Tehnični opis
Ročni ventili za hidr. uravnoteženje LENO™ MSV-B
Opis
LENO™ serija MSV-B je nova generacija ročnih ventilov za hidravlično uravnoteženje pretoka v ogrevalnih, hladilnih in hišnih sistemih s toplo vodo.
LENO™ MSV-B je kombiniran prednastavljiv in zaporni ventil s številnimi enkratnimi lastnostmi:
•ročno kolo je mogoče sneti, kar olajša montažo
•numerična nastavitvena skala, vidna iz več strani
•enostavna blokada za uravnoteženje
•vgrajeni merilni nastavki za 3-mm igle
•odpiranje in zapiranje z inbus ključem v nujnem primeru
•barvni indikator stanja ventila (odprt-zaprt)
Uporabo ventilov LENO ™ MSV-B priporočamo za s sisteme s konstantnim pretokom pred kotli, stanovanjskimi postajami ali toplotnimi črpalkami v enodružinskih hišah za balansiranje, zaporno funkcijo pri servisiranju in popravilih,
preverjanjih pretoka in enocevnih sistemih. Ventil lahko vgradite v dovodni ali povratni vod.
Ventili DN 15 so na voljo z notranjim ali zunanjim navojem. Ostale dimenzije so opremljene z notranjim navojem.
Danfoss PFM 1000 merilni instrumenti vsebujejo podatke za LENO™ MSV-B v svojem pomnilniku.
Primer uporabe
Kotel, stanovanjska postaja ali toplotna črpalka v enodružinskih hišah.
•za hidravlično uravnoteženje
•zaporna funkcija za servisiranje/popravila
© Danfoss | 2020.06 |
AI100486471298sl-000401 | 1 |
Tehnični opis |
Ročni ventil za hidr. uravnoteženje LENO™ MSV-B |
Primer uporabe
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Klimat |
Enocevni sistem |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
• za konstanten pretok. |
• za hidravlično uravnoteženje |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
• za hidravlično uravnoteženje |
• zaporna funkcija za servisiranje/popravila |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
• zaporna funkcija za servisiranje/popravila |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ventilatorski konvektorji
•za preverjanje pretoka
•zaporna funkcija za servisiranje/popravila
2 | AI100486471298sl-000401 |
© Danfoss | 2020.06 |
Tehnični opis |
Ročni ventil za hidr. uravnoteženje LENO™ MSV-B |
|
|
|
|
||||||||
Naročanje |
LENO™ MSV-B ventil z notranjim navojem |
|
|
|
|
|
|
||||||
|
Vrsta |
|
Material |
|
Velikost |
|
kvs (m³/h) |
|
Priključek |
Nar. koda |
|||
|
|
|
|
|
|
DN 15 LF |
|
2.5 |
|
|
Rp ½” |
003Z4030 |
|
|
|
|
|
|
|
DN 15 |
|
3.0 |
|
|
Rp ½” |
003Z4031 |
|
|
|
|
|
|
|
DN 20 |
|
6.0 |
|
|
Rp ¾” |
003Z4032 |
|
|
|
|
DZR* medenina |
|
DN 25 |
|
9.5 |
|
|
Rp 1” |
003Z4033 |
||
|
|
|
|
|
|
DN 32 |
|
18 |
|
|
Rp 1¼” |
003Z4034 |
|
|
|
|
|
|
|
DN 40 |
|
26 |
|
|
Rp 1½” |
003Z4035 |
|
|
|
|
|
|
|
DN 50 |
|
40 |
|
|
Rp 2” |
003Z4036 |
|
|
*korozijsko obstojna medenin |
|
|
|
|
|
|
|
|
|
|||
|
LENO™ MSV-B ventil z notranjim navojem |
|
|
|
|
|
|
||||||
|
Vrsta |
|
Material |
|
Velikost |
|
kvs (m³/h) |
|
Priključek |
Nar. koda |
|||
|
|
|
DZR* medenina |
|
DN 15 LF |
|
2.5 |
|
|
G ¾ A** |
003Z4131 |
||
|
|
|
|
DN 15 |
|
3.0 |
|
|
G ¾ A** |
003Z4130 |
|||
|
|
|
|
|
|
|
|
|
|||||
|
**Euro-konus DIN V 3838 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Dodatki |
|
|
|
|
|
|
|
|
|
|
|
|
|
Vrsta |
|
|
|
|
|
|
|
|
|
|
Nar. koda |
|
|
Standardna merilna nastavka, 2 kosa |
|
|
|
|
|
|
|
|
003Z4662 |
|||
|
Podaljšana merilna nastavka, 60 mm 2 kosa |
|
|
|
|
|
003Z4657 |
||||||
|
Ročaj |
|
|
|
|
|
|
|
|
|
|
003Z4652 |
|
|
Merilni instrument PFM 100 |
|
|
|
|
|
|
|
|
003L8260 |
|||
|
Merilni instrument PFM 1000 (10 bar) |
|
|
|
|
|
|
|
|
003Z8260 |
|||
|
Merilni instrument PFM 1000 (20 bar) |
|
|
|
|
|
|
|
|
003Z8261 |
|||
|
Napisne ploščice ter vezice, 10 kosov |
|
|
|
|
|
|
|
|
003Z4660 |
|||
|
Kompresijski fitingi za ventile z zunanjim navojem |
|
|
|
|
|
|
||||||
|
Cev (mm) |
|
|
Navoj ventila |
|
PEX fitingi, nar. koda |
|
Alupex fitingi, nar. koda |
|||||
|
12 x 1.1 |
|
|
|
G ¾ |
|
013G4150 |
|
|
|
- |
||
|
12 x 2 |
|
|
|
G ¾ |
|
013G4152 |
|
|
|
013G4182 |
||
|
13 x 2 |
|
|
|
G ¾ |
|
013G4153 |
|
|
|
- |
||
|
14 x 2 |
|
|
|
G ¾ |
|
013G4154 |
|
|
|
013G4184 |
||
|
15 x 1.7 |
|
|
|
G ¾ |
|
013G4165 |
|
|
|
- |
||
|
15 x 2.5 |
|
|
|
G ¾ |
|
013G4155 |
|
|
|
013G4185 |
||
|
16 x 1.5 |
|
|
|
G ¾ |
|
013G4157 |
|
|
|
- |
||
|
16 x 2 |
|
|
|
G ¾ |
|
013G4156 |
|
|
|
013G4186 |
||
|
16 x 2.25 |
|
|
|
G ¾ |
|
- |
|
|
|
|
013G4187 |
|
|
17 x 2 |
|
|
|
G ¾ |
|
013G4162 |
|
|
|
- |
||
|
18 x 2 |
|
|
|
G ¾ |
|
013G4158 |
|
|
|
013G4188 |
||
|
18 x 2.5 |
|
|
|
G ¾ |
|
013G4159 |
|
|
|
- |
||
|
20 x 2 |
|
|
|
G ¾ |
|
013G4160 |
|
|
|
013G4190 |
||
|
20 x 2.5 |
|
|
|
G ¾ |
|
013G4161 |
|
|
|
013G4191 |
Kompresijski fitingi za ventile z zunanjim navojem
Jeklene/bakrene cevi |
Mere |
Nar. koda |
|
G ¾ x 15 |
013G4125 |
|
G ¾ x 16 |
013G4126 |
|
G ¾ x 18 |
013G4128 |
© Danfoss | 2020.06 |
AI100486471298sl-000401 | 3 |
Tehnični opis |
Ročni ventil za hidr. uravnoteženje LENO™ MSV-B |
|
Konstrukcija |
|
|
1. |
Ohišje ventila |
|
2. |
Krogla |
|
3. |
Nased krogle |
|
4. |
Oporni vijak |
|
5. |
Dušilna puša |
|
6. |
Glava vretena |
|
7. |
Vreteno |
|
8. |
Zaporna puša |
|
9. |
Vzmet |
|
10. |
Vrtljiva blokada |
|
11. |
Vrhnji del |
|
12. |
Merilni nastavek |
|
13. |
Ročaj |
|
14. |
Tesnilo za oporni vijak |
|
Tehnični podatki |
Materiali in deli, ki so v stiku z vodo |
|
|
Ohišje ventila |
DZR medenina |
|
Tesnilni obroči |
EPDM |
|
Krogla |
Medenina, kromana |
|
Tesnilo krogle |
Teflon |
|
|
|
|
Maks. statični delovni tlak |
20 bar |
|
Statični preskusni tlak |
30 bar |
|
Maks. tlačna razlika prek ventila |
2.5 bar (250 kPa) |
|
Maks. temperatura dovoda |
120 °C |
|
Min. temperatura |
-20°C |
|
Hladilne tekočine |
Etilen glikol / propilen glikol in HYCOOL (maks. 30 % |
|
|
|
Vgradnja |
Pred vgradnjo ventila mora inštalater zagotoviti, |
|
da je cevni sistem čist in tudi: |
|
1. da je ventil mogoče zasukati za 360 stopinj (če |
|
se uporablja navojna cev). |
|
2. da je ventil nameščen v skladu s puščico za |
|
smer pretoka. |
Demontaža ročaja
1.Ročaj nastavite na 0/0.
2.Sprostite blokado nastavitve (zelena).
3.Odvijte spojno matico.
Kalibracija ročaja
Pred ponovno namestitvijo se prepričajte, da je ročaj nastavljen na 0/0.
Za ventile DN 15 z zunanjim navojem :
Danfoss ponuja celoten program kompresijskih fitingov za jeklene, bakrene in PEX cevi.
DN |
R1/R2 (mm) |
15 |
96/58 |
20 |
99/60 |
25 |
101/63 |
32 |
124/87 |
40 |
127/90 |
50 |
131/94 |
|
|
|
|
4 | AI100486471298sl-000401 |
© Danfoss | 2020.06 |
Tehnični opis |
Ročni ventil za hidr. uravnoteženje LENO™ MSV-B |
||
Zapiranje |
Pred zapiranjem ventila morate ročaj prestaviti v |
|
|
|
|||
|
spodnjo lego. |
||
|
Pri zapiranju ventila se uporablja krogelni ventil, |
||
|
ki ga je treba samo obrniti za 90 stopinj, pri |
||
|
čemer se ventil popolnoma zapre. |
V kontrolnem okencu je prikazan dejanski položaj:
•rdeče = zaprto
•belo = odprto
Nastavitev in blokada
Ventil je opremljen z vgrajeno funkcijo (pred) nastavitve, kar zagotavlja natančno nastavitev pretoka.
Nastavitev želenega pretoka se opravi v 5 korakih:
1.Sprostite blokado s pomočjo zelene ročice ali 3 mm inbus ključa.
2.Ročaj se dvigne samodejno.
3.Sedaj lahko nastavite izračunano vrednost.
4.Ko pritisnete ročaj tako, da se zaskoči, je nastavitev blokirana.
5.Plomba - nastavitev lahko zavarujete s trakom, kot prikazuje slika.
Merjenje |
Pretok skozi ventil LENO™ MSV-B lahko izmerite |
|
z Danfoss PFM 1000 ali merilnimi instrumenti |
|
drugih znamk. Ventili LENO™ MSV-B je ob dobavi |
|
opremljen z dvema merilnima nastavkoma za |
|
3-mm igle. Dvojni okvir uporabniku omogoča |
|
priklop obeh igel hkrati. |
Postopek merjenja pretoka:
1.Izberite merjenje pretoka
2.Izberite znamko ventila
3.Izberite vrsto in dimenzijo ventila
4.Vnesite prednastavitev
5.Priključite ventil in instrument
6.Kalibrirajte statični tlak
7.Izmerite pretok
© Danfoss | 2020.06 |
AI100486471298sl-000401 | 5 |
Tehnični opis |
Ročni ventil za hidr. uravnoteženje LENO™ MSV-B |
Natančnost merjenja
Maximum error in measured flow [%]
16 |
|
|
|
|
|
|
|
|
|
|
14 |
|
|
|
|
|
|
|
|
|
|
12 |
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
|
0% |
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
100% |
Flow % of Kvs
Rdeča črta označuje 25 % maks. pretoka.
V skladu z BS7350:1990 mora biti pretok znotraj naslednjih vrednosti: ·
±18 % pri 25 % odprtem položaju
±10 % pri popolnoma odprtem položaju
LENO™ MSV-B je zelo natančen, kar omogočata ločeni funkciji nastavitve in zapiranja.
Kv-signal |
∆p na merilnih nastavkih (kv-sig) in ∆p na ventilu |
|
(kv-val) ni enak zaradi vpliva vrtinčenja pri |
|
merjenju tlaka. |
|
kv-signalne vrednosti se uporabljajo za |
|
merilne instrumente, ki niso znamke Danfoss. |
|
Danfoss PFM 1000 ima vse podatke shranjene |
|
v pomnilniku in instrumenti uporabljajo to |
|
formulo: |
|
kv–sig |
2 |
|
∆Pval= ∆Psig 1+4∙ |
|
||
kv–val |
* s programsko opremo 9,4 ali več.
6 | AI100486471298sl-000401 |
© Danfoss | 2020.06 |
Tehnični opis |
Ročni ventil za hidr. uravnoteženje LENO™ MSV-B |
Kv-signalne vrednosti
Nastavitev |
DN 15LF |
DN 15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
0.0 |
0.07 |
0.10 |
0.12 |
0.34 |
0.51 |
1.05 |
1.75 |
|
|
|
|
|
|
|
|
0.1 |
0.08 |
0.11 |
0.16 |
0.44 |
0.73 |
1.20 |
2.01 |
0.2 |
0.09 |
0.12 |
0.20 |
0.53 |
0.92 |
1.36 |
2.25 |
|
|
|
|
|
|
|
|
0.3 |
0.11 |
0.13 |
0.26 |
0.61 |
1.10 |
1.55 |
2.47 |
0.4 |
0.12 |
0.14 |
0.32 |
0.67 |
1.26 |
1.74 |
2.69 |
|
|
|
|
|
|
|
|
0.5 |
0.13 |
0.16 |
0.38 |
0.73 |
1.43 |
1.95 |
2.91 |
0.6 |
0.15 |
0.19 |
0.45 |
0.79 |
1.60 |
2.17 |
3.12 |
|
|
|
|
|
|
|
|
0.7 |
0.16 |
0.21 |
0.53 |
0.84 |
1.78 |
2.40 |
3.35 |
0.8 |
0.17 |
0.24 |
0.60 |
0.90 |
1.97 |
2.64 |
3.58 |
0.9 |
0.19 |
0.26 |
0.67 |
0.95 |
2.18 |
2.88 |
3.82 |
|
|
|
|
|
|
|
|
1.0 |
0.20 |
0.29 |
0.74 |
1.01 |
2.39 |
3.13 |
4.07 |
1.1 |
0.21 |
0.32 |
0.82 |
1.08 |
2.62 |
3.39 |
4.33 |
|
|
|
|
|
|
|
|
1.2 |
0.23 |
0.34 |
0.89 |
1.14 |
2.87 |
3.64 |
4.60 |
1.3 |
0.25 |
0.37 |
0.96 |
1.22 |
3.12 |
3.90 |
4.89 |
|
|
|
|
|
|
|
|
1.4 |
0.27 |
0.40 |
1.03 |
1.29 |
3.38 |
4.16 |
5.18 |
1.5 |
0.30 |
0.44 |
1.09 |
1.37 |
3.64 |
4.43 |
5.49 |
|
|
|
|
|
|
|
|
1.6 |
0.32 |
0.47 |
1.16 |
1.46 |
3.92 |
4.69 |
5.80 |
1.7 |
0.35 |
0.51 |
1.23 |
1.55 |
4.18 |
4.96 |
6.13 |
1.8 |
0.37 |
0.54 |
1.30 |
1.65 |
4.48 |
5.24 |
6.46 |
|
|
|
|
|
|
|
|
1.9 |
0.40 |
0.58 |
1.38 |
1.75 |
4.76 |
5.51 |
6.80 |
2.0 |
0.43 |
0.61 |
1.45 |
1.85 |
5.05 |
5.80 |
7.14 |
|
|
|
|
|
|
|
|
2.1 |
0.46 |
0.65 |
1.53 |
1.96 |
5.35 |
6.08 |
7.49 |
2.2 |
0.49 |
0.69 |
1.61 |
2.07 |
5.65 |
6.38 |
7.84 |
|
|
|
|
|
|
|
|
2.3 |
0.52 |
0.73 |
1.69 |
2.18 |
5.96 |
6.68 |
8.19 |
2.4 |
0.56 |
0.77 |
1.78 |
2.29 |
6.27 |
6.99 |
8.55 |
2.5 |
0.59 |
0.80 |
1.87 |
2.41 |
6.60 |
7.30 |
8.91 |
|
|
|
|
|
|
|
|
2.6 |
0.62 |
0.85 |
1.97 |
2.53 |
6.94 |
7.63 |
9.27 |
2.7 |
0.66 |
0.89 |
2.07 |
2.65 |
7.29 |
7.98 |
9.64 |
|
|
|
|
|
|
|
|
2.8 |
0.69 |
0.93 |
2.17 |
2.77 |
7.67 |
8.33 |
10.00 |
2.9 |
0.73 |
0.97 |
2.29 |
2.89 |
8.06 |
8.70 |
10.37 |
|
|
|
|
|
|
|
|
3.0 |
0.76 |
1.01 |
2.40 |
3.01 |
8.48 |
9.08 |
10.74 |
3.1 |
0.80 |
1.04 |
2.52 |
3.13 |
8.92 |
9.48 |
11.11 |
|
|
|
|
|
|
|
|
3.2 |
0.83 |
1.08 |
2.65 |
3.25 |
9.38 |
9.90 |
11.49 |
3.3 |
0.87 |
1.12 |
2.78 |
3.37 |
9.87 |
10.33 |
11.88 |
3.4 |
0.90 |
1.16 |
2.91 |
3.49 |
10.38 |
10.79 |
12.27 |
|
|
|
|
|
|
|
|
3.5 |
0.94 |
1.20 |
3.05 |
3.62 |
10.91 |
11.26 |
12.67 |
3.6 |
0.97 |
1.25 |
3.19 |
3.74 |
11.46 |
11.74 |
13.09 |
|
|
|
|
|
|
|
|
3.7 |
1.01 |
1.30 |
3.33 |
3.87 |
12.02 |
12.25 |
13.51 |
3.8 |
1.06 |
1.35 |
3.47 |
4.00 |
12.58 |
12.77 |
13.95 |
|
|
|
|
|
|
|
|
3.9 |
1.10 |
1.41 |
3.61 |
4.13 |
13.12 |
13.30 |
14.41 |
4.0 |
1.14 |
1.47 |
3.75 |
4.26 |
13.64 |
13.85 |
14.88 |
|
|
|
|
|
|
|
|
4.1 |
1.18 |
1.53 |
3.89 |
4.39 |
14.12 |
14.41 |
15.38 |
4.2 |
1.23 |
1.59 |
4.02 |
4.53 |
14.52 |
14.98 |
15.89 |
4.3 |
1.27 |
1.66 |
4.15 |
4.68 |
14.84 |
15.55 |
16.44 |
|
|
|
|
|
|
|
|
4.4 |
1.31 |
1.73 |
4.28 |
4.82 |
- |
16.13 |
17.00 |
4.5 |
1.35 |
1.81 |
4.40 |
4.98 |
- |
16.69 |
17.59 |
|
|
|
|
|
|
|
|
4.6 |
1.39 |
1.91 |
4.52 |
5.13 |
- |
17.25 |
18.21 |
4.7 |
1.43 |
2.00 |
4.62 |
5.29 |
- |
17.80 |
18.86 |
|
|
|
|
|
|
|
|
4.8 |
1.47 |
2.08 |
4.72 |
5.46 |
- |
18.32 |
19.54 |
4.9 |
1.51 |
2.16 |
4.82 |
5.64 |
- |
18.80 |
20.24 |
|
|
|
|
|
|
|
|
5.0 |
1.54 |
2.23 |
4.90 |
5.81 |
- |
19.25 |
20.97 |
5.1 |
1.60 |
2.30 |
4.97 |
6.00 |
- |
19.65 |
21.73 |
5.2 |
1.66 |
2.36 |
5.04 |
6.19 |
- |
19.98 |
22.51 |
|
|
|
|
|
|
|
|
5.3 |
1.72 |
2.41 |
5.09 |
6.38 |
- |
20.24 |
23.30 |
5.4 |
1.79 |
2.46 |
5.14 |
6.57 |
- |
20.41 |
24.12 |
|
|
|
|
|
|
|
|
5.5 |
1.87 |
2.50 |
5.18 |
6.77 |
- |
20.48 |
24.94 |
5.6 |
1.93 |
2.54 |
5.21 |
6.96 |
- |
- |
25.76 |
|
|
|
|
|
|
|
|
5.7 |
1.99 |
2.57 |
5.24 |
7.15 |
- |
- |
26.58 |
5.8 |
2.04 |
- |
5.27 |
7.34 |
- |
- |
27.38 |
5.9 |
2.09 |
- |
- |
7.52 |
- |
- |
28.16 |
|
|
|
|
|
|
|
|
6.0 |
2.14 |
- |
- |
7.69 |
- |
- |
28.90 |
6.1 |
2.18 |
- |
- |
7.85 |
- |
- |
29.59 |
|
|
|
|
|
|
|
|
6.2 |
2.22 |
- |
- |
7.98 |
- |
- |
30.21 |
6.3 |
2.26 |
- |
- |
8.09 |
- |
- |
30.74 |
|
|
|
|
|
|
|
|
6.4 |
- |
- |
- |
8.17 |
- |
- |
31.17 |
6.5 |
- |
- |
- |
8.22 |
- |
- |
31.47 |
|
|
|
|
|
|
|
|
6.6 |
- |
- |
- |
- |
- |
- |
31.61 |
© Danfoss | 2020.06 |
AI100486471298sl-000401 | 7 |
Tehnični opis |
Ročni ventil za hidr. uravnoteženje LENO™ MSV-B |

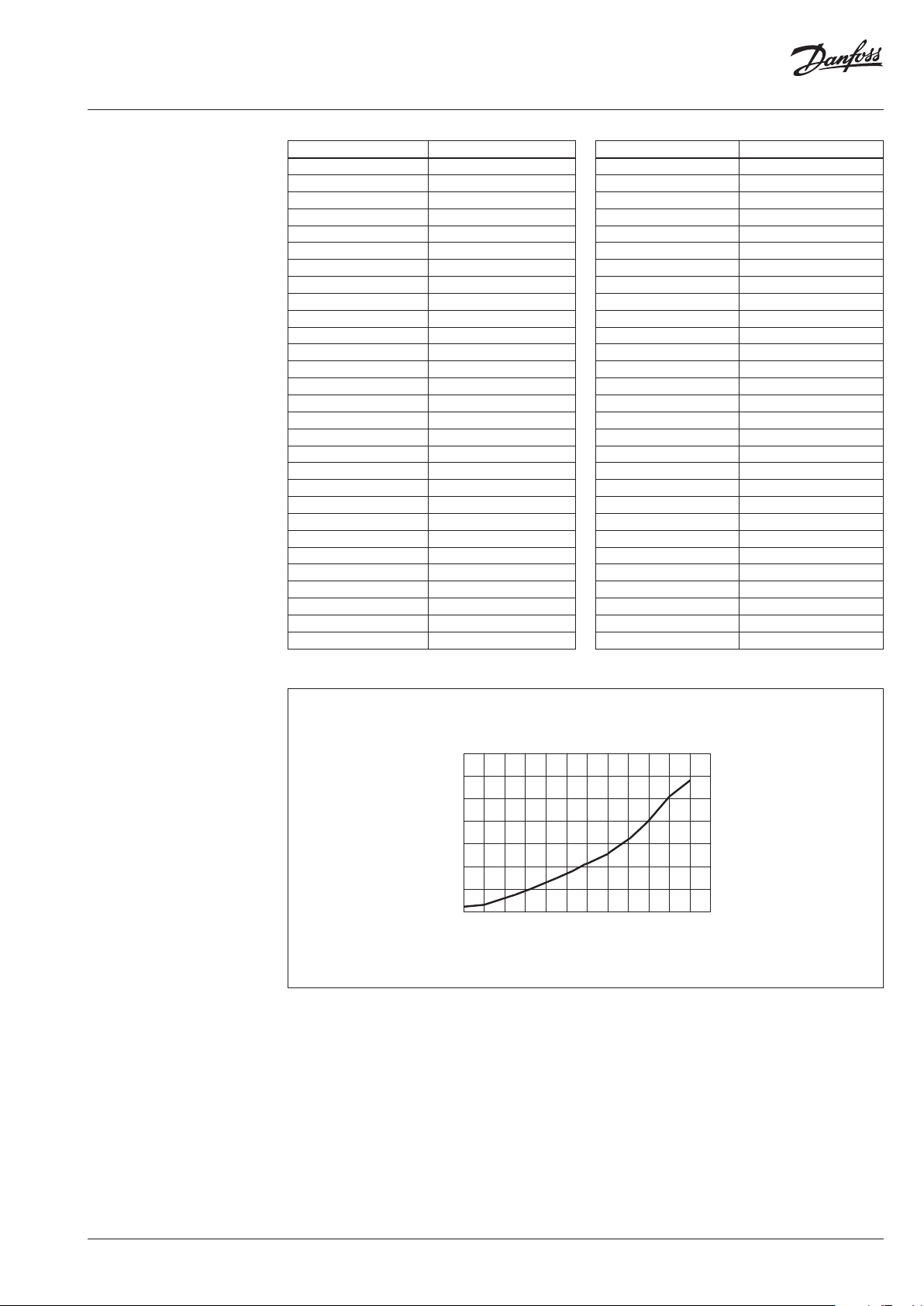

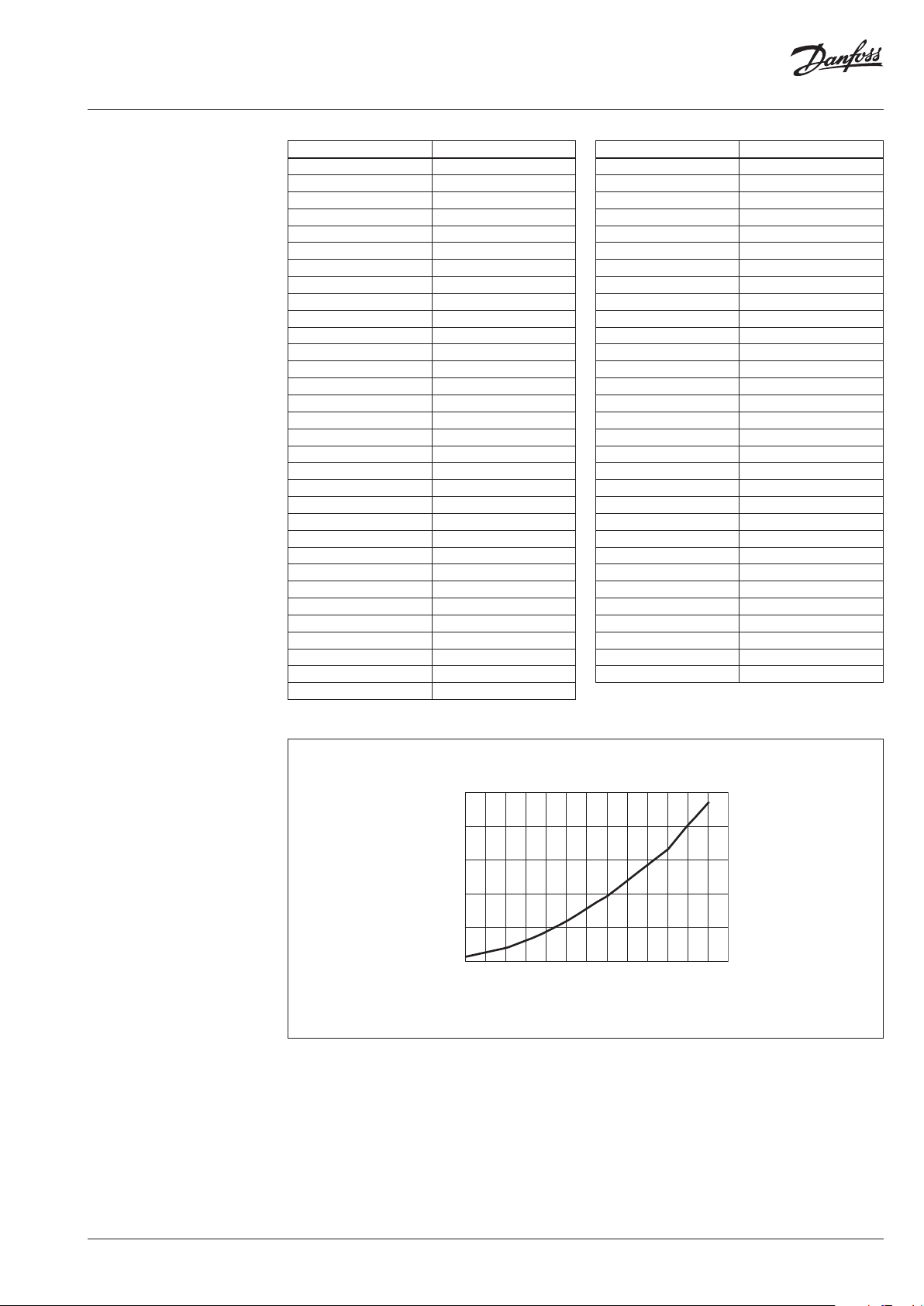

Dimenzioniranje |
|
8 | AI100486471298sl-000401 |
© Danfoss | 2020.06 |
