Danfoss LENO MSV-B Data sheet [lt]

Techninis aprašymas

Rankinio nustatymo balansiniai ventiliai LENO™ MSV-B

Aprašymas

LENO™ MSV-B yra naujos kartos rankinio nustatymo ventiliai srautui balansuoti šildymo, aušinimo ir buitinio karšto vandens sistemose.

LENO™ MSV-B nustatymo ir uždarymo ventiliui būdingos savybės:

• Nuimama rankenėlė, kad būtų paprasta montuoti.

• Skaitmeninė nustatymo skalė, matoma iš įvairių pusių.

• Paprastas užrakinimas.

• Įmontuoti matavimo antgaliai 3 mm adatoms.

• Avariniu atveju galima atidaryti arba uždaryti L formos šešiakampiu raktu.

• Spalvotas atidarymo arba uždarymo indikatorius.

LENO™ MSV-B rekomenduojama naudoti pastovaus srauto sistemose katilinėse, šilumos punktuose arba individualių namų šilumos siurbliuose, kai reikia balansuoti, naudoti uždarymo funkciją prižiūrint ir taisant, taip pat srautui tikrinti vienvamzdėse sistemose. Ventilį galima montuoti tiekimo arba grąžinimo vamzdyne.

DN 15 ventiliai būna su vidiniu arba išoriniu sriegiu. Kiti matmenys su vidiniu sriegiu.

„Danfoss“ PFM 1000 matavimo įrenginių atmintyje yra duomenys apie LENO™ MSV-B.

Pritaikymas

Katilas, šilumos punktas arba šilumos siurblys individualiame name.

• Balansuoti.

• Uždarymo funkcija prižiūrint arba remontuojant.

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Pritaikymas

Oro vėdinimo kamera

• Pastoviam srautui palaikyti.

• Balansuoti.

• Uždarymo funkcija prižiūrint arba remontuojant.

1 vamzdžio sistema

• Balansuoti.

• Uždarymo funkcija prižiūrint arba remontuojant.

Ventiliatoriniai konvektoriai

• Srautui tikrinti.

• Uždarymo funkcija prižiūrint arba remontuojant.

2 | AI100486471298lt-000401 © Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Užsakymas

LENO™ MSV-B ventilis su vidiniu sriegiu

Tipas Medžiaga Dydis kvs (m³/h) Jungtis Kodas

DN 15 LF 2.5 Rp ½” 003Z4030

DN 15 3.0 Rp ½” 003Z4031 DN 20 6.0 Rp ¾” 003Z4032

DZR*, žalvarinis

*Korozijai atsparus žalvaris

DN 25 9.5 Rp 1” 003Z4033 DN 32 18 Rp 1¼” 003Z4034 DN 40 26 Rp 1½” 003Z4035 DN 50 40 Rp 2” 003Z4036

LENO™ MSV-B ventilis su išoriniu sriegiu

Tipas Medžiaga Dydis kvs (m³/h) Jungtis Kodas

DZR*, žalvarinis

**Eurocone“ D IN V 3838

Priedai

Tipas Kodas

Standartiniai matavimo antgaliai, 2 vnt. 003Z4662 Prailginti matavimo antgaliai, 60 mm, 2 vnt. 003Z4657 Reguliavimo rankenėlė 003Z4652 Srauto matavimo įrenginys PFM 100 003L8260 Srauto matavimo įrenginys PFM 1000 (10 bar) 003Z8260 Srauto matavimo įrenginys PFM 1000 (20 bar) 003Z8261 Duomenų kortelės ir dir želiai, 10 vnt. 003Z4660

DN 15 LF 2.5 G ¾ A** 003 Z4131

DN 15 3.0 G ¾ A** 003 Z4130

Užspaudžiamosios jungtys ventiliams su išoriniu sriegiu

Vamzdis (mm) Ventilio sriegis

12 x 1.1 G ¾ 013G 4150 -

12 x 2 G ¾ 013G 4152 013G 4182 13 x 2 G ¾ 013G 4153 -

14 x 2 G ¾ 013G 4154 013G 4184 15 x 1.7 G ¾ 013G4165 15 x 2.5 G ¾ 013G415 5 013G418 5 16 x 1.5 G ¾ 013G4157 -

16 x 2 G ¾ 013G 4156 013G 4186

16 x 2.25 G ¾ - 013G418 7

17 x 2 G ¾ 013G 4162 -

18 x 2 G ¾ 013G 4158 013G 4188 18 x 2.5 G ¾ 013G415 9 -

20 x 2 G ¾ 013G 4160 013G 4190 20 x 2.5 G ¾ 013G 4161 013G 4191

PEX jungiamosios detalės,

kodas

„Alupex“ jungiamosios

detalės, kodas

Užspaudžiamosios jungtys ventiliams su išoriniu sriegiu

Plieniniai / variniai vamzdžiai Matmuo Kodas

G ¾ x 15 013G 4125 G ¾ x 16 013G 4126 G ¾ x 18 013G 4128

AI100486471298lt-000401 | 3© Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Konstrukcija

1. Ventilio korpusas

2. Rutulys

3. Rutulio balnas

4. Atramos varžtas

5. Droselio įvorė

6. Ašies galvutė

7. Ašis

8. Uždarymo įvorė

9. Spyruoklė

10. Sukimo fiksatorius

11. Viršus

12. Matavimo antgalis

13. Rankenėlė

14. Atramos varžto tarpinė

Techniniai duomenys

Tvirtinimas

Medžiagos ir detalės, kurios kontaktuoja su vandeniu

Ventilio korpusas DZR, žalvarinis Sandarinimo žiedai EPDM Rutulys Chromuotas žalvaris Rutulio sandariklis Teflonas

Didžiausias statinis darbinis slėgis 20 bar Statinis bandymo slėgis 30 bar Didžiausias slėgio perkrytis ventilyje 2.5 bar (250 kPa) Didžiausia srauto temperatūra 120 °C Min. temperatūra -20° C Aušinimo skysčiai Etileno glikolis / propileno glikolis ir HYCOOL (daugiausia 30 %)

Prieš tvirtindamas ventilį montuotojas turi įsitikinti, ar vamzdis švarus ir ar:

1. Ventilį galima pasukti 360 laipsnių (jei naudojamas vamzdis su sriegiu).

2. Ventilis sumontuotas srauto rodyklės kryptimi.

Rankenėlės nuėmimas

1. Nustatykite rankenėlę į padėtį 0/0.

2. Atlaisvinkite nustatymo fiksatorių (žalias).

DN R1/R 2 (mm)

15 96/58 20 99/60 25 101/63 32 124/87 40 127/90 50 131/94

3. Atsukite jungiamąją veržlę.

Rankenėlės kalibravimas

Prieš montuodami iš naujo pažiūrėkite, ar rankenėlės nustatymas yra 0/0.

DN 15 ventiliams su išoriniu sriegiu:

„Danfoss“ siūlo platų plieniniams, variniams ir PEX vamzdžiams skirtų kompresinių fitingų pasirinkimą.

4 | AI100486471298lt-000401 © Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Uždarymas

Nustatymas ir užrakinimas

Norint uždaryti ventilį, reikia nuspausti žemyn rankenėlę.

Jis atlieka rutulinio ventilio funkciją, kurį pakanka pasukti 90 laipsnių, kad ventilis visiškai užsidarytų.

Indikatoriaus langelyje rodomas dabartinis nustatymas:

• raudona = uždaryta

• balta = atidaryta

Matavimas

Ventilis turi įmontuotą nustatymo funkciją, kad būtų galima nustatyti tikslias srauto vertes.

Norimas srautas nustatomas 5 etapais:

1. Atlaisvinkite užraktą žalia svirtimi arba 3 mm L formos šešiakampiu raktu.

2. Rankenėlė automatiškai pakyla.

3. Dabar galima nustatyti apskaičiuotąją vertę.

Srautą, pratekantį ventiliu LENO™ MSV-B, galima išmatuoti naudojant „Danfoss“ PFM 1000 arba kitų prekių ženklų matavimo įrenginius. Ventilis LENO™ MSV-B tiekiamas su dviem matavimo antgaliais 3 mm adatoms. Dvigubas laikiklis leidžia vienu metu prijungti abi adatas.

Srauto matavimo procedūra:

1. Pasirinkite srauto matavimo būdą

2. Pasirinkite ventilio prekės ženklą

3. Pasirinkite ventilio tipą ir matmenis

4. Įveskite nustatomą vertę

5. Sujunkite įrenginį su ventiliu

6. Sukalibruokite slėgį

7. Išmatuokite srautą

4. Nustatymas užfiksuojamas rankenėlę paspaudus žemyn ir jai spragtelėjus.

5. Užrakinimas: nustatymą galima apsaugoti naudojant dirželį, kaip parodyta.

AI100486471298lt-000401 | 5© Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Maximum error in measured ﬂow [%]

%100%

Matavimo tikslumas

0% 10% 20% 30%40% 50%60% 70%80% 90

Flow % of K

kv signalas

Raudona linija rodo 25 % maksimalaus srauto. Pagal BS7350:1990 srauto vertės turi būti tokios:

± 18 %, esant 25 % atidarymo padėčiai ± 10 %, kai visiškai atidaryta

∆p matavimo antgaliuose (kv-sig) ir ∆p ventilyje (kv-val) nėra toks pat dėl turbulencijos įtakos slėgio matavimui.

kv signalo vertės reikalingos ne „Danfoss“ matavimo įrenginiams. „Danfoss“ PFM 1000 visus duomenis turi atmintyje, o įrenginiai naudoja tokią formulę:

LENO™ MSV-B yra labai tikslus, nes turi atskiras nustatymo ir uždarymo funkcijas.

∆P

= ∆P

val

* Naudojant 9,4 arba naujesnę

programinės įrangos versiją.

󰇧1 + 4 ∙

sig

v–sig

v–val

󰇨

6 | AI100486471298lt-000401 © Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

kv signalo vertės

Nustatymas DN 15 LF DN 15 DN20 DN25 DN32 DN40 DN50

0.0 0 .07 0.10 0 .12 0.34 0. 51 1.05 1.75

0.1 0.08 0 .11 0.16 0.44 0.73 1. 20 2.01

0.2 0.09 0.12 0.20 0.53 0.92 1.3 6 2.25

0.3 0.11 0.13 0. 26 0.61 1.10 1.55 2.47

0.4 0.12 0.14 0.32 0 .67 1.26 1.74 2.69

0.5 0.13 0.16 0.38 0.73 1.4 3 1.95 2.91

0.6 0.15 0.19 0.45 0.79 1. 60 2 .17 3.12

0.7 0.16 0.21 0. 53 0.84 1.78 2.4 0 3.35

0.8 0.17 0.24 0.60 0.9 0 1.97 2.64 3.58

0.9 0.19 0.26 0.67 0.95 2.18 2.88 3. 82

1.0 0.20 0. 29 0 .74 1. 01 2 .39 3.13 4.07

1.1 0.21 0.32 0.82 1.08 2.62 3.39 4 .33

1.2 0.23 0.3 4 0.89 1.14 2.87 3. 64 4.60

1.3 0.25 0 .37 0.96 1. 22 3 .12 3.90 4.89

1.4 0.27 0.40 1. 03 1.2 9 3.38 4.16 5.18

1.5 0.30 0.4 4 1.0 9 1. 37 3. 64 4.43 5. 49

1.6 0.32 0 .47 1.16 1.4 6 3 .92 4.69 5. 80

1.7 0.35 0. 51 1.23 1.55 4.18 4.96 6 .13

1.8 0.37 0.5 4 1.30 1.65 4.48 5. 24 6.46

1.9 0.40 0.58 1. 38 1.7 5 4.76 5.51 6.80

2.0 0. 43 0. 61 1.4 5 1. 85 5.05 5.80 7.14

2.1 0.46 0.65 1. 53 1.96 5.35 6.08 7. 49

2.2 0.49 0.69 1.61 2.07 5.65 6. 38 7. 84

2.3 0. 52 0.73 1. 69 2 .18 5.96 6.68 8 .19

2.4 0.56 0.77 1.78 2. 29 6.27 6.9 9 8. 55

2.5 0. 59 0.80 1. 87 2. 41 6.60 7. 30 8.91

2.6 0.62 0.85 1.97 2.53 6.94 7.6 3 9. 27

2.7 0.6 6 0.89 2.07 2.65 7. 29 7. 98 9.64

2.8 0.69 0.93 2 .17 2.77 7.67 8. 33 10.0 0

2.9 0.73 0.97 2 .29 2.89 8.06 8.70 10.37

3.0 0.76 1.01 2.40 3.01 8 .48 9.08 10. 74

3.1 0.80 1.0 4 2. 52 3 .13 8 .92 9.4 8 11.11

3.2 0. 83 1.0 8 2.65 3.25 9.3 8 9.90 11. 49

3.3 0 .87 1.12 2.78 3 .37 9. 87 10. 33 11. 88

3.4 0.9 0 1.16 2.91 3 .49 10.3 8 10.79 12 .27

3.5 0 .94 1. 20 3.05 3.62 10.91 11 .2 6 12.67

3.6 0.97 1. 25 3 .19 3. 74 11.4 6 11. 74 13 .09

3.7 1.01 1. 30 3 .33 3. 87 12. 02 12 .25 13 .51

3.8 1.06 1. 35 3.47 4.00 12. 58 12 .77 13 .95

3.9 1.10 1.41 3. 61 4.13 13. 12 13.30 14.41

4.0 1.14 1.47 3 .75 4. 26 13. 64 13. 85 14. 88

4.1 1.18 1. 53 3. 89 4.39 14. 12 14. 41 15. 38

4.2 1. 23 1. 59 4 .02 4. 53 14. 52 14.9 8 15.8 9

4.3 1.27 1.6 6 4.15 4.68 14 .84 15 .55 16 .44

4.4 1.31 1. 73 4 .28 4.82 - 16.13 17. 00

4.5 1. 35 1. 81 4.40 4.9 8 - 16 .69 1 7.59

4.6 1. 39 1.91 4.52 5.13 - 17. 25 18. 21

4.7 1.43 2.00 4.62 5.29 - 17. 80 18 .86

4.8 1.47 2.08 4.72 5.46 - 18 .32 19. 54

4.9 1.51 2.16 4 .82 5.64 - 18 .80 20.24

5.0 1.54 2.23 4.90 5.81 - 19. 25 20.97

5.1 1.6 0 2.30 4. 97 6.00 - 19. 65 21.7 3

5.2 1.66 2.36 5.04 6.19 - 19.9 8 22. 51

5.3 1.72 2 .41 5.09 6. 38 - 20. 24 23.30

5.4 1.79 2.46 5 .14 6.57 - 20. 41 24 .12

5.5 1.87 2.50 5.18 6.77 - 20.48 24 .94

5.6 1.93 2.54 5. 21 6.9 6 - - 2 5.76

5.7 1.99 2. 57 5.24 7.15 - - 26. 58

5.8 2.0 4 - 5.27 7. 34 - - 2 7.3 8

5.9 2.09 - - 7. 52 - - 28 .16

6.0 2.14 - - 7. 69 - - 28.90

6.1 2 .18 - - 7. 85 - - 29. 59

6.2 2.22 - - 7. 98 - - 30. 21

6.3 2. 26 - - 8.09 - - 30 .74

6.4 - - - 8 .17 - - 31.17

6.5 - - - 8 .22 - - 31.47

6.6 - - - - - - 31. 61

AI100486471298lt-000401 | 7© Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Parinkimas

8 | AI100486471298lt-000401 © Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

MSV-B

[

]

�

[

]

√

Korekcijos faktoriai

Ventilio dydis ir nustatymas

Tem p.

°C

-40.0

-17. 8

4.4 0.95 0.95 0.93 0.92 0.91 0.90 0.87

26.6 0.96 0.95 0.94 0.93 0.92 0.91 0.88

48.9 0.97 0.96 0.95 0.94 0.93 0.92 0.90

71.1 0.98 0.98 0.96 0.95 0.94 0.94 0.95

93.3 1.00 0.99 0.97 0.96 0.95 0.95 0.92

115 .6

Žemiau nei užša limo taškas

Daugiau nei virimo taškas

Korekcijos faktoriai, etileno glikolio / propileno glikolio procentinė vertė (daugiausia 30 %)

25 30 40 50 60 65 10 0

1) 1) 1) 1)

1) 1)

2) 2) 2) 2) 2) 2)

0.93 0.91 0.90 0.89 0.86

0.89 0.88

Pavyzdys:

Sąlygos

Maksimalus srautas vamzdyje Q = 2.0 m³/h Δpr = 15 kPa Δpa = 45 kPa Δpm = 10 kPa Δpi = Δpa – Δpv – Δpm Δpi = 45 kPa – 15 kPa – 10KPa = 20 kPa

Reikiamas ventilio dydis ir nustatymas pateiktas srauto diagramoje, 7 psl.

Q= 2.0 m³/h and Δpi = 20 kPa

0.94

12 psl. pateiktos susikertančios kreipiamosios ir nustatymas, kuris turi būti 4,2 (DN 20 ventilis)

Nustatymą taip pat galima apskaičiuoti pagal formulę:

kv =

∆p

bar

2.0

= 4.5 m3/h

0.20

kai atitinka nustatymą 4,2, pateiktą 7 ir 12 psl.

Δpi Slėgio kritimas ventilyje LENO™ MSV-B Δpm Slėgio kritimas ventilyje Δpr Būtinasis stovo dinaminis slėgis Δpa Esamas slėgis stove

AI100486471298lt-000401 | 9© Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Setting

Srauto diagramos, DN 15 LF LENO™ MSV-B DN 15 LF

10 | AI100486471298lt-000401 © Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Kv-value

2.5

2.0

1.5

1.0

0.5

Setting

Srauto diagramos, DN 15 LF

(continuous)

Nustatymas kV vertė

0.0 0. 07

0.1 0.08

0.2 0.09

0.3 0.11

0.4 0.12

0.5 0.13

0.6 0.15

0.7 0.16

0.8 0.17

0.9 0.19

0.10 0.20

1.1 0.22

1.2 0.23

1.3 0.25

1.4 0.28

1.5 0.30

1.6 0.32

1.7 0.35

1.8 0.38

1.9 0.41

2.0 0.44

2.1 0.47

2.2 0.50

2.3 0.53

2.4 0.56

2.5 0.60

2.6 0.63

2.7 0.67

2.8 0.71

2.9 0.74

3.0 0.78

3.1 0.82

Nustatymas kV vertė

3.2 0.86

3.3 0.89

3.4 0.93

3.5 0.97

3.6 1.01

3.7 1. 05

3.8 1.10

3.9 1.15

4.0 1.19

4.1 1.24

4.2 1. 29

4.3 1. 33

4.4 1. 38

4.5 1. 43

4.6 1.48

4.7 1. 52

4.8 1. 56

4.9 1.61

5.0 1.65

5.1 1.72

5.2 1.78

5.3 1. 86

5.4 1.94

5.5 2.03

5.6 2.10

5.7 2.17

5.8 2.23

5.9 2.30

6.0 2.36

6.1 2.42

6.2 2.47

Srauto charakteristikos

0 1.0 2.0 3.0 4.0 5.0 6.0

AI100486471298lt-000401 | 11© Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Setting

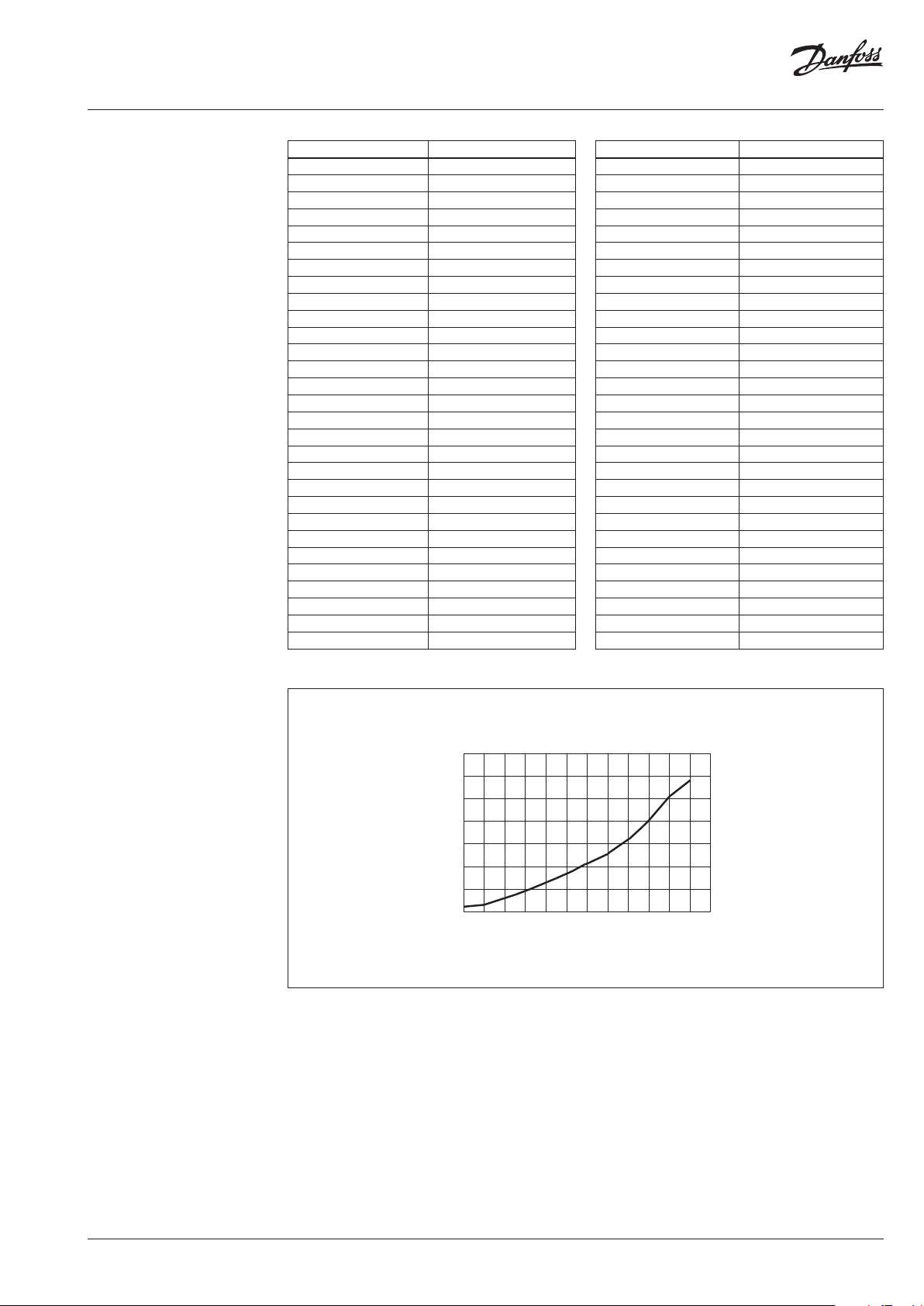

Srauto diagramos, DN 15 LENO™ MSV-B DN 15

12 | AI100486471298lt-000401 © Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Kv-value

3.5

3.0

2.5

2.0

1.5

1.0

0.5

Setting

Srauto diagramos, DN 15

(continuous)

Nustatymas kV vertė

0.0 0.11

0.1 0 .12

0.2 0.13

0.3 0.14

0.4 0.16

0.5 0.19

0.6 0.20

0.7 0.21

0.8 0. 24

0.9 0.27

0.10 0.29

1.1 0.32

1.2 0.35

1.3 0.38

1.4 0.41

1.5 0.44

1.6 0.48

1.7 0.51

1.8 0.55

1.9 0.59

2.0 0.63

2.1 0.67

2.2 0.71

2.3 0.75

2.4 0.80

2.5 0.84

2.6 0.88

2.7 0.93

2.8 0.97

Nustatymas kV vertė

2.9 1.02

3.0 1. 06

3.1 1.10

3.2 1.14

3.3 1.19

3.4 1. 23

3.5 1. 28

3.6 1. 34

3.7 1. 40

3.8 1. 46

3.9 1.52

4.0 1. 59

4.1 1.6 6

4.2 1.74

4.3 1. 82

4.4 1. 91

4.5 2.00

4.6 2.12

4.7 2.23

4.8 2. 33

4.9 2 .43

5.0 2.53

5.1 2.61

5.2 2.70

5.3 2.77

5.4 2.84

5.5 2.90

5.6 2.95

5.7 3.00

Srauto charakteristikos

0 1.0 2.0 3.0 4.0 5.0 6.0

AI100486471298lt-000401 | 13© Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Setting

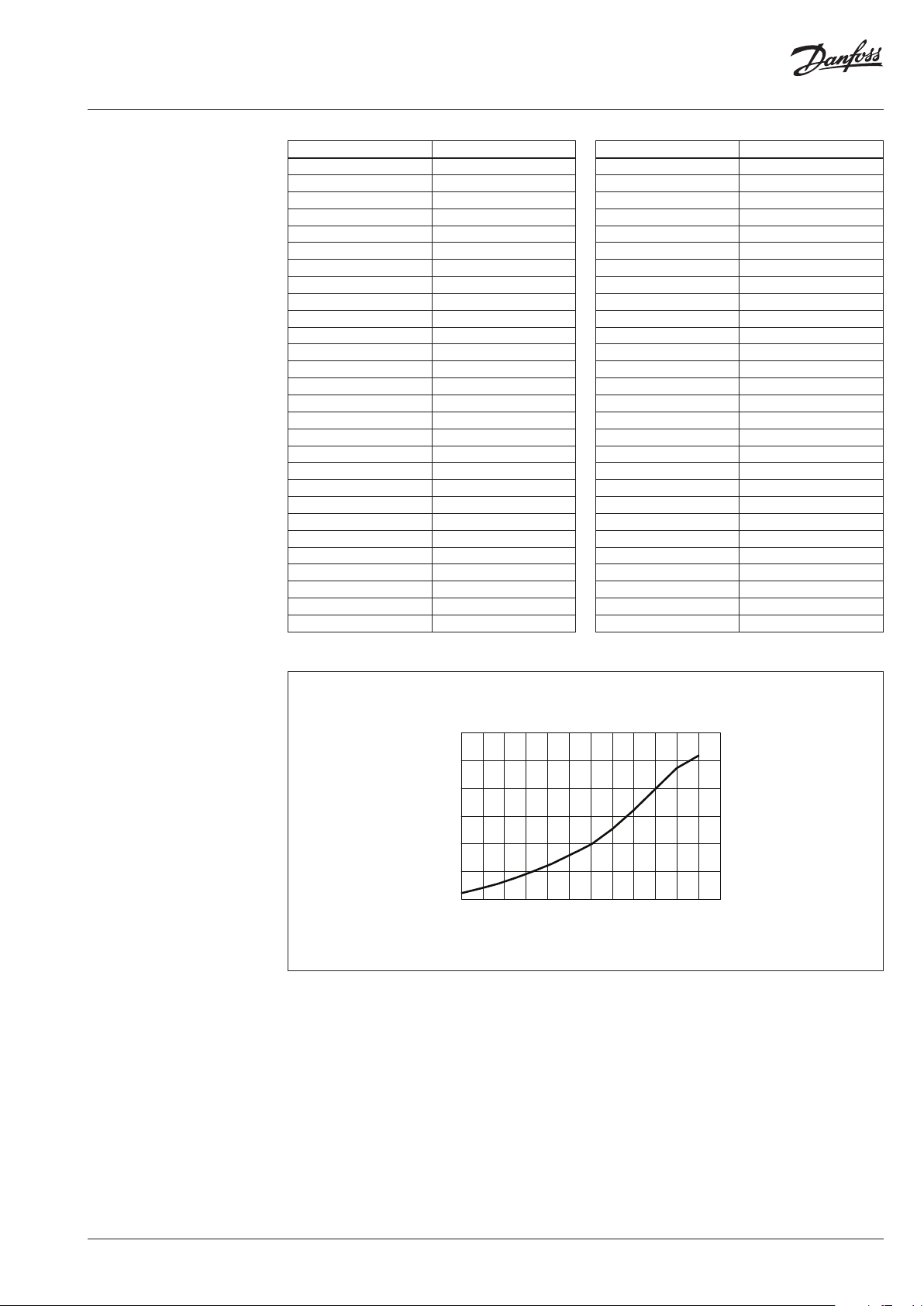

Srauto diagramos, DN 20 LENO™ MSV-B DN 20

4.2

14 | AI100486471298lt-000401 © Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Kv-value

Setting

Srauto diagramos, DN 20

(continuous)

Nustatymas kV vertė

0.0 0.13

0.1 0 .15

0.2 0.19

0.3 0. 24

0.4 0.30

0.5 0.37

0.6 0.45

0.7 0. 53

0.8 0 .61

0.9 0.68

0.10 0.76

1.1 0.84

1.2 0.92

1.3 0.99

1.4 1.06

1.5 1.13

1.6 1.21

1.7 1.28

1.8 1.35

1.9 1.43

2.0 1. 50

2.1 1.59

2.2 1. 67

2.3 1. 76

2.4 1.86

2.5 1.9 6

2.6 2.07

2.7 2.19

2.8 2.31

Nustatymas kV vertė

2.9 2.44

3.0 2.58

3.1 2.72

3.2 2. 87

3.3 3.03

3.4 3.19

3.5 3.36

3.6 3. 53

3.7 3.70

3.8 3. 87

3.9 4.05

4.0 4.23

4.1 4.40

4.2 4.58

4.3 4.75

4.4 4.91

4.5 5.07

4.6 5.22

4.7 5. 37

4.8 5.51

4.9 5.64

5.0 5.77

5.1 5.88

5.2 5.99

5.3 6.09

5.4 6.19

5.5 6. 29

5.6 6.39

5.7 6.49

5.8 6.60

Srauto charakteristikos

0 1.0 2.0 3.0 4.0 5.0 6.0

AI100486471298lt-000401 | 15© Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Setting

Srauto diagramos, DN 25 LENO™ MSV-B DN 25

16 | AI100486471298lt-000401 © Danfoss | 2020.06

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Kv-value

Setting

Srauto diagramos, DN 25

(continuous)

Nustatymas kV vertė

0.0 0. 33

0.1 0.44

0.2 0. 53

0.3 0 .61

0.4 0.68

0.5 0.74

0.6 0.79

0.7 0.85

0.8 0 .91

0.9 0.96

0.10 1.03

1.1 1.09

1.2 1.16

1.3 1.24

1.4 1.32

1.5 1.41

1.6 1.50

1.7 1.60

1.8 1.70

1.9 1.80

2.0 1. 91

2.1 2.03

2.2 2.15

2.3 2.26

2.4 2.39

2.5 2.51

2.6 2.64

2.7 2 .76

2.8 2.89

2.9 3.02

3.0 3.15

Nustatymas kV vertė

3.1 3.28

3.2 3.41

3.3 3.54

3.4 3.68

3.5 3.81

3.6 3.95

3.7 4.09

3.8 4.24

3.9 4.39

4.0 4. 55

4.1 4.71

4.2 4.88

4.3 5.05

4.4 5.23

4.5 5.42

4.6 5.62

4.7 5.83

4.8 6.05

4.9 6 .27

5.0 6 .51

5.1 6.75

5.2 7.0 0

5.3 7.2 6

5.4 7.53

5.5 7.8 0

5.6 8.06

5.7 8.33

5.8 8 .59

5.9 8.84

6.0 9.08

6.1 9.30

6.2 9.50

Srauto charakteristikos

0 1.0 2.0 3.0 4.0 5.0 6.0

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Setting

Srauto diagramos, DN 32 LENO™ MSV-B DN 15 LF

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Kv-value

Setting

Srauto diagramos, DN 32

(continuous)

Nustatymas kV vertė

0.0 0.50

0.1 0.75

0.2 0.95

0.3 1.13

0.4 1. 29

0.5 1.45

0.6 1. 62

0.7 1. 80

0.8 1. 99

0.9 2. 20

0.10 2.42

1.1 2.66

1.2 2.92

1.3 3.19

1.4 3.47

1.5 3.75

1.6 4.05

1.7 4.36

1.8 4.67

1.9 4.98

2.0 5.30

2.1 5.63

Srauto charakteristikos

Nustatymas kV vertė

2.2 5.97

2.3 6. 32

2.4 6.68

2.5 7. 06

2.6 7. 46

2.7 7.89

2.8 8.34

2.9 8.83

3.0 9. 35

3.1 9.92

3.2 10.52

3.3 11 .16

3.4 11. 85

3.5 12. 51

3.6 13.23

3.7 13.9 8

3.8 14. 74

3.9 15. 49

4.0 16 .23

4.1 16.91

4.2 17. 51

4.3 18 .00

0 1.0 2.0 3.0 4.0

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Setting

Srauto diagramos, DN 40 LENO™ MSV-B DN 40

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Kv-value

Setting

Srauto diagramos, DN 40

(continuous)

Nustatymas kV vertė

0.0 1. 06

0.1 1.21

0.2 1. 38

0.3 1. 56

0.4 1.76

0.5 1.97

0.6 2.20

0.7 2.43

0.8 2.68

0.9 2.93

1.0 3.19

1.1 3.46

1.2 3.73

1.3 4.01

1.4 4.29

1.5 4.58

1.6 4.87

1.7 5.17

1.8 5.47

1.9 5.78

2.0 6.09

2.1 6.41

2.2 6 .74

2.3 7. 09

2.4 7. 44

2.5 7. 80

2.6 8 .18

2.7 8.58

Nustatymas kV vertė

2.8 9.00

2.9 9. 44

3.0 9.9 0

3.1 10 .38

3.2 10.89

3.3 11. 43

3.4 12.00

3.5 12.60

3.6 13.22

3.7 13.88

3.8 14.56

3.9 15. 28

4.0 16.02

4.1 16.79

4.2 17. 57

4.3 18 .38

4.4 19.19

4.5 20.02

4.6 20.82

4.7 21.61

4.8 22.38

4.9 23.12

5.0 23.81

5.1 24.44

5.2 25.00

5.3 25.46

5.4 25. 80

5.5 26.00

Srauto charakteristikos

0 1.0 2.0 3.0 4.0 5.0 6.0

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Setting

Srauto diagramos, DN 50 LENO™ MSV-B DN 50

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Kv-value

Setting

Srauto diagramos, DN 50

(continuous)

Nustatymas kV vertė

0.0 1.74

0.1 2.03

0.2 2.28

0.3 2 .51

0.4 2.73

0.5 2.95

0.6 3.16

0.7 3.38

0.8 3 .61

0.9 3.85

1.0 4.10

1.1 4.37

1.2 4.65

1.3 4.95

1.4 5.26

1.5 5.59

1.6 5.93

1.7 6.28

1.8 6.64

1.9 7. 01

2.0 7. 39

2.1 7. 78

2.2 8.17

2.3 8.56

2.4 8.96

2.5 9.36

2.6 9.76

2.7 10 .17

2.8 10.58

2.9 10.99

3.0 11. 41

3.1 11. 84

3.2 12. 27

Nustatymas kV vertė

3.3 12. 71

3.4 13.16

3.5 13. 62

3.6 14.10

3.7 14.6 0

3.8 15.12

3.9 15.66

4.0 16 .23

4.1 16 .84

4.2 17. 47

4.3 18.14

4.4 18 .84

4.5 19.5 9

4.6 20.38

4.7 21.21

4.8 22.08

4.9 23.00

5.0 23.96

5.1 24.96

5.2 26.00

5.3 27.0 7

5.4 28 .17

5.5 29.30

5.6 30.4 4

5.7 31.6 4

5.8 32.83

5.9 34.01

6.0 35.14

6.1 36.23

6.2 37. 24

6.3 38.14

6.4 38 .93

6.5 39. 56

6.6 40.00

Srauto charakteristikos

0 1.0 2.0 3.0 4.0 5.0 6.0 7.0

Techninis aprašymas Rankinio nustatymo balansinis ventilis LENO™ MSV-B

Matmenys

Dydis

(DN)

15 G ¾ A 76 92

ISO 228-1

a (mm)

(mm)

Dydis

ISO 228-1

(DN)

15 G ½ 76 92 27 20 G ¾ 80 95 32 25 G 1 86 98 41 32 G 1¼ 102 121 50 40 G 1½ 102 12 5 55 50 G2 130 129 67

a (mm)L(mm)

(mm)

Danfoss UAB

Šildymo grupė • danfoss.lt • +370 5 210 5740 • El. paštas: klientucentras.lt@danfoss.com

Danfoss ﬁrma neatsako už galimas klaidas ir netikslumus kataloguose, bukletuose ir kituose spaudiniuose. Danfoss ﬁrma pasilieka teisę be išankstinio pranešimo keisti savo gaminius, taip pat ir užsakytus, su sąlyga, kad nereikės keisti jau suderintų speciﬁkacijų. Visi paminėti spaudinyje prekių ženklai yra atitinkamų kompanijų nuosavybė. Danfoss ir Danfoss logotipas yra Danfoss A/S nuosavybė. Visos teisės saugomos.

Danfoss LENO MSV-B Data sheet [lt]

Specifications and Main Features

Frequently Asked Questions

User Manual
