Datenblatt
Vane cu presetare manuală LENO™ MSV-B
Descriere
LENO™ MSV-B este o nouă generaţie de vane manuale pentru echilibrarea debitului în sistemele de încălzire, răcire şi de apă caldă menajeră.
LENO™ MSV-B este o vană combinată de presetare şi închidere ce prezintă câteva caracteristici unice:
•Roată de manevră detaşabilă pentru montare cu uşurinţă.
•Scalănumerică de presetare, vizibilă din unghiuri diferite.
•Blocare cu uşurinţă a presetării.
•Nipluri de măsurare încorporate.
•Deschidere-închidere cu cheia inbus în caz de urgenţă.
•Indicator deschis-închis colorat.
Se recomandă utilizarea LENO™ MSV-B în sistemele cu debit constant în faţa cazanelor, centralelor de apartament sau a pompelor de căldură în casele locuite de o singură familie, pentru echilibrare, funcţia de închidere în caz de service şi reparaţii, verificarea debitului, sistemele cu o conductă. Vana poate fi montată pe tur sau pe retur.
Vanele DN 15 sunt disponibile cu filet intern sau extern. Alte dimensiuni, cu filet intern.
Instrumentele de măsură Danfoss PFM 1000 conţin în memorie date privind vanele LENO™ MSV-B.
Utilizare
Cazan, centrală de apartament sau pompă de încălzire în casele cu o familie.
•Pentru echilibrare.
•Funcţie de închidere pentru service/reparaţii.
© Danfoss | 2021.02 |
AI100486471298ro-000402 | 1 |
Datenblatt |
Strangregulierventil LENO™ MSV-B |
Anwendung |
|
Ventiloconvector pentru racire şi încălzire |
Sistem cu o conductă |
•Pentru debit constant. |
• Pentru echilibrare. |
• Pentru echilibrare. |
• Funcţie de închidere pentru service/reparaţii. |
• Funcţie de închidere pentru service/reparaţii. |
|
Ventiloconvectoare
•Pentru verificarea debitului.
• Funcţie de închidere pentru service/reparaţii.
2 | AI100486471298ro-000402 |
© Danfoss | 2021.02 |
Datenblatt |
Strangregulierventil LENO™ MSV-B |
|
|
|
|
|
|||||
Mod de comandă |
Vană LENO™ MSV-B cu filet intern |
|
|
|
|
|
|||||
|
Tip |
|
Material |
Mărime |
|
kvs (m³/h) |
|
Conexiune |
Cod |
||
|
|
|
|
|
DN 15 LF |
|
2.5 |
|
Rp ½” |
003Z4030 |
|
|
|
|
|
|
DN 15 |
|
3.0 |
|
Rp ½” |
003Z4031 |
|
|
|
|
|
|
DN 20 |
|
6.0 |
|
Rp ¾” |
003Z4032 |
|
|
|
|
Alamă DZR* |
DN 25 |
|
9.5 |
|
Rp 1” |
003Z4033 |
||
|
|
|
|
|
DN 32 |
|
18 |
|
Rp 1¼” |
003Z4034 |
|
|
|
|
|
|
DN 40 |
|
26 |
|
Rp 1½” |
003Z4035 |
|
|
|
|
|
|
DN 50 |
|
40 |
|
Rp 2” |
003Z4036 |
|
|
*Alamă rezistentă la coroziune |
|
|
|
|
|
|
|
|||
|
Vană LENO™ MSV-B cu filet extern |
|
|
|
|
|
|||||
|
Tip |
|
Material |
Mărime |
|
kvs (m³/h) |
|
Conexiune |
Cod |
||
|
|
|
Alamă DZR* |
DN 15 LF |
|
2.5 |
|
G ¾ A** |
003Z4131 |
||
|
|
|
DN 15 |
|
3.0 |
|
G ¾ A** |
003Z4130 |
|||
|
|
|
|
|
|
|
|||||
|
**Eurocone DIN V 3838 |
|
|
|
|
|
|
|
|
|
|
|
Accesorii |
|
|
|
|
|
|
|
|
|
|
|
Tip |
|
|
|
|
|
|
|
|
Cod |
|
|
Nipluri de măsurare standard, 2 buc. |
|
|
|
|
|
|
003Z4662 |
|||
|
Nipluri de măsurare mari, 60 mm, 2 buc. |
|
|
|
|
|
|
003Z4657 |
|||
|
Mâner de operare |
|
|
|
|
|
|
|
|
003Z4652 |
|
|
Instrument de măsurare a debitului PFM 100 |
|
|
|
|
003L8260 |
|||||
|
Instrument de măsurare a debitului PFM 1000 (10 bar) |
|
|
|
|
003Z8260 |
|||||
|
Instrument de măsurare a debitului PFM 1000 (20 bar) |
|
|
|
|
003Z8261 |
|||||
|
Etichetă şi benzi de identificare, 10 buc. |
|
|
|
|
|
|
003Z4660 |
|||
|
Fitinguri de compresie pentru vane cu filet extern |
|
|
|
|
|
|||||
|
Ţeavă (mm) |
|
|
Filet vană |
|
Fitinguri PEX, cod |
|
Fitinguri Alupex, cod |
|||
|
12 x 1.1 |
|
|
G ¾ |
|
013G4150 |
|
|
- |
||
|
12 x 2 |
|
|
G ¾ |
|
013G4152 |
|
|
013G4182 |
||
|
13 x 2 |
|
|
G ¾ |
|
013G4153 |
|
|
- |
||
|
14 x 2 |
|
|
G ¾ |
|
013G4154 |
|
|
013G4184 |
||
|
15 x 1.7 |
|
|
G ¾ |
|
013G4165 |
|
|
- |
||
|
15 x 2.5 |
|
|
G ¾ |
|
013G4155 |
|
|
013G4185 |
||
|
16 x 1.5 |
|
|
G ¾ |
|
013G4157 |
|
|
- |
||
|
16 x 2 |
|
|
G ¾ |
|
013G4156 |
|
|
013G4186 |
||
|
16 x 2.25 |
|
|
G ¾ |
|
- |
|
|
|
013G4187 |
|
|
17 x 2 |
|
|
G ¾ |
|
013G4162 |
|
|
- |
||
|
18 x 2 |
|
|
G ¾ |
|
013G4158 |
|
|
013G4188 |
||
|
18 x 2.5 |
|
|
G ¾ |
|
013G4159 |
|
|
- |
||
|
20 x 2 |
|
|
G ¾ |
|
013G4160 |
|
|
013G4190 |
||
|
20 x 2.5 |
|
|
G ¾ |
|
013G4161 |
|
|
013G4191 |
||
|
Fitinguri de compresie pentru vane cu filet extern |
|
|
|
|
|
|||||
|
Ţevi de oţel/cupru |
|
|
|
|
Dimensiune |
Cod |
||||
|
|
|
|
|
|
|
G ¾ x 15 |
|
|
013G4125 |
|
|
|
|
|
|
|
|
G ¾ x 16 |
|
|
013G4126 |
|
|
|
|
|
|
|
|
G ¾ x 18 |
|
|
013G4128 |
© Danfoss | 2021.02 |
AI100486471298ro-000402 | 3 |
Datenblatt |
Strangregulierventil LENO™ MSV-B |
Design |
|
1. |
Corpul vanei |
2. |
Bilă |
3. |
Scaun bilă |
4. |
Şurub de sprijin |
5. |
Bucşă de deschidere parţială |
6. |
Capăt ax |
7. |
Ax |
8. |
Bucşă de închidere |
9. |
Arc |
10. |
Blocaj rotaţie |
11. |
Partea superioară a vaneil |
12. |
Niplu de măsurare |
13. |
Mâner |
14. |
Garnitură pentru şurubul de |
|
sprijin |
Date tehnice |
Materiale şi piese în contact cu apa |
|
|
Corpul vanei |
Alamă DZR |
|
Garnituri inelare |
EPDM |
|
Bilă |
Placată cu alamă/crom |
|
Garnitură bilă |
Teflon |
|
|
|
|
Presiune statică maximă de lucru |
20 bar |
|
Presiune statică de testare |
30 bar |
|
Diferenţa de presiune maximă de-a lungul vanei |
2.5 bar (250 kPa) |
|
Temperatură max. pe tur |
120 °C |
|
Temperatura minimă |
-20°C |
|
Lichide răcire |
Etilenglicol / propilenglicol şi HYCOOL (max. 30 %) |
|
|
|
Fiting |
Înainte de a monta vana, instalatorul trebuie să |
|
se asigure că sistemul de ţevi este curat şi: |
|
1. vana poate fi rotită cu 360 grade (dacă este |
|
utilizată ţeavă filetată). |
|
2. vana este montată conform săgeţii de direcţie |
|
a curgerii. |
Îndepărtarea mânerului
1.Fixaţi mânerul în poziţia 0 / 0.
2.Eliberaţi blocajul setării (verde).
3.Desfaceţi piuliţa de cuplare.
Calibrarea mânerului
Înainte de remontare, asiguraţi-vă că setarea mânerului este 0 / 0.
Pentru vane DN 15 cu filet extern :
Danfoss oferă o gamă completă de fitinguri de compresie pentru ţevi din oţel, cupru sau PEX.
DN |
R1/R2 (mm) |
15 |
96/58 |
20 |
99/60 |
25 |
101/63 |
32 |
124/87 |
40 |
127/90 |
50 |
131/94 |
|
|
|
|
4 | AI100486471298ro-000402 |
© Danfoss | 2021.02 |
Datenblatt |
Strangregulierventil LENO™ MSV-B |
|||
Închidere |
Pentru a închide vana mânerul trebuie apăsat în |
|
|
|
|
|
|||
|
jos. |
|
|
|
|
Funcţia de închidere se realizează printr-un |
|
|
|
|
robinet cu bilă, ce necesită o rotaţie de doar 90 |
|
|
|
|
de grade pentru a închide complet vana. |
|
|
|
|
O fereastră indicatoare prezintă setarea curentă: |
|
|
|
|
• |
roşu = închis |
|
|
|
• |
alb = deschis |
|
|
|
|
|
|
|
|
|
|
|
|
Setare şi blocare
Vana prezintă o funcţie de presetare încorporată pentru valori de debit precise.
Setarea debitului necesar se face în 5 paşi:
1.Eliberaţi blocajul folosind levierul verde sau o cheie inbus de 3 mm.
2.Mânerul sare automat.
3.Valoarea calculată poate fi acum setată.
4.Setarea este fixată atunci când mânerul este apăsat până face clic.
5.Sigilare - setarea poate fi protejată utilizând un colier de sigilare, aşa cum se arată în imagine.
Măsurare |
Debitul prin vana LENO™ MSV-B poate fi măsurat |
|
|
utilizând Danfoss PFM 1000 sau alte mărci de |
|
|
instrumente de măsurare. Vana LENO™ MSV-B |
|
|
este furnizată cu două nipluri de măsurare |
|
|
pentru ace de 3 mm. Două suporturi identice |
|
|
permit utilizatorului să conecteze simultan |
|
|
ambele ace. |
|
|
Procedură pentru măsurarea debitului: |
|
|
1. |
Selectaţi măsurarea debitului |
|
2. |
Selectaţi marca vanei |
|
3. |
Selectaţi tipul şi dimensiunea vanei |
|
4. |
Introduceţi presetarea |
|
5. |
Conectaţi vana şi instrumentul |
|
6. |
Calibraţi presiunea statică |
|
7. |
Măsuraţi debitul |
© Danfoss | 2021.02 |
AI100486471298ro-000402 | 5 |
Datenblatt |
Strangregulierventil LENO™ MSV-B |
Precizia măsurării
Maximum error in measured flow [%]
16 |
|
|
|
|
|
|
|
|
|
|
14 |
|
|
|
|
|
|
|
|
|
|
12 |
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
|
0% |
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
100% |
Flow % of Kvs
Linia roşie indică 25% din debitul maxim.
Conform BS7350:1990 debitele trebuie să se încadreze în următoarele valori:
±18% la 25% din poziţia deschis
±10% în poziţia deschis complet
LENO™ MSV-B este foarte precisă, datorită funcţiilor separate pentru presetare şi închidere.

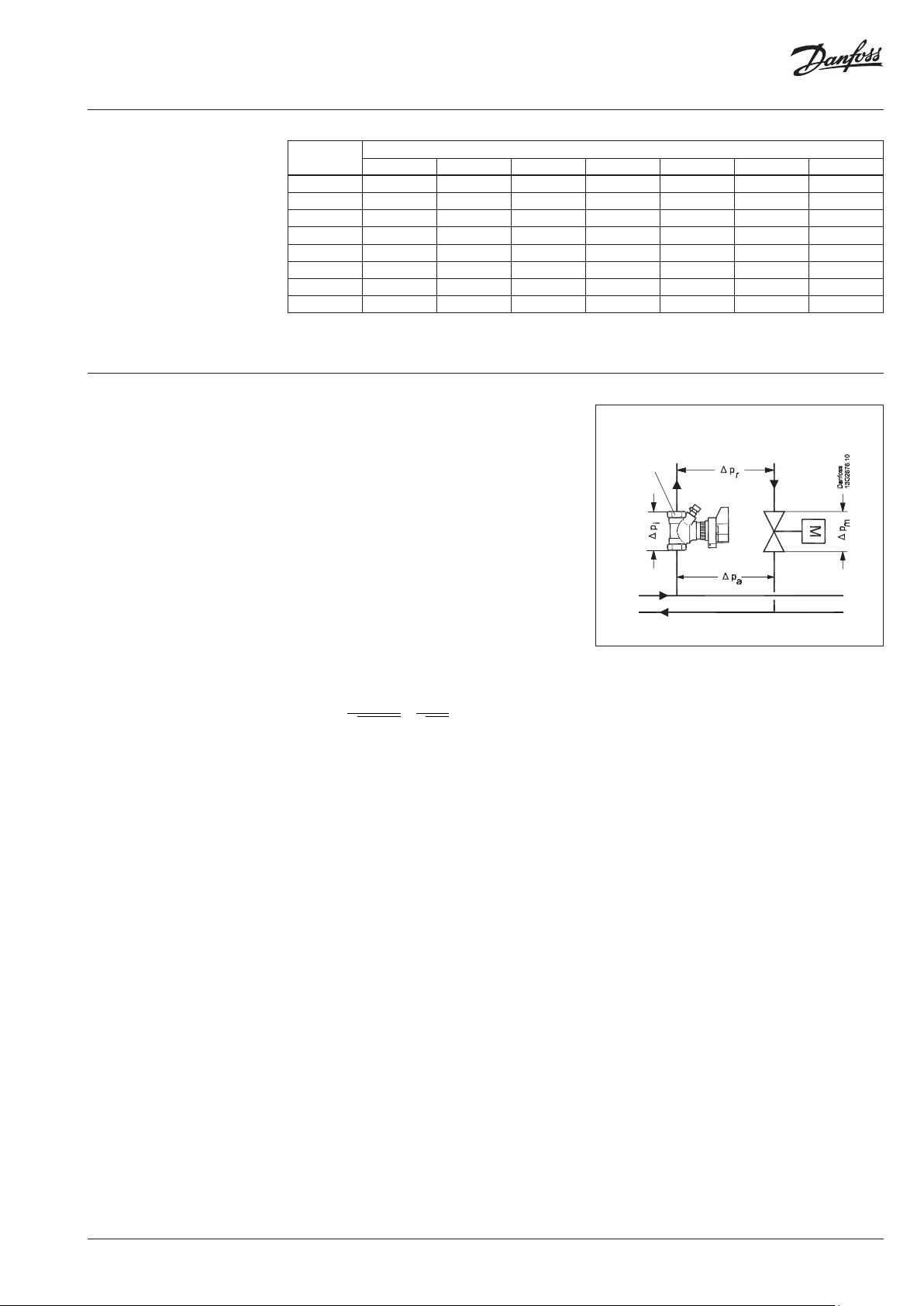

Semnal Kv |
∆p pe niplurile de măsurare (kv-sig) şi ∆p pe vană |
|
(kv-val) nu au aceeaşi valoare datorită influenţei |
|
turbulenţelor asupra măsurării presiunii. |
|
Valorile semnalului kv sunt utilizate pentru |
|
instrumente de măsură non-Danfoss. Danfoss |
|
PFM 1000 au toate datele în memorie, iar |
|
instrumentele utilizează următoarea formulă: |
|
kv–sig |
2 |
|
∆Pval= ∆Psig 1+4∙ |
|
||
kv–val |
* cu software 9,4 sau mai recent.
6 | AI100486471298ro-000402 |
© Danfoss | 2021.02 |
Datenblatt |
Strangregulierventil LENO™ MSV-B |
Valori de semnal Kv
Setare |
DN 15LF |
DN 15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
0.0 |
0.07 |
0.10 |
0.12 |
0.34 |
0.51 |
1.05 |
1.75 |
|
|
|
|
|
|
|
|
0.1 |
0.08 |
0.11 |
0.16 |
0.44 |
0.73 |
1.20 |
2.01 |
0.2 |
0.09 |
0.12 |
0.20 |
0.53 |
0.92 |
1.36 |
2.25 |
|
|
|
|
|
|
|
|
0.3 |
0.11 |
0.13 |
0.26 |
0.61 |
1.10 |
1.55 |
2.47 |
0.4 |
0.12 |
0.14 |
0.32 |
0.67 |
1.26 |
1.74 |
2.69 |
|
|
|
|
|
|
|
|
0.5 |
0.13 |
0.16 |
0.38 |
0.73 |
1.43 |
1.95 |
2.91 |
0.6 |
0.15 |
0.19 |
0.45 |
0.79 |
1.60 |
2.17 |
3.12 |
|
|
|
|
|
|
|
|
0.7 |
0.16 |
0.21 |
0.53 |
0.84 |
1.78 |
2.40 |
3.35 |
0.8 |
0.17 |
0.24 |
0.60 |
0.90 |
1.97 |
2.64 |
3.58 |
0.9 |
0.19 |
0.26 |
0.67 |
0.95 |
2.18 |
2.88 |
3.82 |
|
|
|
|
|
|
|
|
1.0 |
0.20 |
0.29 |
0.74 |
1.01 |
2.39 |
3.13 |
4.07 |
1.1 |
0.21 |
0.32 |
0.82 |
1.08 |
2.62 |
3.39 |
4.33 |
|
|
|
|
|
|
|
|
1.2 |
0.23 |
0.34 |
0.89 |
1.14 |
2.87 |
3.64 |
4.60 |
1.3 |
0.25 |
0.37 |
0.96 |
1.22 |
3.12 |
3.90 |
4.89 |
|
|
|
|
|
|
|
|
1.4 |
0.27 |
0.40 |
1.03 |
1.29 |
3.38 |
4.16 |
5.18 |
1.5 |
0.30 |
0.44 |
1.09 |
1.37 |
3.64 |
4.43 |
5.49 |
|
|
|
|
|
|
|
|
1.6 |
0.32 |
0.47 |
1.16 |
1.46 |
3.92 |
4.69 |
5.80 |
1.7 |
0.35 |
0.51 |
1.23 |
1.55 |
4.18 |
4.96 |
6.13 |
1.8 |
0.37 |
0.54 |
1.30 |
1.65 |
4.48 |
5.24 |
6.46 |
|
|
|
|
|
|
|
|
1.9 |
0.40 |
0.58 |
1.38 |
1.75 |
4.76 |
5.51 |
6.80 |
2.0 |
0.43 |
0.61 |
1.45 |
1.85 |
5.05 |
5.80 |
7.14 |
|
|
|
|
|
|
|
|
2.1 |
0.46 |
0.65 |
1.53 |
1.96 |
5.35 |
6.08 |
7.49 |
2.2 |
0.49 |
0.69 |
1.61 |
2.07 |
5.65 |
6.38 |
7.84 |
|
|
|
|
|
|
|
|
2.3 |
0.52 |
0.73 |
1.69 |
2.18 |
5.96 |
6.68 |
8.19 |
2.4 |
0.56 |
0.77 |
1.78 |
2.29 |
6.27 |
6.99 |
8.55 |
2.5 |
0.59 |
0.80 |
1.87 |
2.41 |
6.60 |
7.30 |
8.91 |
|
|
|
|
|
|
|
|
2.6 |
0.62 |
0.85 |
1.97 |
2.53 |
6.94 |
7.63 |
9.27 |
2.7 |
0.66 |
0.89 |
2.07 |
2.65 |
7.29 |
7.98 |
9.64 |
|
|
|
|
|
|
|
|
2.8 |
0.69 |
0.93 |
2.17 |
2.77 |
7.67 |
8.33 |
10.00 |
2.9 |
0.73 |
0.97 |
2.29 |
2.89 |
8.06 |
8.70 |
10.37 |
|
|
|
|
|
|
|
|
3.0 |
0.76 |
1.01 |
2.40 |
3.01 |
8.48 |
9.08 |
10.74 |
3.1 |
0.80 |
1.04 |
2.52 |
3.13 |
8.92 |
9.48 |
11.11 |
|
|
|
|
|
|
|
|
3.2 |
0.83 |
1.08 |
2.65 |
3.25 |
9.38 |
9.90 |
11.49 |
3.3 |
0.87 |
1.12 |
2.78 |
3.37 |
9.87 |
10.33 |
11.88 |
3.4 |
0.90 |
1.16 |
2.91 |
3.49 |
10.38 |
10.79 |
12.27 |
|
|
|
|
|
|
|
|
3.5 |
0.94 |
1.20 |
3.05 |
3.62 |
10.91 |
11.26 |
12.67 |
3.6 |
0.97 |
1.25 |
3.19 |
3.74 |
11.46 |
11.74 |
13.09 |
|
|
|
|
|
|
|
|
3.7 |
1.01 |
1.30 |
3.33 |
3.87 |
12.02 |
12.25 |
13.51 |
3.8 |
1.06 |
1.35 |
3.47 |
4.00 |
12.58 |
12.77 |
13.95 |
|
|
|
|
|
|
|
|
3.9 |
1.10 |
1.41 |
3.61 |
4.13 |
13.12 |
13.30 |
14.41 |
4.0 |
1.14 |
1.47 |
3.75 |
4.26 |
13.64 |
13.85 |
14.88 |
|
|
|
|
|
|
|
|
4.1 |
1.18 |
1.53 |
3.89 |
4.39 |
14.12 |
14.41 |
15.38 |
4.2 |
1.23 |
1.59 |
4.02 |
4.53 |
14.52 |
14.98 |
15.89 |
4.3 |
1.27 |
1.66 |
4.15 |
4.68 |
14.84 |
15.55 |
16.44 |
|
|
|
|
|
|
|
|
4.4 |
1.31 |
1.73 |
4.28 |
4.82 |
- |
16.13 |
17.00 |
4.5 |
1.35 |
1.81 |
4.40 |
4.98 |
- |
16.69 |
17.59 |
|
|
|
|
|
|
|
|
4.6 |
1.39 |
1.91 |
4.52 |
5.13 |
- |
17.25 |
18.21 |
4.7 |
1.43 |
2.00 |
4.62 |
5.29 |
- |
17.80 |
18.86 |
|
|
|
|
|
|
|
|
4.8 |
1.47 |
2.08 |
4.72 |
5.46 |
- |
18.32 |
19.54 |
4.9 |
1.51 |
2.16 |
4.82 |
5.64 |
- |
18.80 |
20.24 |
|
|
|
|
|
|
|
|
5.0 |
1.54 |
2.23 |
4.90 |
5.81 |
- |
19.25 |
20.97 |
5.1 |
1.60 |
2.30 |
4.97 |
6.00 |
- |
19.65 |
21.73 |
5.2 |
1.66 |
2.36 |
5.04 |
6.19 |
- |
19.98 |
22.51 |
|
|
|
|
|
|
|
|
5.3 |
1.72 |
2.41 |
5.09 |
6.38 |
- |
20.24 |
23.30 |
5.4 |
1.79 |
2.46 |
5.14 |
6.57 |
- |
20.41 |
24.12 |
|
|
|
|
|
|
|
|
5.5 |
1.87 |
2.50 |
5.18 |
6.77 |
- |
20.48 |
24.94 |
5.6 |
1.93 |
2.54 |
5.21 |
6.96 |
- |
- |
25.76 |
|
|
|
|
|
|
|
|
5.7 |
1.99 |
2.57 |
5.24 |
7.15 |
- |
- |
26.58 |
5.8 |
2.04 |
- |
5.27 |
7.34 |
- |
- |
27.38 |
5.9 |
2.09 |
- |
- |
7.52 |
- |
- |
28.16 |
|
|
|
|
|
|
|
|
6.0 |
2.14 |
- |
- |
7.69 |
- |
- |
28.90 |
6.1 |
2.18 |
- |
- |
7.85 |
- |
- |
29.59 |
|
|
|
|
|
|
|
|
6.2 |
2.22 |
- |
- |
7.98 |
- |
- |
30.21 |
6.3 |
2.26 |
- |
- |
8.09 |
- |
- |
30.74 |
|
|
|
|
|
|
|
|
6.4 |
- |
- |
- |
8.17 |
- |
- |
31.17 |
6.5 |
- |
- |
- |
8.22 |
- |
- |
31.47 |
|
|
|
|
|
|
|
|
6.6 |
- |
- |
- |
- |
- |
- |
31.61 |
© Danfoss | 2021.02 |
AI100486471298ro-000402 | 7 |
Datenblatt |
Strangregulierventil LENO™ MSV-B |

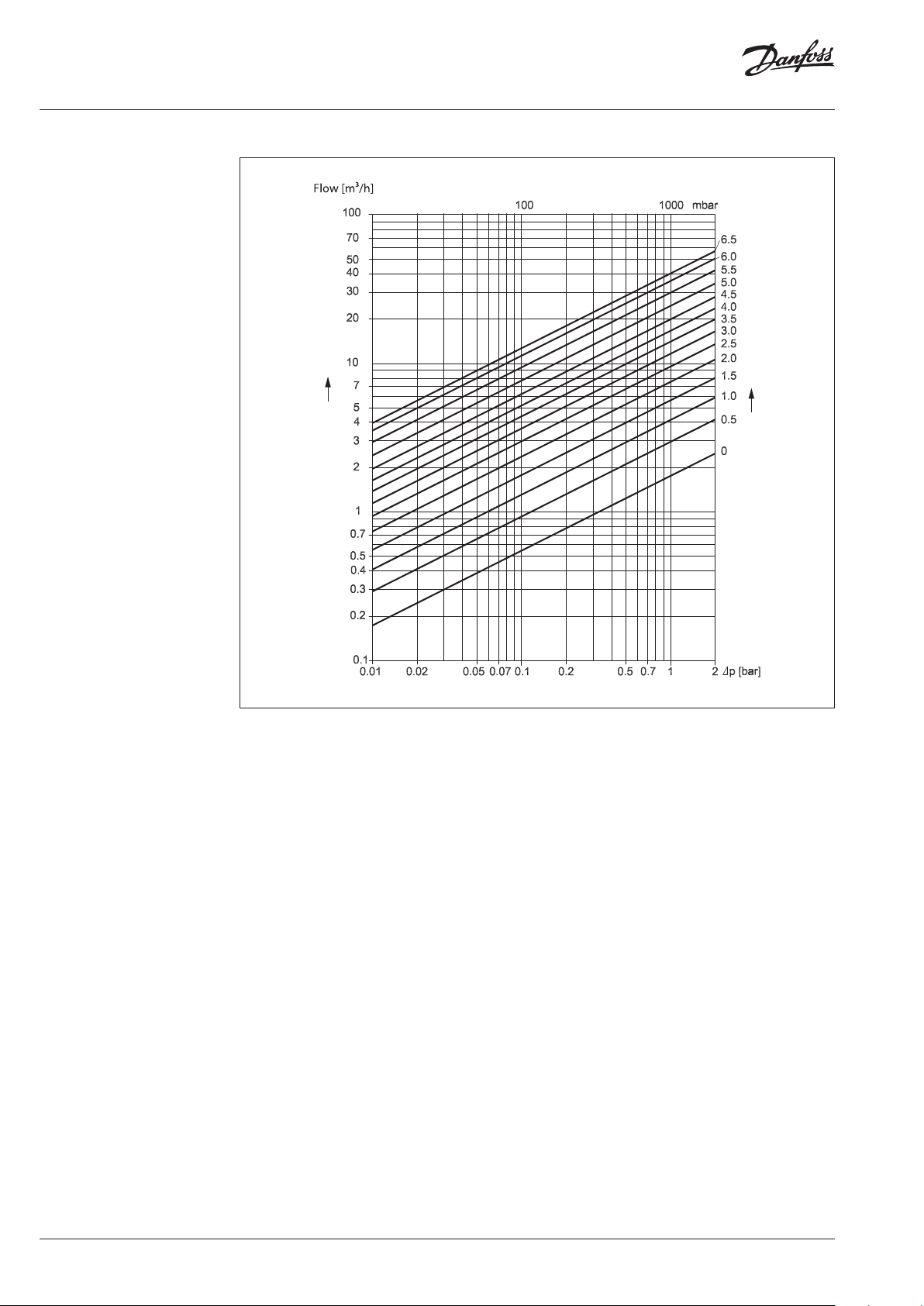

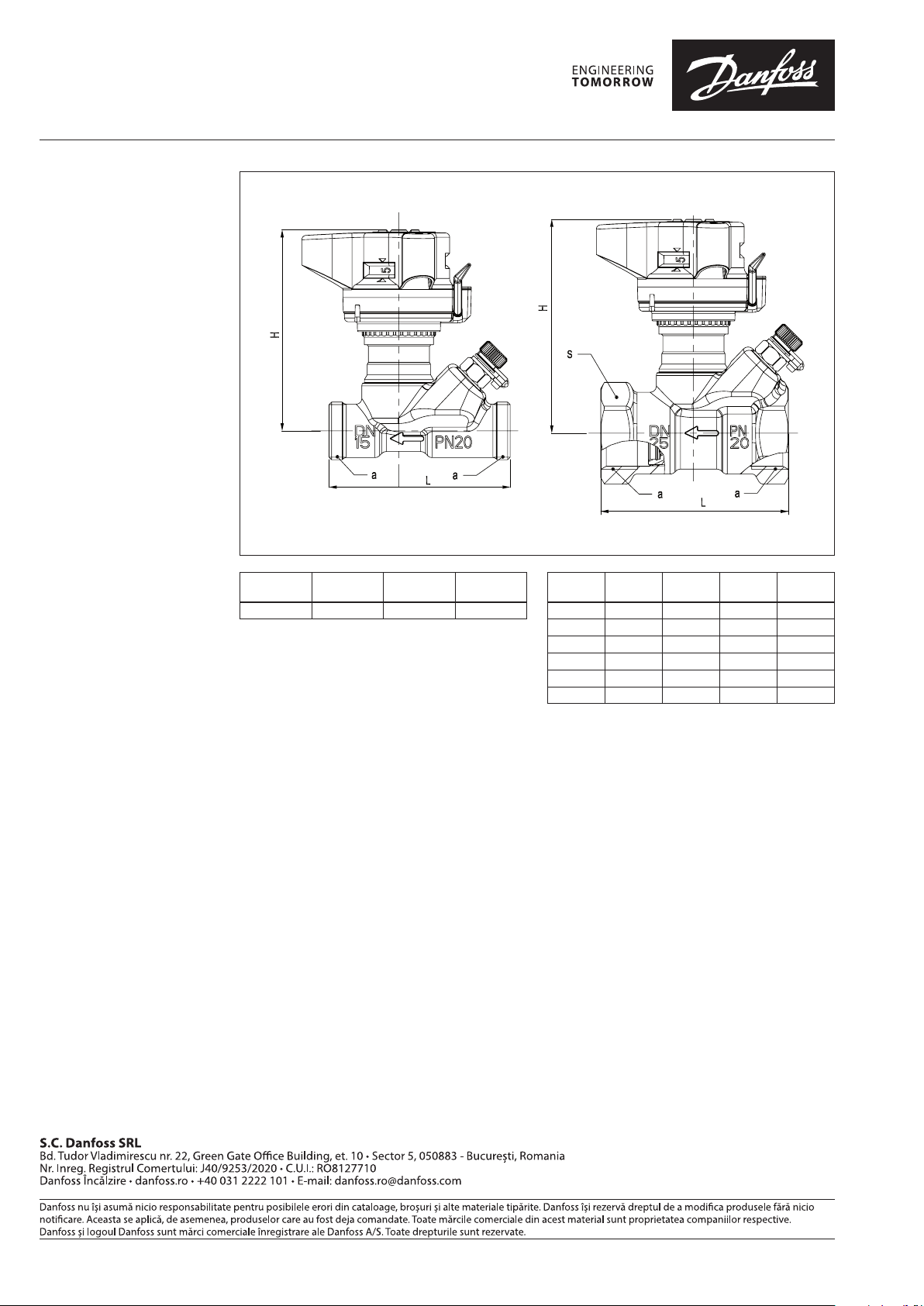

Dimensionare |
|
8 | AI100486471298ro-000402 |
© Danfoss | 2021.02 |
