Datový list
Manuálně seřizovací, uzavírací a měřící ventil
LENO™ MSV-B
Popis
LENO™ MSV-B je novou generací manuálních
ventilů pro seřizování průtoku v systémech
topení, chlazení nebo systémech teplé vody.
LENO™ MSV-B je kombinovaný uzavírací ventil s
přednastavením s celou řadou unikátních funkcí:
• Demontovatelné ruční kolo pro snadnou
montáž.
• Číselná stupnice přednastavení, viditelná z
více úhlů.
• Snadné zajištění přednastavení.
• Vestavěné měřicí koncovky pro měřící jehly
průměru 3 mm.
• Otevření/zavření pomocí šestihranného klíče
v případě nouze.
• Barevný ukazatel otevřeno/zavřeno.
Použití ventilu LENO™ MSV-B se doporučuje v
systémech s konstantními průtoky před kotli,
bytovými stanicemi nebo tepelnými čerpadly v
rodinných domech s jednou bytovou jednotkou
pro potřeby vyvažování, uzavření při údržbě/
opravách, kontrole průtoku, v jednopotrubních
systémech. Ventil může být namontován do
přívodního nebo vratného potrubí.
K dispozici jsou ventily s průměry DN 15 s
vnitřním nebo vnějším závitem. Další rozměry
jsou pouze s vnitřním závitem.
Měřicí přístroje Danfoss PFM 1000 mají ve své
paměti uložena data ventilu LENO™ MSV-B.
Použití
Kotel, bytové stanice nebo tepelné čerpadlo
v rodinných domech s 1 bytovou jednotkou.
• Pro vyvažování.
• Uzavírací funkce pro provádění údržby/
oprav.
© Danfoss | 2020.06 AI100486471298cs-000401 | 1
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Použití
Klimatizační jednotka
• Pro stálý průtok.
• Pro vyvažování.
• Uzavírací funkce pro provádění údržby/
oprav.
Jednopotrubní systém
• Pro vyvažování.
• Uzavírací funkce pro provádění údržby/
oprav.
Fan coilové jednotky
• Pro ověřování průtoku.
• Uzavírací funkce pro provádění údržby/
oprav.
2 | AI100486471298cs-000401 © Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Objednávání
Ventil LENO™ MSV-B s vnitřním závitem
Typ Materiál Velikost kv s (m³/h) Připojení Objednací č.
DN 15 LF 2.5 Rp ½” 003Z4030
DN 15 3.0 Rp ½” 003Z4031
DN 20 6.0 Rp ¾” 003Z4032
DZR* Brass
*Korozivzdorná mosaz
DN 25 9.5 Rp 1” 003Z4033
DN 32 18 Rp 1¼” 003Z4034
DN 40 26 Rp 1½” 003Z4035
DN 50 40 Rp 2” 003Z4036
Ventil LENO™ MSV-B s vnějším závitem
Typ Materiál Velikost kv s (m³/h) Připojení Objednací č.
DZR* Brass
**Eurocone DI N V 3838
Příslušenství
Typ Objednací č.
Standardní měřicí koncovky, 2 kusy 003Z4662
Prodloužené měřicí koncovky, 60 mm, 2 kusy 003Z4657
Ovládací rukojeť 003Z4652
Měřící přístroj PFM 100 003L8260
Měřící přístroj PFM 1000 (10 bar) 003Z8260
Měřící přístroj PFM 1000 (20 bar) 00 3Z8261
Identifikační štítek a pečetící pásk y, 10 kusů 003Z4660
DN 15 LF 2.5 G ¾ A** 003Z 4131
DN 15 3.0 G ¾ A** 003 Z4130
Svěrné spojky pro ventily s vnějším závitem
Trubka (mm) Závit ventilu
12 x 1.1 G ¾ 013G 4150 -
12 x 2 G ¾ 013G 4152 013G 4182
13 x 2 G ¾ 013G 4153 -
14 x 2 G ¾ 013G 4154 013G 4184
15 x 1.7 G ¾ 013G416 5 15 x 2.5 G ¾ 013G4155 013G4185
16 x 1.5 G ¾ 013 G4157 -
16 x 2 G ¾ 013G 4156 013G 4186
16 x 2.25 G ¾ - 013 G4187
17 x 2 G ¾ 013G 4162 -
18 x 2 G ¾ 013G 4158 013G 4188
18 x 2.5 G ¾ 013G4159 -
20 x 2 G ¾ 013G 4160 013G 4190
20 x 2.5 G ¾ 013G 4161 013G 4191
Spojky PEX, objednac í
číslo
Spojky Alupex, objednací
číslo
Svěrné spojky pro ventily s vnějším závitem
Ocelové/měděné trubky Rozměr Objednací č.
G ¾ x 15 013G 4125
G ¾ x 16 013G 4126
G ¾ x 18 013G 4128
AI100486471298cs-000401 | 3© Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Konstrukce
1. Těleso ventilu
2. Kulová plocha
3. Sedlo kulové plochy
4. Nosný šroub
5. Ložisko škrticí klapky
6. Hlava vřetena
7. Vřeteno
8. Ložisko uzávěru
9. Pružina
10. Otočný uzávěr
11. Horní část ventilu
12. Měřicí koncovka
13. Rukojeť
14. Těsnění nosného šroubu
Technické údaje
Instalace
Materiály a součásti, které přicházejí do styku s vodou
Těleso ventilu Mos az DZR
O-kroužky EPDM
Kulová plocha Mosaz/chromováno
Těsnění kulové plochy Teflon
Maximální tlak 20 bar
Zkušební tlak 30 bar
Maximální diferenční tlak na ventilu 2.5 bar (250 kPa)
Maximální teplota nosného média 120 °C
Minimální teplota -20° C
Chladicí kapaliny Etylenglykol/propylenglykol a HYCOOL (maximálně 30 %)
Před namontováním ventilu musí instalační
technik zajistit, aby potrubní systém byl čistý a
aby bylo možné provést následující:
1. ventil lze otočit o 360° (pokud je použita
závitová trubka).
2. ventil je správně namontován s průtokem ve
směru šipky.
Demontáž rukojeti
DN R1/ R2 (mm)
15 96/58
20 99/60
25 101/63
32 124/ 87
40 127/ 90
50 131/ 94
1. Nastavte rukojeť do polohy 0/0.
2. Uvolněte stavěcí zámek (zelená).
3. Odšroubujte spojovací matici.
Kalibrace rukojeti
Před nasazením se ujistěte, že nastavení rukojeti
je 0/0.
Pro ventily DN 15 s vnějším závitem:
Danfoss nabízí ucelenou řadu svěrných spojek
pro ocelové, měděné a PEX trubky.
4 | AI100486471298cs-000401 © Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Uzavírání
Nastavení a zajištění
Chcete-li uzavřít ventil, musí být rukojeť
stisknuta.
Funkce uzavírání je zajištěna kulovým ventilem,
který vyžaduje k úplnému uzavření otočení o
pouhých 90°.
Okénko ukazatele zobrazuje stávající nastavení:
• červená = uzavřeno
• bílá = otevřeno
Měření
Ventil má vestavěnou funkci přednastavení pro
přesné stanovení hodnot průtoku.
Nastavení požadovaného průtoku se provádí v
pěti krocích:
1. Uvolněte zámek pomocí zelené páky nebo
šestihranného 3mm klíče.
2. Rukojeť se automaticky vysune nahoru.
Průtok ventilem LENO™ MSV-B může být měřen
pomocí měřicího přístroje Danfoss PFM 1000
nebo jiné značky. Ventil LENO™ MSV-B se dodává
se dvěma měřicími koncovkami pro 3mm jehly.
Dvojitý držák umožňuje uživateli připojit obě
jehly současně.
Postup měření průtoku:
1. Zvolte měření průtoku
2. Zvolte značku ventilu
3. Zvolte typ a rozměry ventilu
4. Zadejte předvolby
5. Připojte ventil a přístroj
6. Kalibrujte statický tlak
7. Změřte průtok
3. Nyní lze nastavit vypočtenou hodnotu.
4. Nastavení je zajištěno, jakmile rukojeť
stisknete a je slyšet zaklapnutí.
5. Pečeť - nastavení lze chránit pomocí
pečetícího pásku.
AI100486471298cs-000401 | 5© Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Maximum error in
measured flow [%]
%100%
vs
Přesnost měření
16
14
12
10
8
6
4
2
0
0% 10% 20% 30%40% 50%60% 70%80% 90
Flow % of K
Kv-signál
Červená ryska ukazuje 25 % maximálního
průtoku.
Podle normy BS7350:1990 musí být průtoky v
rozsahu následujících hodnot:
±18 % v otevřené poloze 25 %
±10 % ve zcela otevřené poloze
∆p mezi měřicími koncovkami (kv-sig) a ∆p na
ventilem (hodnota kv) není stejná v důsledku
vlivu turbulence na měření tlaku.
Kv-signály jsou použity pro měřicí přístroje jiné
značky než Danfoss. Přístroj Danfoss PFM 1000
má všechna data uložená do paměti a přístroje
používají následující vzorec:
Ventil LENO™ MSV-B je velmi přesným zařízením
díky samostatné funkci přednastavení a
uzavírání.
2
k
∆P
= ∆P
val
* se software verze 9,4 nebo vyšší.
1 + 4 ∙
sig
k
v–sig
v–val
6 | AI100486471298cs-000401 © Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B

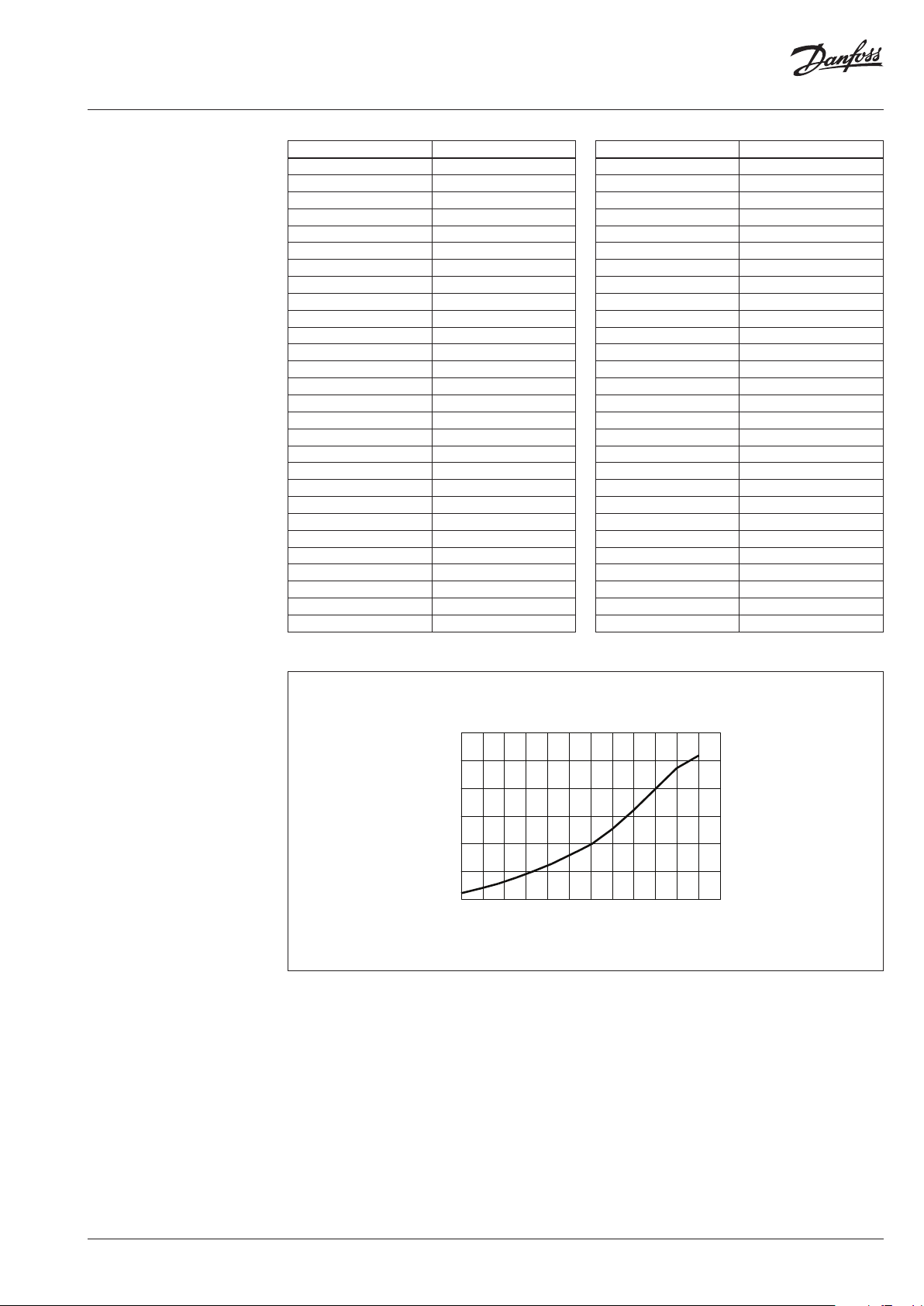

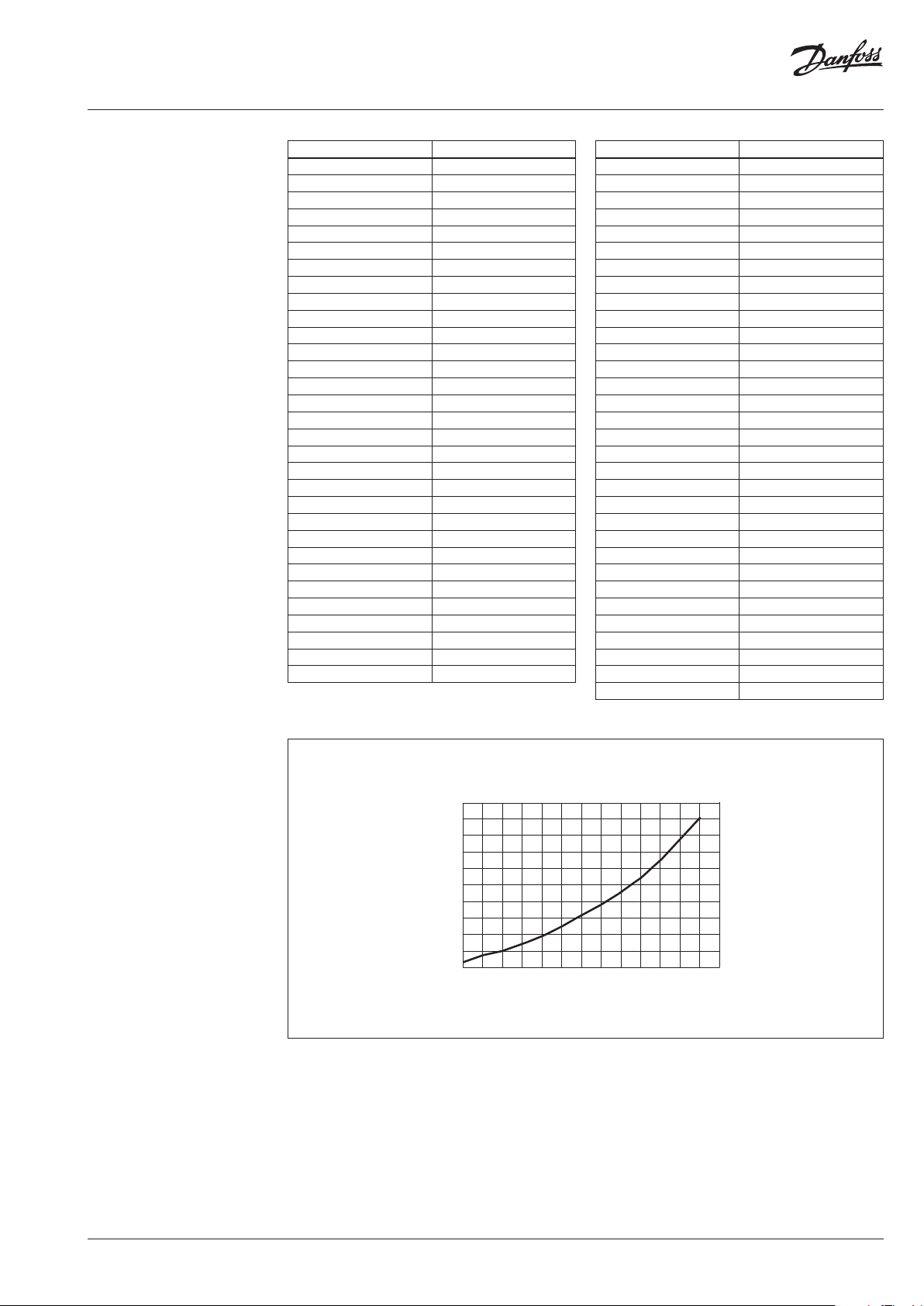

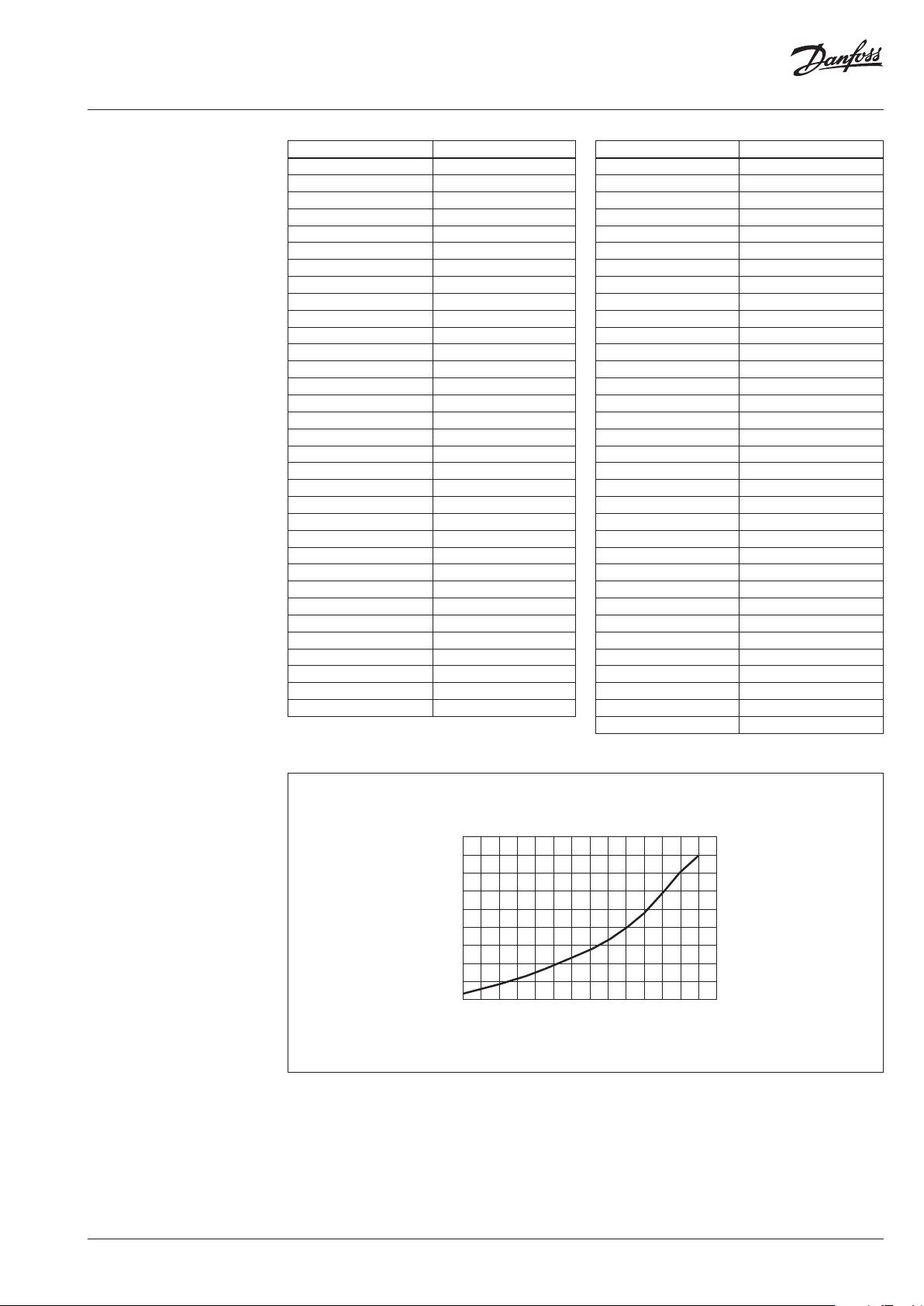

Kv-signál
Nastavení
teploty
0.0 0.07 0 .10 0 .12 0.34 0.51 1. 05 1.75
0.1 0. 08 0.11 0.16 0. 44 0.73 1.20 2.01
0.2 0.09 0.12 0.20 0.53 0 .92 1. 36 2.25
0.3 0 .11 0.13 0. 26 0. 61 1.10 1.55 2.47
0.4 0. 12 0.14 0. 32 0.67 1. 26 1.74 2.69
0.5 0. 13 0.16 0.38 0.73 1.43 1.95 2.91
0.6 0.15 0.19 0.45 0.79 1.6 0 2.17 3.12
0.7 0.16 0. 21 0. 53 0.84 1.78 2 .40 3.35
0.8 0 .17 0.24 0.60 0.90 1.9 7 2.64 3. 58
0.9 0 .19 0. 26 0.67 0.9 5 2 .18 2.88 3.82
1.0 0.20 0.29 0 .74 1.0 1 2. 39 3. 13 4 .07
1.1 0 .21 0.32 0.82 1. 08 2.62 3.39 4.33
1.2 0.23 0.34 0.89 1.14 2.87 3.64 4.60
1.3 0.25 0. 37 0.96 1. 22 3.12 3.90 4.89
1.4 0. 27 0.40 1.03 1.2 9 3.38 4.1 6 5.18
1.5 0.30 0.44 1.0 9 1. 37 3.64 4.43 5.49
1.6 0. 32 0. 47 1.16 1.46 3.92 4.69 5.80
1.7 0. 35 0. 51 1. 23 1. 55 4.18 4.96 6.13
1.8 0 .37 0.54 1.3 0 1. 65 4.48 5.24 6.46
1.9 0.40 0.58 1.3 8 1.7 5 4 .76 5 .51 6.80
2.0 0 .43 0. 61 1.45 1. 85 5.05 5. 80 7.14
2.1 0.46 0. 65 1.53 1.96 5.35 6.08 7. 49
2.2 0 .49 0.69 1. 61 2. 07 5.65 6.38 7. 84
2.3 0 .52 0.73 1.6 9 2 .18 5.96 6.68 8.19
2.4 0. 56 0.77 1. 78 2. 29 6.27 6.99 8. 55
2.5 0 .59 0.80 1.8 7 2 .41 6.60 7. 30 8 .91
2.6 0. 62 0.85 1.97 2.53 6.94 7.6 3 9.27
2.7 0.66 0.89 2.07 2.65 7. 29 7. 98 9. 64
2.8 0. 69 0.93 2 .17 2.77 7. 67 8 .33 10.0 0
2.9 0.73 0.97 2.29 2.89 8.06 8.70 10.37
3.0 0.76 1.01 2.40 3. 01 8.48 9.08 10.74
3.1 0. 80 1.04 2 .52 3.13 8.92 9.4 8 11 .11
3.2 0.83 1.08 2.65 3.25 9.38 9.9 0 11. 49
3.3 0.87 1 .12 2.78 3. 37 9.87 10.33 11. 88
3.4 0.90 1.16 2 .91 3.49 10.38 10.79 12 .27
3.5 0.94 1.2 0 3.05 3.62 10.91 11. 26 12.67
3.6 0.97 1.2 5 3 .19 3. 74 11 .4 6 11. 74 13. 09
3.7 1.01 1.30 3.33 3.87 12.0 2 12 .25 13 .51
3.8 1.06 1.35 3.47 4.00 12 .5 8 12 .77 13. 95
3.9 1.10 1.41 3. 61 4.13 13 .12 13.30 14 .41
4.0 1.14 1. 47 3 .75 4.26 13.6 4 13 .85 14. 88
4.1 1.18 1. 53 3. 89 4.39 14.12 14 .41 15. 38
4.2 1.23 1.59 4.02 4.53 14.5 2 14. 98 15 .89
4.3 1.27 1.66 4 .15 4.68 14 .84 15. 55 16 .44
4.4 1.31 1.73 4.28 4 .82 - 16 .13 17.0 0
4.5 1.35 1.81 4.4 0 4.98 - 16 .69 17. 59
4.6 1.39 1.91 4 .52 5.13 - 17. 25 18 .21
4.7 1.43 2.0 0 4.62 5. 29 - 17. 80 18. 86
4.8 1.47 2.08 4.72 5.46 - 18 .32 19.5 4
4.9 1.51 2 .16 4 .82 5.64 - 18 .80 20.24
5.0 1.5 4 2.23 4 .90 5. 81 - 19.2 5 20.97
5.1 1.6 0 2.30 4.97 6.00 - 19. 65 21.73
5.2 1.6 6 2.36 5.04 6 .19 - 19. 98 22.51
5.3 1.72 2. 41 5. 09 6.38 - 20. 24 23.30
5.4 1.79 2 .46 5.14 6.57 - 20 .41 24. 12
5.5 1.8 7 2.50 5 .18 6.77 - 20.48 24 .94
5.6 1.93 2. 54 5.21 6.9 6 - - 2 5.76
5.7 1.99 2.57 5.24 7.1 5 - - 26.58
5.8 2.04 - 5.27 7. 34 - - 27. 38
5.9 2.09 - - 7. 52 - - 28 .16
6.0 2.14 - - 7. 69 - - 28 .90
6.1 2 .18 - - 7. 85 - - 29.59
6.2 2. 22 - - 7. 98 - - 30 .21
6.3 2 .26 - - 8.09 - - 3 0.74
6.4 - - - 8 .17 - - 31.17
6.5 - - - 8. 22 - - 31. 47
6.6 - - - - - - 31. 61
DN 15 LF DN 15 DN20 DN25 DN32 DN40 DN50
AI100486471298cs-000401 | 7© Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B

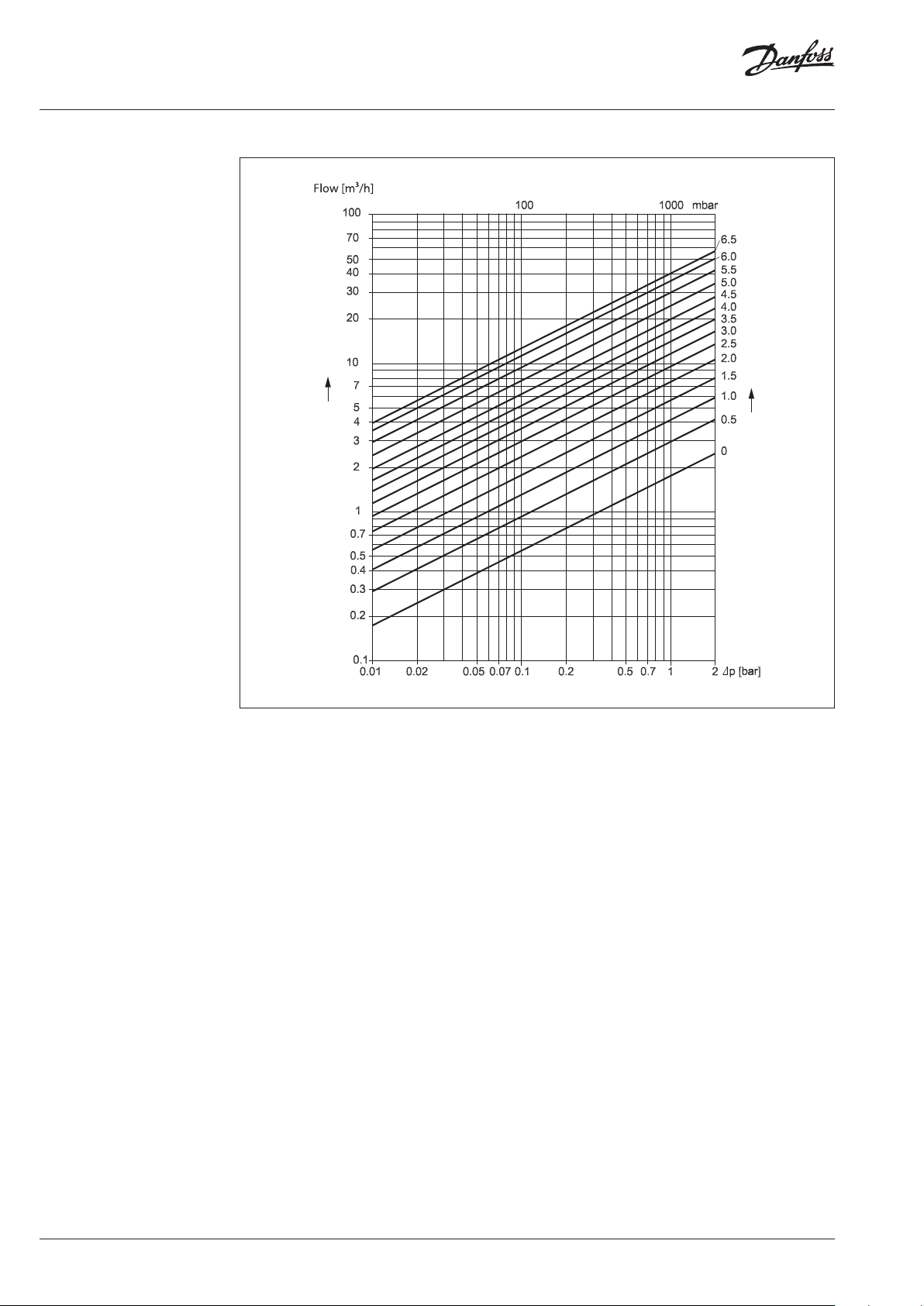

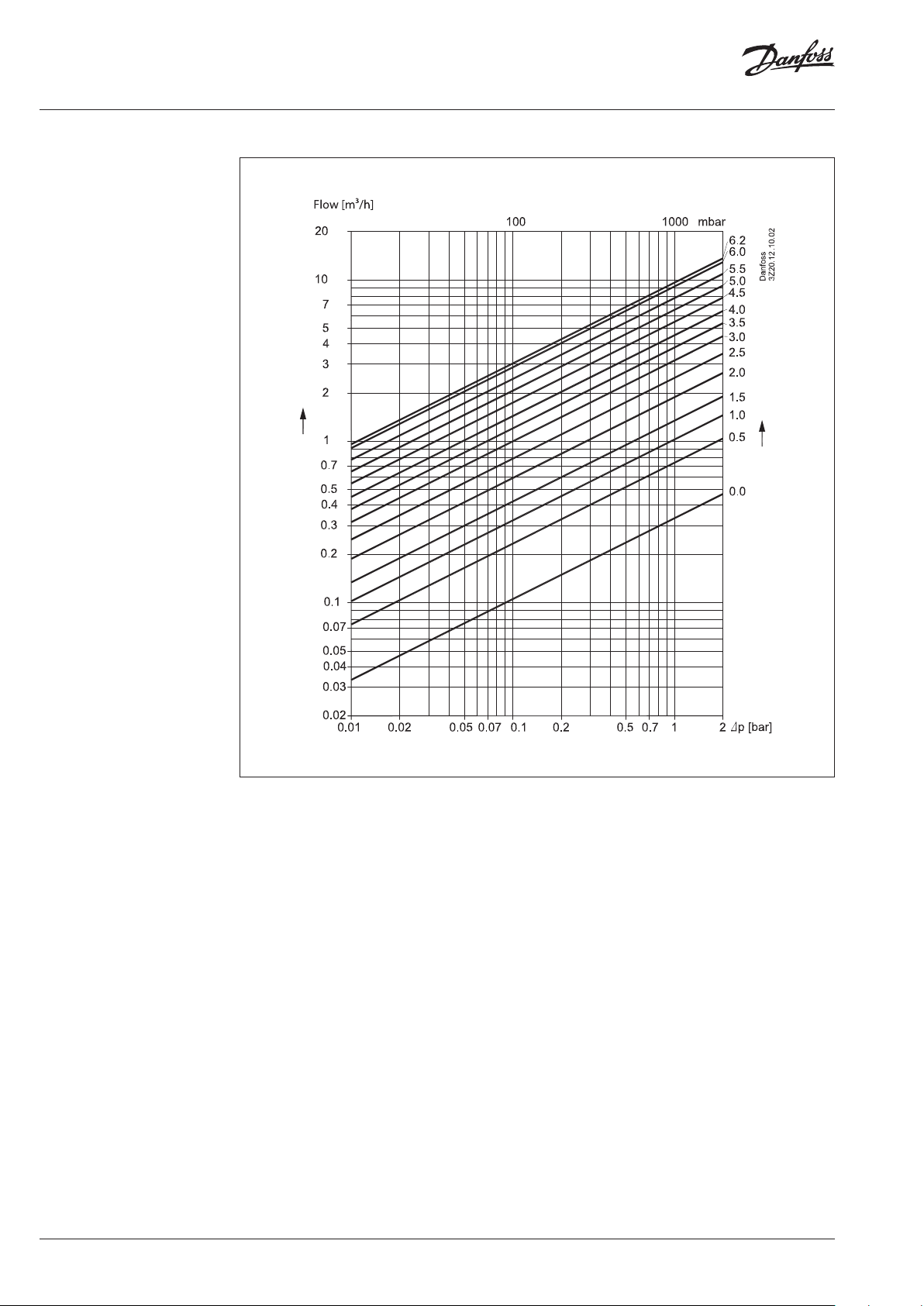

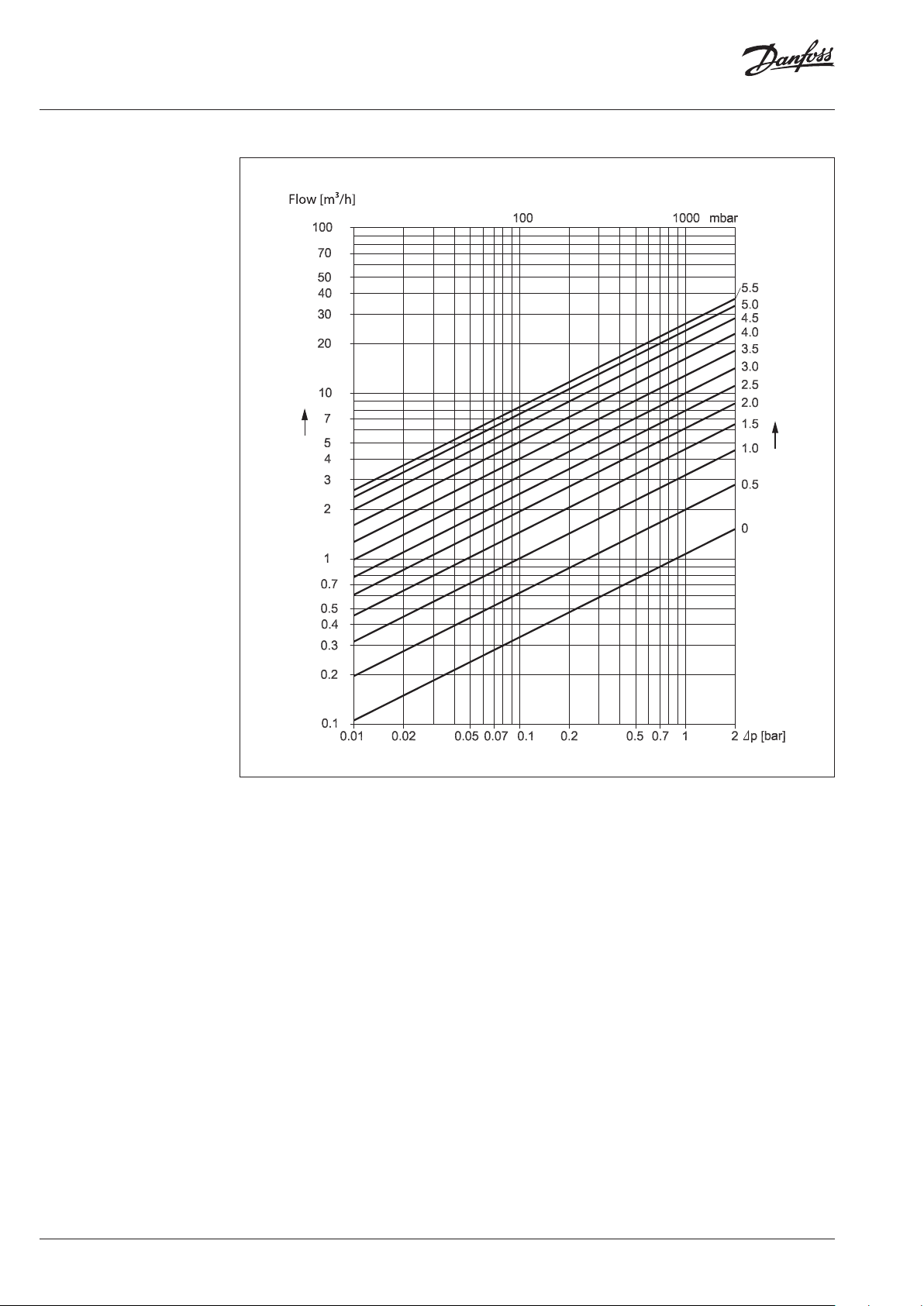

Dimenzování
8 | AI100486471298cs-000401 © Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
MSV-B
[
]
�
[
]
√
Korekční součinitele
Dimenzování a
přednastavení ventilu
Teplota
°C
-40.0
-17. 8
4.4 0.95 0.95 0.93 0.92 0.91 0.90 0.87
26.6 0.96 0.95 0.94 0.93 0.92 0.91 0.88
48.9 0.97 0.96 0.95 0.94 0.93 0.92 0.90
71.1 0.98 0.98 0.9 6 0.95 0.94 0.94 0.95
93.3 1.00 0.99 0.97 0.96 0.95 0.95 0.92
115 .6
1)
Pod bodem mra zu
2)
Nad bodem varu
Korekční součinitele, etylenglykol/propylenglykol - procento (maximálně 30 %)
25 30 40 50 60 65 10 0
1) 1) 1) 1)
1) 1)
2) 2) 2) 2) 2) 2)
0.93 0.91 0.90 0.89 0.86
0.89 0.88

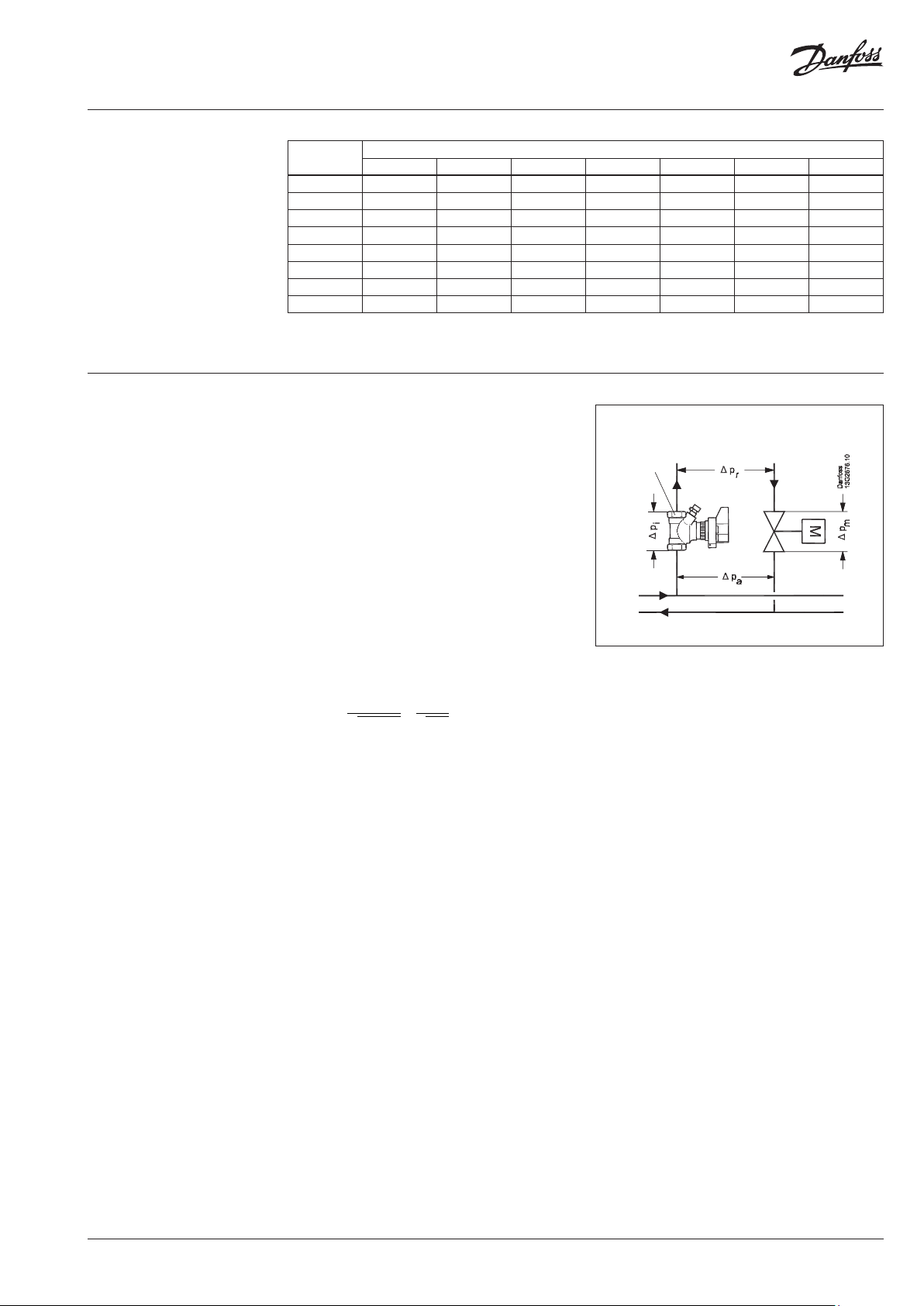

Příklad:
Zadání
Max. průtok pro soustavuQ = 2.0 m³/h
Δpr = 15 kPa
Δpa = 45 kPa
Δpm = 10 kPa
Δpi = Δpa – Δpv – Δpm
Δpi = 45 kPa – 15 kPa – 10KPa = 20 kPa
Správnou velikost ventilu a nastavení naleznete v
návrhovém diagramu na straně 7.
Q= 2.0 m³/h a Δpi = 20 kPa
1)
0.94
Na straně 12 vyhledejte průsečík a přednastavení ukazují
hodnotu 4,2 (ventil DN 20)
Nastavení lze rovněž vypočítat ze vzorce:
kv =
Q
m
∆p
bar
i
2.0
/h
=
= 4.5 m3/h
0.20
2
což odpovídá přednastavení 4,2 - viz strana 7 a 12.
Δpi Tlaková ztráta na ventilu LENO™ MSV-B
Δpm Tlaková ztráta na ventilu
Δpr Potřebný tlak pro stoupačku
Δpa Dostupný tlak pro stoupačku
AI100486471298cs-000401 | 9© Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Setting
Diagram průtoku, DN 15 LF LENO™ MSV-B DN 15 LF
10 | AI100486471298cs-000401 © Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Kv-value
2.5
2.0
1.5
1.0
0.5
Setting
Diagram průtoku, DN 15 LF
(continuous)
Nastavení Hodnota kV
0.0 0. 07
0.1 0.08
0.2 0.09
0.3 0.11
0.4 0.12
0.5 0.13
0.6 0.15
0.7 0.16
0.8 0.17
0.9 0.19
0.10 0.20
1.1 0.22
1.2 0.23
1.3 0.25
1.4 0.28
1.5 0.30
1.6 0.32
1.7 0.35
1.8 0.38
1.9 0.41
2.0 0.44
2.1 0.47
2.2 0.50
2.3 0.53
2.4 0.56
2.5 0.60
2.6 0.63
2.7 0.67
2.8 0.71
2.9 0.74
3.0 0.78
3.1 0.82
Nastavení Hodnota kV
3.2 0.86
3.3 0.89
3.4 0.93
3.5 0.97
3.6 1.01
3.7 1. 05
3.8 1.10
3.9 1.15
4.0 1.19
4.1 1.24
4.2 1. 29
4.3 1. 33
4.4 1. 38
4.5 1. 43
4.6 1.48
4.7 1. 52
4.8 1. 56
4.9 1.61
5.0 1.65
5.1 1.72
5.2 1.78
5.3 1. 86
5.4 1.94
5.5 2.03
5.6 2.10
5.7 2.17
5.8 2.23
5.9 2.30
6.0 2.36
6.1 2.42
6.2 2.47
Průtoková charakteristika
0
0 1.0 2.0 3.0 4.0 5.0 6.0
AI100486471298cs-000401 | 11© Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Setting
Diagram průtoku, DN 15 LENO™ MSV-B DN 15
12 | AI100486471298cs-000401 © Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Kv-value
3.5
3.0
2.5
2.0
1.5
1.0
0.5
Setting
Diagram průtoku, DN 15
(continuous)
Nastavení Hodnota kV
0.0 0.11
0.1 0 .12
0.2 0.13
0.3 0.14
0.4 0.16
0.5 0.19
0.6 0.20
0.7 0.21
0.8 0. 24
0.9 0.27
0.10 0.29
1.1 0.32
1.2 0.35
1.3 0.38
1.4 0.41
1.5 0.44
1.6 0.48
1.7 0.51
1.8 0.55
1.9 0.59
2.0 0.63
2.1 0.67
2.2 0.71
2.3 0.75
2.4 0.80
2.5 0.84
2.6 0.88
2.7 0.93
2.8 0.97
Nastavení Hodnota kV
2.9 1.02
3.0 1. 06
3.1 1.10
3.2 1.14
3.3 1.19
3.4 1. 23
3.5 1. 28
3.6 1. 34
3.7 1. 40
3.8 1. 46
3.9 1.52
4.0 1. 59
4.1 1.6 6
4.2 1.74
4.3 1. 82
4.4 1. 91
4.5 2.00
4.6 2.12
4.7 2.23
4.8 2. 33
4.9 2 .43
5.0 2.53
5.1 2.61
5.2 2.70
5.3 2.77
5.4 2.84
5.5 2.90
5.6 2.95
5.7 3.00
Průtoková charakteristika
0
0 1.0 2.0 3.0 4.0 5.0 6.0
AI100486471298cs-000401 | 13© Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Setting
Diagram průtoku, DN 20 LENO™ MSV-B DN 20
4.2
14 | AI100486471298cs-000401 © Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Kv-value
7
6
5
4
3
2
1
0
Setting
Diagram průtoku, DN 20
(continuous)
Nastavení Hodnota kV
0.0 0.13
0.1 0 .15
0.2 0.19
0.3 0. 24
0.4 0.30
0.5 0.37
0.6 0.45
0.7 0. 53
0.8 0 .61
0.9 0.68
0.10 0.76
1.1 0.84
1.2 0.92
1.3 0.99
1.4 1.06
1.5 1.13
1.6 1.21
1.7 1.28
1.8 1.35
1.9 1.43
2.0 1. 50
2.1 1.59
2.2 1. 67
2.3 1. 76
2.4 1.86
2.5 1.9 6
2.6 2.07
2.7 2.19
2.8 2.31
Nastavení Hodnota kV
2.9 2.44
3.0 2.58
3.1 2.72
3.2 2. 87
3.3 3.03
3.4 3.19
3.5 3.36
3.6 3. 53
3.7 3.70
3.8 3. 87
3.9 4.05
4.0 4.23
4.1 4.40
4.2 4.58
4.3 4.75
4.4 4.91
4.5 5.07
4.6 5.22
4.7 5. 37
4.8 5.51
4.9 5.64
5.0 5.77
5.1 5.88
5.2 5.99
5.3 6.09
5.4 6.19
5.5 6. 29
5.6 6.39
5.7 6.49
5.8 6.60
Průtoková charakteristika
0 1.0 2.0 3.0 4.0 5.0 6.0
AI100486471298cs-000401 | 15© Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Setting
Diagram průtoku, DN 25 LENO™ MSV-B DN 25
16 | AI100486471298cs-000401 © Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Kv-value
10
Setting
Diagram průtoku, DN 25
(continuous)
Nastavení Hodnota kV
0.0 0. 33
0.1 0.44
0.2 0. 53
0.3 0 .61
0.4 0.68
0.5 0.74
0.6 0.79
0.7 0.85
0.8 0 .91
0.9 0.96
0.10 1.03
1.1 1.09
1.2 1.16
1.3 1.24
1.4 1.32
1.5 1.41
1.6 1.50
1.7 1.60
1.8 1.70
1.9 1.80
2.0 1. 91
2.1 2.03
2.2 2.15
2.3 2.26
2.4 2.39
2.5 2.51
2.6 2.64
2.7 2 .76
2.8 2.89
2.9 3.02
3.0 3.15
Nastavení Hodnota kV
3.1 3.28
3.2 3.41
3.3 3.54
3.4 3.68
3.5 3.81
3.6 3.95
3.7 4.09
3.8 4.24
3.9 4.39
4.0 4. 55
4.1 4.71
4.2 4.88
4.3 5.05
4.4 5.23
4.5 5.42
4.6 5.62
4.7 5.83
4.8 6.05
4.9 6 .27
5.0 6 .51
5.1 6.75
5.2 7.0 0
5.3 7.2 6
5.4 7.53
5.5 7.8 0
5.6 8.06
5.7 8.33
5.8 8 .59
5.9 8.84
6.0 9.08
6.1 9.30
6.2 9.50
Průtoková charakteristika
8
6
4
2
0
0 1.0 2.0 3.0 4.0 5.0 6.0
AI100486471298cs-000401 | 17© Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Setting
Diagram průtoku, DN 32 LENO™ MSV-B DN 15 LF
18 | AI100486471298cs-000401 © Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Kv-value
16
12
Setting
Diagram průtoku, DN 32
continuous)
Nastavení Hodnota kV
0.0 0.50
0.1 0.75
0.2 0.95
0.3 1.13
0.4 1. 29
0.5 1.45
0.6 1. 62
0.7 1. 80
0.8 1. 99
0.9 2. 20
0.10 2.42
1.1 2.66
1.2 2.92
1.3 3.19
1.4 3.47
1.5 3.75
1.6 4.05
1.7 4.36
1.8 4.67
1.9 4.98
2.0 5.30
2.1 5.63
Průtoková charakteristika
Nastavení Hodnota kV
2.2 5.97
2.3 6. 32
2.4 6.68
2.5 7. 06
2.6 7. 46
2.7 7.89
2.8 8.34
2.9 8.83
3.0 9. 35
3.1 9.92
3.2 10.52
3.3 11 .16
3.4 11. 85
3.5 12. 51
3.6 13.23
3.7 13.9 8
3.8 14. 74
3.9 15. 49
4.0 16 .23
4.1 16.91
4.2 17. 51
4.3 18.0 0
4
0
0 1.0 2.0 3.0 4.0
AI100486471298cs-000401 | 19© Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Setting
Diagram průtoku, DN 40 LENO™ MSV-B DN 40
20 | AI100486471298cs-000401 © Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Kv-value
30
25
20
15
10
Setting
Diagram průtoku, DN 40
(continuous)
Nastavení Hodnota kV
0.0 1. 06
0.1 1.21
0.2 1. 38
0.3 1. 56
0.4 1.76
0.5 1.97
0.6 2.20
0.7 2.43
0.8 2.68
0.9 2.93
1.0 3.19
1.1 3.46
1.2 3.73
1.3 4.01
1.4 4.29
1.5 4.58
1.6 4.87
1.7 5.17
1.8 5.47
1.9 5.78
2.0 6.09
2.1 6.41
2.2 6 .74
2.3 7. 09
2.4 7. 44
2.5 7. 80
2.6 8 .18
2.7 8.58
Nastavení Hodnota kV
2.8 9.00
2.9 9. 44
3.0 9.9 0
3.1 10 .38
3.2 10.89
3.3 11. 43
3.4 12.00
3.5 12.60
3.6 13.22
3.7 13.88
3.8 14.56
3.9 15. 28
4.0 16.02
4.1 16.79
4.2 17. 57
4.3 18.3 8
4.4 19.19
4.5 20.02
4.6 20.82
4.7 21.61
4.8 22. 38
4.9 23.12
5.0 23.81
5.1 24.44
5.2 25.00
5.3 25.46
5.4 25.80
5.5 26.00
Průtoková charakteristika
5
0
0 1.0 2.0 3.0 4.0 5.0 6.0
AI100486471298cs-000401 | 21© Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Setting
Diagram průtoku, DN 50 LENO™ MSV-B DN 50
22 | AI100486471298cs-000401 © Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B
Kv-value
40
30
20
10
Setting
Diagram průtoku, DN 50
(continuous)
Nastavení Hodnota kV
0.0 1.74
0.1 2.03
0.2 2.28
0.3 2 .51
0.4 2.73
0.5 2.95
0.6 3.16
0.7 3.38
0.8 3 .61
0.9 3.85
1.0 4.10
1.1 4.37
1.2 4.65
1.3 4.95
1.4 5.26
1.5 5.59
1.6 5.93
1.7 6.28
1.8 6.64
1.9 7. 01
2.0 7. 39
2.1 7. 78
2.2 8.17
2.3 8.56
2.4 8.96
2.5 9.36
2.6 9.76
2.7 10 .17
2.8 10 .58
2.9 10.99
3.0 11. 41
3.1 11. 84
3.2 12. 27
Nastavení Hodnota kV
3.3 12. 71
3.4 13.16
3.5 13. 62
3.6 14.10
3.7 14.6 0
3.8 15.12
3.9 15.66
4.0 16 .23
4.1 16 .84
4.2 17. 47
4.3 18.14
4.4 18 .84
4.5 19.5 9
4.6 20. 38
4.7 21.21
4.8 22.08
4.9 23.00
5.0 23.96
5.1 24.96
5.2 26.00
5.3 27.07
5.4 28 .17
5.5 29.30
5.6 30.44
5.7 31.6 4
5.8 32.83
5.9 34.01
6.0 35.14
6.1 36.23
6.2 37. 24
6.3 38.14
6.4 38.93
6.5 39.56
6.6 40.00
Průtoková charakteristika
0
0 1.0 2.0 3.0 4.0 5.0 6.0 7.0
AI100486471298cs-000401 | 23© Danfoss | 2020.06
Datový list Manuálně seřizovací, uzavírací a měřící ventil LENO™ MSV-B

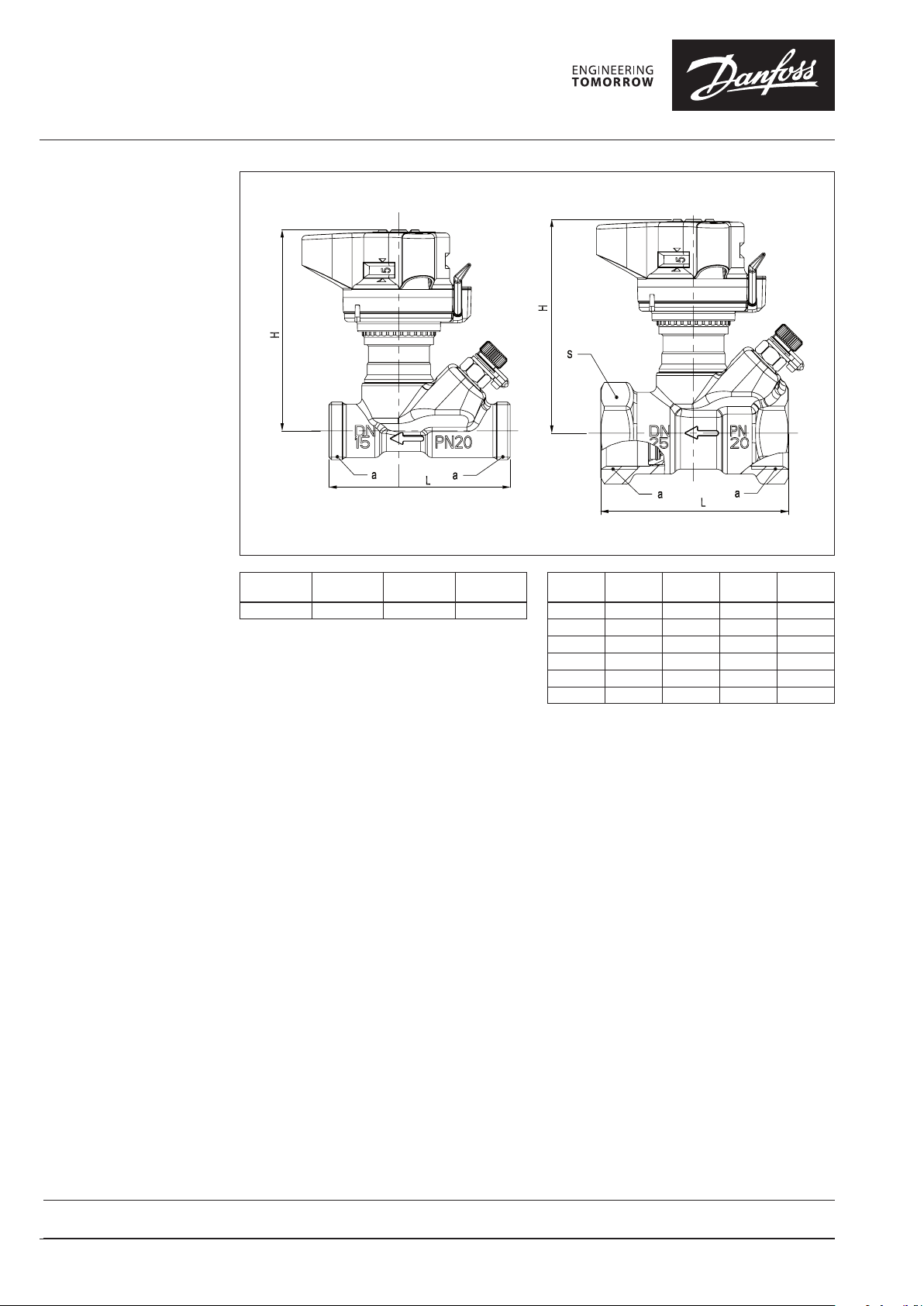

Rozměry
Velikost
(DN)
15 G ¾ A 76 92
ISO 228-1
a (mm)
L
(mm)
H
(mm)
Velikost
ISO 228-1
(DN)
15 G ½ 76 92 27
20 G ¾ 80 95 32
25 G 1 86 98 41
32 G 1¼ 102 121 50
40 G 1½ 102 12 5 55
50 G2 130 129 67
a (mm)L(mm)
H
(mm)
S
(mm)
Danfoss s.r.o.
Heating Segment • danfoss.cz • +420 228 887 666 • E-mail: zakaznickyservis@danfoss.com
Danfoss nepřejímá odpovědnost za případné chyby v katalozích, brožurách a dalších tiskových materiálech. Danfoss si vyhrazuje právo změnit své výrobky bez předchozího upozornění.
To se týká také výrobků již objednaných za předpokladu, že takové změny nevyžadují dodatečné úpravy již dohodnutých podminek. Všechny ochranné známky uvedené v tomto materiálu jsou
majetkem příslušných společností. Danfoss a všechny logotypy Danfoss jsou chráněnými obchodními značkami Danfoss A/S. Všechna práva vyhrazena.
© Danfoss | DHS-SMDBT/SI | 2020.0624 | AI100486471298cs-000401
Loading...
