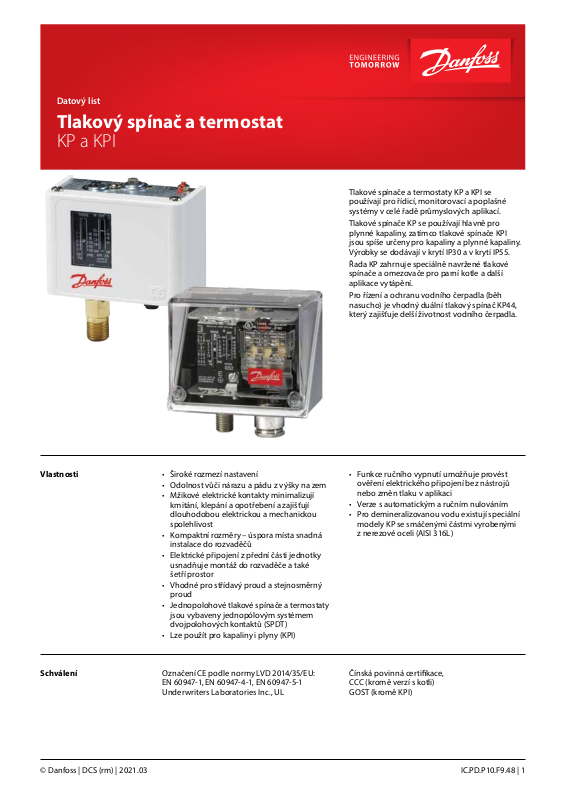

Danfoss KP 35, KP 36, KPI 35, KPI 36, KPI 38 Data sheet

Datový list

Tlakový spínač a termostat KP a KPI

Tlakové spínače a termostaty KP a KPI se používají pro řídicí, monitorovací a poplašné systémy v celé řadě průmyslových aplikací.

Tlakové spínače KP se používají hlavně pro plynné kapaliny, zatímco tlakové spínače KPI jsou spíše určeny pro kapaliny a plynné kapaliny. Výrobky se dodávají v krytí IP30 a v krytí IP55.

Řada KP zahrnuje speciálně navržené tlakové spínače a omezovače pro parní kotle a další aplikace vytápění.

Pro řízení a ochranu vodního čerpadla (běh nasucho) je vhodný duální tlakový spínač KP44, který zajišťuje delší životnost vodního čerpadla.

Vlastnosti • Široké rozmezí nastavení

• Odolnost vůči nárazu a pádu z výšky na zem

• Mžikové elektrické kontakty minimalizují kmitání, klepání a opotřebení a zajišťují dlouhodobou elektrickou a mechanickou spolehlivost

• Kompaktní rozměry – úspora místa snadná instalace do rozvaděčů

• Elektrické připojení z přední části jednotky usnadňuje montáž do rozvaděče a také šetří prostor

• Vhodné pro střídavý proud a stejnosměrný proud

• Jednopolohové tlakové spínače a termostaty jsou vybaveny jednopólovým systémem dvojpolohových kontaktů (SPDT)

• Lze použít pro kapaliny i plyny (KPI)

Schválení Označení CE podle normy LVD 2014/35/EU:

EN 60947-1, EN 60947-4-1, EN 60947-5-1 Underwriters Laboratories Inc., UL

• Funkce ručního vypnutí umožňuje provést ověření elektrického připojení bez nástrojů nebo změn tlaku v aplikaci

• Verze s automatickým a ručním nulováním

• Pro demineralizovanou vodu existují speciální modely KP se smáčenými částmi vyrobenými z nerezové oceli (AISI 316L)

Čínská povinná certikace, CCC (kromě verzí s kotli) GOST (kromě KPI)

IC.PD.P10.F9.48 | 1

Datový list | Tlakový spínač a termostat, KP a KPI

Technické údaje

Jednopolohový tlakový spínač

Popis KP 35, KP 36 KPI 35, KPI 36 KPI 38

Okolní teplota [°C] -40 až 65 °C (po dobu max. 2 hodin až 80 °C) Teplota média [°C] -40 až 100 °C

Kapalina Plynná média Plynná média a kapaliny

Součásti v kontaktu s kapalinou

Systém kontaktů

Zatížení kontaktů, stříbrné

Zatížení kontaktů, sada pozlacených kontaktů

Krytí, stupeň IP30

Krytí, stupeň IP44 Montuje se jako IP30 s horním krytem, objednací číslo 060-109766

Krytí, stupeň IP55

Kabelový vstup Pryžová kabelová průchodka pro kabely s průměrem 6–14 mm Namontováno na opěrné

desce / nástěnné konzole Namontováno na úhlové

konzole

Vlnovec

Lisovaná spojka

Fosforový bronz nebo nerezová ocel

Snadno obrobitelná ocel (poniklovaná) nebo nerezová ocel

Fosforový bronz Nerezová ocel

Mosaz

Snadno obrobitelná ocel (poniklovaná)

Potrubí

Jednopólový dvojpolohový spínač (SPDT)

Střídavý proud:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Stejnosměrný proud:

DC-13: 12 W, 220 V

Viz informace na straně 15

Jednotka musí být namontována na rovný povrch / plochou spojku a všechny nepoužité otvory musí být zakryty

Jednotka namontovaná ve speciálním krytí IP55, objednací č. 060-033066 nebo 060-062866

Odolnost vůči vibracím v rozsahu 0–1 000 Hz, 4 g [1 g = 9,81 m/s

Nedoporučuje se v místech, kde dochází k vibracím

Střídavý proud:

AC-1: 10 A, 440 V AC-3: 6 A, 440 V AC-15: 4 A, 440 V

Stejnosměrný proud:

DC-13: 12 W, 220 V

Verze pro kotle KP 34, KP 35, KP 36, KP 37

Pára, vzduch, plynná média a kapaliny

Střídavý proud:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Stejnosměrný proud:

DC-13: 12 W, 220 V

2



Datový list | Tlakový spínač a termostat, KP a KPI

Objednávání Tlakový spínač, typy KP 35 a KP 36

Přípustný

provozní

Typ

Rozsah

nastavení P

e

Tlakový

rozdíl

[bar] [bar] [bar] [bar]

- 0,2–7, 5 0,7–4,0 17 22 G ¼

KP 35

- 0,2–7, 5 0,7–4,0 17 22 G ¼

2,0–14,0 0,7–4,0 17 22 G ¼

KP 36

2,0–14,0 0,7–4,0 17 22 G ¼ 4,0–12,0 0,5 –1,6 17 22 G ¼ 4,0–12,0 0,5 –1,6 17 22 G ¼ 4,0–12,0 0,5 –1,6 17 22 G ¼

1

) Dostupné pouze na asijském trhu

2

) Transparentní pouzdro IP55

3

) Provedení z nerezové oceli, netransparentní pouzdro IP55

Tlakový spínač, typy KPI 35 – KPI 38

Rozsah

Typ

nastavení P

[bar] [bar] [bar] [bar]

-0,2–8,0 0,4 –1,5 18 18 G ¼

KPI 35

-0,2–8,0 0,4 –1,5 18 18 G ¼

-0,2–8,0 0,5–2,0 18 18 G ¼

-0,2–8,0 0,4 –1,5 18 18 G ¼ 4,0–12,0 0,5–1,6 18 18 G ¼

KPI 36

4,0–12,0 0,5–1,6 18 18 G ¼ 2,0–12,0 0, 5–1,6 18 18 G ¼ 2,0–12,0 0, 5–1,6 18 18 G ¼

KPI 38

1

) Transparentní pouzdro IP55

2

) Netransparentní pouzdro IP55

8,0–28,0 1,8–6,0 30 30 G ¼ 8,0–28,0 1,8–6,0 30 30 G ¼

e

Tlakový

rozdíl

Přípustný

provozní

tlak P

e

Max.

zkušební

tlak

Max.

zkušební

tlak

Tlakové

připojení

Tlakové

připojení

Materiál

kontaktu

A stříbro

A pozlacený 060-504766 A stříbro 060-538666 2) A stříbro 060-450366 3)

A stříbro

A zlato 060 -113766 A stříbro 060 -538766 2) A stříbro 06 0-12216 6 A zlato 0 60 -114 46 6 A stříbro 060 -450166 3)

Objednací číslo

Materiál

kontaktu

A stříbro 060 -121766 A pozlacený 06 0-31646 6 A stříbro 060 -12196 6 A stříbro 060-315766 1) A stříbro 060 -118966 A pozlacený 0 60 -1138 66 A stříbro 060 -316966 A stříbro 060 -319366 2) A stříbro 060-508166 A stříbro 060-5 41866 2

060 -1133 66

060 -1133 91 1)

060-110866

060-110891 1)

Objednací

číslo

Tlakový spínač, typy KP 34 – KP 37, verze pro kotle

Max.

zkušební

tlak

Materiál

kontaktu

Objednací

číslo

Typ

KP 34

KP 35

KP 36

KP 37

Rozsah

nastavení P

e

Tlakový

rozdíl

Reset

Tlakové

připojení

[bar] [bar] [bar] [bar]

0,1–1,0 0,1–0,4 Automaticky G ½ A 4,0 stříbro 060-216466

0,1–1,0 0,2 Manuální G ½ A 4,0 stříbro 060-216366 0,4–3,4 0,4–2,2 Automaticky G ½ A 10 stříbro 060-216666 0,4–3,4 0,5 Manuální G ½ A 10 stříbro 060-216566

1,0–10,0 0,7–4,0 Automaticky G ½ A 17 stříbro 060 -21596 6 1,0–10,0 0,7 Manuální G ½ A 17 stříbro 060-216066 4,0–20,0 1,8 –3,1 Automaticky G ½ A 28 stříbro 0 60-216166 4,0–20,0 3,0 Manuální G ½ A 28 stříbro 060 -216266

Datový list | Tlakový spínač a termostat, KP a KPI

Systém kontaktů a použití

Nastavení

Typ spínače – jednopólový, dvojpolohový

Potrubí

SPDT

Rozsah

Akce spínače Použití

1. Svorka 1–4 sepne při vysokém tlaku a rozepne při nízkém, svorku 1–2 lze použít jako alarm při nízkém tlaku

2. Svorka 1–2 rozepne při vysokém tlaku a sepne při nízkém, svorku 1– 4 lze použít jako alarm při vysokém tlaku

1. Vypnutí při nízkém tlaku

2. Vypnutí při vysokém tlaku

Tlakový rozdíl

Poznámka:

U nízkotlakých presostatů se tlak při restartování rovná vypínací tlak plus tlakový rozdíl.

Spínací a vypínací tlak systému je vždy nutné zkontrolovat pomocí přesného manometru.

Nastavení tlaku u spínačů s automatickým resetem.

1. Nastavte spínací tlak na stupnici „CUT-IN“ (stupnice rozsahu).

2. Nastavte tlakový rozdíl na stupnici „DIFF“.

Vypínací tlak musí být vyšší než hodnota absolutního vakua (p U vysokotlakých presostatů se tlak při

= -1 bar).

e

restartování rovná vypínací tlak mínus tlakový rozdíl.

Tlakové spínače s ručním resetem

Nastavte vypínací tlak na stupnici „CUT-OUT“ (stupnice rozsahu). Vysokotlaké omezovače lze ručně resetovat, když se tlak rovná dorazový tlak mínus tlakový rozdíl.

60-973.13.10

60-972.13.10

4

3

1 13 2 12 8

13 122

13

60-776.17.10

60-974.12.10

4 3 1 13 2 12

1

13 2 12

Datový list | Tlakový spínač a termostat, KP a KPI

Konstrukce/Funkce

1. Nastavovací vřeteno

2. Nastavovací vřeteno rozdílu tlaků

3. Hlavní raménko

4. Hlavní pružina

5. Diferenční pružina

6. Vlnovec

7. Lisovaná spojka

8. Systém kontaktů

9. Svorky

10. Zemnicí svorka

11. Kabelový vstup

12. Omega pružina (KPI)

12. Páčka (KP)

13. Pojistný šroub

14. Ruční reset

Schéma tlakového spínače KP

5

4

9

10

6 7

Schéma tlakového spínače KPI

2 4 1

10

6 7

1

3

Danfoss

2

1

4

1

2

Danfoss

5

6

11

Danfoss

8

5

9

7

3

2

4

1

4

6

8

11

Danfoss

5

8

11

7

11

Schéma tlakového spínače KP, verze pro kotle

3

3 1

2

4

10

6

7

Systém kontaktů u tlakových spínačů KP je vybaven mžikovou funkcí. To znamená, že vlnovec je aktivní pouze při dosažení hodnoty pro zapnutí nebo vypnutí. Vlnovec se připojuje k tlaku řízeného zařízení prostřednictvím konektoru (7).

4 1

14

11

Danfoss

60-1356.11.10

3

1

8

4

9

6

4

1

2

7

Danfoss

Tlakové spínače Danfoss KPI jsou konstruovány tak, aby se vlnovec pohyboval úměrně změně tlakového spínače. Pro zajištění mžikové funkce při přepnutí kontaktu je mezi vlnovcem a systémem kontaktů umístěna omega pružina.

2

12

8

5

11

60-1355.11.10

IC.PD.P10.F9.48 | 5

84

44

6128 – 30

Danfoss

60-1358.11

60-1357.11

60-221.13

Danfoss

60-221.13

Datový list | Tlakový spínač a termostat, KP a KPI

Rozměry [mm] a hmotnosti [kg]

Tlakový spínač, typy KP 35, KP 36, KPI 35, KPI 36 a KPI 38

Standardní krytí IP30

=14

Krytí IP55

Danfoss

60-9059.10

Čistá hmotnost přibl. 0,3 kg

Rozměry [mm] a hmotnosti [kg]

(verze pro kotle)

Nástěnná konzola Úhlová konzola

Danfoss

Tlakový spínač, typy KP 35 a KP 36 Tlakový spínač, typ KP 34

Danfoss

Pryžo vá průchodka pro kabe l 6–14 mm

G ½ A

Čistá hmotnost přibl. 0,34 kg

Pryžo vá průchodka pro kabe l 6–14 mm

G ½ A

Čistá hmotnost přibl. 0,43 kg

IC.PD.P10.F9.48 | 6

Danfoss

Datový list | Tlakový spínač a termostat, KP a KPI

Příslušenství pro tlakové spínače KP

Díl Symbol Popis Celkem Objednací číslo

Konzoly s montážními šrouby a podložkami

Přišroubovaný kabelový vstup

Těsnicí šroub

Horní kryt

Ochranné víčko

Nástěnná konzola pro KP 1 060-105566

Úhlová konzola pro KP 1 060-105666

PG 13,5 se speciální maticí Pro kabely s průměrem 6–14 mm

Pro utěsnění nastavení KP 2 0 60-105766

Pokud je konzola namontována na zadní desku krytu, budou mít termostaty KP stupeň krytí IP44. Kryt chrání nastavovací vřetena

Ochranné víčko pro tlakové spínače KP a termostaty. Chraňte jednotku před deštěm a vlhkostí. Stupeň krytí: IP44 Materiál: Polyetylen Max. teplota okolního prostředí: 65 °C Min. teplota okolního prostředí: -40 °C

1 060-1059 66

1 0 60-109766

1 060-003166

IP55 netransparentní pouzdro

IP55 transparentní pouzdro

Pokud existuje riziko vystavení jednotky silnému působení vody, lze dosáhnout lepšího stupně krytí při montáži produktu do pouzdra se speciálním krytím IP55

1 060-033066

1 060-062866

Datový list | Tlakový spínač a termostat, KP a KPI

Technické údaje Duální tlakový spínač

Okolní teplota [°C] -40 až 65 °C (po dobu max. 2 hodin až 80 °C) Teplota média [°C] Max. 100 °C Kapalina Kapaliny

Součásti v kontaktu s kapalinou

Systém kontaktů

Zatížení kontaktů, stříbrné

Krytí IP22 Kabelový vstup Pryžová kabelová průchodka pro kabely s průměrem 6–14 mm Namontováno na opěrné desce

nebo nástěnné konzole Montáž na úhlové konzole Nedoporučuje se v místech, kde dochází k vibracím

Vlnovec Fosforový bronz, CuSn6 Lisovaná spojka Snadno obrobitelná ocel (poniklovaná)

levá

strana

Střídavý proud:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Stejnosměrný proud:

DC-13: 12 W, 220 V

Odolnost vůči vibracím v rozsahu 0–1 000 Hz, 4 g [1 g = 9,81 m/s

pravá

strana

ruční

start

2



Objednávání

Tlakový spínač, typ KP 44

Tlakový rozsah Tlakový rozdíl Přípustný

Ovládání Bezpečnost Ovládání Bezpečnost

[bar] [bar] [bar] [bar] [bar] [bar]

2,0–12,0 0,5–6,0 0,7–4,0 1,0

provozní

tlak P

e

Levá

strana: 17

Pravá

strana: 17

Max.

zkušební

tlak

Levá

strana: 25

Pravá

strana: 19

Tlakové

připojení

2 x G ¼ A stříbro 060-001366

Materiál

kontaktu

Objednací

číslo

60-1175.12.10

1 6 14 2 13 9 4 14

12 10 8

Datový list | Tlakový spínač a termostat, KP a KPI

Konstrukce/Funkce Schéma hlavních kontaktů tlakového spínače KP 44

3

1. Nastavovací vřeteno tlaku vlevo

5

2. Nastavovací vřeteno rozdílu tlaků

11

3. Hlavní raménko

4. Nastavovací vřeteno tlaku vpravo

5. Hlavní pružina

6. Diferenční pružina

7. Vlnovec

8. Tlaková připojení

7

9. Systém kontaktů

10. Svorka

8

11. Zemnicí svorka

12. Kabelový vstup

13. P áčka

14. Pojistná deska

15. Impulzní páčka

Přívod vody ze zásobníku nebo ze studny

Systém kontaktů u modelu KP 44 je vybaven mžikovou funkcí a umožňuje pohyb vlnovce pouze v případě, že je dosaženo spínací nebo vypínací hodnoty. Pokud dochází voda ve studni nebo v zásobníku, čerpadlo již nebude moci zvýšit tlak na vypínací hodnotu. Proto čerpadlo dále poběží – možná bez vody. Nicméně tlakový spínač KP 44 zastaví čerpadlo, jakmile tlak v pravém vlnovci klesne pod hodnotu bezpečného vypnutí. Čerpadlo lze znovu spustit zvednutím impulzní páčky. Čerpadlo bude pracovat i po uvolnění impulzní páčky, pokud je tlak v pravém vlnovci vyšší než hodnota bezpečného vypnutí plus pevný rozdíl 1 bar. Pokud tomu tak není, čerpadlo se znovu vypne, což signalizuje nedostatečný přívod vody.

Danfoss

5

15

7

Přívod tlakové vody přímo do čerpadla

Pokud dojde k přerušení přívodu vody, čerpadlo již nebude moci zvýšit tlak na vypínací hodnotu. Proto čerpadlo dále poběží – možná bez vody. Nicméně tlakový spínač KP 44 zastaví čerpadlo, jakmile tlak v sacím potrubí čerpadla klesne pod hodnotu bezpečného vypnutí. Jakmile sací tlak čerpadla dosáhne hodnoty o 1 bar vyšší než hodnota bezpečného vypnutí, čerpadlo se automaticky znovu spustí. K automatickému spuštění dojde pouze tehdy, pokud je k sacímu potrubí čerpadla připojen pravý vlnovec. Je třeba zabránit vzniku vzduchových kapes, aby se čerpadlo nespustilo při zvýšení tlaku vzduchu bez přítomnosti vody.

V soustavě s tlakovou vodou, kde se voda čerpá ze studny nebo z otevřené nádrže, jsou oba vlnovce připojeny k výstupu tlaku na straně vzduchu v tlakovém potrubí čerpadla, je-li to možné.

V systému s Rootsovou vývěvou, která přijímá vodu pod tlakem, je pravý vlnovec připojen

• k nízkotlaké straně čerpadla pro automatické spuštění

• k vysokotlaké straně čerpadla pro ruční spuštění

Levý vlnovec je vždy připojen k vysokotlaké straně čerpadla.

IC.PD.P10.F9.48 | 9

60-1178.12

Datový list | Tlakový spínač a termostat, KP a KPI

Nastavení

Rozměry [mm] a hmotnosti [kg]

Nastavení bezpečnostního vypínače

Pravý vlnovec automaticky vypne čerpadlo při nastavené hodnotě bezpečnostního vypnutí. Pokud je použito automatické spuštění, proběhne, když tlak dosáhne hodnoty 1 bar nad nastavenou hodnotou. Ruční zapnutí provedete zvednutím impulzní páčky a jejím opětovným uvolněním, jakmile tlak vzroste o min. 1 bar.

Požadovaný tlak přívodu vody ≥ 2,3 baru ≥ 4,0 bary ≥ 5,0 barů ≥ 8,0 barů Nastavení vypínacího řídicího tlaku 3,0 bary 5,0 barů 8,0 barů 12 barů Tlakový rozdíl 0,7 baru 1,0 bar 3,0 bary 4,0 bary Nastavení spínacího řídicího tlaku 2,3 baru 4,0 bary 5,0 barů 8,0 barů Max. nastavení bezpečnostního vypínače 0,8 baru 2,5 baru 3,5 baru 6,0

1

) 6,0 barů je normální max. nastavená hodnota

Nastavení řídicího tlaku

Nastavená hodnota vypínacího řídicího tlaku je nastavena na levé stupnici nastavení tlaku.

Nastavená hodnota bezpečnostního vypnutí je normálně určena statickým tlakem (vodní sloupec). Nicméně aby nedošlo k rušení interakce signálu, je třeba zajistit, aby byla nastavená hodnota bezpečnostního vypnutí alespoň o 1,5 baru nižší než spínací hodnota řídicího tlaku. Příklady nastavení tlaku jsou uvedeny v následující tabulce.

1

 baru

Rozdíl tlaků je nastaven od 0,7 do 4 barů. Hodnota spínacího řídicího tlaku bude vypínací řídicí tlak mínus tlakový rozdíl.

Danfoss

Čistá hmotnost přibl. 0,5 kg

Příslušenství pro tlakové spínače KP 44

Díl Symbol Popis Celkem Objednací číslo

Nástěnná konzola 1 060-105566

Konzoly s montážními šrouby a podložkami

Přišroubovaný kabelový vstup

Těsnicí šroub

Úhlová konzola 1 060-105666

Přišroubovaný kabelový vstup Pg 13,5 se speciální maticí pro kabely 6–14 mm

Pro utěsnění nastavení KP 2 06 0-105766

1 0 60-1059 66

IC.PD.P10.F9.48 | 10

Datový list | Tlakový spínač a termostat, KP a KPI

Technické údaje

Jednopolohový termostat

Okolní teplota [°C] -40 až 65 °C (po dobu max. 2 hodin až 80 °C) Materiál snímače Pocínovaná měď Cu/Sn5

Systém kontaktů

Zatížení kontaktů, stříbrné

Zatížení kontaktů, sada pozlacených kontaktů

Krytí, stupeň IP30

Krytí, stupeň IP44 Montuje se jako IP30 s horním krytem, objednací číslo 060-109766

Krytí, stupeň IP55

Kabelový vstup Vstup pro kabely s průměrem 6–14 mm Namontováno na opěrné desce

nebo nástěnné konzole Namontováno na úhlové konzole Nedoporučuje se v místech, kde dochází k vibracím

Potrubí

Jednopólový dvojpolohový spínač (SPDT)

Střídavý proud:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Stejnosměrný proud:

DC-13: 12 W, 220 V

Viz informace na straně 15

Jednotka musí být namontována na rovný povrch / plochou spojku a všechny nepoužité otvory musí být zakryty

Jednotka namontovaná ve speciálním krytí IP55, objednací č. 060-033066 nebo 060-062866. Výjimka: KP 75

Odolnost vůči vibracím v rozsahu 0–1 000 Hz, 4 g [1 g = 9,81 m/s

2



Objednávání

Termostat, typy KP 75–KP 81

Rozsah

Typ

KP 75

KP 78 30–90 5–15 150 2 stříbro 060L118466 KP 79 50 –100 5–15 150 2 stříbro 060L112666 KP 81 80 –150 7–20 200 2 stříbro 060L112566 KP 81 80 –150 7–20 200 3 stříbro 060L118366 KP 81 80 –150 7–20 200 5 stříbro 060L117066 KP 81

(max. reset)

nastavení

[°C] [°C] [°C] [m]

0–40 3–10 80

80 –150

Tlakový

rozdíl

8

(max. reset)

Max. teplota

snímače

200 2 stříbro 060L115566

Délka kapilární

trubice

Prostorový

snímač

Prostorový

snímač

Materiál

kontaktu

stříbro 06 0L12126 6

pozlacený 060L117166

Objednací

číslo

7

11

10

60-971.13.10

12118

1

4

5

6

8

7

12

11

Danfoss

60-970.12.10

8

7

12

11

12

7

Datový list | Tlakový spínač a termostat, KP a KPI

Konstrukce/Funkce Schéma termostatu KP, typy KP 78, KP 79, KP 81

1. Nastavovací vřeteno teploty

2. Nastavovací vřeteno rozdílu tlaků

3. Hlavní raménko

4. Hlavní pružina

5. Diferenční pružina

6. Vlnovec

7. Snímač

8. Systém kontaktů

9. Svorky

10. Zemnicí svorka

11. Kabelový vstup

12. Pá čk a

10

7

12

2

3

4

5

9

8

9

6

Danfoss

Prostorový snímač KP 75

1

2

3

4

5

6

Systém kontaktů u termostatů KP je vybaven mžikovou funkcí. To znamená, že vlnovec je aktivní pouze při dosažení hodnoty pro zapnutí nebo vypnutí.

12

8

11

7

Náplně

6. Vlnovec

7. Snímač

13. Kapilární trubice

Nastavení

7

oss

6

13

Danfoss

60-909.11.10

Termostaty s automatickým resetem

Nastavte horní mezní teplotu na stupnici rozsahu. Potom nastavte tlakový rozdíl na stupnici DIFF. Teplota nastavená na stupnici rozsahu je také teplota, při které dochází k přepnutí kontaktu při rostoucí teplotě. Kontakty se přepnou, když teplota klesne na hodnotu nižší, než je nastavená na stupnici DIFF. Pokud se při nižším nastavení systém nespustí/ nezastaví, možná je příčinou nastavení příliš vysokého rozdílu.

Absorpční náplň

Náplň se skládá částečně z přehřátého plynu a částečně z pevné látky s velkou absorpční plochou. Pevné látky se koncentrují ve snímači (7) a tudíž je to vždy snímač, který obsahuje část termostatického prvku s regulací teploty. Snímač může být umístěn jak na teplejší, tak na chladnější místo než pouzdro termostatu a kapilární trubice. Pokud ho však umístíte na místo, kde je okolní teplota vyšší nebo nižší než 20 °C, může to ovlivnit přesnost stupnice.

Termostaty s minimálním resetem

Nastavte teplotu na stupnici rozsahu. Nastavení rozdílu je pevně dané. Jednotky s min. resetem se znovu spustí, jakmile teplota na snímači termostatu vzroste o hodnotu větší, než je pevně nastavený rozdíl.

Termostaty s maximálním resetem

Nastavte teplotu zastavení na stupnici rozsahu. Nastavení rozdílu je pevně dané. Jednotky s max. resetem se znovu spustí, jakmile teplota na snímači termostatu klesne o hodnotu větší, než je pevně nastavený rozdíl.

IC.PD.P10.F9.48 | 12

60-298.16

61 14

84

60-435.13

60-663.11

60-221.13

Danfoss

60-221.13

Datový list | Tlakový spínač a termostat, KP a KPI

Rozměry [mm] a hmotnosti [kg]

Termostat, typy KP 75, KP 78, KP 79, KP 81

Danfoss

Čistá hmotnost přibl. 0,4 kg

Krytí IP55

Snímač KP 75: Pocínovaná měď Cu/Sn 5

Danfoss

Snímač KP 78, 79, 81: Pocínovaná měď Cu/Sn 5

Nástěnná konzola Úhlová konzola

Danfoss

IC.PD.P10.F9.48 | 13

Datový list | Tlakový spínač a termostat, KP a KPI

Příslušenství pro termostaty KP

Díl Symbol Popis Celkem

Objednací

číslo

Konzoly s montážními šrouby a podložkami

Držák snímače

Přišroubovaný kabelový vstup

Těsnicí šroub

Horní kryt

Nástěnná konzola pro KP 1 060-105566

Úhlová konzola pro KP 1 060-105666

Držák snímače pro montáž na stěnu se čtyřmi svorkami pro kapilární trubice a s 9 kolíky 12 mm

PG 13,5 se speciální maticí Pro kabely s průměrem 6–14 mm Standardní kabelový vstup Pg 16 lze použít pro kabely s průměrem 8–16 mm

Pro utěsnění nastavení KP 2 06 0-10 5766

Pokud je konzola namontována na zadní desku krytu, budou mít termostaty KP stupeň krytí IP44. Kryt chrání nastavovací vřetena

1 017-420166

1 0 60-1059 66

1 0 60-10 9766

Ochranné víčko

Ochranná jímka senzoru

Tepelně vodivá hliníková pasta

Mosaz Nerezová ocel

Přípustný tlak média v trubici snímače

Tuba

Ochranné víčko pro tlakové spínače KP a termostaty. Chraňte jednotku před deštěm a vlhkostí. Stupeň krytí: IP44 Materiál: Polyetylen Max. teplota okolního prostředí: 65 °C Min. teplota okolního prostředí: -40 °C

Pro všechny termostaty KP s cylindrickým odděleným snímačem. Ochranná jímka snímače, těsnění a spojka pro zašroubování do konektorů G ½ navařených na trubky, nádoby atd.

Vnitřní průměr 9,6 mm, hloubka zasunutí 112 mm (mosaz). Vnější průměr 11 mm

Vnitřní průměr 9,6 mm, hloubka zasunutí 112 mm (ner. ocel 18/8). Vnější průměr 11 mm

Vnitřní průměr 9,6 mm, hloubka zasunutí 465 mm (mosaz). Vnější průměr 11 mm

Teplotní média pro snímač: 250 °C Tuto teplotu lze zvýšit použitím různých materiálů těsnění

Pro termostaty KP a RT se snímačem namontovaným v ochranné jímce snímače. Rozsah teplot: -20–150 °C (krátkodobě 220 °C)

Tuba s 5 g hliníkové pasty

1 060-003166

1 017- 437066

1 017- 436966

1 017-421666

1 041E 0114

Datový list | Tlakový spínač a termostat, KP a KPI

Všeobecné informace pro zlaté kontakty

Materiál kontaktu

Systém kontaktů

Zatížení kontaktů (když je povrch Au spálený)

Pozlacené stříbro

Potrubí

Jednopólový dvojpolohový spínač (SPDT)

Střídavý proud:

Ohmické zatížení: AC-1: 10 A, 440 V Indukční zatížení: AC-3: 6 A, 440 V

AC-15: 4 A, 440 V

Stejnosměrný proud: DC-13: 12 W, 220 V

Křivka A udává maximální zatížení. Vyšrafovaná plocha B: Přípustné zatížení pozlacení kontaktu (DC-13).

Terminologie

Nastavení rozsahu / žádaná hodnota

Rozsah tlaku, ve kterém jednotka vyšle signál (přepnutí kontaktu).

Tlakový rozdíl

Tlakový rozdíl mezi přepnutím kontaktu při rostoucím a klesajícím tlaku. Rozdíl je podmínkou stabilního automatického provozu zařízení.

Ruční reset

Jednotku s ručním resetem je možné vrátit zpět do provozního režimu pouze stisknutím externího resetovacího tlačítka. Jednotky s min. resetem se znovu spustí, když tlak vzroste o hodnotu větší, než je pevně nastavený rozdíl tlaků. Jednotky s max. resetem se znovu spustí, když tlak klesne o hodnotu větší, než je pevně nastavený rozdíl tlaků.

Přípustný provozní tlak

Nejvyšší přípustný konstantní tlak nebo kolísání tlaku, jakému může být jednotka vystavena.

Maximální pracovní tlak

Maximální přípustný tlak pro bezpečnou funkci topného systému nebo jeho součástí.

Mžiková funkce

Dokud nedojde k iniciaci přepnutí, je udržována specická kontaktní síla. Doba, za kterou kontaktní síla dosáhne nuly, je několik milisekund; proto nemůže dojít k odskočení kontaktu například kvůli mírným vibracím před vypnutím.

Systém s mžikovým kontaktem bude nadále fungovat i při vytváření mikroskopických svarů mezi kontakty v průběhu sepnutí.

Síla vytvořená k oddělení kontaktů je značná a okamžitě odřízne všechny svary na kontaktním povrchu, které byly vytvořeny v důsledku sepnutí.

Tyto konstrukční detaily zajišťují, že vypínací bod spínače KP zůstává velmi přesný a je zcela nezávislý na velikosti proudového zatížení.

Automatický reset

Jednotky s automatickým resetem se po zastavení automaticky restartují.

Maximální zkušební tlak

Maximální tlak použitý při testech pevnosti nebo těsnosti topných systémů nebo jejich komponent.

Jmenovitý proud:

AC-1

Jmenovitý střídavý proud v ampérech u neindukční zátěže, mírně indukční zátěže nebo odporové pece

AC-3 Jmenovitý střídavý proud v ampérech u motorů s klecovým rotorem: startování, brzdění, krokování

AC-15

Jmenovitý střídavý proud v ampérech u elektromagnetických zátěží (> 72 VA)

DC-13

Jmenovitý stejnosměrný proud v ampérech u elektromagnetů

Danfoss KP 35, KP 36, KPI 35, KPI 36, KPI 38 Data sheet [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
