Danfoss KP 35, KP 36, KPI 35, KPI 36, KPI 38 Data sheet [hu]

...

Adatlap

Nyomáskapcsoló és termosztát KP és KPI

A KP és KPI nyomáskapcsolók és termosztátok számos ipari alkalmazás szabályozási, felügyeleti és riasztási rendszereiben használatosak.

A KP nyomáskapcsolókat főleg gáznemű anyagokhoz, míg a KPI modelleket gáznemű anyagokhoz és folyadékokhoz egyaránt használják. A termékek IP30 és IP55 mechanikai védettséggel is rendelkezésre állnak.

A KP nyomástartománya gőzkazánokhoz és egyéb fűtési alkalmazásokhoz való, speciális kialakítású nyomáskapcsolókat és nyomáshatárolókat tartalmaz.

Vízszivattyúk vezérlésére és védelmére (szárazon futás) a KP44 kettős nyomáskapcsoló alkalmas, amely meghosszabbítja a vízszivattyú élettartamát.

Jellemzők • Széles beállítási tartomány

• Ütés- és rázkódásálló

• A pillanatkapcsolók minimalizálják a pergést, a vibrálást és a kopást, és hosszú távú elektromos és mechanikai megbízhatóságot biztosítanak

• Kis méretek – helytakarékos és könnyen telepíthető kapcsolószekrénybe

• Az elülső oldalról történő elektromos csatlakoztatás az állványba szerelést megkönnyítő, helytakarékos megoldás

• Váltakozó és egyenárammal egyaránt használható

• Az egyszeres nyomáskapcsolók és termosztátok egypólusú váltókapcsolórendszerrel (SPDT) rendelkeznek

• Folyadékokhoz és gázokhoz is használható (KPI)

Teljesített előírások CE-jelölés – LVD 2014/35/EU:

EN 60947-1, EN 60947-4-1, EN 60947-5-1 Underwriters Laboratories Inc., UL

• A kézi kioldás funkcióval szerszám és nyomásváltoztatás nélkül ellenőrizhetők az elektromos csatlakozások

• Automatikus és manuális visszaállítással rendelkező változatok

• Ionmentesített vízhez speciális KP modellek állnak rendelkezésre, rozsdamentes acélból (AISI 316L) készült érintkező alkatrészekkel

Kötelező kínai tanúsítvány – CCC (a kazános változatok kivételével) GOST (a KPI kivételével)

IC.PD.P10.F9.47 | 1

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Műszaki adatok

Egyszeres nyomáskapcsoló

Leírás KP 35, KP 36 KPI 35, KPI 36 KPI 38

Környezeti hőmérséklet [°C] -40–65 °C (max. 2 órán át akár 80°C-ig) Közeghőmérséklet [°C] -40–100 °C

Közeg Gáznemű közeg

Közeggel érintkező alkatrészek

Kapcsolórendszer

Kapcsoló terhelhetősége, ezüst

Kapcsoló terhelhetősége, aranybevonatú kapcsolókészlet

IP30 mechanikai védettség

IP44 mechanikai védettség Mint az IP30-asnál, de felső burkolattal, rendelési szám: 060-109766

IP55 mechanikai védettség

Kábelbemenet Gumi tömszelencés kábelbemenet 6–14mm átmérőjű kábelekhez Hátlapra/fali tartóra szerelve Rezgésálló a 0–1000Hz tartományban, 4g [1g = 9,81m/s Derékszögű konzolra szerelve Nem javasolt olyan helyen, ahol rezgés fordul elő

Membrán

Nyomáscsatlakozó

Foszforbronz vagy rozsdamentes acél

Automataacél (nikkelezett) vagy rozsdamentes acél

Vonal

Egypólusú váltókapcsoló (SPDT)

Váltakozó áram:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Egyenáram:

DC-13: 12 W, 220 V

Lásd az információkat a 15. oldalon

Az egységet sima felületre/lapos szerelvényre kell rögzíteni, és minden használaton kívüli nyílást be kell fedni

Speciális, IP55 mechanikai védettségű házba szerelt egység, rendelési szám: 060-033066 vagy 060-062866

Gáznemű közeg és folyadékok

Foszforbronz Rozsdamentes acél

Sárgaréz Automataacél (nikkelezett)

Váltakozó áram:

AC-1: 10 A, 440 V AC-3: 6 A, 440 V AC-15: 4 A, 440 V

Egyenáram:

DC-13: 12 W, 220 V

KP 34, KP 35, KP 36, KP 37 kazános változat

Gőz, levegő, gáznemű közeg és folyadékok

Váltakozó áram:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Egyenáram:

DC-13: 12 W, 220 V



Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Rendelés Nyomáskapcsoló, KP 35 és KP 36 típus

Megengedett

üzemi nyomás

Típus

Beállítási

tartomány

Különbség

[bar] [bar] [bar] [bar]

- 0,2–7, 5 0,7–4,0 17 22 G ¼

KP 35

- 0,2–7, 5 0,7–4,0 17 22 G ¼

2,0–14,0 0,7–4,0 17 22 G ¼

KP 36

2,0–14,0 0,7–4,0 17 22 G ¼ 4,0–12,0 0, 5–1,6 17 22 G ¼ 4,0–12,0 0, 5–1,6 17 22 G ¼ 4,0–12,0 0, 5–1,6 17 22 G ¼

) Csak az ázsiai piacon áll rendelkezésre

) IP55 átlátszó burkolat

) Rozsdamentes acél kivitel, IP55 nem átlátszó burkolat

Nyomáskapcsoló, KPI 35 – KPI 38 típusok

Beállítási

tartomány

Típus

[bar] [bar] [bar] [bar]

-0,2–8,0 0,4–1,5 18 18 G ¼

KPI 35

-0,2–8,0 0,4–1,5 18 18 G ¼

-0,2–8,0 0,5 –2,0 18 18 G ¼

-0,2–8,0 0,4–1,5 18 18 G ¼

4,0– 12,0 0,5–1,6 18 18 G ¼

KPI 36

4,0–12,0 0, 5–1,6 18 18 G ¼ 2,0–12,0 0,5–1,6 18 18 G ¼ 2,0–12,0 0,5–1,6 18 18 G ¼

KPI 38

) IP55 átlátszó burkolat

) IP55 nem átlátszó burkolat

8,0–28,0 1, 8–6,0 30 30 G ¼

Különbség

Megengedett

üzemi nyomás

Maximális

tesztnyomás

Maximális

tesztnyomás

Nyomás-

csatlakozó

Nyomás-

csatlakozó

Érintkező

anyaga

A ezüst

A aranybevonatú 060-504766 A ezüst 060-538666 2) A ezüst 060- 450366 3)

A ezüst

A arany 060 -113766 A ezüst 060-538766 2) A ezüst 06 0-12216 6 A arany 0 60 -114 46 6 A ezüst 060-450166 3)

Érintkező

anyaga

A ezüst 060-12176 6 A aranybevonatú 060-31646 6 A ezüst 0 60 -121966 A ezüst 060-315766 1) A ezüst 0 60 -118 966 A aranybevonatú 0 60 -113866 A ezüst 060 -316966 A ezüst 0 60-31936 6 2) A ezüst 060-508166 A ezüst 060 -541866 2

Rendelési

szám

060 -11336 6

060 -113391 1)

060-110866

060-110891 1)

Rendelési

szám

Nyomáskapcsoló, KP 34 – KP 37 típus, kazános változat

Típus

KP 34

KP 35

KP 36

KP 37

Beállítási

tartomány

Különbség

Visszaállítás

[bar] [bar] [bar] [bar]

0,1–1,0 0,1–0,4 Automatikus G ½ A 4,0 ezüst 060-216466

0,1–1,0 0,2 Manuális G ½ A 4,0 ezüst 060-216366 0,4–3,4 0,4–2,2 Automatikus G ½ A 10 ezüst 060-216666 0,4–3,4 0,5 Manuális G ½ A 10 ezüst 060-216566

1,0–10,0 0,7–4,0 Automatikus G ½ A 17 ezüst 0 60-215966 1,0–10,0 0,7 Manuális G ½ A 17 ezüst 060-216066 4,0–20,0 1,8–3,1 Automatikus G ½ A 28 ezüst 060-216166 4,0–20,0 3,0 Manuális G ½ A 28 ezüst 060 -21626 6

Nyomáscsat-

lakozó

Maximális

tesztnyomás

Érintkező

anyaga

Rendelési

szám

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Kapcsolórendszer és alkalmazás

Beállítás

Kapcsolótípus – egypólusú váltókapcsoló Kapcsolás Alkalmazás

Vonal

SPDT

1. 1–4. kapocs: nagy nyomáson zár, kis nyomáson nyit 1–2. kapocs: kis nyomást jelző riasztásra használható

2. 1–2. kapocs: nagy nyomáson nyit, kis nyomáson zár 1–4. kapocs: nagy nyomást jelző riasztásra használható

1. Kisnyomású megszakító

2. Nagynyomású megszakító

Különbség

Tartomány

Megjegyzés:

A kisnyomású kapcsolóknál az újraindítási nyomás egyenlő a különbség értékével növelt kikapcsolási nyomással.

A rendszer be- és kikapcsolási nyomását mindig pontos nyomásmérővel kell ellenőrizni.

Automatikus visszaállítással rendelkező kapcsolók nyomásbeállítása.

1. Állítsa be a bekapcsolási nyomást a „CUT-IN” skálán (tartományskála).

2. Állítsa be a különbséget a „DIFF” skálán.

A kikapcsolási nyomásnak az abszolút vákuum (p Nagynyomású kapcsolóknál az újraindítási

= -1bar) felett kell lennie.

nyomás egyenlő a különbséggel csökkentett kikapcsolási nyomással.

Nyomáskapcsolók kézi visszaállítással

Állítsa be a kikapcsolási nyomást a „CUT-OUT” skálán (tartományskála). A nagynyomású határolók manuálisan visszaállíthatók, ha a nyomás egyenlő a különbséggel csökkentett leállítási nyomással.

60-973.13.10

60-972.13.10

1 13 2 12 8

13 122

60-776.17.10

60-974.12.10

4 3 1 13 2 12

13 2 12

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Felépítés/funkció

1. Állítóorsó

2. Különbségállító orsó

3. Főkar

4. Főrugó

5. Különbségrugó

6. Membrán

7. Nyomáscsatlakozó

8. Kapcsolórendszer

9. Csatlakozókapcsok

10. Földelőkapocs

11. Kábelbemenet

12. Omegarugó (KPI)

12. Billenőcsap (KP)

13. Rögzítőcsavar

14. Kézi visszaállító

A KP nyomáskapcsoló rajza

5 9

6 7

A KPI nyomáskapcsoló rajza

6 7

2 4 1

Danfoss

A KP nyomáskapcsoló kazános változatának rajza

3 1

4 1

A KP nyomáskapcsolók kapcsolórendszere váltó működésű. Ez azt jelenti, hogy a membrán csak a ki- vagy a bekapcsolási érték elérésekor aktív. A membrán a csatlakozón (7) keresztül van összekötve a vezérelt berendezés nyomásával.

Danfoss

60-1356.11.10

Danfoss

A Danfoss KPI nyomáskapcsolók úgy vannak kialakítva, hogy a membrán a nyomásváltozás arányában mozduljon el. A kapcsoló átváltását a membrán és az kapcsolórendszer közötti omegarugó biztosítja.

60-1355.11.10

IC.PD.P10.F9.47 | 5

6128 – 30

Danfoss

60-1358.11

60-1357.11

60-221.13

Danfoss

60-221.13

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Méretek [mm] és tömeg [kg]

Nyomáskapcsoló, KP 35, KP 36, KPI 35, KPI 36 és KPI 38 típus

Standard IP30-as ház

=14

IP55 mechanikai védettség

Danfoss

60-9059.10

Nettó tömeg, kb. 0,3 kg

Méretek [mm] és tömeg [kg]

(kazános változat)

Fali konzol Derékszögű konzol

Danfoss

Nyomáskapcsoló, KP 35 és KP 36 típus Nyomáskapcsoló, KP 34 típus

Danfoss

G ½ A

Gumi tömí tőgyűrű 6–14mm-es kábelhez

Nettó tömeg, kb. 0,34 kg

Gumi tömí tőgyűrű 6–14mm-es ká belhez

G ½ A

A nettó tömeg kb. 0,43 kg

Danfoss

IC.PD.P10.F9.47 | 6

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

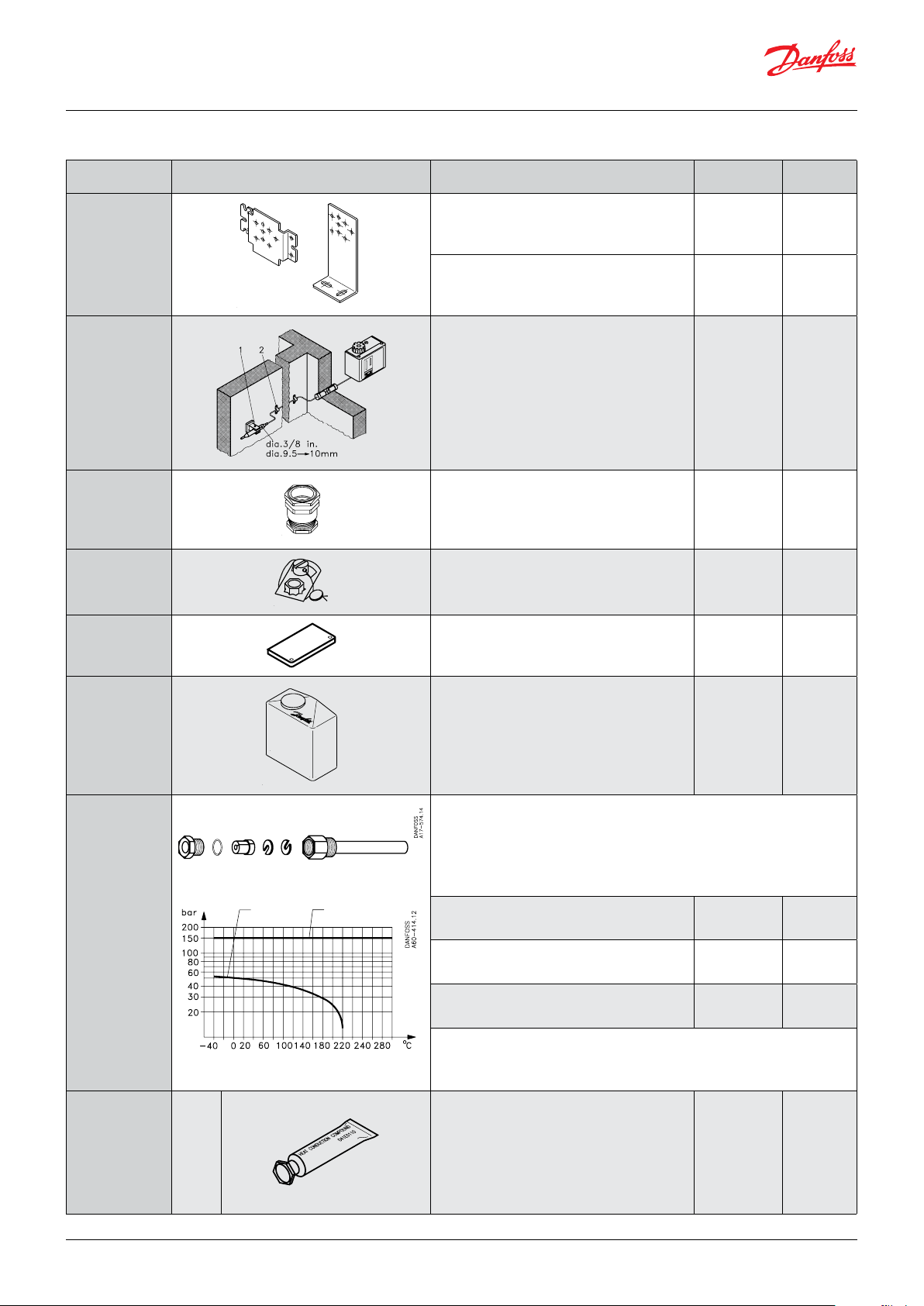

A KP nyomáskapcsolók tartozékai

Alkatrész Ábra Leírás Egységcsomag Rendelési szám

Fali konzol KP-hez 1 060-105566

Konzolok tartócsavarokkal és alátétekkel

Derékszögű konzol KP-hez 1 060-105666

Csavaros kábelbemenet

Plombacsavar

Felső burkolat

Védősapka

PG 13,5 speciális anyával 6–14 mm átmérőjű kábelekhez

A KP beállításának leplombálásához 2 060 -105766

Ha a ház hátlapjára konzol van szerelve, a KP termosztátok IP44 mechanikai védettséggel rendelkeznek. A burkolat az állítóorsókat védi

KP nyomáskapcsolók és termosztátok védősapkája. Az egység eső és nedvesség elleni védelmére szolgál. Mechanikai védettség: IP44 Anyag: polietilén Max. környezeti hőmérséklet: 65 °C Min. környezeti hőmérséklet: -40 °C

1 06 0-1059 66

1 060 -109766

1 060-003166

IP55 nem átlátszó burkolat

IP55 átlátszó burkolat

A víz hatásának erősen kitett egység számára magasabb fokozatú mechanikai védettség biztosítható a termék IP55-ös burkolatba szerelésével

1 060-033066

1 060-062866

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Műszaki adatok Kettős nyomáskapcsoló

Környezeti hőmérséklet [°C] -40–65 °C (max. 2 órán át akár 80°C-ig) Közeghőmérséklet [°C] Max. 100 °C Közeg Folyadékok

Közeggel érintkező alkatrészek

Kapcsolórendszer

Kapcsoló terhelhetősége, ezüst

IP védettség IP22 Kábelbemenet Gumi tömszelencés kábelbemenet 6–14mm átmérőjű kábelekhez Hátlapra vagy fali konzolra szerelve Rezgésálló a 0–1000Hz tartományban, 4g [1g = 9,81m/s Derékszögű tartóra szerelés Nem javasolt olyan helyen, ahol rezgés fordul elő

Membrán Foszforbronz, CuSn6 Nyomáscsatlakozó Automataacél (nikkelezett)

bal

oldal

Váltakozó áram:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Egyenáram:

DC-13: 12 W, 220 V

jobb oldal

kézi

indítás



Rendelés

Nyomáskapcsoló, KP 44 típus

Nyomástartomány Különbség Megenge-

Vezérlés Biztonság Vezérlés Biztonság

[bar] [bar] [bar] [bar] [bar] [bar]

2,0–12,0 0,5–6,0 0,7–4,0 1,0

dett üzemi

nyomás P

Bal oldal:

Jobb oldal:

tesztnyomás

Maximális

Bal oldal:

Jobb oldal:

Nyomás-

csatlakozó

2 × G ¼ A ezüst 060-001366

Érintkező

anyaga

Rendelési

szám

60-1175.12.10

1 6 14 2 13 9 4 14

12 10 8

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Felépítés/funkció A KP 44 nyomáskapcsoló fő kapcsolórendszere

1. Bal oldali nyomásállító orsó

2. Különbségállító orsó

3. Főkar

4. Jobb oldali nyomásállító orsó

5. Főrugó

6. Különbségrugó

7. Membrán

8. Nyomáscsatlakozók

9. Kapcsolórendszer

10. Ka pocs

11. Földelőkapocs

12. Kábelbemenet

13. Billenőcsap

14. Zárólemez

15. E melő ka r

Danfoss

Vízellátás tartályból vagy kútból

A KP 44 nyomáskapcsolók kapcsolórendszere váltó működésű; a membrán csak a ki- vagy a bekapcsolási érték elérésekor mozog. Ha a tartály vagy kút vize nem elégséges, a szivattyú nem tudja a kikapcsolási értékig növelni a nyomást. Így a szivattyú tovább működik, és könnyen szárazra futhat. A KP 44 nyomáskapcsoló azonban leállítja a szivattyút, amint a jobb oldali membrán nyomása a biztonsági kikapcsolási beállítás alá csökken. A szivattyú az emelőkar felemelésével indítható újra. A szivattyú csak akkor marad működésben az emelőkar elengedése után, ha a jobb oldali membrán nyomása nagyobb a x 1bar különbséggel megnövelt biztonsági kikapcsolási beállításnál. Ellenkező esetben a szivattyú újból kikapcsol, ami a vízellátás elégtelenségét jelzi.

A szivattyú közvetlen, nyomás alatti vízellátása

Ha a bemeneti oldalon elégtelen a vízellátás, a szivattyú nem tudja a kikapcsolási értékre növelni a nyomást. Így a szivattyú tovább működik, és könnyen szárazra futhat. A KP 44 nyomáskapcsoló azonban leállítja a szivattyút, amint a biztonsági kikapcsolási érték alá csökken a nyomás a szivattyú szívócsövében. Ha a szivattyú szívónyomása 1barral a biztonsági kikapcsolási érték fölé emelkedik, a szivattyú automatikusan újraindul. Az automatikus indítás feltétele, hogy a jobb oldali membrán csatlakozzon a szivattyú szívócsövéhez. Meg kell akadályozni a légzárványok kialakulását, nehogy a növekvő légnyomás hatására víz jelenléte nélkül induljon el a szivattyú.

Hidrofor rendszerben, ahol a víz szivattyúzása kútból vagy nyitott tartályból történik, lehetőleg mindkét membránt egy nyomáskimenethez kell csatlakoztatni a szivattyú nyomóvezetékének légoldalán.

Nyomás alatt álló vízzel ellátott nyomásfokozó rendszerben a jobb oldali membránt a következőhöz kell csatlakoztatni:

• automatikus indítás érdekében a szivattyú kis nyomású oldalához;

• kézi indítás érdekében a szivattyú nagy nyomású oldalához.

A bal oldali membránt mindig a szivattyú nagy nyomású oldalához kell csatlakoztatni.

IC.PD.P10.F9.47 | 9

60-1178.12

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Beállítás

Méretek [mm] és tömeg [kg]

Biztonsági kikapcsolás beállítása

A jobb oldali membrán a biztonsági kikapcsolási alapérték elérése esetén automatikusan kikapcsolja a szivattyút. Automatikus indításra (ha van) akkor kerül sor, amikor a nyomás 1barral meghaladja az alapértéket. Kézi indításhoz emelje fel az emelőkart, várjon, amíg a nyomás legalább

A biztonsági kikapcsolási alapértéket általában a statikus nyomás (a vízoszlop magassága) határozza meg. Annak érdekében, hogy a jelek ne legyenek egymásra zavaró hatással, biztosítani kell, hogy a biztonsági kikapcsolási érték legalább 1,5 barral kisebb legyen a bekapcsolási vezérlőnyomás értékénél. Az alábbi táblázatban nyomásbeállítási példák láthatók.

1barral megemelkedik, majd engedje el a kart.

Szükséges csapvíznyomás ≥ 2,3 bar ≥ 4,0 bar ≥ 5,0 bar ≥ 8,0 bar Kikapcsolási vezérlőnyomás beállítása 3,0 bar 5,0 bar 8,0 bar 12 bar Különbség 0,7 bar 1,0 bar 3,0 bar 4,0 bar Bekapcsolási vezérlőnyomás beállítása 2,3 bar 4,0 bar 5,0 bar 8,0 bar Max. biztonsági kikapcsolási beállítás 0,8 bar 2,5 bar 3,5 bar 6,0

Normál esetben a max. alapérték 6,0 bar

Vezérlőnyomás-beállítások

A kikapcsolási vezérlőnyomás alapértéke a bal oldali nyomásskálán állítható be.

A különbség 0,7 és 4 bar között állítható. A bekapcsolási vezérlőnyomás értéke egyenlő lesz a kikapcsolási vezérlőnyomás

különbséggel csökkentett értékével.

 bar

Danfoss

A nettó tömeg kb. 0,5 kg

A KP 44 nyomáskapcsolók tartozékai

Alkatrész Ábra Leírás Egységcsomag Rendelési szám

Fali konzol 1 060-105566

Konzolok tartócsavarokkal és alátétekkel

Csavaros kábelbemenet

Plombacsavar

Derékszögű konzol 1 060-105666

Csavaros kábelbemenet Pg 13,5 speciális anyával 6–14mm-es kábelekhez

A KP beállításának leplombálásához 2 0 60-10576 6

1 06 0-1059 66

IC.PD.P10.F9.47 | 10

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Műszaki adatok

Egyszeres termosztát

Környezeti hőmérséklet [°C] -40–65 °C (max. 2 órán át akár 80°C-ig) Érzékelő anyaga Ónozott réz Cu/Sn5

Kapcsolórendszer

Kapcsoló terhelhetősége, ezüst

Kapcsoló terhelhetősége, aranybevonatú érintkezőkészlet

IP30 mechanikai védettség

IP44 mechanikai védettség Mint az IP30-as, de felső burkolattal, rendelési szám: 060-109766

IP55 mechanikai védettség

Kábelbemenet 6–14 mm átmérőjű kábel bemenete Hátlapra vagy fali konzolra szerelve Rezgésálló a 0–1000Hz tartományban, 4g [1g = 9,81m/s Derékszögű konzolra szerelve Nem javasolt olyan helyen, ahol rezgés fordul elő

Vonal

Egypólusú váltókapcsoló (SPDT)

Váltakozó áram:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Egyenáram:

DC-13: 12 W, 220 V

Lásd az információkat a 15. oldalon.

Az egységet sima felületre/lapos szerelvényre kell rögzíteni, és minden használaton kívüli nyílást be kell fedni

Speciális, IP55 mechanikai védettségű házba szerelt egység, rendelési szám: 060-033066 vagy 060-062866. Kivétel: KP 75



Rendelés

Termosztát, KP 75 – KP 81 típusok

Beállítási

Típus

KP 75

KP 78 30–90 5–15 150 2 ezüst 060L118466 KP 79 50 –100 5–15 150 2 ezüst 060L112666 KP 81 80–150 7–20 200 2 ezüst 060L112566 KP 81 80–150 7–20 200 3 ezüst 060L118366 KP 81 80–150 7–20 200 5 ezüst 060L117066 KP 81

(max. visszaá.)

tartomány

[°C] [°C] [°C] [m]

0–40 3–10 80 Helyiségérzékelő ezüst 06 0L12126 6 0–40 3–10 80 Helyiségérzékelő aranybevonatú 060L117166

80 –150

Különbség

(max. visszaá.)

Max.

érzékelő-

hőmérséklet

200 2 ezüst 060L115566

Kapilláris cső

hossza

Érintkező

anyaga

Rendelési

szám

60-971.13.10

12118

Danfoss

60-970.12.10

Danf

60-904.12.10

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Felépítés/funkció A KP termosztát rajza, KP 78, KP 79, KP 81 típus

1. Hőmérséklet-állító orsó

2. Különbségállító orsó

3. Főkar

4. Főrugó

5. Különbségrugó

6. Membrán

7. É r zékelő

8. Kapcsolórendszer

9. Csatlakozókapcsok

10. Földelőkapocs

11. Kábelbemenet

12. Billenőcsap

Danfoss

KP 75 helyiségérzékelő

A KP termosztátok kapcsolórendszere váltó működésű. Ez azt jelenti, hogy a membrán csak a ki- vagy a bekapcsolási érték elérésekor aktív.

Betétek

6. Membrán

7. É r zékelő

13. Kapilláris cső

Beállítás

Danfoss

60-909.11.10

Termosztátok automatikus visszaállítással

Állítsa be a hőmérséklet felső határértékét a tartományskálán. Ezután állítsa be a különbséget a DIFF skálán. A tartományskálán beállított érték egyben az a hőmérséklet, amelynél a hőmérséklet emelkedésekor ismét sor kerül a kapcsolók átváltására. Ha a hőmérséklet a DIFF skálán beállított érték alá esik, a kapcsolók átváltanak. Ha kisebb beállítás mellett a berendezés nem indul el vagy nem áll le, ennek a túl nagy értékre állított különbség lehet az oka.

oss

Abszorpciós betét

A betét túlhevített gázból és nagy abszorpciós felülettel rendelkező szilárd anyagból áll. Mivel a szilárd anyag az érzékelőben (7) összpontosul, mindig az érzékelő alkotja a termosztatikus elem hőmérsékletszabályozó részét. Az érzékelő a termosztátháznál és a kapilláris csőnél melegebb vagy hidegebb helyre is kerülhet. Ha azonban a környezeti hőmérséklet magasabb vagy alacsonyabb 20°C-nál, ez befolyásolhatja a skála pontosságát.

Termosztátok minimális visszaállítással

Állítsa be a hőmérsékletet a tartományskálán. A különbség értéke nem állítható. A min. visszaállítású egységek akkor indulnak újra, ha a hőmérséklet-érzékelőnél a x különbség értékét meghaladó mértékben emelkedik a hőmérséklet.

Termosztátok maximális visszaállítással

Állítsa be a leállítási hőmérsékletet a tartományskálán. A különbség értéke nem állítható. A max. visszaállítású egységek akkor indulnak újra, ha a hőmérséklet-érzékelőnél a x különbség értékét meghaladó mértékben csökken a hőmérséklet.

IC.PD.P10.F9.47 | 12

60-298.16

61 14

60-435.13

60-663.11

60-221.13

Danfoss

60-221.13

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Méretek [mm] és tömeg [kg]

Termosztát, KP 75, KP 78, KP 79, KP 81 típus

Danfoss

A nettó tömeg kb. 0,4 kg

IP55 mechanikai védettség

KP 75 érzékelő: Ónozott réz Cu/Sn 5

Danfoss

KP 78, 79, 81 érzékelő: Ónozott réz Cu/Sn 5

Fali konzol Derékszögű konzol

Danfoss

IC.PD.P10.F9.47 | 13

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

A KP termosztátok tartozékai

Alkatrész Ábra Leírás Egységcsomag

Fali konzol KP-hez 1 060-105566 Konzolok tartócsavarokkal és alátétekkel

Derékszögű konzol KP-hez 1 060-105666

Érzékelőtartó falra szereléshez

Érzékelőtartó

Csavaros kábelbemenet

négy kapilláriscső-bilinccsel

és kilenc 12 mm-es tűvel

PG 13,5 speciális anyával

6–14 mm átmérőjű kábelekhez

Standard Pg 16 kábelbemenet használható

8–16mm átmérőjű kábelekhez

1 017-420166

1 060 -10596 6

Rendelési

szám

Plombacsavar

Felső burkolat

Védősapka

Érzékelőhüvely

Sárgaréz Rozsdamentes acél

A KP beállításának leplombálásához 2 060 -105766

Ha a ház hátlapjára konzol van szerelve, a KP

termosztátok IP44 mechanikai védettséggel

rendelkeznek. A burkolat az állítóorsókat védi

KP nyomáskapcsolók és termosztátok

védősapkája. Az egység eső és nedvesség

elleni védelmére szolgál.

Mechanikai védettség: IP44

Anyag: polietilén

Max. környezeti hőmérséklet: 65 °C

Min. környezeti hőmérséklet: -40 °C

Minden hengeres távérzékelővel rendelkező KP termosztáthoz.

Érzékelőhüvely, tömítés és hollandi, amely csőre, tartályra, stb.

hegesztett G ½ csatlakozóba csavarható

Belső átmérő 9,6 mm, benyúlási hossz 112 mm

(sárgaréz). Külső átmérő 11 mm

Belső átmérő 9,6 mm, benyúlási hossz 112 mm

(18/8-as rozsdamentes acél). Külső átmérő 11 mm

Belső átmérő 9,6 mm, benyúlási hossz 465 mm

(sárgaréz). Külső átmérő 11 mm

1 060-10976 6

1 060-003166

1 017- 4370 66

1 017-43 696 6

1 017-421666

Érzékelő közeghőmérséklete: 250 °C

Ez a hőmérséklet különféle tömítőanyagok alkalmazásával növelhető

Érzékelőhüvelybe szerelt érzékelővel

rendelkező KP és RT termosztátokhoz.

Hőmérséklet-tartomány: -20–150°C

(rövid ideig 220°C)

5 g alumíniumpasztát tartalmazó tubus

1 041E0114

Hővezető alumíniumpaszta

Érzékelőcső közegének megengedett nyomása

Tubus

Adatlap | Nyomáskapcsoló és termosztát, KP és KPI

Általános információk Aranyérintkezők

Érintkező anyaga

Kapcsolórendszer

Kapcsoló terhelhetősége (leégett aranyfelülettel)

Aranybevonatú ezüst

Vonal

Egypólusú váltókapcsoló (SPDT)

Váltakozó áram:

Ohmos terhelés: AC-1: 10 A, 440 V Induktív terhelés: AC-3: 6 A, 440 V

AC-15: 4 A, 440 V

Egyenáram: DC-13: 12 W, 220 V

Az A görbe a maximális terhelés. „B” kitöltött terület: az érintkező aranybevonatának megengedett terhelése (DC-13).

A D megvált Az

Kifejezések

Tartománybeállítás/alapérték

A nyomástartomány, amelyen belül az egység jelet ad (kapcsoló átváltása).

Különbség

Azon értékek közötti különbség, amelyeknél a kapcsoló a nyomás növekedésekor, illetve csökkenésekor átvált. A különbség a berendezés stabil automatikus működésének feltétele.

Kézi visszaállítás

A kézi visszaállítással rendelkező egységek működése csak a külső visszaállító gomb aktiválásával állítható vissza. A min. visszaállítású egységek újraindulnak, ha a x különbség értékét meghaladó mértékben megnő a nyomás. A max. visszaállítású egységek újraindulnak, ha a x különbség értékét meghaladó mértékben csökken a nyomás.

Megengedett üzemi nyomás

A legnagyobb megengedett állandó nyomás vagy nyomásingadozás, aminek az egység kitehető.

Maximális üzemi nyomás

A maximális megengedett nyomás a fűtési rendszer vagy annak bármely alkatrészének biztonságos működtetéséhez.

Pillanatkapcsoló funkció

A kapcsoló a bepattanás aktiválásáig őriz egy bizonyos kapcsolási erőt. Mivel ez az erő néhány milliszekundum alatt eléri a nulla értéket, nem alakulhat ki pergés, például enyhe vibrálás a kikapcsolás előtt.

A pillanatkapcsoló-rendszer működését az sem zavarja, ha bekapcsolt állapotban mikrovarratok alakulnak ki az érintkezők között.

Az érintkezők szétválasztására szolgáló intenzív erő azonnal lenyírja az érintkezési felület varratait, amelyek a bekapcsolás eredményeképpen jöttek létre.

A kialakítás ezen jellemzőinek köszönhetően a KP vezérlő kikapcsolási pontja tartósan precíz, és tökéletesen független a pillanatnyi terhelés nagyságától.

Automatikus visszaállítás

Az automatikus visszaállítással rendelkező egységek leállás után automatikusan újraindulnak.

Maximális tesztnyomás

A fűtési rendszer vagy annak részegységei szilárdsági vagy tömítettségvizsgálatakor alkalmazott maximális nyomás.

Névleges áram:

AC-1

A nem vagy enyhén induktív terhelés, illetve ellenállási furnace névleges váltakozó árama amperben

AC-3 A kalitkás motorok névleges váltakozó árama amperben: indítás, csatlakoztatás, léptetés

AC-15

Az elektromágneses terhelések (> 72VA) névleges váltakozó árama amperben

DC-13

Az elektromágnesek névleges egyenárama amperben

anfoss nem vállal felelősséget a kat alógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáér t. Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül

oztassa. Ez vonatkozi k a már megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott specikáció lényeges módosítása nélkül.

ebben az anyagban található védjegyek az érintett v állalatok tulajdonát képezik. A Danfoss és a Danfoss logo a Danfoss A/S védjegyei. Minden jog fenntar tva.

Danfoss KP 35, KP 36, KPI 35, KPI 36, KPI 38 Data sheet [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
