Danfoss KP 35, KPI 35, KPI 36, KP 36, KP 37 Data sheet

Datablad

Pressostat og termostat KP og KPI

KP- og KPI-pressostater og -termostater anvendes til styrings-, overvågnings- og alarmsystemer i en lang række industriapplikationer.

KP-pressostater anvendes primært til gasformig væske, hvorimod KPI-pressostater er mere til ydende og gasformig væske. Produkterne fås med IP30-kapsling samt IP55-kapsling.

KP-pressostatsortimentet omfatter specialdesignede pressostater og begrænsere til dampkedler og andre varmeapplikationer.

Til styring og beskyttelse af vandpumpen (tørkørsel) er den dobbelte pressostat KP44 velegnet og sikrer en længere levetid for vandpumpen.

Funktioner • Bredt indstillingsområde

• Modstandsdygtig over for stød og slag

• Elektriske kontakter med snap-funktion minimerer støj og slid og sikrer langvarig elektrisk og mekanisk pålidelighed

• Små dimensioner – pladsbesparende og nem at installere i paneler

• Elektrisk tilslutning på enhedens forside gør montering nemmere, samtidig med at det sparer plads

• Egnet til veksel- og jævnstrøm

• Enkeltpressostater og termostater er udstyret med et enpolet skiftekontaktsystem (SPDT)

• Kan anvendes til både væsker og gasser (KPI)

Godkendelser CE-mærket i henhold til LVD 2014/35/EU:

EN 60947-1, EN 60947-4-1, EN 60947-5-1 Underwriters Laboratories Inc., UL

• Manuel udløserfunktion muliggør vericering af elektriske tilslutninger uden brug af værktøj eller trykændringer i applikationen

• Fås i versioner med automatisk og manuel reset

• Til demineraliseret vand ndes der særlige KP-modeller med væskeberørte dele fremstillet af rustfrit stål (AISI 316L)

China Compulsory Certicate, CCC (ekskl. kedelversioner) GOST (ekskl. KPI)

IC.PD.P10.F9.01 | 1

Datablad | Pressostat og termostat, KP og KPI

Tekniske data

Enkeltpressostat

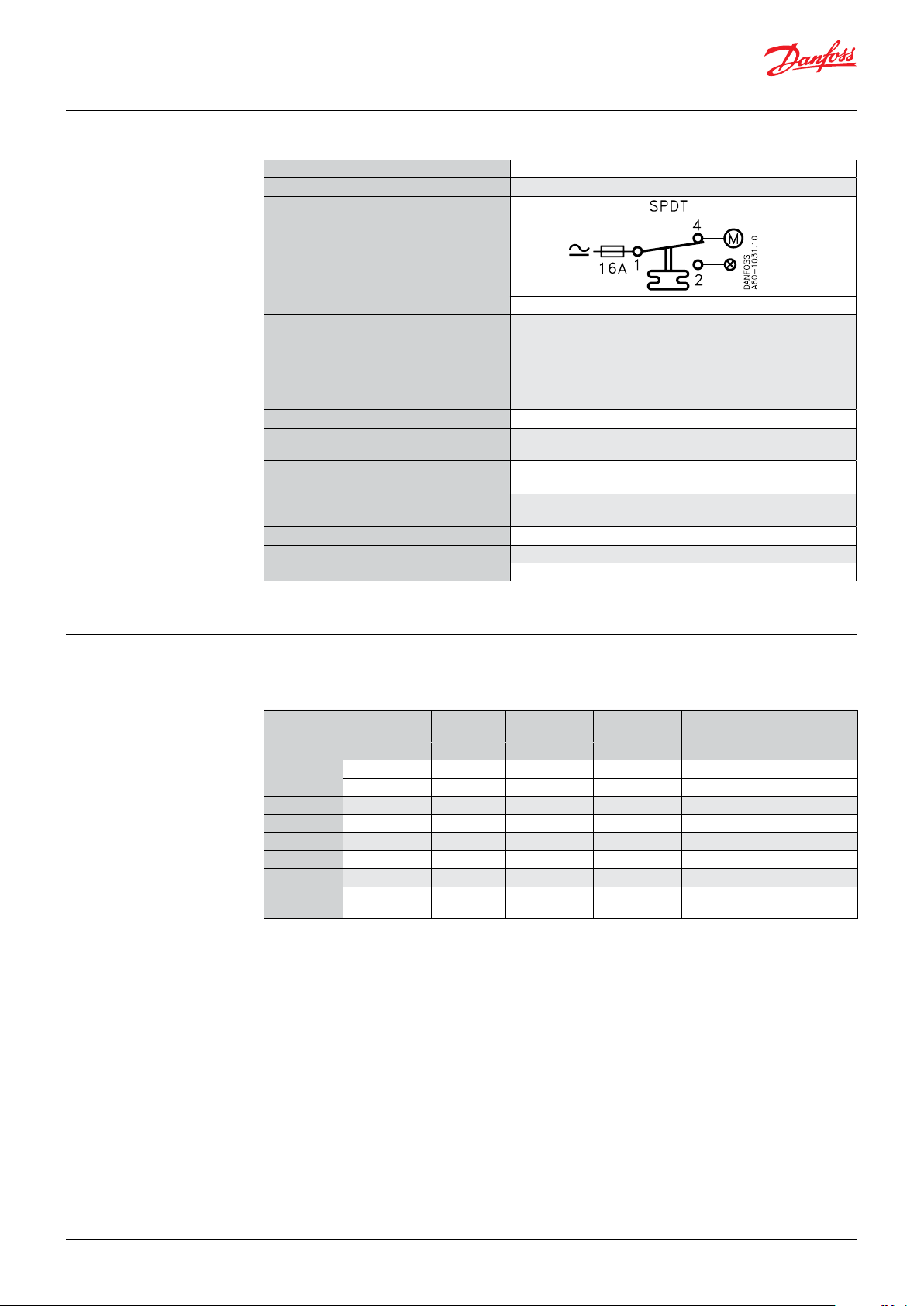

Beskrivelse KP 35, KP 36 KPI 35, KPI 36 KPI 38

Omgivelsestemperatur [°C] -40 – 65 °C (i maks. 2 timer ved op til 80 °C) Medietemperatur [°C] -40 – 100 °C

Væske Gasformige medier

Bælge

Dele i kontakt med væske

Kontaktsystem

Kontaktbelastning, sølv

Kontaktbelastning, Guldbelagte kontaktsæt

Kapsling, IP30-klasse

Kapsling, IP44-klasse Monteret som IP30 plus montering af topdæksel, best.nr. 060-109766

Kapsling, IP55-klasse

Kabelindføring Kabelbøsningsindgang i gummi til kabler med en diameter på 6–14 mm Monteret på

bagplade/vægkonsol Monteret på vinkelkonsol Anbefales ikke i områder, hvor der forekommer vibrationer

Tryktilslutning

Fosfor-bronze eller rustfrit stål

Automatstål (nikkelbelagt) eller rustfrit stål

Ledning

Enpolet skiftekontaktsystem (SPDT)

Vekselstrøm:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Jævnstrøm:

DC-13: 12 W, 220 V

Se information på side 15

Enheden skal monteres på en plan ade/et adt beslag, og alle ubrugte huller skal tildækkes

Enhed monteret i en særlig IP55-kapsling, best.nr. 060-033066 eller 060-062866

Vibrationssikker i området 0–1.000 Hz, 4 g [1 g = 9,81 m/s

Gasformige medier og væsker

Fosfor-bronze Rustfrit stål

Messing Automatstål (nikkelbelagt)

Vekselstrøm:

AC-1: 10 A, 440 V AC-3: 6 A, 440 V AC-15: 4 A, 440 V

Jævnstrøm:

DC-13: 12 W, 220 V

KP 34, KP 35, KP 36, KP 37 kedelversion

Damp, luft, gasformige medier og væsker

Vekselstrøm:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Jævnstrøm:

DC-13: 12 W, 220 V

2



Datablad | Pressostat og termostat, KP og KPI

Bestilling Pressostater, typer KP 35 og KP 36

Indstilling-

Typ e

sområde P

[bar] [bar] [bar] [bar]

-0,2 – 7,5 0,7 – 4,0 17 22 G ¼

KP 35

-0,2 – 7,5 0,7 – 4,0 17 22 G ¼

2,0 – 14,0 0,7 – 4,0 17 22 G ¼

KP 36

2,0 – 14,0 0,7 – 4,0 17 22 G ¼ 4,0 – 12,0 0,5 – 1,6 17 22 G ¼ 4,0 – 12,0 0,5 – 1,6 17 22 G ¼ 4,0 – 12,0 0,5 – 1,6 17 22 G ¼

1

) Fås kun på det asiatiske marked

2

) IP55 gennemsigtig kapsling

3

) Version i rustfrit stål, IP55 ikke gennemsigtig kapsling

Dierens

e

Pressostat, typer KPI 35 – KPI 38

Indstilling-

Typ e

sområde P

[bar] [bar] [bar] [bar]

-0,2 – 8,0 0,4 – 1,5 18 18 G ¼

KPI 35

-0,2 – 8,0 0,4 – 1,5 18 18 G ¼

-0,2 – 8,0 0,5 – 2,0 18 18 G ¼

-0,2 – 8,0 0,4 – 1,5 18 18 G ¼ 4,0 – 12,0 0,5 – 1,6 18 18 G ¼

KPI 36

4,0 – 12,0 0,5 – 1,6 18 18 G ¼ 2,0 – 12,0 0,5 – 1,6 18 18 G ¼ 2,0 – 12,0 0,5 – 1,6 18 18 G ¼

KPI 38

1

) IP55 gennemsigtig kapsling

2

) IP55 ikke gennemsigtig kapsling

8,0 – 28,0 1,8 – 6,0 30 30 G ¼ 8,0 – 28,0 1,8 – 6,0 30 30 G ¼

Dierens

e

Tilladt

driftstryk P

Tilladt

driftstryk P

Maks.

prøvetryk

e

Maks.

prøvetryk

e

Tryktilslutning

A sølv

A guldbelagt 060-50476 6 A sølv 060-538666 2) A sølv 060-450366 3)

A sølv

A guld 060 -113766 A sølv 06 0-538766 2) A sølv 06 0-12216 6 A guld 06 0-114 46 6 A sølv 06 0-450166 3)

Tryktilslutning

A sølv 060-12176 6 A guldbelagt 06 0-316466 A sølv 06 0-1219 66 A sølv 060-315766 1) A sølv 060-118 96 6 A guldbelagt 0 60 -113866 A sølv 060 -316966 A sølv 0 60-31936 6 2) A sølv 060-508166 A sølv 060 -541866 2

Kont akt-

materiale

Kont akt-

materiale

Bestillingsnr.

060-113 366

060-113 391 1)

060-110866

060-110891 1)

Bestillingsnr.

Pressostat, typer KP 34 – KP 37, kedelversion

Typ e

KP 34

KP 35

KP 36

KP 37

Indstillingsområde P

Dierens

e

Reset

Tryktilslutning

[bar] [bar] [bar] [bar]

0,1 – 1,0 0,1 – 0,4 Automatisk G ½ A 4,0 sølv 0 60-21646 6 0,1 – 1,0 0,2 Manuel G ½ A 4,0 sølv 060 -216366 0,4 – 3,4 0,4 – 2,2 Automatisk G ½ A 10 sølv 060-216666

0,4 – 3,4 0,5 Manuel G ½ A 10 sølv 060 -216566 1,0 – 10,0 0,7 – 4,0 Automatisk G ½ A 17 sølv 0 60-215966 1,0 – 10,0 0,7 Manuel G ½ A 17 sølv 060-216066 4,0 – 20,0 1,8 – 3,1 Automatisk G ½ A 28 sølv 060-216166 4,0 – 20,0 3,0 Manuel G ½ A 28 sølv 06 0-21626 6

Maks.

prøvetryk

Kont akt-

materiale

Bestillingsnr.

Datablad | Pressostat og termostat, KP og KPI

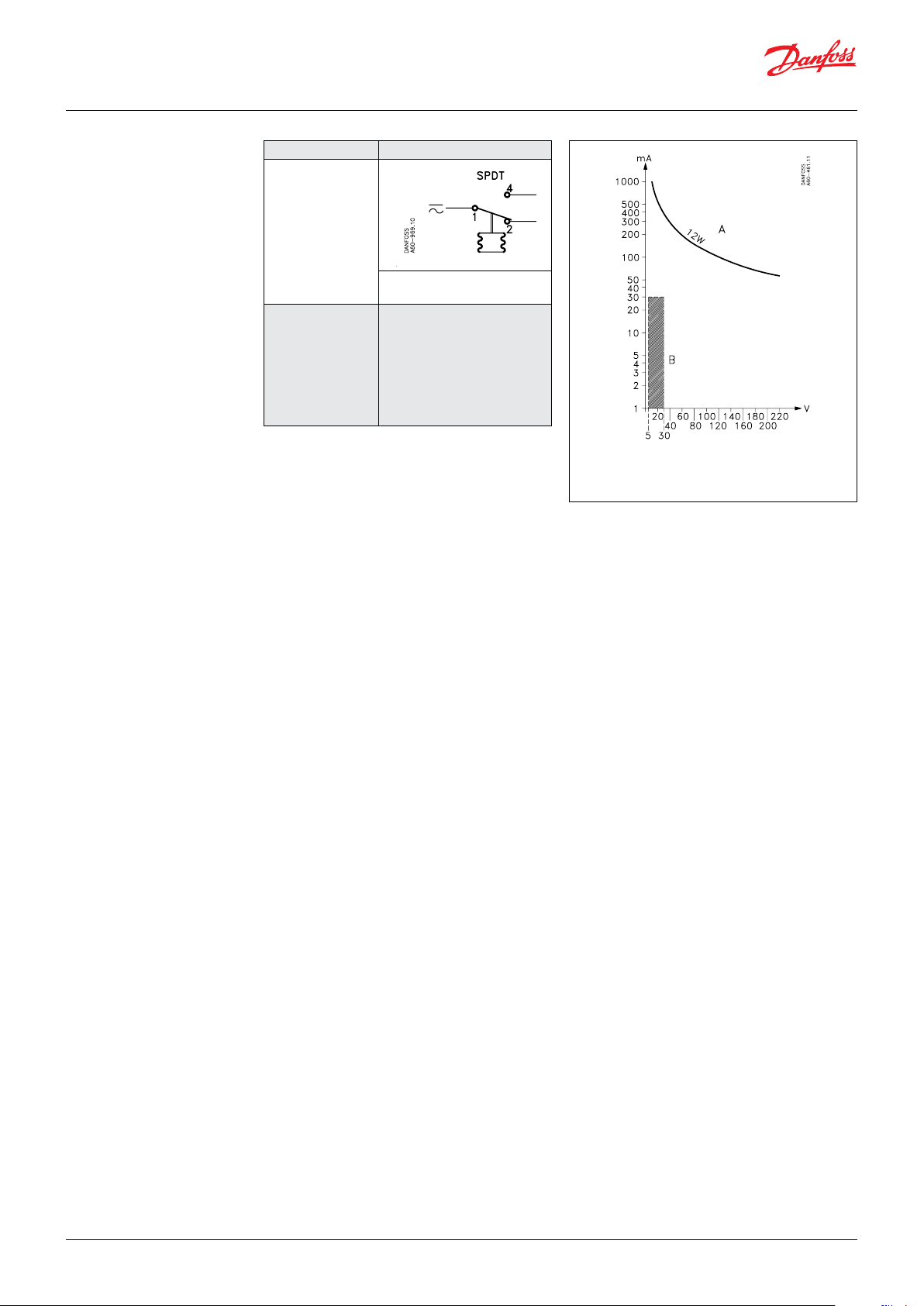

Kontaktsystem og applikation

Indstilling

Kontakttype – enpolet skiftekontaktsystem

Ledning

SPDT

Sortiment

Kontakthandling Applikation

1. Klemme 1 – 4 luk højt og åbn lavt Klemme 1 – 2 kan bruges som lavtryksalarm

2. Klemme 1 – 2 åbn højt og luk lavt Klemme 1 – 4 kan bruges som højtryksalarm

1. Lavtryksafbryder

2. Højtrykafbryder

Di.

Bemærk:

For lavtrykspressostater er genstartstrykket lig med udkoblingstrykket plus dierensværdien.

Systemets ind- og udkoblingstryk skal altid kontrolleres med nøjagtige manometre.

Trykindstilling for pressostater med automatisk reset.

1. Indstil indkoblingstrykket på ”CUT-IN”-skalaen (områdeskalaen).

2. Indstil dierensen på ”DIFF”-skalaen.

Udkoblingstrykket skal være over absolut vakuum (P For højtrykspressostater er genstartstrykket

= -1 bar).

e

lig med udkoblingstrykket minus dierensen.

Pressostater med manuel reset

Indstil udkoblingstrykket på ”CUT-OUT”-skalaen (områdeskala). Højtrykstrykbegrænsere kan resettes manuelt, når trykket er lig med stoptrykket minus dierensen.

60-973.13.10

60-972.13.10

4

3

1 13 2 12 8

13 122

13

60-776.17.10

60-974.12.10

4 3 1 13 2 12

1

13 2 12

Datablad | Pressostat og termostat, KP og KPI

Design/funktion

1. Indstilling af spindel

2. Dierensindstilling af spindel

3. Hovedarm

4. Hovededer

5. Dierenseder

6. Bælge

7. Tryktilslutning

8. Kontaktsystem

9. Tilslutningsklemmer

10. Jordklemme

11. Kabelindgang

12. Omegaeder (KPI)

12. Tumbler (KP)

13. Låseskrue

14. Manuel reset

Principskitse af KP-pressostat

5

4

9

10

6

7

Principskitse for KPI-pressostat

2 4 1

10

6

7

1

3

Danfoss

2

1

4

1

2

Danfoss

5

6

11

Danfoss

8

5

9

7

3

2

4

1

4

6

8

11

Danfoss

5

8

11

7

11

Principskitse af KP-pressostat, kedelversion

3

1

2

4

10

6

7

Kontaktsystemet i KP-pressostater har en snap-funktion. Det betyder, at bælgene kun er aktive, når ind- eller udkoblingsværdien er nået. Bælgene er tilsluttet trykket i det styrede anlæg via tilslutningen (7).

4 1

14

11

Danfoss

60-1356.11.10

3

1

8

4

9

6

4

1

2

7

Danfoss

60-1355.11.10

Danfoss' KPI-pressostater er konstrueret således, at bælgene bevæger sig i samme forhold, som pressostaterne ændrer sig. For at sikre en snap-funktion ved kontaktskift er der placeret en omegaeder mellem bælgen og kontaktsystemet.

2

12

8

5

11

IC.PD.P10.F9.01 | 5

84

44

6128 – 30

Danfoss

60-1358.11

60-1357.11

60-221.13

Danfoss

60-221.13

Datablad | Pressostat og termostat, KP og KPI

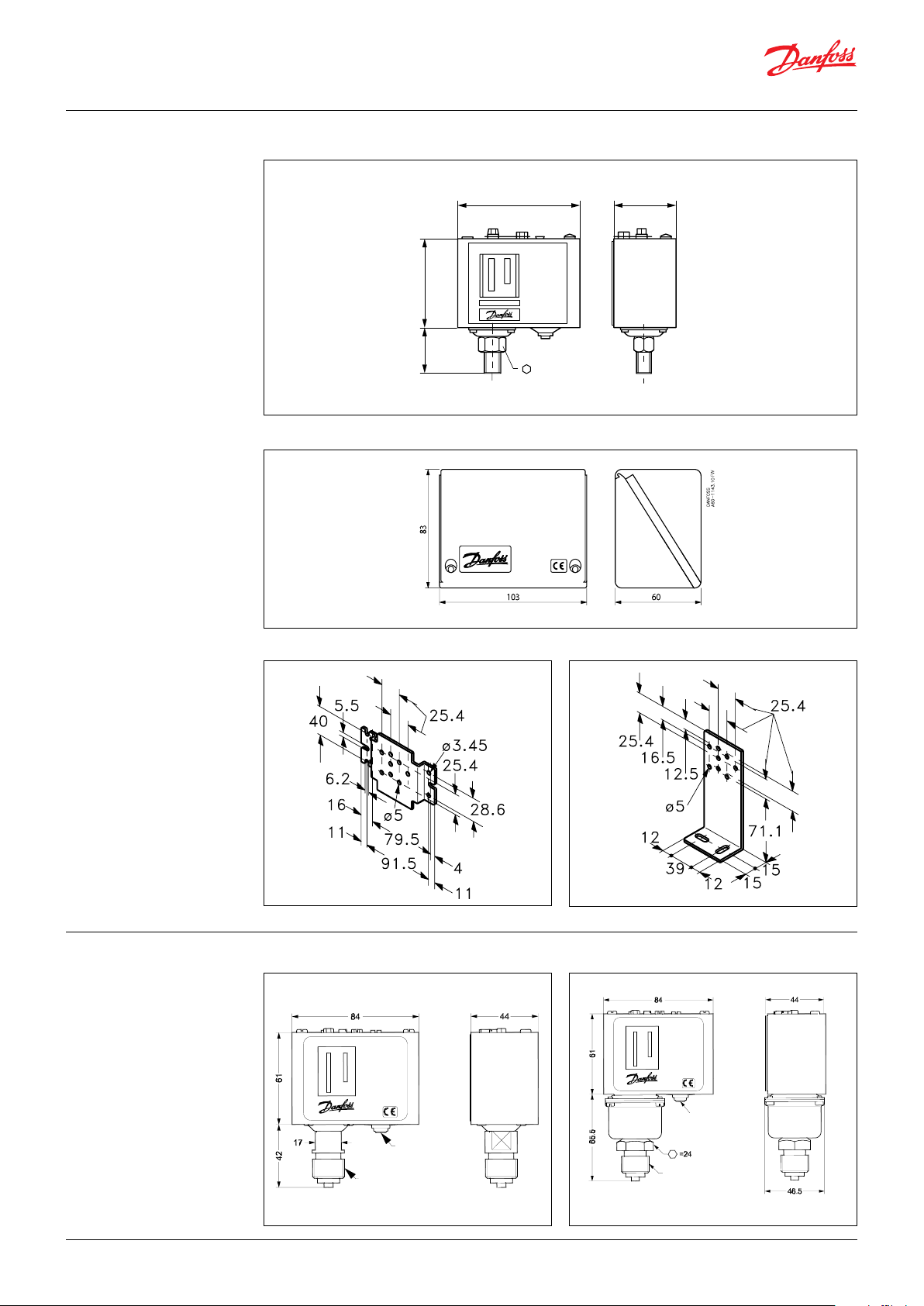

Dimensioner [mm] og vægt [kg]

Pressostat, typer KP 35, KP 36, KPI 35, KPI 36 og KPI 38

Standard IP30-hus

=14

IP55-kapsling

Danfoss

60-9059.10

Nettovægt ca. 0,3 kg

Dimensioner [mm] og vægt [kg]

(kedelversion)

Vægkonsol Vinkelkonsol

Danfoss

Pressostater, typer KP 35 og KP 36 Pressostat, type KP 34

Danfoss

G ½ A

Gummisk ive til kabel på 6 –14 mm

Nettovægt ca. 0,34 kg

Gummisk ive til kabel på 6 –14 mm

G ½ A

Danfoss

Nettovægt ca. 0,43 kg

IC.PD.P10.F9.01 | 6

Datablad | Pressostat og termostat, KP og KPI

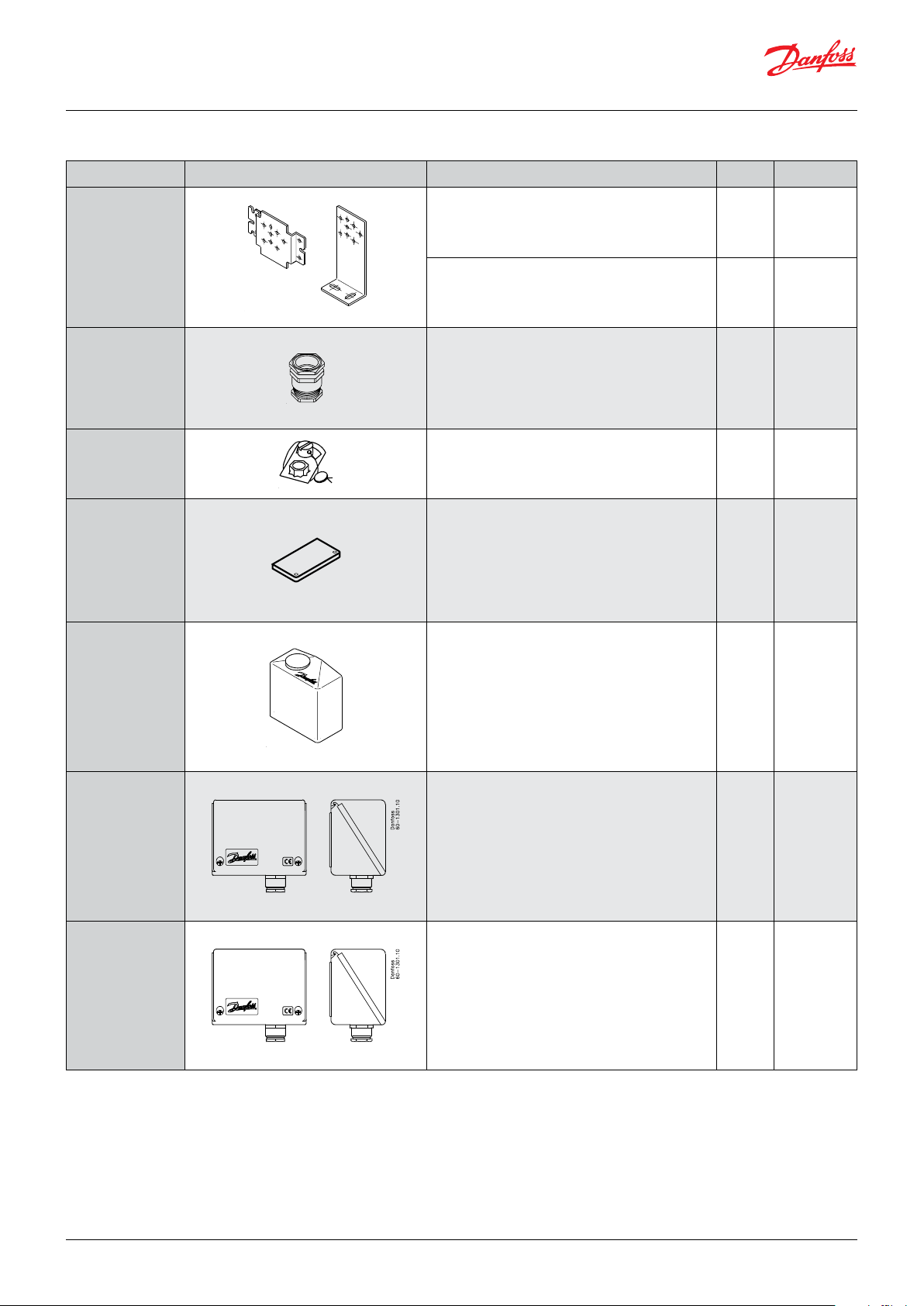

Tilbehør til KP-pressostater

Del Symbol Beskrivelse I alt Bestillingsnr.

Vægkonsol til KP 1 060-105566

Konsol med monteringsskruer og skiver

Vinkelkonsol til KP 1 060-105666

Kabelforskruning

Forseglingsskrue

Topdæksel

Beskyttelsesdæksel

PG 13,5 med speciel møtrik Til kabler med en diameter på 6–14 mm

Til forsegling af indstillingen på KP 2 060 -105766

Hvis der er monteret en konsol på husets bagplade, har KP-termostaterne en kapslingsgrad på IP44. Dækslet besk ytter indstillingsspindlerne

Beskyttelsesdæksel til KP-pressostater og -termostater. For at beskytte enheden mod regn og fugt. Kapslingsgrad: IP44 Materiale: Polyethylen Maks. omgivelsestemperatur: 65 °C Min. omgivelsestemperatur: -40 °C

1 06 0-10 596 6

1 060 -109766

1 060-003166

IP55 uigennemsigtig kapsling

IP55 gennemsigtig kapsling

Hvis enheden risikerer at blive udsat for kraftig vandpåvirkning, kan en endnu højere tæthedsgrad opnås ved montering af produktet i en særlig IP 55-kapsling

1 060-033066

1 060-062866

Datablad | Pressostat og termostat, KP og KPI

Tekniske data Dobbelt pressostat

Omgivelsestemperatur [°C] - 40 – 65 °C (i maks. 2 timer ved op til 80 °C) Medietemperatur [°C] Maks. 100 °C Væske Væsker

Dele i kontakt med væske

Kontaktsystem

Kontaktbelastning, sølv

IP-niveau IP22

Kabelindføring

Monteret på bagplade eller vægkonsol Vibrationssikker i området 0 – 1.000 Hz, 4 g [1 g = 9,81 m/s Montering på vinkelkonsol Anbefales ikke til områder, hvor der forekommer vibrationer

Bælge Fosfor-bronze, CuSn6 Tryktilslutning Automatstål (nikkelbelagt)

venstre

side

Vekselstrøm:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Jævnstrøm:

DC-13: 12 W, 220 V

Kabelbøsningsindgang i gummi til kabler med en diameter på 6 – 14 mm

højre

side

manuel

start

2



Bestilling

Pressostat, type KP 44

Trykområde Dierens

[bar] [bar] [bar] [bar] [bar] [bar]

2,0 – 12,0 0,5 – 6,0 0,7 – 4,0 1,0

Tilladt

driftstryk P

Venstre si de: 17

Højre

si de: 17

e

Maks.

prøvetryk

Venstre side: 25

Højre

side : 19

Tryk til-

slutning

2 × G ¼ A sølv 060-001366

Kont akt-

materiale

Bestillingsnr.Styring Sikkerhed Styring Sikkerhed

60-1175.12.10

1 6 14 2 13 9 4 14

12 10 8

Datablad | Pressostat og termostat, KP og KPI

Design/funktion Principskitse af kontaktsystem for KP 44-pressostat

3

1. Venstre trykindstillingsspindel

5

2. Dierensindstilling af spindel

11

3. Hovedarm

4. Højre trykindstillingsspindel

5. Hovededer

6. Dierenseder

7. Bælge

8. Tryktilslutninger

7

9. Kontaktsystem

10. Klemme

8

11. Jordklemme

12. K abelindgang

13. Tu mb ler

14. L åseplade

15. Impulshåndtag

Vandforsyning fra reservoir eller brønd

Kontaktsystemet i KP 44 har en snap-funktion og lader kun bælgene bevæge sig, når ind- eller udkoblingsværdien er nået. Hvis der er mangel på vand i brønden eller reservoiret, vil pumpen ikke længere være i stand til at øge trykket til udkoblingsværdien. Det betyder, at pumpen bliver ved med at køre – måske uden vand. KP 44-pressostaten stopper dog pumpen, så snart det højre bælgtryk falder til under sikkerhedsudkoblingsindstillingen. Pumpen kan startes igen ved at løfte impulshåndtaget. Pumpen fortsætter med at køre, når impulshåndtaget slippes, forudsat at det højre bælgtryk er højere end sikkerhedsudkoblingsindstillingen plus en fast dierens på 1 bar. Hvis dette ikke er tilfældet, vil pumpen koble ud igen for at indikere utilstrækkelig vandforsyning.

Danfoss

5

15

7

Trykvandtilførsel direkte til pumpen

Når vandforsyningen svigter på indløbssiden, vil pumpen ikke længere være i stand til at booste trykket til udkoblingsværdien. Det betyder, at pumpen bliver ved med at køre – måske uden vand. KP 44-pressostaten stopper dog pumpen, så snart trykket i pumpens sugeledning falder til under sikkerhedsudkoblingsindstillingen. Pumpen starter automatisk igen, når pumpens sugetryk har nået niveauet på 1 bar over sikkerhedsudkoblingsindstillingen. Automatisk opstart vil kun nde sted, hvis højre bælg er tilsluttet pumpens sugeledning. Luftlommer skal undgås for at forhindre, at pumpen starter op på lufttrykforøgelse, uden at der er vand til stede.

I et hydroforsystem, hvor vandet pumpes fra en brønd eller en åben tank, er begge bælge forbundet til en trykudgang på luftsiden af pumpens trykslange, hvis det er muligt.

I et boostersystem, der modtager vand under tryk, er de højre bælge tilsluttet

• til lavtrykssiden af pumpen til automatisk opstart

• til højtrykssiden af pumpen til manuel opstart

De venstre bælge er altid forbundet til pumpens højtryksside.

IC.PD.P10.F9.01 | 9

60-1178.12

Datablad | Pressostat og termostat, KP og KPI

Indstilling

Dimensioner [mm] og vægt [kg]

Indstilling af sikkerhedsudkobling

De højre bælge udkobler automatisk pumpen ved sætpunktet for sikkerhedsudkobling. Eventuel automatisk opstart vil nde sted, når trykket har nået niveauet på 1 bar over sætpunktet. Manuel indkobling foretages ved at løfte impulshåndtaget og udløse det

Sætpunktet for sikkerhedsudkobling bestemmes normalt af det statiske tryk (vandsøjlen). For at undgå forstyrrende signalinteraktion skal det dog sikres, at sikkerhedsudkoblingsindstillingen er mindst 1,5 bar lavere end styretrykkets indkoblingsindstilling. Se nedenstående tabel med eksempler på trykindstillinger.

igen, når trykket er steget med min. 1 bar.

Nødvendigt brugsvandstryk ≥ 2,3 bar ≥ 4,0 bar ≥ 5,0 bar ≥ 8,0 bar Indstilling for udkobling af styretryk 3,0 bar 5,0 bar 8,0 bar 12 bar Dierens 0,7 bar 1,0 bar 3,0 bar 4,0 bar Indstilling for indkobling af styretryk 2,3 bar 4,0 bar 5,0 bar 8,0 bar Maks. sikkerhedsudkoblingsindstilling 0,8 bar 2,5 bar 3,5 bar 6,0

1)

6,0 bar er det normale maks. sætpunkt

Indstillinger for styretryk

Sætpunkt for udkobling af styretryk indstilles på skalaen for trykindstilling til venstre.

Dierensen indstilles mellem 0,7 og 4 bar. Indstillingen for indkobling af styretryk vil være udkoblingsstyretrykket minus dierensen.

1

 bar

Danfoss

Nettovægt ca. 0,5 kg

Tilbehør til KP 44-pressostater

Del Symbol Beskrivelse I alt Bestillingsnr.

Vægkonsol 1 060-105566

Konsol med monteringsskruer og skiver

Kabel-forskruning

Forseglingsskrue

Vinkelkonsol 1 060-105666

Kabelforskruning Pg 13,5 med speciel møtrik til kabler på 6–14 mm

Til forsegling af indstillingen på KP 2 06 0-10 5766

1 06 0-1059 66

IC.PD.P10.F9.01 | 10

Datablad | Pressostat og termostat, KP og KPI

Tekniske data

Enkelt termostat

Omgivelsestemperatur [°C] - 40 – 65 °C (i maks. 2 timer ved op til 80 °C) Følermateriale Fortinnet kobber Cu/Sn5

Kontaktsystem

Kontaktbelastning, sølv

Kontaktbelastning, guldbelagt kontaktsæt Se Information side 15

Kapsling, IP30-klasse

Kapsling, IP44-klasse

Kapsling, IP55-klasse

Kabelindføring Indgang til kabel med en diameter på 6 – 14 mm Monteret på bagplade eller vægkonsol Vibrationssikker i området 0 – 1.000 Hz, 4 g [1 g = 9,81 m/s Monteret på vinkelkonsol Anbefales ikke til områder, hvor der forekommer vibrationer

Ledning

Enpolet skiftekontaktsystem (SPDT)

Vekselstrøm:

AC-1: 16 A, 400 V AC-3: 16 A, 400 V AC-15: 10 A, 400 V

Jævnstrøm:

DC-13: 12 W, 220 V

Enheden skal monteres på en plan ade/et adt beslag, og alle ubrugte huller skal tildækkes

Monteret som IP30 plus montering af topdæksel, best.nr. 060-109766

Enhed monteret i en særlig IP55-kapsling, best.nr. 060-033066 eller 060-062866. Undtagelse: KP 75

2



Bestilling

Termostat, typer KP 75 – KP 81

Indstillings-

Typ e

KP 75

KP 78 30 – 90 5 – 15 150 2 sølv 060L118466 KP 79 50 – 100 5 – 15 150 2 sølv 060L112666 KP 81 80 – 150 7 – 20 200 2 sølv 060L112566 KP 81 80 – 150 7 – 20 200 3 sølv 060L118366 KP 81 80 – 150 7 – 20 200 5 sølv 060L117066 KP 81

(maks. reset)

område

[° C] [° C] [° C] [m]

0 – 40 3 – 10 80 Rumføler sølv 0 60L1212 66 0 – 40 3 – 10 80 Rumføler guldbelagt 060L117166

80 – 150

Dierens

8

(maks. reset)

Maks. sensor-

temperatur

200 2 sølv 060L115566

Kapillarrørs-

længde

Kont akt-

materiale

Bestillingsnr.

7

11

10

60-971.13.10

12118

1

4

5

6

8

7

12

11

Danfoss

60-970.12.10

8

7

12

11

12

Danf

60-904.12.10

7

Datablad | Pressostat og termostat, KP og KPI

Design/funktion Principskitse af KP-termostat, typer KP 78, KP 79, KP 81

1. Temperaturindstillingsspindel

2. Dierensindstilling af spindel

3. Hovedarm

4. Hovededer

5. Dierenseder

6. Bælge

7. Føler

8. Kontaktsystem

9. Tilslutningsklemmer

10. Jordklemme

11. Kabelindgang

12. Tumbler

10

7

12

2

3

4

5

9

8

9

6

1

2

3

4

5

6

Danfoss

KP 75-rumføler

Kontaktsystemet i KP-termostater har en snap-funktion. Det betyder, at bælgene kun er aktive, når ind- eller udkoblingsværdien er nået.

12

8

11

7

Fyldninger

6. Bælge

7. Føler

13. Kapillarrør

Indstilling

7

oss

6

13

Danfoss

60-909.11.10

Termostater med automatisk reset

Indstil den øvre grænsetemperatur på områdeskalaen. Indstil dernæst dierensen på DIFF-skalaen. Den temperatur, der er indstillet på områdeskalaen, er også den temperatur, hvor kontaktskift sker igen ved stigende temperatur. Kontakterne skifter, når temperaturen er faldet til en lavere værdi end den, der er indstillet på DIFF-skalaen. Hvis anlægget ikke starter/stopper ved lavere indstillinger, kan årsagen være, at dierensen er indstillet for højt.

Absorptionsfyldning

Fyldningen består dels af en overhedet gas og dels af et fast stof med en stor absorptionsade. Det faste stof er koncentreret i føleren (7), og derfor er det altid føleren, der udgør den temperaturregulerende del af det termostatiske element. Føleren kan placeres både varmere og koldere end termostathuset og kapillarrøret. Placering i en omgivelsestemperatur, der er højere eller lavere end 20 °C, kan dog påvirke skalaens nøjagtighed.

Termostater med minimum reset

Indstil temperaturen på områdeskalaen. Dierensindstillingen er fast. Enheder med min. reset genstarter, når temperaturen ved termostatføleren er steget med en værdi, der er større end den faste dierens.

Termostater med maksimum reset

Indstil stoptemperaturen på områdeskalaen. Dierensindstillingen er fast. Enheder med maks. reset genstarter, når temperaturen ved termostatføleren er faldet med en værdi, der er større end den faste dierens.

IC.PD.P10.F9.01 | 12

60-298.16

61 14

84

60-435.13

60-663.11

60-221.13

Danfoss

60-221.13

Datablad | Pressostat og termostat, KP og KPI

Dimensioner [mm] og vægt [kg]

Termostat, typer KP 75, KP 78, KP 79, KP 81

Danfoss

Nettovægt ca. 0,4 kg

IP55-kapsling

KP 75-føler: Fortinnet kobber Cu/Sn 5

Danfoss

KP 78-, 79-, 81-føler: Fortinnet kobber Cu/Sn 5

Vægkonsol Vinkelkonsol

Danfoss

IC.PD.P10.F9.01 | 13

Datablad | Pressostat og termostat, KP og KPI

Tilbehør til KP-termostater

Del Symbol Beskrivelse I alt Bestillingsnr.

Vægkonsol til KP 1 060-105566

Konsol med monteringsskruer og skiver

Vinkelkonsol til KP 1 060-105666

Følerholder

Kabelforskruning

Forseglingsskrue

Topdæksel

Beskyttelsesdæksel

Følerholder til vægmontering med re kapillarrørsclips og 9 stk. stifter på 12 mm

PG 13,5 med speciel møtrik Til kabler med en diameter på 6–14 mm En standard Pg 16-kabelindgang kan bruges til kabler med en diameter på 8–16 mm

Til forsegling af indstillingen på KP 2 06 0-105766

Hvis der er monteret en konsol på husets bagplade, har KP-termostaterne en kapslingsgrad på IP44. Dækslet beskytter indstillingsspindlerne

Beskyttelsesdæksel til KP-pressostater og -termostater. For at beskytte enheden mod regn og fugt. Kapslingsgrad: IP44 Materiale: Polyethylen Maks. omgivelsestemperatur: 65 °C Min. omgivelsestemperatur: -40 °C

Til alle KP-termostater med cylindrisk ernføler. Følerlomme, pakning og omløber til indskruning i G ½ stik svejset på rør, beholdere osv.

1 017-420166

1 060 -10596 6

1 060-10976 6

1 060-003166

Int. diameter på 9,6 mm,

Følerlomme

Varmeledende aluminiumspasta

Tub e

Messing Rustfrit stål

Tilladt tryk på følerrør

indstiksdybde 112 mm (messing). Ekst. diameter på 11 mm

Int. diameter på 9,6 mm, indstiksdybde 112 mm (st 18/8). Ekst. diameter på 11 mm

Int. diameter på 9,6 mm, indstiksdybde 465 mm (messing). Ekst. diameter på 11 mm

Medietemperatur for føler: 250 °C Denne temperatur kan øges ved at benytte et andet pakningsmateriale

Til KP- og RT-termostater med føler monteret i en følerlomme. Temperaturområde -20–150 °C (kortvarigt 220 °C)

Tube med 5 g aluminiumspasta

1 017- 4370 66

1 017- 43 696 6

1 017-421666

1 0 41E0114

Datablad | Pressostat og termostat, KP og KPI

Generel information Guldkontakter

Kontaktmateriale Guldbelagt sølv

Ledning

Kontaktsystem

Enpolet skiftekontaktsystem (SPDT)

Vekselstrøm:

Ohmsk

Kontaktbelastning (når Au-overade er brændt væk)

belastning: AC-1: 10 A, 440 V Induktiv belastning: AC-3: 6 A, 440 V AC-15: 4 A, 440 V

Jævnstrøm: DC-13: 12 W, 220 V

Kurve A viser den maksimale belastning. Skraveret område B: Acceptabel belastning af kontaktens guldbelægning (DC-13).

Terminologi

Områdeindstilling/sætpunkt

Det trykområde, inden for hvilket enheden vil afgive et signal (kontaktskift).

Dierens

Forskellen mellem kontaktskift ved stigende og faldende tryk. Dierensen er en betingelse for stabil automatisk anlægsdrift.

Manuel reset

En enhed med manuel reset kan kun genoprettes til driftstilstand ved aktivering af den eksterne reset-knap. Enheder med min. reset genstarter, når trykket er steget med en værdi, der er større end den faste dierens. Enheder med maks. reset genstarter, når trykket er faldet med en værdi, der er større end den faste dierens.

Tilladt driftsområde

Den højest tilladte konstante tryk- eller trykvariation, som enheden kan udsættes for.

Maksimalt arbejdstryk

Det maksimalt tilladte tryk til at opnå sikker funktion af et varmesystem eller dets komponenter.

Snap-funktion

Der opretholdes en specik kontaktstyrke, indtil snap-funktionen påbegyndes. Den tid, hvor kontaktstyrken når nul, er et par millisekunder. Derfor kan kontakttilbageedring ikke forekomme som følge af f.eks. svage vibrationer før udkobling.

Kontaktsystemet med snap-funktion fortsætter med at fungere, selv når der oprettes mikrosvejsninger mellem kontakterne under indkoblingen.

Den styrke, der skabes for at adskille kontakterne, er stærk og skærer øjeblikkeligt alle kontaktadesvejsninger af, der er opstået som følge af indkoblingen.

Disse udviklingsfunktioner sikrer, at KP-styringens udkoblingspunkt forbliver meget nøjagtigt og fuldstændig uafhængig af den aktuelle belastnings størrelse.

Automatisk reset

Enheder med automatisk reset genstarter automatisk efter stop.

Maksimalt testtryk

Det maksimale tryk, der anvendes i styrke- eller tæthedsprøver på varmesystemer eller deres komponenter.

Strømklassiceringer:

AC – 1

Vekselstrømklassicering, i ampere, for ikke-induktive, let induktive belastninger eller resistorovne

AC – 3 Vekselstrømklassicering, i ampere, for asynkronmotorer: start, tilstopning, tørning

AC – 15

Vekselstrømklassicering, i ampere, for elektromagnetiske belastninger (>72 VA)

DC – 13

Jævnstrømsklassicering, i ampere, for elektromagneter

Danfoss KP 35, KPI 35, KPI 36, KP 36, KP 37 Data sheet [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
