Danfoss KP 1, KP 2, KP 5, KP 6, KP 7 Data sheet [de]

Datenblatt

Druckschalter
KP

KP Druckschalter sind für den Einsatz in Kälte­und Klimaanlagen ausgelegt und schützen diese
vor zu niedrigem oder zu hohem Druck.

KP-Druckschalter können zum Beispiel zur
Verdichter- und Verflüssigerlüfterregelung
verwendet werden.

Darüber hinaus kann ein KP-Druckschalter auch
direkt an einen einphasigen Wechselstrommotor
mit einer Leistung von bis zu 2 kW angeschlossen
oder im Steuerkreis von Gleichstrommotoren
und großen Wechselstrommotoren eingesetzt
werden.

KP-Druckschalter sind mit einem einpoligen
Wechselschalter (SPDT) ausgestattet.
Die Position des Schalters hängt von der
Einstellung der Druckregelung und dem Druck
am Anschluss ab.
KP Druckschalter sind erhältlich in Schutzart IP
30, IP 44 und IP 55.

Besonderheiten

Zulassungen

Schiffszulassungen

• Kürzeste Prellzeit dank Schnappfunktion
(minimaler Verschleiß bei maximaler
Zuverlässigkeit)

• Manuelle Prüffunktion (Funktion der
elektrischen Kontakte kann ohne Hilfsmittel
getestet werden)

• KP 6, KP 7 und KP 17 mit ausfallsicherem
Doppelbalgelement

CE-Kennzeichen gemäß:
– LVD 2014/35/EU
(EN 60947-1, EN 60947-4-1, EN 60947-5-1)
– DIN 2014/68/EU, Kategorie IV (EN 12263):
KP 1, KP 2, KP 6, KP 7 und KP 17

Germanischer Lloyd, GL
Det Norske Veritas, Norway, DNV
Registro Italiano Navale, RINA

• Vibrations- und Stoßfest

• Kompakte Bauweise

• Vollverschweißtes Doppelbalgelement

• Höchste Zuverlässigkeit der elektrischen und
mechanischen Teile

Underwriters Laboratories Inc., UL-gelistet,
China Compulsory Certificate, CCC

Bureau Veritas, BV
Lloyd’s Register, LR
Russian Maritime Register of Shipping, RMRS

© Danfoss | DCS (rm) | 2020.06

AI213186439478de-000204 | 1

Datenblatt | Druckschalter, KP

Technische Daten

Umgebungstemperatur -40 – 65 °C (80 °C für max. 2 Stunden).

Umgebungstemperatur (PED zugelassene Einheiten)

Medientemperatur *)

-25 – 65 °C (80 °C für max. 2 Stunden).

-50 – 100 °C

ND: PS / MWP = 17 bar

Max. zulässiger Betriebsüberdruck

HD: PS / MWP = 35 bar

KP 6: PS / MWP = 46,5 bar

ND: Pe = 20 bar

Max. Prüfdruck

HD: Pe = 35 bar

KP 6: Pe = 46,5 bar

AC1 =16 A, 400 V

Kontaktlast

Wechselstrom

AC3 = 16 A, 400 V

AC15 = 10 A, 400 V

Gleichstrom DC13 = 12 W, 220 V Steuerstrom

2

2

2

Leitungsquerschnitte

Massiv-/Litzendraht 0,75 – 2,5 mm

flexibel, ohne Aderendhülsen

flexibel, mit Aderendhülsen

0,7 – 2,5 mm

0,5 – 1,5 mm

Anzugsdrehmoment max. 2 Nm

Max Nenn-Impulsspannung 4 kV

Verschmutzungsgrad 3

Kurzschlussschutz, Sicherung 16 A

Isolierung 400 V

Schutzart IP30 / IP44 / IP55

*) Die Medientemperatur kann außerhalb des Umgebungstemperaturbereiches liegen, unter der Voraussetzung, dass sich die
Temperatur im Inneren des KP innerhalb des Umgebungstemperaturbereiches befindet.

Kontaktsysteme

Dualdruck (LP/HP) Dualdruck (LP/HP) Dualdruck (HP/HP)

SPDT+LP signal SPDT+LP+HP signal SPST

Niederdruck (LP) Hochdruck (HP)

SPDTSPDT

© Danfoss | DCS (rm) | 2020.06

AI213186439478de-000204 | 2

Datenblatt | Druckschalter, KP

Technische Daten

(Fortsetzung)

Kabelanschluss
Für den Kabelanschluss können Kabel mit
6 – 14 mm Durchmesser verwendet werden. Für
Kabel mit 6 – 14 mm Durchmesser kann auch
eine Pg 13,5 Kabelverschraubung eingesetzt
werden. Bei Kabeln mit 8 – 16 mm kann eine
Pg 16 Kabelverschraubung verwendet werden.

Schutzart

IP30 nach EN 60529 / IEC 60529
Die Schutzart IP30 wird erreicht, wenn Einheiten
ohne Abdeckung auf einer flachen Oberfläche oder
mit einem Befestigungsbügel montiert werden.
Der Befestigungsbügel muss so an der Einheit
befestigt werden, dass alle nicht benutzten
Bohrungen bedeckt sind.

IP44 nach EN 60529 / IEC 60529
Die Schutzart IP44 wird erreicht, wenn Einheiten
mit Abdeckung auf einer flachen Oberfläche
oder mit einem Befestigungsbügel montiert
werden. Der Befestigungsbügel muss so an der
Einheit befestigt werden, dass alle nicht benutzten
Bohrungen bedeckt sind.

KP-Druckschalter mit automatischem Reset
werden

mit Abdeckung geliefert. Für
KP-Druckschalter
Abdeckung separat

mit manuellem Reset muss die

bestellt werden (Best.-Nr.

060 -10976 6 für Einzeldruckschalter und
Best.-Nr. 060-109866 für Doppeldruckschalter).

IP55 nach EN 60529 / IEC 60529
IP55 wird erreicht, wenn KP-Druckschalter in
einer IP55-Gehäuse montiert werden; (Best.-Nr.

060-033066 für Einzeldruckschalter und Best.-Nr.
060-035066 für Doppeldruckschalter).

IP55-Gehäuse müssen separat bestellt werden.

Materialien der
medienberührten Teile

Typ Werkstoffe

KP 1, KP 2, KP 5, KP 6,
KP 7, KP 15 und KP 17

KP 1A, KP 5A, KP 6A, KP 7A
und ausschl. KP 15A

Zinnbronze, Nr. CW452K, EN 1652

Vernickelter Automatenstahl, Nr. 1.0737 / 1.0718, EN 10277

Edelstahl 18/8 Nr. 1.4306, EN 10088-2

Automatenstahl, Nr. 1.0737, EN 10277

Kaltumformbarer Stahl, Nr. 1.0338, EN 10139

Stahl, Nr. 1.0308, EN 10305

Automatenstahl, Nr. 1.0715, EN10277

Automatenstahl, Nr. 1.0718, EN 10277

Aluminium, Nr. AW-3005, EN 573

© Danfoss | DCS (rm) | 2020.06

AI213186439478de-000204 | 3

Datenblatt | Druckschalter, KP

Manueller Reset 1)

For R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A

Eine vollständige Liste der zugelassenen Kältemittel finden Sie auf http://products.danfoss.com/all-products/

1)3)

3)

Bestellnr.

Anschluss

1

/4 in.

ODF

Löt

– –

– 060-112366

3)

6 mm

ODF

Löt

–

–

Niederdruck (LP) Hochdruck (HP) Reset

Druck Typ

Regelbereich

[bar]

Differenz-

druck ∆p

[bar]

Regelbereich

[bar]

Differenz-

druck ∆p

[bar]

Nieder-

druck

LP

Hochdruck

HP

Kontaktsystem

1

/4 in.

6 mm

Bördel

Niedrig KP 1 -0,2 – 7,5 0,7 – 4,0 – – Auto – SPDT 060-110166 3)060 -1112 66 3)060-111066

Niedrig KP 1 -0,2 – 7,5 0,7 – 4,0 – – Auto – SPDT 06 0-114166

Niedrig KP 1 -0,9 – 7,0 0,7 – –

Man.

(Min.)

– SPDT 060-110366 060 -11116 6 060-110966

Niedrig KP 2 -0,2 – 5,0 0,5 – 1,5 – – Auto – SPDT 060-112066

Hoch KP 5 – – 8 – 32 1,8 – 6,0 – Auto SPDT 060-117166 3)060-117966 3)060-117766

Hoch KP 5 – – 8 – 32 3 –

Man.

(Max.)

SPDT 060-117366 060-118066

Doppel KP 15 - 0,2 – 7,5 0,7 – 4,0 8 – 32 4 Auto Auto SPDT+LP-Signal 060-124166 3)060-125466

3)

3)

3)

Doppel KP 15 - 0,2 – 7,5 0,7 – 4,0 8 – 32 4 Auto Man. (Max.) SPDT+LP-Signal 060-124366 – –

Doppel K P 15 -0, 2 – 7,5 0,7 – 4,0 8 – 32 4 Auto

Doppel K P 15 -0,9 – 7,0 0,7 8 – 32 4

Man.

(Min.)

Man.

(Max.)

Man.

(Max.)

SPDT+LP-Signal 060-114866

SPDT+LP-Signal 060-124566 – –

1)

– –

Doppel K P 15 -0,9 – 7,0 0,7 8 – 32 4 Umstellbar2)Umstellbar2)SPDT+LP-Signal 060-126166 – –

Doppel K P 15 -0, 2 – 7,5 0,7 – 4,0 8 – 32 4 Auto Auto

Doppel K P 15 -0, 2 – 7,5 0,7 – 4,0 8 – 32 4 Auto

Man.

(Max.)

Doppel K P 15 -0, 2 – 7,5 0,7 – 4,0 8 – 32 4 Umstellbar2)Umstellbar

Doppel K P 15 -0,9 – 7,0 0,7 8 – 32 4 Umstellbar2)Umstellbar

SPDT+LP und

HP-Signal

SPDT+LP und

HP-Signal

SPDT+LP und

2)

HP-Signal

SPDT+LP und

2)

HP-Signal

060-126566 3)060-129966

060-126466 060-128466 –

060-115466 3)060-001066

060-122066 – –

3)

3)

–

–

For R717, R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A

Eine vollständige Liste der zugelassenen Kältemittel finden Sie auf http://products.danfoss.com/all-products/

Niederdruck (LP) Hochdruck (HP) Reset

Druck Typ

Regelbe-

reich

Differenz-

druck

∆p

Regelbe-

reich

Differenz-

druck

∆p

Niederdruck Hochdruck

Kontaktsystem

[bar] [bar] [bar] [bar] LP HP

Niedrig KP 1A -0,2 – 7,5 0,7 – 4,0 – – Auto – SPDT 060 -1162 66 060-116066

Bestellnr.

Anschluss

M10 × 0,75

1 m Kapillar-

rohr

mit

M10 × 0,75

3)

Niedrig KP 1A -0,9 – 7,0 0,7 – – Man. (Min.) – SPDT – 060 -116166

Hoch KP 5A – – 8 – 32 1,8 – 6,0 – Auto SPDT – 060-123066

Hoch KP 5A – – 8 – 32 3 – Man. (Max.) SPDT 060 -1153 66 06 0-123166

Doppel

Doppel

Doppel

1)

Druckschalter mit vergoldenten Kontakten

2)

Umstellbar: automatischer oder manueller Reset optional

3)

Schutzart IP44

KP 15A -0,2 – 7,5 0,7 – 4,0 8 – 32 4 Auto Auto

KP 15A -0,2 – 7,5 0,7 – 4,0 8 – 32 4 Auto Man. (Max.)

KP 15A -0,9 – 7,0 0,7 8 – 32 4 Umw.

© Danfoss | DCS (rm) | 2020.06

2)

Umw.

2)

SPDT+LP und

HP-Signal

SPDT+LP und

HP-Signal

06 0-1295 66 060 -129366

060-129666 060-129466

SPDT+LP-Signal – 060 -12836 6

AI213186439478de-000204 | 4

3)

3)

Datenblatt | Druckschalter, KP

Druckschalter zugelassen nach DIN 2014/68/EU; EN 12263

For R22, R134a, R404A, R407A, R407C, R407F, R410A*), R422B, R422D, R438A, R448A, R449A, R450A, R452A , R507A, R513A

*) for KP6W, KP6B
Eine vollständige Liste der zugelassenen Kältemittel finden Sie auf http://products.danfoss.com/all-products/

1

/4 in.

6 mm

Bördel

Bestellnr.

Anschluss

2)

2)

2)

6 mm

ODF

Löt

–

–

–

Niederdruck (LP) Hochdruck (HP) Reset

Druck

Typ

1)

Regelbe-

reich

Differenz-

druck

∆p

Regelbe-

reich

Differenz-

druck

∆p

Nieder-

druck

Hochdruck

Kontaktsys-

tem

[bar] [bar] [bar] [bar] LP HP

Niedrig KP 1 -0,2 – 7,5 0,7 – 4,0 – – Auto – SPDT 0 60 -11016 6 2)060 -111066

Niedrig KP 1 -0,9 – 7 0,7 – – Man. (Min.) – SPDT 06 0-110366 0 60 -110 96 6

Niedrig KP 2 - 0,2 – 5 0,5 – 1,5 – – Auto – SPDT 060-112066 2)060 -1123 66

Hoch KP 6W – – 8 – 42 4 – 10 – Auto SPDT 060-519066

Hoch KP 6B – – 8 – 42 4 – Man. (Max.) SPDT 0 60- 51916 6 –

Hoch KP 7W – – 8 – 32 4 – 10 – Auto SPDT 060-119066 2)06 0-1203 66

Hoch KP 7B – – 8 – 32 4 – Man. (Max.) SPDT 060 -119166 –

Hoch KP 7S – – 8 – 32 4 – Man. (Max.) SPDT 060 -1192 66

Doppel KP 7BS – – 8 – 32 4 –

Doppel KP 17W -0,2 – 7,5 0,7 – 4 8 – 32 4 Auto Auto

Man. (Max.)
Man. (Max.)

SPST 060-120066 –

SPDT+LP und

HP-Signal

06 0-127566 2)060-127666

Doppel KP 17W -0,2 – 7,5 0,7 – 4 8 – 32 4 Auto Auto SPDT+LP-Signal 06 0-12676 6

2)

2)

2)

2)

Doppel KP 17B -0,2 – 7,5 0,7 – 4 8 – 32 4 Auto

Doppel KP 17WB -0,2 – 7,5 0,7 – 4 8 – 32 4 Auto Umstellbar

Man. (Max.)

SPDT 060-126 866 060 -127466

SPDT+LP und

4)

HP-Signal

060-539766

2)3)

–

For R717, R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A

Eine vollständige Liste der zugelassenen Kältemittel finden Sie auf http://products.danfoss.com/all-products/

Niederdruck (LP) Hochdruck (HP) Reset

Druck Typ

Regelbe-

reich
[bar]

Differenz

∆p

[bar]

Regelbe-

reich
[bar]

Differenz-

druck ∆p

[bar]

Nieder-

druck

LP

Hochdruck

HP

Kontaktsys-

tem

M10 × 0,75

Niedrig K P 1A -0,2 – 7,5 0,7 – 4,0 – – Auto – SPDT 06 0-116 26 6 060-116066

Niedrig K P 1A 0,9 – 7 Fest 0,7 – – Man. (Min.) – SPDT – 060-116166

Doppel KP 7ABS – – 8 – 32 Fest 4 –

1)

W = PSH (Druckregler), B = PZH (Druckregler mit ext. Reset),

S = PZHH (Druckregler mit int. Reset)

2)

Schutzart IP44

3)

Werkseinstellung: Niederdruckseite: Bereich 1 bar Pe, Diff. 1
bar; Hochdruckseite:
Bereich 18 bar Pe, Diff. Fest 4 bar

4)

Umstellbar: automatischer oder manueller Reset optional

Man. (Max.)
Man. (Max.)

SPST – 060-120566

Bestellnr.

Anschluss

1 m Kapillarrohr

mit

M10 × 0,75

Druckregelung mit umstellbarem Reset

2)

Niederdruck Manuelle Reset

Hochdruck Manueller Reset

1)

Werkseinstellung:

© Danfoss | DCS (rm) | 2020.06

1)

1)

Automatischer Reset Automatischer Reset Manueller Reset

Manueller Reset Automatischer Reset Automatischer Reset

AI213186439478de-000204 | 5

MK

Datenblatt | Druckschalter, KP

Design / Funktion

1.

Niederdruck-Einstellschraube

(LP)

2. Differenz-Einstellschraube,
(LP)

3. Hauptarm

5. Hochdruck-Einstellschraube
(HP)

7. Hauptfeder

8. Differenzfeder

9. Metallbalg

10. LP-Anschluss

11. HP-Anschluss

12. Schalter

13. Terminals [pcs]

14. Schutzerdung

15. Kabeleintritt

16. Tumbler

18. Abschlussplatte

30. Rückstelltaste

Druckschalter, Typ KP

1/5

3

7

8

9

10 /11

KP 15

14

2

2 51 183

=12 mm

14 in. / 6 mm

16

KP 1, KP 2, KP 5

1/5 2 13 30183

12

15

=12 mm

Kapillarrohr für KP 1A, KP 5A und KP 15A

14

14 in. / 6 mm

R 1/4 (ISO 7-1)

© Danfoss | DCS (rm) | 2020.06

Der Schalter im KP-Druckregler verfügt über eine
Schnappfunktion und der Balg bewegt sich nur,
wenn der Ein- oder Ausschaltwert erreicht ist.

Der Balg wird über Anschluss (10) oder (11) an
die Nieder- oder Hochdruckseite der Anlage
angeschlossen.

Das Design des KP-Druckschalters bringt folgende
Vorteile:

y Hohe Kontaktlast
y Äußerst kurze Prellzeit
y Hohe Schwingungsresistenz
y Im Bereich 0

vibrationsresistent

–

1.000 Hz bis zu 4 g

y Lange Lebensdauer der mechanischen und

elektrischen Teile

AI213186439478de-000204 | 6

MK

MK

W

Datenblatt | Druckschalter, KP

Design

(Fortsetzung)

KP 7W, Bördel KP 7W, Löt

1

KP 7BS

25

1

30

13

18152

MK.F

6 mm

1

1. D ruckeinstellschraube

2. Differenz-Einstellschraube

3. Hauptarm

15. Kabeleintritt

18. Abschlussplatte

25. Int. Resetschalter

30. Ext. Resettaste

KP1-, KP1A-, KP2-, KP6-, KP6A-, KP7- und KP17­Einheiten mit der Bezeichnung W, B oder S
wurden durch den TÜV Rheinland getestet und
in Übereinstimmung mit EN 12263 zugelassen.

KP6, KP6A, KP7 und KP17 sind mit
Doppelbalgelementen ausgestattet: einem äußeren
und einem regulierenden Balgelement. Übersteigt
der Systemdruck den vordefinierten Wert, hält
der KP-Druckschalter die Anlage automatisch an.
Das Doppelbalgsystem verhindert bei einem Riss
im Balg den Kältemittelverlust

Ein Riss des inneren Balgs hat einen Abfall
des Abschaltdrucks auf ca. ein Drittel des
voreingestellten Werts zur Folge, wodurch der
Verdichter der Kälteanlage angehalten wird.

Ein Riss des äußeren Balgs hat einen Abfall des
Abschaltdrucks auf ca. 3 bar unterhalb des
voreingestellten Werts zur Folge, womit eine
Fail-Safe-Funktion angeboten wird.

Ausführungen mit der Bezeichnung W oder AW
schalten sich automatisch wieder zu wenn der
Druck auf den voreingestellten Wert minus der
Differenz gefallen ist.

Ausführungen mit der Bezeichnung B oder AB
können mit der externen Resettaste manuell
zugeschaltet werden wenn der Druck in KP1 auf
0,7 bar über dem voreingestellten Wert gestiegen
ist und in KP6 und KP7 auf 4 bar unterhalb dieses
Werts gefallen ist.

Ausführungen mit der Bezeichnung S oder AS
können anhand des internen Resetschalters
manuell zugeschaltet werden wenn der Druck
auf 4 bar unterhalb des voreingestellten Werts
gefallen ist.

Alle KP-Druckschalter, einschließlich der
durch DIN freigegebenen Modelle, arbeiten
unabhängig von Veränderungen in der
Umgebungstemperatur des Gehäuses. Dadurch
können der eingestellte Abschaltdruck und die
Differenz konstant gehalten werden, solange
die zulässige Umgebungstemperatur nicht
überschritten wird.

© Danfoss | DCS (rm) | 2020.06

AI213186439478de-000204 | 7

Datenblatt | Druckschalter, KP

Terminologie

Einstellung

Reset

1. Manueller (Min. / Max.) Reset:
Einheiten mit manuellem Reset können

während des Betriebs nur durch Aktivierung
der Resettaste zurückgesetzt werden

2. Automatischer Reset:
Nach Anhalten des Betriebs werden diese

Einheiten automatisch zurückgesetzt

3. Umstellbarer Reset:
Einheiten mit umstellbarem Reset können

durch einen automatischen und/oder manuellen
Reset aktiviert werden

Zulässiger Arbeitsdruck
Der zulässige Arbeitsdruck ist der Druck, mit dem
die Kälteanlage und alle dazugehörenden Einheiten
sicher betrieben werden können.

Prüfdruck

Der Prüfdruck wird zur Prüfung der Festigkeit
und/oder von Leckagen in Kälteanlagen oder
einzelnen Teilen des Systems herangezogen.
Der Prüfdruck wird abgekürzt mit Pe.

Druckschalter mit automatischem Reset – LP:

Den LP-Startdruck auf der „CUT-IN“-Skala
(Bereichsskala) einstellen. Eine Drehung der
Niederdruckschraube ∼ 0,7 bar. Die LP-Differenz
auf der „DIFF“-Skala einstellen. Eine Drehung der
Differenzschraube ∼ 0,15 bar. Der LP-Ausschaltdruck
entspricht dem LP-Einschaltdruck minus der
Differenz.

Hinweis:

Der LP-Ausschaltdruck muss über dem absoluten
Vakuum (Pe = -1 bar) liegen!

Wenn der Kälteverdichter bei einen niedrigen
Ausschaltdruck läuft und nicht anhält,
kontrollieren Sie, ob der Differenzwert nicht zu
hoch eingestellt wurde.

„Schnappfunktion“
Eine gewisse Kontaktkraft wird solange aufrecht
erhalten bis die unwiderrufliche „Schnapp“­Funktion ausgelöst wird. Die Zeit, in der die
Kontaktkraft gegen Null geht, wird dadurch auf
einige wenige Millisekunden minimiert. Folglich
kann es vor dem Ausschaltpunkt nicht mehr zu
Kontaktunterbrechungen, beispielsweise auf
Grund von leichten Vibrationen, kommen.
Kontaktsysteme mit „Schnappfunktion“
wechseln die Position selbst wenn während
des Einschaltens Mikroverschweißungen
zwischen den Kontakten entstehen. Während
des Ausschaltens wird eine erhebliche Kraft
aufgewendet, um die Kontakte zu trennen.
Diese Kraft bricht sofort alle Verschweißungen.
Dadurch verläuft der Ausschaltpunkt exakt und
komplett unabhängig vom Umfang der aktuellen
Last.

Druckschalter mit automatischem Reset – HP:

Den HP-Druck auf der „CUT-OUT“-Skala einstellen.
Eine Drehung der HP-Schraube ∼ 2,3 bar.
Die HP-Differenz auf der „DIFF“-Skala einstellen.
Eine Drehung der Differenzschraube ∼ 0,3 bar.
Der HP-Einschaltdruck entspricht dem
HP-Ausschaltdruck minus der Differenz.

Der Einschalt- und Ausschaltdruck für die LP- und
HP-Seite des Systems sollten stets mit einem
genauen Manometer gemessen werden.

Druckschalter mit manuellem Reset
Den Ausschaltdruck auf der „CUT-OUT“-Skala
(Bereichsskala) einstellen.
Niederdruckschalter können manuell zurückgesetzt
werden, wenn der Druck dem Ausschaltdruck plus
der Differenz entspricht.
Hochdruckschalter können manuell zurückgesetzt
werden, wenn der Druck dem Ausschaltdruck
minus der Differenz entspricht.

© Danfoss | DCS (rm) | 2020.06

AI213186439478de-000204 | 8

=12

122

44

6128 – 30

44

84

61

112 – 114

122

61

112 – 114

44

122

44

60-305.12

44

122

28 – 30

60-306.16

84

44

6125

60-303.19

84

44

6128 – 30

Datenblatt | Druckschalter, KP

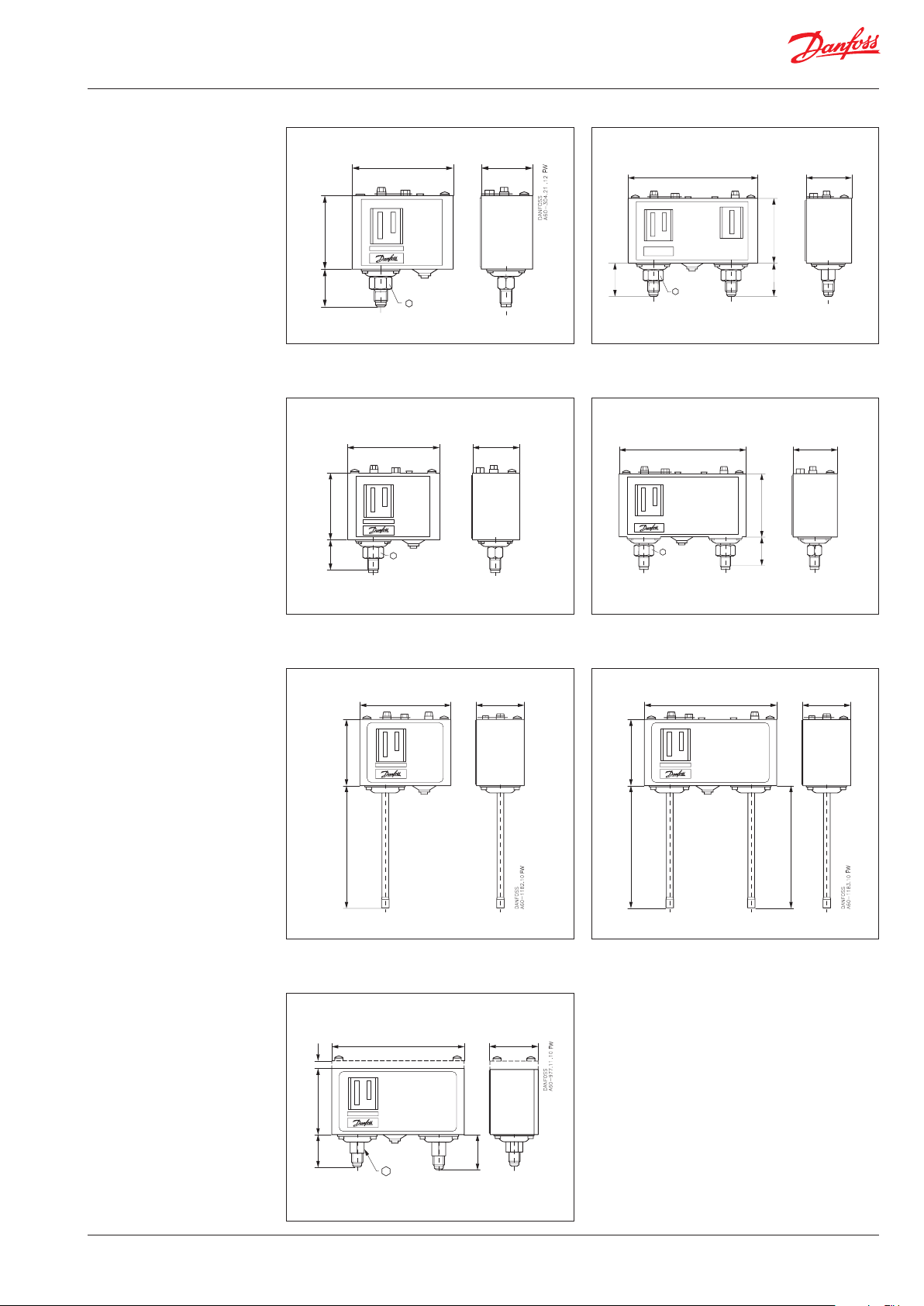

Abmessungen [mm]
und Gewicht [kg]

Druckschalter mit Bördelanschluss

=12

KP 1, KP 2, KP 5, KP 6, KP 7B, KP 7S und KP 7W

M10 × 0,75 Verbindung

=12

Danfoss

61

=12

28 – 32

KP 15 und KP 17W

Danfoss

61

=12

25 – 29

Danfoss

Lötanschluss

KP 1, KP 2, KP 5, KP 7B, KP 7S und KP 7W

KP mit Abdeckung

KP 1A, KP 2A und KP 5A

KP 15A, KP 7AS und KP 7ABS

112 – 116

KP 15, 1 KP 7W

© Danfoss | DCS (rm) | 2020.06

7

28 – 32

Nettogewicht:

KP 1, KP 2, KP 5 und KP 7: ca. 0,3 kg
KP 15, KP 17 und KP 7BS: ca. 0,5 kg
KP 1A und KP 5A: ca. 0,3 kg
KP 15A und KP 7ABS: ca. 0,5 kg

AI213186439478de-000204 | 9

und Gewicht [kg]

(Fortsetzung)

IP55-G ehäuse IP55-Gehäuse für DoppelversionenAbmessungen [mm]

Schweißnippel für KP-A

© Danfoss | DCS (rm) | 2020.06

AI213186439478de-000204 | 10
