Danfoss KP Data sheet [zh]

参数表
压力控制器
KP
KP 适用于制冷和空调系统,作用是防止进气压 力过低或者排气压力过高。
KP 压力控制器也用于在风冷冷凝器上启动和停 止制冷压缩机和风扇。
KP 压力控制器可以直接连接最大 2kW 的单相 AC 电机,也可以安装在 DC 电机及大型 AC 电机 的控制电路中。
KP 压力控制器配有一个单刀双掷(SPDT)开 关。开关的位置取决于压力控制器的设定值及 接头处压力。
KP 压力控制器的外壳防护等级有 IP30、IP44 和 IP55 几种。
特点
认证
船级认证
带快速回弹功能,因而回跳时间极短(最大 限度降低磨损并提高可靠性)
手动断开功能(无需工具,就能检测电气接 触功能)
KP 6、KP 7 和 KP 17 配备具有故障保护功能 的双波纹管
CE 标志,符合:
– LVD 2014/35/EU
(EN 60947-1,EN 60947-4-1,EN 60947-5-1) – PED 2014/68/EU,IV 类(EN 12263):KP 1、 KP 2、 KP 6、KP 7 和 KP 17
德 国 劳 埃 德 船 级 社( G L ) 挪 威 船 级 社( D N V ) 意 大 利 船 级 社( R I N A )
耐振动和冲击
紧凑设计
全焊接波纹管元件
电气和机械性能高可靠性
保险商实验所认证(UL),中国强制认证(CCC)
必 维 国 际 检 验 集 团( B V ) 英 国 劳 氏 船 级 社( L R ) 俄 罗 斯 船 舶 登 记 局( R M R S )
© Danfoss | DCS (rm) | 2020.06
AI213186439478zh-000204 | 1
参数表 | 压力控制器, KP
技术参数
环境温度
-40 – 65 °80°C 下最长2小 时)。
环 境 温 度( 通 过 PED 认 证 的设备) -25 – 65 °(80°C 下最长 2小 时 )。
介质温度 *)
-50 – 100 °C
LP:PS / MWP = 17 bar
最大 工作压力
HP:PS / MWP = 35 bar
KP 6:PS / MWP = 46.5 bar
LP:Pe = 20 bar
最大测试压力
HP:Pe = 35 bar
KP 6:Pe = 46.5 bar
AC1 =16 A,40 0 V
触点负载
交流电
直流电
实芯/多股绞合 0.75 – 2.5 mm
线缆尺寸
柔 性 ,无 金 属 套
柔 性 ,带 金 属 套
紧固力矩
额定脉冲电压
污染等级
短 路 保 护( 保 险 丝 )
绝缘
外壳防护等级
*)在必要的条件下,介质温度可以超出环境温度范围,KP内部温度需要保持在环境温度的范围内。
AC3 = 16 A,400 V
AC15 = 10 A,400 V
DC13 = 12 W,220 V 控制电流
2
0.7 – 2.5 mm
0.5 – 1.5 mm
2
2
最大 2 Nm
4 kV
3
16 A
400 V
IP30 / IP44 / IP55
触点系统
单刀双 掷 + LP 信号
低 压( LP) 高 压( HP
单刀双 掷 单刀双 掷
双 压 力( LP/HP 双 压 力( LP/HP 双 压 力( HP/HP)
单刀双 掷 + LP + HP 信号 单 刀 单 掷( SPST
© Danfoss | DCS (rm) | 2020.06
AI213186439478zh-000204 | 2
参数表 | 压力控制器, KP
技术参数
(续)
电缆连接 入线口适用于直径 ø6 – 14mm 的电缆。ø6-14mm 的 电缆也使用 Pg 13.5 的螺纹 入 线口。ø8 – 16mm 的电 缆可以使用标准的 Pg 16 螺纹 入 线口。 外壳
IP30–依照 EN 60529 / IEC 60529
装在平面或托架上并且无顶盖时,设备外壳的防护 等级可达到 IP30。必须将设备固定在托架上,令所 有未使 用的孔均得 到遮盖。
IP44–依照 EN 60529 / IEC 60529
装在平面或托架上并且带顶盖时,设备外壳的防护 等级可达到 IP4 4。必须将设备固定在托架上,令所 有未使用的孔均得到遮盖。自动复位的 KP 压力控 制器自带顶盖。
手动复位的 KP 压力控制器可以另行订购顶盖(单压 力控制器的顶盖部件代码为0 60-109766,双 压 力 控制器的顶盖部件代码为0 60-10986 6 )。
IP55–依照 EN 60529 / IEC 60529
KP 压力控制器安装在 IP55 外壳内时,其防护等 级可达到 IP55(单压 力 控制器的外壳部件 代 码为
060-033066,双 压 力 控 制 器 的 外 壳 部 件 代 码 为 060-035066)。IP55外壳须另行订购。
介质接触材料
型号 材料
KP 1、KP 2、KP 5、KP 6、KP 7 KP 15 和 KP 17
仅限于 KP 1AKP 5A、KP 6A、KP 7A KP 15 A
锡青铜,CW452K,EN 1652
镀镍易切削钢,1.0737 / 1.0718,EN 10277
不锈钢 18 /81.430 6,E N 10 088 -2
易切削钢,1.0737,EN 10277
冷弯型钢,1.0338,E N 10139
钢,1.0308,EN 10305
易切削钢,1. 0715,EN 10277
易切削钢,1. 0718,EN 10277
铝,AW-3005,EN 573
© Danfoss | DCS (rm) | 2020.06
AI213186439478zh-000204 | 3
参数表 | 压力控制器, KP
订购
For R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A
要找到完全批准过的制冷剂列表,请转至 http://products.danfoss.com/all-products/
压力 型号
低压
低压
低压
低压
高压
高压
双压
双压
双压
双压
双压
双压
双压
双压
双压
KP 1 -0.2 – 7.5 0.7 – 4.0
KP 1 -0.2 – 7.5 0.7 – 4.0
KP 1 -0.9 – 7.0 0.7
KP 2 -0.2 – 5.0 0.5 – 1.5
KP 5 8 – 32 1.8 – 6.0
KP 5 8 – 32 3
KP 15 -0.2 – 7.5 0.7 – 4.0 8 – 32 4
KP 15 -0.2 – 7.5 0.7 – 4.0 8 – 32 4
KP 15 -0.2 – 7.5 0.7 – 4.0 8 – 32 4
KP 15 -0.9 – 7.0 0.7 8 – 32 4
KP 15 -0.9 – 7.0 0.7 8 – 32 4 可转换 2)可转换 2)单刀双 掷 + LP 信号 06 0 -126166
KP 15 -0.2 – 7.5 0.7 – 4.0 8 – 32 4
KP 15 -0.2 – 7.5 0.7 – 4.0 8 – 32 4
KP 15 -0.2 – 7.5 0.7 – 4.0 8 – 32 4 可转换 2)可转换
KP 15 -0.9 – 7.0 0.7 8 – 32 4 可转换 2)可转换
低 压( LP) 高 压( HP
调节范围
[bar]
压差 ∆p
[bar]
调节范围
[bar]
压差 ∆p
[bar]
复位
低压LP高压
HP
自动
自动
手动
(最 小)
自动
自动 单刀双 掷
手动
(最大)
自动 自动
自动
自动
手动
(最大)
手动
(最大)
手动
(最 小)手动(最大)
自动 自动
自动
手动
(最大)
参 照 A n n o t a t i o n
触点系统
单刀双 掷
单刀双 掷
单刀双 掷
单刀双 掷
1
/4 in.
6 mm
喇叭口
060 -110191 3)060 -111266 3)060 -1110 66
06 0 -114166
060 -110391 060 -11116 6 060 -110 96 6
060 -112091
连接
1
/4 in.
ODF
焊接
1)3)
3)
060 -112366
060 -117191 3)060 -117966 3)060 -117766
单刀双 掷
单刀双 掷 + LP 信号 060 -124166 3)060 -125466
060 -117391 060 -118066
3)
单刀双 掷 + LP 信号 06 0 -124391
单刀双 掷 + LP 信号 0 60 -114866
3)
单刀双 掷 + LP 信号 06 0 -124591
单刀双 掷 + LP 和
HP 信号
单刀双 掷 + LP 和
HP 信号
单刀双 掷 + LP 和
2)
HP 信号
单刀双 掷 + LP
2)
HP 信号
060 -126591 3)060 -129966
06 0 -126 491 060 -12 8491
060 -115466 3)060 -001066
060 -122066
3)
3)
6 mm
ODF
焊接
3)
3)
3)
For R717, R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A
要找到完全批准过的制冷剂列表,请转至 http://products.danfoss.com/all-products/
低 压( LP) 高 压( HP
压力 型号
调节范围
[bar] [bar] [bar] [bar] LP HP
低压
低压
高压
高压
双压
双压
双压
1)
采用镀金触点的压力控制器
2)
可变:可选择自动复位或手动复位
3)
外壳防护等级为 IP44
KP 1A -0.2 – 7.5 0.7 – 4.0 自动
KP 1A -0.9 – 7.0 0.7 手 动( 最 小 )
KP 5A 8 – 32 1.8 – 6.0
KP 5A 8 – 32 3 手 动( 最 大 )
KP 15A -0.2 – 7.5 0.7 – 4.0 8 – 32 4
KP 15A -0.2 – 7.5 0.7 – 4.0 8 – 32 4
KP 15A -0.9 – 7.0 0.7 8 – 32 4 可转换
© Danfoss | DCS (rm) | 2020.06
压差
∆p
调节范围
压差
∆p
复位
低压 高压
自动 单刀双 掷
自动 自动
自动 手 动( 最 大 )
2
可转换2)单刀双 掷 + LP 信号 060 -128366
触点系统
单刀双 掷
单刀双 掷
单刀双 掷
单刀双 掷 + LP 和
HP 信号
单刀双 掷 + LP 和
HP 信号
M10 × 0.75 1 m 毛 细 管,
060 -116291 060 -116066
060 -115391 0 60 -12 3166
060 -129566 060 -129366
060 -129666 060 -129466
AI213186439478zh-000204 | 4
产品代码
连接
060 -116166
060 -123066
M10 × 0.75
3)
3)
3)
参数表 | 压力控制器, KP
通过 PED 2014/68/EU;EN 12263 认证的压力控制器
For R22, R134a, R404A, R407A, R407C, R407F, R410A*), R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A
*) for KP6W, KP6B
要找到完全批准过的制冷剂列表,请转至 http://products.danfoss.com/all-products/
压力
低压
低压
低压
高压
高压
高压
高压
高压
双压
双压
双压
双压
双压
低 压( LP) 高 压( HP
1)
型号
调节范围
压差
∆p
调节范围
压差
∆p
低压 高压
[bar] [bar] [bar] [bar] LP HP
KP 1 -0.2 – 7.5 0.7 – 4.0
KP 1 -0.9 – 7 0.7
KP 2 -0.2 – 5 0.5 – 1.5
自动
手 动( 最 小 )
自动
KP 6W 8 – 42 4 – 10
KP 6B 8 – 42 4
KP 7W 8 – 32 4 – 10
KP 7B 8 – 32 4
KP 7S 8 – 32 4
KP 7BS 8 – 32 4
KP 17W - 0.2 – 7.5 0.7 – 4 8 – 32 4
KP 17W - 0.2 – 7.5 0.7 – 4 8 – 32 4
KP 17B -0.2 – 7.5 0.7 – 4 8 – 32 4
KP 17WB -0.2 – 7.5 0.7 – 4 8 – 32 4
自动 自动
自动 自动
自动
自动
复位
触点系统
单刀双 掷
单刀双 掷
单刀双 掷
自动 单刀双 掷
手 动( 最 大 ) 单刀双掷
自动 单刀双 掷
手 动( 最 大 ) 单刀双掷
手 动( 最 大 ) 单刀双掷
手 动( 最 大 ) 手 动( 最 大 )
单刀单掷
单刀双 掷 + LP
HP 信号
单刀双 掷 + LP
手 动( 最 大 )
可转换
单刀双 掷 + LP
4)
单刀双 掷
HP 信号
信号
060 -110191 2)060 -1110 66
060 -110 39 1 0 60 -110966
060 -112091 2)060 -112366
060 -519066
06 0 -519166
060 -119066 2)060 -120366
060 -1191 66
060 -119266
060 -120066
060 -127566 2)060 -127666
060 -126766
06 0 -126 866 06 0 -1274 66
060 -539766
1
/4 in.
6 mm
喇叭口
产品代码
2)
2)
2)
2)3)
连接
6 mm
ODF
焊接
2)
2)
2)
2)
For R717, R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A
要找到完全批准过的制冷剂列表,请转至 http://products.danfoss.com/all-products/
低 压( LP) 高 压( HP)
压力 型号
调节范围
[bar]
低压
低压
双压
1)
W = PSH(压力控制器),B = PZH(采用外部复位的压力控制器),
S = PZHH(采用内部复位的压力控制器)
2)
外壳防护等级为 IP44
KP 1A -0.2 – 7.5 0.7 – 4.0
KP 1A 0.9 – 7 固定为 0.7
KP 7ABS 8 – 32 固定为4
压差
∆p
[bar]
调节范围
[bar]
压差 ∆p
[bar]
复位
触点系统
低压
LP
自动
手 动( 最 小 )
3)
出厂设定:低压侧:范围 1 bar Pe,压差 1 bar
高压侧:范围 18 bar Pe,压差 4 bar 固定值
4)
可变:可选择自动复位或手动复位
高压
HP
手 动( 最 大 ) 手 动( 最 大 )
单刀双 掷
单刀双 掷
单刀单掷
M10 × 0.75
060 -116291 060 -116066
产品代码
连接
060 -116166
060 -120566
带可变复位的压力控制器的设置
1 m 毛细 管,
M10 × 0.75
2)
低压
高压
1)
出厂设定
手动复位
手动复位
© Danfoss | DCS (rm) | 2020.06
1)
1)
自动复位 自动复位 手动复位
手动复位 自动复位 自动复位
AI213186439478zh-000204 | 5
MK
参数表 | 压力控制器, KP
设计 / 功能
1. 低 压( LP)设 定 旋 杆
2. 压 差 设 定 旋 杆 ,( LP
3. 主臂
5. 高 压( HP)设 定 旋 杆
7. 主弹簧
8. 差动弹簧
9. 波纹管
10. 低压连接
11. 高压连接
12. 开关
13. 接线柱
14. 接地端子
15. 入线口
16. 转向件
18. 锁定板
30. 复位 按钮
KP 型压力控制器
1/5
3
7
8
9
10 /11
KP 15
14
=12 mm
14 in. / 6 mm
KP 1、KP 2、KP 5
2
16
12
15
=12 mm
1/5 2 13 30183
14
14 in. / 6 mm
用于 K P 1A、KP 5A 和 KP 15A 的毛细管
2 51 183
R 1/4 (ISO 7-1)
© Danfoss | DCS (rm) | 2020.06
KP 中的开关带快速回弹功能,而且波纹管只有达 到闭合或断开值时才能动作。
波 纹 管 通 过 接 口( 10)或( 11)连接到装置的低压 侧或高压侧。
KP 压力控制器在设计上具有下列优点:
触点负载高
回跳时间极短
耐脉冲
• 0 – 1000 HZ 的范围内耐4 g的振动
机械和电气元件的使用寿命长
AI213186439478zh-000204 | 6
MK
MK
W
参数表 | 压力控制器, KP
设计 (续)
KP 7W,喇 叭 口 KP 7W,焊 接
1
KP 7BS
25
1
30
13
18152
MK.F
6 mm
1
1. 压力设定旋杆
2. 压差设定旋杆
3. 主臂
15. 入线口
18. 锁定板
25. 内部复位臂
30. 外部复位按钮
WB S 字样的 KP1、K P1A、KP2、KP6、KP6A KP7 KP 17 通过了南德意志集团(TÜV)的 测 试 和 认可,所依 据的标准为 EN 12263
KP6、KP6A 、K P 7 KP 17 带双波纹管:一个外波纹
管和一个调节波纹管。当系统压力超过设定值 时,KP 将自动关停装置。双波纹管避免了波纹管破 裂时充注物泄漏。
内部波纹管破裂会导致控制器的断开压力降到设定 值 的 三 分 之 一 左 右 ,从 而 使 制 冷 装 置 的 压 缩 机 停 机 。
B 或 AB 系列的压力控制器当 KP1 的压力比设定值 高 0.7 bar, KP6 KP7 的压力比设定值低 4 bar 时, 可以通过外部复位按钮手动接通电路。
S AS 系列的压力控制器当压力比设定值低 4 bar 时, 可以通过内部复位按钮手动接通电路。
包括通过 PED 认证的 KP 压 力 控 制 器 在 内 ,所 有 KP 压力控制器的运行均不受控制器外围环境温度变 化 的 影 响 。 因 此 ,只 要 在 允 许 环 境 温 度 范 围 内 ,设 定 的断 开压 力和压 差就始终保 持不变。
外部波纹管破裂会导致控制器的断开压力下降到 低于设定值 3 bar ,因而提供了故障保险功能。
W AW 系列的压力控制器当压力下降到设定值减 去压差值时会自动接 通电路。
© Danfoss | DCS (rm) | 2020.06
AI213186439478zh-000204 | 7
参数表 | 压力控制器, KP
术语 复位
1. 手 动( 最 小 / 最 大 )复 位 : 手动复位设备在操作中只能通过复位按钮进行
2. 自动复位: 停止运行后,设备会自动复位。
3. 可 选 复 位 设 备 可 以 进 行 自 动 和 /或手动复位。
允许工作压力 允许工作压力取决于制冷系统及其内部元件的最大 安全压力。
实验压力 实验压力是指对 制冷系统或 者 制 冷系统中独立元 件进行强度测试和/或泄漏测试时所用的压力。实 验压力用 Pe 表示。
“快速回弹功能”
设定
带有自动复位的压力控制器 - 低压侧:在“CUT-I N” 档上设定 低压侧 闭 合 压 力 。低 压 旋 杆 旋 转 一 圈 0.7 bar。在 “ D I F F ” 档 上 设 定 低 压 侧 压差。压差旋 杆旋转一圈 0.15 bar。低 压 侧 断开压力为低压 侧 闭合压 力减去压 差后的值。
注意:低压侧断开压力必须高于绝 对真空压力 (Pe = -1 bar)!
如果在断开压力设置较低时,制冷压缩机没有停 止,请检查压差值是否设置过高了!
复位。
可变复位:
除 非 有 “ 快 速 回 弹 ” 被 触 发 ,否 则 会 一 直 存 在 一 定 的接触力。接触力在极短的几毫秒时间内便趋于 零。因此,在压力达到断开值以前,触点不会轻易 发生回跳现象,比如轻微的震动。带“快速回弹”的 接 触 系 统 闭 合 过 程 中 ,触 点 间 即 便 有 微 小 焊 点 产 生,触点也能动作自如。断开时,会产生非常大的力 来分开触点,而该力会使所有的焊点迅速断开。因 此,设备的切断点始终非常准确,而且完全不受电 流负荷大小的影响。
带有自动复位的压力控制器 - 高压侧:在“CUT­OU T”档上设定高压侧断开压力。高压旋杆旋转一 圈 ∼ 2.3 bar。在“DIFF”档上设定高压侧的压差。压 差旋杆旋转一圈 ∼ 0.3 bar。高 压 侧 闭合压力为高压 侧断 开压力减去压 差后的值。
对系统低压侧和高压侧的闭合及断开压力应该用精 确的压力表进行检测。
带有手动复位的压力控制器 在“CUT-OUT”档(范围刻度)上设定高压侧断开压 力。当压力等于断开压力与压差之和时,可以手动 复位低压控制器。当压力等于断开压力与压差之差 时,可以手动复位高压控制器。
© Danfoss | DCS (rm) | 2020.06
AI213186439478zh-000204 | 8
=12
122
44
6128 – 30
44
84
61
112 – 114
122
61
112 – 114
44
122
44
60-305.12
44
122
28 – 30
60-306.16
84
44
6125
60-303.19
84
44
6128 – 30
参数表 | 压力控制器, KP

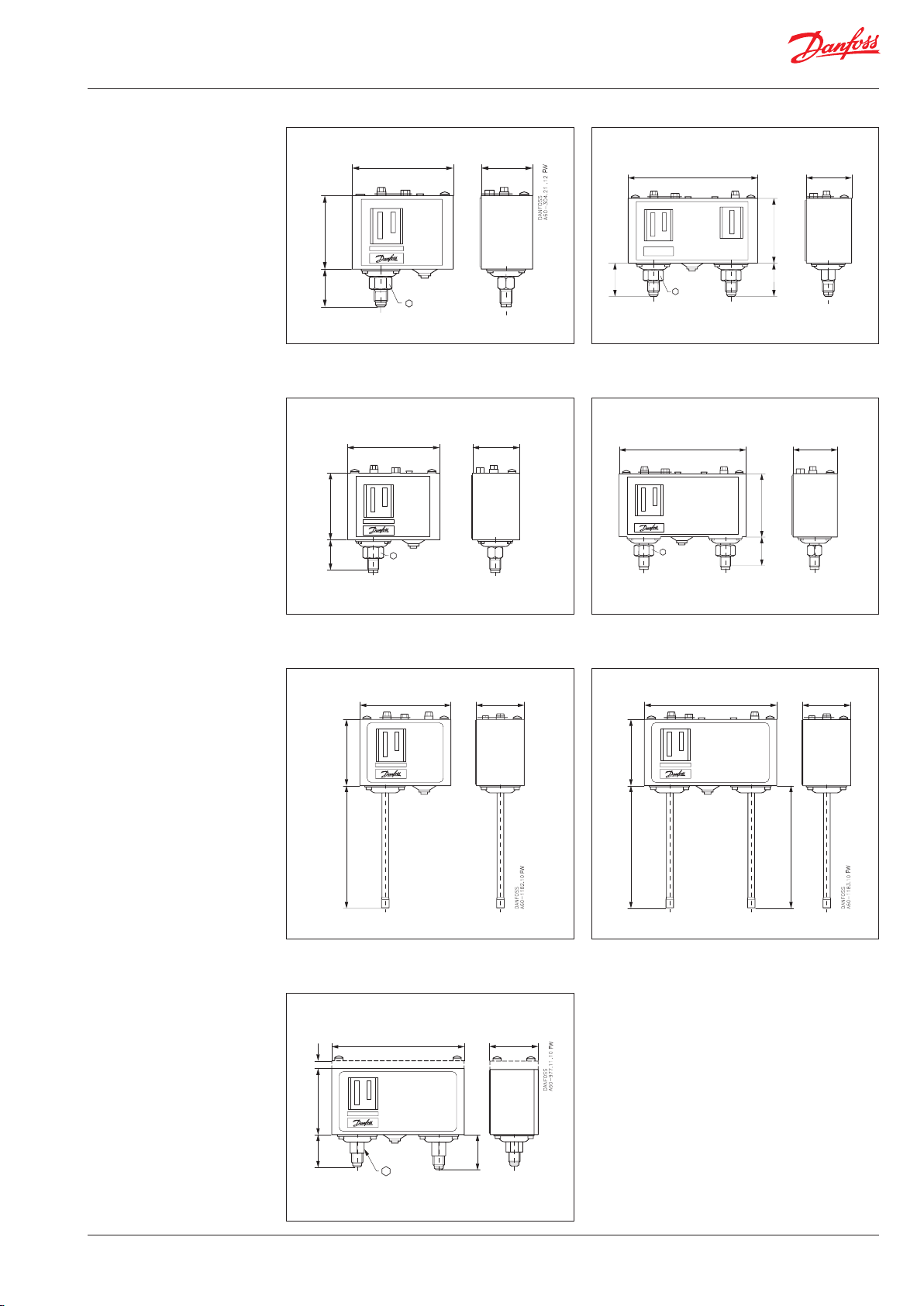

尺寸 [mm] 和重量 [kg]
压力控制器带喇叭口连接
=12
KP 1、KP 2、KP 5、KP 6、KP 7B、KP 7S KP 7W
M10 × 0.75 连接
=12
Danfoss
61
=12
28 – 32
KP 15 和 KP 17W
Danfoss
61
=12
25 – 29
Danfoss
焊接连接
KP 1KP 2、KP 5、KP 7B、KP 7S 和 KP 7W
带顶盖的 KP
KP 1A、KP 2A 和 KP 5A
KP 15A、KP 7AS 和 KP 7ABS
112 – 116
KP 15、1 KP 7W
© Danfoss | DCS (rm) | 2020.06
7
28 – 32
净重:
KP 1、KP 2、KP 5 KP 7:约 0.3 kg KP 15、KP 17 和 KP 7BS:约 0. 5 kg KP 1A 和 K P 5A:约 0. 3 kg KP 15A 和 KP 7ABS:约 0. 5 kg
AI213186439478zh-000204 | 9

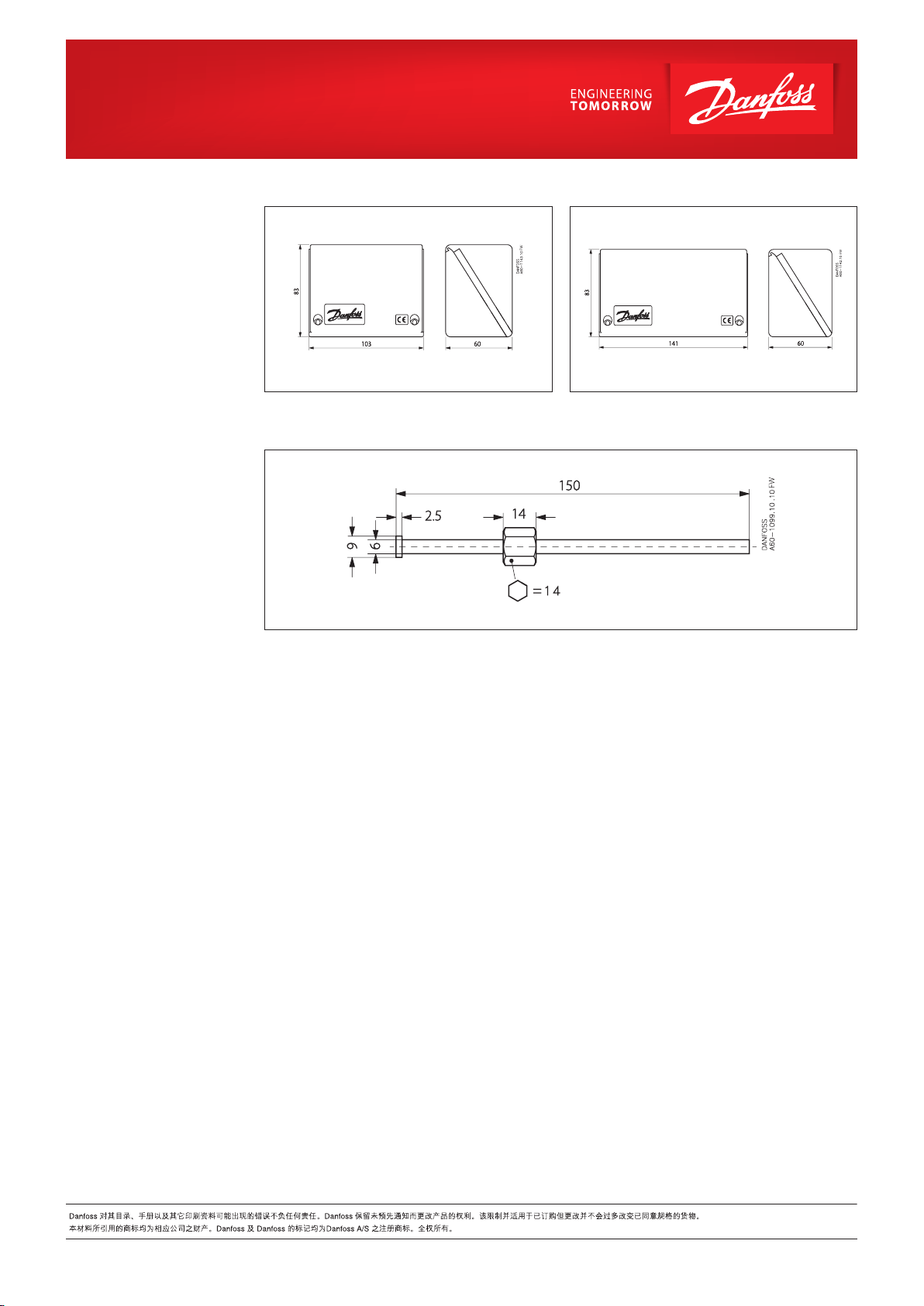

尺寸[mm]和重量 [kg]
(续)
IP55 外壳
用于 KP-A 的焊接接头
双压力型的 IP55 外壳
© Danfoss | DCS (rm) | 2020.06
AI213186439478zh-000204 | 10
