Danfoss KP Data sheet

Ficha técnica

Pressostato KP

Os pressostatos KP devem ser utilizados em sistemas de refrigeração e ar condicionado para proporcionar proteção contra pressão de sucção excessivamente baixa ou pressão de descarga excessivamente alta.

Os pressostatos KP também são usados para ligar e desligar os compressores de refrigeração e os ventiladores em condensadores resfriados a ar.

Um pressostato KP pode ser conectado diretamente a um motor monofásico c.a. de aproximadamente 2 kW, ou instalado no circuito de controle de motores c.c. e motores c.a. de grande porte.

Os pressostatos KP possuem um sistema de contatos SPDT, cuja posição é determinada pela conﬁguração do pressostato e pela pressão no conector.

Os pressostatos KP estão disponíveis com grau de proteção IP30, IP44 e IP55.

Recursos

Homologações

Homologações marítimas

• Tempo de comutação ultrarrápido graças à função de disparo (reduz o desgaste ao mínimo e aumenta a conﬁabilidade)

• Função de desarme manual (a função de contato elétrico pode ser testada sem o uso de ferramentas)

• KP 6, KP 7 e KP 17 com elemento de foles duplos à prova de falhas

Marcação CE de acordo com: – LVD 2014/35/EU (EN 60947-1, EN 60947-4-1, EN 60947-5-1) – PED 2014/68/EU, categoria IV (EN 12263): KP 1, KP 2, KP 6, KP 7 e KP 17

Germanischer Lloyd, GL Det Norske Veritas, Norway, DNV Registro Italiano Navale, RINA

• Resistente à vibração e a choques

• Design compacto

• Elemento de foles completamente soldado

• Alta conﬁabilidade mecânica e elétrica

Underwriters Laboratories Inc., UL China Compulsory Certiﬁcate, CCC

Bureau Veritas, BV Lloyd’s Register, LR Russian Maritime Register of Shipping, RMRS

AI213186439478pt-000204 | 1© Danfoss | DCS (rm) | 2020.06

Ficha técnica | Pressostato, KP

Dados Ficha técnica

Temperatura ambiente -40 °C – 65 °C (80 °C por, no máx., 2 horas).

Temperatura ambiente (unidades com aprovação PED)

Temperatura do Meio *)

-25 °C – 65 °C (80 °C por, no máx., 2 horas).

-50 – 100 °C

LP: PS / MWP = 17 bar

Máx. pressão de trabalho

HP: PS / MWP = 35 bar

KP 6: PS / MWP = 46,5 bar

LP: Pe = 20 bar

Pressão máxima de teste

HP: Pe = 35 bar

KP 6: Pe = 46,5 bar

AC1 = 16 A, 400 V

Carga de contato

Corrente alternada

AC3 = 16 A, 400 V

AC15 = 10 A, 400 V

Corrente contínua DC13 = 12 W, 220 V controle de corrente

2

Dimensões de cabos

sólido/torcido 0,75 – 2,5 mm

ﬂexível, sem terminais 0,7 – 2,5 mm

ﬂexível, com terminais 0,5 – 1,5 mm

Torque de aperto máx. de 2 Nm

Transiente de tensão 4 kV

Grau de poluição 3

Proteção contra curto-circuito, fusível 16 A

Isolamento 400 V

Grau de proteção IP30 / IP44 / IP55

*) A temperatura do meio pode estar fora de alcance de temperatura ambiente sob condição necessária que a temperatura no interior do KP deve ser mantida na faixa de temperatura ambiente.

Sistemas de contato

Baixa pressão (LP) Alta pressão (HP)

SPDTSPDT

Pressão dupla (LP/HP) Pressão dupla (LP/HP) Pressão dupla (HP/HP)

SPDT+LP signal SPDT+LP+HP signal SPST

AI213186439478pt-000204 | 2

Ficha técnica | Pressostato, KP

Dados técnicos

(continuação)

Conexão de cabo

A entrada do cabo pode ser usada para cabos de 6 – 14 mm de diâmetro. Uma prensa cabo Pg

13.5 também pode ser utilizada para cabos de 6 – 14 mm de diâmetro. Com cabos de 8 – 16 mm de diâmetro, é possível usar uma prensa cabo Pg 16.

Grau de Proteção

IP30 para EN 60529 / IEC 60529 O grau de proteção IP30 é obtido quando as unidades sem

tampa superior são montadas em uma superfície plana ou em um suporte. O suporte deve ser ﬁxado à orifícios não utilizados

unidade de forma que todos os

sejam cobertos.

IP44 para EN 60529 / IEC 60529 O grau de proteção IP44 é obtido quando as unidades com tampa superior são montadas em uma superfície plana ou em um suporte. O suporte deve ser ﬁxado à unidade de forma que todos os orifícios não utilizados sejam cobertos.

Os pressostatos KP com reset automático são fornecidos com tampa superior. Para os pressostatos KP com reset manual, a tampa superior deve ser encomendada separadamente (código 060-109766 para pressostatos individuais e código 060-109866

para pressostatos duplos).

IP55 para EN 60529 / IEC 60529 O IP55 é obtido quando os pressostatos KP são montados em uma carcaça IP55, (código 060-033066 para pressostatos individuais e código 060-035066 para pressostatos duplos). A carcaça IP55 deve ser encomendada separadamente.

Materiais em contato com o meio

Modelo Material

KP 1, KP 2, KP 5, KP 6, KP 7, KP 15 e KP 17

Apenas KP 1A, KP 5A, KP 6A, KP 7A e KP 15A

Cobre, núm. CW452K, EN 1652

Aço para usinagem com banho de níquel, núm. 1.0737 / 1.0718, EN 10277

Aço inoxidável 18/8, núm. 1.4306, EN 10088-2

Aço para usinagem, núm. 1.0737, EN 10277

Aço moldado a frio, núm. 1.0338, EN 10139

Aço, núm. 1.0308, EN 10305

Aço para usinagem, núm. 1.0715, EN10277

Aço para usinagem, núm. 1.0718, EN 10277

Alumínio, núm. AW-3005, EN 573

AI213186439478pt-000204 | 3

Ficha técnica | Pressostato, KP

Informações de pedidos

For R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A

Para ver a lista completa de refrigerantes aprovados, acesse http://products.danfoss.com/all-products/

Baixa pressão (LP) Alta pressão (HP)

Pressão Tipo

Faixa de

regulagem

[bar]

Diferencial

∆p

[bar]

Faixa de

regulagem

[bar]

Diferencial

∆p

[bar]

Baixa KP 1 -0,2 – 7,5 0,7 – 4,0 – –

Baixa KP 1 -0,9 – 7,0 0,7 – –

Baixa KP 2 -0,2 – 5,0 0,5 – 1,5 – –

Alta KP 5 – – 8 – 32 1,8 – 6,0

Alta KP 5 – – 8 – 32 3

Dupla KP 15 -0,2 – 7,5 0,7 – 4,0 8 – 32 4

Dupla KP 15 - 0,9 – 7,0 0,7 8 – 32 4

Dupla KP 15 -0,2 – 7,5 0,7 – 4,0 8 – 32 4

Dupla KP 15 - 0,9 – 7,0 0,7 8 – 32 4

Baixa

pressão

LP

Automático

Man.

(mín.)

Automático

–

Automático

Man.

(mín.)

2)

Conv.

Automático

2)

Conv.

2)

Conv.

Reset

Sistema de

Alta

contato

pressão

HP

– SPDT

Automático SPDT

Man.

(máx.)

SPDT

Automático SPDT + sinal LP

Man. (máx.) SPDT + sinal LP

Man.

(máx.)

Man.

(máx.)

SPDT + sinal LP

Conv.2)SPDT + sinal LP

Automático

Man.

SPDT + sinal LP e

(máx.)

SPDT + sinal LP e

2)

Conv.

SPDT + sinal LP e

2)

Conv.

HP

Código

Conexão

1

/4 pol. 6 mm rosca

1

/4 pol.

ODF

solda

6 mm

ODF

solda

060 -110166 3)060 -111266 3)060 -1110 66

06 0-114166

060 -11036 6

060-112066

1)3)

– –

060 -11116 6 060 -110 96 6

3)

– 06 0-1123 66

060 -117166 3)060 -1179 66 3)060 -117766

060 -11736 6

06 0-124166 3)06 0-125466

06 0-12436 6

060 -114 866

06 0-12456 6

06 0-126166

06 0-12656 6 3)060-129966

06 0-1264 66

060 -11546 6 3)060-001066

060-122066

060-118066 –

3)

– –

1)

– –

3)

06 0-1284 66 –

3)

– –

–

3)

For R717, R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A

Para ver a lista completa de refrigerantes aprovados, acesse http://products.danfoss.com/all-products/

Baixa pressão (LP) Alta pressão (HP) Restabelecer

Pressão

Tipo

Faixa de

regulagem

Diferencial

∆p

[bar] [bar] [bar] [bar] LP HP

Baixa

1)

2)

3)

KP 1A

Baixa

KP 1A

Alta

KP 5A

Alta

KP 5A

Dupla

KP 15A

Dupla

KP 15A

Dupla

KP 15A

Pressostatos com contatos banhados a ouro Conversível: reset manual ou automático opcional Grau de proteção IP44

-0,2 – 7,5 0,7 – 4,0 – – Automático – SPDT 0 60 -116 266 060-116066

-0,9 – 7,0 0,7 – – Man. (mín.) – SPDT – 060-116166

– – 8 – 32 1,8 – 6,0 – Automático SPDT – 060-123066

– – 8 – 32 3 – Man. (máx.) SPDT 0 60 -11536 6 060 -12316 6

-0,2 – 7,5 0,7 – 4,0 8 – 32 4 Automático Automático

-0,2 – 7,5 0,7 – 4,0 8 – 32 4 Automático Man. (máx.)

-0,9 – 7,0 0,7 8 – 32 4 Conv.

Faixa de

regulagem

Diferencial

∆p

Baixa

pressão

2)

Alta pressão

2)

Conv.

Sistema de

contato

SPDT + sinal LP e

HP

SPDT + sinal LP e

HP

SPDT + sinal LP – 060 -128366

Núm. de código

Conexão

M10 × 0,75

06 0-12956 6 060-12936 6

060-129666 060-129466

AI213186439478pt-000204 | 4

1 m de tubo capilar com

M10 × 0,75

3)

Ficha técnica | Pressostato, KP

Pressostatos com aprovação PED 2014/68/EU; EN 12263

For R22, R134a, R404A, R407A, R407C, R407F, R410A*), R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A

*) for KP6W, KP6B Para ver a lista completa de refrigerantes aprovados, acesse http://products.danfoss.com/all-products/

1

/4 pol. 6 mm rosca

Código

Conexão

2)

6 mm

ODF

solda

–

Baixa pressão (LP) Alta pressão (HP) Reset

Pressão

Tipo

1)

Faixa de

regulagem

Diferencial

∆p

Faixa de

regulagem

Diferencial

∆p

Baixa

pressão

Alta

pressão

Sistema de

contato

[bar] [bar] [bar] [bar] LP HP

Baixa KP 1 -0,2 – 7,5 0,7 – 4,0 – – Automático – SPDT 0 60 -1101 66 2)060 -1110 66

Baixa KP 1 -0,9 – 7 0,7 – – Man. (mín.) – SPDT 060 -110 366 0 60 -11096 6

Baixa KP 2 -0,2 – 5 0,5 – 1,5 – – Automático – SPDT 060-112066 2)060 -11236 6

Alta KP 6W – – 8 – 42 4 – 10 – Automático SPDT 060-519066

Alta KP 6B – – 8 – 42 4 – Man. (máx.) SPDT 06 0-51916 6 –

Alta KP 7W – – 8 – 32 4 – 10 – Automático SPDT 060-119066 2)06 0-12036 6

Alta KP 7B – – 8 – 32 4 – Man. (máx.) SPDT 0 60 -119166 –

Alta KP 7S – – 8 – 32 4 – Man. (máx.) SPDT 060 -11926 6

Dupla KP 7BS – – 8 – 32 4 –

Dupla KP 17 W -0,2 – 7,5 0,7 – 4 8 – 32 4 Automático Automático

Man. (máx.) Man. (máx.)

SPST 060-120066 –

SPDT + sinal

LP e HP

06 0-127566 2)060-127666

Dupla KP 17 W -0,2 – 7,5 0,7 – 4 8 – 32 4 Automático Automático SPDT+ sinal LP 0 60-126766

2)

Dupla KP 17 B -0,2 – 7,5 0,7 – 4 8 – 32 4 Automático

Dupla KP 17 WB -0,2 – 7,5 0,7 – 4 8 – 32 4 Automático Conv.

Man. (máx.)

4)

SPDT 06 0-126866 060 -12746 6

SPDT + sinal LP

e HP

060-539766

2)3)

–

For R717, R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A

Para ver a lista completa de refrigerantes aprovados, acesse http://products.danfoss.com/all-products/

Baixa pressão (LP) Alta pressão (HP) Reset

Pressão Tipo

Faixa de

regulagem

[bar]

Diferencial

∆p

[bar]

Faixa de

regulagem

[bar]

Diferencial

∆p

[bar]

Baixa

pressão

LP

Alta

pressão

HP

Sistema de

contato

M10 × 0,75

Baixa KP 1A -0,2 – 7,5 0,7 – 4,0 – – Automático – SPDT 060 -11626 6 060-116066

Baixa KP 1A 0,9 – 7 Fixado 0,7 – – Man. (mín.) – SPDT – 0 60-116166

Dupla KP 7A BS – – 8 – 32 Fixado 4 –

1)

W = PSH (pressostato), B = PZH (pressostato com reset externo),

S = PZHH (pressostato com reset interno)

2)

Grau de proteção IP44

3)

Conﬁguração de fábrica: Lado de LP: Faixa de 1 bar Pe, Dif. 1 bar; Lado da HP: Faixa de 18 bar Pe, Dif. 4 bar ﬁxo

4)

Conversível: reset manual ou automático opcional

Man. (máx.) Man. (máx.)

SPST – 060-120566

Código

Conexão

tubo capilar

de 1m com M10 × 0,75

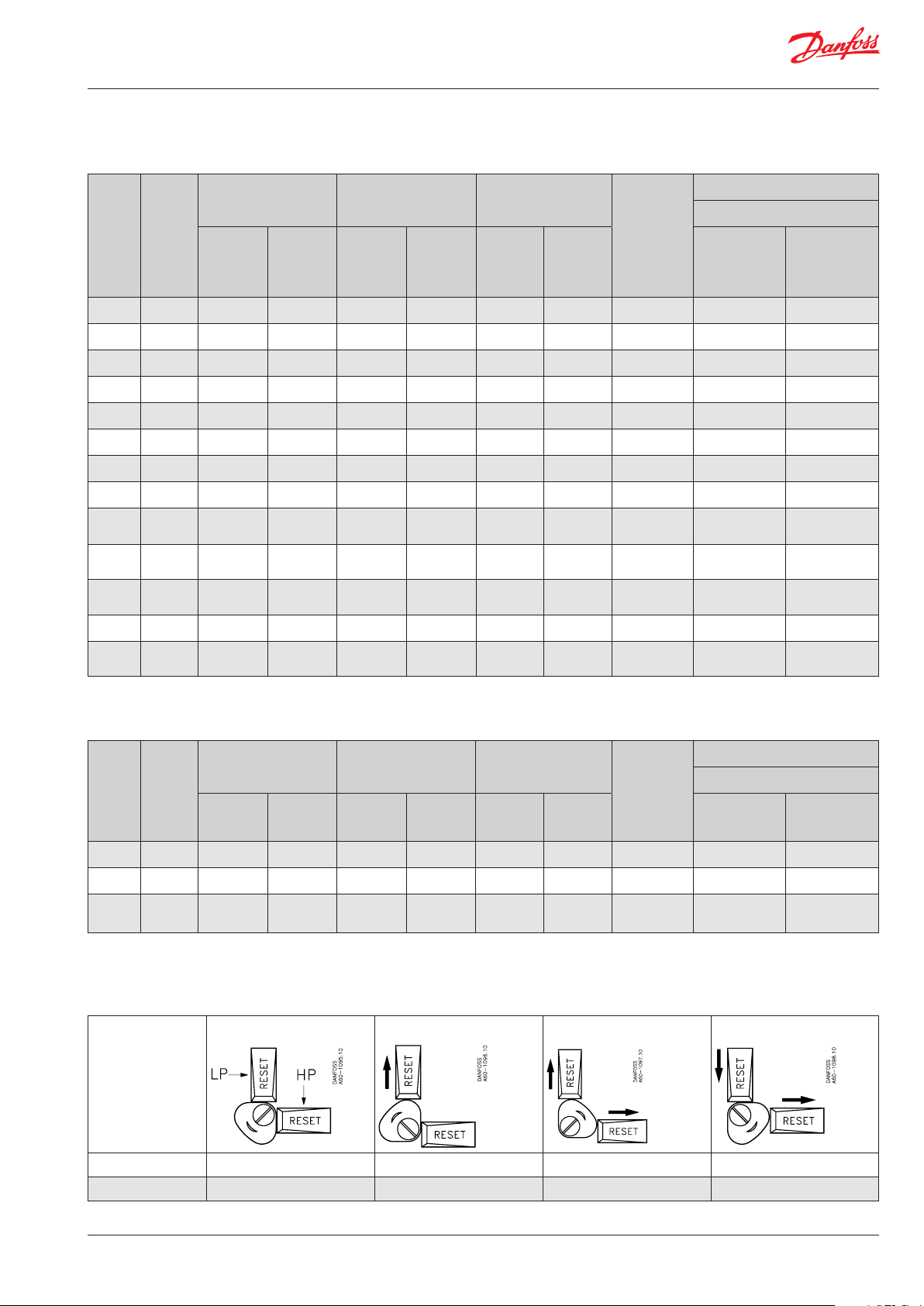

Ajuste de pressostato com reset conversível

2)

Baixa pressão Reset manual

Alta pressão Reset manual

1)

Conﬁguração de fábrica

1)

Reset automático Reset automático Reset manual

Reset manual Reset automático Reset automático

AI213186439478pt-000204 | 5

MK

Ficha técnica | Pressostato, KP

Design/Função

1. Eixo de ajuste de baixa pressão (LP)

2. Eixo de ajuste do diferencial, (LP

3. Braço principal

5. Eixo de ajuste de alta pressão (HP)

7. Mola principal

8. Mola diferencial

9. Foles

10. Conexão LP

11. Conexão HP

12. Contato

13. Terminais

14. Terminal terra

15. Entrada de cabo

16. Gatilho

18. Placa de bloqueio

30. Botão de reset

Pressostato, tipo KP

1/5

3

7

8

9

10 /11

KP 15

)

14

2

2 51 183

=12 mm

14 in. / 6 mm

16

KP 1, KP 2, KP 5

1/5 2 13 30183

12

15

=12 mm

Tubo capilar para KP 1A, KP 5A e KP 15A

14

14 in. / 6 mm

R 1/4 (ISO 7-1)

O contato no KP tem uma função de encaixe e os foles movem-se apenas quando o limiar de abertura ou de bloqueio for atingido.

Os foles ﬁcam conectados ao lado de baixa ou alta pressão da instalação através da conexão (10) ou (11).

O design do pressostato KP oferece as seguintes vantagens:

y carga de contato alta y tempo de comutação ultrarrápido y alta resistência à pulsação y resistência à vibração até 4 g

na faixa de 0 – 1000 Hz

y longa vida útil mecânica e elétrica

AI213186439478pt-000204 | 6

MK

W

Ficha técnica | Pressostato, KP

Design

(continuação)

KP 7W, rosca KP 7W, solda

1

KP 7BS

25

1

30

13

18152

MK.F

6 mm

1

1. Eixo de ajuste da pressão

2. Eixo de ajuste do diferencial

3. Braço principal

15. Entrada de cabo

18. Placa de bloqueio

25. Braço de reset interno

30. Botão de reset externo

As unidades KP1, KP1A, KP2, KP6, KP6A, KP7 e KP17 com designação W, B ou S foram testadas e aprovadas pela TÜV, Rheinland, de acordo com a EN 12263.

O KP6, o KP6A, o KP7 e o KP17 têm foles duplos: um fole externo e um de regulagem. Quando a pressão do sistema excede o valor deﬁnido, o KP bloqueia a instalação automaticamente . O sistema de foles duplos evita a perda de carga em caso de falha do fole interno.

Uma falha nos foles internos faz com que a pressão de desarme do pressostato caia para um terço do valor deﬁnido, logo, o compressor da instalação para.

Uma falha nos foles externos faz com que a pressão de desarme do pressostato caia para cerca de 3 bar abaixo do valor deﬁnido, o que permite função à prova de falhas.

Versões com a designação W ou AW armam automaticamente quando a pressão cai até o valor deﬁnido menos o diferencial.

Versões com a designação B ou AB podem ser armadas manualmente com o botão reset externo quando a pressão aumenta 0,7 bar acima do valor deﬁnido no KP1 ou cai 4 bar abaixo do valor deﬁnido no KP6 e no KP7.

Versões com a designação S ou AS podem armar manualmente com o braço de reset interno quando a pressão cai 4 bar abaixo do valor deﬁnido.

Todos os pressostatos KP, incluindo aqueles que têm a aprovação PED, operam independentemente de alterações na temperatura ambiente ao redor do controle. Portanto,a pressão de desarme e o diferencial deﬁnido são mantidos constantes desde que as temperaturas ambiente não sejam excedidas.

AI213186439478pt-000204 | 7

Ficha técnica | Pressostato, KP

Terminologia

Ajuste

Reset

1. Reset manual (mín. / máx.): Unidades com reset manual só podem ser

resetadas durante a operação com a ativação do botão de reset

2. Reset automático: Depois do desarme, estas unidades são

resetadas automaticamente

3. Reset conversível: As unidades com reset opcional podem ser

ativadas por reset automático e/ou manual

Pressão de trabalho A pressão de trabalho é determinada pela pressão que se pode permitir no sistema de refrigeração ou em qualquer uma de suas unidades.

Pressão de teste

A pressão de teste é usada em testes de resistência e/ou testes de vazamento em sistemas de refrigeração ou em peças individuais nos sistemas. A pressão de teste é designada Pe.

Pressostatos com reset automático – LP:

Ajuste a pressão de rearme LP na escala de pressão (faixa de pressão). Uma rotação do eixo de baixa pressão equivale a aproximadamente 0,7 bar. Ajuste o diferencial LP na escala “DIF”. Uma rotação do eixo diferencial equivale a aproximadamente 0,

15 bar. A pressão de desarme LP é a pressão de

rearme LP menos o diferencial.

Observação:

A pressão de desarme LP deve estar acima do vácuo absoluto (Pe = -1 bar).

Caso o compressor não pare ao desarme de baixa pressão, assegure-se de que o valor do diferencial não foi ajustado a um valor muito alto.

com segurança

atingir o ponto de

“Função de encaixe” Certa força de contato é mantida até que um “encaixe” seja iniciado. O tempo durante o qual a força de contato se aproxima de zero é limitado a bem poucos milissegundos. Assim, a comutação não pode ocorrer como resultado de, por exemplo, vibrações leves antes do ponto de sistemas de contato com a “função de encaixe” farão comutação mesmo quando houver microssoldas entre os contatos muito grande é criada separar os contatos. Essa força faz um corte rente em todas as soldas. Desta forma, o ponto de desarme da unidade permanece muito preciso e completamente independente da magnitude da carga atual.

Pressostatos com reset automático – HP:

Ajuste a pressão HP na escala de pressão de desarme. Uma rotação do eixo HP equivale a aproximadamente 2,3 bar. Ajuste o diferencial HP na escala “DIF”. Uma rotação do eixo diferencial equivale a aproximadamente A pressão de rearme HP é a pressão de desarme HP menos o diferencial.

As pressões de rearme e de desarme para ambos os lados do sistema, LP e HP, devem sempre ser veriﬁcadas com um manômetro preciso.

Pressostatos com reset manual Ajuste a pressão de desarme na escala de pressão (faixa de pressão). Pressostatos de baixa podem ser resetados manualmente quando a pressão for igual à pressão de desarme mais o diferencial. Pressostatos de alta podem ser resetados manualmente quando a pressão for igual à pressão de desarme menos o diferencial.

durante a abertura. Uma força

durante o desarme para

0,3 bar.

desarme. Os

AI213186439478pt-000204 | 8

=12

122

44

6128 – 30

44

84

61

112 – 114

122

61

112 – 114

44

122

44

60-305.12

44

122

28 – 30

60-306.16

84

44

6125

60-303.19

84

44

6128 – 30

Ficha técnica | Pressostato, KP

Dimensões [mm] e pesos [kg]

Pressostatos com conexão tipo rosca

=12

KP 1, KP 2, KP 5, KP 6, KP 7B, KP 7S e KP 7W

Conexão M10 × 0,75

=12

Danfoss

61

=12

28 – 32

KP 15 e KP 17W

Danfoss

61

=12

25 – 29

Danfoss

Conexão de solda

KP 1, KP 2, KP 5, KP 7B, KP 7S e KP 7W

KP com tampa superior

KP 1A, KP 2A e KP 5A

KP 15A, KP 7AS e KP 7ABS

112 – 116

KP 15, 1 KP 7W

7

28 – 32

Pesos líquidos:

KP 1, KP 2, KP 5 e KP 7: aprox. 0,3 kg KP 15, KP 17 e KP 7BS: aprox. 0,5 kg KP 1A e KP 5A: aprox. 0,3 kg KP 15A e KP 7ABS: aprox. 0,5 kg

AI213186439478pt-000204 | 9

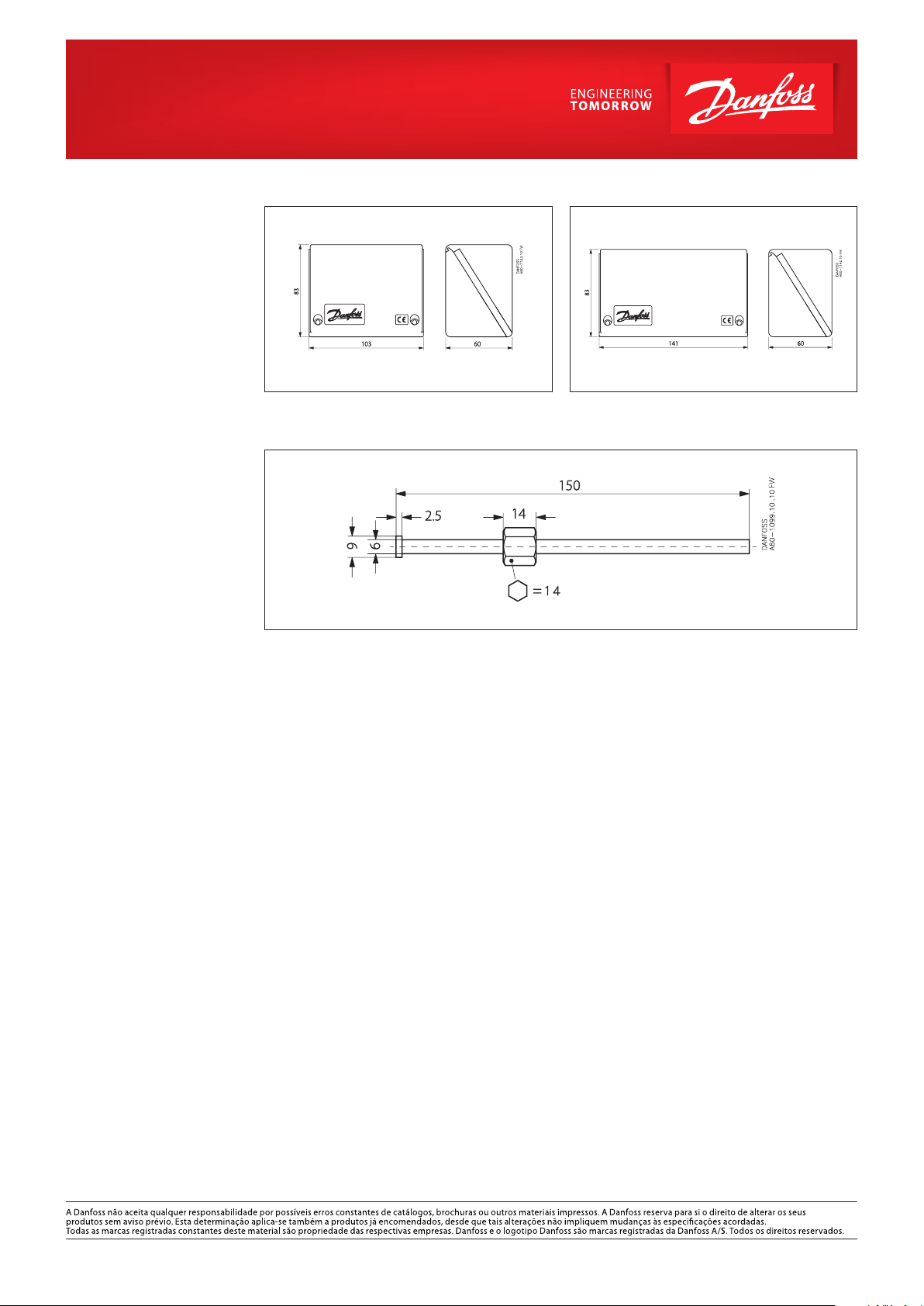

e pesos [kg]

(continuação)

Carcaça IP55 Carcaça IP55 para tipos duplosDimensões [mm]

Niple de solda para KP-A

AI213186439478pt-000204 | 10

Danfoss KP Data sheet [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
