Danfoss KP Data sheet [it]

Scheda tecnica

Pressostato KP

I pressostati KP sono utilizzati per proteggere gli impianti frigoriferi o di condizionamento aria da pressioni di aspirazione eccessivamente basse o pressioni di mandata eccessivamente elevate.

Vengono anche utilizzati per l’avviamento/ arresto di compressori di refrigerazione e ventilatori in condensatori raﬀreddati ad aria.

Il pressostato KP può essere collegato direttamente a un motore a corrente alternata monofase di un massimo di 2 kW o può essere installato nel circuito di controllo dei motori AC e grandi motori CA.

I pressostati KP sono dotati di commutatore unipolare (SPDT). La posizione del commutatore dipende dall’impostazione del pressostato e dalla pressione presente nel connettore.

I pressostati KP possono essere forniti con protezione IP30, IP44 e IP55.

Caratteristiche

Omologazioni

Certiﬁcazioni navali

• Tempi brevissimi di oscillazione grazie alla funzione di scatto (riduce al massimo l’usura e aumenta l’aﬃdabilità)

• Funzione di disinnesco manuale (la funzione del contatto elettrico può essere testata senza l’uso di attrezzi)

• KP 6, KP 7 e KP 17 con elementi a doppio soﬃetto (fail-safe)

Marchio CE secondo: – LVD 2014/35/EU (EN 60947-1, EN 60947-4-1, EN 60947-5-1) – PED 2014/68/EU, category IV (EN 12263): KP 1, KP 2, KP 6, KP 7 and KP 17

Germanischer Lloyd, GL Det Norske Veritas, Norway, DNV Registro Italiano Navale, RINA

• Resistente a urti e vibrazioni

• Design compatto

• Soﬃetto saldato

• Elevata aﬃdabilità sia elettricamente sia meccanicamente

Underwriters Laboratories Inc., UL listed China Compulsory Certiﬁcate, CCC

Bureau Veritas, BV Lloyd’s Register, LR Russian Maritime Register of Shipping, RMRS

AI213186439478it-000204 | 1

Scheda tecnica | Pressostato, KP

Dati tecnici

Temperatura ambiente -40 – 65 °C (80 °C per max. 2 ore).

Temperatura ambiente (unità approvate PED) -25 – 65 °C (80 °C per max. 2 ore).

Temperatura del refrigerante *)

-50 – 100 °C

LP: PS / MWP = 17 bar

Pressione d'esercizio massima

HP: PS / MWP = 35 bar

KP 6: PS / MWP = 46,5 bar

LP: Pe = 20 bar

Pressione di prova max:

HP: Pe = 35 bar

KP 6: Pe = 46,5 bar

AC1 = 16 A, 400 V

Carico sul contatto

Corrente alternata

AC3 = 16 A, 400 V

AC15 = 10 A, 400 V

Corrente continua DC13 = corrente di controllo 12 W, 220 V

Dimensioni cavi

ﬁlo unico / a corda 0,75 – 2,5 mm

ﬂessibile, senza puntalini 0,7 – 2,5 mm

ﬂessibile, con puntalini 0,5 – 1,5 mm

Coppia di serraggio max. 2 Nm

Tensione a impulso nominale 4 kV

Grado inquinamento 3

Protezione cortocircuito, fusibile 16 A

Isolamento 400 V

Protezione IP30 / IP44 / IP55

* ) La temperatura del refrigerante può essere al di fuori del range della temperatura ambiente con la condizione che la temperatura all’interno del KP deve essere mantenuta all’interno del range della temperature ambiente.

Sistemi di contatto

Pressione bassa (LP) Pressione alta (HP)

SPDTSPDT

Pressione doppia (LP/HP) Pressione doppia (LP/HP) Pressione doppia (HP/HP)

SPDT+LP signal SPDT+LP+HP signal SPST

AI213186439478it-000204 | 2

Scheda tecnica | Pressostato, KP

Dati tecnici

(continua)

Collegamento del cavo Il passacavo può essere utilizzato per cavi di 6 – 14

mm di diametro. Un passacavo ﬁlettato Pg

13. 5 può

essere usato per cavi di 6 – 14 mm di diametro. Con cavi di 8 – 16 mm di diametro, può essere utilizzato un passacavo ﬁlettato Pg 16.

Protezione

IP30 secondo EN 60529 / IEC 60529 Una protezione IP30 è conseguibile se l’unità senza coperchio superiore è montata su una superﬁcie piana o con staﬀa. La staﬀa deve essere ﬁssata all’unità in modo che tutti i fori inutilizzati siano coperti.

IP44 secondo EN 60529 / IEC 60529 Una protezione IP44 è conseguibile se l’unità con coperchio superiore è montata su una superﬁcie piana o staﬀa. La staﬀa deve essere ﬁssata all'unità in modo che tutti i fori inutilizzati siano coperti.

I pressostati KP con funzione di reset automatico sono forniti con il coperchio superiore. Per i pressostati KP con reset manuale, il coperchio superiore deve essere ordinato separatamente (codice n. 060-109766 per i pressostati singoli, e codice n. 060-109866 per i pressostati doppi).

IP55 secondo EN 60529 / IEC 60529 La protezione IP55 è conseguibile se i pressostati KP sono montati in un involucro IP55, (codice n. 060-033066 per i pressostati singoli, e codice n. 060-035066 per i pressostati doppi). L'involucro IP55 deve essere ordinato separatamente.

Materiali a contatto con il mezzo

Tipo Materiale

KP 1, KP 2, KP 5, KP 6, KP 7, KP 15 e KP 17

Solo KP 1A, KP 5A, KP 6A, KP 7A e KP 15A

Bronzo stagnato, n. CW452K, EN 1652

Acciaio da taglio nichelato, n. 1.0737 / 1.0718, EN 10277

Acciaio inox 18/8, n. 1.4306, EN 10088-2

Acciaio da taglio, no. 1.0737, EN 10277

Acciaio formato a freddo, n. 1.0338, EN 10139

Acciaio, n 1.0308, EN 10305

Acciaio da taglio, no. 1.0715, EN10277

Acciaio da taglio, no. 1.0718, EN 10277

Alluminio, n. AW-3005, EN 573

AI213186439478it-000204 | 3

Scheda tecnica | Pressostato, KP

Ordinazione

For R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A

Per l’elenco completo dei refrigeranti approvati, andare a http://products.danfoss.com/all-products/

Pressione bassa (LP) Pressione alta (HP) Resettaggio

N. codice

Pressione

Tipo

Campo di

regolazione

[bar]

∆p diﬀeren-

ziale [bar]

Campo di

regolazione

[bar]

∆p diﬀeren-

ziale [bar]

Bassa

pres-

sione

Pressio-

ne alta

Sistema di

contatto

/4 in.

6 mm

Cartella

Attacco

/4 in.

ODF

a brasare

6 mm

ODF

a brasare

Bassa KP 1 -0,2 – 7,5 0,7 – 4,0 – – Auto – SPDT 060 -110166 3)060 -11126 6 3)060 -111066

Bassa KP 1 -0,2 – 7,5 0,7 – 4,0 – – Auto – SPDT

Bassa KP 1 -0,9 – 7,0 0,7 – –

Man.

(Min.)

– SPDT 060 -11036 6 060 -111166 060 -110966

06 0-114166

Bassa KP 2 -0,2 – 5,0 0,5 – 1,5 – – Auto – SPDT 060-112066

1)3)

– –

– 06 0-112 366

Alta KP 5 – – 8 – 32 1,8 – 6,0 – Auto SPDT 0 60 -117166 3)060 -1179 66 3)060 -117766

Alta KP 5 – – 8 – 32 3 –

Doppia KP 15 -0,2 – 7,5 0,7 – 4,0 8 – 32 4 Auto Auto SPDT + segnale LP 0 60 -124166 3)06 0-1254 66

Doppia KP 15 -0,2 – 7,5 0,7 – 4,0 8 – 32 4 Auto

Doppia KP 15 -0,9 – 7,0 0,7 8 – 32 4

Man.

(Min.)

Man.

(Max.)

Man.

(Max.)

Man.

(Max.)

Man.

(Max.)

SPDT 060 -1173 66 060-118066 –

SPDT + segnale LP 06 0-124366 – –

SPDT + segnale LP 06 0-114 8 6 6

SPDT + segnale LP 06 0-1245 66 – –

– –

–

Doppia KP 15 -0,9 – 7,0 0,7 8 – 32 4 Conv.2) Conv.2) SPDT + segnale LP 06 0-12616 6 – –

Doppia KP 15 -0,2 – 7,5 0,7 – 4,0 8 – 32 4 Auto Auto

Doppia KP 15 -0,2 – 7,5 0,7 – 4,0 8 – 32 4 Auto

Man.

(Max.)

Doppia KP 15 -0,2 – 7,5 0,7 – 4,0 8 – 32 4 Conv.2) Conv.2)

Doppia KP 15 -0,9 – 7,0 0,7 8 – 32 4 Conv.2) Conv.2)

SPDT + segnale

LP e HP

SPDT + segnale

LP e HP

SPDT + segnale

LP e HP

SPDT + segnale

LP e HP

06 0-1265 66 3)060-129966

06 0-12646 6 06 0-128 466 –

060 -1154 66 3)060-001066

060-122066 – –

–

For R717, R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A

Per l’elenco completo dei refrigeranti approvati, andare a http://products.danfoss.com/all-products/

M10 × 0,75

N. codice

Attacco

Tub o cap.

1 m con

M10 × 0,75

Pressione bassa (LP) Pressione alta (HP) Resettaggio

Pressione

Tipo

Campo di

regolazione

∆p

diﬀerenziale

Campo di

regolazione

∆p

diﬀerenziale

Pressione

bassa

Pressione alta

Sistema di

contatto

[bar] [bar] [bar] [bar] LP HP

Bassa KP 1A -0,2 – 7,5 0,7 – 4,0 – – Auto – SPDT 06 0-11 626 6 060-116066

Bassa KP 1A -0,9 – 7,0 0,7 – – Man. (Min.) – SPDT – 06 0-116166

Alta KP 5A – – 8 – 32 1,8 – 6,0 – Auto SPDT – 060-123066

Alta KP 5A – – 8 – 32 3 – Man. (Max.) SPDT 060 -1153 66 060 -12316 6

Doppia KP 15A -0,2 – 7,5 0,7 – 4,0 8 – 32 4 Auto Auto

Doppia KP 15A -0,2 – 7,5 0,7 – 4,0 8 – 32 4 Auto Man. (Max.)

Doppia KP 15A -0,9 – 7,0 0,7 8 – 32 4 Conv.

Pressostati con contatti dorati

Conv.: reset automatico o manuale opzionale

Protezione IP44

Conv.

SPDT + segnale

LP e HP

SPDT + segnale

LP e HP

SPDT + segnale LP – 060 -1283 66

06 0-1295 66 0 60-129 366

060-129666 060-129466

AI213186439478it-000204 | 4

Scheda tecnica | Pressostato, KP

Pressostati approvati secondo PED 2014/68/EU; EN 12263

For R22, R134a, R404A, R407A, R407C, R407F, R410A*), R422B, R422D, R438A, R448A, R449A, R450A, R452A , R507A, R513A

*) for KP6W, KP6B Per l’elenco completo dei refrigeranti approvati, andare a http://products.danfoss.com/all-products/

/4 in.

6 mm

Cartella

N. codice

Attacco

2)3)

6 mm

ODF

a brasare

–

Pressione bassa (LP) Pressione alta (HP) Resettaggio

Pressione

Tipo

Campo di

regolazione

∆p

diﬀerenziale

Campo di

regolazione

∆p

diﬀerenziale

Pressione

bassa

Pressione

alta

Sistema di

contatto

[bar] [bar] [bar] [bar] LP HP

Bassa KP 1 -0,2 – 7,5 0,7 – 4,0 – – Auto – SPDT 060 -110166 2)060 -111066

Bassa KP 1 -0,9 – 7 0,7 – – Man. (Min.) – SPDT 060 -1103 66 060 -110966

Bassa KP 2 -0,2 – 5 0,5 – 1,5 – – Auto – SPDT 060-112066 2)060 -1123 66

Alta KP 6W – – 8 – 42 4 – 10 – Auto SPDT 060-519066

Alta KP 6B – – 8 – 42 4 – Man. (Max.) SPDT 060 -519166 –

Alta KP 7W – – 8 – 32 4 – 10 – Auto SPDT 060-119066 2)06 0-1203 66

Alta KP 7B – – 8 – 32 4 – Man. (Max.) SPDT 0 60 -119166 –

Alta KP 7S – – 8 – 32 4 – Man. (Max.) SPDT 06 0 -1192 66

Doppia KP 7BS – – 8 – 32 4 –

Doppia KP 17W -0,2 – 7,5 0,7 – 4 8 – 32 4 Auto Auto

Doppia KP 17B -0,2 – 7,5 0,7 – 4 8 – 32 4 Auto

Doppia KP 17WB -0,2 – 7,5 0,7 – 4 8 – 32 4 Auto Conv.4)

Man. (Max.) Man. (Max.)

Man. (Max.)

SPST 060-120066 –

SPDT + segnale

LP ed HP

SPDT + segnale

06 0-127566 2)060-127666

06 0-12676 6

SPDT 0 60 -1268 66 060-1274 66

SPDT + segnale

LP ed HP

060-539766

For R717, R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A

Per l’elenco completo dei refrigeranti approvati, andare a http://products.danfoss.com/all-products/

Pressione bassa (LP) Pressione alta (HP) Resettaggio

Pressione Tipo

Campo di

regolazione

[bar]

Diﬀeren-

ziale

diﬀerenziale

[bar]

Campo di

regolazione

[bar]

∆p diﬀeren-

ziale [bar]

Bassa pres-

sione

Pressione

alta

Sistema di

contatto

M10 × 0.75

Bassa KP 1A -0,2 – 7,5 0,7 – 4,0 – – Auto – SPDT 0 60 -116266 060-116066

Bassa KP 1A 0,9 – 7 Fisso 0,7 – – Man. (Min.) – SPDT – 060 -116166

Doppia KP 7AB S – – 8 – 32 Fisso 4 –

W = PSH (pressostato), B = PZH (pressostato con reset est.),

S = PZHH (pressostato con reset int.)

Protezione IP44

Impostazione di fabbrica: Lato LP: Campo 1 bar Pe, Diﬀ. 1 bar;

lato HP: Campo 18 bar Pe, Diﬀ. 4 bar ﬁssi

Conv.: reset automatico o manuale opzionale

Man. (Max.) Man. (Max.)

SPST – 060-120566

N. codice

Attacco

Tub o cap.

1 m con

M10 × 0,75

Regolazione pressostato con reset convertibile

Bassa pressione Reset manuale

Pressione alta Reset manuale

Impostazione di fabbrica

Reset automatico Resettaggio automatico Reset manuale

Reset manuale Resettaggio automatico Reset automatico

AI213186439478it-000204 | 5

Scheda tecnica | Pressostato, KP

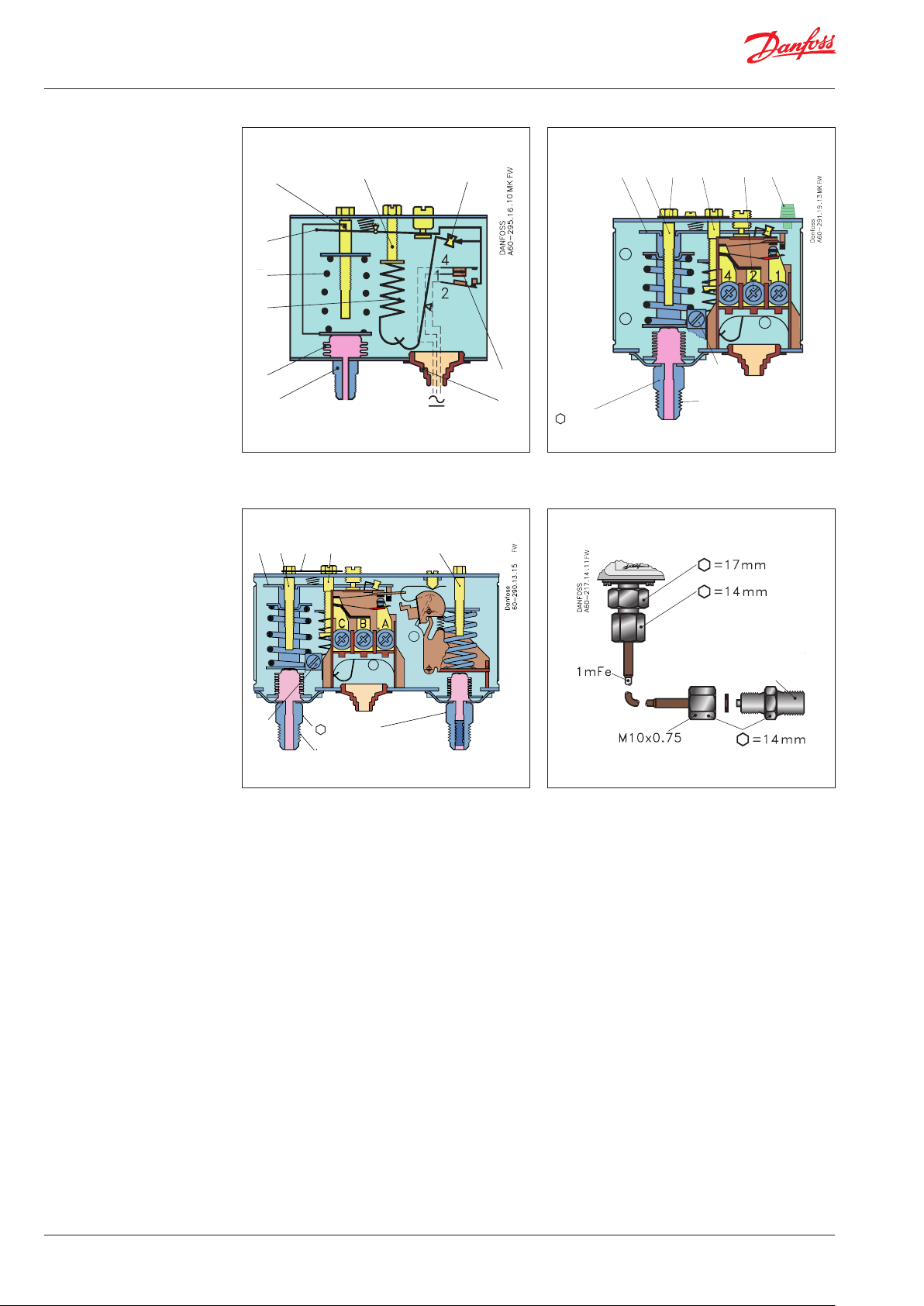

Progettazione / Funzionamento

1. Vite settaggio bassa pressione (LP)

2. Vite settaggio diﬀerenziale, (LP)

3. Braccio principale

5. Vite settaggio alta pressione (HP)

7. Molla principale

8. Molla diﬀerenziale

9. Soﬃet to

10. Attacco LP

11. Attacco HP

12. I nter rut to re

13. Terminali

14. Terminale di terra

15. P as s ac a vo

16. Invertitore

18. Piastra bloccaggio

30. Pulsante di reset

Pressostato, tipo KP

1/5

10 /11

KP 15

2 51 183

=12 mm

14 in. / 6 mm

KP 1, KP 2, KP 5

1/5 2 13 30183

=12 mm

Tubo capillare per KP 1A, KP 5A e KP 15A

14 in. / 6 mm

R 1/4 (ISO 7-1)

Il pressostato KP è dotato di una funzione di scatto e il soﬃetto si muove solo quando il valore di inserimento o disinserimento viene raggiunto.

Il soﬃetto si collega al lato di bassa o alta pressione dell'impianto tramite l'attacco (10) o (11).

Il design del pressostato KP oﬀre i seguenti vantaggi:

y elevato carico sul contatto y brevissimi tempi di oscillazione y alta resistenza alle pulsazioni y resistenza alle vibrazioni ﬁno a 4 g

nell'intervallo 0 – 1.000 Hz

y lunga durata meccanica ed elettrica

AI213186439478it-000204 | 6

Scheda tecnica | Pressostato, KP

Progettazione

(continua)

KP 7W, cartella KP 7W, a brasare

KP 7BS

18152

MK.F

6 mm

1. Vite settaggio pressione

2. Vite settaggio diﬀerenziale

3. Braccio principale

15. P ass ac av o

18. Piastra bloccaggio

25. Braccio reseto int

30. Pulsante reset est

Le unità KP1, KP1A, KP2, KP6, KP6A, KP7 e KP17 con designazione W, B o S sono state testate e approvate da TÜV, Renania, Germania, secondo EN 12263.

Le unità KP6, KP6A, KP7 e KP17 sono dotate di doppio soﬃetto: un soﬃetto esterno e un soﬃetto di regolazione. Quando la pressione di sistema supera il valore impostato, il KP arresta automaticamente l’impianto. Il sistema a doppio soﬃetto previene la perdita di carica in caso di rottura del soﬃetto.

La rottura del soﬃetto interno causerà l’abbassamento della pressione di disinserimento a circa un terzo del valore impostato, con conseguente arresto del compressore dell’impianto di refrigerazione.

La rottura del soﬃetto esterno causerà l’abbassamento della pressione di disinserimento a circa 3 bar al di sotto del valore impostato, oﬀrendo una funzione fail-safe.

Le versioni con la denominazione W o AW si reinseriscono automaticamente quando la pressione è scesa al valore impostato, meno il diﬀerenziale.

Le versioni con la designazione B o AB possono essere reinserite manualmente con un pulsante di reset esterno quando la pressione in KP1 è aumentata di 0,7 bar al di sopra del valore impostato, e in KP6 e KP7 è scesa di 4 bar al di sotto del valore impostato.

Le versioni con la designazione S o AS possono essere reinserite manualmente con la vite di reset interna quando la pressione è scesa di 4 bar sotto al di sotto del valore impostato.

Tutti i pressostati KP, compresi quelli approvati PED, funzionano indipendentemente dalle variazioni della temperatura ambiente attorno all'involucro del pressostato. Pertanto, la pressione di disinserimento e diﬀerenziale impostate sono mantenute costanti a condizione che le temperature ambientali consentite non vengano superate.

AI213186439478it-000204 | 7

Scheda tecnica | Pressostato, KP

Terminologia

Impostazione

Reset

1. Reset manuale (Min. / Max.): Le unità con reset manuale possono essere

resettate durante il funzionamento solo mediante l’attivazione del pulsante di reset

2. Reset automatico: Dopo l’arresto, queste unità si resettano

automaticamente

3. Reset convertibile: Le unità con reset opzionale possono

attivate tramite un reset automatico e/o manuale

Pressione di esercizio ammissibile La pressione di esercizio ammissibile è determinata dalla pressione massima alla quale l'impianto di refrigerazione o le unità al suo interno possono essere esposti.

Pressione di prova

La pressione di prova è la pressione utilizzata nelle prove di rottura e/o di perdita degli impianti di refrigerazione o parti singole dell'impianto. La pressione di prova viene abbreviata in Pe.

Pressostati con reset automatico – LP:

Impostare la pressione di avviamento LP sulla scala "CUT-IN" (scala graduata). Una rotazione dell'alberino della bassa pressione ∼ 0,7 bar. Impostare il diﬀerenziale LP sulla scala "DIFF". Una rotazione dell'alberino del diﬀerenziale ∼ 0,15 bar. La pressione di arresto LP è la pressione di avviamento LP meno il diﬀerenziale.

Nota:

La pressione di arresto LP deve essere superiore al vuoto assoluto (Pe = -1 bar)!

Se il compressore di refrigerazione non si arresta durante il funzionamento a bassa pressione di arresto, veriﬁcare che il valore del diﬀerenziale non sia troppo alto!

essere

“Funzione di scatto” Una determinata forza di contatto è mantenuta ﬁno allo “scatto”. Il tempo durante il quale la forza di contatto si avvicina allo zero è limitata a pochi millisecondi. Pertanto, l'oscillazione del contatto non può, per esempio, veriﬁcarsi in seguito a piccole vibrazioni prima del disinserimento. I sistemi di contatto con "funzione di scatto" si azionano anche quando micro-saldature vengono a formarsi tra i contatti durante l'inserimento. Una forza estremamente elevata viene generata durante il disinserimento per separare i contatti. Questa forza spezza tutte le saldature. Il punto di disinserimento dell'unità rimane quindi molto accurata e completamente indipendente dalla corrente di carico.

Pressostati con reset automatico – HP:

Impostare il diﬀerenziale HP sulla scala "CUT-OUT". Una rotazione dell'HP ∼ 2,3 bar. Impostare il diﬀerenziale HP sulla scala "DIFF". Una rotazione dell'alberino del diﬀerenziale ∼ 0, 3 bar. La pressione di avviamento HP è la pressione di arresto HP meno il diﬀerenziale.

Le pressioni di avviamento e arresto per i lati LP e HP dell'impianto devono sempre essere controllate con un manometro preciso.

Pressostati con reset manuale Impostare la pressione di arresto sulla scala “CUT-OUT” (scala graduata). I pressostati di bassa pressione possono essere resettati manualmente quando la pressione è uguale alla pressione di arresto più il diﬀerenziale. I pressostati di alta pressione possono essere resettati manualmente quando la pressione è uguale alla pressione di arresto meno il diﬀerenziale.

AI213186439478it-000204 | 8

=12

122

6128 – 30

112 – 114

122

112 – 114

122

60-305.12

122

28 – 30

60-306.16

6125

60-303.19

6128 – 30

Scheda tecnica | Pressostato, KP

Dimensioni [mm] e peso [kg]

Pressostati con attacco a cartella

=12

KP 1, KP 2, KP 5, KP 6, KP 7B, KP 7S e KP 7W

Attacco M10 × 0,75

=12

Danfoss

=12

28 – 32

KP 15 e KP 17W

Danfoss

=12

25 – 29

Danfoss

Attacco a brasare

KP 1, KP 2, KP 5, KP 7B, KP 7S e KP 7W

KP con coperchio superiore

KP 1A, KP 2A e KP 5A

KP 15A, KP 7AS e KP 7ABS

112 – 116

KP 15, 1 KP 7W

28 – 32

Peso netto:

KP 1, KP 2, KP 5 e KP 7: circa 0,3 kg KP 15, KP 17 e KP 7BS: circa 0,5 kg KP 1A e KP 5A: circa 0,3 kg KP 15A e KP 7ABS: circa 0,5 kg

AI213186439478it-000204 | 9

e peso [kg]

(continua)

Involucro IP55 Involucro IP55 per tipi doppiDimensioni [mm]

Nipplo a saldare per KP-A

AI213186439478it-000204 | 10

Danfoss KP Data sheet [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
