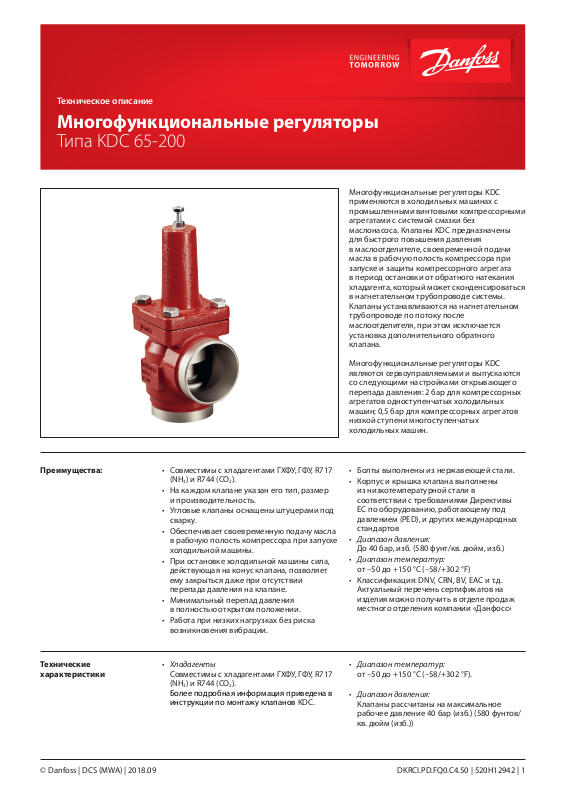

Danfoss KDC 65, KDC 80, KDC 100, KDC 125, KDC 150 Data sheet [ru]

...

Техническое описание

Многофункциональные регуляторы

Типа KDC 65-200

Многофункциональные регуляторы KDC применяются в холодильных машинах с промышленными винтовыми компрессорными агрегатами с системой смазки без маслонасоса. Клапаны KDC предназначены для быстрого повышения давления в маслоотделителе, своевременной подачи масла в рабочую полость компрессора при запуске и защиты компрессорного агрегата в период остановки от обратного натекания хладагента, который может сконденсироваться в нагнетательном трубопроводе системы. Клапаны устанавливаются на нагнетательном трубопроводе по потоку после маслоотделителя, при этом исключается установка дополнительного обратного клапана.

Многофункциональные регуляторы KDC являются сервоуправляемыми и выпускаются со следующими настройками открывающего перепада давления: 2 бар для компрессорных агрегатов одноступенчатых холодильных машин; 0,5 бар для компрессорных агрегатов низкой ступени многоступенчатых холодильных машин.

Преимущества: • Совместимы с хладагентами ГХФУ, ГФУ, R717

(NH3) и R744 (CO2).

• На каждом клапане указан его тип, размер и производительность.

• Угловые клапаны оснащены штуцерами под сварку.

• Обеспечивает своевременную подачу масла в рабочую полость компрессора при запуске холодильной машины.

• При остановке холодильной машины сила, действующая на конус клапана, позволяет ему закрыться даже при отсутствии перепада давления на клапане.

• Минимальный перепад давления в полностью открытом положении.

• Работа при низких нагрузках без риска возникновения вибрации.

Технические характеристики

• Хладагенты Совместимы с хладагентами ГХФУ, ГФУ, R717 (NH3) и R744 (CO2).

Более подробная информация приведена в инструкции по монтажу клапанов KDC.

• Болты выполнены из нержавеющей стали.

• Корпус и крышка клапана выполнены из низкотемпературной стали в соответствии с требованиями Директивы ЕС по оборудованию, работающему под давлением (PED), и других международных стандартов

• Диапазон давления: До 40 бар, изб. (580 фунт/кв. дюйм, изб.)

• Диапазон температур: от –50 до +150 °C (–58/+302 °F)

• Классификация: DNV, CRN, BV, EAC и т.д. Актуальный перечень сертификатов на изделия можно получить в отделе продаж местного отделения компании «Данфосс»

• Диапазон температур: от –50 до +150 °C (–58/+302 °F).

• Диапазон давления: Клапаны рассчитаны на максимальное рабочее давление 40 бар (изб.) (580 фунтов/ кв. дюйм (изб.))

DKRCI.PD.FQ0.C4.50 | 520H12942 | 1

Техническое описание | Клапан регулирования давления, тип KDC

Конструкция Присоединения

Доступны следующие типы присоединений:

• Под сварку встык DIN (2448)

• Под сварку встык ANSI (B 36.10, сортамент 40), – DN 65 - 200 (2½–8 дюймов)

Корпус

Выполнен из специальной низкотемпературной стали.

Конус клапана

Конус клапана имеет два тефлоновых уплотнения и металлические ограничители для предотвращения повреждения уплотнений при больших перепадах давления.

Шпиндель

Шпиндель клапана изготовлен из отпущенной стали. Он имеет очень прочную и гладкую поверхность. Направляющая клапана имеет пружину (рис. 1, поз. 13), которая сжимается, когда сервопоршень находится в верхнем положении.

Привод

Привод клапана KDC имеет одну камеру. Она отделена от основного потока хладагента поршнем (рис. 1, поз. 6). В камере находится пружина (рис. 1, поз. 14), с помощью которой производится настройка открывающего перепада давлений. Камера привода связана с линией всасывания компрессора.

Рис. 1

Монтаж

Клапан нужно устанавливать вертикально клапанным конусом вниз. В верхней части клапана имеется штуцер с резьбовым соединением (NPT 1/4 дюйма) (рис. 1, поз. A) для подключения пилотной линии. Фитинги для подсоединения стальной трубки DN 10 (do/di = 10/6 мм) содержат отрезное кольцо. Клапан выдерживает очень высокое внутреннее давление, однако следует не допускать возможности возникновения сильного роста давления, вызванного термическим расширением хладагента в замкнутых объемах.

Более подробная информация приведена Руководстве по эксплуатации клапанов KDC.

Директива ЕС по оборудованию, работающему под давлением (PED)

Клапаны KDC соответствуют требованиям европейских стандартов, изложенных в Директиве ЕС по оборудованию, работающему под давлением (PED), и промаркированы знаком СЕ.

Более подробная информация, а также ограничения эксплуатации приведены в Руководстве по эксплуатации.

Пример маркировки клапана KDC

Клапаны KDC

Условный диаметр DN 65–80 мм (1¼–3 дюйма) DN 100–200 мм (4–8 дюймов)

Предназначены для Жидкости группы I

Категория II III

DKRCI.PD.FQ0.C4.50 | 520H12942 | 2

Техническое описание | Клапан регулирования давления, тип KDC

Принцип действия

Функционирование клапанов KDC осуществляется в 3 этапа. Последовательность этапов зависит от условий, в которых находится клапан в момент начала открытия (рис. 2).

Этап 1

Компрессорный агрегат остановлен, давление нагнетания соответствует давлению всасывания. Благодаря пилотной трубке, соединяющей сторону всасывания с верхней полостью клапана над поршнем, механизм движения клапана разгружен. При перепаде давления на клапане до 1,5–2 бар (до 0,3– 0,5 бар для клапанов низкой ступени) клапан находится в закрытом положении за счет усилия основной пружины и веса подвижных элементов.

pc – p1 < 2 бар (0,5 бар для клапанов низкой ступени) и pc > p

Этап 2

При запуске компрессорного агрегата за счет обратного клапана на стороне всасывания происходит понижение давления всасывания и повышение давления в маслоотделителе (давление до KDC). Перепад давления между маслоотделителем и стороной всасывания превышает суммарное усилие сжатия основной пружины и веса подвижных частей клапана. Поршень клапана поднимается, основная пружина сжимается, клапан начинает открываться.

pc – p1 > 2 бар (0,5 бар для клапанов низкой ступени) и pc > p

В момент запуска компрессорного агрегата клапан может находиться в положении, соответствующем этапу 1 либо этапу 2, в зависимости от разности давления конденсации и давления в маслоотделителе.

Ситуация 1

Давление конденсации ниже, чем давление в маслоотделителе.

Открытие клапана начинается с этапа 1 и продолжается до этапа 3, пока разность давлений всасывания и давления в маслоотделителе не превысит силу сжатия пружины.

Ситуация 2

Давление конденсации выше, чем давление в маслоотделителе, но разность давлений не превышает силу сжатия пружины.

Открытие клапана начинается из положения, соответствующего этапу 1, после чего происходит переход к этапу 2, как только разность давления между стороной всасывания и маслоотделителем превысит усилие пружины. Когда давление в маслоотделителе сравняется с давлением конденсации, клапан начнет открываться и под действием малой пружины полностью откроется. После этого клапан перейдет в положение, соответствующее этапу 3.

Ситуация 3

Давление конденсации превышает сумму давления в маслоотделителе и усилия основной пружины. Открытие клапана начинается из положения, соответствующего этапу 2.

Когда давление в маслоотделителе сравняется с давлением конденсации, клапан начнет открываться и под действием малой пружины полностью откроется. После этого клапан перейдет в положение, соответствующее этапу 3.

При остановке компрессорного агрегата клапан будет находиться в положении, соответствующем этапу 3, и, как только давление конденсации сравняется с давлением на стороне всасывания, клапан закроется за счет усилия основной пружины. Клапан будет находиться в положении, соответствующем этапу 1, до тех пор, пока перепад между давлением конденсации и давлением в маслоотделителе / давлением на стороне всасывания не достигнет достаточного значения, чтобы клапан мог перейти в положение, соответствующее этапу 2.

ПРИМЕЧАНИЕ.

При применении клапана KDC не рекомендуется установка дополнительного обратного клапана между компрессором и маслоотделителем. Его необходимо установить на линию всасывания. Причина в том, что клапан KDC необходимо соединять пилотной линией с точкой компрессора, в которой давление низкое при работе и высокое при остановке компрессора.

Этап 1 Этап 2 Этап 3

Рис. 2

Продолжение следует

DKRCI.PD.FQ0.C4.50 | 520H12942 | 3

Техническое описание | Клапан регулирования давления, тип KDC

Принцип действия

(продолжение)

)

- p

Система с клапаном KDC

Разность давлений (p

Система без клапана KDC

Время

Линия нагнетания компрессора за маслоотделителем:Пример применения

Клапан KDC

Винтовой

компрессор

Маслоотделитель

Номинальная производительность

Компрессоры высокого давления

Компрессоры низкой ступени

Таблица производительности при tc / to = +35/–15 °C, QN [кВт], ∆p = 0,05 бар

KDC 65 KDC 80 KDC 100 KDC 125 KDC 150 KDC 200 R717 434 656 1128 1851 2829 4207 R404A 132 200 344 564 863 1283 R22 157 238 410 672 1028 1528

Таблица производительности при tc / to = –18 / –40 °C, QN [кВт], ∆p = 0,05 бар

KDC 65 KDC 80 KDC 100 KDC 125 KDC 150 KDC 200 R717 229 347 597 978 1496 2225 R404A 101 153 263 432 661 983 R22 102 154 265 435 665 990

DKRCI.PD.FQ0.C4.50 | 520H12942 | 4

Техническое описание | Клапан регулирования давления, тип KDC

Присоединения

DIN

ANSI

РазмерммРазмер

дюймы

OD мм

мм

дюймыTдюймы

kv-угловой

м3/ч

Под сварку встык DIN (2448)

65 2½ 76,1 2,9 3 0,11 78 90 80

100 125

150 200

РазмерммРазмер

3 4

5 6 8

дюймы

88,9

114,3 139,7

168,3 219,1

OD мм

3,2 3,6

4,0 4,5 6,3

мм

3,50 4,50

5,50 6,63 8,63

дюймыTдюймы

0,13 0,14

0,16 0,18 0,25

118 203

333 509 757

kv-угловой

м3/ч

Под сварку встык ANSI (B 36.10, сортамент 40)

65 2½ 73,0 5,2 2,87 0,20 78 90 80

100 125

150 200

3 4

5 6 8

88,9

114,3 141,3

168,3 219,1

5,5 6,0

6,6 7,1 8,2

3,50 4,50

5,56 6,63 8,63

0,22 0,24

0,26 0,28 0,32

118 203

333 509 757

Cv-угловой

гал. США /

мин

137 235

386 590 878

Cv-угловой

гал. США /

мин

137 235

386 590 878

DKRCI.PD.FQ0.C4.50 | 520H12942 | 5

Техническое описание | Клапан регулирования давления, тип KDC

Спецификация материалов

KDC 65 - 200 (2½–8 дюймов)

№ п/п Деталь Материал EN ISO ASTM

1 Корпус клапана Сталь G20Mn5QT

2 Крышка Сталь P285QH

3 Поршень Сталь S235JRG2

4 Шток поршня Сталь S235JRG2

5 Поршень Сталь 11SMn30

6 Конус Сталь 11SMn30

7 Винт пружины Сталь 11SMn30

8 Втулка пружины Чугун 9 Пластина конуса Сталь 11SMn30

10 Шток конуса Ста ль 11SMn30

11 Задняя втулка Чугун 12 Передняя втулка Чугун 13 Пружина конуса Сталь 14 Пружина Сталь 16 Тефлоновое кольцо PTFE 17 Уплотнение Безасбестовый

18 Шайба Нейлон 19 Кольцо скольжения PTFE 20 Кольцевое уплотнение Хлоропрен (неопрен)

21 Кольцевое уплотнение Хлоропрен (неопрен)

22 Кольцевое уплотнение Хлоропрен (неопрен)

23 Стопорное кольцо Сталь 24 Уплотнение Сталь 25 Уплотнение Сталь 26 Гайка Сталь 27 Болты Сталь A2-70

28 Маркировочный шильдик Алюминий 29 Винт Сталь 30 Шайба Ста ль 31 Гайка Сталь 32 Винт Сталь

материал

(стандартный клапан KDC) Фторэластомер

(KDC для углеводородов)

(стандартный клапан KDC) Фторэластомер

(KDC для углеводородов)

(стандартный клапан KDC) Фторэластомер

(KDC для углеводородов)

EN10213-3

EN10222-4

EN10025

EN10087

EN1515-1

Fe260B 630

Тип 2 R683/9

A2-70 3506

LCC A352

LF2 A350

Марка C A283

Марка 1213 A29

Марка B8 A320

DKRCI.PD.FQ0.C4.50 | 520H12942 | 6

Техническое описание | Клапан регулирования давления, тип KDC

Размеры и масса KDC 65 - 200 (2½–8 дюймов)

Размер клапана А B C Ø D Масса

KDC

KDC 65 мм 250 62 90 42 7,3 кг KDC 2½ дюймы 9,84 2,44 3,54 1,65 16,1 фунта KDC 80 мм 298 90 129 51 11,1 кг KDC 3 дюймы 11,73 3,54 5,08 2,01 24,5 фунта KDC 100 мм 346 106 156 64 17,3 кг KDC 4 дюймы 13,62 4,17 6,14 2,52 38,1 фунта KDC 125 мм 407 128 192 64 36,9 кг KDC 5 дюймы 16,02 5,04 7,56 2,52 81,3 фунта KDC 150 мм 471 145 219 75 49,9 кг KDC 6 дюймы 18,54 5,71 8,62 2,95 110,0 фунта KDC 200 мм 539 180 276 75 99,6 кг KDC 8 дюймы 21,22 7,09 10,87 2,95 219,6 фунта

Массы указаны приблизительно.

Болт в верхней части клапана предназначен только для транспортировки. Более подробная информация приведена в инструкции по монтажу.

DKRCI.PD.FQ0.C4.50 | 520H12942 | 7

Техническое описание | Клапан регулирования давления, тип KDC

Оформление заказа

Внимание!

При необходимости сертификации клапана специальными организациями или при работе клапана при давлениях выше, чем приведено в технических требованиях, указывайте данную информацию в бланке заказа.

Клапаны KDC со штуцерами под сварку DIN

Размер

мм дюймы

65 2½ KDC 65

80 3 KDC 80

100 4 KDC 100

125 5 KDC 125

150 6 KDC 150

200 8 KDC 200

Тип бар Кодовый номер

0,5

2 3

0,5

2 3

0,5

2 3

0,5

2 3

0,5

148G3585 148G3586 148G3713

148G3589 148G3590 148G3714

148G3593 148G3594 148G3715

148G3597 148G3598 148G3716

148G3601 148G3602

148G3605 148G3606

Внимание!

Клапаны KDC (для углеводородов) не совместимы с аммиаком (R717) в качестве хладагента. Они могут быть использованы в системах, где в качестве хладагента применяются углеводороды.

Клапаны KDC со штуцерами под сварку ANSI

Размер

мм дюймы

65 2½ KDC 65

80 3 KDC 80

100 4 KDC 100

125 5 KDC 125

150 6 KDC 150

200 8 KDC 200

Тип бар Кодовый номер

0,5

2 3

0,5

2 3

0,5

2 3

0,5

148G3587 148G3588 148G3811

148G3591 148G3592 148G3812

148G3595 148G3596 148G3813

148G3599 148G3600

148G3603 148G3604

148G3607 148G3608

Клапан KDC (для углеводородов) со штуцерами под сварку ANSI

Размер

мм дюймы

65 2½ KDC 65

80 3 KDC 80

100 4 KDC 100

125 5 KDC 125

150 6 KDC 150

200 8 KDC 200

Тип бар Кодовый номер

0,5

148G3825 148G3831

148G3826 148G3832

148G3827 148G3833

148G3828 148G3834

148G3829 148G3835

148G3830 148G3836

Запчасти и дополнительные принадлежности

Тип Кодовый номер УПЛОТНЕНИЕ МЕЖДУ КРЫШКОЙ И

КОРПУСОМ КЛАПАНА KDC 65 УПЛОТНЕНИЕ МЕЖДУ КРЫШКОЙ И

КОРПУСОМ КЛАПАНА KDC 80 УПЛОТНЕНИЕ МЕЖДУ КРЫШКОЙ И

КОРПУСОМ КЛАПАНА KDC 100 УПЛОТНЕНИЕ МЕЖДУ КРЫШКОЙ И

КОРПУСОМ КЛАПАНА KDC 125 УПЛОТНЕНИЕ МЕЖДУ КРЫШКОЙ И

КОРПУСОМ КЛАПАНА KDC 150 УПЛОТНЕНИЕ МЕЖДУ КРЫШКОЙ И

КОРПУСОМ КЛАПАНА KDC 200

Тип Кодовый номер КОМПЛЕКТ УПЛОТНЕНИЙ KDC 65 148G3054 КОМПЛЕКТ УПЛОТНЕНИЙ KDC 80 148G3055 КОМПЛЕКТ УПЛОТНЕНИЙ KDC 100 148G3056 КОМПЛЕКТ УПЛОТНЕНИЙ KDC 125 148G3057 КОМПЛЕКТ УПЛОТНЕНИЙ KDC 150 148G3058 КОМПЛЕКТ УПЛОТНЕНИЙ KDC 200 148G3059

148G3048

148G3049

148G3050

148G3051

148G3052

148G3053

Тип Кодовый номер КОМПЛЕКТ УПЛОТНЕНИЙ KDC 65 (для

углеводородов) КОМПЛЕКТ УПЛОТНЕНИЙ KDC 80 (для

углеводородов) КОМПЛЕКТ УПЛОТНЕНИЙ KDC 100 (для

углеводородов) КОМПЛЕКТ УПЛОТНЕНИЙ KDC 125 (для

углеводородов) КОМПЛЕКТ УПЛОТНЕНИЙ KDC 150 (для

углеводородов) КОМПЛЕКТ УПЛОТНЕНИЙ KDC 200 (для

углеводородов)

148G3837

148G3838

148G3839

148G3840

148G3841

148G3842

Внимание!

Комплекты уплотнений клапанов KDC (для углеводородов) не совместимы с R717 (аммиак). Они могут быть использованы в системах, где в качестве хладагента применяются углеводороды.

DKRCI.PD.FQ0.C4.50 | 520H12942 | 8

Техническое описание | Клапан регулирования давления, тип KDC

Комплект уплотнений

№ п/п Деталь Материал

16 Тефлоновое кольцо PTFE 17 Уплотнение Безасбестовый

18 Шайба Нейлон 19 Кольцо скольжения PTFE

20–22 Кольцевое уплотнение

- Стандартный клапан

- Клапан для углеводородов

материал

Хлоропрен (неопрен) Витон

DKRCI.PD.FQ0.C4.50 | 520H12942 | 9
