Asennusopas

Kaapeleita ja matto

Betonilattioissa (> 3 cm)

Intelligent solutions with lasting eect

Visit DEVI.com

Sisällysluettelo

1 Johdanto. . . . . . . . . . . . . . . . . . . . . . . 2

1.1 Turvaohjeet. . . . . . . . . . . . . . . . . . . .3

1.2 Asennusohjeet. . . . . . . . . . . . . . . . . .4

2 Asennus vaihe vaiheelta. . . . . . . . . . . . . 5

2.1 C-C-asennusvälin . . . . . . . . . . . . . . . .5

2.2 Asennuksen suunnittelu . . . . . . . . . . .6

2.3 Asennusalueen valmistelu . . . . . . . . . .6

3 Elementtien asennus . . . . . . . . . . . . . . . 7

3.1 Lämmityselementtien asentaminen . . . .7

3.2 Anturin asennus. . . . . . . . . . . . . . . . .7

4 Sisäsovellukset. . . . . . . . . . . . . . . . . . . 8

4.1 Betonilattioissa (> 3 cm). . . . . . . . . . . .9

5 Vaihtoehtoiset asetukset . . . . . . . . . . . 10

1 Johdanto

Tässä asennusohjeessa sanalla ”elementti” tarkoitetaan sekä lämmityskaapeleita että -mattoja.

Jos käytetään sanaa ”lämmityskaapeli” tai ”lämmitysmatto”, kyseinen ohje koskee ainoastaan mainittua elementtityyppiä.

Kunkin sovelluksen mitoitus, tuotteiden valinta, asennus ja käyttöönotto ovat valtuutetun asentajan vastuulla.

Kaikki sovellukset, joissa käytetään loppukäyttäjän hankkimia lämmityselementtejä tai termostaatteja, on hyväksytettävä valtuutetulla sähköasentajalla ennen käyttöönottoa.

• Mukaan lukien lämmityselementin tyyppi, koko, asennus ja kytkentä.

• Mukaan lukien lämmityselementtiä säätelevän termostaatin tyyppi, koko, kytkentä ja asetukset.

• Lapset eivät saa leikkiä lämmityselementeillä.

• Yli 8-vuotiaat lapset tai fyysisiltä, sensorisilta tai henkisiltä kyvyiltään rajoittuneet henkilöt tai asiaan perehtymättömät saavat käyttää tätä lämmityselementtiä vain, jos he ovat saaneet opastusta tai ohjeet sen turvalliseen käyttöön ja ymmärtävät tähän liittyvät riskit.

• Lasten ei pidä puhdistaa laitetta tai tehdä laitteen ylläpitotoimia ilman valvontaa.

Tässä asennusohjeessa tarkoitettujen lämmityselementtien ainoa käyttötarkoitus on lattialämmitys.

• IEC 60335 -standardin mukaan mattoja ei saa asentaa metalliseen lattian tai varaston lämmitysjärjestelmään.

• Matot tulee upottaa kokonaan ja ainakin 5 mm:n syvyyteen betoniin, tasoituslaastiin, laatan kiinnityslaastiin tai vastaavaan, ml. laatat..

1.1 Turvaohjeet

Älä leikkaa tai lyhennä lämmityselementtiä.

• Lämmityselementin leikkaaminen aiheuttaa takuun raukeamisen.

• Liitoskaapeleita voidaan lyhentää tarpeen mukaan.

Elementit on aina asennettava paikallisten sähkö- ja rakennusmääräysten sekä tämän asennusohjeen ohjeiden mukaisesti.

• Tästä poikkeava asennus saattaa heikentää elementtien toimintaa tai muodostaa turvallisuusriskin, jolloin takuu raukeaa.

Elementtien kytkentä on aina annettava valtuutetun sähköasentajan tehtäväksi.

• Kytke virta pois ennen asennus- ja huoltotöitä.

• Jokainen lämmityselementti on maadoitettava paikallisten sähkömääräysten mukaisesti ja kytkettävä vikavirtasuojaan (RCD).

• RCD:n laukaisuvirta on enintään 30 mA.

• Lämmityselementit on kytkettävä kytkimen kautta, joka mahdollistaa molempien napojen irtikytkemisen.

• Elementti on varustettava sopivan kokoisella sulakkeella tai katkaisimella paikallisten määräysten mukaisesti.

1. Lämmityskaapeli

2. Termostaatti

3. Anturi

4. Verkko

5. RCD

6. Moninapainen kytkin

7. Sulake

Liitännät

• Vaihe - ruskea

• Nolla - sininen

• Maa - maadoitus

Lämmitysmatosta on

• ilmoitettava selkeästi varoitusmerkein tai kytkennän liitoskohtiin ja/tai säännöllisesti virtapiirin linjaan sijoitetuin merkinnöin.

• ilmoitettava kaikissa asennukseen liittyvissä sähködokumenteissa.

Älä ylitä kulloisenkin sovelluksen maksimilämpötiheyttä (W/m tai W/m).

1.2 Asennusohjeet

Valmistele asennuskohde asianmukaisesti poista-

Mittaa säännöllisesti ohminen vastus ja eristysvas-

kiinteiden rakenteiden alle. Jätä vähintään 6 cm

malla terävät esineet, lika jne.

tus ennen asennusta ja sen aikana.

Älä asenna lämmityselementtejä seinien tai

ilmatilaa.

Älä asenna elementtien päälle eristysmateriaaleja,

muita lämmönlähteitä tai jatkoliitoksia.

Elementit eivät saa koskea toisiaan tai mennä

ristikkäin toisten elementtien kanssa, ja niiden on

jakauduttava alueille tasaisesti.

Elementit ja erityisesti liitokset on suojattava

Elementit ja anturit on asennettava vähintään 30

mm:n päähän rakennuksen johtavista osista, esim.

Lattia-anturi on pakollinen ja se on kytkettävä

termostaattiin, joka rajoittaa lattian lämpötilaksi

vedolta ja rasitukselta.

vesiputkista.

enintään 35 °C.

Elementin lämpötilaa pitää valvoa, eikä sitä saa

käyttää ulkosovelluksissa yli 10 °C:n lämpötilassa.

• Säilytä kuivassa ja lämpimässä paikassa +5 ... +30 °C:n lämpötilassa.

2 Asennus vaihe vaiheelta

2.1 C-C-asennusvälin

C-C-asennusväli on matka yhden kaapelin keskikohdasta toisen kaapelin keskikohtaan senttimetreinä.

C - C (cm) =

tai

C - C(cm) =

Alue (m)

Kaapelin pituus (m)

Kaapelin teho (W/m) Lämpötiheys (W/m)

x 100 cm

Maks. C-C-asennusväli

• Betonilattiat (> 3 cm) - 15 cm

• Lämmityskaapelin taivutussäteen on oltava vähintään 6 kertaa kaapelin halkaisija.

• Kaapelin todellinen pituus voi vaihdella +/- 2 %.

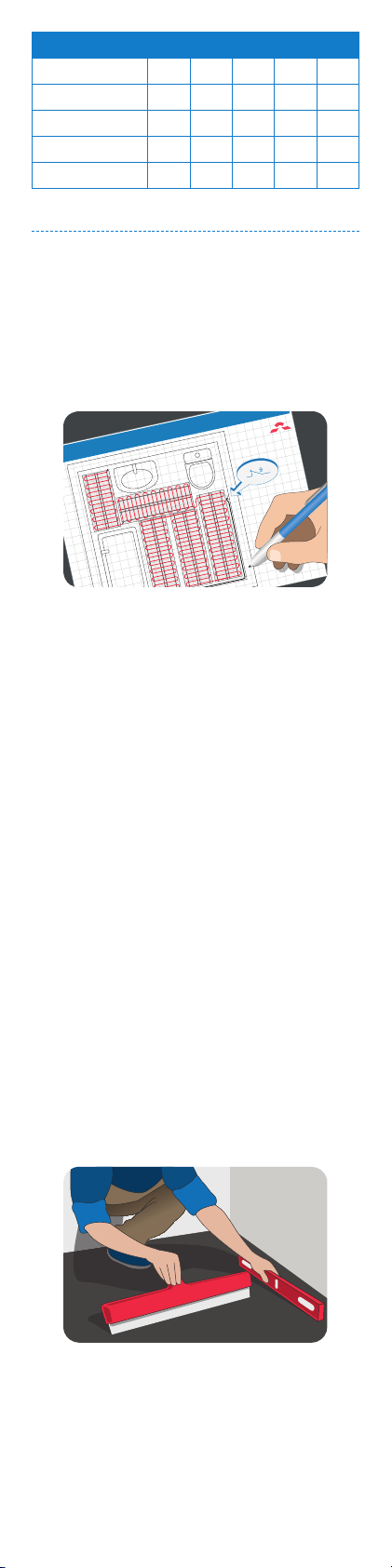

230V/400V

C/C [cm] 5 7,5 10 12,5 15

W/m2 @ 6 W/m 120 80 60 48 40

W/m2 @ 10 W/m 200 130 100 80 67

W/m2 @ 18 W/m - - 180 144 120

W/m2 @ 20 W/m - - 200 160 133

2.2 Asennuksen suunnittelu

Piirrä asennuksesta luonnos, josta käy ilmi

• elementtien sijoittelu

• liitoskaapelit ja kytkennät

• (mahdollinen) kytkentärasia

• anturi

• kytkentärasia

• termostaatti

Säästä luonnos.

• Kun näiden komponenttien tarkka sijainti on tiedossa, myöhempi vianmääritys ja viallisten elementtien korjaaminen sujuu helpommin.

Huomioi myös seuraavat seikat:

• Noudata kaikkia ohjeita, lue kohta 1.2.

• Määritä oikea C-C-asennusväli (vain lämmityskaapelit), 2.1.

• Noudata vaadittua asennussyvyyttä ja huolehdi liitoskaapeleiden mahdollisesta mekaanisesta suojauksesta paikallisten määräysten mukaan.

• Jos asennat useamman kuin yhden elementin, älä koskaan kytke elementtejä sarjaan vaan reititä kaikki liitoskaapelit rinnakkain kytkentärasiaan.

• Samaan huoneeseen voidaan asentaa kaksi tai useampia elementtejä, mutta yhtä yksittäistä elementtiä ei saa jakaa kahden tai useamman huoneen kesken.

• Kaikilla samaan huoneeseen asennetuilla lämmityselementeillä on oltava sama lämpötiheys (W/m), ellei niitä ole kytketty erillisiin lattia-antureihin ja termostaatteihin.

• Yksijohtimisissa kaapeleissa molemmat liitoskaapelit on kytkettävä kytkentärasiaan.

2.3 Asennusalueen valmistelu

• Poista kaikki jäljet mahdollisista vanhoista asennuksista.

• Varmista, että asennuspinta on suora, tukeva, tasainen, kuiva ja puhdas.

• Täytä tarvittaessa putkien, viemäreiden tai seinien vieressä olevat raot.

• Asennusalueella ei saa olla teräviä reunoja, likaa tai vieraita esineitä.

3 Elementtien asennus

Emme suosittele asentamaan elementtejä alle -5 °C:n lämpötilassa.

Alhaisissa lämpötiloissa lämmityskaapelit jäykistyvät. Kun elementti on rullattu auki, kytke se hetkeksi sähköverkkoon notkistaaksesi sitä ennen kiinnitystä.

Vastuksen mittaus

Mittaa, tarkista ja kirjaa lämmityskaapelin vastusarvot.

• Pakkauksesta purkamisen jälkeen

• Elementtien kiinnityksen jälkeen

• Kun asennus on valmis

Jos kaapelin ohminen vastus ja eristysvastus poikkeavat merkinnöistä, elementti on vaihdettava.

• Ohminen vastus saa poiketa kaapeliin merkitystä arvosta -5 ... +10 %.

• Eristysvastuksen tulee olla >20 M ja jännitteen vähintään 500 V DC yhden minuutin kuluttua.

3.1 Lämmityselementtien asentaminen

Noudata kaikkia kohdissa lue kohta 1.1, ja 1.2 annettuja ohjeita.

Lämmityselementit

• Sijoita lämmityselementti siten, että etäisyyttä kiinteisiin rakenteisiin on vähintään puolet C-C-asennusvälistä.

• Elementtien on oltava aina asianmukaisessa kontaktissa lämpöä johtavaan materiaaliin (esim. betoniin), 4r.

itysmatot

• Pura lämmitysmatot rullalta aina niin, että lämmityskaapelit jäävät yläpuolelle.

• Kun lämmitysmatto ulottuu alueen päähän, leikkaa verkko ja käännä matto ennen sen rullaamista takaisin.

Liitoskaapeleiden jatkaminen

• Vältä liitoskaapelien jatkamista mahdollisuuksien mukaan. Johda liitoskaapelit esim. kytkentärasioihin tai kaapelikaivoihin.

• Huomioi kaapelin virtakatkot paikallisten määräysten mukaan.

3.2 Anturin asennus

• Pakollisia puulattioiden alla tai puisissa aluslattioissa.

• Lattia-anturi on asennettava eristävään suoja-

≥

putkeen, joka on suljettu lattian päästä. Tämä helpottaa anturin vaihtoa tarvittaessa.

• Lattia-anturia on pidettävä JÄNNITTEISENÄ kaapelina. Siksi anturin johdotuksen mahdollista jatkoa on käsiteltävä samaan tapaan kuin normaalia sähköverkkokaapelia.

• Anturikaapelin voi jatkaa enintään 50 metrin pituiseksi 1,5 mm:n asennuskaapelilla.

• Putken minimitaivutussäde on 50 mm (1).

• Anturikaapeli on asetettava lämmityskaapelin kahden silmukan väliin (2).

• Jotta betonilattian murtumat vältetään, älä kytke lämpöä päälle ennen kuin lattia on täysin kovettunut.

• Asetetaan sopivaan paikkaan, jossa se ei joudu alttiiksi auringonvalolle tai oviaukosta tulevalle vedolle.

• Suojaputken tulee olla aluslattian tasalla.

• Vie putki kytkentärasiaan.

4 Sisäsovellukset

Aluslattia

Puu -

Betoni Maks. 200 W/m

Lattiatyyppi

Puu, parketti, laminaatti Maks. 100 W/m

Matto, vinyyli, linoleumi jne. Maks. 100 W/m

Laattalattiat kylpyhuoneissa, kasvihuoneissa, kellareissa jne.

Laattalattiat keittiöissä, olohuoneissa, eteistiloissa jne.

Voi olla enintään 225 W/m reuna-alueilla, esim. suurten ikkunoiden alla.

• Vain betonialuslattioille ja laattojen alle.

• Jos kytketty erilliseen lattia-anturiin ja termostaattiin.

Puiset lattiapinnat

Puu kutistuu ja turpoaa luonnostaan huoneen suhteellisesta kosteudesta johtuen.

• Vältä pyökkiä ja vaahteraa monikerroksisissa lattiapinnoissa, ellei niitä ole painekuivattu.

• Asenna höyrysulku aluslattioihin, joiden kosteus on <95 % ja vedenpitävä kalvo, jos kosteus on >95 %.

• Varmista 100 %:nen kontakti elementin ja edellä mainittujen upotusmateriaalien välille (ei ilmataskuja).

• Asenna lämmitysjärjestelmä koko lattian alueelle siten, ettei pinnan lämpötila mistään kohdista laske alle 15 °C.

• Asenna aina lattia-anturi lattian maksimilämpötilan rajoittamiseksi.

100 - 200 W/m

100 - 150 W/m

4.1 Betonilattioissa (> 3 cm)

456

Puulattiat (esimerkissä betonilaatta)

1. Lattiapinnoite

2. Äänenvaimennusmatto / trasseli ja laatan kiinnityslaasti lattiapinnoitteen mukaan.

3. Höyrysulku

4. Betoni

5. Lämmityskaapeli

6. Betonilaatta tai vahvistettu verkko

7. Eristys

8. Kapillaarikerros, betoni jne.

Lämmityskaapelit eivät saa koskettaa eristykseen.

• Lämmityskaapeli on erotettava eristeestä vahvistetulla verkolla tai betonilaatalla.

Upottaminen betoniin tai tasoituslaastiin

• Upotusalustassa ei saa olla teräviä kiviä.

• Sen on oltava riittävän märkä ja tasalaatuinen eikä siinä saa olla ilmakuplia.

• Kaada kohtuullisella nopeudella, ettei elementti siirry.

• Vältä vaurioittamasta kaapelia millään työkalulla.

• Lämmityselementti on upotettava kokonaan vähintään 5 mm:n syvyyteen.

• Jätä kuivumisaikaa noin 30 päivää betonille ja 7 päivää valuyhdisteille.

Asennusyhteenveto

Aseta eristeen päälle vahvistettu verkko tai

betonilaatta.

Rullaa kaapeli auki ja kiinnitä se aluslattiaan tai

verkkoon DEVIclip™-kiinnikkeillä tai vastaavilla.

Kaada kohtuullisella nopeudella, ettei elementti siirry.

5 Vaihtoehtoiset asetukset

Jos elementti on kytketty termostaattiin, kuten DEVIreg™, määritä perusasetukset alla olevan taulukon ja termostaatin asennusohjeen mukaan.

Jos mahdollista, säädä lämpötilaraja valmistajan suositusten mukaan esim. lattian tai putken vaurioitumisen välttämiseksi.

Termostaatti

DEVIreg™ 13x 16 A

DEVIreg™ 330 16 A

DEVIreg™ 53x 15 A

DEVIreg™ 610 10 A

DEVIreg™ Touch 16 A

DEVIlink™ CC 15 A (FT)

Enimmäiskuormitus

Lattialämmitys

yleensä

Huoneen lämpötila

20 - 22 ° C

VIIWD120
