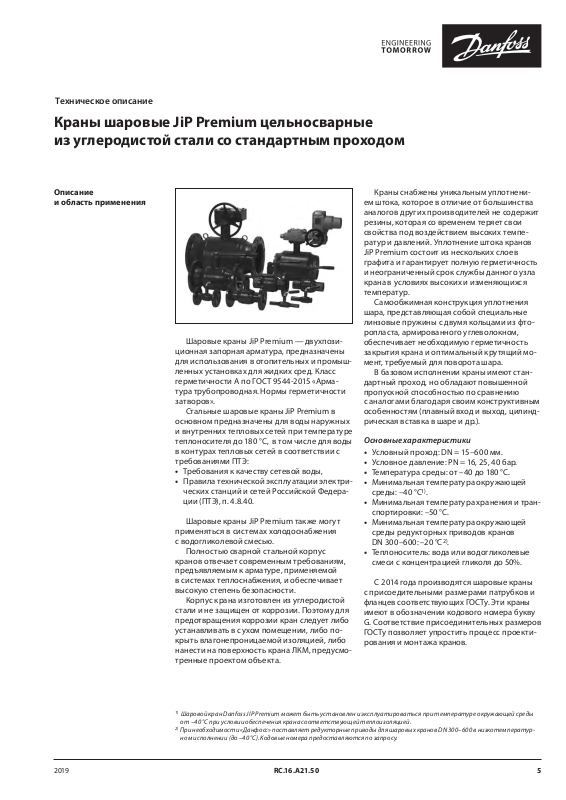

Техническое описание
Краны шаровые JiP Premium цельносварные
из углеродистой стали со стандартным проходом
Описание
и область применения
Шаровые краны JiP Premium — двухпозиционная запорная арматура, предназначены
для использования в отопительных и промышленных установках для жидких сред. Класс
герметичности А по ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности
затворов».
Стальные шаровые краны JiP Premium в
основном предназначены для воды наружных
и внут ренних тепловых сетей при температуре
теплоносителя до 180 °С, в том числе для воды
в контурах тепловых сетей в соответствии с
требованиями ПТЭ:
• Требования к качеству сетевой воды,
• Правила технической эксплуатации электри-
ческих станций и сетей Российской Федерации (ПТЭ), п. 4.8.40.
Шаровые краны JiP Premium также могут
применяться в системах холодоснабжения
с водогликолевой смесью.
Полностью сварной стальной корпус
кранов отвечает современным требованиям,
предъявляемым к арматуре, применяемой
в системах теплоснабжения, и обеспечивает
высокую степень безопасности.
Корпус крана изготовлен из углеродистой
стали и не защищен от коррозии. Поэтому для
предотвращения коррозии кран следует либо
устанавливать в сухом помещении, либо покрыть влагонепроницаемой изоляцией, либо
нанести на поверхность крана ЛКМ, предусмотренные проектом объекта.
Краны снабжены уникальным уплотнением штока, которое в отличие от большинства
аналогов других производителей не содержит
резины, которая со временем теряет свои
свойства под воздействием высоких температур и давлений. Уплотнение штока кранов
JiP Premium состоит из нескольких слоев
графита и гарантирует полную герметичность
и неограниченный срок службы данного узла
крана в условиях высоких и изменяющихся
температур.
Самообжимная конструкция уплотнения
шара, представляющая собой специальные
линзовые пружины с двумя кольцами из фторопласта, армированного углеволокном,
обеспечивает необходимую герметичность
закрытия крана и оптимальный крутящий момент, требуемый для поворота шара.
В базовом исполнении краны имеют стандартный проход, но обладают повышенной
пропускной способностью по сравнению
с аналогами благодаря своим конструктивным
особенностям (плавный вход и выход, цилиндрическая вставка в шаре и др.).
Основные характеристики
• Условный проход: DN = 15–600 мм.
• Условное давление: PN = 16, 25, 40 бар.
• Температура среды: от –40 до 180 °C.
• Минимальная температура окружающей
среды: –40 °С1).
• Минимальная температура хранения и тран-
спортировки: –50 °С.
• Минимальная температура окружающей
среды редукторных приводов кранов
DN 300–600: –20 °С2).
• Теплоноситель: вода или водогликолевые
смеси с концентрацией гликоля до 50%.
C 2014 года производятся шаровые краны
с присоедительными размерами патрубков и
фланцев соответствующих ГОСТу. Эти краны
имеют в обозначении кодового номера букву
G. Соответствие присоединительных размеров
ГОСТу позволяет упростить процесс проектирования и монтажа кранов.
1)
Шаровой кран Da nfoss JIP Premium может быть установ лен и эксплуатироваться при те мпературе окружающей среды
от –40 °С при условии обеспечения крана соответствующей теплоизоляцией.
2)
При необходимо сти «Данфосс» поставляет р едукторные приводы для шаров ых кранов DN 300– 600 в низкотемператур-
ном исполнении (до – 40 °С). Кодовые номера предо ставляются по запросу.
2019 RC.16.A 21.50 5
Техническое описание
Краны шаровые JiP Premium цельносварные из углеродистой стали со стандартным проходом
Номенклатура
и кодовые номера для
оформления заказа
Кран шаровой тип JiP Premium WW под приварку с рукояткой
Условный про-
ход DN, мм
Кодовый
номер
ние PN и макси-
мальное рабочее
давление Рр, бар
15 065N0100G
20 065N0105G 15
Условное давле-
25 065N0110G 34
32 065N0115G 52
40
40 065N0120G 96
50 065N0125G 184
65 065N4280G
80 065N4285G 470
100 065N0140G 640
125 065N0745G 1080
25
150 065N0750G 1900
200 065N0755G 2300
Температура переме-
щаемой среды, оС
Т
мин.
Т
макс.
–40 180
пускная способ-
Кран шаровой тип JiP Premium WW под приварку с ручным редукторным приводом
Условный
проход
DN, мм
Кодовый
номер
Условное давление
PN и максимальное
рабочее давление
Рр, бар
150 065N0151G
200 065N0156G 2300
250 065N0161G 5100
300 065N0166G 9100
350 065N0171G 7000
25 –40 180
400 065N0176G 10 400
500 065N0181G 23 700
600 065N0186G 14 300
Температура перемещае-
мой среды, оС
Т
мин.
Т
макс.
Условная пропуск-
ная способность
Условная про-
ность Kvs, м3/ч
11
200
Kvs, м3/ч
1900
Кран шаровой тип JiP Premium FF фланцевый (фланцы на PN = 25 бар) с рукояткой
Условный
проход
DN, мм
Кодовый
номер
Условное давле-
ние PN и макси-
мальное рабочее
давление Рр, бар
15 065N0300G
20 065N0305G 15
25 065N0310G 34
32 065N0315G 52
40
40 065N0320G 96
50 065N0325G 184
65 065N4281G
80 065N4286G 470
100 065N0340G 640
125 065N0945G 1080
25
150 065N0950G 1900
200 065N0955G 2300
Температура переме-
щаемой среды, оС
Т
мин.
Т
макс.
–40 180
Условная про-
пускная способ-
ность Kvs, м3/ч
11
200
6 RC .16.A21.50 2019
Техническое описание
Краны шаровые JiP Premium цельносварные из углеродистой стали со стандартным проходом
Номенклатура и кодовые
номера для оформления
заказа
(продолжение)
Кран шаровой тип JiP Premium FF фланцевый (фланцы на PN = 16 бар)
с ручным редукторным приводом
Условный
проход
DN, мм
Кодовый
номер
Условное давление
PN и максимальное
рабочее давление
Рр, бар
150 065N0251G
200 065N0256G 2300
250 065N0261G 5100
300 065N0266G 9100
16 –40 180
350 065N0271G 7000
400 065N0276G 10 400
500 065N0281G 23 700
Температура перемещае-
мой среды, оС
Т
мин.
Т
макс.
Кран шаровой тип JiP Premium FF фланцевый (фланцы на PN = 25 бар)
с ручным редукторным приводом
Условный
проход
DN, мм
Кодовый
номер
Условное давление
PN и максимальное
рабочее давление
Рр, бар
150 065N0351G
200 065N0356G 2300
250 065N0361G 5100
300 065N0366G 9100
25 –40 180
350 065N0371G 7000
400 065N0376G 10 400
500 065N0381G 23 700
Температура перемещае-
мой среды, оС
Т
мин.
Т
макс.
Условная пропуск-
ная способность
Kvs, м3/ч
1900
Условная пропуск-
ная способность
Kvs, м3/ч
1900
Кран шаровой тип JiP Premium WW под приварку с фланцем
под ручной редукторный привод или электропривод
Условный
проход
DN, мм
Кодовый
номер
Условное давление
PN и максимальное
рабочее давление
Рр, бар
65 065N0132
80 065N0137 470
100 065N0142 640
125 065N0147 1080
150 065N0152G 1900
200 065N0157G 2300
250 065N0162G 5100
25 –40 180
300 065N0167G 9100
350 065N0172G 7000
400 065N0177G 10 400
500 065N0182G 23 700
600 065N0187G 14 300
Температура перемещае-
мой среды, оС
Т
мин.
Т
макс.
Условная пропуск-
ная способность
Kvs, м3/ч
200
2019 RC.16.A 21.50 7
Техническое описание
Краны шаровые JiP Premium цельносварные из углеродистой стали со стандартным проходом
Номенклатура и кодовые
номера для оформления
заказа
(продолжение)
Кран шаровой тип JiP Premium FF фланцевый (фланцы на PN = 16 бар)
с фланцем под ручной редукторный привод или электропривод
Условное давление
Условный проход
DN, мм
Кодовый
номер
PN и максимальное
рабочее давление
Рр, бар
65 065N0232
80 065N0237 470
100 065N0242 640
125 065N0247 1080
150 065N0252G 1900
200 065N0257G 2300
16 –40 180
250 065N0262G 5100
300 065N0267G 9100
350 065N0272G 7000
400 065N0277G 10 400
500 065N0282G 23 700
Температура перемещае-
мой среды, оС
Т
мин.
Кран шаровой тип JiP Premium FF фланцевый (фланцы на PN = 25 бар)
с фланцем под ручной редукторный привод или электропривод
Условное давление
Условный проход
DN, мм
Кодовый
номер
PN и максимальное
рабочее давление
Рр, бар
65 065N0332
80 065N0337 470
100 065N0342 640
125 065N0347 1080
150 065N0352G 1900
200 065N0357G 2300
25 –40 180
250 065N0362G 5100
300 065N0367G 9100
350 065N0372G 7000
400 065N0377G 10 400
500 065N0382G 23 700
Температура перемещае-
мой среды, оС
Т
мин.
Т
Т
макс.
макс.
Условная пропуск-
ная способность
Kvs, м3/ч
200
Условная пропуск-
ная способность
Kvs, м3/ч
200
Ручные редукторные приводы для шаровых кранов JiP
Ручной редукторный привод
для шарового крана JiP, DN мм
65 065N0683
80–100 065N0684
125 065N0685
150 065N0785
200 065N0685
250 065N0686
300–350 065N0687
400 065N0688
500–600 065N0689
Кодовый номер
ручного редукторного привода
8 RC .16.A21.50 2019
Техническое описание
Краны шаровые JiP Premium цельносварные из углеродистой стали со стандартным проходом
Номенклатура и кодовые
номера для оформления
заказа
(продолжение)
Электрические приводы AUMA для шаровых кранов JiP
DN управ-
Эскиз
Кодовый
номер
065N8397
065N8199 SQ 05.2 80 0,13 0,4 1,1
065N8200 SQ 07.2 100 0,15 0,6 1,7
065N8205 SQ 10.2 125–200 0,25 0,8 2,1
065N8220 SQ 14.2 250 0,25 0,8 2,1
065N8225
065N8235
065N8240
*
Тип
SQ 05.2 65 0,13 0,4 1,1
SA 07.6/GS 125.3/
VZ 4.3
SA 07.6/GS 160.3/
GZ 160.3
SA 10.2/GS 160.3/
GZ 160.3
ляемого
приводом
шарового
крана JIP,
мм
300–350 0,47 1,7 4,8
400 0,47 1,7 4,8
500–600 0,72 2,6 8,9
Мощность
привода,
кВт
Номиналь-
ный ток, А
Электрические приводы AUMA с блоком управления AUMA MATIC для шаровых кранов JiP
DN управ-
Эскиз
Кодовый
номер
065N8398 SQ 05.2 / AM 01.1 65 0,13 0,4 1,1
065N8399 SQ 05.2 / AM 01.1 80 0,13 0,4 1,1
065N8400 SQ 07.2 / AM 01.1 100 0,15 0,6 1,7
065N8405 SQ 10.2 / AM 01.1 125–200 0,25 0,8 2,1
065N8420 SQ 14.2 / AM 01.1 250 0,25 0,8 2,1
065N8425
065N8435
065N8440
Тип
SA 07.6 / AM 01.1/
GS 125.3 / VZ 4.3
SA 07.6 / AM 01.1/
GS 160.3 / GZ 160.3
SA 10.2 / AM 01.1/
GS 160.3 / GZ 160.3
ляемого
приводом
шарового
крана JIP,
мм
300–350 0,47 1,7 4,8
400 0,47 1,7 4,8
500 0,72 2,6 8,9
Мощность
привода,
кВт
Номиналь-
ный ток, А
Пуско-
вой ток,
А
Пуско-
вой ток,
А
*)
Указаны кодовые номера для приводов в стандартном исполнении (рабочие температуры –40...60 °С). Кодовые номера
приводов в климатическом исполнении (рабочие температуры –60...60 °С) образуются путем добав ления буквы L в конец
кода.
Материал основных
деталей крана
Рабочая зона В отличие от большинства аналогов дру-
гих производителей максимальное рабочее давление шаровых кранов не падает с
ростом температуры в пределах заявленного
диапазона рабочих температур (–40…180 °С).
Это обеспечивается конструкцией и толщиной корпуса, выбором конструкционных
Деталь Материал
Корпус крана и
патрубки
Фланцы
Шток Нержавеющая сталь 20Х13
Шар Нержавеющая сталь AISI 304
Кольцевые уплотнения шара
Уплотнения штока
Сталь P235GH,
сталь 20 или аналог
Сталь P235GH,
сталь 20 или аналог
Тефлон PTFE, армированный
углеволокном
Тефлон PTFE, армированный
углеволокном
материалов, а также отсутствием резины
в уплотнении штока. Ниже приведена рабочая
зона шаровых кранов JiP Premium WW (под
приварку), при этом максимальное давление
фланцевых версий ограничивается условным
рабочим давлением фланцев.
2019 RC.16.A 21.50 9
Техническое описание
Рабочая зона
(продолжение)
Краны шаровые JiP Premium цельносварные из углеродистой стали со стандартным проходом
Рабочее давление, Р
бар МПа
р
Рабочая зона
40 4
35 3,5
DN = 15–50 мм
30 3
25 3
20 2
Гидравлические потери
15 1,5
ΔP, бар
1,0000
0,5000
0,1000
0,0500
0,0100
0,0050
10 1
5 0,5
0 0
DN = 15 мм
DN = 65–600 мм
-40 0 30 60 90 120 150 180
Температура
DN = 20 мм
DN = 25 мм
DN = 32 мм
DN = 40 мм
DN = 50 мм
DN = 65 мм
DN = 80 мм
DN = 100 мм
DN = 125 мм
DN = 150 мм
DN = 200 мм
DN = 250 мм
DN = 350 мм
DN = 300 мм
DN = 400 мм
DN = 600 мм
DN = 450 мм
DN = 500 мм
°С
0,0010
0,0005
0,0001
1 10 100 1000 10000
5 50 500 5000
G, м3/ч
10 RC .16.A21.50 2019
Техническое описание
Краны шаровые JiP Premium цельносварные из углеродистой стали со стандартным проходом
Выбор, монтаж
и эксплуатация
Диаметр шарового крана подбирается по
конструктивному принципу, т. е. равным диаметру трубы.
Потери давления на полностью открытом
шаровом кране определяются с учетом приведенных выше значений пропускной способности Kv.
Кран поставляется потребителю в положении «Открыто».
При подъеме и перемещении крана запрещается захват его за механизмы управления
(рукоятка, редуктор, электропривод).
Кран устанавливается на трубопровод в
открытом положении. Монтажное положение
любое.
Установку кранов под приварку на трубопровод следует производить электросваркой с одновременным охлаждением корпуса
влажной тканью. Кран при этом должен быть в
полностью отрытом положении. Корпус изготовлен из углеродистой стали.
Установку фланцевых шаровых кранов следует производить с использованием стальных
ответных фланцев по ГОСТ 33259-2015, ГОСТ
12820-80 или ГОСТ 12821-80 с соответствующими DN, PN, прокладками и крепежом.
Если клапан установлен как последний
элемент системы, рекомендуется закрыть
кран фланцевой заглушкой до дальнейшего
наращивания системы, а клапан оставить в открытом положении.
Кран поставляется потребителю в положении «Открыто». Открытие и закрытие
осуществ ляется поворотом ручки на 90о в
направлении стрелки, изображенной на ручке
или на червячной передаче. В положении
«Открыто» ручка располагается вдоль корпуса
крана, а в положении «Закрыто» — поперек.
Перед испытанием на герметичность
система должна быть промыта и медленно
заполнена чистой водой. Этим достигаются
эффективное удаление воздушных скоплений
из полостей крана вокруг шара и надежная
смазка кольцевых уплотнений.
Испытания на герметичность. Кран поставляется потребителю испытанным и не
требует дополнительной регулировки. Второй
раз кран проверяется на герметичность вместе с испытаниями трубопроводной системы.
По возможности следует избегать испытаний системы при закрытом кране. Если это
неизбежно, то следует повышать давление в
системе постепенно. Резкое повышение давления не допускается.
Проверка работоспособности. После испытаний на герметичность необходимо проделать несколько циклов «Открыто/Закрыто»,
чтобы проверить правильность его функционирования и обеспечить образование водной
пленки на всех трущихся поверхностях. Для
поворота крана с рукояткой плавно увеличить
усилие, прикладываемое к рукоятке, до тех
пор, пока запорный шар не сдвинется с места.
Запрещается использовать дополнительные
рычаги или прикладывать к рукоятке ударные
нагрузки.
Эксплуатация. Шаровой кран является
запорным. Лишь в процессе заполнения или
слива кран может непродолжительное время
находиться в промежуточном положении.
Эксплуатация шаровых кранов в промежуточном положении (между «Открыто/Закрыто»)
строго запрещена.
Для поворота рукоятки запрещается использовать дополнительные рычаги или прикладывать ударные нагрузки.
Необходимо периодически проверять
работоспособность крана и смачивать водой
уплотнения шара (не менее 2–4 раз в год).
Предотвращение замерзания. Для максимального слива жидкости из корпуса крана
при опорожнении трубопровода шар должен быть повернут в среднее положение
(около 45°).
2019 RC.16.A 21.50 11
Техническое описание
Краны шаровые JiP Premium цельносварные из углеродистой стали со стандартным проходом
Габаритные и присоединительные размеры
Шаровые краны под приварку с присоединительными размерами по EN
S
Hg
F
ØC
F
ØD
ØB
L
DN,
мм
ØA T ØB ØD L H Hh Hg E F ØC S O G1 G2 G3
T
ØA
H
G3
G1 G2
O
Размеры, мм
Hh
ØC
ØB
ØD
E
L
Масса, кг
PN = 40 бар
15 42,4
20
42,4 26,9 15 230 125 58 25 115 1,0
25 48,3 33,7 20 230 125 56 25 115 1,2
32 60,3 42,4 25 260 130 56 25 115 1,5
21,3 15 230 125
2,6
61 25 115
—
—
1,0
40 76,1 48,3 32 260 140 54 35 157 2,3
50 76,1 2,9 60,3 40 300 145 54 35 157 2,8
PN = 25 бар
65 102 2,9 76,1 50 260 160 255 150 97 73 35 205 150 163 63 137 3,8
80 127 3,2 88,9 65 270 190 288 138 110 88 39 257 200 215 56 140 5,6
100 159 3,6 114,3 80 290 225 301 146 145 108 39 257 200 215 56 140 8,6
125 194 4 139,7 100 315 250 345 175 165 109 44 355 200 260 75 190 14
150 219 4,5 168,3 125 340 285 365 186 205 109 49 505 200 260 75 190 24
200 273 6,3 219,1 150 390 315 390 180 245 118 60 650 200 260 75 190 44
250 356 6,3 273,0 200 530
585 242 340 181 88
400 330 100 245 122
300 457 8 323,9 250 660 635 261 400 199 100 400 400 141 330 221
350 457 8 355,6 250 760 635 261 400 183 100 400 400 141 330 228
400 521 8,8 406,4 300 820 690 287 480 217 140 400 430 150 336 361
—
—
500 711 11 508,0 400 1,220 855 304 690 272 168 500 460 188 410 835
600 711 12,5 610,0 400 1,500 855 304 695 221 168 500 460 188 410 885
ØA
12 RC .16.A21.50 2019
Техническое описание
Краны шаровые JiP Premium цельносварные из углеродистой стали со стандартным проходом
Габаритные и присоединительные размеры
(продолжение)
Шаровые краны фланцевые с присоедините льными размерами по EN
S
ø
D
ø
ø
ø
A
ø
D
ø
L
L
DN,
мм
ØA ØD*
15 42,4 15
20 42,4 15 150 105 19 125 58 25 115 2,9
25 48,3 20 160 115 15 125 57 25 115 3,5
32 60,3 25 180 140 10 130 59 25 115 4,8
40 76,1 32 200 150 35 170 86 35 157 6,5
50 76,1 40 230 165 35 175 86 35 157 8,7
65 102 50 270 185 18 290 185 18 160 255 150 100 73 35 205 150 163 63 137 10
80 127 65 280 200 33 310 200 33 190 288 138 110 88 39 260 200 215 56 140 13
100 159 80 300 220 56 350 235 48 225 301 146 135 108 39 260 200 215 56 140 21
125 194 100 325 250 54 400 270 44 215 345 175 165 109 44 355 200 260 75 190 32
150 219 125 350 285 51 480 300 43 235 365 186 205 109 49 505 200 260 75 190 46
200 273 150 400 340 66 600 360 56 315 390 180 245 126 60 650 200 260 75 190 61
250 356 200 650 405 115 730 425 105
300 457 250 750 460 131 850 485 119 635 261 400 199 100 400 400 141 330 285
350 457 250 850 520 101 980 555 84 635 261 400 183 100 400 400 141 330 322
400 521 300 1100 580 130 1100 620 110 690 287 480 220 140 400 430 150 336 484
500 711 400 1400 715 169 1250 730 161 855 304 690 272 168 500 460 188 410 1018
Масса крана в данной таблице указана для фланцевых версий PN 40/25, для версий PN 16 она меньше.
Масса и размеры крана DN = 250–600 мм указаны для версии PN 25, включая массу ручного редукторного
привода.
ØD* — условный диаметр отверстия в шаре.
L DF I L DF I
PN = 16 бар PN = 40 бар
130 95 23 125
(См. таблицу
для PN 40)
PN = 16 бар PN = 25 бар
Размеры, мм
H Hh Hg E F ØC S O G1 G2 G3
58 25 115
—
585 242 340 181 88
—
—
—
400 330 100 245 170
Мас-
са, кг
2,2
2019 RC.16.A 21.50 13
Техническое описание
Краны шаровые JiP Premium цельносварные из углеродистой стали со стандартным проходом
Габаритные и присоединительные размеры
(продолжение)
Шаровые краны под приварку с присоединительными размерами по ГОСТ
S
Hg
F
ØC
F
ØD
ØB
L
DN,
мм
ØA Т ØB ØD L H Hh Hg F ØC S O G1 G2 G3
T
ØA
H
G3
G1 G2
O
Размеры, мм
Hh
ØC
ØB
ØD
E
L
Масса,
кг
PN = 40 бар
15 42,4
21,3 15 230 125
61 25 115
1,0
20 42,4 26,9 15 230 125 58 25 115 1,0
25 48,3 33,7 20 230 125 56 25 115 1,2
32 60,3 42,4 25 260 130 56 25 115 1,5
2,6
_
_
40 76,1 48,3 32 260 140 54 35 157 2,3
50 76,1 3 57 40 300 14 0 55,7 35 157 2,8
PN = 25 бар
65 102 3 76 50 260 160
80 127 3,5 89 65 270 190 88 39 307 5,6
100 159 3,5 108 80 290 225 111, 2 39 400 8,6
125 194 4 133 100 315 250 112 44 500 14
150 219 4,5 159 125 340 297 113 ,7 49 644 24
DN 15–200
размеры
и массы
указаны д ля
кранов с
рукояткой
73,1 35 205
3,8
DN 15–200
размеры и массы указаны
для кранов с рукояткой
200 273 6,3 219,1 150 390 315 118 60 650 44
Краны с редуктором
150 219 4,5 159 125 340
356 143 109 49
250 207 54 132 41
200 273 6 219 150 390 401 162 118 60 250 207 54 132 58
250 356 6,3 273 200 530 613 238 181 88 450 275 92 199 122
300 457 8 324 250 660 661 244 199 100 450 348 10 6 255 221
350 457 8 378 250 76 0 6 61 244 171,8 100 450 348 107 255 228
_
_
400 521 8,8 426 300 875 714 283 207 140 450 418 143 323 3 61
500 7 11 11 529 400 12 50 829 299 261,5 168 450 430 146 337 835
600 711 11 630 400 1500 829 299 211 168 450 430 146 336 885
ØA
14 RC .16.A21.50 2019
Техническое описание
Краны шаровые JiP Premium цельносварные из углеродистой стали со стандартным проходом
Габаритные и присоединительные размеры
(продолжение)
Шаровые краны фланцевые с присоедините льными размерами по ГОСТ
S
ø
D
ø
ø
ø
A
ø
D
ø
L
L
DN,
мм
ØA ØD*
15 42,4 15
20 42,4 15 150 105 19 120 58 25 115 4 2,9
25 48,3 20 160 115 30 125 70 25 115 4 3,5
32 60,3 25 180 135 20,5 140 72 25 115 4 4,8
40 76,1 32 200 145 33,5 150 87 35 165 4 6,5
50 88,9 40 230 160 33,5 180 88 35 165 4 8,7
65 102 50 270 180 15,5 290 180 15,5 165
80 127 65 280 195 30,5 310 195 30,5 195 88 39 260 8 13
100 159 80 – 350 230 50,5 225 111,2 39 400 8 21
125 193,7 100 400 270 44 250 112 44 500 8 32
150 219,1 125 480 300 43 297 113,7 49 644 8 46
200 273 150 400 340 66 600 360 56 315 126 60 650 12 61
150 219 125 350 280 54 350 300 43
200 273 150 400 335 69 400 360 56 401 162 118 60 250 207 54 132 12 79
250 356 200 650 405 115 650 425 105 613 238 181 88 450 275 92 199 12 170
300 457 250 750 460 131 750 485 119 661 244 199 100 450 348 106 255
350 457 250 780 520 101 780 550 86,5 661 244 171,8 100 450 348 107 255 16 322
400 521 300 895 580 130 895 610 115 714 283 207 140 450 418 143 323 16 484
500 711 400 1270 710 171,5 1270 730 161 829 299 261,5 168 450 430 146 337 20 1018
Масса крана в данной таблице указана для фланцевых версий PN 40/25, для версий PN 16 она меньше.
Масса и размеры крана DN = 250–600 мм указаны для версии PN 25, включая массу ручного редукторного
привода.
ØD* – условный диаметр отверстия в шаре.
n – количество отверстий во фланцах. Там, где два значения, соответственно для PN 16 и 25.
L DF I L DF I
PN = 16 бар PN = 40 бар
130 95 21 120
См. PN 40
PN = 16 бар PN = 25 бар
Размеры, мм
H Hh Hg F ØC S O G1 G2 G3
DN 15–200
размеры
и массы
указа-
ны для
кранов с
рукояткой
DN 15–200
размеры
и массы
указа-
ны для
кранов с
рукояткой
Краны с редуктором
356 143 109 49
–
58 25 115
73 35 210
250 207 54 132 8 75
–
DN 15–200
размеры и
массы указаны
для кранов
с рукояткой
DN 15–200
размеры и
массы указаны
для кранов
с рукояткой
n,
шт
4 2,2
8 10
12;
16
Мас-
са,
кг
285
2019 RC.16.A 21.50 15
Габаритные и присоединительные размеры
(продолжение)
Присоединительные размеры крана под установку редуктора или электропривода
DN 65–350
n
ød
p
r
L
Открытое
положение
DN 400–600
n
r
L
ØK
DN, мм Фланец
65
ØR
L d n p q r
30 16 32 5 13,1
ØK
ØD
ØR
q
q
мм
F07
100 45 20 41 6 16,5
125
F10/F12
50 30
46 8 26 4150 50 27
200 50 30
250
300 65 60
F16
350 65 60
400
450 115 100
F25
60 50 48 14 44,5 5
51 18 53,2
75 75 60 20 60
91 28 80500 115 100
600 115 100
ØD
480 45 20 41 6 16,5
6
Фланец
Количество
отверстий
F07
F10 11 125 102 70
F12 13 150 125 85
4
Диаметр
отверстий под
болты, мм
9 90 70 55
D K R
мм
F16 21 210 165 130
F25
F30 21 350 298 230
8
17 300 254 200
Центральный офис • ООО «Данфосс»
Россия, 143581 Московская обл., Истринский р-н, д. Лешково, 217.
Телефон +7(495) 792-57-57. Факс +7(495) 792-57-59. E-mail: he@danfoss.ru www.heating.danfoss.ru
Компани я «Данфосс » не несет отве тственно сти за опеч атки в катало гах, брош юрах и других и зданиях, а т акже ост авляет за со бой право на мо дернизацию с воей продук ции без пред варительн ого
оповеще ния. Это отн осится так же к уже зака занным изде лиям при ус ловии, что так ие изменен ия не повлек ут за собо й последу ющих коррек тировок у же согласован ных специфик аций. Все торго вые
марки в это м материале явл яются собст венностью соот ветствующи х компаний. «Да нфосс», логотип «D anfoss» являю тся торговыми м арками компани и ООО «Данфосс ». Все права защище ны.
16 RC .16.A21.50 2019
Loading...
