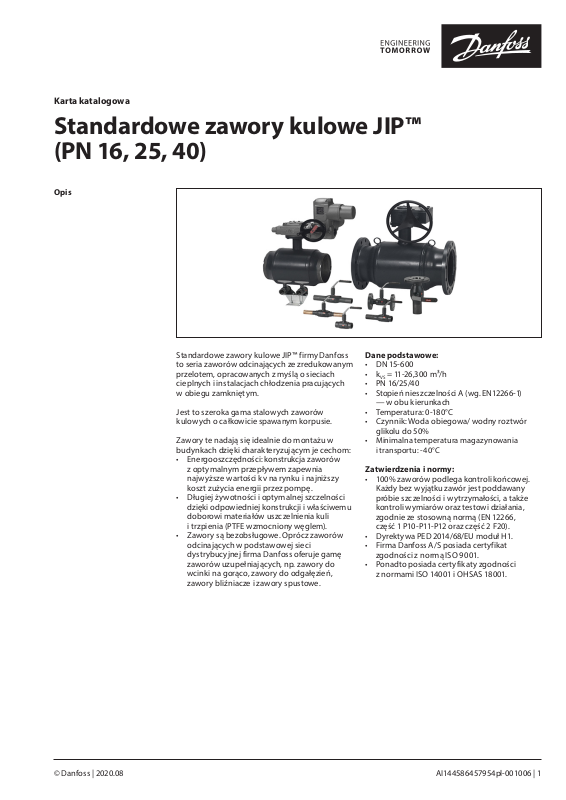

Danfoss JIP-WW, JIP-FF Data sheet [pl]

Karta katalogowa

Standardowe zawory kulowe JIP™ (PN 16, 25, 40)

Opis

Standardowe zawory kulowe JIP™ firmy Danfoss to seria zaworów odcinających ze zredukowanym przelotem, opracowanych z myślą o sieciach cieplnych i instalacjach chłodzenia pracujących w obiegu zamkniętym.

Jest to szeroka gama stalowych zaworów kulowych o całkowicie spawanym korpusie.

Zawory te nadają się idealnie do montażu w budynkach dzięki charakteryzującym je cechom:

• Energooszczędności: konstrukcja zaworów z optymalnym przepływem zapewnia najwyższe wartości kv na rynku i najniższy koszt zużycia energii przez pompę.

• Długiej żywotności i optymalnej szczelności dzięki odpowiedniej konstrukcji i właściwemu doborowi materiałów uszczelnienia kuli i trzpienia (PTFE wzmocniony węglem).

• Zawory są bezobsługowe. Oprócz zaworów odcinających w podstawowej sieci dystrybucyjnej firma Danfoss oferuje gamę zaworów uzupełniających, np. zawory do wcinki na gorąco, zawory do odgałęzień, zawory bliźniacze i zawory spustowe.

Dane podstawowe:

• DN 15- 600

• kVS = 11-26,300 m³/h

• PN 16/25/40

• Stopień nieszczelności A (wg. EN12266-1) — w obu kierunkach

• Temperatura: 0-180°C

• Czynnik: Woda obiegowa/ wodny roztwór glikolu do 50%

• Minimalna temperatura magazynowania

itransportu: -40°C

Zatwierdzenia i normy:

• 100% zaworów podlega kontroli końcowej. Każdy bez wyjątku zawór jest poddawany próbie szczelności i wytrzymałości, a także kontroli wymiarów oraz testowi działania, zgodnie ze stosowną normą (EN 12266, część 1 P10-P11-P12 oraz część 2 F20).

• Dyrektywa PED 2014/68/EU moduł H1.

• Firma Danfoss A/S posiada certyfikat zgodności z normą ISO 9001.

• Ponadto posiada certyfikaty zgodności z normami ISO 14001 i OHSAS 18001.

Karta katalogowa Standardowe zawory kulowe JIP™

Zamawianie

JIP-WW do spawania JIP-FF z kołnierzem

(mm)

15 20 065 N0105 20 065N0305 25 0 65N 0110 25 065 N0310 32 0 65 N0115 32 065 N0315 40 065 N0120 40 065N0320 50 06 5N0125 50 065N 0325 65 065N4280

80 065N4285 80 065N4287 065N4286 100 065N0140 100 065N0240 065N0340 125 0 65N0 745 12 5 065N0845 065N0945 150 065N0750 150 065N0850 065N0950 200 065N0755 200 065N0855 065N0955

WW PN 25 WW PN 40

065 N0100 15

Nr kat.

(mm)

65 065N4282 065N4281

FF PN 16 FF PN 25 FF PN 4 0

- -

065N0300

JIP-II z gw. wew. Zawory JIP-IW z gwintem wewnętrznym/do spawania

JIP-WW do spawania JIP-FF z kołnierzem

Nr kat. W W PN 25 Nr kat. FF PN 16 Nr kat. FF PN 25

(mm)

65 065N0134 06 5N0132 065N0223 065N 0232 065N03 31 065N0332

80 065 N0139 0 65N013 7 065N0236 065N 0237 065N0336 065N0337 100 065 N0144 0 65N0142 065N0243 0 65N0242 065N0341 065N0342 125 06 5N014 6 0 65N0147 065N0246 0 65N0247 065N0346 065N0347 150 06 5N0151 0 65N015 2 065 N0251 065N0252 065N 0351 065N0352 200 065N 0156 065N0157 065N 0275 065N 0257 065N0356 065N 0357 250 065N 0161 065N0162 065N0216 065N0262 065N 0361 065N0362 300 065N016 6 06 5N0167 065N0266 0 65N0267 065N0366 065N03 67 350 0 65N0 171 065N0172 0 65N0271 065N 0272 065N0371 065N0372 400 065 N0176 0 65N 0177 065N 0276 065N 0277 0 65N0376 065N0377 450 06 5N0178 0 65N0 179 0 65N0278 065N0279 065N0378 065N 0379 500 065 N0181 065N 0182 0 65N0281 065N0282 065N0381 065N0382 600 065N 0186 0 65N0187 -

Zawór

zprzek ładnią

ślimakową

Zawór

zkołnierzem

do zabudowy

napędu

Zawór

zprzek ładnią

ślimakową

Zawór

zkołnierzem

do zabudowy

napędu

Zawór

zprzek ładnią

ślimakową

Zawór

zkołnierzem

do zabudowy

napędu

JIP-II z gw. wew. JIP-IW z gw. wew./ do spawania

Nr kat. II PN 40

(mm)

Dźwignia typu L,

przedłużony

trzpień

15 065N0800 065N08 02 15 065N0900 065N0904

20 065N0805 065N0807 20 065N0905 065N0908

25 065N 0810 0 65N 0812 25 065N 0910 06 5N09 14

32 065N 0815

50 065N0825 50 0 65N0925

Dźwignia typu T,

krótki trzpień

(mm)

Dźwignia typu L,

przedłużony

32 065 N0915

trzpień

Nr kat. IW PN 40

Dźwignia typu T,

krótki trzpień

-40 065N0820 40 065N0920

2 | AI144586457954pl-001006 © Danfoss | 2020.08

Karta katalogowa Standardowe zawory kulowe JIP™

Zamawianie

JIP-FW z kołnierzem/ do spawania

(mm)

15 20 065N0705 25 065 N0710 32 0 65N07 15 40 065N0720 50 065N0725 65 065N4284 065N4283

80 065N4289 065N4288 100 065N0540 065N0640 125 065N0960 065N0975 150 065N0965 065N0980 200 065N0970 065N0985

Zawory miedziane JIP-CC do miedzi JIP-IC z gwintem wewnętrznym/do miedzi Temp. max. 130°

PN 16 PN 25 PN 40

JIP-FW z kołnierzem/ do spawania

Nr kat.

065N0700

Miedziane zawory bliźniacze do pojedynczego przyłącza rurowego JIP-IC z gw.wew./do miedzi Temp. max. 130°

Zawory bliźniacze do pojedynczego przyłącza rurowego dźwignia T (DN 15-25) lub dźwignia L (DN 32) JIP-WW do spawania JIP-II z gw. wew. JIP IW z gwintem wewnętrznym/ do spawania

JIP-CC do miedz i JIP-IC z gw.wew./ do mie dzi

(mm)

15 065N4058 065N4 057

20 065N4067 065N4064

25 065N4095 065N4 087

(mm)

15 065N4195

20 065N4071

JIP-WW do spawania JIP-II z gw. wew. JIP-IW z g w. wew./ do spawania

(mm)

15 065N4001 065N08 01 065N0 901

20 065N4 002 065N0806 065N0906

25 065N4003 0 65N 0811 065 N0 911

32 065N4004 065 N0816 0 65N0916

WW PN 40 II PN 40 IW PN 40

CC PN 16 IC PN 16

JIP-IC z gw.wew./ do mie dzi

IC PN 16 z dźwig nią typu T

Nr kat.

AI144586457954pl-001006 | 3© Danfoss | 2020.08

Karta katalogowa Standardowe zawory kulowe JIP™

Zamawianie

Zawory bliźniacze do podwójnego przyłącza rurowego dźwignia T JIP-IW z gwintem wewnętrznym/do spawania JIP-II z gw. wew.

(mm)

15 0 65N7032 065N7022 20 065N7034 065N7024 25 065N7036 065N7026

Zawory spustowe JIP-WE cc do spawania/ gwint zewnętrzny, z korkiem

(mm)

15 065N4322 065N4422 20 065N4323 065N4423 25 065N4324 065N4424 32 065N4325 40 065N4326 50 065N4327

JIP-IW z g w. wew./ do spawania JIP-II z gw. wew.

IW PN 40 II PN 40

JIP-WE do spawania/ gwint zewnętrzny z korkiem

WE PN 40- wer. 6-kątna WE PN 40, dźwignia typu L

Nr kat.

Siłowniki

Przekładnia ślimakowa

(mm)

65 065N8397 065N8398 80 065N 8199 065N8399

100 0 65N8200 065N8400

125 -200 065N8205 065N8405

250 065N8220 065N8420

300 -350 065N8225 065N 8425

400 065N8235 065N8435

450-600 065N8240 065N8440

Opis Przekładnia ślimakowa

Przekładnia ślimakowa do JIP ze zredukowanym przelotem DN 65 065N0683 065N0694 Przekładnia ślimakowa do JIP ze zredukowanym przelotem DN 80 -100 065N0684 065N0695 Przekładnia ślimakowa do JIP ze zredukowanym przelotem DN 125-200 065N0685 065N0695 Przekładnia ślimakowa do JIP ze zredukowanym przelotemDN 250 065N0691 065N0696 Przekładnia ślimakowa do JIP ze zredukowanym przelotemDN 300 -350 065N0687 065N0697 Przekładnia ślimakowa do JIP ze zredukowanym przelotemDN 400 065N0688 065N0698 Przekładnia ślimakowa do JIP ze zredukowanym przelotemDN 450-600 065N0689 065N0699 Wskaźnik położenia: Temperatura -15-80°C, IP65

Przekładnia ślimakowa: Temperatura -20-120°C, IP68

Auma NORM Auma MATIC

Nr kat.

Wskaźnik położenia

z wyłącznik iem

krańcowym

4 | AI144586457954pl-001006 © Danfoss | 2020.08

Karta katalogowa Standardowe zawory kulowe JIP™

Zamawianie

akcesoriów

Dźwignie wymienne

Typ dźw igni Mocowanie Nr kat.

T, alu. DN 15-25 sworzeń sprężynujący 065N8255 L stalowa, DN 15-32 z uchwytem z tworzywa sztuc znego sworzeń sprężynujący 065N8256 L stalowa, DN 40-50 z uchwy tem z tworzywa sztucznego sworzeń sprężynujący 065N8257 L stalowa, DN 65-80 z uchwytem z tworzywa sztucznego sworzeń sprężynujący 065N8258 L stalowa, DN 100 z uchwy tem z tworzywa sztucznego sworzeń sprężynując y 065N8259 L stalowa, DN 125 z uchwytem z tworzywa sztuc znego sworzeń sprężynując y 065N8260 L stalowa, DN 150 z uchwytem z tworzywa sztuc znego sworzeń sprężynując y 06 5N8261 L stalowa kątowa, DN 200 z uchwy tem z tworzywa sztucznego śruba 065N8001

Dźwignie z przedłu żonym trzpieniem do rur z grubą izolacj ą

Typ dźw igni Nr kat.

Dźwignia DN 15-32 RB L115-H 065N8350

Dźwignia DN 40-50 RB L157-H 065N8351

Dźwignia DN 65 RB L205-H 065N8352 65 18 8 283 205

Dźwignia DN 80-100 RB L405-H 065N8353

Dźwignia DN 125 RB L505-H 065N 8354 125 225 412 505 Dźwignia DN 150 RB L645-H 065N8355 150 231 451 645 Dźwignia DN 200 RB L6 45-HexT-H 065N8356 200 245 492 645

Dotyc zy wersji z kołnier zem (FF)

Znaczniki do dźwigni DN15-100 (czerwone/niebieskie) Nr kat.

Znaczniki czer wone (w opakowaniu 100 szt.) 065N8303 Znaczniki czer wone (w opakowaniu 100 szt.) 065N8304

Średnica

DN zaworu

15 142 19 6 115 20 142 196 115 25 14 2 (157)1)199 (214)1)115 32 141 (155)1)204 (218)1)115 40 170 ( 201)1)248 (279)1)157 50 174 (20 0)1)252 (284)1)157

80 210 334 405

100 227 367 405

H h S Rysunek

Dane techniczne

DN [mm]

KVS [m³/ h] PN Zakres temp. Czynnik

Budowa i materiał

15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600

11 15 34 52 96 184 200 470 640 1080 190 0 2300 5100 910 0 7000 10400 26300 2370 0 1430 0

16/2 5/40 16/2 5

0-180 °C

Woda obiegowa/ wodny roztwór glikolu do 50%

1 Króciec do spawania *Spawalna stal miękka 20#

1A Kołnierz *Spawalna stal miękka 20#

2 Korpus *Spawalna stal miękka 20#

Element ustalający

DN 15-50 z dźwignią

uszczelnienia kuli

4 Kula Stal nierdzewna

5 Uszczelnienie kuli

6 Trzpień Stal nierdzewna

7 Podkładka

Pierścienie uszczelniające

trzpienia

9 Nakrętka zaciskowa Stal 10 Dławica *Spawalna stal miękka 20# 11 Swor zeń Stal sprężynowa 12 Dźwignia ręczna Stal

*Spawalna stal miękka 20#

PTFE wzmocniony włóknem węglow ym

AI144586457954pl-001006 | 5© Danfoss | 2020.08

Karta katalogowa Standardowe zawory kulowe JIP™

Budowa i materiał

Króciec do

spawania

1A Kołnierz *Spawalna stal miękka 20#

2 Korpus *Spawalna stal miękka 20#

Element ustalający

uszczelnienia kuli

4 Kula Stal nierdzewna 5 Wkładka do rur Stal nierdzewna

Pierścień

zabezpieczający

7 Sprężyna krążkowa Domex 650 MC

8 Uszczelnienie kuli

9 Trzpień Stal nierdzewna

10 Podkładka

Pierścienie

uszczelniające trzpienia

12 Pierścień zaciskowy Stal 13 Nakrętka zaciskowa Stal 14 Dławica *Spawalna stal miękka 20# 15 Sworzeń Stal sprężynowa 16 Dźwignia ręczna Stal

*Spawalna stal miękka 20#

Stal nierdzewna

PTFE wzmocniony włóknem węglow ym

DN 65-80 z dźwignią

DN 100-150 z dźwignią

Króciec do

spawania

1A Kołnierz *Spawalna stal miękka 20#

Króciec

przyłączeniowy

3 Korpus *Spawalna stal miękka 20#

Element ustalający

uszczelnienia kuli

5 Kula Stal nierdzewna 6 Wkładka do rur Stal nierdzewna

7 Uszczelnienie kuli

8 Sprężyna krążkowa Domex 650 MC 9 Trzpień Stal nierdzewna

10 Podkładka

11 Dławica *Spawalna stal miękka 20#

Pierścienie

uszczelniające trzpienia

13 Pierścień zaciskowy Stal 14 Nakrętka zaciskowa Stal 15 Sektor ogranicznika Stal nierdzewna 16 Dźwignia ręczna Stal

*Spawalna stal miękka 20#

PTFE wzmocniony włóknem węglowym

PTFE wzmocniony włóknem węglow ym

DN 200 z dźwignią

6 | AI144586457954pl-001006 © Danfoss | 2020.08

Karta katalogowa Standardowe zawory kulowe JIP™

1,0000

0,1000

0,0100

0,0010

0,0001

0,1 1

m/sec

0,0005

0,0050

0,0500

0,5000

0,5 5

ΔP

Budowa i materiał

1 Króciec do spawania *Spawalna stal miękka 20#

1A Kołnierz *Spawalna stal miękka 20#

2 Króciec przyłączeniowy *Spawalna stal miękka 20# 3 Korpus *Spawalna stal miękka 20#

Element ustalający

uszczelnienia kuli

5 Kula Stal nierdzewna 6 Wkładka rurowa Stal nierdzewna

7 Uszczelnienie kuli

8 Sprężyna krążkowa Domex 650 MC 9 Trzpień Stal nierdzewna

10 Podkładka

11 Dławica *Spawalna stal miękka 20#

Pierścienie uszczelniające

trzpienia

13 Pierścień zaciskowy Stal 14 Nakrętka zaciskowa Stal 15 Simmerring Guma 16 Klucz Stal

* Zgodnie z GB/T8163. Lub rów noważna stal miękka z godnie z CE-PED

*Spawalna stal miękka 20#

PTFE wzmocniony włóknem węglowym

PTFE wzmocniony włóknem węglow ym

DN 65-600 z ko łnierzem do zabudowy napędu

Dane techniczne

Spadek ciśnienia/prędkość

(bar)

32 65

25/600

200

100

350

125

400

150

250

300

500

450

Wysięgnik RB

JiP RB

m/s

AI144586457954pl-001006 | 7© Danfoss | 2020.08

Karta katalogowa Standardowe zawory kulowe JIP™

Dane techniczne

Spadek ciśnienia/przepływ

ΔP (bar)

1,0000

0,5000

0,1000

0,0500

DN20

0,0100

DN15

DN25

DN32

DN40

DN50

0,0050

0,0010

0,0005

0,0001

110 100 1000 10000

550 500 5000

DN65

DN80

DN100

DN125

DN150

DN200

DN250

DN350

DN300

DN400

DN600

DN500

DN450

Wysięgnik RB

JiP RB

m³/h

Ciśnienie/temperatura

JIP-WW

DN 15-50

DN 65-600

maks.

(bar)

t (°C)

(bar)

Legenda:

Normalny zakres pracy

t (°C)

(woda)

Strefa pary

8 | AI144586457954pl-001006 © Danfoss | 2020.08

Karta katalogowa Standardowe zawory kulowe JIP™

Ciśnienie/temperatura

JIP-FF

PN 16, DN 65-600

maks.

PN 25, DN 65-600

(bar)

maks.

(bar)

t (°C)

Legenda:

Normalny zakres pracy

(woda)

Strefa pary

PN 40, DN 15-50

maks.

t (°C)

(bar)

t (°C)

AI144586457954pl-001006 | 9© Danfoss | 2020.08

Karta katalogowa Standardowe zawory kulowe JIP™

ØA

ØB

G1 G2

ØA

Wymiary

JIP-WW do spawania/ do spawania

ØC

ØD

ØA

ØC

ØB

ØD

ØA T ØB ØD L H Hh Hg E F ØC S O G1 G2 G3

(mm)

PN 40

15 42,4 20 42,4 26,9 15 230 125 58 25 115 1, 0 25

48,3

60,3 40 76 ,1 48,3 32 260 14 0 54 35 157 2,3 50 76,1 2,9 60,3 40 300 145 54 35 157 2,8

65 102 2,9 76,1 50 260 160 265 105 97 73 35 205 200 107 40 100 6 80 127 3,2 88,9 65 270 190 306 116 110 88 39 257 250 12 9 54 131 11

100 159 3,6 114 ,3 80 290 232 321 122 145 10 8 39 405 250 129 54 131 16 125 19 4 4 13 9,7 100 315 250 356 12 5 16 5 109 44 505 250 12 9 58 132 22 150 219 4,5 168,3 12 5 340 310 378 135 205 10 9 49 645 250 12 9 58 13 2 30,3 200 273 6,3 219,1 150 390 315 4 01 131 245 118 60 650 250 129 58 132 45 250 356 6,3 273,0 200 530 300 457 8 323,9 250 660 661 237 400 199 100 450 242 107 255 2 21 350 457 8 355, 6 250 76 0 6 61 237 400 183 100 450 242 107 255 229 400 521 8,8 406,4 300 820 714 281 480 217 140 450 285 143 323 304 450 711 10 457 400 122 5 829 317 690 297 16 8 500 324 147 337 724 500 711 11 508 400 1220 829 317 690 272 168 500 324 147 337 739 600 7 11 12, 5 610 400 150 0 829 317 695 221 168 500 324 147 337 832

Masy podan e w odniesieniu do zaworów PN 4 0/25. DN 250-6 00: Wymiary i masy p odane dla zaworów PN 25 z przek ładnią ślimakową.

21,3 15 230 12 5

2,6

33,7 20 230 125 56 25 115 1, 2 42,4 25 260 130 56 25 115 1,5

PN 25

613 224 340 181 88

61 25 11 5

450 169 78 192 110

Masa

(kg)

1,0

JIP-II z gw. wew.

ØD

ØA O ØD L

(mm)

15 42,4 ½” 15 90 65 35 12 5 55 25 115 0,6 20 42 ,4 ¾” 15 90 65 35 12 5 55 25 11 5 0,8

10 | AI144586457954pl-001006 © Danfoss | 2020.08

25 48,3 1” 20 10 0 70 35 125 55 25 115 0,9 32 60,3 1¼” 25 105 40 76,1 1½” 32 130 170 80 35 157 2,2 50 88,9 2” 40 150 175 80 35 15 7 3,3

ØC

krótki

ØC

ØD

ØA

krótkiH przedłużonyF przedłużony

130 55 25 115 1, 2

ØC S

Masa

(kg)

Karta katalogowa Standardowe zawory kulowe JIP™

ØB

G1 G2

Wymiary

JIP-FF, połączenie kołnierz/kołnierz

ØC

ØA

ØD

E L

ØC

ØA

ØD

ØA ØD*

(mm)

15 42 ,4 15 20 42,4 15 150 105 19 125 58 25 115 2,9 25

48,3 32 60,3 25 18 0 14 0 10 130 59 25 115 4,8 40 76,1 32 200 150 35 17 0 86 35 15 7 6,5 50 76 ,1 40 230 165 35 175 86 35 157 8,7

- PN 16 PN 25 -

65 102 50 270 185 18 290 18 5 18 160 265 130 100 73 35 205 200 107 40 100 12 80 127 65 280 200 33 310 200 33 190 306 117 11 0 88 39 260 250 129 54 131 18

100 159 80 300 220 56 350 235 48 225 321 125 135 108 39 260 250 129 54 131 26 125 194 100 325 250 54 400 270 44 215 356 14 4 165 10 9 44 355 250 129 58 13 2 32 150 219 125 350 285 51 480 300 43 235 378 155 205 109 49 505 250 12 9 58 132 45 200 273 150 400 340 66 600 360 56 315 401 149 245 126 60 650 250 129 58 132 74 250 356 200 650 405 115 730 425 105 300 457 250 750 460 131 850 485 119 661 254 400 199 100 450 242 107 255 262 350 457 250 850 520 101 980 555 84 661 254 400 183 10 0 450 242 107 255 289 400 521 300 110 0 580 130 110 0 620 110 714 285 480 220 140 450 285 143 323 400 450 711 400 1255 640 206 125 5 670 191 829 322 690 297 168 500 324 147 337 819 500 711 400 125 0 715 169 12 50 730 161 829 322 690 272 168 500 324 147 337 866

Masy podane w odniesieniu do zaworów PN 40/25. DN 250-600: Wymiary i masy podane dla zaworów PN 25 z przekładnią ślimakową. ØD* — wewnętrzna średnica nominalna

L DF I L DF I

PN 16 PN 40

130 95 23 12 5

20 16 0 115 15 125 57 25 115 3,5

H Hh Hg E F ØC S O G1 G2 G3

58 25 115

613 228 340 181 88

450 16 9 78 192 165

Masa

(kg)

2,2

JIP-IW z głowicą wewnętrzną/do spawania

ØD

ØA ØB O ØD* L H krótk i T F krótki

(mm)

15 42,4 21,3 ½” 15 16 0 65 40 125 60 25 11 5 0,9 20 42, 4 26,9 ¾” 15 160 65 37 12 5 60 25 115 0,9 25 48,3 33,7 1” 20 16 5 70 37 125 55 25 115 1,0 32 60,3 42,4 1¼” 25 185 40 76 ,1 48,3 1½” 32 19 5 170 86 35 157 2,3 50 88,9 60,3 2” 40 225 175 86 35 15 7 3,3

ØD* — wewnętrzna średnica nominalna

ØC

ØA

ØB

ØD

przedłużony LF przedłużony

130 58 25 115 1, 4

ØC

ØA

ØC S

Masa

(kg)

Karta katalogowa Standardowe zawory kulowe JIP™

ØA

ØK

DN 65 - DN 350

DN 400 - DN 600

Wymiary

JIP-FW z kołnierzem/ do spawania

ØB

ØC

ØD

ØA ØB ØD*

(mm)

15 42,4 21, 3 15 20 42, 4 26,9 15 190 105 19 12 5 58 25 115 2,0 25 48,3 33,7 20 195 115 15 125 57 25 115 2,4 32 60,3 42,4 25 220 140 10 130 59 25 115 3,4 40 76 ,1 48,3 32 230 150 35 17 0 86 35 157 4,3 50 88,9 60,3 40 265 165 35 180 86 35 15 7 5,9

- PN 16 PN 25 -

65 102 76,1 50 265 185 18 265 18 5 18 160 73 35 205 7

80 127 88,9 65 275 200 33 275 200 33 190 88 39 260 9 100 159 114, 3 80 295 220 56 295 235 48 225 10 8 39 260 15 125 19 4 139, 7 100 320 250 54 320 270 44 250 109 44 355 23 150 219 168 ,3 125 345 285 51 345 300 43 285 109 49 505 35 200 273 219,1 150 395 340 66 395 360 56 315 126 60 650 65

Masy podan e w odniesieniu do zaworów PN 4 0/25. DN 250-6 00: Wymiary i masy p odane dla zaworów PN 25 z przek ładnią ślimakową. ØD* — wewnętrzna średnica nominalna

L DF I L DF I

PN 16 PN 40

180 95 23 125 58 25 115 1, 7

H F C S

Masa

(kg)

Korpus górny i kołnierz zaworu do zabudowy napędu

Kołnie rz do

zabudowy

(mm)

napędu

65 80 45

F07

100 43 39

125

l Ød n p q r

31 16 27 5 13

6 165

F10/F12 50 30 46 8 26150 200 250 300 350 400 450

F16

F25

60 50 48 14 44,5 5

65 60 51 18 53,2

75 75 60 20 60

115 100 91 28 80500

600

Kołnie rz do

zabudowy

napędu

F7 F10 11 125 102 70 F12 13 150 12 5 85

Liczba otworów na śruby

Średnica

ØD ØK ØR

otworów

na śruby

9 88 70 55

F16 21 210 165 130 F25 F30 21 350 298 230

17 300 254 200

ød

ØR

Open position

Pozycje otwar te

ØK

ØD

ØR

ØD

Zredukowany przelot

Karta katalogowa Standardowe zawory kulowe JIP™

ØB

Wymiary

Do przyłączy domowych Zawór pojedynczy JIP-CC do miedzi JIP-IC z gw.wew./do miedzi Temp. max. 130°

ØA

Do przyłączy domowych Zawór bliźniaczy — pojedyncza rura JIP-IC z gwintem wewnętrznym/ do miedzi Temp. max. 130°

ØA ØB L CC L IC H

(mm)

15 42,4 18/21, 3/18 245 168 125 0,93 20 42,4 22 255 175 125/125/105 0,93 25 48,3 28 255 180 12 5 1,10

ØD* — wewnętrzna średnica nominalna

ØB

PN 16

HA C

(mm)

A C H

PN 16

15 10 0-145 115 -20 0 65 2,83 20 10 0-145 115 -20 0 65 2,75

Masa

(kg)

ØB

Masa

(kg)

Do przyłączy domowych Zawory bliźniacze — pojedyncza rura JIP-WW do spawania JIP-II z gwintem wewnętrznym JIP IW z gwintem wewnętrznym/ do spawania

HA C

(mm)

15 10 0-145 115 -20 0 65 2,2 20 10 0-145 115 -20 0 65 2,2 25 10 0-145 115 -20 0 70 2,3 32 115 -16 0 115 -20 0 115 3,5

HA C

A C H

PN 40

Masa

(kg)

Karta katalogowa Standardowe zawory kulowe JIP™

ØA

Wymiary

Do przyłączy domowych Zawory bliźniacze — podwójna rura JIP-II/JIP-IW z gwintem wewnętrznym

JIP-WE do spawania/ gwint zewnętrzny z korkiem

(mm)

C H

PN 40

15 58 55 2,2 20 58 55 2,3 25 58 60 2,3

Gwint

Mosiężny kołpak i łańcuch

Masa

(kg)

HFH

ØB

ØD

Gwint

Thread

Mosiężny kołpak i łańcuch

Brass cap & chain

ØA ØB ØD* F L L2 HH dźwignia

(mm)

PN 40

15 42,4 21,3 15 40 175 11 5 65 105 ¾” 19 1,0 20 42 ,4 26,9 15 37 175 115 65 105 ¾” 19 1,0 25 48,3 33,7 20 37 185 115 67 105 1” 19 1, 5 32 60,3 42,4 25 38 195 130 75 40 76,1 48,3 32 55 210 130 100 1½” 27 3,7 50 88,9 60,3 40 54 240 150 105 2” 27 4,4

ØD* — wewnętrzna średnica nominalna

typu L

Gwint Sześciokątny

1¼” 19 2,0

Masa

(kg)

Karta katalogowa Standardowe zawory kulowe JIP™

Siłowniki elektryczne AUMA NORM do zaworów kulowych Danfoss

Zawory kulowe Danfoss Siłowniki Auma

(mm) 65-80 SQ 05.2 16

100 SQ 07. 2 32

125 -150 -200 SQ 10.2 32

250 SA 07.6+GS 100.3+VZ 4.3 142

300 -350 SA 07.6+GS 125.3+VZ 4.3 142

400 SA 10.2+GS 125.3+VZ 4.3 142

450-500-600 SA 10.2+GS 160.3+GZ 160.3 207

Typ

Czas obrotu o 90 º

(s)

Siłowniki mogą być wyposażone w różne akcesoria. Może być dostarczony sterownik regulacyjny AUMA Matic w wersji podstawowej. W przypadku użycia napięcia zasilania innego niż 3 x 400V/50Hz lub w razie jakichkolwiek wątpliwości prosimy o kontakt.

Podczas uruchamiania i w przypadku pracy układu w pewnych skomplikowanych warunkach może być konieczne dobranie wolniejszych siłowników, co pozwoli uniknąć uderzeń wody oraz oscylacji.

Cechy:

• 2 wyłączniki krańcowe — otwieranie/zamykanie

• 2 wyłączniki momentu obrotowego — otwieranie/zamykanie

• Podgrzewacz

• Dioda sygnalizacji pracy

• Ręczny tryb pracy przy wykorzystaniu pokrętła

• Przełącznik termostatyczny

Dane podstawowe:

• Napięcie nominalne: 3 × 400 V AC, 50 Hz

• Stopień ochrony obudowy IP 68

• Schemat połączeń elektrycznych: TPA 00R1AA-000

Karta katalogowa Standardowe zawory kulowe JIP™

Danfoss JIP-WW, JIP-FF Data sheet [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
