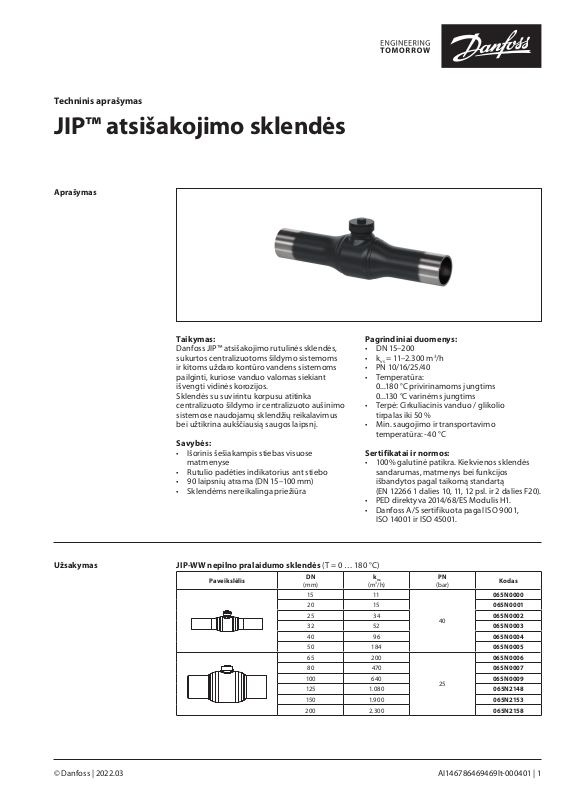

Techninis aprašymas
JIP™ atsišakojimo sklendės
Aprašymas
Taikymas:
Danfoss JIP™ atsišakojimo rutulinės sklendės,
sukurtos centralizuotoms šildymo sistemoms
ir kitoms uždaro kontūro vandens sistemoms
pailginti, kuriose vanduo valomas siekiant
išvengti vidinės korozijos.
Sklendės su suvirintu korpusu atitinka
centralizuoto šildymo ir centralizuoto aušinimo
Pagrindiniai duomenys:
• DN 15–200
• kvs = 11–2.300 m3/h
• PN 10/16/25/40
• Temperatūra:
0...180 °C privirinamoms jungtims
0...130 °C varinėms jungtims
• Terpė: Cirkuliacinis vanduo / glikolio
sistemose naudojamų sklendžių reikalavimus
bei užtikrina aukščiausią saugos laipsnį.
• Min. saugojimo ir transportavimo
Savybės:
• Išorinis šešiakampis stiebas visuose
matmenyse
Sertifikatai ir normos:
• 100% galutinė patikra. Kiekvienos sklendės
• Rutulio padėties indikatorius ant stiebo
• 90 laipsnių atrama (DN 15–100 mm)
• Sklendėms nereikalinga priežiūra
• PED direktyva 2014/68/ES Modulis H1.
• Danfoss A/S sertifikuota pagal ISO 9001,
Užsakymas JIP-WW nepilno pralaidumo sklendės (T = 0 … 180 °C)
Paveikslėlis
DN
(mm)
15 11
20 15 065N0001
25 34 065N0002
32 52 065N0003
40 96 065N0004
50 184 065N0005
65 200
80 470 065N0007
100 640 065N0009
125 1.080 06 5N2148
150 1.90 0 065N2153
200 2.300 0 65N215 8
(m3/h)
tirpalas iki 50 %
temperatūra: -40 °C
sandarumas, matmenys bei funkcijos
išbandytos pagal taikomą standartą
(EN 12266 1 dalies 10, 11, 12 psl. ir 2 dalies F20).
ISO 14001 ir ISO 45001.
k
vs
PN
(bar)
40
25
Kodas
065N0000
065N0006
© Danfoss | 2022.03 AI146786469469lt-000401 | 1
Techninis aprašymas JIP™ atsišakojimo sklendės
Užsakymas (tęsinys) JIP-WW pilno pralaidumo sklendės (T = 0 … 180 °C)
Paveikslėlis
1) DN 100 FB neturi atramos
JIP-CC sumažinto skersmens sklendės (T = 0 … 130 °C)
Paveikslėlis
DN
(mm)
20 50
25 90 065 N0021
32 160 065N 0022
40 235 065N0023
50 395 0 65N0024
65 820
80 1.100 0 65N0026
100 2. 300 06 5N11 43
DN
(mm)
15 11
20 15 065 N0031
25 34 065N0 033
32 52 0 65N0032
40 96 065N0034
50 184
65 200 065N 0036
80 470 065N0037
k
vs
(m3/h)
k
vs
(m3/h)
PN
(bar)
16
25
PN
(bar)
16
10
Kodas
065N0020
065N0025
1)
Kodas
065N0030
065N0 035
Atsišakojimo sklendžių atsarginės dalys
Viršutinis kištukas stiebui
Paveikslėlis
DN, Nepilnas pralaidumas
(mm)
15–25 20 065 N0010
32–50 25–40 065N 00 11
65 50 06 5N00 12
80 –100 65–80 065 N0013
DN, Pilnas pralaidumas
(mm)
Kodas
2 | AI146786469469lt-000401 © Danfoss | 2022.03
Techninis aprašymas JIP™ atsišakojimo sklendės
0 30 60 90 120 150 180 °C
Bar M PA
Techniniai duomenys
Slėgio temperatūros
grafikas
Nominalus skersmuo DN 15 20 25 32 40 50 65 80 100 125 150 200
k
nepilnas pralaidumas
VS
k
pilnas pralaidumas - 50 90 160 235 395 820 110 0 2300 - - -
VS
Nominalus slėgis PN 10 / 16 / 25 / 40
Temperatūros ribos WW
Temperatūros ribos, varinis 0 … 130
Ter pė Cirkuliacinis vanduo / glikolio tirpalas iki 50 %
40 4,0
35 3,5
11 15 34 52 96 18 4 200 470 640 1080 190 0 2300
m3/h
°C
0 … 180
DN 15-50
30 3,0
25 2,5
20 2,0
DN 65-200
15 1,5
10 1,0
5 0,5
0 0
Vanduo
Water
(eksploatavimo sritis)
(operating area)
Garas
Steam
AI146786469469lt-000401 | 3© Danfoss | 2022.03
Techninis aprašymas JIP™ atsišakojimo sklendės
100
125
1,0000
0,1000
0,0100
0,0010
0,0001
0,1 1
m/sec
DN
10
0,0005
0,0050
0,0500
0,5000
0,5 5
50
1,0000
0,1000
0,0100
0,0010
0,0001
0,0005
0,0050
0,0500
0,5000
0,1 0,5 550101
m/sec
DN
100
Slėgio nuostolių /
greičio diagramos
Nepilnas pralaidumas
ΔP (bar)
20
32
65
15
40
150
JiP RB
m/sek .
25
200
50
80
Pilnas pralaidumas
∆P (bar)
32
40
65
25
80
15 20
00
1
JiP FB
m/sek .
4 | AI146786469469lt-000401 © Danfoss | 2022.03
Techninis aprašymas JIP™ atsišakojimo sklendės
110 100 1000
m
/h
1,0000
0,1000
0,0100
0,0010
0,0001
ΔP (bar)
550 500 5000
0,0005
0,0050
0,0500
0,5000
∆P (bar)
15 50 500 500010 100 1000
m
/h
Slėgio nuostolių /
greičio diagramos
Nepilnas pralaidumas
Pilnas pralaidumas
1,0000
0,5000
0,1000
0,0500
0,0100
0,0050
DN15
DN15
DN20
DN25
DN32
DN20
DN40
DN25
DN50
DN32
DN65
DN40
DN50
DN80
DN100
DN65
DN125
DN80
DN200
DN150
JiP RB
3
DN100
0,0010
0,0005
0,0001
JiP FB
3
AI146786469469lt-000401 | 5© Danfoss | 2022.03
Techninis aprašymas JIP™ atsišakojimo sklendės
Konstrukcija ir medžiagos
Nepilnas pralaidumas
JIP-WW
JIP-CC
DN 15–100
Privirinamas
1
antgalis
2 Korpusas
Rutulio tarpinės
3
laikiklis
4 Rutulys Nerūdijantis plienas
5 Rutulio tarpinė Anglimi armuotas PTFE
6 Stiebas Nerūdijantis plienas
Sandarinimo
7
žiedas
8 Riebokšlis
9 Kaištis
*Privirinamas mažaanglis
plienas 20#
*Privirinamas mažaanglis
plienas 20#
*Privirinamas mažaanglis
plienas 20#
EPDM
*Privirinamas mažaanglis
plienas 20#
*Privirinamas mažaanglis
plienas 20#
DN 125–200
Privirinamas
1
antgalis
Nukreipimo
2
vamzdis
3 Korpusas *Privirinamas mažaanglis plienas 20#
Rutulio tarpinės
4
laikiklis
5 Rutulys Nerūdijantis plienas
Vamzdžio
6
įdėklas
7 Rutulio tarpinė Anglimi armuotas PTFE
Diskinė
8
spyruoklė
9 Stiebas Nerūdijantis plienas
10 Poveržlė Anglimi armuotas PTFE
Sandarinimo
11
žiedas
12 Riebokšlis *Privirinamas mažaanglis plienas 20#
13 Kaištis *Privirinamas mažaanglis plienas 20#
*Privirinamas mažaanglis plienas 20#
*Privirinamas mažaanglis plienas 20#
*Privirinamas mažaanglis plienas 20#
Nerūdijantis plienas
Domex 650 MC
EPDM
Pilnas pralaidumas
JIP-WW
DN 20–100
Privirinamas
1
antgalis
2 Korpusas
Rutulio tarpinės
3
laikiklis
4 Rutulys Nerūdijantis plienas
Vamzdžio
5
įdėklas
6 Rutulio tarpinė Anglimi armuotas PTFE
Diskinė
7
spyruoklė
8 Stiebas Nerūdijantis plienas
Sandarinimo
9
žiedas
10 Riebokšlis
11 Kaištis
* Pagal GB/T8163. Arba panašus mažaanglis plienas pagal CE-PED
*Privirinamas mažaanglis
plienas 20#
*Privirinamas mažaanglis
plienas 20#
*Privirinamas mažaanglis
plienas 20#
Nerūdijantis plienas
Nerūdijantis plienas
EPDM
*Privirinamas mažaanglis
plienas 20#
*Privirinamas mažaanglis
plienas 20#
6 | AI146786469469lt-000401 © Danfoss | 2022.03
Techninis aprašymas JIP™ atsišakojimo sklendės
Matmenys
Nepilno pralaidumo
JIP-WW
DN 20–50 mm
STIEBASKAIŠTIS
HEX stiebasHEX kaištis
DN ØA ØB ØD T L H
Kodas
065N0000 15 42,4 21, 3 15,5 2,6 230 42 8 8 0,8
065N0001 20 42,4 26,9 15, 5 2,6 230 42 8 8 0,8
065N0002 25 48,8 33,7 20,6 2,6 234 47 8 8 1,2
065N0003 32 60,5 42,4 25,6 2,6 260 55 12 12 1,6
065N0004 40 7 7,2 48,3 32 ,5 2,6 260 61 12 12 2,1
065N0005 50 76, 5 60,3 40,5 2,9 300 67 12 12 3,1
065N0006 65 101,6 76,1 51 3 260 75 18 18 3,2
065N0007 80 127, 5 88,9 66 3,4 270 86 18 18 4,9
065N0009 100 160 114, 3 81,5 3,8 290 103 18 18 8,4
06 5N21481)125 193,7 139,7 102,3 4 315 130 27 27 16,8
065N21531)150 219,1 16 8,3 12 7 4,5 340 150 27 27 2 5,1
065N21581)200 273 219,1 152 6,3 390 17 0 27 27 40,5
1)
DN 125–200 RB neturi atramos
mm Lizdo raktas
PN 40 bar
PN 25 bar
DN 65–100 mm
HEX
stiebas
HEX
kaištis
Lizdo arba
veržliarakčio
raktas
Svoris
(kg)
Pilnas pralaidumas
JIP-CC
DN ØA ØB ØD T L H
Kodas
mm Lizdo raktas
PN 16 bar
065N0030 15 42,4 18 15,5 1 245 43 8 8 0,7
065 N0031 20 42,4 22 15,5 1 255 43 8 8 0,8
065N0 033 25 48,3 28 20,6 1,2 255 46 8 8 0,9
065N0 032 32 60,3 35 25,6 1,5 260 55 12 12 1,4
065N0034 40 76,1 42 32, 5 1,5 300 59 12 12 2,1
PN 10 bar
065N0 035 50 88,9 54 40,5 1,5 390 66 12 12 3,2
065N0036 65 101,6 70 51 2,0 400 74 18 18 3,8
065N0037 80 127 89 66 2,5 430 86 18 18 6,5
HEX
stiebas
HEX
kaištis
Lizdo arba
veržliarakčio
raktas
Svoris
(kg)
AI146786469469lt-000401 | 7© Danfoss | 2022.03
Techninis aprašymas JIP™ atsišakojimo sklendės
Matmenys
Pilnas pralaidumas
JIP-WW
DN 20–50 mm
DN 65–100 mm
STIEBASKAIŠTIS
HEX stiebasHEX kaištis
DN ØA ØB ØD T L H
Kodas
065N0020 20 48,3 26,9 20,6 2,6 240 45 8 8 1
065 N0021 25 60,3 33,7 25,6 2,6 240 55 12 12 1,2
065N0022 32 76 ,1 42,4 32,5 2,6 280 59 12 12 2,4
065N0023 40 88,9 48,3 40,5 2,6 275 66 12 12 3,7
065N0024 50 101,6 60,3 51 2,9 325 74 18 18 4,2
065N0025 65 127 76,1 66 2,9 280 86 18 18 6,8
065N0026 80 159 88,9 81,5 3,2 355 103 18 18 8,8
06 5N11 431)100 193,7 114,3 102 3,6 315 130 27 27 17, 3
1)
DN 100 FB neturi atramos
mm Lizdo raktas
PN 40 bar
PN 25 bar
HEX
stiebas
HEX
kaištis
Lizdo arba
veržliarakčio
raktas
Svoris
(kg)
© Danfoss | DCS-SGDPT/SI | 2022.038 | AI146786469469lt-000401
