Datablad
JIP™ grenventiler
Beskrivning
Tillämpning:
Danfoss JIP™ grenledningsventiler är utformade
för förlängningar i fjärrvärmesystem och andra
slutna vattensystem där vattnet renats för att
undvika invändig korrosion.
Med ett helsvetsat hus uppfyller ventilerna
kraven för ventiler som används i fjärrvärme-
och fjärrkylningssystem och erbjuder den
högsta graden av säkerhet.
Funktioner:
• Extern sexkantig spindel på alla dimensioner
• Lägesindikering på spindelns kula
• 90 graderas ändstopp (DN 15–100 mm)
• Ventilerna är underhållsfria
Beställning JIP-WW ventiler för reducerat flöde (T = 0 … 180 °C)
DN
(mm)
15 11
20 15 065N0001
25 34 065N0002
32 52 065N0003
40 96 065N0004
50 184 065N0005
65 200
80 470 065N0007
100 640 065N0009
125 1 080 06 5N2148
150 1 900 065N2153
200 2 300 06 5N2158
Viktiga data:
• DN 15–200
• k
11–2 300 m3/h
vs
• PN 10/16/25/40
• Temperatur:
0...180 °C för svetsningsanslutningar
0...130 °C för kopparanslutningar
• Medium: Cirkulationsvatten/vatten med
upp till 50 % glykol
• Min. lagrings- och transporttemperatur: -40 °C
Godkännanden och standarder:
• Heltäckande slutlig inspektion. Läckagetester
och mantelprover samt mått- och
funktionstester utförs på varje ventil i enlighet
med gällande standard (SS-EN 12266 del 1
P10-P11-P12 och del 2 F20).
• PED 2014/68/EU modul H1.
• Danfoss A/S är certifierade i enlighet med
ISO 9001, ISO 14001 och ISO 45001.
k
vs
(m3/t)
PN
(bar)
40
25
Best.nr
065N0000
065N0006
© Danfoss | 2022.03 AI146786469469sv-000401 | 1
Datablad JIP™ grenventiler
Beställning (fortsättning) JIP-WW ventiler för fullt flöde (T = 0 … 180 °C)
1)
DN 100 FB har inget ändsto pp
JIP-CC ventiler för reducerat flöde (T = 0 … 130 °C)
DN
(mm)
20 50
25 90 065 N0021
32 160 065N 0022
40 235 065N0023
50 395 0 65N0024
65 820
80 1 100 065N0026
100 2 30 0 06 5N11 43
DN
(mm)
15 11
20 15 065 N0031
25 34 065N0 033
32 52 0 65N0032
40 96 065N0034
50 184
65 200 065N 0036
80 470 065N0037
k
vs
(m3/t)
k
vs
(m3/t)
PN
(bar)
16
25
PN
(bar)
16
10
Best.nr
065N0020
065N0025
1)
Best.nr
065N0030
065N0 035
Reservdelar för grenventiler
Övre plugg för spindel
DN, reducerat flöde
(mm)
15–25 20 065 N0010
32–50 25–40 06 5N 0011
65 50 06 5N00 12
80 –100 65–80 065 N0013
DN, fullt flöde
(mm)
Best.nr
2 | AI146786469469sv-000401 © Danfoss | 2022.03
Datablad JIP™ grenventiler
0 30 60 90 120 150 180 °C
Bar M PA
Tek nisk a data
Tryck-/temperaturdiagram
Nominell diameter DN 15 20 25 32 40 50 65 80 100 125 150 200
k
reducerat flöde
VS
k
fullt flöde - 50 90 160 235 395 820 110 0 2300 - - -
VS
Nominellt tryck PN 10 / 16 / 25 / 40
Temperaturområde WW
Temperaturområde koppar 0 … 130
Medium Cirkulationsvatten/glykolvatten med upp till 50 %
40 4,0
35 3,5
11 15 34 52 96 18 4 200 470 640 1080 190 0 2300
m3/h
°C
0 … 180
DN 15-50
30 3,0
25 2,5
20 2,0
DN 65-200
15 1,5
10 1,0
5 0,5
0 0
Vatten
Water
(arbetsområde)
(operating area)
Ånga
Steam
AI146786469469sv-000401 | 3© Danfoss | 2022.03
Datablad JIP™ grenventiler
100
125
1,0000
0,1000
0,0100
0,0010
0,0001
0,1 1
m/sec
DN
10
0,0005
0,0050
0,0500
0,5000
0,5 5
50
1,0000
0,1000
0,0100
0,0010
0,0001
0,0005
0,0050
0,0500
0,5000
0,1 0,5 550101
m/sec
DN
100
Tryckfalls-/
hastighetsdiagram
Reducerat flöde
ΔP (bar)
20
32
65
15
40
150
JiP RB
m/sek .
25
200
50
80
Fullt flöde
∆P (bar)
32
40
65
25
80
15 20
00
1
JiP FB
m/sek .
4 | AI146786469469sv-000401 © Danfoss | 2022.03
Datablad JIP™ grenventiler
110 100 1000
m
/h
1,0000
0,1000
0,0100
0,0010
0,0001
ΔP (bar)
550 500 5000
0,0005
0,0050
0,0500
0,5000
∆P (bar)
15 50 500 500010 100 1000
m
/h
Tryckfalls-/
hastighetsdiagram
Reducerat flöde
Fullt flöde
1,0000
0,5000
0,1000
0,0500
0,0100
0,0050
DN15
DN15
DN20
DN25
DN32
DN20
DN40
DN25
DN50
DN32
DN65
DN40
DN50
DN80
DN100
DN65
DN125
DN80
DN200
DN150
JiP RB
3
DN100
0,0010
0,0005
0,0001
JiP FB
3
AI146786469469sv-000401 | 5© Danfoss | 2022.03
Datablad JIP™ grenventiler
Konstruktion och material
Reducerat flöde
JIP-WW
JIP-CC
DN 15–100
1 Svetsändar *Svetsbart mjuk t stål 20#
2 Mantel *Svetsbar t mjukt stål 20#
Tätningshållare
3
för kula
4 Kula Rostfritt stål
5 Kultätning Kolfiberförstärkt PTFE
6 Spindel Rostfritt stål
7 O-ring EPDM
8 Packbox *Svetsbart mjukt stål 20#
9 Plugg *Svetsbart mjukt stål 20#
DN 125–200
1 Svetsändar *Svetsbart mjukt stål 20#
2 Styrrör *Svetsbar t mjukt stål 20#
3 Mantel *Svetsbart mjukt stål 20#
Tätningshållare
4
för kula
5 Kula Rostfritt stål
6 Rörinsats Rostfritt stål
7 Kultätning Kolfiberförstärkt PTFE
8 Tallriksfjäder Domex 650 MC
9 Spindel Rostfritt stål
10 Bricka Kolfiberförstärkt PTFE
11 O-ring EPDM
12 Packbox *Svetsbart mjukt stål 20#
13 Plugg *Svetsbart mjukt stål 20#
*Svetsbar t mjukt stål 20#
*Svetsbar t mjukt stål 20#
Fullt flöde
JIP-WW
DN 20–100
1 Svetsändar *Svetsbart mjukt stål 20#
2 Mantel *Svetsbart mjuk t stål 20#
Tätningshållare
3
för kula
4 Kula Rostfritt stål
5 Rörinsats Rostfritt stål
6 Kultätning Kolfiberförstärkt PTFE
7 Tallriksfjäder Rostfritt stål
8 Spindel Rostfritt stål
9 O-ring EPDM
10 Packbox *Svetsbar t mjukt stål 20#
11 Plugg *Svetsbart mjuk t stål 20#
* Enligt GB/T8163. Eller motsvarande ole gerat stål i enlighet
med CE-PED
*Svetsbar t mjukt stål 20#
6 | AI146786469469sv-000401 © Danfoss | 2022.03
Datablad JIP™ grenventiler
Mått
Reducerat flöde
JIP-WW
DN 20–50 mm
SPINDELPLUGG
SexkantspindelSexkantplugg
Best.nr
065N0000 15 42,4 21, 3 15 ,5 2,6 230 42 8 8 0,8
065N0001 20 42,4 26,9 15, 5 2,6 230 42 8 8 0,8
065N0002 25 48,8 33,7 20,6 2,6 234 47 8 8 1,2
065N0003 32 60,5 42 ,4 25,6 2,6 260 55 12 12 1, 6
065N0004 40 77, 2 48,3 32,5 2,6 260 61 12 12 2,1
065N0005 50 76,5 60,3 40,5 2,9 300 67 12 12 3,1
065N0006 65 101,6 76,1 51 3 260 75 18 18 3,2
065N0007 80 127, 5 88,9 66 3,4 270 86 18 18 4,9
065N0009 100 160 114 ,3 81, 5 3,8 290 103 18 18 8,4
06 5N21481)125 193,7 13 9,7 102 ,3 4 315 130 27 27 16,8
065N21531)150 219,1 168, 3 127 4,5 340 150 27 27 2 5,1
065N21581)200 273 219,1 152 6,3 390 170 27 27 40,5
1)
DN 125-200 RB har inget ändstop p
DN ØA ØB ØD T L H
mm Hylsnyckel
PN 40 bar
PN 25 bar
Sexkantspindel
DN 65–100 mm
Sexkantplugg
Hyls- eller
skruvnyckel
Vikt
(kg)
Fullt flöde
JIP-CC
Best.nr
065N0030 15 42,4 18 15, 5 1 245 43 8 8 0,7
065 N0031 20 42,4 22 15 ,5 1 2 55 43 8 8 0,8
065N0 033 25 48,3 28 20,6 1,2 255 46 8 8 0,9
065N0 032 32 60,3 35 25,6 1,5 260 55 12 12 1,4
065N0034 40 76 ,1 42 32, 5 1,5 300 59 12 12 2,1
065N0 035 50 88,9 54 40,5 1,5 390 66 12 12 3,2
065N0036 65 101,6 70 51 2,0 400 74 18 18 3,8
065N0037 80 127 89 66 2,5 430 86 18 18 6,5
DN ØA ØB ØD T L H
mm Hylsnyckel
PN 16 bar
PN 10 bar
Sexkantspindel
Sexkantplugg
Hyls- eller
skruvnyckel
Vikt
(kg)
AI146786469469sv-000401 | 7© Danfoss | 2022.03
Datablad JIP™ grenventiler

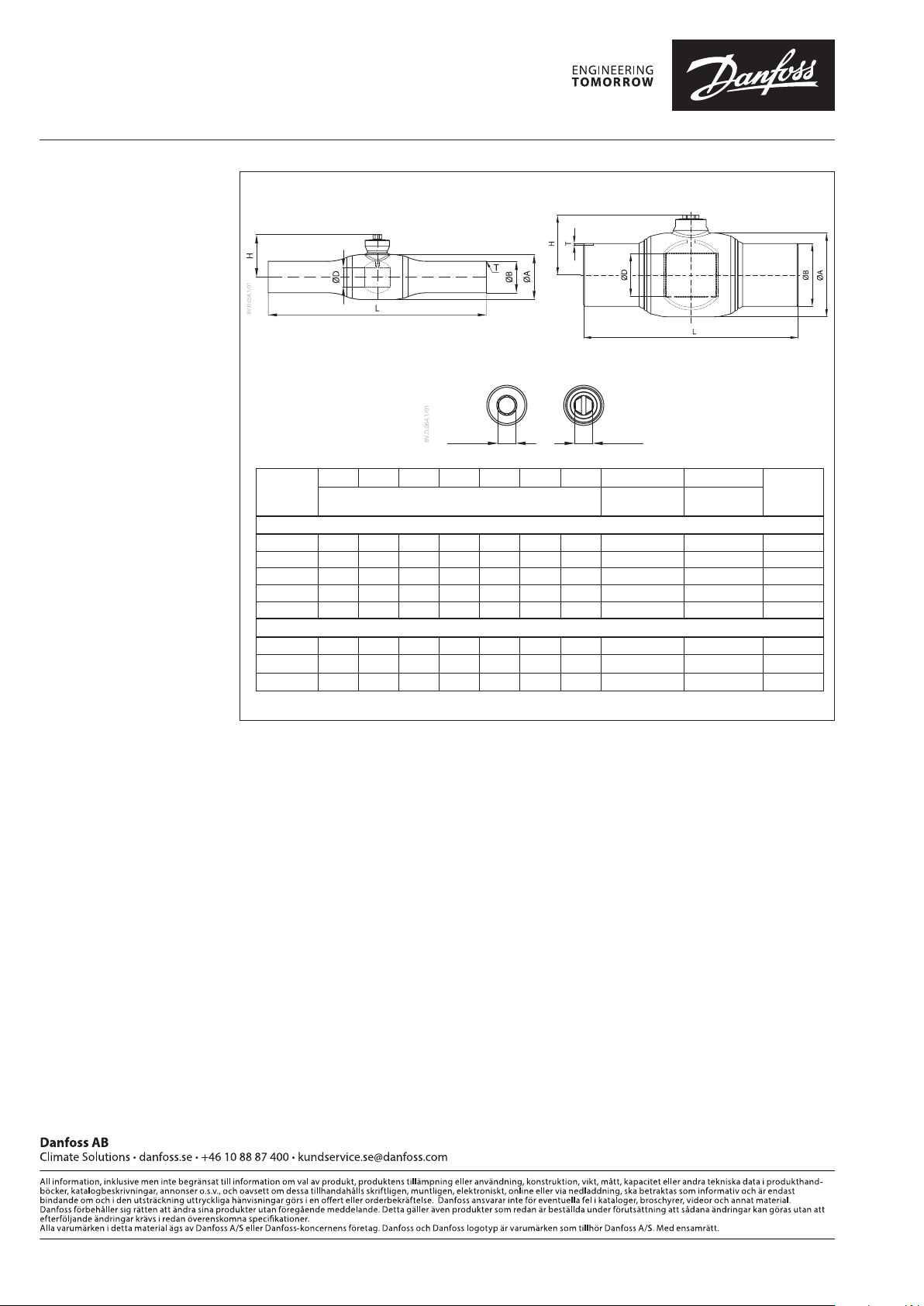

Mått
Fullt flöde
JIP-WW
DN 20–50 mm
DN 65–100 mm
SPINDELPLUGG
Sexkantplugg
Best.nr
065N0020 20 48,3 26,9 20,6 2,6 240 45 8 8 1
065 N0021 25 60,3 33,7 25,6 2,6 240 55 12 12 1,2
065N0022 32 76,1 42,4 32,5 2,6 280 59 12 12 2,4
065N0023 40 88,9 48,3 40,5 2,6 275 66 12 12 3,7
065N0024 50 101, 6 60,3 51 2,9 325 74 18 18 4,2
065N0025 65 127 76,1 66 2,9 280 86 18 18 6,8
065N0026 80 159 88,9 81,5 3,2 355 103 18 18 8,8
06 5N11 431)100 193,7 114 ,3 102 3,6 315 130 27 27 17, 3
1)
DN 100 FB har inget ändsto pp
DN ØA ØB ØD T L H
mm Hylsnyckel
PN 40 bar
PN 25 bar
Sexkantspindel
Sexkantspindel
Sexkantplugg
Hyls- eller
skruvnyckel
Vikt
(kg)
© Danfoss | DCS-SGDPT/SI | 2022.038 | AI146786469469sv-000401
