数据表
PLUS+1 扩展模块
IX024-010
行走机械管理
此产品是 PLUS+1 系列行走机械管理产品中的一
款，该系列具有操作灵活、功能强大且扩展性强的
特点。扩展模块可为行走机械控制系统提供具有成
本效益的额外 I/O。
产品亮点
输入扩展 模块与 PLUS+1 控制器配合使用。如同针
脚实际位于控制器上一样，控制器中运行的 PLUS+1
GUIDE（图形化用户集成开发环境）应用程序可读
取扩展模块针脚上的输入信号，以及将输出信号写
入扩展模块针脚。可在控制器的 GUIDE 应用程序中
配置针脚属性。
与 PLUS+1 兼容这一特性可使系统设计人员在控制
器和相关扩展模块中写入 CAN 传输和接收信息。
应用程序开发
用户可利用 PLUS+1 GUIDE 配置扩展模块。此种基
于 Microsoft® Windows® 的开发环境配套一种用户友
好型、经现场验证的基于图标的图形编程工具、应
用程序下载器以及维护/诊断工具。
特征
•
24 针脚： (2) 独立键槽的 DEUTSCH
DTM 12 针脚接头
•
10 至 36 Vdc 电源，内部监测
•
外部传感器的标准电源为 5 Vdc，带载
能力 200 mA，内部调节
•
3 种安装方式可供选择： 堆叠、末端
或侧面
•
CE 认证
•
(4) 模拟量 (AIN/Temp/Rheo) 0 至 5
‒
Vdc 或 0 至 10,000 ohm 的电阻输入
(6) 数字 (DIN) 可配置为上拉 (5
‒
Vdc)、下拉 (0 Vdc)
(1) 固定量程模拟量（AIN/CAN 屏
‒
蔽）0 至 5.25 Vdc 或 CAN 屏蔽针脚
18 个输入口：
•
(7) 通用型 (DIN/AIN/FreqIN) ，用户可
自定义为
模拟量
（带额外保护）或 0 至 36 Vdc
数字量
设置为中间值 (2.5 Vdc)
频率（周期）
可在以下网址找到全面的技术资料：
www.danfoss.com
： 可配置范围为 0 至 5.25 Vdc
： 上拉 (5 Vdc)，下拉 (0 Vdc) 或
： 1 Hz 至 10 kHz
©
Danfoss | 2016 年 8 月
AI00000010zh-CN1203 | 1

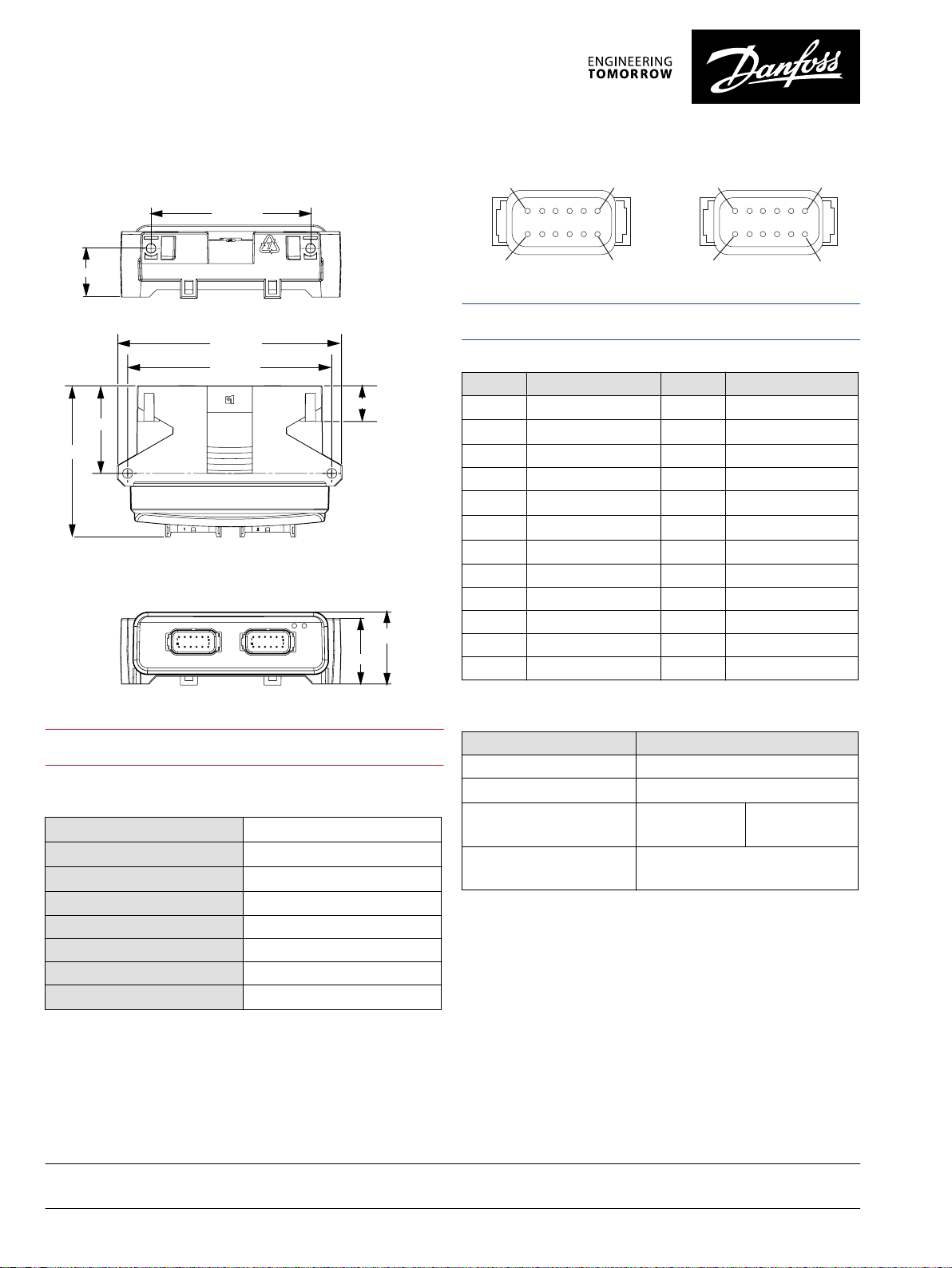

IX024-010 尺寸和针脚分配
114.4 [4.50]
35.0 [1.38]
51.6 [2.03]
47.1 [1.85]
158.2 [6.23]
2 X 25.3 [1.0]
107.0 [4.21]
62.0 [2.44]
144.5 [5.69]
C
kwa1379009271343
7
12
6
1
7
12
6
1
C1C2
mm [in]
24 针脚
连接配合接头时要多加小心。上述针脚引线适用于设备针脚。
针脚 控制器功能 针脚 控制器功能
C2-P1 DIN C1-P1
C2-P2 DIN/AIN/FreqIN C1-P2
C2-P3 DIN/AIN/FreqIN C1-P3 CAN +
C2-P4 DIN/AIN/FreqIN C1-P4 CAN C2-P5 DIN/AIN/FreqIN C1-P5
C2-P6 DIN/AIN/FreqIN C1-P6
C2-P7 DIN/AIN/FreqIN C1-P7
C2-P8 DIN/AIN/FreqIN C1-P8 DIN
C2-P9 AIN/Temp/Rheo C1-P9 DIN
C2-P10 AIN/Temp/Rheo C1-P10 DIN
C2-P11 AIN/Temp/Rheo C1-P11 DIN
C2-P12 AIN/Temp/Rheo C1-P12 DIN
电源接地 -
电源 +
AIN/CAN 屏蔽
5 Vdc 传感器电源 +
传感器电源接地 -
警告
本设备不属于现场维修设备。打开设备外壳将导致保修失效。
订购信息和相关产品
描述 物料号
IX024-010 10100998
规格
CG150 CAN/USB 网关
DEUTSCH 配合接头组件包 10102023（16 至
供电电压
操作温度（环境）
存储温度
IP 等级（带有配合接头）
EMI/RFI 等级
重量
振动
冲击
丹佛斯对目录、产品手册和其他印刷材料中可能存在的错误不承担任何责任。丹佛斯有权不预先通知就更改其产品。这也适用于已订购的产品，但前提是在不影响既定规格的情况下才能做出此类
更改。
All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
2 | © Danfoss | 2016 年 8 月
10 至 36 Vdc
-40°C 至 70°C [-40°F 至 158°F]
-40°C 至 85°C [-40°F 至 185°F]
IP 67
100 V/m
0.40 kg [0.88 lb]
IEC 60068-2-64
IEC 60068-2-27 试验方法 Ea
PLUS+1 GUIDE 单一用户许可
证
10104136
20 AWG）
10101000
10100945（20 至
24 AWG）
AI00000010zh-CN1203
