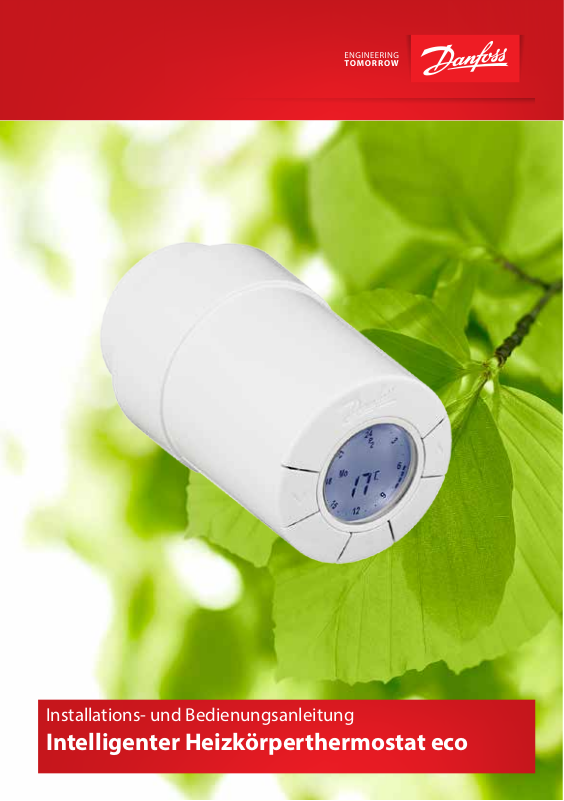

Danfoss Intelligenter Heizkörperthermostat eco Installation guide [de]
Installations- und Bedienungsanleitung
Intelligenter Heizkörperthermostat eco
Installationsanleitung Intelligenter Heizkörperthermostat eco
Installationsanleitung
1. Installation
1.1 Ihr eco-Thermostat ...........................................................................................................................................................4
1.2 Lieferumfang ......................................................................................................................................................................4
1.3 Überblick über die Ventiladapter ................................................................................................................................5
1.4 Installation des passenden Adapters ........................................................................................................................6
1.5 Batterien einlegen ............................................................................................................................................................7
1.6 Verwendung der Tasten .................................................................................................................................................7
1.7 Erstmalige Uhrzeit- und Datumseinstellung ..........................................................................................................8
1.8 Montage Ihres eco-Thermostats ................................................................................................................................8
1.9 Automatische Kalibrierung ...........................................................................................................................................9
1.10 Demontage Ihres eco-Thermostats ...........................................................................................................................9
1.11 eco auf Werkseinstellungen zurücksetzen ........................................................................................................... 10
1.12 Einen Adapter von eco entfernen ............................................................................................................................10
2. Technische Daten ........................................................................................................................................................................ 11
2
07/2015 VIJPE103 Danfoss Heating Solutions
Bedienungsanleitung Intelligenter Heizkörperthermostat eco
Bedienungsanleitung
3. Display und Menüs
3.1 Hauptmenü ...................................................................................................................................................................... 12
3.2 Programmmenü ............................................................................................................................................................. 12
3.3 Funktionsmenü .............................................................................................................................................................. 13
3.4 Erweitertes Menü .......................................................................................................................................................... 14
3.5 Pause .................................................................................................................................................................................. 15
4. Temperatur- und Programmeinstellungen
4.1 Komforttemperatur einstellen .................................................................................................................................. 16
4.2 Standardprogrammeinstellungen .......................................................................................................................... 17
4.3 Anpassung Programmeinstellung P1 ....................................................................................................................18
4.4 Anpassung Programmeinstellung P2 ....................................................................................................................19
4.5 Urlaubsprogramm erstellen.......................................................................................................................................19
4.6 Urlaubsprogramm überschreiben (vorzeitige Rückkehr) ............................................................................... 20
4.7 Vorhandenes Urlaubsprogramm ändern .............................................................................................................. 21
4.8 Urlaubsprogramm löschen ........................................................................................................................................ 21
4.9 Einstellen der Pausetemperatur ............................................................................................................................... 22
5. Zusätzliche Einstellungen
5.1 Uhrzeit einstellen ........................................................................................................................................................... 23
5.2 Automatische Sommer-/Winterzeitumstellung deaktivieren .......................................................................23
5.3 Einstellen der Heizungssteuerung .......................................................................................................................... 24
5.4 Automatische Antiblockierfunktion des Ventils .................................................................................................25
5.5 Aktivieren der intelligenten Steuerung (Vorausplanung) .............................................................................. 25
5.6 Begrenzung des Temperaturregelbereichs ..........................................................................................................26
5.7 Kindersicherung ............................................................................................................................................................. 26
5.8 Pause .................................................................................................................................................................................. 26
5.9 Funktion „Fenster oen“ .............................................................................................................................................. 27
6. Sicherheitsvorkehrungen ....................................................................................................................................................... 27
7. Entsorgung .................................................................................................................................................................................... 27
Danfoss Heating Solutions VIJPE103 07/2015
3
Installationsanleitung Intelligenter Heizkörperthermostat eco
1. Installation
1.1 Ihr eco-Thermostat
eco gibt es in mehreren Ausführungen, um den Anforderungen der
verschiedenen Märkte gerecht zu werden.
Ihre Variante erkennen Sie anhand der Kennzier auf dem Verpackungsetikett.
Adapter für verschiedene Ventiltypen sind als Zubehör erhältlich, siehe
Kapitel 1.3. Ihre Variante erkennen Sie anhand der Kennzier auf dem
Verpackungsetikett.
Adapter sind als Zubehör für verschiedene Ventiltypen erhältlich, siehe
Kapitel 1.3.
Bestell-Nr. Ausführungsmerkmale Sprachen der
014G0065 Inkl. vormontiertem RA-Adapter
014G0051 Inkl. RA + M30 x 1.5-Adapter
014G0064
(Werkseinstellung Software MODERAT und VORAUSPLANUNG
EIN)
(Werkseinstellung Software MODERAT und VORAUSPLANUNG
AUS)
Inkl. RA + M30 x 1,5 Adapter, Vorausplanung standardmäßig
deaktiviert
(Werkseinstellung Software SCHNELL und VORAUSPLANUNG
AUS)
Kurzanleitungen
UK/DK/SE/FI/LT/EE/LV/IS
UK/DK/SE/FI/LT/EE/LV/IS
UK/DE/FR/PL/NL/NO/CZ/
HU/SK/SI/ES/IT
1.2 Lieferumfang
eco werden mit den oben aufgeführten Adaptern geliefert. Zusätzlich enthält jede Packung:
eco-Fühler Kurzanleitung 2-mm-Inbusschlüssel AA-Alkalibatterien
4
07/2015 VIJPE103 Danfoss Heating Solutions
34
26
Installationsanleitung Intelligenter Heizkörperthermostat eco
1.3 Überblick Ventiladapter
Adapter für eine Reihe von verschiedenen Ventiltypen sind als Zubehör erhältlich.
Adaptertypen Bestell-Nr. Adapter Ventil
Für Danfoss
RA-Ventile
Für M30 x 1,5
(K)-Ventile
Für Danfoss
RAV-Ventile
Für Danfoss
RAVL-Ventile
Für Danfoss
RTD-Ventile
014G0251
014G0252
014G0250
014G0253
Für M28-Ventile:
- MMA 014G0255
- Herz 014G0256
- Orkli 014G0257
- COMAP 014G0258
Danfoss Heating Solutions VIJPE103 07/2015
5
Installationsanleitung Intelligenter Heizkörperthermostat eco
1.4 Installation des passenden Adapters
Adapter für RA-Ventile
1.
2.
Setzen Sie den RA-Adapter auf das Ventil, wie in der
Abbildung gezeigt.
Adapter für M30 x 1,5 (K)-Ventile
1.
Setzen Sie den M30x1,5-Adapter auf das Ventil,
wie in der Abbildung gezeigt.
Adapter für RAV-Ventile (Zubehör)
1.
Inneren Adapter auf das Ventil stecken. Äußeren Adapter von Hand festziehen (max. 5 Nm).
Adapter für RAVL-Ventile (Zubehör)
1.
Den Adapter mithilfe des 2-mm-Inbusschlüssels
festziehen.
2.
Den M30x1,5-Adapter von Hand festziehen
(max. 5 Nm).
2.
2.
Inneren Adapter auf das Ventil stecken. Äußeren Adapter von Hand festziehen (max. 5 Nm).
6
07/2015 VIJPE103 Danfoss Heating Solutions
Installationsanleitung Intelligenter Heizkörperthermostat eco
Adapter für RTD-Ventile (Zubehör)
1.
2.
Stecken Sie den RTD-Adapter auf das Ventil, wie in
der Abbildung gezeigt.
Adapter für M28-Ventile (Zubehör)
Bitte folgen Sie den mitgelieferten Anweisungen zum Ventiladapter für das M28-Ventil.
Den RTD-Adapter von Hand festziehen (max. 5 Nm).
1.5 Batterien einlegen
Die Batterieabdeckung abnehmen und die beiden AA-Batterien einlegen.
Bitte auf die richtige Polarität achten.
Wiederauadbare Batterien dürfen nicht verwendet werden.
Bei einem Batteriewechsel bleiben die Programmeinstellungen zunächst
gespeichert, nach zwei Minuten werden Uhrzeit- und Datumseinstellungen
zurückgesetzt.
Etwa einen Monat bevor die Batterien erschöpft sind, blinkt das Symbol
auf.
Nach etwa zwei Wochen blinkt das Symbol von 19:00 bis 21:00 Uhr
14-mal auf.
Bevor die Batterien komplett leer sind, stellt eco das Ventil zum Schutz
der Heizungsanlage vor Beschädigungen auf Frostschutz ein.
1.6 Verwendung der Tasten
eco verfügt über zwei Pfeiltasten zur Navigation auf dem Display und
in den Menüs sowie zur Einstellung der Temperatur.
De mittlere Knopf dient zur Auswahl und Bestätigung.
Bei ausgeschaltetem Display drücken Sie eine beliebige Taste, um dieses zu
aktivieren.
Danfoss Heating Solutions VIJPE103 07/2015
7
Installationsanleitung Intelligenter Heizkörperthermostat eco
1.7 Erstmalige Uhrzeit- und Datumseinstellung
1. 2.
Nach dem Einsetzen der Batterien beginnt die
Uhrzeit auf dem Display zu blinken - 23:59.
a. Die Stunden mithilfe von einstellen und
zum Bestätigen drücken.
b. Die Minuten mithilfe von einstellen und
zum Bestätigen drücken.
c. Das Datum mithilfe von einstellen und zum
Bestätigen drücken.
1.8 Installation von eco
1. Achtung! Aktivieren Sie den Installationsmodus 2.
Vergewissern Sie sich, dass Sie sich im
Installationsmodus benden, bevor Sie eco
montieren. Wenn nicht,
gedrückt halten.
3.
4 Sekunden lang
Wenn
gen drücken.
Das Display schaltet jetzt in den Installationsmodus,
ein großes Mblinkt auf dem Bildschirm.
Ein großes M blinkt im Display, um anzuzeigen,
dass der Installationsmodus aktiviert ist.
4.
blinkt, zum Bestätigen Ihrer Einstellun-
Den Thermostat auf den Adapter schrauben und
von Hand festziehen (max. 5 Nm).
eco leicht nach vorn drücken und gleichzeitig
im Uhrzeigersinn drehen, bis er einrastet, dann
festziehen.
8
07/2015 VIJPE103 Danfoss Heating Solutions
4 Sekunden lang gedrückt halten, um eco zu
xieren.
Installationsanleitung Intelligenter Heizkörperthermostat eco
1.9 Automatische Einstellungen
Nach der Montage beginnt eco, sich automatisch auf Ihr Heizungssystem einzustellen.
Während dieses Vorgangs reagiert der Thermostat möglicherweise langsam oder reguliert die Wärme
eigenständig nach oben oder unten. Das ist normal und ein notwendiger Teil der Selbstanpassung.
1. Anpassung an das Ventil
In der ersten Nacht des Betriebs sperrt eco den Heizkörper ab und önet sich anschließend wieder, um
den genauen Önungspunkt des Ventils zu ermitteln. So ermittelt eco die bestmögliche Wärmeregulierung.
Wenn nötig wiederholt sich dieser Vorgang bis zu einer Woche lang jede Nacht.
2. Intelligente Steuerung (Vorausplanung)
Bei aktivierter Intelligenter Steuerung lernt eco in der ersten Betriebswoche, wann er die Heizung aufdrehen
muss, damit die eingestellte Temperatur zur gewünschten Zeit erreicht wird.
Die intelligente Steuerung passt die Aufheizzeit kontinuierlich an die saisonalen Temperaturänderungen an.
Zum Aktivieren der Intelligenten Steuerung siehe Kapitel 5.5
Zur Verwendung des Sparprogramms muss die Heizungsanlage während des Aufheizens kurzzeitig genügend
Wärme haben. Wenden Sie sich bei Problemen an Ihren Installateur.
1.10 Demontage des eco-Thermostats
1. 2.
Aktivieren des Installationsmodus: 4 Sekunden
lang drücken. Wenn M blinkt, drücken.
3.
Die Batterieabdeckung abnehmen und die Batterien
herausnehmen.
Danfoss Heating Solutions VIJPE103 07/2015
Ein großes M blinkt im Display, um anzuzeigen,
dass der Installationsmodus aktiviert ist.
4.
Inbusschlüssel oder ein geeignetes Werkzeug in die
Bohrung zur Verriegelung des Adapterrings stecken.
Werkzeug gegen den Uhrzeigersinn drehen, um
den eco-Thermostat vom Adapter abzuschrauben.
9
