Руководство по применению
Разумные решения для длительного эффекта
Посетите сайт DEVI.com
Содержание
1. |
Общие сведения |
4 |
2. |
Описание системы |
5 |
3. |
Выбор продукта |
6 |
4. |
Проектирование системы 9 |
|
5. |
Монтаж системы |
12 |
6. |
Примеры из практики |
24 |
Наша система менеджмента качества и серти-
фикаты соответствия
ISO 9001 |
|
TS 16949 |
|
|
|
ISO 14001 |
|
PED |
|
|
|
В сочетании с полным соответствием директивам ЕС и сертификацией продукции
Пусть DEVI работает
Компания DEVI (DEVI – это аббревиатура от Dansk El-Värme Industri) создана в Копенгагене (Дания) в 1942 г. DEVI стала 1 января 2003 года частью Danfoss Group – крупнейшей промышленной группы Дании. Danfoss является одной из ведущих мировых компаний в области систем отопления, охлаждения и кондиционирования воздуха. В Danfoss Group работают свыше 23000 сотрудников, она обслуживает клиентов в более чем 100 странах мира.
DEVI является ведущим европейским брендом электрических кабельных систем отопления и электрических систем водяного обогрева, имеет более чем 70-летний опытом работы. Производство нагревательных кабелей налажено во Франции и Польше, а головной офис компании находится в Дании.
Ценность опыта
Мы установили буквально тысячи систем по всему миру, во всех мыслимых условиях. Этот опыт означает, что мы можем предложить практические советы о том, какие именно компоненты вам необходимы для получения наилучших результатов при наименьших затратах.
Установки для кровли. Защита от замерзания
Это руководство по проектированию содержит рекомендации компании DEVI по проектированию и монтажу систем стаивания снега и льда на кровле. В нем приведены рекомендации по расположению нагревательного кабеля, электрические параметры и конфигурации систем.
Соблюдение рекомендаций компании DEVI обеспечит энергетическую эффективность, надежность не нуждающейся в обслуживании системы нагревательных кабелей постоянной мощности, имеющих 20-летний срок гарантии.
3
1. Общие сведения
Разработанная компанией DEVI система стаивания снега и льда для крыш и водосточных желобов может быть применена в кровельных конструкциях практически любых типов для предотвращения накопления талой воды и уменьшения повреждения конструкций вследствие обмерзания фасадов и крыш.
Система стаивания снега и льда должна устанавливаться вдоль кромки крыши или в местах, где существует риск накопления льда и снега. Предотвращение повреждений в желобах и водосточных трубах достигается благодаря эффективному и свободному сливу талой воды, что обычно свидетельствует об удовлетворительной работе системы.
Электронные терморегуляторы DEVIreg™ гарантируют достижение оптимальных результатов при минимально возможном потреблении энергии. Такие результаты обеспечиваются высокоточными показаниями погодных датчиков и работе терморегуляторов, обеспечивающих автоматический контроль нагрева путем включения/выключения системы в нужное время.
Типичными областями применения являются кровельные конструкции, водосточные желоба крыш, водосточные трубы, плоские крыши и ендовы (место стыка двух скатов).
Преимущества
•Безопасный вход и выход из здания –
нет риска образования или падения сосулек в холодное время года, что приводит к травмам или повреждению транспортных средств или другого имущества.
•Разгрузка кровельных конструкций
– снижает риск обрушения кровли изза дополнительных снеговых нагрузок или повреждения водосточных желобов крыши и водосточных труб вследствие нагрузок от обледенения.
•Снижение затрат на восстановительный ремонт после зимнего сезона – за счет сохранения фасадных стен в сухом состоянии, т.к. система DEVI обеспечивает безопасное удаление воды с крыши в холодное время года.
•Решение, исключающее необходимость проведения обслуживания при 20-летней полной гарантии нагревательных кабелей постоянной мощности, включает в себя цену изделия и все расходы на ремонт.
•Экономичное и энергосберегающее решение – предназначенное для различных погодных условий и автоматического
режима работы, основанного на кругло-
суточном мониторинге и удалении льда и снега, что обеспечивает окупаемость системы всего за одну снежную зиму.
4 Руководство по применению · Установки для кровли. Защита от замерзания · VGLUE150 · ©DEVI
2. Описание системы
Когда зимнее солнце растаплива- |
старых домов, например, в |
трафиолетовому (УФ) излучению |
|||
ет снег и лед, на холодных краях |
случае обогреваемых верхних |
• Автоматический контроль |
|||
крыши и водосточных желобах |
чердачных этажей, и |
• Приоритетные зоны при ограни- |
|||
начинают формироваться сосульки, |
• на крышах, где снеговые нагруз- |
ченной подводимой мощности |
|||
которые с течением времени могут |
ки обычно превышают несущую |
Монтаж |
|
||
нанести серьезный ущерб зданию, а |
способность существующей |
|
|||
|
|
||||
также представляют опасность для |
конструкции кровли. |
DEVIsnow™ 20Т, |
|||
транспортных средств и прохожих. |
В случае суровых погодных ус- |
DEVIsnow™ 30Т, |
|||
Прежде всего, во избежание всего |
ловий или при наличии воды и |
DEVIiceguard™ 18, |
|||
вышеупомянутого и чтобы не зани- |
грязи со снегом и льдом, кабели |
DEVIfast™ монтажная лента. |
|||
маться удалением льда вручную, не- |
DEVIsnow™ обеспечивают, при |
|
|
||
обходимо установить нагревательные |
необходимости, постоянную мощ- |
Эффективность |
|||
кабели во всех водостоках, таких как |
ность, тогда как саморегулирующи- |
Экономия 50-80% при использо- |
|||
ендовы, желоба и водосточные трубы. |
еся кабели DEVIiceguard™ представ- |
вании интеллектуального термо- |
|||
Необходимо защитить от обмерзания |
ляют собой гибкую малоразмерную |
регулятора DEVIreg™ 850. |
|||
саму крышу в местах, где могут воз- |
инженерную систему. |
|
Терморегулятор улучшает ха- |
||
никать такие проблемы, например: |
Возможности |
|
рактеристики системы с кабелем |
||
• на южных карнизах |
|
• Исключаются расходы по устра- |
DEVIiceguard™ в отношении потре- |
||
• под стеклянными крышами / |
нению повреждений, возникаю- |
бления электроэнергии. |
|||
мансардными окнами |
|
щих в зимнее время |
|
|
|
• на 1-1,5 м ниже уровня крыши |
• Незаметные кабели, стойкие к уль- |
|
|
||
Край крыши / Карниз |
Ендова |
|

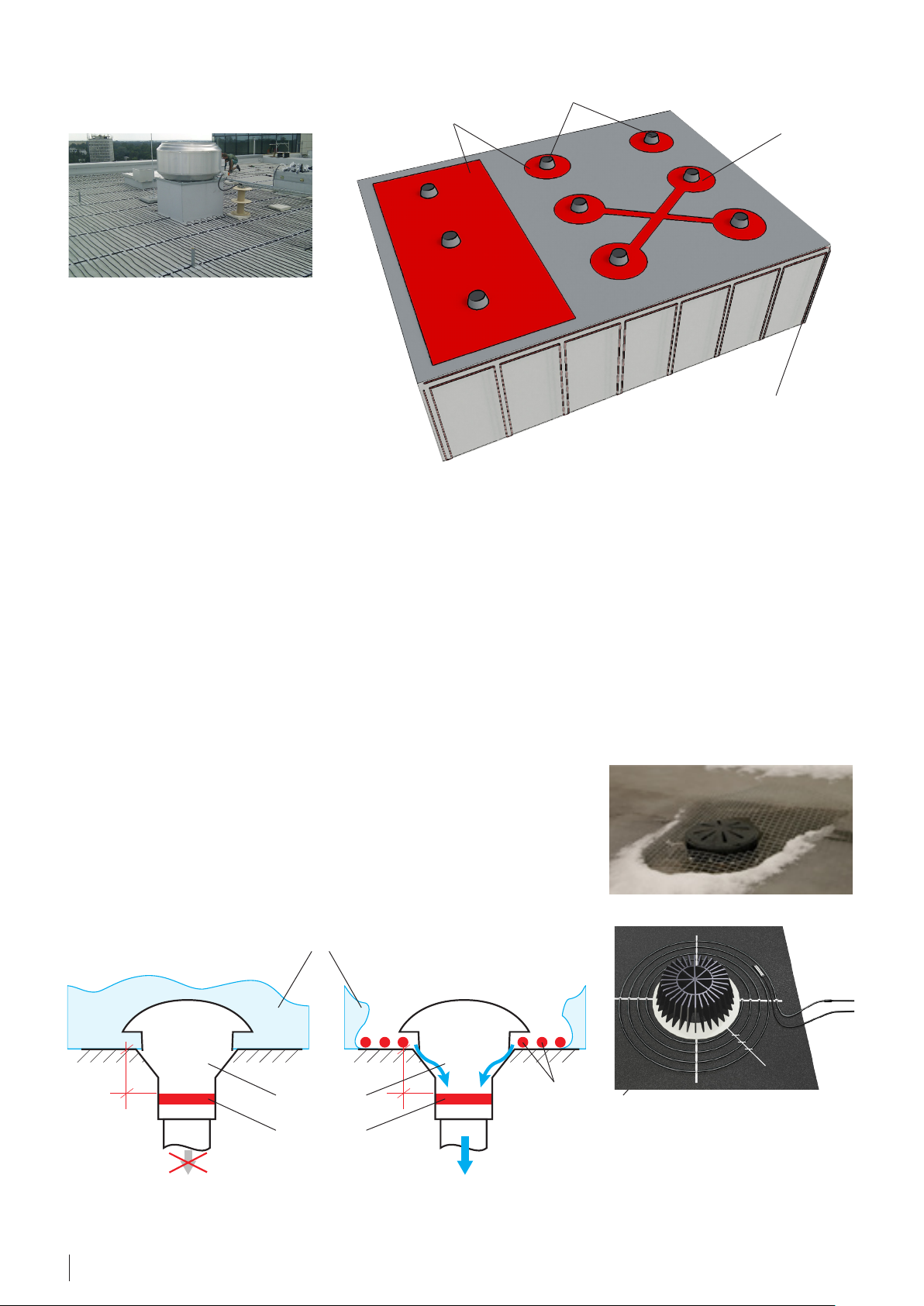

Плоская крыша с дренажем |
Крыша с перегородками |
|
DEVIclip™ Roof Hook (1) |
DEVIfast™ & DEVIfast™ Double (3) |
DEVIfast™ & DEVIfast™ Double (3) |
DEVIfast™ & DEVIfast™ Double (3) |
||
DEVIclip™ Guard Hook (2) |
DEVIclip™ C-C (4) |
|
|
DEVIclip™ C-C (4) |
|
DEVIfast™ & DEVIfast™ Double (3) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

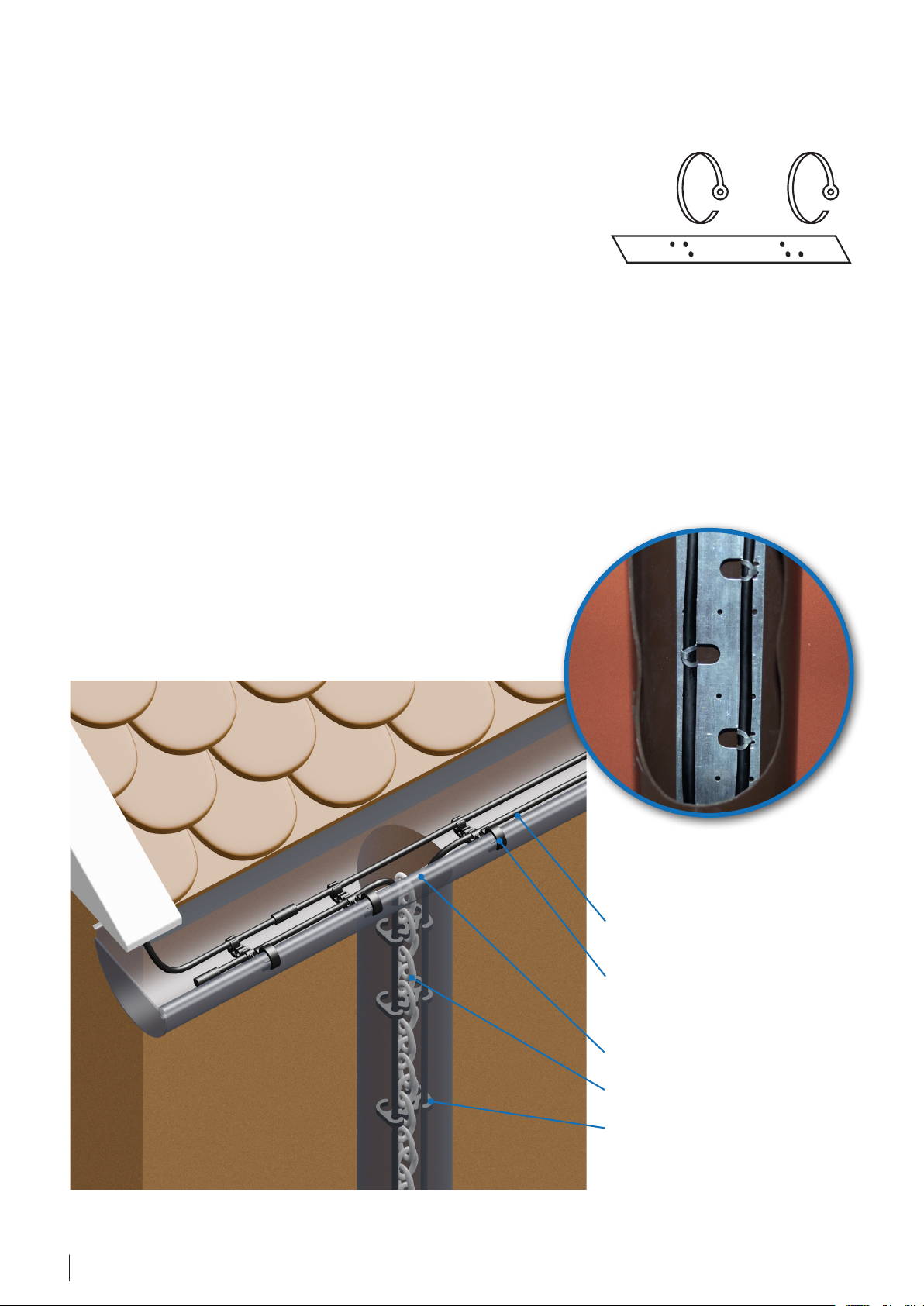

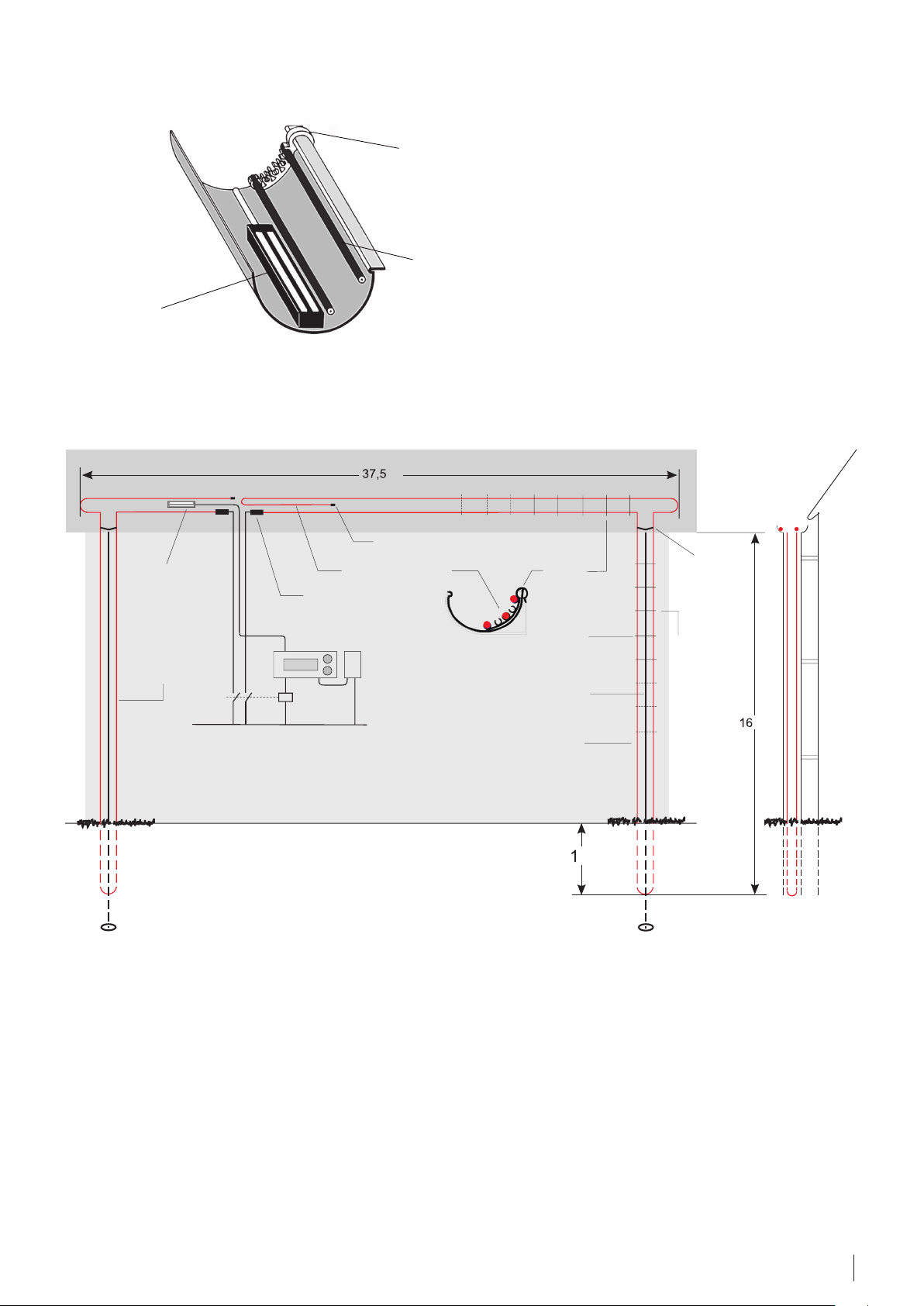

Желоб водосточный |
Водосточная труба с дренажным колодцем |
Водосточная труба с открытым концом |
||||||
DEVIclip™ Gutter (5) |
DEVIclip™ Traverse (7) |
|
|
DEVIclip™ Relief (9) |
||||
DEVIfast™ (6) |
DEVIfast™ Double (8) |
|
|
DEVIfast™ Double (8) |
||||
|
|
Chain / Entlastungseil (10) |
Chain / Entlastungseil (10) |
|||||
(1) |
Крепление пластиковое для монтажа кабеля |
(5) |
Крепление пластиковое для монтажа кабеля |
(9) Крепление винтовое для монтажа кабеля на |
||||
|
на поверхности кровли |
|
|
|
|
в желобах |
тросе в водосточной трубе |
|
(2) |
Крепление пластиковое для монтажа кабеля |
(6) |
Монтажная лента |
(10) Цепь / Рельефный канат |
||||
|
на поверхности и на краю кровли |
(7) |
Крепление пластиковое для монтажа кабеля |
|
||||
(3) |
Двойная монтажная лента |
|
|
на поперечных ребрах |
|
|||
(4) |
Пластиковая монтажная лента |
|
|
(8) |
Двойная монтажная лента |
|
Руководство по применению · Установки для кровли. Защита от замерзания · VGLUE150 · ©DEVI 5
3. Выбор продукта
3.1 Нагревательные элементы
Нагревательные кабели |
Нагревательный кабель |
DEVIsafe™ 20T и DEVIsnow™ 30T: |
DEVIiceguard™ 18: |
Нагревательный кабель DEVIsafe™ |
Нагревательный кабель |
20T / DEVIsnow™ 30T – двухжильный |
DEVIiceguard™ 18 является саморегу- |
резистивный нагревательный кабель |
лирующимся нагревательным кабе- |
соответствует требованиям стандар- |
лем (SLC) параллельного включения, |
та IEC 60800: 2009 и обладает высокой |
обладающим высокой стойкостью |
стойкостью к УФ-излучению. Готовый |
к УФ-излучению. Намотанный на |
набор содержит соединительную |
бобину кабель можно обрезать до |
коробку и холодный конец кабеля |
нужной длины либо можно вос- |
длиной 2,5 м. Конструкция кабеля с |
пользоваться готовым вариантом |
напряжением питания 230 В и 400 |
исполнения. |
В обеспечивает безопасную, эф |
|
фективную и экономичную установку. |
Способность саморегулиро- |
|
вания кабеля гарантирует |
|
увеличение или уменьшение |
|
линейной мощности кабеля |
|
в зависимости от температу- |
|
ры окружающей среды. |
|
Нагревательный кабель является |
|
гибким и удобным при монтаже, т.к. |
DEVIsafe™ 20T/DEVIsnow™ 30T |
его можно обрезать до нужной дли- |
3.2. Контроль
Системы защиты от замерзания различны и требуют применения терморегуляторов различных типов. Терморегуляторы DEVIreg™ имеют полный набор функций управления системами нагрева, ообеспечи вающие стаивание снега и льда любого типа, и позволяют присоединять внешние сенсорные датчики для измерения температуры воздуха или грунта, а также для контроля условий влажности.
Электронные терморегуляторы обладают высокой скоростью реагирования и стабильностью результатов измерений. Правильность выбора терморегулятора и точность автоматического управления существенно влияют на надежность и энергопотребление системы нагрева.
Линейка терморегуляторов предназначена для применения во внешних системах, и содержит следующие модели: DEVIreg™ 316, DEVIreg™ 330, DEVIreg™ 610 и DEVIreg™ 850.
Электронный терморегулятор DEVIreg™ 850
Двухзонный регулятор рекомендуется установить для системы защиты от замерзания.
Он имеет внешний источник питания постоянного тока напряжением 24 В. Четыре входящие в систему датчики влажности и температуры на крыше могут быть соединены с терморегулятором, обеспечивая оптимальное управление системой нагрева.
По сравнению с установками, в
DEVIreg™ 850 |
Датчик влажности на крыше |
ны по месту и проложить непосредственно на крыше или в системе водосточных желобов.
DEVIiceguard™ 18
которых применяются обычные измерения температуры, этот терморегулятор позволяет снизить затраты на энергопотребление до 75% (см. 3.2.1).
Датчик влажности и температуры на крыше
Датчик влажности и температуры со встроенным нагревательным элементом для таяния снега. Все измеряемые значения отличаются высокой точностью, что обеспечивает интегрированный процессор датчика, кроме того используются цифровые, а не аналоговые, данные измерений, а вычисления проводятся по заданным значениям. Датчик оснащен 15-метровым кабелем для подключения к терморегулятору.
DEVIreg™ 316, DEVIreg™ 610
6 Руководство по применению · Установки для кровли. Защита от замерзания · VGLUE150 · ©DEVI
3.2.1 Подробное описание термо- |
Варианты конфигурации |
регулятора DEVIreg™ 850 |
|
|
DEVIreg™ 850 может управлять |
Микропроцессорный терморегуля- |
двумя независимыми установками |
тор DEVIreg™ 850 является полностью |
с максимум 4-мя датчиками, сое- |
автоматическим, цифровым элек- |
диненными в различных конфигу- |
тронным устройством. Его работа ос- |
рациях, т.е. двумя независимыми |
нована на проведении комплексных |
системами или двумя зонами в |
цифровых измерений с использова- |
одной системе, но с отдельными |
нием датчиков температуры и влаж- |
величинами общей мощности. |
ности. Одновременные замеры влаги |
|
и температуры позволяют регулятору |
Кроме того, можно установить прио- |
сэкономить до 75% энергии, по срав- |
ритеты для обеих зон. Так, одной зоне |
нению с системами, основанными на |
можно установить более высокий |
измерении только температуры. |
приоритет, а другой – более низкий. |
Цифровые датчики обеспечивают |
Зона с более низким приорите- |
более высокую точность, по срав- |
том будет активироваться после |
нению с аналоговыми. В результате, |
отключения зоны с более высо- |
система защиты от замерзания с |
ким приоритетом. Таким образом, |
терморегулятором DEVIreg™ 850 обе- |
можно уменьшить потребность в |
спечивает более высокий уровень |
имеющийся мощности для системы |
функциональности и более низкие |
защиты от замерзания. |
эксплуатационные расходы. Поэто- |
|
му рекомендуем использовать этот |
Интуитивное меню терморегу- |
тип терморегулятора для установок |
лятора позволяет осуществлять |
общей мощностью свыше 5 кВт или |
простые настройки. Подробные |
для любых небольших установок, где |
инструкции и характеристики |
предпочитаемым фактором является |
устройства приведены в каталоге |
оптимальное использование элек- |
данных по безопасности и руковод- |
троэнергии. |
ствах по монтажу соответствующих |
|
датчиков и регуляторов. |
Примечание: При подключении более двух датчиков необходим дополнительный источник питания.
Потребление энергии
Контроль нескольких параметров оказывает влияние на потребление энергии. Энергия не потребля-
ется в холодную сухую погоду
– важное значение имеет использование датчиков влажности, поскольку это позволяет выключать систему в холодные сухие дни и не потреблять лишнюю энергию.
Потребление энергии будет меньшим, если систему разделить на зоны с различным влиянием погодных условий – разделение площади на 2 зоны – например, Север и Юг – позволяет экономить энергию, когда южная сторона
свободна ото льда и стаивание снега происходит здесь быстрее под действием солнечного тепла.
Продолжительность работы (в часах) для различных систем управления. Пример – Зальцбург, Австрия, зима 2005/2006
Регулятор |
Параметры датчиков |
|
Источник данных |
Часы |
Индекс |
|
|
|
|
|
|
DEVIreg™ 850 |
Температура воздуха ниже +3 °C |
Результаты |
535 |
1 |
|
плюс влажность |
|
измерений |
|||
|
|
|
|
||
|
|
|
|
|
|
DEVIreg™ 316 |
Температура воздуха от +3 °C до -7 |
°C |
Данные о погоде |
2309 |
4 |
|
|
|
|
|
|
DEVIreg™ 330 |
Температура воздуха ниже +3 °C |
Данные о погоде |
2737 |
5 |
|
|
|
|
|
|
|
- |
Не изменяется с ноября по март |
|
|
3624 |
7 |
|
|
|
|
|
|
* DEVIreg™ 850 – это высокоэффективный двухзонный терморегулятор с многоязычным меню, позволяющий измерять температуру и влажность, а также задавать зональные приоритеты в случае ограниченного энергоснабжения.
Руководство по применению · Установки для кровли. Защита от замерзания · VGLUE150 · ©DEVI 7
3.3 Дополнительные принадлежности
Пластиковые крепления для |
DEVIclip™ Guardhook, Roofhook, |
Оцинкованная стальная цепь для |
дренажных труб и крыш, пла- |
RX-C Roof Clip: |
водосточных труб и монтажная |
стиковая лента для водостоков |
|
двойная лента DEVIfast™ Double: |
крыши: |
Позволяют выполнить безопасный |
|
|
монтаж нагревательных кабелей |
Коррозионностойкая цепь, выпол- |
Пластиковый материал с повышен- |
на участках поверхности, прилега- |
ненная из оцинкованной стали, |
ной стойкостью к УФ-излучению. |
ющих к краю водосточных жело- |
для монтажа кабеля в водосточных |
|
бов на крыше. |
трубах. |
Позволяет быстро и легко осущест- |
Крепления для саморегулирую- |
|
влять монтаж кабелей, предназна- |
щихся кабелей |
|
ченных для нагрева участков кровли |
См. раздел «Монтаж саморегули- |
|
с установкой системы защиты. |
рующихся кабелей». |
|
DEVIclip™ C-C DEVIclip™ Roofhook, Gutter, Guardhook DEVIfast™ Double
3.4 Выбор изделия из общей таблицы
Изделие |
Варианты |
Описание |
|
|
|
Резистивный нагревательный |
DEVIsnow™ 20T, 230 В |
Двухжильный кабель, |
кабель DEVIsnow™ |
DEVIsnow™ 20T, 400 В |
100% экранирование, стойкий |
|
DEVIsnow™ 30T, 230 В |
к УФ-излучению, черного цвета, |
|
DEVIsnow™ 30T, 400 В |
DIN IEC 60800: 2009 M2 |
|
|
|
Резистивный нагревательный |
DEVIsafe™ 20T 230 В |
Двухжильный кабель, |
кабель DEVIsafe™ |
DEVIsafe™ 20T 400 В |
100% экранирование, стойкий |
|
|
к УФ-излучению, черного цвета, |
|
|
DIN IEC 60800: 2009 M2 |
|
|
|
Саморегулирующийся кабель |
DEVIiceguard™ 18 |
Двухжильный кабель, |
DEVIiceguard™ |
Исполнение в виде кабеля на бобине и |
сетчатый экран, стойкий к |
|
готовые наборы |
УФ-излучению, черного цвета |
|
|
DIN VDE 0254 |
|
|
|
Терморегулятор |
DEVIreg™ 850 с датчиком температуры воз- |
2x15 A, 24 V PSU, DIN-рейка |
|
духа и влажности |
-10...50 °C, 16 A, DIN-рейка |
|
DEVIreg™ 316 с настройкой минимальной / |
-10...10 °C, 16 A, DIN-рейка |
|
максимальной температуры |
-10...50 °C, 10 A, настенная |
|
DEVIreg™ 330, настройка максимальной |
установка |
|
температуры |
|
|
DEVIreg™ 610, настройка максимальной |
|
|
температуры |
|
|
|
|
Датчик |
Датчик кровли для DEVIreg™ 850 |
IP67 с кабелем датчика IP44 |
|
Датчик воздуха для DEVIreg™ 316 & 330 |
(длина 15 м, 15 кОм) |
|
|
|
Принадлежности |
DEVIfast™ Metal – Стальная оцинкованная |
“C-C” с интервалами 2,5 см |
|
монтажная лента |
|
|
|
|
Для саморегулирующихся |
Соединительная коробка |
|
кабелей (SLC) |
Набор соединительной коробки |
|
|
Набор для подключения холодного конца |
|
|
Концевая муфта |
|
|
Соединители |
|
|
|
|
8 Руководство по применению · Установки для кровли. Защита от замерзания · VGLUE150 · ©DEVI
