Instalare pe sol. Sisteme de topire a zăpezii și a gheții

Instalarea pe sol.

Sisteme de topire a zăpezii și a gheții

Ghid de aplicații

Soluții inteligente pentru un efect de durată

Vizitați site-ul devi.ro

Cuprins

1. Prezentare succintă	4
2. Descrierea sistemului	5
3. Produse	6

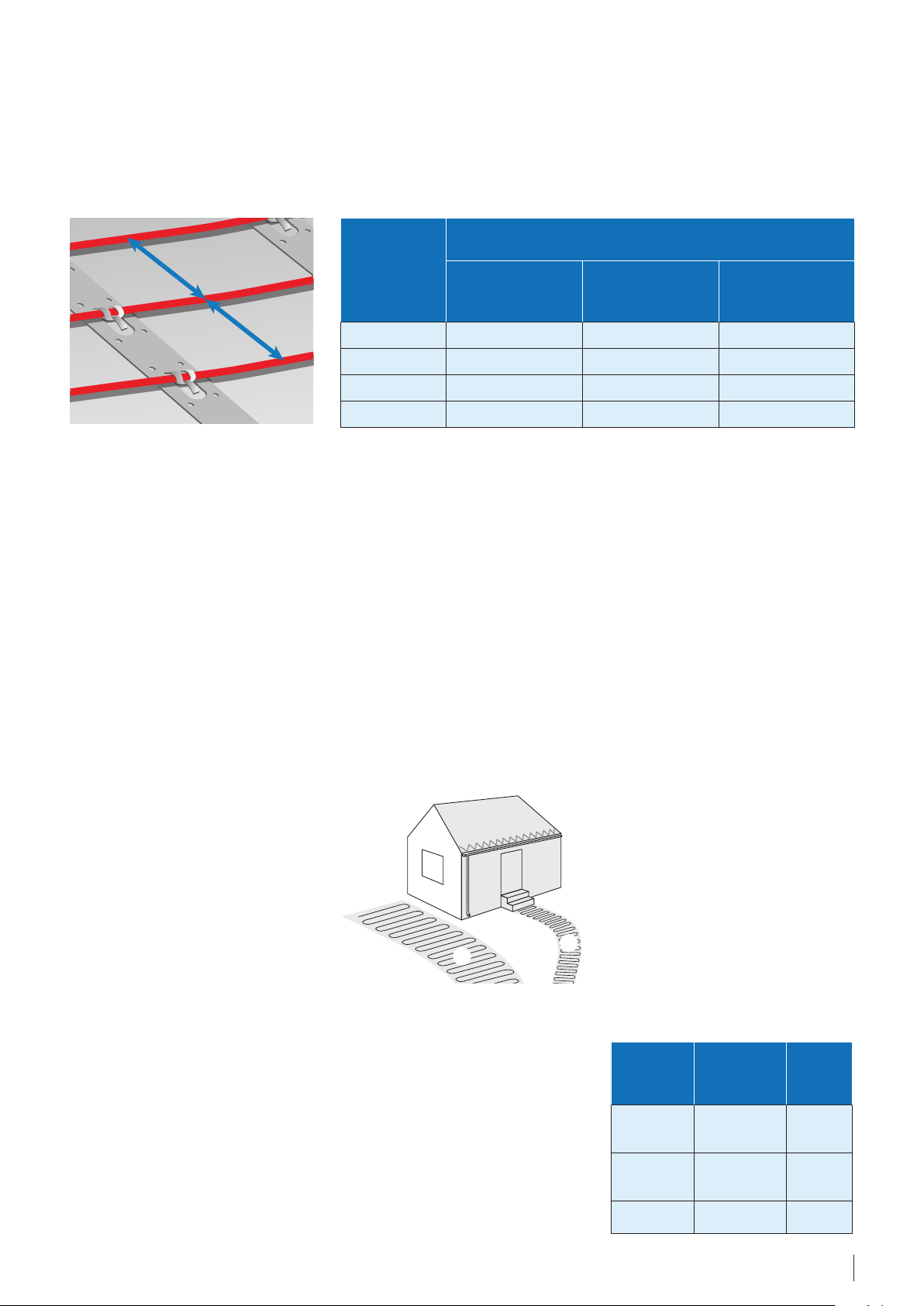

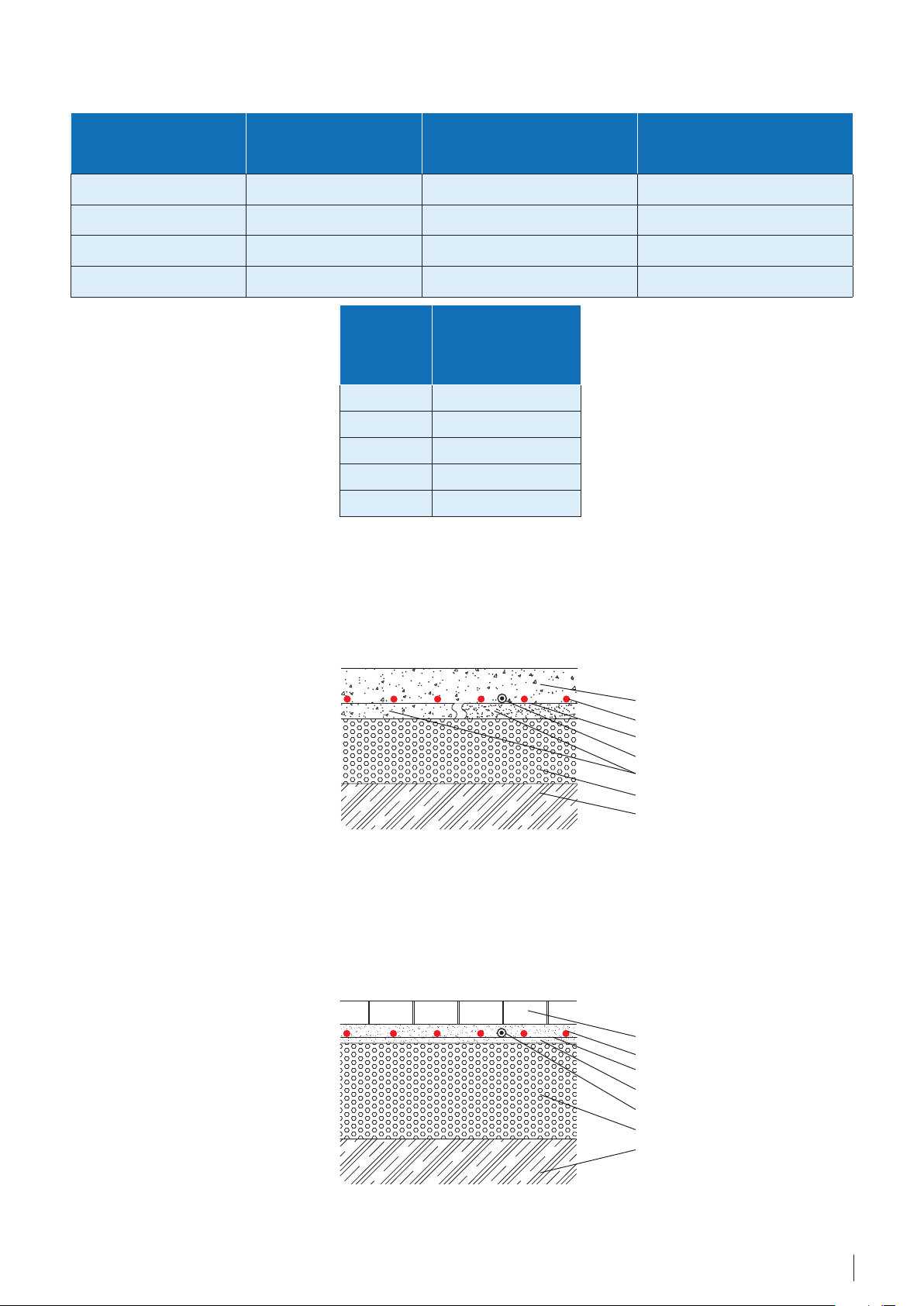

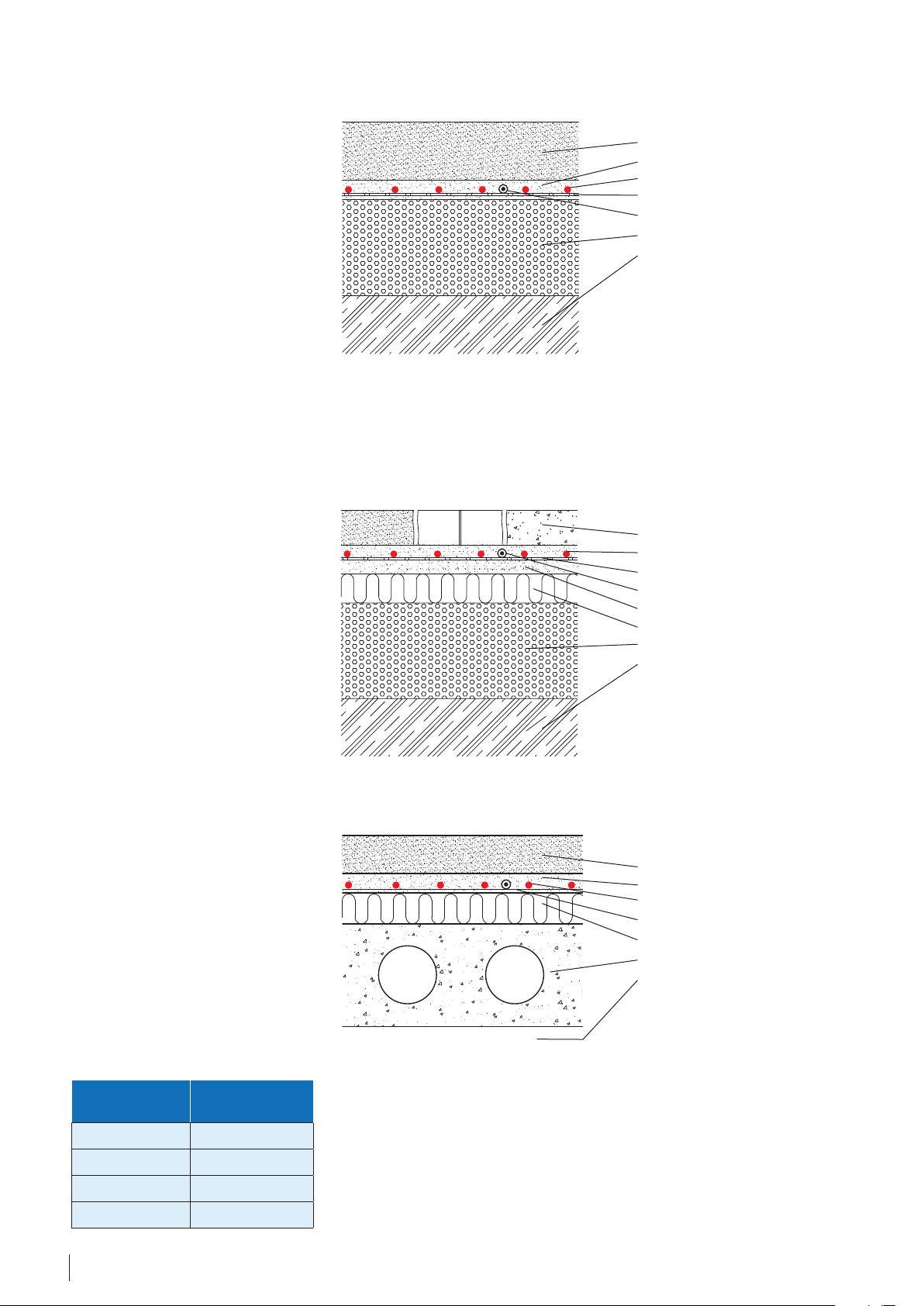

4. Construcţia sistemului	10

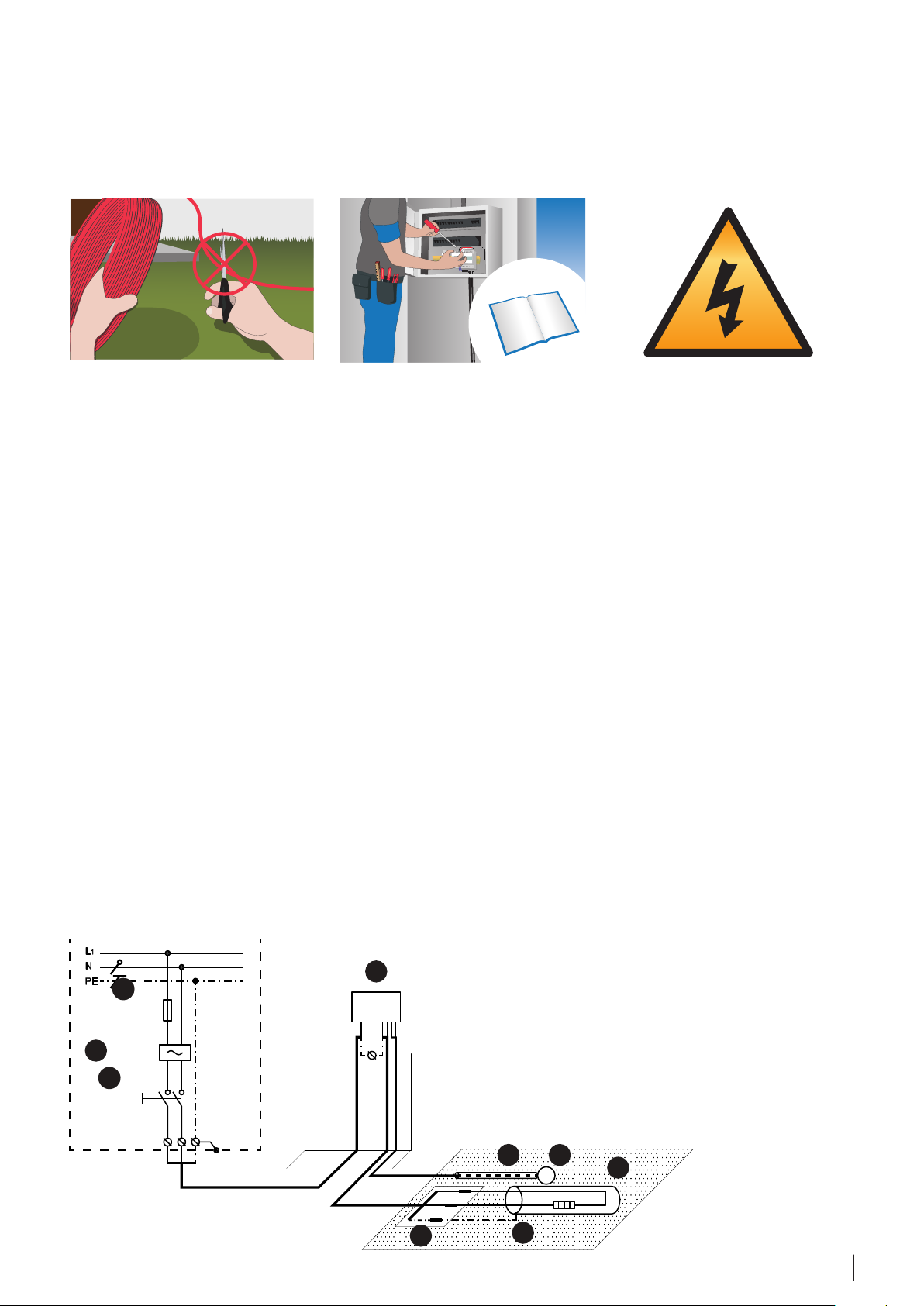

5. Instalare	15
6. Anexe	19
7. Exemple	24

Sistemul nostru de management al calităţii şi certi-

ﬁcatele de conformitate

ISO 9001		TS 16949

ISO 14001

Împreună cu respectarea deplină

a directivelor UE şi certiﬁcarea produselor

Lăsați DEVI să-și facă treaba

DEVI – o abreviere de la Dansk El-Varme Industri – a fost fondat la Copenhaga, Danemarca, în 1942. De la 1 ianuarie 2003, DEVI face parte din grupul Danfoss Group – cel mai mare grup industrial din Danemarca. Danfoss Group este una dintre cele mai mari companii la nivel mondial în domeniul încălzirii, răcirii și aerului condiționat. Personalul Danfoss Group numără peste 23.000 de angajați și oferă servicii clienților din peste 100 de țări.

DEVI este brandul european lider în sisteme de încălzire cu cabluri electrice cu o experiență de peste 70 de ani. Cablurile de încălzire sunt fabricate în Franța și Polonia, în timp ce sediul central se află în Danemarca.

Valoarea experienței

Am instalat mii de sisteme, în aproape fiecare colț al lumii. Această experiență înseamnă că vă putem da sfaturi practice privind componentele de care aveți nevoie pentru a obține cele mai bune rezultate la costuri minime.

Instalare pe sol. Sisteme de topire a zăpezii și a gheții

Acest ghid practic DEVI oferă recomandări privind proiectarea și instalarea sistemelor pentru dezgheț cu aplicare pe sol. Document conține instrucțiuni pentru instalarea cablurilor de încălzire, proprietăți electrice și variante de realizare a sistemelor.

Aplicarea acestor sfaturi DEVI vă vor asigura o soluție fiabilă şi eficientă din punct de vedere energetic care nu necesită întreținere, utilizând cabluri de încălzire de putere constantă cu o garanție de 20 de ani.

1. Prezentare succintă

Dezavantajele condițiilor meteorologice din anotimpul de iarnă

În ultimii ani, au apărut numeroase povești despre costurile financiare şi umane cauzate de condiţiile meteorologice de iarnă din ce în mai nefavorabile. Pagubele materiale, creșterea costurilor de întreținere tehnice, scăderea productivităţii, creșterea primelor de asigurare, şi a numărului de accidente în care sunt implicaţi oameni sau alte probleme mai grave reprezintă dezavantajele principale.

Instalarea sistemelor pentru topirea gheții și a zăpezii DEVI oferă o soluție fiabilă pentru a rezolva problemele legate de condiţiile meteo din anotimpul de iarnă.

Sisteme instalate pe sol – o linie de produse de primă clasă

Utilizând cablurile de încălzire și covorașele DEVI controlate de termostate electronice cu senzori de umiditate, puteți asigura o protecție cu costuri reduse a zonelor mai mari, cum ar fi parcări, rampe sau pasarele spre clădiri. Sistemul oferă confort și securitate, economisind timpul unei munci fizice dificile.

Unul dintre avantajele cele mai importante ale acestui sistem este obţinerea unui rezultat rapid și, în consecință, este soluția eficientă pentru topirea gheții și a zăpezii.

Avantaje

•Îndepărtarea efecientă a zăpezii – suprafața rămâne mereu curată, fără gheață și zăpadă

•Nu este nevoie să curățați zăpada manual şi să puneți pe sol sare.

•Zonele de lucru și circulația persoanelor se desfășoară fără dificultate.

•Sistemul flexibil pentru majoritatea tipurilor de materiale de acoperire

•Reducerea costurilor pentru reparația materialelor de acoperire după anotimpul de iarnă

•Protecția mediului împotriva deteriorării provocate de utilizarea amestecurilor de sare și a antigelului

•Curățarea continuă a zăpezii

•Controlul inteligent a două zone cu un consum redus de energie

•Prioritizare – posibilitatea deciziei privind reducerea puterii de ieșire

•Sistemul care nu necesită întreținere tehnică, cu o garanție de 20 de ani pentru cabluri

4 Ghid de aplicații·Instalare la sol. Sisteme de topire a zăpezii și a gheții · VGLUG146 · ©DEVI

2. Descrierea sistemului

Obiectivul principal al sistemului este topirea și îndepărtarea zăpezii și a gheții de pe suprafața solului.

De cele mai multe ori, instalațiile de topire a zăpezii DEVI destinate pentru instalarea pe sol, sunt folosite în parcări, drumuri de acces, trotuare, trepte exterioare, platforme de încărcare, rampe, poduri şi zone de drenaj. Cu ajutorul cablurilor speciale de încălzire se poate topi chiar și zăpada și gheața de pe suprafețele de asfalt turnat.

Atunci când cablurile de încălzire sunt instalate pe sol pentru topirea zăpezii sau a gheții, siguranța și costurile reduse sunt principalele beneficii obținute.

Acest lucru se poate face manual sau printr-o metodă mai convenabilă – cu ajutorul sistemelor electrice pentru topirea zăpezii și a gheții controlate cu ajutorul termostatului și al senzorilor de temperatură și umiditate, care pot asigura controlul în 2 zone simultan. Fiind inactive pe timp de vreme rece, dar uscată, controlul a 2 zone vă

permite să economisiți costurile de energie și să reduceți cheltuielile.

Sistemul automat de topire oferă curățarea suprafeței de zăpadă, făcând-o potrivită pentru circulație în orice moment din zi sau noapte.

În caz de instalare a sistemelor de topire a zăpezii și gheții pe pantele abrupte, poate fi nevoie de jgheaburi pentru scurgerea apei în partea de jos a pantei. De asemenea, este necesar, să fie asigurată protecția sistemul de drenaj împotriva înghețului.

Ghid de aplicații Instalare pe sol. Sisteme de topire a zăpezii și a gheții · VGLUG146 · ©DEVI

3. Produse

Sistemul electric de încălzire este alcătuit din două componente principale:

•Element de încălzire – cablu sau covoraş de încălzire;

•Termostat cu senzor de temperatură sau regulator/controlor cu senzor (senzori) de temperatură și umiditate.

Cablurile și covorașele de încălzire pentru aplicare pe sol, de obicei, se instalează într-o structură de beton sau într-un amestec adeziv special sub plăci.

Cablurile și covorașele de încălzire DEVI pentru aplicare la sol sunt concepute pentru instalarea în construcţia de beton sau într-un amestec adeziv special sub plăci.

Grosimea standard a stratului superior / final al betonului pentru instalații exterioare este de cel puțin 5 cm. Cu toate acestea, grosimea trebuie să corespundă cu proiectul de acoperire pe sol sau cu standardele şi normele locale. Cablurile de încălzire utilizate pentru instalare pe sol, sunt cabluri rezistive monofilare sau bifilare. Cele mai multe cabluri și covorașe sunt livrate sub formă de seturi de elemente de încălzire gata de instalare având o anumită lungime prestabilită (de exemplu, 7, 10, 15 până la 229 m), cu un cablu de conectare (conductorul sau capătul rece) și cuplaje ermetice (de conectare sau finale).

Gama de cabluri de încălzire de putere liniară pentru aplicare terestră de obicei are 15-30 W/m. Cablurile DEVI fabricate au o putere de 18, 20 și 30 W/m (pentru 230 și 400 V).

Covorașele de încălzire livrate au o putere de 300 W/m2.

Majoritatea cablurilor DEVI sunt fabricate și omologate în conformitate cu cele mai recente cerințe IEC 60800:2009 pentru produse de putere mecanică din clasa M2 (pentru structuri exterioare din beton).

Tipul principal de cablu de încălzire DEVI – este cablul de încălzire bifilar. Construcţia unui cablu modern cu bifilar DEVIflex™ este prezentată pe figura de mai jos.

Elemente de încălzire

Pentru sistemele de dezghețare pot fi folosite următoarele tipuri de elemente de încălzire rezistive (putere constantă).

Cabluri de încălzire:

•Cablul bifilar DEVIflex™ 18T și DEVIflex™ 20T (230 V);

•Cablul monofilar DEVIbasic™ 20S (230/400 V);

•Cablul monofilar DEVIbasic™ pe tambur (max. 400 V);

•Cablul bifilar DEVIsafe™ 20T (230/400 V);

•Cablul bifilar DEVIsnow™ 20T și DEVIsnow™ 30T (230/400 V);

•Cablul monofilar DEVIsnow™ pe tambur (max. 400 V);

•Cablul bifilar DEVIasphalt™ 30T (400 V);

Covorașe de încălzire:

•DEVIsnow™ 300T bifilar (230/400 V);

•DEVIasphalt™ 300T bifilar (230/400 V).

Nota. Cifra de la sfârșitul denumirii cablului sau a covorașului reprezintă puterea acestuia pe o unitate de lungime – W/m sau pe o unitate de suprafață – W/m2 la 230 V sau 400 V. Litera„T” înseamnă cablu/covoraş

bifilar (Twin), litera„S” – cablu/covoraş monofilar (Single).

zire pentru sistemele de dezghețare la sol sunt cablurile de încălzire DEVIbasic™, Deviflex™ și DEVIsafe™ 20T și covoare de încălzire DEVIsnow™ 300T.

DEVIflex™. Este un cablu de încălzire bifilar, complet ecranat pentru instalare în beton, pentru încălzirea conductelor, etc. Cablul respectă standardul IEC 60800:2009 Clasa M2 și este prevăzut pentru instalarea cu un risc ridicat de deteriorare mecanică. El se livrează ca un set cu lungimea conductorului rece de 2,3 m, cuplaje ermetice (de conectare şi finale).

Diametrul cablului Ø 6,9 mm. Cablul este disponibil în execuție pentru sursa de alimentare de 230 V.

Cablurile sunt disponibile cu puterea liniară de 18 și 20 W/m (230 V).

Lungimea cablului:

DEVIflex™ 18T: 7-170 m ;

DEVIflex™ 20T: 7,1-163 m.

DEVIflex™

Cablurile rezistive DEVI asigură o utilizare sigură, eficientă și economicoasă a acestora pe sol.

Pentru a asigura o durată lungă de viață și o calitate corespunzătoare, toate cablurile sunt atent verificate din fabrică, făcându-se inclusiv teste de rezistență activă, teste de rezistență a izolației și teste a calității materialelor. Cele mai răspândite elemente de încăl-

Izolație interioară din polietilenă ( XLPE) Element de încălzire (conductor rezistiv)

DEVIbasic™. Acesta este un cablu de încălzire monofilar ecranat care respectă standardul IEC 60800:1992 Clasa C și este destinat pentru instalarea în beton, încălzirea țevilor, etc. Cablul este livrat în set cu conductoare cu capete reci de 2 x 3m și 2 cuplaje ermetice.

Acoperire externă de PVC

Ecran de protecție din folie (aluminiu) Fir protector (împământare)

Construcția cablului de încălzire DEVIflex™

6 Ghid de aplicații·Instalare la sol. Sisteme de topire a zăpezii și a gheții · VGLUG146 · ©DEVI

Diametrul cablului este Ø 5,5 mm.

DEVIbasic™ 20S este disponibil cu o capacitate de 20 W/m în două variante: pentru o sursă de alimentare de 230 și de 400 V.

Lungimea cablului:

DEVIbasic™ 20S, 230 V: 9-228 m; DEVIbasic™ 20S, 400 V: 56-229 m.

Setul DEVIbasic™ 20S

DEVIbasic™ pe tambur este disponibil pentru tensiune de max. 400 V și putere liniară care nu depășește 20 W/m.

Gama disponibilă cu rezistență specifică de Ohm/m:

0,0134-34,1 Ohm/m.

nea, instalat pe sol. Teaca exterioară este rezistentă la radiații UV şi izolație a conductorului FEP. Cablul respectă standardul IEC 60800:2009 Clasa M2 și este destinat instalării în zone cu risc ridicat de deteriorare mecanică. Cablul se livrează sub formă de seturi cu conductor rece de 2,5 m, conectori ermetici de cuplaj și finali.

Cable diameter is Ø 7 mm.

Cablul cu putere de 20 W/m și 30 W/m se livrează în două variante: pentru surse de alimentare 230 și 400 V. Lungimea cablului:

DEVIsnow™ 20T, 230 V: 12-205 m; DEVIsnow™ 30T, 230 V: 8,5-215 m.

Covorul de încălzire bifilar DEVIsnow™ 300T este recomandat pentru instalare pe teren rapidă, ușoară și în condiții de siguranță.

DEVIbasic™ pe tambur

DEVIsafe™. Este un cablu de încălzire bifilar complet ecranat pentru instalare pe suprafețe ale acoperișului, în jgheaburi, burlane și în sol. Cablul are un înveliș exterior rezistent la raze UV, care respectă standardul IEC 60800:2009 Clasa M2, și este destinat instalării în zone cu risc ridicat de deteriorare mecanică. Cablul se livrează sub formă de seturi cu conductor rece de 2,5 m, conectori ermetici de cuplaj și finali.

Diametrul cablului este de Ø 7 mm. Cablul cu putere de 20 W/m se livrează în două variante: pentru surse de alimentare 230 și de 400 V.

Lungimea cablului:

DEVIsafe™ 20T, 230 V: 6-194 m; DEVIsafe™ 20T, 400 V: 21-205 m.

DEVIsnow™. Este un cablu de încălzire bifilar complet ecranat pentru instalare mai ales pe acoperișuri, în jgheaburi, burlane. Acesta poate fi, de aseme-

DEVIsnow™

Covoraşul este disponibil în două variante cu tensiune de alimentare de 230 V și de 400 V.

Puterea de ieșire 300 W/m² la 230/400 V. Lățimea covorului – 0,5, 0,75 și 1 m.

Mărimi disponibile:

pentru o lățime de 0,5 m: 12,1 m² pentru 230 V și 1,7-7,3 m² pentru 400 V; pentru o lățime de 0,75 m: 1,4-12 m² pentru 230 V și 3,2-28,2 m² pentru 400 V; pentru o lățime de 1 m: 3,12 m² pentru 230 V și 6-19 m² pentru 400 V.

Covorul DEVIasphalt™

DEVIasphalt™. Cablurile și covoraşele au o calitate extrem de ridicată, fiind realizate din cablu bifilar complet ecranat (360°) şi cu un înveliș exterior rezistent la razele UV.

Este special destinat instalării în asfaltul turnat cu o temperatură maximă de 240°C.

DEVIasphalt™

Pentru mai multe informații, consultați Ghid de punere în aplicare„Instalarea pe asfalt. Sisteme de topire a zăpezii și a gheții”.

Covorul DEVIasphalt™

Fixare

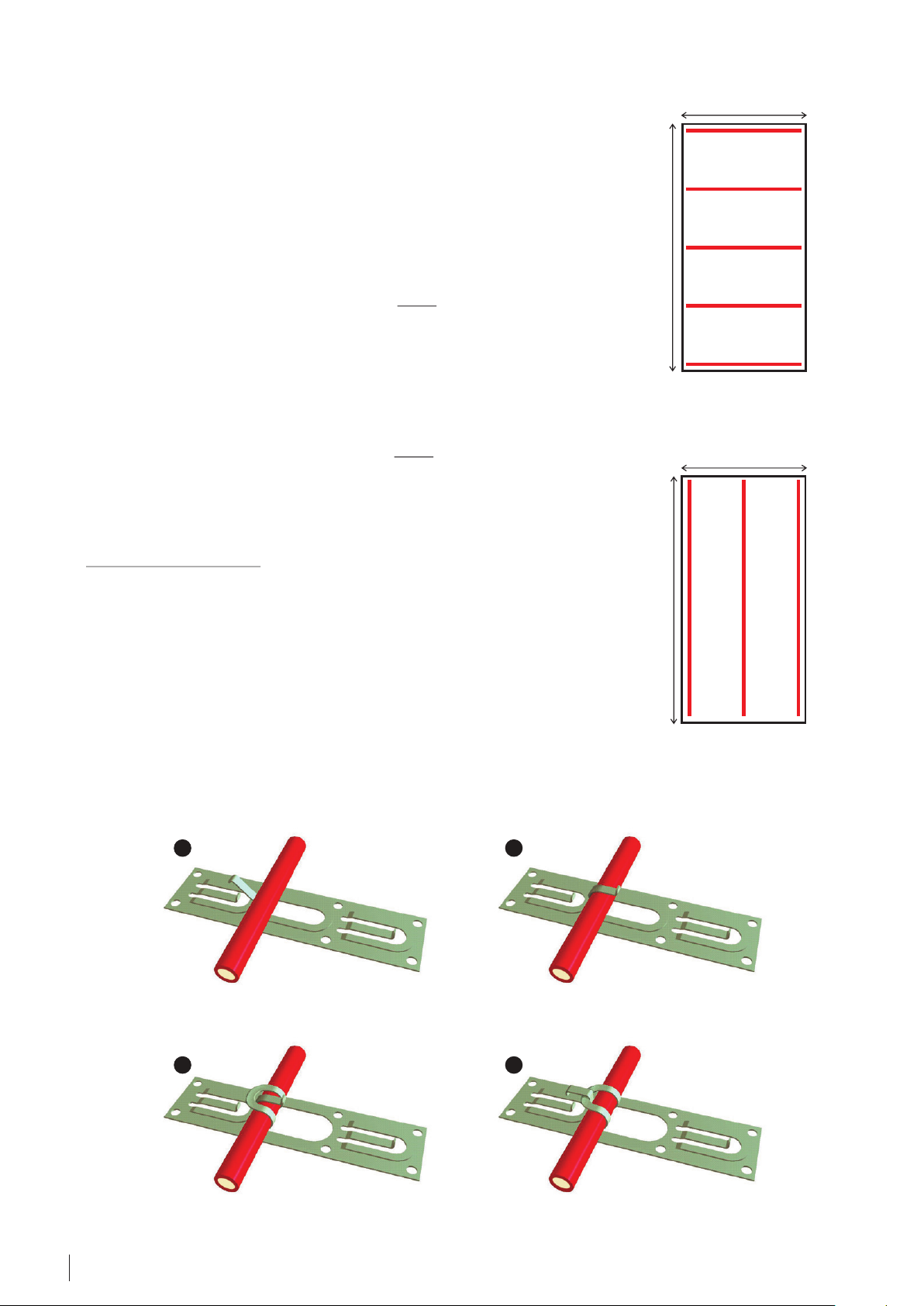

În cazul utilizării cablurilor de încălzire, se recomandă folosirea benzii de montaj pentru fixarea cablului la bază, cum ar fi banda de montaj din metal galvanizat DEVIfast™ (vezi. Anexa A.2). Cablul se fixează la sol (de exemplu, cu cuie), în linii paralele, de obicei, la intervale de 50 cm sau cu rata de 2 metri de bandă pe pe un metru pătrat de instalare a cablului.

Același lucru este valabil şi pentru benzile de montare de plastic DEVIclip™ C-C și Montagestege™.

Pentru fixarea rapidă a cablului la plasă metalică, se recomandă să se utilizeze fixatori din plastic DEVIclip™ Twis.

DEVIfast™

DEVIclip™ C-C

Montagestege™

DEVIclip™ Twist

Comandă

Sistemele de topire a zăpezii și a gheții diferă unul de altul și necesită instalarea diferitelor tipuri de termostate/ regulatoare.

Termostatele şi regulatoarele DEVIreg™ sunt echipate cu un set complet de funcții pentru a gestiona toate tipurile de sisteme de dezgheţare şi permit conectarea senzorilor externi pentru măsurarea temperaturii solului, precum și controlul umidității.

O gamă largă de dispozitive de control cu instalarea sistemelor exterioare în sol includ:

•Termostat cu senzor de temperatură – DEVIreg™ 330 (5...45°C), DEVIreg™ 610;

•Controler cu senzor încorporat (senzori) de temperatură și umiditate – DEVIreg™ 850.

Pentru a gestiona sistemele simple sau de putere redusă, este recomandat termostatul cu senzor de temperatură la sol. Termostatul DEVIreg™ 330 (5...45°C), cu montare pe șină DIN, se recomandă ca soluție standard.

Se permite, de asemenea, utilizarea termostatului DEVIreg™ 610, IP44 pentru montarea pe perete/țeavă. Ca o alternativă, pentru a controla zone mici în apropierea caselor particulare, etc., se poate utiliza termostatul de cameră montat pe perete DEVIreg™ 130.

Toate tipurile de termostate specificate mai sus sunt dotate cu senzor de temperatura cu un fir – NTC 15 kOhmi la 25°C, 3 m.

Pentru a controla sistemele de topire a zăpezii, în special sistemele de putere mare, cea mai bună soluție va fi regulatorul/controlorul DEVIreg™ 850 cu senzori integrați de monitorizare a temperaturii și a umidităţii solului/ acoperișului.

DEVIreg™ 850 – este un controler pentru două zone cu capacitatea de a putea

fi conectați până la 4 senzori pentru a asigura un control maxim al sistemelor de încălzire instalate în exterior. În comparație cu instalațiile care utilizează senzori convenționali de măsurare a temperaturii solului, regulatorul acesta permite reducerea costurilor de energie până la 40%.

Zonarea permite economisirea
energiei
DEVIreg™ 850 permite împărțirea
suprafeței în 2 zone, de exemplu, de
nord și de sud. În acest fel, se asi-
gură economisirea energiei atunci
când partea de sud se eliberează
mai repede de gheață și zăpadă în		B
lumina razelor solare.	A	B
lumina razelor solare.	A

Prioritizare – pentru cabluri cu restricții ale puterii de ieșire

Aveți posibilitatea să setați prioritatea fiecărei zone, de exemplu, în condiții de capacitate redusă. Astfel, încălzirea zonei cu zăpadă sau gheață se va efectua cu prioritate.

DEVIreg™ 330 (5…45 °C)

în set cu senzor cu fir

DEVIreg™ 850 cu senzor de sol

DEVIreg™ 610

DEVIreg™ 130

B B
