Techninis aprašymas
„Danfoss Icon™ “ valdiklis, 230 V
Aprašymas
Užsakymas
Danfoss Icon™ 230V valdiklis yra jungčių dėžutė,
skirta naudoti kolektorinėse vandeniu šildomų
grindų sistemose, naudojant 230 V termostatus ir
pavaras.
Prie Icon™ 230V valdiklio galima prijungti iki 14 terminių pavarųkartu sumaks.8 kambario termostatais. Jame yra 230 V aktyvūs kontaktaicirkuliacinio
siurblio valdymui ir nuo įtampos laisvi kontaktai
katilo valdymui. Relės įjungiamos, kai vienam ar ke-
Gaminys Kištuko tipas Kodas
„Danfoss Icon™“, 230 V, 8 zonos, „bazinė versija“ F 088U1030
„Danfoss Icon™“, 230 V, 8 zonos, „atnaujinta versija“ F 088U1031
„Danfoss Icon™“, 230 V, 8 kanalai, „bazinė versija“, CH J 088U1032
„Danfoss Icon™“, 230 V, 8 zonos, „atnaujinta versija“, CH J 088U1033
liems termostatams reikia šilumos.
Atnaujintaversija taip pat palaiko atostogų ir vėsinimo režimus, kuriuos galima valdyti 230 V signalu,taip pat ir LED indikatorius, kurie rodo, kadakontaktai yra aktyvūs.
Dėl paprasto gnybtų išdėstymo ir aiškaus varžtų
gnybtų žymėjimo montuoti labai paprasta.
VDMBB121
© Danfoss | FEC | 2019.01 | 1
Techninis aprašymas Danfoss Icon™ valdiklis, 230 V
Techniniai duomenys
Bazinė versija Atnaujinta versija
Maks. termostatų skaičius 8
Maks. pavarų skaičius 14
Palaikomi pavarų tipai Paprastai uždaryta (NC)
Vidinis saugiklis 3 A
Atitinka direktyvas LVD, EMC, RoHs, WEEE
Maitinimo įtampa 220–240 V kintamoji srovė
Maitinimo dažnis 50/60 Hz
Pavarų išvesties įtampa 230 V kintamoji srovė
Aplinkos temp. ribos, eksploatavimas
Saugojimo temperatūros ribos nuo –20 °C iki + 60 °C
Išvesties relė, siurblys 230 V maks. 100 W
Išvesties relė, šildymo katilas Nuo įtampos laisvi kontaktai, maks. 2 A
Vėsinimo išvestis Nėra 230 V kai įjungta
Išvesties nustatymas Nėra 230 V kai įjungta
Vėsinimo įvestis Nėra Išorinio jungiklio įvestis (230 V
Įvesties nustatymas Nėra Išorinio jungiklio įvestis (230 V
Nominali impulso įtampa 4 kV
nuo 0 °C iki + 50 °C
nominalì reikšmė)
nominalì reikšmė)
Rutulinio slėgio temperatūros
tikrinimas
Valdiklio taršos laipsnis Taršos laipsnis 2
Sunaikinimo instrukcijos Elektroninės atliekos
75 °C
2 | © Danfoss | FEC | 2019.01
VDMBB121
Techninis aprašymas Danfoss Icon™ valdiklis, 230 V
Laidai
Icon™ valdiklis, 230 V „bazinė versija“
kodas: 088U1030, 088U1032
MAKS. 100W
L N
L N
3A
1
Maitinimas
Parinktis
220-240 V
kintamoji srovė
Parinktis
2
Siurblys
50/60 Hz
KARŠTA!
2x < 1.5 mm
1 1 2 2 3 3 4 4 5 5 6 6 7 8
2 2 2
THERMOSTAT 1 THERMOSTAT 2 THERMOSTAT 3 THERMOSTAT 4 THERMOSTAT 5 THERMOSTAT 6 THERMOSTAT 7 THERMOSTAT 8
L N
LOAD
Maks.
1.5 mm
Pavyzdys: Icon™ Dial (su pasukamu disku)
L N
2
L N
LOAD
L N
LOAD
LOAD
Pavyzdys: Icon™ Display (ekranas) Pavyzdys: Icon™ Programmable (programuojamas)
L N
L N N
2
L N
LOAD
Load
L
L N
LOAD
L N
LOAD
L N N NTC
LOAD
Parinktis
Jutiklis
Load
L
N NO NC
L
Pavyzdys: „Basic Plus“ WT-T Pavyzdys: „Basic Plus” W T-D
0
NOL NNC S1 S2
Parinktis
Jutiklis
VDMBB121
© Danfoss | FEC | 2019.01 | 3

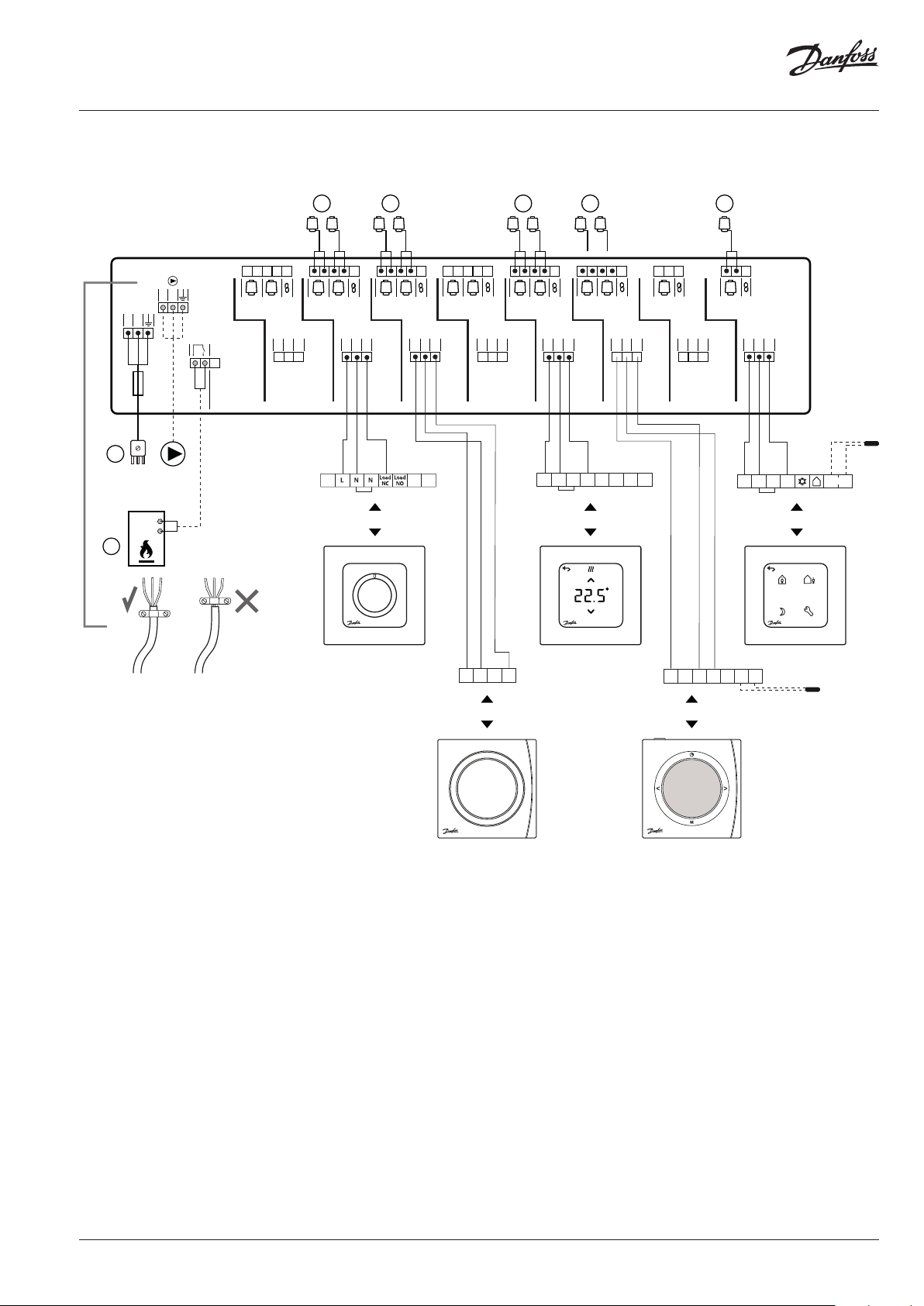

Laidai
Icon™ valdiklis, 230 V „atnaujinta versija“
kodas: 088U1031, 088U1033
MAKS. 100W
L N
L N
1 1 2 2 3 3 4 4 5 5 6 6 7 8
THERMOSTAT 1 THERMOSTAT 2 THERMOSTAT 3 THERMOSTAT 4 THERMOSTAT 5 THERMOSTAT 6 THERMOSTAT 7 THERMOSTAT 8
L N
3A
ŠORINIS
JUNGIKLIS
Maitinimas
Parinktis
Parinktis
2
Parinktis
220-240 V
kintamoji srovė
50/60 Hz
KARŠTA!
1
2x ≤ 1.5 mm
2x ≤ 1.5 mm
3
5 5 5
L N
LOAD
≤ 1.5 mm ≤ 1.5 mm ≤ 1.5 mm
L N
LOAD
L N
LOAD
L N
LOAD
L NN
L N
LOAD
Load
L
L N
LOAD
LOAD
L N
LOAD
L N N NTC
Pavyzdys: Icon™ Programmable (programuojamas)Pavyzdys: Icon™ Display (ekranas)Pavyzdys: Icon™ Dial (su pasukamu disku)
Parinktis
Parinktis
Load
L
Jutiklis
Parinktis
4
Brėžiniai
102
3821,07
10,4
Ø6 mm
Ø6 mm
343,5
7,9
35
16,7
362 41
102
4 | © Danfoss | FEC | 2019.01
AI280649940640lt-000102 | VDMBB121
