Danfoss Icon Programmerbar Data sheet [fi]

Tekninen esite

Danfoss Icon™ Programmable

- Huonetermostaatit, Ohjelmoitava 230 V

Kuvaus

Danfoss Icon™ Programmable 088U1020 Danfoss Icon™ Programmable 088U1025

Tilaaminen

Danfoss Icon™ on vesikiertoisiin lattialämmitysjär­jestelmiin tarkoitettu uppo- ja pinta-asennettava
huonetermostaatti

Danfoss Icon™ Programmable toimii verkkovirralla,
ja sitä voidaan käyttää itsenäisenä termostaattina
tai yhdessä kytkentärasian 088H0016 kanssa.

Termostaatti käyttää triac-lähtöä ja pystyy ohjaa­maan jopa viittä (5) termomoottoria.

Käyttäjä voi valita 7 esimääritetystä lämmitysaika­taulusta. Aikataulu voidaan ohittaa väliaikaisesti
käyttämällä kolmea tilapainiketta.

Termostaatti toimii myös ilman ajastusta (Vakio
huonelämpötila -asetus).

Termostaatti hyödyntää ennakointia (mukautuva
oppimistoiminto).

Termostaatissa on ”kosketa lasia” -käyttöliittymä,
läpikuultavalla näytöllä. Näyttö on normaalisti
OFF-tilassa

Tuote Versio Mitat Liitäntärasialle Tilausnro

Danfoss Icon™ Programmable Uppoasennus 80 x 80 mm Euro, Ø68 mm 088U1020

Danfoss Icon™ Programmable Uppoasennus 86 x 86 mm

Danfoss Icon™ Programmable Uppoasennus 88 x 88 mm Sveitsiläistyyppinen 088U1022

Ominaisuudet

• Tarkka PWM-ohjaus

• Yhteensopiva kolmannen osapuolten seinäke­hysten kanssa

• Tilapainikkeilla varustettu läpikuultava näyttö

• Seitsemän (7) esimääritettyä aikataulu- ja enna­kointi-asetusta

• Asetusalueen rajoitus käyttövalikon kautta

• Neutraali muotoilu ja yksinkertainen käyttöliit­tymä

• Jäätymissuojaustoiminto

• Voidaan käyttää 230 V:n NC- tai NO-toimilaittei­den kanssa

• Voidaan optimoida eri lämmönlähteille huolto­valikon kautta

• Venttiilin voimistelutoiminto

• Voidaan käyttää jäähdytysjärjestelmissä

• Sisältää tulon yleiselle lämpötilan alennusjaksolle

• Voidaan käyttää lattia-anturin (lisävaruste) kanssa

• Erittäin hyvä UV-säteilyn kestävyys

Nelikulmainen,

70 x 70 mm

088U1021

VDSUD220

Danfoss Icon™ Programmable Pinta-asennus 86 x 86 mm - 088U1025

© Danfoss | FHH | 2016.07 | 1

Tekninen esite Danfoss Icon™ Programmable - Huonetermostaatit, Ohjelmoitava 230 V

Lisävarusteet

Tekninen erittely

Tuote Kuvaus Tilausnro

Danfoss FH-WC, 230 V Kytkentärasia, 8 kanavaa, korkeintaan 16 lähtöä 088H0016

Danfoss Icon™ -lattia-anturi 47 kΩ, 3 m, IP 67 088U1110

Tyyppi

Käyttöliittymä Kapasitiivinen, läpikuultava kosketusnäyttö

Käyttöliittymän toiminnot

Näytön tyyppi

Näytön toiminnot Sammuu, kun toimintaa ei ole ollut 10 sekuntiin

Reaaliaikainen kello

Automaattinen kesäaika Vakiona, voidaan kytkeä pois päältä

Lämmitysaikataulut

Elektroninen termostaatti, jossa on kosketusnäytöllä
varustettu käyttöliittymä

Lämmityskuvake, nuoli ylös/alas, vahvistuspainike,
takaisinpainike, Kotona, Poissaolo, Yö, asetukset

Hybridi: punaiset yksittäiset LED-valot ja mukautet­tava jakso

Kyllä, normaali gregoriaaninen kalenteri.
8 tunnin käyntivara (uusi tuote), mikä laskee 1,5
tunnin käyntivaraksi 10 vuotta asennuksen jälkeen.

7 x esimääritettyä aikataulua (P0–P6)
5/2 päivää (arkipäivät ja viikonloput)

Lämpötilan asetusalue 5–35° C (jäätymissuoja = 5° C)

Ympäristön lämpötila, säilytys -20 ... +60° C

Ympäristön lämpötila, käytön aikana 0 ... +40° C

Ohjaimen tyyppi Säädettävä PWM

Vaihto jäähdytykseen Kyllä, 230 V:n tuloliittimen kautta

Yleinen lämpötilan alennusjakso / poissaolo Kyllä, 230 V:n tuloliittimen kautta

Jatkuva enimmäiskuorma (lähtö) < 50 mA /10 W (= 5 kpl Danfossin TWA-toimilaitteita)

Maks. käynnistysvirta (toimilaite) 3 A ≤ 100 ms

Tehonkulutus 0,2 W

Käyttöjännite (ilman toimilaitteita) 220–240 V, 50/60 Hz

Anturi, huone NTC 47 kΩ

Anturi, lattia (lisävaruste) NTC 47 kΩ, 3 m, IP 68

Pintamateriaali

IP- ja suojausluokka IP: 21 Suojausluokka: II

ErP-luokka

Hyväksyntä CE, RohS, WEEE

Valkoiset osat: PC ASA
Harmaat osat: PC, 10 % lasia

(2 %)

2 | © Danfoss | FHH | 2016.07

Väri Valkoinen RAL9010 / tummanharmaa RAL7024

80 x 80 x 11 mm (088U1020)

Mitat, uppoasennettavat versiot

Mitat, pinta-asennettavat versiot 86 x 86 x 25 mm (088U1025)

86 x 86 x 11 mm (088U1021)
88 x 88 x 13 mm (088U1022)

VDSUD220

Tekninen esite Danfoss Icon™ Programmable - Huonetermostaatit, Ohjelmoitava 230 V

220-240V

N

NN

NN

220-240V

N

Käyttötarkoitusesimerk­kejä

Johdotus ilman kytkentärasiaa, nollajohdin pääasennuksesta

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

LN

Load

L

IP21

T30

Max. load: 10W/50mA

TC

088N3454 v000

Väh. 3G1.5 termostaatin kytkentäjohto
(ei lasketa suojamaadoitusta)

M

Maks. 5 toimilaitetta, tyyppi NC tai NO, 230 V
10 W:n / 50 mA:n jatkuva enimmäiskuorma
Maks. 3 A:n kytkentävirta ≤100 ms

L

50-60 Hz

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

LN

Load

L

IP21

T30

Max. load: 10W/50mA

TC

088N3452 v000

Väh. 4G1.5 termostaatin kytkentäjohto
(ei lasketa suojamaadoitusta)

50-60 Hz

Johdotus kytkentärasian avulla

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

LNNNTC

Väh. 3G1.5 termostaatin kytkentäjohto
(ei lasketa suojamaadoitusta)

1)

Huomaa! Kytkentärasia FH-WC 088H0016 tukee ainoastaan NC-toimilaitteita, ei jäähdytykseen vaihtoa tai yleistä lämpö-

tilan alennusjaksoa.

L

Load

L

IP21

T30

Max. load: 10W/50mA

M

088N3452 v000

Maks. 5 toimilaitetta, tyyppi NC tai NO, 230 V
10 W:n / 50 mA:n jatkuva enimmäiskuorma
Maks. 3 A:n kytkentävirta ≤100 ms

N

N

L

LOAD

L

FH-WC

M

088H0016

1)

Maks. 5 toimilaitetta, tyyppi NC, 230 V

10 W:n / 50 mA:n jatkuva enimmäiskuorma

Maks. 3 A:n kytkentävirta ≤100 ms

M

VDSUD220

© Danfoss | FHH | 2016.07 | 3

Tekninen esite Danfoss Icon™ Programmable - Huonetermostaatit, Ohjelmoitava 230 V

220-240V

N

220-240V

N

220-240V

N

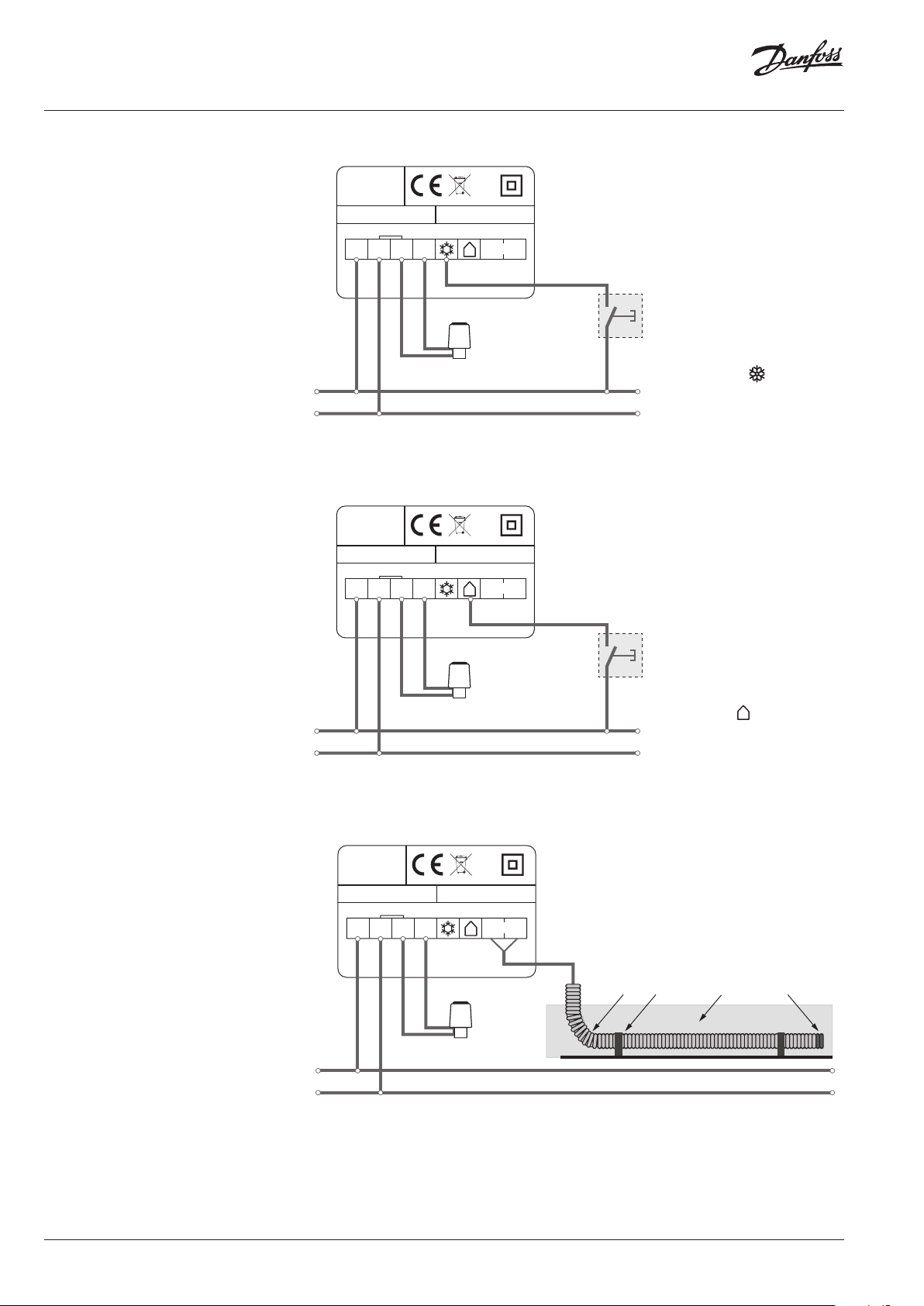

Käyttötarkoitusesimerk­kejä

Termostaattien asettaminen jäähdytystilaan ulkoisesta laitteesta käsin

50-60 Hz

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

L

LNNNTC

Load

L

IP21

T30

Max. load: 10W/50mA

M

088N3452 v000

S: Voi olla mekaaninen kesä/

talvi-kytkin tai ulkoisen laitteen
aktivoima rele.

Käytä samaa vaihetta termos-

S

taatin kanssa

Termostaatti/huone pysyy jääh­dytystilassa kun vaihe on jännit­teisessä tilassa terminaaliin.

Huom: Danfoss ei toimita
kytkintä.

Termostaattien asettaminen poissaolotilaan (yleiseen valmiustilaan) ulkoisesta laitteesta käsin

50-60 Hz

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

L

LNNNTC

Load

L

IP21

T30

Max. load: 10W/50mA

M

088N3452 v000

S: Voi olla mekaaninen kotona/

poissaolo-kytkin tai ulkoisen
laitteen aktivoima rele.

Käytä samaa vaihetta termos-

S

taatin kanssa

Termostaatti/huone pysyy poissa­olotilassa kun vaihe on jännittei­sessä tilassa terminaaliin.

Huom: Danfoss ei toimita
kytkintä.

4 | © Danfoss | FHH | 2016.07

Lattia-anturin asentaminen

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

LNNNTC

Load

L

IP21

T30

Max. load: 10W/50mA

1. R > 5 cm

2. Kiinnitä suojaputki lujasti ennen betonivalua

3. Betoni

4. Putken pään on oltava suljettu/tiivistetty

088N3452 v000

M

L

50-60 Hz

Huom:
Käytä Danfoss 47 KΩ NTC -anturia, tilausnro: 088U1110.
Asenna ulkoiset anturit aina käyttötarkoitukseen soveltuvaan suojaputkeen

1. 2. 3. 4.

VDSUD220

Tekninen esite Danfoss Icon™ Programmable - Huonetermostaatit, Ohjelmoitava 230 V

60

60

60

60

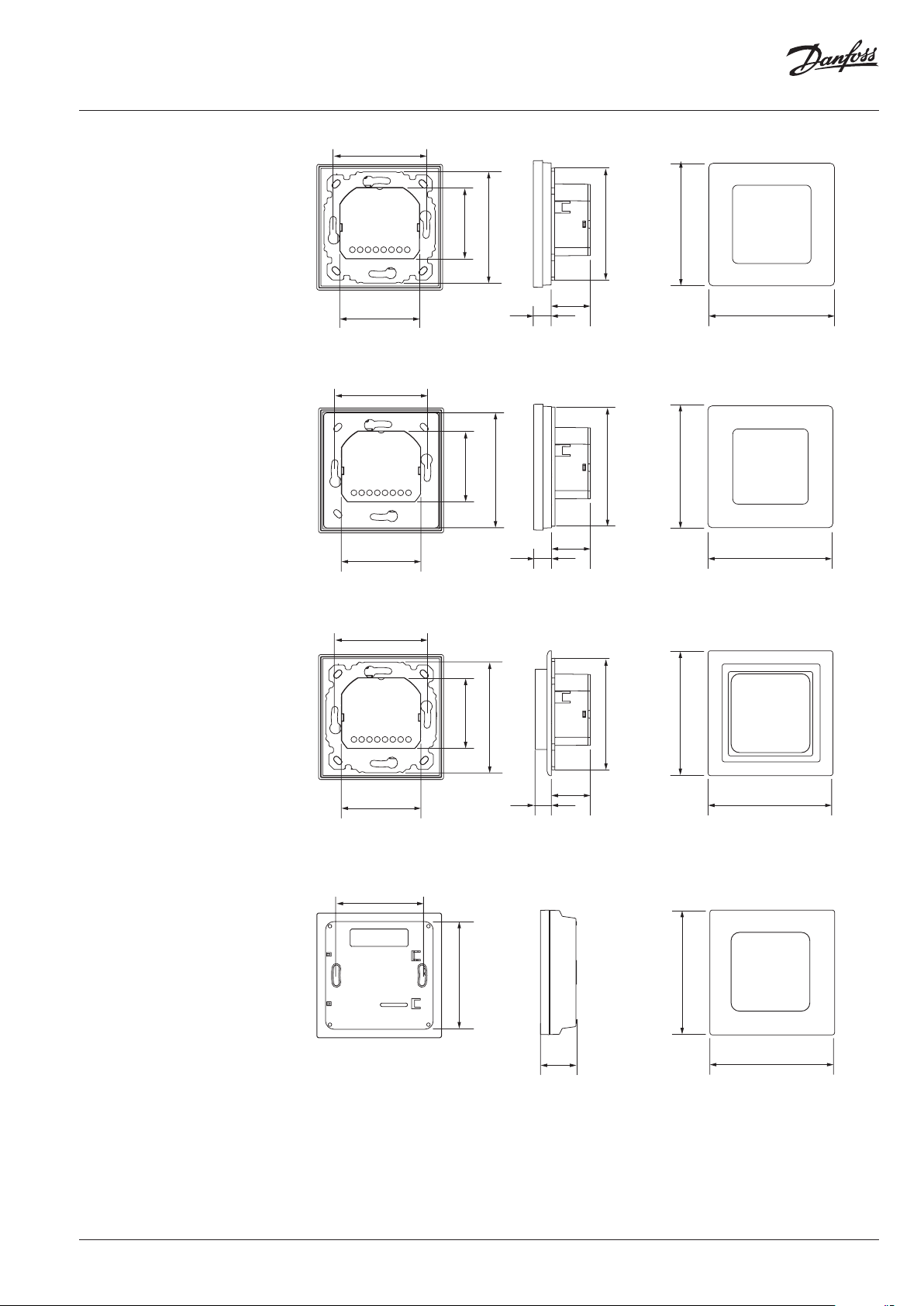

Mitat

71

47

71

80

51

51

23

11

Danfoss Icon™ Programmable 088U1020

80 80

47

23

11

Danfoss Icon™ Programmable 088U1021

47

71

71

86

88

80

86

51

23

13

Danfoss Icon™ Programmable 088U1022

(sis. Feller EDIZIOdue -kehyksen ja -sovittimen)

75

86

25

Danfoss Icon™ Programmable 088U1025

88

86

VDSUD220

© Danfoss | FHH | 2016.07 | 5
