Bruksanvisning
Danfoss Icon™ Programmerbar
Romtermostat, 230 V
Innledning
Kjenn din
Danfoss Icon™
Programmerbar
Danfoss Icon™ Programmerbar er en elektronisk termostat som er spesielt designet for gulvvarmesystemer.
Danfoss Icon™ Programmerbar er svært enkel i bruk:
• Syv forhåndsdefinerte og faste varmeprogrammer gjør det enkelt å finne en tidsplan som passer til
dine personlige behov.
• Et brukervennlig grensesnitt med ikoner for ulike moduser gjør det enkelt å overstyre et program
uten å endre programinnstillingene.
Aktiver termostaten
Danfoss Icon™ Programmerbar er designet for å passe inn i ethvert interiør. Når termostaten ikke er i bruk, slås skjermen av slik at den nesten
blir usynlig.
Når skjermen berøres, blir den øyeblikkelig aktiv og viser gjeldende
romtemperatur i to sekunder, før den skifter til startskjermbildet.
Varmeikonet vises hvis termostaten har slått på varmen.
Kjøleikonet vises hvis termostaten har slått på kjøling (bare hvis
kjøling er aktivert i systemet).
Startskjermbildet
Ikonet for aktiv modus på startskjermbildet lyser, f.eks. Hjemme .
Ikoner for inaktive moduser er dempet, men fortsatt synlige.
Aktiver en annen modus ved å berøre ikonet.
Hvis du ikke berører noe ikon, slukkes skjermen etter ti sekunder.
VUMBA130
Ikoner på startskjermbildet
Hjemme: Berør ikonet for å stille inn temperaturen for Hjemme-modus (din komforttemperatur).
Borte: Berør ikonet for å stille inn temperaturen for Borte-modus (din økonomitemperatur).
Natt: Berør ikonet for å stille inn temperaturen for Natt-modus (din komforttemperatur om
natten).
Innstillinger: Berør ikonet for å velge program og endre innstillingene.
Gå tilbake til forrige skjermbilde/innstilling.
© Danfoss | FHH | 2016.11 | 1
Bruksanvisning Danfoss Icon™ Programmerbar - Romtermostat, 230 V
Bruke Danfoss Icon™
Programmerbar
Danfoss Icon™ Programmerbar er enkel og intuitiv i bruk:
• Verdiene endres med eller .
• Bla mellom menyer og programmer med eller .
• Bekreft med . Skjermen blinker kort for å indikere at den nye innstillingen er aktiv.
Prognosefunksjon
Danfoss Icon™ Programmable har en automatisk prognosefunksjon, der termostaten tilpasser seg til
rommets egenskaper i løpet av de første to ukene.
Det betyr at Danfoss Icon™ Programmerbar lærer når den skal starte oppvarming for å nå ønsket
Hjemme-temperatur til riktig tid (oppvarmingstiden kan variere fra rom til rom).
Dette er spesielt viktig ved gulvvarme i tunge gulvkonstruksjoner, fordi det tar tid å varme opp
betongen i gulvet.
Eksempel:
Program P4 er valgt.
Borte-temperaturen fra 09.00 er satt til 18° C.
Hjemme-temperaturen fra 17.00 er satt til 21° C.
21°
Anbefalinger for
senketemperaturer
18°
17:0009:00
15:20
Prognosen sier: Start oppvarming nå!
Prognosefunksjonen har lært at oppvarmingen må startes 15.20 for å nå Hjemme-temperaturen på 21° C
klokken 17.00.
For tradisjonelle gulvvarmesystemer i tungt gulv med rør innstøpt i betong, anbefaler Danfoss Borteog Sover-temperaturer (senket temperatur) som er noen få grader lavere enn Hjemme-temperaturen
(komforttemperatur). En større temperaturforskjell blir “overstyrt” av prognosefunksjonen.
For en lett (tørr) gulvkonstruksjon er nedkjølings-/oppvarmingstiden kortere, og du kan velge større
temperaturforskjell.
2 | © Danfoss | FHH | 2016.11
Gulvvarme for tunge gulvkonstruksjoner
Gulvvarme for lette gulvkonstruksjoner
VUMBA130
Bruksanvisning Danfoss Icon™ Programmerbar - Romtermostat, 230 V

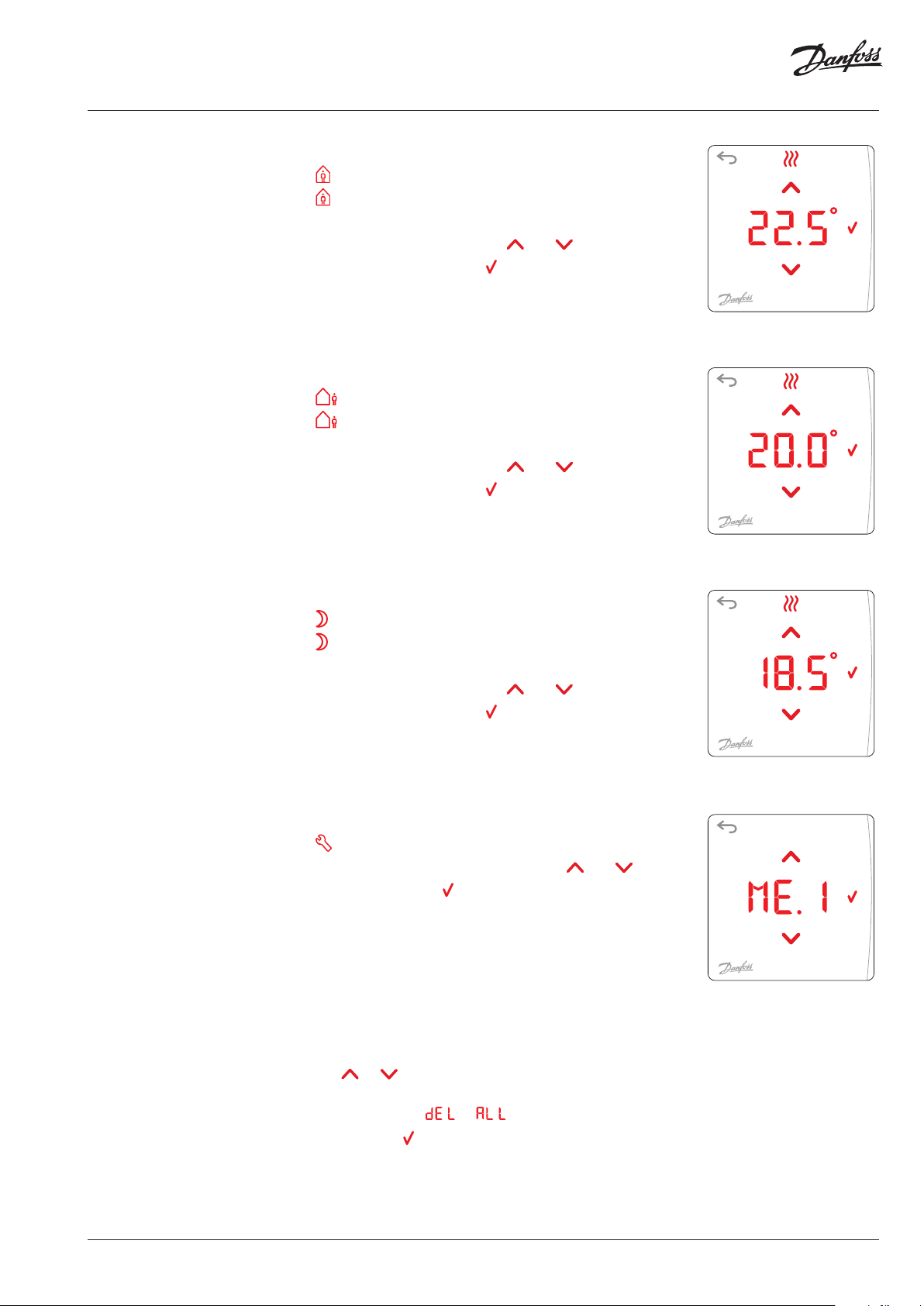

Bruke
modusinnstillingene
Hjemme-modus
Berør for å aktivere Hjemme-modus.
Berør igjen for å vise ønsket Hjemme-temperatur.
Standardtemperaturen er 21° C.
Endre ønsket temperatur ved å berøre eller .
Bekreft innstillingene ved å berøre .
Borte-modus
Berør for å aktivere Borte-modus.
Berør igjen for å vise ønsket Borte-temperatur.
Standardtemperaturen er 17° C.
Endre ønsket temperatur ved å berøre eller .
Bekreft innstillingene ved å berøre .
Natt-modus
Berør for å aktivere Natt-modus.
Berør igjen for å vise ønsket Natt-temperatur.
Standardtemperaturen er 19° C.
Endre ønsket temperatur ved å berøre eller .
Bekreft innstillingene ved å berøre .
Tilbakestill
til standard
fabrikkinnstillinger
VUMBA130
Innstillinger-modus
Åpne for å åpne Innstillinger-menyen.
Bytt mellom Innstillinger-menyene ved å berøre eller .
Bekreft valget ved å berøre .
Merk! Innstillinger velges vanligvis av installatøren, og det er normalt ikke
nødvendig for deg å endre innstillingene.
Hold inne og samtidig i minst 3 sekunder for å tilbakestille Danfoss Icon™ Programmerbar til
standard fabrikkinnstillinger.
Displayet bytter mellom og .
Bekreft ved å berøre .
© Danfoss | FHH | 2016.11 | 3
Bruksanvisning Danfoss Icon™ Programmerbar - Romtermostat, 230 V

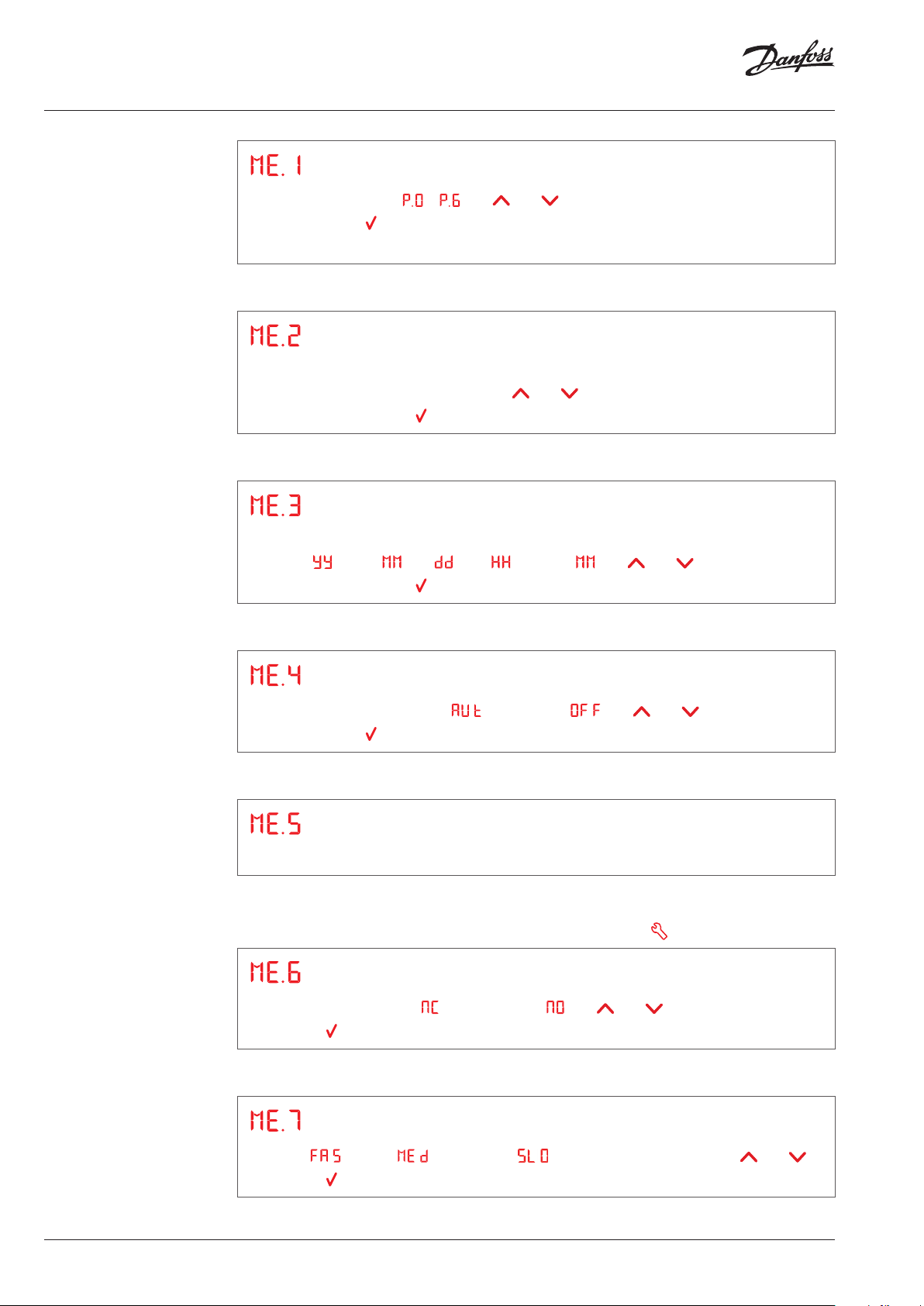

Brukermenyer
Velge program
Velg mellom ukeprogram til med eller .
Bekreft valget med .
Merk! Se oversikten over forhåndsdefinerte og faste varmeprogrammer på side 5 og 6.
Temperaturbegrensning
Begrensning av temperaturområdet mellom 5 og 35° C.
Still inn høyeste og laveste temperatur med eller .
Bekreft hver innstilling med .
Stille inn klokkeslett og dato
Still klokken (for at sommertid og ukeprogrammer skal fungere riktig).
Still inn År , Måned , Dag , Time og Minutt med eller .
Bekreft hver innstilling med .
Sommertid
Velg mellom Automatisk endring og Endring av med eller .
Bekreft valget med .
Programvareversjon
Identifisere programvareversjonen i Danfoss Icon™ Programmerbar-termostaten.
Meny 6 til 9 er bare relevante for installatøren (åpnes ved å holde inne i minst 3 sekunder)
Stille inn aktuatortype
Velg mellom Normalt lukket og Normalt åpen med eller .
Bekreft med .
Stille inn gulvets oppvarmingskarakteristikk
4 | © Danfoss | FHH | 2016.11
Velg Rask , Middels eller Langsom oppvarmingskarakteristikk med eller .
Bekreft med .
VUMBA130
Bruksanvisning Danfoss Icon™ Programmerbar - Romtermostat, 230 V
Brukermenyer
med gulvføler
Meny 8 og 9 er bare synlige på displayet hvis en gulvføler er tilkoblet.
Temperaturregulering med gulvføler
Velg mellom temperaturregulering med bare Gulvføler eller en Kombinasjon av gulvføler og
intern føler med eller .
Bekreft med .
: Regulerer temperaturen basert på lufttemperaturen i rommet, men innenfor gulvtemperatur-
området som er angitt i meny 9.
: Regulerer temperaturen basert på en fast gulvtemperatur, som stilles inn for hver av modusene
Hjemme , Borte og Sover .
Meny 9 er bare synlig på displayet hvis er valgt i meny 8.
Begrensning av gulvtemperaturen
Still inn høyeste og laveste gulvtemperatur mellom 18 og 45° C med eller .
Bekreft hver innstilling med .
Velge
et program
Programoversikt
Berør for å åpne Innstillinger-menyen. vises.
er Programmer-menyen. Åpne menyen ved å berøre .
Velg mellom programmene med eller .
Bekreft valget med .
Merk! Ønskede temperaturer stilles inn ved at hver av de tre modusene åpnes via startskjermbildet.
Hjemme Borte Natt
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-fr
Lø-sø
Standardprogram. Ingen automatisk tidsplan. Den sist valgte temperaturen forblir aktiv til innstillingene
endres manuelt.
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-fr
Lø-sø
Eksempel: Beboere Hjemme om dagen, med Natt-temperatursenking om natten.
VUMBA130
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-fr
Lø-sø
Eksempel: Beboere Borte fra 8 til 15, med Natt-temperatursenking om natten.
. . . flere programmer
© Danfoss | FHH | 2016.11 | 5

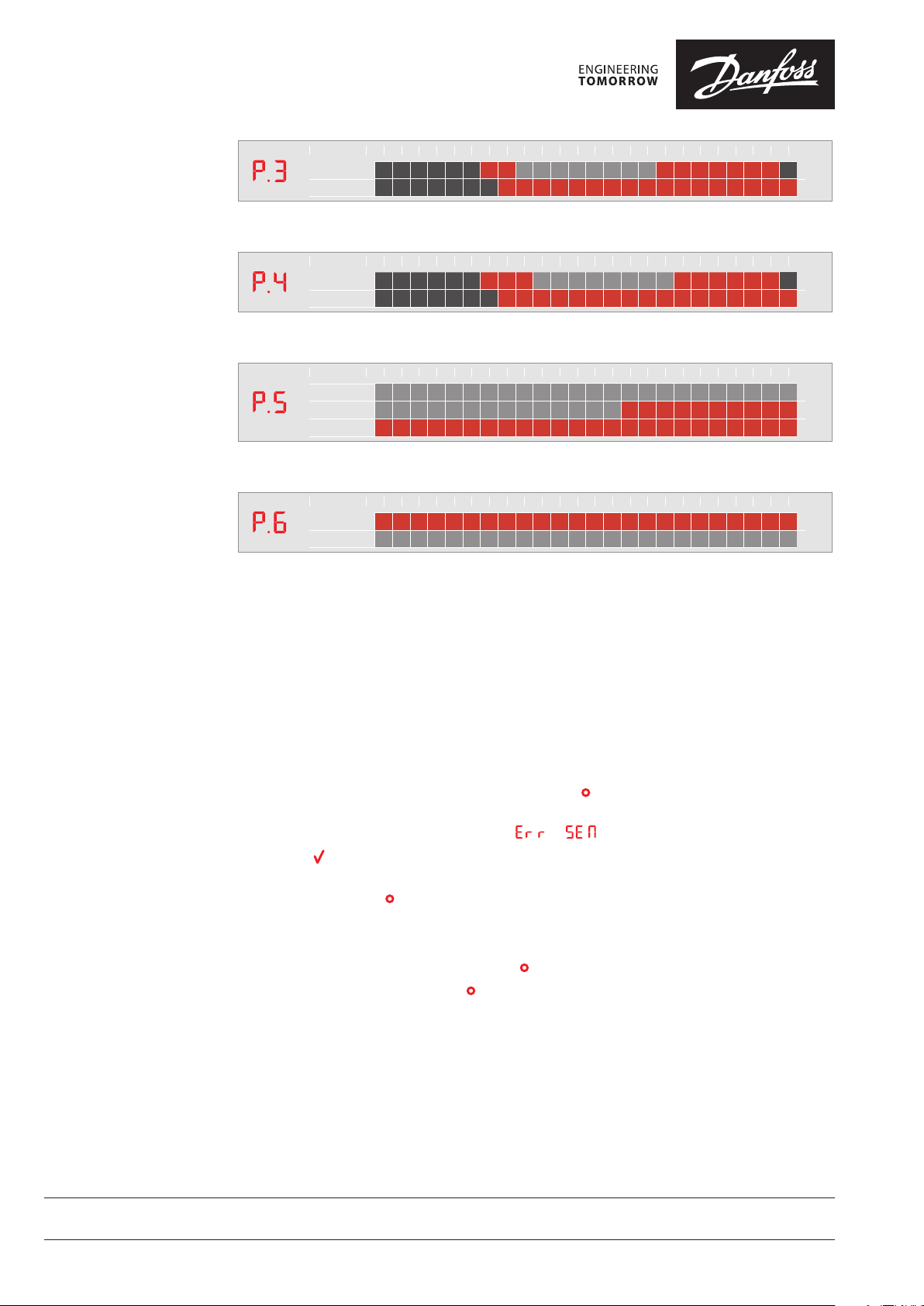

Programoversikt
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-fr
Lø-sø
Eksempel: Beboere Borte fra 8 til 16, med Natt-temperatursenking om natten.
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-fr
Lø-sø
Eksempel: Beboere Borte fra 9 til 17, med Natt-temperatursenking om natten.
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-to
Fr
Lø-sø
Eksempel: Program for fritidsboliger. Beboere Borte mandag til fredag ettermiddag og Hjemme i helgen.
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-fr
Lø-sø
Eksempel: Program for butikker og kontorer.
Alarm
Overstyre et program
Du kan overstyre et program midlertidig ved å berøre et ikon på startskjermbildet. Den nye temperaturen forblir aktiv til neste planlagte programendring.
Eksempel: Du kommer hjem i et Borte-tidsrom og berører Hjemme-ikonet for å øke romtemperaturen til
Hjemme-nivå.
Hvis en tilkoblet gulvføler blir defekt, vises en alarm ved at blinker på displayet i 1 sekund hvert 20.
sekund.
Berør skjermen og displayet for å bytte mellom og .
Bekreft med .
Normal betjening (innstilling av temperatur osv.) er nå mulig med bare romføleren. Alarmen er fortsatt
aktiv, og indikeres ved at blinker.
Kontakt installatøren, og be om å få alarmen nullstilt på følgende måte:
1. Koble til gulvføleren igjen. Hvis det blinkende -symbolet forsvinner, er feilen utbedret.
2. Skift gulvføleren. Hvis det blinkende -symbolet forsvinner, er feilen utbedret.
3. Koble fra gulvføleren, og tilbakestill Danfoss Icon™ Programmerbar til standard fabrikkinnstillinger.
Alarmen er nå av, men termostaten fungerer uten gulvføleren.
Danfoss AS
Årenga 2 • 1340 SKUI
Tel.: 67 17 72 00 • Telefax: 67 13 68 50
danfoss@danfoss.no • www.danfoss.no
Danfoss p åtar seg intet ansv ar for mulige feil i k ataloger, brosjy rer og annet try kt materiell. D anfoss forbeho lder seg rett ti l uten forutgåend e varsel å foret a endringer i sine p rodukter, herund er i
produk ter som allered e er i ordre, såfremt d ette kan skje ut en å endre allered e avtalte spesifi kasjoner.
Alle varemerker i dette materialet er de respektive firmaenes eiendom. Danfoss, Danfoss logotype er varemerke for Danfoss A/S. Med enerett.
6 | © Danfoss | FHH | 2016.11
