Gebruikershandleiding
Danfoss Icon™ Programmable
Klokthermostaat, 230 Volt versie
Inleiding
Kennismaken met
Danfoss Icon™
Programmable
Danfoss Icon™ Programmable is een klokthermostaat die specifiek ontworpen is voor vloerverwarmingssystemen.
Danfoss Icon™ Programmable is eenvoudig in het gebruik:
• Zeven vooraf gedefinieerde en vaste verwarmingsprogramma’s maken het eenvoudig om een schema
te vinden dat aansluit bij uw persoonlijke behoeften.
• Een gebruiksvriendelijke interface met pictogrammen voor verschillende modi biedt de mogelijkheid
voor handbediening zonder de programma-instellingen te wijzigen.
De thermostaat activeren
Danfoss Icon™ Programmable past in elk interieur. Als de thermostaat niet
wordt gebruikt, schakelt het display uit en is dan praktisch onzichtbaar.
Zodra u het scherm aanraakt, wordt het display geactiveerd en toont het
twee seconden lang de huidige kamertemperatuur om daarna over te
schakelen naar het Startscherm.
Het Verwarmen-pictogram wordt weergegeven als de thermostaat de
verwarming heeft ingeschakeld.
Het Koelen-pictogram wordt weergegeven als de thermostaat de
koeling heeft ingeschakeld (alleen als koeling aanwezig en vrijgegeven is
in uw systeem).
VUMBA110
Het Startscherm
Op het Startscherm is het pictogram van de actieve modus feller verlicht,
bijv. Comfort .
Pictogrammen voor inactieve modi worden gedimd weergegeven, maar
zijn wel zichtbaar.
U kunt een andere modus activeren door het betreffende pictogram aan
te raken.
Als er geen pictogram wordt aangeraakt, gaat het scherm na tien seconden naar de ruststand.
Startscherm pictogrammen
Comfort: Raak het pictogram aan om de temperatuur voor de Comfort-periode in te stellen (uw
comfort temperatuur).
Afwezig: Raak het pictogram aan om de temperatuur voor de Afwezig-periode in te stellen (uw
verlaagde temperatuur).
Economy: Raak het pictogram aan om de temperatuur voor de Economy-periode in te stellen
(uw nacht temperatuur).
Instellingen: Raak het pictogram aan om een programma te selecteren en instellingen te wijzigen.
Keer terug naar het vorige scherm of de vorige instelling.
© Danfoss | FHH | 2016.11 | 1
Gebruikershandleiding Danfoss Icon™ Programmable Klokthermostaat, 230 Volt versie
Zo gebruikt u
Danfoss Icon™
Programmable
Danfoss Icon™ Programmable werkt eenvoudig en intuïtief:
• U wijzigt een waarde met of .
• U schuift tussen menu’s en programma’s met of .
• U bevestigt met . Het scherm knippert kort om aan te geven dat de nieuwe instelling actief is.
Adaptief regelgedrag
Danfoss Icon™ Programmable heeft adaptief regelgedrag, waarmee de thermostaat zich tijdens de eerste
twee weken aanpast aan de kenmerken van de ruimte.
Dat betekent dat Danfoss Icon™ Programmable leert wanneer met verwarmen moet worden begonnen
om de gewenste Comfort-temperatuur op tijd te bereiken (de tijden voor opnieuw verwarmen kunnen
per ruimte erg verschillen).
Dit is met name belangrijk bij gebruik van vloerverwarming in zware vloerconstructies, omdat de massa
van deze (beton)vloer moet worden opgewarmd, wat tijd kost.
Voorbeeld:
Programma P4 is geselecteerd.
Afwezig temperatuur vanaf 09:00 is ingesteld op 18° C.
Comfort temperatuur vanaf 17:00 is ingesteld op 21° C.
21°
Aanbevelingen
voor verlaagde
temperaturen
18°
Adaptieve regeling zegt: Start nu met verwarmen!
De adaptieve regeling heeft geleerd dat de verwarming om 15:20 moet worden ingeschakeld om de Comfort temperatuur van 21° C om 17:00 te bereiken.
Voor traditionele zware vloerverwarmingssystemen met leidingen die in beton zijn verzonken, adviseert
Danfoss om de (verlaagde) Afwezig en Economy temperaturen slechts enkele graden lager in te stellen
dan de Comfort temperatuur. Een groter temperatuurverschil zal door de adaptieve regeling worden “afge vl ak t”.
Bij een lichte vloerconstructie is de koel-/verwarmingstijd korter en kunt u wel een groter temperatuurverschil selecteren.
17:0009:00
15:20
2 | © Danfoss | FHH | 2016.11
Zware constructie met vloerverwarming
Lichte constructie met vloerverwarming
VUMBA110
Gebruikershandleiding Danfoss Icon™ Programmable Klokthermostaat, 230 Volt versie
Uitleg van gebruik
per modus
Comfort modus
Raak aan om de Comfort-modus te activeren.
Raak opnieuw aan om de gewenste Comfort temperatuur weer te
geven.
De standaard temperatuur is 21° C.
Wijzig de gewenste temperatuur door of aan te raken.
Bevestig de nieuwe instellingen door aan te raken.
Afwezig modus
Raak aan om de Afwezig-modus te activeren.
Raak opnieuw aan om de gewenste Afwezig temperatuur weer te
geven.
De standaard temperatuur is 17° C.
Wijzig de gewenste temperatuur door of aan te raken.
Bevestig de nieuwe instellingen door aan te raken.
Economy modus
Raak aan om de Economy-modus te activeren.
Raak opnieuw aan om de gewenste Economy temperatuur weer te
geven.
De standaard temperatuur is 19° C.
Wijzig de gewenste temperatuur door of aan te raken.
Bevestig de nieuwe instellingen door aan te raken.
Resetten naar
fabrieksinstellingen
VUMBA110
Instellingen modus
Raak aan om het menu Instellingen te openen.
Wissel tussen Instellingen-menu’s door of aan te raken.
Bevestig uw selectie door aan te raken.
Let op! Instellingen worden gewoonlijk door de installateur gemaakt en u
hoeft deze instellingen als het goed is, niet te wijzigen.
Raak en tegelijkertijd minstens 3 seconden aan om de Danfoss Icon™ Programmable terug te
zetten naar fabrieksinstellingen.
Het display geeft afwisselend en weer.
Bevestig door aan te raken.
© Danfoss | FHH | 2016.11 | 3
Gebruikershandleiding Danfoss Icon™ Programmable Klokthermostaat, 230 Volt versie
Gebruikersmenu
Programma selecteren
Selecteer één van de weekprogramma’s tot en met met of .
Bevestig uw selectie door aan te raken.
Let op! Zie het overzicht van vooraf gedefinieerde en vaste verwarmingsprogramma’s op pagina 5 en 6.
Temperatuurbegrenzing
Begrenzing van de temperatuur binnen het bereik van 5 tot 35° C.
Stel de hoogste en laagste temperatuur in met of .
Bevestig elke instelling met .
Tijd en datum instellen
Stel de klok in voor een juiste werking van zomer/wintertijd en de weekprogramma’s.
Stel Jaar , Maand , Dag , Uur en Minuten in met of .
Bevestig elke instelling met .
Zomer/wintertijd
Selecteer Automatisch of Handmatig met of .
Bevestig uw selectie door aan te raken.
Software versie
Weergave van de software versie in de Danfoss Icon™ Programmable.
Menu 6 tot en met 9 zijn alleen relevant voor de installateur (toegankelijk door minstens 3 seconden
aan te raken)
Type servomotor instellen
Selecteer Normaal gesloten (NC) of Normaal open (NO) met of .
Bevestig met .
4 | © Danfoss | FHH | 2016.11
Warmte-afgifte kenmerk van de vloer instellen
Gebruik of om de warmte-afgifte in te stellen op Snel (gefreesd-25mm) , Gemiddeld
(zandcement-50mm) of Tr aag (beto n-75mm) .
Bevestig met .
VUMBA110
Gebruikershandleiding Danfoss Icon™ Programmable Klokthermostaat, 230 Volt versie
Gebruikersmenu
met vloersensor
Menu 8 en 9 zijn alleen zichtbaar op het display als er een vloersensor is aangesloten.
Temperatuurregeling met vloersensor
Gebruik of om een temperatuurregeling te selecteren met alleen een Vloersensor of een
Combinatie van vloer- en interne sensor .
Bevestig met .
: Regelt op basis van de ruimtetemperatuur, maar binnen het vloertemperatuurbereik dat is
ingesteld in Menu 9.
: Regelt op basis van een vaste vloertemperatuur, die voor elk van de modi Comfort , Afwezig
en Economy is ingesteld.
Menu 9 is alleen zichtbaar op het display als is geselecteerd in Menu 8.
Begrenzing van de vloertemperatuur
Stel de hoogste en laagste vloertemperatuur met of in op een waarde tussen 18 en 45° C.
Bevestig elke instelling met .
Zo selecteert u
een programma

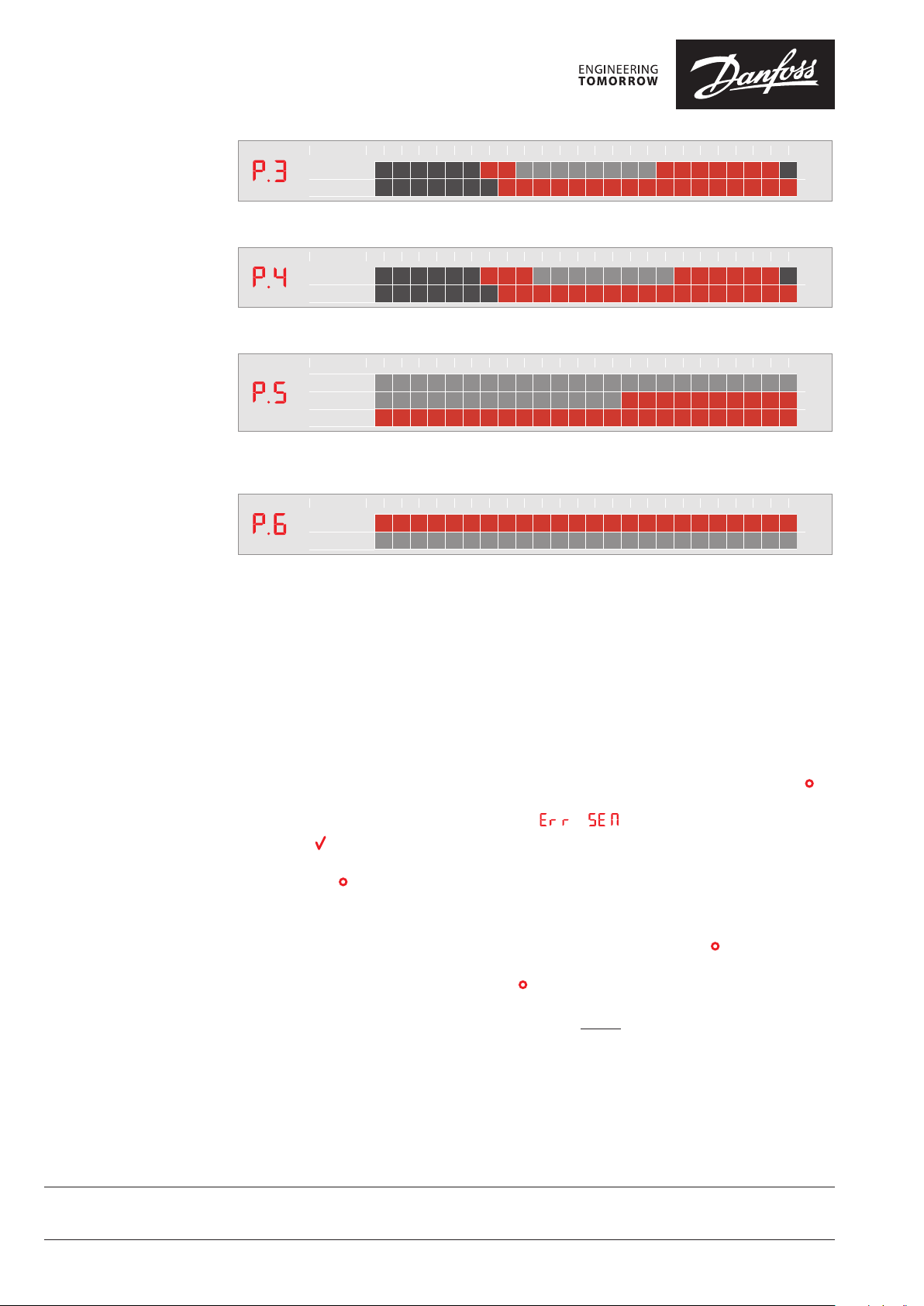

Programma
overzicht
Raak aan om het menu Instellingen te openen. wordt weergegeven.
is het Programma menu Open dit menu door aan te raken.
Wissel tussen de programma’s met of .
Bevestig uw selectie door aan te raken.
Let op! Gewenste temperaturen worden ingesteld door via het Startscherm naar elk van de drie modi te gaan.
Comfort Afwezig Economy
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-Vr
Za-Zo
Standaard programma. Geen automatisch schema, laatst geselecteerde temperatuur blijft actief totdat de
instellingen handmatig worden gewijzigd.
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-Vr
Za-Zo
Voorbeeld: Bewoners overdag thuis (Comfort), met verlaagde temperatuur (Economy) gedurende de nacht.
VUMBA110
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-Vr
Za-Zo
Voorbeeld: Bewoners Afwezig van 8:00 tot 15:00, met verlaagde temperatuur (Economy) gedurende de nacht.
. . . meer programma’s
© Danfoss | FHH | 2016.11 | 5
Programma
overzicht
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-Vr
Za-Zo
Voorbeeld: Bewoners Afwezig van 8:00 tot 16:00, met verlaagde temperatuur (Economy) gedurende de nacht.
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-Vr
Za-Zo
Voorbeeld: Bewoners Afwezig van 9:00 tot 17:00, met verlaagde temperatuur (Economy) gedurende de nacht.
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-Do
Vr
Za-Zo
Voorbeeld: Programma voor weekendverblijven. Bewoners Afwezig van maandag tot vrijdagmiddag en
aanwezig (Comfort) gedurende vrijdagmiddag plus het weekend.
0 2 4 6 8 10 12 14 16 18 20 22 24
Ma-Vr
Za-Zo
Voorbeeld: Programma’s voor winkels en kantoren.
Alarm
Handbediening
U kunt tijdelijk overstappen op handbediening door een pictogram op het Startscherm aan te raken. De
nieuw gekozen temperatuur blijft actief tot de volgende geprogrammeerde kloktijd.
Voorbeeld: U komt tijdens een Afwezig-periode thuis en raakt het Comfort-pictogram aan om de kamertemperatuur te verhogen naar het Comfort-niveau.
Als een aangesloten vloersensor defect raakt, wordt op het display een alarm weergegeven, waarbij om
de 20 seconden 1 seconde knippert.
Raak het scherm aan, waarna het display afwisselend en weergeeft.
Bevestig met .
Normaal bedrijf is nu nog wel mogelijk op basis van de ruimtesensor. Het alarm is nog steeds actief, wat
te zien is doordat knippert.
Neem contact op met uw installateur en laat hem het alarm als volgt uitschakelen:
1. De bekabeling nazien en de vloersensor opnieuw aansluiten. Als de knipperende verdwijnt, is de fout
verholpen.
2. De vloersensor vervangen. Als de knipperende verdwijnt, is de fout verholpen.
3. De vloersensor loskoppelen en Danfoss Icon™ Programmable terugzetten naar de fabrieksinstellingen.
Het alarm is nu uitgeschakeld, maar de thermostaat werkt zonder vloersensor.
