Danfoss Icon Programmable Data sheet [pl]

Dane techniczne

Danfoss Icon™ Programmable

Termostaty pokojowe, 230 V

Opis

Danfoss Icon™ Programmable 088U1020 Danfoss Icon™ Programmable 088U1025

Zamawianie

Danfoss Icon™ to seria termostatów pokojowych do
montażu podtynkowego i natynkowego, służących do
zastosowań w wodnym ogrzewaniu podłogowym.

Danfoss Icon™ Programmable zasilany jest z sieci i
może być wykorzystywany jako samodzielny termo­stat, lub w połączeniu z listwą sterującą siłownikami
230 V (088H0016).

Termostat wykorzystuje wyjście z triakiem i może ste­rować maks. 5 siłownikami termicznymi.

Użytkownik może wybrać jeden z 7 wstępnie zdefinio­wanych schematów ogrzewania. Schemat można cza­sowo zawiesić przy pomocy trzech przycisków trybu.

Termostat może także działać z pominięciem progra­matora czasowego (stała nastawa temperatury w po­mieszczeniu).

Termostat wyposażony jest w funkcję prognozowania
(uczenie się dostosowania do zmiennych warunków).

Termostat jest wyposażony w szklany, dotykowy wy­świetlacz z przeźroczystym ekranem. W trybie oczeki­wania wyświetlacz jest wygaszony.

Produkt Wersja Wymiary

Danfoss Icon™ Programmable Montaż podtynkowy 80 x 80 mm Euro, Ø 68 mm 088U1020

Właściwości

• Precyzyjne sterowanie PWM

• Można go montować w ramkach różnych produ­centów

• Przeźroczysty wyświetlacz z przyciskami

• 7 wstępnie zdefiniowanych schematów czasowych i
funkcja prognozowania

• Ograniczenie zakresu temperatury dostęp­ne w menu użytkownika

• Neutralne wzornictwo i prosty interfejs użytkownika

• Nastawa zabezpieczenia przed zamarzaniem

• Może być stosowany z siłownikami NC i NO o na­pięciu 230 V

• Możliwość optymalizacji dla różnych źródeł ciepła
za pomocą menu serwisowego

• Ochrona przed zakamienieniem zaworu

• Nadaje się do zastosowania w systemach chłodzą­cych

• Wejście sterowania z zewnętrznego urządzenia

• Możliwość stosowania z czujnikiem podłogowym
(opcja)

• Bardzo wysoka odporność na promieniowanie UV

Do skrzynki

przyłączeniowejNrkatalogowy

Akcesoria

VDSUD249

Danfoss Icon™ Programmable Montaż natynkowy 86 x 86 mm nie dotyczy 088U1025

Produkt Opis

Danfoss FH-WC, 230 V Listwa sterująca, 8 kanałów, do 16 wyjść 088H0016

Danfoss Icon™ czujnik temperatury podłogi 47 kΩ, 3 m, IP 67 088U1110

© Danfoss | FEC | 2019.03 | 1

Nr katalo-

gowy

Dane techniczne Danfoss Icon™ Programmable — Termostaty pokojowe, 230 V

Dane techniczne

Typ Elektroniczny termostat z dotykowym interfejsem użytkownika

Interfejs użytkownika Przeźroczysty, dotykowy wyświetlacz pojemnościowy

Funkcje interfejsu użytkownika Ikona ogrzewania, strzałka góra/dół, klawisz potwierdzenia,

klawisz „wstecz”, „w domu”, „urlop”, „noc”, ustawienia

Typ wyświetlacza Hybrydowy: czerwone pojedyncze diody i segment znakowy

Funkcje wyświetlacza Wyłącza się po 10 sekundach bezczynności

Zegar czasu rzeczywistego Tak, standardowy. kalendarz gregoriański.

8 godzin rezerwy bieżącej (nowy produkt), do 1,5 h rezerwy w
dziesiątym roku po instalacji.

Funkcja automatycznej zmiany czasu Standardowa, możliwość wyłączenia

Schematy ogrzewania 7 wstępnie zdefiniowanych programów czasowych (P0–P6)

5/2 dni (powszednie i weekendy)

Zakres nastawy temperatury 5–35° C (ustawienie zabezpieczające przed zamarzaniem = 5° C)

Temperatura otoczenia,
przechowywania

Temperatura otoczenia podczas pracy 0 do +40° C

Sterownik, typ Regulacja z modulacją szerokości impulsu

Zamiana, chłodzenie Tak, przez zacisk wejściowy 230 V

Nastawy ogólne/na wyjeździe Tak, przez zacisk wejściowy 230 V

-20 do 60° C

Maksymalne obciążenie ciągłe (wyjście) < 50 mA /10 W (= 5 szt. siłowników Danfoss TWA)

Maks. prąd rozruchowy (siłownik) 3 A ≤ 100 ms

Pobór mocy 0,2 W

Zasilanie (bez siłowników) 220–240 V, 50/60 Hz

Czujnik, pomieszczenie NTC 47 kΩ

Czujnik podłogowy (opcja) NTC 47 kΩ, 3 m, IP 68

Materiał obudowy Elementy białe: PC ASA

Elementy szare: PC, szkło 10%

Stopień IP i izolacji IP: 21 Klasa izolacji: II

Klasa ErP

Dopuszczenie CE, RohS, WEEE

Kolor Biały RAL9010/Ciemnoszary RAL7024

Wymiary, wersje podtynkowe 80 x 80 x 11 mm (088U1020)

Wymiary, wersje natynkowe 86 x 86 x 25 mm (088U1025)

(2%)

2 | © Danfoss | FEC | 2019.03

VDSUD249

Dane techniczne Danfoss Icon™ Programmable — Termostaty pokojowe, 230 V

220-240V

N

NN

NN

220-240V

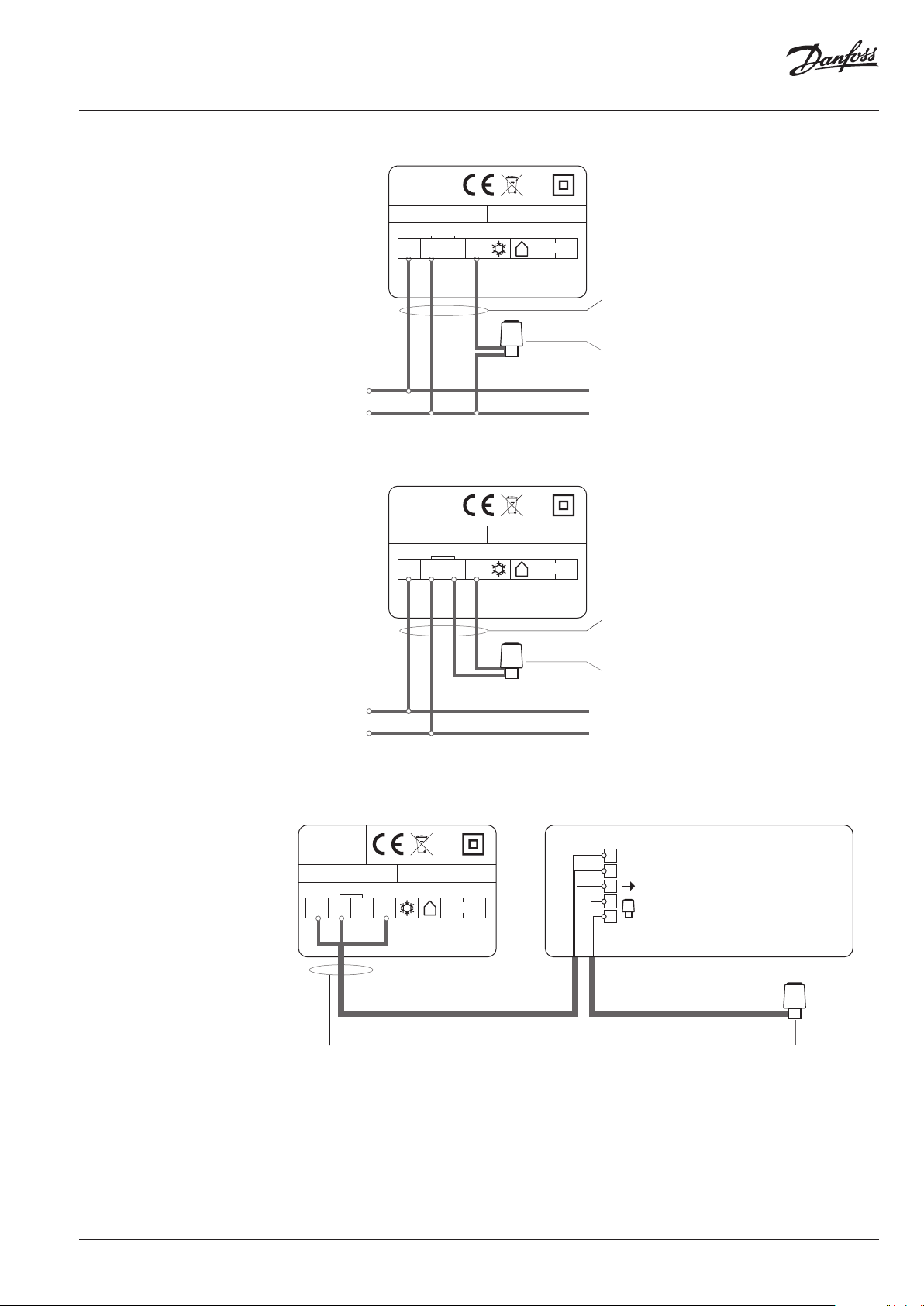

Przykłady zastosowań

Okablowanie bez listwy sterującej, przewód zerowy z instalacji zasilającej

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

LN

Load

L

IP21

T30

Max. load: 10W/50mA

TC

088N3454 v000

Min. 3x1.5 przewód do termostatu
(nie licząc uziemienia ochronnego)

M

Maks. 5 siłowników, typ NC lub NO, 230 V
Maks. 10 W / Maks. 50 mA przy obciążeniu stałym
Maks. 3 A prądu rozruchowego ≤ 100 ms

L

50-60 Hz

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

LN

Load

L

IP21

T30

Max. load: 10W/50mA

TC

088N3452 v000

Min. 4G1.5 przewód do termostatu
(nie licząc uziemienia ochronnego)

50-60 Hz

Okablowanie z listwą sterującą

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

LNNNTC

Min. 3x1.5 przewód do termostatu
(nie licząc uziemienia ochronnego)

1)

Uwaga! Listwa sterująca FH-WC 088H0016 obsługuje tylko siłowniki NC i nie obsługuje zmiany na chłodzenie ani korekty

ogólnej.

L

N

Load

L

IP21

T30

Max. load: 10W/50mA

M

088N3452 v000

Maks. 5 siłowników, typ NC lub NO, 230 V
Maks. 10 W / Maks. 50 mA przy obciążeniu stałym
Maks. 3 A prądu rozruchowego ≤ 100 ms

N

N

L

LOAD

L

FH-WC

M

088H0016

1)

M

Maks. 5 siłowników, typ NC lub NO, 230 V

Maks. 10 W / Maks. 50 mA przy obciążeniu stałym

Maks. 3 A prądu rozruchowego ≤ 100 ms

VDSUD249

© Danfoss | FEC | 2019.03 | 3

Dane techniczne Danfoss Icon™ Programmable — Termostaty pokojowe, 230 V

220-240V

N

220-240V

N

220-240V

N

Przykłady zastosowań

Jak ustawić termostaty na tryb chłodzenia z urządzenia zewnętrznego

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

LNNNTC

Load

L

IP21

T30

Max. load: 10W/50mA

088N3452 v000

S: Może to być mechaniczny wy-

łącznik lato/zima lub przekaźnik
uruchamiany z urządzenia
zewnętrznego.

Należy użyć tej samej fazy, która

M

S

zasila termostat.

Termostat/pomieszczenie jest w
trybie chłodzenia, gdy faza zasila
zacisk .

L

50-60 Hz

Uwaga! Wyłącznika nie ma w
ofercie Danfoss.

Jak ustawić termostaty na tryb urlopowy (czuwanie) z urządzenia zewnętrznego

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

LNNNTC

Load

L

IP21

T30

Max. load: 10W/50mA

088N3452 v000

S: Może to być mechaniczny wy-

łącznik Dom/Urlop lub przekaź­nik uruchamiany z urządzenia
zewnętrznego.

Należy użyć tej samej fazy, która

M

S

zasila termostat.

Termostat/pomieszczenie jest w
trybie urlopowym, gdy faza zasila
zacisk .

L

50-60 Hz

Uwaga! Wyłącznika nie ma w
ofercie Danfoss.

4 | © Danfoss | FEC | 2019.03

Jak instalować czujnik podłogowy

Danfoss A/S
6430 Nordborg
Denmark

Icon™ Programmable

LNNNTC

Load

L

IP21

T30

Max. load: 10W/50mA

088N3452 v000

M

L

50-60 Hz

Uwaga!
Stosować czujnik 47 KΩ NTC, nr produktu: 088U1110
Zawsze umieszczać czujniki zewnętrzne w rurce ochronnej (peshel)!

1. R > 5 cm

2. Przed zalaniem wylewką betonową należy
umocować rurkę ochronną do podłoża

3. Beton

4. Końcówka rurki musi być zaślepiona

1. 2. 3. 4.

VDSUD249

Wymiary

60

60

47

71

71

80

51

23

11

Danfoss Icon™ Programmable 088U1020

75

86

25

Danfoss Icon™ Programmable 088U1025

80

86

VDSUD249
