Datablad
Danfoss Icon™ Programmable
- Rumstermostater, 230 V
Beskrivning
Danfoss Icon™ Programmable 088U1020 Danfoss Icon™ Programmable 088U1025
Beställning
Danfoss Icon™ är en serie med rumstermostater för
infälld eller utanpåliggande montering för vattenburen golvvärme.
Danfoss Icon™ Programmable drivs med nätspänning och kan användas som en fristående
termostat eller i kombination med kopplingsenhet
088H0016.
Termostaten har en TRIAC-utgång och kan styra
upp till fem termomotorer.
Användaren kan välja mellan sju fördefinierade
värmescheman. Ett schema kan tillfälligt åsidosättas
med hjälp av de tre lägesknapparna.
Termostaten kan även användas utan schema
(konstant rumstemperatur).
Termostaten använder prognos (adaptiv inlärning).
Termostaten har en genomskinlig pekskärm. Displayen är avstängd i normalt läge.
Produkt Utförande Storlek För kopplingslåda Artikelnr
Danfoss Icon™ Programmable Infälld 80 x 80 mm Euro, Ø 68 mm 088U1020
Danfoss Icon™ Programmable Infälld 86 x 86 mm
Danfoss Icon™ Programmable Infälld 88 x 88 mm Schweizisk typ 088U1022
Danfoss Icon™ Programmable
Utanpålig-
gande
Funktioner
• Exakt styrning genom pulsbreddmodulering
(PWM)
• Kan användas med väggramar från andra
tillverkare
• Genomskinlig display med funktionsknappar
• Sju fördefinierade scheman och prognos
• Temperaturbegränsning via användarmenyn
• Neutral design och enkelt användargränssnitt
• Frostskyddsinställning
• Kan användas med 230 V NC- eller NO-termomotorer
• Kan optimeras för olika värmekällor via servicemenyn
• Funktion för ventilmotionering
• Kan användas i system med kyla
• Med ingång för global temperatursänkning
• Kan användas med golvgivare (tillval)
• Mycket god UV-resistens
Fyrkantig, 70 x 70
mm
86 x 86 mm I.u. 088U1025
088U1021
VDSUD207
© Danfoss | FHH | 2016.07 | 1
Datablad Danfoss Icon™ Programmable – rumstermostater, 230 V
Tillbehör
Tekniska specifikationer
Produkt Beskrivning Artikelnr
Danfoss FH-WC, 230 V Kopplingsenhet, 8 kanaler, upp till 16 utgångar 088H0016
Danfoss Icon™ golvgivare 47 kΩ, 3 m, IP 67 088U1110
Typ Elektronisk termostat med pekskärmsgränssnitt
Användargränssnitt Genomskinlig kapacitiv pekskärm
Användargränssnittets funktioner
Displaytyp Hybrid: en röd lysdiod och anpassat segment
Displayfunktioner Stängs av efter 10 sek. inaktivitet
Realtidsklocka
Automatisk sommartid Standard, kan stängas av
Värmescheman
Temperatur, inställningsområde 5–35° C (frostskyddsinställning = 5° C)
Uppvärmningsikon, pil upp/ner, bekräftelseknapp,
hemma, semester, natt och inställningar
Ja, standard Gregoriansk kalender.
8 h batteritid (ny produkt) ner till 1,5 h batteritid
efter 10 år.
Sju fördefinierade scheman (P0-P6)
5/2 dagar (veckodagar och helger)
Omgivningstemperatur, förvaring -20 till 60° C
Omgivningstemperatur, användning 0 till + 40° C
Styrenhet, typ Inställbar pulsbreddsmodulering
Växling, kylning Ja, via 230 V-ingångsplint
Global temperatursänkning/semester Ja, via 230 V-ingångsplint
Max. kontinuerlig last (utgång) < 50 mA/10 W (= 5 st. Danfoss TWA-termomotorer)
Max. rusningsström (termomotor) 3 A ≤ 100 ms
Energiförbrukning 0,2 W
Strömförsörjning (exkl. termomotorer) 220-240 V, 50/60 Hz
Rumsgivare NTC 47 kΩ
Golvgivare (tillval) NTC 47 kΩ, 3 m, IP 68
Material i kåpan
Kapslings- och skyddsklass IP: 21 Skyddsklass: II
ErP-klass
Godkännande CE, RohS, WEEE
Färg Vit RAL9010/mörkgrå RAL7024
Vita delar: PC ASA
Grå delar: PC, 10 % glas
(2 %)
2 | © Danfoss | FHH | 2016.07
80 x 80 x 11 mm (088U1020)
Mått, infällt utförande
Mått, utanpåliggande utförande 86 x 86 x 25 mm (088U1025)
86 x 86 x 11 mm (088U1021)
88 x 88 x 13 mm (088U1022)
VDSUD207
Datablad Danfoss Icon™ Programmable – rumstermostater, 230 V
220-240V
N
NN
NN
220-240V
N
Användningsexempel
Kabeldragning utan kopplingsenhet, neutralledare från huvudinstallationen
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Programmable
LN
Load
L
IP21
T30
Max. load: 10W/50mA
TC
088N3454 v000
Min. 3G1.5 -kabel till termostat
(exkl. skyddsjord)
M
Max. 5 termomotorer, NC- eller NO-typ, 230 V
Max. 10 W/max. 50 mA kontinuerlig last
Max. 3 A rusningsström ≤ 100 ms
L
50-60 Hz
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Programmable
LN
Load
L
IP21
T30
Max. load: 10W/50mA
TC
088N3452 v000
Min. 4G1.5 -kabel till termostat
(exkl. skyddsjord)
50-60 Hz
Kabeldragning med kopplingsenhet
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Programmable
LNNNTC
Min. 3G1.5 -kabel till termostat
(exkl. skyddsjord)
1)
OBS! Kopplingsenhet FH-WC 088H0016 kan endast användas med NC-termomotorer och saknar stöd för växling till kyla
och global temperatursänkning.
L
Load
L
IP21
T30
Max. load: 10W/50mA
M
088N3452 v000
Max. 5 termomotorer, NC- eller NO-typ, 230 V
Max. 10 W/max. 50 mA kontinuerlig last
Max. 3 A rusningsström ≤ 100 ms
N
N
L
LOAD
L
FH-WC
M
088H0016
1)
Max. 5 termomotorer, NC-typ, 230 V
Max. 10 W/max. 50 mA kontinuerlig last
Max. 3 A rusningsström ≤ 100 ms
M
VDSUD207
© Danfoss | FHH | 2016.07 | 3
Datablad Danfoss Icon™ Programmable – rumstermostater, 230 V
220-240V
N
220-240V
N
220-240V
N

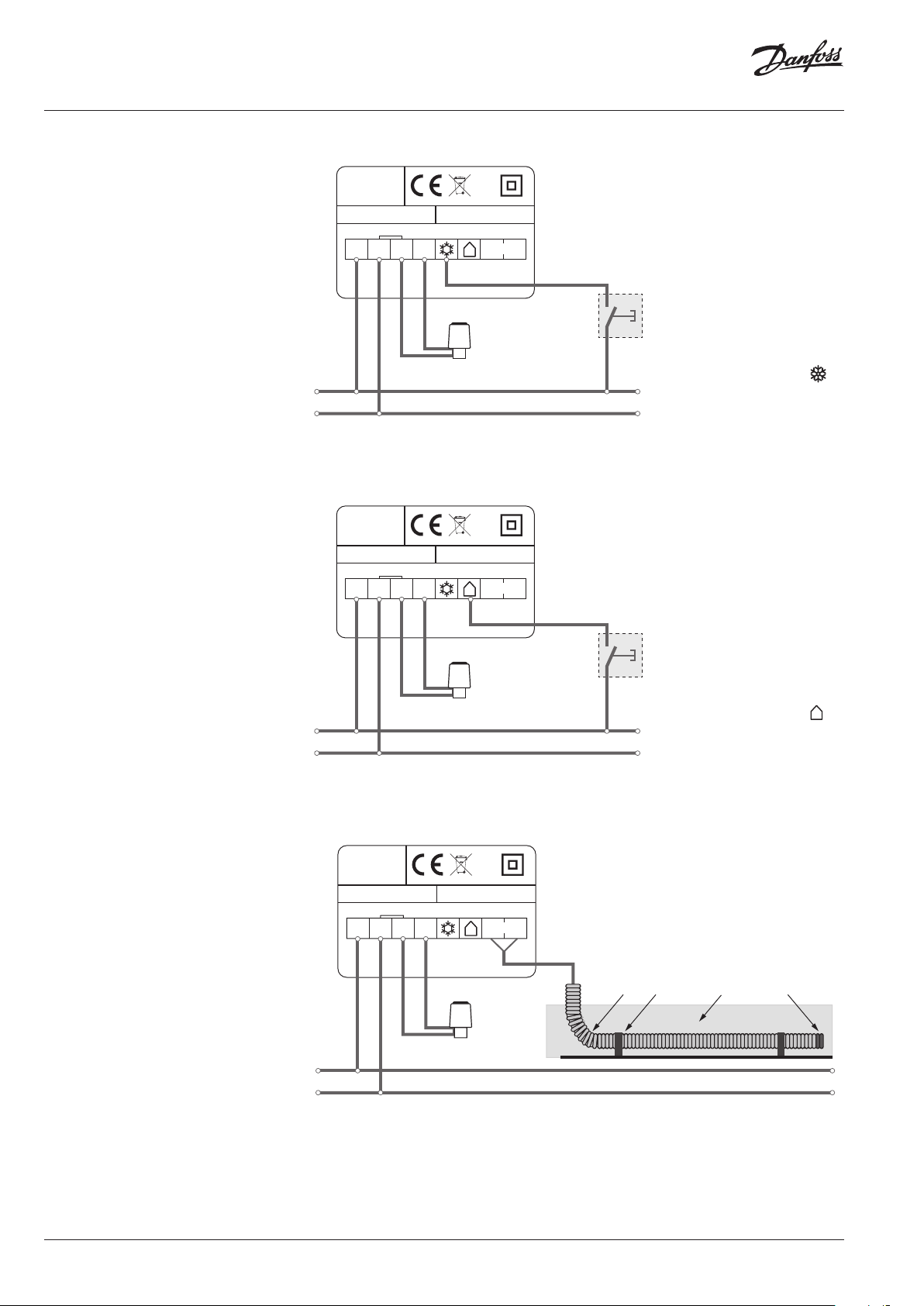

Användningsexempel
Inställning av termostaterna på kylningsläge från extern enhet
50-60 Hz
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Programmable
L
LNNNTC
Load
L
IP21
T30
Max. load: 10W/50mA
M
088N3452 v000
S: Med mekanisk brytare för som-
mar/vinter eller reläaktiverad
från extern enhet.
Använd fasen som försörjer
S
termostaten.
Termostaten och rummet förblir i
kylningsläge så länge som fasen
är strömförande vid plinten .
OBS! Brytaren kan inte levereras av Danfoss.
Inställning av termostaterna till semesterläge (globalt vänteläge) från extern enhet
50-60 Hz
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Programmable
L
LNNNTC
Load
L
IP21
T30
Max. load: 10W/50mA
M
088N3452 v000
S: Med mekanisk brytare för hem-
ma/semester eller reläaktiverad
från extern enhet.
Använd fasen som försörjer
S
termostaten.
Termostaten och rummet förblir i
semesterläge så länge som fasen
är strömförande vid plinten .
OBS! Brytaren kan inte levereras av Danfoss.
4 | © Danfoss | FHH | 2016.07
Installation av golvgivare
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Programmable
LNNNTC
Load
L
IP21
T30
Max. load: 10W/50mA
M
L
50-60 Hz
OBS!
Använd Danfoss 47 KΩ NTC-givaren, artikelnr: 088U1110
Dra alltid externa givare i ett lämpligt elrör!
1. R > 5 cm
2. Förankra elröret ordentligt före betonggjut-
ningen
3. Betong
4. Röränden måste vara stängd eller försluten
088N3452 v000
1. 2. 3. 4.
VDSUD207
Datablad Danfoss Icon™ Programmable – rumstermostater, 230 V
60
60
60
60
Mått
71
47
71
80
51
51
23
11
Danfoss Icon™ Programmable 088U1020
80 80
47
23
11
Danfoss Icon™ Programmable 088U1021
47
71
71
86
88
80
86
51
23
13
Danfoss Icon™ Programmable 088U1022
(inkl. Feller EDIZIOdue-ram och -adapter)
75
86
25
Danfoss Icon™ Programmable 088U1025
88
86
VDSUD207
© Danfoss | FHH | 2016.07 | 5
Danfoss AB
S-581 99 Linköping • Industrigatan 5
Tfn 013 25 85 00 • Fax 013 13 01 81
danfoss@danfoss.se • www.danfoss.com/sweden
