Technický popis
Řídicí regulátor Danfoss Icon™
Master Controller 230 V
Popis
Informace pro objednávání
Danfoss Icon™ Master Controller 230 V – je zařízení
určené pro použití v systémech teplovodního podlahového vytápění s použitím 230 V termostatů a
termoelektrických pohonů.
K řídicímu regulátoru Danfoss Icon™ Master
Controller 230 V lze připojit až 14 termoelektrických pohonů a až 8 prostorových termostatů (zón).
Je vybaven výstupem 230 V pro cirkulační čerpadlo
a bezpotenciálovým relé pro ovládání kotle. Relé se
aktivují, když jeden nebo více termostatů vysílají
signál o potřebě tepla pro vytápění.
Produkt Typ vidlice Kód
Řídicí regulátor Danfoss Icon™ Master, 230 V, 8-kanálový, základní verze F
Řídicí regulátor Danfoss Icon™ Master, 230 V, 8-kanálový, rozšířená verze F
Řídicí regulátor Danfoss Icon™ Master, 230 V, 8-kanálový, základní verze, CH J
Řídicí regulátor Danfoss Icon™ Master, 230 V, 8-kanálový, rozšířená verze, CH J
Rozšířená verze (featured) podporuje rovněž režim
«mimo domov» a režim chlazení, které jsou ovládány signálem 230 V, a také indikátory LED, které svítí,
když jsou výstupy aktivní.
Danfoss Icon™ Master Controller 230 V se vyznačuje
snadnou instalací díky jednoduchému schématu
připojení svorek a jasnému označení na šroubových svorkách.
088U1030
088U1031
088U1032
088U1033
VDMBB148
© Danfoss | FEC | 2019.01 | 1
Technický popis Řídicí regulátor Danfoss Icon™ Master Controller 230 V
Technické parametry
Základní verze (Basic) Rozšířená verze (Featured)
Max. počet termostatů 8
Max. počet termoelektrických
pohonů
Podporované typy pohonů Bez proudu zavřeno (NC)
Vnitřní pojistka 3 A
Splnění požadavků následujících
směrnic:
Napájecí napětí 220 - 240 V AC
Frekvence napájecí sítě 50/60 Hz
Výstupní napětí, pohony 230 V AC
Teplota okolí, nepřetržité používání
Skladovací teplota -20 °C až +60 °C
Výstupní relé, čerpadlo 230 V max. 100 W
Výstupní relé, kotel Bezpotenciálové, max. 2A
Výstup, chlazení Není součástí zařízení 230 V, pokud je aktivní
Výstup, snížení Není součástí zařízení 230 V, pokud je aktivní
Vstup, chlazení Není součástí zařízení Vstup externího přepínače
Vstup, snížení Není součástí zařízení Vstup externího přepínače
Jmenovité impulsové napětí 4 kV
LVD, EMC, RoHs, WEEE
14
0 °C až +50 °C
(230 V, jmen.)
(230 V, jmen.)
Teplota zkoušky bodového tlaku 75 °C
Stupeň znečištění životního
prostředí
Pokyny k likvidaci Výrobek musí být likvidován v souladu s pravidly pro likvidaci
odpadu z elektronických zařízení
Stupeň 2
2 | © Danfoss | FEC | 2019.01
VDMBB148
Technický popis Řídicí regulátor Danfoss Icon™ Master Controller 230 V
Schéma připojení
Icon™ Master Controller 230V Basic
kód: 088U1030, 088U1032
MAX. 100W
L N
L N
3A
1
Napájení
50/60 Hz
HEAT!
Opce
Cerpadlo
220-240 VAC
Opce
2
1 1 2 2 3 3 4 4 5 5 6 6 7 8
2x < 1,5 mm
2 2 2
THERMOSTAT 1 THERMOSTAT 2 THERMOSTAT 3 THERMOSTAT 4 THERMOSTAT 5 THERMOSTAT 6 THERMOSTAT 7 THERMOSTAT 8
L N
LOAD
Max.
1,5 mm
L N
LOAD
Príklad: Icon™ Dial
2
L N
L N
LOAD
LOAD
2
L N
L N N
Príklad: Icon™ Display Príklad: Icon™ Programmable
L N
LOAD
Load
L
L N
LOAD
LOAD
L N
LOAD
Load
L N N NTC
L
Opce
Snímac
N NO NC
L
Príklad: Basic Plus WT-T Príklad: Basic Plus WT-D
0
NOL NNC S1 S2
Opce
Snímac
VDMBB148
© Danfoss | FEC | 2019.01 | 3

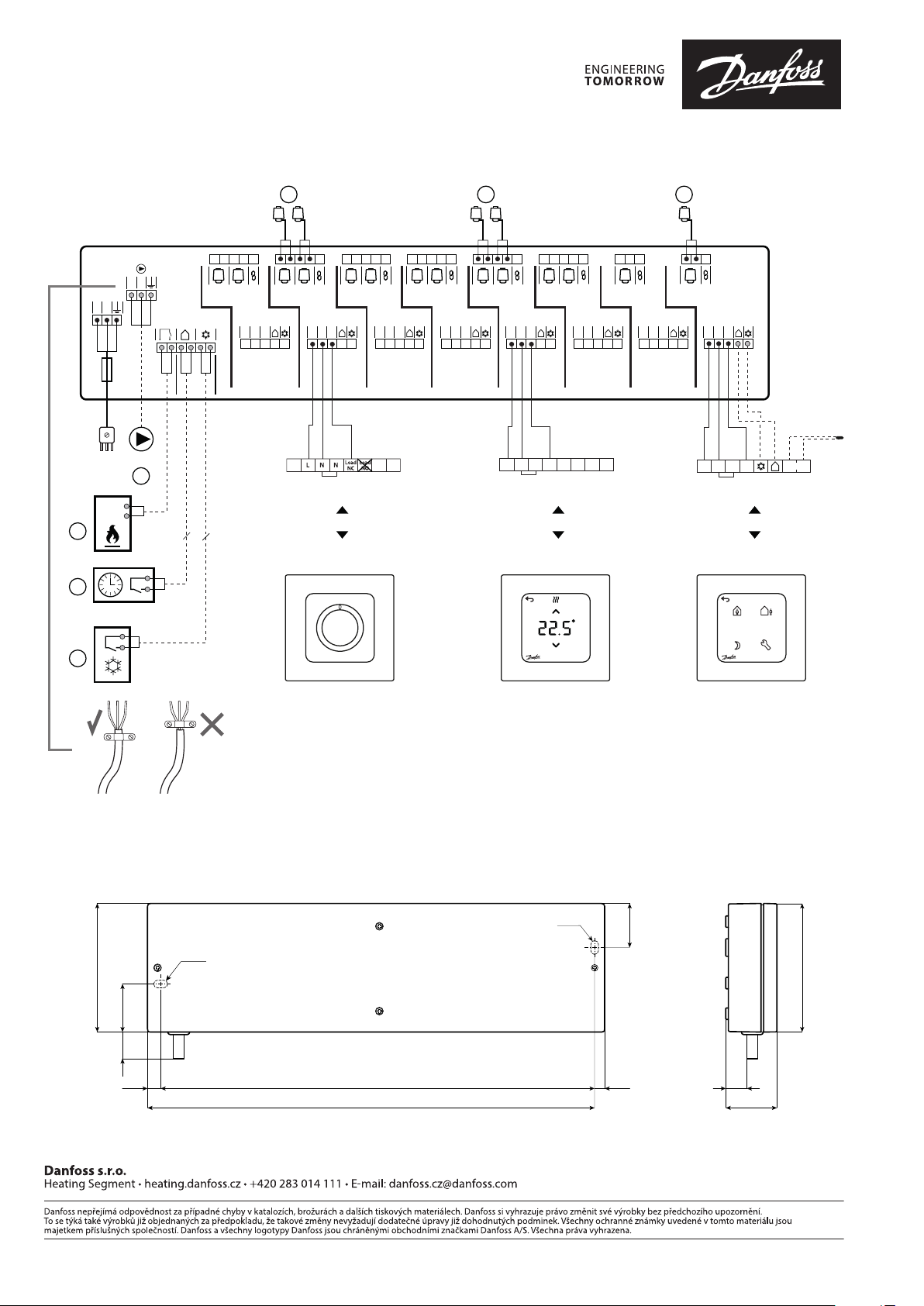

Schéma připojení
Icon™ Master Controller 230V Featured
kód: 088U1031, 088U1033
MAX. 100W
L N
L N
1 1 2 2 3 3 4 4 5 5 6 6 7 8
THERMOSTAT 1 THERMOSTAT 2 THERMOSTAT 3 THERMOSTAT 4 THERMOSTAT 5 THERMOSTAT 6 THERMOSTAT 7 THERMOSTAT 8
L N
3A
EXTERNÍ
PREPÍNAC
Napájení
50/60 Hz
HEAT!
Opce
1
2x ≤ 1,5 mm
2x ≤ 1,5 mm
220-240 VAC
Opce
2
Opce
3
5 5 5
L N
LOAD
≤ 1,5 mm ≤ 1,5 mm ≤ 1,5 mm
L N
LOAD
L N
LOAD
L N
LOAD
L NN
L N
LOAD
Load
L
L N
LOAD
LOAD
L N
LOAD
Opce
Load
L N N NTC
L
Příklad: Icon™ ProgrammablePříklad: Icon™ DisplayPříklad: Icon™ Dial
Opce
Snímac
Opce
4
Výkres
102
3821,07
10,4
Ø6
Ø6
343,5
7,9
35
16,7
362 41
102
4 | © Danfoss | FEC | 2019.01
AI280649940640cs-000102 | VDMBB148
