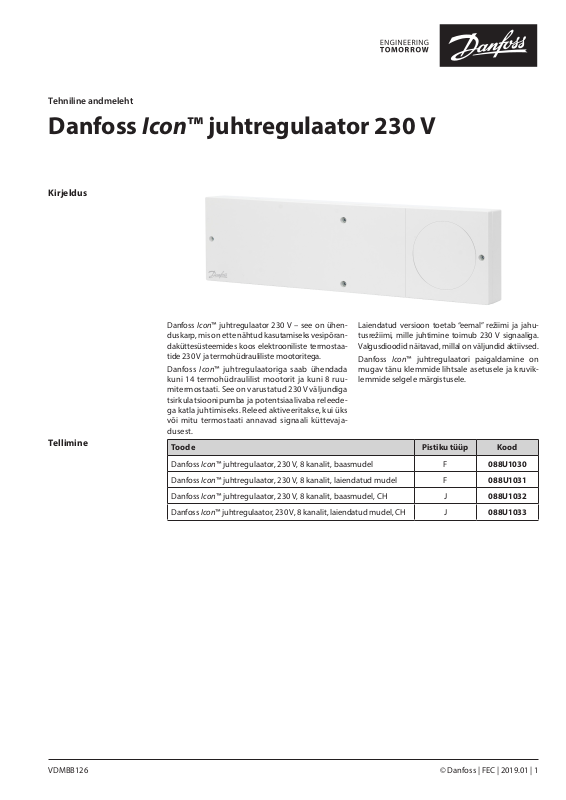

Tehniline andmeleht
Danfoss Icon™ juhtregulaator 230 V
Kirjeldus
Tellimine
Danfoss Icon™ juhtregulaator 230 V – see on ühenduskarp, mis on ette nähtud kasutamiseks vesipõrandaküttesüsteemides koos elektrooniliste termostaatide 230 V ja termohüdrauliliste mootoritega.
Danfoss Icon™ juhtregulaatoriga saab ühendada
kuni 14 termohüdraulilist mootorit ja kuni 8 ruumitermostaati. See on varustatud 230 V väljundiga
tsirkulatsioonipumba ja potentsiaalivaba releedega katla juhtimiseks. Releed aktiveeritakse, kui üks
või mitu termostaati annavad signaali küttevajadusest.
Too de Pistiku tüüp Kood
Danfoss Icon™ juhtregulaator, 230 V, 8 kanalit, baasmudel F 088U1030
Danfoss Icon™ juhtregulaator, 230 V, 8 kanalit, laiendatud mudel F 088U1031
Danfoss Icon™ juhtregulaator, 230 V, 8 kanalit, baasmudel, CH J 088U1032
Danfoss Icon™ juhtregulaator, 230 V, 8 kanalit, laiendatud mudel, CH J 088U1033
Laiendatud versioon toetab “eemal” režiimi ja jahutusrežiimi, mille juhtimine toimub 230 V signaaliga.
Valgusdioodid näitavad, millal on väljundid aktiivsed.
Danfoss Icon™ juhtregulaatori paigaldamine on
mugav tänu klemmide lihtsale asetusele ja kruviklemmide selgele märgistusele.
VDMBB126
© Danfoss | FEC | 2019.01 | 1
Tehniline andmeleht Danfoss Icon™ juhtregulaator 230 V
Tehnilised andmed
Baasmudel Laiendatud mudel
Termostaatide maks. arv 8
Mootorite maks. arv 14
Toetatavate mootorite tüübid Pingeta suletud (NC)
Sisemine kaitse 3 A
Vastab direktiividele: LVD, EMC, RoHs, WEEE
Toitepinge 220 - 240 V vahelduvvoolu
Toitevõrgu sagedus 50/60 Hz
Väljundpinge, mootorid 230 V vahelduvvoolu
Ümbritseva keskkonna temperatuur, töötamisel
Ladustamise temperatuur -20 °C kuni +60 °C
Väljundrelee, pump 230 V, maks. 100 W
Väljundrelee, katel Potentsiaalivaba, maks. 2 A
Väljund, jahutus Ei kasutata 230 V, kui on aktiivne
Väljund, alandus Ei kasutata 230 V, kui on aktiivne
Sisend, jahutus Ei kasutata Välise ümberlüliti sisend (230 V,
Sisend, alandus Ei kasutata Välise ümberlüliti sisend (230 V,
Nominaalne impulsipinge 4 kV
0 °C kuni +50 °C
nom.)
nom.)
Survetesti (ball pressure test)
temperatuur
Saastetaseme kontroll Tase 2
Utiliseerimine Toode tuleb utiliseerida vastavalt elektrooniliste seadmete jäätme-
75 °C
käitluse eeskirjadele
2 | © Danfoss | FEC | 2019.01
VDMBB126
Tehniline andmeleht Danfoss Icon™ juhtregulaator 230 V
Elektriline ühendusskeem
Icon™ juhtregulaator 230V baasmudel
kood: 088U1030, 088U1032
MAKS. 100W
L N
L N
3A
1
Toide
Valikuline
220-240 V
Pump
vah.voolu
50/60 Hz
HEAT!
Valikuline
2
1 1 2 2 3 3 4 4 5 5 6 6 7 8
2x < 1,5 mm
2 2 2
THERMOSTAT 1 THERMOSTAT 2 THERMOSTAT 3 THERMOSTAT 4 THERMOSTAT 5 THERMOSTAT 6 THERMOSTAT 7 THERMOSTAT 8
L N
LOAD
Maks.
1,5 mm
L N
LOAD
Näide: Icon™ Dial
2
L N
L N
LOAD
L N
LOAD
LOAD
L N N
Näide: Icon™ Display Näide: Icon™ Programmable
2
L N
Load
L
L N
LOAD
L N
LOAD
L N N NTC
LOAD
Valikuline
Andur
Load
L
N NO NC
L
Näide: Basic Plus WT-T Näide: Basic Plus WT-D
0
NOL NNC S1 S2
Valikuline
Andur
VDMBB126
© Danfoss | FEC | 2019.01 | 3
Elektriline ühendusskeem
Icon™ juhtregulaator 230V
Laiendatud mudel
kood: 088U1031, 088U1033
5 5 5
Valikuline
2
Valikuline
3
Option
4
L N
Toide
220-240 V
vah.voolu
50/60 Hz
HEAT!
MAKS. 100W
L N
3A
Valikuline
1
2x ≤ 1,5 mm
1 1 2 2 3 3 4 4 5 5 6 6 7 8
THERMOSTAT 1 THERMOSTAT 2 THERMOSTAT 3 THERMOSTAT 4 THERMOSTAT 5 THERMOSTAT 6 THERMOSTAT 7 THERMOSTAT 8
VÄLINE
L N
ÜMBERLÜLITI
2x ≤ 1,5 mm
L N
LOAD
≤ 1,5 mm ≤ 1,5 mm ≤ 1,5 mm
L N
LOAD
L N
LOAD
L N
LOAD
L NN
L N
LOAD
Load
L
LOAD
L N
L N
LOAD
L N N NTC
Näide: Icon™ ProgrammableNäide: Icon™ DisplayNäide: Icon™ Dial
LOAD
Valikuline
Valikuline
Load
L
Andur
Joonised
Ø6
102
3821,07
10,4
4 | © Danfoss | FEC | 2019.01
Ø6
343,5
7,9
35
16,7
362 41
AI280649940640et-000102 | VDMBB126
102
