Danfoss Icon™ Display
- Hitastillir fyrir herbergi, 230 V
Lýsing
Danfoss Icon™ Display 088U1010 Danfoss Icon™ Display 088U1015
Pantanir
Danfoss Icon™ er vörulína herbergishitastilla sem
eru utanáliggjandi eða til innbyggingar í dós, en
þeir eru notaðir við vökvadrifin gólfhitakerfi.
Danfoss Icon™ Display er tengdur við rafkerfi og
mánota sem sjálfstæðan hitastilli eða ásamt tengiboxi 088H0016.
Hitastillirinn notar triac-útgang og getur stýrt allt
að 5 vaxmótorum.
Notandinn getur stillt á æskilegt herbergishitastig
gegnum snertiviðmót og lesið herbergishitastigið.
Hitastillirinn notar “snertingu við gler” viðmót með
gegnsæjum skjá. Slökkt “OFF” er á skjánum við
venjulega notkun.
Vörur Útgáfa Stærð Fyrir tengidós Vörunúmer
Danfoss Icon™ Display Í vegg 80 x 80 mm Evrópa, Ø68 mm 088U1010
Danfoss Icon™ Display Í vegg 86 x 86 mm Ferningur, 70x70 mm 088U1011
Danfoss Icon™ Display Í vegg 88 x 88 mm Svissnesk gerð 088U1012
Danfoss Icon™ Display Á vegg 86 x 86 mm Á.e.v. 088U1015
Eiginleikar
• Nákvæm PWM-stýring
• Útgáfa til innfellingar í rofadós hentar fyrir
rofalínur margra framleiðanda
• Gegnsær skjár
• Takmörkun stillisviðs gegnum notandavalmynd
• Látlaus hönnun og einfalt notandaviðmót
• Frostvarnarstilling
• Hægt að nota með 230 V NC- eða NO vaxmótorum
• Hægt er að ná bestu stillingu fyrir mismunandi
hitagjafa gegnum valmynd
• Lokaliðkunaraðgerð
• Mikið þol gegn útólubláu ljósi
Fylgihlutir
VDSUC209
Vörur Lýsing Vörunúmer
Danfoss FH-WC, 230V Tengibox, 8 rásir, allt að 16 útgangar 088H0016
© Danfoss | FHH | 2016.06 | 1
Gagnablað Danfoss Icon™ Display - Herbergishitastillir, 230 V
Tæknilegar upplýsingar
Gerð Rafeindastýrður hitastillir með snerti notandaviðmóti
Notandaviðmót Rýmdarsnerting og gegnsær skjár.
Notandaviðmótsaðgerðir Hitatákn, ör upp/niður, staðfestingarlykill, bakklykill
Skjágerð Blendingur: Rauð einföld ljósdíóða (LED) og sérsniðinn skjár
Skjáaðgerðir Slekkur á (OFF) eftir 10 sek án afskipta
Hitastillisvið 5 - 35° C (frostvarnarstilling = 5° C)
Umhverfishitastig, geymsla -20 til 60° C
Umhverfishitastig, í notkun 0 til + 40° C
Stýring, gerð Stillanleg púlsvíddarmótun (PWM)
Hám. stöðugt álag (úttak) < 50 mA /10 W (= 5 stk. Danfoss TWA vaxmótorar)
Hám. straumhnykkur (armstjóri) 3 A ≤ 100 ms
Aflnotkun 0,2 W
Raforkunotkun (án vaxmótors) 220-240 V, 50/60 Hz
Skynjari, herbergi 47 kΩ NTC
Efni í hlíf Hvítir hlutar: PC ASA
Gráir hlutar PC, 10% gler
IP og verndarflokkur IP: 21 Verndarflokkur: II
ErP flokkur
Vottun CE, RohS, WEEE
Litur Hvítur RAL9010 / Dökkgrár RAL7024
Másetningar, útgáfur í vegg 80 x 80 x 11 mm (088U1010)
Málsetningar, utanáliggjandi 86 x 86 x 25 mm (088U1015)
(2%)
86 x 86 x 11 mm (088U1011)
88 x 88 x 13 mm (088U1012)
2 | © Danfoss | FHH | 2016.06
VDSUC209
Gagnablað Danfoss Icon™ Display - Herbergishitastillir, 230 V
220-240V
N
220-240V
N

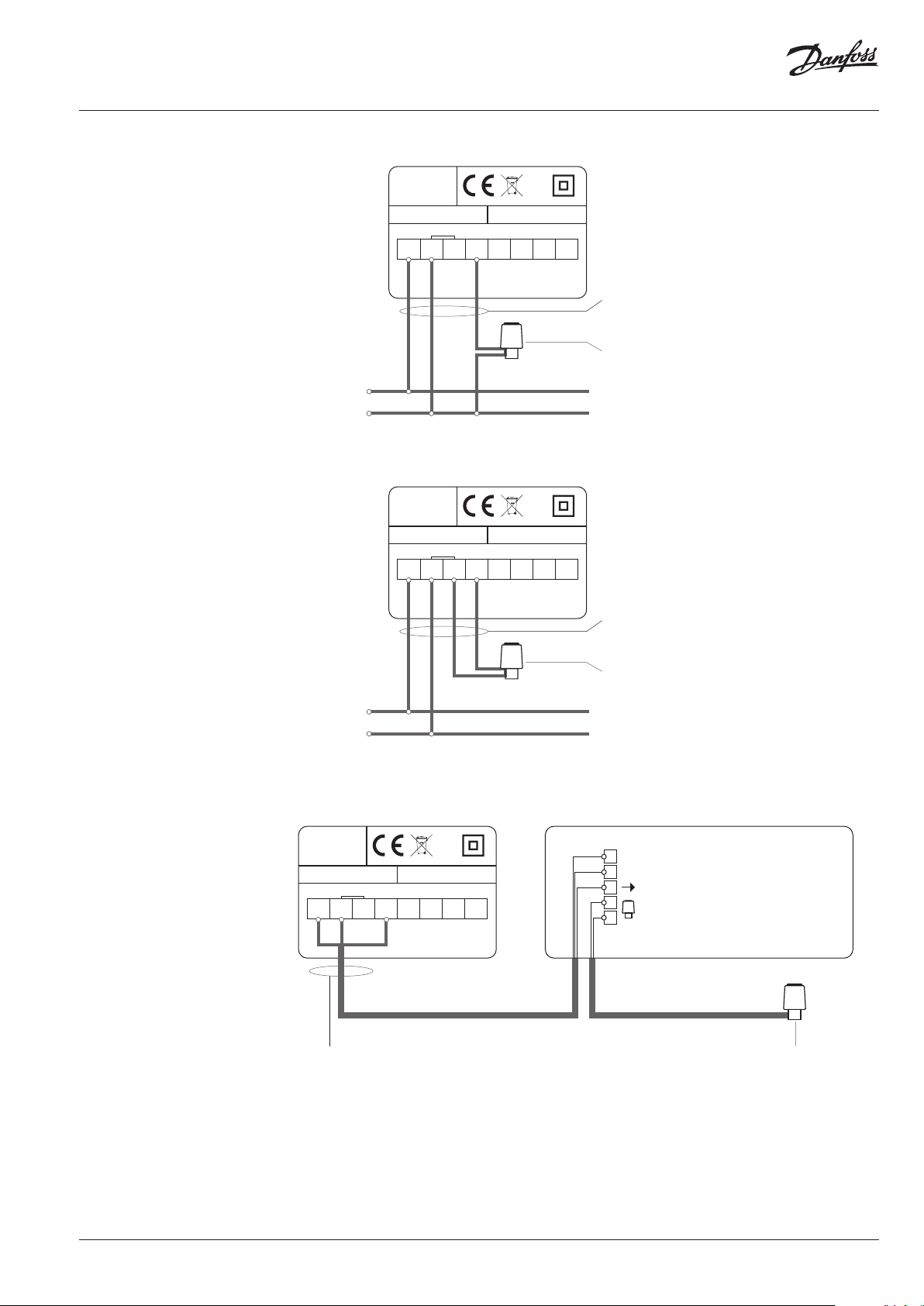

Dæmi um notkun
Tengingar án tengibox, núllvír frá rafkerfi
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Display
LNN
Max. load: 10W/50mA
Load
L
M
L
50-60 Hz
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Display
LNN
Max. load: 10W/50mA
Load
L
IP21
T30
IP21
T30
088N3452 v000
Lágm. 3G1.5 kapall að hitastilli
(jarðtenging ekki tekin með)
Hám. 5 , gerð NC vaxmótorar eða NO, 230V
Hám. 10 W / Max. 50 mA stöðugt álag
Hám. 3 A straumhnykkur ≤ 100 ms
088N3452 v000
Lágm. 4G1.5 kapall að hitastilli
(jarðtenging ekki tekin með)
M
L
50-60 Hz
Tengingar með tengiboxi
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Dial
LNN
Load
L
IP21
T30
Max. load: 10W/50mA
N
L
LOAD
088N3450 v000
Lágm. 3G1.5 kapall að hitastilli
(jarðtenging ekki tekin með)
1)
Athugið! Tengibox FH-WC 088H0016 styður eingöngu NC-vaxmótora.
Hám. 5 , gerð NC vaxmótorar eða NO, 230V
Hám. 10 W / Max. 50 mA stöðugt álag
Hám. 3 A straumhnykkur ≤ 100 ms
N
L
FH-WC
M
088H0016
1)
M
Lágm. 5 armstjórar, gerð NC, 230V
Hám. 10 W / Max. 50 mA stöðugt álag
Hám. 3 A straumhnykkur ≤ 100 ms
VDSUC209
© Danfoss | FHH | 2016.06 | 3

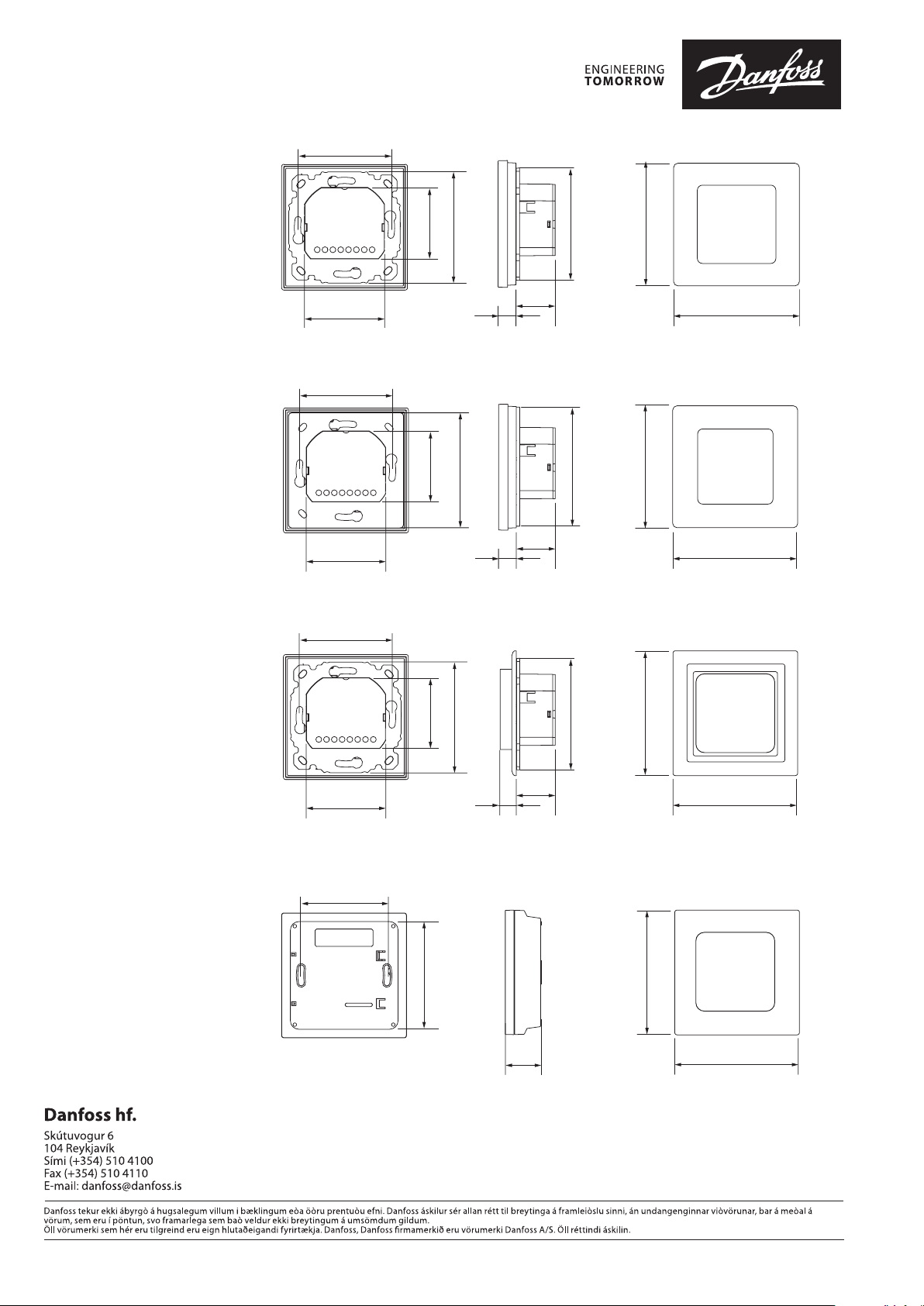

Málsetningar
60
60
60
60
47
71
71
80
51
51
23
11
Danfoss Icon™ Display 088U1010
80 80
47
23
11
Danfoss Icon™ Display 088U1011
47
71
71
80
86
86
88
51
23
13
Danfoss Icon™ Display 088U1012
(inniheldur Feller EDIZIOdue rammi og millistykki)
75
86
25
Danfoss Icon™ Display 088U1015
88
86
4 | © Danfoss | FHH | 2016.06
VDSUC209
