Adatlap
Danfoss Icon™ Display
– helyiségtermosztát, 230 V
Leírás
Danfoss Icon™ Display 088U1010 Danfoss Icon™ Display 088U1015
Rendelés
A süllyesztett vagy falsíkra szerelt Danfoss Icon™
helyiségtermosztátok melegvizes padlófűtési
alkalmazásokban használhatók.
A hálózatról táplált Danfoss Icon™ Display termosztát önálló készülékként és 088H0016 csatlakozódobozzal együtt is használható.
A TRIAC-kimenettel rendelkező termosztáttal 5
termikus szelepmozgató vezérelhető.
A felhasználó az érintőképernyős felhasználói
felületen beállíthatja a kívánt szobahőmérsékletet
és leolvashatja a mért szobahőmérsékletet.
A termosztát átlátszó üvegfelületű érintőkijelzővel
rendelkezik. Normál üzemeléskor a kijelző ki van
kapcsolva.
Termék Verzió Méret Kötődoboz
Danfoss Icon™ Display Süllyeszthető 80 x 80 mm Euro, Ø68 mm 088U1010
Danfoss Icon™ Display Süllyeszthető 86 x 86 mm Négyszögletes, 70 x 70 mm 088U1011
Danfoss Icon™ Display Süllyeszthető 88 x 88 mm Svájci típus 088U1012
Danfoss Icon™ Display Falsíki 86 x 86 mm – 088U1015
Jellemzők
• Pontos impulzusszélesség-modulációs vezérlés
• A süllyeszthető változat kompatibilis a harmadik
felek fali kereteivel
• Átlátszó kijelző
• Tartománykorlátozás a felhasználói menüből
• Semleges formaterv, egyszerű felhasználói felület
• Fagyvédelmi beállítás
• Használható 230 V-os NC vagy NO szelepmozgatókkal
• A termosztát különféle hőforrásokhoz optimalizálható a szervizmenüből
• Szelepjáratási funkció
• Rendkívüli UV-állóság
Rendelési
szám
Tar tozékok
VDSUC247
Termék Leírás
Danfoss FH-WC, 230 V Csatlakozódoboz, 8 csatorna, max. 16 kimenet 088H0016
© Danfoss | FHH | 2016.06 | 1
Rendelési
szám
Adatlap Danfoss Icon™ Display – helyiségtermosztát, 230 V
Műszaki adatok
Típus Elektronikus termosztát érintőképernyős felhasználói
felülettel
Felhasználói felület Átlátszó kapacitív érintőkijelző
Felhasználói felület jellemzői Fűtés ikon, Fel-Le nyíl, Megerősítés gomb, Vissza gomb
Kijelző típusa Hibrid: egyszerű piros LED-ek és saját szegmens
Kijelző jellemzői Ha nincs művelet, 10 mp után kikapcsol
Beállítható hőmérsékletek tartománya 5–35° C (fagyvédelmi beállítás = 5° C)
Tárolási környezeti hőmérséklet -20–60° C
Üzemi környezeti hőmérséklet 0–40° C
Vezérlő típusa Állítható impulzusszélesség-moduláció
Max. folyamatos terhelés (kimenet) < 50 mA /10 W (= 5 db Danfoss TWA szelepmozgató)
Max. bekapcsolási túláram (szelepmozgató) 3 A ≤ 100 ms
Áramfogyasztás 0,2 W
Tápellátás (a szelepmozgatók kivételével) 220–240 V, 50/60 Hz
Érzékelő, helyiség 47 kΩ NTC
Burkolat anyaga Fehér részek: PC ASA
Szürke részek: PC, 10% üveg
IP és érintésvédelmi osztály IP: 21 Érintésvédelmi osztály: II
ErP-besorolás
Teljesített előírások CE, RoHS, WEEE
Szín Fehér RAL9010/sötétszürke RAL7024
Méretek – süllyeszthető változat 80 x 80 x 11 mm (088U1010)
Méretek – falsíki változat 86 x 86 x 25 mm (088U1015)
(2%)
86 x 86 x 11 mm (088U1011)
88 x 88 x 13 mm (088U1012)
2 | © Danfoss | FHH | 2016.06
VDSUC247
Adatlap Danfoss Icon™ Display – helyiségtermosztát, 230 V
220-240V
N
220-240V
N

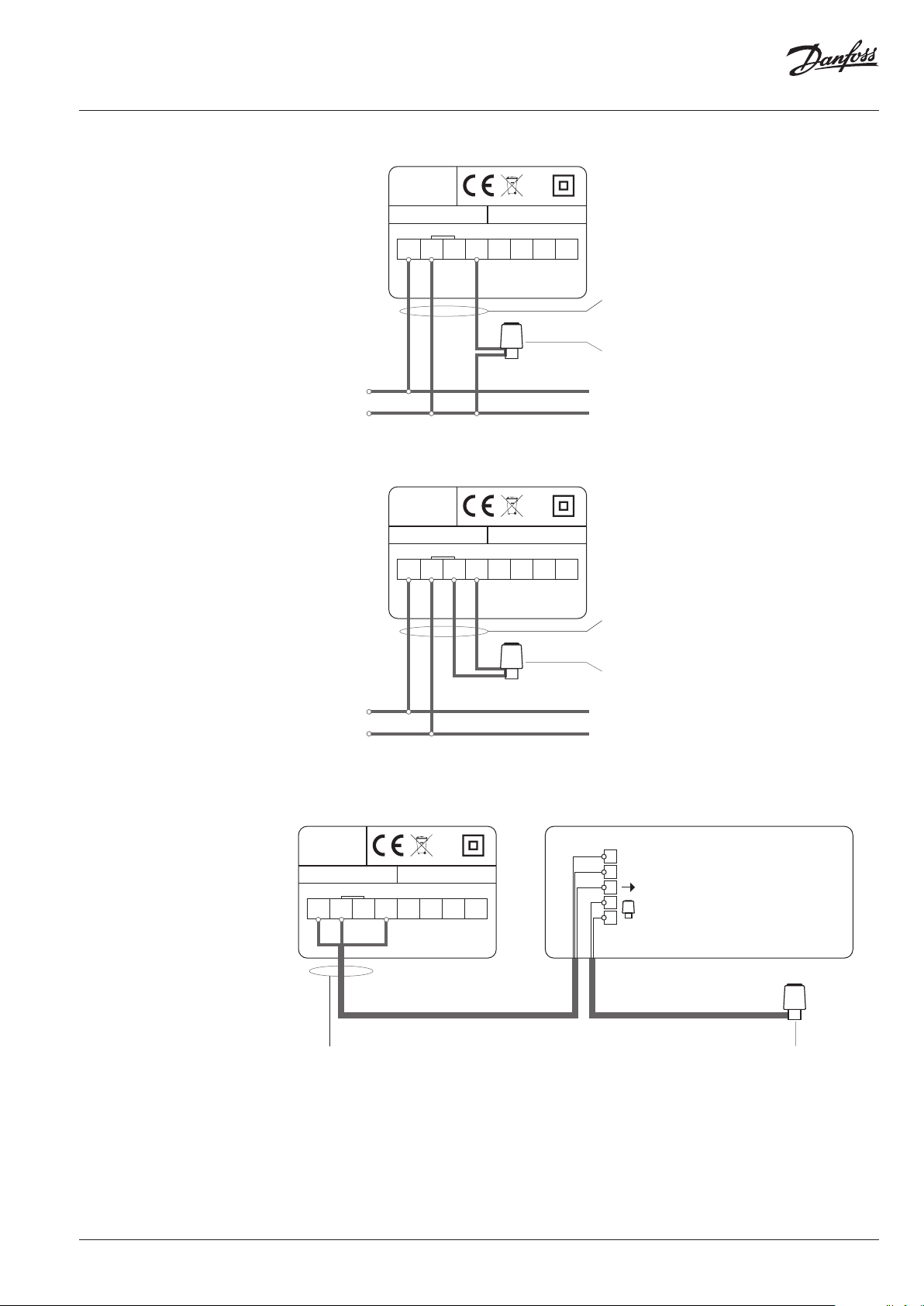

Alkalmazási példák
Vezetékezés csatlakozódoboz nélkül, nullavezeték a hálózatból
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Display
LNN
Load
L
IP21
T30
Max. load: 10W/50mA
088N3452 v000
Min. 3G1,5 kábel a termosztátba
(nem számítva a védőföldelést)
M
Max. 5 szelepmozgató, NC vagy NO típus, 230 V
Max. 10 W / max. 50 mA-es folyamatos terhelés
Max. 3 A bekapcsolási túláram ≤ 100 ms
L
50-60 Hz
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Display
LNN
Load
L
IP21
T30
Max. load: 10W/50mA
088N3452 v000
Min. 4G1,5 kábel a termosztátba
(nem számítva a védőföldelést)
M
Max. 5 szelepmozgató, NC vagy NO típus, 230 V
Max. 10 W / max. 50 mA-es folyamatos terhelés
Max. 3 A bekapcsolási túláram ≤ 100 ms
L
50-60 Hz
Vezetékezés csatlakozódobozzal
Danfoss A/S
6430 Nordborg
Denmark
Icon™ Dial
LNN
Load
L
Min. 3G1,5 kábel a termosztátba
(nem számítva a védőföldelést)
IP21
T30
Max. load: 10W/50mA
088N3450 v000
N
N
L
L
LOAD
M
FH-WC
088H0016
Max. 5 szelepmozgató, NC vagy NO típus, 230 V
Max. 10 W / max. 50 mA-es folyamatos terhelés
Max. 3 A bekapcsolási túláram ≤ 100 ms
1)
Fontos: A FH-WC 088H0016 csatlakozódoboz csak az NC típusú szelepmozgatókat támogatja.
1)
M
VDSUC247
© Danfoss | FHH | 2016.06 | 3

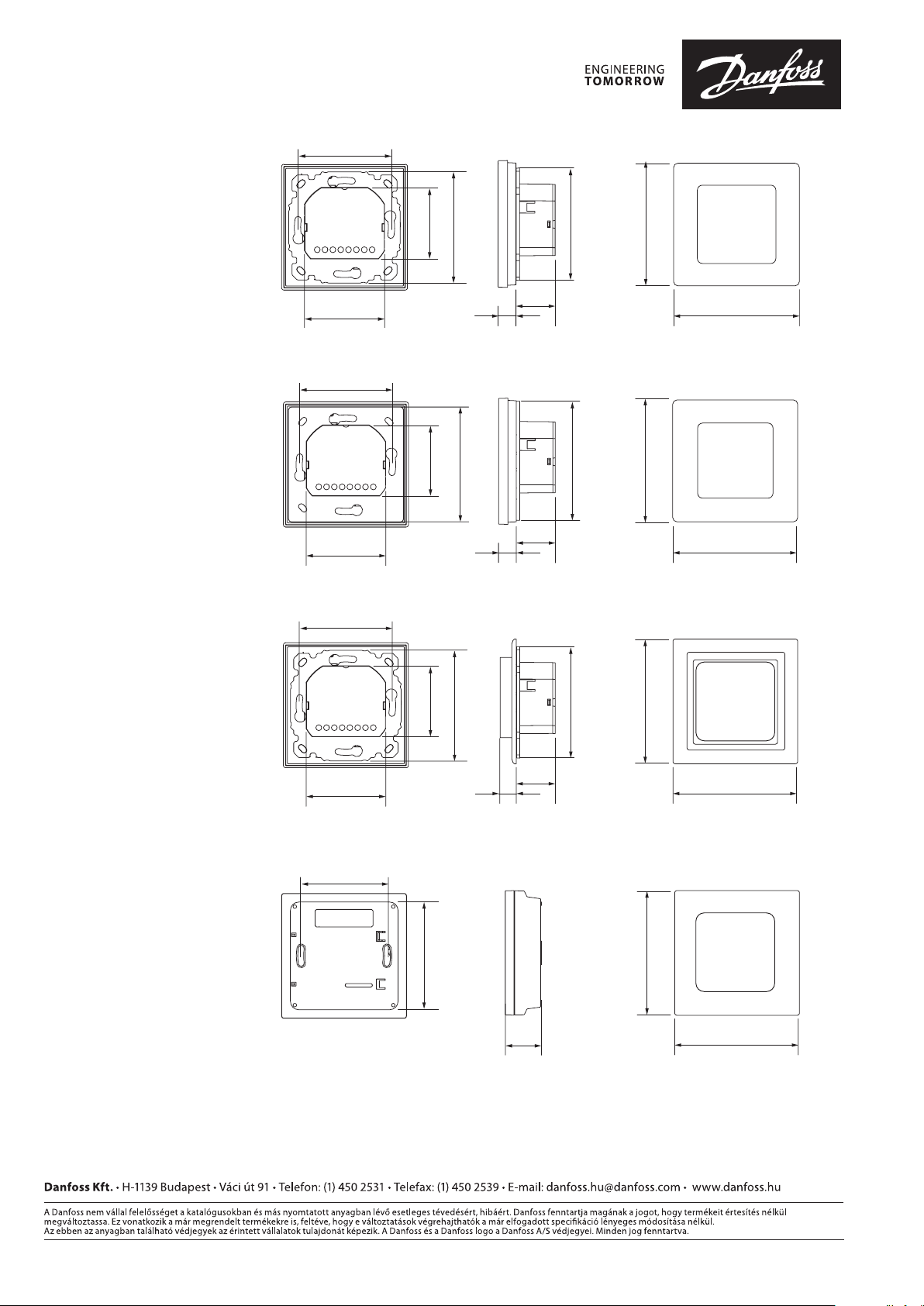

Méretek
60
60
60
60
47
71
71
80
51
51
23
11
Danfoss Icon™ Display 088U1010
80 80
47
23
11
Danfoss Icon™ Display 088U1011
47
71
71
80
86
86
88
51
23
13
Danfoss Icon™ Display 088U1012
( Feller EDIZIOdue kerettel és adapterrel)
75
25
Danfoss Icon™ Display 088U1015
88
86
86
4 | © Danfoss | FHH | 2016.06
VDSUC247
