Danfoss Icon™ Display
Raumthermostat, 230 V
Beschreibung
Danfoss Icon™ Displa y 088U1010 Danfoss Icon™ Display 088U1015
Bestelldaten
Danfoss Icon™ umfasst verschiedene Raumther­mostate für Warmwasser-Fußbodenheizungen, jeweils zur Unter- oder Aufputzmontage.
Danfoss Icon™ in Display-Version ist eine 230-V­Ausführung und lässt sich als Stand-alone-Regler oder zusammen mit dem Klemmleiste 088U1040 einsetzen.
Per Triac-Ausgang kann der Thermostat bis zu fünf thermische Stellantriebe ansteuern.
Über einen Touchscreen kann der Anwender die gewünschte Raumtemperatur einstellen und die gemessene Raumtemperatur ablesen.
Der Thermostat verfügt über ein Bedienfeld aus einem glasähnlichen Material mit hintergrundbe­leuchtetem LED-Display. Im Normalbetrieb ist die Anzeige „AUS“.
Produkt Version Nennweite Für Verteilerdose Bestell-Nr.
Danfoss Icon™ Display Unterputz 80 × 80 mm Euro, Ø 68 mm 088U1010
Danfoss Icon™ Display Unterputz 86 × 86 mm Quadrat, 70 x 70 mm 088U1011
Danfoss Icon™ Display Unterputz 88 × 88 mm Modell Schweiz 088U1012
Danfoss Icon™ Display Aufputz 86 × 86 mm N.A. 088U1015
Merkmale
• Präzise PWM-Steuerung (Pulsweitenmodulation),
• Unterputzversion mit handelsüblichen Rah­menprogrammen vieler Hersteller kompatibel,
• Display mit Hintergrundbeleuchtung,
• Begrenzung der Mindest- und Maximaltempe­ratur über das Benutzermenü,
• Modernes Design und einfache Bedienoberfläche,
• Frostschutzfunktion,
• Verwendbar mit NC- oder NO-Stellantrieben (230 V),
• Thermostat über das Servicemenü für verschie­dene Wärmequellen optimierbar,
• Antiblockierfunktion der Ventile,
• Sehr hohe UV-Beständigkeit.
Zubehör
© Danfoss | FEC | 2021.06
Produkt Bestell-Nr.
Danfoss Icon™ 230V Klemmleiste, 8 Kanäle, max. 16 Ausgänge 088U1040
AI189586480083de-DE0301 | 1
Datenblatt Danfoss Icon™ Display Raumthermostat, 230 V
Technische Spezifikation
Typ Elektronischer Thermostat mit Touchscreen- Bedienfeld
Bedienoberfläche
Funktionen der Bedienoberfläche
Anzeigetyp
Anzeigemerkmale Schaltet sich nach 10 Sek. ohne Bedienung AUS
Temperaturbereich 5 °C bis 35 °C (Frostschutzeinstellung = 5 °C)
Umgebungstemperatur, Lagerung −20 °C bis +60 °C
Umgebungstemperatur für die Anwendung 0 °C bis 40 °C
Re gler, Typ Anpassbare Pulsweitenmodulation
Max. Dauerlast (Ausgang) < 50 mA / 10 W (= 5 Danfoss TWA-Stellantriebe)
Max. Einschaltstrom (Stellantrieb) 3 A ≤ 100 ms
Leistungsaufnahme 0,2 W
Spannungsversorgung (ohne Stellantriebe) 220 V bis 240 V, 50/60 Hz
Raumfühler NTC 47 kΩ
Kapazitiver Touchscreen mit hintergrundbeleuchteter Anzeige
Heizungssymbol, Pfeile nach oben/nach unten, Bestätigungstaste, Zurücktaste
Hybrid: rote Einzel-LED und benutzerdefinierter Bereich
Gehäusematerial
IP und Schutzart IP: 21 Schutzklasse: II
ErP-Klasse
Zulassung CE, RohS, WEEE
Farbe Weiß RAL9010/Dunkelgrau RAL7024
Maße, Unterputzversionen
Maße, Aufputzversionen 86 × 86 × 25 mm (088U1015)
Weiße Teile: PC ASA Graue Teile: PC, 10 % Glas
(2 %)
80 × 80 × 11 mm (088U1010) 86 × 86 × 11 mm (088U1011) 88 × 88 × 13 mm (088U1012)
2 | © Danfoss | FEC | 2021.06
AI189586480083de-DE0301
Datenblatt Danfoss Icon™ Display Raumthermostat, 230 V
220-240V
N
220-240V
N
Anwendungsbeispiele
Verdrahtung ohne Klemmleiste
Danfoss A/S 6430 Nordborg Denmark
Icon™ Display
LNN
L
50-60 Hz
Danfoss A/S 6430 Nordborg Denmark
Icon™ Display
LNN
Max. load: 10W/50mA
Load
L
M
Max. load: 10W/50mA
Load
L
IP21
T30
IP21
T30
088N3452 v000
Min. 3×1,5 mm² Kabel zum Thermostat (Schutzleiter nicht berücksichtigt)
Max. 5 Stellantriebe, Typ NC oder NO, 230 V Max. 10 W/Max. 50 mA Dauerlast Max. 3 A Einschaltstrom ≤ 100 ms
088N3452 v000
Min. 4×1,5 mm² Kabel zum Thermostat (Schutzleiter nicht berücksichtigt)
M
Max. 5 Stellantriebe, Typ NC oder NO, 230 V Max. 10 W/Max. 50 mA Dauerlast Max. 3 A Einschaltstrom ≤ 100 ms
L
50-60 Hz
Verdrahtung mit Klemmleiste
Danfoss A/S 6430 Nordborg Denmark
Icon™ Dial
LNN
Load
L
IP21
T30
Max. load: 10W/50mA
088N3450 v000
LN
LOAD
Min. 3×1,5 mm² Kabel zum Thermostat (Schutzleiter nicht berücksichtigt)
1)
Achtung! Die Icon™ 230V Klemmleiste 088U1040 unterstützt nur NC-Stellantriebe.
Klemmleiste
1)
088U10 40
Max. 5 Stellantriebe, Typ NC, 230 V
Max. 10 W/Max. 50 mA Dauerlast
Max. 3 A Einschaltstrom ≤ 100 ms
© Danfoss | FEC | 2021.06
AI189586480083de-DE0301 | 3

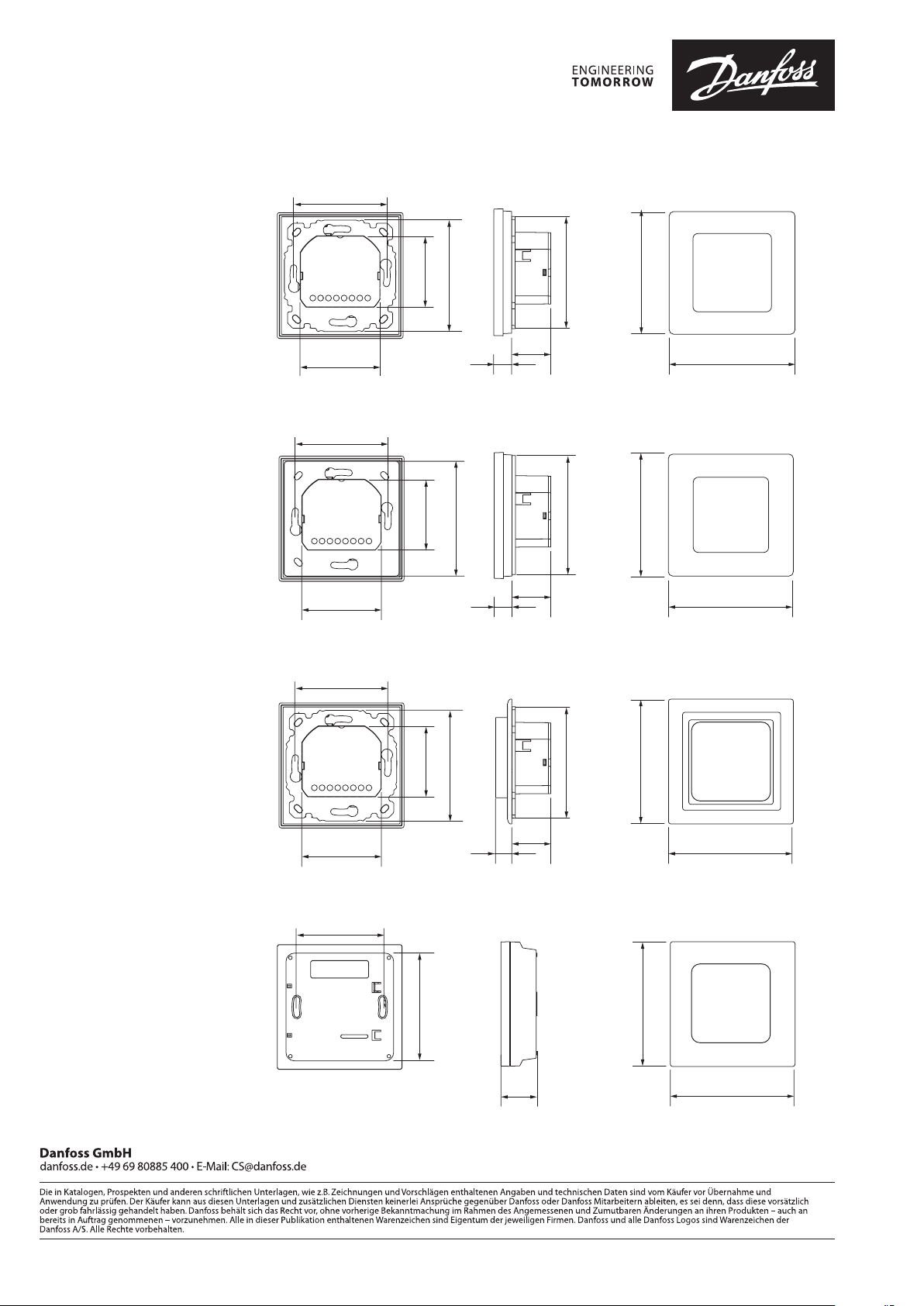

Abmessungen
60
60
60
60
47
71
71
80
51
51
23
11
Danfoss Icon™ Display 088U1010
80 80
47
23
11
Danfoss Icon™ Display 088U1011
47
71
71
80
86
86
88
4 | © Danfoss | FEC | 2021.06
23
51
Danfoss Icon™ Display 088U1012 (einschl. Feller EDIZIOdue-Rahmen und Adapter)
75
13
86
25
Danfoss Icon™ Display 088U1015
AI189586480083de-DE0301
88
