Teknisk beskrivelse
Danfoss Icon™ 24 V Hovedstyreenhet
Innledning
Deleliste
Danfoss Icon™ er et modulbasert varmesystem til styring av individuelle rom. Det kan konfigureres som et kablet eller trådløst system, eller en kombi­nasjon, hvis det er behov for dette.
Systemets sentrale del er Danfoss Icon™ Hovedsty­reenhet 24 V som konfigurerer og binder systemet sammen.
Installasjon og oppsett av Danfoss Icon™ Hoved­styreenhet 24 V er svært enkel takket være et spe­sielt program med fabrikkinnstilte parametre samt en intuitiv touch-screen interface.
Systemet tilbyr følgende funksjoner (noen funksjoner krever ekspansjonsmodul):
• Automatisk balanseringsfunksjon (PWM +), som sørger for systemets hydrauliske avbalansering via hovedstyreenheten, avhengig av det aktuel­le varmebehov i et bestemt rom.
• Krever ikke noen forhåndsinnstillinger på mani­folden.
• Mulighet for å styre ON/OFF (slå PA/AV).
• Aktuator kan fungere i NC/NO-modus (normalt lukket / normalt åpen).
• Kan fungere i kjølemodus (ekspansjonsmodul er nødvendig for å bytte til kjølemodusen).
• Det understøttes 2-, 3- eller 4-rørsystemer i forskjel-
Hovedstyreenhet Danfoss Icon™, 24 V, 10 kanaler, OTA 088U1141 Hovedstyreenhet Danfoss Icon™, 24 V, 15 kanaler, OTA 088U1142 Hovedstyreenhet Danfoss Icon™, 24 V, 10 kanaler, NP, OTA 088U1147 Hovedstyreenhet Danfoss Icon™, 24 V, 15 kanaler, NP, OTA 088U1148
lige konfigurasjoner (se installasjonsveiledningen som følger med ekspansjonsmodulet for ytterlige­re opplysninger vedr. alle konfigurasjoner).
• Temperaturregulering for kjølemiddel som til­føres systemet (ekspansjonsmodul er påkrevet) kan innstilles enten til å opprettholde en kon­stant temperatur eller til å justere temperaturen avhengig av varmeforbruket i ett eller annet rom.
• Strømførende utgang på 230 V med beskyttel­sesjording til sirkulasjonspumpe.
• Strømførende utgang på 230 V (f.eks. for “Always ON» (alltid slått på) -modus).
• Varmebehov-signalutgang (f.eks. til potensial­fritt relé).
• Mulighet for å gjøre systemet trådløst ved å be­nytte et radiomodul (ekstra tilbehør som kreves til trådløse systemer).
• Powerline-kommunikasjon (for 24 V-termostater).
• Mulighet for å kombinere kablet og trådløse ter­mostater i ett system.
• Mulighet for ernbetjening fra smarttelefon ved hjelp av en mobilapp for iOS- og Android-baser­te enheter (app-modul er påkrevet).
• Programvaren kan oppdateres gjennom App­eller Zigbee-modulen.
• Tredjeparts integrasjon med kompatible Zigbee­løsninger gjennom Icon™ Zigbee-modul.
Tilbehør
© Danfoss | FEC | 2020.11
Ekspansjonsmodul Danfoss Icon™ 088U1100 Danfoss Icon™ App-modul 088U1101 Danfoss Icon™ Signalforsterker 088U1102 Radiomodul Danfoss Icon™ 088U1103 Danfoss Icon™ Zigbee Module 088U1130 Danfoss Zigbee Signalforsterker 088U1131
AI350540105680no-NO0102 | 1
Teknisk beskrivelse Danfoss Icon™ 24 V Hovedstyreenhet
Anvendelse, tegninger
Eksempel 1: 2-rørsystem (kjøling, ekstrautstyr)
Eksempel 2: 2-rørsystem med blandeshunt
(temperaturregulering for kjølemiddel som tilføres systemet, ekstrautstyr)
23
Eksempel 3: 4-rørsystem (kjøling)
2 | © Danfoss | FEC | 2020.11
AI350540105680no-NO0102
Teknisk beskrivelse Danfoss Icon™ 24 V Hovedstyreenhet
Tekniske data
Felles spesifikasjoner for alle Danfoss Icon™-produkter
Hovedstyreenhet 24V og ekspansjonsmodul (ekstrautstyr)
For ytterligere opplysninger vedrørende alle konfigurasjoner, se installasjonsveiledningen som følger med ekspansjonsmodulet.
Temperatur for kuletrykktest 75 °C Kontrollert forureningsgrad Grad 2, normalt hjemmemiljø Programvareklasse Klasse A Nominell impulsspenning 4 kV Driftstid Permanent tilkoblet Temperaturområde, lagring og transport −20 °C til +65 °C Kassering og avfallshåndtering Produktet må kasseres som elektronisk avfall
Forsyningsspenning 220–240 V AC Strømforsyningsfrekvens 50/60 Hz Utgangsspenning, aktuatorer 24 V DC Maks. energiforbruk per aktuatorutgang 2 W Antall aktuatorutganger
10 eller 15, avhengig av styreenhetens type
(1 aktuator per utgangsklemme) Utgangsspenning, termostater 24 V DC Standby-energiforbruk per termostat 0,2 W Maks. antall termostater 10 eller 15, avhengig av styreenhetens type Maks. lengde på ledning fra hovedstyreenhet
for en 24V-termostat (avhenger av den anv­endte kabeltypen)
For 2 × 2 × 0,6 mm² STP/UTP: 100 m For 2 × 0,5 mm²: 150 m
For > 2 × 0,75 mm²: 200 m Standby-energiforbruk, hovedstyreenhet < 2 W Maks. energiforbruk, ekskl. bruk av PWR-1 og
< 50 W PWR-2 utganger
Innvendig beskyttelse (sikring, ikke utskiftbar) 2,5 A «Utgangsrelé» Potensialfritt relé, maks. belastning: 2 A Aktuatorutganger, type Type 1C (mikroavbrudd) Utgang «PWR 1», type og nominell maks. effekt Type 1B (mikrofrakobling) Utgang «PWR 2», type og nominell maks. effekt Type: Permanent drift,
alltid strømførende 230 V, maks. 50 W Utgang «PWR 3» (valgfri, på ekspansjonsmodul,
24 V DC, maks. 1 W beregnet til duggpunktsføler)
Inngang “1” (valgfri, på ekspansjonsmodul, brukes iht. den valgte applikasjon)
Inngang “2” (valgfri, på ekspansjonsmodul, brukes iht. den valgte applikasjon)
Inngang “3”, til føler
Ekstern bryterinngang
(innvendig, 24 V opptrekk)
Ekstern bryterinngang
(innvendig, 24 V opptrekk)
Ekstern føler, PT 1000 (Danfoss ESM 11) (valgfri, på ekspansjonsmodulet)
Mål B: 370 mm, H: 100 mm, D: 53 mm Samsvar erklært iht. følgende standarder /
LVD, EMC, RoHS og WEEE direktiver
Formål / bruksområde Individuell elektronisk romtemperaturregulering Jordingsmetode Fabrikkmontert strømledning, inkl. PE-leder Kapslingsgrad (IP-beskyttelsesklasse) IP 20 Beskyttelsesklasse Klasse II konstruksjon med jordingsklemme Omgivelsestemperaturområde,
0 °C til 50 °C kontinuerlig bruk
© Danfoss | FEC | 2020.11
AI350540105680no-NO0102 | 3
Danfoss AS
Heating Segment • danf
Danfos produk Alle
Tekniske data
Radiomodul og signalforsterker
Formål / bruksområde Signalsender og mottaker Omgivelsestemperaturområde, kontinuerlig
0 °C til 40 °C
bruk Frekvens 869 МHz Sendeeffekt < 2,5 mW Kapslingsgrad (IP-beskyttelsesklasse) IP 20 Samsvar erklært iht. følgende standarder /
RED, RoHS, WEEE
direktiver Beskyttelsesklasse Radio: klasse III konstruksjon
Signalforsterker: klasse II konstruksjon
Forsyningsspenning Radio: 5 V DC,
Signalforsterker: 230 V AC, 50/60 Hz
App-modul

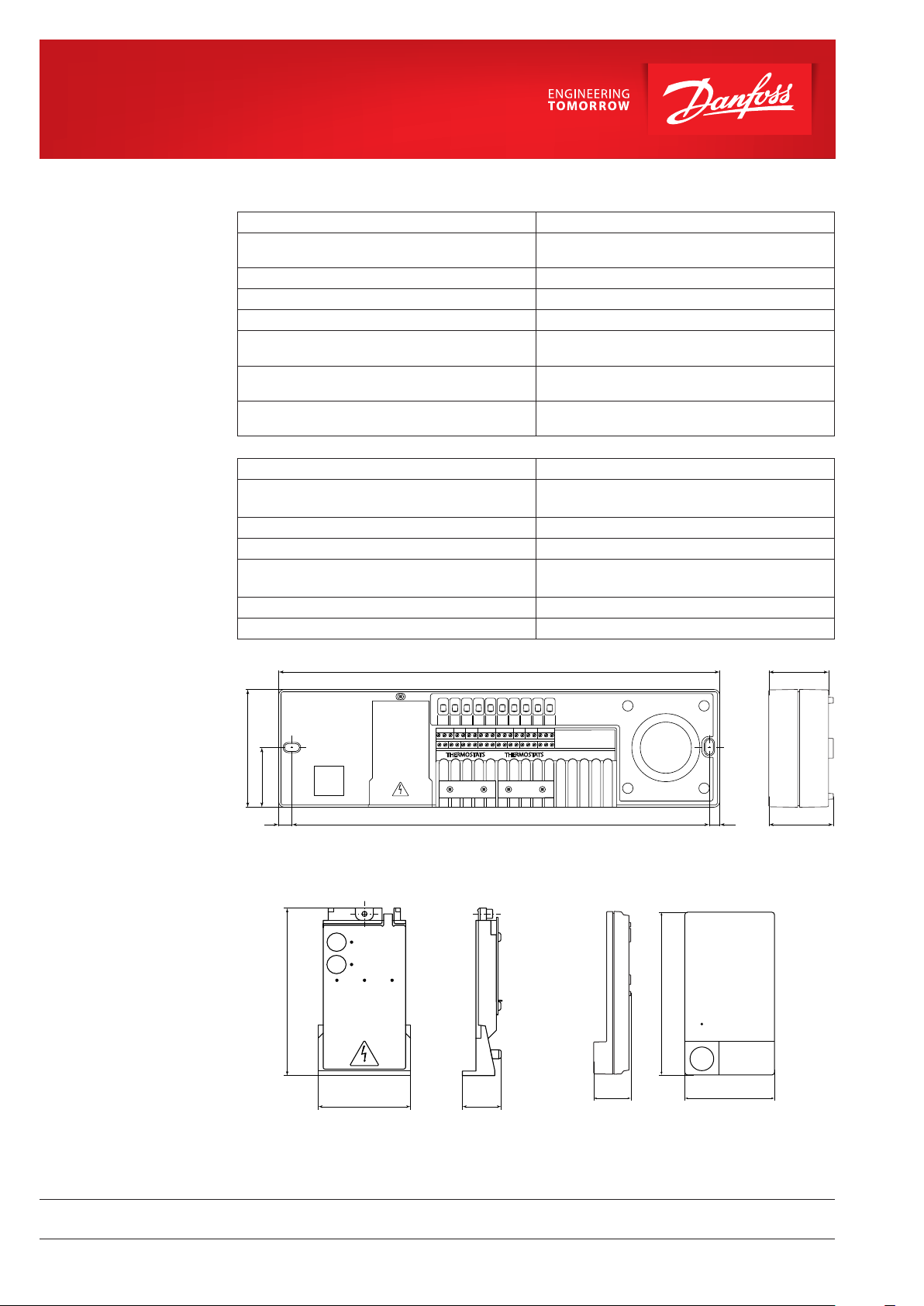

Tegninger
Formål / bruksområde Wi-Fi sender og mottaker, inkl. Bluetooth Omgivelsestemperaturområde, kontinuerlig
0 °C til 40 °C
bruk Frekvens 2,4 GHz Kapslingsgrad (IP-beskyttelsesklasse) IP 20 Samsvar erklært iht. følgende standarder /
RED, RoHS, WEEE
direktiver Beskyttelsesklasse Radiomodul: Klasse III Forsyningsspenning 5 V DC
372
1 2 3 987654 10
101
50
10
354 8
Danfoss Icon™ 24 V Hovedstyreenhet
50
54
s påtar seg intet ansvar for mulige feil i kataloger, brosjyrer og annet trykt materiell. Danfoss forbeholder seg rett til uten forutgående varsel å foreta endringer i sine produkter, herunder i
ter som allerede er i ordre, såfremt dette kan skje uten å endre allerede avtalte spesifikasjoner.
varemerker i dette materialet er de respektive firmaenes eiendom. Danfoss og alle Danfoss logotyper er varemerker for Danfoss A/S. Med enerett.
4 | © Danfoss | FEC | 2020.11
