数据表
Danfoss Icon™ 24 V 主控器
描述
订货
Danfoss IconTM 是用于独立房间供热控制的模
块化温控系统。可配置成有线系统或无线系
统，或在系统有需要时，配置成同时支持有线
与无线通讯的混合系统。
系统核心是 24V Danfoss IconTM 主控器，该主
控器将系统有机地联系在一起。
通过预设应用和直接的触摸式用户交互方式，
使24V Danfoss IconTM 主控器的安装和设置操作
非常简便。
系统提供以下功能 (部分功能需要通过扩展模块
实现):
• 自动平衡 (PWM+)：基于房间实际热需求，主
控器可以实现各单独房间的采暖系统的水力
平衡控制。
• 无需分集水器预设定设置。
• 开/关(On/O )控制可选。
• 热电执行器，常闭/常开（NC/NO）可选。
• 制冷切换（需要扩展模块）。
产品 订货编号
Danfoss Icon™ 主控器，24V，10 信道, OTA
Danfoss Icon™ 主控器，24V，15 信道, OTA
Danfoss Icon™ 主控器，24V，10 信道, NP, OTA
Danfoss Icon™ 主控器，24V，15 信道, NP, OTA
• 支持2管制，3管制或4管制的水系统控制（所
有配置设置，请参考扩展模块应用指南）。
• 供水温度控制（需要使用扩展模块），可以
设置为固定水温或者基于室内需求的供水温
度控制模式。
• 230 V 循环泵电源输出，带接地保护。
• 230 V 电源输出 (例如，始终接通（ON))。
• 加热需求信号输出（例如用于无源继电器）。
• 可以通过添加无线电扩展模块升级为无线系
统（用于无线安装）。
• 电力线通信（用于24V有线温控器）。
• 可以在同一系统中，同时配置有线温控器和
无线温控器。
• 适用于iOS和Android设备的APP功能（需要
APP扩展模块）。
• 当前软件可通过 App 或 Zigbee 模块进行更
新。
• 通过Icon™ Zigbee 模块，可以与第三方提
供的可兼容的Zigbee方案，进行系统控制集
成。
088U1141
088U1142
088U1147
088U1148
附件
© Danfoss | FEC | 2020.11
产品 订货编号
Danfoss Icon™ 扩展模块
Danfoss Icon™ App 模块
Danfoss Icon™ 中继器
Danfoss Icon™ 无线电模块
Danfoss Icon™ Zigbee 模块
Danfoss Zigbee 中继器
AI350540105680zh-CN0102 | 1
088U1100
088U1101
088U1102
088U1103
088U1130
088U1131
数据表 DanfossIcon™24V主控器
应用图纸
例 1: 2 管制系统（选配制冷）
例 2: 配合混水单元的2管制系统
（供水温度控制可选）
23
例 3: 4 管制制冷
2 | © Danfoss | FEC | 2020.11
AI350540105680zh-CN0102
数据表 DanfossIcon™24V主控器
技术数据
所有DanfossIcon™产品
的通用特性
24V 主控器和
扩 展 模 块（ 选 配 ）
所有应用请见扩展模块安装指南。
球压试验温度 75 °C
污染控制等级 2 级，正常家用环境
软件等级 A 级
额定脉冲电压 4 kV
运行时间 永久性连接
储运温度范围 −20 °C 至 +65 °C
废弃处置注意事项 本产品按电子废弃物处置。
电源电压 交流 220~240 V
电源频率 50/60 Hz
执行机构输出电压 直流24 V
每个执行机构输出的最大功率消耗 2 W
执行机构输出数量
10 或15个，取决于主控器的类型
（每个输出端子一个执行机构）
温控器输出电压 直流24V
每个温控器的待机功率 0.2 W
温控器的最大数量 10 或15个，取决于主控器的类型
主控器与 24 V 温控器之间的电线最大长度
（取决于所使用的线缆）
如果是 2 × 2 × 0.6 mm² STP/UTP: 100 米
如果是 2 × 0.5 mm²: 150 米
如果是 2 × 0.75 mm² 以上: 200 米
主控器的待机消耗 2 W 以下
最大功率消耗
50 W 以下
（不包括PWR 1和PWR 2输出的使用）
内部保护（熔断器、不可替换） 2.5 A
输 出“ 继 电 器 ” 无源继电器，最大负荷 2A
执行机构输出类型 1C 类（微中断）
输出“PWR 1”类型和额定最大输出 1B 类（ 微 断 开 ）
输出“PWR 2”类型和额定最大输出 类型：永久输出 230 V，最大功率50W
输出“PWR 3”（选配，接在扩展模块上，用于
直流24V，最大功率1 W
露点传感器）
输入“1”（选配，接在扩展模块上，使用随所选
外部开关输入（内部 24 V，上拉）
应用的不同而不同）
输入“2”（选配，接在扩展模块上，使用随所
外部开关输入（内部 24 V，上拉）
选应用的不同而不同）
输入“3”，传感器输入（选配，接在扩展模块
外部传感器，PT 1000（Danfoss ESM 11）
上）
尺寸和重量 370 mm × 100 mm × 53 mm（宽×高×深）
符合以下指令的符合性声明 LVD, EMC, RoHS 和 WEEE
控制的目的 单个房间的电子式温度控制
接地方式 出 厂 前 装 好 的 电 线（ 包 括 P E 导 体 ）
封 装（ I P 等 级 ） IP 20
防护等级 带接地线的 II 类构造
环 境 温 度 范 围（ 连 续 使 用 ） 0 °C 至 50 °C
© Danfoss | FEC | 2020.11
AI350540105680zh-CN0102 | 3
Danf

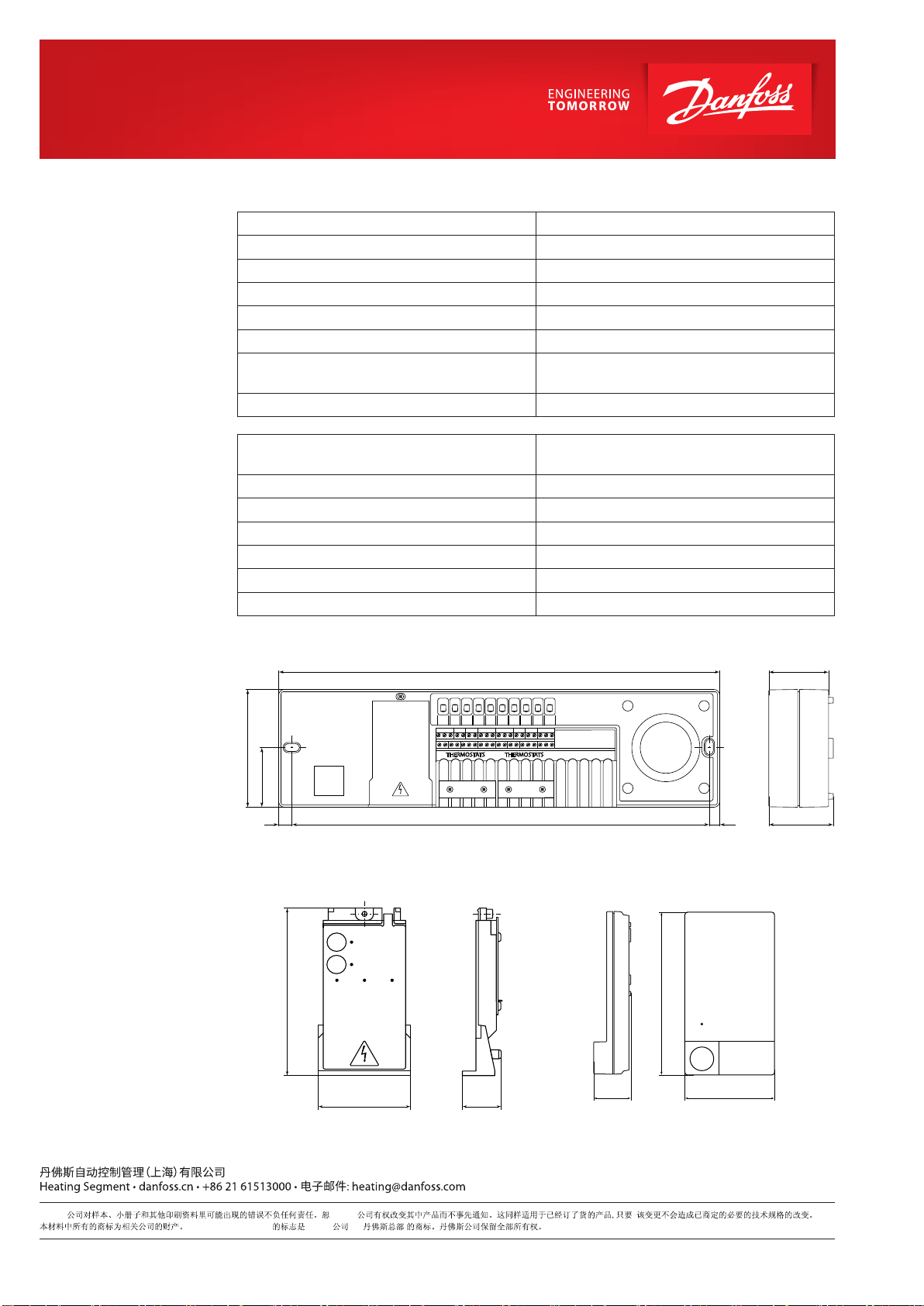

技术数据
无线电模块和中继器
控制的目的 收发设备
环 境 温 度 范 围（ 连 续 使 用 ） 0 °C 至 40 °C
频率 869 MHz
传输功率 小于 2.5 mW
封 装（ IP等级） IP 20
符合以下指令的符合性声明 RED, RoHS 和 WEEE
防护等级 无线电：III 类构造
中继器：II 类构造
电源电压 无 线 电 ：直 流 5 V中继器：交 流 230 V 50/60 Hz
App 模块
图纸
控制的目的 Wi-Fi 收发设备，
包括蓝牙
环 境 温 度 范 围（ 连 续 使 用 ） 0 °C 至 40 °C
频率 2.4 GHz
封 装（ IP等级） IP 20
符合以下指令的符合性声明 RED, RoHS 和 WEEE
防护等级 无线电：III 级
电源电压 直流 5 V
372
1 2 3 987654 10
101
50
10
354 8
Danfoss Icon™ 24 V 主控器
50
54
oss Danfoss
4 | © Danfoss | FEC | 2020.11
97
53 24
Danfoss Icon™ 扩展模块 Danfoss Icon™ 无线电模块
Danfoss ઼ᡰᴹ Danfoss Danfoss A/S( )
125
29 69
AI350540105680zh-CN0102
