Danfoss Icon 230V Wiring Center Data sheet [sv]
Teknisk beskrivning
Danfoss Icon™ 230V Wiring Center
Beskrivning
Information för beställning
Danfoss Icon™ 230V Wiring Center är en produkt som är avsedd att användas i system för vattenburna golvvärmesystem med 230V termiska ställdon och termostater. Upp till 14 termiska ställdon och upp till 8 rumstermostater (zoner) kan anslutas till Icon™ 230V Wiring Center.
Den är utrustad med en 230 V AC-utgång för en cirkulationspump och ett spänningsfritt relä för styrning av ex. panna. Reläerna aktiveras när en eller flera termostater skickar en signal om behovet av uppvärmning.
Wiring Center stöder också ett ”borta” — läge och ett kyla-läge, vilka styrs av en 230 V-signal samt LED-indikatorer som indikerar när utgångarna är aktiva.

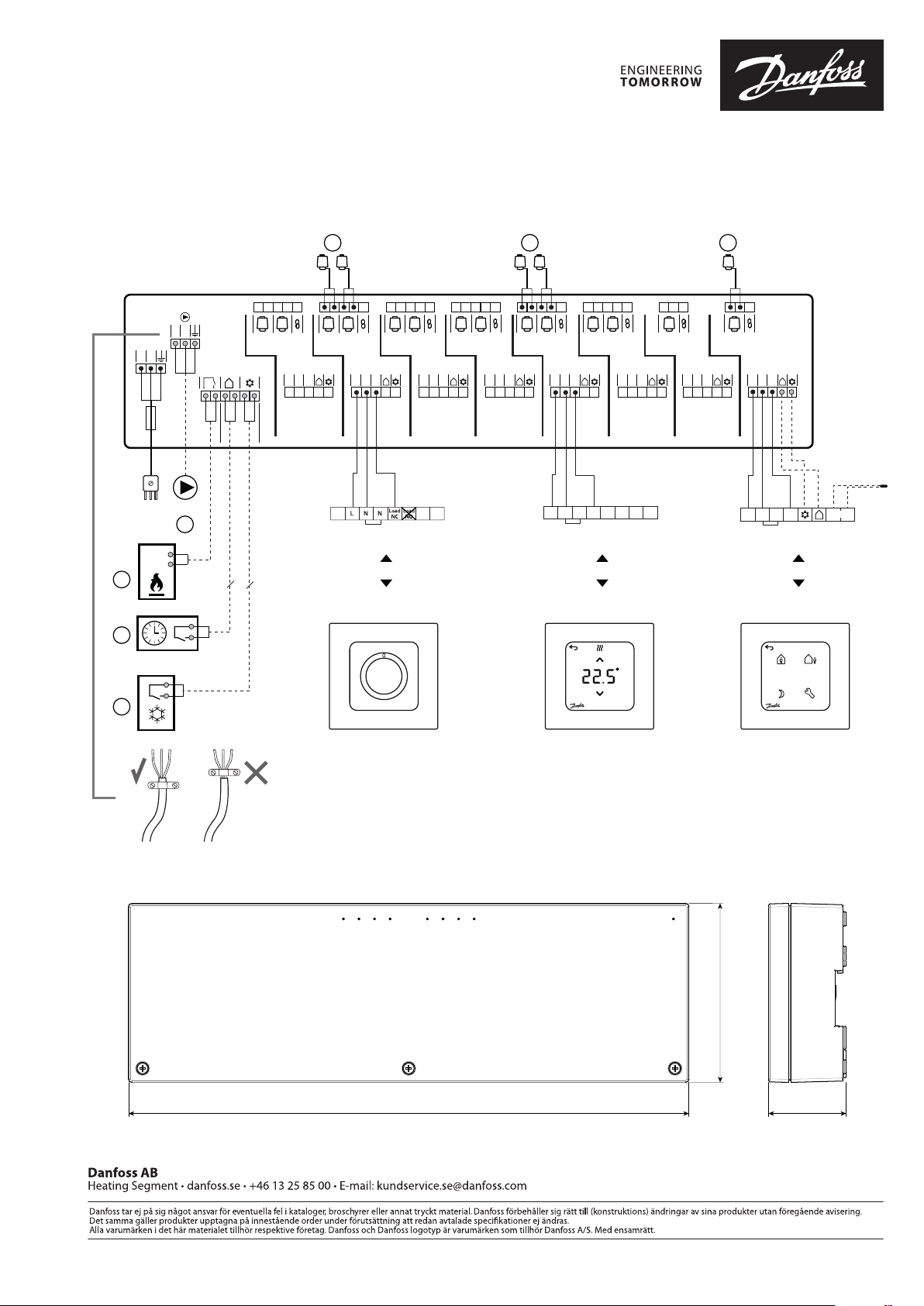

Wiring Center har enkel installation tack vare enkla kretsanslutningsplintar och en tydlig markering på skruvplintar. Montage utförs med skruvar.
Produkt |
Pluggtyp |
Kod |
|
|
|
Danfoss Icon™ 230V Wiring Center, 8-kanal |
F |
088U1040 |
|
|
|
Danfoss Icon™ 230V Wiring Center, 8-kanal, NP |
— |
088U1042 |
|
|
|
© Danfoss | FEC | 2021.02 |
AI364356068139sv-SE0101 | 1 |
Teknisk beskrivning |
Danfoss Icon™ 230V Wiring Center |
|
|
Teknisk data |
|
|
|
Max. antal termostater |
8 |
||
|
|||
|
|
|
|
|
Max. antal ställdon |
14 |
|
|
|
|
|
|
Ställdonstyp som stöds |
Normalt stängd (NC) |
|
|
|
|
|
|
Invändig säkring |
3 A |
|
|
|
|
|
|
Uppfyller direktiven: |
LVD, EMC, RoHs, WEEE |
|
|
|
|
|
|
Matningsspänning |
220-240 V AC |
|
|
|
|
|
|
Strömförsörjningens frekvens |
50/60 Hz |
|
|
|
|
|
|
Uteffekt, ställdon |
230 V AC |
|
|
|
|
|
|
Omgivningstemperaturområde, drift |
0 °C till 50 °C |
|
|
|
|
|
|
Temperaturområde, förvaring |
−20 °C till +60 °C |
|
|
|
|
|
|
Uteffekt för relä, pump |
230 V, max. 100 W |
|
|
|
|
|
|
Uteffekt för relä, panna |
Spänningsfritt, max. 2 A |
|
|
|
|
|
|
Utgångar, kyla |
230 V när aktiv |
|
|
|
|
|
|
Utgångar, temperatursänkning |
230 V när aktiv |
|
|
|
|
|
|
Ingångar, kyla |
Ingång för extern brytare (230 V, norm.) |
|
|
|
|
|
|
Ingångar, temperatursänkning |
Ingång för extern brytare (230 V, norm.) |
|
|
|
|
|
|
Impulsmärkspänning |
4 kV |
|
|
|
|
|
|
Temperatur för kultrycktest |
75 °C |
|
|
|
|
|
|
Föroreningsklass |
Föroreningsklass 2 |
|
|
|
|
|
|
Kasseringsinstruktioner |
Som elektroniskt avfall |
|
|
|
|
2 | © Danfoss | FEC | 2021.02 |
AI364356068139sv-SE0101 |
