Техническое описание

Двухступенчатые электромагнитные клапаны

Типа ICLX 32-150

Двухступенчатые электромагнитные клапаны ICLX относятся к серии ICV.

Клапаны ICLX используются в линиях всасывания для открытия при высоком перепаде давления, например, после оттаивания испарителя горячим газом в крупных промышленных холодильных системах, работающих на аммиаке, фторосодержащих хладагентах или CO2.

Заводская конфигурация клапана ICLX предусматривает двухступенчатое открытие.

С помощью простой процедуры можно настроить клапан на одноступенчатое открытие.

В случае двухступенчатой конфигурации на первом этапе при включении пилотных электромагнитных клапанов основной клапан открывается примерно на 10%

На втором этапе клапан автоматически открывается полностью при достижении перепада давления на нем приблизительно 1,25 бар / 18 фунт/кв. дюйм изб..

Клапан ICLX состоит из пяти основных компонентов: корпуса клапана, верхней крышки, функционального модуля и 2 пилотных электромагнитных клапанов. При заказе ICLX 32-150 верхняя крышка и функциональный модуль, поставляются в собранном виде.

своей пропускной способности.

Преимущества

• Клапан предназначен для промышленных холодильных систем с максимальным рабочим давлением 52 бар (изб.) / 754 фунт/ кв. дюйм (изб.).

• Применяется для всех традиционных негорючих хладагентов, включая R717 и R744 (CO2), и всех некоррозионных газов/жидкостей.

• Может использоваться в химической и нефтехимической отраслях.

• Непосредственное соединение с трубопроводом.

• Клапан имеет штуцеры под различные типы соединений: под сварку встык, под сварку с втулкой и под пайку.

• Корпус из низкотемпературной стали.

• Небольшой вес и компактная конструкция.

• Оба пилотных электромагнитных клапана могут управляются одним сигналом.

• Верхнюю крышку основного клапана ICLX можно устанавливать в любом направлении, что не влияет

на работу пилотных клапанов.

• Клапан особенно удобен для установки в системы, где требуются небольшие перепады давления.

• Выравнивает отклонения рабочих параметров и устраняет пульсации давления при открытии после оттаивания испарителя.

• Исключает возможность гидравлических ударов, т.к. полностью открывается при перепаде давления ∆p < 1,25 бар / 18 фунт/ кв. дюйм изб..

• Седло клапана устойчиво к кавитации.

• Предусмотрена возможность ручного открытия.

• Седло клапана из (PTFE) обеспечивает великолепную герметичность.

• Удобная для обслуживания конструкция.

• Классификация: DNV, CRN, BV, EAC и т.д. Актуальный перечень сертификатов на изделия можно получить в отделе продаж местного отделения компании «Данфосс»

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 1

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Содержание стр.

Преимущества.....................................................................................1

Концепция клапанов ICLX .........................................................................3

Конструкция клапана ..............................................................................3

Разрешительная документация....................................................................3

Технические характеристики ......................................................................4

Принцип действия.................................................................................5

Номинальная производительность................................................................8

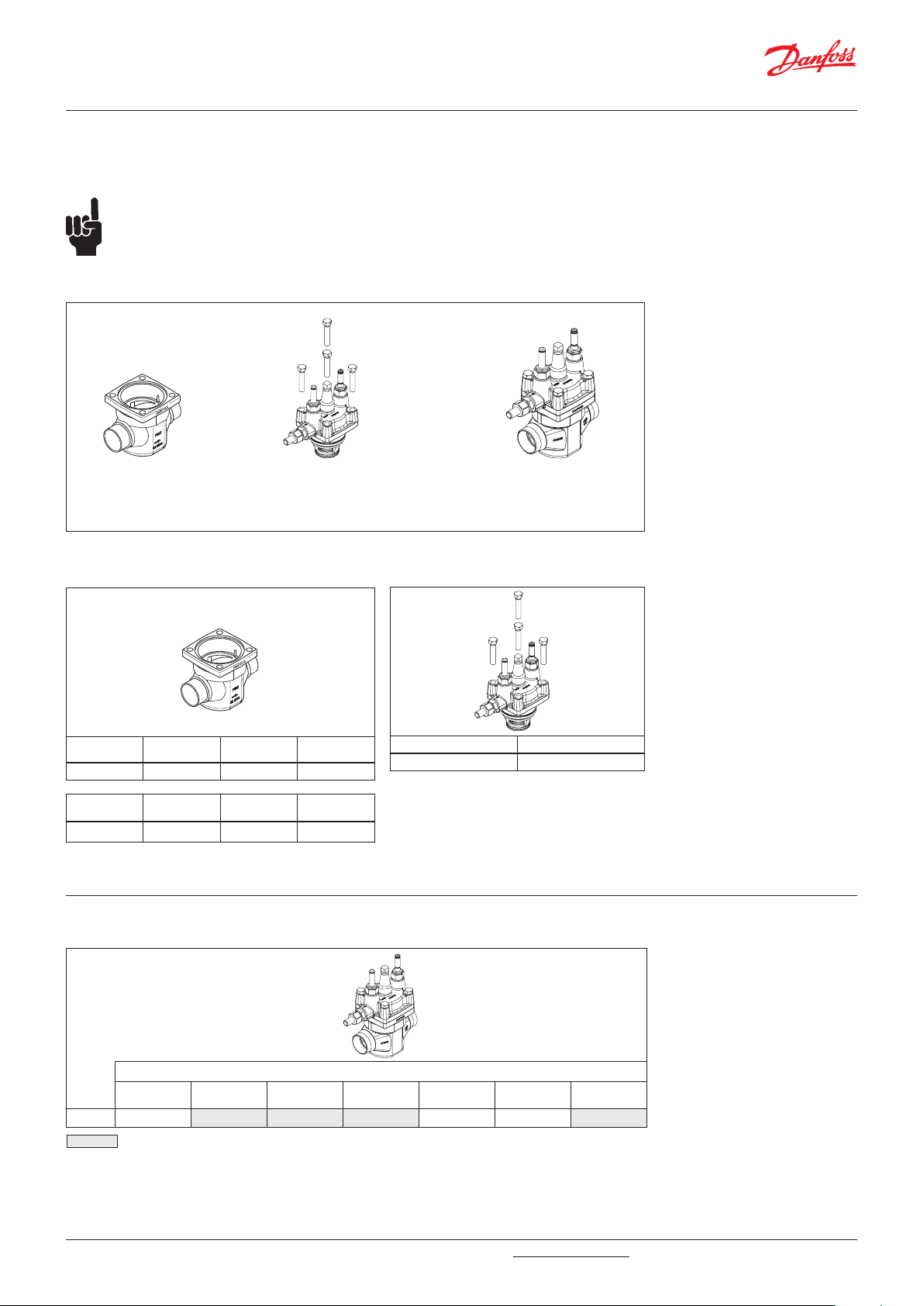

Оформление заказа:

ICLX 32 ....................................................................................... 18

ICLX 40 ....................................................................................... 19

ICLX 50 ....................................................................................... 20

ICLX 65 ....................................................................................... 21

ICLX 100...................................................................................... 22

ICLX 125...................................................................................... 22

ICLX 150...................................................................................... 22

Диапазон давления.............................................................................. 22

Размеры .........................................................................................25

Штуцеры......................................................................................... 27

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 2

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Разрешительная документация

Принцип работы клапана ICV предусматривает соответствие международным требованиям к системам охлаждения. Клапаны ICLX одобрены CE и UL. Для получения более подробной информации по разрешительной документации обращайтесь в компанию Danfoss.

Клапаны ICLX

Номинальный размер

Предназначены для Жидкости группы I

Категория Статья 3, параграф 3 II III

DN≤ 25 (1 дюйм) DN 32-65

(1 1/4 – 2 ½ дюйма)

Концепция клапанов ICLX

Концепция клапанов ICLX предусматривает максимальную унификацию и универсальность при выполнении непосредственных сварных соединений. Для клапанов с размерами ICV 32 – ICV 65 предусмотрены штуцеры различных

размеров и типов. Корпусы клапанов ICV 100 – ICV 150 имеют штуцеры под сварку встык, номинальные размеры DIN и ANSI. Непосредственные сварные соединения (отсутствуют фланцы) обеспечивают низкий риск утечек.

• Клапаны имеют корпуса семи типов.

DN 80-150

(3 – 6 дюймов)

ICV 32 ICV 40 ICV 50 ICV 65

ICV 100 ICV 125 ICV 150

D A SOC SD SA

Под сварку встык DIN Под сварку встык ANSI Под сварку с втулкой ANSI Под пайку DIN Под пайку ANSI

Конструкция клапана Штуцеры

Клапаны ICLX выпускаются со штуцерами различных типов:

• D: Под сварку встык, EN 10220

• A: Под сварку встык, ANSI (B 36.10)

• SOC: Под сварку с втулкой ANSI (B 16.11)

• SD: Под пайку, EN 1254-1

• SA: Под пайку, ANSI (B 16.22)

Клапаны ICLX аттестованы в соответствии с европейским Директивой

стандартом, установленным

ЕС по оборудованию,

работающему

под давлением, и маркированы знаком CE. Более подробная информация / ограничения приведены в инструкции по монтажу.

Материал корпуса и верхней крышки клапана Низкотемпературная сталь.

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 3

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Технические характеристики

Хладагенты

Клапаны применяются для всех традиционных негорючих хладагентов, включая R717 и R744 (CO2), и некоррозионных газов/жидкостей.

• Диапазон температур: Температура среды: -60 – 120 °C / -76 – 248 °F.

• Давление Клапаны предназначены для работы с макс. рабочим давлением 52 бар (изб.) / 754 фунт/кв дюйм (изб.)

• Защита поверхности Наружная поверхность клапанов ICLX

ICLX 32-150 40 бар / 580 фунт/кв. дюйм при внешнем давлении на 2 бар / 30 фунт/кв. дюйм выше давления на входе клапана.

Требования к катушкам:

Обе катушки должны быть типа IP67. С нормально закрытыми клапанами EVM: 10 Вт перем. тока (или выше) для MOPD до 21 бар С нормально закрытыми клапанами EVM:

20 Вт перем. тока для MOPD 21 – 40 бар С нормально открытыми клапанами EVM: 10 Вт перем. тока (или выше)

хромирована с цинком для защиты от коррозии.

• Максимальный открывающий перепад давления (MOPD): ICLX 32 – 150 21 бар / 305 фунт/кв. дюйм при внешнем давлении на 1,5 бар / 22 фунт/кв. дюйм выше давления на входе клапана.

ICLX 32 ICLX 40 ICLX 50 ICLX 65 ICLX 100 ICLX 125 ICLX 150

Kv [м3/ч] 22 29 47 82 151 225 390

Cv [ам. гал/мин] 25,5 33,6 54,5 95 175 261 452

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 4

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Danfoss

M27H0257_1

Danfoss

M27H0258_1

EVM NO

1 EVM NC

Принцип действия

ICLX 32-65 ICLX 100-150

Клапан ICLX используется как запорный клапан в линиях всасывания для открытия после оттаивания горячим газом.

Клапан ICLX открывается и поддерживается в открытом состоянии при подаче напряжения на катушки пилотных электромагнитных

клапанов EVM (поз. 1 и 2). Клапан управляется пилотным клапаном посредством внешнего пилотного давления. Это означает, что для работы клапана совсем не требуется перепад внутреннего давления (Pd).

Низкое значение Pd – основная характеристика, благодаря которой клапан ICLX идеален для применения в системах, чувствительных к перепаду давления.

При отключении питания катушек пилотных

электромагнитных клапанов EVM (поз. 1 и 2)

клапан ICLX закрывается и остается закрытым.

Пилотный электромагнитный клапан (поз. 1)

пропускает внешнее пилотное давление (р2)

в полость над сервопоршнем, после чего

основной клапан открывается на 10% своей

пропускной способности. Одновременно с этим Несмотря на низкое значение Pd, можно определить его количественное значение, которое необходимо учитывать при выборе размера клапана. Для определения влияния данного значения см. раздел "Выбор клапана ICLX".

сжимается и

спускная пружина. Давление на входе (p1) и давление на выходе клапана начинают выравниваться. Когда перепад давления на клапане упадет приблизительно до 1,25 бар, пружина будет достаточно сжата, и её усилия хватит, чтобы начать второй этап открытия клапана

Основной клапан оснащен двумя пилотными электромагнитными клапанами и ниппелем для подвода внешнего пилотного давления.

на его полную производительность. Данный способ позволяет избежать возникновения пульсаций высокого давления, которые имеют место при открытии клапана в один этап.

Линия внешнего пилотного давления должна подсоединяться к трубопроводу системы, давление в котором (р2) должно быть, по крайней мере, на 1,5 бар / 20 фунт/кв. дюйм выше, чем давление на входе в клапан (р1). Разница между внешним пилотным давлением и давлением на входе в клапан определяет максимальный

Клапаны ICLX не должны использоваться в системах трубопроводов, где перепад давления на основном клапане в открытом положении может превысить 1 бар / 15 фунт/ кв. дюйм (изб.), в противном случае второй этап открытия клапана прервется.

открывающий перепад давления (MOPD) клапана ICLX.

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 5

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Danfoss

M27H0231_1

Принцип действия

(продолжение)

Принцип двухэтапного открытия клапана

Внешнее давление

Входное давление

Закрыт Выпуск

Выходное давление

Этап 1.

Важное замечание для клапанов ICLX:

Клапан ICLX поддерживается в

открытом положении с помощью

давления горячего газа. Горячий газ конденсируется на стенках холодного клапана и образует слой жидкости под сервопоршнем. Когда пилотные клапаны сработают на закрытие клапана ICLX, давление над сервопоршнем начнет выравниваться с давлением всасывания через пилотный клапан (поз. 2). Это выравнивание займет некоторое время, поскольку в клапане находится конденсированная жидкость.

Время с начала срабатывания пилотных клапанов до полного закрытия клапана ICLX зависит от температуры, давления, типа хладагента и размера клапана. Поэтому точное время закрытия клапана определить трудно, но, в общем случае, при более низких температурах время закрытия увеличивается.

Открыт

Этап 1 + 2

Время

жидкостью. В конечном итоге это может привести к серьезному повреждению клапана.

Как показывает опыт, время закрытия в 2 минуты можно использовать в качестве исходной точки. Оптимальное время закрытия для каждой отдельной системы должно определяться при первоначальном запуске установки в предусмотренных условиях эксплуатации. Рекомендуется проверять, необходимо ли изменить время закрытия в случае изменения условий (давление всасывания, температура окружающей среды и т. п.). Кроме того, время закрытия необходимо проверять при обслуживании клапана. После определения оптимального времени закрытия к нему рекомендуется прибавить запас по безопасности в 30 с.

Очень важно учитывать время закрытия клапана при оттаивании испарителя горячим газом. Необходимо соблюсти условие, чтобы клапан подачи горячего газа не был открыт до того, как будет полностью закрыт клапан ICLX в линии всасывания. Если клапан подачи горячего газа будет открыт до того, как полностью закроется клапан ICLX, будет потеряно много тепловой энергии, и могут возникнуть потенциально опасные ситуации, с гидравлическим ударом.

При перепаде давления ∆р > 1,5 бар на клапанах ICLX втором этапе открытия может произойти

связанные

на

гидравлический удар, вызванный газом или

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 6

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Спецификация

Danfoss

M27H0260_1

Danfoss

M27H0259_1

ICLX 32-65 ICLX 100-150

№ Деталь Материал EN ASTM

1 Корпус клапана Низкотемпературная сталь G20Mn5QT, EN 10213-3 LCC, A352 2 Верхняя крышка ICLX 32-65: Низкотемпературная сталь

ICLX 100-150: Низкотемпературная сталь

P285QH, EN 10222-4 P275NL2, EN 10028

LF2, A350

3 Основной поршень Сталь 4 Спускной поршень Сталь 5 Седло клапана основное ПТФЭ 6 Седло клапана спускное ПТФЭ 7 Прокладка Волокно, без асбеста 8 Шток ручного открытия Нержавеющая сталь

9 Сальник Сталь 10 Вставка Сталь 11 Основная пружина Нержавеющая сталь 12 Спускная пружина Нержавеющая сталь 13 Уплотнительное кольцо Хлоропрен (неопрен) 14 Уплотнительное кольцо Хлоропрен (неопрен) 15 Уплотнительное кольцо только ICLX 100-150,

Хлоропрен (неопрен) 16 Уплотнительное кольцо Хлоропрен (неопрен) 17 Уплотнительное кольцо Хлоропрен (неопрен) 18 Уплотнительное кольцо Хлоропрен (неопрен) 19 Уплотнительное кольцо Хлоропрен (неопрен) 20 Уплотнение ПТФЭ 21 Уплотнение ПТФЭ 22 Болт Нержавеющая сталь A2-70 EN 1515-1 A2-70, B1054 23 Пилотный клапан EVM, NC

(нормально закрытый)

24 Пилотный клапан EVM, NO

(нормально открытый)

25 Впуск внешнего давления

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 7

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Выбор клапана ICLX

Номинальная производительность

Международная система единиц СИ

Линия всасывания влажного пара

Места установки клапана в систему (отмечены серым цветом)

Линия оттаивания горячим газом

Линия Линия всасывания влажного пара

Жидкостная линия без фазового перехода хладагента

Пример расчета (для хладагента R 717):

Режим работы установки:

Te = -20 °C Q0 = 100 кВт Кратность циркуляции = 3 Макс. перепад давления ∆P = 0,1 бар

всасывания

сухого пара

ICLX

Жидкостная линия с фазовым переходом хладагента или без него

Линия нагнетания

Линия всасывания

влажного пара

Поправочный коэффициент для перепада давления ∆P = 0,1 бар, f∆P = 0,71

Поправочный коэффициент для кратности циркуляции f

Тогда номинальная производительность Qn = Q0 × f∆P × f

= 0,9

circ

= 100 x 0,71 x 0,9 = 63,9 кВт.

circ

Система единиц США

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆P = 0,05 бара, кратность циркуляции = 4).

Поэтому фактическая производительность должна быть пересчитана на номинальные условия с помощью поправочных коэффициентов.

Пример расчета (для хладагента R 717):

Режим работы установки:

Te = -20 °F Q0 = 10 TR Кратность циркуляции = 3 Макс. перепад давления ∆P = 1,25

фунт/кв. дюйм

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆P = 0,75 фунт/кв. дюйм, кратность циркуляции = 4).

Из таблицы выбираем клапан ICLX 50 производительностью Qn = 84 кВт.

Поправочный коэффициент для перепада давления ∆P = 1,25 фунт/кв. дюйм, f∆P = 0,77 Поправочный коэффициент для кратности циркуляции f

Тогда номинальная производительность Qn = Q0 × f∆P × f

Из таблицы выбираем клапан ICLX 32 производительностью Qn = 9,4 TR.

= 0,9

circ

= 10 × 0,77 × 0,9 = 6,9 TR

circ

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 8

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Номинальная производительность

Международная система единиц СИ

Таблица производительности при номинальных условиях, QN [кВт].

Кратность циркуляции = 4, ∆P = 0,05 бар

Линия всасывания влажного пара

R 717

Тип k

ICLX 32 22 20 26 32 39 47 55 63 72

ICLX 40 29 27 34 43 52 62 72 83 95

ICLX 50 47 43 56 69 84 100 117 135 153

ICLX 65 83 76 99 122 148 177 207 238 271

ICLX 100 151 138 179 222 270 322 377 433 493

ICLX 125 225 206 267 331 402 480 561 645 734

ICLX 150 390 357 463 574 697 831 973 1118 1273

м3/ч

-50 °C -40 °C -30 °C -20 °C -10 °C 0 °C 10 °C 20 °C

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (бар) Поправочный

коэффициент

0,01 2,24

0,03 1,29

0,05 1

0,08 0,79

0,10 0,71

0,14 0,60

Температура кипения T

Поправочный коэффициент для кратности циркуляции (f

Кратность

циркуляции

2 0,77

3 0,90

4 1

6 1,13

8 1,20

10 1,25

)

circ

Поправочный

коэффициент

Система единиц США

Таблица производительности при номинальных условиях, QN [тонн охлаждения].

Кратность циркуляции = 4, ∆P = 0,75 фунт/кв. дюйм

R 717

Тип C

ICLX 32 26 5,5 7,4 9,4 12 14 17 19 22

ICLX 40 34 7,3 9,8 12 15 19 22 25 29

ICLX 50 55 12 16 20 25 30 36 41 48

ICLX 65 96 21 28 35 44 53 63 73 84

ICLX 100 175 38 51 65 80 97 114 132 153

ICLX 125 261 57 76 96 119 144 170 197 228

ICLX 150 452 98 132 167 206 250 295 342 396

* на 2 °F ниже минимальной рабочей температуры

гал. США/

мин

-60 °F -40 °F -20 °F 0 °F 20 °F 40 °F 60 °F 80 °F

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (фунт/кв. дюйм) Поправочный

коэффициент

0,15 2,24

0,45 1,29

0,75 1

1,25 0,77

1,75 0,65

2,25 0,58

Температура кипения T

Поправочный коэффициент для кратности циркуляции (f

Кратность

циркуляции

2 0,77

3 0,90

4 1

6 1,13

8 1,20

10 1,25

)

circ

Поправочный

коэффициент

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 9

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Номинальная производительность

Международная система единиц СИ

Таблица производительности при номинальных условиях, QN [кВт].

Кратность циркуляции = 4, ∆P = 0,05 бар

Линия всасывания влажного пара

R 744

Тип k

ICLX 32 22 34 38 43 48 51 54 54

ICLX 40 29 44 50 57 63 68 71 71

ICLX 50 47 72 82 93 102 110 115 115

ICLX 65 83 126 145 164 180 193 202 203

ICLX 100 151 230 263 298 328 352 368 370

ICLX 125 225 343 392 443 488 524 548 552

ICLX 150 390 594 679 768 846 909 951 956

м3/ч

-50 °C -40 °C -30 °C -20 °C -10 °C 0 °C 10 °C

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (бар) Поправочный

коэффициент

0,01 2,24

0,03 1,29

0,05 1

0,08 0,79

0,10 0,71

0,14 0,60

Температура кипения T

Поправочный коэффициент для кратности циркуляции (f

Кратность

циркуляции

2 0,77

3 0,90

4 1

6 1,13

8 1,20

10 1,25

)

circ

Поправочный коэффициент

Система единиц США

Таблица производительности при номинальных условиях, QN [тонн охлаждения].

Кратность циркуляции = 4, ∆P = 0,75 фунт/кв. дюйм

R 744

Тип C

ICLX 32 26 9,4 10,9 12,5 14 15 15 15

ICLX 40 34 12,4 14,4 16 18 20 20 20

ICLX 50 55 20 23 27 30 32 33 32

ICLX 65 96 35 41 47 52 56 58 56

ICLX 100 175 65 75 86 95 102 106 102

ICLX 125 261 96 111 128 141 152 157 153

ICLX 150 452 167 193 221 245 263 273 264

* на 2°F ниже минимальной рабочей температуры

гал. США/

мин

-60 °F -40 °F -20 °F 0 °F 20 °F 40 °F 60 °F

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (фунтов/кв. дюйм) Поправочный

коэффициент

0,15 2,24

0,45 1,29

0,75 1

1,25 0,77

1,75 0,65

2,25 0,58

Температура кипения T

Поправочный коэффициент для кратности циркуляции (f

Кратность

циркуляции

2 0,77

3 0,90

4 1

6 1,13

8 1,20

10 1,25

)

circ

Поправочный

коэффициент

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 10

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Номинальная производительность

Международная система единиц СИ

Таблица производительности при номинальных условиях, QN [кВт].

Кратность циркуляции = 4, ∆P = 0,05 бар

Линия всасывания влажного пара

R 134a

Тип k

ICLX 32 22 9 11 13 15 18 20 22

ICLX 40 29 11 14 17 20 23 26 30

ICLX 50 47 18 23 27 32 38 43 48

ICLX 65 83 33 40 49 57 66 75 84

ICLX 100 151 59 73 88 104 121 137 154

ICLX 125 225 88 109 132 155 180 204 229

ICLX 150 390 153 189 228 269 311 354 397

м3/ч

-40 °C -30 °C -20 °C -10 °C 0 °C 10 °C 20 °C

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (бар) Поправочный

коэффициент

0,01 2,24

0,03 1,29

0,05 1

0,08 0,79

0,10 0,71

0,14 0,60

Температура кипения T

Поправочный коэффициент для кратности циркуляции (f

Кратность

циркуляции

2 0,77

3 0,90

4 1

6 1,13

8 1,20

10 1,25

)

circ

Поправочный

коэффициент

Система единиц США

Таблица производительности при номинальных условиях, QN [тонн охлаждения].

Кратность циркуляции = 4, ∆P = 0,75 фунт/кв. дюйм

R 134a

Тип C

ICLX 32 26 2,5 3,1 4 5 5 6 7

ICLX 40 34 3,2 4 5 6 7 8 9

ICLX 50 55 5 7 8 10 11 13 15

ICLX 65 96 9 12 14 17 20 23 26

ICLX 100 175 17 21 26 31 36 42 47

ICLX 125 261 25 32 39 46 54 62 70

ICLX 150 452 44 55 67 80 94 107 121

* на 2°F ниже минимальной рабочей температуры

гал. США/

мин

-40 °F -20 °F 0 °F 20 °F 40 °F 60 °F 80 °F

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (фунт/кв. дюйм) Поправочный

коэффициент

0,15 2,24

0,45 1,29

0,75 1

1,25 0,77

1,75 0,65

2,25 0,58

Температура кипения T

Поправочный коэффициент для кратности циркуляции (f

циркуляции

Кратность

2 0,77

3 0,90

4 1

6 1,13

8 1,20

10 1,25

)

circ

Поправочный коэффициент

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 11

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Номинальная производительность

Международная система единиц СИ

Таблица производительности при номинальных условиях, QN [кВт].

Кратность циркуляции = 4, ∆P = 0,05 бар

Линия всасывания влажного пара

R 404A

Тип k

ICLX 32 22 10 12 14 17 19 22 24 26

ICLX 40 29 13 16 19 22 25 29 31 34

ICLX 50 47 22 26 31 36 41 46 51 55

ICLX 65 83 38 46 55 64 73 82 90 98

ICLX 100 151 70 84 99 116 132 149 164 178

ICLX 125 225 104 125 148 172 197 221 244 265

ICLX 150 390 180 217 257 299 342 384 424 460

м3/ч

-50 °C -40 °C -30 °C -20 °C -10 °C 0 °C 10 °C 20 °C

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (бар) Поправочный

коэффициент

0,01 2,24

0,03 1,29

0,05 1

0,08 0,79

0,10 0,71

0,14 0,60

Температура кипения T

Поправочный коэффициент для кратности циркуляции (f

циркуляции

Кратность

2 0,77

3 0,90

4 1

6 1,13

8 1,20

10 1,25

)

circ

Поправочный коэффициент

Система единиц США

Таблица производительности при номинальных условиях, QN [тонн охлаждения].Кратность

циркуляции = 4, ∆P = 0,75 фунт/кв. дюйм

R 404A

Тип C

ICLX 32 26 2,8 3,5 4,2 5 6 6 7 8

ICLX 40 34 3,7 4,6 6 7 8 8 9 10

ICLX 50 55 6 7 9 11 12 14 15 17

ICLX 65 96 11 13 16 19 22 24 27 29

ICLX 100 175 19 24 29 34 39 44 49 53

ICLX 125 261 29 36 43 51 58 66 73 79

ICLX 150 452 50 62 74 88 101 114 126 137

* на 2°F ниже минимальной рабочей температуры

гал. США/

мин

-60 °F -40 °F -20 °F 0 °F 20 °F 40 °F 60 °F 80 °F

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (фунт/кв. дюйм) Поправочный

коэффициент

0,15 2,24

0,45 1,29

0,75 1

1,25 0,77

1,75 0,65

2,25 0,58

Температура кипения T

Поправочный коэффициент для кратности циркуляции (f

циркуляции

Кратность

2 0,77

3 0,90

4 1

6 1,13

8 1,20

10 1,25

)

circ

Поправочный

коэффициент

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 12

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Номинальная производительность

Международная система единиц СИ

Линия всасывания сухого пара

Места установки клапана в систему (отмечены серым цветом)

Линия оттаивания горячим газом

Линия Линия всасывания влажного пара

Жидкостная линия без фазового перехода хладагента

Пример расчета (для хладагента R 717):

Режим работы установки:

Te = –20 °C Q0 = 100 кВт T Макс. перепад давления ∆P = 0,1 бар

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆P = 0,05 бар, T

= 30 °C).

liq

= 10 °C

liq

всасывания сухого пара

ICLX

Жидкостная линия с фазовым переходом хладагента или без него

Поправочный коэффициент для перепада давления ∆P = 0,1 бар, f∆P = 0,71 Поправочный коэффициент для температуры жидкости f

Поправочный коэффициент для перегрева (Ts) = 1,0 Тогда номинальная производительность Qn = Q0 × f∆P × f = 100 × 0,71 × 0,92 × 1,0 = 65,3 кВт

Из таблицы выбираем клапан ICLX 40 производительностью Qn = 79 кВт.

Линия нагнетания

Линия всасывания

сухого пара

= 0,92

Tliq

× f

Tliq

Система единиц США

Пример расчета (для хладагента R 717):

Режим работы установки:

Te = 0 °F Q0 = 30 TR T Макс. перепад давления ∆P = 1,25

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆P = 0,75 фунт/кв. дюйм, T

= 50 °F

liq

фунт/кв. дюйм

liq

= 90 °F).

Поправочный коэффициент для перепада давления ∆P = 1,25 фунт/кв. дюйм, f∆P = 0,77 Поправочный коэффициент для температуры жидкости f

Поправочный коэффициент для перегрева (Ts) = 1,0 Тогда номинальная производительность Qn = Q0 × f∆P × f = 30 × 0,77 × 0,92 × 1,0 = 21,25 TR

Из таблицы выбираем клапан ICLX 40 производительностью Qn = 24 TR.

= 0,92

Tliq

× fTs

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 13

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Номинальная производительность

Международная система единиц СИ

Таблица производительности при номинальных условиях, QN [кВт].

= 30 °C,

liq

∆P = 0,05 бар, Перегрев= 8 К

Линия всасывания сухого пара

R 717

Тип k

ICLX 32 22 28 37 48 60 74 90 108 127

ICLX 40 29 37 49 63 79 98 119 142 168

ICLX 50 47 61 80 103 129 159 193 230 272

ICLX 65 83 107 141 181 227 280 340 407 481

ICLX 100 151 195 257 330 414 510 619 740 875

ICLX 125 225 290 383 491 616 760 922 1103 1304

ICLX 150 390 503 663 851 1069 1317 1598 1912 2259

м3/ч

-50 °C -40 °C -30 °C -20 °C -10 °C 0 °C 10 °C 20 °C

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (бар) Поправочный

коэффициент

0,01 2,24

0,03 1,29

0,05 1

0,08 0,79

0,10 0,71

0,14 0,60

Температура кипения T

Поправочный коэффициент для температуры жидкости (T

Температура

жидкости (°C)

Поправочный

коэффициент

-20 0,82

-10 0,86

0 0,88

10 0,92

20 0,96

30 1

40 1,04

50 1,09

)

liq

Система единиц США

Таблица производительности при номинальных условиях, QN [тонн охлаждения].

= 90 °F,

liq

∆P = 0,75 фунт/кв. дюйм, Перегрев = 12 °F

R 717

Тип C

ICLX 32 26 7,8 10,6 14,0 18 23 28 34 40

ICLX 40 34 10,3 14,0 18 24 30 37 44 53

ICLX 50 55 17 23 30 38 48 59 72 86

ICLX 65 96 30 40 53 68 85 105 127 152

ICLX 100 175 54 73 96 123 155 191 231 276

ICLX 125 261 80 109 143 184 231 284 345 412

ICLX 150 452 139 189 248 319 400 493 598 713

* на 2°F ниже минимальной рабочей температуры

гал. США/

мин

-60 °F -40 °F -20 °F 0 °F 20 °F 40 °F 60 °F 80 °F

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (фунт/кв. дюйм) Поправочный

коэффициент

0,15 2,24

0,45 1,29

0,75 1

1,25 0,77

1,75 0,65

2,25 0,58

Температура кипения T

Поправочный коэффициент для температуры жидкости (T

жидкости (°F)

Температура

-10 0,82

10 0,85

30 0,88

50 0,92

70 0,96

90 1

110 1,04

130 1,09

)

liq

Поправочный

коэффициент

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 14

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Номинальная производительность

Международная система единиц СИ

Таблица производительности при номинальных условиях, QN [кВт].

= 10 °C,

liq

∆P = 0,05 бар, Перегрев= 8 К

Линия всасывания сухого пара

R 744

Тип

ICLX 32 22 38 47 56 67 78 89 102

ICLX 40 29 50 62 74 88 103 118 134

ICLX 50 47 82 101 120 142 166 191 217

ICLX 65 83 144 178 213 251 293 337 383

ICLX 100 151 263 324 387 457 534 614 697

ICLX 125 225 391 482 577 681 795 915 1039

ICLX 150 390 678 836 1000 1181 1379 1585 1801

м3/ч

-50 °C -40 °C -30 °C -20 °C -10 °C 0 °C 10 °C

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (бар) Поправочный

коэффициент

0,01 2,24

0,03 1,29

0,05 1

0,08 0,79

0,1 0,71

0,14 0,6

Температура кипения T

Поправочный коэффициент для температуры жидкости (T

Температура

жидкости (°C)

Поправочный

коэффициент

-20 0,75

-10 0,81

0 0,89

10 1

15 1,08

)

liq

Система единиц США

Таблица производительности при номинальных условиях, QN [тонн охлаждения].

= 50 °F,

liq

∆P = 0,75 фунт/кв. дюйм, Перегрев = 12°F

R 744

Тип C

ICLX 32 26 10,6 13,4 16,3 20 23 27 31

ICLX 40 34 13,9 17,7 22 26 31 36 41

ICLX 50 55 23 29 35 42 50 58 66

ICLX 65 96 40 51 62 74 87 102 117

ICLX 100 175 73 92 112 135 159 185 213

ICLX 125 261 108 137 167 201 237 276 317

ICLX 150 452 188 238 290 348 411 478 549

* на 2°F ниже минимальной рабочей температуры

гал. США/

мин

-60 °F -40 °F -20 °F 0 °F 20 °F 40 °F 60 °F

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (фунт/кв. дюйм) Поправочный

коэффициент

0,15 2,24

0,45 1,29

0,75 1

1,25 0,77

1,75 0,65

2,25 0,58

Температура кипения T

Поправочный коэффициент для температуры жидкости (T

Температура

жидкости (°F)

Поправочный

коэффициент

-10 0,73

10 0,80

30 0,89

50 1

60 1,08

)

liq

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 15

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Номинальная производительность

Международная система единиц СИ

Таблица производительности при номинальных условиях, QN [кВт].

= 30 °C,

liq

∆

P = 0,05 бар,

Перегрев= 8 К

Линия всасывания сухого пара

R 134a

Тип k

ICLX 32 22 10 13 16 21 26 31 38

ICLX 40 29 13 17 21 27 34 41 50

ICLX 50 47 20 27 35 44 55 67 82

ICLX 65 83 36 47 61 78 97 119 144

ICLX 100 151 65 86 112 141 176 216 262

ICLX 125 225 98 129 167 211 262 322 390

ICLX 150 390 169 223 289 365 454 558 676

м3/ч

-40 °C -30 °C -20 °C -10 °C 0 °C 10 °C 20 °C

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (бар) Поправочный

коэффициент

0,01 2,24

0,03 1,29

0,05 1

0,08 0,79

0,10 0,71

0,14 0,60

Температура кипения T

Поправочный коэффициент для температуры жидкости (T

Температура

жидкости (°C)

Поправочный

коэффициент

-20 0,66

-10 0,70

0 0,76

10 0,82

20 0,90

30 1

40 1,13

50 1,29

)

liq

Система единиц США

Таблица производительности при номинальных условиях, QN [тонн охлаждения].

= 90 °F,

liq

∆P = 0,75 фунт/кв. дюйм, Перегрев = 12°F

R 134a

Тип C

ICLX 32 26 2,7 3,7 5 6 8 10 12

ICLX 40 34 3,6 5 6 8 11 13 16

ICLX 50 55 6 8 10 13 17 21 26

ICLX 65 96 10 14 18 24 30 38 46

ICLX 100 175 19 25 34 43 55 69 84

ICLX 125 261 28 38 50 64 82 102 125

ICLX 150 452 48 65 87 112 141 177 216

* на 2°F ниже минимальной рабочей температуры

гал. США/

мин

-40 °F -20 °F 0 °F 20 °F 40 °F 60 °F 80 °F

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (фунт/кв. дюйм) Поправочный

коэффициент

0,15 2,24

0,45 1,29

0,75 1

1,25 0,77

1,75 0,65

2,25 0,58

Температура кипения T

Поправочный коэффициент для температуры жидкости (T

Температура жидкости (°F)

Поправочный

коэффициент

-10 0,64

10 0,68

30 0,74

50 0,81

70 0,89

90 1

110 1,15

130 1,35

)

liq

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 16

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Номинальная производительность

Международная система единиц СИ

Таблица производительности при номинальных условиях, QN [кВт].

= 30 °C,

liq

∆

P = 0,05 бар,

Перегрев= 8 К

Линия всасывания сухого пара

R 404A

Тип k

ICLX 32 22 8 11 15 19 24 29 35 43

ICLX 40 29 11 15 19 25 31 38 47 56

ICLX 50 47 18 24 31 40 50 62 76 91

ICLX 65 83 32 42 56 71 89 109 133 161

ICLX 100 151 58 77 101 129 162 199 243 293

ICLX 125 225 86 115 151 192 241 297 362 436

ICLX 150 390 149 199 261 333 417 515 627 756

м3/ч

-50 °C -40 °C -30 °C -20 °C -10 °C 0 °C 10 °C 20 °C

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (бар) Поправочный

коэффициент

0,01 2,24

0,03 1,29

0,05 1

0,08 0,79

0,10 0,71

0,14 0,60

Температура кипения T

Поправочный коэффициент для температуры жидкости (T

Температура

жидкости (°C)

Поправочный

коэффициент

-20 0,55

-10 0,60

0 0,66

10 0,74

20 0,85

30 1

40 1,23

50 1,68

)

liq

Система единиц США

Таблица производительности при номинальных условиях, QN [тонн охлаждения].

= 90 °F,

liq

∆P = 0,75 фунт/кв. дюйм, Перегрев = 12°F

R 404A

Тип C

ICLX 32 26 2,3 3,2 4,3 6 7 9 11 14

ICLX 40 34 3,1 4,2 6 7 9 12 15 18

ICLX 50 55 5 7 9 12 15 19 24 29

ICLX 65 96 9 12 16 21 27 34 42 51

ICLX 100 175 16 22 30 39 49 62 77 94

ICLX 125 261 24 33 44 58 73 92 114 139

ICLX 150 452 41 57 76 100 127 160 198 242

* на 2°F ниже минимальной рабочей температуры

гал. США/

мин

-60 °F -40 °F -20 °F 0 °F 20 °F 40 °F 60 °F 80 °F

Поправочный коэффициент для перепада давления ∆P (f∆P )

∆P (фунт/кв. дюйм) Поправочный

коэффициент

0,15 2,24

0,45 1,29

0,75 1

1,25 0,77

1,75 0,65

2,25 0,58

Температура кипения T

Поправочный коэффициент для температуры жидкости (T

Температура

жидкости (°F)

Поправочный коэффициент

-10 0,52

10 0,57

30 0,63

50 0,72

70 0,83

90 1

110 1,29

130 1,92

)

liq

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 17

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

ICLX 32

Заказ клапана по частям

Примечание:

Функциональные модули ICLX могут использоваться только в корпусах, изготовленных на 49-й неделе 2012 г. или после нее; поэтому на корпусе должен быть указан код недели 4912 или более.

Пример (выбрать из таблицы I и II)

+ =

Корпус клапана 40 D

(1 1/2 дюйма)

027H3125

ТаблицаI

Верхняя крышка ICLX 32

027H3204

Таблица II

ICV 32 корпус клапана с различными штуцерами

32 D

(1 ¼ дюйма)

027H3120 027H3125 027H3127 027H3128

35 SD

(1 3/8 дюйма SA)

027H3123 027H3121 027H3122 027H3126

D = под сварку встык DIN ; A = под сварку встык ANSI ; SOC = под сварку с втулкой ANSI ; SD = под пайку DIN ; SA = под пайку ANSI;

40 D

(1 ½ дюйма)

32 A

(1 ¼ дюйма)

42 SA

(1 5/8 дюйма)

32 SOC

(1 ¼ дюйма)

Таблица I

42 SD

(1 5/8 дюйма)

40 A

(1 ½ дюйма)

Заказ клапана в сборе

(корпус, функциональный модуль/верхняя крышка)

ICLX 32 Функциональный модуль / верхняя крышка Таблица II

Описание Кодовый номер ICLX 32 027H3204 *)

*) Включая внешний пилотный штуцер, нормально

закрытые/нормально открытые пилотные клапаны, прокладку и уплотнительные кольца

Таблица A

ICLX 32

32 D

(1 ¼ дюйма)

027H3040 027H3041 027H3042

Заказывается по частям

40 D

(1 ½ дюйма)

42 SA

(1 5/8 дюйма)

Доступные штуцеры

42 SD

(1 5/8 дюйма)

35 SD

(1 3/8 дюйма SA)

32 A

(1 1/4 дюйма)

32 SOC

(1 1/4 дюйма)

40 A

(1 1/2 дюйма)

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 18

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

ICLX 40

Заказ клапана по частям

Примечание:

Пример (выбрать из таблицы I и II)

+ =

Корпус клапана 40 D

(1 1/2 дюйма)

027H4121

ТаблицаI

Верхняя крышка ICLX 40

027H4204

Таблица II

ICV 40 корпус клапана с различными штуцерами Таблица I

40 D

(1½ дюйма)

027H4120 027H4126 027H4124 027H4123

40 A

(1 ½ дюйма)

027H4121 027H4122 027H4127

D = под сварку встык DIN ; A = под сварку встык ANSI ; SOC = под сварку с втулкой ANSI; SD = под пайку DIN; SA = под пайку ANSI;

50 D

(2 дюйма)

40 SOC

(1 ½ дюйма)

42 SA

(15/8 дюйма)

50 A

(2 дюйма)

42 SD

(15/8 дюйма)

Заказ клапана в сборе

(корпус, функциональный модуль/верхняя крышка)

ICLX 40 Функциональный модуль / верхняя крышка Таблица II

Описание Кодовый номер ICLX 40 027H4204 *)

*) Включая внешний пилотный штуцер, нормально

закрытые/нормально открытые пилотные клапаны, прокладку и уплотнительные кольца

Таблица A

ICLX 40

40 D

(1 ½ дюйма)

027H4040 027H4041 027H4042

Заказывается по частям

50 D

(2 дюйма)

42 SA

(1 5/8 дюйма)

Доступные штуцеры

42 SD

(1 5/8 дюйма)

40 A

(1 1/2 дюйма)

40 SOC

(1 1/2 дюйма)

50 A

(2 дюйма)

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 19

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

ICLX 50

Заказ клапана по частям

Примечание:

Пример (выбрать из таблицы I и II)

+ =

Корпус клапана 50 D

(2 дюйма)

027H5120

ТаблицаI

Верхняя крышка ICLX 50

027H5204

Таблица II

ICV 50 корпус клапана с различными штуцерами Таблица I

50 D

(2 дюйма)

027H5120 027H5124 027H5123 027H5121

50 SOC

(2 дюйма)

027H5122 027H5125

D = под сварку встык DIN; A = под сварку встык ANSI; SOC = под сварку с втулкой ANSI; SD = под пайку DIN; SA = под пайку ANSI;

65 D

(2 ½ дюйма)

65 A

(2½ дюйма)

54 SD

(2 1/8 дюйма SA)

50 A

(2 дюйма)

Заказ клапана в сборе

(корпус, функциональный модуль / верхняя крышка)

ICLX 50 Функциональный модуль / верхняя крышка Таблица II

Описание Кодовый номер ICLX 50 027H5204 *)

*) Включая внешний пилотный штуцер, нормально

закрытые/нормально открытые пилотные клапаны, прокладку и уплотнительные кольца

Таблица A

ICLX 50

50 D

(2 дюйма)

027H5040 027H5041 027H5042

Заказывается по частям

65 D

(2 ½ дюйма)

Доступные штуцеры

54 SD

(2 1/8 дюйма SA)

50 A

(2 дюйма)

50 SOC

(2 дюйма)

65 A

(2 1/2 дюйма)

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 20

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

ICLX 65

Заказ клапана по частям

Примечание:

Пример (выбрать из таблицы I и II)

+ =

Корпус клапана 65 SOC

(21/2 дюйма)

027H6123

ТаблицаI

Верхняя крышка ICLX 65

027H6204

Таблица II

ICV 65 корпус клапана с различными штуцерами Таблица I

65 D

(2 ½ дюйма)

027H6120 027H6121 027H6126 027H6127

67 SA

(2 5/8 дюйма)

027H6125 027H6124 027H6123

D = под сварку встык DIN; A = под сварку встык ANSI; SOC = под сварку с втулкой ANSI; SD = под пайку DIN ; SA = под пайку ANSI;

65 A

(2 ½ дюйма)

76 SD

(3 дюйма)

80 D

(3 дюйма)

65 SOC

(2 ½ дюйма)

80 A

(3 дюйма)

Заказ клапана в сборе

(корпус, функциональный модуль / верхняя крышка)

ICLX 65 Функциональный модуль / верхняя крышка Таблица II

Описание Кодовый номер ICLX 65 027H6204 *)

*) Включая внешний пилотный штуцер, нормально

закрытые / нормально открытые пилотные клапаны, прокладку и уплотнительные кольца

Таблица A

ICLX 65

65 D

(2 ½ дюйма)

027H6040 027H6041 027H8040 027H8042 027H6042

Заказывается по частям

65 A

(2 ½ дюйма)

80 D

(3 дюйма)

Доступные штуцеры

80 A

(3 дюйма)

67 SA

(2 5/8 дюйма)

76 SD

(3 дюйма)

65 SOC

(2 ½ дюйма)

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 21

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Заказ клапана в сборе

(корпус, функциональный модуль / верхняя крышка и нормально

закрытые/ нормально открытые пилотные клапаны)

ICLX 100

Доступные штуцеры

100 D (4 дюйма) 100 A (4 дюйма)

ICLX 100 027H7147 027H7148

ICLX 125

Доступные штуцеры

125 D (5 дюймов) 125 A (5 дюймов)

ICLX 125 027H7157 027H7158

ICLX 150

Дополнительные принадлежности

Доступные штуцеры

150 D (6 дюймов) 150 A (6 дюймов)

ICLX 150 027H7167 027H7168

Корпусы фланцевых клапанов ICV PM

Корпусы фланцевых клапанов ICV PM могут заменить клапаны PM на уже установленных холодильных системах.

Диапазон давления

Корпус клапана ICV PM рассчитан на макс. рабочее давление 28 бар (изб.) и поэтому является подходящей заменой для клапанов PM на рынке сервисного обслуживания. Они имеют такие же присоединительные размеры как и клапаны PM.

Описание Кодовый номер Корпус клапана ICV 25 PM 027H2119 **) Корпус клапана ICV 32 PM 027H3129 **) Корпус клапана ICV 40 PM 027H4128 **) Корпус клапана ICV 50 PM 027H5127 **) Корпус клапана ICV 65 PM 027H6128 **)

*) ICV PM включают в себя: фланцевый корпус, прокладки и болты. **) ICV PM включают в себя: фланцевый корпус, прокладки, гайки и болты.

Функциональные модули и верхние крышки должны заказываться отдельно.

ВСТАВИТЬ

ICM

ICS

ICLX

СНЯТЬ

REMOVE

ICV PM

УСТАНОВИТЬ

CUSTOMIZE

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 22

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Дополнительные принадлежности

Корпусы фланцевых клапанов ICV (H)A4A

Корпусы фланцевых клапанов ICV (H)A4A могут заменить клапаны (H)A4A на уже установленных холодильных системах.

Диапазон давления

Корпус клапана ICV (H)A4A рассчитан на макс. рабочее давление 28 бар (изб.) и поэтому является подходящей заменой для клапанов (H)A4A на рынке сервисного обслуживания. Они имеют такие же присоединительные размеры как и клапаны (H)A4A.

Описание Кодовый номер Корпус клапана ICV 25 (H)A4A 027H2304 **) Корпус клапана ICV 32 A4A 027H3130 **) Корпус клапана ICV 32 HA4A 027H3131 **) Корпус клапана ICV 40 (H)A4A 027H4129 **) Корпус клапана ICV 50 (H)A4A 027H5128 **) Корпус клапана ICV 65 (H)A4A 027H6129 **)

*) ICV (H)A4A включают в себя: фланцевый корпус, прокладки и болты. **) ICV (H)A4A включают в себя: фланцевый корпус, прокладки, гайки и болты.

Функциональные модули и верхние крышки должны заказываться отдельно.

ВСТАВИТЬ

(H)A4A

ICV (H)A4A

ICM

ICS

ICV (H)A4A

ICLX

СНЯТЬ

REMOVE

УСТАНОВИТЬ

CUSTOMIZE

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 23

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Дополнительные принадлежности

Колпачок с прокладкой

Размер клапана

ICLX 32 – 40 148B3259

ICLX 50 – 100 148B4075

ICLX 125 – 150 148B4076

Кодовый номер

Внешний пилотный штуцер

ICLX Описание Кодовый

32 – 80 Внешний пилотный штуцер (включая

дроссель диаметром D = 1,0 мм)

32 – 80

Внешний пилотный штуцер (1/4 дюйма, FPT) (включая дроссель диаметром D = 1,0 мм)

100 – 150 Внешний пилотный штуцер (включая

дроссель диаметром D = 1,8 мм)

100 – 150

Внешний пилотный штуцер (1/4 дюйма, FPT) (включая дроссель диаметром D = 1,8 мм)

32 – 150

Комплект дополнительных принадлежностей: включает в себя уплотнение и уплотнительное кольцо для пилотного клапана

номер

027F1048

027B2065

027F1049

027B2066

027F0666

ICLX Описание Кодовый

32 – 80 Дроссель для E VM. 10 шт, (D = 1,0 мм) 027F0664

100 – 150 Дроссель для EVM. 10 шт, (D = 1,8 мм) 027F0176

номер

Дроссель устанавливается, если перепад давления между сторонами низкого и высокого давления превышает 6 бар.

Дополнительные принадлежности

H H

OD B B

Внешний пилотный штуцер

мм

дюйм

3,54662,60

0,71

NV 32 NV 32 M 24 × 1,5

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 24

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

M27H0235_1

ICLX 32-65

3max

Размеры

Danfoss

ICLX 32

32 D 40 D 32 A 40 A 32 SOC 35 SD 42 SD 42 SA

мм 145 145 145 145 148 148 148 148

дюйм 5,7 5,7 5,7 5,7 5,8 5,8 5,8 5,8

L L1

ICLX 32

L3макс L

10 Вт 20 Вт

Вес

нетто

мм 75 104 125 135 159 43 193 82 168 9,9 кг

дюйм 3,0 4,1 4,9 5,3 6,3 1,7 7,6 3,2 6,6 21,8 фунта

ICLX 40

40 D 50 D 40 A 50 A 40 SOC 42 SD 42 SA

мм 160 180 160 180 180 180 180

дюйм 6,3 7,1 6,3 7,1 7,1 7,1 7,1

ICLX 40

L3макс L

10 Вт 20 Вт

Вес

нетто

мм 86 109 125 135 157 52 217 87 174 11,7 кг

дюйм 3,4 4,3 4,9 5,3 6,2 2,0 8,5 3,4 6,9 25,8 фунта

ICLX 50

50 D 65 D 50 A 65 A 50 SOC 54 SD

мм 200 210 200 210 216 216

дюйм 7,9 8,3 7,9 8,3 8,5 8,5

ICLX 50

L3макс L

10 Вт 20 Вт

Вес

нетто

мм 100 126 125 135 157 61 240 102 217 15,3 кг

дюйм 3,9 5,0 4,9 5,3 6,2 2,4 9,4 4,0 8,5 33,7 фунта

ICLX 65

65 D 80 D 65 A 80 A 65 SOC 76 SD 67 SA

мм 230 245 230 245 230 245 245

дюйм 9,1 9,6 9,1 9,6 9,1 9,6 9,6

ICLX 65

L3макс L

10 Вт 20 Вт

Вес

нетто

мм 130 141 125 135 163 69 257 123 234 20,3 кг

дюйм 5,1 5,6 4,9 5,3 6,4 2,7 10,1 4,8 9,2 44,7 фунта

D = под сварку встык DIN; A = под сварку встык ANSI; SOC = под сварку с втулкой ANSI; SD = под пайку DIN; SA = под пайку ANSI

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 25

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Danfoss

M27H0236_1

ICLX 100-150

Размеры

Тип L L

ICLX 100

ICLX 125

ICLX 150

мм 295 175 220 111 297 320 53,2 кг

дюйм 11,6 6,9 8,7 4,4 11,7 12,6 117,3 фунта

мм 350 215 260 142 305 376 80,8 кг

дюйм 13,8 8,5 10,2 5,6 12 14,8 178,1 фунта

мм 445 255 300 170 357 426 132,5 кг

дюйм 17,5 10,0 11,8 6,7 14,1 16,8 292,1 фунта

Вес нетто

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 26

Техническое описание | Двухступенчатые электромагнитные клапаны, типа ICLX 32-150

Штуцеры

D: Под сварку встык (EN 10220)

A: Под сварку встык ANSI (B 36.10)

Размер

мм 32 (1 1/4) 42,4 2,6 1,669 0,102 40 (1 1/2) 48,3 2,6 1,902 0,103 50 ( 2) 60,3 2,9 2,37 0,11 65 (2 1/2) 76,1 2,9 3 0,11

80 (3) 88,9 3,2 3,50 0,13 100 (4) 114,3 3,6 4,5 0,14 125 (5) 140,7 4 5,5 0,16 150 (6) 168,3 6,3 6,6 0,25

Размер

мм (32) 1 1/4 42,4 4,9 1,669 0,193 80 (40) 1 1/2 48,3 5,1 1,902 0,201 80 (50) 2 60,3 3,9 2,37 0,15 40 (65) 2 1/2 73,0 5,2 2,87 0,20 40 (80) 3 88,9 5,5 3,50 0,22 40

(100) 4 114,3 6 4,5 0,24 (125) 5 140,7 6,5 5,5 0,26 (150) 6 168,3 7,1 6,6 0,28

Размер

дюйм

Размер

дюйм

OD мм

мм

дюйм

Сортамент

SOC:

Под сварку с втулкой ANSI (B

16.11)

SD: Под пайку (EN 1254-1)

SA: Под пайку (ANSI B 16.22)

Размер

мм (32) 1 1/4 42,7 6,1 1,743 0,240 13 0,51 (40) 1 1/2 48,8 6,6 1,921 0,260 13 0,51

(50) 2 61,2 6,2 2,41 0,24 16 0,63

(65)

Размер

мм

35 35,07 25 42 42,07 28

54 54,09 33

76 76,1 33

Размер

дюйм

2 1/2

Размер

дюйм

Размер

дюйм

1 3/8 1,375 0,984 1 5/8 1,625 1,102

2 1/8 2,125 1,300

2 5/8

мм

74 8,8 2,91 0,344 16 0,63

мм

дюйм

2,625 1,300

дюйм

мм

дюйм

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 27

DKRCI.PD.HS1.A9.50 → DKRCI.PD.HS1.B1.50 | 520H7783 | 28

Danfoss ICLX 32-150 Data sheet [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Преимущества

Разрешительная документация

Концепция клапанов ICLX

Конструкция клапана Штуцеры

Технические характеристики

Принцип действия

Номинальная производительность

ICLX 32

ICLX 40

ICLX 50

ICLX 65

ICLX 100

ICLX 125

ICLX 150

Диапазон давления
