Danfoss ICF SS 20, CF SS 25 Data sheet

Fiche technique

Station de vannes en acier inoxydable

ICF SS 20 et ICF SS 25

Basée sur une technologie avancée, la station de vannes ICF SS comprend plusieurs fonctions dans un seul boîtier, ce qui peut remplacer une série de vannes mécaniques, électromécaniques et à commande électronique.

Caractéristiques

• Conçue pour des applications de réfrigération industrielle et pour une pression de service maximum de 52 bar / 754 psig.

• Convient aux ﬂuides frigorigènes HCFC, HFC ininﬂammable, R717 (ammoniac) et R744 (CO L’utilisation de stations de vannes ICF SS avec des hydrocarbures inﬂammables n’est pas recommandée.

• Raccords à souder directs (pas de fuite via les brides).

• Boîtier de vanne en acier inoxydable et modules fonctionnels.

• Conception compacte et légère.

Cette station de vannes présente un certain nombre d’avantages pour la phase de conception d’une installation frigoriﬁque, mais également pour l’installation, l’entretien et la maintenance de celle-ci.

Les stations de vannes ICF SS sont conçues pour des ﬂuides frigorigènes haute et basse pression et peuvent être utilisées dans des conduites de liquide pompé, d’injection de liquide et de gaz chauds.

Fournie complètement assemblée, cette station de vannes a été soumise à un essai d’étanchéité sous haute pression et ses fonctions ont toutes été testées sous condition des contrôles d’usine

Chaque solution d’application dispose d’un numéro de code solution

• Des cônes de régulation en V situés sur les modules de commande garantissent une précision de régulation optimale, en particulier à charge partielle.

• Concept modulaire

).

2

Chaque boîtier est disponible avec des raccords à souder bout à bout DIN en plusieurs tailles. La maintenance des vannes est assurée par le simple remplacement du module de fonction.

• Ports latéraux pour raccorder des manomètres, des transmetteurs, des voyants liquide, des vannes de service, etc.

• Homologation UL

Station de vannes ICF SS

Diamètre interne

Homologué pour Groupe de ﬂuides I

Catégorie Article 3, paragraphe 3 II

DN ≤ 25 (1 po)

DN 32-40 (1 ¼ – 1 ½ po)

AI243586442520fr-000801 | 1

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Table des matières : Page

Caractéristiques ....................................................................................1

Caractéristiques techniques Conception Description des modules fonctionnels Spéciﬁcation du matériau Sélection du n° de code Applications

Raccordements

Commande de station de vannes ICF SS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Dimensions

.........................................................................................3

...................................................................................... 14

Exemple d’application : Conduite d’alimentation de liquide ....................................14

Exemple d’application : Conduite d’alimentation en liquide/conduite de dégivrage par gaz chauds

Exemple d’application : Conduite d’injection de liquide ........................................ 15

Exemple d’application : Conduite d’injection de liquide ........................................ 16

................................................................................... 17

Commande d’accessoires

...................................................................................... 24

.........................................................................3

...............................................................5

...........................................................................7

........................................................................... 13

.................................................................. 15

..................................................................... 22

AI243586442520fr-000801 | 2

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Données techniques • Fluides frigorigènes

Convient aux ﬂuides frigorigènes HCFC, HFC ininﬂammable, R717 (ammoniac) et R744 (CO L’utilisation de stations de vannes ICF SS avec les hydrocarbures inﬂammables n’est pas recommandée.

Pour plus d’informations, contacter votre revendeur Danfoss local.

• Plage de température

-60 – 120 °C / -76 – 248 °F Si le module ICM doit être utilisé avec du ﬂuide

frigorigène liquide à une température supérieure à 75 °C / 167 °F, merci de contacter Danfoss.

Conception

Principaux composants de la station de vannes ICF SS :

• Un corps

• Quatre ou six modules fonctionnels au maximum

Corps

• Température ambiante pour ICF SS avec ICAD :

-30 – 50 °C / -22 – 122 °F

).

• Pression

2

L’ICF SS est conçue pour : Pression max. de service : 52 bar g (754 psig)

Pression diﬀérentielle d’ouverture :

Se reporter aux données propres au module de fonction.

Modules de fonction

ICF SS 20-4 ICF SS 20-6 ICF SS 25-4 ICF SS 25-6

Chaque boîtier abrite quatre ou six modules de fonction maximum, correspondant aux types suivants :

– Module pour vanne d’arrêt – Module pour vanne de régulation manuelle – Module de ﬁltre – Module pour électrovanne

En option :

Les corps sont fournis avec un nombre prédéﬁni de ports latéraux pour les options suivantes : – Voyant liquide – Sonde de température ou de pression – Manomètre

– Sortie latérale de vidange ou de dérivation. – Module pour détendeur électrique – Module d'ouverture manuelle – Module clapet anti-retour – Module vanne d’arrêt/clapet – Module pour vanne motorisée – module raccord pour soudage externe, – Couvercle d’extrémité vide

Grâce à une technologie avancée et des sièges doubles, la conception autorise une capacité maximale et une chute de pression minimale, ce qui permet d’obtenir une capacité supérieure aux systèmes classiques qui ont recours à des vannes et des composants distincts.

La station de vannes ICF SS est multifonctionnelle. Elle oﬀre des dimensions compactes et une durée

d’installation réduite en raison du nombre limité de raccords à souder directs.

Fournie complètement assemblée, cette station de vannes a été soumise à un essai d’étanchéité sous haute pression et ses fonctions ont toutes été testées sous condition des contrôles d’usine

Raccordements

• D : soudure bout à bout, DIN (EN 10220)

Homologations

Le concept de vanne ICF SS est conçu pour

répondre aux exigences de la réfrigération.

Pour des informations d’homologation

spéciﬁques, merci de contacter Danfoss.

Matériau du corps et du module fonctionnel

Acier inoxydable

Lors de l’utilisation de la technologie de

soudage TIG/MIG/SMAW, il est possible

d’installer la station de vannes ICF SS sans

déposer au préalable les modules fonctionnels

du boîtier. Si d’autres méthodes de soudage

sont appliquées, les modules doivent être

déposés durant le soudage.

Pour plus de détails, consulter les instructions du

produit.

• A : soudure bout à bout, ANSI (ASME B 36.19

SCHEDULE 40)

AI243586442520fr-000801 | 3

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Module et port latéral

Raccords DIN + ANSI pour l’ICF SS 20-4.

4 ports latéraux

3

⁄8 in.

DIN = G ANSI = NPT (2 opposés de chaque côté)

3

⁄8 in.

ICF SS 20-4, 25-4

ICF SS 20-6, 25-6

M1

M2

M1

M2

M3

P2/5 P3/6

M4

M3

P2/7

M4

Raccords DIN + ANSI pour l’ICF SS 25-4.

4 ports latéraux DIN = G ANSI = NPT (2 opposés de chaque côté)

P4/9

3

⁄8 in.

3

⁄8 in.

M5

P5/10

M6

Écoulement dans une ICF

SS 20-4, 25-4

Écoulement dans une ICF

SS 20-6, 25-6

Exemple : ICF SS 20-4-10RA

Raccords DIN + ANSI pour l’ICF SS 20-6.

6 ports latéraux

3

⁄8 in.

DIN = G ANSI = NPT (3 opposés de chaque côté)

3

⁄8 in.

Exemple : ICF SS 20-6-5HMB

Exemple : ICF SS 25-4-9

Raccords DIN + ANSI pour l’ICF SS 25-6.

6 ports latéraux

3

DIN = G

⁄8 in.

3

ANSI = NPT

⁄8 in.

(3 opposés de chaque côté)

Exemple : ICF SS 25-6-3RA

AI243586442520fr-000801 | 4

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Description des modules fonctionnels de l’ICF SS 20

ICF SS 20

ICFS SS 20

Module vanne d’arrêt

Ce module, doté d’un capuchon rouge, a la fonction d’une vanne d’arrêt.

ICFR SS 20, A ou B

Module vanne de régulation manuelle

Ce module, doté d’un capuchon jaune, a la fonction d’une vanne régulation manuelle.

de

ICFF SS 20/ICFF SS 20E

Module ﬁltre

Ce module a la fonction d’un ﬁltre.

ICFF SS 20: 150 µ plissé (100 mailles) / 45 cm2 (7,0 po2)

ICFF SS 20E: 150 µ plissé (100 mailles) / 160 cm2 (24,8 po2)

ICFE SS 20

Module pour électrovanne

Ce module a la fonction d’une électrovanne normalement fermée pour réguler le débit de ﬂuide frigorigène.

ICFA SS 20

Module détendeur électrique

Ce module a la fonction d’un détendeur électrique à modulation de la durée d’impulsion (PWM).

ICFC SS 20

Module clapet antiretour

Ce module a la fonction d’un clapet antiretour.

ICFC SS 20

ICFS SS 20 ICFR SS 20

ICFN SS 20

Module vanne clapet antiretour

Ce module, doté d’un capuchon vert, a la fonction d’une vanne d’arrêt et d’un clapet antiretour combinés.

ICFF SS 20/ICFF SS 20E

ICFN SS 20

ICM SS 20-A, 20-B, 20-C, 20-A33 ou 20-B66

Module pour vanne motorisée

Ce module est une vanne à moteur pas à pas destinée au marche / arrêt et à la modulation du débit de ﬂuide frigorigène.

ICFE SS 20/ICFA SS 20

ICM SS 20-A, 20-B, 20-C,

20-A33 ou 20-B66

ICFO SS 20

Module d’ouverture manuelle

Ce module facilite l’ouverture manuelle de l’électrovanne (type ICFE SS).

ICFE SS 20H

Module pour électrovanne avec robinet manuel intégré

Ce module a la fonction d’une électrovanne normalement fermée pour réguler le débit de ﬂuide frigorigène.

Remarque :

À approximativement 10 % du débit massique maximal de l’ICFE SS 20H, le diﬀérentiel de pression correspond à environ 0,07 bar / 1 psi. L’ICFE SS 20H commence à s’ouvrir à ces conditions. Pour un diﬀérentiel de pression de 0,2 bar / 2,9 psi minimum, l’ICFE SS 20H s’ouvre à 100 %.

ICFO SS 20

ICFE SS 20H

ICFB SS 20

Couvercle d’extrémité borgne

Ce couvercle prévoit des emplacements avec obturateurs pour les ports de module inutilisés.

ICFW SS 20

Module à souder 20 DIN

Ce module sert de raccordement de purge lors du dégivrage par gaz chaud, en cas de capacité élevée.

ICFB SS 20

ICFW SS 20

AI243586442520fr-000801 | 5

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Description des modules fonctionnels de l’ICF SS 25

ICFS SS 25

Module vanne d’arrêt

Ce module, doté d’un capuchon rouge, a la fonction d’une vanne d’arrêt.

ICFN SS 25

Module vanne clapet antiretour

Ce module, doté d’un capuchon vert, a la fonction d’une vanne d’arrêt et d’un clapet antiretour combinés.

ICF SS 25

ICFR SS 25, A ou B

Module vanne de régulation manuelle

Ce module, doté d’un capuchon jaune, a la fonction d’une vanne de régulation manuelle.

ICFF SS 25

Module ﬁltre

Ce module a la fonction d’un ﬁltre.

Taille du ﬁltre : ICF F SS 25: 150 µ plissé (100 mailles) /

2

160 cm

(24,8 po2)

ICFF SS 25E: 150 µ plissé (100 mailles) / 330 cm2 (51,2 po2)

ICFS SS 25

ICFR SS 25

ICFF SS 25/ICFF SS 25E

ICFN SS 25

ICM SS 25-A ou B

Module pour vanne motorisée

Ce module est une vanne à moteur pas à pas destinée au marche / arrêt et à la modulation du débit de ﬂuide frigorigène.

ICM SS 25-A ou B

ICFB SS 25

Couvercle d’extrémité borgne

Ce couvercle prévoit des emplacements avec obturateurs pour les ports de module inutilisés.

ICFB SS 25

ICFE SS 25

Module pour électrovanne

Ce module a la fonction d’une électrovanne normalement fermée pour réguler le débit de ﬂuide frigorigène.

Il intègre une fonction d’ouverture manuelle.

ICFC SS 25

Module clapet antiretour

Ce module a la fonction d’un clapet antiretour.

ICFE SS 25

ICFC SS 25

Remarque :

À approximativement 10 % du débit massique maximal de l’ICFE SS 25, le diﬀérentiel de pression correspond à environ 0,07 bar / 1 psi. L’ICFE SS 25 commence à s’ouvrir à ces conditions.

Pour un diﬀérentiel de pression de 0,2 bar / 2,9 psi minimum, l’ICFE SS 25 s’ouvre à 100 %.

ICFW SS 25

Module soudage, 25 DIN

Ce module sert de raccordement de purge lors du dégivrage par gaz chaud, en cas de capacité élevée.

ICFW SS 25

AI243586442520fr-000801 | 6

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Spéciﬁcation du matériel

Boîtier de l’ICF SS

ICF SS 20-4, 25-4

ICF SS 20-6, 25-6

Pos. Pièce Matériau EN ASTM

1 Corps Acier inoxydable GX5CrNi19-10

1

A304

EN 10213-4

Module vanne d’arrêt ICFS SS 20

Pos. Pièce Matériau EN ASTM

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable 3 Joint alu/joint réfrig. 4 Couvercle Acier inoxydable X5CrNi 18-10

5 Boulon hexagonal

M10 × 25

6 Bride Acier inoxydable X5CrNi18-10

7 Joint Fibre sans amiante

EN 10088

A303

A304

EN 10272

Acier inoxydable A2-70 Type

308 A304

EN 10088

Module ﬁltre ICFF SS 20

Pos. Pièce Matériau EN ASTM

1 Joint AL 99 F11 2 Couvercle Acier inoxydable X5CrNi 18-10

3 Boulon hexagonal

M10 × 25

4 Bride Acier inoxydable X5CrNi18-10

5 Joint Fibre sans amiante 6 Élément ﬁltrant Acier inoxydable

7 Bouchon Acier 8 Bouchon

¼” RG pour soud-

age bout à bout

Acier inoxydable A2-70 Type

74 μ et 150 μ

Acier inoxydable

EN 10272

EN 10088

A304

308 A304

AI243586442520fr-000801 | 7

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Spéciﬁcation du matériel

(suite)

Module de ﬁltre étendu ICFF SS 20E

Module électrovanne ICFE SS 20

Pos. Pièce Matériau EN ASTM

1

Bouchon de protection antisaleté

2 Couvercle Acier inoxydable X5CrNi 18-10

3 Boulon hexagonal

M12 x 80

4 Bride Acier inoxydable X5CrNi18-10

5 Joint Fibre sans amiante 6 Élément

de ﬁltre

7 Bouchon 8

Pos. Pièce Matériau EN ASTM

1 Cheminée d’induit Acier inoxydable 2 Écrou de cheminée d’induit Acier inoxydable X8CrNiS18-9

3 Bride Acier inoxydable X5CrNi18-10

4 Joint Fibre sans amiante 5 Boulon hexagonal

6 Siège Polymère haute

3/8” NPT Acier inoxydable

Adaptateur de ﬁltre

M10 × 25

Acier 11SMn30

EN 10087

EN 10272

Acier inoxydable A2-70 Type 308

EN 10088

Acier inoxydable 250 μ

Acier

EN 10088

Acier inoxydable A2-70 Type 308

densité

Classe 1213 A29

A304

Module électrovanne ICFE SS 20H

Module d’ouverture manuelle ICFO SS 20

Pos. Pièce Matériau EN ASTM

1 Piston Acier 11SMn30 EN

2 Siège Téﬂon 3 Segment de piston 4 Cylindre du couvercle Acier inoxydable X5CrNi18-10

5 Robinet manuel Acier 6 Cheminée d’induit Acier inoxydable 7 Écrou de cheminée d’induit Acier inoxydable X2CrNi19-11

8 Joint Fibre sans amiante

Pos. Pièce Matériau EN ASTM

1 Capuchon d’étanchéité Acier inoxydable 2 Écrou de presse-étoupe Acier 3 Joint du capuchon

d’étanchéité

4 Bague d’étanchéité Téﬂon 5 Joint Fibre sans

6 Tige Acier inoxydable

7 Boulon hexagonal

M10 × 25

8 Bride Acier inoxydable X5CrNi18-10

Nylon

amiante

Acier inoxydable

EN 10025

EN 10088

EN 10216

Polyamide A6Polyamide

PTFE PTFE

CR CR

X8CrNiS 18-9 EN 10088

A2-70 Type 308

EN 10088

A304

A320

PA6

A303

A304

AI243586442520fr-000801 | 8

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Spéciﬁcation du matériel

(suite)

Module pour vanne de régulation manuelle ICFR SS 20, A ou B

Pos. Pièce Matériau EN ASTM

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable 3 Joint alu. 4 Couvercle Acier inoxydable X5CrNi 18-10

5 Boulon hexagonal

M10 × 25

6 Bride Acier inoxydable X5CrNi18-10

7 Joint Fibre sans amiante 8 Siège Polymère haute

Module détendeur électrique ICFA SS 20

Pos. Pièce Matériau EN ASTM

1 Cheminée d’induit Acier inoxydable 2 Écrou de cheminée d’induit Acier inoxydable X8CrNiS18-9

3 Boulon hexagonal

M10 × 25

4 Bride Acier inoxydable X5CrNi18-10

5 Joint Fibre sans amiante 6 Adaptateur Acier inoxydable

EN 10088

A303

A304

EN 10272

Acier inoxydable A2-70 Type

308 A304

EN 10088

densité

EN 10088

Acier inoxydable A2-70 Type

308 A304

EN 10088

Module clapet antiretour ICFC SS 20

Module vanne clapet antiretour ICFN SS 20

Pos. Pièce Matériau EN ASTM

1 Couvercle Acier inoxydable X5CrNi 18-10

2 Boulon hexagonal

M10 × 25

3 Bride Acier inoxydable X5CrNi18-10

4 Joint Fibre sans amiante

Pos. Pièce Matériau EN ASTM

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable 3 Joint alu. 4 Couvercle Acier inoxydable X5CrNi 18-10

5 Boulon hexagonal

M10 × 25

6 Bride Acier inoxydable X5CrNi18-10

7 Joint Fibre sans amiante

Acier inoxydable A2-70 Type

EN 10272

EN 10088

EN 10272

EN 10088

A304

308 A304

A303

A304

308 A304

AI243586442520fr-000801 | 9

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Spéciﬁcation du matériel

(suite)

Module vanne motorisée ICM SS 20-A, 20-B, 20-C, 20-A33 ou 20-B66

Pos. Pièce Matériau EN ASTM

1 Adaptateur Acier inoxydable X5CrNi18-10

2 Boulon hexagonal

M10 × 55

3 Joint torique Chloroprène 4 Couvercle Acier inoxydable X5CrNi 18-10

5 Joint Fibre sans amiante 6 Siège Polymère haute

Couvercle d’extrémité vide ICFB SS 20

Pos. Pièce Matériau EN ASTM

1 Boulon hexagonal

M10 × 25

2 Bride Acier inoxydable X5CrNi18-10

3 Joint Fibre sans amiante

Module à souder ICFW SS 20D, 20 DIN

Pos. Pièce Matériau EN ASTM

1 Boulon hexagonal

M10 × 25

2 Bride Acier inoxydable X5CrNi18-10

3 Joint Fibre sans amiante 4 Raccord à souder Acier inoxydable

EN 10088

Acier inoxydable A2-70 Type

EN 10088

densité

Acier inoxydable A2-70 Type

EN 10088

Acier inoxydable A2-70 Type

EN 10088

A240

308

A304

308 A304

Module vanne d’arrêt ICFS SS 25

Module ﬁltre ICFF SS 25

Pos. Pièce Matériau EN ASTM

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable 3 Joint torique Chloroprène 4 Couvercle Acier inoxydable X5CrNi 18-10

5 Boulon hexagonal

M12 × 30

6 Bride Acier inoxydable X5CrNi18-10

7 Joint Fibre sans amiante

Pos. Pièce Matériau EN ASTM

1 Joint Joint AL 99 F11 2 Couvercle Acier inoxydable X5CrNi 18-10

3 Boulon hexagonal

M12 × 30

4 Bride Acier inoxydable X5CrNi18-10

5 Joint Fibre sans amiante 6 Élément ﬁltrant Acier inoxydable

7 Bouchon

bout à bout

¼” RG pour soudage

Acier inoxydable A2-70 Type

150 μ Acier inoxydable

EN 10088

EN 10272

EN 10088

EN 10272

EN 10088

A303

A304

308 A304

A304

308 A304

AI243586442520fr-000801 | 10

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Spéciﬁcation du matériel

(suite)

Module de ﬁltre étendu ICFF SS 25E

Module électrovanne ICFE SS 25

Pos. Pièce Matériau EN ASTM

1 Bouchon de protection

antisaleté

2 Couvercle Acier inoxydable X5CrNi 18-10

3 Boulon hexagonal

M12 x 140

4 Bride Acier inoxydable X5CrNi18-10

5 Joint Fibre sans amiante 6 Élément ﬁltrant Acier inoxydable

7 Bouchon

Pos. Pièce Matériau EN ASTM

1 Cheminée d’induit Acier inoxydable 2 Écrou de cheminée d’induit Acier inoxydable X8CrNiS18-9

3 Couvercle Acier inoxydable X5CrNi 18-10

4 Joint Fibre sans amiante 5 Boulon hexagonal

6 Siège Polymère haute

3/8” NPT Acier inoxydable

M10 × 30

Acier 11SMn30

Acier inoxydable A2-70 Type 308

250

μ

Acier inoxydable A2-70 Type 308

densité

EN 10087

EN 10222

EN 10088

EN 10222

Classe 1213 A29

A304

Module vanne de régulation manuelle ICFR SS 25, A ou B

Pos. Pièce Matériau EN ASTM

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable 3 Joint torique Chloroprène

4 Couvercle Acier inoxydable X5CrNi 18-10

5 Boulon hexagonal

M12 × 30

6 Bride Acier inoxydable X5CrNi18-10

7 Joint Fibre sans amiante 8 Siège Polymère haute

Module clapet antiretour ICFC SS 25

Pos. Pièce Matériau EN ASTM

1 Couvercle Acier inoxydable X5CrNi 18-10

2 Boulon hexagonal

M12 × 30

3 Bride Acier inoxydable X5CrNi18-10

4 Joint Fibre sans amiante

EN 10088

A303

A304

EN 10272

Acier inoxydable A2-70 Type 308

A304

EN 10088

densité

A304

EN 10272

Acier inoxydable A2-70 Type 308

A304

EN 10088

AI243586442520fr-000801 | 11

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Spéciﬁcation du matériel

(suite)

Module vanne clapet antiretour ICFN SS 25

Module vanne motorisée ICM SS 25-A ou B

Pos. Pièce Matériau EN ASTM

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable 3 Joint torique Chloroprène 4 Couvercle Acier inoxydable X5CrNi 18-10

5 Boulon hexagonal

M12 × 30

6 Bride Acier inoxydable X5CrNi18-10

7 Joint Fibre sans amiante

Pos. Pièce Matériau EN ASTM

1 Adaptateur Acier inoxydable X5CrNi18-10

2 Boulon hexagonal

M12 × 30

3 Joint torique Chloroprène 4 Couvercle Acier inoxydable X5CrNi18-10

5 Joint Fibre sans amiante 6 Siège Polymère haute

Acier inoxydable A2-70 Type

densité

EN 10088

EN 10272

EN 10088

A303

A304

308 A304

A240

308

A304

Couvercle d’extrémité vide ICFB SS 25

Module à souder ICFW SS 25, 25 DIN

Pos. Pièce Matériau EN ASTM

1 Boulon hexagonal

M10 × 30

2 Bride Acier inoxydable X5CrNi18-10

3 Joint Fibre sans amiante

Pos. Pièce Matériau EN ASTM

1 Boulon hexagonal

M10 × 30

2 Bride Acier inoxydable X5CrNi18-10

3 Joint Fibre sans amiante 4 Raccord à souder Acier inoxydable

Acier inoxydable A2-70 Type

EN 10088

Acier inoxydable A2-70 Type

EN 10088

308 A304

AI243586442520fr-000801 | 12

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Sélection de numéros de code

Pour déterminer la station de vannes ICF SS appropriée, suivre les étapes 1 à 5.

Étape 1

À partir des éléments ci-dessus, déterminer le numéro de référence de l’application (voir pages 14 et 17) :

Étape 2

À partir des éléments ci-dessus, déterminer la station de vannes requise, par exemple : ICF SS 20 complète avec ICM SS 20-C

Étape 3

Étape 4

Déterminer l’application et les besoins de la fonction :

– Conduite : Liquide pompé, injection de liquide, dégivrage par gaz chauds, liquide

DX, etc. – Commande : Electrovanne tout ou rien, vanne motorisée – Dégivrage : Electrique ou par gaz chauds

Critères de sélection - Veuillez utiliser Coolselector®2

Télécharger le logiciel à partir de :

http://refrigerationandairconditioning.danfoss.com/support-center/apps-and-software/coolselector/

– Fluide frigorigène – Capacité – Température – Taux de circulation

Déterminer le type et la dimension des raccords

– Soudage bout à bout DIN / Soudage bout à bout ANSI – 20 (¾ in.), 25 (1 in.), 32 (1 ¼ in.) ou 40 (1 ½ in.)

Déterminer le n° de code

(voir pages 18 à 20)

AI243586442520fr-000801 | 13

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

ICFR SS

ICFS SS

Applications

Pour faciliter la sélection de la bonne station de vannes ICF SS, Danfoss a prédéﬁni et regroupé un grand nombre de numéros de code correspondant à des applications communes :

N° d’application Séquence de fonctions

Alimentation en liquide

1 Alimentation en liquide (aucun

2 Alimentation en liquide Arrêt Élément Solénoïde Ouverture man. Régul. Arrêt/antiretour 3 Alimentation en liquide Arrêt Élément Solénoïde Contrôler Régul. Arrêt 10 Alimentation en liquide (aucun

15 Alimentation en liquide avec

dégivrage par gaz chauds)

raccordement externe

Arrêt Élément Solénoïde Ouverture man. Régul. Arrêt

Arrêt Élément Solénoïde Régul.

Arrêt Élément Solénoïde Contrôler Soudage Régul.

Injection de liquide

5 Injection de liquide (extension) Arrêt Élément Solénoïde Ouverture man. Moteur Arrêt 14 Injection de liquide (extension) Arrêt Élément Moteur Arrêt

Dégivrage par gaz chauds

9 Dégivrage par gaz chauds Arrêt Élément Solénoïde Arrêt

Divers

90 Conﬁgurations polyvalentes

Pour une identiﬁcation spéciﬁque des diﬀérents codes et capacité de débit (Kv), se référer à la section Commande.

Exemple d’application : Conduite d’alimentation en liquide

Une vanne combinée pour une activation/ désactivation du fonctionnement de l’évaporateur noyé à partir d’un thermostat, avec dégivrage électrique, est requise. La commande manuelle de l’électrovanne est possible. Pour ce type d’application, les conﬁgurations ICF SS courantes sont les suivantes :

EKC 202

Du séparateur de liquide

Les vannes ne sont pas toutes représentées. Ce schéma ne doit pas être utilisé à des ﬁns de construction.

AKS 12

Évaporateur

SVA

Vers le séparateur de liquide

ICFS SS

ICFE SS

ICFB SS

ICFF SS

AI243586442520fr-000801 | 14

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

ICFS SS

ICFN SS

ICFF SS

Exemple d’application : Conduite d’alimentation en liquide/conduite de dégivrage par gaz chauds

Vers le séparateur de liquide

De la conduite de refoulement

CVP

ICS

Du séparateur de liquide

Évaporateur avec vanne ICLX à actionnement par gaz et ouverture progressive dans la conduite d’aspiration et dégivrage par gaz chauds, avec : station d’alimentation en liquide ICF SS et station de gaz chauds ICF SS avec port latéral pour alimenter l’ICLX. ICS+CVP utilisés comme régulateurs de dégivrage (OFV en option, en fonction de la capacité)

ICLX/GPLX

ICFF SS

ICFS SS

ICFE SS

ICFO SS

ICFR SS

ICFE SS

ICFS SS

Les vannes ne sont pas toutes représentées. Ce schéma ne doit pas être utilisé à des ﬁns de construction.

Exemple d’application : Conduite d’injection de liquide

Une vanne combinée pour l’injection de liquide dans le séparateur, avec détendeur électronique d’injection, est requise. Une électrovanne doit être placée devant la vanne de régulation.

Vers la conduite conduite d'aspiration

LLG

SVA

Séparateur de liquide

SNV

SVA

SFV

DSV

SFV

AKS 38

SVA

AKS 4100

SNV

SVA

EKE 347

De réservoir

De évaporateur

ICFS SS

ICFF SS

ICFE SS

ICM

ICFB SS

Vers l’évaporateur

Les vannes ne sont pas toutes représentées. Ce schéma ne doit pas être utilisé à des ﬁns de construction.

AI243586442520fr-000801 | 15

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

ICFS SS

ICFE SS

ICM

ICFF SS ICFO SS

ICFS SS

Exemple d’application : Conduite d’injection de liquide

Une vanne combinée pour l’injection de liquide le compresseur, avec détendeur électronique d’injection, est requise. Une électrovanne doit être placée devant la vanne de régulation.

compresseur

Du séparateur de liquide/ évaporateur

Les vannes ne sont pas toutes représentées. Ce schéma ne doit pas être utilisé à des ﬁns de construction.

SVA

FIA

Injection d’huile

AKS 21

dans

Vers le séparateur d’huile

EKC 361

De réservoir

AI243586442520fr-000801 | 16

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

ø

Raccordements

D : soudage bout à bout DIN (EN 10220)

Taille

mm

20 ( 25 (1) 33,7 2,6 1,327 0,103 32 (1 40 (1

Taille

in.

¾) 26,9 2,3 1,059 0,091

¼) 42,4 2,6 1,669 0,102 ½) 48,3 2,6 1,902 0,103

OD

mm

T

mm

OD

in.

T

in.

A : soudage bout à bout ANSI (B 36.19)

Taille

mm

20 25 1 33,7 3,5 1,327 0,14 40 32 1 40 1½ 48,3 3,7 1,902 0,15 40

Taille

in.

¾ 26,9 2,9 1,059 0,11 40

¼ 42,4 3,6 1,669 0,14 40

OD mm

Commande de station de vannes ICF SS

La nomenclature ci-dessous indique la conﬁguration et l’application générique en fournissant la taille du boîtier, du type de station de vannes et du groupe d’application.

Cette désignation est souvent utilisée dans le cadre de discussions sur les solutions possibles et sera l’identiﬁcation ﬁnale sur l’étiquette de la vanne (voir l’exemple d’étiquette)

ICF SS 20 - 6 - 3

Numéro de référence de l’application (voir le récapitulatif ci-dessous)

Nombre d'oriﬁces de module Taille du boîtier Type

Pour la commande, la dimension et le type du raccord doivent être choisis pour obtenir l’identiﬁcation ﬁnale. L’identiﬁcation ﬁnale est eﬀectuée par n° de code uniquement (voir pages suivantes)

mm

T

OD

in.

T

in.

Schedule

Exemple d’étiquette :

Vue d’ensemble de l’application (conﬁguration générique - type et dimension du raccord exclus)

N° d’application Séquence de fonctions

Alimentation en liquide

1 Alimentation en liquide (aucun

2 Alimentation en liquide Arrêt Élément Solénoïde Ouverture man. Régul. Arrêt/antiretour 3 Alimentation en liquide Arrêt Élément Solénoïde Contrôler Régul. Arrêt 10 Alimentation en liquide (aucun

15 Alimentation en liquide avec

dégivrage par gaz chauds)

raccordement externe

Arrêt Élément Solénoïde Ouverture man. Régul. Arrêt

Arrêt Élément Solénoïde Régul.

Arrêt Élément Solénoïde Contrôler Soudage Régul.

Injection de liquide

5 Injection de liquide (extension) Arrêt Élément Solénoïde Ouverture man. Moteur Arrêt 14 Injection de liquide (extension) Arrêt Élément Moteur Arrêt

Dégivrage par gaz chauds

9 Dégivrage par gaz chauds Arrêt Élément Solénoïde Arrêt

Divers

90 Conﬁgurations polyvalentes

AI243586442520fr-000801 | 17

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Alimentation en liquide

Application 1 : alimentation en liquide (aucun dégivrage par gaz chauds)

Type Nb de

ICF SS 20 6 1RA ¾ 20

ICF SS 20 6 1RA 1 25

ICF SS 20 6 1RA ¾ 20 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 10,4 22,9 027L3555

ICF SS 20 6 1RA 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFS 20 9,9 21,8 027L 3556

ICF SS 20 6 1HRB 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFS 20 10 ,9 24, 0 027L 3578

ICF SS 20 6 1HR B 1¼ 32 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFS 20 10,9 24 ,0 027L3557

ICF SS 25 6 1RA 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25A ICFS 25 24,1 53,0 027L3568

ICF SS 25 6 1RA 1¼ 32 Soudage bout à bout ANSI (B 36.19) I CFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25A ICFS 25 23,8 52,4 027L3569

ICF SS 25 6 1RB 1¼ 32 Soudage bout à bout ANSI (B 36.19) ICFS 2 5 ICFF 25E ICFE 25 ICFB 25 ICFR 25B ICFS 25 24,2 53,2 027L3584

ICF SS 25 6 1RB 1½ 40 Soudage bout à bout ANSI (B 36.19) I CFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25B ICFS 25 23, 8 52,4 027L 3570

modules

Application 2 : Alimentation en liquide

Type Nb de

ICF SS 20 6 2RA ¾ 20

ICF SS 20 6 2RA 1 25

ICF SS 20 6 2HRB 1¼ 32

ICF SS 25 6 2RB 1¼ 32

ICF SS 20 6 2RA ¾ 20 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 10,1 22,2 027L3571

ICF SS 20 6 2RA 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,9 21,8 027L 3572

modules

Appl.N°Dimension

raccord

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

raccord

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement Emplacement de module Poids N° de co de

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9, 5 20,9 027L470 0

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9, 7 21,3 027L4701

Type de raccordement Emplacement de module Poids N° de co de

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 10.0 22.1 027L342 8

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 10.0 2 2.1 027L34 45

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 9.7 21.3 027L4758

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFN 20 9.2 20.2 027L4759

Soudage bout à bout DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFN 25 23.9 52.6 027L4766

Application 3 : Alimentation en liquide

Type Nb de

ICF SS 20 6 3RA ¾ 20

ICF SS 20 6 3RA 1 25

ICF SS 20 6 3HRA 1 25

ICF SS 25 6 3RA 1 25

ICF SS 25 6 3RA 1¼ 32

ICF SS 25 6 3RB 1¼ 32

ICF SS 25 6 3RB 1

ICF SS 20 6 3HRB ¾ 20 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 10,7 23,5 027L 3579

ICF SS 20 6 3HRB 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 11 ,2 24,6 027L3580

ICF SS 20 6 3HRB 1¼ 32 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 11, 3 24,9 027L3581

ICF SS 25 6 3RA 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25A ICFS 2 5 24,2 53,2 027L 3585

ICF SS 25 6 3RA 1¼ 32 Soudage bout à bout ANSI (B 36.19) ICFS 2 5 ICFF 25E ICFE 25 ICFC 25 ICFR 2 5A ICFS 25 24 ,1 53,0 027L3586

ICF SS 25 6 3RB 1¼ 32 Soudage bout à bout ANSI (B 36.19) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFS 25 24,1 53,0 027L3587

ICF SS 25 6 3RB 1½ 40 Soudage bout à bout ANSI (B 36.19) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFS 2 5 24,2 53,2 027L3588

modules

Appl.N°Dimension

raccord

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFS 25

½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFS 25 24.7 54.3 0 27L4191

Type de raccordement Emplacement de module Poids N° de code

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20A ICFS 20

Soudage bout à bout DIN-EN 10220 ICFS 2 5 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5A ICFS 25

Soudage bout à bout DIN-EN 10220 ICFS 2 5 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFS 2 5

9.6 21.1

9.7 21.3

10.6 23.3

23.4 51. 5

23.2 51.0

23.8 52.4

24.0 52. 8

027L4702

027L4703

027 L4717

027L4724

027L476 0

027L472 5

027 L4761

L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF SS. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant

2

AI243586442520fr-000801 | 18

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Alimentation en liquide

Application 10 : alimentation en liquide (aucun dégivrage par gaz chauds)

Type Nb de

ICF SS 20 4 10RA ¾ 20 ICF SS 20 4 10RA 1 25 ICF SS 25 4 10RA 1 25 ICF SS 25 4 10RB 1¼ 32 ICF SS 25 4 10RA 1 25

ICF SS 20 4 10HRB ¾ 20 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20 E ICFE 20H ICFR 20B 8,4 18 ,5 027L3582

ICF SS 20 4 10HRB 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20H ICFR 20B 7, 8 17, 2 027L3583

ICF SS 25 4 10RA 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 2 5 ICFF 25E ICFE 25 ICFR 25A 15,8 34,8 027L3592

ICF SS 25 4 10RB 1¼ 32 Soudage bout à bout ANSI (B 36.19) ICFS 25 ICFF 25E ICFE 25 ICFR 25B 16,2 35, 6 027L 3593

ICF SS 25 4 10RB 1½ 40 Soudage bout à bout ANSI (B 36.19) ICFS 25 ICFF 25E ICFE 25 ICFR 25B 16,2 35, 6 027L3594

modules

Application 15 : Alimentation en liquide avec raccordement externe

Type Nb de

ICF SS 25 6 15RA 1 25 ICF SS 25 6 15RB 1¼ 32

modules

Appl.N°Dimension

raccord

[in.] [mm] M1 M2 M3 M4 kg lbs

raccord

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement Emplacement de module Poids N° de code

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFR 20B 7,4 16 ,2 027L3440

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFR 20A 7, 2 15,8 027L470 9

Soudage bout à bout DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFR 25A 15,9 35,0 02 7L4731

Soudage bout à bout DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFR 2 5B 15,4 33,9 027L4732

Soudage bout à bout DIN-EN 10220 I CFS 25 ICFF 25E ICFE 25 ICFR 25A 16, 2 35,7 027L459 0

Type de raccordement Emplacement de module Poids N° de co de

Soudage bout à bout DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 2 5D IC FR 25A 21,8 48,0 027L4733

Soudage bout à bout DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 2 5D ICFR 25B 22,7 49,9 027 L4734

Injection de liquide

Application 5 : Injection de liquide (extension)

Type Nb de

ICF SS 20 6 5MA33 ¾ 20

ICF SS 20 6 5MB66 ¾ 20

ICF SS 20 6 5MA 1 25

ICF SS 20 6 5MB 1 25

ICF SS 20 6 5HMB 1 25

ICF SS 20 6 5MA33 1 25

ICF SS 25 6 5MA 1 25

ICF SS 20 6 5MB66 1¼ 32

ICF SS 20 6 5HMB 1¼ 32

ICF SS 20 6 5MC 1½ 32

ICF SS 20 6 5HMC 1¼ 32

ICF SS 25 6 5MB 1¼ 32

ICF SS 25 6 5MB 1½ 40

ICF SS 25 6 5MA 1½ 40

ICF SS 20 6 5MA33 ¾ 20 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -A33 ICFS 20 10,1 22,2 027L 3573

ICF SS 20 6 5MA ¾ 20 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-A ICFS 20 10,0 22,0 02 7L35 74

ICF SS 20 6 5MA 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -A ICFS 20 10,1 22,2 027L3575

ICF SS 20 6 5MB ¾ 20 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-B ICFS 20 9,8 21,6 027L3576

ICF SS 20 6 5MB 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-B ICFS 20 10, 0 22,0 027L3577

ICF SS 25 6 5MA 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICM 25-A ICFS 25 23 ,1 50,8 027L3589

ICF SS 25 6 5MA 1¼ 32 Soudage bout à bout ANSI (B 36.19) ICFS 25 ICFF 25E I CFE 25 ICFB 25 ICM 25-A I CFS 25 23,2 51,0 027L359 0

ICF SS 25 6 5MA33 1½ 40 Soudage bout à bout ANSI (B 36.19) ICFS 25 ICFF 25-E ICFE 25 ICFB 25 ICM 25-A33 ICFS 25 23 ,1 50,8 027L3591

modules

Appl.N°Dimension

raccord

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement Emplacement de module Poids N ° de code

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20-74 ICFE 20 ICFO 20

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -B66 ICFS 20 10.1 22.3 027L34 43

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -A ICFS 20 9.8 21.6 027L4704

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-B ICFS 20 9. 6 21.1 027L4705

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20-B ICFS 20 11 .4 25 .1 027L4718

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20

Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A ICFS 25 22.8 50.2 027L4726

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -B66 ICFS 20 9.6 21.1 027 L4754

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20-B ICFS 20 10. 2 22.4 027L4756

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-C ICFS 20 9.8 21.6 027L4706

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20-C ICFS 20 10 .3 22.7 0 27L4719

Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-B ICFS 2 5 22.3 49.0 027L4727

Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-B ICFS 2 5 22.3 49.0 027L4728

Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A ICFS 25 22.3 49.0 027L4735

ICM 20 -A33

ICFS 20 9. 8 21.6 027 L4714

ICFS 20 9. 6 21.1 027 L4755

L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF SS. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant

2

AI243586442520fr-000801 | 19

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Injection de liquide

Application 14 : Injection de liquide (extension)

Type Nb de

ICF SS 20 4 14MA ¾ 20

ICF SS 20 4 14MB 1 25

ICF SS 20 4 14MB66 1 25

ICF SS 20 4 14MC 1¼ 32

ICF SS 25 4 14MB 1 25

ICF SS 25 4 14MB 1¼ 32

modules

Appl.N°Dimension

raccord

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement Emplacement de module Poids N° de code

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICM 20-A ICFS 20 7.3 16.1 027 L4710

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 E ICM 20-A ICFS 20 6.9 15.1 027L3444

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICM 20-B ICFS 20 7.2 15. 8 02 7L 4711

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICM 20 -B66 ICFS 20 7.0 15. 4 027L472 2

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICM 20-C ICFS 20 7.3 16.1 02 7L4712

Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICM 25-B I CFS 25 14 .8 32.5 027L4765

Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICM 25-B I CFS 25 14 .8 32.5 027 L4764

Dégivrage par gaz chauds

Application 9 : Dégivrage par gaz chauds

Type Nb de

ICF SS 20 4 9 1 25

ICF SS 20 4 9H 1 25

ICF SS 20 4 9 1¼ 32

ICF SS 20 4 9H 1¼ 32

ICF SS 25 4 9 1 25

ICF SS 25 4 9 1¼ 32

ICF SS 25 4 9 1

ICF SS 20 4 9H ¾ 20 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20H ICFS 20 8.0 17.6 027L3552

ICF SS 20 4 9H 1 25 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20H ICFS 20 8,1 17, 8 027 L3553

ICF SS 20 4 9H 1¼ 32 Soudage bout à bout ANSI (B 36.19) ICFS 20 ICFF 20E ICFE 20H ICFS 20 7, 9 17,4 027L355 4

ICF SS 25 4 9 1 25 S oudage bout à bout ANSI (B 36.19) ICFS 25 ICFF 25E ICFE 25 ICFS 25 16,0 35,2 027L3565

ICF SS 25 4 9 1¼ 32 Soudage bout à bout ANSI (B 36.19) ICFS 25 ICFF 25E ICFE 25 ICFS 25 16 ,0 35, 2 027L356 6

ICF SS 25 4 9 1½ 40 Soudage bout à bout ANSI (B 36.19) I CFS 25 ICFF 25E ICFE 25 ICFS 2 5 16 ,1 35,4 027L3567

modules

Appl.N°Dimension

raccord

[in.] [mm] M1 M2 M3 M4 kg lbs

½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFS 25 15.7 34.5 027L473 0

½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFW 25D ICM 25-B ICFS 25 16.6 36.6 02 7L4190

Type de raccordement Emplacement de module Poids N° de code

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFS 20 7. 2 15.8 027L4707

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFS 20 8.2 18.0 027L4720

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFS 20 6.8 15. 0 027L470 8

Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFS 20 7.6 16.7 027L4721

Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFS 2 5 16. 2 35.7 027L 3429

Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFS 2 5 15 .7 34.5 027L4729

L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF SS. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant

2

AI243586442520fr-000801 | 20

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Divers

Application 90 : Divers

Type

ICF SS 20 4 90 ¾ 20

ICF SS 20 6 90 ¾ 20

ICF SS 20 6 90 1 25

ICF SS 20 6 90 1¼ 32

ICF SS 25 6 90 1 25

ICF SS 25 6 90 1¼ 32

Nb de

modules

Appl.N°Dimension

raccord

[in.] [mm] M1 M2 M3 M4 M5 M6

Type de raccordement Emplacement de module Poids N° de co de

Soudage bout à bout DIN-EN 10220

ICFR 20A ICFF 20 ICFA 20 ICFN 20 6.4 14.1 027L4716

ICFS 20 ICFF 20 ICFE 20 ICFB 20 ICFR 20-A ICFN 20 9.7 21.3 027 L4713

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICM 20-C ICFS 20 9.7 21.3 027L4 715

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFW 20D 8.9 17.8 027L4740

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFW 20D 8.9 17. 8 027L4741

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20A ICFW 20D 9.8 21.5 027L4748

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFW 20D 9.8 21.5 027L4749

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFW 20D ICFS 20 9.3 20.6 027 L4768

ICFS 20 ICFF 20 ICFE 20 ICFB 20 ICFR 20A ICFS 20 9.9 21.8 027L3427

ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFW 20D 11.5 25. 3 027L472 3

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFW 20D 8.9 17.8 027L 4742

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFW 20D 8.9 17. 8 0 27L4743

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20A ICFW 20D 9.8 21.5 027L4750

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFW 20D 9.8 21.5 027L4751

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFW 20D ICFS 20 9.3 20.6 027L4767

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFW 20D 8.9 17.8 027L4746

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFW 20D 8.9 17. 8 027L4747

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20A ICFW 20D 9.8 21.5 027L4752

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFW 20D 9.8 21.5 027L4753

ICFS 25 ICFF 25 ICFE 25 ICFN 25 ICFR 25B ICFW 25D 24 .2 53.2 027 L4189

ICFS 25 ICFF 25 ICM 25-A ICFC 25 ICFB 25 ICFS 25 23.6 51.9 027L476 3

ICFS 25 ICFF 25 ICM 25-B ICFC 25 ICFB 25 ICFS 25 23.6 51. 9 027L4762

kg lbs

L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF SS. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant

2

AI243586442520fr-000801 | 21

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Commande de station de vannes ICF SS (suite)

ICF SS avec quatre modules

Type de module fonctionnel À installer aux emplacements suivants ICFS SS Module pour vanne d’arrêt M1 M2 M3 M4 ICFR SS Module pour vanne de régulation manuelle M1 M2 M3 M4 ICFF SS Module de ﬁltre M2 M4 ICFE SS Module pour électrovanne M3 ICFC SS Module clapet antiretour M4 ICFN SS Module pour vanne d’arrêt/clapet M4 ICM SS Module pour vanne motorisée M1 M3 ICFB SS Couvercle d’extrémité vide M1 M2 M3 M4 ICFA SS Module détendeur électrique (pour ICF SS 20 uniquement) M1 M3 ICFE SS 20H Moduleélectrovanne (pour ICF SS 20 uniquement) M1 M3 ICFO SS Module d’ouverture manuelle M4 ICFW SS Module à souder M1 M2 M3 M4

ICF SS avec six modules

Type de module fonctionnel À installer aux emplacements suivants ICFS SS Module pour vanne d’arrêt M1 M2 M3 M4 M5 M6 ICFR SS Module pour vanne de régulation manuelle M1 M2 M3 M4 M5 M6 ICFF SS Module de ﬁltre M2 M4 M6 ICFE SS Module pour électrovanne M3 ICFC SS Module clapet antiretour M4 M6 ICFN SS Module pour vanne d’arrêt/clapet M4 M6 ICM SS Module pour vanne motorisée M1 M3 M5 ICFB SS Couvercle d’extrémité vide M1 M2 M3 M4 M5 M6 ICFA SS Module détendeur électrique (pour ICF SS 20 uniquement) M1 M3 M5 ICFE SS 20H Moduleélectrovanne (pour ICF SS 20 uniquement) M1 M3 M5 ICFO SS Module d’ouverture manuelle M4 ICFW SS Module à souder M1 M2 M3 M4 M5 M6

Les emplacements de modules sont indiqués par M1, M2, M3, M4, M5 et M6. En ce qui concerne le débit de ﬂuide frigorigène, M1 est le plus proche de l’entrée.

L'emplacement n'est pas possible

Commande d’accessoires

Bouchon SS borgne

Connecteur SS ½ in. - 3/8 in.

Voyant liquide

Connecteur à souder SS ½ in.

Quantité N° de code

2 3/8” RG 027L4811

Quantité N° de code

2 027L4810

Quantité N° de code

2 3/8” G 027L4812

Quantité N° de code

2 148B4689

ICAD 600A

Description

ICAD 600A Avec câble de 1,5 m

ICAD 600A Sans câble 027H9120

Câble

Connecteur

Capuchon de protection

Pour des précisions sur l’ICAD, voir la documentation : AI236186442940

N° de code

027H9075

Kit de câbles de 10 m

027H0427

Kit de câbles de 15 m

027H0435

Jeu de connecteurs femelles

027H0430

Capuchon de protection pour l’ICAD

027H0431

Adaptateur SS G3/8 - 3/8 FPT

Quantité N° de code

2 027L4813

AI243586442520fr-000801 | 22

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Commande d’accessoires (suite)

SNV-SS

Description N° de code

SNV inox pour ICF SS 20 / SS 25

Raccordement pour soudure bout à bout DIN.

Raccordement latéral: G ½ po Raccordement inférieur: G ½ po

Inclus:

Adaptateur inox (G ½ po – G 3/8 po)

SNV inox pour ICF SS 20 / SS 25 Raccordement pour soudure bout à bout DIN. Raccordement latéral: 3/8 po FPT Raccordement inférieur: 3/8 po MPT

Inclus:

Adaptateur inox (3/8 FPT – G 3/8 po)

148B6545

148B3750

Bobines

TensionVFréquence

Type de vanne

Courant alternatif c.a.

ICFE

12 50 018F6706 15

24 50 018F6257 018F6707 018F7358 16

220 – 230 50 018F6251 018F6701 018F7351 31

115 60 018F6260 018F6710 20

Hz

Avec 1 m

de câble à 3

conducteurs

IP 67

N° de code

Avec boîte à bornes

IP 67

Avec

ﬁches

DIN**)

N°

annexe*)

Consommation

électrique

Maintien : 10 W 21 VA

Appel : 44 VA

Courant continu c.c. (utilisation impossible pour les conﬁgurations ICF SS 20 avec module ICM) Type de bobine I

ICFE/ICFA

12 018F6856 01

24 018F6857 02

Bobines spéciales pour ICFE (utilisation impossible pour des conﬁgurations ICF SS 20 avec module ICM)

N° de code

N° d’annexe

Indique la

tension et la

fréquence

Type de vanne

Tension

V

Fréquence

Hz

Avec boîte à

bornes

IP 67

Courant alternatif c.a.

ICFE

Pour d’autres types de bobine, se reporter aux brochures techniques des vannes EVRA ou AKVA.

24 50 018F6807 16

110 50 018F6811 22

220 – 230 50 018F6801 31

20 W

Consommation

électrique

Maintien :

12 W

26 VA

Appel :

55 VA

AI243586442520fr-000801 | 23

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Danfoss

M27L0016_1

260 mm

(10.2 in.)

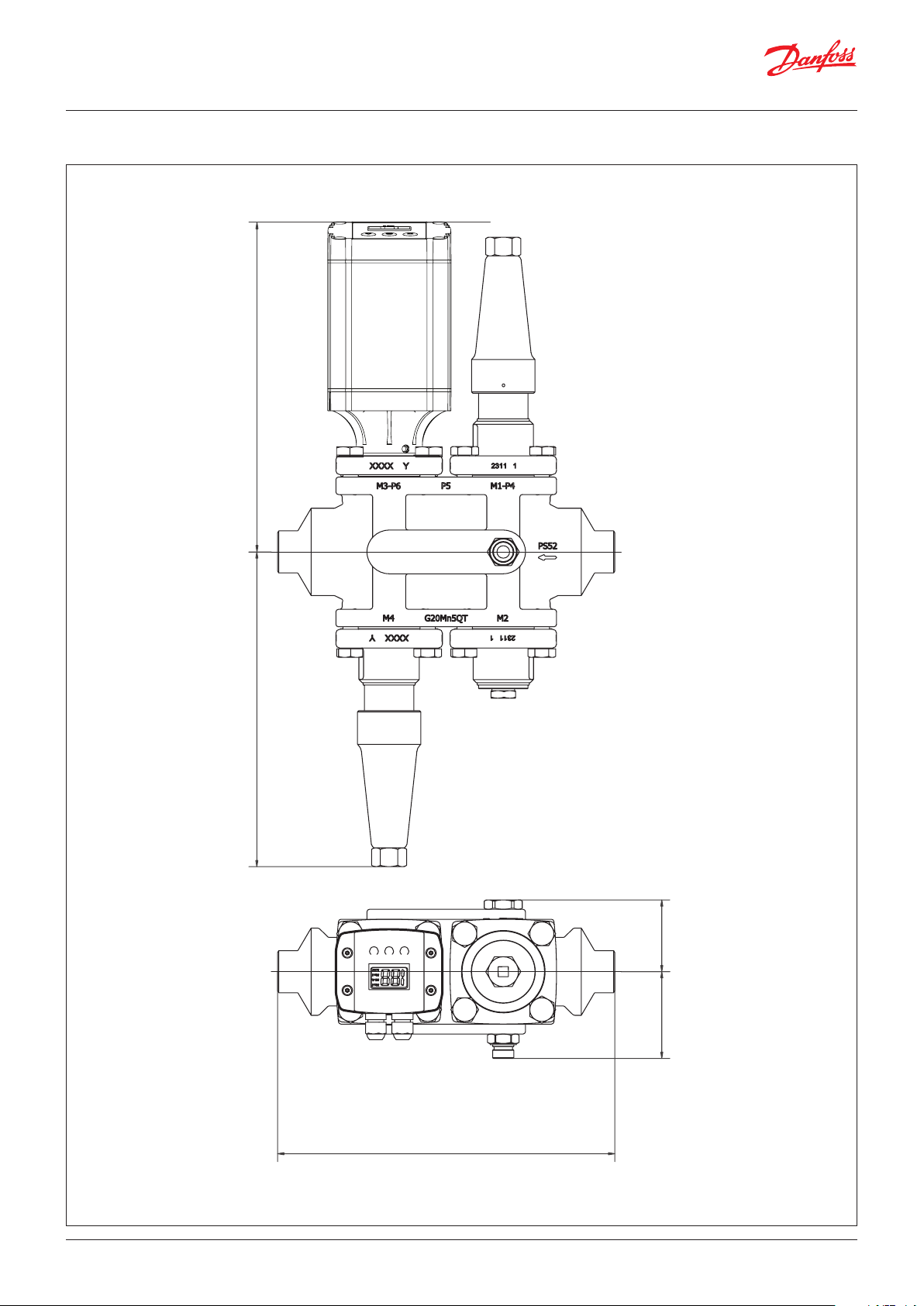

Dimensions

Cet exemple indique les dimensions maximales pour les stations de vannes ICF SS.

ICF SS 20-6

AI243586442520fr-000801 | 24

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF SS.

Danfoss

M27L0015_1

ICF SS 20-4

AI243586442520fr-000801 | 25

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

252 mm

(9.9 in.)

59 mm

(2.3 in.)

70 mm

(2.8 in.)

356 mm (14.0 in.)

Danfoss

M27L0050_1

273 mm

(10.7 in.)

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF SS.

ICF SS 25-6

AI243586442520fr-000801 | 26

Fiche technique | Station de vannes en acier inoxydable, types ICF SS 20 et ICF SS 25

Danfoss

M27L0051_1

252 mm

(9.9 in.)

58 mm

(2.3 in.)

70 mm

(2.8 in.)

266 mm (10.5 in.)

273 mm

(10.7 in.)

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF SS.

ICF SS 25-4

AI243586442520fr-000801 | 27

AI243586442520fr-000801 | 28

Danfoss ICF SS 20, CF SS 25 Data sheet [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
