Danfoss ICF SS 20, CF SS 25 Data sheet

Техническое описание

Клапанные станции из нержавеющей стали

ICF SS 20 и ICF SS 25

Опираясь на современные технические решения, клапанная станция ICF SS объединяет несколько функций в одном корпусе и может заменить собой традиционную клапанную сборку, состоящую из ручных, электромагнитных клапанов и клапанов с электронным управлением. Данная клапанная станция имеет ряд преимуществ не только на этапе проектирования холодильной установки, но также и при установке и техническом обслуживании. Клапанные станции ICF SS разработаны для хладагентов как с низким, так и с высоким давлением и могут использоваться в линиях жидкости, всасывания и горячего газа.

Все функции клапанной станции, поставляемой в полностью собранном состоянии, испытаны в заводских условиях при высоком давлении.

Характеристики

Один код для заказа соответствует одной области применения.

• Изделие предназначено для промышленных холодильных систем с максимальным рабочим давлением 52 бар (изб.).

• Клапанная станция подходит для систем на хладагентах ГХФУ, невоспламеняющихся ГФУ, R717 (аммиак) и R744 (CO Не рекомендуется использовать клапанные станции ICF SS с воспламеняющимися углеводородами.

• Прямые сварное присоединение (отсутствуют утечки через фланцы).

• Корпус клапана и функциональные модули из нержавеющей стали.

• Небольшая масса и компактная конструкция.

Условный диаметр

Предназначены для Жидкости группы I

Категория Статья 3, параграф 3 II

).

2

Клапанная станция ICF SS

DN≤ 25 (1 дюйм)

• Регулировочные конусы с V-образным проходным сечением на модулях управления обеспечивают оптимальную точность регулирования, особенно при частичной нагрузке.

• Модульная концепция Каждый корпус изготавливается в нескольких исполнениях с различными размерами сварных присоединений встык по стандарту DIN. Обслуживание клапана выполняется путем замены функционального модуля.

• Боковые порты для присоединения манометров, датчиков, смотровых стекол, сервисного клапана и т. п.

• Сертификация: EAC и UL

DN 32-40 (1 ¼ – 1 ½”)

AI243586442520ru-000801 | 1

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Содержание Стр.

Характеристики ...................................................................................1

Технические характеристики

Конструкция

Описание функциональных модулей

Технические характеристики материала

Выбор кода для заказа

Области применения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Пример применения: линия подачи жидкости

Пример применения: линия подачи жидкости/линия оттаивания горячим газом

Пример применения: линия впрыска жидкости

Присоединение

Заказ клапанной станции ICF SS

Оформление заказа – принадлежности

Размеры

.......................................................................................3

.................................................................................. 17

......................................................................................... 25

......................................................................3

..............................................................5

...........................................................7

........................................................................... 13

............................................... 14

........... 15

............................................. 15

............................................. 16

................................................................. 17

...................................................... 23

AI243586442520ru-000801 | 2

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Технические характеристики

Конструкция

• Хладагенты Изделие подходит для систем на хладагентах ГХФУ, невоспламеняющихся ГФУ, R717 (аммиак) и R744 (CO Не рекомендуется использовать клапанные

).

2

станции ICF SS с воспламеняющимися углеводородами.

Для получения дополнительной информации обращайтесь в местное торговое представительство компании Danfoss.

• Диапазон температур:-60 – 120 °C.

Если модуль ICM планируется использовать с жидким хладагентом при температуре

Основные элементы клапанной станции ICF SS:

• корпус

• максимум от четырех до шести модулей

Корпус

выше 75 °C обратитесь в представительство компании Danfoss.

• Температура окружающей среды для клапанной станции ICF SS с электроприводом ICAD: -30 °C – 50 °C

• Давление Клапанная станция ICF SS рассчитана на макс. рабочее давление: 52 бар изб.

Открывающий перепад давления:

см. данные функционального модуля.

Функциональные модули

ICF SS 20-4 ICF SS 20-6 ICF SS 25-4 ICF SS 25-6

Каждый корпус вмещает в себя максимум от четырех до шести функциональных модулей следующих типов:

– Модуль запорного клапана – Модуль ручного регулирующего клапана – Модуль фильтра – Модуль электромагнитного клапана – Модуль электронного расширительного

Дополнительно:

Корпуса поставляются в комплекте с заранее заданным количеством боковых портов для следующих дополнительных устройств: – Смотровое стекло – Датчик температуры или давления; – Манометр; – Боковой порт для слива или байпаса.

клапана – Модуль ручного открытия – Модуль обратного клапана – Модуль обратно-запорного клапана – Модуль клапана с электродвигателем – Модуль внешнего сварного присоединения; – Глухая крышка

Конструкция обеспечивает максимальную производительность и минимальный перепад давления благодаря использованию передовой технологии и двойных седел: изделие отличается более высокой производительностью по сравнению с традиционными системами, где применяются отдельные клапаны и компоненты.

Клапанная станция ICF SS предназначена для выполнения различных функций.

Клапанная станция ICF SS отличается компактными размерами и меньшим временем монтажа за счет сокращения количества прямых сварных соединений.

Поставляемая в виде комплектного узла клапанная станция проходит полную проверку при высоком давлении, а ее функции тестируются в заводских условиях.

Соединения

• D: сварное присоединение встык, DIN (EN 10220)

• A: сварное присоединение встык, ANSI

(ASME B 36.19 SCHEDULE 40)

Сертификаты соответствия

Принцип работы клапанной станции ICF SS соответствует международным требованиям к системам охлаждения. Для получения более подробной информации по разрешительной документации обращайтесь в компанию Danfoss.

Материал корпуса и функциональных модулей:

Нержавеющая сталь

При использовании дуговой сварки вольфрамовым электродом в среде инертного газа/сварки плавящимся электродом в инертном газе/дуговой сварки металлическим электродом клапанную станцию ICF SS можно установить без предварительного снятия функциональных модулей с корпуса. В случае использования других способов сварки модули необходимо снять во время выполнения сварочных работ.

Для получения более подробной информации обращайтесь к руководству на изделие.

AI243586442520ru-000801 | 3

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Расположение модулей и боковых портов

Все присоединения по стандарту DIN + ANSI для ICF SS 20-4.

4 боковых порта DIN = G 3⁄8 дюймы ANSI = NPT (по 2 на противоположных сторонах)

3

⁄8 дюймы

ICF SS 20-4, 25-4

ICF SS 20-6, 25-6

M1

M2

M1

M2

M3

P2/5 P3/6

M4

M3

P2/7

P4/9

M4

Все присоединения по стандарту DIN + ANSI для ICF SS 25-4.

4 боковых порта

3

⁄8 дюймы

DIN = G ANSI = NPT (по 2 на противоположных сторонах)

M5

P5/10

M6

3

⁄8 дюймы

Поток в ICF SS 20-4, 25-4

Поток в ICF SS 20-6, 25-6

Пример: ICF SS 20-4-10RA

Все присоединения по стандарту DIN + ANSI для ICF SS 20-6.

6 боковых портов

3

⁄8 дюймы

DIN = G ANSI = NPT (по 3 на противоположных

3

⁄8 дюймы

сторонах)

Пример: ICF SS 20-6-5HMB

Пример: ICF SS 25-4-9

Все присоединения по стандарту DIN + ANSI для ICF SS 25-6.

6 боковых портов

3

⁄8 дюймы

DIN = G ANSI = NPT (по 3 на противоположных

3

⁄8 дюймы

сторонах)

Пример: ICF SS 25-6-3RA

AI243586442520ru-000801 | 4

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Описание функциональных модулей для ICF SS 20

ICF SS 20

ICFS SS 20

Модуль запорного клапана

Данный модуль выполняет функцию запорного клапана и имеет красный колпачок.

ICFR SS 20, A или B

Модуль ручного регулирующего клапана

Данный модуль выполняет функцию ручного регулирующего клапана и имеет желтый колпачок.

ICFF SS 20 / ICFF SS 20E

Модуль сетчатого фильтра

Данный модуль выполняет функцию сетчатого фильтра.

ICFF SS 20: гофрированный фильтр, 150 мкм (100 меш) / 45 см

ICFF SS 20E: гофрированный фильтр, 150 мкм

(100 меш) / 160 см

2

ICFE SS 20

Модуль электромагнитного клапана

Данный модуль имеет функцию нормально закрытого электромагнитного клапана и применяется для регулирования расхода хладагента.

ICFA SS 20

Модуль электронного расширительного клапана

Данный модуль имеет функцию электронного расширительного клапана с широтно-импульсной модуляцией (ШИМ).

ICFS SS 20 ICFR SS 20

ICFF SS 20 / ICFF SS 20E

ICFE SS 20 / ICFA SS 20

ICFC SS 20

Модуль обратного клапана

Данный модуль выполняет функцию обратного клапана.

ICFC SS 20

ICFN SS 20

Модуль обратно-запорного клапана

Данный модуль выполняет функцию комбинированного обратно-запорного клапана и имеет зеленый колпачок.

ICFN SS 20

ICM SS 20-A, 20-B, 20-C, 20-A33 или 20-B66

Модуль электроприводного клапана

Данный модуль представляет собой клапан с приводом от шагового электродвигателя и применяется для включения/ выключения и плавного регулирования расхода хладагента.

ICM SS 20-A, 20-B, 20-C,

20-A33 или 20-B66

ICFO SS 20

Модуль ручного открытия

Данный модуль облегчает ручное открытие электромагнитного клапана (тип ICFE SS).

ICFE SS 20H

Модуль электромагнитного клапана со встроенным механизмом ручного открытия

Данный модуль имеет функцию нормально закрытого электромагнитного клапана и применяется для регулирования расхода хладагента.

Примечание:

Примерно при 10 % максимального массового расхода перепад давления на ICFE SS 20H равен примерно 0,07 бар. При данных условиях ICFE SS 20H начнет открываться. При перепаде давления не менее 0,2 бар / 2,9 фунта/кв. дюйм ICFE SS 20H полностью откроется.

ICFO SS 20

ICFE SS 20H

ICFB SS 20

Глухая крышка

Данная крышка служит заглушкой для неиспользуемых отверстий модуля.

ICFW SS 20

Приварной модуль, 20 DIN

Данный модуль используется в качестве дренажа во время оттаивании горячим газом.

ICFB SS 20

ICFW SS 20

AI243586442520ru-000801 | 5

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Описание функциональных модулей для ICF SS 25

ICFS SS 25

Модуль запорного клапана

Данный модуль выполняет функцию запорного клапана и имеет красный колпачок.

ICFN SS 25

Модуль обратно-запорного клапана

Данный модуль выполняет функцию комбинированного обратно-запорного клапана и имеет зеленый колпачок.

ICF SS 25

ICFR SS 25, A или B

Модуль ручного регулирующего клапана

Данный модуль выполняет функцию ручного регулирующего клапана и имеет желтый колпачок.

ICFF SS 25

Модуль сетчатого фильтра

Данный модуль выполняет функцию сетчатого фильтра.

Размер сетчатого фильтра:

ICFF SS 25: гофрированный фильтр, 160 см

ICFF SS 25E: гофрированный фильтр, 150 мкм (100 меш) /

330 см

150 мкм

2

(24.8 дюймов2)

2

(51.2 дюймов2)

(100 меш) /

ICFS SS 25

ICFR SS 25

ICFF SS 25 / ICFF SS 25E

ICFN SS 25

ICM SS 25-A или B

Модуль электроприводного клапана

Данный модуль представляет собой клапан с приводом от шагового электродвигателя и применяется для включения/ выключения и плавного регулирования расхода хладагента.

ICM SS 25-A или B

ICFB SS 25

Глухая крышка

Данная крышка служит заглушкой для неиспользуемых отверстий модуля.

ICFB SS 25

ICFE SS 25

Модуль электромагнитного клапана

Данный модуль выполняет функцию нормально

закрытого электромагнитного клапана и применяется для регулирования расхода хладагента.

Он имеет встроенный механизм ручного открытия.

ICFC SS 25

Модуль обратного клапана

Данный модуль выполняет функцию обратного клапана.

ICFE SS 25

ICFC SS 25

Примечание:

Примерно при 10 % максимального массового расхода перепад давления на ICFE SS 25 равен примерно 0,07 бар. При данных условиях ICFE SS 25 начнет открываться.

При перепаде давления не менее 0,2 бар / 2,9 фунта/кв. дюйм) ICFE SS 25 полностью откроется.

ICFW SS 25

Приварной модуль, 25 DIN

Данный модуль используется в качестве дренажа во время оттаивании горячим газом.

ICFW SS 25

AI243586442520ru-000801 | 6

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

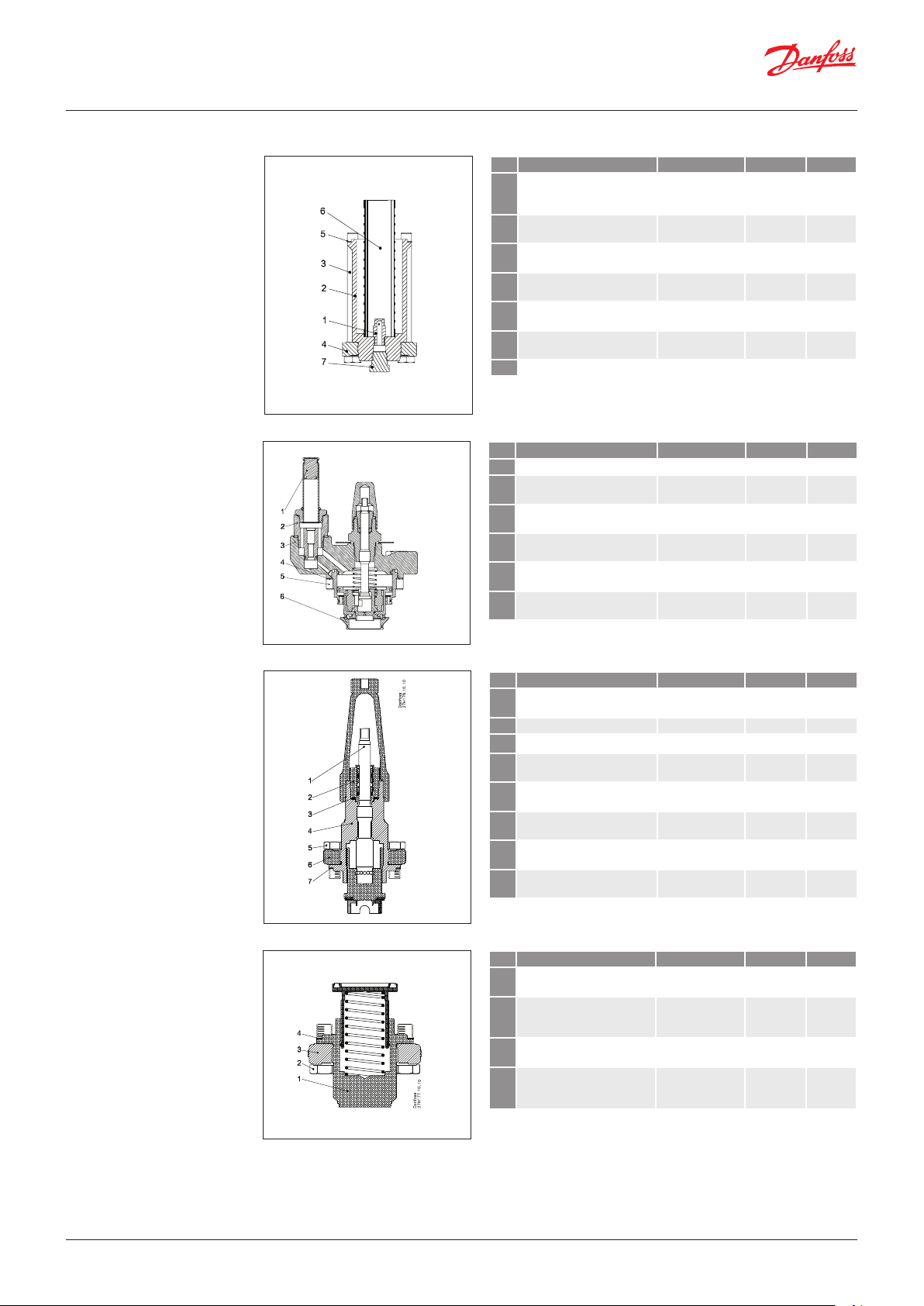

Технические характеристики материала

Корпус ICF SS

ICF SS 20-4, 25-4

ICF SS 20-6, 25-6

Поз. Детал ь Материал EN ASTM

1 Корпус Нерж. сталь GX5CrNi19-10

1

A304

EN10213-4

Модуль запорного клапана ICFS SS 20

Поз. Деталь Материал EN ASTM

1 Шпиндель Нерж. сталь X8CrNiS 18-9

2 Резьбовая деталь Нерж. сталь

3 Алюм. прокладка/

прокладка для хладагента

4 Крышка Нерж. сталь X5CrNi 18-10

5 Болт с шестигранной

головкой M10 × 25

6 Фланец Нерж. сталь X5CrNi18-10

7 Прокладка Безасбестовое

EN 10088

A303

A304

EN 10272

Нерж. сталь A2-70 Тип 308

A304

EN10088

волокно

Модуль сетчатого фильтра ICFF SS 20

Поз. Деталь Материал EN ASTM

1 Прокладка AL 99 F11

2 Крышка Нерж. сталь X5CrNi 18-10

3 Болт с шестигранной

головкой M10 × 25

4 Фланец Нерж. сталь X5CrNi18-10

5 Прокладка Безасбестовое

6 Фильтрующий элемент Нерж. сталь

7 Пробка Стал ь

8. Пробка, RG,

сварного соединения встык

¼ дюйма для

Нерж. сталь A2-70 Тип 308

волокно

74мкм и 150мкм

Нерж. сталь

EN 10272

EN10088

A304

AI243586442520ru-000801 | 7

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Технические характеристики материала

(продолжение)

Расширенный модуль сетчатого фильтра ICFF SS 20E

Поз. Деталь Материал EN ASTM

1

Грязезащитная пробка

2 Крышка Нерж. сталь

3 Болт с шестигранной

головкой M12x80

4 Фланец Нерж. сталь X5CrNi18-10

5 Прокладка Безасбестовое

6 Фильтр

элемент

7

Пробка, резьба NPT, 3/8 дюйма

Переходник фильтра

8.

Модуль электромагнитного клапана ICFE SS 20

Поз. Деталь Материал EN ASTM

1 Трубка якоря Нерж. сталь

2 Гайка трубки якоря Нерж. сталь X8CrNiS18-9

3 Фланец Нерж. сталь X5CrNi18-10

4 Прокладка Безасбестовое

5

Болт с шестигранной головкой M10 × 25

6 Седло Полимер высокой

Сталь 11SMn30

EN 10087

X5CrNi 18-10 EN 10272

Нерж. сталь A2-70 Тип 308

EN10088

волокно

Нерж. сталь 250мкм

Нерж. сталь

Сталь

EN 10088

EN10088

волокно

Нерж. сталь A2-70 Тип 308

плотности

Марка 1213 A29

A304

Модуль электромагнитного клапана ICFE SS 20H

Поз. Деталь Материал EN ASTM

1 Поршень Сталь 11SMn30 EN

2 Седло Тефлон

3 Поршневое кольцо

4 Цилиндр крышки Нерж. сталь X5CrNi18-10

5 Механизм ручного открытия Сталь

6 Трубка якоря Нерж. сталь

7 Гайка трубки якоря Нерж. сталь X2CrNi19-11

8. Прокладка Безасбестовое

Модуль ручного открытия ICFO SS 20

Поз. Деталь Материал EN ASTM

1 Защитный колпачок Нерж. сталь

2 Гайка сальника Сталь

3 Прокладка уплотнительного

колпачка

4 Уплотнительное кольцо Тефлон

5 Прокладка Безасбестовое

6 Шпиндель Нерж. сталь

7 Болт с шестигранной

головкой M10 × 25

8. Фланец Нерж. сталь X5CrNi18-10

волокно

Нейлон

волокно

Нерж. сталь

EN 10025

EN10088

EN10216

Полиамид A6Полиамид

ПТФЭ ПТФЭ

ХК ХК

X8CrNiS 18-9 EN 10088

A2-70 Тип 308

EN10088

A304

A320

PA6

A303

A304

AI243586442520ru-000801 | 8

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Технические характеристики материала

(продолжение)

Модуль ручного регулирующего клапана ICFR SS 20, A или B

Поз. Деталь Материал EN ASTM

1 Шпиндель Нерж. сталь X8CrNiS 18-9

2 Резьбовая деталь Нерж. сталь

3 Алюм. прокладка

4 Крышка Нерж. сталь X5CrNi 18-10

5

Болт с шестигранной головкой M10 × 25

6 Фланец Нерж. сталь X5CrNi18-10

7 Прокладка Безасбестовое

8 Седло Полимер высокой

Модуль электронного расширительного клапана ICFA SS 20

Поз. Деталь Материал EN ASTM

1 Трубка якоря Нерж. сталь

2 Гайка трубки якоря Нерж. сталь X8CrNiS18-9

3

Болт с шестигранной головкой M10 × 25

4 Фланец Нерж. сталь X5CrNi18-10

5 Прокладка Безасбес товое

6 Переходник Нерж. сталь

EN 10088

A303

A304

EN 10272

Нерж. сталь A2-70 Тип

308

A304

EN10088

волокно

плотности

EN 10088

Нерж. сталь A2-70 Тип

308

A304

EN10088

волокно

Модуль обратного клапана ICFC SS 20

Поз. Деталь Материал EN ASTM

1 Крышка Нерж. сталь X5CrNi 18-10

2

Болт с шестигранной головкой M10 × 25

3 Фланец Нерж. сталь X5CrNi18-10

4 Прокладка Безасбестовое

Модуль обратно-запорного клапана ICFN SS 20

Поз. Деталь Материал EN ASTM

1 Шпиндель Нерж. сталь X8CrNiS 18-9

2 Резьбовая деталь Нерж. сталь

3 Алюм. прокладка

4 Крышка Нерж. сталь X5CrNi 18-10

5

Болт с шестигранной головкой M10 × 25

6 Фланец Нерж. сталь X5CrNi18-10

7 Прокладка Безасбестовое

EN 10272

A304

Нерж. сталь A2-70 Тип

308

A304

EN10088

волокно

A303

EN 10088

A304

EN 10272

Нерж. сталь A2-70 Тип

308

A304

EN10088

волокно

AI243586442520ru-000801 | 9

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Технические характеристики материала

(продолжение)

Модуль клапана с электродвигателем ICM SS 20-A, 20-B, 20-C, 20-A33 или 20-B66

Поз. Деталь Материал EN ASTM

1 Переходник Нерж. сталь X5CrNi18-10

2

Болт с шестигранной головкой M10 × 55

3 Уплотнительное кольцо Хлоропрен

4 Крышка Нерж. сталь X5CrNi 18-10

5 Прокладка Безасбестовое

6 Седло Полимер высокой

Нерж. сталь A2-70 Тип

волокно

плотности

Глухая крышка ICFB SS 20

Поз. Деталь Материал EN ASTM

Болт с шестигранной головкой

1

M10 × 25

2 Фланец Нерж. сталь X5CrNi18-10

3 Прокладка Безасбестовое

Нерж. сталь A2-70 Тип

волокно

Приварной модуль ICFW SS 20D, 20 DIN

Поз. Деталь Материал EN ASTM

1

Болт с шестигранной головкой M10 × 25

2 Фланец Нерж. сталь X5CrNi18-10

3 Прокладка Безасбестовое

4 Сварное соединение Нерж. сталь

Нерж. сталь A2-70 Тип

волокно

EN 10088

EN10088

A240

308

A304

308 A304

308

A304

Модуль запорного клапана ICFS SS 25

Модуль сетчатого фильтра ICFF SS 25

Поз. Деталь Материал EN ASTM

1 Шпиндель Нерж. сталь X8CrNiS 18-9

2 Резьбовая деталь Нерж. сталь

3 Уплотнительное кольцо Хлоропрен

4 Крышка Нерж. сталь X5CrNi 18-10

5 Болт с шестигранной

головкой M12 × 30

6 Фланец Нерж. сталь X5CrNi18-10

7 Прокладка Безасбестовое

Поз. Деталь Материал EN ASTM

1 Алюм. прокладка AL 99 F11

2 Крышка Нерж. сталь X5CrNi 18-10

3

Болт с шестигранной головкой M12 × 30

4 Фланец Нерж. сталь X5CrNi18-10

5 Прокладка Безасбестовое

6 Фильтрующий элемент Нерж. сталь

7 Пробка, RG,

сварного присоединения встык

¼ дюйма для

Нерж. сталь A2-70 Тип

волокно

Нерж. сталь A2-70 Тип

волокно

150мкм

Нерж. сталь

EN 10088

EN 10272

EN10088

EN 10272

EN10088

A303

A304

308

A304

308

A304

AI243586442520ru-000801 | 10

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Технические характеристики материала

(продолжение)

Расширенный модуль сетчатого фильтра ICFF SS 25E

Поз. Деталь Материал EN ASTM

1 Грязезащитная пробка Сталь 11SMn30

2 Крышка Нерж. сталь

3

Болт с шестигранной головкой M12x140

4 Фланец Нерж. сталь X5CrNi18-10

5 Прокладка Безасбестовое

6 Фильтрующий элемент Нержавеющая

7

Пробка, резьба NPT, 3/8 дюйма

Модуль электромагнитного клапана ICFE SS 25

Поз. Деталь Материал EN ASTM

1 Трубка якоря Нерж. сталь

2 Гайка трубки якоря Нерж. сталь X8CrNiS18-9

3 Крышка Нерж. сталь X5CrNi 18-10

4 Прокладка Безасбестовое

5

Болт с шестигранной головкой M10 × 30

6 Седло Полимер высокой

EN 10087

X5CrNi 18-10 EN 10222

Нерж. сталь A2-70 Тип 308

EN10088

волокно

сталь 250м

Нерж. сталь

EN 10088

EN 10222

волокно

Нерж. сталь A2-70 Тип 308

плотности

Марка 1213 A29

A304

Модуль ручного регулирующего клапана ICFR SS 25, A или B

Поз. Деталь Материал

1 Шпиндель Нерж. сталь

2 Резьбовая деталь Нерж. сталь

3 Уплотнительное кольцо Хлоропрен

4 Крышка Нерж. сталь

5

Болт с шестигранной головкой M12 × 30

6 Фланец Нерж. сталь

7 Прокладка Безасбестовое

8. Седло Полимер высокой

Модуль обратного клапана ICFC SS 25

Поз. Деталь Материал

1 Крышка Нерж. сталь

2 Болт с шестигранной

головкой M12 × 30

3 Фланец Нерж. сталь

4 Прокладка Безасбестовое

Нерж. сталь

волокно

плотности

Нерж. сталь

волокно

EN

X8CrNiS 18-9 EN 10088

X5CrNi 18-10 EN 10272

A2-70

X5CrNi18-10 EN10088

EN

X5CrNi 18-10 EN 10272

A2-70

X5CrNi18-10 EN10088

ASTM

A303

A304

Тип 308

A304

ASTM

A304

Тип 308

A304

AI243586442520ru-000801 | 11

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Технические характеристики материала

(продолжение)

Модуль обратно-запорного клапана ICFN SS 25

Поз. Деталь Материал EN ASTM

1 Шпиндель Нерж. сталь X8CrNiS 18-9

2 Резьбовая деталь Нерж. сталь

3 Уплотнительное кольцо Хлоропрен

4 Крышка Нерж. сталь X5CrNi 18-10

5 Болт с шестигранной

головкой M12 × 30

6 Фланец Нерж. сталь X5CrNi18-10

7 Прокладка Безасбестовое

Модуль клапана с электродвигателем ICM SS 25-A или B

Поз. Деталь Материал EN ASTM

1 Переходник Нерж. сталь X5CrNi18-10

2 Болт с шестигранной

головкой M12 × 30

3 Уплотнительное кольцо Хлоропрен

4 Крышка Нерж. сталь X5CrNi18-10

5 Прокладка Безасбестовое

6 Седло Полимер высокой

EN 10088

A303

A304

EN 10272

Нерж. сталь A2-70 Тип

308

A304

EN10088

волокно

A240

EN 10088

Нерж. сталь A2-70 Тип

308

A304

EN10088

волокно

плотности

Глухая крышка ICFB SS 25

Приварной модуль ICFW SS 25, 25 DIN

Поз. Деталь Материал EN ASTM

1 Болт с шестигранной

головкой M10 × 30

2 Фланец Нерж. сталь X5CrNi18-10

3 Прокладка Безасбестовое

Поз. Деталь Материал EN ASTM

1 Болт с шестигранной

головкой M10 × 30

2 Фланец Нерж. сталь X5CrNi18-10

3 Прокладка Безасбестовое

4 Сварное соединение Нерж. сталь

Нерж. сталь A2-70 Тип

EN10088

волокно

Нерж. сталь A2-70 Тип

EN10088

волокно

308 A304

308

A304

AI243586442520ru-000801 | 12

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Выбор кода для заказа Чтобы определить соответствующую клапанную станцию ICF SS выполните шаги с 1 по 4.

Шаг 1 Определите требования к области применения и функциям:

– Линия: перекачиваемой жидкости, впрыска жидкости, оттаивания горячим

газом, прямого расширения и т. п. – Управление: двухпозиционный электромагнитный клапан, электроприводной клапан – Оттаивание: электроподогревом или горячим газом

Опираясь на перечисленные выше критерии, определите идентификационный номер области применения (см. стр. 14 и 17):

Шаг 2 Критерии подбора – Пожалуйста, используйте Coolselector®2

Загрузите программное обеспечение по ссылке:

http://refrigerationandairconditioning.danfoss.com/support-center/apps-and-software/coolselector/

– Хладагент – Мощность – Температура – Кратность циркуляции

Опираясь на перечисленные выше критерии, определите требуемую клапанную станцию, например: ICF SS 20 в комплекте с ICM SS 20-C

Шаг 3 Определите размеры и тип присоединения

– под сварку встык по DIN / под сварку встык по ANSI – 20 (¾ дюйма), 25 (1 дюйм), 32 (1 ¼ дюйма) или 40 (1 ½ дюйма)

Шаг 4 Определите код для заказа

(см. стр. 18 – 20)

AI243586442520ru-000801 | 13

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

ICFR SS

ICFS SS

Области применения

Для упрощения подбора необходимой клапанной станции ICF SS компания Danfoss заранее определила и сгруппировала большое количество кодов для заказа для самых распространенных областей применения:

№ области применения

Подача жидкости

1 Клапан для подачи жидкости (без

2 Подача жидкости Запорный

3 Подача жидкости Запорный

10 Клапан для подачи жидкости (без

15 подача жидкости по внешнему

оттаивания горячим газом)

соединению

Запорный

клапан

Запорный

клапан

Запорный

клапан

Модуль впрыска жидкости

5 клапан для впрыска жидкости

14 клапан для впрыска жидкости

(расширение)

Запорный

клапан

Запорный

клапан

оттаивание горячим газом.

9 оттаивание горячим газом. Запорный

клапан

Последовательность функций

Фильтр Электромагнитный

Фильтр электродвигатель Запорный

Фильтр Электромагнитный

клапан

Модуль

ручного

открытия

Модуль

ручного

открытия

Запорный

клапан

Регулирующ.

клапан

Запорный

клапан

Модуль

ручного

открытия

клапан

Запорный

клапан

Регулирующ.

клапан

Регулирующ.

клапан

Регулирующ.

клапан

Приварной

модуль

Электропривод.

клапан

Запорный

клапан

Обратно-

запорный

клапан

Запорный

клапан

Регулирующ.

клапан

Запорный

клапан

прочее

90 Многофункциональные

конфигурации

Для определения конкретного кода и пропускной способности (K

Пример применения: линия подачи жидкости

Для затопленного испарителя, включающегося / выключающегося от термостата, с оттаиванием системой электронагрева требуется комбинированный клапанный узел. Требуется ручное управление электромагнитным клапаном. Здесь показаны общие конфигурации клапанов ICF SS для данного вида применения:

EKC 202

От отделителя жидкости

AKS 12

Испаритель

) см. раздел «Оформление заказа».

v

SVA

К отделителю жидкости

ICFS SS

ICFE SS

ICFB SS

ICFF SS

На схеме показаны не все клапаны. Схема не должна использоваться в качестве конструкторской документации.

AI243586442520ru-000801 | 14

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

ICFS SS

ICFN SS

ICFF SS

Пример применения: линия подачи жидкости / линия оттаивания горячим газом

К отделителю жидкости

Из линии впрыска

CVP

ICS

От отделителя жидкости

Испаритель с газоприводным клапаном ICLX для плавного открытия на линии всасывания и линии оттаивания горячим газом со следующими техническими характеристиками: клапанная станция для подачи жидкости ICF SS и клапанная станция для горячего газа ICF SS с

ICLX/GPLX

боковым отверстием для подачи газа к модулю ICLX. ICS+CVP в качестве регулятора процесса оттаивания (OFV – дополнительно в зависимости от производительности).

ICFF SS

ICFS SS

ICFE SS

ICFO SS

ICFR SS

ICFE SS

ICFS SS

На схеме показаны не все клапаны. Схема не должна использоваться в качестве конструкторской документации.

Пример применения: линия впрыска жидкости

Для впрыска жидкости в отделитель с клапаном электронного впрыска требуется комбинированный клапанный узел. Перед регулирующим клапаном требуется установить электромагнитный клапан.

В линию всасывания компрессора

LLG

SVA

SFV

Отделитель жидкости

SFV

DSV

AKS 38

SVA

AKS 4100

SNV

EKE 347

От ресивера

ICFS SS

ICFF SS

ICFE SS

ICM

ICFB SS

SNV

SVA

К испарителю

На схеме показаны не все клапаны. Схема не должна использоваться в качестве конструкторской документации.

SVA

От испарителя

ICFF SS

AI243586442520ru-000801 | 15

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

ICFS SS

ICFE SS

ICM

ICFF SS ICFO SS

ICFS SS

Пример применения: линия впрыска жидкости

Для впрыска жидкости в компрессор с клапаном электронного впрыска требуется комбинированный клапанный узел. Перед регулирующим клапаном требуется установить электромагнитный клапан.

Компрессор

От отделителя/ испарителя

На схеме показаны не все клапаны. Схема не должна использоваться в качестве конструкторской документации.

SVA

FIA

Впрыск масла

AKS 21

К маслоотделителю

EKC 361

От ресивера

AI243586442520ru-000801 | 16

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

ø

Приоединения

D: сварное присоединение встык,

DIN (EN 10220)

Размер

мм

20 (

25 (1) 33,7 2,6 1,327 0,103

32 (1

40 (1

Размер дюймы

¾) 26,9 2,3 1,059 0,091

¼) 42,4 2,6 1,669 0,102

½) 48,3 2,6 1,902 0,103

Наруж.

диаметр

мм

T

Наруж.

диаметр

дюймы

T

дюймы

A: сварное присоединение встык, ANSI (B 36.19)

Размер

mm

20

25 1 33,7 3,5 1,327 0,14 40

32 1

40 1½ 48,3 3,7 1,902 0,15 40

Размер

дюймы

¾ 26,9 2,9 1,059 0,11 40

¼ 42,4 3,6 1,669 0,14 40

Наруж.

диаметр

mm

Заказ клапанной станции ICF SS

Представленная ниже номенклатура показывает обобщенную конфигурацию и область применения с помощью идентификации размера и типа корпуса, а также группы применения.

Данное обозначение часто используется для обсуждения возможных технических решений и служит окончательной идентификацией на маркировке клапана (см. пример маркировки).

ICF SS 20 - 6 - 3

Идентиф. номер области применения (см. обзор ниже)

Количество функциональных модулей Размер корпуса Тип

Для оформления заказа необходимо выбрать размер и тип присоединения, чтобы получить окончательный идентификационный номер. Окончательная

идентификация выполняется только по коду для заказа

(см. следующие страницы)

T

mm

Наруж.

диаметр

дюймы

Пример маркировки:

T

дюймы

Schedule

Обзор применений (обобщенная конфигурация – тип и размер присоединения)

№ области применения

Последовательность функций

Подача жидкости

1 Клапан для подачи жидкости (без

2 Подача жидкости Стоп Фильтр Электромагнитный

3 Подача жидкости Стоп Фильтр Электромагнитный

10 Клапан для подачи жидкости (без

15 Подача жидкости по внешнему

оттаивания горячим газом)

соединению

Стоп Фильтр Электромагнитный

клапан

Модуль впрыска жидкости

5 Клапан для впрыска жидкости

14 Клапан для впрыска жидкости

(расширение)

Стоп Фильтр Электромагнитный

Стоп Фильтр электродвигатель Стоп

клапан

Оттаивание горячим газом.

9 Оттаивание горячим газом. Стоп Фильтр Электромагнитный

клапан

Прочее

90 Многофункциональные

конфигурации

Модуль

ручного

открытия

Модуль

ручного

открытия

Запорный

клапан

Регулирующ.

клапан

Запорный

клапан

Модуль

ручного

открытия

Стоп

Регулирующ.

клапан

Регулирующ.

клапан

Регулирующ.

клапан

Приварной

модуль

электродвигатель Стоп

Стоп

Обратно-

запорный

клапан

Стоп

Регулирующ.

клапан

AI243586442520ru-000801 | 17

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Подача жидкости

Применение 1: подача жидкости (без оттаивания горячим газом)

Тип Кол-во

ICF SS 20

ICF SS 20 ICF SS 20

ICF SS 20 6 1RA ¾ 20 Сварное соединение встык,

ICF SS 20 6 1RA 1 25 Сварное соединение встык,

ICF SS 20 6 1HRB 1 25 Сварное соединение встык,

ICF SS 20 6 1HRB 1¼ 32 Сварное соединение встык,

ICF SS 25 6 1RA 1 25 Сварное соединение встык,

ICF SS 25 6 1RA 1¼ 32 Сварное соединение встык,

ICF SS 25 6 1RB 1¼ 32 Сварное соединение встык,

ICF SS 25 6 1RB 1½ 40 Сварное соединение встык,

модулей№применения

6 1RA ¾ 20 Сварное соединение встык,

6 1R A 1 25 Сварное соединение встык,

Применение 2: Подача жидкости

Тип

ICF SS 20 6 2RA ¾ 20 Сварное соединение встык,

ICF SS 20 6 2RA 1 25 Сварное соединение встык,

ICF SS 20 6 2HRB 1¼ 32 Сварное соединение встык,

ICF SS 25 6 2RB 1¼ 32 Сварное соединение встык,

ICF SS 20 6 2RA ¾ 20 Сварное соединение встык,

ICF SS 20 6 2RA 1 25 Сварное соединение встык,

Кол-во

модулей№применения

Размер

присоединения

[дюймы] [мм] M1 M2 M3 M4 M5 M6 кг фунты

Размер

присоединения

[дюймы]

Тип соединения Расположение модуля Масса Код для заказ а

DIN-EN 10220

ANSI (B 36.19)

Тип соединения Расположение модуля Масса Код для заказ а

[мм] M1 M2

DIN-EN 10220

ANSI (B 36,19)

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9,5 20,9 027L470 0

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9,7 21, 3 027L4701

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 10, 4 22,9 027L3555

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFS 20 9,9 21,8 027L3556

ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFS 20 10,9 24,0 027L 3578

ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFS 20 10,9 24,0 027L 3557

ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 2 5A ICFS 25 24,1

ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 2 5A ICFS 25 23,8 52,4 027L3569

ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 2 5B ICFS 25 24, 2 53,2 027L 3584

ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 2 5B ICFS 25 23,8 52 ,4 027L 3570

M3

M4

M5 M6

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 10,0 22,1 027L3 428

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 10, 0 22,1 027L 3445

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,7 21,3 027L4758

ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFN 20 9,2 20,2 027L4759

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFN 25 23,9 52,6 027L4766

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 10 ,1 22,2 027L 3571

ICFS 20

ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,9 21,8 027L 3572

53,0 027L 3568

кг фунты

Электроприводы ICAD и катушки не входят в объем поставки и должны заказываться отдельно. Примечание: При техобслуживании рекомендуется установить новые уплотнительные кольца, прежде чем функциональный модуль ICM будет повторно установлен в корпус клапана ICF SS.

AI243586442520ru-000801 | 18

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Подача жидкости

Применение 3: Подача жидкости

Тип

ICF SS 20

ICF SS 25

ICF SS 25 6 3RB 1

ICF SS 20 6 3HRB ¾ 20 Сварное соединение встык,

ICF SS 20 6 3HRB 1 25 Сварное соединение встык,

ICF SS 20 6 3HRB 1¼ 32 Сварное соединение встык,

ICF SS 25 6 3RA 1 25 Сварное соединение встык,

ICF SS 25 6 3RA 1¼ 32 Сварное соединение встык,

ICF SS 25 6 3RB 1¼ 32 Сварное соединение встык,

ICF SS 25 6 3RB 1½ 40 Сварное соединение встык,

Кол-во

модулей№применения

6

6 3RA

6 3HRA

6 3RA 1

6 3RA 1¼

6 3RB 1¼

3RA ¾ 20

Размер

присоединения

[дюймы] [мм]

1 25

½ 40 Сварное соединение встык,

Тип соединения Расположение модуля

Сварное соединение встык, DIN-EN 10220

25

Сварное соединение встык, DIN-EN 10220

32

Сварное соединение встык, DIN-EN 10220

32

Сварное соединение встык, DIN-EN 10220

DIN-EN 10220

ANSI (B 36.19)

M1 M2

ICFS 20 ICFF 20

ICFS 25 ICFF 25 ICFE 25

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFS 25 24, 0 52,8 027 L4761

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFS 25 24,7 54,3 027 L4191

ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 10,7 23,5 027L 3579

ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 11, 2 24, 6 027L 3580

ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 11, 3 24,9 027L3581

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25A ICFS 25 24, 2 53,2 027L 3585

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25A ICFS 25 24 ,1 53,0 027L3586

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFS 25 24,1 53, 0 027L3587

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFS 25 24 ,2 53,2 027L358 8

M3

ICFE 20

ICFE 20H

M4

ICFC 20

ICFC 25

M5

ICFR 20A

ICFR 2 5A

ICFR 25B

M6

ICFS 20

ICFS 25

Масса

кг фунты

9,6

21,1 027L4702

9,7

21,3 027L4703

10,6

23,3 027 L4717

23,4

51,5 027L4724

23,2

51,0 027L4760

23,8

52,4 027L4725

Код для з аказа

Применение 10: подача жидкости (без оттаивания горячим газом)

Тип

ICF SS 20 4 10RA ¾ 20 Сварное соединение встык,

ICF SS 20 4 10RA 1 25 Сварное соединение встык,

ICF SS 25 4 10RA 1 25 Сварное соединение встык,

ICF SS 25 4 10R B 1¼ 32 Сварное соединение встык,

ICF SS 25 4 10RA 1 25 Сварное соединение встык,

ICF SS 20 4 10HRB ¾ 20 Сварное соединение встык,

ICF SS 20 4 10HRB 1 25 Сварное соединение встык,

ICF SS 25 4 10RA 1 25 Сварное соединение встык,

ICF SS 25 4 10RB 1¼ 32 Сварное соединение встык,

ICF SS 25 4 10RB 1½ 40 Сварное соединение встык,

Кол-во

модулей№применения

Размер

соединения

[дюймы] [мм]

Тип соединения Расположение модуля Масса Код для з аказа

M1 M2 M3 M4 кг фунты

DIN-EN 10220

ANSI (B 36,19)

ICFS 20 ICFF 20 ICFE 20 ICFR 20B 7,4 16,2 027L3440

ICFS 20 ICFF 20 ICFE 20 ICFR 20A 7, 2 15, 8 027L4709

ICFS 25 ICFF 25 ICFE 25 ICFR 2 5A 15, 9 35,0 027L 4731

ICFS 25 ICFF 25 ICFE 25 ICFR 25B 15, 4 33,9 027L4732

ICFS 25 ICFF 25E ICFE 25 ICFR 25A 16, 2 35,7 027L4590

ICFS 20 ICFF 20E ICFE 20H ICFR 20B 8,4 18, 5 027L3582

ICFS 20 ICFF 20E ICFE 20H ICFR 20B 7,8 17,2 027L3583

ICFS 25 ICFF 25E ICFE 25 ICFR 25A 15, 8 34, 8 027L 3592

ICFS 25 ICFF 25E ICFE 25 ICFR 25B 16 ,2 35,6 027L 3593

ICFS 25 ICFF 25E ICFE 25 ICFR 25B 16 ,2 35,6 027L 3594

Применение 15: подача жидкости по внешнему соединению

Тип

ICF SS 25

Кол-во

модулей№применения

6 15 RA

6 15RB

Размер

соединения

[дюймы] [мм]

1 25

1¼ 32

Тип соединения Расположение модуля Масса

M1 M2 M3 M4 M5 M6 кг фунты

Сварное соединение встык, DIN-EN 10220

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 2 5D ICFR 2 5A 21,8 48,0

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 2 5D ICFR 25B 22,7 49,9

Код для з аказа

027L4733

027L473 4

Электроприводы ICAD и катушки не входят в объем поставки и должны заказываться отдельно. Примечание: При техобслуживании рекомендуется установить новые уплотнительные кольца, прежде чем функциональный модуль ICM будет повторно установлен в корпус клапана ICF SS.

AI243586442520ru-000801 | 19

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Модуль впрыска жидкости

Применение 5: клапан для впрыска жидкости (расширение)

Тип

ICF SS 20 6 5MA33 ¾ 20 Сварное соединение встык,

ICF SS 20 6 5MB66 ¾ 20 Сварное соединение встык,

ICF SS 20 6 5MA 1 25 Сварное соединение встык,

ICF SS 20 6 5MB 1 25 Сварное соединение встык,

ICF SS 20 6 5HMB 1 25 Сварное соединение встык,

ICF SS 20 6 5MA33 1 25 Сварное соединение встык,

ICF SS 25 6 5MA 1 25 Сварное соединение встык,

ICF SS 20 6 5MB66 1¼ 32 Сварное соединение встык,

ICF SS 20 6 5HMB 1¼ 32 Сварное соединение встык,

ICF SS 20 6 5MC 1½ 32 Сварное соединение встык,

ICF SS 20 6 5HMC 1¼ 32 Сварное соединение встык,

ICF SS 25 6 5MB 1¼ 32 Сварное соединение встык,

ICF SS 25 6 5MB 1½ 40 Сварное соединение встык,

ICF SS 25 6 5MA 1½ 40 Сварное соединение встык,

ICF SS 20 6 5MA33 ¾ 20 Сварное соединение встык,

ICF SS 20 6 5MA ¾ 20 Сварное соединение встык,

ICF SS 20 6 5MA 1 25 Сварное соединение встык,

ICF SS 20 6 5MB ¾ 20 Сварное соединение встык,

ICF SS 20 6 5MB 1 25 Сварное соединение встык,

ICF SS 25 6 5MA 1 25 Сварное соединение встык,

ICF SS 25 6 5MA 1¼ 32 Сварное соединение встык,

ICF SS 25 6 5MA33 1½ 40 Сварное соединение встык,

Кол-во

модулей№применения

Размер

соединения

[дюймы]

Тип соединения

[мм]

DIN-EN 10220

ANSI (B 36,19)

Расположение модуля

M1 M2

ICFS 20 ICFF

20 -74

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A ICFS 20 9,8 21, 6 027L470 4

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-B ICFS 20 9, 6 21,1 027L4705

ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20 -B ICFS 20 11, 4 25 ,1 027 L4718

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-

ICFS 25 ICFF 25 ICFE 25 I CFB 25 ICM 25-A

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-

ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20 -B ICFS 20 10 ,2 22,4 027 L4756

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -C ICFS 20 9,8 21, 6 027L4706

ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20- C ICFS 20 10, 3 22,7 027L 4719

ICFS 25 ICFF 25 ICFE 25 I CFB 25 ICM 25-B ICFS 25 22,3 49,0 027L4727

ICFS 25 ICFF 25 ICFE 25 I CFB 25 ICM 25-B ICFS 25 22,3 49,0 027L4728

ICFS 25 ICFF 25 ICFE 25 I CFB 25 ICM 25-A ICFS 25 22,3 49,0 027L4735

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-A ICFS 20 10, 0 22,0 027L 3574

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -A ICFS 20 10 ,1 22,2 027L 3575

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-B ICFS 20 9,8 21,6 027L 3576

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-B ICFS 20 10,0 22,0 027L3577

ICFS 25 ICFF 2 5E ICFE 25 ICFB 25 ICM 25-A ICFS 25 23,1 50,8 027L 3589

ICFS 25 ICFF 2 5E ICFE 25 ICFB 25 ICM 25-A ICFS 25 23, 2 51, 0 027L3590

ICFS 25 ICFF

M3 M4

ICFE 20 ICFO 20 ICM 20-

ICFE 25 ICFB 25 ICM 25-

25-E

M5

A33

B66

A33

B66

A33

Масса

M6

кг

ICFS 20 9,8 21, 6 02 7L4714

ICFS 20 10,1 22,3 027L3 443

ICFS 20 9,6 21,1 027L4755

ICFS 25 22,8 50,2 027L4726

ICFS 20 9,6 21,1 027L4754

ICFS 20 10,1 22,2 027L3573

ICFS 25 23,1 50,8 027L3591

Код для з аказа

фунты

Применение 14: клапан для впрыска жидкости (расширение)

Тип

ICF SS 20 4 14MA ¾ 20 Сварное соединение встык,

ICF SS 20 4 14MB 1 25 Сварное соединение встык,

ICF SS 20 4 14MB66 1 25 Сварное соединение встык,

ICF SS 20 4 14MC 1¼ 32 Сварное соединение встык,

ICF SS 25 4 14MB 1 25 Сварное соединение встык,

ICF SS 25 4 14MB 1¼ 32 Сварное соединение встык,

Электроприводы ICAD и катушки не входят в объем поставки и должны заказываться отдельно. Примечание: При техобслуживании рекомендуется установить новые уплотнительные кольца, прежде чем функциональный модуль ICM будет повторно установлен в корпус клапана ICF SS.

Кол-во

модулей№применения

Размер

соединения

[дюймы] [мм] M1 M2 M3 M4 M5 M6 кг фунты

Тип соединения Расположение модуля Масса

DIN-EN 10220

ICFS 20 ICFF 20 ICM 20 -A ICFS 20 7,3 16 ,1 027L4710

ICFS 20 ICFF 20E ICM 20 -A ICFS 20 6,9 15 ,1 027L3444

ICFS 20 ICFF 20 ICM 20-B ICFS 20 7,2 15,8 02 7L4 711

ICFS 20 ICFF 20 ICM 20 -

ICFS 20 ICFF 20 ICM 20-C ICFS 20 7, 3 16,1 027L 4712

ICFS 25 ICFF 25 ICM 25-B ICFS 25 14, 8 32,5 027L4765

ICFS 25 ICFF 25 ICM 25-B ICFS 25 14, 8 32,5 027 L4764

ICFS 20 7, 0 15,4 027L47 22

B66

AI243586442520ru-000801 | 20

Код для з аказа

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Оттаивание горячим газом

Применение 9: оттаивание горячим газом

Тип

ICF SS 20 4 9 1 25 Сварное соединение встык,

ICF SS 20 4 9H 1 25 Сварное соединение встык,

ICF SS 20 4 9 1¼ 32 Сварное соединение встык,

ICF SS 20 4 9H 1¼ 32 Сварное соединение встык,

ICF SS 25 4 9 1 25 Сварное соединение встык,

ICF SS 25 4 9 1¼ 32 Сварное соединение встык,

ICF SS 25 4 9 1

ICF SS 20 4 9H ¾ 20 Сварное соединение встык,

ICF SS 20 4 9H 1 25 Сварное соединение встык,

ICF SS 20 4 9H 1¼ 32 Сварное соединение встык,

ICF SS 25 4 9 1 25 Сварное соединение встык,

ICF SS 25 4 9 1¼ 32 Сварное соединение встык,

ICF SS 25 4 9 1½ 40 Сварное соединение встык,

Кол-во

модулей№применения

Размер

соединения

[дюймы] [мм] M1 M2 M3 M4 кг фунты

½ 40 Сварное соединение встык,

Тип соединения Расположение модуля Масса Код для з аказа

DIN-EN 10220

ANSI (B 36,19)

ICFS 20 ICFF 20 ICFE 20 ICFS 20 7, 2 15, 8 027L4707

ICFS 20 ICFF 20 ICFE 20H ICFS 20 8,2 18,0 027L4720

ICFS 20 ICFF 20 ICFE 20 ICFS 20 6,8 15, 0 027L4708

ICFS 20 ICFF 20 ICFE 20H ICFS 20 7, 6 16, 7 027L4721

ICFS 25 ICFF 25 ICFE 25 ICFS 25 16,2 35,7 027L 3429

ICFS 25 ICFF 25 ICFE 25 ICFS 25 15,7 34,5 027L4729

ICFS 25 ICFF 25 ICFE 25 ICFS 25 15,7 34,5 027L4730

ICFS 25 ICFW

ICFS 20 ICFF 20E ICFE 20H ICFS 20 8,0 17, 6 027L3552

ICFS 20 ICFF 20E ICFE 20H ICFS 20 8 ,1 17, 8 027L3553

ICFS 20 ICFF 20E ICFE 20H ICFS 20 7,9 17, 4 027L3554

ICFS 25 ICFF 25E ICFE 25 ICFS 25 16,0 35,2 027L3565

ICFS 25 ICFF 25E ICFE 25 ICFS 25 16,0 35,2 027L 3566

ICFS 25 ICFF 25E ICFE 25 ICFS 25 16,1 35,4 027L3567

ICM 25-B ICFS 25 16,6 36,6 02 7L4190

25D

Электроприводы ICAD и катушки не входят в объем поставки и должны заказываться отдельно. Примечание: При техобслуживании рекомендуется установить новые уплотнительные кольца, прежде чем функциональный модуль ICM будет повторно установлен в корпус клапана ICF SS.

AI243586442520ru-000801 | 21

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Прочее

Применение 90: прочее

Тип Кол-во

ICF SS 20 4 90 ¾ 20

ICF SS 20 6 90 ¾ 20

ICF SS 20 6

ICF SS 20 6 90 ¾ 20

ICF SS 20 6 90 1 25

ICF SS 20 6 90 1¼ 32

ICF SS 25 6 90 1 25

ICF SS 25 6 90 1¼ 32

модулей№применения

90 ¾ 20

Размер

соединения

[дюймы] [мм] M1 M2 M3 M4 M5 M6 кг фунты

Тип соединения Расположение модуля Масса

Сварное соединение встык, DIN-EN 10220

ICFR 20A ICFF 20 ICFA 20 ICFN 20 6.4 14.1 0 27L4716

ICFS 20 ICFF 20 ICFE 20 ICFB 20 ICFR 20-A ICFN 20 9.7 21.3 02 7L4713

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICM 20- C I CFS 20 9.7 21.3 027 L4715

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICF W 20D 8.9 17. 8 027 L4740

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFW 20D 8.9 17. 8 027L 4741

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20A ICFW 20D 9. 8 21. 5 027L4748

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFW 20D 9. 8 21.5 027 L4749

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFW 20D ICFS 20 9.3 20.6 027L476 8

ICFS 20 ICFF 20 ICFE 20 ICFB 20 ICFR 20A ICFS 20 9.9 21. 8 027L 3427

ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFW 20D 11. 5 25.3 027L4723

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICF W 20D 8.9 17. 8 027L4742

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFW 20D 8.9 17. 8 02 7L4743

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20A ICFW 20D 9. 8 21. 5 027L4750

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFW 20D 9. 8 21.5 027L 4751

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFW 20D ICFS 20 9.3 20.6 027L4767

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICF W 20D 8.9 17. 8 027 L4746

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFW 20D 8.9 17. 8 027L4747

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20A ICFW 20D 9. 8 21. 5 027L4752

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFW 20D 9. 8 21.5 027L4753

ICFS 25 ICFF 25 ICFE 25 ICFN 25 ICFR 25B ICFW 25D 24.2 53.2 027 L4189

ICFS 25 ICFF 25 ICM 25-A ICFC 25 ICFB 25 ICFS 25 23.6 51.9 027L4763

ICFS 25 ICFF 25 ICM 25-B ICFC 25 ICFB 25 ICFS 25 23.6 51.9 027 L4762

Код для з аказа

AI243586442520ru-000801 | 22

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Заказ клапанной станции ICF SS (продолжение)

ICF SS с четырьмя модулями

Тип функционального модуля Может быть установлен в данных местах ICFS SS Модуль запорного клапана M1 M2 M3 M4 ICFR SS Модуль ручного регулирующего клапана M1 M2 M3 M4 ICFF SS Модуль фильтра (сетчатого фильтра) M2 M4 ICFE SS Модуль электромагнитного клапана M3 ICFC SS Модуль обратного клапана M4 ICFN SS Модуль обратно-запорного клапана M4 ICM SS Модуль клапана с электродвигателем M1 M3 ICFB SS Верхняя глухая крышка M1 M2 M3 M4 ICFA SS ICFE SS 20H Модуль электромагнитного клапана (только для ICF SS 20) M1 M3 ICFO SS Модуль ручного открытия M4 ICFW SS Приварной модуль M1 M2 M3 M4

ICF SS с шестью модулями

Тип функционального модуля Может быть установлен в данных местах ICFS SS Модуль запорного клапана M1 M2 M3 M4 M5 M6 ICFR SS Модуль ручного регулирующего клапана M1 M2 M3 M4 M5 M6 ICFF SS Модуль фильтра (сетчатого фильтра) M2 M4 M6 ICFE SS Модуль электромагнитного клапана M3 ICFC SS Модуль обратного клапана M4 M6 ICFN SS Модуль обратно-запорного клапана M4 M6 ICM SS Модуль клапана с электродвигателем M1 M3 M5 ICFB SS Верхняя глухая крышка M1 M2 M3 M4 M5 M6 ICFA SS ICFE SS 20H Модуль электромагнитного клапана (только для ICF SS 20) M1 M3 M5 ICFO SS Модуль ручного открытия M4 ICFW SS Приварной модуль M1 M2 M3 M4 M5 M6

Местоположения модулей обозначены как M1, M2, M3, M4, M5 и M6. По отношению к потоку хладагента M1 является ближайшим к входу модулем.

Модуль электронного расширительного клапана (только для ICF SS 20)

Размещение невозможно

M1 M3

M1 M3 M5

Оформление заказа – принадлежности

Глухая пробка из нерж. стали

Количество

2 шт. 3/8” RG

Кодовый номер

027L4811

Переходник из нерж. стали ½ дюйма - 3/8 дюйма

Количество

2

Кодовый номер

027L4810

Смотровое стекло

Количество

2 шт. 3/8” G

Кодовый номер

027L4812

Ниппель ½ дюйма, соединитель из нерж. стали

Количество

2

Кодовый номер

148B4689

ICAD 600A

Описание

ICAD 600A С кабелем

ICAD 600A Без кабелей

Кабель

Соединитель Комплект гнездовых

Защитная крышка

Для получения более подробной информации об электроприводе ICAD см. документ: AI236186442940

Код для заказа

027H9075 длиной 1,5 м

027H9120

Комплект кабелей, 10 м

027H0427

Комплект кабелей, 15 м

027H0435

соединителей

027H0430

Защитная крышка для электропривода ICAD

027H0431

Переходник SS G3/8 - 3/8 FPT

Количество

Кодовый номер

2 027L4813

AI243586442520ru-000801 | 23

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Оформление заказа – принадлежности (продолжение)

SNV-SS

Описание

SNV-SS для ICF SS 20 / SS 25

Сварное соединение встык по стандарту DIN.

Боковое соединение: G ½ дюйма Нижнее соединение: G ½ дюйма

Включая:

переходник из нерж. стали

3

⁄8 дюйма)

(G ½ – G

SNV SS для ICF SS 20 / SS 25 Сварное соединение встык по стандарту DIN.

Боковое соединение:

3

⁄8 дюйма FPT

Нижнее соединение:

3

⁄8 дюйма MPT

Включая:

переходник из нерж. стали ( 3⁄8 FPT – G 3⁄8 дюйма)

Катушки

Напряжение

Тип

клапана

Вольт

Переменный ток

ICFE

12 50 018F6706 15

24 50 018F6257 018F6707 018F7358 16

220 – 230 50 018F6251 018F6701 018F7351 31

115 60 018F6260 018F6710 20

Кодовый

номер

148B6545

148B3750

Частота

Гц

Кодовый номер

С

трехжильным

кабелем

длиной 1 м

IP 67

С клеммной коробкой

IP 67

С

заглушками

DIN**)

Приложение

№*)

Потребляемая

мощность

Ток удержания: 10 Вт 21 ВА

Пусковая мощность: 44 ВА

Постоянный ток (не может использоваться для конфигураций ICF SS 20 с модулем ICM) Тип катушки I

ICFE/ICFA

12 018F6856 01

24 018F6857 02

Специальные катушки для ICFE (не могут использоваться для конфигураций ICF SS 20 с модулем ICM)

Кодовый

Тип клапана

Напряжение

Вольт

Частота

Гц

номер

С клеммной

коробкой

IP 67

№

приложения

указывает

напряжение и

частоту

Переменный ток

ICFE

Для получения информации о других типах катушек см. технические описания для клапанов EVRA или AKVA.

24 50 018F6807 16

110 50 018F6811 22

220 – 230 50 018F6801 31

20 Вт

Потребляемая

мощность

Ток удержания:

12 Вт 26 ВА

Пусковая

мощность:

55 ВА

AI243586442520ru-000801 | 24

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Danfoss

M27L0016_1

260 mm

(10.2 in.)

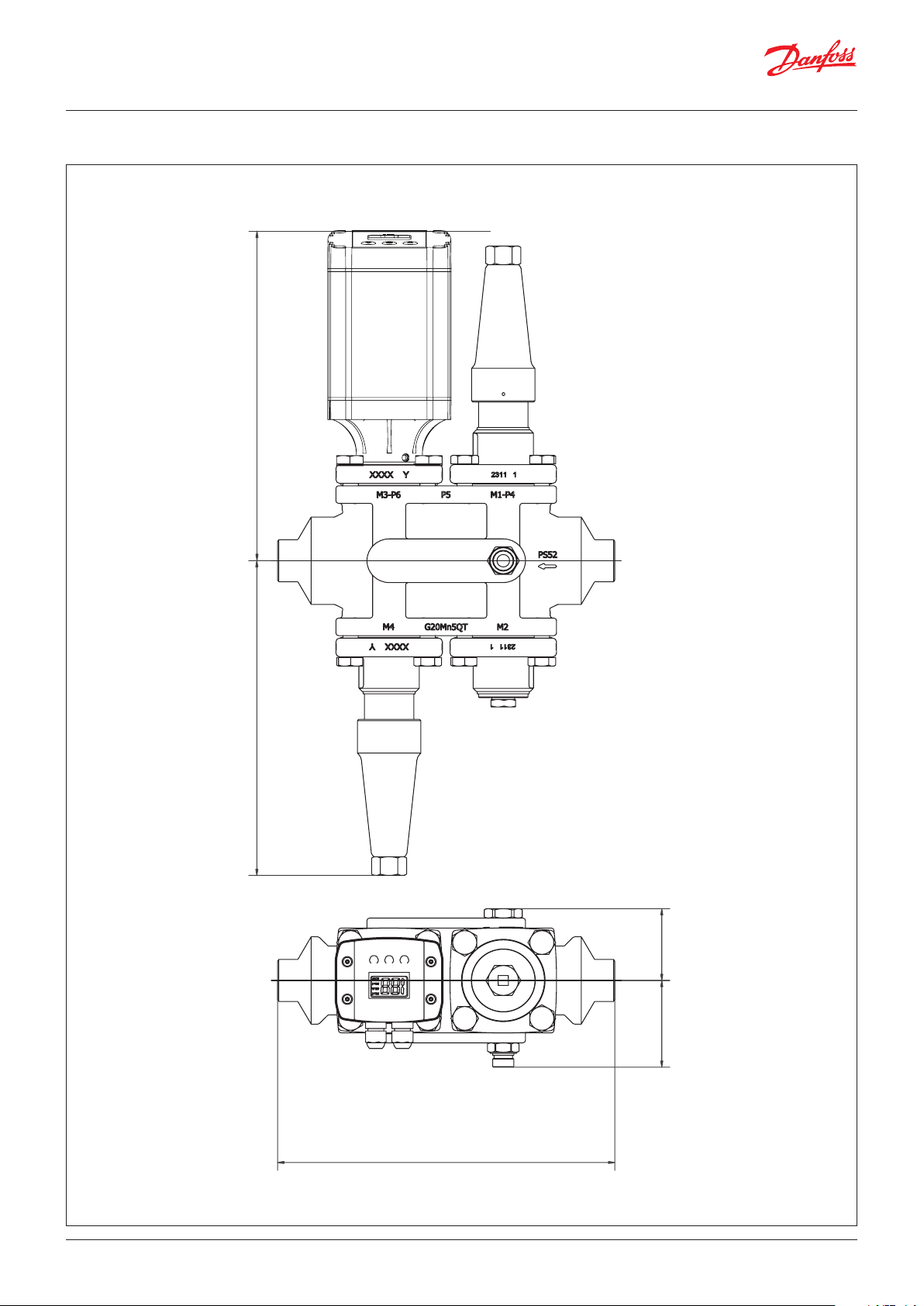

Размеры

В данном примере указаны максимальные размеры для клапанных станций ICF SS.

ICF SS 20-6

AI243586442520ru-000801 | 25

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Размеры (продолжение)

В данном примере указаны максимальные размеры для клапанных станций ICF SS.

Danfoss

M27L0015_1

ICF SS 20-4

AI243586442520ru-000801 | 26

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

252 mm

(9.9 in.)

59 mm

(2.3 in.)

70 mm

(2.8 in.)

356 mm (14.0 in.)

Danfoss

M27L0050_1

273 mm

(10.7 in.)

Размеры (продолжение)

В данном примере указаны максимальные размеры для клапанных станций ICF SS.

ICF SS 25-6

AI243586442520ru-000801 | 27

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

Danfoss

M27L0051_1

252 mm

(9.9 in.)

58 mm

(2.3 in.)

70 mm

(2.8 in.)

266 mm (10.5 in.)

273 mm

(10.7 in.)

Размеры (продолжение)

В данном примере указаны максимальные размеры для клапанных станций ICF SS.

ICF SS 25-4

AI243586442520ru-000801 | 28

Техническое описание | Клапанная станция из нержавеющей стали, типы ICF SS 20 и ICF SS 25

AI243586442520ru-000801 | 29

AI243586442520ru-000801 | 30

Danfoss ICF SS 20, CF SS 25 Data sheet [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
