Danfoss ICF 15, ICF 20, ICF 25, ICF 50, ICF 65 Data sheet

Fiche technique

Station de vannes ICF 15, ICF 20, ICF 25, ICF 50 et ICF 65

Basée sur une technologie avancée, la station de vannes ICF comprend plusieurs fonctions dans un seul et même boîtier et peut remplacer une série de vannes mécaniques, électromécaniques et à contrôle électronique conventionnelles.

Cette station de vannes présente un certain nombre d’avantages pour la phase de conception d’une installation frigoriﬁque, mais également pour l’installation, l’entretien et la maintenance de celle-ci.

Les stations de vannes ICF sont conçues pour des ﬂuides frigorigènes haute et basse pression et peuvent être utilisées dans des conduites de liquide pompé, des conduites d’injection, de vidange de liquides et des conduites de gaz chauds.

Fournie complètement assemblée, cette station de vannes a été soumise à un essai d’étanchéité sous haute pression et ses fonctions ont toutes été testées sous condition des contrôles d’usine

Chaque solution d’application dispose d’un numéro de code unique.

Caractéristiques • Conçue pour des applications de réfrigération

industrielle et pour une pression de service maximum de 52 bar / 754 psig. (Pour ICF avec module de dégivrage ICFD ; voir données techniques, pression)

• Convient aux ﬂuides frigorigènes HCFC, HFC ininﬂammable, R717 (ammoniac) et R744 (CO2). L’utilisation de stations de vannes ICF avec des hydrocarbures inﬂammables n’est pas recommandée.

• Raccords à souder directs (pas de fuite via les brides)

• Les types de raccordements incluent des soudures bout à bout et par emboîtement.

• Corps en acier basse température.

Station de vannes ICF

Diamètre interne

Homologué pour Groupe de ﬂuides I

Catégorie Article 4, paragraphe 3 II

DN ≤ 25 (1 in)

• Conception compacte et légère.

• Des cônes de régulation en V situés sur les modules de commande garantissent une précision de régulation optimale, en particulier à charge partielle.

• Concept modulaire Chaque corps est disponible avec plusieurs types de raccordements et tailles. La maintenance des vannes est assurée par le simple remplacement du module de fonction.

• Ports latéraux pour le raccordement de manomètres, transmetteurs, de voyants liquide, vannes de service, etc.

• Homologation UL

DN 32-65 (1¼ – 2½ in)

AI251686497769fr-001201 | 1

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Table des matières Page

Caractéristiques ....................................................................................1

Données techniques................................................................................3

Conception.........................................................................................3

Description des modules de fonction des ICF 15 et 20................................................7

Description des modules de fonction de l’ICF 25 .....................................................8

Description des modules de fonction des ICF 50 et ICF 65 ............................................9

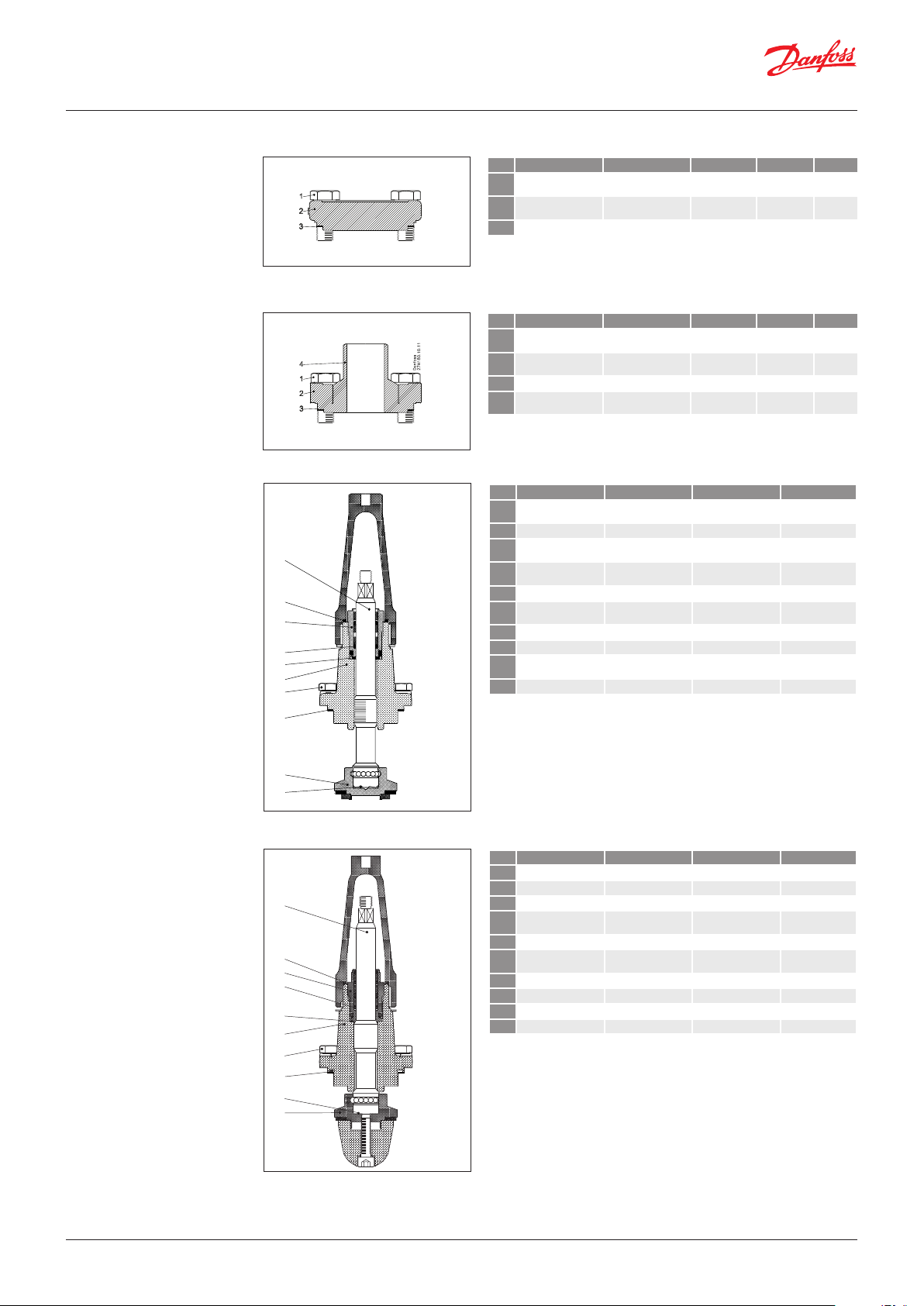

Spéciﬁcation du matériel.......................................................................... 10

Sélection de numéros de code .................................................................... 19

Applications...................................................................................... 20

Raccordements................................................................................... 23

Commande de station de vannes ICF.............................................................. 24

Dimensions ...................................................................................... 41

2 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Données techniques • Fluides frigorigènes

Compatible avec les ﬂuides frigorigènes HFC, R717 (ammoniac) et R744 (CO₂). L’utilisation de stations de vannes ICF avec les hydrocarbures inﬂammables n’est pas recommandée.

Exceptions:

L’ICFD est disponible pour les réfrigérants tels que l’ammoniac et le CO₂. ICFD 20 – Version ammoniac ICFD 20C – Version CO₂ Homologué pour les applications terrestres uniquement.

• Plage de température

Plateforme complète ICF

-60/+120 °C (-76/+ 248 °F)

Exceptions:

ICM : si le module ICM doit être utilisé avec du ﬂuide frigorigène liquide à une température supérieure à 75 °C (167 °F), merci de contacter Danfoss. ICFD 20: -50/+50 °C (-58/+122 °F) à 28 bar (406 psig) ICFD 20C: -50/+50 °C (-58/+122 °F) à 52 bar (754 psig)

• Température ambiante pour ICF avec ICAD:

-30/+50 °C (-22/+122 °F)

• Protection de surface La surface externe fait l’objet d’un traitement TLP au zinc assurant une protection contre la corrosion conformément à la norme EN ISO 2081:2009. Une protection supplémentaire sur site contre la corrosion est recommandée.

• Pression La solution ICF générale est conçue pour : Pression de service max. : 52 bar (754 psig)

ICFD 20 (ammoniac) : Pour les ICF comportant un module ICFD, la pression max. de service est de 28 bar (406 psig). Si le système de réfrigération inclut un module ICFD 20, la pression de test du système ne peut pas dépasser 28 bar (406 psig), sauf si le ﬂotteur ICFD est temporairement retiré avant le test.

ICFD 20C (CO₂): Pour les ICF comportant un module ICFD 20C, la pression max. de service est de 52 bar (754 psig). Si le système de réfrigération inclut un module ICFD 20, la pression de test du système ne peut pas dépasser 52 bar (754 psig), sauf si le ﬂotteur ICFD 20C est temporairement retiré avant le test.

Pression max. de service pour ICFD sans ﬂotteur : 52 bar (754 psig).

Pression diﬀérentielle maximale :

ICFD 20 : 15 bar/218 psig. Pour une pression diﬀérentielle plus élevée, merci de contacter Danfoss ICFD 20C: 36 bar/522 psig

Conception Principaux composants de la station de vannes ICF :

• Un corps

• Quatre ou six modules fonctionnels au maximum (ICF 65 - max. 3)

- Dans toutes les ICF 15, les modules M1 et M2 sont prédéﬁnis en tant que module vanne d’arrêt et de ﬁltre.

- Dans toutes les ICF 50, les modules M1 et M2 sont prédéﬁnis en tant que vanne d’arrêt et couvercle borgne (pour le ﬁltre).

- Dans toutes les ICF 65, le module M1 est prédéﬁni en tant que vanne d’arrêt

AI251686497769fr-001201 | 3

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Boîtier

ICF 15-4 ICF 20-4 ICF 20-6

ICF 25-4 ICF 25-6

Modules de fonction

ICF 50-4 ICF 65-3

Chaque boîtier accueille quatre ou six modules de fonction maximum (ICF 65 max.

3), correspondant aux types suivants :

• Module vanne d’arrêt

• Module vanne de régulation manuelle

• Module ﬁltre

• Module électrovanne

• Module détendeur électrique

• Module d’ouverture manuelle

• Module clapet antiretour

• Module clapet antiretour et vanne d’arrêt

• Module vanne servo-pilotée

Grâce à une technologie avancée et des sièges doubles, la conception autorise une capacité maximale et une chute de pression minimale, ce qui permet d’obtenir une capacité supérieure aux systèmes classiques qui ont recours à des vannes et des composants distincts.

La station de vannes ICF est multifonctionnelle. Elle oﬀre des dimensions compactes et une durée

d’installation réduite en raison du nombre limité de raccords à souder directs.

Fournie complètement assemblée, cette station de vannes a été soumise à un essai d’étanchéité sous haute pression et ses fonctions ont toutes été testées sous condition des contrôles d’usine

Raccordements Il existe une large gamme de types de raccordements et de tailles disponibles avec les stations de vannes ICF :

• D : soudure bout à bout, DIN (EN 10220)

• A : soudure bout à bout, ANSI (ASME B 36.10M SCHEDULE 80) A : soudure bout à bout, ANSI (ASME B 36.19 SCHEDULE 40)

• SOC : soudure par emboîtement, ANSI (B 16.11)

• Module de retour des condensats

• Module vanne motorisée

• Module raccord à souder externe

• Couvercle d’extrémité borgne

En option :

Les corps sont fournis avec un nombre prédéﬁni de ports latéraux pour les options suivantes :

• Voyant liquide

• Sonde de température ou de pression

• Manomètre

• Sortie latérale de vidange ou de dérivation

Homologations

Le concept de vanne ICF est conçu pour répondre aux exigences de la réfrigération. Pour des informations d’homologation spéciﬁques, merci de contacter Danfoss.

Matériau du corps et du module fonctionnel

Acier basse température

Lors de l’utilisation de la technologie de soudage TIG/MIG/SMAW, il est possible d’installer la station de vannes ICF sans déposer au préalable les modules de fonction du boîtier. Si d’autres méthodes de soudage sont appliquées, les modules doivent être déposés durant le soudage.

Pour plus de détails, consulter les instructions du produit.

4 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Module et port latéral

ICF 15-4

ICF 20-4, 25-4

ICF 20-6, 25-6

ICF 50-4

M1

P1

M2

M1

M2

M1

M2

P1/3

M3

P2

M4

M3

P2/5 P3/6

M4

M3

P2/7

M4

M3

P2/4

P4/9

M4

M5

P5/10

M6

Écoulement dans une ICF

15-4

Écoulement dans une ICF

20-4, 25-4

Écoulement dans une ICF

20-6, 25-6

Écoulement dans une ICF

50-4

ICF 65-3

M1

P1/3

M2

M3

P2/4

M4

Écoulement dans une ICF

65-3

AI251686497769fr-001201 | 5

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Module et port latéral (suite)

Tous les raccordements ICF 15-4 DIN, ANSI et par emboîtement. 2 ports latéraux : côté droit dans la direction d’écoulement.

Exemple : ICF 15-4-8 DIN

Tous les raccordements ICF 20/25-6 DIN, ANSI et par emboîtement. 6 ports latéraux : 3 ports opposés de chaque côté

3/8 in G pour raccordements DIN et ANSI 3/8 in NPT pour raccordements SOC

Filetage du bouchon de vidange : Se reporter à la section relative à la spéciﬁcation des matériaux, pages 11 - 19

Tous les raccordements ICF 20-25 EUR -4 DIN, ANSI et à emboîtement. 4 ports latéraux : 2 ports opposés de chaque côté.

Exemple : ICF 25-4-9 SOC

Tous les raccordements ICF 20/25-6 DIN, ANSI et par emboîtement. 6 ports latéraux : 3 ports opposés de chaque côté.

3/8 in G pour raccordements DIN et ANSI 3/8 in NPT pour raccordements SOC

Filetage du bouchon de vidange : Se reporter à la section relative à la spéciﬁcation des matériaux, pages 11 - 19

Exemple : ICF 20-6-5MB DIN

Tous les raccordements ICF 50-4 DIN, ANSI et par emboîtement. 4 ports latéraux : 2 ports opposés de chaque côté

3/8 in G pour raccordements DIN et ANSI 3/8 in NPT pour raccordements SOC

M33 x 1.5 pour tous les raccordements

3/8 in G pour raccordements DIN 3/8 in NPT pour raccordements SOC

Filetage du bouchon de vidange : Se reporter à la section relative à la spéciﬁcation des matériaux, pages 11 - 19

Exemple : ICF 20-6-2HRB SOC

Tous les raccordements ICF 65-3 DIN et ANSI. 4 ports latéraux : 2 ports opposés de chaque côté

3/8 in G pour raccordements DIN et ANSI 3/8 in NPT pour raccordements SOC

M33 x 1.5 pour tous les raccordements

3/8 in G pour raccordements DIN 3/8 in NPT pour raccordements ANSI

Exemple : ICF 50-4-42S50 SOC

6 | AI251686497769fr-001201

Exemple : ICF 65-3-43MA DIN

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Description des modules de fonction des ICF 15 et 20

L’ICF 15 et l’ICF 20 sont équipées des mêmes modules de fonction, sauf pour les deux modules ﬁxes M1 (vanne d’arrêt ICFS 15) et M2 (ﬁltre ICFF 15) de l’ICF 15.

ICFS 15/ICFS 20

Module vanne d’arrêt

Ce module, doté d’un capuchon rouge, a la fonction d’une vanne d’arrêt.

ICFR 20A

Module pour vanne de régulation manuelle

Ce module, doté d’un capuchon jaune, a la fonction d’une vanne de régulation de manuelle.

ICFF 15/20/ICFF 20E

Module pour ﬁltre

Ce module fait oﬃce de ﬁltre. ICF 15, tous les raccordements :

élément de ﬁltre 150 µ (100 mailles) 60 cm2 (9,3 po2) ICF 20 avec raccordements DIN/ANSI : 150 µ plissé(100 mailles)/45 cm2 (7,0 po2)

ICF 20 avec raccordements SOC (ICFF 20E) : 150 µ plissé (100 mailles)/160 cm2 (24,8 po2)

ICFE 20

Module électrovanne

Ce module a la fonction d’une électrovanne normalement fermée pour réguler le débit de ﬂuide frigorigène.

ICFA 20

Module détendeur électrique

Ce module a la fonction d’un détendeur électrique à modulation de la durée d’impulsion (PWM).

ICFS 15/ICFS 20 ICFR 20A

ICFF 15/20 / ICFF 20E

ICFE 20 / ICFA 20

ICFC 20 / ICFC 20P1

ICFC

Module de clapet de retenue standard

ICFC 20P1

Module de clapet de retenue chargé Pression d’ouverture d’environ 0,5 bar et ouverture complète à 0,7 bar.

ICFN 20

Module vanne clapet antiretour

Ce module, doté d’un capuchon vert, a la fonction d’une vanne d’arrêt et d’un clapet antiretour combinés.

ICM 20-A, B ou C

Module pour vanne motorisée

Ce module est une vanne d’actionneur pour moteur pas à pas destinée au démarrage, à l’arrêt et à la modulation de la régulation du débit du ﬂuide frigorigène.

ICF 15 and ICF 20

ICFC 20

ICFN 20

ICM 20-A, B or C

ICFO 20

Module d’ouverture manuelle

Ce module facilite l’ouverture manuelle de l’électrovanne (type ICFE).

ICFE 20H

Module pour électrovanne avec robinet manuel intégré

Ce module a la fonction d’une électrovanne normalement fermée pour réguler le débit de ﬂuide frigorigène.

ICFD 20 / ICFD 20C

Module vanne à ﬂotteur. Ce module s’ouvre pour le débit liquide lorsque le ﬂotteur est soulevé par le niveau de liquide interne.

ICFD 20 – Version ammoniac ICFD 20C – Version CO₂

ICFO 20

ICFE 20H

ICFB 20

Couvercle d’extrémité borgne

Ce couvercle prévoit des emplacements avec obturateurs pour les ports de module inutilisés.

ICFB 20

ICFW 20

Module à souder, 20 DIN ou ¾ po SOC

Ce module sert de raccordement de purge lors du dégivrage par gaz chaud, en cas de capacité élevée.

ICFW 20

Remarque :

À approximativement 10% du débit massique maximal de l’ICFE 20H, le diﬀérentiel de pression correspond à environ 0,07 bar / 1 psi. L’ICFE 25 commence à s’ouvrir à ces conditions. Pour un diﬀérentiel de pression de 0,2 bar / 2,9 psi minimum, l’ICFE 20H s’ouvre à 100%.

AI251686497769fr-001201 | 7

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Description des modules de fonction de l’ICF 25

ICFS 25

Module vanne d’arrêt

Ce module, doté d’un capuchon rouge, a la fonction d’une vanne d’arrêt.

ICFS 25

ICFC 25

Module clapet antiretour

Ce module a la fonction d’un clapet antiretour.

ICFC 25

ICFR 25, A ou B

Module pour vanne de régulation manuelle

Ce module, doté d’un capuchon jaune, a la fonction d’une vanne de régulation manuelle.

ICFF 25/ICFF 25E

Module ﬁltre

Ce module a la fonction d’un ﬁltre. Taille du ﬁltre :

ICF avec raccordements DIN et ANSI (ICFF 25) : 150 µ plissé(100 mailles)/160 cm2 (24,8 in2)

ICF avec raccordements SOC (ICF 25E) : 150 µ plissé (100 mailles)/330 cm2 (51,2 in2)

ICF 25

ICFR 25

ICFF 25 / ICFF 25E

ICFN 25

Module vanne clapet antiretour

Ce module, doté d’un capuchon vert, a la fonction d’une vanne d’arrêt et d’un clapet antiretour combinés.

ICM 25-A ou B

Module pour vanne motorisée

Ce module est une vanne d’actionneur pour moteur pas à pas destinée au démarrage, à l’arrêt et à la modulation de la régulation du débit du ﬂuide frigorigène.

ICFW 25

Module à souder, 25 DIN ou 25 (1 in) SOC

Ce module sert de raccordement de purge lors du dégivrage par gaz chauds, en cas de capacité élevée.

ICFN 25

ICM 25-A or B

ICFW 25

ICFE 25

Module pour électrovanne

Ce module a la fonction d’une électrovanne normalement fermée pour réguler le débit de ﬂuide frigorigène.

Il intègre une fonction d’ouverture manuelle.

ICFE 25

Please note:

A 10% du débit maximum de l’ICFE 25, la pression diﬀérentielle correspond à environ 0.07 bar / 1 psi. ICFE 25 commencera a s’ouvrir à ces conditions.

Pour une pression diﬀérentielle minimum de 0.2 bar /

2.9 psi ICFE 25 sera ouverte à 100%.

ICFB 25

Couvercle d’extrémité borgne

Ce couvercle prévoit des emplacements avec obturateurs pour les ports de module inutilisés.

ICFB 25

8 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Description des modules de fonction des ICF 50 et ICF 65

SVA-S 50/SVA 65

Module vanne d’arrêt

Ce module, doté d’un capuchon rouge, a la fonction d’une vanne d’arrêt.

SVA-S 50 / SVA-S 65

REG-SB 50/REG-SB 65

Module vanne de régulation manuelle

Ce module, doté d’un capuchon jaune, a la fonction d’une vanne de régulation manuelle.

REG-SB 50 / REG-SB 65

ICS 50/ICS 65

Module vanne servo-pilotée

Ce module a la fonction d’une vanne servo-pilotée destinée au démarrage, à l’arrêt et à la modulation de la régulation du débit de ﬂuide frigorigène.

Tous les modules ICS sont des versions à 3 pilotes. Ils sont fournis avec deux bouchons obturateurs (A) et un bouchon d’étanchéité (B).

Les inserts ICS 50 et 65 sont disponibles en diﬀérentes capacités :

ICS 50: ICS 65:

ICS 50 ICS 65 ICS 50-32 ICS 65-40 ICS 50-40 ICS 80

ICF 50 and ICF 65

ICS 50 / ICS 65

ICFB 50

Couvercle borgne

Préparé pour l’insert de ﬁltre (voir ci-dessous).

FIA 50 (option)

Insert du ﬁltre

Commander un insert du ﬁltre et un élément de ﬁltre FIA 50 séparément. Pour plus d’informations, consulter la ﬁche technique pour les ﬁltres FIA.

Éléments disponibles : Voir ci-dessous.

ICFB 50

FIA 50

ICM 50/ICM 65 - A ou B

Module pour vanne motorisée

Ce module est une vanne à moteur pas à pas destinée au marche / arrêt et à la modulation du débit de ﬂuide frigorigène.

ICLX 50/ICLX 65

Module électrovanne à 2 temps

Ce module fait oﬃce d’électrovanne à gaz normalement fermée pour réguler le débit du réfrigérant. Il intègre une fonction d’ouverture manuelle. Le module ICLX est utilisé sur les lignes d’aspiration pour ouverture en 2 temps après dégivrage par gaz chauds.

ICM 50 / ICM 65 - A or B

ICLX 50 / ICLX 65

Insert

du ﬁltre

100 µ

150

mailles

148H3157 148H3130 148H3138 148H3144 148H3179 148H3184 148H3189

Insert

du ﬁltre

150 µ

100

mailles

Insert

du ﬁltre

250 µ

72 mailles

Insert

du ﬁltre

500 µ

38 mailles

Insert de

filtre

plissé

150 µ

100

mailles

Insert de

filtre

plissé

250 µ

72 mailles

Insert de

filtre

plissé

500 µ

38 mailles

ICSH 50/ICSH 65

Module électrovanne à 2 temps

Ce module fait oﬃce d’électrovanne normalement fermée pour réguler le débit du réfrigérant. Il intègre une fonction d’ouverture manuelle. Le module ICSH est utilisé sur les conduites de gaz chaud pour l’ouverture du débit de dégivrage par gaz chauds vers l’évaporateur en 2 temps.

ICSH 50 / ICSH 65

AI251686497769fr-001201 | 9

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Spéciﬁcation du matériel

Corps ICF

ICF 15-4

Pos. Pièce Matériau EN* ASTM** JIS **

1 Corps Acier P285QH,

ICF 20-4, 25-4

ICF 20-6, 25-6

1

10222-4

1

LF2, A350

Pos. Pièce Matériau EN* ASTM** JIS **

1 Corps Acier coulé basse

ICF 50-4

température

1

ICF 65-3

Pos. Pièce Matériau EN* ASTM** JIS **

1 Corps Acier coulé basse

température

1

G20MN5QT EN 10213-3

LCC, A352

SCPL1, G5151

* EN: Norme de conception primaire ** ASTM, JIS: Norme de matériau équivalent

10 | AI251686497769fr-001201

Danfoss

27H245_10-2014

6

3

2

1

5

8

7

4

Danfoss

27H244 10-2014

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Spéciﬁcation du matériel

(suite)

Module pour vanne d’arrêt ICFS 15

Module vanne d’arrêt ICFS 20

Pos. Pièce Matériau EN* ASTM** JIS **

1 Couvercle, bride

en acier

2 Capot, insert Acier 11SMn30

3 Tige Acier inoxydable X8CrNiS18-9

4 Cône Acier 11SMn30

5 Presse-étoupe Acier inoxydable X8CrNiS18-9

6 Rondelle d'étanchéité Aluminium

7 Boulons Acier inoxydable A2-70 Type 308 A2-70

8 Joint Fibre,

Pos. Pièce Matériau EN* ASTM** JIS **

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable X8CrNiS 18-9

3 Joint alu./

joint réfrig.

4 Couvercle Acier S235JRG2

5

Boulon hexagonal M10 × 25

6 Bride Acier coulé basse

7 Joint Chloroprène

Acier G20Mn5QT, 10213-3

Sans amiante

Acier inoxydable A2-70

température

(Néoprène)

P285QH+QT, 10222-4 P275NL, 10028-3

10087

10088

10087

10088

EN 10088

Alliage AL99 n° 1200 DIN 1712 BL.3

EN 10025

EN 24017

G20Mn5QT EN 10213-3

LCC, A352 LF2, A350

AISI 1213 Type 2

AISI 303 Type 17

AISI 1213 Type 2

AISI 303 Type 17

R 683/9

683/13

R 683/9

683/13

G4303 G4304

G4303

AL1200

A283 G3101

A320 A2-70

A352 G5152

G4304

Module pour ﬁltre ICFF 15 (élément de ﬁltre 150 μ (100 mailles) 60 cm2 (9,3 in2)

Pos. Pièce Matériau EN* ASTM** JIS **

1 Insert Acier inoxydable

2 Couvercle à bride Acier G20Mn5QT,

3 Boulon Acier inoxydable A2-70 Type 308 A2-70

4 Couvercle ICFF 15 Acier S355J2+N

5 Joint plat Fibre, sans amiante

6 Bouchon

1

/4 in RG pour soudage

bout à bout

3

/8 in NPT pour soudage

par emboîtement

7 Joint - joint en métal Aluminium

8 Ressort ondulé Acier

Acier 11SMnPb30

10213-3 P285QH+QT, 10222-4 P275NL, 10028-3

1.0570 / 1.0577 EN 10025-2

LCC, A352

LF2, A350

ASTM A572-50

Module ﬁltre ICFF 20

Pos. Pièce Matériau EN* ASTM** JIS **

1 Joint AL 99 F11

2 Couvercle Acier S235JRG2

3 Boulon hexagonal

M10 × 25

4 Bride Acier coulé basse

5 Joint Chloroprène

6 Insert de ﬁltre Acier inoxydable 150 µ 1.4301 A304

* EN: Norme de conception primaire ** ASTM, JIS: Norme de matériau équivalent

7 Bouchon Acier

8 Bouchon

1

/4 in RG pour soudage

bout à bout

3

/8 in NPT pour soudage

par emboîtement

Acier inoxydable A2-70

température

(Néoprène)

Acier inoxydable A2-70

EN 10025

EN 24017

G20Mn5QT EN 10213-3

EN 24017

A283 G3101

A320 A2-70

A352 G5152

SUS304

A320 A2-70

AI251686497769fr-001201 | 11

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Spéciﬁcation du matériel

(suite)

Module de ﬁltre étendu ICFF 20E

Module électrovanne ICFE 20

Module électrovanne ICFE 20H

Pos. Pièce Matériau EN* ASTM** JIS **

1 Bouchon de

protection antisaleté

2 Couvercle Acier 11SMn30

3

Boulon hexagonal M12 x 80

4 Bride Acier P285QH :

5 Joint Chloroprène

6 Insert de ﬁltre

7

Bouchon 3/8 in NPT

8 Adaptateur pour ﬁltre Acier 11SMn30

Pos. Pièce Matériau EN* ASTM** JIS **

1 Cheminée d’induit Acier inoxydable X2CrNi19-11

2 Écrou de cheminée

d’induit

3 Bride Acier moulé basse

4 Joint Chloroprène

5 Boulon hexagonal

M10 × 25

6 Siège Polymère haute

Pos. Pièce Matériau EN* ASTM** JIS **

1 Piston Acier 11SMn30 EN

2 Siège Téﬂon

3 Segment de piston

4 Cylindre du couvercle Acier P285QH

5 Robinet manuel Acier

6 Cheminée d’induit Acier inoxydable X2CrNi19-11

7 Écrou de cheminée

d’induit

8 Joint Chloroprène

Acier 11SMn30

Acier inoxydable A2-70

(Néoprène)

Acier inoxydable 250 µ

Acier 11SMn30

Acier inoxydable X8CrNiS18-9

température

(Néoprène)

Acier inoxydable A2-70

densité

Acier inoxydable X2CrNi19-11

(Néoprène)

EN 10087

EN 1515-1

EN 10222-4 G20Mn5QT ; EN 10213-3

1.4301 A304 SUS304

EN 10087

EN 10088

G20Mn5QT EN 10213-3

EN 24017

EN 10025

EN 10222

EN 10028

EN 10216

Classe 1213 A29

Classe B8 A320

LF2 - A350 LCC - A352

Classe 1213 A29

A352 G5152

A320 A2-70

A350 G3205

A320 A2-70

G4804

A2-70 B1054

SFL2 G3205 SCPL1 G5152

G4804

* EN: Norme de conception primaire ** ASTM, JIS: Norme de matériau équivalent

Module d’ouverture manuelle ICFO 20

Pos. Pièce Matériau EN* ASTM** JIS **

1 Capuchon

d’étanchéité

2 Écrou de

presse-étoupe

3 Joint du capuchon

d’étanchéité

4

Bague d’étanchéité

5 Joint en caoutchouc Caoutchouc

6 Tige Acier inoxydable X8CrNiS 18-9

7 Boulon hexagonal

M10 × 25

8 Bride Acier coulé basse

Acier

Acier DIN 1651 9SMn28

Nylon Polyamide A6Polyamide

Téﬂon PTFE PTFE PTFE

chloroprène

Acier inoxydable A2-70

température

DIN 1651- 9SMN28 traitement de surface TLP

Traitement de surface au chromate de zinc

CR CR CR

EN 10088

EN 24017

EN10222-4 P285QH

1213 (SAE) SUM 22

PA6

G4303 G4304

A320 A2-70

Polyamide PA6

SUS 303

12 | AI251686497769fr-001201

60N9029

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Spéciﬁcation du matériel

(suite)

Module vanne de régulation manuelle ICFR 20

Pos. Pièce Matériau EN* ASTM** JIS **

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable X8CrNiS 18-9

3 Joint alu. Alliage AL99 n°

4 Couvercle Acier S235JRG2

5 Boulon hexagonal

6 Bride Acier coulé basse

7 Joint Chloroprène

8 Siège Polymère haute

Module détendeur électrique ICFA 20

Pos. Pièce Matériau EN* ASTM** JIS **

1 Cheminée d’induit Acier inoxydable X2CrNi19-11

2 Écrou de cheminée

3 Boulon hexagonal

4 Bride Acier coulé basse

5 Joint Chloroprène

6 Adaptateur Acier

Module clapet antiretour ICFC 20

Pos. Pièce Matériau EN* ASTM** JIS **

1 Couvercle Acier S235JRG2 A283 G3101

2 Boulon hexagonal

3 Bride Acier coulé basse

4 Joint Chloroprène

M10 × 25

d’induit

M10 × 25

EN 10088

1200 DIN 1712 BL.3

Acier inoxydable A2-70

température

(Néoprène)

densité

Acier inoxydable X8CrNiS18-9

Acier inoxydable A2-70

température

(Néoprène)

Acier inoxydable A2-70

température

(Néoprène)

EN 10025

EN 24017

G20Mn5QT EN 10213-3

EN 10088

EN 24017

G20Mn5QT EN 10213-3

EN 24017

G20Mn5QT EN 10213-3

G4303 G4304

A283 G3101

A320 A2-70

A352 G5152

A320 A2-70

A352 G5152

A320 A2-70

A352 AG5152

* EN: Norme de conception primaire ** ASTM, JIS: Norme de matériau équivalent

Module clapet antiretour ICFC 20P1

Pos. Pièce Matériau EN* ASTM** JIS**

Danfoss

1 Couvercle Acier S235JRG2 A283 G3101

2 Boulon hexagonal

3 Bride Acier coulé basse

4 Joint Chloroprène

5 Siège Polymère haute

Module vanne clapet antiretour ICFN 20

Pos. Pièce Matériau EN* ASTM** JIS **

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable X8CrNiS 18-9

3 Joint alu. Alliage AL99 n°

4 Couvercle Acier S235JRG2

5 Boulon hexagonal

6 Bride Acier coulé basse

7 Joint Chloroprène (Néo-

Module vanne motorisée ICM 20-A, 20-B ou 20-C

Pos. Pièce Matériau EN* ASTM** JIS **

1 Adaptateur Acier inoxydable X5CrNi18-10

2 Boulon hexagonal

3 Joint torique Chloroprène

4 Couvercle Acier coulé basse

5 Joint Chloroprène (Néo-

6 Siège Polymère haute

M10 × 25

M10 × 50

Acier inoxydable A2-70

température

(Néoprène)

densité

Acier inoxydable A2-70

température

prène)

Acier inoxydable A2-70

température

prène)

densité

EN 24017

G20Mn5QT EN 10213-3

EN 10088

1200 DIN 1712 BL.3

EN 10025

EN 24017

G20Mn5QT EN 10213-3

EN 10088

EN 24014

G20Mn5QT EN 10213-3

A320 A2-70

A352 AG5152

G4303 G4304

A283 G3101

A320 A2-70

A352 G5152

A240 G4303

A320 A2-70

A352 G5152

G4304

AI251686497769fr-001201 | 13

1

78109135

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Spéciﬁcation du matériel

(suite)

ICFD 20 / ICFD 20C module de dégivrage

11 2 3 4

6 12

Danfoss

27H576_06-2017

Couvercle d’extrémité borgne ICFB 20

Pos. Pièce Matériau EN* ASTM** JIS **

1 Raccord d’entrée Acier S235JR

2 Joint torique du

raccord d’entrée

3 Corps de vanne Fonte EN -GJS- 400- 18-LT

4 Boulon hexagonal

M10x30

5 Écrou Acier inoxydable X8CrNiS18-9

6 Boulon hexagonal

M10x35

7 Flotteur Acier inoxydable ICFD 20 : AISI 316

8 Boîtier du ﬂotteur Acier inoxydable S355J2+N

9 Bouchon de vidange

¼” G

10 Levier ﬂotteur Acier S235JR

11 Joint en caoutchouc Chloroprène

12 Joint Fibre, sans amiante

13 Joint - Bouchon de

vidange

Pos. Pièce Matériau EN* ASTM** JIS **

1 Boulon hexagonal

M10 × 25

2 Bride Acier coulé basse

3 Joint Chloroprène (Néo-

Chloroprène

Acier inoxydable A2-70

Acier 11SMnPb30

(Néoprène)

AL 99F11

Acier inoxydable A2-70

température

prène)

EN 10025 - 2

EN 1563

EN 24017

EN 10088-3

EN 24017

ICFD 20C : AISI 304

EN 10025-2

EN 10087

EN 10025 - 2

EN 24017

G20Mn5QT EN 10213-3

A283 G3101

A320 A2-70

AISI303 SUS303

A320 A2-70

A572-50 SM490YB

A283 G3101

A320 A2-70

A352 G5152

Module à souder, ICFW 20, 20 DIN ou ¾ in SOC

Pos. Pièce Matériau EN* ASTM** JIS **

1 Boulon hexagonal

M10 × 25

2 Bride Acier coulé basse

3 Joint Chloroprène (Néo-

4 Raccord à souder Acier S355J2+N

Acier inoxydable A2-70

température

prène)

EN 24017

G20Mn5QT EN 10213-3

EN 10025-2

A320 A2-70

A352 G5152

A572-50 G3106

SM49

* EN: Norme de conception primaire ** ASTM, JIS: Norme de matériau équivalent

14 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Spéciﬁcation du matériel

(suite)

Module vanne d’arrêt ICFS 25

Module pour ﬁltre ICFF 25

Pos. Pièce Matériau EN* ASTM** JIS **

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable X8CrNiS 18-9

3 Joint torique Chloroprène

4 Couvercle Acier S355J2+N

5 Boulon hexagonal

M12 × 30

6 Bride Acier coulé basse

7 Joint Fibre sans amiante

Pos. Pièce Matériau EN* ASTM** JIS **

1 Joint Joint AL 99 F11

2 Couvercle Acier S355J2+N

3 Boulon hexagonal

M12 × 30

4 Bride Acier coulé basse

5 Joint Fibre sans amiante

6 Insert

de ﬁltre

7 Bouchon

1

/4 in RG pour soudage

bout à bout

3

/8 in NPT pour soudage

par emboîtement

Acier inoxydable A2-70

température

Acier inoxydable A2-70

température

Acier inoxydable 150 µ

Acier inoxydable A2-70

EN 10088

1.0570 / 1.0577 EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

1.0570 / 1.0577 EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

1.4301 A304 SUS304

EN 24017

ASTM A572-50

A320 A2-70

A352 G5152

ASTM A572-50

A320 A2-70

A352 G5152

A320 A2-70

G4303 G4304

Module ﬁltre étendu ICFF 25E

Module électrovanne ICFE 25

Pos. Pièce Matériau EN* ASTM** JIS **

1 Bouchon de protection

antisaleté

2 Couvercle Acier S355J2+N

3 Boulon hexagonal

M12 x 140

4 Bride Acier P285QH :

5 Joint Fibre sans amiante

6 Insert

de ﬁltre

7 Bouchon 3/8 in NPT Acier 11SMn30

Pos. Pièce Matériau EN* ASTM** JIS **

1 Cheminée d’induit Acier inoxydable X2CrNi19-11

2 Écrou de cheminée

d’induit

3 Couvercle Acier coulé basse

4 Joint Fibre sans amiante

5 Boulon hexagonal

M10 × 25

6 Siège Polymère haute

Acier 11SMn30

Acier inoxydable A2-70

Acier inoxydable 250 µ

Acier inoxydable X8CrNiS18-9

température

Acier inoxydable A2-70

densité

EN 10087

1.0570 / 1.0577 EN 10025-2

EN 1515-1

EN 10222-4 G20Mn5QT ; EN 10213-3

1.4301 A304 SUS304

EN 10087

EN 10088

G20Mn5QT EN10213-3

EN 24017

Classe 1213 A29

ASTM A572-50

Classe B8 A320

LF2 - A350 LCC - A352

Classe 1213 A29

A352 G5152

A320 A2-70

G4804

A2-70 B1054

SFL2 G3205 SCPL1 G5152

A29

* EN: Norme de conception primaire ** ASTM, JIS: Norme de matériau équivalent

AI251686497769fr-001201 | 15

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Spéciﬁcation du matériel

(suite)

Module vanne de régulation manuelle ICFR 25, A ou B

Pos. Pièce Matériau EN* ASTM** JIS **

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable X8CrNiS 18-9

3 Joint torique Chloroprène

4 Couvercle Acier S355J2+N

5 Boulon hexagonal

M12 × 30

6 Bride Acier coulé basse

7 Joint Fibre sans amiante

8 Siège Polymère haute

Module clapet antiretour ICFC 25

Pos. Pièce Matériau EN* ASTM** JIS **

1 Couvercle Acier S355J2+N

2 Boulon hexagonal

M12 × 30

3 Bride Acier coulé basse

4 Joint Fibre sans amiante

EN 10088

1.0570 / 1.0577

Acier inoxydable A2-70

température

densité

Acier inoxydable A2-70

température

EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

1.0570 / 1.0577 EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

G4303 G4304

ASTM A572-50

A320 A2-70

A352 G5152

ASTM A572-50

A320 A2-70

A352 AG5152

Module vanne clapet antiretour ICFN 25

Module vanne motorisée ICM 25-A ou B

Pos. Pièce Matériau EN* ASTM** JIS **

1 Tige Acier inoxydable X8CrNiS 18-9

2 Partie ﬁletée Acier inoxydable X8CrNiS 18-9

3 Joint torique Chloroprène

4 Couvercle Acier S355J2+N

5 Boulon hexagonal

M12 × 30

6 Bride Acier coulé basse

7 Joint Fibre sans amiante

Pos. Pièce Matériau EN* ASTM** JIS **

1 Adaptateur Acier inoxydable X5CrNi18-10

2 Boulon hexagonal

M12 × 30

3 Joint torique Chloroprène

4 Couvercle Acier coulé basse

5 Joint Fibre sans amiante

6 Siège Polymère haute

Acier inoxydable A2-70

température

Acier inoxydable A2-70

température

densité

EN 10088

1.0570 / 1.0577 EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

EN 10088

EN 24014

G20Mn5QT EN 10213-3

ASTM A572-50

A320 A2-70

A352 G5152

A240 G4303

A320 A2-70

A352 G5152

G4303 G4304

G4304

* EN: Norme de conception primaire ** ASTM, JIS: Norme de matériau équivalent

16 | AI251686497769fr-001201

148B323_09-2015

10

148B324_09-2015

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Spéciﬁcation du matériel

(suite)

Couvercle d’extrémité borgne ICFB 25

Module à souder ICFW 25, 25 DIN ou 25 (1 in) SOC

Module vanne d’arrêt SVA-S 50/SVA-S 65

Danfoss

1

2

3

4

5

6

7

8

Pos. Pièce Matériau EN* ASTM** JIS **

1 Boulon hexagonal

M10 × 25

2 Bride Acier coulé basse

3 Joint Fibre sans amiante

Pos. Pièce Matériau EN* ASTM** JIS **

1 Boulon hexagonal

M10 × 25

2 Bride Acier coulé basse

3 Joint Fibre sans amiante

4 Raccord à souder Acier S355J2+N

Pos. Pièce Matériau EN* ASTM**

1 Tige Acier inoxydable X8CrNiS18-9

2 Joint pour capuchon Nylon

3 Presse-étoupe Acier inoxydable X8CrNiS18-9

4 Bague en Téﬂon à

ressort

5 Rondelle d'étanchéité Aluminium

6 Couvercle Acier P285QH+QT,

7 Boulons Acier inoxydable A2-70 Type 308

8 Joint Fibre, sans amiante

9 Cône Acier 11SM n30

10 Ressort circulaire Acier

Acier inoxydable A2-70

température

Acier inoxydable A2-70

température

PTFE

EN 24017

G20Mn5QT EN 10213-3

EN 24017

G20Mn5QT EN 10213-3

EN 10025-2

10088

EN 10222-4

10087

A320 A2-70

A352 G5152

A320 A2-70

A352 G5152

A572-50 G3106

SM49

AISI 303

LF2, A350

AISI 1213

* EN: Norme de conception primaire ** ASTM, JIS: Norme de matériau équivalent

9

Module pour vanne de régulation manuelle REG-SB 50/REG-SB 65

Pos. Pièce Matériau EN* ASTM**

1 Tige Acier inoxydable X8CrNiS 18-9, 17440 AISI 303

1

Danfoss

2

3

4

5

6

7

8

9

2 Joint pour capuchon Nylon

3 Presse-étoupe Acier inoxydable X8CrNiS 18-9, 10088 AISI 303

4 Bague en Téﬂon à

ressort

5 Rondelle d'étanchéité Aluminium

6 Couvercle Acier P285QH+QT

7 Boulons Acier inoxydable A2-70 Type 308

8 Joint Fibre, sans amiante

9 Ressort circulaire Acier

10 Cône Acier

PTFE

10222-4

LF2 A350

AI251686497769fr-001201 | 17

1

2

4

3

5

1

2

3

5

6

27H328_09-2015

4

Danfoss27H329_09-2015

1

2

3

4

6

7

5

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Spéciﬁcation du matériel

(suite)

Couvercle d’extrémité borgne ICFB 50

Module vanne servo-pilotée ICS 50/ICS 65

Module vanne motorisée ICM 50/ICM 65

Pos. Pièce Matériau EN* ASTM** JIS **

1 Joint Fibre sans amiante

2 Bride Acier coulé basse

3 Boulon hexagonal

M10 × 25

Pos. Pièce Matériau EN* ASTM**

1 Boulons Acier inoxydable A2-70, EN 1515-1 Classe B8 A320

2 Couvercle Acier basse tempé-

3 Joint Fibre, sans amiante

4 Piston Acier

5 porte-clapet PTFE

Pos. Pièce Matériau EN* ASTM**

1 Adaptateur Acier inoxydable X5CrNi18-10

2 Boulons Acier inoxydable A2-70, EN 1515-1 Classe B8 A320

3 Couvercle Acier basse tempé-

4 Joint Fibre, sans amiante

5 Piston Acier

6 porte-clapet PTFE

température

Acier inoxydable A2-70

rature

G20Mn5QT EN 10213-3

EN 24017

G20Mn5QT, EN 10213-3 P285QH+QT EN 10222-4

EN 10088

G20Mn5QT, EN 10213-3

A352 G5152

A320 A2-70

LCC A352 LF2, A350

A240

LCC A352

Danfoss

Module électrovanne à 2 temps ICLX 50/ICLX 65

Pos. Pièce Matériau EN* ASTM**

1 Vanne pilote EVM nor-

malement ouverte

2 Vanne pilote EVM nor-

malement fermée

3 Couvercle Acier basse tempé-

4 Ressort Acier inoxydable

5 Joint Fibre, sans amiante

6 Piston – principal Acier

7 Plaque de siège –

principal

* EN: Norme de conception primaire ** ASTM, JIS: Norme de matériau équivalent

18 | AI251686497769fr-001201

rature

PTFE

P285QH, EN 10222-4

LF2, A350

1

2

3

6

7

5

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Spéciﬁcation du matériel

(suite)

* EN: Norme de conception primaire ** ASTM, JIS: Norme de matériau équivalent

Sélection de numéros de code

Module électrovanne à 2 temps ICSH 50/ICSH 65

Pos. Pièce Matériau EN* ASTM**

1 Vanne pilote EVM nor-

malement fermée

2 Vanne pilote EVM nor-

malement fermée

Danfoss

27H617_09-2017

3 Couvercle Acier basse tempé-

4 Ressort Acier inoxydable

5 Joint Fibre, sans amiante

6 Piston – principal Acier

7 Plaque de siège –

4

principal

rature

PTFE

P285QH, EN 10222-4

LF2, A350

Pour déterminer la solution de vannes ICF correcte, suivre les étapes 1 à 5.

Étape 1 Déterminer l’application et les besoins de la fonction :

– Conduite : Liquide pompé, injection de liquide, dégivrage par gaz chauds, liquide

DX, conduite de retour, etc. – Commande : Electrovanne tout ou rien, vanne motorisée – Dégivrage : Electrique ou par gaz chauds

À partir des éléments ci-dessus, déterminer le numéro de référence de l’application (voir page 24) :

Étape 2 Critères de sélection (utiliser le logiciel de calcul)

Télécharger le logiciel à partir de :

http://refrigerationandairconditioning.danfoss.com/support-center/apps-and-software/coolselector/

– Fluide frigorigène – Capacité – Température – Taux de circulation

À partir des éléments ci-dessus, déterminer la station de vannes requise, par exemple : ICF 20 complète avec ICM 20-C

Étape 3 Déterminer le type et la dimension des raccords

– Soudage bout à bout DIN, soudage bout à bout ANSI ou soudage SOC – 15 (½ in), 20 (¾ in), 25 (1 in), 32 (1 ¼ in) ou , 40 (1½ in), 50 (2 in), 65 (2½ in) ou 80 (3 in)

Étape 4 Déterminer le n° de code

(voir pages 25 à 37)

AI251686497769fr-001201 | 19

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Exemple d’application : Conduite d’alimentation en liquide

Du séparateur de liquide

Les vannes ne sont pas toutes représentées. Ce schéma ne doit pas être utilisé à des ﬁns de construction.

Exemple d’application : Conduite d’alimentation en liquide/conduite de dégivrage par gaz chauds

Une vanne combinée pour une activation/désactivation du fonctionnement de l’évaporateur noyé à partir d’un thermostat, avec dégivrage électrique, est requise. La commande manuelle de l’électrovanne est demandée. Pour ce type d’application, les conﬁgurations ICF courantes sont les suivantes :

EKC 202

AKS 12

Évaporateur

Évaporateur avec vanne ICLX pilotée par gaz chauds à 2 temps dans la conduite d’aspiration et dégivrage par gaz chauds, avec : station d’alimentation en liquide ICF et station de gaz chauds ICF avec port latéral pour alimenter l’ICLX. ICS+CVP utilisés comme régulateurs de dégivrage (OFV en option, en fonction de la capacité)

SVA

Vers le séparateur de liquide

ICFB

Vers le séparateur de liquide

De la conduite de refoulement

CVP

ICS

Du séparateur de liquide

Les vannes ne sont pas toutes représentées. Ce schéma ne doit pas être utilisé à des ﬁns de construction.

ICLX/GPLX

20 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Exemple d’application : Conduite d’injection de liquide

Vers la conduite d’aspiration du compresseur

LLG

Les vannes ne sont pas toutes représentées. Ce schéma ne doit pas être utilisé à des ﬁns de construction.

SVA

Séparateur de liquide

SNV

SVA

Vers l’évaporateur

Une vanne combinée pour l’injection de liquide dans le séparateur, avec détendeur électronique d’injection, est requise. Une électrovanne doit être placée devant la vanne de régulation.

DSV

SFV

AKS 38

SVA

AKS 4100

SNV

SVA

SFV

EKE 347

De la bouteille

ICFB

De l’évaporateur

SVA

Exemple d’application : Conduite d’injection de liquide

Du séparateur/de l’évaporateur

Les vannes ne sont pas toutes représentées. Ce schéma ne doit pas être utilisé à des ﬁns de construction.

SVA

Une vanne combinée pour l’injection de liquide dans le compresseur, avec détendeur électronique d’injection, est requise. Une électrovanne doit être placée devant la vanne de régulation.

Compresseur

AKS 21

FIA

Injection d’huile

Vers le séparateur d’huile

EKC 361

De la bouteille

AI251686497769fr-001201 | 21

ICFS

SVA

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Exemple d’application : Conduite d’alimentation en liquide/conduite de dégivrage par gaz chauds/conduite de retour/conduite de retour des condensats

Vers le séparateur de liquide

Du séparateur de liquide

De la conduite de refoulement

Évaporateur avec module ICLX à deux temps alimenté au gaz dans la conduite d’aspiration ICF et station de vannes d’alimentation en liquide ICF : Composants du module de dégivrage par gaz chauds : station de vannes gaz chauds ICF avec port latéral pour alimenter un module ICLX et station de vidange ICF avec vidange de liquide activée par ﬂotteur vers le port latéral ICF de la conduite d’aspiration.

AK-CC 210

CHV

AKS 21

Évaporateur

SVA

ICFD

ICLX

SVA

Les vannes ne sont pas toutes représentées. Ce schéma ne doit pas être utilisé à des ﬁns de construction.

Remarque :

Restrictions concernant la tuyauterie de la station de vidange ICF, voir AB236886443340

ICFS

ICFE

ICFF ICFC

ICFR

ICFS

22 | AI251686497769fr-001201

SVA

ICSH

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Raccordements

D : soudage bout à bout DIN (EN

10220)

Taille

mm

15 ½ 21,3 1,3 0,839 0,052 20 ¾ 26,9 2,3 1,059 0,091 25 1 33,7 2,6 1,327 0,103 32 1¼ 42,4 2,6 1,669 0,102 40 1½ 48,3 2,6 1,902 0,103 50 2 60,3 2,9 2,37 0,11 65 2½ 76,1 2,9 3,00 0,11 80 3 88,9 3,2 3,50 0,13

Taille

in.

DE

mm

T

mm

DE in.

T

in.

A: Soudage bout à bout ANSI (B 36.10) Soudage bout à bout ANSI (B 36.19)

SOC : Soudage par emboîtement, ANSI (B 16,11)

SD : soudage (DIN 2856)

Taille

mm

15 ½ 21,3 2,7 0,839 0,105 80 20 ¾ 26,9 4,0 1,059 0,158 80 25 1 33,7 4,6 1,327 0,181 80 32 1¼ 42,4 4,9 1,669 0,193 80 40 1½ 48,3 5,1 1,902 0,201 80 65 2½ 73,0 5,2 2,87 0,20 40 80 3 88,9 5,5 3,50 0,22 40

Taille

mm

15 ½ 21,9 5,9 0,862 0,232 10,25 0,40 20 ¾ 27,2 4,6 1,071 0,181 13 0,51 25 1 33,9 7,2 1,335 0,284 13 0,51 32 1¼ 42,7 6,1 1,743 0,240 13 0,51 40 1½ 48,8 6,6 1,921 0,260 13 0,51 50 2 61,2 6,2 2,41 0,24 16 0,63

Taille

mm

22 22,08 16,5

Taille

in.

Taille

in.

Taille

in.

DE

mm

DI

mm

DI

mm

T

mm

T

mm

DE

in.

DI in.

DI

in.

T

in.

T

in.

Programmer

L

mm

L

mm

L

in.

L

in.

SA : soudage (ANSI B 16.22)

FPT: Filetage de tube intérieur (ANSI/ASME B 1.20.1)

Taille

mm

Taille

mm

(15) ½ (½ × 14 NPT)

Taille

in.

/ 0,875 0,650

Taille

in.

DI

mm

Filetage de tube

intérieur

DI

in.

mm

L

in.

AI251686497769fr-001201 | 23

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Commande de station de vannes ICF

La nomenclature ci-dessous indique la conﬁguration et l’application générique en fournissant la taille du boîtier, du type de station de vannes et du groupe d’application.

Cette désignation est souvent utilisée dans le cadre de discussions sur les solutions possibles et sera l’identiﬁcation ﬁnale sur l’étiquette de la vanne (voir l’exemple d’étiquette)

ICF 20 - 6 - 3

Numéro de référence de l’application (voir le récapitulatif ci-dessous)

Nombre d'oriﬁces de module Taille du boîtier

Pour la commande, la dimension et le type du raccord doivent être choisis pour obtenir l’identiﬁcation ﬁnale. L’identiﬁcation ﬁnale est eﬀectuée par n° de code uniquement (voir pages suivantes)

Type

Exemple d’étiquette :

Vue d’ensemble de l’application (conﬁguration générique - type et dimension du raccord exclus)

N° d’application Séquence de fonctions

Alimentation en liquide

1 2 Alimentation en liquide Vanne d’arrêt Filtre Electrovanne Ouverture manuel Régleur Vanne clapet

3 Alimentation en liquide Vanne d’arrêt Filtre Electrovanne Contrôler Régleur Vanne d’arrêt 10 15 Alim. en liquide avec raccord. externe. Vanne d’arrêt Filtre Electrovanne Contrôler Soudage Régleur

Électrovanne commune

4 Électrovanne - conduites liquide et gaz chauds Vanne d’arrêt Filtre Electrovanne Ouverture manuel Vanne

8 Électrovanne - conduites liquide et gaz chauds Vanne d’arrêt Filtre Electrovanne Ouverture manuel

Injection de liquide

5 Injection de liquide (extension) Vanne d’arrêt Filtre Electrovanne Ouverture manuel Moteur Vanne d’arrêt 12 Injection de liquide (extension) - PWM Vanne d’arrêt Filtre Dét. élect. Vanne d’arrêt 14 Injection de liquide (extension) Vanne d’arrêt Filtre Moteur Vanne d’arrêt

Dégivrage par gaz chauds

9 Dégivrage par gaz chauds Vanne d’arrêt Filtre Electrovanne Vanne d’arrêt

Dégivrage par gaz chauds (ICF 50 uniquement)

47 Dégivrage par gaz chauds - Électrovanne tout ou rien à 2 temps Vanne d’arrêt Filtre en option* Electrovanne Vanne d’arrêt 48 Dégivrage par gaz chauds - Électrovanne tout ou rien à 2 temps + régulation

* ICF 50 uniquement

Électrovanne - plusieurs évaporateurs

11 Électrovanne - plusieurs évaporateurs Vanne d’arrêt Filtre Electrovanne Contrôler 18 Électrovanne - plusieurs évaporateurs Vanne d’arrêt Filtre Electrovanne Vanne clapet

Liquide - PWM

13 Injection de liquide et alimentation en liquide - PWM Vanne d’arrêt Filtre Dét. élect. Vanne clapet

Conduite de retour (ICF 50 et ICF 65 uniquement)

41 Électrovanne tout ou rien à 2 temps Vanne d’arrêt Filtre en option* Electrovanne Vanne d’arrêt 42 Pression (température) - régulation mécanique Vanne d’arrêt Filtre en option* Options ICS** Vanne d’arrêt 43 Pression (température) - Régulation électronique Vanne d’arrêt Filtre en option* Moteur Vanne d’arrêt 44 45 Pression (température) - régulation mécanique +

46 Pression (température) - Régulation électronique +

* ICF 50 uniquement ** Options typiques de l’ICS : électrovanne tout ou rien, régulation de température ou de pression (voir ﬁche technique ICS)

Divers

90 Conﬁgurations polyvalentes

Conduite de retour des condensats

101D1P1 Vidange de liquide M2, clapet de retenue chargé sans électrovanne - 1 fermeture Vanne d’arrêt

102D1 Vidange de liquide M2 avec électrovanne, 2 vannes d’arrêt Vanne d’arrêt 102D2 Vidange de liquide M2 avec électrovanne, 2 vannes d’arrêt Vanne d’arrêt Vidange de liquide (CO) Electrovanne Vanne d’arrêt

103D1 Vidange de liquide M4 avec électrovanne, 1 vannes d’arrêt Vanne d’arrêt Elec trovanne

104D1 Vidange de liquide M4 avec ﬁltre et électrovanne, 1 vanne d’arrêt Vanne d’arrêt Filtre Electrovanne

104D2 Vidange de liquide M4 avec ﬁltre et électrovanne, 1 vanne d’arrêt Vanne d’arrêt Filtre Electrovanne 105D1 Vidange de liquide M2 avec électrovanne, 1 vanne d’arrêt Vanne d’arrêt 105D2 Vidange de liquide M2 avec électrovanne, 1 vanne d’arrêt Vanne d’arrêt Vidange de liquide (CO) Electrovanne

106D1 Vidange de liquide M2 avec électrovanne et ouverture manuel, 1 vanne d’arrêt Vanne d’arrêt

107D1 Vidange de liquide M2 avec électrovanne et ouverture manuel, 2 vannes d’arrêt Vanne d’arrêt

108D1 Vidange de liquide M2 sans électrovanne, 2 vannes d’arrêt Vanne d’arrêt 109D2 Vidange de liquide M2 Vanne d’arrêt Vidange de liquide (CO) Electrovanne Arrêt et anti-retour

110D1P1 Vidange de liquide M2, clapet de retenue chargé sans électrovanne - 2 fermeture Vanne d’arrêt

24 | AI251686497769fr-001201

Alimentation en liquide (aucun dégivrage par gaz chauds)

manuelle

Électrovanne tout ou rien à 2 temps + régulation manuelle

régulation manuelle

Vanne d’arrêt Filtre Electrovanne Ouverture manuel Régleur Vanne d’arrêt

antiretour

Vanne d’arrêt Filtre Electrovanne Régleur

d’arrêt

Vanne d’arrêt Filtre en option* Electrovanne Régleur

antiretour

Vanne d’arrêt Filtre en option* Electrovanne Régleur Vanne d’arrêt Filtre en option* Options ICS** Régleur

Vanne d’arrêt Filtre en option* Moteur Régleur

Vidange de liquide (ammoniac)

Clapet de

retenue chargé Electrovanne Vanne d’arrêt

Vidange de liquide

(ammoniac)

Vidange de liquide

(ammoniac)

Electrovanne

Electrovanne Ouverture manuel

Clapet de

retenue chargé

Vidange de liquide (CO)

Vanne d’arrêt

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Alimentation en liquide

Application 1 : alimentation en liquide (aucun dégivrage par gaz chauds)

Type Nb de

modulesN°Appl

ICF 20 6 1RA ¾ 20 Soudage bout à bout ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9,5 20,9 027L30 04

ICF 20 6 1RA 1 25 Soudage bout à bout ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICF R 20A I CFS 20 10,1 22,2 027L 3373

ICF 25 6 1RB 1¼ 32 Soudage bout à bout ANSI (B 36.10) ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 2 5B ICFS 25 23,8 52, 4 0 27L4 012

ICF 20 6 1RA ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 IC FO 20 IC FR 20A ICFS 20 9,5 20,9 027L3000

ICF 20 6 1RA 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A I CFS 20 9,7 21, 3 02 7L3002

ICF 20 6 1HRB 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 2 0H ICFB 20 I CFR 20B ICFS 20 10,3 22,7 027L3 406

ICF 25 6 1RA 1 25 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25A ICFS 25 23,6 5 1,9 027L40 02

ICF 20 6 1RA 1¼ 32 Soudage bout à bout DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A I CFS 20 9,7 21, 3 027 L3003

ICF 20 6 1HR B 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 2 0 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFS 20 10 ,3 22,7 027 L3407

ICF 25 6 1RA 1¼ 32 Soudage bout à bout DIN-EN 10220 I CFS 25 ICFF 2 5 ICFE 25 ICFB 25 ICFR 25A ICFS 25 2 3,6 51, 9 027L4 006

ICF 25 6 1RB 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 IC FE 25 ICFB 25 ICFR 25B ICFS 25 23,6 51,9 02 7L4 011

ICF 25 6 1RB 1½ 40 Soudage bout à bout DIN-EN 10220 IC FS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFS 25 2 2,7 49,9 027L4 016

ICF 20 6 1RA ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20 ICFE 20 IC FO 20 I CFR 20A ICFS 20 10,4 22,9 027L 3005

ICF 20 6 1RA 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20 I CFO 20 I CFR 20A ICFS 20 9,9 21, 8 027 L3007

ICF 20 6 1HRB 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20H I CFB 20 ICFR 20B ICFS 20 10 ,9 24,0 027L 3408

ICF 25 6 1RA 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 IC FF 25E ICFE 2 5 ICFB 25 I CFR 25A ICFS 2 5 24,1 53,0 027 L4003

ICF 20 6 1RA 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 2 0A I CFS 20 10,1 22,2 027L3 008

ICF 20 6 1HR B 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 IC FF 20E ICFE 20H IC FB 20 ICFR 20B ICFS 20 10 ,9 24,0 027L 3409

ICF 25 6 1RA 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 2 5A ICFS 25 23, 8 52,4 027L4 008

ICF 25 6 1RB 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25B ICFS 25 24,2 53,2 027 L4013

ICF 25 6 1RB 1½ 40 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 2 5B ICFS 25 23,8 52,4 02 7L40 17

Dimension raccord Type de raccordement Emplacement de module Poids Co de

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Numero

Application 2 : Alimentation en liquide

Type Nb de

modulesN°Appl

ICF 20 6 2RA ¾ 20 Soudage bout à bout ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 I CFO 20 ICFR 20A ICFN 20 9, 8 21,6 027 L30 13

ICF 20 6 2RA ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 I CFO 20 ICFR 20A ICFN 20 9,7 21, 3 027L300 9

ICF 20 6 2RB ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 I CFF 20 ICFE 20 ICFO 20 ICFR 20B ICFN 20 10 ,2 22,9 027L3398

ICF 20 6 2RB 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 I CFO 20 ICFR 20B ICFN 20 10 ,2 22,9 027L3 422

ICF 20 6 2RA 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 2 0 ICFE 20 ICFO 20 I CFR 20A ICFN 20 9, 7 21,3 0 27L 30 11

ICF 20 6 2HRB 1 25 Soudage bout à bout DIN-EN 10220 IC FS 20 I CFF 20 ICFE 20H ICFB 20 ICFR 20B ICFN 20 9,2 20,2 02 7L3410

ICF 20 6 2RA 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 2 0 I CFR 20A ICFN 20 9, 7 21,3 02 7L3 012

ICF 20 6 2HRB 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 H ICFB 20 ICFR 20B ICFN 20 9,2 20,2 0 27L 34 11

ICF 25 6 2RA 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 I CFF 25 ICFE 25 I CFB 25 I CFR 25A ICFN 25 23,3 51,3 027 L4135

ICF 20 6 2RA ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 1 0,1 22,2 027L 3014

ICF 20 6 2RA 1 25 Soudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFF 20E ICFE 20 ICFO 2 0 I CFR 20A ICFN 20 9, 9 21,8 027 L3016

ICF 20 6 2HRB 1 25 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 ICFF 20 E ICFE 20 H ICFB 20 ICFR 20B ICFN 20 8,8 19, 4 02 7L3 412

ICF 20 6 2RA 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E IC FE 20 ICFO 20 ICFR 20A ICFN 20 9,9 21, 8 02 7L3 017

ICF 20 6 2HRB 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E IC FE 20H ICFB 20 ICFR 20B ICFN 20 10,9 24,0 0 27L3 413

L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

Dimension raccord Type de raccordement Emplacement de module Poids N° d e code

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

AI251686497769fr-001201 | 25

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Alimentation en liquide

Application 3 : Alimentation en liquide

Type Nb de

modulesN°Appl

ICF 20 6 3RA ¾ 20

ICF 20 6 3RA 1 25

ICF 20 6 3RA ¾ 20

ICF 20 6 3RA 1 25

ICF 20 6 3RB ¾ 20

ICF 20 6 3RA 1 25

ICF 20 6 3HRB 1 25

ICF 25 6 3RA 1 25

ICF 20 6 3RA 1¼ 32

ICF 20 6 3HRB 1¼ 32

ICF 25 6 3RA 1¼ 32

ICF 20 6 3RB 1¼ 32

ICF 25 6 3RB 1¼ 32

ICF 25 6 3RB 1½ 40

ICF 20 6 3RA ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 IC FC 20 I CFR 20A ICFS 20 10 ,0 22,0 027L302 3

ICF 20 6 3HRB ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E I CFE 20H I CFC 20 ICFR 20B ICFS 20 10, 7 23,5 02 7L341 8

ICF 20 6 3RA 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20 ICFC 20 ICFR 20A ICFS 20 10 ,0 22,0 027L302 5

ICF 20 6 3HRB 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20H ICFC 20 ICFR 20 B ICFS 20 11, 2 24,6 02 7L3416

ICF 25 6 3RA 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 IC FC 25 I CFR 25A I CFS 25 24,2 53, 2 027L4 021

ICF 20 6 3RA 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E IC FE 20 I CFC 20 ICFR 20A IC FS 20 10,1 22, 2 027L302 6

ICF 20 6 3HRB 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 H IC FC 20 ICFR 20B ICFS 20 11 ,3 24 ,9 02 7L3 417

ICF 25 6 3RA 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 I CFC 25 ICFR 25A ICFS 25 2 4,1 53,0 027L4026

ICF 25 6 3RB 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E IC FE 25 I CFC 25 ICFR 25B ICFS 2 5 24,1 53, 0 0 27L40 31

ICF 25 6 3RB 1½ 40 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 IC FC 25 ICFR 25B ICFS 25 24 ,2 53,2 027 L4035

* Module ﬁxe L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

Dimension raccord Type de raccordement Emplacement de module Poids N° de co de

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Soudage bout à bout ANSI (B 36.10)

Soudage bout à bout DIN-EN 10220

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 9,9 21,8 027L302 2

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 9,9 21,8 02 7L3 419

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 9,6 21,1 027 L3018

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 9,7 21,3 027L302 0

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFS 20 10 ,4 22,9 027L 3433

ICFS 20 ICFF 20E ICFE 20 ICFC 20 ICFR 20A ICFS 20 10 ,0 22,0 027L 3437

ICFS 20 ICFF 20 IC FE 20H I CFC 20 ICFR 20B ICFS 20 10, 6 23,3 02 7L3414

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25A ICFS 2 5 23,4 51,5 027L4 020

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 10, 4 22,9 027L 3021

ICFS 20 ICFF 20 IC FE 20H I CFC 20 ICFR 20B ICFS 20 10, 6 23,3 02 7L3 415

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25A ICFS 2 5 23, 2 51,0 027L4024

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFS 20 10 ,4 22,9 027 L3430

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B I CFS 25 2 3,8 52,4 027L4029

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B I CFS 25 24,0 52, 8 027L4 034

26 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Alimentation en liquide

Application 10 : alimentation en liquide (aucun dégivrage par gaz chauds)

Type Nb de

modules

ICF 15 4 10HRB ¾ 20

ICF 20 4 10RA ¾ 20

ICF 25 4 10RA 1¼ 32

ICF 15 4 10RA ½ 15

ICF 15 4 10RB ½ 15

ICF 15 4 10HRA ½ 15

ICF 15 4 10HRB ½ 15

ICF 15 4 10RA ¾ 20

ICF 15 4 10RB ¾ 20

ICF 15 4 10HRB ¾ 20

ICF 20 4 10RA ¾ 20

ICF 20 4 10HRB ¾ 20

ICF 20 4 10RA 1 25

ICF 20 4 10RB 1 25

ICF 20 4 10HRB 1 25

ICF 25 4 10RA 1 25

ICF 25 4 10RB 1 25

ICF 20 4 10RA 1¼ 32

ICF 20 4 10HRB 1¼ 32

ICF 25 4 10RA 1¼ 32

ICF 25 4 10 RB 1¼ 32

ICF 25 4 10RB 1½ 40

ICF 15 4 10RA ½ 15 S oudure par emboîtement, ANSI (B 16.11) I CFS 15* I CFF 15 * ICFE 20 ICFR 20A 6, 3 13, 8 027L45 86

ICF 15 4 10HRB ½ 15 Soudure par emboîtement, ANSI (B 16.11) IC FS 15* IC FF 15* ICFE 20H ICFR 20 B 7,0 15,4 027L453 0

ICF 15 4 10RA ¾ 20 Soudure par emboîtement, ANSI (B 16.11) IC FS 15* I CFF 15 * ICFE 20 ICFR 20A 6,3 13 ,8 027 L4625

ICF 15 4 10HRB ¾ 20 Soudure par emboîtement, ANSI (B 16.11) IC FS 15* I CFF 15 * ICFE 20H ICFR 20B 7, 0 15, 4 0 27L4 615

ICF 20 4 10RA ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFR 20A 7,0 15 ,4 02 7L3078

ICF 20 4 10HRB ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFR 20B 8,4 18 ,5 027L3 404

ICF 20 4 10RA 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFR 20A 6,9 15, 2 027L308 0

ICF 20 4 10HRB 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFR 20B 7, 8 1 7,2 027L 3402

ICF 25 4 10R A 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 I CFR 25A 15, 8 34,8 027L4 077

ICF 20 4 10RA 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20 ICFR 20A 7,0 15,4 027 L3081

ICF 20 4 10HRB 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 I CFF 20E ICFE 20H ICFR 20B 8 ,1 17, 8 027 L3403

ICF 25 4 10RA 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 I CFR 25A 12, 7 2 7,9 027L4 082

ICF 25 4 10RB 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 2 5 ICFF 25E ICFE 2 5 ICFR 25B 16,2 35 ,6 027L4087

ICF 25 4 10RB 1½ 40 Soudure par emboîtement, ANSI (B 16.11) I CFS 25 ICFF 25E IC FE 25 ICFR 25B 16,2 35,6 02 7L4091

* Module ﬁxe L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N° de c ode

[in.] [mm] M1 M2 M3 M4 kg lbs

Soudage bout à bout ANSI (B 36.10)

Soudage bout à bout DIN-EN 10220

IC FS 15* I CFF 15* ICFE 20 H ICFR 20B 7,0 15,4 027 L4585

ICFS 20 ICFF 20 ICFE 20 ICFR 2 0A 6,6 14 ,5 027L3 077

ICFS 25 ICFF 25 ICFE 25 IC FR 25A 16,1 35,4 027L4 081

IC FS 15* I CFF 15* ICFE 20 ICFR 20A 6, 3 13, 8 027L45 48

IC FS 15* I CFF 15* ICFE 20 ICFR 20 B 6,3 13 ,8 027L454 4

IC FS 15* I CFF 15* ICFE 20 H ICFR 20A 7,0 15, 4 027 L4552

IC FS 15* I CFF 15* ICFE 20 H ICFR 20B 7,0 15,4 027 L4549

IC FS 15* I CFF 15* ICFE 20 ICFR 20A 6, 3 13, 8 027L 4545

IC FS 15* I CFF 15* ICFE 20 ICFR 20 B 6,3 13 ,8 027L4540

IC FS 15* I CFF 15* ICFE 20 H ICFR 20B 7,0 15,4 027L4524

ICFS 20 ICFF 20 ICFE 20 ICFR 2 0A 6,7 14 ,7 027L 3073

ICFS 20 ICFF 20 IC FE 20H ICFR 20 B 7,9 17, 4 027 L3383

ICFS 20 ICFF 20 ICFE 20 ICFR 2 0A 7,2 15 ,8 027 L3075

ICFS 20 ICFF 20 ICFE 20 I CFR 20B 7, 2 15, 8 02 7L34 31

ICFS 20 ICFF 20 IC FE 20H ICFR 20 B 7,9 17, 4 027L 3400

ICFS 25 ICFF 25 ICFE 25 IC FR 25A 15,9 35, 0 027L40 76

ICFS 25 ICFF 25 ICFE 25 I CFR 25B 15, 9 35,0 02 7L4169

ICFS 25 I CFF 25E ICFE 25 ICFR 25B 16,2 35 ,6 027L4187

ICFS 20 ICFF 20 ICFE 20 ICFR 2 0A 6,7 14 ,7 027 L3076

ICFS 20 ICFF 20 IC FE 20H ICFR 20 B 7,9 17, 4 02 7L3401

ICFS 25 ICFF 25 ICFE 25 IC FR 25A 15, 8 34,8 027L408 0

ICFS 25 ICFF 25 ICFE 25 I CFR 25B 15, 4 33,9 027 L4085

ICFS 25 ICFF 25 ICFE 25 I CFR 25B 15, 8 34,8 027L40 90

AI251686497769fr-001201 | 27

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Alimentation en liquide

Application 15 : Alimentation en liquide avec raccordement externe

Type Nb de

modulesN°Appl

ICF 20 6 15RA 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFW 20D IC FR 20A 9,1 20,0 0 27L315 7

ICF 20 6 15RB 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFW 20D ICFR 2 0B 9,1 20,0 027L3434

ICF 25 6 15RA 1 25 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 25D ICFR 25A 2 1,8 48,0 0 27L4121

ICF 25 6 15RB 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 25D ICFR 25B 2 2,7 49,9 0 27L4126

ICF 25 6 15RB 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 2 5 ICFF 25 ICFE 25 IC FC 25 ICFW 25D ICFR 25B 21,9 48,2 027 L4130

ICF 25 6 15RA 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E I CFE 25 ICFC 25 I CFW 25S IC FR 25A 23, 5 51,7 02 7L4122

ICF 25 6 15RB 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E I CFE 25 ICFC 25 ICF W 25S ICFR 25B 23, 6 51,9 027L4127

ICF 25 6 15RB 1½ 40 Soudure par emboîtement, ANSI (B 16.11) IC FS 25 I CFF 25E ICFE 25 ICF C 25 ICFW 2 5S ICFR 25B 2 3,7 52,1 0 27L4131

Dimension raccord Type de raccordement Emplacement de module Poids N ° de code

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Électrovanne commune

Application 4 : électrovanne - conduites de liquide et gaz chauds

Type Nb de

modules

ICF 20 6 4 1 25 Soudage bout à bout DIN-EN 10220 ICFS 2 0 ICFF 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 9,2 20, 2

ICF 20 6 4 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 I CFO 20 ICFB 20 ICFS 20 9,2 20,2

ICF 20 6 4 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFB 20 ICFS 20 9,4 20, 7

ICF 20 6 4 1 25 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 IC FF 20E ICFE 20 ICFO 20 ICFB 2 0 ICFS 20 9,3 20,5

ICF 20 6 4 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 I CFF 20E ICFE 2 0 ICFO 20 ICFB 20 ICFS 20 9,5 2 0,9

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N ° de code

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

027L3028

027L3029

027 L3124

027L30 32

027L3033

Application 8 : électrovanne - conduites de liquide et gaz chauds

Type Nb de

modules

ICF 15 4 8 ½ 15 Soudage bout à bout ANSI (B 36.10) IC FS 15* I CFF 15 * ICFE 20 I CFO 20 5,7 12 ,6

ICF 15 4 8 ¾ 20 Soudage bout à bout ANSI (B 36.10) I CFS 15* I CFF 15 * ICFE 20 ICFO 20 5,7 12 ,6

ICF 20 4 8 ¾ 20 Soudage bout à bout ANSI (B 36.10) I CFS 20 ICFF 20 ICFE 20 ICF O 20 6,3 13, 9

ICF 15 4 8 ½ 15 Soudage bout à bout DIN-EN 10220 IC FS 15* IC FF 15* ICFE 20 IC FO 20 5,7 12 ,6

ICF 15 4 8 ½ 15 Soudage bout à bout DIN-EN 10220 IC FS 15* IC FF 15* ICFE 20 ICFN 20 6,8 15 ,0 027 L4579

ICF 15 4 8 ¾ 20 Soudage bout à bout DIN-EN 10220 ICF S 15* I CFF 15* I CFE 20 ICFO 20 5,7 12 ,6

ICF 15 4 8 ¾ 20 Soudage bout à bout DIN-EN 10220 ICF S 15* I CFF 15* I CFE 20 I CFN 20 6,8 15, 0 0 27L4574

ICF 20 4 8 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 7,2 15 ,8

ICF 25 4 8 1 25 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 2 5 12 ,4 27, 3

ICF 20 4 8 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 2 0 ICFF 20 ICFE 20 ICFO 20 6,3 13,9

ICF 25 4 8 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 2 5 ICFF 25 ICFE 25 ICFB 25 14,5 31,9

ICF 25 4 8 1½ 40 Soudage bout à bout DIN-EN 10220 I CFS 25 ICFF 2 5 ICFE 25 ICFB 25 14,5 31,9

ICF 15 4 8 ½ 15 Tuyau ﬁleté (ANSI B 1.20.1) IC FS 15* I CFF 15* ICFE 20 ICFO 20 5, 7 12 ,6

ICF 15 4 8 ½ 15 Soudure par emboîtement, ANSI (B 16.11) I CFS 15* I CFF 15* IC FE 20 ICFO 20 5,7 12 ,6

ICF 15 4 8 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) I CFS 15 * I CFF 15* ICFE 20 ICFO 20 5,7 12, 6 0 27L 4611

ICF 20 4 8 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E I CFE 20 ICFO 20 6,6 14,5

ICF 20 4 8 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20 E ICFE 20 I CFO 20 6,7 14, 7

ICF 20 4 8 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFF 2 0E ICFE 20 ICFO 20 6,7 14, 7

ICF 15 4 8

* Module ﬁxe L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N° de c ode

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

027L4533

027L4535

027L30 62

027L4532

027L4520

027L30 60

027L405 4

027 L30 61

027L4133

027L40 59

027L4534

027L4526

027L3366

027L30 64

7

⁄8

22 Brasage ANSI B 16.22 ICF S 15* IC FF 15* IC FE 20 ICFO 20 5,7 12 ,6

7

⁄8 22 Brasage DIN-EN 1254-1 IC FS 15* I CFF 15* ICFE 20 ICFO 20 5,7 12, 6

027L30 65

027L4536

027L4537

28 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Injection de liquide

Application 5 : Injection de liquide (extension)

Type Nb de

modules

ICF 20 6 5MA ¾ 20 Soudage bout à bout ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 I CFO 20 ICM 20 -A ICFS 20 9,6 21,1 027L 3037

ICF 20 6 5M B ¾ 20 Soudage bout à bout ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 2 0-B ICFS 2 0 9,9 2 1,8 027L3 043

ICF 25 6 5MA 1¼ 32 Soudage bout à bout ANSI (B 36.10) ICFS 2 5 ICFF 25 ICFE 25 ICFB 25 ICM 25-A ICFS 2 5 23,0 50, 6 027L4 043

ICF 20 6 5MA 33 ¾ 20 Soudage bout à bout DIN-EN 10220 IC FS 20 ICFF 20 ICFE 20 ICFO 20 ICM 2 0-A33 ICFS 20 10,1 22,2 027L33 67

ICF 20 6 5MA33 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20- 74 ICFE 20 ICFO 20 ICM 20 -A33 I CFS 20 9,8 21,6 0 27L3 151

ICF 20 6 5MA ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 I CFE 20 ICFO 20 ICM 20-A ICFS 20 9,8 21,6 027L30 34

ICF 20 6 5MA ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 I CFF 20-74 ICFE 20 I CFO 20 ICM 20 -A ICFS 20 9,8 21, 6 02 7L3147

ICF 20 6 5MB ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -B ICFS 20 9,8 21,6 0 27L3145

ICF 20 6 5MB 66 ¾ 20 Soudage bout à bout DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICF O 20 I CM 20-B66 I CFS 20 9,6 21,1 027L 3161

ICF 20 6 5MC ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 I CM 20-C ICFS 2 0 9,9 2 1,8 027L 3432

ICF 20 6 5MA 33 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -A33 IC FS 20 10,1 22,2 027L 3388

ICF 20 6 5MA33 1 25 Soudage bout à bout DIN-EN 10220 ICFS 2 0 IC FF 20 -74 ICFE 20 ICFO 20 ICM 20 -A33 ICFS 20 9,6 21,1 0 27L315 3

ICF 20 6 5MA 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A ICFS 20 9,8 2 1,6 027L3036

ICF 20 6 5HM A 1 25 Soudage bout à bout DIN-EN 10220 ICFS 2 0 ICFF 20 ICFE 20H I CFB 20 ICM 20-A ICFS 20 10,4 22,9 027L 3322

ICF 20 6 5MA 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 IC FF 20 -74 ICFE 20 ICFO 20 ICM 20-A ICFS 20 9, 8 21,6 027L3148

ICF 20 6 5M B 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -B ICFS 20 9, 6 21,1 027 L3042

ICF 20 6 5MB 1 25 Soudage bout à bout DIN-EN 10220 ICFS 2 0 IC FF 20 -74 ICFE 20 ICFO 20 ICM 20 -B ICFS 20 9,8 21,6 0 27L3149

ICF 20 6 5HMB 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H I CFB 20 ICM 20-B ICFS 20 11,4 25,1 027L 3325

ICF 20 6 5MB66 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 I CM 20-B66 I CFS 20 10,5 2 3,1 027L338 9

ICF 20 6 5MC 1 25 S oudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -C ICFS 20 9,9 21,8 027L 3047

ICF 20 6 5HMC 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 I CFE 20H ICFB 20 ICM 20 -C ICFS 20 11, 4 25,1 027L3328

ICF 25 6 5MA 1 25 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 2 5 ICM 25-A ICFS 25 22,8 50,2 027L403 8

ICF 25 6 5MA33 1¼ 32 Soudage bout à bout DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A33 ICFS 2 5 23,0 50, 6 027 L4171

ICF 20 6 5MB66 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20- B66 ICFS 20 9,6 21,1 027L 3374

ICF 20 6 5MC 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20- C ICFS 20 9,8 21, 6 027L3048

ICF 20 6 5HMB 1¼ 32 Soudage bout à bout DIN-EN 10220 IC FS 20 ICFF 20 ICFE 20-H ICFB 20 ICM 20 -B ICFS 20 10 ,3 22,7 027L339 0

ICF 20 6 5HMC 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H IC FB 20 I CM 20-C ICFS 20 10 ,3 22,7 027L3329

ICF 25 6 5MA 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 2 5 ICFF 25 ICFE 25 ICFB 25 ICM 25-A ICFS 25 23, 0 50,6 027 L4042

ICF 25 6 5M B 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-B ICFS 25 22,0 48,5 027L4 047

ICF 25 6 5MA 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25E ICFE 2 5 ICFB 25 ICM 25-A ICFS 25 21, 9 48,2 027L 4148

ICF 25 6 5MA 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A ICFS 2 5 22,2 48 ,9 02 7L4174

ICF 25 6 5MA33 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 IC FB 25 ICM 25-A33 ICFS 25 22,2 4 8,9 027 L4170

ICF 25 6 5M B 1½ 40 Soudage bout à bout DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-B ICFS 2 5 22,2 48 ,9 027L4 052

ICF 20 6 5MA33 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20 ICFO 20 ICM 20 -A33 I CFS 20 10,1 22, 2 0 27L315 4

ICF 20 6 5MA ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 2 0-A ICFS 20 10, 0 22,0 027L3038

ICF 20 6 5MB66 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 IC FF 20E ICFE 20 ICFO 20 ICM 20- B66 ICFS 20 10 ,5 23 ,1 027 L3159

ICF 20 6 5MB ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 I CFO 20 IC M 20-B ICFS 20 9,8 21,6 027L 3127

ICF 20 6 5MA33 1 25 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 ICFF 2 0-E ICFE 20 ICFO 20 I CM 20-A33 ICFS 20 10,1 2 2,2 027L 3391

ICF 20 6 5MA 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20 ICFO 20 ICM 20-A ICFS 20 10 ,1 22,2 027L304 0

ICF 20 6 5HMA 1 25 S oudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFF 20 E ICFE 20H ICFB 20 ICM 20-A ICFS 20 11 ,4 2 5,1 027L332 3

ICF 20 6 5MB66 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20 ICFO 20 ICM 20 -B66 ICFS 20 10 ,5 23 ,1 027L 3160

ICF 20 6 5MB 1 25 Soudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFF 2 0E ICFE 20 ICFO 20 I CM 20-B I CFS 20 10,0 22,0 027L 3045

ICF 20 6 5HMB 1 25 Soudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFF 20 E ICFE 20H ICFB 20 ICM 20 -B ICFS 20 11, 0 24,2 027L3326

ICF 20 6 5MC 1 25 S oudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFF 20 E ICFE 20 I CFO 20 ICM 20 -C ICFS 20 10, 0 22,0 027L 3051

ICF 20 6 5HMC 1 25 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 I CFF 20E ICFE 20H ICFB 20 IC M 20-C ICFS 2 0 10 ,0 22,0 027L3330

ICF 25 6 5MA 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 ICFB 25 ICM 25-A ICFS 2 5 2 3,1 50,8 027L4 039

ICF 25 6 5MA33 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25-E ICFE 25 ICFB 25 ICM 25-A33 ICFS 25 22,0 48,5 027 L4173

ICF 25 6 5MA 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) I CFS 25 I CFF 25E ICFE 25 ICFB 25 ICM 25-A ICFS 2 5 23,2 51,0 027L40 44

ICF 20 6 5MB66 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 IC FF 20-E ICFE 20 ICFO 20 I CM 20-B66 I CFS 20 10,5 23,1 027L339 2

ICF 25 6 5MB 1¼ 32 S oudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 2 5-E I CFE 25 ICFB 25 ICM 25-B I CFS 25 2 3,2 51,1 027L404 9

ICF 20 6 5MC 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 2 0 ICFF 20E ICFE 20 ICFO 20 ICM 20- C ICFS 20 10 ,1 22,2 027L3052

ICF 20 6 5HMB 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 I CFF 20-E ICFE 20 -H ICFB 20 IC M 20-B IC FS 20 11, 0 24, 2 027L3393

ICF 25 6 5MA 1½ 40 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 I CFF 20E ICFE 20H ICFB 20 IC M 20-C ICFS 20 11, 0 24,2 027L 3331

ICF 25 6 5MA33 1½ 40 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 2 5-E I CFE 25 ICFB 25 ICM 25-A33 I CFS 25 2 2,0 48,5 02 7L4172

ICF 25 6 5MA 1½ 40 Soudure par emboîtement, ANSI (B 16.11) I CFS 25 ICFF 25-E ICFE 25 ICFB 25 ICM 25-A33 ICFS 25 2 3,1 50,8 027 L4132

ICF 25 6 5MB 1½ 40 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25-E I CFE 25 ICFB 25 ICM 25-B I CFS 25 23,2 51,1 027L4053

* Module ﬁxe L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N° de c ode

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

AI251686497769fr-001201 | 29

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Injection de liquide

Application 12 : Injection de liquide (extension) - PWM

Type Nb de

modules

ICF 15 4 12 ¾ 20 Soudage bout à bout ANSI (B 36.10) IC FS 15* I CFF 15* I CFA 20 ICFS 20 6,2 13 ,7 02 7L4556

ICF 15 4 12 ½ 15 Soudage bout à bout DIN-EN 10220 ICF S 15* IC FF 15* IC FA 20 ICFS 20 6,2 13, 7 027L457 3

ICF 15 4 12 ¾ 20 Soudage bout à bout DIN-EN 10220 IC FS 15* I CFF 15* ICFA 2 0 ICFS 20 6,2 13 ,7 027 L4522

ICF 20 4 12 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 I CFA 20 ICFS 20 6,8 15 ,0 027L3 089

ICF 15 4 12 ½ 15 Soudure par emboîtement, ANSI (B 16.11) I CFS 15* I CFF 15 * IC FA 20 ICFS 20 6,2 13, 7 027L4528

ICF 15 4 12 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) IC FS 15* I CFF 15 * IC FA 20 ICFS 20 6,2 13, 7 0 27L4 613

ICF 20 4 12 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 2 0E IC FA 20 ICFS 20 6,8 15, 0 027L3 091

Application 14 : Injection de liquide (extension)

Type Nb de

modules

ICF 15 4 14MA ½ 15 Soudage bout à bout DIN-EN 10220 ICF S 15* IC FF 15* ICM 20-A ICFS 20 6, 8 15, 0 027 L4551

ICF 15 4 14MB ½ 15 Soudage bout à bout DIN-EN 10220 IC FS 15* I CFF 15 * ICM 20-B ICFS 20 6,8 15 ,0 027L4559

ICF 20 4 14MA33 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICM 20-A33 ICFS 20 7,3 1 6,1 027L 3394

ICF 15 4 14MA ¾ 20 Soudage bout à bout DIN-EN 10220 IC FS 15* I CFF 15* IC M 20-A I CFS 20 6,8 15,0 027L4525

ICF 20 4 14MA ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICM 20 -A I CFS 20 7, 3 16 ,1 027L30 95

ICF 15 4 14MB66 ¾ 20 Soudage bout à bout DIN-EN 10220 IC FS 15* I CFF 15 * ICM 20- B66 I CFS 20 6,8 15,0 027L4553

ICF 20 4 14MB66 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICM 20- B66 I CFS 20 7, 2 15, 8 02 7L4155

ICF 15 4 14MB ¾ 20 Soudage bout à bout DIN-EN 10220 I CFS 15* I CFF 15* ICM 20- B ICFS 20 6,8 15, 0 027L45 60

ICF 20 4 14 MA33 1 25 Soudage bout à bout DIN-EN 10220 I CFS 20 IC FF 20 I CM 20-A 33 ICFS 20 6,6 14,5 027L 3365

ICF 20 4 14MA 1 25 Soudage bout à bout DIN-EN 10220 ICFS 2 0 ICFF 20 ICM 20-A IC FS 20 7,3 16,1 027L3 097

ICF 20 4 14MB66 1 25 Soudage bout à bout DIN-EN 10220 ICFS 2 0 ICFF 20 ICM 20 -B66 ICFS 20 7, 2 15, 8 027L 3356

ICF 20 4 14MB 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 I CFF 20 I CM 20-B ICFS 20 7, 2 15, 8 027 L3103

ICF 20 4 14MC 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICM 20 -C ICFS 20 7, 2 15, 8 027 L3108

ICF 25 4 14MA 1 25 Soudage bout à bout DIN-EN 10220 ICFS 2 5 ICFF 25 ICM 25-A ICFS 25 15,5 34 ,1 0 27L4103

ICF 20 4 14MC 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICM 20- C ICFS 2 0 7,3 16 ,1 0 27L310 9

ICF 25 4 14MB 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICM 25-B IC FS 25 14,4 31,7 02 7L4 112

ICF 25 4 14MA 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICM 25-A ICFS 25 15, 4 33,9 027L410 7

ICF 25 4 14MA 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICM 25-A ICFS 25 15 ,3 33 ,7 02 7L4182

ICF 25 4 14MB 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 2 5 ICFF 25 ICM 25-B ICFS 25 15, 3 33,7 02 7L411 7

ICF 15 4 14MA ½ 15 Soudure par emboîtement, ANSI (B 16.11) ICF S 15* IC FF 15* ICM 20-A ICFS 20 6, 8 15, 0 027L4531

ICF 15 4 14MB ½ 15 Soudure par emboîtement, ANSI (B 16.11) IC FS 15* I CFF 15 * ICM 20- B I CFS 20 6,8 15,0 027L4583

ICF 15 4 14MB ¾ 20 Soudure par emboîtement, ANSI (B 16.11) I CFS 15 * IC FF 15* ICM 20- B I CFS 20 6,8 15,0 027 L4623

ICF 15 4 14MA ¾ 20 Soudure par emboîtement, ANSI (B 16.11) IC FS 15* I CFF 15 * ICM 20-A ICFS 2 0 6,8 15 ,0 02 7L4616

ICF 20 4 14MA ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 2 0E ICM 20- A ICFS 20 7,5 16 ,5 027L3 099

ICF 20 4 14MA 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 2 0 ICFF 20E ICM 20 -A ICFS 20 6,7 14 ,7 027 L3101

ICF 20 4 14MB 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 IC FF 20E ICM 20 -B ICFS 20 6,7 14 ,7 02 7L3106

ICF 25 4 14MB 1 25 Soudure par emboîtement, ANSI (B 16.11) I CFS 25 IC FF 25 I CM 25-B IC FS 25 14,4 31,7 027L41 88

ICF 25 4 14MB 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25- E ICM 25-B ICFS 25 17,3 38 ,1 02 7L4 114

ICF 25 4 14MB 1½ 40 Soudure par emboîtement, ANSI (B 16.11) ICFS 2 5 ICFF 25 -E ICM 25-B ICFS 2 5 16 ,6 36,6 0 27L 4118

ICF 20 4 14MC 1 25 Soudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFF 20 E ICM 20- C ICFS 20 6,7 14 ,7 0 27L 3112

ICF 25 4 14MA 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 2 5 ICF F 25E ICM 25-A ICFS 25 15 ,8 34, 8 027L 4104

ICF 20 4 14MC 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20 E ICM 20- C ICFS 20 7,4 16 ,3 0 27L 3113

ICF 25 4 14MA 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICF F 25E ICM 25-A ICFS 25 15 ,6 34,3 027 L4109

ICF 25 4 14MA 1½ 40 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E ICM 25-A ICFS 25 15, 8 34,8 02 7L4140

* Module ﬁxe L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N° de cod e

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N° de code

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

30 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Dégivrage par gaz chauds

Application 9 : Dégivrage par gaz chauds

Type Nb de

modules

ICF 20 4 9 ¾ 20 Soudage bout à bout ANSI (B 36.10) IC FS 20 ICFF 20 ICFE 20 ICFS 20 7, 2 15, 8 027L3069

ICF 15 4 9H ¾ 20 Soudage bout à bout ANSI (B 36.10) ICF S 15* IC FF 15* ICFE 20H ICFS 20 7, 2 15 ,4 027 L4554

ICF 15 4 9 ½ 15 Soudage bout à bout DIN-EN 10220 IC FS 15* I CFF 15 * ICFE 20 ICFS 20 6,3 13,9 02 7L4543

ICF 15 4 9H ½ 15 Soudage bout à bout DIN-EN 10220 I CFS 15* I CFF 15 * ICFE 20H ICFS 20 7, 2 15, 4 027 L4541

ICF 15 4 9 ¾ 20 Soudage bout à bout DIN-EN 10220 ICF S 15* IC FF 15* IC FE 20 ICFS 20 6,3 13,9 027L4571

ICF 20 4 9 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFS 20 6,7 14,7 0 27L312 0

ICF 15 4 9H ¾ 20 Soudage bout à bout DIN-EN 10220 IC FS 15* IC FF 15* ICFE 20H ICFS 20 7, 2 15 ,4 0 27L4521

ICF 20 4 9 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 IC FS 20 7, 2 15, 8 027L30 67

ICF 20 4 9H 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 H ICFS 20 8,2 18, 0 027L3333

ICF 25 4 9 1 25 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 IC FS 25 15,8 34,8 027L406 3

ICF 20 4 9 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFS 20 6,8 15, 0 027L30 68

ICF 20 4 9H 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFS 20 7, 6 16, 7 027L3334

ICF 25 4 9 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 2 5 ICFF 25 ICFE 25 ICFS 25 15, 7 34,5 027L40 67

ICF 25 4 9 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 I CFF 25 ICFE 25 ICFS 25 15 ,7 34,5 027L 4072

ICF 15 4 9 ½ 15 Soudure par emboîtement, ANSI (B 16.11) I CFS 15* I CFF 15* I CFE 20 ICFS 20 6,3 13, 9 027L4538

ICF 15 4 9H ½ 15 Soudure par emboîtement, ANSI (B 16.11) ICF S 15* IC FF 15* ICFE 20H ICFS 20 7, 2 15 ,4 027L4527

ICF 15 4 9 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) IC FS 15* IC FF 15* ICFE 20 IC FS 20 6,3 13,9 0 27L461 8

ICF 15 4 9H ¾ 20 Soudure par emboîtement, ANSI (B 16.11) IC FS 15* I CFF 15 * ICFE 20H ICFS 20 7, 2 15 ,4 0 27L4 612

ICF 20 4 9H ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFS 20 8,0 17, 6 027 L3351

ICF 20 4 9 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFS 20 7, 0 15 ,4 027L 3071

ICF 20 4 9H 1 25 S oudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20 E ICFE 20 H ICFS 20 8 ,1 17, 8 027L3336

ICF 25 4 9 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 2 5 ICFF 25E ICFE 2 5 ICFS 25 16 ,0 35,2 027L4 064

ICF 20 4 9 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 IC FF 20E ICFE 20 ICFS 20 7, 4 16, 3 027L3072

ICF 20 4 9H 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFS 20 7, 9 17,4 027L3337

ICF 25 4 9 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) I CFS 25 I CFF 25E ICFE 25 ICFS 25 16, 0 35,2 027L406 9

ICF 25 4 9 1½ 40 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 ICFS 25 16,1 35, 4 027 L4073

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N° de code

[in.] [mm] M1 M2 M3 M4 kg lbs

Dégivrage par gaz chauds (ICF 50 uniquement)

Application 47 : Dégivrage par gaz chauds - Électrovanne tout ou rien à 2 temps (ICF 50 uniquement)

Type Nb de

ICF 50 4 47 1½ 40 Soudure par emboîtement, ANSI (B 16.11) SVA -S 50* FIA 50 I CSH 50-32 SVA -S 50 25,8 56,8 027L 5070

ICF 50 4 47 1½ 40 Soudure par emboîtement, ANSI (B 16.11) SVA -S 50* FIA 50 ICSH 50 -40 SVA- S 50 2 5,8 56,8 027L 5071

ICF 50 4 47 2 50 Soudure par emboîtement, ANSI (B 16.11) SVA- S 50* FIA 50 ICSH 50- 40 S VA-S 50 25,8 56,8 027L 5072

ICF 50 4 47 2 50 Soudure par emboîtement, ANSI (B 16.11) SVA -S 50* FIA 50 ICSH 50 SVA -S 50 2 5,8 56,8 027L 5073

Application 48 : Dégivrage par gaz chauds - Électrovanne tout ou rien à 2 temps + régulation manuelle (ICF 50 uniquement)

Type Nb de

ICF 50 4 48 1½ 40 Soudure par emboîtement, ANSI (B 16.11) S VA-S 50* FIA 50 ICSH 5 0-32 REG -SB 50 25, 8 56,8 02 7L5074

* Module ﬁxe L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N ° de code

modules

[in.] [mm] M1 M2 M3 M4 kg lbs

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N ° de code

[in.] [mm] M1 M2 M3 M4 kg lbs

AI251686497769fr-001201 | 31

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Électrovanne - plusieurs évaporateurs

Application 11 : Électrovanne - plusieurs évaporateurs

Type Nb de

modules

ICF 20 4 11 ¾ 20 Soudage bout à bout ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFC 20 6,5 14,3 027L3085

ICF 15 4 11 ½ 15 Soudage bout à bout DIN-EN 10220 ICFS 15* IC FF 15* ICFE 20 ICFC 20 6,5 14, 3 027 L4539

ICF 15 4 11 ¾ 20 Soudage bout à bout DIN-EN 10220 I CFS 15* I CFF 15* I CFE 20 ICFC 20 6,5 14, 3 027L45 47

ICF 15 4 11H ¾ 20 Soudage bout à bout DIN-EN 10220 IC FS 15* I CFF 15 * ICFE 20 -H ICFC 20 7,2 15, 8 02 7L4546

ICF 20 4 11 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 2 0 6,4 14,1 027L4580

ICF 20 4 11 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 IC FC 20 6,4 14,1 02 7L3083

ICF 20 4 11H 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 IC FE 20H I CFC 20 8,0 17, 6 027L 3345

ICF 20 4 11 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 6,5 14 ,3 027 L3084

ICF 20 4 11H 1¼ 32 Soudage bout à bout DIN-EN 10220 IC FS 20 ICFF 20 ICFE 20H ICF C 20 7, 4 16, 3 027L33 46

ICF 25 4 11 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 14,9 32 ,8 027L4 094

ICF 25 4 11 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICF C 25 13, 7 30,1 027L4099

ICF 20 4 11 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 2 0 ICFF 20 E ICFE 20 ICFC 20 6 ,9 15, 2 027L30 87

ICF 20 4 11H 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20H ICFC 20 8,0 1 7,6 027L3348

ICF 20 4 11 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 IC FF 20E ICFE 20 ICFC 20 6,7 14, 7 027L 3088

ICF 20 4 11H 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 I CFF 20E ICFE 20H ICFC 20 7,4 16 ,3 027L3349

ICF 25 4 11 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 ICF C 25 13, 0 28,6 027 L4096

ICF 25 4 11 1½ 40 Soudure par emboîtement, ANSI (B 16.11) ICFS 2 5 ICFF 25E ICFE 2 5 IC FC 25 14,3 31,5 02 7L4100

Application 18 : Électrovanne - plusieurs évaporateurs

Type Nb de

modules

ICF 15 4 18H ¾ 20 Soudage bout à bout ANSI (B 36.10) IC FS 15* IC FF 15* ICFE 20 -H I CFN 20 7, 2 15 ,8 027L4572

ICF 15 4 18H ½ 15 Soudage bout à bout DIN-EN 10220 ICF S 15* IC FF 15* ICFE 20-H ICFN 20 7, 2 15 ,8 027 L4542

ICF 15 4 18H ¾ 20 Soudage bout à bout DIN-EN 10220 IC FS 15* I CFF 15 * ICFE 20 -H I CFN 20 7, 2 15 ,8 027L4550

ICF 20 4 18 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20E ICFE 20 ICFN 20 7, 3 16 ,0 027L3 438

ICF 25 4 18 1 25 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFN 25 15,8 34,8 027L 4175

ICF 25 4 18 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFN 25 16 ,6 36,5 02 7L4164

ICF 25 4 18 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 ICF F 25E IC FE 25 ICFN 2 5 16,6 36,5 027L4575

ICF 25 4 18 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFN 25 16,6 36,5 027L41 65

ICF 25 4 18 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25E I CFE 25 ICFN 2 5 16,6 36,6 027 L4177

ICF 15 4 18 ½ 15 Soudure par emboîtement, ANSI (B 16.11) I CFS 15 * IC FF 15* ICFE 20 ICFN 20 6,5 14, 3 027L4558

ICF 15 4 18H ½ 15 Soudure par emboîtement, ANSI (B 16.11) I CFS 15 * IC FF 15* ICFE 20 -H I CFN 20 7, 2 15 ,8 027L4557

ICF 15 4 18 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) IC FS 15* I CFF 15* ICFE 20 ICFN 20 6,5 14, 3 027L4 621

ICF 15 4 18H ¾ 20 Soudure par emboîtement, ANSI (B 16.11) I CFS 15* I CFF 15 * ICFE 20 -H I CFN 20 7, 2 15 ,8 027L 4620

ICF 15 4 18 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFN 2 0 8,0 1 7,6 027L3353

ICF 25 4 18 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 2 5 ICF F 25E ICFE 25 ICFN 2 5 16,9 37, 2 027 L4136

ICF 20 4 18H 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20H ICFN 20 8,0 17, 6 027L3354

ICF 20 4 18H 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 I CFF 20E ICFE 20H ICFN 20 8,0 17, 6 027L3355

ICF 25 4 18 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 ICFN 25 16,0 35, 2 02 7L4137

ICF 25 4 18 1½ 40 Soudure par emboîtement, ANSI (B 16.11) ICFS 2 5 ICFF 25E ICFE 2 5 ICFN 25 16,2 35 ,6 027 L4138

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N ° de code

[in.] [mm] M1 M2 M3 M4 kg lbs

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N ° de code

[in.] [mm] M1 M2 M3 M4 kg lbs

Liquide - PWM

Application 13 : Injection de liquide et alimentation en liquide - PWM

Type Nb de

modules

ICF 15 4 13 ¾ 20 Soudage bout à bout ANSI (B 36.10) I CFS 15 * IC FF 15* I CFA 20 ICFN 20 6,2 13, 7 027L4555

ICF 15 4 13 ¾ 20 Soudage bout à bout DIN-EN 10220 I CFS 15* I CFF 15 * I CFA 20 ICFN 20 6,2 13,7 027L4523

ICF 20 4 13 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFA 2 0 I CFN 20 6,8 15, 0 027 L3092

ICF 15 4 13 ½ 15 Soudure par emboîtement, ANSI (B 16.11) IC FS 15* IC FF 15* ICFA 20 ICFN 20 6,2 13 ,7 0 27L4529

ICF 15 4 13 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) I CFS 15* I CFF 15 * IC FA 20 ICFN 20 6,2 13,7 02 7L4614

ICF 20 4 13 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) I CFS 20 I CFF 20E IC FA 20 ICFN 20 6,8 15,0 027L309 4

ICF 15 4 13 / 22 Brasage DIN-EN 1254-1 IC FS 15* I CFF 15* ICFA 20 ICFN20 6, 2 13, 7 027L4582

* Module ﬁxe L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

32 | AI251686497769fr-001201

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N ° de code

[in.] [mm] M1 M2 M3 M4 kg lbs

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Conduites de retour

Application 41 : Conduites de retour - tout ou rien

Type Nb de

modules

ICF 50 4 41 1½ 40 Soudage bout à bout DIN-EN 10220 S VA-S 50* ICFB 50 I CLX 50 SVA-S 50 25,5 56 ,1 027 L5021

ICF 50 4 41 2 50 Soudage bout à bout DIN-EN 10220 SVA-S 5 0* ICFB 50 ICLX 50 SVA -S 50 25,5 5 6,1 027L502 3

ICF 50 4 41 1½ 40 soudure par emboîtement, ANSI (B 16.11) SVA -S 50* ICFB 50 ICLX 50 SVA -S 50 25,5 56 ,1 027 L5022

ICF 50 4 41 2 50 soudure par emboîtement, ANSI (B 16.11) SVA -S 50* ICFB 50 ICL X 50 SVA-S 5 0 2 5,5 5 6,1 027L5 024

ICF 65 3 41 2½ 65 Soudage bout à bout ANSI (B 36.19) SVA-S 65* ICLX 65 SVA-S 65 32,7 71,9 027L6522

ICF 65 3 41 3 80 Soudage bout à bout ANSI (B 36.19) S VA-S 65* ICLX 65 SVA- S 65 32,7 71,9 027L6524

ICF 65 3 41 2½ 65 Soudage bout à bout DIN-EN 10220 SVA-S 65* ICLX 65 SVA-S 65 32,7 71,9 027L6 521

ICF 65 3 41 3 80 Soudage bout à bout DIN-EN 10220 S VA-S 65* ICL X 65 SVA-S 65 32,7 71,9 027L6523

Application 42 : Conduites de retour - pression (température) - régulation mécanique

Type Nb de

modules

ICF 50 4 42S50 1½ 40 Soudage bout à bout DIN-EN 10220 SVA -S 50* ICFB 50 ICS 50 S VA-S 50 25,8 56, 8 027L 5001

ICF 50 4 42S32 1½ 40 Soudage bout à bout DIN-EN 10220 SVA -S 50* ICFB 50 ICS 50 -32 S VA-S 50 25,8 56, 8 027L5005

ICF 50 4 42S40 1½ 40 Soudage bout à bout DIN-EN 10220 SVA -S 50* ICFB 50 ICS 50 -40 S VA-S 50 25,8 56, 8 027L500 9

ICF 50 4 42S50 2 50 Soudage bout à bout DIN-EN 10220 SVA-S 5 0* ICFB 50 IC S 50 S VA-S 50 25,8 56, 8 027L50 03

ICF 50 4 42S32 2 50 Soudage bout à bout DIN-EN 10220 SVA-S 5 0* ICFB 50 IC S 50-32 S VA-S 50 25,8 56,8 027L 5007

ICF 50 4 42S40 2 50 Soudage bout à bout DIN-EN 10220 SVA-S 5 0* ICFB 50 ICS 50-4 0 SVA -S 50 25,8 56,8 0 27L 50 11

ICF 50 4 42S50 1½ 40 Soudure par emboîtement. ANSI (B 16.11) SVA -S 50* ICFB 50 ICS 50 SVA-S 50 2 5,8 56,8 027L 5002

ICF 50 4 42S32 1½ 40 Soudure par emboîtement. ANSI (B 16.11) SVA -S 50* ICFB 50 ICS 50 -32 SVA-S 50 25,8 56,8 027L 5006

ICF 50 4 42S40 1½ 40 Soudure par emboîtement. ANSI (B 16.11) SVA -S 50* ICFB 50 IC S 50-40 SVA- S 50 25,8 56,8 027 L5010

ICF 50 4 42S50 2 50 Soudure par emboîtement. ANSI (B 16.11) SVA-S 50* ICFB 50 I CS 50 SVA-S 50 25,8 56,8 027L 5004

ICF 50 4 42S32 2 50 Soudure par emboîtement. ANSI (B 16.11) SVA-S 50* ICFB 50 IC S 50-32 S VA-S 50 25, 8 56,8 027L50 08

ICF 50 4 42S40 2 50 Soudure par emboîtement. ANSI (B 16.11) SVA-S 50* ICFB 50 ICS 50- 40 SVA -S 50 25,8 56,8 0 27L5 012

ICF 65 3 42S65 2½ 65 Soudage bout à bout ANSI (B 36.19) S VA-S 65* ICS 65 SVA-S 65 33,3 73,3 027L65 02

ICF 65 3 42S40 2½ 65 Soudage bout à bout ANSI (B 36.19) S VA-S 65* ICS 65-4 0 SVA-S 65 33, 3 73,3 027L 6506

ICF 65 3 42S80 2½ 65 Soudage bout à bout ANSI (B 36.19) S VA-S 65* ICS 80 S VA-S 65 33, 3 73,3 027L6510

ICF 65 3 42S65 3 80 Soudage bout à bout ANSI (B 36.19) S VA-S 65* ICS 65 SVA-S 65 33,3 73,3 027L650 4

ICF 65 3 42S40 3 80 Soudage bout à bout ANSI (B 36.19) S VA-S 65* ICS 65-4 0 SVA-S 65 33, 3 73,3 027L6 508

ICF 65 3 42S80 3 80 Soudage bout à bout ANSI (B 36.19) S VA-S 65* ICS 80 SVA-S 65 33,3 73,3 027L 6512

ICF 65 3 42S65 2½ 65 Soudage bout à bout DIN-EN 10220 SVA-S 65* I CS 65 SVA-S 65 33,3 73,3 027L6501

ICF 65 3 42S40 2½ 65 Soudage bout à bout DIN-EN 10220 SVA-S 65* ICS 65-4 0 SVA-S 65 33, 3 73,3 027L6505

ICF 65 3 42S80 2½ 65 Soudage bout à bout DIN-EN 10220 SVA-S 65* IC S 80 SVA-S 65 33,3 73,3 027L 6509

ICF 65 3 42S65 3 80 Soudage bout à bout DIN-EN 10220 SVA-S 65* IC S 65 SVA-S 65 33,3 73,3 027 L6503

ICF 65 3 42S40 3 80 Soudage bout à bout DIN-EN 10220 SVA-S 65* ICS 65-40 SVA-S 65 33,3 73,3 027L6 507

ICF 65 3 42S80 3 80 Soudage bout à bout DIN-EN 10220 SVA-S 65* IC S 80 S VA-S 65 33, 3 73,3 02 7L6 511

Tous les modules ICS sont des versions à 3 pilotes. Ils sont fournis avec deux bouchons obturateurs (A) et un bouchon d’étanchéité (B) (voir page 9).

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N ° de code

[in.] [mm] M1 M2 M3 M4 kg lbs

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N ° de code

[in.] [mm] M1 M2 M3 M4 kg lbs

* Module ﬁxe L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

AI251686497769fr-001201 | 33

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Conduites de retour

Application 43 : Conduites de retour - pression (température) - régulation électronique

Type Nb de

modules

ICF 50 4 43MA 1½ 40 Soudage bout à bout DIN-EN 10220 SVA- S 50* I CFB 50 ICM 50 - A S VA-S 50 24, 8 54, 6 0 27L5 013

ICF 50 4 43MB 1½ 40 Soudage bout à bout DIN-EN 10220 SVA-S 5 0* ICFB 50 ICM 5 0 - B SVA -S 50 24,8 5 4,6 027 L50 17

ICF 50 4 43MA 2 50 Soudage bout à bout DIN-EN 10220 S VA-S 50* ICFB 50 ICM 50 - A SVA -S 50 24,8 54, 6 0 27L5 015

ICF 50 4 43MB 2 50 Soudage bout à bout DIN-EN 10220 SVA -S 50* ICFB 50 ICM 50 - B S VA-S 50 24, 8 54,6 027L 5019

ICF 50 4 43MA 1½ 40 Soudure par emboîtement, ANSI (B 16.11) SVA -S 50* ICFB 50 I CM 50 - A SVA -S 50 24,8 54, 6 02 7L5014

ICF 50 4 43MB 1½ 40 Soudure par emboîtement, ANSI (B 16.11) S VA-S 50* ICFB 50 ICM 50 - B S VA-S 50 24, 8 54, 6 02 7L5018

ICF 50 4 43MA 2 50 Soudure par emboîtement, ANSI (B 16.11) SVA -S 50* ICFB 50 ICM 50 - A S VA-S 50 24, 8 5 4,6 0 27L5016

ICF 50 4 43MB 2 50 Soudure par emboîtement, ANSI (B 16.11) S VA-S 50* ICFB 50 ICM 50 - B S VA-S 50 24, 8 54,6 027L5020

ICF 65 3 43MA 2½ 65 Soudage bout à bout ANSI (B 36.19) SVA-S 65* ICM 65 - A S VA-S 65 32,9 72,4 027L6 514

ICF 65 3 43MB 2½ 65 Soudage bout à bout ANSI (B 36.19) SVA-S 65* ICM 65 - B SVA-S 65 32,9 72,4 027L6518

ICF 65 3 43MA 3 80 Soudage bout à bout ANSI (B 36.19) SVA-S 65* ICM 65 - A S VA-S 65 32,9 72,4 027L6 516

ICF 65 3 43MB 3 80 Soudage bout à bout ANSI (B 36.19) SVA-S 65* ICM 65 - B SVA-S 65 32,9 72,4 027L 6520

ICF 65 3 43MA 2½ 65 Soudage bout à bout DIN-EN 10220 SVA-S 65* ICM 65 - A SVA-S 65 32,9 72,4 0 27L6 513

ICF 65 3 43MB 2½ 65 Soudage bout à bout DIN-EN 10220 SVA-S 65* ICM 65 - B SVA-S 65 32,9 72,4 027 L6517

ICF 65 3 43MA 3 80 Soudage bout à bout DIN-EN 10220 SVA-S 65* ICM 65 - A S VA-S 65 32,9 72,4 027L 6515

ICF 65 3 43MB 3 80 Soudage bout à bout DIN-EN 10220 SVA-S 65* ICM 65 - B SVA-S 65 32,9 72,4 027L 6519

Application 44 : Électrovanne tout ou rien à 2 temps + régulation manuelle

Type Nb de

modules

ICF 50 4 44 1½ 40 Soudage bout à bout DIN-EN 10220 SVA- S 50* I CFB 50 I CLX 50 REG -SB 50 25,5 56 ,1 027L50 45

ICF 50 4 44 2 50 Soudage bout à bout DIN-EN 10220 SVA -S 50* ICFB 50 ICL X 50 REG-S B 50 25,5 56,1 027L5046

ICF 50 4 44 1½ 40 Soudure par emboîtement, ANSI (B 16.11) SVA- S 50* I CFB 50 I CLX 50 REG -SB 50 25,5 56 ,1 027L5 047

ICF 50 4 44 2 50 Soudure par emboîtement, ANSI (B 16.11) S VA-S 50* ICFB 50 ICL X 50 REG -SB 50 25,5 56 ,1 027 L5048

Appl.N°Dimension raccord Type de raccordement

[in.] [mm] M1 M2 M3 M4 kg lbs

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N° de cod e

[in.] [mm] M1 M2 M3 M4 kg lbs

Emplacement de module Poids N° de c ode

Application 45 : Pression (température) - régulation mécanique + régulation manuelle

Type Nb de

modules

ICF 50 4 45S50 1½ 40 Soudage bout à bout DIN-EN 10220 SVA -S 50* ICFB 50 ICS 50 RE G-SB 50 25,8 56,8 027L5025

ICF 50 4 45S32 1½ 40 Soudage bout à bout DIN-EN 10220 SVA -S 50* ICFB 50 ICS 50 -32 REG -SB 50 25,8 56,8 027L5029

ICF 50 4 45S40 1½ 40 Soudage bout à bout DIN-EN 10220 SVA -S 50* ICFB 50 IC S 50-40 RE G-SB 50 25,8 56,8 027L5033

ICF 50 4 45S50 2 50 Soudage bout à bout DIN-EN 10220 SVA-S 5 0* ICFB 50 IC S 50 R EG-SB 50 25,8 56,8 027L5 027

ICF 50 4 45S32 2 50 Soudage bout à bout DIN-EN 10220 SVA-S 5 0* ICFB 50 ICS 50-32 REG-S B 50 25,8 56,8 027L 5031

ICF 50 4 45S40 2 50 Soudage bout à bout DIN-EN 10220 SVA-S 5 0* ICFB 50 ICS 50-4 0 REG-SB 50 25,8 56,8 027L5035

ICF 50 4 45S50 1½ 40 Soudure par emboîtement, ANSI (B 16.11) S VA-S 50* ICFB 50 ICS 50 R EG-SB 50 25,8 56,8 027L5026

ICF 50 4 45S32 1½ 40 Soudure par emboîtement, ANSI (B 16.11) S VA-S 50* ICFB 50 ICS 50 -32 RE G-SB 50 25,8 56,8 027L5030

ICF 50 4 45S40 1½ 40 Soudure par emboîtement, ANSI (B 16.11) S VA-S 50* ICFB 50 IC S 50-40 RE G-SB 50 25,8 56,8 027L503 4

ICF 50 4 45S50 2 50 Soudure par emboîtement, ANSI (B 16.11) SVA-S 50* ICFB 50 I CS 50 REG-SB 50 2 5,8 56,8 027L502 8

ICF 50 4 45S32 2 50 Soudure par emboîtement, ANSI (B 16.11) SVA-S 50* ICFB 50 IC S 50-32 REG -SB 50 25,8 56,8 027L5032

ICF 50 4 45S40 2 50 Soudure par emboîtement, ANSI (B 16.11) SVA-S 50* ICFB 50 ICS 50- 40 REG-SB 5 0 25,8 56, 8 027L5 036

ICF 65 3 45S65 3 65 Soudage bout à bout DIN-EN 10220 SVA-S 65* ICS 65 R EG-SB 65 33,3 73, 3 027L652 5

ICF 65 3 45S65 3 65 Soudage bout à bout DIN-EN 10220 SVA-S 65* ICS 80 R EG-SB 65 33,3 73,3 027L 6526

Appl.N°Dimension raccord Type de raccordement Emplacement de module Poids N° de cod e

[in.] [mm] M1 M2 M3 M4 kg lbs

Application 46 : Pression (température) - Régulation électronique + régulation manuelle

Type Nb de

modules

ICF 50 4 46MA 1½ 40 Soudage bout à bout DIN-EN 10220 SVA-S 5 0* ICFB 50 ICM 50 -A REG -SB 50 24,8 5 4,6 027L50 37

ICF 50 4 46MB 1½ 40 Soudage bout à bout DIN-EN 10220 S VA-S 50* ICFB 50 ICM 50 -B R EG-SB 50 24, 8 54, 6 027L 5041

ICF 50 4 46MA 2 50 Soudage bout à bout DIN-EN 10220 SVA -S 50* ICFB 50 ICM 50-A RE G-SB 50 24, 8 54,6 027L5039

ICF 50 4 46MB 2 50 Soudage bout à bout DIN-EN 10220 SVA-S 50* ICFB 50 I CM 50-B REG -SB 50 24,8 54, 6 02 7L5043

ICF 50 4 46MA 1½ 40 soudure par emboîtement, ANSI (B 16.11) SVA -S 50* ICFB 50 ICM 50-A RE G-SB 50 24, 8 54,6 027L503 8

ICF 50 4 46MB 1½ 40 soudure par emboîtement, ANSI (B 16.11) SVA -S 50* ICFB 50 ICM 50-B R EG-SB 50 24, 8 5 4,6 027L5042

ICF 50 4 46MA 2 50 soudure par emboîtement, ANSI (B 16.11) SVA-S 50* ICFB 50 ICM 50 -A REG -SB 50 24,8 5 4,6 02 7L5040

ICF 50 4 46MB 2 50 soudure par emboîtement, ANSI (B 16.11) S VA-S 50* ICFB 50 ICM 50- B RE G-SB 50 24, 8 54,6 027 L5044

Tous les modules ICS sont des versions à 3 pilotes. Ils sont fournis avec deux bouchons obturateurs (A) et un bouchon d’étanchéité (B) (voir page 9).

Appl.N°Dimension raccord Type de raccordement

[in.] [mm] M1 M2 M3 M4 kg lbs

Emplacement de module Poids N ° de code

* Module ﬁxe L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

34 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Divers

Application 90 : Divers

Type Nb de

ICF 20 4 90 ¾ 20 Soudage bout à bout ANSI (B 36.10) ICFS 20 ICFF 20E ICFE 20 ICFN 20 7,2 15, 8 027L3371

ICF 20 6 90 1 25 Soudage bout à bout ANSI (B 36.10) I CFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFB 20 10,2 2 2,5 027L3 420

ICF 20 6 90 1 25 Soudage bout à bout ANSI (B 36.10) I CFS 20 ICFF 20 ICFE 20 ICFS 20 ICFB 20 ICFB 20 9,7 21,4 027L 3421

ICF 20 4 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFR 20A ICFF 20 IC FA 20 ICFN 20 6,4 14,1 027 L3156

ICF 20 4 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFR 20A ICFF 20 ICFE 20 ICFN 20 6,4 14,1 02 7L3155

ICF 20 4 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFN 20 7, 2 15, 8 027L 3379

ICF 20 4 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFW 20-D ICFE 20 ICFS 20 5,9 13 ,0 027L 3385

ICF 20 4 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFB 20 ICFC 20 5,9 13, 0 027L 3141

ICF 20 4 99 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFB 20 6,2 13, 7 0 27L312 2

ICF 20 4 99 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 6,1 13 ,4 027 L3359

ICF 20 4 99 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 I CFR 20A 6,7 14, 8 027 L3700

ICF 20 4 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFB 20 I CFN 20 6,7 14,8 027 L3405

ICF 15 4 90 ½ 15 Soudage bout à bout DIN-EN 10220 ICFS 15* I CFF 15* ICFB 20 ICFN 20 6,7 14,8 027L4581

ICF 15 4 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICF S 15* IC FF 15* ICFR 20A ICFN 20 7,2 15 ,8 027L4576

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFA 20 I CFS 20 9,4 20,7 027L3 053

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 I CFA 20 ICFC 20 ICFB 20 IC FS 20 9,9 21, 8 027L 3056

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 2 0-A ICFN 20 9, 7 21,3 027L3372

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFB 20 ICFR 20-A ICFN 20 9,7 21,3 027L3133

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFR 20A 9,4 20,7 02 7L314 4

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICM 20- C ICFS 20 9,7 2 1,3 0 27L315 2

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFS 20 ICFC 20 9,8 2 1,6 027L33 60

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 IC FB 20 ICF C 20 ICFE 20 I CFO 20 ICFS 20 ICFB 20 6,2 13, 6 027L 3121

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFB 20 IC FS 20 9,6 21,1 027L3387

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 I CFR 20A ICF W 20D 9,1 20 ,1 027L 3368

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFC 20 I CFR 20A ICFS 20 10,2 22,5 027L 3386

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 IC M 20B ICFS 20 9,7 21, 4 027L3397

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFS 20 9,4 20,7 027L 3424

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20B ICFN 20 9, 6 21,1 027L3425

ICF 20 6 99 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFR 20A 9,4 20,7 02 7L3701

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20E ICFE 20 ICFN 20 ICFR 20B ICFW 20 D 9,1 20,1 027L3439

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFW 20 D ICFS 20 9,1 2 0,1 027 L34 41

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFB 20 ICFN 20 9,4 20,7 027L 3446

ICF 20 6 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B I CFW 20D 9,1 2 0,1 0 27L3447

ICF 20 4 90 1 25 Soudage bout à bout DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 I CFN 20 6,7 14,7 027 L3134

ICF 20 4 90 1 25 Soudage bout à bout DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 I CFN 20 6,7 14,8 027 L3134

ICF 20 4 90 1 25 Soudage bout à bout DIN-EN 10220 I CFS 20 ICFF 20 I CFE 20-H ICFN 20 7,2 15,9 027L3380

ICF 20 6 90 1 25 Soudage bout à bout DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICF O 20 IC FA 20 I CFS 20 9, 8 21,6 027L3361

ICF 20 6 90 1 25 Soudage bout à bout DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFB 20 9,1 20,0 027L33 63

ICF 20 6 90 1 25 Soudage bout à bout DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20H I CFC 20 ICFR 20B ICF W 20D 12,0 26,4 027L3376

ICF 20 6 90 1 25 Soudage bout à bout DIN-EN 10220 I CFS 20 IC FF 20E ICFE 20H ICFC 20 I CFR 20B I CFW 20D 11, 5 25,3 027L3375

* Module ﬁxe L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

Appl.N°Dimension raccord Type de raccordement

modules

[in.] [mm]

Emplacement de module Poids N° de code

M1 M2 M3 M4 M5 M6 kg lbs

AI251686497769fr-001201 | 35

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Divers

Application 90 : Divers

Type Nb de

ICF 20 6 90 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 IC FC 20 IC FB 20 IC FS 20 9,4 20,7 0 27L312 3

ICF 25 6 90 1 25 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICF C 25 ICFR 25B I CFW 25D 23, 6 51,9 02 7L4168

ICF 25 6 90 1 25 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICF C 25 I CFS 25 ICFB 25 22,0 48,4 0 27L4151

ICF 20 6 90 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 IC FC 20 I CFR 20A ICF W 20D 9,0 19,8 027L3369

ICF 20 6 90 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 IC FA 20 ICF C 20 9,6 21,1 027L3396

ICF 20 6 90 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 IC FF 20E ICFE 20H ICFC 20 ICFR 2 0A ICFB 20 9, 7 21,4 027L3423

ICF 20 6 90 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20B ICFN 20 9,6 21,1 027L342 6

ICF 25 6 90 1 25 Soudage bout à bout DIN-EN 10220 ICFS 25 I CFF 25E ICFE 25 ICFC 25 I CFR 25B ICFB 25 23,6 52,0 02 7L4176

ICF 25 6 90 1 25 Soudage bout à bout DIN-EN 10220 ICFS 25 I CFF 25E ICFE 25 ICFC 25 I CFR 25B ICFF 2 5 23, 8 52,4 027L45 77

ICF 25 6 90 1 25 Soudage bout à bout DIN-EN 10220 ICFS 25 I CFF 25E ICFE 25 ICFN 25 ICFR 2 5B I CFW 25D 22,7 4 9,9 027 L4186

ICF 25 6 90 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICF C 25 ICFR 25B ICFB 2 5 2 1,7 4 7,7 02 7L4143

ICF 25 6 90 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 I CFF 25E IC FE 25 ICFC 25 I CFR 25B ICFW 2 5D 22,7 49,9 027L 4160

ICF 25 6 90 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICF C 25 ICFR 25B I CFW 25D 21,9 48,2 0 27L4161

ICF 25 6 90 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 I CFF 25E ICFE 25 ICFC 2 5 ICFB 2 5 ICFS 25 21,9 48,2 0 27L4162

ICF 25 6 90 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 -E ICFE 25 ICFC 25 ICFR 25B ICFB 25 22,7 4 9,9 02 7L4178

ICF 25 6 90 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 I CFC 25 ICFR 25A I CFW 25D 23,6 51,9 02 7L4157

ICF 25 6 90 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICF W 25D 23, 6 51,9 02 7L4166

ICF 25 6 90 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 I CFC 25 ICFR 25B ICFW 2 5D 21,7 47,7 027L4167

ICF 25 4 90 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICM 25A ICFB 25 14,9 32 ,8 027 L4185

ICF 25 4 90 1½ 40 Soudage bout à bout DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFR 2 5A 16,1 35,4 027L419 2

ICF 20 4 90 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICM 20 -A33 ICFB 20 7, 2 15 ,8 027L 3362

ICF 20 4 90 1 25 Soudure par emboîtement, ANSI (B 16.11) I CFR 20A ICFF 20E ICFE 20 ICFN 20 7,2 15 ,8 027 L4179

ICF 20 4 90 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFR 20B IC FF 20E ICFE 20H ICFN 20 7, 9 17, 4 027L4578

ICF 20 4 90 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFB 20 ICFF 20 ICFE 20 ICFN 20 7, 0 15, 4 027L335 7

ICF 25 4 90 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFB 25 ICFF 2 5E ICFE 25 ICFN 25 14 ,1 31,0 027 L4149

ICF 25 4 90 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E ICFB 25 ICF R 25A 16 ,1 35 ,5 027 L4180

ICF 25 4 90 1½ 40 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 IC FF 25E ICFB 25 ICFR 25A 16,1 35,5 02 7L4181

ICF 20 6 90 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 I CFA 20 ICFS 20 9,3 20,5 027L3 055

ICF 20 6 90 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFA 2 0 ICFC 20 IC FB 20 ICFS 20 9,9 21, 8 027L30 58

ICF 20 6 90 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 I CFB 20 ICFN 20 9,4 20,7 027L 3150

ICF 20 6 90 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFW 20S ICFS 20 10,4 22,9 027L4153

ICF 20 6 90 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E IC FE 20H ICFC 20 ICFW 20S ICFS 20 11, 5 25,3 027L3377

ICF 25 6 90 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 I CFB 25 ICFS 25 23,1 50, 8 0 27L4156

ICF 25 6 90 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFW 2 5S ICFS 2 5 25,1 55,2 0 27L415 8

ICF 20 6 90 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E I CFE 20H ICFC 20 ICFB 20 ICFS 20 10,5 23,1 027L3378

ICF 20 6 90 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFF 20E I CFE 20H ICFC 20 ICFW 20S ICFS 20 10,5 2 3,1 0 27L415 2

ICF 25 6 90 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFW 2 5S ICFS 2 5 25,1 55,2 0 27L415 4

ICF 25 6 90 1½ 40 Soudure par emboîtement, ANSI (B 16.11) ICFS 25 IC FF 25E ICFE 25 ICF C 25 ICFW 2 5S IC FS 25 25,1 55,2 027L 4159

ICF 20 4 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFB 20 ICFD 20 ICFE 20 ICFB 20 12,4 27, 3 027L3483

ICF 20 4 90 1 25 Soudage bout à bout DIN-EN 10220 ICFB 20 ICFD 20 ICFE 20 ICFB 20 12,4 27, 3 027L3484

ICF 20 4 90 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFB 20 ICFD 20 ICFE 20 ICFB 20 12,4 27, 3 027L3485

ICF 20 4 90 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFD 20 ICFE 20 ICFN 20 12 ,1 26,7 027 L3 711

ICF 20 6 90 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 I CFB 20 ICFS 20 15,0 33,1 027L3463

ICF 20 6 90 1 25 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 IC FB 20 ICFS 20 15,0 33,1 027L 3464

ICF 20 6 90 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 IC FB 20 ICFS 20 15,0 33,1 02 7L3465

Remarque !

Pour des applications spéciales qui ne peuvent pas être couvertes par les n° de code ICF prédéﬁnis, utiliser le logiciel Coolselector®2 ou contacter votre distributeur local Danfoss.

http://refrigerationandairconditioning.danfoss.com/support-center/apps-and-software/coolselector/

Avant de concevoir des conﬁgurations « non standard », des restrictions de base concernant l’emplacement des modules fonctionnels doivent être respectées (voir page 38)

L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément. Remarque : En cas d’utilisation dans des systèmes au CO2, les joints toriques du module ICM peuvent gonﬂer. Lors de l’entretien, il est donc recommandé d’installer de nouveaux joints toriques, avant d’installer à nouveau le module fonctionnel ICM dans le corps de vanne multi-fonctions ICF. L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

Appl.N°Dimension raccord Type de raccordement

modules

[in.] [mm]

Emplacement de module Poids N° de code

M1 M2 M3 M4 M5 M6 kg lbs

36 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Conduite de retour des condensats

Application 101D1P1 (Ammoniac): Vidange de liquide M2, clapet de retenue chargé sans électrovanne - 1 fermeture

Appl.

N°

Dimension raccord

[in.]

[mm] M1 M2 M3 M4 M5 M6 kg lbs

1¼

32

Type de raccordement

Soudure par emboîtement, ANSI (B 16.11)

ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICFS 20 ICFD 20 ICFB 20

Type

Nb de

modules

ICF 20 4 101 ¾ 20 ICF 20 4 101 1 25 ICF 20

4 101

Application 102D1 (Ammoniac): vidange de liquide M2 avec électrovanne, 2 vannes d’arrêt

Type

ICF 20 4 102 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFD 20 IC FE 20 ICFS 20 12. 7 28 027L3489 ICF 20 4 102 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFD 20 I CFE 20 IC FS 20 12. 7 28 027L349 0 ICF 20 4 102 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 2 0 ICFD 20 ICFE 20 ICFS 20 12.7 28 027L 3491 ICF 20 4 102 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFS 20 13 .2 29.1 027L3480 ICF 20 4 102 1 25 Soudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFD 20 ICFE 20 ICFS 20 13.1 29.1 027L3481 ICF 20 4 102 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFD 20 I CFE 20 IC FS 20 12. 5 2 7.6 027L3482

Nb de

modules

Dimension raccord

Appl.

N°

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement

Application 102D2 (CO): vidange de liquide M2 avec électrovanne, 2 vannes d’arrêt

Type

ICF 20 4 102 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFS 20 027L 3601 ICF 20 4 102 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFS 20 027L36 02 ICF 20 4 102 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 2 0 ICFD 20C ICFE 20 ICFS 20 02 7L36 12 ICF 20 4 102 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFD 20 C ICFE 20 I CFS 20 027L3 607 ICF 20 4 102 1 25 Soudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFD 20C ICFE 20 ICFS 20 027L3608

Nb de

modules

Dimension raccord

Appl.

N°

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement

Emplacement de module Poids

12. 6 2 7.7 027L 3628

12. 6 2 7.7

ICFC 20P1 12 .6 27. 7 027L3630

Emplacement de module Poids

N° de cod e

027L3629

N° de cod e

Application 103D1 (Ammoniac): vidange de liquide M4 avec électrovanne, 1 vannes d’arrêt

Type

ICF 20 4 103 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 12. 6 2 7.8 027L3 460 ICF 20 4 103 1 25 Soudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFB 20 ICFE 20 IC FD 20 12 .5 27. 8 0 27L3 461 ICF 20 4 103 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 11. 9 26.2 027L 3462

Nb de

modules

Dimension raccord

Appl.

N°

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement

Emplacement de module Poids

N° de cod e

Application 104D1 (Ammoniac): vidange de liquide M4 avec ﬁltre et électrovanne, 1 vanne d’arrêt

Type

ICF 15 4 104 ¾ 20 Soudage bout à bout DIN-EN 10220 I CFS 15 ICF F 15 ICFE 20 ICFD 20 13 .6 30 027L4589 ICF 20 4 104 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 I CFF 20 ICFE 20 ICFD 20 12 .1 26.7 027L3597

ICF 20 4 104 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 2 0 ICFF 20E ICFE 20 I CFD 20 12 .6 27. 7 0 27L3 170

Nb de

modules

Dimension raccord

Appl.

N°

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement

Emplacement de module Poids

N° de cod e

Application 104D2 (CO): vidange de liquide M4 avec ﬁltre et électrovanne, 1 vanne d’arrêt

Type

ICF 15 4 104 ¾ 20 Soudage bout à bout DIN-EN 10220 I CFS 15 ICF F 15 ICFE 20 I CFD 20C 027 L3 611

Nb de

modules

Dimension raccord

Appl.

N°

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement

Emplacement de module Poids

N° de cod e

Application 105D1 (Ammoniac): vidange de liquide M2 avec électrovanne, 1 vanne d’arrêt

Type

ICF 20 4 105 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFD 20 IC FE 20 ICFB 20 12.1 26.7 027L3486 ICF 20 4 105 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFD 20 I CFE 20 ICFB 20 12.1 26.7 027L3 487 ICF 20 4 105 1¼ 32 Soudage bout à bout DIN-EN 10220 ICFS 2 0 ICFD 20 ICFE 20 ICFB 20 12 .1 26.7 027L3488

Nb de

modules

Dimension raccord

Appl.

N°

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement

Emplacement de module Poids

N° de cod e

AI251686497769fr-001201 | 37

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Application 105D2 (CO): vidange de liquide M2 avec électrovanne, 1 vanne d’arrêt

Type

ICF 20 4 105 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 I CFB 20 027L3603 ICF 20 4 105 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 I CFB 20 027L360 4

Nb de

modules

Dimension raccord

Appl.

N°

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement

Emplacement de module Poids

N° de cod e

Application 106D1 (Ammoniac): vidange de liquide M2 avec électrovanne et ouverture manuel, 1 vanne d’arrêt

Type

ICF 20 4 106 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 12. 9 28.4 027L 3551 ICF 20 4 106 1 25 Soudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFD 20 ICFE 20 ICFO 2 0 12 .9 28.4 027L3496 ICF 20 4 106 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 12. 9 28.4 027L3 497

Nb de

modules

Dimension raccord

Appl.

N°

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement

Emplacement de module Poids

N° de cod e

Application 107D1 (Ammoniac): vidange de liquide M2 avec électrovanne et ouverture manuel, 2 vannes d’arrêt

Type

ICF 20 6 107 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 15. 7 34.5 027L3 498 ICF 20 6 107 1 25 Soudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFD 20 ICFE 20 ICFO 2 0 ICFB 20 I CFS 20 15 .7 34.5 027L 3499 ICF 20 6 107 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 15. 7 34.5 027L355 0

Nb de

modules

Dimension raccord

Appl.

N°

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement

Emplacement de module Poids

N° de cod e

Application 108D1 (Ammoniac): vidange de liquide M2 sans électrovanne, 2 vannes d’arrêt

Type

ICF 20 4 108 ¾ 20 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 IC FS 20 11. 9 26.2 027L 3558 ICF 20 4 108 1 25 Soudure par emboîtement, ANSI (B 16.11) IC FS 20 ICFD 20 I CFB 20 ICFS 20 11. 9 26. 2 027 L3559 ICF 20 4 108 1¼ 32 Soudure par emboîtement, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFS 2 0 11. 9 26 .2 027L 3560

Nb de

modules

Dimension raccord

Appl.

N°

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement

Emplacement de module Poids

N° de cod e

Application 109D2 (CO): vidange de liquide M2 avec électrovanne et arrêt/anti-retour - 1 vannes d’arrêt

Type

ICF 20 4 109 ¾ 20 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFN 20 027L3 609 ICF 20 4 109 1 25 Soudage bout à bout DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFN 20 0 27L3 610

Nb de

modules

Dimension raccord

Appl.

N°

[in.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Type de raccordement

Emplacement de module Poids

N° de cod e

Application 110D1P1 (Ammoniac): Vidange de liquide M2, clapet de retenue chargé sans électrovanne - 2 fermeture

Appl.

N°

Dimension raccord

[in.]

[mm] M1 M2 M3 M4 M5 M6 kg lbs

32

Type de raccordement

Soudure par emboîtement, ANSI (B 16.11)

Type

Nb de

modules

ICF 20 6 110 ¾ 20 ICF 20 6 110 1 25 ICF 20 6 110 1¼

L’ICAD et les bobines ne sont pas inclus et doivent être commandés séparément.

ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICFB 20 ICFS 20 ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICFB 20 ICFS 20 ICFS 20 ICFD 20 ICFB 20

Emplacement de module Poids

12. 6 2 7.7 027L362 5

ICFC 20P1

ICFB 20 ICFS 20

12. 6 2 7.7

12. 6 2 7.7 027L3627

N° de cod e

027L3626

AI251686497769fr-001201 | 38

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Emplacements possibles du module

Les emplacements de modules sont indiqués par M1, M2, M3, M4, M5 et M6. En ce qui concerne le débit de ﬂuide frigorigène, M1 est le plus proche de l’entrée.

ICF 15 avec quatre modules

Type de module de fonction À installer aux emplacements suivants ICFS Module vanne d’arrêt *(ICFS 15) *(ICFF 15) M4 ICFR Module pour vanne de régulation manuelle *(ICFS 15) *(ICFF 15) M4 ICFF Module ﬁltre *(ICFS 15) *(ICFF 15) ICFE Module électrovanne *(ICFS 15) *(ICFF 15) M3 ICFC Module clapet antiretour *(ICFS 15) *(ICFF 15) M4 ICFN Module vanne clapet antiretour *(ICFS 15) *(ICFF 15) M4 ICM Module pour vanne motorisée *(ICFS 15) *(ICFF 15) M3 ICFB Couvercle d’extrémité borgne *(ICFS 15) *(ICFF 15) M3 M4 ICFA Module détendeur électronique (pour ICF 20 uniquement) *(ICFS 15) *(ICFF 15) M3 ICFO Module d’ouverture manuelle *(ICFS 15) *(ICFF 15) M4 ICFW Module à souder *(ICFS 15) *(ICFF 15) M3 M4 ICFD Module de vidange (pour ICF 15 et 20 uniquement) *(ICFS 15) *(ICFF 15) M4

ICF 20 et ICF 25 avec quatre modules

Type de module de fonction À installer aux emplacements suivants ICFS Module vanne d’arrêt M1 M2 M3 M4 ICFR Module pour vanne de régulation manuelle M1 M2 M3 M4 ICFF Module ﬁltre M2 M4 ICFE Module électrovanne M3 ICFC Module clapet antiretour M4 ICFN Module vanne clapet antiretour M4 ICM Module pour vanne motorisée M1 M3 ICFB Couvercle d’extrémité borgne M1 M2 M3 M4 ICFA Module détendeur électronique (pour ICF 20 uniquement) M1 M3 ICFE20H Module électrovanne (pour ICF 20 uniquement) M1 M3 ICFO Module d’ouverture manuelle M4 ICFW Module à souder M1 M2 M3 M4 ICFD Module de vidange (pour ICF 15 et 20 uniquement) M2 M4

ICF 20 et ICF 25 avec six modules

Type de module de fonction À installer aux emplacements suivants ICFS Module vanne d’arrêt M1 M2 M3 M4 M5 M6 ICFR Module pour vanne de régulation manuelle M1 M2 M3 M4 M5 M6 ICFF Module ﬁltre M2 M4 M6 ICFE Module électrovanne M3 ICFC Module clapet antiretour M4 M6 ICFN Module vanne clapet antiretour M4 M6 ICM Module pour vanne motorisée M1 M3 M5 ICFB Couvercle d’extrémité borgne M1 M2 M3 M4 M5 M6 ICFA Module détendeur électronique (pour ICF 20 uniquement) M1 M3 M5 ICFE20H Module électrovanne (pour ICF 20 uniquement) M1 M3 M5 ICFO Module d’ouverture manuelle M4 ICFW Module à souder M1 M2 M3 M4 M5 M6 ICFD Module de vidange (pour ICF 15 et 20 uniquement) M2 M4 M6

ICF 50 avec quatre modules

Type de module de fonction À installer aux emplacements suivants SVA-S Module vanne d’arrêt *(SVA-S 50) M4 ICFB Couvercle d’extrémité borgne *(SVA-S 50) M2 FIA Module ﬁltre *(SVA-S 50) M2 ICS Module pour vanne servo-pilotée *(SVA-S 50) M3 ICM Module pour vanne motorisée *(SVA-S 50) M3 ICLX Module électrovanne à 2 temps *(SVA-S 50) M3 REG-SB Module pour vanne de régulation manuelle *(SVA-S 50) M4

ICF 65 avec trois modules

Type de module de fonction À installer aux emplacements suivants SVA-S Module vanne d’arrêt *(SVA-S 65) M4 ICFB Couvercle d’extrémité borgne *(SVA-S 65) FIA Module ﬁltre *(SVA-S 65) ICS Module pour vanne servo-pilotée *(SVA-S 65) M3 ICM Module pour vanne motorisée *(SVA-S 65) M3 ICLX Module électrovanne à 2 temps *(SVA-S 65) M3 REG-SB Module pour vanne de régulation manuelle *(SVA-S 65) M4

*) Le module est ﬁxe

Emplacement indisponible

39 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Commande d’accessoires Vanne d’arrêt de type SNV-ST

Description N° de code

G½ in (Qté 1) 148B3778

NPT-FPT 3/8 in (Qté 1)

Pour les autres types de SNV, voir la documentation : AI244986497087

Pour obtenir la liste complète des pièces détachées et des accessoires de l’ICF 15 à 65 (y compris les versions SS), veuillez consulter la partie AI242886444256

148B3747

ICAD 600A /ICAD 1200A

Description

ICAD 600A pour ICF 15 – 25

ICAD 1200A pour ICF 50 et 65

Kit de câbles Kit de câbles de 10 m

Kit de câbles Kit de câbles de 15 m

Connecteurs Jeu de connecteurs

Capuchon de protection

Détails ICAD : voir la documentation AI236186442940

N° de code

Avec câble de 1,5 m

027H9075

Sans câble

027H9120

Avec câble de 1,5 m 027H9077

Sans câble

027H9122

027H0427

027H0435

femelles 027H0430 Capuchon de protec-

tion pour l’ICAD

027H0431

Bobines

Type de vanne

Courant alternatif c.a.

ICFE

ICS/ICLX (MOPD < 21 bar)

Courant continu c.c.

ICFE/ICFA

ICS/ICLX (MOPD < 21 bar)

Bobines spéciales pour ICFE

Type de vanne

IP 67

Hz

N° de code

Avec boîte à bornes

IP 67

N° de code

Avec boîte à

bornes

IP 67

Avec

ﬁches

DIN**)

Annexe

n°*)

N° d’annexe

Indique la

tension et la

fréquence

TensionVFréquence

Hz

12 50 018F6706 15

24 50 018F6257 018F6707 018F7358 16

220-230 50 018F6251 018F6701 018F7351 31

115 60 018F6260 018F6710 20

12 018F6856 01

24 018F6857 02

Tension

V

Avec 1 m

de câble à 3

conducteurs

Fréquence

Consommation

électrique

Maintien : 10 W 21 VA

Appel : 44 VA

20 W

Consommation

électrique

Courant alternatif c.a.

ICFE

ICS/ICLX (MOPD < 21 bar)

Pour d’autres types de bobine, se reporter aux brochures techniques des vannes EVRA, AKVA, ICS ou ICLX.

24 50 018F6807 16

110 50 018F6811 22

220-230 50 018F6801 31

Maintien :

12 W

26 VA

Appel :

55 VA

AI251686497769fr-001201 | 40

44 mm

177 mm

133 mm

224 mm

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Dimensions

Cet exemple indique les dimensions maximales pour les stations de vannes ICF.

(5.2 in.)

(4 in.)

102 mm

(4.9 in.)

124 mm

(1.7 in.)

ICF 15-4

(7 in.)

50 mm

(2 in.)

(8.8 in.)

194 mm

(7.6 in.)

44 mm

(1.7 in.)

(7 in.)

177 mm

Danfoss

27H595_08-2017

41 | AI251686497769fr-001201

199 mm

(7.8 in.)

Danfoss

260 mm

180 mm

(17.3 in.)

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF.

27H213_08-2014

(10.2 in.)

ICF 15-4

(7.1 in.)

34 mm

(1.3 in.)

54 mm

(2.1 in.)

194.5 mm (7.7 in.)

440 mm

88 mm

(3.5 in.)

AI251686497769fr-001201 | 42

179 mm

87 mm

223 mm

44 mm

177 mm

27H596_08-2017

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF.

(7 in.)

99 mm

(3.9 in.)

ICF 20-4

(3.4 in.)

Danfoss

(8.8 in.)

(1.7 in.)

(7 in.)

220 mm

(8.7 in.)

(7 in.)

179 mm

44 mm

(1.7 in.)

177 mm

(7 in.)

43 | AI251686497769fr-001201

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF.

Danfoss

M27L0015_1

ICF 20-4

AI251686497769fr-001201 | 44

179 mm

87 mm

223 mm

44 mm

177 mm

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF.

(7 in.)

(3.4 in.)

ICF 20-6

Danfoss

27H597_08-2017

(8.8 in.)

(1.7 in.)

(7 in.)

290 mm

(11.4 in.)

44 mm (1.7 in.)

177 mm

(7 in.)

45 | AI251686497769fr-001201

Danfoss

M27L0016_1

260 mm

(10.2 in.)

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF.

ICF 20-6

AI251686497769fr-001201 | 46

Danfoss

M27L0051_1

252 mm

(9.9 in.)

58 mm

(2.3 in.)

70 mm

(2.8 in.)

266 mm (10.5 in.)

273 mm

(10.7 in.)

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF.

ICF 25-4

47 | AI251686497769fr-001201

252 mm

(9.9 in.)

59 mm

(2.3 in.)

70 mm

(2.8 in.)

356 mm (14.0 in.)

Danfoss

M27L0050_1

273 mm

(10.7 in.)

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF.

ICF 25-6

AI251686497769fr-001201 | 48

27L25_2015-09

460

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF.

(18.1 in.)

ICF 50-4

Danfoss

637

(25.1 in.)

70

(2.8 in.)

70

(2.8 in.)

49 | AI251686497769fr-001201

418

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

Dimensions (suite)

Cet exemple indique les dimensions maximales pour les stations de vannes ICF.

(16.5 in.)

ICF 65-3

Danfoss

27L26_2015-09

665

(26.2 in.)

84

(3.3 in.)

84

(3.3 in.)

AI251686497769fr-001201 | 50

Fiche technique | Station de vannes, ICF 15, ICF 20, ICF 25, ICF 50 et 65

AI251686497769fr-001201 | 51

AI251686497769fr-001201 | 52

Danfoss ICF 15, ICF 20, ICF 25, ICF 50, ICF 65 Data sheet [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
