Danfoss ICF 15, ICF 20, ICF 25, ICF 50, ICF 65 Data sheet

Datenblatt

Ventilstation ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

In der ICF-Ventilstation kommt nicht nur modernste Technologie zum Einsatz, ihr Gehäuse beinhaltet auch diverse Funktionen, durch die sich eine ganze Reihe von herkömmlichen mechanischen, elektromechanischen und elektronisch geregelten Ventilen ersetzen lässt.

Somit erweist sich diese Ventilstation über die Konstruktionsphase einer Kälteanlage hinaus auch noch bei der Installation, Instandhaltung und Wartung als vorteilhaft.

Die ICF-Ventilstationen sind für alle gänigen Kältemittel incl. CO geeignet.

Sie wird komplett vormontiert geliefert und wurde werkseitig einer umfassenden Prüfung (Druck- und Funktionsprüfung) unterzogen.

Jede Bestellnummer entspricht einer Anwendungslösung.

Merkmale • Ausgelegt für Industriekälteanwendungen mit

einem maximal zulässigen Betriebsüberdruck von 52 bar / 754 psig Bei Verwendung des Abtau - Moduls gilt ein reduzierter max. Betriebsdruck (siehe techn. Daten).

• Anwendbar für HFCKW, nicht brennbare FKW, R717 (Ammoniak) und R744 (CO2) Der Einsatz von ICF-Ventilstationen mit brennbaren Kohlenwasserstoﬀen wird nicht empfohlen.

• Direkte Schweißverbindungen (keine Leckagen durch Flansche)

• Wahlweise mit Anschweißenden oder Schweißmuﬀen

• Gehäuse aus Tieftemperatur-Stahl

ICF-Ventilstation

Nenndurchmesser

Klassiﬁziert für Fluidgruppe I

Kategorie Artikel 4, Paragraph 3 II

DN ≤ 25 (1 Zoll)

• Geringes Gewicht und kompakte Bauweise

• Regelkegel mit V-Port auf den Regelmodulen optimieren die Regelgenauigkeit besonders bei Teillast.

• Modularer Aufbau Jedes Gehäuse ist mit mehreren unterschiedlichen Anschlusstypen und

-größen erhältlich. Die Wartung des Ventils erfolgt durch den Austausch der Funktionsmodule.

• Seitliche Ports für den Anschluss von Manometern, Messumformern, Schaugläsern, Serviceventilen usw.

• UL-Zulassung

DN 32–65 (1¼ – 2½ Zoll)

AI251686497769de-001201 | 1

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Inhalt Seite

Merkmale ..........................................................................................1

Technische Daten...................................................................................3

Konstruktion .......................................................................................3

Beschreibung der Funktionsmodule für ICF 15 und ICF 20............................................7

Beschreibung der Funktionsmodule für ICF 25.......................................................8

Beschreibung der Funktionsmodule für ICF 50 und ICF 65............................................9

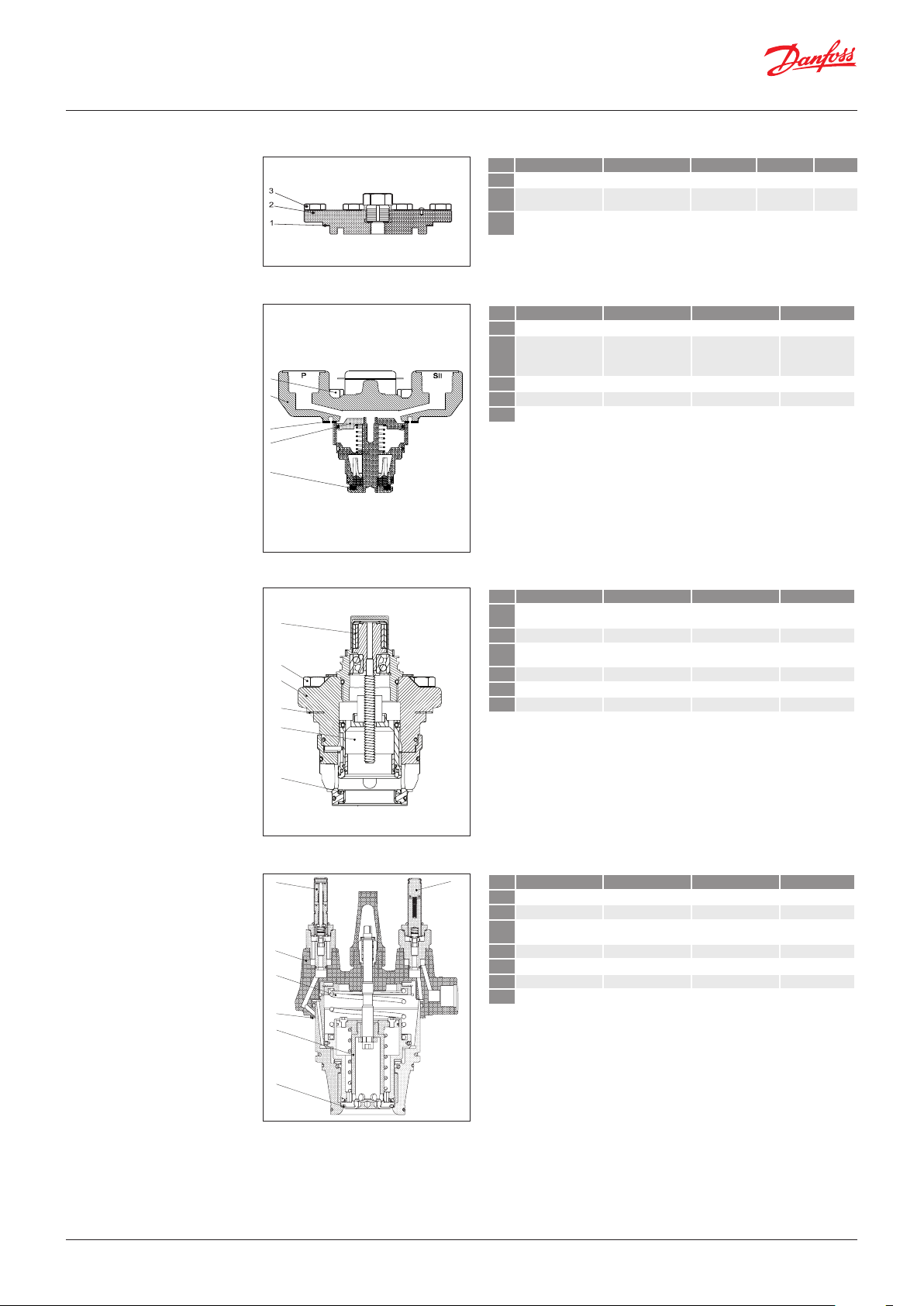

Werkstoﬀspeziﬁkation ............................................................................10

Auswahl der Bestellnummer ......................................................................19

Anwendungen ...................................................................................20

Anschlüsse ....................................................................................... 23

Bestellung der ICF-Ventilstation ...................................................................24

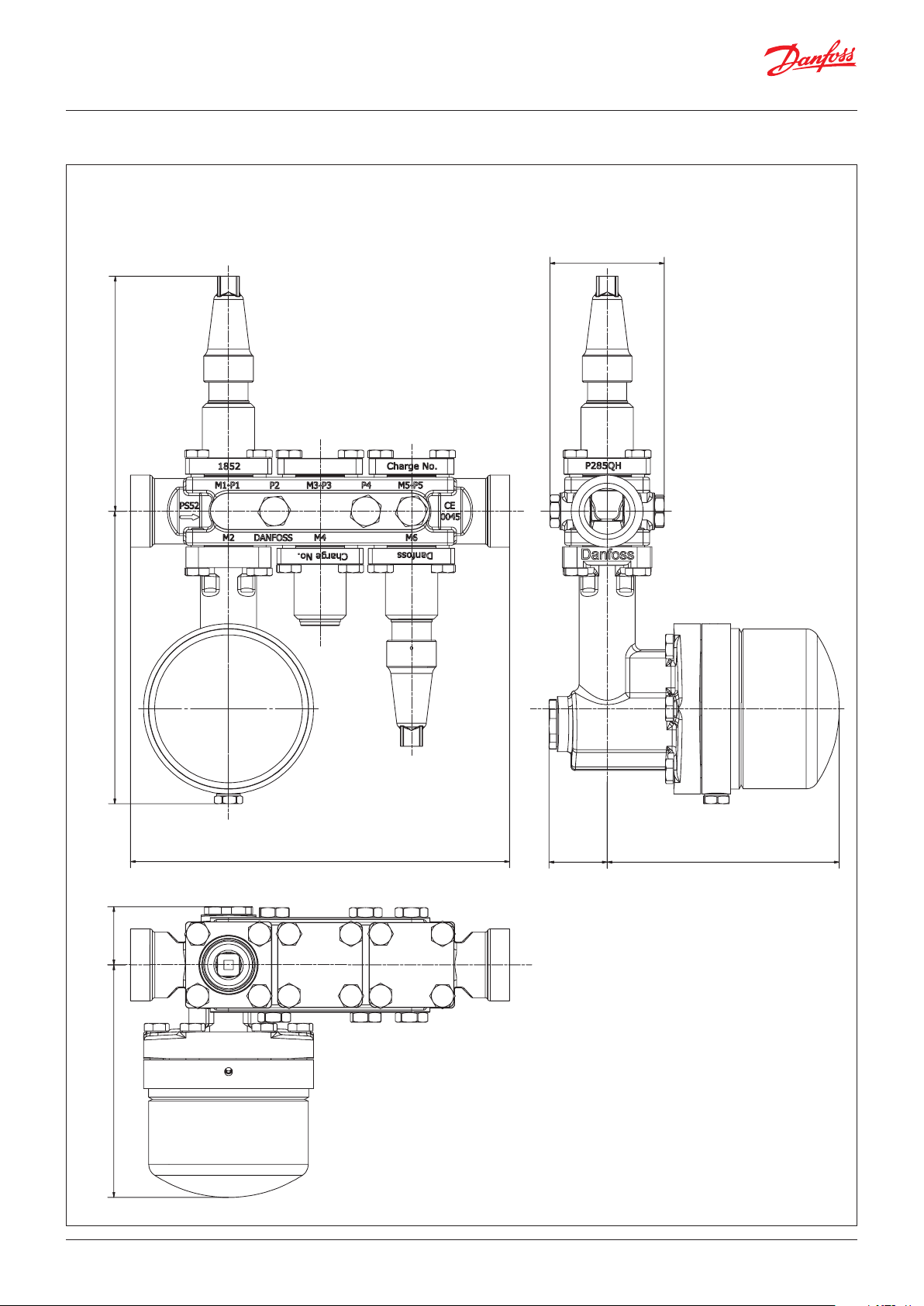

Abmessungen.................................................................................... 41

2 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Technische Daten • Kältemittel

Geeignet für FKW, R717 (Ammoniak) und R744 (CO₂).

Der Einsatz von ICF-Ventilstationen mit brennbaren Kohlenwasserstoﬀen wird nicht empfohlen.

Ausnahme:

Das ICFD ist für Ammoniak- und CO₂Kältemittel freigegeben. ICFD 20 = Ammoniak-Version ICFD 20C = CO₂-Version Nur für die Verwendung in Anwendungen an Land zugelassen.

• Temperaturbereich Komplette ICF-Plattform

-60/+120 °C (-76/+ 248 °F)

Ausnahmen:

ICM: Wenn das ICM-Modul mit ﬂüssigem Kältemittel bei einer Temperatur von über 75 °C (167 °F) eingesetzt werden soll, wenden Sie sich bitte an Danfoss. ICFD 20: -50/+50 °C (-58/+122 °F) bei 28 bar (406 psig) ICFD 20C: -50/+50 °C (-58/+122 °F) bei 52 bar (754 psig)

• Umgebungstemperatur für ICF mit ICAD:

-30/+50 °C (-22/+122 °F)

• Oberﬂächenschutz Die äußere Oberﬂäche ist zinkchromatiert, um gemäß DIN EN ISO 2081:2009 den Korrosionsschutz zu gewährleisten. Zusätzlicher Korrosionsschutz vor Ort wird empfohlen.

• Druck TDie allgemeine ICF ist ausgelegt auf: Max. Betriebsdruck: 52 bar (754 psig)

ICFD 20 (Ammoniak): Für eine ICF-Ventilstation mit einem ICFDModul beträgt der maximal zulässige Betriebsdruck 28 bar/406 psig. Wenn ein Modul ICFD 20 in einer Kälteanlage verbaut wurde, darf der Prüfdruck 28 bar/406 psig nicht überschreiten. Dies gilt jedoch nicht, wenn das ICFD zu Prüfzwecken vorübergehend demontiert wird.

ICFD 20C (CO₂): Für eine ICF-Ventilstation mit einem Modul ICFD 20C beträgt der maximal zulässige Betriebsdruck 52 bar/754 psig. Wenn ein Modul ICFD 20 in einer Kälteanlage verbaut wurde, darf der Prüfdruck 52 bar/754 psig nicht überschreiten. Dies gilt jedoch nicht, wenn das ICFD 20C zu Prüfzwecken vorübergehend demontiert wird.

Max. zul. Betriebsüberdruck für ICFD ohne Schwimmer: 52 bar (754 psig).

Max. Diﬀerenzdruck:

ICFD 20: 15 bar/218 psig. Für einen höheren Diﬀerenzdruck wenden Sie sich bitte an Danfoss ICFD 20C: 36 Bar/522 psig

Konstruktion

Die Hauptkomponenten der ICF-Ventilstation sind:

• Ein Gehäuse

• Maximal vier bis sechs Funktionsmodule (ICF 65: max. drei)

- Bei allen ICF 15 sind die Module M1 und M2 standardmäßig als Absperrventil und Filtermodul konzipiert.

- Bei allen ICF 50 sind die Module M1 und M2 standardmäßig als Absperrventil und Blinddeckel (für Filter vorbereitet) konzipiert.

- Bei allen ICF 65 ist das Modul M1 standardmäßig als Absperrventil konzipiert.

AI251686497769de-001201 | 3

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Gehäuse

ICF 15-4 ICF 20-4 ICF 20-6

ICF 25-4 ICF 25-6

Funktionsmodule

ICF 50-4 ICF 65-3

Jedes Gehäuse weist maximal vier bis sechs Funktionsmodule (ICF 65: max. drei) der folgenden Typen auf:

• Absperrventilmodul

• Handregelventilmodul

• Filtermodul

• Magnetventilmodul

• Elektronisches Expansionsventilmodul

• Handöﬀnungsmodul

• Rückschlagventilmodul

• Absperr- und Rückschlagventilmodul

• Pilotventilmodul

• Abtau-Modul

Die Konstruktion ermöglicht eine maximale Leistung und einen minimalen Druckabfall und setzt dabei modernste Technologie und Doppelsitze ein. Dadurch wird eine höhere Leistung als bei herkömmlichen Anlagen mit einzelnen Ventilen und Komponenten erzielt.

Die ICF-Ventilstation ist multifunktional. Sie bietet kompakte Abmessungen und verkürzte

Montagezeiten aufgrund der reduzierten Anzahl der direkten Schweißverbindungen.

Sie wird komplett vormontiert geliefert und wurde werkseitig einer umfassenden Prüfung (Druck- und Funktionsprüfung) unterzogen.

Anschlüsse Für die ICF-Ventilstationen sind zahlreiche Anschlusstypen und -größen verfügbar:

• D: Anschweißende, DIN (EN 10220)

• A: Anschweißende, ANSI (ASME B 36.10M SCHEDULE 80) A: Anschweißende, ANSI (ASME B 36.19 SCHEDULE 40)

• SOC: Schweißmuﬀe, ANSI (B 16.11)

• Motorventilmodul

• Externer SchweißanschlussBlinddeckel

Optional:

Die Gehäuse sind mit einer vorgegebenen Anzahl an seitlichen Ports für die folgenden Komponenten ausgestattet:

• Schauglas

• Temperaturfühler - oder Drucktransmitter

• Manometer

• Seitlicher Anschluss zum Entleeren, zur Montage von Sensoren oder zum Anschluss von Steuerleitungen

Zulassungen

Das ICF-Konzept zielt darauf ab, die globalen Anforderungen an die Kältetechnik zu erfüllen. Genauere Informationen zu den Zulassungen erhalten Sie von Danfoss.

Gehäuse- und Funktionsmodulwerkstoﬀ

Tieftemperatur-Stahl

Wenn TIG/MIG/SMAW Schweißverfahren eingesetzt werden, kann die ICF-Ventilstation eingebaut werden, ohne vorher die Funktionsmodule aus dem Gehäuse zu entfernen. Bei anderen Schweißverfahren müssen die Module während des Schweißens entfernt werden.

Weitere Informationen entnehmen Sie bitte der Produktanleitung.

4 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Modul und Anordnung der seitlichen Ports

ICF 15-4

ICF 20-4, ICF 25-4

ICF 20-6, 25-6

ICF 50-4

M1

P1

M2

M1

P2/5 P3/6

M2 M4

M1

P2/7

M2

P1/3

M3

P2

M4

M3

M4

P2/4

P4/9

M4

M5

P5/10

M6

Durchﬂuss in einer ICF 15-4

Durchﬂuss in einer ICF 20-4,

ICF 25-4

Durchﬂuss in einer ICF 20-6,

ICF 25-6

Durchﬂuss in einer ICF 50-4

ICF 65-3

M1

P1/3

M2

M3

Durchﬂuss in einer ICF 65-3

M4

P2/4

AI251686497769de-001201 | 5

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Modul und Anordnung der seitlichen Ports (Fortsetzung)

Alle DIN-, ANSI- und Muﬀenanschlüsse der ICF 15-4; zwei seitliche Ports – rechte Seite in Durchﬂussrichtung

Beispiel: ICF 15-4-8 DIN

Alle DIN-, ANSI- und Muﬀenanschlüsse der ICF 20/25-6; sechs seitliche Ports – drei auf jeder Seite

3/8 Zoll G (nur für DIN- und ANSI-Anschlüsse)3/8 Zoll NPT (für SOC-Anschlüsse)

Gewinde der Ablassverschraubung: Siehe Abschnitt „Werkstoﬀspeziﬁkation“ auf den Seiten 11 bis 19.

Alle DIN-, ANSI- und Muﬀenanschlüsse der ICF 20/25-4; vier seitliche Ports – zwei auf jeder Seite

Beispiel: ICF 25-4-9 SOC

Alle DIN-, ANSI- und Muﬀenanschlüsse der ICF 20/25-6; sechs seitliche Ports – drei auf jeder Seite

3/8 Zoll G (nur für DIN- und ANSI-Anschlüsse)3/8 Zoll NPT (für SOC-Anschlüsse)

Gewinde der Ablassverschraubung: Siehe Abschnitt „Werkstoﬀspeziﬁkation“ auf den Seiten 11 bis 19.

Beispiel: ICF 20-6-5MB DIN

Alle DIN-, ANSI- und Muﬀenanschlüsse der ICF 50-4; vier seitliche Ports – zwei auf jeder Seite

3/8 Zoll G (nur für DIN- und ANSI-Anschlüsse)3/8 Zoll NPT (für SOC-Anschlüsse)

M33 x 1,5 für alle Anschlüsse

3/8 Zoll G (nur für DINAnschlüsse) 3/8 Zoll NPT (für SOCAnschlüsse)

Gewinde der Ablassverschraubung: Siehe Abschnitt „Werkstoﬀspeziﬁkation“ auf den Seiten 11 bis 19.

Beispiel: ICF 20-6-2HRB SOC

Alle DIN- und ANSIAnschlüsse der ICF 65-3; vier seitliche Ports – zwei auf jeder Seite

3/8 Zoll G (nur für DIN- und ANSI-Anschlüsse)3/8 Zoll NPT (für SOC-Anschlüsse)

M33 x 1,5 für alle Anschlüsse

3/8 Zoll G (nur für DINAnschlüsse) 3/8 Zoll NPT (für ANSIAnschlüsse)

Beispiel: ICF 50-4-42S50 SOC

6 | AI251686497769de-001201

Beispiel: ICF 65-3-43MA DIN

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Beschreibung der Funktionsmodule für ICF 15 und ICF 20

ICF 15 und ICF 20 weisen die gleichen Funktionsmodule auf, mit Ausnahme der beiden festen Module M1 (Absperrventil ICFS 15) und M2 (Filter ICFF 15) in ICF 15.

ICFS 15/ICFS 20

Absperrventilmodul

Dieses Modul fungiert als Absperrventil und ist mit einer roten Kappe versehen.

ICFR 20A

Handregelventilmodul

Dieses Modul fungiert als Handregelventil und ist mit einer gelben Kappe versehen.

ICFF 15/20, ICFF 20E

Filtermodul

Dieses Modul fungiert als Filter. ICF 15, alle Anschlüsse:

Filterelement 150 µ (Maschenweite

100), 60 cm2 ICF 20 mit DIN-/ANSI-Anschlüssen: yergrößerter Filterﬂäche, 150 µ (Maschenweite 100), 45 cm2

ICF 20 mit SOC-Anschlüssen (ICFF 20E): yergrößerter Filterﬂäche, 150 µ (Maschenweite 100), 160 cm2

ICFE 20

Magnetventilmodul

Dieses Modul fungiert als stromlos geschlossenes Magnetventil

ICFA 20

Elektronisches Expansionsventilmodul

Dieses Modul fungiert als elektronisches Expansionsventil mit Pulsbreitenmodulation.

ICFS 15/ICFS 20 ICFR 20A

ICFF 15/20 / ICFF 20E

ICFE 20 / ICFA 20

ICFC 20 / ICFC 20P1

ICFC

Standard-Positionsanzeiger.

ICFC 20P1

Belasteter Positionsanzeiger Öﬀnungsdruck ca. 0,5 bar, voll geöﬀnet bei 0,7 bar.

ICFN 20

Absperr- und Rückschlagventilmodul

Dieses Modul fungiert als kombiniertes Absperr- und Rückschlagventil und ist mit einer grünen Kappe versehen.

ICM 20-A, B oder C

Motorventilmodul

Dieses Modul fungiert als Stellventil mit Schrittmotor zur Ein/Aus-Regelung bzw. modulierenden Regelung des Kältemittelﬂusses.

ICF 15 und 20

ICFC 20

ICFN 20

ICM 20-A, B oder C

ICFO 20

Handöﬀnungsmodul

Dieses Modul ermöglicht das manuelle Öﬀnen des Magnetventils (Typ ICFE).

ICFE 20H

Magnetventilmodul mit integrierter Handbetätigung

Dieses Modul fungiert als stromlos geschlossenes Magnetventil.

ICFD 20 / ICFD 20C

Schwimmergesteuertes Ventilmodul. Dieses Modul wird für die Flüssigkeitsströmung geöﬀnet, wenn der Schwimmer durch den internen Flüssigkeitsstand nach oben bewegt wird.

ICFD 20 = Ammoniak-Version ICFD 20C = CO₂-Version

ICFO 20

ICFE 20H

ICFB 20

Blinddeckel

Dieser Deckel wird zum Abdecken freier Modul-Ports verwendet.

ICFW 20

Schweißmodul, 20 DIN oder ¾ Zoll SOC

Dieses Modul wird bei hoher Leistung zur Kondensatableitung während der Heißgasabtauung verwendet.

Bitte beachten Sie:

Bei ungefähr 10% des maximalen Massenstroms des ICFE 20H beträgt der Diﬀerenzdruck ca. 0,07 bar / 1 psi. Unter diesen Bedingungen beginnt das ICFE 20H zu öﬀnen. Bei einem Diﬀerenzdruck von mindestens 0,2 bar / 2,9 psi ist das ICFE 20H vollständig geöﬀnet (100%).

ICFB 20

ICFW 20

AI251686497769de-001201 | 7

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Beschreibung der Funktionsmodule für ICF 25

ICFS 25

Absperrventilmodul

Dieses Modul fungiert als Absperrventil und ist mit einer roten Kappe versehen.

ICFS 25

ICFC 25

Rückschlagventilmodul

Dieses Modul fungiert als Rückschlagventil.

ICFC 25

ICFN 25

Absperr- und Rückschlagventilmodul

Dieses Modul fungiert als kombiniertes Absperr- und Rückschlagventil und ist mit einer grünen Kappe versehen.

ICFR 25, A oder B

Handregelventilmodul

Dieses Modul fungiert als Handregelventil und ist mit einer gelben Kappe versehen.

ICFF 25/ICFF 25E

Filtermodul

Dieses Modul fungiert als Filter. Filtergröße:

ICF mit DIN- und ANSI-Anschlüssen (ICFF 25): yergrößerter Filterﬂäche 150 µ (Maschenweite 100), 160 cm2

ICF mit SOC-Anschlüssen (ICF 25E): yergrößerter Filterﬂäche, 150 µ (Maschenweite 100), 330 cm2

ICFE 25

Magnetventilmodul

Dieses Modul fungiert als stromlos geschlossenes Magnetventil.

Es kann manuell geöﬀnet werden.

ICF 25

ICFR 25

ICFF 25/ICFF 25E

ICM 25-A oder B

Motorventilmodul

Dieses Modul fungiert als Stellventil mit Schrittmotor zur On/Oﬀ-Regelung bzw. modulierenden Regelung des Kältemittelﬂusses.

ICFW 25

Schweißmodul, 25 DIN oder 25 (1 Zoll) SOC

Dieses Modul wird bei hoher Leistung zur Kondensatableitung während der Heißgasabtauung verwendet.

ICFN 25

ICM 25-A oder B

ICFW 25

ICFE 25

Bitte beachten Sie:

Bei ungefähr 10% des maximalen Massenstroms des ICFE 25 beträgt der Diﬀerenzdruck ca. 0,07 bar / 1 psi. Unter diesen Bedingungen beginnt das ICFE 25 zu öﬀnen.

Bei einem Diﬀerenzdruck von mindestens 0,2 bar / 2,9 psi ist das ICFE 25 vollständig geöﬀnet (100%).

ICFB 25

Blinddeckel

Dieser Deckel wird zum Abdecken freier Modul-Ports verwendet.

ICFB 25

8 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Beschreibung der Funktionsmodule für ICF 50 und ICF 65

SVA-S 50/SVA 65

Absperrventilmodul

Dieses Modul fungiert als Absperrventil und ist mit einer roten Kappe versehen.

SVA-S 50/SVA-S 65

REG-SB 50/REG-SB 65

Handregelventilmodul

Dieses Modul fungiert als Handregelventil und ist mit einer gelben Kappe versehen.

REG-SB 50/REG-SB 65

ICFB 50

Blinddeckel

Dieser Deckel ist für das Einsetzen eines Filters (siehe unten) vorbereitet.

ICS 50/ICS 65

Pilotventilmodul

Alle ICS-Module verfügen über 3 Pilotanschlüsse und können je nach Regelaufgabe mit den gängigen Pilotventilen bestückt werden. Sie werden mit zwei Blindstopfen (A) und einem Dichtstopfen (B) geliefert.

Die Einsätze für ICS 50 und ICS 65 sind mit verschiedenen Leistungsbereichen erhältlich:

ICS 50: ICS 65:

ICS 50 ICS 65 ICS 50-32 ICS 65-40 ICS 50-40 ICS 80

ICM 50/ICM 65-A oder ICM 65-B

Motorventilmodul

Dieses Modul fungiert als Stellventil mit Schrittmotor zur On/oﬀ-Regelung bzw. modulierenden Regelung des Kältemittelﬂusses.

ICF 50 und ICF 65

ICS 50/ICS 65

ICFB 50

FIA 50 (optional)

Filtereinsatz

Bitte bestellen Sie den FIA50-Filtereinsatz und das Filtermodul aus dem FIAErsatzteileprogramm. Weitere Informationen ﬁnden Sie im Datenblatt der FIA-Filter.

Verfügbare Elemente:

Filtereinsatz

Oberﬂäche

150 µ

Masch

enweite 100

FIA 50

Filtereinsatz

mit erweiterter

Oberﬂäche

250 µ

Maschenweite

72

Filtereinsatz

mit erweiterter

Oberﬂäche

500 µ

Maschenweite

Siehe unten.

Filtereinsatz

Maschenweite

148H3157 148H3130 148H3138 148H3144 148H3179 148H3184 148H3189

100 µ

150

Filtereinsatz

150 µ

Maschenweite

100

Filtereinsatz

250 µ

Maschenweite

72

Filtereinsatz

500 µ

Maschenweite

38

mit erweiterter

ICM 50/ICM 65-A oder ICM 65-B

ICLX 50/ICLX 65

2-stuﬁges-Magnetventilmodul

Dieses Modul fungiert als stromlos geschlossenes gasbetriebenes Magnetventil und regelt den Kältemitteldurchﬂuss. Es verfügt über eine integrierte manuelle Öﬀnungsfunktion. Das ICLX dient in Saugleitungen zur Öﬀnung in zwei Schritten nach der

ICLX 50/ICLX 65

Heißgasabtauung.

ICSH 50/ICSH 65

2-stuﬁges-Magnetventilmodul

Dieses Modul fungiert als

38

stromlos geschlossenes Magnetventil und regelt den Kältemitteldurchﬂuss. Es verfügt über eine integrierte manuelle Öﬀnungsfunktion. Das ICSH dient in Heißgasleitungen zum Öﬀnen des Heißgasabtauungsdurchﬂusses zum Verdampfer in zwei

ICSH 50 / ICSH 65

Schritten.

AI251686497769de-001201 | 9

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Werkstoﬀspeziﬁkation

ICF-Gehäuse

ICF 15-4

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Gehäuse Stahl P285QH,

ICF 20-4, ICF 25-4

ICF 20-6, ICF 25-6

1

EN 10222-4

1

LF2, A350

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Gehäuse Tieftemperatur-

ICF 50-4

Stahlguss

1

ICF 65-3

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Gehäuse Tieftemperatur-

Stahlguss

1

G20Mn5QT EN 10213-3

LCC, A352

SCPL1, G5151

* EN: Primärer Designstandard ** ASTM, JIS: Gleichwertiger Materialstandard

10 | AI251686497769de-001201

Danfoss

27H245_10-2014

6

3

2

1

5

8

7

4

Danfoss

27H244 10-2014

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Werkstoﬀspeziﬁkation

(Fortsetzung)

ICFS 15, Absperrventilmodul

ICFS 20, Absperrventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1

Funktionsmoduldeckel

2

Funktionsmodulkörper

3

Spindel

4

Kegel

5

Spindelabdich tungseinheit

6

Dichtlippe

7

Bolzen

8

Dichtung

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1

Spindel

2

Gewindeteil

3

Aluminiumdichtung/ Dichtung für Kältetechnik

4

Modulkörper

5

Sechskantbolzen M10 × 25

6

Funktionsmoduldeckel

7

Dichtung

Stahl G20Mn5QT, 10213-3

Stahl 11SMn30

Edelstahl X8CrNiS18-9

Stahl 11SMn30

Edelstahl X8CrNiS18-9

Aluminium

Edelstahl A2-70 Typ 308 A2-70

Fasern, asbestfrei

Edelstahl X8CrNiS 18-9

Stahl S235JRG2

Edelstahl A2-70

TieftemperaturStahlguss

Chloropren (Neopren)

P285QH+QT, EN 10222-4 P275NL, 10028-3

10087

EN 10088

10087

EN 10088

Al99 Legierung Nr. 1200 DIN 1712 Bl. 3

EN 10025

EN 24017

G20Mn5QT EN 10213-3

LCC, A352 LF2, A350

AISI 1213 Typ 2

R 683/9

AISI 303 Typ 17

683/13

AISI 1213 Typ 2

R 683/9

AISI 303 Typ 17

683/13

G4303 G4304

AL1200

A283

G3101

A320

A2-70

A352

G5152

ICFF 15, Filtermodul (Filterelement 150 μ (Maschenweite 100), 60 cm2

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Filter Edelstahl

2 Funktionsmoduldeckel Stahl G20Mn5QT,

3 Bolzen Edelstahl A2-70 Typ 308 A2-70

4 ICFF 15, Modulkörper Stahl S355J2+N

5 Flachdichtung asbestfreier

6 Verschlussstopfen

¼ Zoll RG für Anschweißende 3/8 Zoll NPT für Schweißmuﬀe

7 Dichtung –

Metallverbindung

8 Wellfeder Stahl

Faserstoﬀ

Stahl 11SMnPb30

Aluminium

10213-3 P285QH+QT, EN 10222-4 P275NL, 10028-3

1.0570 / 1.0577 EN 10025-2

LCC, A352

LF2, A350

ASTM A572-50

ICFF 20, Filtermodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Dichtung Al 99 F11

2 Abdeckung Stahl S235JRG2

3 Sechskantbolzen

M10 × 25

4 Flansch Tieftemperatur-

5 Dichtung Chloropren

* EN: Primärer Designstandard ** ASTM, JIS: Gleichwertiger Materialstandard

6 Filterelement Edelstahl

7 Verschlussstopfen Stahl

8 Verschlussstopfen

¼ Zoll RG für Anschweißende 3/8 Zoll NPT für Schweißmuﬀe

Edelstahl A2-70

Gussstahl

(Neopren)

150 µ

Edelstahl A2-70

EN 10025

EN 24017

G20Mn5QT EN 10213-3

1.4301 A304 SUS304

EN 24017

A283 G3101

A320 A2-70

A352 G5152

A320 A2-70

AI251686497769de-001201 | 11

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Werkstoﬀspeziﬁkation

(Fortsetzung)

ICFF 20E, erweitertes Filtermodul

ICFE 20, Magnetventilmodul

ICFE 20H, Magnetventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1

Schmutzs chutzstopfen

2

Modulkörper

3

Sechskantbolzen M12 x 80

4

Funktionsmoduldeckel

5

Dichtung

6

Filterelement

7

Verschlussstopfen 3/8 Zoll NPT

8

Filteradapter

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Ankerrohr Edelstahl X2CrNi19-11

2 Ankerrohrver-

schraubung

3 Flansch Tieftemperatur-

4 Dichtung Chloropren

5 Sechskantbolzen

M10 × 25

6 Sitz Polymer mit hoher

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Kolben Stahl 11SMn30

2 Sitz Teﬂon

3 Kolbenring

4 Modulkörper Stahl P285QH

5 Handbetätigung Stahl

6 Ankerrohr Edelstahl X2CrNi19-11

7 Ankerrohrver-

schraubung

8 Dichtung Chloropren (Neopren)

Stahl 11SMn30

Edelstahl A2-70

Stahl P285QH:

Chloropren (Neopren)

Edelstahl 250 µ

Stahl 11SMn30

Edelstahl X8CrNiS18-9

Stahlguss

(Neopren)

Edelstahl A2-70

Dichte

Edelstahl X2CrNi19-11

EN 10087

EN 1515-1

EN 10222-4 G20Mn5QT; EN 10213-3

1.4301 A304 SUS304

EN 10087

EN 10088

G20Mn5QT EN 10213-3

EN 24017

EN 10025

EN 10222

EN 10028

EN 10216

Sorte 1213 A29

Sorte B8 A320

LF2, A350 LCC, A352

Sorte 1213 A29

A352 G5152

A320 A2-70

A350 G3205

A320 A2-70

G4804

A2-70 B1054

SFL2, G3205 SCPL1, G5152

G4804

* EN: Primärer Designstandard ** ASTM, JIS: Gleichwertiger Materialstandard

ICFO 20, Handöﬀnungsmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Schutzkappe Stahl DIN 1651 9SMn28

2 Spindelabdichtung-

seinheit

3 Schutzkappendi-

chtung

4 Dichtungsring Teﬂon PTFE PTFE PTFE

5 Gummidichtung Chloropren-

6 Spindel Edelstahl X8CrNiS 18-9

7 Sechskantbolzen

M10 × 25

8 Funktionsmodul-

deckel

Stahl DIN 1651 9SMn28

Nylon Polyamid

Kautschuk

Edelstahl A2-70

TieftemperaturGussstahl

TLP-Oberﬂächenbehandlung

Zinkchromatierte Oberﬂächenbehandlung

A6

CR CR CR

EN 10088

EN 24017

EN 10222-4 P285QH

1213 (SAE) SUM 22

Polyamid PA6

G4303 G4304

A320 A2-70

Polyamid PA6

SUS 303

12 | AI251686497769de-001201

60N9029

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Werkstoﬀspeziﬁkation

(Fortsetzung)

ICFR 20, Handregelventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Spindel Edelstahl X8CrNiS 18-9

2 Gewindeteil Edelstahl X8CrNiS 18-9

3 Aluminiumdichtung Al99 Legierung

4 Modulkörper Stahl S235JRG2

5 Sechskantbolzen

6 Funktionsmoduldeckel Tieftemperatur-

7 Dichtung Chloropren (Neopren)

8 Sitz Polymer mit hoher

ICFA 20, elektronisches Expansionsventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Ankerrohr Edelstahl X2CrNi19-11

2 Ankerrohrver-

3 Sechskantbolzen

4 Funktionsmoduldeckel Tieftemperatur-

5 Dichtung Chloropren (Neopren)

6 Adapter Stahl

ICFC 20, Rückschlagventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Modulkörper Stahl S235JRG2 A283 G3101

2 Sechskantbolzen

3 Funktionsmoduldeckel Tieftemperatur-

4 Dichtung Chloropren (Neopren)

M10 × 25

schraubung

M10 × 25

EN 10088

Nr. 1200 DIN 1712 Bl. 3

Edelstahl A2-70

Gussstahl

Dichte

Edelstahl X8CrN iS18-9

Edelstahl A2-70

Gussstahl

Edelstahl A2-70

Stahlguss

EN 10025

EN 24017

G20Mn5QT EN 10213-3

EN 10088

EN 24017

G20Mn5QT EN 10213-3

EN 24017

G20Mn5QT EN 10213-3

G4303 G4304

A283 G3101

A320 A2-70

A352 G5152

A320 A2-70

A352 G5152

A320 A2-70

A352 AG5152

* EN: Primärer Designstandard ** ASTM, JIS: Gleichwertiger Materialstandard

ICFC 20P1, Rückschlagventilmodul

Pos. Part Material EN* ASTM** JIS**

Danfoss

1 Modulkörper Stahl S235JRG2 A283 G3101

2 Sechskantbolzen

3 Funktionsmoduldeckel Tieftemperatur-

4 Dichtung Chloropren (Neopren)

5 Sitz Polymer mit hoher

ICFN 20, Absperr- und Rückschlagventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Spindel Edelstahl X8CrNiS 18-9

2 Gewindeteil Edelstahl X8CrNiS 18-9

3 Aluminiumdichtung Al99 Legierung

4 Modulkörper Stahl S235JRG2

5 Sechskantbolzen

6 Funktionsmoduldeckel Tieftemperatur-

7 Dichtung Chloropren (Neopren)

ICM 20-A, 20-B oder 20-C, Motorventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Adapter Edelstahl X5CrNi18-10

2 Sechskantbolzen

3 O-Ring Chloropren

4 Modulkörper Tieftemperatur-

5 Dichtung Chloropren (Neopren)

6 Sitz Polymer mit hoher

M10 × 25

M10 × 50

Edelstahl A2-70

Gussstahl

Dichte

Edelstahl A2-70

Gussstahl

Edelstahl A2-70

Gussstahl

Dichte

EN 24017

G20Mn5QT EN 10213-3

EN 10088

Nr. 1200 DIN 1712 Bl. 3

EN 10025

EN 24017

G20Mn5QT EN 10213-3

EN 10088

EN 24014

G20Mn5QT EN 10213-3

A320 A2-70

A352 AG5152

G4303 G4304

A283 G3101

A320 A2-70

A352 G5152

A240 G4303

G4304

A320 A2-70

A352 G5152

AI251686497769de-001201 | 13

1

78109135

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Werkstoﬀspeziﬁkation

(Fortsetzung)

ICFD 20 / ICFD 20 Abtaumodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

11 2 3 4

6 12

1 Überströmdüse Stahl S235JR

2 O-Ring-Überström-

3 Ventilgehäuse Gusseisen EN -GJS- 400- 18-LT

4 Sechskantbolzen

5 Überwurfmutter Edelstahl X8CrNiS18-9

6 Sechskantbolzen

7 Schwimmer Edelstahl ICFD 20 : AISI 316

8 Schwimmergehäuse Edelstahl S355J2+N

9 Ablassverschraubung

10 Schwimmerhebel Stahl S235JR

Danfoss

27H576_06-2017

11 Gummidichtung Chloropren

12 Dichtung Faserstoﬀ, asbestfre

13 Dichtung – Ablass-

ICFB 20, Blinddeckel

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Sechskantbolzen

2 Flansch Tieftemperatur-

3 Dichtung Chloropren (Neopren)

ICFW 20, Schweißmodul, 20 DIN oder ¾ Zoll SOC

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Sechskantbolzen

2 Flansch Tieftemperatur-

3 Dichtung Chloropren (Neopren)

4 Schweißstutzen Stahl S355J2+N

düse

M10x30

M10x35

G ¼ Zoll

verschraubung

M10 × 25

Chloropren

Edelstahl A2-70

Stahl 11SMnPb30

(Neopren)

AL 99F11

Edelstahl A2-70

Gussstahl

Edelstahl A2-70

Gussstahl

EN 10025 - 2

EN 1563

EN 24017

EN 10088-3

EN 24017

ICFD 20C : AISI 304

EN 10025-2

EN 10087

EN 10025 - 2

EN 24017

G20Mn5QT EN 10213-3

EN 24017

G20Mn5QT EN 10213-3

EN 10025-2

A283 G3101

A320 A2-70

AISI303 SUS303

A320 A2-70

A572-50 SM490YB

A283 G3101

A320 A2-70

A352 G5152

A320 A2-70

A352 G5152

A572-50 G3106

SM49

* EN: Primärer Designstandard ** ASTM, JIS: Gleichwertiger Materialstandard

14 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Werkstoﬀspeziﬁkation

(Fortsetzung)

ICFS 25, Absperrventilmodul

ICFF 25, Filtermodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Spindel Edelstahl X8CrNiS 18-9

2 Gewindeteil Edelstahl X8CrNiS 18-9

3 O-Ring Chloropren

4 Modulkörper Stahl S355J2+N

5 Sechskantbolzen

M12 × 30

6 Funktionsmoduldeckel Tieftemperatur-

7 Dichtung Asbestfreie Fasern

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1

Aluminiumdichtung

2 Abdeckung Stahl S355J2+N

3 Sechskantbolzen

M12 × 30

4 Flansch Tieftemperatur-

5 Dichtung Asbestfreie Fasern

6 Filterelement Edelstahl

7 Verschlussstopfen

¼ Zoll RG für Anschweißende 3/8 Zoll NPT für Schweißmuﬀe

Edelstahl A2-70

Gussstahl

Al 99 F11

Edelstahl A2-70

Stahlguss

150 µ

Edelstahl A2-70

EN 10088

1.0570 / 1.0577 EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

1.0570 / 1.0577 EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

1.4301 A304 SUS304

EN 24017

ASTM A572-50

A320 A2-70

A352 G5152

ASTM A572-50

A320 A2-70

A352 G5152

A320 A2-70

G4303 G4304

ICFF 25E, erweitertes Filtermodul

ICFE 25, Magnetventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1

Schmutzschu tzstopfen

2

Modulkörper

3

Sechskantbolzen M12 x 140

4

Funktionsmoduldeckel

5

Dichtung

6

Filterelement

7

Verschlussstopfen 3/8 Zoll NPT

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Ankerrohr Edelstahl X2CrNi19-11

2 Ankerrohrver-

schraubung

3 Modulkörper Tieftemperatur-

4 Dichtung Asbestfreie Fasern

5 Sechskantbolzen

M10 × 25

6 Sitz Polymer mit hoher

Stahl 11SMn30

Stahl S355J2+N

Edelstahl A2-70

Stahl P285QH:

Asbestfreie Fasern

Edelstahl 250 µ

Stahl 11SMn30

Edelstahl X8CrNiS18-9

Gussstahl

Edelstahl A2-70

Dichte

EN 10087

1.0570 / 1.0577 EN 10025-2

EN 1515-1

EN 10222-4 G20Mn5QT; EN 10213-3

1.4301 A304 SUS304

EN 10087

EN 10088

G20Mn5QT EN10213-3

EN 24017

Sorte 1213 A29

ASTM A572-50

Sorte B8 A320

LF2, A350 LCC, A352

Sorte 1213 A29

A352 G5152

A320 A2-70

G4804

A2-70 B1054

SFL2, G3205 SCPL1, G5152

A29

* EN: Primärer Designstandard ** ASTM, JIS: Gleichwertiger Materialstandard

AI251686497769de-001201 | 15

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Werkstoﬀspeziﬁkation

(Fortsetzung)

ICFR 25, Handregelventilmodul, A oder B

ICFC 25, Rückschlagventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Spindel Edelstahl X8CrNiS 18-9

2 Gewindeteil Edelstahl X8CrNiS 18-9

3 O-Ring Chloropren

4 Modulkörper Stahl S355J2+N

5 Sechskantbolzen

M12 × 30

6 Funktionsmoduldeckel Tieftemperaturstahl-

7 Dichtung Asbestfreie Fasern

8 Sitz Polymer mit hoher

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Modulkörper Stahl S355J2+N

2 Sechskantbolzen

M12 × 30

3 Funktionsmoduldeckel Tieftemperaturstahl-

4 Dichtung Asbestfreie Fasern

Edelstahl A2-70

guss

Dichte

Edelstahl A2-70

guss

EN 10088

1.0570 / 1.0577 EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

1.0570 / 1.0577 EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

ASTM A572-50

A320 A2-70

A352 G5152

ASTM A572-50

A320 A2-70

A352 AG5152

G4303 G4304

ICFN 25, Absperr- und Rückschlagventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Spindel Edelstahl X8CrNiS 18-9

2 Gewindeteil Edelstahl X8CrNiS 18-9

3 O-Ring Chloropren

4 Modulkörper Stahl S355J2+N

5 Sechskantbolzen

6 Funktionsmoduldeckel Tieftemperaturstahl-

7 Dichtung Asbestfreie Fasern

ICM 25-A oder B, Motorventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Adapter Edelstahl X5CrNi18-10

2 Sechskantbolzen

3 O-Ring Chloropren

4 Modulkörper Tieftemperaturstahl-

5 Dichtung Asbestfreie Fasern

6 Sitz Polymer mit hoher

M12 × 30

EN 10088

1.0570 / 1.0577

Edelstahl A2-70

guss

Edelstahl A2-70

guss

Dichte

EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

EN 10088

EN 24014

G20Mn5QT EN 10213-3

G4303 G4304

ASTM A572-50

A320 A2-70

A352 G5152

A240 G4303

A320 A2-70

A352 G5152

G4304

* EN: Primärer Designstandard ** ASTM, JIS: Gleichwertiger Materialstandard

16 | AI251686497769de-001201

148B323_09-2015

10

148B324_09-2015

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Werkstoﬀspeziﬁkation

(Fortsetzung)

ICFB 25, Blinddeckel

ICFW 25, Schweißmodul, 25 DIN oder 25 (1 Zoll) SOC

SVA-S 50/SVA-S 65, Absperrventilmodul

Danfoss

1

2

3

4

5

6

7

8

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Sechskantbolzen

M10 × 25

2 Flansch Tieftemperatur-

3 Dichtung Asbestfreie Fasern

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Sechskantbolzen

M10 × 25

2 Flansch Tieftemperatur-

3 Dichtung Asbestfreie Fasern

4 Schweißstutzen Stahl S355J2+N

Pos. Teil Werkstoﬀ EN* ASTM**

1 Spindel Edelstahl X8CrNiS18-9

2 Kappendichtung Nylon

3 Spindelabdichtung-

seinheit

4 Federbelasteter

Teﬂon-Ring

5 Dichtlippe Aluminium

6 Modulkörper Stahl P285QH+QT,

7 Bolzen Edelstahl A2-70 Typ 308

8 Dichtung Fasern, asbestfrei

9 Kegel Stahl 11SMn30

10 Tellerfeder Stahl

Edelstahl A2-70

Stahlguss

Edelstahl A2-70

Stahlguss

Edelstahl X8CrNiS18-9

PTFE

EN 24017

G20Mn5QT EN 10213-3

EN 24017

G20Mn5QT EN 10213-3

EN 10025-2

EN 10088

EN 10222-4

10087

A320 A2-70

A352 G5152

A320 A2-70

A352 G5152

A572-50 G3106

SM49

AISI 303

LF2, A350

AISI 1213

* EN: Primärer Designstandard ** ASTM, JIS: Gleichwertiger Materialstandard

9

REG-SB 50/REG-SB 65, Handregelventilmodul

Pos. Teil Werkstoﬀ EN* ASTM**

1 Spindel Edelstahl X8CrNiS 18-9,

1

Danfoss

2

3

4

5

6

7

8

9

2 Kappendichtung Nylon

3 Spindelabdichtung-

4 Federbelasteter

5 Dichtlippe Aluminium

6 Abdeckung Stahl P285QH+QT

7 Bolzen Edelstahl A2-70 Typ 308

8 Dichtung Fasern, asbestfrei

9 Tellerfeder Stahl

10 Kegel Stahl

seinheit

Teﬂon-Ring

EN 17440

Edelstahl X8CrNiS 18-9,

PTFE

EN 10088

EN 10222-4

AISI 303

LF2 A350

AI251686497769de-001201 | 17

1

2

4

3

5

1

2

3

5

6

27H328_09-2015

4

Danfoss27H329_09-2015

1

2

3

4

6

7

5

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Werkstoﬀspeziﬁkation

(Fortsetzung)

ICFB 50, Blinddeckel

ICS 50/ICS 65, Pilotventilmodul

ICM 50/ICM 65, Motorventilmodul

Pos. Teil Werkstoﬀ EN* ASTM** JIS**

1 Dichtung Asbestfreie Fasern

2 Flansch Tieftemperaturstahl-

3 Sechskantbolzen

M10 × 25

Pos. Teil Werkstoﬀ EN* ASTM**

1 Bolzen Edelstahl A2-70, EN 1515-1 Sor te B8 A320

2 Modulkörper Tieftemperatur-Stahl G20Mn5QT

3 Dichtung Fasern, asbestfrei

4 Kolben Stahl

5 Ventilteller PTFE

Pos. Teil Werkstoﬀ EN* ASTM**

1 Adapter Edelstahl X5CrNi18-10

2 Bolzen Edelstahl A2-70, EN 1515-1 Sor te B8 A320

3 Modulkörper Tieftemperatur-Stahl G20Mn5QT

4 Dichtung Fasern, asbestfrei

5 Kolben Stahl

6 Ventilteller PTFE

guss

Edelstahl A2-70

G20Mn5QT EN 10213-3

EN 24017

EN 10213-3 P285QH+QT EN 10222-4

EN 10088

EN 10213-3

A352 G5152

A320 A2-70

LCC, A352 LF2, A350

A240

LCC, A352

Danfoss

ICLX 50/ICLX 65, 2-Schritt-Magnetventilmodul

Pos. Teil Werkstoﬀ EN* ASTM**

1 EVM Pilot NO

2 EVM Pilot NC

3 Modulkörper Tieftemperatur-Stahl P285QH,

4 Feder Edelstahl

5 Dichtung Fasern, asbestfrei

6 Hauptkolben Stahl

7 Hauptsitzplatte PTFE

* EN: Primärer Designstandard ** ASTM, JIS: Gleichwertiger Materialstandard

18 | AI251686497769de-001201

EN 10222-4

LF2, A350

1

2

3

6

7

5

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Werkstoﬀspeziﬁkation

(Fortsetzung)

* EN: Primärer Designstandard ** ASTM, JIS: Gleichwertiger Materialstandard

ICSH 50/ICSH 65, 2-Schritt-Magnetventilmodul

Pos. Teil Werkstoﬀ EN* ASTM**

1 2 3

4 5 6 7

4

Danfoss

27H617_09-2017

EVM Pilot NC

Modulkörper Tieftemperatur-Stahl P285QH,

Feder Edelstahl

Dichtung Fasern, asbestfrei

Hauptkolben Stahl

Hauptsitzplatte PTFE

EN 10222-4

Auswahl der Bestellnummer Folgen Sie zum Bestimmen der richtigen ICF-Ventilstation den Schritten 1 bis 5.

Schritt 1 Anwendungs- und Funktionsanforderungen bestimmen:

– Leitung: Flüssigkeit, Flüssigkeitseinspritzung, Heißgasabtauung, Flüssigkeits-

DX,Pumpenrücklaufusw. – Regelung: Magnetventil, Motorventil – Abtauung: Elektrisch oder mit Heißgas

Bestimmen Sie mithilfe der oben genannten Punkte die Referenznummer der Anwendung (siehe S. 24):

Schritt 2 Auswahlkriterien (Bitte verwenden Sie zur Auslegung das Programm

Coolselector2)

Laden Sie die Software hier herunter:

http://refrigerationandairconditioning.danfoss.com/support-center/apps-and-software/coolselector/

– Kältemittel – Leistung – Temperatur – Umwälzrate

LF2, A350

Bestimmen Sie mithilfe der oben genannten Punkte die benötigte Ventilstation, z. B.: ICF 20 komplett mit ICM 20-C.

Schritt 3 Anschlussgrößen und -typ bestimmen

– DIN-Anschweißende, ANSI-Anschweißende oder SOC-Schweißmuﬀe – 15 (½ Zoll), 20 (¾ Zoll), 25 (1 Zoll), 32 (1 ¼ Zoll), 40 (1½ Zoll), 50 (2 Zoll), 65 (2½ Zoll)

oder 80 (3 Zoll)

Schritt 4 Bestellnummer bestimmen

(Siehe S. 25 bis 37)

AI251686497769de-001201 | 19

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Anwendungsbeispiel: Flüssigkeitseinspeisung

Es wird eine Ventilkombination für einen überﬂuteten Verdampfer benötigt, dessen On/Oﬀ-Regelung von einem Thermostat übernommen wird und der mit einer elektrischen Abtauung ausgestattet ist. Die Möglichkeit zur manuellen Öﬀnung des Magnetventils wird empfohlen. Eine gängige ICFKonﬁguration für derartige Anwendungen wird nachfolgend gezeigt:

EKC 202

Vom Flüssigkeitsabscheider

Nicht alle Ventile sind abgebildet. Nicht für Konstruktionszwecke geeignet.

Anwendungsbeispiel: Flüssigkeitseinspeisung/ Heißgasabtauleitung

Verdampfer mit zweistuﬁgem, gasbetätigtem ICLX-Ventil in der SaugleitunginKombination mit Heißgasabtauung mit: ICF-Flüssigkeitsvorlaufstation und ICF-Heißgasstation mit seitlichem Port für den Betrieb des ICLX; ICS und CVP als Abtauregler (optional OFV, je nach Leistung)

AKS 12

Verdampfer

Zum Flüssigkeitsabscheider

SVA

ICFB

Zum Flüssigkeitsabscheider

Von der Druckleitung

CVP

ICS

Vom Flüssigkeitsabscheider

Nicht alle Ventile sind abgebildet. Nicht für Konstruktionszwecke geeignet.

ICLX/GPLX

20 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Anwendungsbeispiel: Flüssigkeitseinspritzleitung

SVA

Zur Verdichtersaugleitung

LLG

Nicht alle Ventile sind abgebildet. Nicht für Konstruktionszwecke geeignet.

Flüssigkeitsabscheider

SNV

SVA

Zum Verdampfer

Es wird eine Ventilkombination mit elektronischem Einspritzventil zur Flüssigkeitseinspritzung in den Abscheider benötigt. Der Einbau eines Magnetventils vor dem Regelventil wird empfohlen.

DSV

SFV

AKS 38

SVA

SFV

EKE 347

AKS 4100

SNV

Vom Sammler

ICFB

Vom Verdampfer

SVA

Anwendungsbeispiel: Flüssigkeitseinspritzleitung

Vom Abscheider/ Verdampfer

Nicht alle Ventile sind abgebildet. Nicht für Konstruktionszwecke geeignet.

SVA

Es wird eine Ventilkombination mit elektronischem Einspritzventil zur Flüssigkeitseinspritzung in den Verdichter benötigt. Der Einbau eines Magnetventils vor dem Regelventil wird empfohlen.

Verdichter

FIA

Öleinspritzung

AKS 21

Zum Ölabscheider

EKC 361

Vom Sammler

AI251686497769de-001201 | 21

ICFS

SVA

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Anwendungsbeispiel: Flüssigkeitsvorlauﬂeitung/ Heißgasabtauleitung/ Rücklauﬂeitung/

Verdampfer mit zweistuﬁgem, gasbetätigtem ICLX-Modul in der ICF-(Pumpenrücklauf) Ventilstation in der Pumpenrücklauf-/Saugleitung. Heißgasabtauung mit: ICF-Heißgas-Ventilstation mit seitlichem Anschluss zum versorgen des ICLX-Moduls mit Strom sowie ICF-Abtaustation mit seitlichem Anschluss an die Saugleitung für die schwimmeraktivierten Kondensatrückführung.

Kondensatrückführung

AK-CC 210

Zum Flüssigkeitsabscheider

Vom Flüssigkeitsabscheider

Von der Druckleitung

Nicht alle Ventile sind abgebildet. Nicht für Konstruktionszwecke geeignet.

Hinweis:

Siehe für Einschränkungen in Bezug auf die Verrohrung für die ICF-Abtaustation das Dokument AB236886443340

CHV

AKS 21

Verdampfer

AKS 21

SVA

ICFD

ICFS

ICFE

ICLX

SVA

ICFR

SVA

ICFF ICFC

ICFS

ICSH

22 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Anschlüsse

D: Anschweißende, DIN (EN 10220)

Größe

mm

15 ½ 21,3 1,3 0,839 0,052 20 ¾ 26,9 2,3 1,059 0,091 25 1 33,7 2,6 1,327 0,103 32 1¼ 42,4 2,6 1,669 0,102 40 1½ 48,3 2,6 1,902 0,103 50 2 60,3 2,9 2,37 0,11 65 2½ 76,1 2,9 3,00 0,11 80 3 88,9 3,2 3,50 0,13

Größe

Zoll

AD

mm

T

mm

AD

Zoll

T

Zoll

A: Anschweißende ANSI (B 36.10) Anschweißende ANSI (B 36.19)

SOC: Schweißmuﬀe ANSI (B 16.11)

SD: Lötanschluss (DIN 2856)

Größe

mm

15 ½ 21,3 2,7 0,839 0,105 80 20 ¾ 26,9 4,0 1,059 0,158 80 25 1 33,7 4,6 1,327 0,181 80 32 1¼ 42,4 4,9 1,669 0,193 80 40 1½ 48,3 5,1 1,902 0,201 80 65 2½ 73,0 5,2 2,87 0,20 40 80 3 88,9 5,5 3,50 0,22 40

Größe

mm

15 ½ 21,9 5,9 0,862 0,232 10,25 0,40 20 ¾ 27,2 4,6 1,071 0,181 13 0,51 25 1 33,9 7,2 1,335 0,284 13 0,51 32 1¼ 42,7 6,1 1,743 0,240 13 0,51 40 1½ 48,8 6,6 1,921 0,260 13 0,51 50 2 61,2 6,2 2,410 0,240 16 0,63

Größe

mm

22 22,08 16,5

Größe

Zoll

Größe

Zoll

Größe

Zoll

AD

mm

ID

mm

ID

mm

T

mm

T

mm

AD

Zoll

ID

Zoll

ID

Zoll

T

Schedule

L

mm

L

mm

L

Zoll

L

Zoll

SA: Lötanschluss (ANSI B 16.22)

FPT: Rohrinnengewinde (ANSI/ASME B 1.20.1)

Größe

mm

Größe

mm

(15) ½ (½ × 14 NPT)

Größe

Zoll

/ 0,875 0,650

Größe

Zoll

ID

mm

Rohrinnengewinde

ID

Zoll

L

mm

L

Zoll

AI251686497769de-001201 | 23

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Bestellung der ICF-Ventilstation

Die nachstehende Nomenklatur speziﬁziert die Anwendung nach Typ, Gehäusegröße, Anzahl der Funktionen und die Anwendungsgruppe .

Diese Bezeichnung wird häuﬁg für die Besprechung möglicher Lösungen verwendet und wird die endgültige Identiﬁkationsmöglichkeit auf der Ventilkennzeichnung sein (siehe Kennzeichnungsbeispiel).

Kennzeichnungsbeispiel:

ICF 20 - 6 - 3

Referenznummer der Anwendung (siehe Übersicht unten)

Anzahl der Modul-Ports Gehäusegröße Typ

Bei der Bestellung müssen Anschlussgrößen und -typen ausgewählt sein, um eine endgültige Identiﬁkation zu ermöglichen. Die endgültige Identiﬁkation erfolgt nur

anhand der Bestellnummer (siehe folgende Seiten).

Übersicht über die Anwendungen (allgemeine Konﬁguration, ohne Anschlusstyp und -größe)

Anwendungs-Nr. Funktionsabfolge

Flüssigkeitseinspeisung

1 Flüssigkeitseinspeisung (ohne Heißgasabtauung) Absperrventil Filter Magnetventil Handöﬀnungsmodul Regelventil Absperr ventil 2 Flüssigkeitseinspeisung Absperrventil Filter Magnetventil Handöﬀnungsmodul Regelventil Absperr- und

3 Flüssigkeitseinspeisung Absperrventil Filter Magnetventil Rückschlagventil Regelventil Absperrventil 10 Flüssigkeitseinsoeisung(ohne Heißgasabtauung) Absperrventil Filter Magnetventil Regelventil 15 Flüssigkeitseinspeisung mit ext. Anschl. Absperrventil Filter Magnetventil Rückschlagventil Schweißen Regelventil

Einfache Magnetventilfunktion

4 Magnetventil: Flüssigkeits- u. Heißgasleitungen Absperrventil Filter Magnetventil Handöﬀnungsmodul Absperr ventil 8 Magnetventil: Flüssigkeits- u. Heißgasleitungen Absperrventil Filter Magnetventil Handöﬀnungsmodul

Flüssigkeitseinspritzung (Expansion)

5 Flüssigkeitseinspritzung (Expansion) Absperrventil Filter Magnetventil Handöﬀnungsmodul Motor ventil Absperrventil 12 Flüssigkeitseinspritzung (Expansion), PWM Absperrventil Filter Elektron.

14 Flüssigkeitseinspritzung (Expansion) Absperrventil Filter Motorventil Absperrventil

Expansionsventil

Absperrventil

Heißgasabtauung

9 Heißgasabtauung Absperrventil Filter Magnetventil Absperrventil

Heißgasabtauung (nur ICF 50)

47 Heißgasabtauung – 2-stuﬁges-Magnet ventil für die ON/OFF-Regelung

48 Heißgasabtauung – 2-stuﬁges-Magnet ventil für die ON/OFF- und

Handregelung

Absperrventil Filteroption* Magnet ventil Absperrventil

Absperrventil Filteroption* Magnet ventil Regelventil

* nur ICF 50

Magnetventil für mehrere Verdampfer

11 Magnetventil - mehrere Verdampfer Absperrventil Filter Magnetventil Rückschlagventil 18 Magnetventil - mehrere Verdampfer Absperrventil Filter Magnetventil Absperr- und

Rückschlagventil

Flüssigkeit, PWM

13 Flüssigkeitseinspritzung (Pulsbreitenmoduliert) Absperrventil Filter Elektron.

Expansionsventil

Absperr- und

Rückschlagventil

Saug - und Rücklauﬂeitung (nur ICF 50 und ICF 65)

41 On/Oﬀ - 2 stuﬁges-Magnetventil Absperrventil Filteroption* Magnetventil Absperr ventil 42 Mechanische Druck- (Temperatur-)Regelung Absperrventil Filteroption* ICS-Optionen** Absperrventil 43 Elektronische Druck- (Temperatur-)Regelung Absperrventil Filteroption* Motorventil Absperrventil 44 On/Oﬀ - 2-stuﬁges Magnetventil u. Handregelung Absperrventil Filteroption* Magnetventil Regelventil 45 Mechanische Druck- (Temperatur-)Regelung u.

46 Elektronische Druck- (Temperatur-)Regelung u.

* nur ICF 50 ** typische ICS-Optionen: On/Oﬀ-, Druck- oder Temperaturregler (siehe ICS-Datenblatt)

Handregelung

Absperrventil Filteroption* ICS-Optionen** Regelventil

Absperrventil Filteroption* Motorventil Regelventil

Verschiedenes

90 Sonstige Konﬁgurationen

Kondensatrückführung

101D1P1 Flüssigkeitsablauf M2, belastetes Rückschlagventil ohne Magnetventil

102D1 Abtaumodul in M2 mit Magnetventil – 2 Absperrventile 102D2 Abtaumodul in M2 mit Magnetventil – 2 Absperrventile 103D1 Abtaumodul in M4 mit Magnetventil – 1 Absperrventil 104D1 104D2

105D1 Abtaumodul in M2 mit Magnetventil – 1 Absperrventil 105D2 Abtaumodul in M2 mit Magnetventil – 1 Absperrventil 106D1 Abtaumodul in M2 mit Magnetventil und

107D1 Abtaumodul in M2 mit Magnetventil und

108D1 Abtaumodul in M2 ohne Magnetventil - 2 Absperrventile 109D2 Abtaumodul in M2

110D1P1

– 1 Absperrventil

Abtaumodul in M4 mit Schmutzfänger und Magnetventil – 1 Absperrventil

Absperrventil

Absperrventile

Flüssigkeitsablauf M2, belastetes Rückschlagventil ohne Magnetventil – 1 Absperrventil

Handöﬀnungsmodul

- 2

Absperrventil

Absperrventil Magnetventil

Absperrventil

- 1

Absperrventil

Abtaumodul (ammoniak)

Abtaumodul (CO)

Schmutzfänger

Abtaumodul (ammoniak)

Abtaumodul (CO)

Abtaumodul (ammoniak)

Abtaumodul (CO)

Abtaumodul (ammoniak)

Bel. Anschluss

Magnetventil Absperrventil

Abtaumodul (ammoniak)

Magnetventil

Magnetventil Handöﬀnungsmodul

Magnetventil

Bel. Anschluss

Abtaumodul (ammoniak)

Abtaumodul (CO)

Absperrventil

Absperr- & Rückschlagventil

Absperrventil

Rückschlagventil

24 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Flüssigkeitsvorlauf

Anwendung 1: Flüssigkeitseinspeisung (ohne Heißgasabtauung)

Typ

Anzahl der

ICF 20

ICF 25

ICF 20

ICF 25

ICF 20

ICF 25

ICF 20

ICF 20 6

ICF 25 6

ICF 20 6 1RA 1¼ 32 Schweißmuﬀe, ANSI (B 16,11) ICFS 20 ICFF 20E ICFE 20 I CFO 20 ICFR 20A ICFS 20 1 0,1 22,2 027L 3008

ICF 20 6 1HR B 1¼ 32 Schweißmuﬀe, ANSI (B 16,11) ICFS 20 ICFF 20E ICFE 20H I CFB 20 ICFR 20B ICFS 20 10, 9 24,0 027L340 9

ICF 25 6 1RA 1¼ 32 Schweißmuﬀe, ANSI (B 16,11) ICFS 25 ICFF 25E ICFE 25 IC FB 25 ICFR 25A ICFS 25 23,8 52,4 027L400 8

ICF 25 6 1RB 1¼ 32 Schweißmuﬀe, ANSI (B 16,11) ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25B ICFS 25 24, 2 53, 2 0 27L4 013

ICF 25 6 1RB 1½ 40 Schweißmuﬀe, ANSI (B 16,11) ICFS 25 ICFF 25E ICFE 25 ICFB 2 5 ICFR 25B ICFS 25 23,8 52, 4 0 27L4 017

Anwendungs-Nr.

Module

6 1RA

6 1RB

6 1RA

6 1H RA

6 1HRB

6 1RA

6 1HRB

6 1RA

6 1RB

6 1RA

1HRB

1RA

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 M5 M6 kg lbs

¾ 20 Anschweißende ANSI (B 36,10) I CFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9,5 20,9 027L3004

1 25 Anschweißende ANSI (B 36,10) ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 10 ,1 22,2 027L3373

1¼ 32 Anschweißende ANSI (B 36,10) ICFS 2 5 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFS 25 23,8 52, 4 0 27L4 012

¾ 20 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9,5 20,9 027L3000

1 25 Anschweißende, DIN EN 10220 ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICFR 20A ICFS 20 9,7 21,3 027L 3002

1 25 Anschweißende, DIN EN 10220 ICFS 20 I CFF 20 ICFE 20H IC FB 20 ICFR 20A ICFS 20 10,3 22,7 027L 3002

1 25 Anschweißende, DIN EN 10220 ICFS 20 I CFF 20 ICFE 20H IC FB 20 ICFR 20B ICFS 20 10, 3 22,7 027L340 6

1 25 Anschweißende, DIN EN 10220 ICFS 2 5 I CFF 25 I CFE 25 ICFB 2 5 ICFR 25A ICFS 25 23,6 51, 9 027L4002

1¼ 32 Anschweißende, DIN EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9,7 21, 3 027L 3003

1¼ 32 Anschweißende, DIN EN 10220 I CFS 20 ICFF 20 IC FE 20H ICFB 20 I CFR 20B ICFS 20 10,3 22,7 027L 3407

1¼ 32 Anschweißende, DIN EN 10220 I CFS 25 ICFF 25 ICFE 25 I CFB 25 ICFR 25A ICFS 25 23,6 51,9 027L400 6

1¼ 32 Anschweißende, DIN EN 10220 I CFS 25 ICFF 25 ICFE 25 I CFB 25 ICFR 25B ICFS 25 23, 6 51, 9 02 7L4 011

1½ 40 Anschweißende, DIN EN 10220 ICFS 25 I CFF 25 I CFE 25 ICFB 2 5 ICFR 25B ICFS 25 22,7 49, 9 0 27L4016

¾ 20 S chweißmuﬀe, ANSI (B 16,11) ICFS 2 0 I CFF 20 I CFE 20 ICFO 20 ICFR 20A ICFS 20 10, 4 22 ,9 027L30 05

1 25 Schweißmuﬀe, ANSI (B 16,11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 2 0A ICFS 20 9,9 21, 8 027 L3007

1 25 Schweißmuﬀe, ANSI (B 16,11) ICFS 20 ICFF 20E ICFE 20H ICFB 2 0 ICFR 20B ICFS 20 10, 9 24 ,0 027L 3408

1 25 Schweißmuﬀe, ANSI (B 16,11) ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25A ICFS 25 24 ,1 53,0 027L4003

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Anwendung 2: Flüssigkeitseinspeisung

Typ Anzahl der

ICF 20 6 2RA ¾ 20 Anschweißende ANSI (B 36.10) ICFS 20 ICFF 20 I CFE 20 ICFO 20 ICFR 20A ICFN 20 9,8 21, 6 027 L3013

ICF 20 6 2RA ¾ 20 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A I CFN 20 9,7 21,3 027L 3009

ICF 20 6 2RB ¾ 20 Anschweißende, DIN EN 10220 I CFS 20 ICFF 20 ICFE 20 I CFO 20 ICFR 20B ICFN 20 10, 2 22,9 027L3398

ICF 20 6 2RB 1 25

ICF 20 6 2RA 1 25 Anschweißende, DIN EN 10220 I CFS 20 ICFF 20 ICFE 20 IC FO 20 ICFR 20A ICFN 2 0 9,7 21, 3 0 27L 30 11

ICF 20 6 2HRB 1 25 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 I CFE 20H ICFB 20 I CFR 20B ICFN 20 9,2 20,2 02 7L3 410

ICF 20 6 2RA 1¼ 32 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20 IC FO 20 ICFR 20A ICFN 2 0 9,7 21, 3 02 7L30 12

ICF 20 6 2HRB 1¼ 32 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFN 20 9,2 20,2 0 27 L3 411

ICF 25 6 2RA 1¼ 32 Anschweißende, DIN EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFB 25 IC FR 25A ICFN 25 23, 3 51, 3 027L4135

ICF 20 6 2RA ¾ 20 S chweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 10 ,1 22,2 027L 3014

ICF 20 6 2RA 1 25 Schweißmuﬀe, ANSI (B 16.11) I CFS 20 ICFF 20E ICFE 20 ICF O 20 ICFR 20A ICFN 20 9,9 21,8 027L 3016

ICF 20 6 2HRB 1 25 S chweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFN 20 8,8 19,4 027 L34 12

ICF 20 6 2RA 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 2 0A ICFN 20 9,9 21,8 0 27L 3017

ICF 20 6 2HRB 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H IC FB 20 ICFR 20B ICFN 20 10, 9 24,0 027 L3413

ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls aufquellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF- Ventilgehäuse eingebaut wird.

Anwendungs-Nr. Anschluss-

Module

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

[Zoll] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Anschweißende, DIN EN 10220

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICFR 20B ICFN 20 10, 2 22 ,9 027L342 2

AI251686497769de-001201 | 25

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Flüssigkeitseinspeisung

Anwendung 3: Flüssigkeitseinspeisung

Typ Anzahl

ICF 20 6 3RA ¾ 20 Anschweißende ANSI (B 36.10) ICFS 20 I CFF 20 IC FE 20 ICFC 20 ICFR 20A ICFS 2 0 9,9 21,8 027L 3022

ICF 20 6 3RA 1 25 Anschweißende ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 I CFC 20 ICFR 20A IC FS 20 9,9 21, 8 027L 3419

ICF 20 6 3RA ¾ 20 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 2 0 ICFC 20 ICFR 20A ICFS 20 9,6 21,1 027 L3018

ICF 20 6 3RB ¾ 20

ICF 20 6 3RA 1 25

ICF 20 6 3HRB 1 25 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20 H ICFC 20 ICFR 20B IC FS 20 10, 6 23,3 027L 3414

ICF 25 6 3RA 1 25 Anschweißende, DIN EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25A I CFS 25 23,4 51,5 027L402 0

ICF 20 6 3RA 1¼ 32 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 10 ,4 22,9 027L3021

ICF 20 6 3HRB 1¼ 32 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B I CFS 20 10, 6 23,3 027L 3415

ICF 25 6 3RA 1¼ 32 Anschweißende, DIN EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25A I CFS 25 23,2 51,0 027L4 024

ICF 20 6 3RB 1¼ 32 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 I CFE 20 ICFC 20 ICFR 20B ICFS 20 10,4 22,9 027L3430

ICF 25 6 3RB 1¼ 32 Anschweißende, DIN EN 10220 ICFS 25 ICFF 25 IC FE 25 ICFC 25 ICFR 25B ICFS 25 23,8 52, 4 027L402 9

ICF 25 6 3RB 1½ 40 Anschweißende, DIN EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFS 25 24, 0 52 ,8 027L4 034

ICF 20 6 3RA ¾ 20 S chweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 I CFC 20 ICFR 20A IC FS 20 10, 0 22,0 027 L3023

ICF 20 6 3HRB ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICF C 20 ICFR 20B ICFS 20 10,7 23,5 027L 3418

ICF 20 6 3RA 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFC 20 ICF R 20A ICFS 20 10 ,0 22,0 027L302 5

ICF 20 6 3HRB 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20 E ICFE 20 H ICFC 20 ICFR 20B ICFS 20 11, 2 24,6 027L 3416

ICF 25 6 3RA 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25A ICFS 25 24,2 53,2 027L4 021

ICF 20 6 3RA 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) IC FS 20 IC FF 20E ICFE 20 IC FC 20 IC FR 20A ICFS 20 10,1 22, 2 027L3026

ICF 20 6 3HRB 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) I CFS 20 I CFF 20E I CFE 20H I CFC 20 ICFR 20B ICFS 20 11 ,3 24,9 027 L34 17

ICF 25 6 3RA 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) IC FS 25 I CFF 25E ICFE 25 ICFC 2 5 IC FR 25A ICFS 2 5 24,1 53 ,0 027L4026

ICF 25 6 3RB 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 25 ICFF 2 5E ICFE 25 ICFC 2 5 ICFR 25B ICFS 25 24 ,1 53,0 0 27L40 31

ICF 25 6 3RB 1½ 40 Schweißmuﬀe, ANSI (B 16.11) ICFS 25 IC FF 25E I CFE 25 ICFC 25 ICFR 25B ICFS 25 24, 2 53, 2 027L4035

* Festes Modul ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls aufquellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF-Ventilgehäuse eingebaut wird.

der

Module

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Anschweißende, DIN EN 10220

ICFS 20 I CFF 20 I CFE 20 ICFC 20 ICFR 20B I CFS 20 10,4 2 2,9 027L3433

ICFS 20 ICFF 20E ICFE 20 ICFC 20 IC FR 20A ICFS 20 10 ,0 22,0 027L 3437

26 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Flüssigkeitseinspeisung

Anwendung 10: Flüssigkeitsvorlauf (keine Heißgasabtauung)

Typ Anzahl der

Module

ICF 15 4 10HRB ¾ 20 Anschweißende ANSI (B 36.10) IC FS 15* IC FF 15* ICFE 20H ICFR 20B 7,0 15, 4 027L4585

ICF 20 4 10RA ¾ 20 Anschweißende ANSI (B 36.10) I CFS 20 ICFF 20 ICFE 20 ICFR 20A 6,6 14 ,5 027L307 7

ICF 25 4 10RA 1¼ 32 Anschweißende ANSI (B 36.10) ICFS 25 ICFF 25 ICFE 25 ICFR 25A 16,1 35,4 027 L4081

ICF 15 4 10RA ½ 15 Anschweißende, DIN EN 10220 I CFS 15* IC FF 15* ICFE 20 ICFR 20A 6,3 13 ,8 027L454 8

ICF 15 4 10RB ½ 15 Anschweißende, DIN EN 10220 ICFS 15* ICFF 15* ICFE 20 ICFR 20B 6,3 13, 8 027L4544

ICF 15 4 10HRA ½ 15 Anschweißende, DIN EN 10220 I CFS 15* IC FF 15* ICFE 20H ICFR 20A 7, 0 15, 4 027L4552

ICF 15 4 10HRB ½ 15 Anschweißende, DIN EN 10220 IC FS 15* ICF F 15* ICFE 20H ICFR 20B 7, 0 15, 4 027L4549

ICF 15 4 10RA ¾ 20 Anschweißende, DIN EN 10220 ICFS 15* I CFF 15* ICFE 20 ICFR 20A 6,3 13, 8 027L4545

ICF 15 4 10RB ¾ 20 Anschweißende, DIN EN 10220 I CFS 15 * IC FF 15* ICFE 20 ICFR 20B 6,3 13 ,8 027 L4540

ICF 15 4 10HRB ¾ 20 Anschweißende, DIN EN 10220 I CFS 15 * I CFF 15* ICFE 20 H ICFR 20B 7,0 15, 4 027L45 24

ICF 20 4 10RA ¾ 20 Anschweißende, DIN EN 10220 ICFS 2 0 I CFF 20 I CFE 20 ICFR 20A 6,7 14,7 027L3073

ICF 20 4 10HRB ¾ 20 Anschweißende, DIN EN 10220 ICFS 20 I CFF 20 ICFE 20H ICFR 20B 7, 9 1 7,4 027L3383

ICF 20 4 10RA 1 25 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFR 20A 7,2 15, 8 027L3 075

ICF 20 4 10RB 1 25 Anschweißende, DIN EN 10220 ICFS 20 ICFF 2 0 ICFE 2 0 ICFR 20B 7, 2 15 ,8 02 7L3431

ICF 20 4 10HRB 1 25 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFR 20B 7,9 17, 4 027L 3400

ICF 25 4 10RA 1 25 Anschweißende, DIN EN 10220 ICFS 25 ICFF 2 5 ICFE 2 5 ICFR 25A 15,9 35,0 027L4076

ICF 25 4 10RB 1 25 Anschweißende, DIN EN 10220 ICFS 25 ICFF 2 5 ICFE 2 5 ICFR 25B 15,9 35, 0 027L 4169

ICF 25 4 10RB 1 25 Anschweißende, DIN EN 10220 ICFS 25 ICFF 25E ICFE 25 ICFR 25B 16,2 35,6 027L4187

ICF 20 4 10RA 1¼ 32 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFR 20A 6,7 14 ,7 027L 3076

ICF 20 4 10HRB 1¼ 32 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20H I CFR 20B 7,9 1 7,4 027L34 01

ICF 25 4 10RA 1¼ 32 Anschweißende, DIN EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFR 25A 15, 8 34, 8 027 L4080

ICF 25 4 10 RB 1¼ 32 Anschweißende, DIN EN 10220 ICFS 25 I CFF 25 I CFE 25 ICFR 2 5B 15,4 33,9 027L4 085

ICF 25 4 10RB 1½ 40 Anschweißende, DIN EN 10220 ICFS 25 I CFF 25 I CFE 25 ICFR 2 5B 15,8 34,8 027L409 0

ICF 15 4 10RA ½ 15 Schweißmuﬀe, ANSI (B 16.11) ICFS 15* I CFF 15* ICFE 20 ICFR 20A 6, 3 13, 8 027L4586

ICF 15 4 10HRB ½ 15 Schweißmuﬀe, ANSI (B 16.11) I CFS 15 * I CFF 15* ICFE 20 H ICFR 20B 7,0 15, 4 027L4530

ICF 15 4 10RA ¾ 20 Schweißmuﬀe, ANSI (B 16.11) IC FS 15* IC FF 15* ICFE 20 I CFR 20A 6,3 13, 8 027L4625

ICF 15 4 10HRB ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICF S 15* ICFF 15* I CFE 20H ICFR 20B 7,0 15, 4 02 7L4615

ICF 20 4 10RA ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 IC FR 20A 7, 0 15, 4 027L3 078

ICF 20 4 10HRB ¾ 20 Schweißmuﬀe, ANSI (B 16.11) I CFS 20 I CFF 20E I CFE 20H ICFR 20 B 8,4 18,5 027L 3404

ICF 20 4 10RA 1 25 Schweißmuﬀe, ANSI (B 16.11) IC FS 20 ICFF 20 E ICFE 20 ICFR 20A 6,9 15, 2 027L3080

ICF 20 4 10HRB 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFR 20B 7, 8 1 7,2 027L3402

ICF 25 4 10R A 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 I CFR 25A 15, 8 34,8 027L4077

ICF 20 4 10RA 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFR 20A 7, 0 15 ,4 027L 3081

ICF 20 4 10HRB 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 H ICFR 20B 8,1 17, 8 027L 3403

ICF 25 4 10RA 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) I CFS 25 ICFF 25E ICFE 25 IC FR 25A 12, 7 2 7,9 027L4082

ICF 25 4 10RB 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFR 25B 16, 2 35, 6 027L4087

ICF 25 4 10RB 1½ 40 Schweißmuﬀe, ANSI (B 16.11) I CFS 25 ICFF 25E ICFE 25 I CFR 25B 16, 2 35, 6 027L4091

* Festes Modul ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls aufquellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF-Ventilgehäuse eingebaut wird.

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

AI251686497769de-001201 | 27

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Flüssigkeitseinspeisung

Anwendung 15: Flüssigkeitseinspeisung mit externem Anschluss

Typ Anzahl

ICF 20 6 15RA 1 25 Anschweißende, DIN EN 10220 ICFS 20 IC FF 20 ICFE 20 ICFC 20 ICFW 20D ICFR 20A 9,1 20,0 027 L3157

ICF 20 6 15RB 1 25

ICF 25 6 15RA 1 25 Anschweißende, DIN EN 10220 ICFS 25 ICFF 2 5 ICFE 25 ICFC 25 ICFW 25D I CFR 25A 21,8 48,0 027L 4121

ICF 25 6 15RB 1¼ 32 Anschweißende, DIN EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 25D ICFR 25B 22,7 49,9 027L 4126

ICF 25 6 15RB 1½ 40 Anschweißende, DIN EN 10220 IC FS 25 I CFF 25 IC FE 25 ICFC 25 ICFW 25D IC FR 25B 21,9 48,2 0 27L4130

ICF 25 6 15RA 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICF W 25S I CFR 25A 23, 5 51,7 0 27L4122

ICF 25 6 15RB 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICF W 25S ICFR 25B 23,6 51,9 027L4127

ICF 25 6 15RB 1½ 40 Schweißmuﬀe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFW 25S I CFR 25B 23,7 52,1 027 L4131

der

Module

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Anschweißende, DIN EN 10220

ICFS 20 I CFF 20 I CFE 20 ICFC 20 ICFW 20D IC FR 20B 9,1 20, 0 027L3434

Gemeinsames Magnetventil

Anwendung 4: Magnetventil: Flüssigkeits- u. Heißgasleitungen

Typ Anzahl

ICF 20 6 4 1 25 Anschweißende, DIN EN 10220 I CFS 20 ICFF 20 ICFE 20 IC FO 20 I CFB 20 ICFS 2 0 9,2 20,2 027L3028

ICF 20 6 4 1¼ 32 Anschweißende, DIN EN 10220 ICFS 20 I CFF 20 IC FE 20 ICFO 20 ICFB 20 ICFS 20 9,2 20,2 027L3029

ICF 20 6 4 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICF O 20 IC FB 20 ICFS 2 0 9,4 20,7 027L 3124

ICF 20 6 4 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E I CFE 20 ICFO 20 ICFB 20 ICFS 2 0 9,3 20,5 027L3032

ICF 20 6 4 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 2 0 IC FB 20 ICFS 20 9,5 20,9 027L3033

der

Module

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Anschlusstyp Modul einbauort Gewicht Bestell-Nr.

größe

Anwendung 8: Magnetventil: Flüssigkeits- u. Heißgasleitungen

Typ Anzahl

ICF 15 4 8 ½ 15 Anschweißende ANSI (B 36.10) ICF S 15* I CFF 15* ICFE 20 ICF O 20 5,7 12, 6 027L4533

ICF 15 4 8 ¾ 20 Anschweißende ANSI (B 36.10) I CFS 15 * ICF F 15* I CFE 20 ICFO 20 5,7 12 ,6 027L4535

ICF 20 4 8 ¾ 20 Anschweißende ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFO 20 6, 3 13, 9 027L 3062

ICF 15 4 8 ½ 15 Anschweißende, DIN EN 10220 ICF S 15* I CFF 15* ICFE 20 I CFO 20 5,7 12, 6 027L4532

ICF 15 4 8 ½ 15

ICF 15 4 8 ¾ 20 Anschweißende, DIN EN 10220 I CFS 15 * IC FF 15* ICFE 20 ICFO 20 5,7 12, 6 027L4520

ICF 15 4 8 ¾ 20

ICF 20 4 8 1 25 Anschweißende, DIN EN 10220 I CFS 20 ICFF 20 ICFE 20 IC FO 20 7, 2 15, 8 027L 3060

ICF 25 4 8 1 25 Anschweißende, DIN EN 10220 I CFS 25 I CFF 25 IC FE 25 ICFB 25 12, 4 2 7,3 027L4 054

ICF 20 4 8 1¼ 32 Anschweißende, DIN EN 10220 ICFS 20 I CFF 20 IC FE 20 ICFO 20 6,3 13 ,9 027L 3061

ICF 25 4 8 1¼ 32 Anschweißende, DIN EN 10220 ICFS 25 I CFF 25 ICFE 2 5 ICFB 25 14, 5 31,9 027L4133

ICF 25 4 8 1½ 40 Anschweißende, DIN EN 10220 ICFS 25 ICFF 25 ICFE 2 5 ICFB 25 14, 5 31,9 027L4 059

ICF 15 4 8 ½ 15 Rohrgewinde (ANSI B 1.20.1) IC FS 15* IC FF 15* ICFE 20 ICFO 20 5,7 12, 6 027L453 4

ICF 15 4 8 ½ 15 Schweißmuﬀe, ANSI (B 16.11) I CFS 15* IC FF 15* ICFE 20 ICFO 2 0 5,7 12, 6 027L4526

ICF 15 4 8 ¾ 20

ICF 20 4 8 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICF O 20 6,6 14 ,5 027L 3366

ICF 20 4 8 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E I CFE 20 ICFO 20 6,7 14, 7 027L3 064

ICF 20 4 8 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 2 0 6,7 14 ,7 027 L3065

ICF 15 4 8

* Festes Modul ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls anschwellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF- Ventilgehäuse eingebaut wird. ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

der

Module

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 M5 M6 kg lbs

7

⁄822 Lötanschluss ANSI (B 16.22) ICFS 15* IC FF 15* ICFE 20 I CFO 20 5,7 12, 6 027L4536

7

⁄822 Lötanschluss DIN EN 1254-1 IC FS 15* IC FF 15* ICFE 20 ICFO 20 5,7 12, 6 027L4537

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Anschweißende, DIN EN 10220

Schweißmuﬀe, ANSI (B 16.11)

IC FS 15* I CFF 15 * ICFE 20 ICFN 20 6,8 15,0 027L4579

IC FS 15* I CFF 15 * ICFE 20 ICFN 20 6,8 15,0 027 L4574

IC FS 15* ICF F 15* I CFE 20 ICFO 20 5,7 12, 6 0 27L 4611

28 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Flüssigkeitseinspritzung

Anwendung 5: Flüssigkeitseinspritzung (Expansion)

Typ Anzahl

ICF 20 6 5MA ¾ 20

ICF 20 6 5MB ¾ 20

ICF 25 6 5MA 1¼ 32

ICF 20 6 5MA33 ¾ 20

ICF 20 6 5MA ¾ 20

ICF 20 6 5MB ¾ 20

ICF 20 6 5MB66 ¾ 20

ICF 20 6 5MC ¾ 20

ICF 20 6 5MA33 1 25

ICF 20 6 5MA 1 25

ICF 20 6 5HMA 1 25

ICF 20 6 5MA 1 25

ICF 20 6 5MB 1 25

ICF 20 6 5HMB 1 25

ICF 20 6 5MB66 1 25

ICF 20 6 5MC 1 25

ICF 20 6 5HMC 1 25

ICF 25 6 5MA 1 25

ICF 25 6 5MA33 1¼ 32

ICF 20 6 5MB66 1¼ 32

ICF 20 6 5MC 1¼ 32

ICF 20 6 5HMB 1¼ 32

ICF 20 6 5HMC 1¼ 32

ICF 25 6 5MA 1¼ 32

ICF 25 6 5MB 1¼ 32

ICF 25 6 5MA 1½ 40

ICF 25 6 5MA33 1½ 40

ICF 25 6 5MB 1½ 40

ICF 20 6 5MA33 ¾ 20

ICF 20 6 5MA ¾ 20

ICF 20 6 5MB66 ¾ 20

ICF 20 6 5MB ¾ 20

ICF 20 6 5MA33 1 25

ICF 20 6 5MA 1 25

ICF 20 6 5HMA 1 25

ICF 20 6 5MB66 1 25

ICF 20 6 5MB 1 25

ICF 20 6 5HMB 1 25

ICF 20 6 5MC 1 25

ICF 20 6 5HMC 1 25

ICF 25 6 5MA 1 25

ICF 25 6 5MA33 1¼ 32

ICF 25 6 5MA 1¼ 32

ICF 20 6 5MB66 1¼ 32

ICF 25 6 5MB 1¼ 32

ICF 20 6 5MC 1¼ 32

ICF 20 6 5HMB 1¼ 32

ICF 25 6 5MA 1½ 40

ICF 25 6 5MA33 1½ 40

ICF 25 6 5MA 1½ 40

ICF 25 6 5MB 1½ 40

* Festes Modul ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls aufquellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF-Ventilgehäuse eingebaut wird.

der

Module

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Anschlusstyp Modul einbauort Gewicht Bestell-Nr.

größe

Anschweißende ANSI (B 36.10)

Anschweißende, DIN EN 10220

Schweißmuﬀe, ANSI (B 16.11)

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICM 20 -A I CFS 20 9, 6 21,1 027L 3037

ICFS 20 I CFF 20 I CFE 20 ICFO 20 I CM 20-B ICFS 20 9,9 21, 8 027L3 043

ICFS 25 I CFF 25 I CFE 25 ICFB 2 5 ICM 25-A ICFS 25 23, 0 50,6 027L4 043

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICM 20-A 33 ICFS 20 10,1 22,2 027L3367

ICFS 20 IC FF 20 -74 I CFE 20 ICFO 20 ICM 20-A33 ICFS 20 9,8 21, 6 02 7L3151

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A ICFS 20 9,8 21, 6 027L30 34

ICFS 20 I CFF 20-74 ICFE 20 ICFO 20 I CM 20-A ICFS 20 9,8 21, 6 027 L3147

ICFS 20 I CFF 20 I CFE 20 ICFO 20 I CM 20-B ICFS 20 9, 8 21, 6 027 L3145

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICM 20-B66 IC FS 20 9,6 21,1 027L 3161

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20- C ICFS 20 9, 9 21, 8 027L3 432

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICM 20-A 33 ICFS 20 10,1 22,2 027L3388

ICFS 20 IC FF 20 -74 I CFE 20 ICFO 20 ICM 20-A33 ICFS 20 9,6 21,1 02 7L3153

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A ICFS 20 9,8 21, 6 027L3036

ICFS 20 I CFF 20 ICFE 20H IC FB 20 ICM 20 -A ICFS 20 10 ,4 22,9 027L 3322

ICFS 20 IC FF 20 -74 I CFE 20 ICFO 20 IC M 20-A ICFS 20 9, 8 21, 6 027L3148

ICFS 20 I CFF 20 I CFE 20 ICFO 20 I CM 20-B ICFS 20 9,6 21,1 027L3042

ICFS 20 IC FF 20 -74 I CFE 20 ICFO 20 I CM 20-B ICFS 20 9, 8 21, 6 027 L3149

ICFS 20 I CFF 20 ICFE 20H IC FB 20 ICM 20 -B ICFS 20 11, 4 2 5,1 027L332 5

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICM 20-B66 IC FS 20 10 ,5 23,1 027L3389

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -C ICFS 20 9,9 21, 8 027L3 047

ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20 -C ICFS 20 11 ,4 25 ,1 027L3328

ICFS 25 I CFF 25 I CFE 25 ICFB 2 5 ICM 25-A ICFS 25 22, 8 50,2 027L403 8

ICFS 25 I CFF 25 I CFE 25 ICFB 2 5 ICM 25-A33 ICFS 25 23,0 50,6 027L 4171

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICM 20-B66 IC FS 20 9,6 21,1 027L3374

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICM 20 -C ICFS 20 9,8 21,6 027L3048

ICFS 20 I CFF 20 ICFE 20-H I CFB 20 ICM 20 -B ICFS 20 10 ,3 22,7 027L3390

ICFS 20 I CFF 20 ICFE 20H IC FB 20 ICM 20- C ICFS 20 10 ,3 22,7 027L3329

ICFS 25 I CFF 25 I CFE 25 ICFB 2 5 ICM 25-A ICFS 25 23, 0 50,6 027L4 042

ICFS 25 I CFF 25 I CFE 25 ICFB 2 5 ICM 25-B I CFS 25 22, 0 48,5 027L40 47

ICFS 25 ICFF 25E ICFE 25 I CFB 25 ICM 25-A ICFS 25 21,9 48,2 027L 4148

ICFS 25 I CFF 25 I CFE 25 ICFB 2 5 ICM 25-A ICFS 25 22,2 48 ,9 02 7L4174

ICFS 25 I CFF 25 I CFE 25 ICFB 2 5 ICM 25-A33 ICFS 25 22,2 48,9 027 L4170

ICFS 25 I CFF 25 I CFE 25 ICFB 2 5 ICM 25-B I CFS 25 22, 2 48,9 027L 4052

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -A33 ICFS 20 10,1 22, 2 027L 3154

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -A ICFS 20 10 ,0 22,0 027L303 8

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-B66 ICFS 2 0 10 ,5 23,1 02 7L3159

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -B ICFS 20 9,8 21, 6 027L 3127

ICFS 20 ICFF 20 -E ICFE 20 ICFO 20 ICM 20-A 33 ICFS 20 10,1 22,2 027L 3391

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-A ICFS 20 10 ,1 22,2 027L304 0

ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICM 20- A ICFS 20 11, 4 25,1 027L3323

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-B66 ICFS 2 0 10 ,5 23,1 027L 3160

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -B ICFS 20 10 ,0 22,0 027L30 45

ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICM 20-B I CFS 20 11, 0 24,2 027L3326

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -C IC FS 20 10,0 22,0 0 27L30 51

ICFS 20 ICFF 20E ICFE 20H ICFB 20 IC M 20-C ICFS 20 10, 0 22,0 027L3330

ICFS 25 ICFF 25E ICFE 25 I CFB 25 ICM 25-A ICFS 25 23,1 50,8 027L4039

ICFS 25 ICFF 25- E ICFE 25 I CFB 25 ICM 25-A33 I CFS 25 22, 0 48,5 02 7L417 3

ICFS 25 ICFF 25E ICFE 25 I CFB 25 ICM 25-A ICFS 25 2 3,2 51, 0 027L404 4

ICFS 20 ICFF 20 -E ICFE 20 ICFO 20 ICM 20-B66 I CFS 20 10,5 23,1 027L3392

ICFS 25 ICFF 25- E ICFE 25 I CFB 25 ICM 25-B ICFS 25 23,2 51,1 027L4049

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -C IC FS 20 10,1 22, 2 027L3052

ICFS 20 ICFF 20 -E ICFE 20-H ICFB 20 ICM 20 -B ICFS 20 11, 0 24, 2 027L3393

ICFS 20 ICFF 20E ICFE 20H ICFB 20 IC M 20-C ICFS 20 11, 0 24, 2 027L3331

ICFS 25 ICFF 25- E ICFE 25 I CFB 25 ICM 25-A33 I CFS 25 22, 0 48,5 02 7L417 2

ICFS 25 ICFF 25- E ICFE 25 I CFB 25 ICM 25-A33 I CFS 25 23,1 50,8 0 27L4132

ICFS 25 ICFF 25- E ICFE 25 I CFB 25 ICM 25-B ICFS 25 23,2 51,1 027L4053

AI251686497769de-001201 | 29

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Flüssigkeitseinspritzung

Anwendung 12: Flüssigkeitseinspritzung (Expansion), PWM

Typ Anzahl der

ICF 15 4 12 ¾ 20 Anschweißende, ANSI (B 36.10) I CFS 15* IC FF 15* ICFA 20 ICFS 20 6, 2 13, 7 027L4556

ICF 15 4 12 ½ 15 Anschweißende, DIN-EN 10220 IC FS 15* IC FF 15* I CFA 20 I CFS 20 6,2 13 ,7 027L4573

ICF 15 4 12 ¾ 20 Anschweißende, DIN EN 10220 ICF S 15* ICF F 15* ICFA 20 ICFS 20 6,2 13, 7 027L4522

ICF 20 4 12 ¾ 20 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 I CFA 20 ICFS 20 6,8 15, 0 027L30 89

ICF 15 4 12 ½ 15 Schweißmuﬀe, ANSI (B 16.11) IC FS 15* ICF F 15* I CFA 20 ICFS 20 6,2 13 ,7 027L4528

ICF 15 4 12 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) I CFS 15* IC FF 15* ICFA 20 ICFS 20 6,2 13, 7 0 27L4 613

ICF 20 4 12 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFA 20 ICFS 20 6,8 15 ,0 0 27L3091

Anwendung 14: Flüssigkeitseinspritzung (Expansion)

Typ Anzahl der

ICF 15 4 14MA ½ 15

ICF 15 4 14MB ½ 15

ICF 20 4 14MA33 ¾ 20

ICF 15 4 14MA ¾ 20

ICF 20 4 14MA ¾ 20

ICF 15 4 14MB66 ¾ 20

ICF 20 4 14MB66 ¾ 20

ICF 15 4 14MB ¾ 20

ICF 20 4 14 MA33 1 25

ICF 20 4 14MA 1 25

ICF 20 4 14MB66 1 25

ICF 20 4 14MB 1 25

ICF 20 4 14MC 1 25

ICF 25 4 14MA 1 25

ICF 20 4 14MC 1¼ 32

ICF 25 4 14MB 1¼ 32

ICF 25 4 14MA 1¼ 32

ICF 25 4 14MA 1½ 40

ICF 25 4 14MB 1½ 40

ICF 15 4 14MA ½ 15

ICF 15 4 14MB ½ 15

ICF 15 4 14MB ¾ 20

ICF 15 4 14MA ¾ 20

ICF 20 4 14MA ¾ 20

ICF 20 4 14MA 1 25

ICF 20 4 14MB 1 25

ICF 25 4 14MB 1 25

ICF 25 4 14MB 1¼ 32

ICF 25 4 14MB 1½ 40

ICF 20 4 14MC 1 25

ICF 25 4 14MA 1 25

ICF 20 4 14MC 1¼ 32

ICF 25 4 14MA 1¼ 32

ICF 25 4 14MA 1½ 40

* Festes Modul ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls aufquellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF-Ventilgehäuse eingebaut wird.

Module

Anwendungs-

Nr.

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Anschlusstyp Moduleinbauort Gewicht

größe

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Anschweißende, DIN EN 10220

Schweißmuﬀe, ANSI (B 16.11)

IC FS 15* ICF F 15* ICM 20 -A I CFS 20 6,8 15 ,0 027L4551

IC FS 15* ICF F 15* I CM 20-B ICFS 20 6,8 15,0 027L4559

ICFS 20 I CFF 20 ICM 20 -A33 ICFS 20 7, 3 16,1 027L3394

IC FS 15* ICF F 15* ICM 20-A ICFS 20 6, 8 15, 0 027L4525

ICFS 20 ICFF 20 ICM 20-A ICFS 20 7, 3 16,1 027L309 5

IC FS 15* ICF F 15* ICM 20-B66 IC FS 20 6,8 15 ,0 027L4553

ICFS 20 I CFF 20 ICM 20-B66 IC FS 20 7, 2 15, 8 0 27L4155

IC FS 15* ICF F 15* I CM 20-B ICFS 20 6,8 15,0 027L4560

ICFS 20 I CFF 20 ICM 20 -A33 ICFS 20 6,6 14 ,5 027L 3365

ICFS 20 I CFF 20 ICM 20-A ICFS 20 7, 3 16,1 027L3097

ICFS 20 I CFF 20 ICM 20-B66 IC FS 20 7, 2 15, 8 027L3356

ICFS 20 I CFF 20 I CM 20-B ICFS 20 7, 2 15, 8 02 7L3103

ICFS 20 I CFF 20 ICM 20 -C I CFS 20 7, 2 15, 8 027 L3108

ICFS 25 I CFF 25 ICM 25-A ICFS 2 5 15 ,5 3 4,1 0 27L4103

ICFS 20 I CFF 20 ICM 20 -C I CFS 20 7, 3 16,1 027L 3109

ICFS 25 I CFF 25 I CM 25-B IC FS 25 14 ,4 31, 7 027 L4112

ICFS 25 I CFF 25 ICM 25-A ICFS 2 5 15 ,4 33,9 027 L4107

ICFS 25 I CFF 25 ICM 25-A ICFS 2 5 15 ,3 33,7 027 L4182

ICFS 25 I CFF 25 I CM 25-B IC FS 25 15 ,3 33, 7 0 27L 4117

IC FS 15* ICF F 15* ICM 20 -A I CFS 20 6,8 15 ,0 027L4531

IC FS 15* ICF F 15* I CM 20-B ICFS 20 6,8 15,0 027L4583

IC FS 15* ICF F 15* I CM 20-B ICFS 20 6,8 15,0 027L4623

IC FS 15* ICF F 15* ICM 20 -A I CFS 20 6,8 15 ,0 027L4 616

ICFS 20 ICFF 20E ICM 20-A ICFS 20 7, 5 16, 5 027L309 9

ICFS 20 ICFF 20E ICM 20-A ICFS 20 6,7 14,7 027L 3101

ICFS 20 ICFF 20E ICM 20-B ICFS 20 6,7 14,7 027L 3106

ICFS 25 I CFF 25 I CM 25-B IC FS 25 14 ,4 31, 7 02 7L4188

ICFS 25 ICFF 25- E ICM 25-B ICFS 2 5 17, 3 3 8,1 027 L4114

ICFS 25 ICFF 25- E ICM 25-B ICFS 2 5 16 ,6 36,6 0 27 L4118

ICFS 20 ICFF 20E ICM 20-C ICFS 20 6,7 14 ,7 027 L311 2

ICFS 25 ICFF 25E ICM 25-A ICFS 25 15 ,8 34,8 027L410 4

ICFS 20 ICFF 20E ICM 20-C ICFS 20 7, 4 16,3 02 7L 3113

ICFS 25 ICFF 25E ICM 25-A ICFS 25 15 ,6 34,3 02 7L4109

ICFS 25 ICFF 25E ICM 25-A ICFS 25 15 ,8 34,8 027L414 0

Bestell-Nr.

30 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Heißgasabtauung

Anwendung 9: Heißgasabtauung

Typ Anzahl der

ICF 20 4 9 ¾ 20

ICF 15 4 9H ¾ 20

ICF 15 4 9 ½ 15

ICF 15 4 9H ½ 15

ICF 15 4 9 ¾ 20

ICF 20 4 9 ¾ 20

ICF 15 4 9H ¾ 20

ICF 20 4 9 1 25

ICF 20 4 9H 1 25

ICF 25 4 9 1 25

ICF 20 4 9 1¼ 32

ICF 20 4 9H 1¼ 32

ICF 25 4 9 1¼ 32

ICF 25 4 9 1½ 40

ICF 15 4 9 ½ 15

ICF 15 4 9H ½ 15

ICF 15 4 9 ¾ 20

ICF 15 4 9H ¾ 20

ICF 20 4 9H ¾ 20

ICF 20 4 9 1 25

ICF 20 4 9H 1 25

ICF 25 4 9 1 25

ICF 20 4 9 1¼ 32

ICF 20 4 9H 1¼ 32

ICF 25 4 9 1¼ 32

ICF 25 4 9 1½ 40

Module

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Anschweißende ANSI (B 36.10)

Anschweißende, DIN EN 10220

Schweißmuﬀe, ANSI (B 16.11)

ICFS 20 I CFF 20 I CFE 20 I CFS 20 7, 2 15, 8 027L30 69

IC FS 15* ICF F 15* ICFE 20H ICFS 20 7, 2 15, 4 027L4554

IC FS 15* ICF F 15* I CFE 20 I CFS 20 6,3 13,9 027L4543

IC FS 15* ICF F 15* ICFE 20H ICFS 20 7, 2 15, 4 027 L4541

IC FS 15* ICF F 15* I CFE 20 I CFS 20 6,3 13,9 027L4571

ICFS 20 I CFF 20 I CFE 20 I CFS 20 6,7 14,7 027L 3120

IC FS 15* ICF F 15* ICFE 20H ICFS 20 7, 2 15, 4 0 27L4521

ICFS 20 I CFF 20 I CFE 20 I CFS 20 7, 2 15, 8 027L30 67

ICFS 20 I CFF 20 ICFE 20H ICFS 20 8,2 18 ,0 027L 3333

ICFS 25 I CFF 25 I CFE 25 I CFS 25 15, 8 34, 8 027L4063

ICFS 20 I CFF 20 I CFE 20 I CFS 20 6,8 15,0 027L3068

ICFS 20 I CFF 20 ICFE 20H ICFS 20 7, 6 16, 7 027L3334

ICFS 25 I CFF 25 I CFE 25 I CFS 25 15,7 34,5 027L4 067

ICFS 25 I CFF 25 I CFE 25 I CFS 25 15,7 34,5 027L4 072

IC FS 15* ICF F 15* I CFE 20 I CFS 20 6,3 13,9 027L4538

IC FS 15* ICF F 15* ICFE 20H ICFS 20 7, 2 15, 4 027L4527

IC FS 15* ICF F 15* I CFE 20 I CFS 20 6,3 13,9 027 L4618

IC FS 15* ICF F 15* ICFE 20H ICFS 20 7, 2 15, 4 0 27L4 612

ICFS 20 ICFF 20E ICFE 20H ICFS 20 8,0 17, 6 027L3351

ICFS 20 ICFF 20E ICFE 20 IC FS 20 7, 0 15, 4 027L3 071

ICFS 20 ICFF 20E ICFE 20H ICFS 20 8,1 1 7,8 027L3336

ICFS 25 ICFF 25E ICFE 25 ICFS 25 16 ,0 35,2 027L40 64

ICFS 20 ICFF 20E ICFE 20 IC FS 20 7, 4 16,3 027L3072

ICFS 20 ICFF 20E ICFE 20H ICFS 20 7,9 1 7,4 027L3337

ICFS 25 ICFF 25E ICFE 25 ICFS 25 16 ,0 35,2 027L4 069

ICFS 25 ICFF 25E ICFE 25 ICFS 25 16 ,1 35,4 027 L4073

Heißgasabtauung (nur ICF 50)

Anwendung 47: Heißgasabtauung – 2-stuﬁges-Magnetventil für die ON/OFF-Regelung (nur ICF 50)

Typ Anzahl der

ICF 50 4 47 1½ 40

ICF 50 4 47 2 50

Anwendung 48: Heißgasabtauung – 2-stuﬁges-Magnetventil für die ON/OFF- und Handregelung (nur ICF 50)

Typ Anzahl der

ICF 50 4 48 1½ 40

* Festes Modul ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls aufquellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF-Ventilgehäuse eingebaut wird.

Module

Anwendungs-

Nr.

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Schweißmuﬀe, ANSI (B 16.11)

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Schweißmuﬀe, ANSI (B 16.11)

SVA-S 50* FIA 50 ICS H 50-32 SVA-S 50 25,8 56,8 02 7L5070

SVA-S 50* FIA 50 ICSH 50-4 0 SVA-S 50 25,8 56,8 027L5071

SVA-S 50* FIA 50 ICSH 50-4 0 SVA-S 50 25,8 56,8 027L5072

SVA-S 50* FIA 50 ICSH 50 S VA-S 50 25,8 56 ,8 027L5073

SVA-S 50* FIA 50 ICS H 50-32 REG -SB 50 25,8 56,8 027L5 074

AI251686497769de-001201 | 31

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Magnetventil für mehrere Verdampfer

Anwendung 11: Magnetventil: mehrere Verdampfer

Typ Anzahl der

ICF 20 4 11 ¾ 20 Anschweißende ANSI (B 36.10) ICFS 20 IC FF 20 ICFE 20 ICFC 20 6,5 14, 3 027 L3085

ICF 15 4 11 ½ 15

ICF 15 4 11 ¾ 20

ICF 15 4 11H ¾ 20

ICF 20 4 11 ¾ 20

ICF 20 4 11 1 25 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 2 0 ICFC 20 6,4 14,1 027L 3083

ICF 20 4 11H 1 25 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 IC FE 20H ICFC 20 8,0 17, 6 027L33 45

ICF 20 4 11 1¼ 32 Anschweißende, DIN EN 10220 ICFS 20 IC FF 20 ICFE 20 ICFC 20 6,5 14, 3 027L 3084

ICF 20 4 11H 1¼ 32 Anschweißende, DIN EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFC 20 7, 4 16, 3 027L3346

ICF 25 4 11 1¼ 32 Anschweißende, DIN EN 10220 ICFS 25 ICFF 2 5 ICFE 25 ICFC 25 14, 9 32,8 027L40 94

ICF 25 4 11 1½ 40 Anschweißende, DIN EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 13, 7 30 ,1 027L4099

ICF 20 4 11 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 I CFC 20 6,9 15 ,2 027L3087

ICF 20 4 11H 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFC 20 8,0 17, 6 027L 3348

ICF 20 4 11 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20 E ICFE 20 ICFC 20 6,7 14,7 027L3088

ICF 20 4 11H 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 2 0 ICFF 20 E ICFE 20 H ICFC 20 7, 4 16,3 027L3349

ICF 25 4 11 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 25 ICF F 25E IC FE 25 ICFC 25 13 ,0 28, 6 027L4096

ICF 25 4 11 1½ 40 Schweißmuﬀe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 14 ,3 31,5 0 27L410 0

Anwendung 18: Magnetventil: mehrere Verdampfer

Typ Anzahl der

ICF 15 4 18H ¾ 20

ICF 15 4 18H ½ 15

ICF 15 4 18H ¾ 20

ICF 20 4 18 1 25

ICF 25 4 18 1 25

ICF 25 4 18 1¼ 32

ICF 25 4 18 1½ 40

ICF 15 4 18 ½ 15 Schweißmuﬀe, ANSI (B 16.11) IC FS 15* IC FF 15* ICFE 20 ICFN 20 6,5 14 ,3 027L455 8

ICF 15 4 18H ½ 15 Schweißmuﬀe, ANSI (B 16.11) IC FS 15* IC FF 15* ICFE 20- H ICFN 20 7, 2 15, 8 027L455 7

ICF 15 4 18 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 15* I CFF 15 * ICFE 20 ICFN 20 6,5 14 ,3 02 7L4621

ICF 15 4 18H ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 15* I CFF 15* ICFE 20 -H ICFN 20 7,2 15, 8 027L4 620

ICF 15 4 18 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 2 0 ICFF 20 E ICFE 20 H ICFN 20 8,0 17, 6 027L3353

ICF 25 4 18 1 25 Schweißmuﬀe, ANSI (B 16.11) I CFS 25 ICFF 25E ICFE 25 ICFN 2 5 16,9 37, 2 027 L4136

ICF 20 4 18H 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 2 0 ICFF 20 E ICFE 20 H ICFN 20 8,0 17, 6 027L 3354

ICF 20 4 18H 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFN 20 8,0 17, 6 027 L3355

ICF 25 4 18 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFN 25 16 ,0 35,2 027 L4137

ICF 25 4 18 1½ 40 Schweißmuﬀe, ANSI (B 16.11) ICFS 2 5 ICF F 25E IC FE 25 ICFN 25 16,2 35,6 027L413 8

Module

Anwendungs-

Nr.

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Anschweißende, DIN EN 10220

Anschlusstyp Moduleinbauort Gew icht Bestell-Nr.

größe

Anschweißende ANSI (B 36.10)

Anschweißende, DIN EN 10220

IC FS 15* ICF F 15* I CFE 20 ICFC 20 6,5 14 ,3 027L4539

IC FS 15* ICF F 15* I CFE 20 ICFC 20 6,5 14 ,3 0 27L4547

IC FS 15* ICF F 15* ICFE 20-H ICFC 20 7, 2 15 ,8 027L4546

ICFS 20 I CFF 20 I CFE 20 ICFC 20 6,4 14 ,1 027 L4580

IC FS 15* ICF F 15* ICFE 20-H ICFN 20 7, 2 15, 8 027L4572

IC FS 15* ICF F 15* ICFE 20-H ICFN 20 7, 2 15, 8 027L4542

IC FS 15* ICF F 15* ICFE 20-H ICFN 20 7, 2 15, 8 027L4550

ICFS 20 ICFF 20E ICFE 20 ICFN 20 7, 3 16,0 027L3438

ICFS 25 I CFF 25 I CFE 25 ICFN 25 15, 8 3 4,8 027 L4175

ICFS 25 I CFF 25 I CFE 25 ICFN 25 16,6 36,5 027 L4164

ICFS 25 ICFF 25E ICFE 25 ICFN 25 16, 6 36,5 027L4575

ICFS 25 I CFF 25 I CFE 25 ICFN 25 16,6 36,5 02 7L4165

ICFS 25 ICFF 25E ICFE 25 ICFN 25 16, 6 36,6 027L 4177

Flüssigkeit, PWM

Anwendung 13: Flüssigkeitseinspritzung u. -vorlauf, PWM

Typ Anzahl der

ICF 15 4 13 ¾ 20

ICF 15 4 13 ¾ 20 Anschweißende, DIN EN 10220 I CFS 15* IC FF 15* I CFA 20 ICFN 20 6,2 13, 7 027L45 23

ICF 20 4 13 ¾ 20

ICF 15 4 13 ½ 15 Schweißmuﬀe, ANSI (B 16.11) IC FS 15* I CFF 15* ICFA 20 ICFN 20 6,2 13, 7 027L4529

ICF 15 4 13 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 15* ICF F 15* I CFA 20 ICFN 20 6,2 13,7 027L4 614

ICF 20 4 13 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 2 0 ICFF 20 E ICFA 20 ICFN 20 6, 8 15, 0 027L3094

ICF 15 4 13 / 22

* Festes Modul ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls aufquellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF-Ventilgehäuse eingebaut wird.

32 | AI251686497769de-001201

Module

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschlusstyp Moduleinbauort G ewicht Bestell-Nr.

größe

Anschweißende ANSI (B 36.10)

Anschweißende, DIN EN 10220

Lötanschluss DIN EN 1254-1

IC FS 15* ICF F 15* I CFA 20 ICFN 20 6,2 13 ,7 027L4555

ICFS 20 I CFF 20 I CFA 20 ICFN 20 6,8 15,0 027L 3092

IC FS 15* ICF F 15* IC FA20 ICFN20 6,2 13,7 027L4582

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Rücklauﬂeitungen

Anwendung 41: Rücklauﬂeitungen: Ein/Aus-Regelung

Typ Anzahl der

ICF 50 4 41 1½ 40 Anschweißende, DIN EN 10220 SVA-S 50* ICFB 50 ICLX 50 SVA- S 50 25,5 5 6,1 027L5 021

ICF 50 4 41 2 50 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 ICLX 50 S VA-S 50 25,5 56,1 027L5023

ICF 50 4 41 1½ 40 Schweißmuﬀe, ANSI (B 16.11) SVA -S 50* ICFB 50 ICLX 50 S VA-S 50 25,5 56,1 027L5022

ICF 50 4 41 2 50 Schweißmuﬀe, ANSI (B 16.11) SVA-S 50* ICFB 50 ICLX 50 SVA- S 50 25,5 5 6,1 027L5 024

ICF 65 3 41 2½ 65 Anschweißende ANSI (B 36.19) SVA -S 65* ICL X 65 SVA -S 65 32,7 71,9 027 L6522

ICF 65 3 41 3 80 Anschweißende ANSI (B 36.19) S VA-S 65* ICLX 65 S VA-S 65 32 ,7 71,9 027L 6524

ICF 65 3 41 2½ 65 Anschweißende, DIN EN 10220 S VA-S 65* ICL X 65 S VA-S 65 32,7 71,9 027L6 521

ICF 65 3 41 3 80 Anschweißende, DIN EN 10220 SVA -S 65* ICL X 65 SVA -S 65 32,7 71,9 027 L6523

Anwendung 42: Rücklauﬂeitungen: Mechanische Druck- (Temperatur-)Regelung

Typ Anzahl der

ICF 50 4 42S50 1½ 40 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 ICS 50 S VA-S 50 25, 8 56, 8 027 L5001

ICF 50 4 42S32 1½ 40 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 I CS 50-32 S VA-S 50 25, 8 56,8 027L5005

ICF 50 4 42S40 1½ 40 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 ICS 50 -40 S VA-S 50 25, 8 56,8 027L5 009

ICF 50 4 42S50 2 50 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 ICS 50 S VA-S 50 25, 8 56,8 027L5 003

ICF 50 4 42S32 2 50 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 I CS 50-32 S VA-S 50 25, 8 56,8 027L 5007

ICF 50 4 42S40 2 50 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 ICS 50 -40 S VA-S 50 25, 8 56,8 0 27 L50 11

ICF 50 4 42S50 1½ 40 Schweißmuﬀe, ANSI (B 16.11) S VA-S 50 * ICFB 50 ICS 50 SVA-S 50 2 5,8 56, 8 027L 5002

ICF 50 4 42S32 1½ 40 Schweißmuﬀe, ANSI (B 16.11) S VA-S 50 * ICFB 50 ICS 50 -32 SVA-S 50 25, 8 56,8 027L5 006

ICF 50 4 42S40 1½ 40 Schweißmuﬀe, ANSI (B 16.11) S VA-S 50 * ICFB 50 ICS 50-40 SVA- S 50 2 5,8 56, 8 027L5010

ICF 50 4 42S50 2 50 Schweißmuﬀe, ANSI (B 16.11) S VA-S 50 * I CFB 50 ICS 50 SVA-S 50 25, 8 56, 8 027L5 004

ICF 50 4 42S32 2 50 Schweißmuﬀe, ANSI (B 16.11) S VA-S 50 * I CFB 50 ICS 50 -32 S VA-S 50 25, 8 56,8 027L5 008

ICF 50 4 42S40 2 50 Schweißmuﬀe, ANSI (B 16.11) S VA-S 50 * I CFB 50 I CS 50-40 SVA-S 50 2 5,8 56, 8 027L 5012

ICF 65 3 42S65 2½ 65 Anschweißende ANSI (B 36.19) S VA-S 65* ICS 65 SVA- S 65 33,3 73,3 027L6502

ICF 65 3 42S40 2½ 65 Anschweißende ANSI (B 36.19) S VA-S 65* IC S 65-40 S VA-S 65 33,3 73, 3 027L 6506

ICF 65 3 42S80 2½ 65 Anschweißende ANSI (B 36.19) S VA-S 65* ICS 80 SVA -S 65 33,3 73,3 0 27L6510

ICF 65 3 42S65 3 80 Anschweißende ANSI (B 36.19) SVA -S 65* I CS 65 SVA -S 65 33,3 73,3 027L650 4

ICF 65 3 42S40 3 80 Anschweißende ANSI (B 36.19) SVA -S 65* ICS 65 -40 S VA-S 65 33,3 73,3 027L 6508

ICF 65 3 42S80 3 80 Anschweißende ANSI (B 36.19) SVA -S 65* IC S 80 SVA- S 65 33 ,3 73,3 02 7L6512

ICF 65 3 42S65 2½ 65 Anschweißende, DIN EN 10220 SVA -S 65* ICS 65 SVA- S 65 33 ,3 73,3 027L6 501

ICF 65 3 42S40 2½ 65 Anschweißende, DIN EN 10220 SVA -S 65* ICS 65- 40 SVA -S 65 33,3 73,3 027L6505

ICF 65 3 42S80 2½ 65 Anschweißende, DIN EN 10220 SVA -S 65* ICS 8 0 SVA-S 65 33, 3 7 3,3 027L6509

ICF 65 3 42S65 3 80 Anschweißende, DIN EN 10220 S VA-S 65* ICS 65 SVA -S 65 33,3 73,3 027L6 503

ICF 65 3 42S40 3 80 Anschweißende, DIN EN 10220 S VA-S 65* ICS 65-4 0 SVA -S 65 33,3 73,3 027L6 507

ICF 65 3 42S80 3 80 Anschweißende, DIN EN 10220 S VA-S 65* ICS 80 SVA -S 65 33,3 73,3 02 7L6 511

Alle ICS-Module verfügen über 3 Pilotanschlüsse. Sie werden mit zwei Blindstopfen (A) und einem Dichtstopfen (B) geliefert (siehe Seite 9).

Module

Anwendungs-

Nr.

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

* Festes Modul ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls aufquellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF-Ventilgehäuse eingebaut wird.

AI251686497769de-001201 | 33

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Rücklauﬂeitungen

Anwendung 43: Rücklauﬂeitungen: Elektronische Druck- (Temperatur-)Regelung

Typ Anzahl der

ICF 50 4 43MA 1½ 40 Anschweißende, DIN EN 10220 SVA-S 5 0* ICFB 50 ICM 50 -A S VA-S 50 24, 8 54,6 027 L5013

ICF 50 4 43MB 1½ 40 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 ICM 50- B S VA-S 50 24, 8 54,6 027 L50 17

ICF 50 4 43MA 2 50 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 ICM 50-A S VA-S 50 24, 8 54,6 027 L5015

ICF 50 4 43MB 2 50 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 ICM 50- B S VA-S 50 24 ,8 54,6 027 L5019

ICF 50 4 43MA 1½ 40 Schweißmuﬀe, ANSI (B 16.11) SVA-S 50* ICFB 50 ICM 50 -A S VA-S 50 24, 8 54,6 027L 5014

ICF 50 4 43MB 1½ 40 Schweißmuﬀe, ANSI (B 16.11) S VA-S 50 * ICFB 50 ICM 50- B S VA-S 50 24 ,8 54,6 027L 5018

ICF 50 4 43MA 2 50 Schweißmuﬀe, ANSI (B 16.11) SVA -S 50* ICFB 50 ICM 50-A S VA-S 50 24, 8 54,6 027L 5016

ICF 50 4 43MB 2 50 Schweißmuﬀe, ANSI (B 16.11) SVA -S 50* ICFB 50 ICM 50- B S VA-S 50 24 ,8 54,6 027L5020

ICF 65 3 43MA 2½ 65 Anschweißende ANSI (B 36.19) SVA-S 65* ICM 65-A S VA-S 65 32,9 72,4 027L6 514

ICF 65 3 43MB 2½ 65 Anschweißende ANSI (B 36.19) S VA-S 65* ICM 65-B S VA-S 65 32,9 72,4 027L6 518

ICF 65 3 43MA 3 80 Anschweißende ANSI (B 36.19) SVA-S 65* ICM 65-A S VA-S 65 32,9 72,4 027L6 516

ICF 65 3 43MB 3 80 Anschweißende ANSI (B 36.19) SVA-S 65* ICM 65- B SVA-S 65 32 ,9 72,4 027L6520

ICF 65 3 43MA 2½ 65 Anschweißende, DIN EN 10220 SVA -S 65* IC M 65-A SVA-S 65 32 ,9 72,4 027 L6513

ICF 65 3 43MB 2½ 65 Anschweißende, DIN EN 10220 SVA-S 6 5* ICM 65-B SVA-S 6 5 32,9 72,4 027 L6517

ICF 65 3 43MA 3 80 Anschweißende, DIN EN 10220 SVA -S 65* IC M 65-A S VA-S 65 32,9 72,4 027L 6515

ICF 65 3 43MB 3 80 Anschweißende, DIN EN 10220 SVA -S 65* ICM 65-B SVA -S 65 32,9 72,4 027L 6519

Anwendung 44: On/Oﬀ-2-stuﬁges-Magnetventil u. Handregelung

Typ Anzahl der

ICF 50 4 44 1½ 40 Anschweißende, DIN EN 10220 SVA-S 5 0* ICFB 50 ICL X 50 REG-SB 50 25,5 5 6,1 027L5045

ICF 50 4 44 2 50 Anschweißende, DIN EN 10220 S VA-S 50* ICFB 5 0 ICLX 50 R EG-SB 50 25,5 56,1 027L5046

ICF 50 4 44 1½ 40 Schweißmuﬀe, ANSI (B 16.11) SVA-S 5 0* ICFB 50 ICL X 50 REG-SB 5 0 25,5 56,1 027 L5047

ICF 50 4 44 2 50 Schweißmuﬀe, ANSI (B 16.11) SVA-S 50 * ICFB 50 ICLX 50 REG-SB 50 25, 5 5 6,1 027L504 8

Module

Anwendungs-

Nr.

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Anwendung 45: Mechanische Druck- (Temperatur-)Regelung u. Handregelung

Typ Anzahl der

ICF 50 4 45S50 1½ 40 Anschweißende, DIN EN 10220 SVA- S 50* ICFB 50 I CS 50 REG -SB 50 2 5,8 56, 8 027L 5025

ICF 50 4 45S32 1½ 40 Anschweißende, DIN EN 10220 SVA- S 50* ICFB 50 I CS 50-32 R EG-SB 50 25, 8 56,8 027L5029

ICF 50 4 45S40 1½ 40 Anschweißende, DIN EN 10220 SVA- S 50* ICFB 50 ICS 50 -40 R EG-SB 50 25,8 56 ,8 027L 5033

ICF 50 4 45S50 2 50 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 ICS 50 R EG-SB 50 25, 8 56,8 027L5027

ICF 50 4 45S32 2 50 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 I CS 50-32 REG-SB 50 25,8 56,8 027L 5031

ICF 50 4 45S40 2 50 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 ICS 50 -40 REG-SB 5 0 25, 8 56,8 027L5035

ICF 50 4 45S50 1½ 40 Schweißmuﬀe, ANSI (B 16.11) SVA- S 50* ICFB 50 ICS 50 RE G-SB 50 25,8 56, 8 027L 5026

ICF 50 4 45S32 1½ 40 Schweißmuﬀe, ANSI (B 16.11) SVA- S 50* ICFB 50 I CS 50-32 REG-SB 50 25, 8 56, 8 027L5 030

ICF 50 4 45S40 1½ 40 Schweißmuﬀe, ANSI (B 16.11) SVA- S 50* ICFB 50 ICS 50 -40 R EG-SB 50 25,8 56,8 027L5034

ICF 50 4 45S50 2 50 Schweißmuﬀe, ANSI (B 16.11) SVA-S 50* ICFB 50 IC S 50 REG -SB 50 2 5,8 56, 8 027L 5028

ICF 50 4 45S32 2 50 Schweißmuﬀe, ANSI (B 16.11) SVA-S 50* ICFB 50 IC S 50-32 R EG-SB 50 25, 8 56,8 027L5 032

ICF 50 4 45S40 2 50 Schweißmuﬀe, ANSI (B 16.11) SVA-S 50* ICFB 50 ICS 50- 40 RE G-SB 50 25,8 56, 8 027L5 036

ICF 65 3 45S65 3 65 Anschweißende, DIN EN 10220 S VA-S 65* I CS 65 REG -SB 65 33,3 73, 3 027L6 525

ICF 65 3 45S65 3 65 Anschweißende, DIN EN 10220 S VA-S 65* IC S 80 REG -SB 65 33,3 73, 3 027L6 526

Module

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

Anwendung 46: Elektronische Druck- (Temperatur-)Regelung u. Handregelung

Typ Anzahl der

ICF 50 4 46MA 1½ 40 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 I CM 50-A REG -SB 50 24,8 54,6 027L5 037

ICF 50 4 46MB 1½ 40 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 ICM 50-B REG-SB 5 0 24, 8 54,6 027 L50 41

ICF 50 4 46MA 2 50 Anschweißende, DIN EN 10220 SVA -S 50* ICFB 50 I CM 50-A REG -SB 50 24,8 54,6 027L5039

ICF 50 4 46MB 2 50 Anschweißende, DIN EN 10220 S VA-S 50 * I CFB 50 ICM 50-B REG-SB 5 0 24, 8 54,6 027L50 43

ICF 50 4 46MA 1½ 40 Schweißmuﬀe, ANSI (B 16.11) S VA-S 50 * I CFB 50 ICM 50-A R EG-SB 50 24, 8 54,6 027L5038

ICF 50 4 46MB 1½ 40 Schweißmuﬀe, ANSI (B 16.11) S VA-S 50 * I CFB 50 ICM 50- B REG-SB 5 0 24, 8 54,6 027L50 42

ICF 50 4 46MA 2 50 Schweißmuﬀe, ANSI (B 16.11) S VA-S 50 * I CFB 50 ICM 50-A R EG-SB 50 24, 8 54,6 027L504 0

ICF 50 4 46MB 2 50 Schweißmuﬀe, ANSI (B 16.11) SVA-S 50* ICFB 50 ICM 50 -B REG -SB 50 24,8 54,6 027L504 4

Alle ICS-Module verfügen über 3 Pilotanschlüsse. Sie werden mit zwei Blindstopfen (A) und einem Dichtstopfen (B) geliefert (siehe Seite 9).

Module

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 kg lbs

Anschlusstyp Moduleinbauort Gewicht Bestell-Nr.

größe

* Festes Modul ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls aufquellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF- Ventilgehäuse eingebaut wird.

34 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Verschiedenes

Anwendung 90: Verschiedenes

Typ Anzahl der

ICF 20 4 90 ¾ 20

ICF 20 6 90 1 25

ICF 20 4 90 ¾ 20

ICF 20 4 99 ¾ 20

ICF 20 4 90 ¾ 20

ICF 15 4 90 ½ 15

ICF 15 4 90 ¾ 20

ICF 20 6 90 ¾ 20

ICF 20 6 99 ¾ 20

ICF 20 6 90 ¾ 20

ICF 20 4 90 1 25

ICF 20 6 90 1 25

ICF 25 6 90 1 25

* Festes Modul ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls aufquellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF-Ventilgehäuse eingebaut wird.

Module

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Anschlusstyp Modul einbauort Gewicht Bestell-Nr.

größe

Anschweißende ANSI (B 36.10)

Anschweißende, DIN EN 10220

ICFS 20 ICFF 20E ICFE 20 ICFN 20 7, 2 15, 8 027L3371

ICFS 20 I CFF 20 I CFE 20 ICFC 20 ICFB 20 ICFB 20 10, 2 22,5 027L342 0

ICFS 20 I CFF 20 I CFE 20 I CFS 20 ICFB 20 ICFB 20 9, 7 21, 4 027L 3421

ICFR 20A ICFF 20 I CFA 20 ICFN 20 6,4 14,1 027L 3156

ICFR 20A ICFF 20 ICFE 20 ICFN 20 6,4 14 ,1 0 27L315 5

ICFS 20 I CFF 20 I CFE 20 ICFN 20 7, 2 15, 8 027L3379

ICFS 20 ICFW 20-D ICFE 20 I CFS 20 5,9 13, 0 027L3385

ICFS 20 I CFF 20 ICFB 2 0 ICFC 20 5,9 13, 0 0 27L3141

ICFS 20 I CFF 20 I CFE 20 ICFB 20 6,2 13,7 027 L3122

ICFS 20 I CFF 20 I CFE 20 ICFO 20 6,1 13 ,4 027L 3359

ICFS 20 I CFF 20 I CFE 20 ICFR 20A 6,7 14 ,8 027L 3700

ICFS 20 I CFF 20 ICFB 2 0 ICFN 20 6,7 14 ,8 027L34 05

IC FS 15* ICF F 15* IC FB 20 ICFN 20 6,7 14 ,8 027 L4581

IC FS 15* ICF F 15* ICFR 20A ICFN 20 7, 2 15, 8 027L4576

ICFS 20 I CFF 20 I CFE 20 ICFO 20 I CFA 20 IC FS 20 9,4 20,7 027L 3053

ICFS 20 I CFF 20 I CFA 20 ICFC 20 ICFB 20 ICFS 20 9,9 21, 8 027L305 6

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICM 20 -A ICFN 20 9,7 2 1,3 027L 3372

ICFS 20 I CFF 20 I CFE 20 ICFB 20 ICFR 20-A ICFN 20 9,7 21,3 027L3133

ICFS 20 I CFF 20 I CFE 20 ICFC 20 ICFB 20 ICFR 20A 9, 4 20,7 02 7L314 4

ICFS 20 I CFF 20 I CFE 20 ICFC 20 ICM 20- C ICFS 20 9,7 21,3 027 L3152

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICFS 20 I CFC 20 9, 8 21, 6 027L336 0

ICFB 20 ICFC 20 ICFE 20 ICFO 20 I CFS 20 I CFB 20 6,2 13 ,6 027L 3121

ICFS 20 I CFF 20 ICFE 20H ICFC 20 ICFB 20 I CFS 20 9, 6 21,1 027L3387

ICFS 20 I CFF 20 I CFE 20 ICFC 20 I CFR 20A ICFW 20D 9,1 20 ,1 027L3368

ICFS 20 I CFF 20 ICFE 20H ICFC 20 ICFR 20A ICFS 20 10,2 22,5 027L3386

ICFS 20 I CFF 20 I CFE 20 ICFC 20 ICM 20B ICFS 20 9,7 21, 4 027L3397

ICFS 20 I CFF 20 I CFE 20 ICFC 20 ICFB 20 I CFS 20 9, 4 20,7 027L 3424

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICM 20B IC FN 20 9, 6 21,1 027L3 425

ICFS 20 I CFF 20 I CFE 20 ICFC 20 ICFB 20 ICFR 20A 9, 4 20,7 02 7L3701

ICFS 20 ICFF 20E ICFE 20 ICFN 20 ICFR 20B ICFW 20D 9,1 2 0,1 027L3 439

ICFS 20 I CFF 20 I CFE 20 ICFC 20 ICFW 20 D ICFS 20 9,1 20 ,1 027 L34 41

ICFS 20 I CFF 20 I CFE 20 ICFO 20 IC FB 20 ICFN 20 9,4 20,7 027L3 446

ICFS 20 I CFF 20 I CFE 20 ICFC 20 ICFR 20B ICFW 20 D 9,1 20,1 027L34 47

ICFS 20 I CFF 20 I CFE 20 ICFN 20 6,7 14,7 027L 3134

ICFS 20 I CFF 20 I CFE 20 ICFB 20 5,9 13, 0 027L336 4

ICFS 20 I CFF 20 ICFE 20H ICFN 20 7, 2 15, 8 027L338 0

ICFS 20 I CFF 20 I CFE 20 ICFO 20 I CFA 20 IC FS 20 9,8 21, 6 027L33 61

ICFS 20 I CFF 20 I CFE 20 ICFC 20 I CFR 20A ICFB 20 9,1 20,0 027L 3363

ICFS 20 I CFF 20 ICFE 20H ICFC 20 ICFR 20B ICFW 20 D 12 ,0 26,4 027L3376

ICFS 20 ICFF 20E ICFE 20H I CFC 20 ICFR 20B I CFW 20D 11, 5 25, 3 027L3375

ICFS 20 I CFF 20 I CFE 20 ICFC 20 ICFB 20 ICFS 20 9,4 20,7 02 7L312 3

ICFS 25 I CFF 25 I CFE 25 ICFC 25 ICFR 25B ICF W 25D 23, 6 51,9 02 7L4168

AI251686497769de-001201 | 35

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Verschiedenes

Anwendung 90: Verschiedenes

Typ Anzahl der

ICF 25 6 90 1 25

ICF 20 6 90 1 25

ICF 25 6 90 1 25

ICF 25 6 90 1¼ 32

ICF 25 6 90 1½ 40

ICF 25 4 90 1½ 40

ICF 20 4 90 ¾ 20

ICF 20 4 90 1 25

ICF 25 4 90 1 25

ICF 25 4 90 1½ 40

ICF 20 6 90 ¾ 20

ICF 20 6 90 1 25

ICF 25 6 90 1 25

ICF 20 6 90 1¼ 32

ICF 25 6 90 1¼ 32

ICF 25 6 90 1½ 40

ICF 20 4 90 ¾ 20

ICF 20 4 90 1 25

ICF 20 4 90 1¼ 32

ICF 20 4 90 ¾ 20

ICF 20 6 90 ¾ 20

ICF 20 6 90 1 25

ICF 20 6 90 1¼ 32

Hinweis!

Bei speziellen Anwendungen, die nicht von unseren vordeﬁnierten ICF-Bestellnummern abgedeckt werden, nutzen Sie bitte Coolselector®2 oder wenden Sie sich an Ihren Danfoss-Vertriebspartner vor Ort.

http://refrigerationandairconditioning.danfoss.com/support-center/apps-and-software/coolselector/

Bevor Sie „nicht standardmäßige“ Konﬁgurationen erstellen, gibt es einige grundlegende Einschränkungen hinsichtlich des Einbauorts der Funktionsmodule, die eingehalten werden müssen (siehe Seite 38).

ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bitte beachten Sie: Beim Einsatz in Anlagen mit CO2 können die O-Ringe des ICM-Moduls aufquellen. Bei der Wartung empﬁehlt es sich daher, neue O-Ringe zu installieren, bevor das ICM-Funktionsmodul wieder in das ICF-Ventilgehäuse eingebaut wird.

Module

Anwendungs-

Nr.

Anschluss-

[Zoll] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Anschlusstyp Modul einbauort Gewicht Bestell-Nr.

größe

Anschweißende, DIN EN 10220

Schweißmuﬀe, ANSI (B 16.11)

Anschweißende, DIN EN 10220

Schweißmuﬀe, ANSI (B 16.11)

ICFS 25 I CFF 25 I CFE 25 ICFC 25 ICFS 25 ICFB 25 22,0 48,4 027 L4151

ICFS 20 I CFF 20 I CFE 20 ICFC 20 I CFR 20A ICFW 20D 9, 0 19, 8 027L3369

ICFS 20 I CFF 20 I CFE 20 ICFO 20 I CFA 20 ICFC 20 9, 6 21,1 027L3396

ICFS 20 ICFF 20E ICFE 20H I CFC 20 I CFR 20A ICFB 20 9,7 21,4 027L 3423

ICFS 20 I CFF 20 I CFE 20 ICFO 20 ICM 20B IC FN 20 9, 6 21,1 027L3426

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFB 25 2 3,6 52,0 0 27L417 6

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFF 25 23,8 52,4 027L4577

ICFS 25 ICFF 25E ICFE 25 ICFN 25 ICFR 25B IC FW 25D 22,7 49,9 027 L4186

ICFS 25 I CFF 25 I CFE 25 ICFC 25 ICFR 25B ICFB 25 21,7 4 7,7 027L 4143

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B IC FW 25D 22 ,7 49,9 0 27L4160

ICFS 25 I CFF 25 I CFE 25 ICFC 25 ICFR 25B ICF W 25D 21,9 48,2 027L 4161

ICFS 25 ICFF 25E ICFE 25 I CFC 25 ICFB 25 IC FS 25 21,9 48,2 027L416 2

ICFS 25 ICFF 25- E ICFE 25 ICFC 2 5 ICFR 25B ICFB 25 22,7 49,9 02 7L4178

ICFS 25 I CFF 25 I CFE 25 ICFC 25 ICFR 25A IC FW 25D 23,6 51,9 027 L4157

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFW 25D 23, 6 51, 9 027L 4166

ICFS 25 I CFF 25 I CFE 25 ICFC 25 ICFR 25B ICFW 25D 21,7 47, 7 027L4167

ICFS 25 I CFF 25 ICM 25A ICFB 25 14,9 32,8 02 7L4185

ICFS 25 I CFF 25 ICFE 25 ICF R 25A 16,1 35, 4 027L419 2

ICFS 20 ICFF 20E ICM 20-A 33 ICFB 20 7, 2 15 ,8 027L3362

ICFR 20A ICFF 20E ICFE 20 ICFN 20 7, 2 15, 8 02 7L4179

ICFR 20B ICFF 20 E ICFE 20 H ICFN 20 7, 9 1 7,4 027L4578

ICFB 20 ICFF 20 ICFE 20 I CFN 20 7, 0 15 ,4 027L3357

ICFB 25 ICFF 25E ICFE 25 ICFN 25 14,1 31,0 027L 4149

ICFS 25 ICFF 25E ICFB 25 ICFR 25A 16,1 35,5 02 7L4180

ICFS 25 ICFF 25E ICFB 25 ICFR 25A 16,1 35,5 0 27L4181

ICFS 20 ICFF 20E ICFE 20 ICFO 20 IC FA 20 ICFS 20 9, 3 20,5 027L3055

ICFS 20 ICFF 20E ICFA 2 0 ICFC 20 ICFB 20 I CFS 20 9,9 2 1,8 027L3058

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFB 20 ICFN 20 9, 4 20,7 027 L3150

ICFS 20 ICFF 20E ICFE 20H I CFC 20 ICFW 20S ICFS 20 10,4 2 2,9 027L4153

ICFS 20 ICFF 20E ICFE 20H I CFC 20 ICFW 20S ICFS 20 11, 5 25, 3 027L 3377

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFB 25 ICFS 25 2 3,1 50,8 027 L4156

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICF W 25S I CFS 25 25,1 55,2 02 7L4158

ICFS 20 ICFF 20E ICFE 20H I CFC 20 ICFB 20 IC FS 20 10,5 2 3,1 027L3378

ICFS 20 ICFF 20E ICFE 20H I CFC 20 ICFW 20S ICFS 20 10 ,5 23 ,1 027L 4152

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICF W 25S I CFS 25 25,1 55,2 02 7L4154

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICF W 25S I CFS 25 25,1 55,2 0 27L4159

ICFB 20 I CFD 20 ICFE 20 ICFB 20 12 ,4 27, 3 027L3483

ICFB 20 I CFD 20 ICFE 20 ICFB 20 12 ,4 27, 3 027L3484

ICFB 20 I CFD 20 ICFE 20 ICFB 20 12 ,4 27, 3 027L3485

ICFS 20 ICFD 20 ICFE 20 ICFN 20 12,1 26,7 02 7L 3711

ICFS 20 ICFB 20 ICFE 20 I CFD 20 ICFB 20 ICFS 20 15, 0 33,1 027L 3463

ICFS 20 ICFB 20 ICFE 20 I CFD 20 ICFB 20 ICFS 20 15, 0 33,1 027L3 464

ICFS 20 ICFB 20 ICFE 20 I CFD 20 ICFB 20 ICFS 20 15, 0 33,1 027L 3465

36 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Kondensatrückführung

Anwendung 101D1P1 (Ammoniak): Liquid drain M2, loaded check valve without solenoid - 1 shut-oﬀ

Typ

Anzahl der

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll]

[mm] M1 M2 M3 M4 M5 M6 kg lbs ICF 20 4 101 ¾ 20 ICF 20 4 101 1 25 ICF 20

4 101

1¼

Anschlusstyp

Schweißmuﬀe, ANSI (B 16.11) Schweißmuﬀe, ANSI (B 16.11)

32

Schweißmuﬀe, ANSI (B 16.11)

ICFS 20 ICFD 20 ICFB 20 ICFC 20 P1 ICFS 20 ICFD 20 ICFB 20 ICFC 20 P1 ICFS 20 ICFD 20 ICFB 20

Moduleinbauort

ICFC 20P1 12. 6 2 7.7 027L3630

Anwendung 102D1 (Ammoniak): Abtaumodul in M2 mit Magnetventil – 2 Absperrventile

Typ

ICF 20 4 102 ¾ 20 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20 ICFE 20 ICFS 20 12 .7 28 027L3489

ICF 20 4 102 1 25 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20 I CFE 20 ICFS 20 12 .7 28 027L3 490

ICF 20 4 102 1¼ 32 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20 IC FE 20 ICFS 20 12 .7 28 027L 3491

ICF 20 4 102 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFS 2 0 13. 2 2 9.1 027L3480

ICF 20 4 102 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFS 20 13 .1 2 9.1 027L3481

ICF 20 4 102 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFS 20 12 .5 27. 6 027L3482

Anzahl der

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll] [mm]

Anschlusstyp

M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort Gewicht

Anwendung 102D2 (CO): Abtaumodul in M2 mit Magnetventil – 2 Absperrventile

Typ

ICF 20 4 102

ICF 20 4 102 1 25 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFS 20 027L3602

ICF 20 4 102 1¼ 32 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20C I CFE 20 ICFS 20 02 7L3612

ICF 20 4 102 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20C IC FE 20 ICFS 20 027L3607

ICF 20 4 102 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20C ICFE 20 ICFS 20 027L3608

Anzahl der

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll] [mm]

¾

Anschlusstyp

20 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20C I CFE 20 ICFS 20 027L3 601

M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort Gewicht

Gewicht

Bestell-Nr.

12. 6 2 7.7 027L3628

12. 6 2 7.7

027L3629

Bestell-Nr.

Anwendung 103D1 (Ammoniak): Abtaumodul in M4 mit Magnetventil – 1 Absperrventile

Typ

ICF 20 4 103 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 I CFB 20 ICFE 20 ICFD 20 12.6 2 7.8 027L3 460

ICF 20 4 103 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 12.5 2 7.8 02 7L3 461

ICF 20 4 103 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 11. 9 26. 2 027L3 462

Anzahl der

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll] [mm]

Anschlusstyp

M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort Gewicht

Bestell-Nr.

Anwendung 104D1 (Ammoniak): Abtaumodul in M4 mit Schmutzfänger und Magnetventil – 1 Absperrventil

Typ

ICF 15 4 104 ¾ 20 Anschweißende, DIN-EN 10220 I CFS 15 IC FF 15 ICFE 20 ICFD 20 13. 6 30 027L4589

ICF 20 4 104 1 25 Anschweißende, DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFD 20 12 .1 26 .7 027L 3597

ICF 20 4 104 1¼ 32 Anschweißende, DIN-EN 10220 ICFS 20 ICFF 20E I CFE 20 ICFD 2 0 12.6 2 7.7 0 27L3 170

Anzahl der

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll] [mm]

Anschlusstyp

M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort Gewicht

Bestell-Nr.

Anwendung 104D2 (CO): Abtaumodul in M4 mit Schmutzfänger und Magnetventil – 1 Absperrventil

Typ

ICF 15 4 104 ¾ 20 Anschweißende, DIN-EN 10220 I CFS 15 IC FF 15 ICFE 20 I CFD 20C 02 7L 3611

Anzahl der

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll] [mm]

Anschlusstyp

M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort Gewicht

Bestell-Nr.

Anwendung 105D1 (Ammoniak): Abtaumodul in M2 mit Magnetventil – 1 Absperrventil

Typ

ICF 20 4 105 ¾ 20 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20 ICFE 20 ICFB 20 12.1 26.7 027L3486

ICF 20 4 105 1 25 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20 I CFE 20 ICFB 20 12.1 26. 7 027L3 487

ICF 20 4 105 1¼ 32 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20 IC FE 20 ICFB 20 12.1 26.7 027L3488

Anzahl der

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll] [mm]

Anschlusstyp

M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort Gewicht

Bestell-Nr.

AI251686497769de-001201 | 37

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Anwendung 105D2 (CO): Abtaumodul in M2 mit Magnetventil – 1 Absperrventil

Anzahl der

Typ

ICF 20 4 105 ¾ 20 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFB 20 027L3603

ICF 20 4 105 1 25 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 I CFB 20 027L3 604

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll] [mm]

Anschlusstyp

M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort Gewicht

Bestell-Nr.

Anwendung 106D1 (Ammoniak): Abtaumodul in M2 mit Magnetventil und Handöﬀnungsmodul - 1 Absperrventil

Anzahl der

Typ

ICF 20 4 106 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 12. 9 28.4 027L 3551

ICF 20 4 106 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 12.9 28.4 027L3496

ICF 20 4 106 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 12 .9 28 .4 027L 3497

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll] [mm]

Anschlusstyp

M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort Gewicht

Bestell-Nr.

Anwendung 107D1 (Ammoniak): Abtaumodul in M2 mit Magnetventil und Handöﬀnungsmodul - 2 Absperrventil

Anzahl der

Typ

ICF 20 6 107 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 ICFB 20 I CFS 20 15.7 34.5 027L3 498

ICF 20 6 107 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 IC FB 20 ICFS 20 15 .7 34.5 027L 3499

ICF 20 6 107 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 15.7 34.5 027L355 0

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll] [mm]

Anschlusstyp

M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort Gewicht

Bestell-Nr.

Anwendung 108D1 (Ammoniak): Abtaumodul in M2 ohne Magnetventil - 2 Absperrventile

Anzahl der

Typ

ICF 20 4 108 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFS 20 11. 9 26. 2 027L 3558

ICF 20 4 108 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFS 20 11 .9 26.2 027L 3559

ICF 20 4 108 1¼ 32 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFS 20 11. 9 26.2 027L356 0

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll] [mm]

Anschlusstyp

M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort Gewicht

Bestell-Nr.

Anwendung 109D2 (CO): Abtaumodul in M2 mit Magnetventil und Absperr- / Rückschlagventil - 1 Absperrventil

Anzahl der

Typ

ICF 20 4 109 ¾ 20 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 I CFN 20 027L360 9

ICF 20 4 109 1 25 Anschweißende, DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFN 20 027L 3610

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll] [mm]

Anschlusstyp

M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort

Gewicht

Bestell-Nr.

Anwendung 110D1P1 (Ammoniak): Liquid drain M2, loaded check valve without solenoid - 2 shut-oﬀ

Typ

Anzahl der

Module

Anwendungs-

Nr.

Anschlussgröße

[Zoll]

Anschlusstyp

[mm] M1 M2 M3 M4 M5 M6 kg lbs

Moduleinbauort

ICF 20 6 110 ¾ 20 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICFB 20 ICFS 20 ICF 20 6 110 1 25 Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICFB 20 ICFS 20 ICF 20 6

110

32

1¼

Schweißmuﬀe, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20

ICFC 20P1

ICFB 20 ICFS 20

ICAD und Spulen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

Gewicht

Bestell-Nr.

12. 6 2 7.7 027L3625

12. 6 2 7.7

027L3626

12. 6 2 7.7 027L3627

AI251686497769de-001201 | 38

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Mögliche Moduleinbauorte

Moduleinbauorte werden durch M1, M2, M3, M4, M5 und M6 gekennzeichnet. In Bezug auf den Kältemittelﬂuss ist M1 dem Eintritt am nächsten.

ICF 15 mit vier Modulen

Funktionsmodultyp Für diese Einbauorte geeignet

ICFS Absperrventilmodul *(ICFS 15) *(ICFF 15) M4

ICFR Handregelventilmodul *(ICFS 15) *(ICFF 15) M4

ICFF Filtermodul *(ICFS 15) *(ICFF 15)

ICFE Magnetventilmodul *(ICFS 15) *(ICFF 15) M3

ICFC Rückschlagventilmodul *(ICFS 15) *(ICFF 15) M4

ICFN Absperr- und Rückschlagventilmodul *(ICFS 15) *(ICFF 15) M4

ICM Motorventilmodul *(ICFS 15) *(ICFF 15) M3

ICFB Blinddeckel *(ICFS 15) *(ICFF 15) M3 M4

ICFA Elektronisches Expansionsventilmodul (nur für ICF 20) *(ICFS 15) *(ICFF 15) M3

ICFO Handöﬀnungsmodul *(ICFS 15) *(ICFF 15) M4

ICFW Schweißmodul *(ICFS 15) *(ICFF 15) M3 M4

ICFD Abtaumodul (nur für ICF 15 und 20)

ICF 20 und ICF 25 mit vier Modulen

Funktionsmodultyp Für diese Einbauorte geeignet

ICFS Absperrventilmodul M1 M2 M3 M4

ICFR Handregelventilmodul M1 M2 M3 M4

ICFF Filtermodul M2 M4

ICFE Magnetventilmodul M3

ICFC Rückschlagventilmodul M4

ICFN Absperr- und Rückschlagventilmodul M4

ICM Motorventilmodul M1 M3

ICFB Blinddeckel M1 M2 M3 M4

ICFA Elektronisches Expansionsventilmodul (nur für ICF 20) M1 M3

ICFE20H Magnetventilmodul (nur für ICF 20) M1 M3

ICFO Handöﬀnungsmodul M4

ICFW Schweißmodul M1 M2 M3 M4

ICFD Abtaumodul (nur für ICF 15 und 20)

*(ICFS 15) *(ICFF 15) M4

M2 M4

ICF 20 und ICF 25 mit sechs Modulen

Funktionsmodultyp Für diese Einbauorte geeignet

ICFS Absperrventilmodul M1 M2 M3 M4 M5 M6

ICFR Handregelventilmodul M1 M2 M3 M4 M5 M6

ICFF Filtermodul M2 M4 M6

ICFE Magnetventilmodul M3

ICFC Rückschlagventilmodul M4 M6

ICFN Absperr- und Rückschlagventilmodul M4 M6

ICM Motorventilmodul M1 M3 M5

ICFB Blinddeckel M1 M2 M3 M4 M5 M6

ICFA Elektronisches Expansionsventilmodul (nur für ICF 20) M1 M3 M5

ICFE20H Magnetventilmodul (nur für ICF 20) M1 M3 M5

ICFO Handöﬀnungsmodul M4

ICFW Schweißmodul M1 M2 M3 M4 M5 M6

ICFD Abtaumodul (nur für ICF 15 und 20)

M2 M4 M6

ICF 50 mit vier Modulen

Funktionsmodultyp Für diese Einbauorte geeignet

SVA-S Absperr ventilmodul *(SVA-S 50) M4

ICFB Blinddeckel *(SVA-S 50) M2

FIA Filtermodul *(SVA-S 50) M2

ICS Pilotventilmodul *(SVA-S 50) M3

ICM Motorventilmodul *(SVA-S 50) M3

ICLX 2-Schritt-Magnetventilmodul *(SVA-S 50) M3

REG-SB Handregelventilmodul *(SVA-S 50) M4

ICF 65 mit drei Modulen

Funktionsmodultyp Für diese Einbauorte geeignet

SVA-S Absperr ventilmodul *(SVA-S 65) M4

ICFB Blinddeckel *(SVA-S 65)

FIA Filtermodul *(SVA-S 65)

ICS Pilotventilmodul *(SVA-S 65) M3

ICM Motorventilmodul *(SVA-S 65) M3

ICLX 2-stuﬁges-Magnetventilmodul *(SVA-S 65) M3

REG-SB Handregelventilmodul *(SVA-S 65) M4

*) festes Modul

Einbauort nicht möglich

39 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Bestellung von Zubehör Absperrventil SNV-ST

Für weitere SNV-Typen beachten Sie bitte: AI244986497087

Für eine komplette Liste mit Ersatz- und Zubehörteilen für ICF 15 bis 65 (einschließlich SS-Ausführungen) siehe AI242886444256

Beschreibung Bestell-Nr.

G½ Zoll (Anzahl:

1)

NPT-FPT 3/8 Zoll (Anzahl: 1)

148B3778

148B3747

ICAD 600A/ICAD 1200A

Beschreibung

ICAD 600A für ICF 15 – 25

ICAD 1200A für ICF 50 und 65

Kabel 10-m-Kabelsatz

Kabel 15-m-Kabelsatz

Anschluss Buchsenanschlusssatz

Schutzkappe Schutzkappe für ICAD

Für ICAD-Informationen beachten Sie bitte: AI236186442940

Bestell-Nr.

Mit 1,5-m-Kabel

027H9075

Ohne Kabel

027H9120

Mit 1,5-m-Kabel 027H9077

Ohne Kabel

027H9122

027H0427

027H0435

027H0430

027H0431

Bestellung von Zubehör (Fortsetzung)

Spulen

SpannungVFrequenz

Ventiltyp

Wechselstrom (AC)

ICFE

ICS/ICLX (MOPD < 21 bar)

12 50 018F6706 15

24 50 018F6257 018F6707 018F7358 16

220–230 50 018F6251 018F6701 018F7351 31

115 60 018F6260 018F6710 20

Gleichstrom (DC)

ICFE/ICFA

ICS/ICLX (MOPD < 21 bar)

12 018F6856 01

24 018F6857 02

Spezielle Spulen für ICFE

Ventiltyp

Spannung

V

Mit

3-Leiter-

Kabel

Hz

(1 m)

IP67

Frequenz

Hz

Bestell-Nr.

Mit

Anschlusskasten

IP67

Bestell-Nr.

Mit

Anschlusskasten

IP67

Mit

DIN-

Steckern**)

Appendix-

Nummer zeigt

Spannung und

Frequenz an

Anhangs-

Nr.*) Leistungsaufnahme

Betriebsstrom: 10 W 21 VA

Einschaltstrom: 44 VA

20 W

Leistungsaufnahme

Wechselstrom (AC)

ICFE

ICS/ICLX (MOPD < 21 bar)

Weitere Spulentypen entnehmen Sie bitte den Datenblättern für EVRA-, AKVA-, ICS oder ICLX-Ventile.

24 50 018F6807 16

110 50 018F6811 22

220–230 50 018F6801 31

Betriebsstrom:

12 W

26 VA

Einschaltstrom:

55 VA

AI251686497769de-001201 | 40

44 mm

177 mm

133 mm

224 mm

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Abmessungen

Dieses Beispiel zeigt die maximalen Abmessungen für die ICF-Ventilstationen.

(5.2 in.)

(4 in.)

102 mm

(4.9 in.)

124 mm

(1.7 in.)

ICF 15-4

(7 in.)

50 mm

(2 in.)

(8.8 in.)

194 mm

(7.6 in.)

44 mm

(1.7 in.)

(7 in.)

177 mm

Danfoss

27H595_08-2017

41 | AI251686497769de-001201

199 mm

(7.8 in.)

Danfoss

260 mm

180 mm

(17.3 in.)

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Abmessungen (Fortsetzung)

Dieses Beispiel zeigt die maximalen Abmessungen für die ICF-Ventilstationen.

27H213_08-2014

(10.2 in.)

ICF 15-4

(7.1 in.)

34 mm

(1.3 in.)

54 mm

(2.1 in.)

194.5 mm (7.7 in.)

440 mm

88 mm

(3.5 in.)

AI251686497769de-001201 | 42

179 mm

87 mm

223 mm

44 mm

177 mm

27H596_08-2017

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Abmessungen (Fortsetzung)

Dieses Beispiel zeigt die maximalen Abmessungen für die ICF-Ventilstationen.

(7 in.)

99 mm

(3.9 in.)

ICF 20-4

(3.4 in.)

Danfoss

(8.8 in.)

(1.7 in.)

(7 in.)

220 mm

(8.7 in.)

(7 in.)

179 mm

44 mm (1.7 in.)

177 mm

(7 in.)

43 | AI251686497769de-001201

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Abmessungen (Fortsetzung)

Dieses Beispiel zeigt die maximalen Abmessungen für die ICF-Ventilstationen.

Danfoss

M27L0015_1

ICF 20-4

AI251686497769de-001201 | 44

179 mm

87 mm

223 mm

44 mm

177 mm

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Abmessungen (Fortsetzung)

Dieses Beispiel zeigt die maximalen Abmessungen für die ICF-Ventilstationen.

(7 in.)

(3.4 in.)

ICF 20-6

Danfoss

27H597_08-2017

(8.8 in.)

(1.7 in.)

(7 in.)

290 mm

(11.4 in.)

44 mm

(1.7 in.)

177 mm

(7 in.)

45 | AI251686497769de-001201

Danfoss

M27L0016_1

260 mm

(10.2 in.)

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Abmessungen (Fortsetzung)

Dieses Beispiel zeigt die maximalen Abmessungen für die ICF-Ventilstationen.

ICF 20-6

AI251686497769de-001201 | 46

Danfoss

M27L0051_1

252 mm

(9.9 in.)

58 mm

(2.3 in.)

70 mm

(2.8 in.)

266 mm (10.5 in.)

273 mm

(10.7 in.)

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Abmessungen (Fortsetzung)

Dieses Beispiel zeigt die maximalen Abmessungen für die ICF-Ventilstationen.

ICF 25-4

47 | AI251686497769de-001201

252 mm

(9.9 in.)

59 mm

(2.3 in.)

70 mm

(2.8 in.)

356 mm (14.0 in.)

Danfoss

M27L0050_1

273 mm

(10.7 in.)

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Abmessungen (Fortsetzung)

Dieses Beispiel zeigt die maximalen Abmessungen für die ICF-Ventilstationen.

ICF 25-6

AI251686497769de-001201 | 48

460

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Abmessungen (Fortsetzung)

Dieses Beispiel zeigt die maximalen Abmessungen für die ICF-Ventilstationen.

(18.1 in.)

ICF 50-4

Danfoss

27L25_2015-09

637

(25.1 in.)

70

(2.8 in.)

70

(2.8 in.)

49 | AI251686497769de-001201

418

Datenblatt | Ventilstation, ICF 15, ICF 20, ICF 25, ICF 50 und ICF 65

Abmessungen (Fortsetzung)

Dieses Beispiel zeigt die maximalen Abmessungen für die ICF-Ventilstationen.

(16.5 in.)

ICF 65-3

Danfoss

27L26_2015-09

665

(26.2 in.)

84

(3.3 in.)

84

(3.3 in.)

AI251686497769de-001201 | 50

AI251686497769de-001201 | 51

Danfoss ICF 15, ICF 20, ICF 25, ICF 50, ICF 65 Data sheet [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
