Dokumentacja techniczna
Zawory blokowe
ICF 15, 20, 25, 50 i 65
Opierając się na zaawansowanej technologii, zawory
blokowe ICF oferują kilka funkcji w jednym korpusie.
Urządzenie może zastąpić kilka pojedynczych
zaworów ze sterowaniem mechanicznym,
elektromechanicznym lub elektronicznym.
Zawór blokowy daje wiele korzyści nie tylko na
etapie projektowania
instalacji chłodniczej, lecz również podczas montażu
i serwisu.
Zawory blokowe ICF zostały zaprojektowane do
stosowania z czynnikami chłodniczymi
wymagającymi wysokich ciśnień roboczych. Mogą
być stosowane w rurociągach cieczowych zasilanych
ciśnieniowo lub pompowo, do wtryskiem cieczy, w
rurociągach ssawnych par mokrych lub suchych
oraz gorącego gazu.
Zawory dostarczane są w formie zmontowanej
fabrycznie i sprawdzone pod wysokim ciśnieniem, a
jego funkcje są testowane na zakończeniu procesu
produkcji, w warunkach fabrycznych.
Charakterystyka • Zawory zaprojektowane do pracy w
przemysłowych instalacjach chłodniczych o
maksymalnym ciśnieniu roboczym 52 bary
(Informacje dotyczące zaworów ICF z modułem
ICFD układu odszraniania podano w części Dane
techniczne, Ciśnienie).
• Mogą być stosowane do czynników chłodniczych:
HCFC, niepalnych czynników HFC, R717 (amoniak)
i R744 (CO2).
Nie zaleca się stosowania zaworów ICF z
łatwopalnymi węglowodorami.
• Przyłącza do bezpośredniego spawania
(brak nieszczelności na kołnierzach)
• Dostępne z przyłączami do spawania czołowego
lub z mufą do spawania.
Średnica nominalna
Klasyfikacja Grupa cieczy I
Kategoria Art. 4, ust. 3 II
Jeden numer katalogowy odpowiada jednemu
rozwiązaniu do danego zastosowania.
• Korpus ze stali odpornej na niskie temperatury.
• Lekka i kompaktowa konstrukcja.
• Optymalną dokładność regulacji zapewniają
koronowe grzybki w modułach roboczych,
szczególnie przy częściowym obciążeniu.
• Modułowa konstrukcja
Każdy korpus jest dostępna w kilku różnych
wariantach typu i wielkości przyłącza.
Obsługa serwisowa zaworu polega na wymianie
modułu roboczego.
• Przyłącza boczne umożliwiają podłączenie
manometru, przetwornika ciśnienia, wzierników,
zaworu serwisowego itd.
• Certyfikat UL
Zawór ICF
DN ≤ 25 (1 cal)
DN 32–65 (1¼ – 2½ cal)
© Danfoss | DCS (ms) | 2020.02
AI251686497769pl-001201 | 1
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Spis treści
Charakterystyka ....................................................................................1
Informacje techniczne ..............................................................................3
Wykonanie .........................................................................................3
Opis modułów roboczych zaworów ICF 15 i 20.......................................................7
Opis modułów roboczych stacji ICF 25...............................................................8
Opis modułów roboczych stacji ICF 50 i 65...........................................................9
Zestawienie materiałów...........................................................................10
Dobór numeru katalogowego..................................................................... 19
Zastosowania.....................................................................................20
Przyłącza ......................................................................................... 23
Zamawianie zaworów ICF......................................................................... 24
Wymiary ......................................................................................... 41
2 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.02
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Informacje techniczne • Czynniki chłodnicze
Mogą być stosowane z czynnikami chłodniczymi
HFC, R717 (amoniak) i R744 (CO₂ ).
Nie zaleca się stosowania zaworów blokowych ICF
z łatwopalnymi węglowodorami.
Wyjątek:
ICFD obsługuje wyłącznie czynniki chłodnicze
w formie amoniaku i CO₂.
ICFD 20 – wersja wykorzystująca amoniak
ICFD 20C – wersja wykorzystująca CO₂
Zatwierdzony do stosowania tylko
w instalacjach lądowych.
• Zakres temperatur
Kompletna platforma ICF
-60/+120 °C (-76/+ 248 °F)
Wyjątki:
ICM: Jeżeli moduł ICM ma pracować z ciekłym
czynnikiem chłodniczym o temperaturze
powyżej 75°C (167°F), skontaktuj się z firmą
Danfoss.
ICFD 20: -50/+50 °C (-58/+122 °F) przy ciśnieniu
28 barów (406 psig)
ICFD 20C: -50/+50 °C (-58/+122 °F) przy
ciśnieniu 52 barów (754 psig)
• Temperatura otoczenia dla ICF z ICAD:
-30/+50 °C (-22/+122 °F)
• Zabezpieczenie powierzchniowe
Zewnętrzna powłoka cynkowa-TLP zapewnia
ochronę przed korozją zgodnie z normą EN ISO
2081:2009.
Zaleca się zastosowanie dodatkowych środków
ochrony przed korozją w miejscu montażu.
• Ciśnienie
Ogólny model ICF jest zaprojektowany z myślą o:
Maks. ciśnienie robocze: 52 bary (754 psig)
ICFD 20 (amoniak):
W przypadku zaworu ICF z modułem ICFD
maksymalne ciśnienie robocze wynosi 28
barów/406 psig. Jeśli układ chłodniczy zawiera
moduł ICFD 20, ciśnienie testowe układu nie
może przekraczać 28 barów/406 psig, chyba
że pływak modułu ICFD zostanie tymczasowo
wyjęty na potrzeby testu.
ICFD 20C (CO₂):
W przypadku zaworu ICF z modułem ICFD 20C
maksymalne ciśnienie robocze wynosi
52 bary/754 psig. Jeśli układ chłodniczy
zawiera moduł ICFD 20, ciśnienie testowe
układu nie może przekraczać 52 barów/754
psig, chyba że pływak modułu ICFD 20C
zostanie tymczasowo wyjęty na potrzeby testu.
Maksymalne ciśnienie robocze w przypadku
modułu ICFD bez pływaka: 52 bary (754 psig).
Maksymalne ciśnienie różnicowe:
ICFD 20: 15 barów/218 psig. Jeśli chcesz
uzyskać większą różnicę ciśnień, skontaktuj się
z firmą Danfoss
ICFD 20C: 35 barów/508 psig
Wykonanie Główne elementy zaworu ICF:
• Korpus
• Maks. cztery lub sześć modułów roboczych
(ICF 65 — maks. 3)
- We wszystkich zaworach ICF 15, moduły M1
i M2 są fabrycznie zdefiniowane jako zawór
odcinający i filtr siatkowy.
- We wszystkich zaworach ICF 50 moduły
M1 i M2 są fabrycznie zdefiniowane jako
zawór odcinający i pokrywa (z możliwością
zastosowania filtra siatkowego).
- We wszystkich zaworach ICF 65 moduł M1 jest
fabrycznie zdefiniowany jako zawór odcinający.
© Danfoss | DCS (ms) | 2020.02
AI251686497769pl-001201 | 3
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Korpus
ICF 15-4 ICF 20-4 ICF 20-6
ICF 25-4 ICF 25-6
Moduły robocze
ICF 50-4 ICF 65-3
Do każdego korpusu można zastosować
maksymalnie cztery lub sześć modułów
roboczych (ICF 65 — maks. 3) następujących
typów:
• Moduł zaworu odcinającego
• Moduł ręcznego zaworu regulacyjnego
• Moduł filtra siatkowego
• Moduł zaworu elektromagnetycznego
• Moduł elektronicznego zaworu rozprężnego
• Moduł ręcznego otwierania zaworu
elektromagnetycznego
• Moduł zaworu zwrotnego
• Moduł zaworu odcinająco-zwrotnego
• Moduł zaworu serwosterowanego zaworami
pilotowymi
Budowa zapewnia maksymalną wydajność i
minimalny spadek ciśnienia dzięki zastosowaniu
zaawansowanej technologii i podwójnych gniazd
zaworowych, co pozwala na uzyskanie większej
przepustowości niż w przypadku standardowych
rozwiązań z pojedynczymi zaworami.
Zawór ICF jest urządzeniem wielofunkcyjnym.
Zawór ICF charakteryzuje się kompaktowymi
wymiarami i krótszym czasem montażu ze względu
na mniejszą liczbę połączeń spawanych.
Zawory dostarczane są w formie zmontowanej
fabrycznie i sprawdzone pod wysokim ciśnieniem, a
jego funkcje są testowane na zakończeniu procesu
produkcji, w warunkach fabrycznych.
Przyłącza
Zawory blokowe ICF są dostępne z szerokim zakresem
przyłączy:
• D: spoina czołowa, zgodnie z DIN (EN 10220)
• Moduł zawory pływakowego, cieczy z
odszraniania
• Moduł zaworu silnikowego
• Moduł dodatkowego przyłącza do spawania
• Pokrywa górna
Opcjonalnie:
Korpusy są dostarczane z określoną liczbą przyłączy
bocznych do których można zastosować:
• Wziernik
• Czujnik temperatury lub ciśnienia
• Manometr
• Do spływu cieczy z odszraniania lub linii sterującej
gorącego gazu
• A: spoina czołowa, zgodnie z ANSI (ASME B 36.10
M SCHEDULE 80)
A: spoina czołowa, zgodnie z ANSI (ASME B 36.19
SCHEDULE 40)
• SOC: mufa do spawania ANSI (B 16.11)
Certyfikaty
Zawory ICF zostały zaprojektowane zgodnie ze
światowymi wymogami dotyczącymi elementów
instalacji chłodniczych.
W celu uzyskania informacji dotyczących
określonych certyfikatów prosimy o kontakt z firmą
Danfoss.
Materiał korpusu i modułu roboczego
Stal niskotemperaturowa
Podczas spawania metodą TIG/MIG/
SMAW możliwe jest montaż zaworu ICF bez
wcześniejszego demontażu modułów roboczych
z obudowy. W przypadku innych metod
spawania moduły należy wymontować.
Więcej informacji można znaleźć w instrukcji obsługi.
4 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.02
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Położenie modułów i przyłączy
bocznych
ICF 15-4
ICF 20-4, 25-4
ICF 20-6, 25-6
ICF 50-4
M1
M1
P1
M2
M1
M2
M1
M2
P1/3
M3
P2
M4
M3
P2/5 P3/6
M4
M3
P2/7
M4
M3
P2/4
P4/9
M4
Przepływ przez ICF 15-4
Przepływ przez ICF 20-4, 25-4
Przepływ przez ICF 20-6, 25-6
M5
P5/10
M6
Przepływ przez ICF 50-4
ICF 65-3
M1
P1/3
M2
M3
Przepływ przez ICF 65-3
M4
P2/4
© Danfoss | DCS (ms) | 2020.02
AI251686497769pl-001201 | 5
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Położenie modułów i przyłączy bocznych (cd.)
ICF 15-4 DIN, ANSI SOC
2 przyłącza boczne
prawa stronie wg
kierunku przepływu.
Przykład: ICF 15-4-8 DIN
ICF 20/25-6 DIN, ANSI i SOC
3 x 2 przyłącza boczne,
obustronnie.
3/8” G dla DIN i ANSI
3/8” NPT dla SOC
Gwint korka spustowego:
patrz rozdział Specyfikacja materiałowa
na stronach 11–19
ICF 20/25-4 DIN, ANSI i SOC
2 x 2 przyłącza boczne,
obustronnie.
Przykład: ICF 25-4-9 SOC
ICF 20/25-6 DIN, ANSI i SOC
3 x 2 przyłącza boczne,
obustronnie.
3/8” G dla DIN i ANSI
3/8” NPT dla SOC
Gwint korka spustowego:
patrz rozdział Specyfikacja
materiałowa na stronach 11–19
Gwint korka spustowego:
patrz rozdział Specyfikacja
materiałowa na stronach 11–19
Przykład: ICF 20-6-5MB DIN
ICF 50-4 DIN, ANSI i SOC
2 x 2 przyłącza boczne
obustronnie.
3/8”G dla DIN i ANSI
3/8” NPT dla SOC
M33 x 1,5
3/8” G dla DIN
3/8” NPT dla SOC
Gwint korka spustowego:
patrz rozdział Specyfikacja
materiałowa na stronach 11–19
Przykład: ICF 20-6-2HRB SOC
ICF 50-4 DIN, ANSI i SOC
2 x 2 przyłącza boczne
obustronnie.
3/8” G dla DIN i ANSI
3/8” NPT dla SOC
M33 x 1,5
3/8” G dla DIN
3/8”NPT dla ANSI
Przykład: ICF 50-4-42S50 SOC
6 | AI251686497769pl-001201
Przykład: ICF 65-3-43MA DIN
© Danfoss | DCS (ms) | 2020.02
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Opis modułów roboczych zaworów ICF 15 i 20
Zawory ICF 15 i 20 są wyposażone w identyczne moduły robocze za wyjątkiem dwóch modułów
stałych M1 (zawór odcinający ICFS 15) oraz M2 (filtr ICFF), w które wyposażony jest ICF 15.
ICFS 15 / 20
Moduł zaworu odcinającego
Ten moduł pracuje jako zawór
odcinający, który jest oznaczony
czerwonym kołpakiem.
ICFR 20A lub B
Moduł ręcznego zaworu
regulacyjnego
Ten moduł pracuje jako ręczny
zawór regulacyjny, który jest
oznaczony żółtym kołpakiem.
ICFF 15/20 / ICFF 20E
Moduł filtra siatkowego
Ten moduł działa jako filtr siatkowy.
ICF 15, wszystkie przyłącza:
Wkład filtra siatkowego 150 µ (mesh
100) 60 cm2 (9,3 cala2)
ICF 20, z przyłączami DIN/ANSI:
Harmonijkowy 150 µ (100 mesh) 45
cm2 (7,0 cali2)
ICF 20 z przyłączami SOC (ICFF 20E):
Harmonijkowy 150 µ (100 mesh) 160
cm2 (24,8 cala2)
ICFE 20
Moduł zaworu
elektromagnetycznego
Ten moduł pracuje jako
normalnie zamknięty zawór
elektromagnetyczny, zamykający
przepływ czynnika.
ICFA 20
Moduł elektronicznego zaworu
rozprężnego
Ten moduł pracuje jako zawór
rozprężny z elektronicznie
modulowaną szerokości impulsu
(PWM).
ICFS 15/ICFS 20 ICFR 20A
ICFF 15/20 / ICFF 20E
ICFE 20 / ICFA 20
ICFC 20 / ICFC 20P1
ICFC
Standardowy moduł zaworu
zwrotnego.
ICFC 20P1
Obciążony moduł zaworu
zwrotnego Ciśnienie otwarcia
ok. 0,5 bara, całkowicie otwarty
w ciśnieniu 0,7 bara.
ICFN 20
Moduł zaworu odcinającozwrotnego
Ten moduł pracuje jako zawór
odcinająco-zwrotny i jest
oznaczony zielonym kołpakiem.
ICM 20-A, B lub C
Zawór silnikowy
Ten moduł pracuje jako zawór
sterowany silnikiem krokowym
do regulacji lub zamykania i
otwierania przepływu czynnika
chłodniczego.
ICF 15 oraz ICF 20
ICFC 20
ICFN 20
ICM 20-A, B or C
ICFO 20
Mechanizm ręcznego otwierania
Ten moduł to mechanizm
ręcznego otwierania zaworu
elektromagnetycznego (typu
ICFE).
ICFE 20H
Moduł zaworu elektromagnetycznego zintegrowany z
mechanizmem ręcznego otwierania
Ten moduł pracuje jako
normalnie zamknięty zawór
elektromagnetyczny, o zwiększonej
przepustowości, zamykający
przepływ czynnika.
ICFD 20 / ICFD 20C
Moduł zaworu pływakowego
Gdy wzrost poziomu cieczy
powoduje uniesienie pływaka,
moduł otwiera się, zapewniając
przepływ cieczy.
ICFD 20 – wersja wykorzystująca
amoniak
ICFD 20C – wersja
wykorzystująca CO₂
ICFO 20
ICFE 20H
ICFB 20
Pokrywa górna
Zaślepka nieużywanych gniazd
modułów.
ICFW 20
Moduł dodatkowe przyłącze do
spawania 20 DIN lub ¾ " SOC
Ten moduł jest wykorzystywany
jako przyłącze spustowe cieczy z
odszraniania gorącym gazem —
w przypadku wymaganej dużej
przepustowości.
Uwaga:
Przy przepływie stanowiącym około 10% maksymalnego
przepływu masowego, w zaworze
ICFE 20H różnica ciśnień wynosi 0,07 bara / 1 psi. W tych
warunkach zawór ICFE 20H zaczyna się otwierać.
Przy różnicy ciśnień wynoszącej co najmniej 0,2 bara / 2,9 psi
zawór ICFE 20H jest całkowicie otwarty.
ICFB 20
ICFW 20
© Danfoss | DCS (ms) | 2020.02
AI251686497769pl-001201 | 7
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Opis modułów roboczych stacji ICF 25
ICFS 25
Moduł zaworu odcinającego
Ten moduł pracuje jako zawór
odcinający, i jest oznaczony
czerwonym kołpakiem.
ICFC 25
Moduł zaworu zwrotnego
Ten moduł pracuje jako zawór
zwrotny.
ICFN 25
Moduł zaworu odcinającozwrotnego
Ten moduł pracuje jako zawór
odcinająco-zwrotny i jest
oznaczony zielonym kołpakiem.
ICFS 25
ICFC 25
ICFR 25, A lub B
Moduł ręcznego zaworu regulacyjnego
Ten moduł pracuje jako ręczny zawór
regulacyjny, i jest oznaczony żółtym
kołpakiem.
ICFF 25 / ICFF 25E
Moduł filtra siatkowego
Ten moduł działa jako filtr siatkowy.
Gęstość filtra siatkowego:
ICF z przyłączami DIN i ANSI (ICFF 25):
Harmonijkowy 150 µ (100 mesh) 160
cm2 (24,8 cali2)
ICF z przyłączem SOC (ICFF 25E):
Harmonijkowy 150 µ (100 mesh)
330 cm2 (51,2 cala2)
ICFE 25
Moduł zaworu elektromagnetycznego
Ten moduł pracuje jako
normalnie zamknięty zawór
elektromagnetyczny, zamykający
przepływ czynnika chłodniczego.
ICF 25
ICFR 25
ICFF 25 / ICFF 25E
ICM 25-A lub B
Zawór silnikowy
Ten moduł pracuje jako zawór
sterowany silnikiem krokowym
do regulacji lub zamykania i
otwierania przepływu czynnika
chłodniczego.
ICFW 25
Moduł dodatkowe przyłącze do
spawania, 25 DIN lub 25 (1”) SOC
Ten moduł jest wykorzystywany
jako przyłącze spustowe podczas
odszraniania gorącym gazem —
w przypadku wymaganej dużej
przepustowości.
ICFN 25
ICM 25-A lub B
ICFW 25
Moduł posiada wbudowany
mechanizm ręcznego otwierania.
ICFE 25
Uwaga:
Przy przepływie stanowiącym około 10% maksymalnego
przepływu masowego w stacji ICFE 25 różnica ciśnień wynosi
0,07 bara / 1 psi. W tych warunkach zawór ICFE 25 zaczyna się
otwierać.
Przy różnicy ciśnień wynoszącej co najmniej 0,2 bara / 2,9 psi
zawór ICFE 20H jest całkowicie otwarty.
ICFB 25
Pokrywa górna
Zaślepka nieużywanych gniazd
modułów.
ICFB 25
8 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.02
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Opis modułów roboczych stacji ICF 50 i 65
SVA-S 50 / SVA 65
Moduł zaworu odcinającego
Ten moduł pracuje jako zawór
odcinający, i jest oznaczony
czerwonym kołpakiem. .
REG-SB 50 / REG-SB 65
Moduł ręcznego zaworu
regulacyjnego
Ten moduł pracuje jako ręczny
zawór regulacyjny, i jest
oznaczony żółtym kołpakiem.
REG-SB 50 / REG-SB 65
ICFB 50
Pokrywa dolna
Możliwość zastosowanie wkładu
filtra siatkowego (patrz poniżej)
SVA-S 50 / SVA-S 65
ICS 50 / ICS 65
Moduł zaworu sterowanego
zaworami pilotowymi
Ten moduł to zawór
serwosterowany zaworami
pilotowymi do regulacji lub
zamykania i otwierania przepływu
czynnika chłodniczego.
Wszystkie moduły ICS są w
wersji do 3 zaworów pilotowych.
Są one dostarczane z dwoma
zaślepkami (A) i jednym korkiem
uszczelniającym (B).
Elementy robocze do modułów
ICS 50 i 65 są dostępne w różnych
wielkościach przepustowości:
ICS 50: ICS 65:
ICS 50 ICS 65
ICS 50-32 ICS 65-40
ICS 50-40 ICS 80
ICM 50 / ICM 65 — A lub B
Moduł zaworu silnikowego
Ten moduł pracuje jako zawór
sterowany silnikiem krokowym
do regulacji lub zamykania i
otwierania przepływu czynnika
chłodniczego.
ICF 50 oraz ICF 65
ICS 50 / ICS 65
ICFB 50
FIA 50 (opcja)
Wkład filtra siatkowego
Wkłady filtra siatkowego FIA
50 należy zamawiać według
oferty wkładów do filtrów FIA.
Więcej informacji można znaleźć
w karcie katalogowej filtrów
siatkowych FIA.
Możliwe do zastosowania
FIA 50
wkłady:
Patrz poniżej.
Wkład
gładki
filtra
siatkowego
100 µ
150 mesh
148H3157 148H3130 148H3138 148H3144 148H3179 148H3184 148H3189
Wkład
gładki
filtra
siatkowego
150µ
100 mesh
Wkład
gładki
filtra
siatkowego
250µ
72 mesh
Wkład
gładki
filtra
siatkowego
500µ
38 mesh
Wkład
harmoni-
jkowy
filtra
siatkowego
150µ
100 mesh
Wkład
harmoni-
jkowy
filtra
siatkowego
250µ
72 mesh
Wkład
harmoni-
jkowy
filtra
siatkowego
500µ
38 mesh
ICLX 50 / ICLX 65
Moduł 2-krokowego zaworu
elektromagnetycznego
Moduł ten działa jako
normalnie zamknięty zawór
elektromagnetyczny sterowany
gazem do kontroli przepływu
czynnika chłodniczego.
Ma wbudowaną funkcję
otwierania ręcznego.
ICLX używane są w rurociągach
ssawnych do 2-stopniowego
otwierania po odtajaniu gorącym
gazem.
ICSH 50/ICSH 65
Moduł 2-stopniowego zaworu
elektromagnetycznego
Moduł ten działa jako
normalnie zamknięty zawór
elektromagnetyczny do
kontroli przepływu czynnika
chłodniczego.
Ma wbudowaną funkcję
otwierania ręcznego.
ICSH używane są w
rurociągach gazu gorącego
do 2-stopniowego otwierania
przepływu odtajania gorącym
gazem do parownika.
ICM 50 / ICM 65 — A lub B
ICLX 50 / ICLX 65
ICSH 50 / ICSH 65
© Danfoss | DCS (ms) | 2020.02
AI251686497769pl-001201 | 9
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zestawienie materiałów
Korpus ICF
ICF 15-4
Nr. Część Materiał EN* ASTM** JIS **
1 Korpus Stal P285QH,
ICF 20-4, 25-4
ICF 20-6, 25-6
1
10222-4
1
1
LF2,
A350
Nr. Część Materiał EN* ASTM** JIS **
1 Korpus Staliwo niskotem-
ICF 50-4
peraturowe
1
ICF 65-3
Nr. Część Materiał EN* ASTM** JIS **
1 Korpus Staliwo niskotem-
peraturowe
1
G20MN5QT
EN 10213-3
G20MN5QT
EN 10213-3
LCC,
A352
LCC,
A352
SCPL1,
G5151
SCPL1,
G5151
* EN: Podstawowy standard projektowania
** ASTM, JIS: Równoważny standard
materiałowy
10 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.02
6
3
2
1
5
8
7
4
Danfoss
27H244 10-2014
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zestawienie materiałów
(ciąg dalszy)
Moduł zaworu odcinającego ICFS 15
Moduł zaworu odcinającego ICFS20
Nr. Część Materiał EN* ASTM** JIS **
1 Kołnierz Stal G20Mn5QT, 10213-3
2 Korpus Stal 11SMn30
3 Wrzeciono Stal nierdzewna X8CrNiS18-9
4 Grzybek Stal 11SMn30
5 Dławnica Stal nierdzewna X8CrNiS18-9
6 Podkładka
uszczelniająca
7 Śruby Stal nierdzewna A2-70 Typ 308 A2-70
8 Uszczelka Włókno,
Nr. Część Materiał EN* ASTM** JIS **
1 Wrzeciono Stal nierdzewna X8CrNiS 18-9
2 Część gwintowana Stal nierdzewna X8CrNiS 18-9
3 Uszczelka
aluminiowa/
Uszczelka cz.
chłodniczego
4 Korpus Stal S235JRG2
5 Śruba z łbem
sześciokątnym
M10 × 25
6 Kołnierz Staliwo
7 Uszczelka Chloropren
Aluminium
bez azbestowe
Stal nierdzewna A2-70
niskotemperaturowe
(Neopren)
P285QH+QT, 10222-4
P275NL, 10028-3
10087
10088
10087
10088
EN 10088
EN 10088
Stop AL99 nr 1200
DIN 1712 BL.3
EN 10025
EN 24017
G20Mn5QT
EN 10213-3
LCC,
A352
LF2, A350
AISI 1213 Typ 2
R 683/9
AISI 303 Typ 17
683/13
AISI 1213 Typ 2
R 683/9
AISI 303 Typ 17
683/13
G4303
G4304
G4303
G4304
AL1200
A283 G3101
A320 A2-70
A352 G5152
Moduł filtra siatkowego ICFF 15 (wkład filtra siatkowego 150 μ (100 mesh), 60 cm2 (9,3 cala2)
Nr. Część Materiał EN* ASTM** JIS **
1 Wkład Stal nierdzewna
2 Kołnierz Stal G20Mn5QT,
3 Śruba Stal nierdzewna A2-70 Typ 308 A2-70
4 Korpus ICFF 15 Stal S355J2+N
5 Płaska uszczelka Włókno, bez
6 Korek
1
/4” RG do spawania
doczołowego
3
/8” NPT do mufy do
spawania
7 Uszczelka Aluminium
8 Sprężyna Stal
azbestowe
Stal 11SMnPb30
10213-3
P285QH+QT,
10222-4
P275NL, 10028-3
1.0570 / 1.0577
EN 10025-2
LCC, A352
LF2, A350
ASTM
A572-50
Moduł filtra siatkowego ICFF 20
Nr. Część Materiał EN* ASTM** JIS **
1 Uszczelka AL 99 F11
2 Pok rywa Stal S235JRG2
3 Śruba z łbem
sześciokątnym
M10 × 25
4 Kołnierz Staliwo
5 Uszczelka Chloropren
* EN: Podstawowy standard projektowania
** ASTM, JIS: Równoważny standard
materiałowy
6 Wkład
filtra siatkowego
7 Łącznik Stal
8 Korek
1
/4” RG do spawania
doczołowego
3
/8” NPT do mufy do
spawania
Stal nierdzewna A2-70
niskotemperaturowe
(Neopren)
Stal nierdzewna
150µ
Stal nierdzewna A2-70
© Danfoss | DCS (ms) | 2020.02
EN 10025
EN 24017
G20Mn5QT
EN 10213-3
1.4301 A304 SUS304
EN 24017
AI251686497769pl-001201 | 11
A283 G3101
A320 A2-70
A352 G5152
A320 A2-70
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zestawienie materiałów
(ciąg dalszy)
Moduł powiększonego filtra siatkowego ICFF 20E
Nr. Część Materiał EN* ASTM** JIS **
1 Korek specjalny Stal 11SMn30
2 Pok rywa Stal 11SMn30
3 Śruba z łbem
4 Kołnierz Stal P285QH:
5 Uszczelka Chloropren
6 Wkład
7 Korek 3/8” NPT Stal 11SMn30
8 Kołnierz filtra Stal 11SMn30
Moduł zaworu elektromagnetycznego ICFE 20
Nr. Część Materiał EN* ASTM** JIS **
1 Tuleja zwory Stal nierdzewna X2CrNi19-11
2 Śruba tulei zwory Stal nierdzewna X8CrNiS18-9
3 Kołnierz Staliwo niskotem-
4 Uszczelka Chloropren
5 Śruba z łbem
6 Gniazdo Polimer o dużej
Moduł zaworu elektromagnetycznego ICFE 20H
Nr. Część Materiał EN* ASTM** JIS **
1 Tłok Stal 11SMn30 EN
2 Gniazdo Teflon
3 Pierścień
4 Korpus Stal P285QH
5 Wrzeciono ręcznego
6 Tuleja zwory Stal nierdzewna X2CrNi19-11
7 Śruba tulei zwory Stal nierdzewna X2CrNi19-11
8 Uszczelka Chloropren (neopren)
sześciokątnym
M12x80
filtra siatkowego
sześciokątnym
M10 × 25
otwierania
EN 10087
Stal nierdzewna A2-70
(Neopren)
Stal nierdzewna
250µ
peraturowe
(Neopren)
Stal nierdzewna A2-70
gęstości
Stal
EN 10087
EN 1515-1
EN 10222-4
G20Mn5QT;
EN 10213-3
1.4301 A304 SUS304
EN 10087
EN 10087
EN 10088
EN 10088
G20Mn5QT
EN 10213-3
EN 24017
EN 10025
EN 10222
EN10028
EN10216
Klasa 1213
A29
Klasa 1213
A29
Klasa B8
A320
LF2 — A350
LCC — A352
Klasa 1213
A29
Klasa 1213
A29
A352 G5152
A320 A2-70
A350 G3205
A320 A2-70
G4804
G4804
A2-70
B1054
SFL2
— G3205
SCPL1
— G5152
G4804
G4804
* EN: Podstawowy standard projektowania
** ASTM, JIS: Równoważny standard
materiałowy
12 | AI251686497769pl-001201
Mechanizm ręcznego otwierania ICFO 20
Nr. Część Materiał EN* ASTM** JIS **
1 Kołpak uszczelniający Stal DIN 1651-
2 Nakrętka dławnicy Stal DIN 1651 9SMn28
3 Uszczelka kołpaka Nylon Poliamid
4 Pierścień
uszczelniający
5 Uszczelka gumowa Guma chloroprenowa CR CR CR
6 Wrzeciono Stal nierdzewna X8CrNiS 18-9
7 Śruba z łbem
sześciokątnym
M10 × 25
8 Pok rywa Staliwo niskotem-
Teflon PTFE PTFE PTFE
Stal nierdzewna A2-70
peraturowe
9SMn28 TLP —
zabezpieczenie
powierzchni
Chromowocynkowe
zabezpieczenie
powierzchni
A6
EN 10088
EN 24017
EN10222-4
P285QH
1213 (SAE) SUM 22
1213 (SAE) SUM 22
Poliamid
PA6
G4303
G4304
A320 A2-70
Poliamid
PA6
SUS 303
© Danfoss | DCS (ms) | 2020.02
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zestawienie materiałów
(ciąg dalszy)
Moduł ręcznego zaworu regulacyjnego ICFR 20
Nr. Część Materiał EN* ASTM** JIS **
1 Wrzeciono Stal nierdzewna X8CrNiS 18-9
2 Część gwintowana Stal nierdzewna X8CrNiS 18-9
3 Uszczelka aluminiowa Stop AL99 nr
4 Korpus Stal S235JRG2
5 Śruba z łbem
sześciokątnym
M10 × 25
6 Kołnierz Staliwo
7 Uszczelka Chloropren (neopren)
8 Gniazdo Polimer o dużej
Moduł elektronicznego zaworu rozprężnego ICFA 20
Nr. Część Materiał EN* ASTM** JIS **
1 Tuleja zwory Stal nierdzewna X2CrNi19-11
2 Śruba tulei zwory Stal nierdzewna X8CrNiS18-9
3 Śruba z łbem
sześciokątnym
M10 × 25
4 Kołnierz Staliwo
5 Uszczelka Chloropren (neopren)
6 Dysza Stal
Moduł zaworu zwrotnego ICFC 20
Nr. Część Materiał EN* ASTM** JIS **
1 Korpus Stal S235JRG2 A283 G3101
2 Śruba z łbem
sześciokątnym
M10 × 25
3 Kołnierz Staliwo
4 Uszczelka Chloropren (neopren)
EN 10088
EN 10088
1200
DIN 1712 BL.3
Stal nierdzewna A2-70
niskotemperaturowe
gęstości
Stal nierdzewna A2-70
niskotemperaturowe
Stal nierdzewna A2-70
niskotemperaturowe
EN 10025
EN 24017
G20Mn5QT
EN 10213-3
EN 10088
EN 10088
EN 24017
G20Mn5QT
EN 10213-3
EN 24017
G20Mn5QT
EN 10213-3
G4303
G4304
G4303
G4304
A283 G3101
A320 A2-70
A352 G5152
A320 A2-70
A352 G5152
A320 A2-70
A352 AG5152
* EN: Podstawowy standard projektowania
** ASTM, JIS: Równoważny standard
materiałowy
ICFC 20P1 check valve module
Nr. Part Material EN* ASTM** JIS**
Danfoss
1 Korpus Stal S235JRG2 A283 G3101
2 Hex-head bolt
3 Kołnierz Staliwo
4 Uszczelka Chloropren (neopren)
5 Gniazdo Polimer o dużej
Moduł zaworu odcinająco-zwrotnego ICFN 20
Nr. Część Materiał EN* ASTM** JIS **
1 Wrzeciono Stal nierdzewna X8CrNiS 18-9
2 Gwint Stal nierdzewna X8CrNiS 18-9
3 Uszczelka aluminiowa Stop AL99 nr
4 Korpus Stal S235JRG2
5 Śruba z łbem
6 Kołnierz Staliwo niskotem-
7 Uszczelka Chloropren (neopren)
Moduł zaworu silnikowego ICM 20-A, 20-B lub 20-C
Nr. Część Materiał EN* ASTM** JIS **
1 Kołpak sprzęgła Stal nierdzewna X5CrNi18-10
2 Śruba z łbem
3 O-ring Chloropren
4 Korpus Staliwo niskotem-
5 Uszczelka Chloropren (neopren)
6 Gniazdo Polimer o dużej
M10 × 25
sześciokątnym
M10 × 25
sześciokątnym
M10 × 50
Stal nierdzewna A2-70
niskotemperaturowe
gęstości
Stal nierdzewna A2-70
peraturowe
Stal nierdzewna A2-70
peraturowe
gęstości
EN 24017
G20Mn5QT
EN 10213-3
EN 10088
EN 10088
1200
DIN 1712 BL.3
EN 10025
EN 24017
G20Mn5QT
EN 10213-3
EN 10088
EN 24014
G20Mn5QT
EN 10213-3
A320 A2-70
A352 AG5152
G4303
G4304
G4303
G4304
A283 G3101
A320 A2-70
A352 G5152
A240 G4303
A320 A2-70
A352 G5152
G4304
© Danfoss | DCS (ms) | 2020.02
AI251686497769pl-001201 | 13
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zestawienie materiałów
(ciąg dalszy)
ICFD 20 / ICFD 20C moduł odszraniania
11
2
3
4
6
12
Danfoss
27H576_06-2017
Pokrywa ICFB 20
Nr. Część Materiał EN* ASTM** JIS **
1 Przyłącze wlotowe Stal S235JR
2 O-ring przyłącza
wlotowego
3 Korpus zaworu Żeliwo EN -GJS- 400- 18-LT
4 Śruba z łbem
sześciokątnym M10x30
5 Zaślepka Stal nierdzewna X8CrNiS18-9
6 Śruba z łbem
sześciokątnym M10x35
7 Pływak Stal nierdzewna ICFD 20 : AISI 316
8 Obudowa pływaka Stal nierdzewna S355J2+N
9 Korek spustowy z
gwintem G ¼”
10 Dźwignia pływaka Stal S235JR
11 Uszczelka gumowa Chloropren
12 Uszczelka Włókno, bez azbestu
13 Uszczelka — korka
spustowego
Nr. Część Materiał EN* ASTM** JIS **
1 Śruba z łbem
sześciokątnym
M10 × 25
2 Pok rywa Staliwo
3 Uszczelka Chloropren (neopren)
Chloropren
Stal nierdzewna A2-70
Stal nierdzewna A2-70
Stal 11SMnPb30
(neopren)
AL 99F11
Stal nierdzewna A2-70
niskotemperaturowe
EN 10025 - 2
EN 1563
EN 24017
EN 10088-3
EN 24017
ICFD 20C : AISI 304
EN 10025-2
EN 10087
EN 10025 - 2
EN 24017
G20Mn5QT
EN 10213-3
A283 G3101
A320 A2-70
AISI303 SUS303
A320 A2-70
A572-50 SM490YB
A283 G3101
A320 A2-70
A352 G5152
Moduł spawalniczy ICFW 20, 20 DIN lub ¾" SOC
Nr. Część Materiał EN* ASTM** JIS **
1 Śruba z łbem
sześciokątnym
M10 × 25
2 Kołnierz Staliwo
3 Uszczelka Chloropren (neopren)
4 Przyłącze spawane Stal S355J2+N
Stal nierdzewna A2-70
niskotemperaturowe
EN 24017
G20Mn5QT
EN 10213-3
EN 10025-2
A320 A2-70
A352 G5152
A572-50 G3106
SM49
* EN: Podstawowy standard projektowania
** ASTM, JIS: Równoważny standard
materiałowy
14 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.02
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zestawienie materiałów
(ciąg dalszy)
Moduł zaworu odcinającego ICFS 25
Moduł filtra siatkowego ICFF 25
Nr. Część Materiał EN* ASTM** JIS **
1 Wrzeciono Stal nierdzewna X8CrNiS 18-9
2 Gwint Stal nierdzewna X8CrNiS 18-9
3 O-ring Chloropren
4 Pok rywa Stal S355J2+N
5 Śruba z łbem
sześciokątnym
M12 × 30
6 Kołnierz Staliwo
7 Uszczelka Włókno bez azbestu
Nr. Część Materiał EN* ASTM** JIS **
1 Al. Uszczelka AL 99 F11
2 Korpus Stal S355J2+N
3 Śruba z łbem
sześciokątnym
M12 × 30
4 Kołnierz Staliwo
5 Uszczelka Włókno bez azbestu
6 Wkład
filtra siatkowego
7 Zaślepka
1
/4” RG do spawania
doczołowego
3
/8” NPT do mufy do
spawania
Stal nierdzewna A2-70
niskotemperaturowe
Stal nierdzewna A2-70
niskotemperaturowe
Stal nierdzewna
150µ
Stal nierdzewna A2-70
EN 10088
EN 10088
1.0570 / 1.0577
EN 10025-2
EN 24017
G20Mn5QT
EN 10213-3
1.0570 / 1.0577
EN 10025-2
EN 24017
G20Mn5QT
EN 10213-3
1.4301 A304 SUS304
EN 24017
ASTM
A572-50
A320 A2-70
A352 G5152
ASTM
A572-50
A320 A2-70
A352 G5152
A320 A2-70
G4303
G4304
G4303
G4304
Powiększony moduł filtra siatkowego ICFF 25E
Moduł zaworu elektromagnetycznego ICFE 25
Nr. Część Materiał EN* ASTM** JIS **
1 Korek specjalny Stal 11SMn30
2 Korpus Stal S355J2+N
3 Śruba z łbem
sześciokątnym
M12x140
4 Kołnierz Stal P285QH:
5 Uszczelka Włókno bez azbestu
6 Wkład
filtra siatkowego
7 Korek 3/8” NPT Stal 11SMn30
Nr. Część Materiał EN* ASTM** JIS **
1 Tuleja zwory Stal nierdzewna X2CrNi19-11
2 Śruba tulei zwory Stal nierdzewna X8CrNiS18-9
3 Pok rywa Staliwo
4 Uszczelka Włókno bez azbestu
5 Śruba z łbem
sześciokątnym
M10 × 25
6 Gniazdo Polimer o dużej
Stal nierdzewna A2-70
Stal nierdzewna
250µ
niskotemperaturowe
Stal nierdzewna A2-70
gęstości
EN 10087
1.0570 / 1.0577
EN 10025-2
EN 1515-1
EN 10222-4
G20Mn5QT; EN
10213-3
1.4301 A304 SUS304
EN 10087
EN 10088
EN 10088
G20Mn5QT
EN10213-3
EN 24017
Klasa 1213
A29
ASTM
A572-50
Klasa B8
A320
LF2 — A350
LCC — A352
Klasa 1213
A29
A352 G5152
A320 A2-70
G4804
A2-70
B1054
SFL2 —
G3205
SCPL1 —
G5152
A29
* EN: Podstawowy standard projektowania
** ASTM, JIS: Równoważny standard
materiałowy
© Danfoss | DCS (ms) | 2020.02
AI251686497769pl-001201 | 15
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zestawienie materiałów
(ciąg dalszy)
Moduł ręcznego zaworu regulacyjnego ICFR 25, A lub B
Nr. Część Materiał EN* ASTM** JIS **
1 Wrzeciono Stal nierdzewna X8CrNiS 18-9
2 Gwint Stal nierdzewna X8CrNiS 18-9
3 O-ring Chloropren
4 Korpus Stal S355J2+N
5 Śruba z łbem
sześciokątnym
M12 × 30
6 Kołnierz Staliwo
7 Uszczelka Włókno bez azbestu
8 Gniazdo Polimer o dużej
Moduł zaworu zwrotnego ICFC 25
Nr. Część Materiał EN* ASTM** JIS **
1 Korpus Stal S355J2+N
2 Śruba z łbem
sześciokątnym
M12 × 30
3 Kołnierz Staliwo
4 Uszczelka Włókno bez azbestu
EN 10088
EN 10088
1.0570 / 1.0577
Stal nierdzewna A2-70
niskotemperaturowe
gęstości
Stal nierdzewna A2-70
niskotemperaturowe
EN 10025-2
EN 24017
G20Mn5QT
EN 10213-3
1.0570 / 1.0577
EN 10025-2
EN 24017
G20Mn5QT
EN 10213-3
G4303
G4304
G4303
G4304
ASTM
A572-50
A320 A2-70
A352 G5152
ASTM
A572-50
A320 A2-70
A352 AG5152
Moduł zaworu odcinająco-zwrotnego ICFN 25
Moduł zaworu silnikowego ICM 25-A lub B
Nr. Część Materiał EN* ASTM** JIS **
1 Wrzeciono Stal nierdzewna X8CrNiS 18-9
2 Gwint Stal nierdzewna X8CrNiS 18-9
3 O-ring Chloropren
4 Korpus Stal S355J2+N
5 Śruba z łbem
sześciokątnym
M12 × 30
6 Kołnierz Staliwo
7 Uszczelka Włókno bez azbestu
Nr. Część Materiał EN* ASTM** JIS **
1 Kołpak sprzęgła Stal nierdzewna X5CrNi18-10
2 Śruba z łbem
sześciokątnym
M12 × 30
3 O-ring Chloropren
4 Korpus Staliwo
5 Uszczelka Włókno bez azbestu
6 Gniazdo Polimer o dużej
Stal nierdzewna A2-70
niskotemperaturowe
Stal nierdzewna A2-70
niskotemperaturowe
gęstości
EN 10088
EN 10088
1.0570 / 1.0577
EN 10025-2
EN 24017
G20Mn5QT
EN 10213-3
EN 10088
EN 24014
G20Mn5QT
EN 10213-3
ASTM
A572-50
A320 A2-70
A352 G5152
A240 G4303
A320 A2-70
A352 G5152
G4303
G4304
G4303
G4304
G4304
* EN: Podstawowy standard projektowania
** ASTM, JIS: Równoważny standard
materiałowy
16 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.02
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zestawienie materiałów
(ciąg dalszy)
Pokrywa ICFB 25
Nr. Część Materiał EN* ASTM** JIS **
1 Śruba z łbem
2 Pok rywa Staliwo
3 Uszczelka Włókno bez azbestu
Moduł dodatkowe przyłącze spawane ICFW 25,
25 DIN lub 25 (1") SOC
Nr. Część Materiał EN* ASTM** JIS **
1 Śruba z łbem
2 Kołnierz Staliwo
3 Uszczelka Włókno bez azbestu
4 Przyłącze spawane Stal S355J2+N
Moduł zaworu odcinającego SVA-S 50 / SVA-S 65
Nr. Część Materiał EN* ASTM**
1 Wrzeciono Stal nierdzewna X8CrNiS18-9
Danfoss
1
2
3
4
5
6
7
8
2 Uszczelka kołpaka Nylon
3 Dławnica Stal nierdzewna X8CrNiS18-9
4 Sprężysty pierścień
5 Podkładka
6 Korpus Stal P285QH+QT,
7 Śruby Stal nierdzewna A2-70 Typ 308
8 Uszczelka Włóknina, bez azbestu
9 Grzybek Stal 11SM n30
10 Sprężyna talerzykowa Stal
sześciokątnym
M10 × 25
sześciokątnym
M10 × 25
teflonowy
uszczelniająca
Stal nierdzewna A2-70
niskotemperaturowe
Stal nierdzewna A2-70
niskotemperaturowe
PTFE
Aluminium
EN 24017
G20Mn5QT
EN 10213-3
EN 24017
G20Mn5QT
EN 10213-3
EN 10025-2
10088
10088
EN 10222-4
10087
A320 A2-70
A352 G5152
A320 A2-70
A352 G5152
A572-50 G3106
SM49
AISI 303
AISI 303
LF2, A350
AISI 1213
* EN: Podstawowy standard projektowania
** ASTM, JIS: Równoważny standard
materiałowy
9
Moduł ręcznego zaworu regulacyjnego REG-SB 50 / REG-SB 65
Nr. Część Materiał EN* ASTM**
1 Wrzeciono Stal nierdzewna X8CrNiS 18-9, 17440 AISI 303
1
Danfoss
2
3
4
5
6
7
8
9
2 Uszczelka kołpaka Nylon
3 Dławnica Stal nierdzewna X8CrNiS 18-9, 10088 AISI 303
4 Sprężysty pierścień
teflonowy
5 Podkładka
uszczelniająca
6 Korpus Stal P285QH+QT
7 Śruby Stal nierdzewna A2-70 Typ 308
8 Uszczelka Włóknina, bez azbestu
9 Sprężyna talerzykowa Stal
10 Grzybek Stal
PTFE
Aluminium
10222-4
LF2
A350
© Danfoss | DCS (ms) | 2020.02
AI251686497769pl-001201 | 17
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zestawienie materiałów
(ciąg dalszy)
Pokrywa ICFB 50
Nr. Część Materiał EN* ASTM** JIS **
1 Uszczelka Włókno bez azbestu
2 Pok rywa Staliwo
3 Śruba z łbem
sześciokątnym
M10 × 25
Moduł zaworu sterowanego zaworami pilotowymi ICS 50/65
Nr. Część Materiał EN* ASTM**
1 Śruby Stal nierdzewna A2-70, EN 1515-1 Klasa B8 A320
2 Korpus Stal
3 Uszczelka Włókno, bezazbestowe
4 Tłok Stal
5 Uszczelka grzybka PTFE
Moduł zaworu silnikowego ICM 50 / ICM 65
Nr. Część Materiał EN* ASTM**
1 Kołpak sprzęgła Stal nierdzewna X5CrNi18-10
2 Śruby Stal nierdzewna A2-70, EN 1515-1 Klasa B8 A320
3 Korpus Stal
4 Uszczelka Włókno, bezazbestowe
5 Tłok Stal
6 Uszczelka grzybka PTFE
niskotemperaturowe
Stal nierdzewna A2-70
niskotemperaturowa
niskotemperaturowa
G20Mn5QT
EN 10213-3
EN 24017
G20Mn5QT,
EN 10213-3
P285QH+QT
EN 10222-4
EN 10088
G20Mn5QT,
EN 10213-3
A352 G5152
A320 A2-70
LCC A352
LF2, A350
A240
LCC A352
Danfoss
Moduł 2-stopniowego zaworu elektromagnetycznego ICLX 50 / ICLX 65
Nr. Część Materiał EN* ASTM**
1 Zawór pilotowy
EVM NO
2 Zawór pilotowy
EVM NC
3 Korpus Stal
4 Sprężyna Stal nierdzewna
5 Uszczelka Włókno, bez
6 Tłok główny Stal
7 Uszczelka grzybka,
główna
* EN: Podstawowy standard projektowania
** ASTM, JIS: Równoważny standard
materiałowy
18 | AI251686497769pl-001201
niskotemperaturowa
azbestowe
PTFE
P285QH,
EN 10222-4
LF2, A350
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zestawienie materiałów
(ciąg dalszy)
* EN: Podstawowy standard projektowania
** ASTM, JIS: Równoważny standard
materiałowy
Moduł 2-stopniowego zaworu elektromagnetycznego ICSH 50 / ICSH 65
Nr. Część Materiał EN* ASTM**
1 Zawór pilotowy
EVM NC
2 Zawór pilotowy
EVM NC
3 Korpus Stal
4 Sprężyna Stal nierdzewna
5 Uszczelka Włókno, bez
6 Tłok główny Stal
4
7 Uszczelka grzybka,
główna
Danfoss
27H617_09-2017
Dobór numeru katalogowego Aby określić właściwy zawór ICF należy wykonać kroki od 1 do 5.
Krok 1 Określić miejsce zastosowania i wymagane funkce:
– Rurociąg: Zasilanie pompowe, rozprężanie - wtrysk cieczy, gorący gaz do
– Sposób regulacji: Zawór elektromagnetyczny - zał./wył.; zawór silnikowy - regulacja ciągła
– Odszranianie: Elektryczne lub gorącym gazem (zawór zwrotny)
Na podstawie powyższych informacji należy określić numer referencyjny zastosowania (patrz strony 24):
odszraniania, rozprężanie termostatyczne, rurociąg powrotny - ssanie, itp.
Krok 2 Kryteria wyboru — (należy skorzystać z programu doborowego do zaworów ICF)
Oprogramowanie jest dostępne do pobrania pod adresem:
http://refrigerationandairconditioning.danfoss.com/support-center/apps-and-software/coolselector/
– Czynnik chłodniczy
– Wydajność chłodnicza
– Temperatura
– Współczynnik cyrkulacji
niskotemperaturowa
azbestowe
PTFE
P285QH,
EN 10222-4
LF2, A350
Na podstawie powyższych informacji można określić wielkość i typ zaworu np.: ICF 20 wraz z ICM 20-C
Krok 3 Określić średnicę i typ przyłącza
– DIN spawane doczołowo, ANSI spawane doczołowo lub SOC mufa do spawania
– 15 (½ cala), 20 (¾ cala), 25 (1 cal), 32 (1 ¼ cala) lub 40 (1½ cala), 50 (2 cale), 65 (2½ cala)
lub 80 (3 cale)
Krok 4 Ustalenie numeru katalogowego
(patrz strony od 25 do 37).
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 19
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Przykładowe zastosowanie:
Rurociąg zasilania cieczą
Wymagany jest zespół zaworów sterujący pracą parownika w obiegu pompowym, sterowany przez
termostat, odszranianie elektrycznie. Niezbędna jest możliwość ręcznego otwierania zaworu
elektromagnetycznego. Poniżej pokazano przykładową konfigurację ICF do tego rodzaju zastosowań:
EKC 202
Zasilanie cieczą
Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy odwzorowywać do celów projektowych.

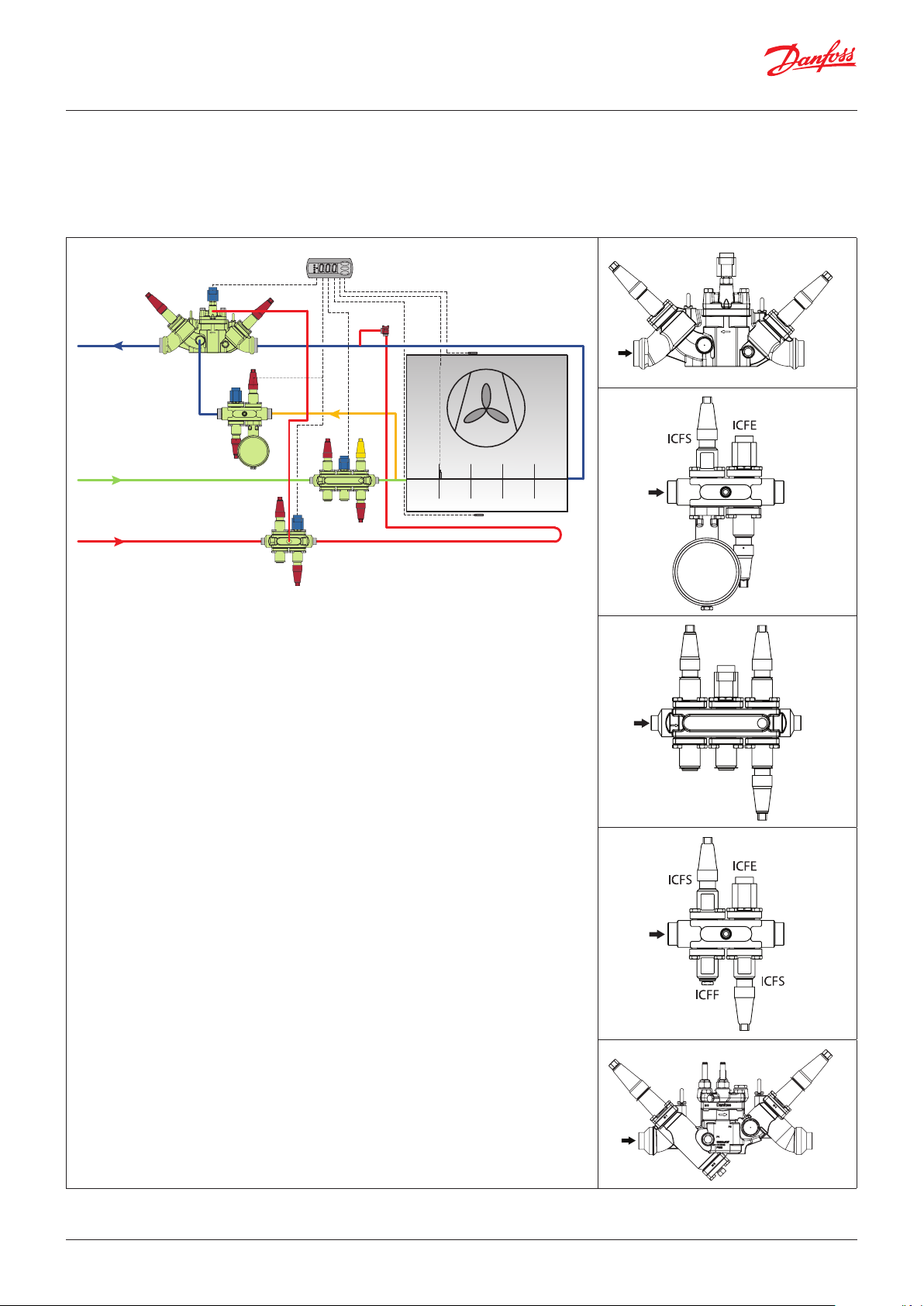

Przykładowe zastosowanie:
Rurociąg zasilania cieczą/
Rurociąg zasilania gorącym gazem
Chłodnica powietrza, odszraniania gorącym gazem z 2-stopniowym zaworem elektromagnetycznym, typu
ICLX, na rurociągu ssawnym. Zawór ICF zasilający ciekłym czynnikiem oraz zawór ICF zasilający gorącym
gazem z wykorzystanym przyłączem bocznym do sterowania zaworem ICLX. Zawory ICS+CVP jako regulator
AKS 12
SVA
Parownik
ciśnienia odszraniania (opcjonalnie OFV zależnie od wydajności).
Do oddzielacza
cieczy
ICFB
Do oddzielacza cieczy
Zasilanie
gorącym
gazem
CVP
ICS
Zasilanie cieczą
Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy odwzorowywać do celów projektowych.
ICLX/GPLX
20 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Przykładowe zastosowanie:
rurociąg zasilania cieczą
SVA
Rurociąg ssania
do sprężarek
LLG
Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy odwzorowywać do celów projektowych.
Oddzielacz cieczy
SNV
SVA
Do parowników
Wymagany jest zespół zaworów, na zasilaniu oddzielacza cieczy, wyposażony w elektronicznym zawór
rozprężny. Zawór elektromagnetyczny powinien znajdować się przed zaworem regulacyjnym.
DSV
SFV
AKS 38
SVA
SVA
AKS 4100
SNV
SVA
SVA
SFV
EKE 347
Ze
zbiornika
cieczy
ICFB
Z
parowników
Przykładowe zastosowanie:
Rurociąg wtrysku cieczy
Z oddzielacza/
parownika
Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy odwzorowywać do celów projektowych.
SVA
Zespół zaworów wtrysku cieczy do sprężarki z elektronicznym zaworem rozprężnym. Zawór
elektromagnetyczny powinien znajdować się przed zaworem rozprężnym.
Sprężarka
AKS 21
FIA
Wtrysk oleju
Do odolejacza
EKC 361
Ze zbiornika
cieczy
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 21
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Przykładowe zastosowanie:
Rurociąg zasilania cieczą/
rurociąg zasilania gorącym
gazem/rurociąg powrotny/
rurociąg cieczy z odszraniania
Do oddzielacza
cieczy
Zasilanie cieczą
Zasilanie gorącym gazem
Chłodnica powietrza, odszraniania gorącym gazem, wyposażona w zawór blokowy ICF na rurociągu
powrotnym, zawierający dwukrokowy zawór elektromagnetyczny typu ICLX, sterowany gorącym
gazem. Zasilanie cieczą i gorącym gazem zaworami ICF, oraz zaworu blokowego ICF układu
odprowadzania cieczy który wyposażony jest w zawór pływakowy spustu cieczy do przyłącza
bocznego ICF rurociągu ssawnego.
AK-CC 210
CHV
AKS 21
AKS 21
AKS 21
SVA
ICLX
SVA
ICFD
Parownik
Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy odwzorowywać do celów
projektowych.
Uwaga:
Ograniczenia dotyczące rurociągu zaworu blokowego ICF układu spustowego podano w dokumencie
AB236886443340
ICFS
ICFE
ICFF ICFC
ICFR
ICFS
22 | AI251686497769pl-001201
SVA
ICSH
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Przyłącza
D: Spawane doczołowo zgodnie z
DIN (EN 10220)
A: Spawane doczołowe ANSI
(B 36.10)
Spawane doczołowe ANSI
(B 36.19)
SOC: Mufa do spawania ANSI (B 16.11)
Wymiary
mm
15 ½ 21,3 1,3 0,839 0,052
20 ¾ 26,9 2,3 1,059 0,091
25 1 33,7 2,6 1,327 0,103
32 1¼ 42,4 2,6 1,669 0,102
40 1½ 48,3 2,6 1,902 0,103
50 2 60,3 2,9 2,37 0,11
65 2½ 76,1 2,9 3,00 0,11
80 3 88,9 3,2 3,50 0,13
Wymiary
mm
15 ½ 21,3 2,7 0,839 0,105 80
20 ¾ 26,9 4,0 1,059 0,158 80
25 1 33,7 4,6 1,327 0,181 80
32 1¼ 42,4 4,9 1,669 0,193 80
40 1½ 48,3 5,1 1,902 0,201 80
65 2½ 73,0 5,2 2,87 0,20 40
80 3 88,9 5,5 3,50 0,22 40
Wymiary
mm
15 ½ 21,9 5,9 0,862 0,232 10,25 0,40
20 ¾ 27,2 4,6 1,071 0,181 13 0,51
25 1 33,9 7,2 1,335 0,284 13 0,51
32 1¼ 42,7 6,1 1,743 0,240 13 0,51
40 1½ 48,8 6,6 1,921 0,260 13 0,51
50 2 61,2 6,2 2,41 0,24 16 0,63
Wymiary
cale
Wymiary
cale
Wymiary
cale
Średnica
zewnętrzna
mm
Średnica
zewnętrzna
mm
Średnica
wewnętrzna
mm
T
mm
T
mm
T
mm
Średnica
zewnętrzna
cale
Średnica
zewnętrzna
cale
Średnica
wewnętrzna
cale
cale
cale
cale
T
T
T
Harmonogram
L
mm
L
cale
SD: Lutowane (DIN 2856)
SA: Lutowane (ANSI B 16.22)
FPT:
Wewnętrzny
gwint rurowy
(ANSI/ASME B 1.20.1)
Wymiary
mm
22 22,08 16,5
Wymiary
mm
Wymiary
mm
(15) ½ (½ × 14 NPT)
Wymiary
cale
Wymiary
cale
⁷/ 0,875 0,650
Wymiary
cale
Średnica
wewnętrzna
mm
Średnica
wewnętrzna
mm
Wewnętrzny
gwint rurowy
Średnica
wewnętrzna
cale
Średnica
wewnętrzna
cale
mm
mm
L
L
L
cale
L
cale
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 23
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zamawianie zaworów ICF
Przykładowa etykieta:
Poniższe nazewnictwo uwzględnia ogólną konfigurację i zastosowanie zaworu poprzez określenie
wielkości korpusu, typu i grupy zastosowań.
Oznaczenia te są często stosowane do określenia możliwych zastosowań i są główną podstawą do
wykonania etykiety zaworu (patrz przykładowa etykieta)
ICF 20 - 6 - 3
Numer opisujący grupę zastosowań
(patrz poniższy przegląd)
Liczba gniazd w korpusie
Wielkość korpusu
Typ
Podczas zamawiania należy określić średnicę i typ przyłącza, w celu prawidłowego określenia zaworu.
Ostateczna specyfikacja odbywa się wyłącznie na podstawie numeru katalogowego (opis na
kolejnych stronach)
Przegląd grup zastosowań (ogólna konfiguracja modułów — bez typu i średnicy przyłącza)
Nr zastosowania Kolejność modułów roboczych
Zasilanie płynem
1 Zasilanie cieczą (bez odszraniania gorącym gazem) Zawór odcinający Filtr Zawór
2 Zasilanie płynem Zawór odcinający Filtr Zawór
3 Zasilanie płynem Zawór odcinający Filtr Zawór
10 Zasilanie cieczą (bez odszraniania gorącym gazem) Zawór odcinający Filtr Zawór
15 Zasilanie cieczą z dodatkowym przyłączem Zawór odcinający Filtr Zawór
elektromagnetyczny
elektromagnetyczny
elektromagnetyczny
elektromagnetyczny
elektromagnetyczny
Zasilanie przez zawór elektromagnetyczny
4 Zawór elektromagnetyczny — rurociągi cieczy i gorącego gazu Zawór odcinający Filtr Zawór
8 Zawór elektromagnetyczny — rurociągi cieczy i gorącego gazu Zawór odcinający Filtr Zawór
elektromagnetyczny
elektromagnetyczny
Wtrysk cieczy
5 Wtrysk ciecz y (rozprężanie) regulacja ciągła Zawór odcinający Filtr Zawór
12 Wtrysk cieczy (rozprężanie) PWM Zawór odcinający Filtr Elektr. Rozpr. Zawór odcinający
14 Wtrysk cieczy (rozprężanie) regulacja ciągła Zawór odcinający Filtr Zawór silnikowy Zawór odcinający
elektromagnetyczny
Odszranianie gorącym gazem
9 Odszranianie gorącym gazem Zawór odcinający Filtr Zawór
elektromagnetyczny
Odszranianie gorącym gazem (wyłącznie ICF 50 )
47 Odtajanie gorącym gazem – 2-stopniowy zawór elektromagnetyczny
48 Odtajanie gorącym gazem – 2-stopniowy zawór elektromagnetyczny
* Tylko ICF 50
+ regulacja ręczna
Zawór odcinający Opcjonalnie filtr siatkowy* Zawór
Zawór odcinający Opcjonalnie filtr siatkowy* Zawór
elektromagnetyczny
elektromagnetyczny
Zasilanie zaworem elektromagnetycznym
11 Zawór elektromagnetyczny do wielu parowników Zawór odcinający Filtr Zawór
18 Zawór elektromagnetyczny do wielu parowników Zawór odcinający Filtr Zawór
elektromagnetyczny
elektromagnetyczny
Zasilanie cieczą, PWM
13 Wtrysk lub zasilanie cieczą, PWM Zawór odcinający Filtr Elektr. Rozpr. Zawór odcinająco-
Rurociąg ssawny (wyłącznie ICF 50 i 65)
41 2-stopniowy zawór elektromagnetyczny Zawór odcinający Opcjonalnie filtr siatkowy* Zawór
42 Mechaniczna regulacja ciśnienia (temperatury) Zawór odcinający Opcjonalnie filtr siatkowy* ICS** Zawór odcinający
43 Elektroniczna regulacja ciśnienia (temperatury) Zawór odcinający Opcjonalnie filtr siatkowy* Zawór silnikowy Zawór odcinający
44 2-stopniowy zawór elektromagnetyczny + regulacja ręczna Zawór odcinający Opcjonalnie filtr siatkowy* Zawór
45 Mechaniczna regulacja ciśnienia (temperatury) + Regulacja ręczna Zawór odcinający Opcjonalnie filtr siatkowy* ICS** Ręczny Regul.
46 Elektroniczna regulacja ciśnienia (temperatury) + Regulacja ręczna Zawór odcinający Opcjonalnie filtr siatkowy* Zawór silnikowy Ręczny Regul.
* Tylko ICF 50 , ** Typowe funkcje ICS: Zawór elektromagnetyczny, sterowanie ciśnieniem lub temperaturą (patrz karta katalogowa ICS)
elektromagnetyczny
elektromagnetyczny
Różne
90 Konfiguracje różne
Rurociąg spustowy cieczy z odszraniana
101D1P1
102D1 Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym
102D2 Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym
103D1 Moduł układu spustowego cieczy M4 z zaworem elektromagnetycznym
104D1 Moduł układu spustowego cieczy M4 z filtrem siatkowym i zaworem
104D2 Moduł układu spustowego cieczy M4 z filtrem siatkowym i zaworem
105D1 Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym
105D2 Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym
106D1 Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym
107D1 Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym
108D1 Moduł układu spustowego cieczy M2 bez zaworem
109D2
110D1P1
Moduł układu spustowego cieczy M2, obciążony zawór zwrotny bez
zaworu elektromagnetycznego — 1 odcinający
— 2 zawory odcinające
— 2 zawory odcinające
— 1 zawory odcinające
elektromagnetycznym — 1 zawór odcinający
elektromagnetycznym — 1 zawór odcinający
— 1 zawory odcinające
— 1 zawory odcinające
i ręczne otwieranie — 1 zawór odcinający
i ręczne otwieranie — 2 zawór odcinający
elektromagnetycznym — 2 zawory odcinające
Moduł układu spustowego cieczy M2
Moduł układu spustowego cieczy M2, obciążony zawór zwrotny bez
zaworu elektromagnetycznego — 2 odcinający
Zawór odcinający Układu spustowego
Zawór odcinający Układu spustowego
Zawór odcinający Układu spustowego
Zawór odcinający Zawór
Zawór odcinający Filtrem siatkowym Zawór
Zawór odcinający Filtrem siatkowym Zawór
Zawór odcinający Układu spustowego
Zawór odcinający Układu spustowego
Zawór odcinający Układu spustowego
Zawór odcinający Układu spustowego
Zawór odcinający Układu spustowego
Zawór odcinający Układu spustowego
Zawór odcinający Układu spustowego
cieczy (amoniak)
cieczy (amoniak)
cieczy (CO)
cieczy (amoniak)
cieczy (CO)
cieczy (amoniak)
cieczy (amoniak)
cieczy (amoniak)
cieczy (CO)
cieczy (amoniak)
Obciążony zawór
zwrotny
Zawór
elektromagnetyczny
Zawór
elektromagnetyczny
elektromagnetyczny
elektromagnetyczny
elektromagnetyczny
Zawór
elektromagnetyczny
Zawór
elektromagnetyczny
Zawór
elektromagnetyczny
Zawór
elektromagnetyczny
Zawór
elektromagnetyczny
Obciążony zawór
zwrotny
24 | AI251686497769pl-001201
Ręczne otwieranie Ręczny Regul. Zawór odcinający
Ręczne otwieranie Ręczny Regul. Zawór odcinająco-
Zawór zwrotny Ręczny Regul. Zawór odcinający
Ręczny Regul.
Zawór zwrotny Dodatkowe
Ręczne otwieranie Zawór
Ręczne otwieranie
Ręczne otwieranie Zawór silnikowy Zawór odcinający
Zawór odcinający
Zawór odcinający
Ręczny Regul.
Zawór zwrotny
Zawór odcinająco-
zwrotny
zwrotny
Zawór odcinający
Ręczny Regul.
Zawór odcinający
Zawór odcinający
Układu spustowego
cieczy (amoniak)
Układu spustowego
cieczy (amoniak)
Układu spustowego
cieczy (CO)
Ręczne otwieranie
Ręczne otwieranie
Zawór odcinający
Zawór odcinająco-
zwrotny
Zawór odcinający
© Danfoss | DCS (ms) | 2020.03
przyłącze
odcinający
zwrotny
Ręczny Regul.
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zasilanie płynem
Zastosowanie 1: Zasilanie cieczą (bez odtajania gorącym gazem)
Typ Liczba
modułów
ICF 20 6 1RA ¾ 20 Spawane doczołowe ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A I CFS 20 9,5 20,9 027L3 004
ICF 20 6 1R A 1 25 Spawane doczołowe ANSI (B 36.10) ICFS 20 I CFF 20 ICFE 20 ICFO 20 IC FR 20A ICFS 20 10,1 22,2 027L 3373
ICF 25 6 1RB 1¼ 32 Spawane doczołowe ANSI (B 36.10) ICFS 25 I CFF 25 ICFE 25 ICFB 25 ICFR 2 5B ICFS 25 23,8 52, 4 027 L4012
ICF 20 6 1RA ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICF O 20 ICFR 20A ICFS 2 0 9,5 20,9 027L3000
ICF 20 6 1R A 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 I CFO 20 ICFR 20A I CFS 20 9,7 21,3 027L30 02
ICF 20 6 1HRB 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 I CFE 20H ICFB 20 ICFR 20B ICFS 20 10 ,3 22,7 027L 3406
ICF 25 6 1R A 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 2 5A I CFS 25 23, 6 51,9 027L4002
ICF 20 6 1RA 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 I CFR 20A ICFS 20 9,7 21, 3 027L3 003
ICF 20 6 1H RB 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B I CFS 20 10 ,3 22,7 027L3407
ICF 25 6 1RA 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25A I CFS 25 23, 6 51,9 027L4006
ICF 25 6 1RB 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 2 5 ICFR 25B ICFS 25 23,6 51,9 02 7L4 011
ICF 25 6 1RB 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 I CFF 25 ICFE 25 ICFB 25 ICFR 2 5B ICFS 25 22,7 49,9 027L 4016
ICF 20 6 1RA ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 2 0A I CFS 20 10 ,4 22 ,9 027L 3005
ICF 20 6 1RA 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 I CFO 20 ICFR 20A IC FS 20 9,9 21,8 027L30 07
ICF 20 6 1HRB 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFB 20 IC FR 20B ICFS 20 10,9 24, 0 027 L3408
ICF 25 6 1R A 1 25 Mufa do spawania ANSI (B 16.11) ICFS 25 IC FF 25E I CFE 25 ICFB 25 ICFR 25A IC FS 25 2 4,1 53, 0 027L4003
ICF 20 6 1RA 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A IC FS 20 1 0,1 22,2 027L 3008
ICF 20 6 1H RB 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFB 20 IC FR 20B ICFS 20 10,9 24, 0 027L340 9
ICF 25 6 1RA 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 2 5E ICFE 25 ICFB 2 5 I CFR 25A ICFS 25 23,8 52 ,4 027L400 8
ICF 25 6 1RB 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 IC FF 25E I CFE 25 ICFB 25 ICFR 25B ICFS 25 24,2 53,2 027 L4013
ICF 25 6 1RB 1½ 40 Socket weld, ANSI (B 16.11) ICFS 25 ICFF 25E IC FE 25 ICFB 25 ICFR 25B I CFS 25 23, 8 52,4 0 27L4 017
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza Usytuowanie modułu Waga N r. kat alogo wy
Zastosowanie 2: Zasilanie płynem
Typ Liczba
modułów
ICF 20 6 2RA ¾ 20 Spawane doczołowe ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 9, 8 2 1,6 027L 3013
ICF 20 6 2RA ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A I CFN 20 9,7 21, 3 027L3 009
ICF 20 6 2RB ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 2 0 ICFF 20 ICFE 20 ICFO 20 ICFR 20B IC FN 20 10, 2 22,9 027L 3398
ICF 20 6 2RB 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20B IC FN 20 10, 2 2 2,9 027L342 2
ICF 20 6 2RA 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 9, 7 2 1,3 027 L3 011
ICF 20 6 2HRB 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFN 20 9, 2 20,2 027L 3410
ICF 20 6 2RA 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,7 21,3 02 7L3 012
ICF 20 6 2HRB 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 I CFE 20H ICFB 20 ICFR 20B I CFN 20 9,2 20,2 027 L3 411
ICF 25 6 2RA 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 2 5A ICFN 25 23,3 51,3 027L4135
ICF 20 6 2RA ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 10 ,1 22,2 0 27L3014
ICF 20 6 2RA 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,9 21, 8 027 L3016
ICF 20 6 2HRB 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B IC FN 20 8,8 19 ,4 027L 3412
ICF 20 6 2RA 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,9 21,8 02 7L3 017
ICF 20 6 2HRB 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20H ICFB 20 ICFR 20B ICFN 20 10,9 24, 0 027 L34 13
Napęd ICAD do modułów zaworów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku stosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu
roboczego ICM w korpusie zaworu ICF.
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza Usytuowanie modułu Waga Numer katalogowy
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 25
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zasilanie cieczą
Zastosowanie 3: Zasilanie płynem
Typ Liczba
modułów
ICF 20 6 3RA ¾ 20 Spawane doczołowe ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFC 20 I CFR 20A ICFS 20 9,9 21, 8 027L 3022
ICF 20 6 3RA 1 25 Spawane doczołowe ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFC 20 IC FR 20A ICFS 20 9,9 21, 8 0 27L3 419
ICF 20 6 3RA ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 I CFR 20A ICFS 20 9,6 21,1 027L 3018
ICF 20 6 3RB ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFS 20 10, 4 22,9 027L3433
ICF 20 6 3RA 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 I CFF 20E I CFE 20 I CFC 20 ICFR 2 0A ICFS 20 10, 0 22,0 027 L3437
ICF 20 6 3HRB 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFS 20 10, 6 23,3 027L 3414
ICF 25 6 3RA 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 IC FR 25A ICFS 25 23,4 51,5 027L4020
ICF 20 6 3RA 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 I CFR 20A ICFS 20 10 ,4 22 ,9 027L3021
ICF 20 6 3HRB 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFS 20 10 ,6 23,3 027L 3415
ICF 25 6 3RA 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 I CFR 25A I CFS 25 23,2 51,0 027L4024
ICF 20 6 3RB 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 2 0 ICFF 20 ICFE 20 I CFC 20 I CFR 20B ICFS 2 0 10, 4 22,9 02 7L3430
ICF 25 6 3RB 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 2 5 ICFF 25 ICFE 25 I CFC 25 ICFR 25B ICFS 25 23, 8 52,4 027L4 029
ICF 25 6 3RB 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFS 25 24, 0 52,8 027L4034
ICF 20 6 3RA ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20 ICFC 20 ICFR 20A ICFS 20 10,0 22,0 027L 3023
ICF 20 6 3HRB ¾ 20 Mufa do spawania ANSI (B 16.11) I CFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 10 ,7 23,5 027L 3418
ICF 20 6 3RA 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E IC FE 20 ICFC 2 0 ICFR 20A ICFS 20 10 ,0 22,0 027 L3025
ICF 20 6 3HRB 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E IC FE 20H ICFC 20 ICFR 20B ICFS 20 11 ,2 24 ,6 0 27L3 416
ICF 25 6 3RA 1 25 Mufa do spawania ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 IC FC 25 IC FR 25A ICFS 2 5 24, 2 53,2 027L4021
ICF 20 6 3RA 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 I CFF 20E I CFE 20 I CFC 20 ICFR 2 0A ICFS 20 10 ,1 22,2 027 L3026
ICF 20 6 3HRB 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 2 0E IC FE 20H ICFC 20 ICFR 20B ICFS 20 11, 3 24,9 027 L3417
ICF 25 6 3RA 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 I CFC 25 I CFR 25A IC FS 25 24 ,1 53, 0 027L4026
ICF 25 6 3RB 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 2 5 I CFR 25B IC FS 25 24 ,1 53, 0 027L 4031
ICF 25 6 3RB 1½ 40 Mufa do spawania ANSI (B 16.11) IC FS 25 ICFF 25E I CFE 25 ICF C 25 I CFR 25B I CFS 25 24, 2 53,2 027L4035
* Ustalone położenie modułu
Napęd ICAD do modułów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu
roboczego ICM w korpusie zaworu ICF.
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza Usytuowanie modułu Waga Numer katalogowy
26 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zasilanie cieczą
Zastosowanie 10: Zasilanie cieczą (bez odtajanie gorącym gazem)
Typ Liczba
modułów
ICF 15 4 10HRB ¾ 20 Spawane doczołowe ANSI (B 36.10) IC FS 15* IC FF 15* ICFE 20 H I CFR 20B 7,0 15,4 027L45 85
ICF 20 4 10RA ¾ 20 Spawane doczołowe ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 2 0 ICFR 20A 6,6 14, 5 027L 3077
ICF 25 4 10RA 1¼ 32 Spawane doczołowe ANSI (B 36.10) ICFS 2 5 ICFF 25 ICFE 2 5 ICFR 2 5A 16,1 35,4 027L4081
ICF 15 4 10RA ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 15* IC FF 15* I CFE 20 ICFR 20A 6,3 13, 8 027L4548
ICF 15 4 10RB ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15 * I CFF 15* ICFE 20 ICFR 20B 6,3 13 ,8 027L4544
ICF 15 4 10HRA ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 15* IC FF 15* ICFE 20 H ICF R 20A 7,0 15, 4 027L4552
ICF 15 4 10HRB ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15 * I CFF 15* I CFE 20H ICFR 20B 7,0 15,4 027L45 49
ICF 15 4 10RA ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 15* I CFF 15* ICFE 20 ICFR 20A 6,3 13, 8 027L4545
ICF 15 4 10RB ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15 * I CFF 15 * ICFE 20 ICFR 20 B 6,3 13, 8 027 L4540
ICF 15 4 10HRB ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15* I CFF 15 * ICFE 20H ICFR 20B 7, 0 15, 4 027L4524
ICF 20 4 10RA ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 I CFF 20 ICFE 20 ICFR 20A 6,7 14 ,7 027 L3073
ICF 20 4 10HRB ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFR 20B 7, 9 17, 4 027L338 3
ICF 20 4 10RA 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFR 20A 7, 2 15 ,8 027L3075
ICF 20 4 10RB 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFR 20B 7, 2 15, 8 02 7L34 31
ICF 20 4 10HRB 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 I CFF 20 ICFE 20H ICFR 20B 7,9 17, 4 027L340 0
ICF 25 4 10RA 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 2 5 ICFE 25 ICFR 2 5A 15,9 35,0 027L4 076
ICF 25 4 10RB 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25 I CFE 25 IC FR 25B 15, 9 35,0 02 7L4169
ICF 25 4 10RB 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25E ICFE 25 IC FR 25B 16, 2 35,6 027L4187
ICF 20 4 10RA 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 I CFF 20 ICFE 20 ICFR 20A 6,7 14 ,7 0 27L3076
ICF 20 4 10HRB 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 2 0 ICFF 20 ICFE 20H I CFR 20B 7,9 17, 4 027L3 401
ICF 25 4 10RA 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 IC FF 25 ICFE 25 ICFR 25A 15, 8 3 4,8 027L4080
ICF 25 4 10 RB 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 IC FF 25 ICFE 25 ICFR 25B 15, 4 33,9 027L4085
ICF 25 4 10RB 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 2 5 ICFE 25 ICFR 2 5B 15, 8 34,8 027L4 090
ICF 15 4 10RA ½ 15 M ufa do spawania ANSI (B 16.11) ICFS 15* ICF F 15* ICFE 20 ICFR 20A 6,3 13, 8 027L4586
ICF 15 4 10HRB ½ 15 Mufa do spawania ANSI (B 16.11) I CFS 15* I CFF 15 * ICFE 20H ICFR 20B 7, 0 15, 4 027L4530
ICF 15 4 10RA ¾ 20 Mufa do spawania ANSI (B 16.11) IC FS 15* IC FF 15* I CFE 20 ICFR 20A 6,3 13, 8 027L4625
ICF 15 4 10HRB ¾ 20 Mufa do spawania ANSI (B 16.11) I CFS 15 * I CFF 15* IC FE 20H ICFR 20B 7, 0 15, 4 027L4 615
ICF 20 4 10RA ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 IC FF 20E I CFE 20 ICFR 20A 7,0 15,4 027L 3078
ICF 20 4 10HRB ¾ 20 Mufa do spawania ANSI (B 16.11) I CFS 20 ICFF 20E I CFE 20H ICFR 20B 8,4 18, 5 027L3 404
ICF 20 4 10RA 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E ICFE 20 ICFR 20A 6,9 15, 2 027L 3080
ICF 20 4 10HRB 1 25 M ufa do spawania ANSI (B 16.11) I CFS 20 I CFF 20E ICFE 20H ICFR 20B 7, 8 17, 2 027L34 02
ICF 25 4 10R A 1 25 Mufa do spawania ANSI (B 16.11) ICFS 2 5 ICF F 25E ICFE 25 I CFR 25A 15 ,8 34, 8 027L4077
ICF 20 4 10RA 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 2 0E I CFE 20 ICFR 20A 7,0 15,4 027L 3081
ICF 20 4 10HRB 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20H ICFR 20B 8,1 17, 8 027L34 03
ICF 25 4 10RA 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 ICFR 25A 12, 7 2 7,9 027L40 82
ICF 25 4 10RB 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 2 5 IC FF 25E ICFE 25 ICFR 25B 16,2 35,6 027L4087
ICF 25 4 10RB 1½ 40 Mufa do spawania ANSI (B 16.11) I CFS 25 ICFF 25E ICFE 25 IC FR 25B 16, 2 35,6 027L4091
* Ustalone położenie modułu
Napęd ICAD do modułów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu
roboczego ICM w korpusie zaworu ICF.
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Typ przyłącza Usytuowanie modułu Waga Numer katalogow y
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 27
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zasilanie cieczą
Zastosowanie 15: Zasilanie cieczą z dodatkowym przyłączem zewnętrznym
Typ Liczba
modułów
ICF 20 6 15RA 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFW 20D ICFR 20A 9,1 20,0 027L 3157
ICF 20 6 15RB 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 I CFE 20 ICFC 20 ICFW 20D I CFR 20B 9,1 20,0 027L3434
ICF 25 6 15RA 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICF W 25D ICFR 2 5A 21,8 48,0 027L412 1
ICF 25 6 15RB 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 2 5D ICFR 2 5B 22,7 4 9,9 02 7L4126
ICF 25 6 15RB 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 2 5D ICFR 25B 21,9 48,2 0 27L413 0
ICF 25 6 15RA 1 25 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFW 2 5S I CFR 25A 23,5 51,7 027 L4122
ICF 25 6 15RB 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 2 5 ICFC 25 ICFW 2 5S ICFR 25B 23, 6 51,9 027L4127
ICF 25 6 15RB 1½ 40 M ufa do spawania ANSI (B 16.11) IC FS 25 ICFF 25E IC FE 25 ICFC 25 ICFW 2 5S ICFR 25B 2 3,7 52 ,1 027L4131
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza Usytuowanie modułu Waga Numer katalogowy
Zasilanie przez zawór elektromagnetyczny
Zastosowanie 4: Zawór elektromagnetyczny — rurociągi cieczy i gorącego gazu
Typ Liczba
modułów
ICF 20 6 4 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 9, 2 20,2 027L3028
ICF 20 6 4 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 2 0 ICFF 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 9, 2 20,2 027L3029
ICF 20 6 4 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFB 20 ICFS 20 9,4 20,7 027 L3124
ICF 20 6 4 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20 I CFO 20 ICFB 20 I CFS 20 9,3 20,5 027L3032
ICF 20 6 4 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFB 20 ICFS 20 9,5 20,9 027L3033
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza Usytuowanie modułu Waga Numer
katalogowy
Zastosowanie 8: Zawór elektromagnetyczny — rurociągi cieczy i gorącego gazu
Typ Liczba
modułów
ICF 15 4 8 ½ 15 Spawane doczołowe ANSI (B 36.10) I CFS 15 * ICF F 15* ICFE 20 I CFO 20 5,7 12, 6 027 L4533
ICF 15 4 8 ¾ 20 Spawane doczołowe ANSI (B 36.10) I CFS 15* IC FF 15* ICFE 20 ICFO 20 5,7 12 ,6 027L4535
ICF 20 4 8 ¾ 20 Spawane doczołowe ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFO 20 6, 3 13 ,9 027L3062
ICF 15 4 8 ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 15* ICF F 15* ICFE 20 ICF O 20 5,7 12 ,6 027L4532
ICF 15 4 8 ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 15* I CFF 15 * ICFE 20 ICFN 20 6,8 15 ,0 027L4579
ICF 15 4 8 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15* IC FF 15* ICFE 20 I CFO 20 5,7 12, 6 027 L4520
ICF 15 4 8 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15* I CFF 15* IC FE 20 ICFN 20 6,8 15, 0 027L4 574
ICF 20 4 8 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 I CFF 20 ICFE 20 ICF O 20 7, 2 15, 8 027L3 060
ICF 25 4 8 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 IC FF 25 ICFE 25 ICFB 25 12, 4 27, 3 027L4054
ICF 20 4 8 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 I CFF 20 ICFE 20 IC FO 20 6, 3 13 ,9 027L 3061
ICF 25 4 8 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 I CFF 25 ICFE 25 ICFB 25 14, 5 31,9 027L4133
ICF 25 4 8 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 2 5 14 ,5 31,9 027L4 059
ICF 15 4 8 ½ 15 Gwint rurowy (ANSI B 1.20.1) IC FS 15* ICFF 15* ICFE 20 ICFO 20 5,7 12, 6 027L4534
ICF 15 4 8 ½ 15 Mufa do spawania ANSI (B 16.11) IC FS 15* I CFF 15* ICFE 20 ICFO 20 5,7 12, 6 027 L4526
ICF 15 4 8 ¾ 20 Mufa do spawania ANSI (B 16.11) IC FS 15* ICF F 15* ICFE 20 ICFO 20 5,7 12, 6 02 7L4 611
ICF 20 4 8 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 6,6 14, 5 027L33 66
ICF 20 4 8 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 2 0 I CFO 20 6,7 14 ,7 027L 3064
ICF 20 4 8 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E IC FE 20 ICFO 20 6,7 14,7 027L30 65
ICF 15 4 8 7⁄8 22 Lut ANSI B 16.22 IC FS 15* I CFF 15* ICFE 20 ICFO 20 5,7 12, 6 027L453 6
ICF 15 4 8 7⁄8 22 Lutowane DIN-EN1254-1 I CFS 15* ICF F 15* ICFE 20 IC FO 20 5,7 12 ,6 027L4537
* Ustalone położenie modułu
Napęd ICAD do modułów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu
roboczego ICM w korpusie zaworu ICF.
Zast.#Wielkość
przyłącza
[cale] [mm]
Typ przyłącza Usytuowanie modułu Waga Nu mer
M1 M2 M3 M4 M5 M6 kg lbs
katalogowy
28 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wtrysk cieczy
Zastosowanie 5: Wtrysk cieczy (rozprężanie) regulacja ciągła
Typ Liczba
modułów
ICF 20 6 5MA ¾ 20 Spawane doczołowe ANSI (B 36.10) ICFS 20 IC FF 20 ICFE 20 ICFO 20 I CM 20-A ICFS 20 9,6 2 1,1 027 L3037
ICF 20 6 5M B ¾ 20 Spawane doczołowe ANSI (B 36.10) ICFS 20 ICFF 2 0 ICFE 20 ICFO 20 ICM 20- B IC FS 20 9,9 21, 8 027L 3043
ICF 25 6 5MA 1¼ 32 Spawane doczołowe ANSI (B 36.10) ICFS 25 ICFF 25 ICFE 25 IC FB 25 ICM 25-A ICFS 2 5 23,0 50,6 027L4043
ICF 20 6 5MA 33 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -A33 ICFS 20 10 ,1 22,2 027 L3367
ICF 20 6 5MA33 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 IC FF 20 -74 ICFE 20 ICFO 20 ICM 2 0-A33 I CFS 20 9,8 21, 6 027L 3151
ICF 20 6 5MA ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 IC FO 20 ICM 20 -A ICFS 20 9,8 21, 6 027L 3034
ICF 20 6 5MA ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICF F 20 -74 ICFE 20 ICFO 20 ICM 20-A ICFS 20 9,8 21, 6 02 7L3147
ICF 20 6 5MB ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 IC FE 20 ICFO 20 ICM 20- B IC FS 20 9,8 21, 6 027L 3145
ICF 20 6 5M B66 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 2 0 ICFE 20 ICFO 20 ICM 20- B66 ICFS 20 9,6 21,1 02 7L3161
ICF 20 6 5MC ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -C ICFS 20 9,9 21, 8 027L 3432
ICF 20 6 5MA 33 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 I CFO 20 ICM 20 -A33 ICFS 20 10 ,1 22,2 027L 3388
ICF 20 6 5MA33 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 IC FF 20 -74 ICFE 20 ICFO 20 IC M 20-A33 ICFS 20 9,6 21,1 027 L3153
ICF 20 6 5MA 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -A I CFS 20 9, 8 21, 6 027L3036
ICF 20 6 5HMA 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20 -A ICFS 20 10,4 22,9 027L3322
ICF 20 6 5MA 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 I CFF 2 0-74 IC FE 20 ICFO 20 ICM 20-A ICFS 2 0 9,8 21, 6 027L3148
ICF 20 6 5M B 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFO 20 I CM 20-B ICFS 20 9, 6 21,1 027 L3042
ICF 20 6 5MB 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 IC FF 20 -74 ICFE 20 ICFO 20 ICM 20 -B ICFS 20 9,8 21, 6 0 27L3149
ICF 20 6 5HMB 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 I CFF 20 ICFE 20 H ICFB 20 ICM 20- B IC FS 20 11 ,4 2 5,1 027L 3325
ICF 20 6 5MB66 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 20 IC FF 20 ICFE 20 ICFO 20 ICM 20 -B66 ICFS 20 10,5 23 ,1 027L338 9
ICF 20 6 5MC 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 20 ICFF 20 ICFE 20 I CFO 20 ICM 20 -C I CFS 20 9,9 21,8 027L3 047
ICF 20 6 5HMC 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 I CFE 20H ICFB 20 ICM 20- C ICFS 20 11 ,4 2 5,1 027L 3328
ICF 25 6 5MA 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25 ICFE 2 5 I CFB 25 ICM 25-A ICFS 25 22,8 50,2 027L4038
ICF 25 6 5MA33 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 25 I CFF 25 ICFE 25 ICFB 25 ICM 25-A33 ICFS 25 23,0 50,6 0 27L417 1
ICF 20 6 5MB66 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20- B66 ICFS 20 9,6 21,1 027L3374
ICF 20 6 5MC 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 2 0 ICFO 20 IC M 20-C ICFS 20 9,8 21, 6 027L3048
ICF 20 6 5HMB 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 -H ICFB 20 ICM 20- B IC FS 20 10, 3 22,7 027L 3390
ICF 20 6 5HMC 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20H ICFB 20 I CM 20-C ICFS 20 10 ,3 22,7 027L3329
ICF 25 6 5MA 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 I CFB 25 ICM 25-A ICFS 25 23,0 50, 6 027L4 042
ICF 25 6 5M B 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25 ICFE 2 5 I CFB 25 ICM 25-B ICFS 25 22,0 48,5 027L40 47
ICF 25 6 5MA 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 2 5E ICFE 25 ICFB 25 ICM 25-A IC FS 25 21, 9 48,2 02 7L4148
ICF 25 6 5MA 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 I CFF 25 ICFE 25 ICFB 25 ICM 25-A IC FS 25 22,2 4 8,9 0 27L4174
ICF 25 6 5MA33 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 2 5 ICFE 25 ICFB 25 ICM 25-A33 I CFS 25 22,2 4 8,9 0 27L417 0
ICF 25 6 5M B 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 IC FF 25 ICFE 25 ICFB 25 ICM 25-B ICFS 25 22,2 4 8,9 027L4052
ICF 20 6 5MA33 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 I CFO 20 ICM 20 -A33 IC FS 20 10 ,1 22,2 027L 3154
ICF 20 6 5MA ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 2 0 ICFF 20 E ICFE 20 ICFO 20 ICM 20-A ICFS 20 10, 0 22,0 027L 3038
ICF 20 6 5MB66 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 2 0 IC FF 20E ICFE 20 ICFO 20 ICM 20 -B66 IC FS 20 10, 5 23 ,1 0 27L315 9
ICF 20 6 5MB ¾ 20 Mufa do spawania ANSI (B 16.11) I CFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -B ICFS 20 9,8 21, 6 027 L3127
ICF 20 6 5MA33 1 25 Mufa do spawania ANSI (B 16.11) ICFS 2 0 ICFF 20 -E ICFE 20 ICFO 20 ICM 20 -A33 IC FS 20 10 ,1 22,2 027L3391
ICF 20 6 5MA 1 25 Mufa do spawania ANSI (B 16.11) IC FS 20 I CFF 20E ICFE 20 ICF O 20 ICM 20- A ICFS 20 10 ,1 22,2 027L3 040
ICF 20 6 5HMA 1 25 Mufa do spawania ANSI (B 16.11) ICFS 2 0 IC FF 20E ICFE 20H I CFB 20 ICM 20-A I CFS 20 11, 4 25,1 027L3323
ICF 20 6 5MB66 1 25 Mufa do spawania ANSI (B 16.11) ICFS 2 0 ICFF 2 0E ICFE 20 ICFO 20 ICM 20 -B66 IC FS 20 10, 5 23 ,1 02 7L3160
ICF 20 6 5MB 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICF O 20 IC M 20-B ICFS 20 10 ,0 22,0 027 L3045
ICF 20 6 5HMB 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 I CFF 20E ICFE 20H I CFB 20 ICM 20 -B ICFS 20 11, 0 24,2 027L3326
ICF 20 6 5MC 1 25 Mufa do spawania ANSI (B 16.11) ICFS 2 0 ICFF 20 E ICFE 20 ICFO 20 ICM 20- C ICFS 20 10 ,0 22,0 027L 3051
ICF 20 6 5HMC 1 25 M ufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICM 20- C ICFS 2 0 10, 0 22,0 027L333 0
ICF 25 6 5MA 1 25 Mufa do spawania ANSI (B 16.11) IC FS 25 ICFF 25E ICFE 25 ICFB 2 5 ICM 25-A ICFS 25 2 3,1 50, 8 027L4 039
ICF 25 6 5MA33 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 25 -E ICFE 25 ICFB 25 ICM 25-A33 I CFS 25 22,0 4 8,5 0 27L417 3
ICF 25 6 5MA 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 2 5 I CFB 25 ICM 25-A ICFS 2 5 23,2 51,0 027L404 4
ICF 20 6 5MB66 1¼ 32 Mufa do spawania ANSI (B 16.11) I CFS 20 ICFF 20 -E ICFE 20 ICFO 20 ICM 20 -B66 ICFS 20 10, 5 23 ,1 027L3392
ICF 25 6 5MB 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 25-E ICFE 25 ICFB 25 ICM 25-B ICFS 25 23,2 51,1 027L40 49
ICF 20 6 5MC 1¼ 32 Mufa do spawania ANSI (B 16.11) IC FS 20 I CFF 20E ICFE 20 ICF O 20 ICM 20 -C I CFS 20 10 ,1 22,2 027L3052
ICF 20 6 5HMB 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 2 0-E ICFE 20 -H I CFB 20 ICM 20 -B ICFS 20 11, 0 24,2 027L3393
ICF 25 6 5MA 1½ 40 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFB 20 I CM 20-C ICFS 20 11, 0 24,2 027L3331
ICF 25 6 5MA33 1½ 40 Mufa do spawania ANSI (B 16.11) ICFS 2 5 ICFF 25- E ICFE 25 I CFB 25 ICM 25-A33 ICFS 25 22,0 48,5 027 L4172
ICF 25 6 5MA 1½ 40 Mufa do spawania ANSI (B 16.11) ICFS 25 I CFF 25-E ICFE 25 ICFB 25 ICM 25-A33 ICFS 25 2 3,1 50, 8 027 L4132
ICF 25 6 5MB 1½ 40 Mufa do spawania ANSI (B 16.11) ICFS 2 5 ICFF 25 -E ICFE 25 I CFB 25 ICM 25-B ICFS 25 23,2 51,1 027L4053
* Ustalone położenie modułu
Napęd ICAD do modułów zaworów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu
roboczego ICM w korpusie zaworu ICF.
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza Usytuowanie modułu Waga Nume r katalogowy
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 29
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wtrysk cieczy
Zastosowanie 12: Wtrysk cieczy (rozprężanie) PWM
Typ Liczba
ICF 15 4 12 ¾ 20 Spawane doczołowe ANSI (B 36.10) IC FS 15* IC FF 15* IC FA 20 ICFS 20 6,2 13,7 027L4 556
ICF 15 4 12 ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15* I CFF 15 * ICFA 20 IC FS 20 6, 2 13 ,7 027 L4573
ICF 15 4 12 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15* I CFF 15 * I CFA 20 ICFS 20 6,2 13,7 027 L4522
ICF 20 4 12 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFA 20 ICFS 2 0 6,8 15,0 027L3 089
ICF 15 4 12 ½ 15 Mufa do spawania ANSI (B 16.11) IC FS 15* IC FF 15* IC FA 20 ICFS 20 6,2 13,7 027L4528
ICF 15 4 12 ¾ 20 Mufa do spawania ANSI (B 16.11) IC FS 15* I CFF 15* I CFA 20 ICFS 20 6,2 13,7 0 27L4 613
ICF 20 4 12 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E IC FA 20 ICFS 20 6,8 15 ,0 027L30 91
modułów
Zastosowanie 14: Wtrysk cieczy (rozprężny) regulacja ciągła
Typ Liczba
ICF 15 4
ICF 15 4
ICF 20 4
ICF 15 4
ICF 20 4
ICF 15 4
ICF 20 4
ICF 15 4
ICF 20 4
ICF 20 4
ICF 20 4
ICF 20 4
ICF 20 4
ICF 25 4
ICF 20 4
ICF 25 4
ICF 25 4
ICF 25 4
ICF 25 4
ICF 15 4
ICF 15 4
ICF 15 4 14MB ¾ 20 Mufa do spawania ANSI (B 16.11) IC FS 15* IC FF 15* ICM 20 -B ICFS 2 0 6,8 15, 0 027L462 3
ICF 15 4 14MA ¾ 20 Mufa do spawania ANSI (B 16.11) I CFS 15* I CFF 15 * ICM 20-A ICFS 20 6,8 15, 0 02 7L4616
ICF 20 4
ICF 20 4
ICF 20 4
ICF 25 4
ICF 25 4
ICF 25 4
ICF 20 4
ICF 25 4
ICF 20 4
ICF 25 4
ICF 25 4
* Ustalone położenie modułu
Napęd ICAD do modułów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem
modułu roboczego ICM w korpusie zaworu ICF.
modułów
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
14MA
½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 15* IC FF 15* ICM 20 -A ICFS 20 6,8 15, 0 027 L4551
14MB
½ 15
14MA33
¾ 20
14MA
¾ 20
14MA
¾ 20
14MB66
¾ 20
14MB66
¾ 20
14MB
¾ 20
14MA33
1 25
14MA
1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICM 20 -A ICFS 20 7, 3 16 ,1 027L3097
14MB66
1 25
14MB
1 25
14MC
1 25
14MA
1 25
14MC
1¼ 32
14MB
1¼ 32
14MA
1¼ 32
14MA
1½ 40
14MB
1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 2 5 ICFF 25 ICM 25-B ICFS 25 15, 3 33 ,7 0 27L 4117
14MA
½ 15 Mufa do spawania ANSI (B 16.11) I CFS 15* I CFF 15 * ICM 20-A ICFS 20 6,8 15, 0 027L4531
14MB
½ 15 Mufa do spawania ANSI (B 16.11) I CFS 15* I CFF 15 * ICM 20- B ICFS 20 6,8 15, 0 027L4583
14MA
¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICM 20-A ICFS 20 7, 5 16,5 027 L3099
14MA
1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E I CM 20-A ICFS 20 6,7 14, 7 027 L3101
14MB
1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICM 20- B ICFS 20 6,7 14,7 027 L3106
14MB
1 25 Mufa do spawania ANSI (B 16.11) I CFS 25 ICFF 2 5 ICM 25-B I CFS 25 14, 4 31, 7 02 7L4188
14MB
1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 2 5-E ICM 25-B ICFS 25 1 7,3 3 8,1 02 7L4 114
14MB
1½ 40 Mufa do spawania ANSI (B 16.11) ICFS 25 I CFF 25-E ICM 25-B ICFS 2 5 16,6 36,6 0 27 L4118
14MC
1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E IC M 20-C ICFS 2 0 6,7 14, 7 0 27L 3112
14MA
1 25 Mufa do spawania ANSI (B 16.11) I CFS 25 ICFF 25E ICM 25-A ICFS 2 5 15, 8 34,8 0 27L410 4
14MC
1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICM 20-C ICFS 20 7, 4 16,3 0 27L 3113
14MA
1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 I CFF 25E ICM 25-A I CFS 25 15, 6 34,3 02 7L4109
14MA
1½ 40 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 25E ICM 25-A I CFS 25 15, 8 34, 8 02 7L4140
Typ przyłącza Usytuowanie modułu Waga Numer
Typ przyłącza Usytuowanie modułu Waga Numer
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
Spawane doczołowo zgodnie z DIN-EN 10220
IC FS 15* IC FF 15* ICM 2 0-B ICFS 20 6, 8 15, 0 027L4559
ICFS 20 ICFF 20 ICM 2 0-A33 ICFS 20 7, 3 16,1 027L 3394
IC FS 15* IC FF 15* ICM 20-A ICFS 20 6,8 15,0 027L452 5
ICFS 20 ICFF 20 ICM 20 -A ICFS 20 7,3 16 ,1 027L3095
IC FS 15* IC FF 15* IC M 20-B66 ICFS 20 6,8 15, 0 027L4553
ICFS 20 ICFF 20 IC M 20-B66 ICFS 20 7, 2 15, 8 02 7L4155
IC FS 15* IC FF 15* ICM 2 0-B ICFS 20 6, 8 15, 0 027L4560
ICFS 20 ICFF 20 ICM 2 0-A33 ICFS 20 6,6 14,5 027L3365
ICFS 20 ICFF 20 IC M 20-B66 ICFS 20 7, 2 15, 8 027L3356
ICFS 20 ICFF 20 ICM 20 -B ICFS 2 0 7,2 15, 8 027 L3103
ICFS 20 ICFF 20 ICM 20- C I CFS 20 7,2 15, 8 02 7L3108
ICFS 25 ICFF 25 ICM 25-A I CFS 25 15, 5 34,1 027 L4103
ICFS 20 ICFF 20 ICM 20- C I CFS 20 7,3 16 ,1 027L 3109
ICFS 25 ICFF 25 ICM 25-B ICFS 25 14 ,4 31,7 0 27L 4112
ICFS 25 ICFF 25 ICM 25-A I CFS 25 15, 4 33,9 02 7L4107
ICFS 25 ICFF 25 ICM 25-A I CFS 25 15, 3 33 ,7 027 L4182
katalogowy
katalogowy
30 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Odszranianie gorącym gazem
Zastosowanie 9: Odszranianie gorącym gazem
Typ Liczba
modułów
ICF 20 4 9 ¾ 20 Spawane doczołowe ANSI (B 36.10) ICFS 20 ICFF 2 0 ICFE 20 ICFS 20 7, 2 15, 8 027L3069
ICF 15 4 9H ¾ 20 Spawane doczołowe ANSI (B 36.10) I CFS 15* I CFF 15 * ICFE 20H ICFS 20 7,2 15, 4 027L4554
ICF 15 4 9 ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 15* ICF F 15* ICFE 20 ICFS 2 0 6,3 13 ,9 027L45 43
ICF 15 4 9H ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15* I CFF 15 * ICFE 20H ICFS 20 7,2 15, 4 027 L4541
ICF 15 4 9 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15* I CFF 15 * ICFE 20 ICFS 20 6,3 13 ,9 027 L4571
ICF 20 4 9 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 I CFS 20 6,7 14,7 02 7L312 0
ICF 15 4 9H ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15* I CFF 15 * ICFE 20H ICFS 20 7,2 15 ,4 027 L4521
ICF 20 4 9 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 IC FF 20 ICFE 20 ICFS 20 7, 2 15, 8 027L3067
ICF 20 4 9H 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20H ICFS 20 8,2 18 ,0 027L3333
ICF 25 4 9 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 IC FF 25 ICFE 25 ICFS 2 5 15, 8 3 4,8 027 L4063
ICF 20 4 9 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 I CFE 20 ICFS 20 6,8 15 ,0 027L30 68
ICF 20 4 9H 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20H ICFS 20 7,6 16 ,7 027L3334
ICF 25 4 9 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25 IC FE 25 ICFS 25 15 ,7 34,5 027L40 67
ICF 25 4 9 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 I CFE 25 ICFS 25 15 ,7 34,5 027L4 072
ICF 15 4 9 ½ 15 Mufa do spawania ANSI (B 16.11) IC FS 15* I CFF 15 * ICFE 20 ICFS 2 0 6,3 13 ,9 027L4538
ICF 15 4 9H ½ 15 Mufa do spawania ANSI (B 16.11) IC FS 15* IC FF 15* ICFE 20H ICFS 20 7,2 15 ,4 027L4527
ICF 15 4 9 ¾ 20 Mufa do spawania ANSI (B 16.11) I CFS 15* I CFF 15 * ICFE 20 I CFS 20 6,3 13,9 0 27L4 618
ICF 15 4 9H ¾ 20 Mufa do spawania ANSI (B 16.11) I CFS 15 * IC FF 15* ICFE 20 H I CFS 20 7, 2 15 ,4 0 27L4 612
ICF 20 4 9H ¾ 20 Mufa do spawania ANSI (B 16.11) IC FS 20 IC FF 20E ICFE 20H ICFS 20 8,0 17, 6 027L 3351
ICF 20 4 9 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E ICFE 20 IC FS 20 7, 0 15, 4 027L3 071
ICF 20 4 9H 1 25 Mufa do spawania ANSI (B 16.11) I CFS 20 I CFF 20E ICFE 20H ICFS 20 8,1 1 7,8 027L3336
ICF 25 4 9 1 25 Mufa do spawania ANSI (B 16.11) ICFS 25 IC FF 25E I CFE 25 ICFS 25 16, 0 35,2 027L40 64
ICF 20 4 9 1¼ 32 Mufa do spawania ANSI (B 16.11) IC FS 20 ICFF 20E ICFE 20 I CFS 20 7, 4 16 ,3 027L3072
ICF 20 4 9H 1¼ 32 Mufa do spawania ANSI (B 16.11) IC FS 20 ICFF 2 0E ICFE 20H ICFS 20 7,9 17,4 027L3337
ICF 25 4 9 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 I CFS 25 16, 0 35,2 027L40 69
ICF 25 4 9 1½ 40 Mufa do spawania ANSI (B 16.11) I CFS 25 ICFF 25E ICFE 25 IC FS 25 16,1 35,4 027 L4073
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Typ przyłącza Usytuowanie modułu Waga Num er
katalogowy
Odszranianie gorącym gazem (wyłącznie ICF 50 )
Zastosowanie 47: Odszranianie gorącym gazem – 2-stopniowy zawór elektromagnetyczny (tylko ICF 50)
Typ Liczba
modułów
ICF 50 4 47 1½ 40 Mufa do spawania ANSI (B 16.11) SVA-S 5 0* FIA 50 ICS H 50-32 SVA-S 50 25, 8 56,8 027L507 0
ICF 50 4 47 1½ 40 Mufa do spawania ANSI (B 16.11) SVA-S 5 0* FIA 50 IC SH 50-40 SVA-S 5 0 25,8 56,8 027L 5071
ICF 50 4 47 2 50 Mufa do spawania ANSI (B 16.11) SVA- S 50* FIA 50 ICSH 50- 40 SVA -S 50 25,8 56,8 027L507 2
ICF 50 4 47 2 50 Mufa do spawania ANSI (B 16.11) SVA- S 50* FIA 50 ICSH 50 S VA-S 50 25,8 56, 8 027L 5073
Zastosowanie 48: Odszranianie gorącym gazem – 2-stopniowy zawór elektromagnetyczny + regulacja ręczna (tylko ICF 50)
Typ Liczba
modułów
ICF 50 4 48 1½ 40 Mufa do spawania ANSI (B 16.11) S VA-S 50* FIA 5 0 IC SH 50-32 REG -SB 50 2 5,8 56,8 02 7L50 74
* Ustalone położenie modułu
Napęd ICAD do modułów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem
modułu roboczego ICM w korpusie zaworu ICF.
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Typ przyłącza Usytuowanie modułu Waga Num er
Typ przyłącza Usytuowanie modułu Waga Numer
katalogowy
katalogowy
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 31
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zasilanie zaworem elektromagnetycznym
Zastosowanie 11: Zasilanie zaworem elektromagnetycznym
Typ Liczba
modułów
ICF 20 4 11 ¾ 20 Spawane doczołowe ANSI (B 36.10) ICFS 20 ICFF 20 I CFE 20 ICF C 20 6,5 14, 3 027 L3085
ICF 15 4 11 ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 ICF S 15* IC FF 15* ICFE 20 ICFC 20 6,5 14 ,3 027L4539
ICF 15 4 11 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 15* IC FF 15* ICFE 20 ICFC 20 6,5 14 ,3 027 L4547
ICF 15 4 11H ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15* I CFF 15* ICFE 20-H ICFC 20 7, 2 15,8 027L454 6
ICF 20 4 11 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 IC FE 20 ICF C 20 6,4 14,1 027L45 80
ICF 20 4 11 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 I CFE 20 IC FC 20 6,4 14 ,1 027 L3083
ICF 20 4 11H 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 I CFF 20 I CFE 20H ICF C 20 8,0 17, 6 027L3345
ICF 20 4 11 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 I CFE 20 I CFC 20 6,5 14, 3 027L 3084
ICF 20 4 11H 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 I CFF 20 I CFE 20H ICFC 2 0 7, 4 16 ,3 027L33 46
ICF 25 4 11 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 2 5 ICFE 25 ICF C 25 14,9 32,8 027L4 094
ICF 25 4 11 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 2 5 ICFE 25 IC FC 25 13, 7 30 ,1 027L4 099
ICF 20 4 11 1 25 Mufa do spawania ANSI (B 16.11) IC FS 20 ICFF 20E ICFE 20 ICFC 20 6,9 15, 2 027L30 87
ICF 20 4 11H 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E ICFE 20H ICFC 20 8,0 17, 6 027L 3348
ICF 20 4 11 1¼ 32 Mufa do spawania ANSI (B 16.11) I CFS 20 I CFF 20E IC FE 20 ICF C 20 6,7 14, 7 027 L3088
ICF 20 4 11H 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E ICFE 20H ICFC 20 7, 4 16, 3 027L3349
ICF 25 4 11 1¼ 32 Mufa do spawania ANSI (B 16.11) I CFS 25 ICFF 25E ICFE 25 ICFC 25 13, 0 28 ,6 027L40 96
ICF 25 4 11 1½ 40 Mufa do spawania ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 ICFC 25 14, 3 31,5 02 7L4100
Zastosowanie 18: Zasilanie zaworem elektromagnetycznym
Typ Liczba
modułów
ICF 15 4 18H ¾ 20 Spawane doczołowe ANSI (B 36.10) ICF S 15* ICF F 15* ICFE 20 -H ICFN 20 7, 2 15, 8 027L4572
ICF 15 4 18H ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 ICF S 15* ICF F 15* ICFE 20 -H ICFN 20 7, 2 15, 8 027L4542
ICF 15 4 18H ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICF S 15* IC FF 15* I CFE 20-H ICFN 20 7, 2 15, 8 027L455 0
ICF 20 4 18 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 I CFF 20E I CFE 20 ICFN 20 7,3 16,0 027L3438
ICF 25 4 18 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 I CFF 25 ICFE 25 IC FN 25 15, 8 34,8 027L 4175
ICF 25 4 18 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 2 5 ICFF 25 ICFE 25 I CFN 25 16, 6 36,5 027 L4164
ICF 25 4 18 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 2 5 IC FF 25E I CFE 25 ICFN 25 16, 6 36,5 027 L4575
ICF 25 4 18 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 25 ICFF 25 ICFE 2 5 ICFN 25 16,6 36,5 02 7L4165
ICF 25 4 18 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 25 I CFF 25E ICFE 25 ICFN 25 16,6 36,6 02 7L417 7
ICF 15 4 18 ½ 15 Mufa do spawania ANSI (B 16.11) IC FS 15* I CFF 15 * ICFE 20 I CFN 20 6,5 14, 3 027L4558
ICF 15 4 18H ½ 15 Mufa do spawania ANSI (B 16.11) I CFS 15* I CFF 15 * I CFE 20-H ICFN 20 7, 2 15, 8 027L455 7
ICF 15 4 18 ¾ 20 Mufa do spawania ANSI (B 16.11) I CFS 15* I CFF 15 * ICFE 20 I CFN 20 6,5 14, 3 027L4 621
ICF 15 4 18H ¾ 20 Mufa do spawania ANSI (B 16.11) IC FS 15* IC FF 15* ICFE 20-H ICFN 20 7, 2 15, 8 027L462 0
ICF 15 4 18 ¾ 20 Mufa do spawania ANSI (B 16.11) IC FS 20 IC FF 20E ICFE 20H ICFN 20 8,0 17, 6 027L3353
ICF 25 4 18 1 25 Mufa do spawania ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 ICFN 25 16,9 37, 2 027 L4136
ICF 20 4 18H 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFN 20 8, 0 17, 6 027L 3354
ICF 20 4 18H 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFN 20 8,0 1 7,6 027L3355
ICF 25 4 18 1¼ 32 Mufa do spawania ANSI (B 16.11) IC FS 25 I CFF 25E ICFE 25 ICFN 25 16,0 35,2 027L 4137
ICF 25 4 18 1½ 40 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 2 5E ICFE 25 ICFN 25 16,2 35,6 0 27L413 8
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Typ przyłącza Usytuowanie modułu Waga N umer
Typ przyłącza Usytuowanie modułu Waga Nume r
katalogowy
katalogowy
Zasilanie cieczą, PWM
Zastosowanie 13: Wtrysk lub zasilanie cieczą, PWM
Typ Liczba
modułów
ICF 15 4 13 ¾ 20 Spawane doczołowe ANSI (B 36.10) ICF S 15* IC FF 15* IC FA 20 ICFN 20 6,2 13,7 027L4555
ICF 15 4 13 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15 * I CFF 15 * I CFA 20 ICFN 20 6, 2 13, 7 027L4523
ICF 20 4 13 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFA 20 ICFN 20 6,8 15, 0 027L30 92
ICF 15 4 13 ½ 15 Mufa do spawania ANSI (B 16.11) I CFS 15 * ICF F 15* IC FA 20 ICFN 20 6,2 13, 7 027L4529
ICF 15 4 13 ¾ 20 Mufa do spawania ANSI (B 16.11) I CFS 15 * ICF F 15* IC FA 20 ICFN 20 6,2 13, 7 0 27L461 4
ICF 20 4 13 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E IC FA 20 ICFN 20 6,8 15, 0 027L30 94
ICF 15 4 13 / 22 Lutowane DIN-EN1254-1 I CFS 15* I CFF 15 * I CFA20 ICFN20 6,2 13 ,7 027 L4582
* Ustalone położenie modułu
Napęd ICAD do modułów zaworów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu
roboczego ICM w korpusie zaworu ICF.
32 | AI251686497769pl-001201
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Typ przyłącza Usy tuowanie modułu Waga Nume r
katalogowy
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Rurociągi ssawne
Zastosowanie 41: Rurociągi ssawne — zawór elektromagnetyczny
Typ Liczba
modułów
ICF 50 4 41 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 SVA -S 50* ICFB 50 ICLX 50 S VA-S 50 25,5 5 6,1 027L 5021
ICF 50 4 41 2 50 Spawane doczołowo zgodnie z DIN-EN 10220 SVA- S 50* ICFB 50 ICLX 50 SVA -S 50 25, 5 56 ,1 027L502 3
ICF 50 4 41 1½ 40 Mufa do spawania ANSI (B 16.11) S VA-S 50 * ICFB 50 I CLX 50 SVA- S 50 25,5 56,1 027L502 2
ICF 50 4 41 2 50 Mufa do spawania ANSI (B 16.11) S VA-S 50* ICFB 50 ICLX 50 S VA-S 50 25,5 5 6,1 027L 5024
ICF 65 3 41 2½ 65 Spawane doczołowe ANSI (B 36.19) SVA-S 65* ICLX 65 SVA-S 65 32, 7 7 1,9 027L652 2
ICF 65 3 41 3 80 Spawane doczołowe ANSI (B 36.19) SVA-S 65* ICLX 65 S VA-S 65 32 ,7 71,9 02 7L6524
ICF 65 3 41 2½ 65 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 65* ICLX 65 SVA-S 65 32,7 71,9 0 27L6521
ICF 65 3 41 3 80 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 65* ICLX 65 SVA-S 65 32,7 71,9 027L6 523
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Typ przyłącza Usytuowanie modułu Waga N umer
katalogowy
Zastosowanie 42: Rurociąg ssawny— mechaniczna regulacja ciśnienia (temperatury)
Typ
ICF 50 4
ICF 50 4
ICF 50 4
ICF 50 4
ICF 50 4
ICF 50 4
ICF 50 4
ICF 50 4
ICF 50 4
ICF 50 4
ICF 50 4
ICF 50 4
ICF 65 3
ICF 65 3
ICF 65 3
ICF 65 3
ICF 65 3
ICF 65 3
ICF 65 3
ICF 65 3
ICF 65 3
ICF 65 3
ICF 65 3
ICF 65 3
Wszystkie moduły ICS są w wersji do 3 zaworów pilotowych. Są one dostarczane z dwoma zaślepkami (A) i jednym korkiem uszczelniającym (B) (patrz strona 9).
* Ustalone położenie modułu
Napęd ICAD do modułów zaworów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu
roboczego ICM w korpusie zaworu ICF.
Liczba
modułów
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
42S50
1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 SVA- S 50* I CFB 50 ICS 50 SVA-S 50 25, 8 56,8 02 7L5001
42S32
1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 SVA- S 50* I CFB 50 ICS 50 –32 SVA -S 50 25,8 56, 8 027L5005
42S40
1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 SVA- S 50* I CFB 50 ICS 50 –40 SVA -S 50 25, 8 56,8 027L50 09
42S50
2 50 Spawane doczołowo zgodnie z DIN-EN 10220 SVA -S 50* I CFB 50 ICS 50 SVA-S 50 2 5,8 56,8 027L 5003
42S32
2 50 Spawane doczołowo zgodnie z DIN-EN 10220 SVA -S 50* I CFB 50 ICS 50 –32 SVA -S 50 25,8 56, 8 027L5007
42S40
2 50 Spawane doczołowo zgodnie z DIN-EN 10220 SVA -S 50* I CFB 50 ICS 50 –40 S VA-S 50 25, 8 56,8 027 L5 011
42S50
1½ 40 Mufa do spawania ANSI (B 16.11) S VA-S 50* ICFB 50 ICS 50 SVA- S 50 25,8 56,8 027L 5002
42S32
1½ 40 Mufa do spawania ANSI (B 16.11) S VA-S 50* ICFB 50 IC S 50–32 SVA- S 50 25,8 56,8 027L 5006
42S40
1½ 40 Mufa do spawania ANSI (B 16.11) S VA-S 50* ICFB 50 ICS 50– 40 SVA- S 50 25,8 56,8 027L5010
42S50
2 50 Mufa do spawania ANSI (B 16.11) S VA-S 50* ICFB 50 ICS 50 SVA- S 50 25,8 56,8 027L 5004
42S32
2 50 Mufa do spawania ANSI (B 16.11) S VA-S 50* ICFB 50 I CS 50–32 SVA -S 50 25,8 56,8 027L 5008
42S40
2 50 Mufa do spawania ANSI (B 16.11) S VA-S 50* ICFB 50 ICS 50 –40 SVA -S 50 25,8 56,8 027L 5012
42S65
2½ 65 Spawane doczołowe ANSI (B 36.19) SVA-S 6 5* ICS 65 SVA-S 65 33, 3 73,3 027L6502
42S40
2½ 65 Spawane doczołowe ANSI (B 36.19) SVA-S 6 5* I CS 65–40 S VA-S 65 33 ,3 73,3 027L6506
42S80
2½ 65 Spawane doczołowe ANSI (B 36.19) SVA-S 65* ICS 80 SVA-S 65 33,3 73,3 0 27L6510
42S65
3 80 Spawane doczołowe ANSI (B 36.19) SVA-S 65* ICS 65 SVA-S 65 33 ,3 73,3 027L6504
42S40
3 80 Spawane doczołowe ANSI (B 36.19) SVA-S 65* ICS 65– 40 SVA-S 65 33,3 73,3 027L65 08
42S80
3 80 Spawane doczołowe ANSI (B 36.19) SVA-S 65* ICS 8 0 SVA-S 65 33 ,3 73,3 027L 6512
42S65
2½ 65 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 65* IC S 65 SVA-S 65 33,3 7 3,3 027L65 01
42S40
2½ 65 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 65* ICS 65– 40 SVA-S 65 33 ,3 73,3 027L6505
42S80
2½ 65 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 65* ICS 8 0 SVA-S 65 33 ,3 73,3 027L650 9
42S65
3 80 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 65* IC S 65 SVA-S 65 33 ,3 73,3 027L6503
42S40
3 80 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 65* ICS 65–4 0 SVA-S 65 33, 3 73,3 027L6507
42S80
3 80 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 65* ICS 8 0 S VA-S 65 33,3 7 3,3 02 7L 6511
Typ przyłącza Usytuowanie modułu Waga Nume r
katalogowy
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 33
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Rurociągi ssawne
Zastosowanie 43: Rurociągi ssawne — elektroniczna regulacja ciśnienia (temperatury)
Typ Liczba
modułów
ICF 50 4 43MA 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 50* ICFB 50 ICM 50 - A SVA -S 50 24 ,8 54,6 027 L5013
ICF 50 4 43MB 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 50* ICFB 50 IC M 50 - B S VA-S 50 24 ,8 54,6 02 7L5 017
ICF 50 4 43MA 2 50 Spawane doczołowo zgodnie z DIN-EN 10220 SVA -S 50* ICFB 50 ICM 50 - A SVA-S 50 24, 8 54,6 027L 5015
ICF 50 4 43MB 2 50 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 50* ICFB 50 IC M 50 - B S VA-S 50 24 ,8 54,6 027 L5019
ICF 50 4 43MA 1½ 40 Mufa do spawania ANSI (B 16.11) S VA-S 50* ICFB 50 ICM 50 - A SVA -S 50 24, 8 54, 6 0 27L5014
ICF 50 4 43MB 1½ 40 Mufa do spawania ANSI (B 16.11) SVA -S 50* ICFB 50 ICM 50 - B S VA-S 50 24,8 54,6 0 27L5018
ICF 50 4 43MA 2 50 Mufa do spawania ANSI (B 16.11) SVA- S 50* I CFB 50 ICM 50 - A SVA- S 50 24, 8 54, 6 0 27L5016
ICF 50 4 43MB 2 50 Mufa do spawania ANSI (B 16.11) SVA -S 50* ICFB 50 ICM 50 - B S VA-S 50 24,8 54,6 027L 5020
ICF 65 3 43MA 2½ 65 Spawane doczołowe ANSI (B 36.19) SVA-S 65* ICM 65 - A SVA-S 65 32,9 72,4 027 L6514
ICF 65 3 43MB 2½ 65 Spawane doczołowe ANSI (B 36.19) SVA-S 65* ICM 65 - B SVA-S 65 32,9 72,4 0 27L6518
ICF 65 3 43MA 3 80 Spawane doczołowe ANSI (B 36.19) SVA-S 65* ICM 65 - A SVA-S 65 32,9 72,4 027L 6516
ICF 65 3 43MB 3 80 Spawane doczołowe ANSI (B 36.19) SVA-S 65* ICM 65 - B S VA-S 65 32,9 72,4 027L6520
ICF 65 3 43MA 2½ 65 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 65* ICM 65 - A SVA-S 65 32 ,9 72,4 027L 6513
ICF 65 3 43MB 2½ 65 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 65* ICM 65 - B SVA-S 65 32,9 72,4 0 27L6 517
ICF 65 3 43MA 3 80 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 65* IC M 65 - A SVA-S 65 32,9 72,4 02 7L6515
ICF 65 3 43MB 3 80 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 65* ICM 65 - B SVA-S 65 32,9 72,4 0 27L6 519
Zastosowanie 44: 2-stopniowy zawór elektromagnetyczny + regulacja ręczna
Typ Liczba
modułów
ICF 50 4 44 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 SVA- S 50* ICFB 50 ICLX 50 REG -SB 50 25,5 56,1 027L5045
ICF 50 4 44 2 50 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 50* ICFB 50 I CLX 50 REG-S B 50 25,5 56,1 027L5046
ICF 50 4 44 1½ 40 Mufa do spawania ANSI (B 16.11) SVA- S 50* I CFB 50 I CLX 50 REG -SB 50 25,5 56,1 027L50 47
ICF 50 4 44 2 50 Mufa do spawania ANSI (B 16.11) S VA-S 50* ICFB 50 ICL X 50 REG-SB 50 2 5,5 5 6,1 027L50 48
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Typ przyłącza Usytuowanie modułu Waga Numer katalogowy
Typ przyłącza Usy tuowanie modułu Waga Numer katalogowy
Zastosowanie 45: Mechaniczna regulacja ciśnienia (temperatury) + regulacja ręczna
Typ Liczba
modułów
ICF 50 4 45S50 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 50* IC FB 50 ICS 50 REG-SB 50 2 5,8 56,8 027L 5025
ICF 50 4 45S32 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 50* IC FB 50 I CS 50–32 REG-SB 50 25,8 56,8 027L5029
ICF 50 4 45S40 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 SVA-S 50* IC FB 50 ICS 50– 40 REG -SB 50 25,8 56,8 027L5033
ICF 50 4 45S50 2 50 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 50* ICFB 50 I CS 50 REG-SB 50 2 5,8 56,8 027L 5027
ICF 50 4 45S32 2 50 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 50* ICFB 50 ICS 5 0–32 REG-S B 50 2 5,8 56,8 0 27L50 31
ICF 50 4 45S40 2 50 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 50* ICFB 50 ICS 50 –40 RE G-SB 50 25,8 56,8 027L5 035
ICF 50 4 45S50 1½ 40 Mufa do spawania ANSI (B 16.11) S VA-S 50 * ICFB 50 ICS 50 REG-SB 5 0 25, 8 56,8 027L 5026
ICF 50 4 45S32 1½ 40 Mufa do spawania ANSI (B 16.11) S VA-S 50 * ICFB 50 IC S 50–32 REG -SB 50 25,8 56,8 027L5 030
ICF 50 4 45S40 1½ 40 Mufa do spawania ANSI (B 16.11) S VA-S 50 * ICFB 50 ICS 50– 40 R EG-SB 50 25, 8 56,8 027L5 034
ICF 50 4 45S50 2 50 Mufa do spawania ANSI (B 16.11) SVA -S 50* ICFB 50 ICS 50 REG-S B 50 2 5,8 56,8 027L 5028
ICF 50 4 45S32 2 50 Mufa do spawania ANSI (B 16.11) SVA -S 50* ICFB 50 I CS 50–32 R EG-SB 50 25, 8 56,8 027L 5032
ICF 50 4 45S40 2 50 Mufa do spawania ANSI (B 16.11) SVA -S 50* ICFB 50 ICS 50 –40 REG -SB 50 25,8 56,8 027L503 6
ICF 65 3 45S65 3 65 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 65* I CS 65 REG-S B 65 33,3 73,3 027L652 5
ICF 65 3 45S65 3 65 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 65* IC S 80 REG-SB 65 33 ,3 73,3 027L6526
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Typ przyłącza Usytuowanie modułu Waga Numer katalogowy
Zastosowanie 46: Elektroniczna regulacja ciśnienia (temperatury) + regulacja ręczna
Typ Liczba
modułów
ICF 50 4 46MA 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 SVA -S 50* ICFB 50 ICM 50 -A REG -SB 50 24, 8 54,6 027L 5037
ICF 50 4 46MB 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 SVA -S 50* ICFB 50 IC M 50-B REG-S B 50 24,8 54,6 027 L50 41
ICF 50 4 46MA 2 50 Spawane doczołowo zgodnie z DIN-EN 10220 S VA-S 50 * ICFB 50 ICM 50 -A REG -SB 50 24, 8 54,6 027L5039
ICF 50 4 46MB 2 50 Spawane doczołowo zgodnie z DIN-EN 10220 SVA -S 50* ICFB 50 IC M 50-B REG -SB 50 24,8 54,6 027L50 43
ICF 50 4 46MA 1½ 40 Mufa do spawania ANSI (B 16.11) SVA-S 50 * ICFB 50 ICM 50 -A RE G-SB 50 24, 8 54, 6 027L5038
ICF 50 4 46MB 1½ 40 Mufa do spawania ANSI (B 16.11) SVA-S 50 * ICFB 50 IC M 50-B REG -SB 50 24,8 54,6 027L50 42
ICF 50 4 46MA 2 50 Mufa do spawania ANSI (B 16.11) SVA-S 50* ICFB 5 0 ICM 50 -A REG -SB 50 24, 8 54,6 027L504 0
ICF 50 4 46MB 2 50 Mufa do spawania ANSI (B 16.11) SVA-S 50 * ICFB 50 I CM 50-B REG -SB 50 24,8 54,6 027L504 4
Wszystkie moduły ICS są w wersji do 3 zaworów pilotowych. Są one dostarczane z dwoma zaślepkami (A) i jednym korkiem uszczelniającym (B) (patrz strona 9).
* Ustalone położenie modułu
Napęd ICAD do modułów zaworów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu
roboczego ICM w korpusie zaworu ICF.
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 kg lbs
Typ przyłącza Usytuowanie modułu Waga Numer katalogowy
34 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Różne
Zastosowanie 90: Różne
Typ Liczba
modułów
ICF 20 4 90 ¾ 20 Spawane doczołowe ANSI (B 36.10) ICFS 20 ICFF 20E ICFE 20 ICFN 20 7, 2 15, 8 027L3371
ICF 20 6 90 1 25 Spawane doczołowe ANSI (B 36.10) I CFS 20 ICFF 20 ICFE 20 I CFC 20 ICFB 20 ICFB 20 10 ,2 22,5 027L3420
ICF 20 6 90 1 25 Spawane doczołowe ANSI (B 36.10) I CFS 20 ICFF 20 ICFE 20 ICFS 20 ICFB 20 ICFB 20 9,7 21,4 027L 3421
ICF 20 4 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFR 20A IC FF 20 I CFA 20 ICFN 20 6,4 14,1 02 7L315 6
ICF 20 4 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFR 20A IC FF 20 ICFE 20 I CFN 20 6,4 14,1 02 7L3155
ICF 20 4 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFN 20 7, 2 15, 8 027L3379
ICF 20 4 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFW 20-D ICFE 20 I CFS 20 5,9 13 ,0 027L 3385
ICF 20 4 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFB 20 ICFC 20 5,9 13, 0 0 27L3141
ICF 20 4 99 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFB 20 6,2 13 ,7 027 L3122
ICF 20 4 99 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFO 20 6,1 13 ,4 027L 3359
ICF 20 4 99 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFR 20A 6,7 14, 8 027L370 0
ICF 20 4 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFB 20 ICFN 20 6,7 14, 8 027L340 5
ICF 15 4 90 ½ 15 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15* I CFF 15* ICFB 20 ICFN 20 6,7 14, 8 027L45 81
ICF 15 4 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 15* I CFF 15* ICFR 20A ICFN 20 7, 2 15, 8 027L45 76
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFO 20 ICFA 20 ICFS 20 9,4 20,7 027L30 53
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 IC FA 20 ICFC 20 ICFB 20 ICFS 2 0 9,9 21,8 027L30 56
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -A ICFN 20 9,7 21, 3 027L3372
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFB 20 ICFR 20-A ICFN 20 9,7 21,3 027 L3133
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 I CFC 20 ICFB 20 IC FR 20A 9,4 20,7 027L 3144
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 I CFC 20 ICM 20 -C IC FS 20 9,7 21, 3 02 7L3152
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFO 20 ICFS 20 ICFC 20 9, 8 21,6 027L336 0
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFB 20 ICFC 20 I CFE 20 ICFO 20 ICFS 20 IC FB 20 6,2 13, 6 0 27L312 1
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20H ICFC 20 ICFB 20 I CFS 20 9,6 21,1 027L 3387
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 I CFC 20 ICFR 20A ICFW 20D 9 ,1 20 ,1 027L3368
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20A ICFS 20 10 ,2 22,5 027L 3386
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 I CFC 20 ICM 20B IC FS 20 9,7 21,4 027L 3397
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 I CFC 20 ICFB 20 ICFS 20 9,4 20,7 027L 3424
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20B I CFN 20 9, 6 21,1 027L3 425
ICF 20 6 99 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 I CFC 20 ICFB 20 IC FR 20A 9,4 20,7 027L 3701
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20E ICFE 20 ICFN 20 ICFR 20B ICF W 20D 9,1 20,1 027L3 439
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 I CFC 20 ICFW 20D IC FS 20 9,1 2 0,1 027 L34 41
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 ICFO 20 ICFB 20 ICFN 20 9,4 20,7 027L34 46
ICF 20 6 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFF 20 ICFE 20 I CFC 20 ICFR 20B ICF W 20D 9,1 2 0,1 027L 3447
ICF 20 4 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFN 20 6,7 14,7 0 27L313 4
ICF 20 4 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFB 20 5,9 13 ,0 027L33 64
ICF 20 4 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 H I CFN 20 7, 2 15, 8 027L338 0
ICF 20 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 I CFA 20 IC FS 20 9,8 21, 6 027L3361
ICF 20 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFB 20 9,1 20,0 027L33 63
ICF 20 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 H ICFC 20 ICFR 20B ICFW 20 D 12, 0 26 ,4 027L3376
ICF 20 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 2 0E ICFE 20H ICF C 20 ICFR 20B ICFW 20 D 11, 5 25,3 027L3375
ICF 20 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFS 20 9,4 20,7 0 27L3 123
ICF 25 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5B ICFW 25D 23, 6 51,9 027L 4168
* Ustalone położenie modułu
Napęd ICAD do modułów zaworów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu
roboczego ICM w korpusie zaworu ICF.
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza Usytuowanie modułu Waga Nume r katalogowy
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 35
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Różne
Zastosowanie 90: Różne
Typ Liczba
modułów
ICF 25 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFS 25 ICFB 25 22,0 48,4 02 7L4151
ICF 20 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 I CFR 20A ICFW 20D 9,0 19, 8 027L33 69
ICF 20 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFA 20 ICFC 20 9,6 2 1,1 027L339 6
ICF 20 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 IC FF 20E ICFE 20 H I CFC 20 IC FR 20A ICFB 20 9,7 21, 4 027L3 423
ICF 20 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20B ICFN 20 9,6 21,1 027 L3426
ICF 25 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 I CFF 25E ICFE 25 ICFC 2 5 I CFR 25B ICFB 25 2 3,6 52 ,0 02 7L4176
ICF 25 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 I CFF 25E ICFE 25 ICFC 2 5 I CFR 25B ICFF 25 23,8 52, 4 027L4577
ICF 25 6 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 I CFF 25E ICFE 25 ICFN 25 ICFR 25B ICF W 25D 22,7 49,9 027 L4186
ICF 25 6 90 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5B ICFB 25 21,7 4 7,7 027 L4143
ICF 25 6 90 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25E ICFE 25 ICFC 25 I CFR 25B ICFW 2 5D 22,7 49, 9 027 L4160
ICF 25 6 90 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5B I CFW 25D 21,9 48,2 02 7L4161
ICF 25 6 90 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFB 25 ICFS 25 21,9 48,2 0 27L4162
ICF 25 6 90 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 25 ICFF 25 -E ICFE 25 ICFC 25 ICFR 25B ICFB 25 22,7 49,9 0 27L417 8
ICF 25 6 90 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5A I CFW 25D 23,6 51, 9 0 27L415 7
ICF 25 6 90 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICF W 25D 2 3,6 51,9 0 27L416 6
ICF 25 6 90 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5B ICFW 25D 21,7 4 7,7 027L4167
ICF 25 4 90 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25 ICM 25A ICFB 25 14,9 32,8 027 L4185
ICF 25 4 90 1½ 40 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 25 ICFF 25 I CFE 25 I CFR 25A 16 ,1 35, 4 027 L4192
ICF 20 4 90 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E ICM 20 -A33 ICFB 20 7, 2 15,8 027L 3362
ICF 20 4 90 1 25 Mufa do spawania ANSI (B 16.11) ICFR 20A ICFF 20E ICFE 20 ICFN 20 7, 2 15 ,8 02 7L417 9
ICF 20 4 90 1 25 Mufa do spawania ANSI (B 16.11) ICFR 20B I CFF 20E ICFE 20 H IC FN 20 7,9 1 7,4 027L 4578
ICF 20 4 90 1 25 Mufa do spawania ANSI (B 16.11) ICFB 20 ICFF 20 ICFE 20 ICFN 20 7, 0 15, 4 027L3357
ICF 25 4 90 1 25 Mufa do spawania ANSI (B 16.11) I CFB 25 IC FF 25E ICFE 25 ICFN 25 14,1 31,0 02 7L4149
ICF 25 4 90 1 25 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 25E ICFB 25 ICFR 2 5A 16,1 35,5 02 7L4180
ICF 25 4 90 1½ 40 Mufa do spawania ANSI (B 16.11) ICFS 25 I CFF 25E ICFB 25 I CFR 25A 16 ,1 35, 5 027 L4181
ICF 20 6 90 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E ICFE 20 ICFO 20 ICFA 2 0 ICFS 20 9,3 20,5 027 L3055
ICF 20 6 90 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E I CFA 20 ICFC 20 I CFB 20 ICFS 20 9,9 21, 8 027L30 58
ICF 20 6 90 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E ICFE 20 ICFO 20 ICFB 20 ICFN 20 9,4 20,7 0 27L3 150
ICF 20 6 90 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20 E ICFE 20H ICFC 20 ICFW 20S ICFS 20 10,4 22,9 027L4153
ICF 20 6 90 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFW 20S ICFS 20 11, 5 25,3 027L3377
ICF 25 6 90 1 25 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFB 25 ICFS 25 23 ,1 50,8 027 L4156
ICF 25 6 90 1 25 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 I CFW 25S I CFS 25 2 5,1 55, 2 02 7L4158
ICF 20 6 90 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 H I CFC 20 ICFB 20 IC FS 20 10, 5 23 ,1 027L3378
ICF 20 6 90 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 H I CFC 20 I CFW 20S ICFS 20 10,5 23 ,1 0 27L4152
ICF 25 6 90 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFW 2 5S ICFS 25 25,1 55, 2 027 L4154
ICF 25 6 90 1½ 40 Mufa do spawania ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 ICFC 2 5 I CFW 25S IC FS 25 25 ,1 55, 2 02 7L4159
ICF 20 4 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICFB 20 I CFD 20 ICFE 20 ICFB 20 12,4 2 7,3 027L3483
ICF 20 4 90 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFB 20 ICFD 20 I CFE 20 I CFB 20 12, 4 2 7,3 027L3484
ICF 20 4 90 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFB 20 ICFD 20 ICFE 20 ICFB 20 12,4 27, 3 027L3485
ICF 20 4 90 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 IC FS 20 ICFD 20 ICFE 20 ICFN 20 12,1 26,7 02 7L3 711
ICF 20 6 90 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 ICFB 2 0 I CFS 20 15 ,0 33,1 027L34 63
ICF 20 6 90 1 25 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 ICFB 20 ICFS 20 15, 0 33 ,1 027L34 64
ICF 20 6 90 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 IC FB 20 ICFE 20 ICFD 20 ICFB 20 ICFS 20 15, 0 33,1 027L 3465
Uwaga!
W przypadku zastosowań specjalnych, których nie obejmują standardowe numery katalogowe ICF, należy skorzystać z oprogramowania Coolselector®2
lub skontaktować się z lokalnym biurem sprzedaży firmy Danfoss.
http://refrigerationandairconditioning.danfoss.com/support-center/apps-and-software/coolselector/
Podczas projektowania „niestandardowych” konfiguracji należy pamiętać o przestrzeganiu podstawowych ograniczeń w zakresie usytuowania modułów
roboczych (patrz strona 38).
Napęd ICAD do modułów zaworów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie.
Uwaga : W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu
roboczego ICM w korpusie zaworu ICF
Zast.#Wielkość
przyłącza
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza Usytuowanie modułu Waga Numer katalogowy
36 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Rurociąg spustowy cieczy z odszraniana
Zastosowanie
Typ
ICF 20 4 101 ¾ 20 Socket weld, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFC 20P1
ICF 20 4 101 1 25 Socket weld, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFC 20P1
ICF 20
101D1P1 (Amoniak ): Liquid drain M2, loaded check valve without solenoid - 1 shut-off
Liczba
modułów
4 101
Zast.
#
Wielkość przyłącza
[cale]
[mm] M1 M2 M3 M4 M5 M6 kg lbs
32
1¼
Typ przyłącza
Socket weld, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20
Usytuowanie modułu Waga
ICFC 20P1 12. 6 2 7.7 027L3630
Numer
katalogowy
12. 6 2 7.7 027L3628
12. 6 2 7.7
027L3629
Zastosowanie 102D1 (Amoniak): Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym — 2 zawory odcinające
Typ
ICF 20 4 102 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFD 20 ICFE 20 ICFS 20 12. 7 28 027L3489
ICF 20 4 102 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFD 20 IC FE 20 ICFS 20 12.7 28 027L3 490
ICF 20 4 102 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFD 20 I CFE 20 ICFS 20 12.7 28 027 L3491
ICF 20 4 102 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 2 0 ICFD 20 I CFE 20 ICFS 20 13.2 29 .1 027L3480
ICF 20 4 102 1 25 Mufa do spawania ANSI (B 16.11) IC FS 20 ICFD 20 ICFE 20 ICFS 20 13.1 29 .1 027L3481
ICF 20 4 102 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFD 20 I CFE 20 ICFS 20 12.5 2 7.6 027L3482
Liczba
modułów
Wielkość przyłącza
Zast.
#
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
Numer
katalogowy
Zastosowanie 102D2 (CO): Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym — 2 zawory odcinające
Typ
ICF 20 4 102 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFD 20C ICFE 20 IC FS 20 027L 3601
ICF 20 4 102 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFD 20 C ICFE 20 I CFS 20 027L36 02
ICF 20 4 102 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFS 2 0 02 7L3612
ICF 20 4 102 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 2 0 ICFD 20C ICFE 20 ICFS 20 027L36 07
ICF 20 4 102 1 25 Mufa do spawania ANSI (B 16.11) IC FS 20 ICFD 20C ICFE 20 ICFS 20 027L3608
Liczba
modułów
Wielkość przyłącza
Zast.
#
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
Numer
katalogowy
Zastosowanie 103D1 (Amoniak): Moduł układu spustowego cieczy M4 z zaworem elektromagnetycznym — 1 zawór odcinający
Typ
ICF 20 4 103 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 2 0 ICFB 20 I CFE 20 ICFD 20 12. 6 2 7.8 027L34 60
ICF 20 4 103 1 25 Mufa do spawania ANSI (B 16.11) IC FS 20 ICFB 20 ICFE 20 ICFD 20 12. 5 27. 8 027 L34 61
ICF 20 4 103 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 11 .9 26.2 027L3 462
Liczba
modułów
Wielkość przyłącza
Zast.
#
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
Numer
katalogowy
Zastosowanie 104D1 (Amoniak): Moduł układu spustowego cieczy M4 z filtrem siatkowym i zaworem elektromagnetycznym — 1 zawór odcinający
Typ
ICF 15 4 104 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICF S 15 I CFF 15 ICFE 20 ICFD 20 13. 6 30 027L4589
ICF 20 4 104 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFD 20 12.1 26.7 027L3597
ICF 20 4 104 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 I CFF 20E ICFE 20 ICFD 20 12 .6 27. 7 02 7L317 0
Liczba
modułów
Wielkość przyłącza
Zast.
#
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
Numer
katalogowy
Zastosowanie 104D2 (CO): Moduł układu spustowego cieczy M4 z filtrem siatkowym i zaworem elektromagnetycznym — 1 zawór odcinający
Typ
ICF 15 4 104 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 ICF S 15 I CFF 15 ICFE 20 I CFD 20C 02 7L 3611
Liczba
modułów
Wielkość przyłącza
Zast.
#
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
Numer
katalogowy
Zastosowanie 105D1 (Amoniak): Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym — 1 zawór odcinający
Typ
ICF 20 4 105 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFD 20 ICFE 20 ICFB 20 12 .1 26.7 027L3486
ICF 20 4 105 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFD 20 IC FE 20 ICFB 20 12.1 26.7 027 L3487
ICF 20 4 105 1¼ 32 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFD 20 I CFE 20 ICFB 20 12. 1 26.7 027L3488
Liczba
modułów
Wielkość przyłącza
Zast.
#
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
Numer
katalogowy
Zastosowanie 105D2 (CO): Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym — 1 zawór odcinający
Typ
ICF 20 4 105 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFD 20C ICFE 20 ICFB 20 027L3603
ICF 20 4 105 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFD 20 C ICFE 20 ICFB 20 027L3604
Liczba
modułów
Wielkość przyłącza
Zast.
#
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
Numer
katalogowy
Zastosowanie 106D1 (Amoniak): Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym i ręczne otwieranie — 1 zawór odcinający
Typ
ICF 20 4 106 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 2 0 ICFD 20 I CFE 20 ICFO 20 12.9 28.4 027L3551
ICF 20 4 106 1 25 Mufa do spawania ANSI (B 16.11) IC FS 20 ICFD 20 ICFE 20 ICFO 20 12.9 28.4 027L3496
ICF 20 4 106 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 12.9 28.4 027 L3497
Liczba
modułów
Wielkość przyłącza
Zast.
#
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
Numer
katalogowy
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 37
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Zastosowanie 107D1 (Amoniak): Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym i ręczne otwieranie — 2 zawór odcinający
Typ
ICF 20 6 107 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 2 0 ICFD 20 I CFE 20 ICFO 20 ICFB 20 ICFS 20 15 .7 34.5 027L3 498
ICF 20 6 107 1 25 Mufa do spawania ANSI (B 16.11) IC FS 20 ICFD 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 15. 7 34.5 027L3 499
ICF 20 6 107 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 15 .7 34.5 027L 3550
Liczba
modułów
Wielkość przyłącza
Zast.
#
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
Numer
katalogowy
Zastosowanie 108D1 (Amoniak): Moduł układu spustowego cieczy M2 bez zaworem elektromagnetycznym — 2 zawory odcinające
Typ
ICF 20 4 108 ¾ 20 Mufa do spawania ANSI (B 16.11) ICFS 2 0 ICFD 20 ICFB 20 ICFS 2 0 11.9 26 .2 027 L3558
ICF 20 4 108 1 25 Mufa do spawania ANSI (B 16.11) IC FS 20 ICFD 20 I CFB 20 ICFS 20 11. 9 26. 2 027L 3559
ICF 20 4 108 1¼ 32 Mufa do spawania ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFS 20 11. 9 26. 2 027L35 60
Liczba
modułów
Wielkość przyłącza
Zast.
#
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
Numer
katalogowy
Zastosowanie 109D2 (CO): Moduł układu spustowego cieczy M2 z zaworem elektromagnetycznym & Zawór odcinająco-zwrotny - 1 vannes d’arrêt
Typ
ICF 20 4 109 ¾ 20 Spawane doczołowo zgodnie z DIN-EN 10220 I CFS 20 ICFD 20C ICFE 20 ICFN 20 027L360 9
ICF 20 4 109 1 25 Spawane doczołowo zgodnie z DIN-EN 10220 ICFS 20 ICFD 20 C ICFE 20 ICFN 20 02 7L361 0
Liczba
modułów
Wielkość przyłącza
Zast.
#
[cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
Numer
katalogowy
Zastosowanie
Typ
110D1P1 (Amoniak ): Liquid drain M2, loaded check valve without solenoid - 2 shut-off
Liczba
modułów
Zast.
#
Wielkość przyłącza
[cale]
[mm] M1 M2 M3 M4 M5 M6 kg lbs
Typ przyłącza
Usytuowanie modułu Waga
ICF 20 6 110 ¾ 20 Socket weld, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICFB 20 ICFS 20
ICF 20 6 110 1 25 Socket weld, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICFB 20 ICFS 20
ICF 20 6 110 1¼
ICAD oraz wężownice nie są dołączone do zestawu i należy je zamówić oddzielnie.
32
Socket weld, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20
ICFC 20P1
ICFB 20 ICFS 20
Numer
katalogowy
12. 6 2 7.7 027L3625
12. 6 2 7.7
12. 6 2 7.7 027L3627
027L3626
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 38
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Możliwe usytuowanie modułów
Gniazda modułów oznaczono symbolami M1, M2, M3, M4, M5 i M6.
M1 znajduje się od strony wlotu czynnika chłodniczego do zaworu.
ICF 15 z czterema modułami
Typ modułu roboczego Możliwe miejsca montażu
ICFS Moduł zaworu odcinającego *(ICFS 15) *(ICFF 15) M4
ICFR Moduł ręcznego zaworu regulacyjnego *(ICFS 15) *(ICFF 15) M4
ICFF Moduł filtra siatkowego *(ICFS 15) *(ICFF 15)
ICFE Moduł zaworu elektromagnetycznego *(ICFS 15) *(ICFF 15) M3
ICFC Moduł zaworu zwrotnego *(ICFS 15) *(ICFF 15) M4
ICFN Moduł zaworu odcinająco-zwrotnego *(ICFS 15) *(ICFF 15) M4
ICM Moduł zaworu silnikowego *(ICFS 15) *(ICFF 15) M3
ICFB Pokrywa górna *(ICFS 15) *(ICFF 15) M3 M4
ICFA Moduł elektronicznego zaworu rozprężnego (tylko do ICF 20) *(ICFS 15) *(ICFF 15) M3
ICFO Moduł otwierania ręcznego, zaworu elektromagnetycznego *(ICFS 15) *(ICFF 15) M4
ICFW Moduł dodatkowe przyłącze spawane *(ICFS 15) *(ICFF 15) M3 M4
ICFD Moduł zaworu pływakowego (tylko IFC 15 i 20) *(ICFS 15) *(ICFF 15) M4
ICF 20 i ICF 25 z czterema modułami
Typ modułu roboczego Możliwe miejsca montażu
ICFS Moduł zaworu odcinającego M1 M2 M3 M4
ICFR Moduł ręcznego zaworu regulacyjnego M1 M2 M3 M4
ICFF Moduł filtra siatkowego M2 M4
ICFE Moduł zaworu elektromagnetycznego M3
ICFC Moduł zaworu zwrotnego M4
ICFN Moduł zaworu odcinająco-zwrotnego M4
ICM Moduł zaworu silnikowego M1 M3
ICFB Pokrywa górna M1 M2 M3 M4
ICFA Moduł elektronicznego zaworu rozprężnego (tylko do ICF 20) M1 M3
ICFE20H Moduł zaworu elektromagnetycznego (tylko do ICF 20) M1 M3
ICFO Moduł otwierania ręcznego, zaworu elektromagnetycznego M4
ICFW Moduł dodatkowe przyłącze spawane M1 M2 M3 M4
ICFD Moduł zaworu pływakowego (tylko IFC 15 i 20) M2 M4
ICF 20 i ICF 25 z sześcioma modułami
Typ modułu roboczego Możliwe miejsca montażu
ICFS Moduł zaworu odcinającego M1 M2 M3 M4 M5 M6
ICFR Moduł ręcznego zaworu regulacyjnego M1 M2 M3 M4 M5 M6
ICFF Moduł filtra siatkowego M2 M4 M6
ICFE Moduł zaworu elektromagnetycznego M3
ICFC Moduł zaworu zwrotnego M4 M6
ICFN Moduł zaworu odcinająco-zwrotnego M4 M6
ICM Moduł zaworu silnikowego M1 M3 M5
ICFB Pokrywa górna M1 M2 M3 M4 M5 M6
ICFA Moduł elektronicznego zaworu rozprężnego (tylko do ICF 20) M1 M3 M5
ICFE20H Moduł zaworu elektromagnetycznego (tylko do ICF 20) M1 M3 M5
ICFO Moduł otwierania ręcznego, zaworu elektromagnetycznego M4
ICFW Moduł dodatkowe przyłącze spawane M1 M2 M3 M4 M5 M6
ICFD Moduł zaworu pływakowego (tylko IFC 15 i 20) M2 M4 M6
ICF 50 z czterema modułami
Typ modułu roboczego Możliwe miejsca montażu
SVA-S Moduł zaworu odcinającego *(SVA-S 50) M4
ICFB Pokrywa *(SVA-S 50) M2
FIA Moduł filtra siatkowego *(SVA-S 50) M2
ICS Moduł zaworu sterowanego zaworami pilotowymi *(SVA-S 50) M3
ICM Moduł zaworu silnikowego *(SVA-S 50) M3
ICLX Moduł 2-stopniowego zaworu elektromagnetycznego *(SVA-S 50) M3
REG-SB Moduł ręcznego zaworu regulacyjnego *(SVA-S 50) M4
ICF 65 z trzema modułami
Typ modułu roboczego Możliwe miejsca montażu
SVA-S Moduł zaworu odcinającego *(SVA-S 65) M4
ICFB Pokrywa górna *(SVA-S 65)
FIA Moduł filtra siatkowego *(SVA-S 65)
ICS Moduł zaworu sterowanego zaworami pilotowymi *(SVA-S 65) M3
ICM Moduł zaworu silnikowego *(SVA-S 65) M3
ICLX Moduł 2-stopniowego zaworu elektromagnetycznego *(SVA-S 65) M3
REG-SB Moduł ręcznego zaworu regulacyjnego *(SVA-S 65) M4
Montaż niemożliwy
*) Moduł niezmienny
39 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Akcesoria Zawór manometryczny SNV-ST
Opis Nr.
G½ cala (szt. 1) 148B3778
NPT-FPT 3/8 cala
(szt. 1)
Inne zawory SNV przedstawiono w dokumentacji: AI244986497087
Pełną listę części zamiennych i akcesoriów do modeli ICF 15
do 65 (łącznie z wersjami SS) zawiera AI242886444256
katalogowy
148B3747
ICAD 600A / ICAD 1200A
Opis
ICAD 600A
przez ICF 15 – 25
ICAD 1200A
przez ICF 50 i 65
Zestaw
kabli 10 m
Zestaw
kabli 15 m
Zestaw wtyczek
w z otworami
Pokrywa
ochronna
do ICAD
Więcej informacji o ICAD znajduje się w dokumentacji:
AI236186442940
Nr. katalogowy
027H9075
027H9120
027H9077
027H9122
027H0427
027H0435
027H0430
027H0431
Cewki
Prąd przemienny
ICFE
ICS/ICLX
(MOPD < 21
bary)
Prąd stały DC
ICFE/ICFA
ICS/ICLX
(MOPD < 21
bary)
Specjalne cewki do ICFE
Typ zaworu
Typ zaworu
NapięcieVCzęstotliwość
Hz
12 50 018F6706 15
24 50 018F6257 018F6707 018F7358 16
220-230 50 018F6251 018F6701 018F7351 31
115 60 018F6260 018F6710 20
12 018F6856 01
24 018F6857 02
Napię cieVCzęstotliwość
Z kablem
3-żyłowym,
o długości 1
metr
IP 67
Hz
Nr. katalogowy
Ze puszką
zaciskową
IP 67
Nr.
katalogowy
Ze puszką
zaciskową
IP 67
Z
wtyczką
DIN**)
częstotliwość
rozszerzenia*)
Kod
rozszerzenia
określa
napięcie i
Kod
Pobór
energii
Prąd
trzymania:
10 W
21 VA
Prąd
załączania:
44 VA
20 W
Pobór mocy
© Danfoss | DCS (ms) | 2020.03
Prąd przemienny
ICFE
ICS/ICLX (MOPD <
21 bary)
24 50 018F6807 16
110 50 018F6811 22
220-230 50 018F6801 31
W przypadku innych typów cewek należy zapoznać się z kartami katalogowymi zaworów EVRA, AKVA, ICS
lub ICLX.
Prąd trzymania:
12 W
26 VA
Prąd
załączania:
55 VA
AI251686497769pl-001201 | 40
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wymiary
Rysunki pokazują maksymalne wymiary zaworu ICF.
(5.2 in.)
(4.9 in.)
124 mm
(4 in.)
102 mm
(1.7 in.)
ICF 15-4
(7 in.)
50 mm
(2 in.)
(8.8 in.)
194 mm
(7.6 in.)
44 mm
(1.7 in.)
(7 in.)
177 mm
Danfoss
27H595_08-2017
41 | AI251686497769pl-001201
199 mm
(7.8 in.)
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wymiary (cd.)
Rysunki pokazują maksymalne wymiary zaworu ICF.
27H213_08-2014
(10.2 in.)
ICF 15-4
(7.1 in.)
34 mm
(1.3 in.)
54 mm
(2.1 in.)
194.5 mm
(7.7 in.)
440 mm
88 mm
(3.5 in.)
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 42
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wymiary (cd.)
Rysunki pokazują maksymalne wymiary zaworu ICF.
(7 in.)
99 mm
(3.9 in.)
ICF 20-4
(3.4 in.)
Danfoss
(8.8 in.)
(1.7 in.)
(7 in.)
220 mm
(8.7 in.)
(7 in.)
179 mm
44 mm
(1.7 in.)
177 mm
(7 in.)
43 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wymiary (cd.)
Rysunki pokazują maksymalne wymiary zaworu ICF.
Danfoss
M27L0015_1
ICF 20-4
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 44
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wymiary (cd.)
Rysunki pokazują maksymalne wymiary zaworu ICF.
(7 in.)
(3.4 in.)
ICF 20-6
Danfoss
27H597_08-2017
(8.8 in.)
(1.7 in.)
(7 in.)
290 mm
(11.4 in.)
44 mm
(1.7 in.)
177 mm
(7 in.)
45 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.03
Danfoss
M27L0016_1
260 mm
(10.2 in.)
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wymiary (cd.)
Rysunki pokazują maksymalne wymiary zaworu ICF.
ICF 20-6
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 46
Danfoss
M27L0051_1
252 mm
(9.9 in.)
58 mm
(2.3 in.)
70 mm
(2.8 in.)
266 mm
(10.5 in.)
273 mm
(10.7 in.)
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wymiary (cd.)
Rysunki pokazują maksymalne wymiary zaworu ICF.
ICF 25-4
47 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.03
252 mm
(9.9 in.)
59 mm
(2.3 in.)
70 mm
(2.8 in.)
356 mm
(14.0 in.)
Danfoss
M27L0050_1
273 mm
(10.7 in.)
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wymiary (cd.)
Rysunki pokazują maksymalne wymiary zaworu ICF.
ICF 25-6
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 48
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wymiary (cd.)
Rysunki pokazują maksymalne wymiary zaworu ICF.
(18.1 in.)
ICF 50-4
Danfoss
637
(25.1 in.)
70
(2.8 in.)
70
(2.8 in.)
49 | AI251686497769pl-001201
© Danfoss | DCS (ms) | 2020.03
Dokumentacja techniczna Zawór blokowy, ICF 15, 20, 25, 50 i 65
Wymiary (cd.)
Rysunki pokazują maksymalne wymiary zaworu ICF.
(16.5 in.)
ICF 65-3
Danfoss
27L26_2015-09
665
(26.2 in.)
84
(3.3 in.)
84
(3.3 in.)
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 50
© Danfoss | DCS (ms) | 2020.03
AI251686497769pl-001201 | 51
