Danfoss ICF 15, ICF 20, ICF 25, ICF 50, ICF 65 Data sheet

Folha de dados

Bloco de válvulas ICF 15, ICF 20, ICF 25, ICF 50 e ICF 65

Com base em tecnologia avançada, o bloco de válvulas ICF incorpora diversas funções em um corpo, o qual pode substituir uma série de válvulas convencionais mecânicas, eletromecânicas e operadas eletronicamente.

Este bloco de válvulas não só fornece uma série de vantagens na fase de concepção de uma ¤planta de refrigeração mas também na instalação,¤ serviço e manutenção.

Os blocos de válvulas ICF são projetados para refrigerantes de baixa e alta pressão e podem ser utilizados nas linhas de líquido bombeado, linhas de injeção de líquido, linhas de drenagem de líquido e linhas de gás quente.

Fornecido como um conjunto completo, é totalmente testado em alta pressão e as respectivas funções são testadas sob condições controladas em fábrica.

Características • Projetado para aplicações de refrigeração

industrial para uma pressão de trabalho de até 52 bar / 754 psig. (Para ICF com um módulo de degelo ICFD; consulte Dados técnicos, Pressão)

• Aplicável a HCFC, HFC não inﬂamável, R717 (amoníaco) e R744 (CO2). O uso do bloco de válvulas ICF com hidrocarbonetos inﬂamáveis não é recomendado.

• Conexões para soldagem direta (Sem vazamentos por ﬂanges)

• Os tipos de conexão incluem solda de topo e solda de encaixe.

Diâmetro nominal

Classiﬁcado para Grupo de ﬂuidos I

Categoria Artigo 4, parágrafo 3 II

Cada número de código corresponde a uma solução de aplicação.

• Corpo em aço para baixa temperatura.

• Baixo peso e projeto compacto.

• Os cones de regulagem com perﬁl em V nos módulos de controle garantem ótima precisão de regulagem, particularmente com carga parcial.

• Conceito Modular Cada corpo está disponível com vários diferentes tipos e tamanhos de conexões. A manutenção da válvula é executada através da substituição do módulo de função.

• Portas laterais para a conexão de manômetros, transmissores, visores, válvula de serviço, etc.

• Aprovado pela UL

Bloco de válvulas ICF

DN≤ 25 (1 pol.)

DN 32-65 (1¼ – 2½ in.)

AI251686497769pt-001201 | 1

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Conteúdo

Características ......................................................................................1

Dados Técnicos .....................................................................................3

Projeto .............................................................................................3

Descrição dos módulos de função para ICF 15 e 20...................................................7

Descrição dos módulos de função para ICF 25 .......................................................8

Descrição dos módulos de função para ICF 50 e ICF 65 ...............................................9

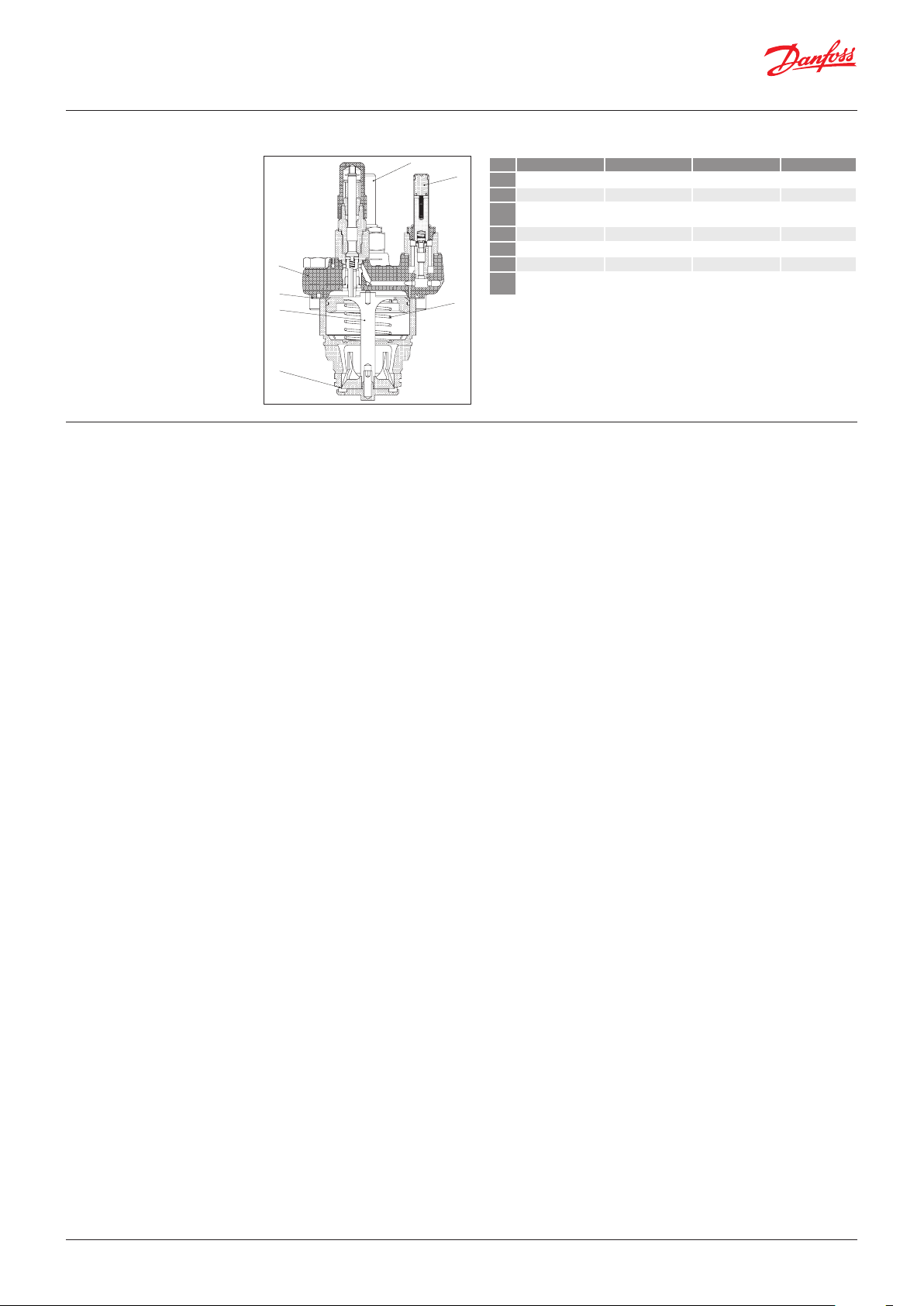

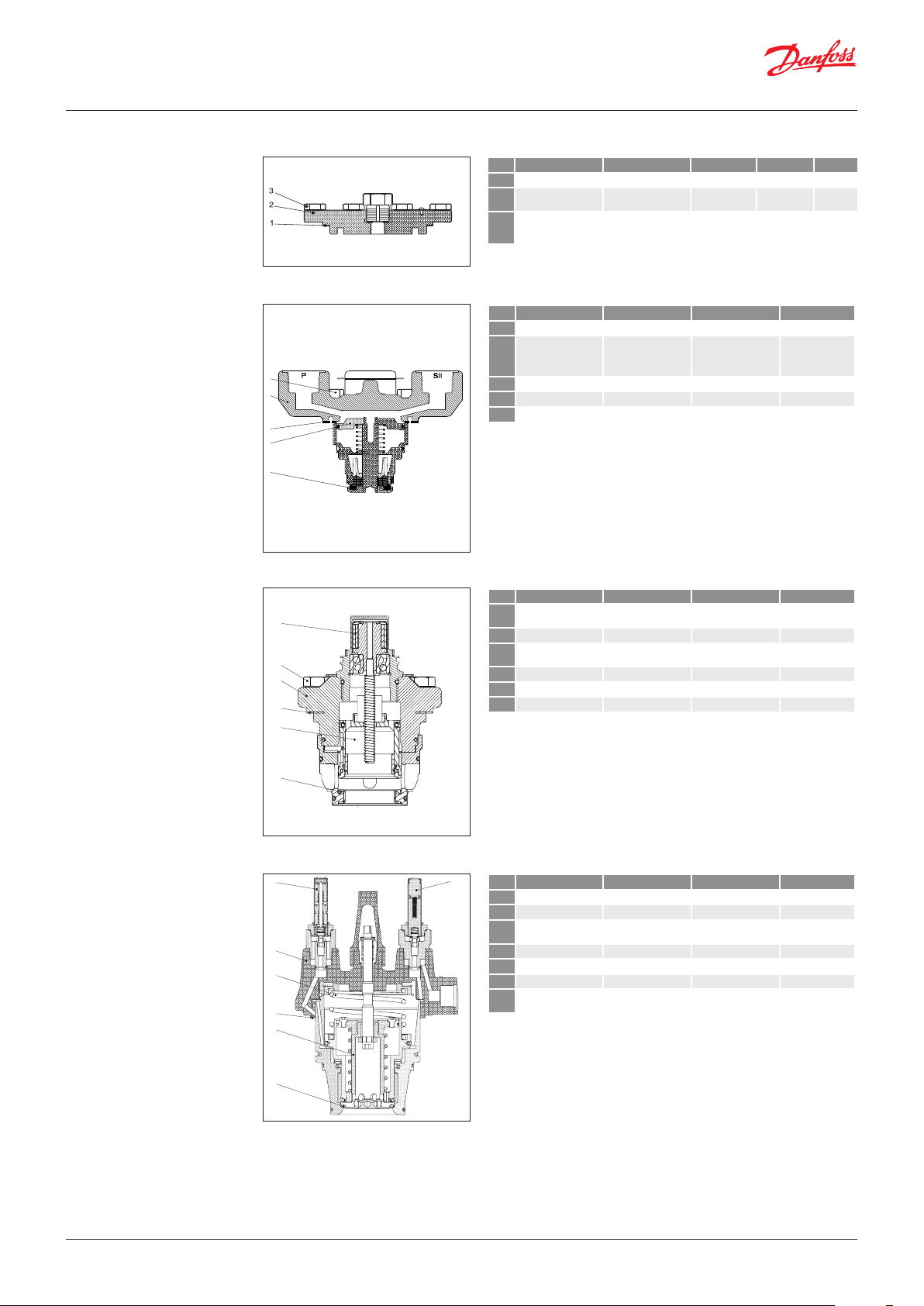

Especiﬁcação do material ......................................................................... 10

Seleção de número

de código ........................................................................................ 19

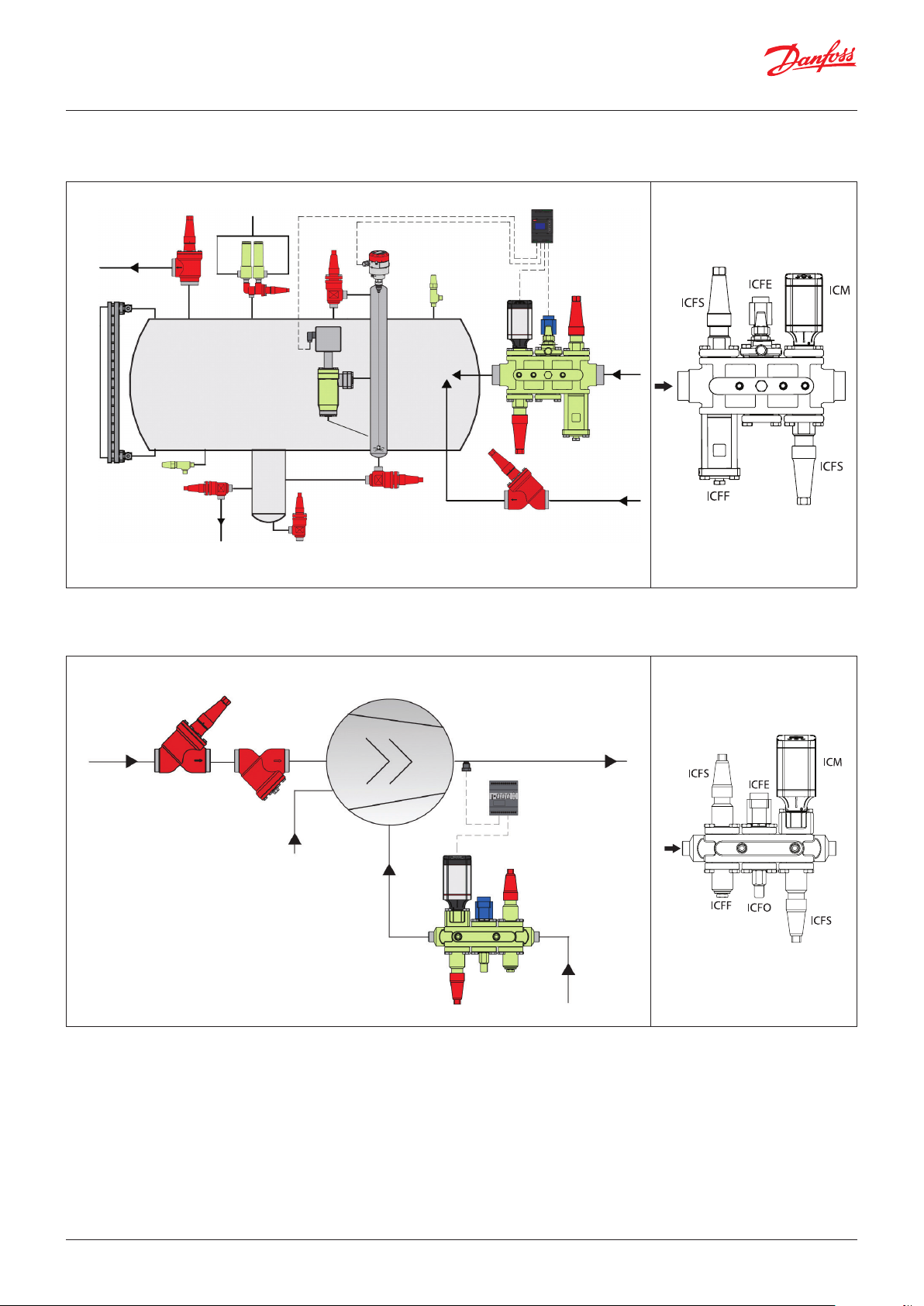

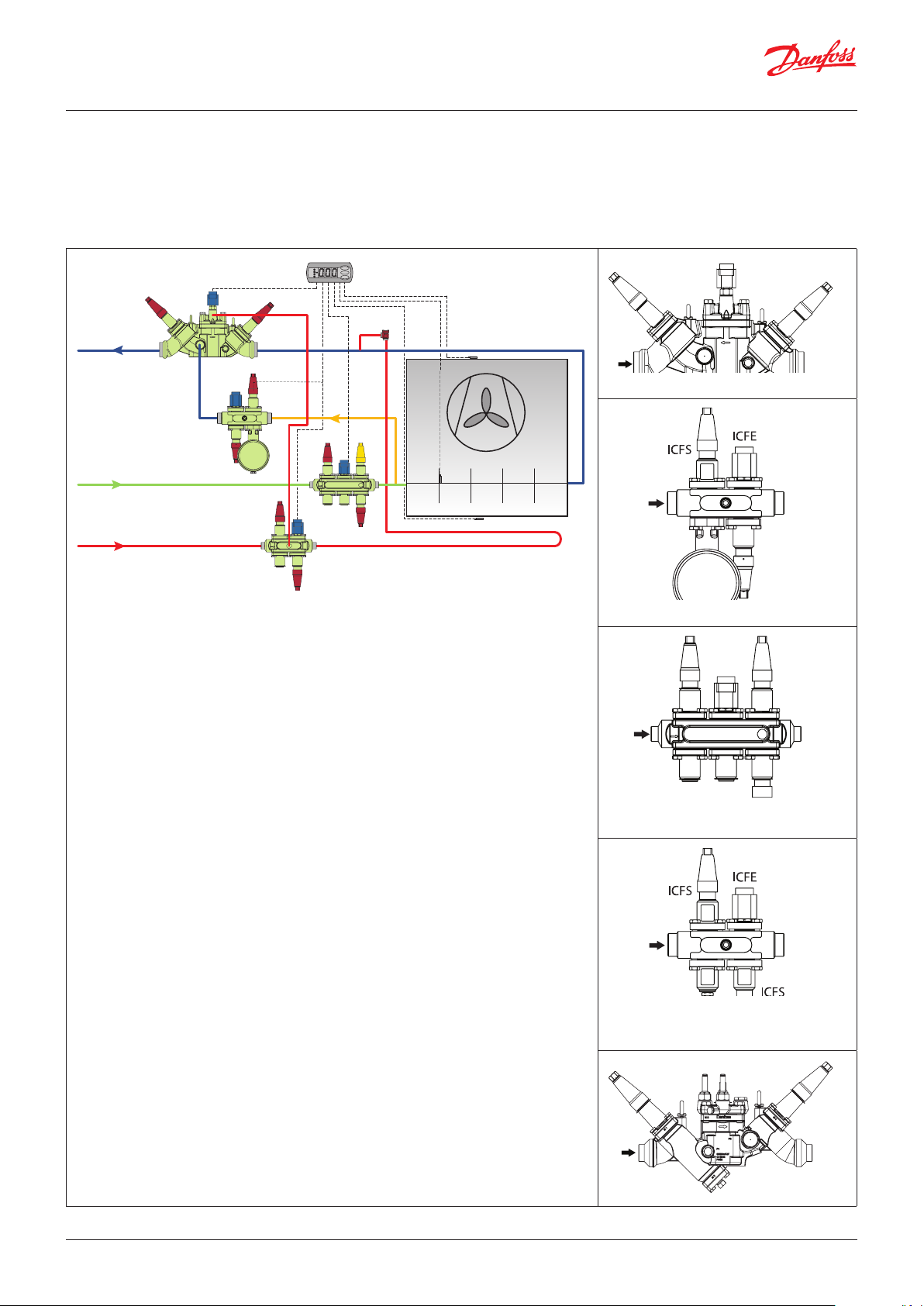

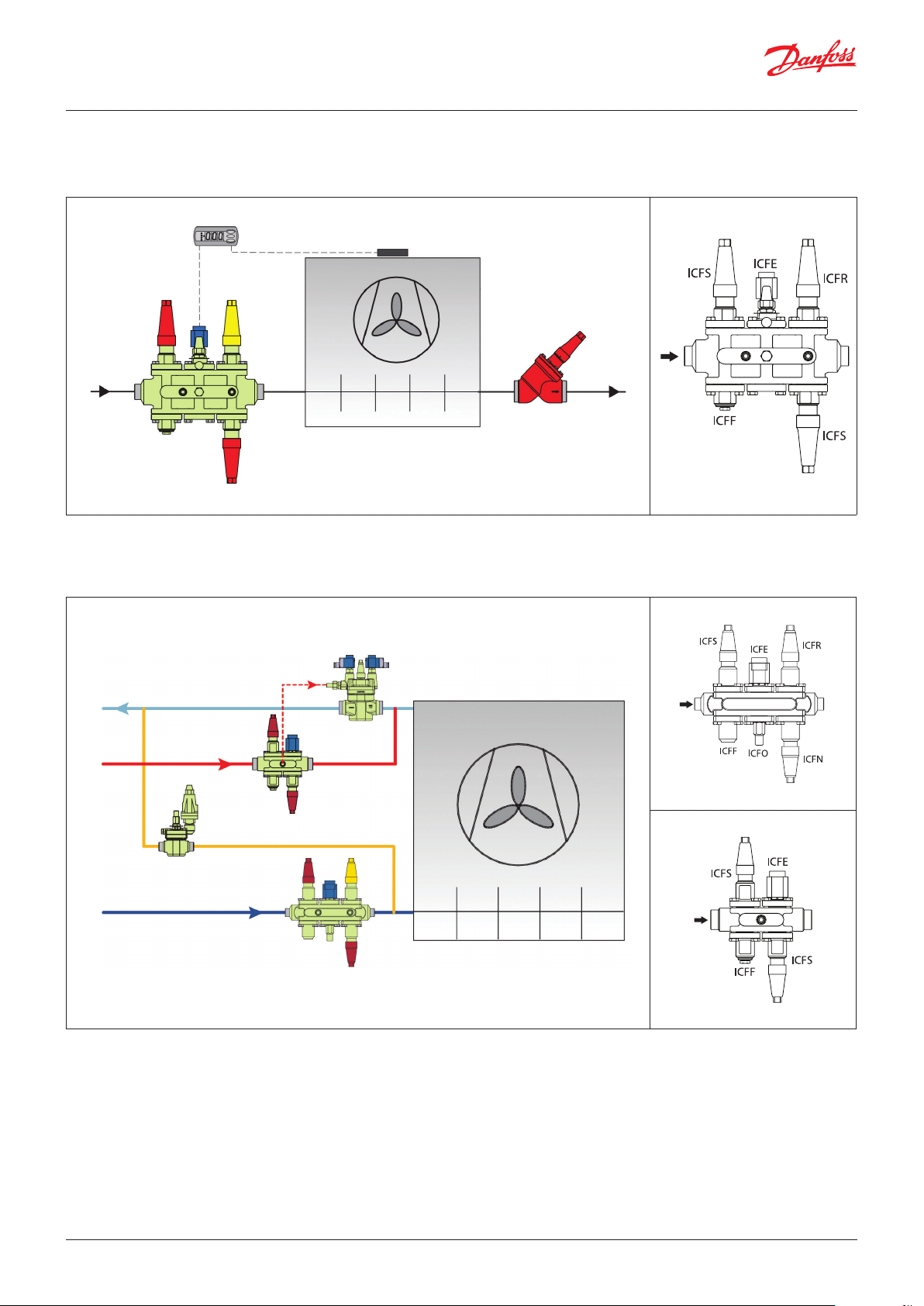

Aplicações........................................................................................ 20

Conexões ........................................................................................23

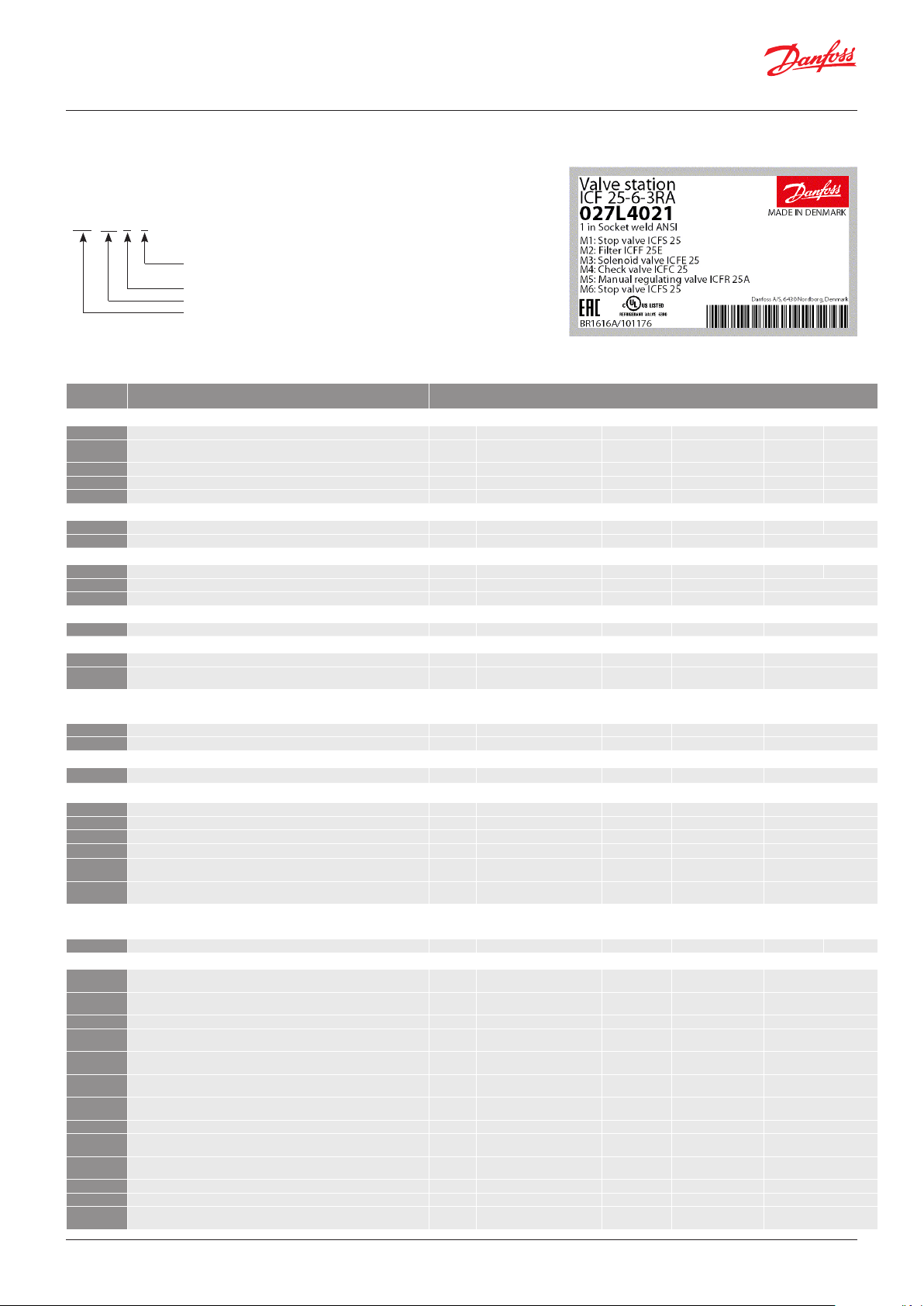

Pedido do bloco de válvulas ICF...................................................................24

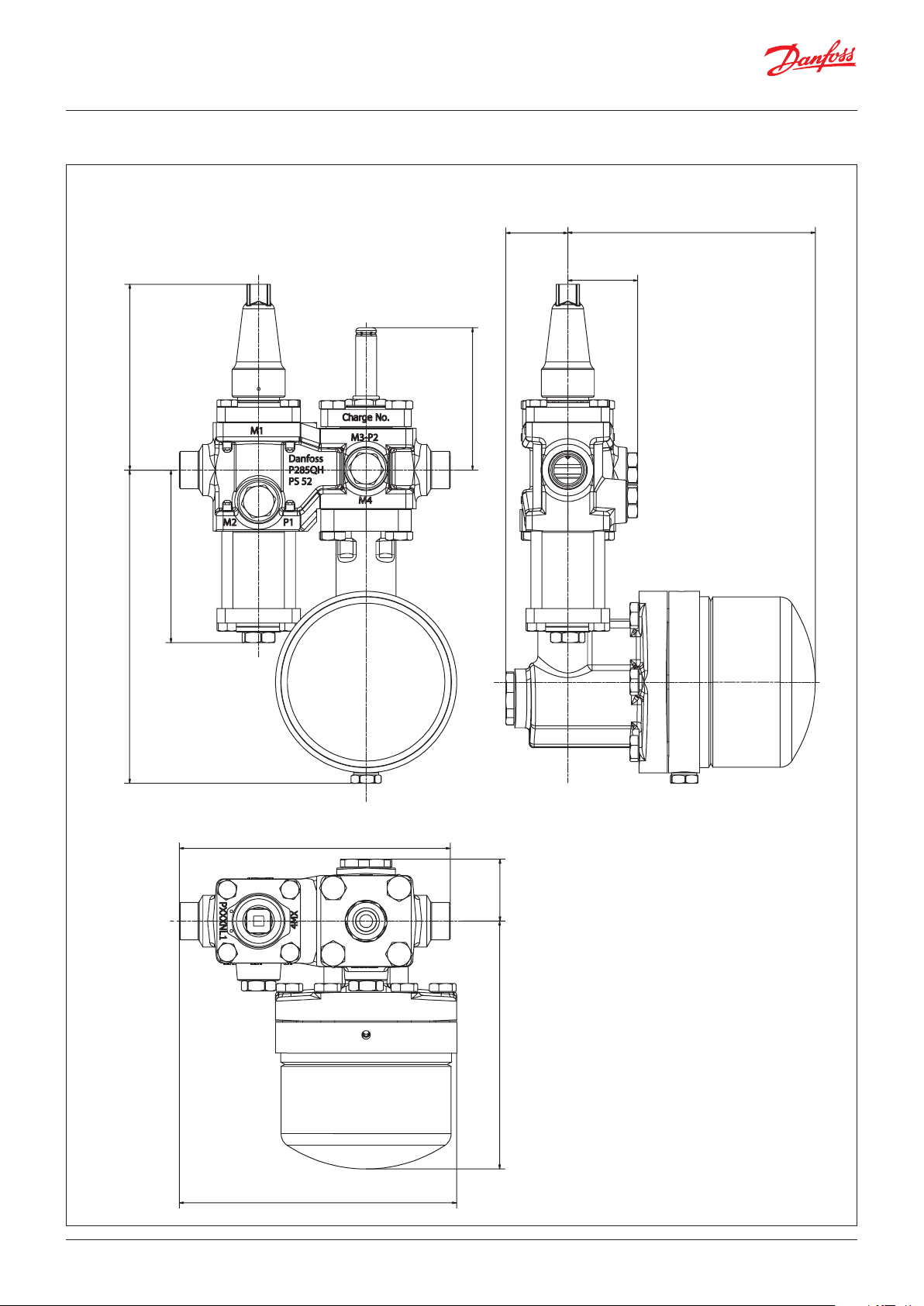

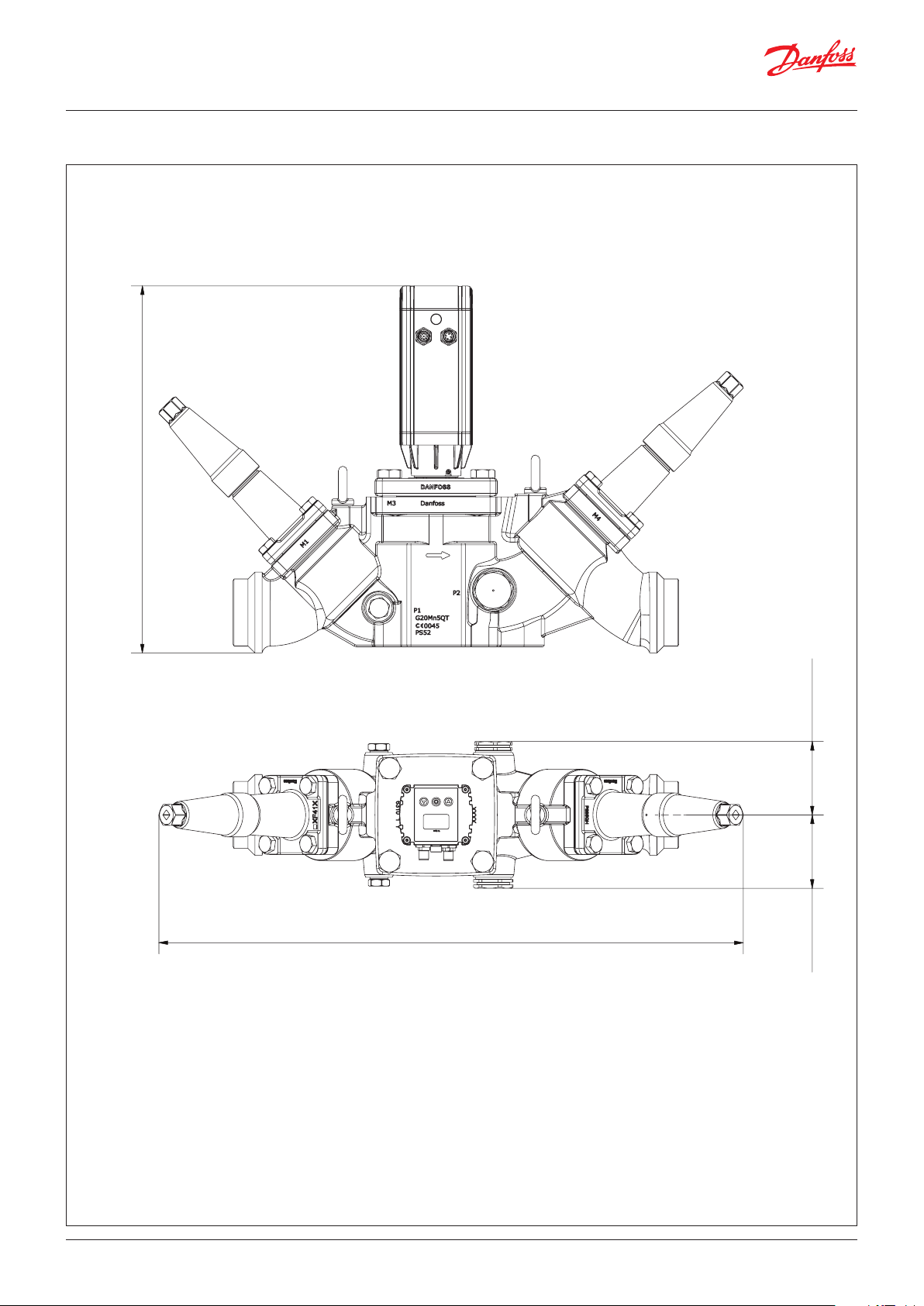

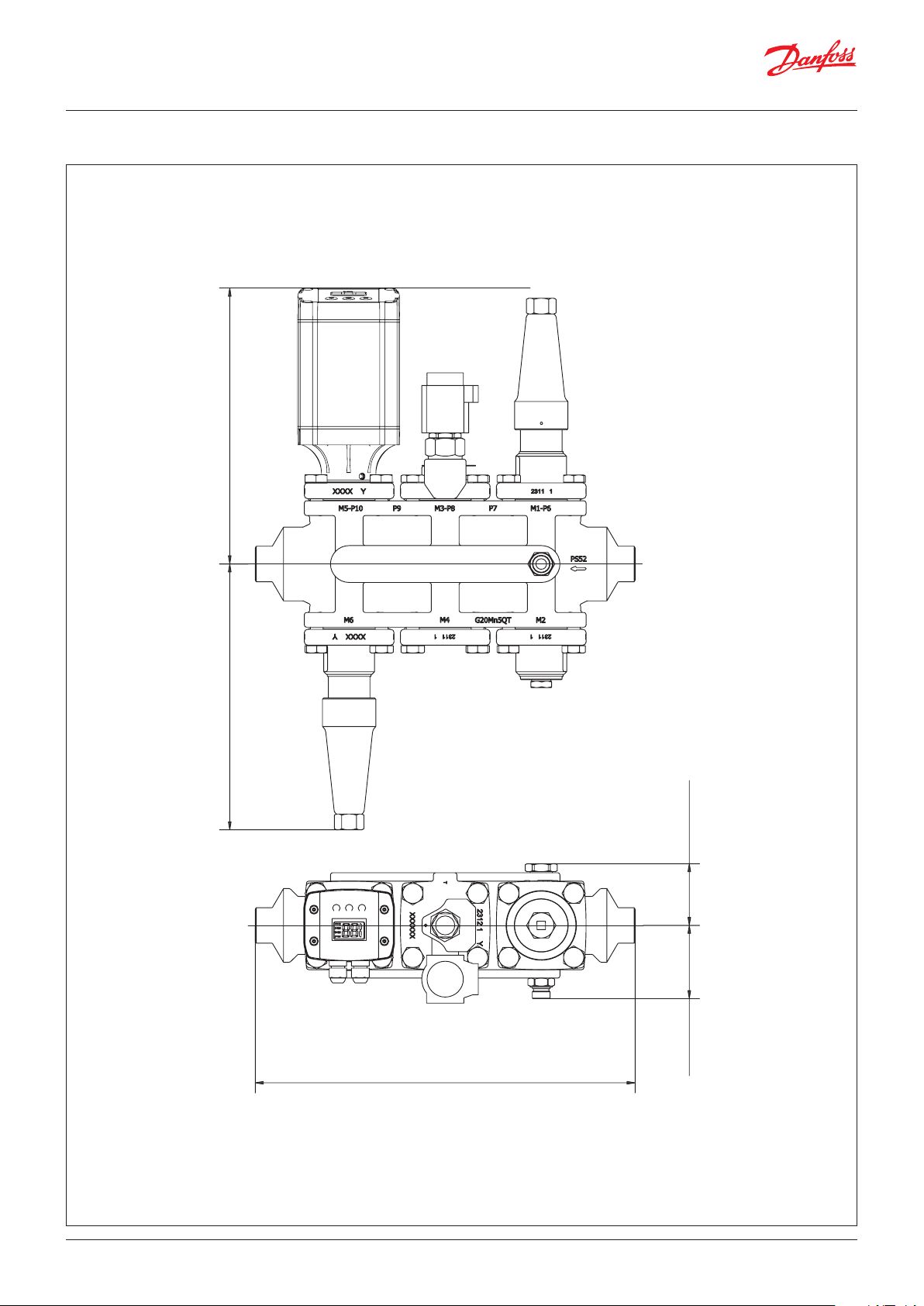

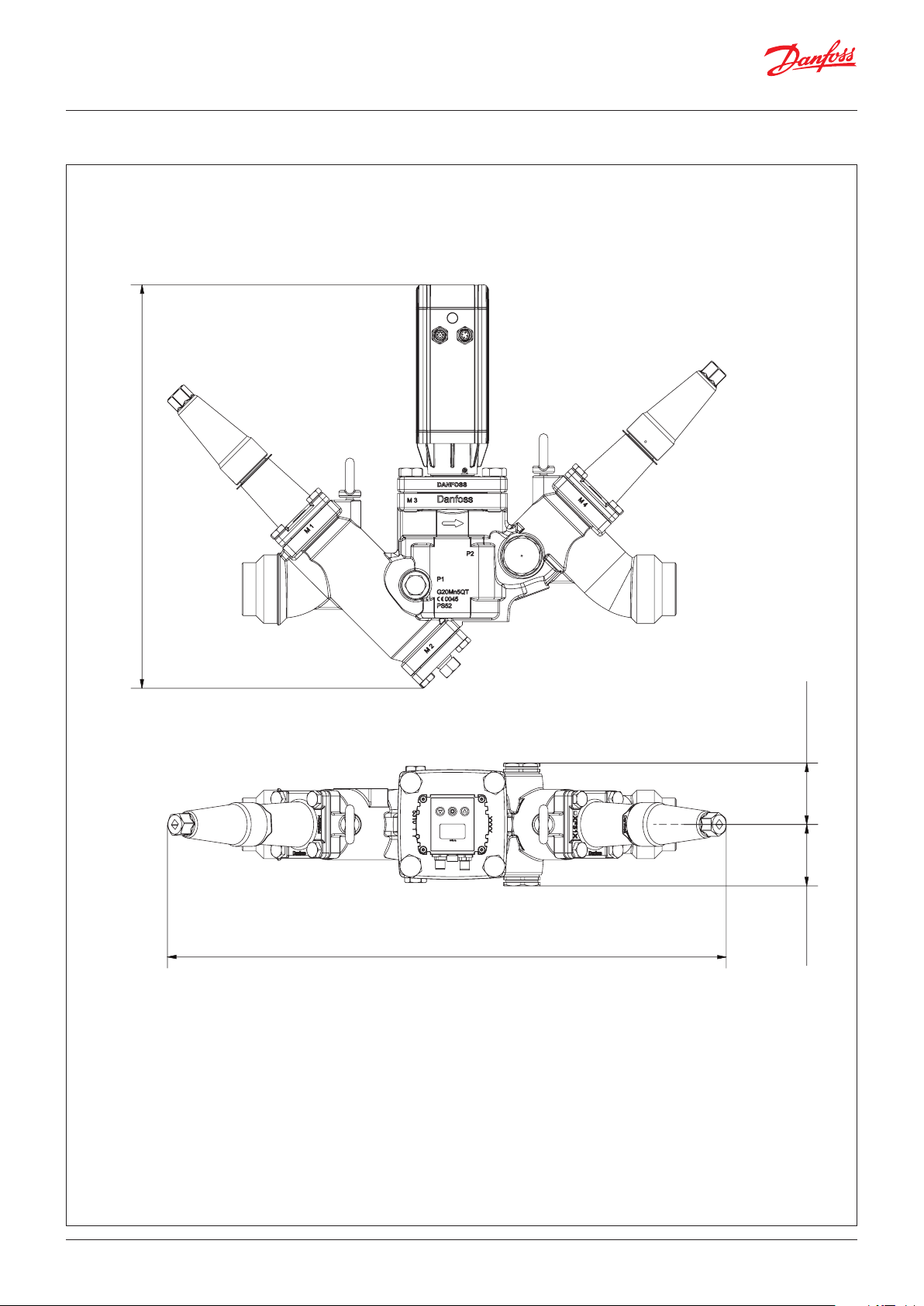

EDimensões ......................................................................................41

2 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Dados Técnicos • Refrigerantes

Aplicável em HFC, R717 (amônia) e R744 (CO₂). O uso dos blocos de válvulas ICF com hidrocarbonetos inﬂamáveis não é recomendado.

Exceção:

O ICFD é lançado para refrigerantes de amônia e CO₂. ICFD 20 – versão para amônia ICFD 20C – versão para CO₂ Aprovado apenas para aplicações terrestres.

• Faixa de temperatura Plataforma completa de ICF

-60/+120 °C (-76/+ 248 °F)

Exceções:

ICM: caso o módulo ICM seja utilizado em refrigerante líquido com uma temperatura acima de 75 °C (167 °F), entre em contato com a Danfoss. ICFD 20: -50/+50 °C (-58/+122 °F) a 28 bar (406 psig) ICFD 20C: -50/+50 °C (-58/+122 °F) a 52 bar (754 psig)

• Temperatura ambiente para ICF com ICAD:

-30/+50 °C (-22/+122 °F)

• Proteção da superfície A superfície externa é tratada com zinco-TLP, para proporcionar proteção contra corrosão, conforme EN ISO 2081:2009 A proteção adicional contra corrosão no local da instalação é recomendada.

• Pressão A ICF geral é projetada para: Pressão máxima de trabalho: 52 bar (754 psig)

ICFD 20 (Amônia): Para ICF com módulo ICFD, a pressão de trabalho máxima é de 28 bar/406 psig. Caso o sistema de refrigeração inclua um módulo ICFD 20, a pressão de teste do sistema não deverá exceder 28 bar/406 psig, a menos que o ﬂutuador do ICFD seja retirado temporariamente antes do teste.

ICFD 20C (CO₂): Para ICF com módulo ICFD 20C, a pressão de trabalho máxima é de 52 bar/754 psig. Caso o sistema de refrigeração inclua um módulo ICFD 20, a pressão de teste do sistema não deverá exceder 52 bar/754 psig, a menos que o ﬂutuador do ICFD 20C seja retirado temporariamente antes do teste.

Pressão de trabalho máx. para ICFD sem ﬂutuador: 52 bar (754 psig).

Pressão diferencial máxima:

ICFD 20: 15 bar/218 psig. Para uma pressão diferencial mais alta, entre em contato com a Danfoss ICFD 20C: 36 Bar/522 psig

Projeto

Os principais componentes do bloco de válvulas ICF são:

• Um corpo

• Um máximo de quatro ou seis módulos de funções (ICF 65 - máx. 3)

- Em todas as ICF 15 os módulos M1 e M2 estão predeﬁnidos como módulo válvula de bloqueio e módulo ﬁltro.

- Em todas as ICF 50 os módulos M1 e M2 estão predeﬁnidos como como módulo válvula de bloqueio e módulo tampa cega (preparado para ﬁltro).

- Em todas as ICF 65 o módulo M1 está predeﬁnido como módulo válvula de bloqueio

AI251686497769pt-001201 | 3

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Coropo

ICF 15-4 ICF 20-4 ICF 20-6

ICF 25-4 ICF 25-6

ICF 50-4 ICF 65-3

Módulos de funções • Módulo de drenagem de degelo

Cada corpo acomoda um máximo de quatro ou seis módulos de função, (ICF 65 máx. 3), dos seguintes tipos:

• Módulo válvula de bloqueio

• Módulo válvula de regulagem manual

• Módulo ﬁltro

• Módulo válvula solenoide

• Módulo válvula de expansão eletrônica

• Módulo operador manual

• Módulo válvula de retenção

• Módulo válvula conjugada de bloqueio e de retenção

• Módulo válvula servo operada por piloto

O projeto possibilita uma máxima capacidade e uma queda de pressão mínima, utilizando tecnologia avançada e assentos duplos oferecendo maior capacidade do que os sistemas convencionais que utilizam válvulas e componentes individuais.

O bloco de válvulas ICF é multifuncional. O bloco de válvulas ICF oferece dimensões

compactas e tempo de instalação mais curto, devido ao número reduzido de conexões de solda diretas.

Fornecido como um conjunto completo, é totalmente testado contra vazamento em alta pressão e as respectivas funções são testadas sob condições controladas em fábrica.

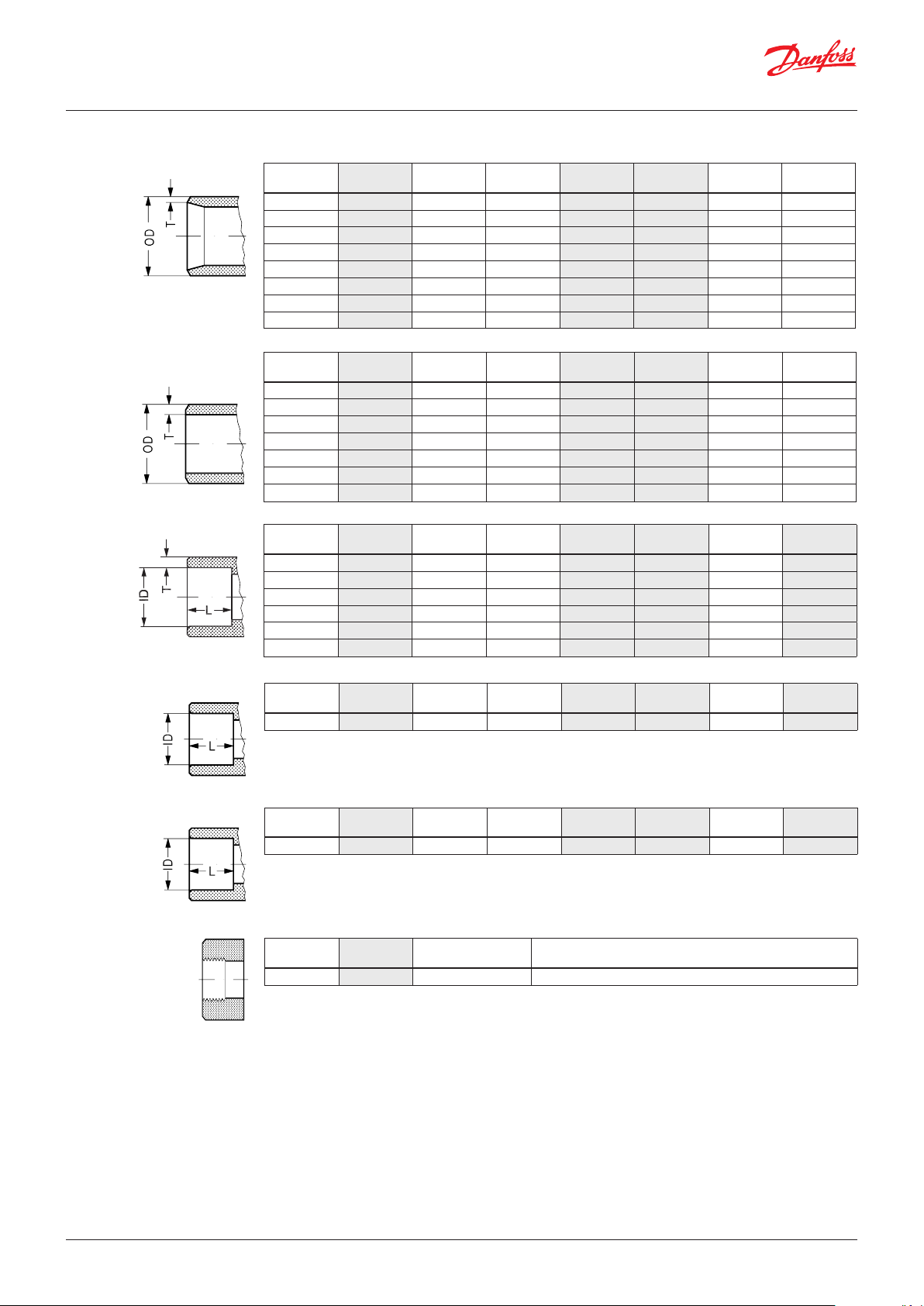

Conexões Existe uma ampla linha de tipos e tamanhos de conexões disponíveis para o bloco de válvulas ICF:

• D: Solda de topo, DIN (EN 10220)

• A: Solda de topo, ANSI (ASME B 36.10M A:

Solda de topo,

• SOC: Solda de encaixe, ANSI (B 16.11)

ANSI (ASME B 36.19 SCHEDULE 40)

SCHEDULE

• Módulo válvula operada por motor

• Módulo conexão ponta para solda

• Tampa cega

Opcional:

Os corpos são fornecidos com um número predeﬁnido de portas laterais para as seguintes opções:

• Visor de vidro

• Sensor de pressão ou temperatura

• Manômetro

• Saída lateral para dreno ou by-pass.

Aprovações

O conceito da ICF foi projetado para atender às necessidades globais de refrigeração. Para informações especíﬁcas sobre aprovações, entre em contato com a Danfoss.

Material do corpo e do módulo de função

Aço para baixa temperatura

Ao usar a tecnologia de soldagem TIG/MIG/ SMAW, é possível instalar o bloco de válvulas ICF sem a remoção prévia dos módulos de função do corpo. Se outros métodos de soldagem forem utilizados, os módulos devem ser removidos durante a soldagem.

Consulte as instruções do produto para obter mais detalhes.

80)

4 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Disposição dos módulos e das portas laterais

ICF 15-4

ICF 20-4, 25-4

ICF 20-6, 25-6

ICF 50-4

M1

P1

M2

M1

M2

M1

M2

P1/3

M3

P2

M4

M3

P2/5 P3/6

M4

M3

P2/7

M4

M3

P2/4

P4/9

M4

Fluxo em uma ICF 15-4

Fluxo em uma ICF 20-4, 25-4

Fluxo em um ICF 20-6, 25-6

M5

P5/10

M6

Fluxo em uma ICF 50-4

ICF 65-3

M1

P1/3

M2

M3

Fluxo em uma ICF 65-3

M4

P2/4

AI251686497769pt-001201 | 5

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Disposição dos módulos e das portas laterais (continuação)

Todas as ICF 15-4, DIN, ANSI e Conexões de encaixe. 2 portas laterais - lado direito a partir do sentido de ﬂuxo.

Exemplo: ICF 15-4-8 DIN

Todas as ICF 20/25-6, DIN, ANSI e Conexões de encaixe. 6 portas laterais, 3 em cada lado

3/8 pol. G para conexões DIN e ANSI 3/8 pol. NPT para conexões SOC

Rosca do plugue do dreno: Consulte a especiﬁcação do material Seção página 11 - 19

Todas as ICF 20/25-4, DIN, ANSI e Conexões de encaixe. 4 portas laterais, 2 em cada lado.

Exemplo: ICF 25-4-9 SOC

Todas as ICF 20/25-6, DIN, ANSI e Conexões de encaixe. 6 portas laterais, 3 em cada lado.

3/8 pol. G para conexões DIN e ANSI 3/8 pol. NPT para conexões SOC

Rosca do plugue do dreno: Consulte a especiﬁcação do material Seção página 11 - 19

Exemplo: ICF 20-6-5MB DIN

Todas as ICF 50-4, DIN, ANSI e Conexões de encaixe. 4 portas laterais, 2 em cada lado

3/8 pol. G para conexões DIN e ANSI 3/8 pol. Conexões NPT para SOC

M33 x 1,5 para todas as conexões

3/8 pol. G para conexões DIN 3/8 pol. Conexões NPT para SOC

Rosca do plugue do dreno: Consulte a especiﬁcação do material Seção página 11 - 19

Exemplo: ICF 20-6-2HRB SOC

Todas as ICF 65-3 DIN e conexões ANSI. 4 portas laterais, 2 em cada lado

3/8 pol. G para conexões DIN e ANSI 3/8 pol. Conexões NPT para SOC

M33 x 1,5 para todas as conexões

3/8 pol. G para conexões DIN 3/8 pol. Conexões NPT para ANSI

Exemplo: ICF 50-4 -42S50 SOC

6 | AI251686497769pt-001201

Exemplo: ICF 65-3 -43MA DIN

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Descrição dos módulos de função para ICF 15 e 20

A ICF 15 e a ICF 20 têm os mesmos módulos de função, exceto dois módulos ﬁxos M1 (válvula de bloqueio ICFS 15) e M2 (ﬁltro ICFF 15) na ICF 15.

ICFS 15 / ICFS 20

Módulo válvula de bloqueio

Este módulo tem a função de uma válvula de bloqueio, e tem uma tampa vermelha.

ICFR 20A

Módulo válvula de regulagem manual

Este módulo tem a função de uma válvula de regulagem manual, e tem uma tampa amarela.

ICFF 15/20 / ICFF 20E

Módulo ﬁltro

Este módulo funciona como um ﬁltro. ICF 15, todas as conexões:

Elemento do ﬁltro 150µ (100 mesh) 60 cm2 (9,3 pol.2) ICF 20, com conexões DIN/ANSI: Pregas 150µ (100 mesh) 45 cm2 (7,0 pol.2)

ICF 20 com conexões de SOC (ICFF 20E): Pregas 150µ (100 mesh) / 160 cm2 (24,8 pol.2)

ICFE 20

Módulo válvula solenoide

Este módulo tem a função de uma válvula solenoide normalmente fechada para controlar o ﬂuxo de refrigerante.

ICFA 20

Módulo válvula de expansão eletrônica

Este módulo tem a função de uma válvula de expansão eletrônica com modulação por largura de pulso (PWM).

ICFS 15/ICFS 20 ICFR 20A

ICFF 15/20 / ICFF 20E

ICFE 20 / ICFA 20

ICFC 20 / ICFC 20P1

ICFC

Módulo da válvula de retenção padrão.

ICFC 20P1

Módulo da válvula de retenção carregada Pressão de abertura de aprox. 0,5 bar, ﬁcando totalmente aberta a 0,7 bar.

ICFN 20

Módulo válvula conjugada de bloqueio e de retenção

Este módulo tem a função de uma válvula de bloqueio e retenção combinadas e tem uma tampa verde.

ICM 20-A, B ou C

Módulo válvula operada por motor

Este módulo é uma válvula acionada por motor de passo digital para ativação/desativação e controle de modulação do ﬂuxo de refrigerante.

ICF 15 e ICF 20

ICFC 20

ICFN 20

ICM 20-A, B or C

ICFO 20

Módulo operador manual

Este módulo facilita a abertura manual da válvula solenoide (tipo ICFE).

ICFE 20H

Módulo válvula solenoide com operador manual integrado

Este módulo tem a função de uma válvula solenoide normalmente fechada para controlar o ﬂuxo de refrigerante.

ICFD 20 / ICFD 20C

Módulo de válvula operada por ﬂutuador. Esse módulo abre para ﬂuxo de líquido quando o ﬂutuador é elevado pelo nível de líquido interno.

ICFD 20 – versão para amônia ICFD 20C – versão para CO₂

ICFO 20

ICFE 20H

ICFB 20

Tampa cega

Isto proporciona uma cobertura cega para portas de módulos não utilizados.

ICFW 20

Módulo conexão para solda 20 DIN ou ¾" SOC

Este módulo é usado para a conexão do dreno, durante o degelo por gás quente - no caso de alta capacidade.

Observação:

Em cerca de 10% da máxima vazão mássica do ICFE 20H, a pressão diferencial corresponde a cerca de 0,07 bar / 1 psi. Nestas condições, a ICFE 20H começará a se abrir. Quando o diferencial de pressão for no mínimo 0,2 bar / 2,9 psi, a ICFE 20H estará 100% aberta.

ICFB 20

ICFW 20

AI251686497769pt-001201 | 7

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Descrição dos módulos de função para ICF 25

ICFS 25

Módulo válvula de bloqueio

Este módulo tem a função de uma válvula de bloqueio, e tem uma tampa vermelha.

ICFC 25

Módulo válvula de retenção

Este módulo tem a função de uma válvula de retenção.

ICFC 25

ICFN 25

Módulo válvula conjugada de bloqueio e de retenção

Este módulo tem a função de uma válvula de bloqueio e retenção combinadas e tem uma tampa verde.

ICFN 25

ICFS 25

ICFR 25, A ou B

Módulo válvula de regulagem manual

Este módulo tem a função de uma válvula de regulagem manual, e tem uma tampa amarela.

ICFF 25 / ICFF 25E

Módulo ﬁltro

Este módulo funciona como um ﬁltro. Tamanho de ﬁltro:

ICF com conexões DIN e ANSI (ICFF 25): Pregas 150µ (100 mesh) 160 cm2 (24,8 pol.2)

ICF com conexões de SOC (ICFF 25E): Prega 150µ (100 mesh) / 330 cm2 (51,2 pol.2)

ICFE 25

Módulo válvula solenoide

Este módulo tem a função de uma válvula solenoide normalmente fechada para controlar o ﬂuxo de refrigerante.

Ele possui uma função de operador manual integrada.

ICF 25

ICFR 25

ICFF 25 / ICFF 25E

ICFE 25

ICM 25-A ou B

Módulo válvula operada por motor

Este módulo é uma válvula acionada por motor de passo digital para ativação/ desativação e controle de modulação do ﬂuxo de refrigerante.

ICFW 25

Módulo conexão para solda 25 DIN ou 25 (1") SOC

Este módulo é usado para a conexão do dreno, durante o degelo por gás quente - no caso de alta capacidade.

ICM 25-A ou B

ICFW 25

Observação:

Em cerca de 10% da máxima vazão mássica do ICFE 25, a pressão diferencial corresponde a aproximadamente 0,07 bar / 1 psi. Nestas condições, a ICFE 25 começará a se abrir.

Quando o diferencial de pressão for de no mínimo 0,2 bar / 2,9 psi, a ICFE 25 estará 100% aberta.

ICFB 25

Tampa cega

Isto proporciona uma cobertura cega para portas não utilizadas do módulo.

ICFB 25

8 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Descrição dos módulos de função para ICF 50 e ICF 65

SVA-S 50 / SVA 65

Módulo válvula de bloqueio

Este módulo tem a função de uma válvula de bloqueio, e tem uma tampa vermelha.

SVA-S 50 / SVA 65

REG-SB 50 / REG-SB 65

Módulo válvula de regulagem manual

Este módulo tem a função de uma válvula de regulagem manual, e tem uma tampa amarela.

REG-SB 50 / REG-SB 65

ICFB 50

Tampa cega

Preparado para inserto de ﬁltro (ver abaixo).

ICFB 50

ICS 50 / ICS 65

Módulo válvula operada por piloto

Este módulo tem a função de uma válvula operada por piloto para ativação/desativação e controle de modulação do ﬂuxo de refrigerante.

Todos os módulos ICS são versões de 3 pilotos. São fornecidos com dois plugues de vedação (A) e um plugue de vedação (B).

Os insertos ICS 50 e 65 estão disponíveis em diferentes capacidades:

ICS 50: ICS 65:

ICS 50 ICS 65 ICS 50-32 ICS 65-40 ICS 50-40 ICS 80

ICM 50 / ICM 65 - A ou B

Módulo válvula operada por motor

Este módulo é uma válvula acionadora por motor de passo digital para ativação/ desativação e controle de modulação do ﬂuxo de refrigerante.

ICF 50 e ICF 65

ICS 50 / ICS 65

FIA 50 (opcional)

Inserto do ﬁltro

Por favor, faça o pedido do inserto e elemento do ﬁltro FIA 50 do programa de peças FIA. Para mais informações consulte a folha de dados para ﬁltros FIA.

Elementos disponíveis: Consulte abaixo.

Filtro

Inserto

100µ

150 mesh

148H3157 148H3130 148H3138 148H3144 148H3179 148H3184 148H3189

Filtro

Inserto

150µ

100 mesh

Filtro

Inserto

250µ

72 mesh

Filtro

Inserto

500µ

38 mesh

100 mesh

Filtro de

pregas Inserto

150µ

FIA 50

Filtro de

pregas Inserto

250µ

72 mesh

Filtro de

pregas Inserto

500µ

38 mesh

ICLX 50 / ICLX 65

Módulo válvula solenoide de 2 estágios

Esse módulo tem a função de uma válvula solenoide normalmente fechada a gás para controlar o ﬂuxo de refrigerante. Ele possui uma função de operador para abertura manual integrada. O ICLX é utilizado em linhas de sucção para abertura em 2 etapas após o descongelamento por gás quente.

ICSH 50/ICSH 65

Módulo de válvula solenoide de 2 estágios

Este módulo tem a função de uma válvula solenoide normalmente fechada para controlar o ﬂuxo de refrigerante. Ele possui uma função de operador para abertura manual integrada. O ICSH é utilizado na tubulação de gás quente para a abertura, em 2 etapas, do ﬂuxo do descongelamento por gás quente para o evaporador.

ICM 50 / ICM 65 - A ou B

ICLX 50 / ICLX 65

ICSH 50 / ICSH 65

AI251686497769pt-001201 | 9

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Especiﬁcação do material

Corpo da ICF

ICF 15-4

Pos. Peça Material EN* ASTM** JIS **

1 Corpo Aço P285QH,

ICF 20-4, 25-4

ICF 20-6, 25-6

1

10222-4

1

LF2, A350

Pos. Peça Material EN* ASTM** JIS **

1 Corpo Aço fundido para

ICF 50-4

baixa temperatura

1

ICF 65-3

Pos. Peça Material EN* ASTM** JIS **

1 Corpo Aço fundido para

baixa temperatura

1

G20Mn5QT EN 10213-3

LCC, A352

SCPL1, G5151

* EN: Padrão de Design Primário ** ASTM, JIS: Padrão de material equivalente

10 | AI251686497769pt-001201

Danfoss

27H245_10-2014

6

3

2

1

5

8

7

4

Danfoss

27H244 10-2014

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Especiﬁcação do material

(continuação)

Módulo válvula de bloqueio ICFS 15

Módulo válvula de bloqueio ICFS 20

Pos. Peça Material EN* ASTM** JIS **

1 Tampa, Flange

em aço

2 Tampa, Inserto Aço 11SMn30

3 Eixo Aço inoxidável X8CrNiS18-9

4 Cone Aço 11SMn30

5 Sobreposta de

vedação

6 Arruela de vedação Alumínio

7 Parafusos Aço inoxidável A2-70 Tipo 308 A2-70

8 Gaxeta Fibra,

Pos. Peça Material EN* ASTM** JIS **

1 Eixo Aço inoxidável X8CrNiS 18-9

2 Peça roscada Aço inoxidável X8CrNiS 18-9

3 Gaxeta-AL

Refrig. gaxeta

4 Tampa Aço S235JRG2

5 Parafuso de cabeça

sextavada M10 × 25

6 Flange Aço fundido para baixa

7 Gaxeta Cloropreno

Aço G20Mn5QT, 10213-3

Aço inoxidável X8CrNiS18-9

Sem amianto

Aço inoxidável A2-70

temperatura

(Neoprene)

P285QH+QT, 10222-4 P275NL, 10028-3

10087

10088

10087

10088

EN 10088

AL99 liga n. º 1200 DIN 1712 BL.3

EN 10025

EN 24017

G20Mn5QT EN 10213-3

LCC, A352 LF2, A350

AISI 1213 Tipo 2

R 683/9

AISI 303 Tipo 17

683/13

AISI 1213 Tipo 2

R 683/9

AISI 303 Tipo 17

683/13

G4303 G4304

AL1200

A283 G3101

A320 A2-70

A352 G5152

Módulo ﬁltro ICFF 15 (elemento do ﬁltro 150μ (100 mesh) 60 cm2 (9,3 pol.2)

Pos. Pe ça Material EN* ASTM** JIS **

1 Filtro Aço inoxidável

2 Flange da tampa Aç o G20Mn5QT,

3 Parafuso Aço inoxidável A2-70 Tipo 308 A2-70

4 Tampa ICFF 15 Aço S355J2+N

5 Gaxeta plana Fibra, sem amianto

6 Plugue

1

/4” para solda de topo RG NPT 3/8” para solda de encaixe

7 Gaxeta - junta de

metal

8 Mola ondulada Aço

Aço 11SMnPb30

Alumínio

10213-3 P285QH+QT, 10222-4 P275NL, 10028-3

1.0570 / 1.0577 EN 10025-2

LCC, A352

LF2, A350

ASTM A572-50

Módulo ﬁltro ICFF 20

Pos. Pe ça Material EN* ASTM** JIS **

1 Gaxeta AL 99 F11 2 Tampa Aço S235JRG2

3 Parafuso de cabeça

sextavada M10 × 25

4 Flange Aço fundido para baixa

5 Gaxeta Cloropreno

* EN: Padrão de Design Primário ** ASTM, JIS: Padrão de material equivalente

6 Elemento ﬁltrante Aço inoxidável

7 Plugue Aço 8 Plugue

1

/4" para solda de topo RG NPT 3/8" para solda de encaixe

Aço inoxidável A2-70

temperatura

(Neopreno)

150µ

Aço inoxidável A2-70

EN 10025

EN 24017

G20Mn5QT EN 10213-3

1.4301 A304 SUS304

EN 24017

A283 G3101

A320 A2-70

A352 G5152

A320 A2-70

AI251686497769pt-001201 | 11

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Especiﬁcação do material

(continuação)

Módulo ﬁltro estendido ICFF 20E

Módulo válvula solenoide ICFE 20

Módulo válvula solenoide ICFE 20H

Pos. Pe ça Material EN* ASTM** JIS **

1 Plugue de proteção

contra sujeira

2 Tampa Aço 11SMn30

3 Parafuso de cabeça

sextavada M12x80

4 Flange Aço P285QH:

5 Gaxeta Cloropreno

6 Elemento ﬁltrante Aço inoxidável

7 Plugue 3/8" NPT Aço 11SMn30

8 Adaptador de ﬁltro Aço 11SMn30

Pos. Pe ça Material EN* ASTM** JIS **

1 Tubo da armadura Aço inoxidável X2CrNi19-11

2 Porca do tubo da

armadura

3 Flange Aço fundido para baixa

4 Gaxeta Cloropreno

5 Parafuso de Cabeça

sextavada M10 × 25

6 Assento Polímero de alta

Pos. Pe ça Material EN* ASTM** JIS **

1 Pistão Aço 11SMn30 EN

2 Assento Teﬂon

3 Anel do pistão

4 Cilindro da tampa Aço P285QH

5 Operador manuall Aço

6 Tubo da armadura Aço inoxidável X2CrNi19-11

7 Porca do tubo da

armadura

8 Gaxeta Cloropreno (Neoprene)

Aço 11SMn30

Aço inoxidável A2-70

(Neopreno)

250µ

Aço inoxidável X8CrNiS18-9

temperatura

(Neopreno

Aço inoxidável A2-70

densidade

Aço inoxidável X2CrNi19-11

EN 10087

EN 1515-1

EN 10222-4 G20Mn5QT EN 10213-3

1.4301 A304 SUS304

EN 10087

EN 10088

G20Mn5QT EN 10213-3

EN 24017

EN 10025

EN 10222

EN10028

EN10216

Série 1213 A29

Série B8 A320

LF2 - A350 LCC, A352

Série 1213 A29

A352 G5152

A320 A2-70

A350 G3205

A320 A2-70

G4804

A2-70 B1054

SFL2 G3205 SCPL1, G5152

G4804

* EN: Padrão de Design Primário ** ASTM, JIS: Padrão de material equivalente

Módulo operador manual ICFO 20

Pos. Pe ça Material EN* ASTM** JIS **

1 Tampa de vedação Aço tratamento super-

2 Porca de spbreposta Aço DIN 1651 9SM n28

3 Gaxeta da tampa de

vedação

4 Anel de vedação Teﬂon PTFE PTFE PTFE 5 Gaxeta de borracha Borracha de cloro-

6 Eixo Aço inoxidável X8CrNiS 18-9

7 Parafuso de cabeça

sextavada

M10 × 25

8 Flange Aço fundido para

Nylon Poliamida A6Poliamida

preno

Aço inoxidável A2-70

baixa temperatura

ﬁcial DIN 16519SMn28 TLP tratamento

Tratamento de superfície em zinco cromado

CR CR CR

EN 10088

EN 24017

EN10222-4 P285QH

1213 (SAE) SUM 22

PA6

G4303 G4304

A320 A2-70

Poliamida PA6

SUS 303

12 | AI251686497769pt-001201

60N9029

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Especiﬁcação do material

(continuação)

* EN: Padrão de Design Primário ** ASTM, JIS: Padrão de material equivalente

Módulo válvula de regulagem manual ICFR 20

Pos. Pe ça Material EN* ASTM** JIS **

1 Eixo Aço inoxidável X8CrNiS 18-9

2 Peça roscada Aço inoxidável X8CrNiS 18-9

3 Gaxeta-AL AL99 liga n. º

4 Tampa Aço S235JRG2

5 Parafuso de cabeça

sextavada M10 × 25

6 Flange Aço fundido para baixa

7 Gaxeta Cloropreno

8 Assento Polímero de alta

Módulo válvula de expansão eletrônica ICFA 20

Pos. Pe ça Material EN* ASTM** JIS **

1 Tubo da armadura Aço inoxidável X2CrNi19-11

2 Porca do tubo da

armadura

3 Parafuso de cabeça

sextavada M10 × 25

4 Flange Aço fundido para baixa

5 Gaxeta Cloropreno

6 Adaptador Aço

Módulo válvula de retenção ICFC 20

Pos. Pe ça Material EN* ASTM** JIS **

1 Tampa Aço S235JRG2 A283 G3101

2 Parafuso de cabeça

sextavada M10 × 25

3 Flange Aço fundido para baixa

4 Gaxeta Cloropreno (Neopreno)

Módulo válvula de retenção ICFC 20P1

Pos. Pe ça Material EN* ASTM** JIS**

Danfoss

1 Tampa Aço S235JRG2 A283 G3101

2 Parafuso de cabeça

sextavada M10 × 25

3 Flange Aço fundido para baixa

4 Gaxeta Cloropreno

5 Assento Polímero de alta

Módulo válvula conjugada de bloqueio e de retenção ICFN 20

Pos. Pe ça Material EN* ASTM** JIS **

1 Eixo Aço inoxidável X8CrNiS 18-9

2 Peça roscada Aço inoxidável X8CrNiS 18-9

3 Gaxeta-AL AL99 liga n. º

4 Tampa Aço S235JRG2

5 Parafuso de cabeça

sextavada M10 × 25

6 Flange Aço fundido para baixa

7 Gaxeta Cloropreno

Módulo válvula operada por motor ICM 20-A, 20-B ou 20-C

Pos. Pe ça Material EN* ASTM** JIS **

1 Adaptador Aço inoxidável X5CrNi18-10

2 Parafuso de cabeça

sextavada M10 × 50

3 O-ring Cloropreno

4 Tampa Aço fundido para baixa

5 Gaxeta Cloropreno

6 Assento Polímero de alta

EN 10088

1200 DIN 1712 BL.3

Aço inoxidável A2-70

temperatura

(Neopreno)

densidade

Aço inoxidável X8CrNiS18-9

Aço inoxidável A2-70

temperatura

(Neopreno)

Aço inoxidável A2-70

temperatura

Aço inoxidável A2-70

temperatura

(Neopreno)

densidade

Aço inoxidável A2-70

temperatura

(Neopreno)

Aço inoxidável A2-70

temperatura

(Neopreno)

densidade

EN 10025

EN 24017

G20Mn5QT EN 10213-3

EN 10088

EN 24017

G20Mn5QT EN 10213-3

EN 24017

G20Mn5QT EN 10213-3

EN 24017

G20Mn5QT EN 10213-3

EN 10088

1200 DIN 1712 BL.3

EN 10025

EN 24017

G20Mn5QT EN 10213-3

EN 10088

EN 24014

G20Mn5QT EN 10213-3

G4303 G4304

A283 G3101

A320 A2-70

A352 G5152

A320 A2-70

A352 G5152

A320 A2-70

A352 AG5152

A320 A2-70

A352 AG5152

G4303 G4304

A283 G3101

A320 A2-70

A352 G5152

A240 G4303

A320 A2-70

A352 G5152

G4304

AI251686497769pt-001201 | 13

1

78109135

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Especiﬁcação do material

(continuação)

ICFD 20 / ICFD 20C módulo de degelo

11 2 3 4

6 12

Módulo tampa cega ICFB 20

Pos. Pe ça Material EN* ASTM** JIS **

1 Conector de entrada Aço S235JR

2 Conector de entrada

do o-ring

3 Corpo da Válvula Ferro Fundido EN - GJS- 400- 18-LT

4 Parafuso de cabeça

sextavada M10x3

5 Porca de união Aço Inoxidável X8CrNiS18-9

6 Parafuso de cabeça

sextavada M10x35

7 Flutuador Aço Inoxidável ICFD 20 : AISI 316

8 Corpo do Flutuador Aço Inoxidável S355J2+N

9 Plugue de dreno ¼” G Aço 11SMnPb30

10 Haste do Flutuador Aço S235JR

Danfoss

27H576_06-2017

11 Anel Oring Cloropreno

12 Junta Fibra, sem amianto

13 Junta do Plug do

Dreno

Pos. Pe ça Material EN* ASTM** JIS **

1 Parafuso de cabeça

sextavada M10 × 25

2 Flange Aço fundido para

3 Gaxeta Cloropreno

Cloropreno

Aço Inoxidável A2-70

(Neoprene)

AL 99F11

Aço Inoxidável A2-70

baixa temperatura

(Neopreno)

EN 10025 - 2

EN 1563

EN 24017

EN 10088-3

EN 24017

ICFD 20C : AISI 304

EN 10025-2

EN 10087

EN 10025 - 2

EN 24017

G20Mn5QT EN 10213-3

A283 G3101

A320 A2-70

AISI303 SUS303

A320 A2-70

A572-50 SM490YB

A283 G3101

A320 A2-70

A352 G5152

Módulo conexão para solda ICFW 20, 20 DIN ou ¾" SOC

Pos. Pe ça Material EN* ASTM** JIS **

1 Parafuso de cabeça

sextavada M10 × 25

2 Flange Aço fundido de baixa

3 Gaxeta Cloropreno

4 Conexão para solda Aço S355J2+N

Aço Inoxidável A2-70

temperatura

(Neopreno)

EN 24017

G20Mn5QT EN 10213-3

EN 10025-2

A320 A2-70

A352 G5152

A572-50 G3106

SM49

* EN: Padrão de Design Primário ** ASTM, JIS: Padrão de material equivalente

14 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Especiﬁcação do material

(continuação)

Módulo válvula de bloqueio ICFS 25

Módulo ﬁltro ICFF 25

Pos. Pe ça Material EN* ASTM** JIS **

1 Eixo Aço inoxidável X8CrNiS 18-9

2 Peça roscada Aço inoxidável X8CrNiS 18-9

3 O-ring Cloropreno

4 Tampa Aço S355J2+N

5 Parafuso de cabeça

sextavada M12 × 30

6 Flange Aço fundido para baixa

7 Gaxeta Fibra sem amianto

Pos. Pe ça Material EN* ASTM** JIS **

1 Al. Gaxeta AL 99 F11

2 Tampa Aço S355J2+N

3 Parafuso de cabeça

sextavada M12 × 30

4 Flange Aço fundido para baixa

5 Gaxeta Fibra sem amianto

6 Elemento ﬁltrante

7 Plugue 1/4" para solda

de topo RG NPT 3/8" para solda de encaixe

Aço inoxidável A2-70

temperatura

Aço inoxidável A2-70

temperatura

Aço inoxidável 150µ

Aço inoxidável A2-70

EN 10088

1.0570 / 1.0577 EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

1.0570 / 1.0577 EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

1.4301 A304 SUS304

EN 24017

ASTM A572-50

A320 A2-70

A352 G5152

ASTM A572-50

A320 A2-70

A352 G5152

A320 A2-70

G4303 G4304

Módulo ﬁltro estendido ICFF 25E

Módulo válvula solenoide ICFE 25

Pos. Pe ça Material EN* ASTM** JIS **

1 Plugue de proteção

contra sujeira

2 Tampa Aço S355J2+N

3 Parafuso de cabeça

sextavada M12x140

4 Flange Aço P285QH:

5 Gaxeta Fibra sem amianto

6 Elemento ﬁltrante

7 Plugue 3/8" NPT

Pos. Pe ça Material EN* ASTM** JIS **

1 Tubo da armadura Aço inoxidável X2CrNi19-11

2 Porca do tubo da

armadura

3 Tampa Aço fundido para baixa

4 Gaxeta Fibra sem amianto

5 Parafuso de Cabeça

sextavada M10 × 25

6 Assento Polímero de alta

Aço 11SMn30

Aço inoxidável A2-70

Aço inoxidável 250µ

Aço 11SMn30

Aço inoxidável X8CrNiS18-9

temperatura

Aço inoxidável A2-70

densidade

EN 10087

1.0570 / 1.0577 EN 10025-2

EN 1515-1

EN 10222-4 G20Mn5QT EN 10213-3

1.4301 A304 SUS304

EN 10087

EN 10088

G20Mn5QT EN10213-3

EN 24017

Série 1213 A29

ASTM A572-50

Série B8 A320

LF2 - A350 LCC, A352

Série 1213 A29

A352 G5152

A320 A2-70

G4804

A2-70 B1054

SFL2 G3205 SCPL1, G5152

A29

* EN: Padrão de Design Primário ** ASTM, JIS: Padrão de material equivalente

AI251686497769pt-001201 | 15

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Especiﬁcação do material

(continuação)

Módulo válvula de regulagem manual ICFR 25, A ou B

Pos. Pe ça Material EN* ASTM** JIS **

1 Eixo Aço inoxidável X8CrNiS 18-9

2 Peça roscada Aço inoxidável X8CrNiS 18-9

3 O-ring Cloropreno

4 Tampa Aço S355J2+N

5 Parafuso de cabeça

sextavada M12 × 30

6 Flange Aço fundido para baixa

7 Gaxeta Fibra sem amianto

8 Assento Polímero de alta

Módulo válvula de retenção ICFC 25

Pos. Pe ça Material EN* ASTM** JIS **

1 Tampa Aço S355J2+N

2 Parafuso de cabeça

sextavada M12 × 30

3 Flange Aço fundido para baixa

4 Gaxeta Fibra sem amianto

EN 10088

1.0570 / 1.0577

Aço inoxidável A2-70

temperatura

densidade

Aço inoxidável A2-70

temperatura

EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

1.0570 / 1.0577 EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

G4303 G4304

ASTM A572-50

A320 A2-70

A352 G5152

ASTM A572-50

A320 A2-70

A352 AG5152

Módulo válvula conjugada de bloqueio e retenção ICFN 25

Pos. Pe ça Material EN* ASTM** JIS **

1 Eixo Aço inoxidável X8CrNiS 18-9

2 Peça roscada Aço inoxidável X8CrNiS 18-9

3 O-ring Cloropreno

4 Tampa Aço S355J2+N

5 Parafuso de cabeça

sextavada M12 × 30

6 Flange Aço fundido para baixa

7 Gaxeta Fibra sem amianto

Módulo válvula operada por motor ICM 25-A ou B

Pos. Pe ça Material EN* ASTM** JIS **

1 Adaptador Aço inoxidável X5CrNi18-10

2 Parafuso de cabeça

sextavada M12 × 30

3 O-ring Cloropreno

4 Tampa Aço fundido para baixa

5 Gaxeta Fibra sem amianto

6 Assento Polímero de alta

EN 10088

1.0570 / 1.0577

Aço inoxidável A2-70

temperatura

Aço inoxidável A2-70

temperatura

densidade

EN 10025-2

EN 24017

G20Mn5QT EN 10213-3

EN 10088

EN 24014

G20Mn5QT EN 10213-3

G4303 G4304

ASTM A572-50

A320 A2-70

A352 G5152

A240 G4303

A320 A2-70

A352 G5152

G4304

* EN: Padrão de Design Primário ** ASTM, JIS: Padrão de material equivalente

16 | AI251686497769pt-001201

148B323_09-2015

10

148B324_09-2015

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Especiﬁcação do material

(continuação)

Módulo tampa cega ICFB 25

Pos. Pe ça Material EN* ASTM** JIS **

1 Parafuso de cabeça

2 Flange Aço fundido para

3 Gaxeta Fibra sem amianto

Módulo conexão para solda ICFW 25, 25 DIN ou 25 (1”) SOC

Pos. Pe ça Material EN* ASTM** JIS **

1 Parafuso de cabeça

2 Flange Aço fundido para

3 Gaxeta Fibra sem amianto

4 Conexão para solda Aço S355J2+N

Módulo válvula de bloqueio SVA-S 50 / SVA-S 65

Pos. Peça Material EN* ASTM**

1 Eixo Aço inoxidável X8CrNiS18-9

Danfoss

1

2

3

4

5

6

7

8

2 Junta para tampa Nylon

3 Sobreposta de

4 Anel de Teﬂon com

5 Arruela de vedação Alumínio

6 Tampa Aço P285QH+QT,

7 Parafusos Aço inoxidável A2-70 Tipo 308

8 Gaxeta Fibra, sem amianto

9 Cone Aço 11SMn30

10 Mola de disco Aço

sextavada M10 × 25

vedação

efeito de mola

Aço Inoxidável A2-70

baixa temperatura

Aço Inoxidável A2-70

baixa temperatura

Aço inoxidável X8CrNiS18-9

PTFE

EN 24017

G20Mn5QT EN 10213-3

EN 24017

G20Mn5QT EN 10213-3

EN 10025-2

10088

EN 10222-4

10087

A320 A2-70

A352 G5152

A320 A2-70

A352 G5152

A572-50 G3106

SM49

AISI 303

LF2, A350

AISI 1213

* EN: Padrão de Design Primário ** ASTM, JIS: Padrão de material equivalente

9

Módulo válvula de regulagem manual REG-SB 50 / REG-SB 65

Pos. Peça Material EN* ASTM**

1 Eixo Aço inoxidável X8CrNiS 18-9, 17440 AISI 303

1

Danfoss

2

3

4

5

6

7

8

9

2 Junta para tampa Nylon

3 Sobreposta de

vedação

4 Anel de Teﬂon com

efeito de mola

5 Arruela de vedação Alumínio

6 Tampa Aço P285QH+QT,

7 Parafusos Aço inoxidável A2-70 Tipo 308

8 Gaxeta Fibra, sem amianto

9 Mola de disco Aço

10 Cone Aço

Aço Inoxidável X8CrNiS 18-9, 10088 AISI 303

PTFE

10222-4

LF2 A350

AI251686497769pt-001201 | 17

1

2

4

3

5

1

2

3

5

6

27H328_09-2015

4

Danfoss27H329_09-2015

1

2

3

4

6

7

5

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Especiﬁcação do material

(continuação)

Módulo tampa cega ICFB 50

Pos. Pe ça Material EN* ASTM** JIS **

1 Gaxeta Fibra sem amianto

2 Flange Aço fundido para

3 Parafuso de cabeça

sextavada M10 × 25

Módulo válvula operada por piloto ICS 50 / ICS 65

Pos. Peça Material EN* ASTM**

1 Parafusos Aço inoxidável A2-70, EN 1515-1 Série B8 A320

2 Tampa Aço de baixa tem-

3 Gaxeta Fibra, sem amianto

4 Pistão Aço

5 Placa da válvula PTFE

Módulo válvula operada por motor ICM 50 / ICM 65

Pos. Peça Material EN* ASTM**

1 Adaptador Aço inoxidável X5CrNi18-10

2 Parafusos Aço inoxidável A2-70, EN 1515-1 Série B8 A320

3 Tampa Aço de baixa tem-

4 Gaxeta Fibra, sem amianto

5 Pistão Aço

6 Placa da válvula PTFE

baixa temperatura

Aço Inoxidável A2-70

peratura

G20Mn5QT EN 10213-3

EN 24017

G20Mn5QT EN 10213-3 P285QH+QT, EN 10222-4

EN 10088

G20Mn5QT EN 10213-3

A352 G5152

A320 A2-70

LCC A352 LF2, A350

A240

LCC A352

Danfoss

Módulo válvula solenoide de 2 estágios ICLX 50 / ICLX 65

Pos. Peça Material EN* ASTM**

1 Piloto EVM N0

2 Piloto EVM NC

3 Tampa Aço de baixa tem-

4 Mola Aço inoxidável

5 Gaxeta Fibra, sem amianto

6 Pistão principal Aço

7 Placa do assento

principal

* EN: Padrão de Design Primário ** ASTM, JIS: Padrão de material equivalente

18 | AI251686497769pt-001201

peratura

PTFE

P285QH, EN 10222-4

LF2, A350

1

2

3

6

7

5

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Material speciﬁcation

(continued)

* EN: Padrão de Design Primário ** ASTM, JIS: Padrão de material equivalente

Seleção de número de código

Módulo válvula solenoide de 2 estágios ICSH 50 / ICSH 65

Pos. Peça Material EN* ASTM**

1 Piloto EVM NC

2 Piloto EVM NC

Danfoss

27H617_09-2017

3 Tampa Aço de baixa tem-

4 Mola Aço inoxidável

5 Gaxeta Fibra, sem amianto

6 Pistão principal Aço

7 Placa do assento

4

principal

peratura

PTFE

P285QH, EN 10222-4

LF2, A350

Para determinar o bloco de válvulas ICF correto, siga os passos de 1 a 5.

Passo 1 Determinar as necessidades da aplicação e de função:

– Linha: Líquido bombeado, Injeção de líquido, Degelo por gás quente,

Líquido DX, Linha de retorno etc. – Controle: Válvula solenoide com liga/desliga, válvula motorizada – Degelo Elétrico ou gás quente

Determine o número de referência de aplicação do item acima (consulte as página 24):

Etapa 2 Critérios de seleção (Utilize o software de cálculo da ICF)

Faça o download do software em:

http://refrigerationandairconditioning.danfoss.com/support-center/apps-and-software/coolselector/

– Refrigerante – Capacidade – Temperatura – Taxa de recirculação

Determine o bloco de válvulas necessário do item acima, por exemplo: ICF 20 completa com ICM 20-C

Etapa 3 Estabeleça tamanhos e tipo de conexão

– Solda de topo DIN, solda de topo ANSI ou solda SOC – 15 ( ½ " ), 20 (¾ pol. ), 25 (1 pol. ), 32 (1 ¼ pol.) ou , 40 (1½ pol. ), 50 (2 pol. ), 65 (2½ pol.)

ou 80 (3 pol.)

Etapa 4 Estabeleça o número de código

(consulte as páginas de 25 a 37)

AI251686497769pt-001201 | 19

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Exemplo de aplicação: Linha de alimentação de líquido

É necessária uma combinação de válvulas on/oﬀ para um evaporador inundado, que opera segundo sinal de um termostato e com degelo elétrico. É necessário operador manual para a válvula solenoide. É mostrada aqui a conﬁguração da ICF comum para este tipo de aplicação:

EKC 202

Do separador de líquido

Nem todas as válvulas são apresentadas. Não deve ser utilizada para ﬁns de construção.

Exemplo de aplicação: Linha de alimentação de líquido Linha de degelo por gás quente

Evaporador com válvula servo-operada ICLX de 2 estágios na linha de sucção e degelo por gás quente,

/

que contém: bloco ICF para alimentação de líquido e bloco ICF para linha gás quente com porta lateral para alimentar a ICLX. ICS+CVP como um regulador de degelo (OFV opcional, dependendo da capacidade).

AKS 12

Evaporador

SVA

Para o separador de líquido

ICFB

Para o separador de líquido

Da linha de descarga

CVP

ICS

Do separador de líquido

Nem todas as válvulas são apresentadas. Não deve ser utilizada para ﬁns de construção.

ICLX/GPLX

20 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Exemplo de aplicação: Linha de injeção de líquido

Para a linha de sucção do compressor

LLG

Nem todas as válvulas são apresentadas. Não deve ser utilizada para ﬁns de construção.

SVA

Separador de líquido

SNV

SVA

Para o evaporador

É necessária uma combinação da válvula para a injeção de líquido no separador com a válvula de injeção eletrônica. É necessário ter uma válvula solenoide antes da válvula de controle.

DSV

SFV

AKS 38

SVA

AKS 4100

SVA

SFV

EKE 347

SNV

Do reservatório de líquido

ICFB

Do evaporador

SVA

Exemplo de aplicação: Linha de injeção de líquido

Do separador/ evaporador

Nem todas as válvulas são apresentadas. Não deve ser utilizada para ﬁns de construção.

SVA

É necessária uma combinação de válvula para a injeção de líquido para o compressor com válvula de injeção eletrônica. É necessário ter uma válvula solenoide antes da válvula de controle.

Compressor

FIA

Injeção de óleo

AKS 21

Para o separador de óleo

EKC 361

Do reservatório de líquido

AI251686497769pt-001201 | 21

ICFF ICFC ICFS

ICFS

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

SVA

Exemplo de aplicação: Linha de alimentação de líquido/Linha de descongelamento por gás quente/ Linha de retorno/ Linha de drenagem de degelo

Para o separador de líquido

Do separador de líquido

Da linha de descarga

ICF instalada entre Evaporador e linha de sucção com Módulo ICLX de abertura em 2 estágios, operado através de pressão de gás quente, com conexão lateral para drenagem da linha de degelo. ICF com módulo solenóide para alimentação de líquido ICF com módulo solenóide para alimentação de gás quente, para processo de degelo, com porta de conexão lateral para operar o módulo ICLX. ICF de drenagem de líquido operada por ﬂutuador, com porta de conexão para drenagem do degelo, em direção a conexão lateral da ICF-ICLX

AK-CC 210

CHV

AKS 21

Evaporador

SVA

ICFD

ICLX

SVA

Nem todas as válvulas são apresentadas. Não deve ser utilizada para ﬁns de construção.

Observação:

Restrições à tubagem da estação de drenagem de ICF - consulte AB236886443340

ICFS

ICFE

ICFR

22 | AI251686497769pt-001201

SVA

ICSH

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Conexões

D: Solda de topo DIN (EN 10220)

TamanhommTamanho

pol.

15 ½ 21,3 1,3 0,839 0,052 20 ¾ 26,9 2,3 1,059 0,091 25 1 33,7 2,6 1,327 0,103 32 1¼ 42,4 2,6 1,669 0,102 40 1½ 48,3 2,6 1,902 0,103 50 2 60,3 2,9 2,37 0,11 65 2½ 76,1 2,9 3,00 0,11 80 3 88,9 3,2 3,50 0,13

OD

mm

T

mm

OD

pol.

T

pol.

A: Solda de topo, ANSI (B 36.10) Solda de topo, ANSI (B 36.19))

SOC: Solda de encaixe ANSI (B 16.11)

SD: Soldagem (DIN 2856)

TamanhommTamanho

pol.

15 ½ 21,3 2,7 0,839 0,105 80 20 ¾ 26,9 4,0 1,059 0,158 80 25 1 33,7 4,6 1,327 0,181 80 32 1¼ 42,4 4,9 1,669 0,193 80 40 1½ 48,3 5,1 1,902 0,201 80 65 2½ 73,0 5,2 2,87 0,20 40 80 3 88,9 5,5 3,50 0,22 40

TamanhommTamanho

pol.

15 ½ 21,9 5,9 0,862 0,232 10,25 0,40 20 ¾ 27,2 4,6 1,071 0,181 13 0,51 25 1 33,9 7,2 1,335 0,284 13 0,51 32 1¼ 42,7 6,1 1,743 0,240 13 0,51 40 1½ 48,8 6,6 1,921 0,260 13 0,51 50 2 61,2 6,2 2,41 0,24 16 0,63

TamanhommTamanho

pol.

22 22,08 16,5

OD

mm

ID

mm

ID

mm

T

mm

T

mm

OD

pol.

ID

pol.

ID

pol.

T

Schedule

L

mm

L

mm

L

pol.

L

pol.

SA: Soldagem (ANSI B 16.22)

FPT: Rosca interna do tubo, (ANSI/ASME B 1.20.1)

TamanhommTamanho

pol.

/ 0,875 0,650

TamanhommTamanho

pol.

(15) ½ (½ × 14 NPT )

ID

mm

Rosca interna do tubo

ID

pol.

L

mm

L

pol.

AI251686497769pt-001201 | 23

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Pedido do bloco de válvulas ICF

A Nomenclatura abaixo mostra a conﬁguração e a aplicação genérica através da identiﬁcação do tamanho do corpo, tipo e grupo de aplicação.

Esta designação é frequentemente utilizada para avaliar sobre possíveis soluções e será a identiﬁcação ﬁnal na etiqueta da válvula (consulte o exemplo de etiqueta)

ICF 20 - 6 - 3

Número de referência da aplicação (consulte a visão geral abaixo)

Número de portas para módulos Tamanho do corpo Tipo

Para fazer o pedido, o tamanho e o tipo de conexão devem ser selecionados para obter a identiﬁcação ﬁnal. A identiﬁcação ﬁnal é feita somente através do número de código (Consulte as páginas seguintes)

Exemplo de etiqueta:

Visão geral de aplicação (conﬁguração genérica - tipo e tamanho de conexão excluídos)

Número da aplicação

Sequência de funções

Alimentação de líquido

1 Alimentação de líquido (Sem degelo por gás quente) Bloqueio Filtro Solenoide Operador manual Regulagem Bloqueio 2 Alimentação de líquido Bloqueio Filtro Solenoide Operador manual Regulagem Bloqueio e

3 Alimentação de líquido Bloqueio Filtro Solenoide Retenção Regulagem Bloqueio 10 Alimentação de líquido (Sem degelo por gás quente) Bloqueio Filtro Solenoide Regulagem 15 Alimentação de líquido com conector externo Bloqueio Filtro Solenoide Retenção Soldagem Regulagem

retenção

Solenoide comum

4 Solenoide, linhas de Líquido e de Gás Quente Bloqueio Filtro Solenoide Operador manual Bloqueio 8 Solenoide, linhas de Líquido e de Gás Quente Bloqueio Filtro Solenoide Operador manual

Injeção de líquido

5 Injeção de líquido (expansão) Bloqueio Filtro Solenoide Operador manual Motor Bloqueio 12 Injeção de líquido (expansão) PWM Bloqueio Filtro Exp. eletrônica Bloqueio 14 Injeção de líquido (expansão) Bloqueio Filtro Motor Bloqueio

Degelo por gás quente

9 Degelo por gás quente Bloqueio Filtro Solenoide Bloqueio

Degelo por gás quente (ICF 50 apenas)

47 Descongelamento por gás quente - solenoide de 2 estágios Liga/Desliga Bloqueio Opção de ﬁltro* Solenoide Bloqueio 48 Descongelamento por gás quente - solenoide de 2 estágios Liga/Desliga +

* ICF 50 apenas

Regulagem manual

Bloqueio Opção de ﬁltro* S olenoide Regulagem

Solenoide - múltiplos evaporadores

11 Solenoide - múltiplos evaporadores Bloqueio Filtro Solenoide Retenção 18 Solenoide - múltiplos evaporadores Bloqueio Filtro Solenoide Bloqueio e retenção

PWM líquido

13 Injeção de líquido e alimentação do líquido PWM Bloqueio Filtro Exp. eletrônica Bloqueio e retenção

Linha de retorno (ICF 50 e ICF 65 apenas)

41 Solenoide de 2 estágios LIGA/DESLIGA Bloqueio Opção de ﬁltro* Solenoide Bloqueio 42 Controle mecânico de pressão (temperatura) Bloqueio Opção de ﬁltro* Opções de ICS** Bloqueio 43 Controle eletrônico de pressão (temperatura) Bloqueio Opção de ﬁltro* Motor Bloqueio 44 Solenoide de 2 estágios LIGA/DESLIGA + Regulagem Manual Bloqueio Opção de ﬁltro* Solenoide Regulagem 45 Controle mecânico de pressão (temperatura) +

46 Controle eletrônico de pressão (temperatura) +

* ICF 50 apenas - ** Opções típicas ICS: Solenoide LIGA/DESLIGA, controle de pressão ou temperatura (consulte a folha de dados ICS)

Regulagem Manual

Bloqueio Opção de ﬁltro* Opções de ICS** Regulagem

Bloqueio Opção de ﬁltro* Motor Regulagem

Diversos

90 Conﬁgurações universais

Linha de drenagem de degelo

101D1P1 Dreno de líquido M2, válvula de retenção carregada sem solenoide – 1 corte Bloqueio Drenagem do líquido (amônia) Retenção

102D1 Drenagem de líquido M2 com solenóide - 2 válvula de bloqueio Bloqueio Drenagem do líquido (amônia) Solenóide Bloqueio

102D2 Drenagem de líquido M2 com solenóide - 2 válvula de bloqueio Bloqueio Drenagem do líquido (CO) Solenóide Bloqueio 103D1 Drenagem de líquido M4 com solenóide - 1 válvula de bloqueio Bloqueio Solenóide Drenagem do líquido

104D1 Drenagem de líquido M4 com ﬁltro e solenóide - 1 válvula de bloqueio Bloqueio Filtro Solenóide Drenagem do líquido

104D2 Drenagem de líquido M4 com ﬁltro e solenóide - 1 válvula de bloqueio Bloqueio Filtro Solenóide Drenagem do líquido

105D1 Drenagem de líquido M2 com solenóide - 1 válvula de bloqueio Bloqueio Drenagem do líquido (amônia) Solenóide

105D2 Drenagem de líquido M2 com solenóide - 1 válvula de bloqueio Bloqueio Drenagem do líquido (CO) Solenóide 106D1 Drenagem de líquido M2 com solenóide e operador manual - 1 válvula de

107D1 Drenagem de líquido M2 com solenóide e operador manual - 2 válvula de

108D1 Drenagem de líquido M2 sem solenóide - 2 válvula de bloqueio Bloqueio Drenagem do líquido (amônia) Bloqueio 109D2 Drenagem de líquido M2 Bloqueio Drenagem do líquido (CO) Solenóide Parar e Veriﬁcar 110D1P1 Dreno de líquido M2, válvula de retenção carregada sem solenoide – 2 corte Bloqueio Drenagem do líquido (amônia) Retenção

bloqueio

Bloqueio Drenagem do líquido (amônia) Solenóide Operador manual

carregada

(amônia)

(CO)

Bloqueio

24 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Alimentação de líquido

Aplicação 1: Alimentação de líquido (sem degelo por gás quente)

Tipo Número

módulos

ICF 20 6 1RA ¾ 20

ICF 20 6 1R A 1 25

ICF 25 6 1RB 1¼ 32

ICF 20 6 1RA ¾ 20

ICF 20 6 1R A 1 25

ICF 20 6 1HRB 1 25

ICF 25 6 1R A 1 25

ICF 20 6 1RA 1¼ 32

ICF 20 6 1HRB 1¼ 32

ICF 25 6 1RA 1¼ 32

ICF 25 6 1RB 1¼ 32

ICF 25 6 1RB 1½ 40

ICF 20 6 1RA ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 10, 4 22,9 027L 3005

ICF 20 6 1RA 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFS 20 9,9 21,8 027L3007

ICF 20 6 1HRB 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFS 20 10,9 24,0 027L3408

ICF 25 6 1R A 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFB 25 IC FR 25A ICFS 25 24,1 53,0 027L4003

ICF 20 6 1RA 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFS 20 10,1 22,2 027L30 08

ICF 20 6 1HRB 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFS 20 10, 9 24, 0 027L3409

ICF 25 6 1RA 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25A ICFS 25 23,8 52,4 027L40 08

ICF 25 6 1RB 1¼ 32 S olda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25B ICFS 25 24,2 53,2 027 L4013

ICF 25 6 1RB 1½ 40 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25B ICFS 25 23,8 52,4 027 L4017

de

Número

da

Aplic.

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Solda de topo, ANSI (B 36.10)

Solda de topo DIN-EN 10220

Localização do módulo Peso N úmero do

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9, 5 20,9 027L3004

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 10 ,1 22,2 027L3373

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFS 2 5 23,8 52,4 027 L4012

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9, 5 20,9 027L3000

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9, 7 21,3 027L30 02

ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFS 20 10,3 22,7 027L3406

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25A ICFS 25 23,6 51,9 027L4002

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 9, 7 21,3 027L30 03

ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFS 20 10,3 22,7 027L3407

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25A ICFS 25 23,6 51,9 027L4006

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFS 2 5 23,6 51, 9 027L 4011

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFS 2 5 22,7 49,9 027L 4016

Código

Aplicação 2: Alimentação de líquido

Tipo Número

módulos

ICF 20 6 2RA ¾ 20 Solda de topo, ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,8 21, 6 027 L3013

ICF 20 6 2RA ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,7 21, 3 027L 3009

ICF 20 6 2RB ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20B ICFN 20 10 ,2 22,9 027L339 8

ICF 20 6 2RB 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20B ICFN 20 10, 2 22,9 027L 3422

ICF 20 6 2RA 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,7 21, 3 0 27L 30 11

ICF 20 6 2HRB 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFN 20 9,2 20,2 0 27L3 410

ICF 20 6 2RA 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,7 21,3 027L3 012

ICF 20 6 2HRB 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFN 20 9,2 20,2 0 27L 3411

ICF 25 6 2RA 1¼ 32 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25A ICFN 25 23, 3 51,3 027L4135

ICF 20 6 2RA ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 10,1 22,2 027 L3014

ICF 20 6 2RA 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,9 21,8 0 27L3016

ICF 20 6 2HRB 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFN 20 8, 8 19,4 027L3 412

ICF 20 6 2RA 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 9,9 21,8 027 L30 17

ICF 20 6 2HRB 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFN 20 10,9 24,0 027L3 413

ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

de

Número

da

Aplic.

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão Localização do módulo Peso Número de

código

AI251686497769pt-001201 | 25

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Alimentação de líquido

Aplicação 3: Alimentação de líquido

Tipo Número

módulos

ICF 20 6 3RA ¾ 20 Solda de topo, ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 9,9 21,8 027L3 022

ICF 20 6 3RA 1 25 Solda de topo, ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 9,9 21, 8 02 7L3 419

ICF 20 6 3RA ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 9,6 21,1 027L3018

ICF 20 6 3RB ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFS 20 10,4 22,9 027L3433

ICF 20 6 3RA 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20E ICFE 20 ICFC 20 ICFR 20A ICFS 20 10 ,0 22,0 027L 3437

ICF 20 6 3HRB 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFS 20 10,6 23,3 027L3 414

ICF 25 6 3RA 1 25 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25A ICFS 25 23,4 51,5 027L4 020

ICF 20 6 3RA 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 10,4 22,9 027L 3021

ICF 20 6 3HRB 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFS 20 10, 6 23,3 02 7L3 415

ICF 25 6 3RA 1¼ 32 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5A ICFS 25 23, 2 51,0 027L4024

ICF 20 6 3RB 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFS 20 10,4 22,9 027 L3430

ICF 25 6 3RB 1¼ 32 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFS 2 5 23,8 52,4 027L4 029

ICF 25 6 3RB 1½ 40 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFS 25 24,0 52,8 027L4034

ICF 20 6 3RA ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFC 20 ICFR 20A ICFS 20 10 ,0 22,0 027L3023

ICF 20 6 3HRB ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 10,7 23,5 027L3418

ICF 20 6 3RA 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFC 20 ICFR 20A ICFS 20 10,0 22,0 027L3025

ICF 20 6 3HRB 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 11, 2 24,6 02 7L3 416

ICF 25 6 3RA 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 2 5A ICFS 25 24 ,2 53,2 027L4021

ICF 20 6 3RA 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFC 20 ICFR 20A ICFS 20 10,1 22,2 027L 3026

ICF 20 6 3HRB 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 11 ,3 24,9 027 L3417

ICF 25 6 3RA 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25A ICFS 25 24,1 53,0 027L4026

ICF 25 6 3RB 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFS 25 24,1 53,0 027 L4031

ICF 25 6 3RB 1½ 40 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 I CFR 25B ICFS 2 5 24, 2 53,2 027L4035

* Módulo ﬁxo ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

de

Número

da

Aplic.

Tamanho da

conexão

[pol.] [mm] M1

Tipo da conexão Localização do módulo Peso Númer o de

M2

M3 M4 M5 M6 kg lbs

código

26 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Alimentação de líquido

Aplicação 10: Alimentação de líquido (sem degelo por gás quente)

Tipo Número

módulos

ICF 15 4 10HRB ¾ 20 Solda de topo, ANSI (B 36.10) IC FS 15* ICF F 15* ICFE 20H ICFR 20B 7,0 15, 4 027L4585

ICF 20 4 10RA ¾ 20 Solda de topo, ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFR 20A 6,6 14,5 027L3077

ICF 25 4 10RA 1¼ 32 Solda de topo, ANSI (B 36.10) ICFS 25 I CFF 25 ICFE 25 ICFR 25A 16,1 35,4 027L4081

ICF 15 4 10RA ½ 15 Solda de topo DIN-EN 10220 ICF S 15* ICFF 15* ICFE 20 ICFR 20A 6,3 13,8 027L4548

ICF 15 4 10RB ½ 15 Solda de topo DIN-EN 10220 ICFS 15* IC FF 15* ICFE 20 ICFR 20B 6,3 13, 8 027L4544

ICF 15 4 10HRA ½ 15 Solda de topo DIN-EN 10220 ICFS 15* IC FF 15* ICFE 20H ICFR 20A 7,0 15,4 027L4552

ICF 15 4 10HRB ½ 15 Solda de topo DIN-EN 10220 I CFS 15 * IC FF 15* ICFE 20H ICFR 20B 7, 0 15,4 027L45 49

ICF 15 4 10RA ¾ 20 Solda de topo DIN-EN 10220 IC FS 15* ICF F 15* ICFE 20 ICFR 20A 6,3 13,8 027 L4545

ICF 15 4 10RB ¾ 20 Solda de topo DIN-EN 10220 ICF S 15* ICFF 15* ICFE 20 ICFR 20B 6,3 13, 8 027L4540

ICF 15 4 10HRB ¾ 20 Solda de topo DIN-EN 10220 I CFS 15* ICFF 15 * ICFE 20H ICFR 20B 7, 0 15 ,4 027L4524

ICF 20 4 10RA ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFR 20A 6,7 14,7 027L 3073

ICF 20 4 10HRB ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFR 20B 7, 9 17, 4 027L3383

ICF 20 4 10RA 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFR 20A 7, 2 15, 8 027L3075

ICF 20 4 10RB 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFR 20B 7, 2 15 ,8 02 7L3431

ICF 20 4 10HRB 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFR 20B 7,9 17,4 027L3400

ICF 25 4 10RA 1 25 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 I CFR 25A 15,9 35,0 027L4076

ICF 25 4 10RB 1 25 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFR 25B 15 ,9 35,0 027L4169

ICF 25 4 10RB 1 25 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25E ICFE 25 ICFR 25B 16, 2 35,6 027L4187

ICF 20 4 10RA 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFR 20A 6,7 14,7 027L3076

ICF 20 4 10HRB 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFR 20B 7,9 17,4 027L3401

ICF 25 4 10RA 1¼ 32 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFR 25A 15, 8 34,8 027L40 80

ICF 25 4 10 RB 1¼ 32 Solda de topo DIN-EN 10220 I CFS 25 ICFF 25 ICFE 25 ICFR 25B 15,4 33,9 027L4 085

ICF 25 4 10RB 1½ 40 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFR 25B 15,8 34,8 027L4090

ICF 15 4 10RA ½ 15 Solda de encaixe, ANSI (B 16.11) ICFS 15* ICF F 15* ICFE 20 ICFR 20A 6,3 13,8 027L4586

ICF 15 4 10HRB ½ 15 Solda de encaixe, ANSI (B 16.11) I CFS 15 * IC FF 15* ICFE 20H ICFR 20B 7, 0 15,4 027L453 0

ICF 15 4 10RA ¾ 20 Solda de encaixe, ANSI (B 16.11) IC FS 15* ICF F 15* ICFE 20 ICFR 20A 6,3 13,8 027L4 625

ICF 15 4 10HRB ¾ 20 Solda de encaixe, ANSI (B 16.11) ICF S 15* ICFF 15* ICFE 20H ICFR 20B 7, 0 15 ,4 027L4615

ICF 20 4 10RA ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFR 20A 7, 0 15, 4 027L3078

ICF 20 4 10HRB ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFR 20B 8,4 18,5 027L3404

ICF 20 4 10RA 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFR 20A 6,9 15, 2 027L3080

ICF 20 4 10HRB 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFR 20B 7, 8 17, 2 027L3402

ICF 25 4 10RA 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 I CFR 25A 15, 8 34,8 027L4077

ICF 20 4 10RA 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFR 20A 7, 0 15, 4 027L3081

ICF 20 4 10HRB 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFR 20B 8 ,1 17, 8 027L3403

ICF 25 4 10RA 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 2 5 ICFF 25E ICFE 25 ICFR 25A 12,7 27, 9 027L4 082

ICF 25 4 10RB 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFR 25B 16, 2 35, 6 027L4087

ICF 25 4 10RB 1½ 40 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFR 25B 16, 2 35,6 027L4 091

* Módulo ﬁxo ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

de

Número

da

Aplic.

Tamanho da

conexão

[pol.]

Tipo da conexão Localização do módulo Peso Númer o de

[mm] M1 M2 M3 M4 kg lbs

código

AI251686497769pt-001201 | 27

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Alimentação de líquido

Aplicação 15: Alimentação de líquido com conexão externa

Tipo Número

módulos

ICF 20 6

ICF 20 6 15RB 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFW 20 D ICFR 20B 9,1 20,0 027L3434

ICF 25 6

ICF 25 6 15RA 1 25 Solda de encaixe, ANSI (B 16.11) I CFS 25 ICFF 25E ICFE 25 ICFC 25 ICFW 25S ICFR 25A 23,5 51,7 027L4122

ICF 25 6 15RB 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFW 25S ICFR 25B 23,6 51,9 027L4127

ICF 25 6 15RB 1½ 40 Solda de encaixe, ANSI (B 16.11) ICFS 2 5 ICFF 25E ICFE 25 ICFC 25 ICF W 25S I CFR 25B 23,7 52,1 027L4131

de

Número

da

Aplic.

15RA

15RB

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICF W 20D ICFR 20A 9,1 20,0 027L3157

1 25 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICF W 25D IC FR 25A 21, 8 48,0 027 L4121

1¼ 32 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICF W 25D ICFR 25B 22,7 49,9 027L4126

1½ 40 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 2 5 ICFC 25 ICFW 2 5D ICFR 25B 21,9 48,2 027 L4130

Tipo da conexão Localização do módulo Peso Número de

código

Solenoide comum

Aplicação 4: Solenoide - Linhas de líquido e gás quente

Tipo Número

módulos

ICF 20 6

ICF 20 6 4 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFB 20 ICFS 20 9,5 20,9 027L3033

de

Número

da

Aplic.

4

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 9,2 20,2 027L 3028

1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 9,2 20,2 027L3029

¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFB 20 ICFS 20 9,4 20,7 027 L3124

1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFB 20 ICFS 20 9, 3 20,5 027L 3032

Tipo da conexão Localização do módulo Peso N úmero de

código

Aplicação 8: Solenoide - Linhas de líquido e gás quente

Tipo Número

módulos

ICF 15 4

ICF 20 4

ICF 15 4

ICF 15 4 8 ½ 15 S olda de topo DIN-EN 10220 I CFS 15 * I CFF 15* ICFE 20 ICFN 20 6,8 15, 0 027L4579

ICF 15 4

ICF 15 4 8 ¾ 20 Solda de topo DIN-EN 10220 IC FS 15* I CFF 15 * ICFE 20 ICFN 20 6,8 15,0 027L4574

ICF 20 4

ICF 25 4

ICF 20 4

ICF 25 4

ICF 15 4

ICF 15 4 8 ¾ 20 Solda de encaixe, ANSI (B 16.11) IC FS 15* ICFF 15* ICFE 20 ICFO 20 5,7 12, 6 0 27L 4611

ICF 20 4

ICF 15 4

* Módulo ﬁxo ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

de

Número

da

Aplic.

8

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

½ 15 S olda de topo, ANSI (B 36.10) ICFS 15* ICF F 15* ICFE 20 ICFO 20 5,7 12, 6 027L4533

¾ 20 Solda de topo, ANSI (B 36.10) IC FS 15* IC FF 15* ICFE 20 ICFO 20 5,7 12, 6 027L4535

¾ 20 Solda de topo, ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFO 20 6,3 13,9 027L3062

½ 15 S olda de topo DIN-EN 10220 I CFS 15 * I CFF 15* ICFE 20 ICFO 20 5,7 12, 6 027L4532

¾ 20 Solda de topo DIN-EN 10220 IC FS 15* I CFF 15 * ICFE 20 ICFO 20 5,7 12,6 027L4520

1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 7, 2 15, 8 027L 3060

1 25 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 12 ,4 27,3 027L4054

1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFO 20 6,3 13, 9 0 27L3 061

1¼ 32 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFB 25 14,5 31,9 027L4133

1½ 40 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 2 5 ICFB 25 14, 5 31,9 027L4059

½ 15 R osca de tubo (ANSI B 1.20.1 ) IC FS 15* ICF F 15* ICFE 20 ICFO 20 5,7 12, 6 027L4534

½ 15 S olda de encaixe, ANSI (B 16.11) I CFS 15* IC FF 15* ICFE 20 ICFO 20 5,7 12, 6 027L4526

¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 6,6 14 ,5 027L3366

1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 6,7 14,7 . 027L30 64

1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFO 20 6,7 14,7 . 027L 3065

7

⁄8 22 Solda ANSI B 16,22 IC FS 15* ICF F 15* ICFE 20 ICFO 20 5,7 12, 6 027L4536

7

⁄8 22 Solda branca DIN-EN1254-1 I CFS 15 * ICFF 15* ICFE 20 ICFO 20 5,7 12, 6 027L4537

Tipo da conexão Localização do módulo Peso N úmero de

código

28 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Injeção de líquido

Aplicação 5: Injeção de líquido (expansão)

Tipo Número

módulos

ICF 20 6 5MA ¾ 20

ICF 20 6 5MB ¾ 20

ICF 25 6 5MA 1¼ 32

ICF 20 6 5MA 33 ¾ 20

ICF 20 6 5MA33 ¾ 20

ICF 20 6 5MA ¾ 20

ICF 20 6 5MB ¾ 20

ICF 20 6 5MB 66 ¾ 20

ICF 20 6 5MC ¾ 20

ICF 20 6 5MA 33 1 25

ICF 20 6 5MA33 1 25

ICF 20 6 5MA 1 25

ICF 20 6 5HMA 1 25

ICF 20 6 5MA 1 25

ICF 20 6 5MB 1 25

ICF 20 6 5HMB 1 25

ICF 20 6 5MB66 1 25

ICF 20 6 5MC 1 25

ICF 20 6 5HMC 1 25

ICF 25 6 5MA 1 25

ICF 25 6 5MA33 1¼ 32

ICF 20 6 5MB66 1¼ 32

ICF 20 6 5MC 1¼ 32

ICF 20 6 5HMB 1¼ 32

ICF 20 6 5HMC 1¼ 32

ICF 25 6 5MA 1¼ 32

ICF 25 6 5MB 1¼ 32

ICF 25 6 5MA 1½ 40

ICF 25 6 5MA33 1½ 40

ICF 25 6 5MB 1½ 40

ICF 20 6 5MA33 ¾ 20

ICF 20 6 5MA ¾ 20

ICF 20 6 5MB66 ¾ 20

ICF 20 6 5MB ¾ 20

ICF 20 6 5MA33 1 25

ICF 20 6 5MA 1 25

ICF 20 6 5HMA 1 25

ICF 20 6 5MB66 1 25

ICF 20 6 5MB 1 25

ICF 20 6 5HMB 1 25

ICF 20 6 5MC 1 25

ICF 20 6 5HMC 1 25

ICF 25 6 5MA 1 25

ICF 25 6 5MA33 1¼ 32

ICF 25 6 5MA 1¼ 32

ICF 20 6 5MB66 1¼ 32

ICF 25 6 5MB 1¼ 32

ICF 20 6 5MC 1¼ 32

ICF 20 6 5HMB 1¼ 32

ICF 25 6 5MA 1½ 40

ICF 25 6 5MA33 1½ 40

ICF 25 6 5MA 1½ 40

ICF 25 6 5MB 1½ 40

* Módulo ﬁxo ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

de

Número

da

Aplic.

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Solda de topo, ANSI (B 36.10)

Solda de topo DIN-EN 10220

Solda de encaixe, ANSI (B 16.11)

Localização do módulo Pes o N úmero de

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -A ICFS 20 9,6 21,1 027L 3037

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-B ICFS 20 9,9 21,8 027L 3043

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A I CFS 25 23, 0 50,6 027L4 043

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A33 ICFS 20 10,1 22,2 027L33 67

ICFS 20 ICFF 20-74 ICFE 20 ICFO 20 ICM 20 -A33 ICFS 20 9,8 21,6 02 7L3151

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A ICFS 20 9,8 21, 6 027L3034

ICFS 20 I CFF 20-74 ICFE 20 ICFO 20 ICM 20-A ICFS 20 9,8 21,6 027 L3147

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-B ICFS 20 9,8 21,6 027L 3145

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20- B66 ICFS 20 9,6 21,1 0 27L3161

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20- C ICFS 20 9,9 21,8 027 L3432

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A33 ICFS 20 10,1 22,2 027L3388

ICFS 20 ICFF 20-74 ICFE 20 ICFO 20 ICM 20 -A33 ICFS 20 9,6 21,1 02 7L3153

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A ICFS 20 9,8 21, 6 027L3036

ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20 -A ICFS 20 10 ,4 22,9 027L3322

ICFS 20 ICFF 20-74 ICFE 20 ICFO 20 ICM 20-A ICFS 20 9,8 21, 6 027 L3148

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-B ICFS 20 9,6 21,1 027L 3042

ICFS 20 ICFF 20-74 ICFE 20 ICFO 20 ICM 20-B ICFS 20 9,8 21, 6 0 27L3149

ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20- B ICFS 20 11, 4 2 5,1 027L 3325

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20- B66 ICFS 20 10 ,5 23 ,1 027L3389

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-C ICFS 20 9,9 21,8 027L3047

ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20-C ICFS 20 11, 4 25,1 027L3328

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A I CFS 25 22,8 50, 2 027L4 038

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A33 ICFS 25 23,0 50,6 0 27L417 1

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20- B66 ICFS 20 9,6 21,1 027L 3374

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20 -C ICFS 20 9,8 21, 6 027L3048

ICFS 20 ICFF 20 ICFE 20-H ICFB 20 ICM 20 -B ICFS 20 10,3 22,7 027L3390

ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20-C ICFS 20 10 ,3 22,7 027L3329

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A I CFS 25 23, 0 50,6 027L4 042

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-B ICFS 25 22,0 48,5 027L4047

ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICM 25-A ICFS 25 21,9 48,2 027L4148

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A I CFS 25 22,2 4 8,9 0 27L4174

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A33 ICFS 25 22,2 48,9 02 7L4170

ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-B ICFS 25 22,2 48 ,9 027L4 052

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -A33 ICFS 20 10,1 22,2 027 L3154

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-A ICFS 20 10, 0 22,0 027L3038

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-B66 ICFS 20 10, 5 23,1 027L3159

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-B ICFS 20 9, 8 21,6 027L 3127

ICFS 20 ICFF 20 -E ICFE 20 ICFO 20 ICM 20 -A33 ICFS 20 10 ,1 22,2 027L3391

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20 -A ICFS 20 10 ,1 22,2 027L3040

ICFS 20 ICFF 20E ICFE 20H ICFB 20 I CM 20-A ICFS 20 11, 4 25,1 027L 3323

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-B66 ICFS 20 10, 5 23,1 027L 3160

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-B ICFS 20 10,0 22,0 027L3045

ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICM 20-B ICFS 20 11, 0 24,2 027L3326

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-C ICFS 20 10,0 22,0 027L3051

ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICM 20-C ICFS 20 10 ,0 22,0 027L333 0

ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICM 25-A ICFS 25 23,1 50,8 027L4 039

ICFS 25 ICFF 25-E ICFE 25 ICFB 25 ICM 25-A33 ICFS 25 22,0 48,5 02 7L4173

ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICM 25-A ICFS 25 23, 2 51,0 027L4044

ICFS 20 ICFF 20 -E ICFE 20 ICFO 20 ICM 20 -B66 ICFS 20 10,5 23,1 027L3392

ICFS 25 ICFF 25-E ICFE 25 ICFB 25 ICM 25-B ICFS 25 23, 2 51,1 027L4049

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICM 20-C ICFS 20 10,1 22,2 027L 3052

ICFS 20 ICFF 20 -E ICFE 20-H ICFB 20 ICM 20-B ICFS 20 11, 0 24,2 027L3393

ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICM 20-C ICFS 20 11, 0 24,2 027L3331

ICFS 25 ICFF 25-E ICFE 25 ICFB 25 ICM 25-A33 ICFS 25 22,0 48,5 02 7L4172

ICFS 25 ICFF 25-E ICFE 25 ICFB 25 ICM 25-A33 ICFS 25 2 3,1 50,8 02 7L4132

ICFS 25 ICFF 25-E ICFE 25 ICFB 25 ICM 25-B ICFS 25 23, 2 51,1 027L4053

código

AI251686497769pt-001201 | 29

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Injeção de líquido

Aplicação 12: Injeção de líquido (expansão) PWM

Tipo Número

módulos

ICF 15 4 12 ¾ 20

ICF 15 4 12 ½ 15 Solda de topo DIN-EN 10220 IC FS 15* ICF F 15* ICFA 20 ICFS 20 6,2 13,7 027L4573

ICF 15 4 12 ¾ 20 Solda de topo DIN-EN 10220 I CFS 15 * IC FF 15* ICFA 20 ICFS 20 6,2 13, 7 027L4522

ICF 20 4 12 ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFA 20 ICFS 20 6,8 15,0 027L3089

ICF 15 4 12 ½ 15 Solda de encaixe, ANSI (B 16.11) IC FS 15* ICF F 15* ICFA 20 ICFS 20 6,2 13,7 027L4528

ICF 15 4 12 ¾ 20 Solda de encaixe, ANSI (B 16.11) I CFS 15 * IC FF 15* ICFA 20 ICFS 20 6,2 13,7 027L4613

ICF 20 4 12 ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFA 20 ICFS 20 6,8 15,0 027L3091

Aplicação 14: Injeção de líquido (expansão)

Tipo Número

módulos

ICF 15 4 14MA ½ 15 Solda de topo DIN-EN 10220 I CFS 15* IC FF 15* ICM 20-A ICFS 20 6,8 15,0 027 L4551

ICF 15 4 14MB ½ 15 Solda de topo DIN-EN 10220 IC FS 15* ICFF 15* ICM 20 -B ICFS 20 6,8 15, 0 027L4559

ICF 20 4 14MA33 ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICM 20-A33 ICFS 20 7,3 16 ,1 027L3394

ICF 15 4 14MA ¾ 20 Solda de topo DIN-EN 10220 IC FS 15* ICF F 15* ICM 20 -A ICFS 20 6,8 15, 0 027L4525

ICF 20 4 14MA ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 IC FF 20 ICM 20 -A ICFS 20 7, 3 16 ,1 027L 3095

ICF 15 4 14MB66 ¾ 20 Solda de topo DIN-EN 10220 IC FS 15* ICF F 15* ICM 20 -B66 ICFS 20 6, 8 15, 0 027L4553

ICF 20 4 14MB66 ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICM 20 -B66 ICFS 20 7,2 15 ,8 027L 4155

ICF 15 4 14MB ¾ 20 Solda de topo DIN-EN 10220 ICF S 15* ICFF 15* ICM 20-B ICFS 20 6,8 15,0 027L4560

ICF 20 4 14 MA33 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICM 20 -A33 ICFS 20 6,6 14,5 027L3365

ICF 20 4 14MA 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICM 20-A ICFS 20 7,3 16,1 027L30 97

ICF 20 4 14MB66 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICM 20 -B66 ICFS 20 7,2 15 ,8 027L335 6

ICF 20 4 14MB 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICM 20-B ICFS 20 7,2 15 ,8 027L3103

ICF 20 4 14MC 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICM 20- C ICFS 20 7, 2 15, 8 027 L3108

ICF 25 4 14MA 1 25 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICM 25-A ICFS 2 5 15,5 34,1 027 L4103

ICF 20 4 14MC 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICM 20-C ICFS 20 7, 3 16,1 027 L3109

ICF 25 4 14MB 1¼ 32 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICM 25-B ICFS 25 14,4 31,7 0 27L 4112

ICF 25 4 14MA 1¼ 32 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICM 25-A ICFS 25 15 ,4 33,9 027L4107

ICF 25 4 14MA 1½ 40 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICM 25-A ICFS 25 15,3 33,7 027 L4182

ICF 25 4 14MB 1½ 40 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICM 25-B ICFS 25 15,3 33,7 02 7L4 117

ICF 15 4 14MA ½ 15 Solda de encaixe, ANSI (B 16.11) I CFS 15* IC FF 15* ICM 20-A ICFS 20 6,8 15,0 027 L4531

ICF 15 4 14MB ½ 15 Solda de encaixe, ANSI (B 16.11) IC FS 15* ICFF 15* ICM 20 -B ICFS 20 6,8 15, 0 027L4583

ICF 15 4 14MB ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 15* ICF F 15* ICM 20-B ICFS 20 6,8 15, 0 027L4 623

ICF 15 4 14MA ¾ 20 Solda de encaixe, ANSI (B 16.11) IC FS 15* ICF F 15* ICM 20-A ICFS 20 6,8 15, 0 027 L4616

ICF 20 4 14MA ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICM 20-A ICFS 20 7, 5 16,5 027L3099

ICF 20 4 14MA 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICM 20-A ICFS 20 6,7 14, 7 027L 3101

ICF 20 4 14MB 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICM 20-B ICFS 20 6,7 14,7 027L3106

ICF 25 4 14MB 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25 ICM 25-B ICFS 25 14 ,4 31,7 027L4188

ICF 25 4 14MB 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25-E ICM 25-B ICFS 25 17, 3 38,1 0 27L 4114

ICF 25 4 14MB 1½ 40 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25-E ICM 25-B ICFS 25 16,6 36,6 02 7L4118

ICF 20 4 14MC 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICM 20- C ICFS 20 6,7 14 ,7 0 27L 3112

ICF 25 4 14MA 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICM 25-A ICFS 25 15,8 34,8 027L4104

ICF 20 4 14MC 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICM 20 -C ICFS 20 7, 4 16 ,3 0 27L 3113

ICF 25 4 14MA 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICM 25-A I CFS 25 15 ,6 34,3 02 7L4109

ICF 25 4 14MA 1½ 40 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICM 25-A ICFS 25 15, 8 34, 8 027 L4140

* Módulo ﬁxo ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

de

Número

da

Aplic.

Número

da

Aplic.

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão Localização do módulo Pes o Nú mero de

Solda de topo, ANSI (B 36.10)

Tipo da conexão Localização do módulo Pes o Nú mero de

IC FS 15* ICF F 15* ICFA 20 ICFS 20 6,2 13,7 027L4556

código

30 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Degelo por gás quente

Aplicação 9: Degelo por gás quente

Tipo Número

módulos

ICF 20 4 9 ¾ 20 S olda de topo, ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFS 20 7, 2 15, 8 027L30 69

ICF 15 4 9H ¾ 20 Solda de topo, ANSI (B 36.10) IC FS 15* ICF F 15* ICFE 20H ICFS 20 7, 2 15,4 027L4554

ICF 15 4 9 ½ 15 Solda de topo DIN-EN 10220 I CFS 15* IC FF 15* ICFE 20 ICFS 20 6,3 13, 9 027L4543

ICF 15 4 9H ½ 15 Solda de topo DIN-EN 10220 ICFS 15* IC FF 15* ICFE 20H ICFS 20 7, 2 15,4 027 L4541

ICF 15 4 9 ¾ 20 S olda de topo DIN-EN 10220 ICF S 15* ICFF 15* ICFE 20 ICFS 20 6,3 13,9 027L4571

ICF 20 4 9 ¾ 20 S olda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFS 20 6,7 14,7 027 L3120

ICF 15 4 9H ¾ 20 Solda de topo DIN-EN 10220 ICFS 15* ICF F 15* ICFE 20H ICFS 20 7, 2 15 ,4 0 27L4521

ICF 20 4 9 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFS 20 7, 2 15, 8 027L3067

ICF 20 4 9H 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFS 20 8,2 18,0 027L3333

ICF 25 4 9 1 25 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFS 25 15 ,8 34,8 027L4063

ICF 20 4 9 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFS 20 6, 8 15, 0 027L3068

ICF 20 4 9H 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFS 20 7,6 16,7 027L3334

ICF 25 4 9 1¼ 32 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFS 25 15 ,7 34,5 027L4 067

ICF 25 4 9 1½ 40 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFS 2 5 15,7 34,5 027L4 072

ICF 15 4 9 ½ 15 Solda de encaixe, ANSI (B 16.11) I CFS 15* IC FF 15* ICFE 20 ICFS 20 6,3 13, 9 027L4538

ICF 15 4 9H ½ 15 Solda de encaixe, ANSI (B 16.11) ICFS 15* IC FF 15* ICFE 20H ICFS 20 7, 2 15 ,4 027L4527

ICF 15 4 9 ¾ 20 S olda de encaixe, ANSI (B 16.11) ICF S 15* ICFF 15* ICFE 20 ICFS 20 6,3 13,9 027L4 618

ICF 15 4 9H ¾ 20 Solda de encaixe, ANSI (B 16.11) IC FS 15* ICF F 15* ICFE 20H ICFS 20 7, 2 15 ,4 0 27L4 612

ICF 20 4 9H ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFS 20 8,0 17, 6 027L3351

ICF 20 4 9 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFS 20 7, 0 15 ,4 027L 3071

ICF 20 4 9H 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFS 20 8 ,1 17, 8 027L 3336

ICF 25 4 9 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFS 25 16,0 35,2 027L4064

ICF 20 4 9 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFS 20 7, 4 16,3 027L307 2

ICF 20 4 9H 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFS 20 7,9 17,4 027L3337

ICF 25 4 9 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFS 25 16,0 35,2 027L4069

ICF 25 4 9 1½ 40 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 2 5E ICFE 25 ICFS 25 16,1 35,4 027L4 073

de

Número

da

Aplic.

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 kg lbs

Tipo da conexão Localização do módulo Peso N úmero de

código

Degelo por gás quente (ICF 50 apenas)

Aplicação 47: Descongelamento por gás quente - solenoide de 2 estágios Liga/Desliga (Somente para ICF 50)

Tipo Número

módulos

ICF 50 4 47 1½ 40 Solda de encaixe, ANSI (B 16.11) S VA-S 50* FIA 50 ICSH 50-32 SVA -S 50 25,8 56,8 027L5070

ICF 50 4 47 1½ 40 Solda de encaixe, ANSI (B 16.11) S VA-S 50* FIA 50 IC SH 50-40 S VA-S 50 25,8 56, 8 027L5071

ICF 50 4 47 2 50 S olda de encaixe, ANSI (B 16.11) SVA-S 50* FIA 50 ICSH 50-40 SVA-S 50 25,8 56,8 027L5 072

ICF 50 4 47 2 50 S olda de encaixe, ANSI (B 16.11) SVA-S 50* FIA 50 ICSH 50 SVA-S 50 25,8 56, 8 027L5073

Aplicação 48: Descongelamento por gás quente - solenoide de 2 estágios Liga/Desliga + Regulagem manual (somente para ICF 50)

Tipo Número

módulos

ICF 50 4 48 1½ 40 Solda de encaixe, ANSI (B 16.11) S VA-S 50* FIA 50 ICSH 50-32 REG-SB 50 25,8 56,8 027L5 074

* Módulo ﬁxo ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

de

Número

da

Aplic.

Número

da

Aplic.

Tamanho da

conexão

[pol.] [mm]

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 kg lbs

Tipo da conexão Localização do módulo Peso N úmero de

M1 M2 M3 M4 kg lbs

Tipo da conexão Localização do módulo Peso N úmero de

código

AI251686497769pt-001201 | 31

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Solenoide - múltiplos evaporadores

Aplicação 11: Solenoide - múltiplos evaporadores

Tipo Número

módulos

ICF 20 4 11 ¾ 20 Solda de topo, ANSI (B 36.10) ICFS 20 ICFF 20 ICFE 20 ICFC 20 6,5 14, 3 027L3085

ICF 15 4 11 ½ 15 Solda de topo DIN-EN 10220 IC FS 15* ICF F 15* ICFE 20 ICFC 20 6,5 14, 3 027L4539

ICF 15 4 11 ¾ 20 Solda de topo DIN-EN 10220 I CFS 15 * IC FF 15* ICFE 20 ICFC 20 6,5 14,3 027L4547

ICF 15 4 11H ¾ 20 Solda de topo DIN-EN 10220 IC FS 15* ICF F 15* ICFE 20-H ICFC 20 7, 2 15, 8 027L4546

ICF 20 4 11 ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 6,4 14,1 027L4580

ICF 20 4 11 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 6,4 14,1 027L3083

ICF 20 4 11H 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFC 20 8,0 17, 6 027L 3345

ICF 20 4 11 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFC 20 6,5 14,3 027L 3084

ICF 20 4 11H 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20H ICFC 20 7, 4 16, 3 027L33 46

ICF 25 4 11 1¼ 32 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 14,9 32,8 027L4 094

ICF 25 4 11 1½ 40 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFC 25 13, 7 30,1 027L4099

ICF 20 4 11 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFC 20 6,9 15, 2 027L3087

ICF 20 4 11H 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFC 20 8,0 17, 6 027L3348

ICF 20 4 11 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20 ICFC 20 6,7 14, 7 027L3088

ICF 20 4 11H 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFC 20 7, 4 16,3 027L3349

ICF 25 4 11 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 13, 0 28,6 027L40 96

ICF 25 4 11 1½ 40 Solda de encaixe, ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 ICFC 25 14,3 31, 5 027L4100

Aplicação 18: Solenoide - múltiplos evaporadores

Tipo Número

módulos

ICF 15 4 18H ¾ 20 Solda de topo, ANSI (B 36.10) ICFS 15* IC FF 15* ICFE 20 -H ICFN 20 7, 2 15,8 027L4572

ICF 15 4 18H ½ 15 Solda de topo DIN-EN 10220 ICFS 15* ICF F 15* ICFE 20-H ICFN 20 7, 2 15,8 027L4542

ICF 15 4 18H ¾ 20 Solda de topo DIN-EN 10220 IC FS 15* ICF F 15* ICFE 20-H ICFN 20 7, 2 15, 8 027L4550

ICF 20 4 18 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20E ICFE 20 ICFN 20 7, 3 16,0 027L343 8

ICF 25 4 18 1 25 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFN 25 15, 8 34,8 027 L4175

ICF 25 4 18 1¼ 32 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFN 25 16,6 36,5 02 7L4164

ICF 25 4 18 1¼ 32 Solda de topo DIN-EN 10220

ICF 25 4 18 1½ 40 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25 ICFE 25 ICFN 25 16 ,6 36,5 027L4165

ICF 25 4 18 1½ 40 Solda de topo DIN-EN 10220 ICFS 25 ICFF 25E ICFE 25 ICFN 25 16 ,6 36, 6 02 7L417 7

ICF 20 4 18H 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFN 20 8,0 17, 6 027L3354

ICF 15 4 18 ½ 15 Solda de encaixe, ANSI (B 16.11) IC FS 15* ICF F 15* ICFE 20 ICFN 20 6,5 14,3 027L4558

ICF 15 4 18H ½ 15 Solda de encaixe, ANSI (B 16.11) IC FS 15* ICF F 15* ICFE 20-H ICFN 20 7, 2 15,8 027 L4557

ICF 15 4 18 ¾ 20 Solda de encaixe, ANSI (B 16.11) I CFS 15 * IC FF 15* ICFE 20 ICFN 20 6,5 14, 3 027L4621

ICF 15 4 18H ¾ 20 Solda de encaixe, ANSI (B 16.11) IC FS 15* ICF F 15* ICFE 20-H ICFN 20 7, 2 15, 8 027L4620

ICF 15 4 18 ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFN 20 8,0 17, 6 027L 3353

ICF 25 4 18 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFN 25 16, 9 37,2 027L4136

ICF 20 4 18H 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFE 20H ICFN 20 8,0 17, 6 027L3355

ICF 25 4 18 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFN 25 16,0 35,2 027 L4137

ICF 25 4 18 1½ 40 Solda de encaixe, ANSI (B 16.11) ICFS 25 I CFF 25E ICFE 25 ICFN 25 16,2 35,6 027L4138

de

Número

da

Aplic.

Número

da

Aplic.

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 kg lbs

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 kg lbs

Tipo da conexão Localização do módulo Peso N úmero de

Tipo da conexão Localização do módulo Peso Número de

ICFS 25 ICFF 25E ICFE 25 ICFN 25

16,6 36,5

código

027L4575

Injeção de líquido PWM

Aplicação 13: Injeção de líquido e alimentação de líquido PWM

Tipo Número

módulos

ICF 15 4 13 ¾ 20 Solda de topo, ANSI (B 36.10) I CFS 15* I CFF 15* ICFA 20 ICFN 20 6,2 13,7 027L4555

ICF 15 4 13 ¾ 20 Solda de topo DIN-EN 10220 I CFS 15* IC FF 15* ICFA 20 ICFN 20 6,2 13,7 027L4523

ICF 20 4 13 ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFA 20 ICFN 20 6,8 15, 0 027L3092

ICF 15 4 13 ½ 15 Solda de encaixe, ANSI (B 16.11) IC FS 15* IC FF 15 * ICFA 20 ICFN 20 6,2 13 ,7 027L4529

ICF 15 4 13 ¾ 20 Solda de encaixe, ANSI (B 16.11) I CFS 15 * I CFF 15* ICFA 20 ICFN 20 6,2 13,7 0 27L4614

ICF 20 4 13 ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFF 20E ICFA 20 ICFN 20 6,8 15, 0 027L 3094 ICF 15 4 13 / 22 Solda branca DIN-EN1254-1 IC FS 15* ICF F 15* ICFA20 ICFN20 6,2 13,7 027L4582

* Módulo ﬁxo ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

32 | AI251686497769pt-001201

de

Número

da

Aplic.

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 kg lbs

Tipo da conexão Localização do módulo Peso Nú mero de

código

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Linhas de retorno

Aplicação 41: Linhas de retorno - Liga / Desliga

Tipo Número

módulos

ICF 50 4

ICF 65 3 41 2½ 65 Solda de topo, ANSI (B 36.19) SVA-S 65* ICLX 65 SVA-S 65 32, 7 71, 9 027L6522

ICF 65 3 41 3 80 Solda de topo, ANSI (B 36.19) SVA -S 65* I CLX 65 S VA-S 65 32,7 71,9 027 L6524

ICF 65 3 41 2½ 65 Solda de topo DIN-EN 10220 SVA-S 65* ICLX 65 SVA-S 65 32,7 71,9 027 L6521

ICF 65 3 41 3 80 Solda de topo DIN-EN 10220 SVA-S 65* ICL X 65 SVA-S 65 32,7 71,9 027L6523

Aplicação 42: Linhas de retorno - Pressão (temperatura) - Controle mecânico

Tipo Número

módulos

ICF 50 4

ICF 65 3

Todos os módulos ICS são versões de 3 pilotos. São fornecidos com dois plugues de vedação (A) e um plugue de vedação (B) (consulte a página 9).

* Módulo ﬁxo ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

de

Número

da

Aplic.

41

Número

da

Aplic.

42S50

42S32

42S40

42S50

42S32

42S40

42S50

42S32

42S40

42S50

42S32

42S40

42S65

42S40

42S80

42S65

42S40

42S80

42S65

42S40

42S80

42S65

42S40

42S80

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 kg lbs

1½ 40 Solda de topo DIN-EN 10220 SVA-S 50* ICFB 50 ICLX 50 SVA-S 50 25,5 56,1 027L5021

2 50 Solda de topo DIN-EN 10220 SVA-S 50* ICFB 50 ICLX 50 SVA-S 50 25,5 56,1 027L5023

1½ 40 Solda de encaixe, ANSI (B 16.11) SVA-S 50* ICFB 50 ICLX 50 SVA-S 50 25,5 56,1 027L5022

2 50 Solda de encaixe, ANSI (B 16.11) SVA -S 50* ICFB 50 ICLX 50 SVA-S 50 25,5 56,1 027L5024

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 kg lbs

1½ 40 Solda de topo DIN-EN 10220 SVA-S 50* ICFB 50 ICS 50 SVA -S 50 25,8 56,8 027L 5001

1½ 40 Solda de topo DIN-EN 10220 SVA-S 50* ICFB 50 I CS 50-32 SVA-S 50 25, 8 56,8 027L5005

1½ 40 Solda de topo DIN-EN 10220 SVA-S 50* ICFB 50 ICS 50 -40 SVA-S 5 0 25,8 56,8 027L50 09

2 50 Solda de topo DIN-EN 10220 SVA-S 5 0* ICFB 50 ICS 50 S VA-S 50 25,8 56,8 027L50 03

2 50 Solda de topo DIN-EN 10220 SVA-S 5 0* ICFB 50 ICS 50-32 SVA-S 50 25,8 56,8 027L5007

2 50 Solda de topo DIN-EN 10220 SVA-S 5 0* ICFB 50 ICS 50-40 SVA-S 50 25,8 56,8 0 27L 50 11

1½ 40 Solda de encaixe ANSI (B 16.11) SVA- S 50* ICFB 50 IC S 50 SVA-S 50 25,8 56,8 027L5002

1½ 40 Solda de encaixe ANSI (B 16.11) SVA- S 50* ICFB 50 IC S 50-32 S VA-S 50 25,8 56,8 027L50 06

1½ 40 Solda de encaixe ANSI (B 16.11) SVA- S 50* ICFB 50 ICS 50- 40 S VA-S 50 25,8 56,8 027 L5010

2 50 Solda de encaixe ANSI (B 16.11) SVA -S 50* ICFB 50 ICS 50 SVA -S 50 25,8 56, 8 027L5004

2 50 Solda de encaixe ANSI (B 16.11) SVA -S 50* ICFB 50 I CS 50-32 SVA-S 50 25,8 56, 8 027L5008

2 50 Solda de encaixe ANSI (B 16.11) SVA -S 50* ICFB 50 ICS 50-40 SVA-S 50 25, 8 56, 8 027 L5012

2½ 65 Solda de topo, ANSI (B 36.19) SVA-S 6 5* ICS 65 SVA-S 65 33,3 73,3 027L 6502

2½ 65 Solda de topo, ANSI (B 36.19) SVA-S 6 5* ICS 65-40 SVA-S 65 33,3 73,3 027L6506

2½ 65 Solda de topo, ANSI (B 36.19) SVA-S 65* ICS 80 SVA-S 65 33,3 73,3 027 L6510

3 80 Solda de topo, ANSI (B 36.19) SVA-S 65* ICS 65 SVA-S 65 33,3 73,3 027L6504

3 80 Solda de topo, ANSI (B 36.19) SVA-S 65* ICS 65-40 SVA-S 65 33,3 73,3 027L6508

3 80 Solda de topo, ANSI (B 36.19) SVA-S 65* ICS 80 SVA-S 65 33,3 73,3 02 7L6512

2½ 65 Solda de topo DIN-EN 10220 SVA-S 65* ICS 65 SVA-S 65 33, 3 73,3 027L 6501

2½ 65 Solda de topo DIN-EN 10220 SVA-S 65* ICS 65-40 SVA-S 65 33,3 73,3 027L6505

2½ 65 Solda de topo DIN-EN 10220 SVA-S 65* ICS 80 SVA-S 65 33,3 73,3 027L6509

3 80 Solda de topo DIN-EN 10220 SVA-S 65* IC S 65 SVA-S 65 33,3 73,3 027L6503

3 80 Solda de topo DIN-EN 10220 SVA-S 65* ICS 65- 40 SVA-S 65 33,3 73,3 027L6507

3 80 Solda de topo DIN-EN 10220 SVA-S 65* ICS 80 SVA-S 65 33,3 73,3 02 7L 6511

Tipo da conexão Lo calização do módulo Pe so Núm ero de

Tipo da conexão Localização do módulo Peso N úmero de

código

AI251686497769pt-001201 | 33

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Linhas de retorno

Aplicação 43: Linhas de retorno - Pressão (temperatura) - Controle eletrônico

Tipo Número

módulos

ICF 50 4

ICF 65 3

ICF 65 3 43MA 3 80 Solda de topo, ANSI (B 36.19) SVA-S 65* ICM 65 - A SVA-S 65 32 ,9 72,4 0 27L6516

ICF 65 3 43MB 3 80 Solda de topo, ANSI (B 36.19) SVA-S 65* ICM 65 – B SVA-S 65 32,9 72,4 027L6520

ICF 65 3 43MA 2½ 65

ICF 65 3 43MB 2½ 65

ICF 65 3 43MA 3 80

ICF 65 3 43MB 3 80

Aplicação 44: Solenoide de 2 estágios LIGA/DESLIGA + Regulagem Manual

Tipo Número

módulos

ICF 50 4

ICF 50 4 44 1½ 40 Solda de encaixe, ANSI (B 16.11) S VA-S 50* ICFB 50 ICLX 50 R EG-SB 50 25, 5 56 ,1 027L5047

ICF 50 4 44 2 50 Solda de encaixe, ANSI (B 16.11) S VA-S 50* ICFB 50 ICLX 50 REG-SB 50 25,5 56,1 027L5048

de

Número

da

Aplic.

43MA

43MB

43MA

43MB

43MA

43MB

43MA

43MB

43MA

43MB

Número

da

Aplic.

44

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 kg lbs

1½ 40

2 50

1½ 40

2 50

2½ 65 Solda de topo, ANSI (B 36.19) SVA-S 65* ICM 65 - A SVA-S 65 32,9 72,4 0 27L6514

2½ 65 Solda de topo, ANSI (B 36.19) SVA-S 65* ICM 65 – B S VA-S 65 32,9 72,4 027 L6518

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 kg lbs

1½ 40 Solda de topo DIN-EN 10220 SVA-S 5 0* ICFB 50 ICLX 50 REG-SB 50 25,5 56,1 027L5045

2 50 Solda de topo DIN-EN 10220 SVA -S 50* ICFB 50 ICLX 50 R EG-SB 50 25,5 56,1 027L5046

Tipo da conexão Localização do módulo Peso Núm ero de

Solda de topo DIN-EN 10220

Solda de encaixe, ANSI (B 16.11)

Solda de topo DIN-EN 10220

Tipo da conexão Localização do módulo Pe so Núme ro de

SVA- S 50* ICFB 50 ICM 50 - A S VA-S 50 24,8 54, 6 02 7L5 013

SVA- S 50* ICFB 50 ICM 50 – B SVA-S 50 24, 8 54,6 0 27L 5017

SVA- S 50* ICFB 50 ICM 50 - A S VA-S 50 24,8 54, 6 02 7L5015

SVA- S 50* ICFB 50 ICM 50 – B SVA-S 50 24, 8 54,6 0 27L5 019

SVA- S 50* ICFB 50 ICM 50 - A S VA-S 50 24,8 54, 6 027 L5014

SVA- S 50* ICFB 50 ICM 50 – B SVA-S 50 24, 8 54,6 027L5018

SVA- S 50* ICFB 50 ICM 50 - A S VA-S 50 24,8 54, 6 027 L5016

SVA- S 50* ICFB 50 ICM 50 – B SVA-S 50 24, 8 54,6 027L 5020

SVA-S 65* ICM 65 - A SVA-S 65 32 ,9 72,4 027L 6513

SVA-S 65* ICM 65 – B SVA-S 65 32,9 72,4 027L6 517

SVA-S 65* ICM 65 - A SVA-S 65 32 ,9 72,4 027L 6515

SVA-S 65* ICM 65 – B SVA-S 65 32,9 72,4 02 7L6519

código

Application 45: Controle mecânico de pressão (temperatura) + Regulagem Manual

Tipo Número

módulos

ICF 50 4

ICF 50 4 45S40 1½ 40 Solda de encaixe, ANSI (B 16.11) S VA-S 50* ICFB 50 ICS 50-40 REG -SB 50 25,8 56,8 027L5034

ICF 50 4 45S50 2 50 Solda de encaixe, ANSI (B 16.11) SVA-S 50* ICFB 50 ICS 50 REG-SB 50 25,8 56,8 027L 5028

ICF 50 4 45S32 2 50 Solda de encaixe, ANSI (B 16.11) SVA-S 50* ICFB 50 ICS 50-32 REG-SB 50 25,8 56,8 027L5032

ICF 50 4 45S40 2 50 Solda de encaixe, ANSI (B 16.11) SVA-S 50* ICFB 50 ICS 50- 40 REG-SB 50 25,8 56,8 027L 5036

ICF 65 3 45S65 3 65 Solda de topo DIN-EN 10220 S VA-S 65* IC S 65 REG-SB 65 33,3 73,3 027L6525

ICF 65 3 45S65 3 65 Solda de topo DIN-EN 10220 S VA-S 65* ICS 80 REG-SB 65 33,3 73,3 027L6526

de

Número

da

Aplic.

45S50

45S32

45S40

45S50

45S32

45S40

45S50

45S32

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 kg lbs

1½ 40 Solda de topo DIN-EN 10220 SVA-S 5 0* ICFB 50 ICS 50 REG-SB 50 25,8 56,8 027L 5025

1½ 40 Solda de topo DIN-EN 10220 SVA-S 5 0* ICFB 50 ICS 50-32 REG-SB 50 25,8 56,8 027L 5029

1½ 40 Solda de topo DIN-EN 10220 SVA-S 5 0* ICFB 50 ICS 50- 40 REG-SB 50 25,8 56,8 027L5033

2 50 Solda de topo DIN-EN 10220 SVA -S 50* ICFB 50 ICS 50 REG -SB 50 25,8 56,8 027L5027

2 50 Solda de topo DIN-EN 10220 SVA -S 50* ICFB 50 I CS 50-32 REG-SB 50 25,8 56,8 0 27L50 31

2 50 Solda de topo DIN-EN 10220 SVA -S 50* ICFB 50 ICS 50-40 REG -SB 50 25,8 56,8 027L5035

1½ 40 Solda de encaixe, ANSI (B 16.11) SVA-S 50* ICFB 50 ICS 50 REG-SB 50 25,8 56,8 027L5026

1½ 40 Solda de encaixe, ANSI (B 16.11) SVA-S 50* ICFB 50 ICS 50-32 REG-SB 50 25,8 56,8 027L 5030

Tipo da conexão Localização do módulo Pe so Núme ro de

código

Aplicação 46: Controle eletrônico de pressão (temperatura) + Regulagem Manual

Tipo Número

módulos

ICF 50 4

ICF 50 4 46MA 1½ 40 Solda de encaixe, ANSI (B 16.11) SVA -S 50* ICFB 50 ICM 50-A REG-SB 50 24,8 54,6 027L5038

ICF 50 4 46 MB 1½ 40 Solda de encaixe, ANSI (B 16.11) S VA-S 50* ICFB 50 ICM 50 -B REG-SB 50 24, 8 54,6 027L5042

ICF 50 4 46MA 2 50 Solda de encaixe, ANSI (B 16.11) SVA-S 50* ICFB 50 ICM 50 -A REG -SB 50 24, 8 54,6 027L50 40

ICF 50 4 46 MB 2 50 Solda de encaixe, ANSI (B 16.11) SVA -S 50* ICFB 50 ICM 50- B REG-SB 50 24 ,8 54, 6 027L504 4

Todos os módulos ICS são versões de 3 pilotos. São fornecidos com dois plugues de vedação (A) e um plugue de vedação (B) (consulte a página 9).

* Módulo ﬁxo ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

de

Número

da

Aplic.

46MA

46 MB

46MA

46 MB

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 kg lbs

1½ 40 Solda de topo DIN-EN 10220 SVA-S 5 0* ICFB 50 ICM 50-A REG-SB 50 24, 8 54,6 027L5037

1½ 40 Solda de topo DIN-EN 10220 SVA-S 5 0* ICFB 50 ICM 50-B REG -SB 50 24, 8 54,6 02 7L50 41

2 50 Solda de topo DIN-EN 10220 SVA -S 50* ICFB 50 ICM 50-A REG-SB 50 24,8 54,6 027L 5039

2 50 Solda de topo DIN-EN 10220 SVA -S 50* ICFB 50 ICM 50- B REG-SB 50 24 ,8 54, 6 027L50 43

Tipo da conexão Localização do módulo Pe so Núme ro de

código

34 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Diversos

Aplicação 90: Diversos

Tipo Número

módulos

ICF 20 4 90 ¾ 20

ICF 20 6 90 1 25

ICF 20 4 90 ¾ 20

ICF 20 4 99 ¾ 20

ICF 20 4 90 ¾ 20

ICF 15 4 90 ½ 15

ICF 15 4 90 ¾ 20

ICF 20 6 90 ¾ 20

ICF 20 6 99 ¾ 20

ICF 20 6 90 ¾ 20

ICF 20 4 90 1 25

ICF 20 6 90 1 25

ICF 25 6 90 1 25

Módulo ﬁxo ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

de

Número

Tamanho da

da

Aplic.

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão Localização do módulo Peso Número de

Solda de topo, ANSI (B 36.10)

Solda de topo DIN-EN 10220

ICFS 20 ICFF 20E ICFE 20 ICFN 20 7, 2 15,8 027L 3371

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFB 20 10 ,2 22,5 027L3420

ICFS 20 ICFF 20 ICFE 20 ICFS 20 ICFB 20 I CFB 20 9, 7 21,4 027L 3421

ICFR 20A ICFF 20 ICFA 20 ICFN 20 6,4 14,1 02 7L315 6

ICFR 20A ICFF 20 ICFE 20 ICFN 20 6,4 14,1 0 27L3155

ICFS 20 ICFF 20 ICFE 20 ICFN 20 7, 2 15, 8 027L3379

ICFS 20 ICFW 20-D ICFE 20 ICFS 20 5,9 13, 0 027L3385

ICFS 20 ICFF 20 ICFB 20 ICFC 20 5,9 13, 0 02 7L3141

ICFS 20 ICFF 20 ICFE 20 ICFB 20 6,2 13,7 0 27L3122

ICFS 20 ICFF 20 ICFE 20 ICFO 20 6,1 13,4 027L 3359

ICFS 20 ICFF 20 ICFE 20 ICFR 20A 6,7 14, 8 027L3700

ICFS 20 ICFF 20 ICFB 20 ICFN 20 6,7 14,8 027L3405

IC FS 15* ICFF 15* ICFB 20 ICFN 20 6,7 14, 8 027L4581

IC FS 15* ICFF 15* ICFR 20A ICFN 20 7,2 15 ,8 027L4576

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFA 20 ICFS 20 9,4 20,7 027L3053

ICFS 20 ICFF 20 ICFA 20 ICFC 20 ICFB 20 ICFS 20 9,9 21, 8 027L3056

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A ICFN 20 9,7 21,3 027L3372

ICFS 20 ICFF 20 ICFE 20 ICFB 20 ICFR 20-A ICFN 20 9,7 21,3 027L 3133

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFR 20A 9,4 20,7 027L 3144

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICM 20-C ICFS 20 9, 7 21,3 02 7L3152

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFS 20 ICFC 20 9,8 21,6 027L3360

ICFB 20 ICFC 20 ICFE 20 ICFO 20 ICFS 20 ICFB 20 6,2 13, 6 02 7L3121

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFB 20 ICFS 20 9,6 21,1 027L 3387

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFW 20D 9,1 20,1 027L3368

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20A ICFS 20 10 ,2 22,5 027L3386

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICM 20B ICFS 20 9,7 21, 4 027L3397

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFS 20 9,4 20,7 027L 3424

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20B ICFN 20 9,6 21,1 027 L3425

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFR 20A 9,4 20,7 027L 3701

ICFS 20 ICFF 20E ICFE 20 ICFN 20 ICFR 20B ICFW 20D 9,1 20,1 027L3 439

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFW 20D ICFS 20 9,1 20 ,1 027L 3441

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFB 20 ICFN 20 9,4 20,7 027L34 46

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFW 20D 9,1 2 0,1 027L3 447

ICFS 20 ICFF 20 ICFE 20 ICFN 20 6,7 14, 7 027 L3134

ICFS 20 ICFF 20 ICFE 20 ICFB 20 5,9 13, 0 027L336 4

ICFS 20 ICFF 20 ICFE 20H ICFN 20 7, 2 15 ,8 027L3380

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFA 20 ICFS 20 9,8 21,6 027L3361

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFB 20 9,1 20,0 027L3363

ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFW 20D 12,0 26,4 027L 3376

ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFW 20D 11, 5 25,3 027L3375

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFS 20 9,4 20,7 02 7L312 3

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5B ICFW 2 5D 23,6 51,9 02 7L4168

código

AI251686497769pt-001201 | 35

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Diversos

Aplicação 90: Diversos

Tipo Número

módulos

ICF 25 6 90 1 25

ICF 20 6 90 1 25

ICF 25 6 90 1 25

ICF 25 6 90 1¼ 32

ICF 25 6 90 1½ 40

ICF 25 4 90 1½ 40

ICF 20 4 90 ¾ 20

ICF 20 4 90 1 25

ICF 25 4 90 1 25

ICF 25 4 90 1½ 40

ICF 20 6 90 ¾ 20

ICF 20 6 90 1 25

ICF 25 6 90 1 25

ICF 20 6 90 1¼ 32

ICF 25 6 90 1¼ 32

ICF 25 6 90 1½ 40 Solda de encaixe, ANSI (B 16.11) ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICF W 25S ICFS 25 25,1 55,2 027 L4159

ICF 20 4 90 ¾ 20

ICF 20 4 90 1 25

ICF 20 4 90 1¼ 32

ICF 20 4 90 ¾ 20

ICF 20 6 90 ¾ 20 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 ICFB 20 ICFS 20 15, 0 33,1 027L34 63

ICF 20 6 90 1 25 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 ICFB 20 ICFS 20 15, 0 33,1 027L3464

ICF 20 6 90 1¼ 32 Solda de encaixe, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 ICFB 20 ICFS 20 15 ,0 33,1 027L3465

NOTA!

Para aplicações especiais que não podem ser cobertas por nossos números de códigos de ICF, entre em contato com a Coolselector®2 ou com a empresa local de vendas da Danfoss.

http://refrigerationandairconditioning.danfoss.com/support-center/apps-and-software/coolselector/

Antes de projetar as conﬁgurações não padronizadas, existem algumas restrições básicas que devem ser respeitadas com relação à localização dos módulos de função (consulte página 38).

ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente. Observação: Quando utilizados em sistemas com CO2, os o-rings, no módulo ICM, podem se dilatar (expandir). Portanto, recomenda-se instalar novos o-rings, antes que o módulo de função ICM em serviço seja instalado no corpo da válvula ICF. ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

de

Número

da

Aplic.

Tamanho da

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão Localização do módulo Pes o Número de

Solda de topo DIN-EN 10220

Solda de encaixe, ANSI (B 16.11)

Solda de topo DIN-EN 10220

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFS 25 ICFB 25 22,0 48,4 02 7L4151

ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFW 20D 9,0 19,8 027L336 9

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFA 20 ICFC 20 9,6 21,1 027L339 6

ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20A ICFB 20 9,7 21, 4 027L3423

ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20B ICFN 20 9,6 21,1 027L3426

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFB 25 23,6 52,0 027L417 6

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFF 25 23,8 52,4 027L4577

ICFS 25 ICFF 25E ICFE 25 I CFN 25 ICFR 25B ICFW 25D 22,7 49,9 027 L4186

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5B ICFB 25 21,7 47,7 0 27L4143

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B I CFW 25D 22,7 49,9 02 7L4160

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5B ICFW 25D 21,9 48,2 027L4161

ICFS 25 ICFF 25E ICFE 2 5 ICFC 25 ICFB 25 ICFS 25 21,9 48,2 027L 4162

ICFS 25 ICFF 25-E I CFE 25 ICFC 25 ICFR 25B ICFB 25 22,7 49,9 02 7L4178

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5A ICFW 25D 23,6 51,9 027L4157

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFW 25D 23,6 51,9 027L4166

ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 2 5B ICFW 25D 21,7 47,7 027L4167

ICFS 25 ICFF 25 ICM 25A ICFB 25 14,9 32, 8 027L 4185

ICFS 25 ICFF 25 ICFE 25 ICFR 25A 16 ,1 35,4 027 L4192

ICFS 20 ICFF 20E ICM 20 -A33 ICFB 20 7, 2 15,8 027L3362

ICFR 20A ICFF 20E ICFE 20 ICFN 20 7,2 15,8 02 7L4179

ICFR 20B ICFF 20E ICFE 20H ICFN 20 7, 9 17, 4 027L4578

ICFB 20 ICFF 20 ICFE 20 ICFN 20 7, 0 15, 4 027L3357

ICFB 25 ICFF 25E ICFE 25 ICFN 25 14,1 31,0 027L4149

ICFS 25 ICFF 25E ICFB 25 ICFR 25A 16,1 35,5 0 27L4180

ICFS 25 ICFF 25E ICFB 25 ICFR 25A 16,1 35,5 027 L4181

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFA 20 ICFS 20 9,3 20,5 027L3055

ICFS 20 ICFF 20E ICFA 20 ICFC 20 ICFB 20 ICFS 20 9,9 21,8 027L3058

ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFB 20 ICFN 20 9, 4 20,7 027 L3150

ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFW 20S ICFS 20 10 ,4 22,9 027 L4153

ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFW 20S ICFS 20 11, 5 25,3 027L3377

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFB 25 ICFS 25 23,1 50,8 027L4156

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFW 25S ICFS 25 2 5,1 55,2 02 7L4158

ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFB 20 ICFS 20 10 ,5 23,1 027L3378

ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFW 20S ICFS 20 10 ,5 23 ,1 027L4152

ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFW 25S ICFS 25 2 5,1 55,2 027L4154

ICFB 20 ICFD 20 ICFE 20 ICFB 20 12, 4 2 7,3 027L3483

ICFB 20 ICFD 20 ICFE 20 ICFB 20 12, 4 2 7,3 027L3484

ICFB 20 ICFD 20 ICFE 20 ICFB 20 12, 4 2 7,3 027L34 85

ICFS 20 ICFD 20 ICFE 20 ICFN 20 12,1 26,7 0 27 L37 11

código

36 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Linha de drenagem de degelo

Aplicação 101D1P1 (Amônia): Dreno de líquido M2, válvula de retenção carregada sem solenoide – 1 corte

Tipo

ICF 20 4 101 ¾ 20 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICF 20 4 101 1 25 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICF 20

Número

módulos

Número

de

4 101

Aplic.

Tamanho da

da

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

1¼

Tipo da conexão

32

Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20

Aplicação 102D1 (Amônia): Drenagem de líquido M2 com solenóide - 2 válvula de bloqueio

Tipo

ICF 20 4 102 ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20 ICFE 20 ICFS 20 12.7 28 027L34 89 ICF 20 4 102 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20 ICFE 20 ICFS 20 12 .7 28 027L3490 ICF 20 4 102 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20 ICFE 20 ICFS 20 12 .7 28 027L3 491 ICF 20 4 102 ¾ 20 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFS 20 13. 2 29.1 027L3480 ICF 20 4 102 1 25 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFS 20 13.1 29.1 027L3481 ICF 20 4 102 1¼ 32 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFS 20 12. 5 2 7.6 027L3482

Número de

módulos

Número da

Aplic.

Tamanho da conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Aplicação 102D2 (CO): Drenagem de líquido M2 com solenóide - 2 válvula de bloqueio

Tipo

ICF 20 4 102 ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20 C ICFE 20 ICFS 20 027L3601 ICF 20 4 102 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFS 20 027L3602 ICF 20 4 102 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFS 20 027L 3612 ICF 20 4 102 ¾ 20 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20C ICFE 20 ICFS 20 027L3607 ICF 20 4 102 1 25 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20C ICFE 20 ICFS 20 027L3608

Número de

módulos

Número da

Aplic.

Tamanho da conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Localização do módulo Peso

12. 6 2 7.7 027L 3628

12. 6 2 7.7

ICFC 20P1 12. 6 2 7.7 027L3630

Localização do módulo Pes o

Localização do módulo Peso

Número d e

código

027L3629

Número d e

código

Número d e

código

Aplicação 103D1 (Amônia): Aplicação 103: Drenagem de líquido M4 com solenóide - 1 válvula de bloqueio

Tipo

ICF 20 4 103 ¾ 20 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 12.6 27.8 027L 3460 ICF 20 4 103 1 25 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 12.5 27. 8 027L3 461 ICF 20 4 103 1¼ 32 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFB 20 ICFE 20 ICFD 20 11. 9 26.2 027L3 462

Número de

módulos

Número da

Aplic.

Tamanho da conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Localização do módulo Peso

Número d e

código

Aplicação 104D1 (Amônia): Drenagem de líquido M4 com ﬁltro e solenóide - 1 válvula de bloqueio

Tipo

ICF 15 4 104 ¾ 20 Solda de topo DIN-EN 10220 ICFS 15 ICFF 15 ICFE 20 ICFD 20 13.6 30 027L4589 ICF 20 4 104 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFF 20 ICFE 20 ICFD 20 12.1 26.7 027L 3597 ICF 20

Número de

módulos

Número da

4

Tamanho da conexão

Aplic.

104 1¼

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

32

Solda de topo DIN-EN 10220

ICFS 20 ICFF 20E ICFE 20 ICFD 20 12 .6 27. 7 027L 3170

Localização do módulo Peso

Número d e

código

Aplicação 104D2 (CO): Drenagem de líquido M4 com ﬁltro e solenóide - 1 válvula de bloqueio

Tipo

ICF 15 4 104 ¾ 20 Solda de topo DIN-EN 10220 ICFS 15 ICFF 15 ICFE 20 ICFD 20C 027 L3 611

Número de

módulos

Número da

Aplic.

Tamanho da conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Localização do módulo Peso

Número d e

código

Aplicação 105D1 (Amônia): Drenagem de líquido M2 com solenóide - 1 válvula de bloqueio

Tipo

ICF 20 4 105 ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20 ICFE 20 ICFB 20 12 .1 26.7 027L3 486 ICF 20 4 105 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20 ICFE 20 ICFB 20 12.1 26 .7 027L3487 ICF 20 4 105 1¼ 32 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20 ICFE 20 ICFB 20 12 .1 26.7 027L3488

Número de

módulos

Número da

Aplic.

Tamanho da conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Localização do módulo Peso

Número d e

código

AI251686497769pt-001201 | 37

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Aplicação 105D2 (CO): Drenagem de líquido M2 com solenóide - 1 válvula de bloqueio

Tipo

ICF 20 4 105 ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20 C ICFE 20 ICFB 20 027L3603 ICF 20 4 105 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFB 20 027L3604

Número de

módulos

Número da

Aplic.

Tamanho da conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Localização do módulo Peso

Número d e

código

Aplicação 106D1 (Amônia): Drenagem de líquido M2 com solenóide e operador manual - 1 válvula de bloqueio

Tipo

ICF 20 4 106 ¾ 20 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 12.9 28 .4 027L3551 ICF 20 4 106 1 25 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 12.9 28.4 027L3496 ICF 20 4 106 1¼ 32 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 12.9 28.4 027L3497

Número de

módulos

Número da

Aplic.

Tamanho da conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Localização do módulo Peso

Número d e

código

Aplicação 107D1 (Amônia): Drenagem de líquido M2 com solenóide e operador manual - 2 válvula de bloqueio

Tipo

ICF 20 6 107 ¾ 20 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 15.7 34.5 027L3498 ICF 20 6 107 1 25 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 15.7 34.5 027L3499 ICF 20 6 107 1¼ 32 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 15. 7 34.5 027L3550

Número de

módulos

Número da

Aplic.

Tamanho da conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Localização do módulo Peso

Número d e

código

Aplicação 108D1 (Amônia): Drenagem de líquido M2 sem solenóide - 2 válvula de bloqueio

Tipo

ICF 20 4 108 ¾ 20 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFS 20 11. 9 26. 2 027L355 8 ICF 20 4 108 1 25 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFS 20 11.9 26.2 027L3559 ICF 20 4 108 1¼ 32 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFS 20 11. 9 26. 2 027L3560

Número de

módulos

Número da

Aplic.

Tamanho da conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Localização do módulo Peso

Número d e

código

Aplicação 109D2 (CO): Drenagem de líquido M2 com solenóide e parar/veriﬁcar - 1 shut oﬀ

Tipo

ICF 20 4 109 ¾ 20 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20 C ICFE 20 ICFN 20 027L3609 ICF 20 4 109 1 25 Solda de topo DIN-EN 10220 ICFS 20 ICFD 20C ICFE 20 ICFN 20 0 27L3 610

Número de

módulos

Número da

Aplic.

Tamanho da conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

Tipo da conexão

Localização do módulo Peso

Número d e

código

Aplicação 110D1P1 (Amônia): Dreno de líquido M2, válvula de retenção carregada sem solenoide – 2 corte

Tipo

ICF 20 6 110 ¾ 20 S olda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICFB 20 ICFS 20 ICF 20 6 110 1 25 Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20 ICFC 20P1 ICFB 20 ICFS 20 ICF 20 6

ICAD e bobinas não estão incluídas e devem ser encomendadas separadamente.

Número

módulos

de

Número

Aplic.

Tamanho da

da

110

conexão

[pol.] [mm] M1 M2 M3 M4 M5 M6 kg lbs

1¼

Tipo da conexão

32

Solda de encaixe,, ANSI (B 16.11) ICFS 20 ICFD 20 ICFB 20

Localização do módulo Peso

12. 6 2 7.7 027L362 5

ICFC 20P1

ICFB 20 ICFS 20

12. 6 2 7.7

12. 6 2 7.7 027L3627

Número d e

código

027L3626

AI251686497769pt-001201 | 38

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

As possíveis localizações dos módulos

As localizações dos módulos são indicadas por M1, M2, M3, M4, M5 e M6. Em relação ao ﬂuxo de refrigerante, M1 é o mais próximo da entrada.

ICF 15 com quatro módulos

Tipo de módulo de função Pode ser instalado nestes locais ICFS Módulo válvula de bloqueio *(ICFS 15) *(ICFF 15) M4 ICFR Módulo válvula de regulagem manual *(ICFS 15) *(ICFF 15) M4 ICFF Módulo ﬁltro *(ICFS 15) *(ICFF 15) ICFE Módulo válvula solenoide *(ICFS 15) *(ICFF 15) M3 ICFC Módulo válvula de retenção *(ICFS 15) *(ICFF 15) M4 ICFN Módulo válvula conjugada de bloqueio e de retenção *(ICFS 15) *(ICFF 15) M4 ICM Módulo válvula operada por motor *(ICFS 15) *(ICFF 15) M3 ICFB Tampa cega *(ICFS 15) *(ICFF 15) M3 M4 ICFA Módulo válvula de expansão eletrônica (somente para ICF 20) *(ICFS 15) *(ICFF 15) M3 ICFO Módulo operador manual *(ICFS 15) *(ICFF 15) M4 ICFW Módulo conexão para solda *(ICFS 15) *(ICFF 15) M3 M4 ICFD Módulo de drenagem (somente para ICF 15 e 20) *(ICFS 15) *(ICFF 15) M4

ICF 20 e ICF 25 com quatro módulos

Tipo de módulo de função Pode ser instalado nestes locais ICFS Módulo válvula de bloqueio M1 M2 M3 M4 ICFR Módulo válvula de regulagem manual M1 M2 M3 M4 ICFF Módulo ﬁltro M2 M4 ICFE Módulo válvula solenoide M3 ICFC Módulo válvula de retenção M4 ICFN Módulo válvula conjugada de bloqueio e de retenção M4 ICM Módulo válvula operada por motor M1 M3 ICFB Tampa cega M1 M2 M3 M4 ICFA Módulo válvula de expansão eletrônica (somente para ICF 20) M1 M3 ICFE20H Módulo válvula solenoide (somente para ICF 20) M1 M3 ICFO Módulo operador manual M4 ICFW Módulo conexão para solda M1 M2 M3 M4 ICFD Módulo de drenagem (somente para ICF 15 e 20) M2 M4

ICF 20 e ICF 25 com seis módulos

Tipo de módulo de função Pode ser instalado nestes locais ICFS Módulo válvula de bloqueio M1 M2 M3 M4 M5 M6 ICFR Módulo válvula de regulagem manual M1 M2 M3 M4 M5 M6 ICFF Módulo ﬁltro M2 M4 M6 ICFE Módulo válvula solenoide M3 ICFC Módulo válvula de retenção M4 M6 ICFN Módulo válvula conjugada de bloqueio e de retenção M4 M6 ICM Módulo válvula operada por motor M1 M3 M5 ICFB Tampa cega M1 M2 M3 M4 M5 M6 ICFA Módulo válvula de expansão eletrônica (somente para ICF 20) M1 M3 M5 ICFE20H Módulo válvula solenoide (somente para ICF 20) M1 M3 M5 ICFO Módulo operador manual M4 ICFW Módulo conexão para solda M1 M2 M3 M4 M5 M6 ICFD Módulo de drenagem (somente para ICF 15 e 20) M2 M4 M6

ICF 50 com quatro módulos

Tipo de módulo de função Pode ser instalado nestes locais SVA-S Módulo válvula de bloqueio * (SVA-S 50) M4 ICFB Tampa cega * (SVA-S 50) M2 FIA Módulo ﬁltro * (SVA-S 50) M2 ICS Módulo válvula operada por piloto * (SVA-S 50) M3 ICM Módulo válvula operada por motor * (SVA-S 50) M3 ICLX Módulo válvula solenoide de 2 estágios * (SVA-S 50) M3 REG-SB Módulo válvula de regulagem manual * (SVA-S 50) M4

ICF 65 com três módulos

Tipo de módulo de função Pode ser instalado nestes locais SVA-S Módulo válvula de bloqueio *(SVA-S 65) M4 ICFB Tampa cega *(SVA-S 65) FIA Módulo ﬁltro *(SVA-S 65) ICS Módulo válvula operada por piloto *(SVA-S 65) M3 ICM Módulo válvula operada por motor *(SVA-S 65) M3 ICLX Módulo válvula solenoide de 2 estágios *(SVA-S 65) M3 REG-SB Módulo válvula de regulagem manual *(SVA-S 65) M4

*) O módulo é ﬁxo

Localização não é possível

39 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

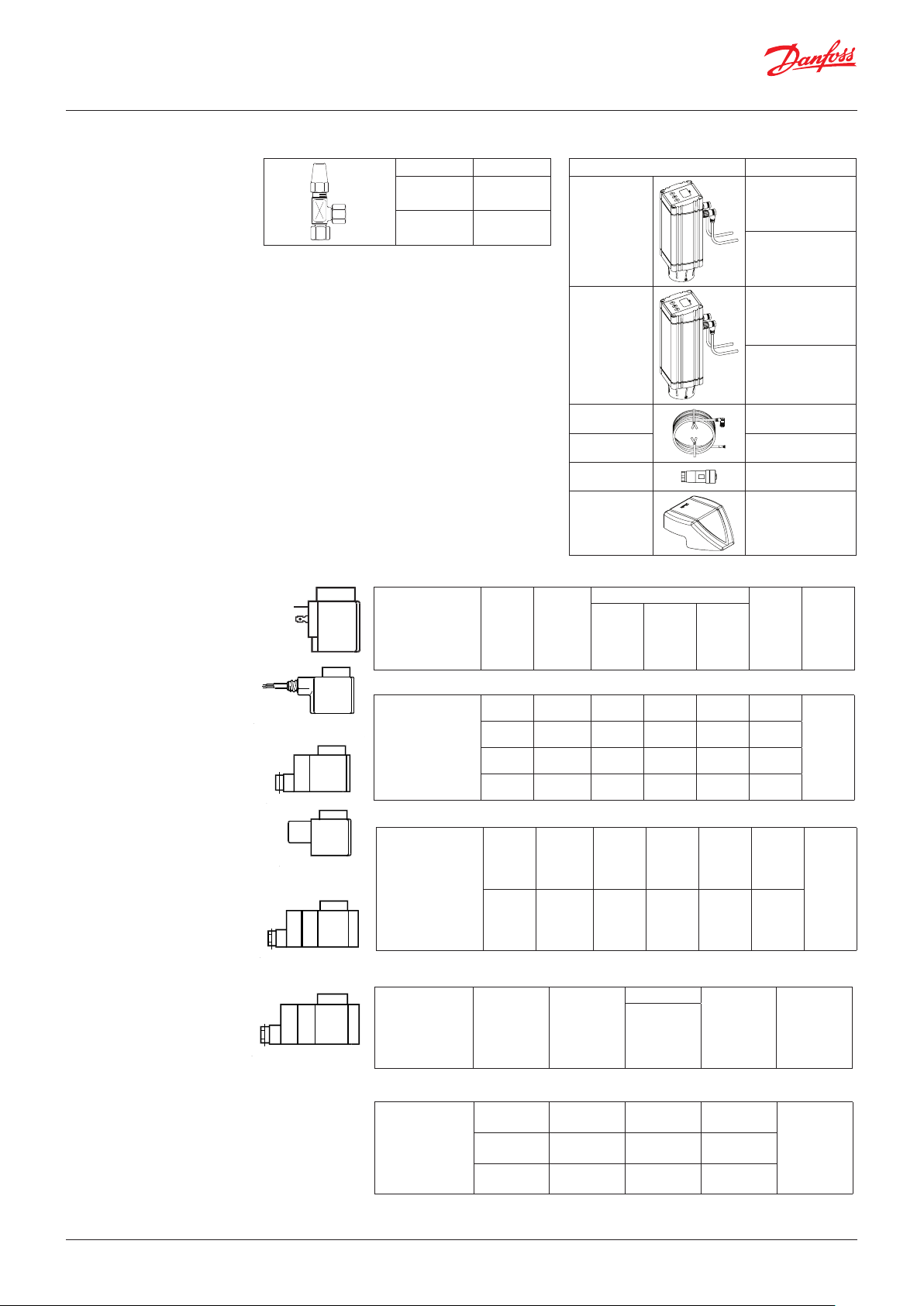

Pedido de acessórios Válvula de agulha tipo SNV-ST

Descrição Código nº

G½ pol. (Qtde. 1) 148B3778

NPT-FPT 3/8 pol. (Qtde. 1)

Outros tipos de SNV, consulte a literatura: AI244986497087

Para ver a lista completa de peças de reposição e acessórios para ICF 15 a 65 (incluindo versões em aço inoxidável), consulte AI242886444256

Bobinas

Tipo da válvula

Corrente alternada c.a.

ICFE

A ICS/ICLX (MOPD < 21 bar)

ICAD 600A/ICAD 1200A

Descrição

ICAD 600A para ICF 15 – 25

148B3747

ICAD 1200A para ICF 50 e 65

Cabo Conjunto de cabos de

Conector Conjunto de conector

Tampa de proteção

Consulte os detalhes na literatura do ICAD: AI236186442940

ﬁos

IP 67

Código nº

Com

caixa de

terminais

IP 67

TensãoVFrequência

12 50 018F6706 15

24 50 018F6257 018F6707 018F7358 16

220-230 50 018F6251 018F6701 018F7351 31

115 60 018F6260 018F6710 20

Com 1 m

Cabo de 3

Hz

Com

Plugues

DIN**)

Código nº

Com cabo de 1,5 m

027H9075

Sem cabos

027H9120

Com cabo de 1,5 m 027H9077

Sem cabos

027H9122

10 m. 027H0427

15 m. 027H0435

fêmea 027H0430 Tampa de proteção

para ICAD 027H0431

Apêndice

n.º*)

Consumo

energético

Retenção: 10 W 21 VA

Irrupção: 44 VA

Corrente contínua c.c.

ICFE/ICFA

A ICS/ICLX (MOPD < 21 bar)

Bobinas especiais para ICFE

Tipo da válvula

Corrente alternada c.a.

ICFE

A ICS/ICLX (MOPD < 21 bar)

Para outros tipos de bobina, por favor, consulte os folhetos técnicos para EVRA, AKVA, ICS ou válvulas ICLX.

12 018F6856 01

24 018F6857 02

Código nº

Tensão

V

24 50 018F6807 16

110 50 018F6811 22

220-230 50 018F6801 31

Frequência

Hz

Com caixa de

terminais

IP 67

N.º do

apêndice

indica tensão e

frequência

AI251686497769pt-001201 | 40

20 W

Consumo de

energia

Retenção:

12 W

26 VA

Irrupção:

55 VA

44 mm

177 mm

133 mm

224 mm

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Dimensões

Este exemplo indica as dimensões máximas para os blocos de válvulas ICF.

(5.2 in.)

102 mm

(4.9 in.)

124 mm

(4 in.)

(1.7 in.)

ICF 15-4

(7 in.)

50 mm

(2 in.)

(8.8 in.)

194 mm

(7.6 in.)

44 mm

(1.7 in.)

(7 in.)

177 mm

Danfoss

27H595_08-2017

41 | AI251686497769pt-001201

199 mm

(7.8 in.)

Danfoss

260 mm

180 mm

(17.3 in.)

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Dimensões (continuação)

Este exemplo indica as dimensões máximas para os blocos de válvulas ICF.

27H213_08-2014

(10.2 in.)

ICF 15-4

(7.1 in.)

34 mm

(1.3 in.)

54 mm

(2.1 in.)

194.5 mm (7.7 in.)

440 mm

88 mm

(3.5 in.)

AI251686497769pt-001201 | 42

179 mm

87 mm

223 mm

44 mm

177 mm

27H596_08-2017

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Dimensões (continuação)

Este exemplo indica as dimensões máximas para os blocos de válvulas ICF.

(7 in.)

99 mm

(3.9 in.)

ICF 20-4

(3.4 in.)

Danfoss

(8.8 in.)

(1.7 in.)

(7 in.)

220 mm

(8.7 in.)

(7 in.)

179 mm

44 mm

(1.7 in.)

177 mm

(7 in.)

43 | AI251686497769pt-001201

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Dimensões (continuação)

Este exemplo indica as dimensões máximas para os blocos de válvulas ICF.

Danfoss

M27L0015_1

ICF 20-4

AI251686497769pt-001201 | 44

179 mm

87 mm

223 mm

44 mm

177 mm

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Dimensões (continuação)

Este exemplo indica as dimensões máximas para os blocos de válvulas ICF.

(7 in.)

(3.4 in.)

ICF 20-6

Danfoss

27H597_08-2017

(8.8 in.)

(1.7 in.)

(7 in.)

290 mm

(11.4 in.)

44 mm

(1.7 in.)

177 mm

(7 in.)

45 | AI251686497769pt-001201

Danfoss

M27L0016_1

260 mm

(10.2 in.)

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Dimensões (continuação)

Este exemplo indica as dimensões máximas para os blocos de válvulas ICF.

ICF 20-6

AI251686497769pt-001201 | 46

Danfoss

M27L0051_1

252 mm

(9.9 in.)

58 mm

(2.3 in.)

70 mm

(2.8 in.)

266 mm (10.5 in.)

273 mm

(10.7 in.)

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Dimensões (continuação)

Este exemplo indica as dimensões máximas para os blocos de válvulas ICF.

ICF 25-4

47 | AI251686497769pt-001201

252 mm

(9.9 in.)

59 mm

(2.3 in.)

70 mm

(2.8 in.)

356 mm (14.0 in.)

Danfoss

M27L0050_1

273 mm

(10.7 in.)

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Dimensões (continuação)

Este exemplo indica as dimensões máximas para os blocos de válvulas ICF.

ICF 25-6

AI251686497769pt-001201 | 48

27L25_2015-09

460

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Dimensões (continuação)

Este exemplo indica as dimensões máximas para os blocos de válvulas ICF.

(18.1 in.)

ICF 50-4

Danfoss

637

(25.1 in.)

70

(2.8 in.)

70

(2.8 in.)

49 | AI251686497769pt-001201

418

Folha de dados | Bloco de válvulas, ICF 15, ICF 20, ICF 25, ICF 50 e 65

Dimensões (continuação)

Este exemplo indica as dimensões máximas para os blocos de válvulas ICF.

(16.5 in.)

ICF 65-3

Danfoss

27L26_2015-09

665

(26.2 in.)

84

(3.3 in.)

84

(3.3 in.)

AI251686497769pt-001201 | 50

AI251686497769pt-001201 | 51

Danfoss ICF 15, ICF 20, ICF 25, ICF 50, ICF 65 Data sheet [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
