Danfoss ICAD 600A-TS Data sheet [fr]

Fiche technique
Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
L'ICMTS est une vanne motorisée à commande directe, entraînée par un actuateur de type ICAD 600A-TS.
L'ICMTS est conçue pour réguler le débit de gaz transcritique ou de liquide subcritique provenant du refroidisseur de gaz dans les systèmes au CO2 transcritiques. L'ICMTS peut également servir pour d'autres fonctions de régulation dans les systèmes au CO2.
La vanne ICMTS est conçue pour que les forces d'ouverture et de fermeture soient équilibrées.
ICAD 600A-TS
L'actuateur ICAD 600A-TS peut être régulé à l'aide des signaux suivants : 0-20 mA 4-20 mA (par défaut) 0-10 V 2-10 V
L'actuateur ICAD 600A-TS peut également actionner vanne ICMTS en fonctionnement marche/arrêt une entrée digitale.
La vanne ICMTS peut également être actionnée manuellement au moyen de l'actuateur ICAD 600A-TS ou de l'outil multifonction pour ICMTS (consultez la section Commande).
une
gérée par
Caractéristiques (vanne)
• Conçue pour les applications au CO2 haute pression, la pression de service maximale est de 140 bar/2 030 psig.
• Convient aux R744 (CO2).
• Raccordements directs.
• Raccordements soudés type DIN.
• Corps en acier éprouvé basses températures.
• Poids réduit et conception compacte.
• Le cône de régulation assure une précision optimale de la régulation, notamment en charge partielle.
Conception (vanne) Raccordements
Les vannes ICMTS sont disponibles avec des raccordements soudés type DIN.
Homologations
La vanne ICMTS est conçue pour satisfaire aux exigences liées à la réfrigération. Les vannes ICMTS sont conformes à la norme européenne
Diamètre nominal de l'alésage Classées pour Fluides de groupe I
Catégorie Article 3, paragraphe 3
mentionnée dans la directive relative
Vannes ICMTS
• Ouverture manuelle possible par le biais de l'ICAD 600A-TS
ou d'un outil multifonction.
• Le siège en PTFE offre une excellente étanchéité de la vanne.
• Couplage magnétique – Assemblage complètement hermétique.
• L'ICAD 600A-TS comprend une fonction d'encodeur qui fournit une position de retour de vanne réelle au régulateur Danfoss ou aux systèmes de régulation non-Danfoss.
aux équipements sous pression et portent le marquage CE. Pour plus de détails/restrictions, consultez les instructions d'installation. L'actuateur ICAD 600A-TS est homologué UL.
Matériau du corps de vanne et du couvercle supérieur
Acier éprouvé pour les basses températures
DN ≤ 25 (1 po)
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 1
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
Index oldal
Caractéristiques (vanne) ............................................................................1
Conception (vanne).................................................................................1
Données techniques (vanne)........................................................................3
Fonctionnement (vanne)............................................................................3
ICAD 600A-TS
Caractéristiques (actuateur).........................................................................4
Données techniques (actuateur) ....................................................................4
Homologations.....................................................................................5
Fonctionnement (actuateur) ........................................................................5
ICAD-UPS pour ICMTS ..............................................................................6
Spécification du matériau...........................................................................8

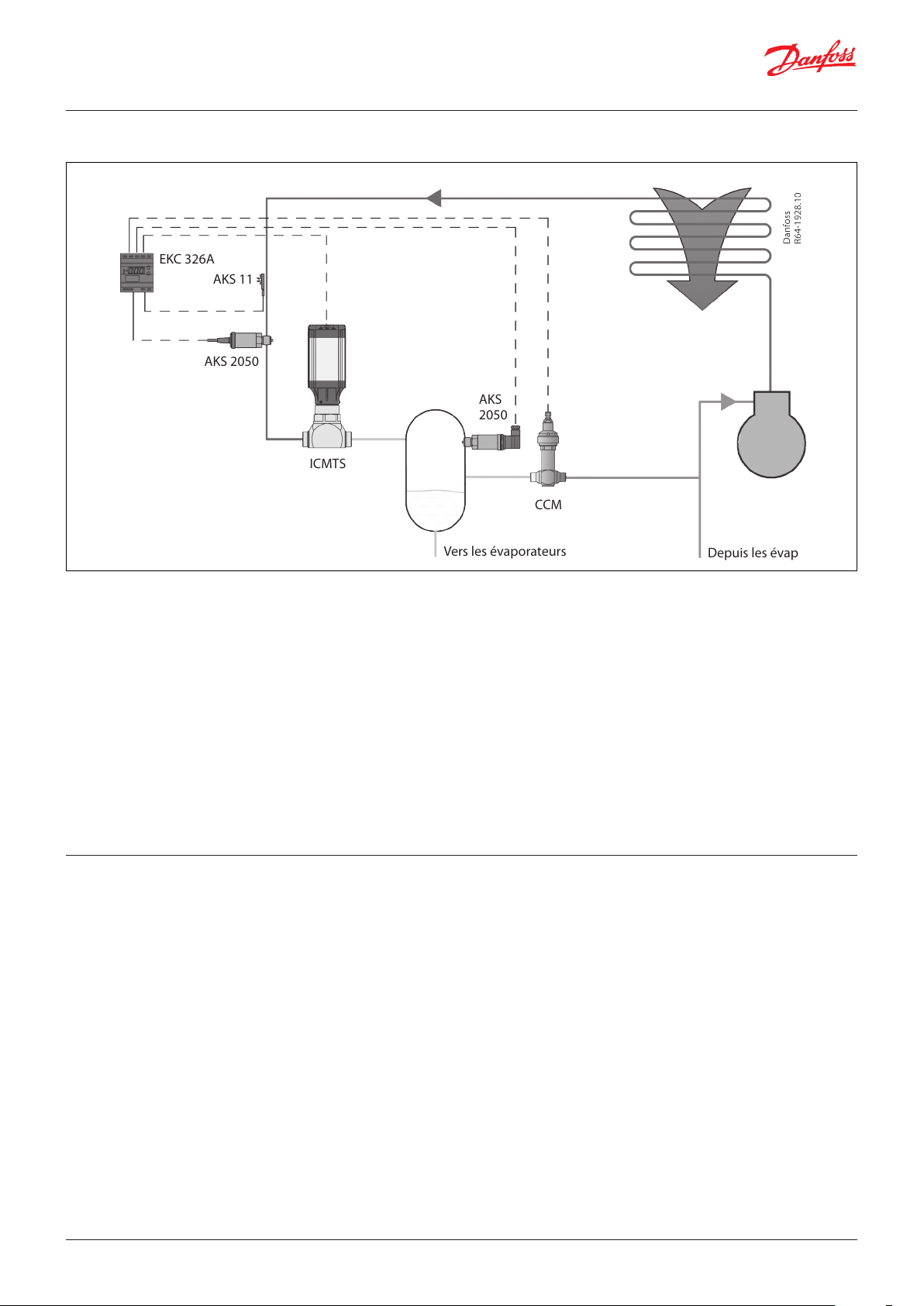

Application ICMTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Puissances frigorifiques de l'ICMTS ................................................................10
Commande....................................................................................... 10
Accessoires....................................................................................... 11
Dimensions ...................................................................................... 13
Raccordements................................................................................... 13
Fonctionnement général..........................................................................14
Alarmes .......................................................................................... 15
Réinitialisation des réglages d'usine : ..............................................................16
Retirez l'alimentation.............................................................................. 17
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 2
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
P
1
a
b
c
g
d
f
e
Options d'alimentation de sécurité
Données techniques (vanne)
En cas de panne de courant, de nombreuses options de sécurité sont possibles, à condition qu'un ICAD-UPS ou un élément similaire soit utilisé. Lors d'une panne de courant, l'ICAD 600A-TS peut être configurée pour :
- Fermer l'ICMTS
- Ouvrir l'ICMTS
- Conserver la position dans laquelle elle était avant la panne de courant.
- Atteindre un degré d'ouverture spécifique.
Consultez la section ICAD UPS pour plus d'informations.
Remarque :
une alimentation de sécurité (batterie ou onduleur) est requise.
Fluides frigorigènes
Convient au R744 (CO2). Les vannes ICMTS ne doivent pas être utilisées avec des fluides inflammables. Pour plus d'informations, contacter votre distributeur local Danfoss.
Plage de température :
Fluide : –60/+120 °C (–76/+248 °F).
Pression
La vanne est conçue pour une pression de service max. de 140 bar (2 030 psig)
frigorigènes
veuillez
Protection de la surface Protection de surface de la vanne contre la corrosion.
• Différentiel de pression d'ouverture max. (MOPD) de l'ICMTS : 90 bar (1 305 psi)
• Le temps d'ouvertue ou fermeture à 100% de la vanne niveau de l'ICAD 600A-TS, est de 3 secondes.
en configurant
ICMTS :
la vitesse maximale au
Fonctionnement (vanne)
La vanne motorisée ICMTS est conçue pour une utilisation avec l'actuateur ICAD 600A-TS.
La force motrice de l'actuateur est transmise via un couplage magnétique (a) à travers le boîtier supérieur étanche en acier inoxydable (b), ce qui élimine mouvement rotatif est transmis à une tige (c), qui crée à son tour le mouvement vertical du cône (d) pour fermer et ouvrir la vanne, et qui se ferme en venant en appui sur le joint PTFE (téflon)(e). La force de fermeture de l'actuateur combinée au joint siège de la vanne (f) fournit une étanchéité efficace pour empêcher toute est en magement débris, il est recommandé d'installer un filtre sur l'installation.
La pression d'entrée de la vanne qui agit sur la partie inférieure du joint PTFE (e) passe à travers le cône creux (d) vers la partie supérieure du piston (g) et équilibre ainsi la du piston (g). Tout liquide piégé est évacuer vers la sortie de la vanne part une petit orifice qui n'affecte en rien les performances de la vanne.
Les actuateurs sont très bien protégés et totalement résistants aux intempéries, aucune pièce interne n'est exposée à l'environnement.
Grâce aux actuateurs à action rapide et à la conception de vanne équilibrée, la vanne peut passer de la position totalement fermée à la position totalement ouverte en 3 secondes environ.
le besoin d'un presse-étoupe. Le
du couplage magnétique (a)
PTFE (e) et au
fuite par l'orifice lorsqu'elle
position fermée. Pour éviter tout endom-
du joint PTFE (e) et du siège
pression de part et d'autre
dans le cône (d)
(f) par des
ICMTS
Les petits cônes (A33 et A) sont de forme cylindrique afin de fournir une régulation optimale à des puissances frigorifiques faibles et à des pressions différentielles élevées.
La première version des vannes ICMTS est équipée de cône A en V. Veuillez contacter votre distributeur local Danfoss pour plus d'informations.
Les grands cônes (B et C) sont en V afin de fournir une courbe de régulation optimale pour des puissances frigorifiques élevées.
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 3
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
ICAD 600A-TS
Caractéristiques (actuateur)
L'actuateur de type 600A-TS est spécifiquement conçu pour les vannes ICMTS. L'actuateur de type 900 peut également être utilisé pour les vannes ICMTS, cependant, il consomme plus d'énergie qu'un ICAD 600A-TS pour des applications similaires.
L'ICAD 600A-TS est régulé par un signal analogique de
modulation (p. ex. 4-20 mA/2-10 V) ou par un signal
• Spécialement conçu pour les vannes ICMTS
• Moteur pas à pas haute vitesse
• Affichage LCD à sept segments, et trois touches de programmation
• Degré d'ouverture de la vanne pouvant être visible en continu
• Configuration facile pour différentes applications sur site (changement de vitesse, MARCHE/ARRÊT, vanne de modulation)
• Temps d'ouverture-fermeture : 3 secondes
• Modulation ou fonctionnement MARCHE/ARRÊT
• Changement de vitesse en cours de fonctionnement
• Mémorisation d'anciennes alarmes
• Protection par mot de passe
• Signal d'entrée de régulation : 4-20 mA, 0-20 mA, 0-10 V, 2-10 V
• Retour de position : 0-20 mA, 4-20 mA
• 3 retours digitaux MARCHE/ARRÊT
• Résolution : 20 microns/pas (course de 0,02 mm par pas)
digital de MARCHE/ARRÊT. L'ICAD 600A-TS est équipé d'une MMI (interface homme-machine) permettant l'affichage continu du degré d'ouverture de la vanne et permet un accès aux différents paramètres de régulation spécifique à chaque applications. La vanne ICMTS est généralement régulée par le régulateur EKC 326A.
• Pas totaux : 250
• Étalonnage automatique, zone neutre
• En cas de panne de courant, plusieurs possibilités s'offrent à vous l'ICAD 600A-TS peut être configurée pour : Fermer l'ICMTS Ouvrir l'ICMTS Conserver la position dans laquelle elle était avant la panne de courant. Atteindre un degré d'ouverture spécifique.
• Moteur magnétique hermétique
• Protection : IP 67 (~NEMA 6).
• Homologations : CE, UL, CRN
• Connecteurs pour une installation et un entretien faciles
• Peut être régulé par le régulateur Danfoss EKC 326A et intégré dans le système Danfoss ADAP-KOOL®.
Données techniques (actuateur)
Matériaux Boîtier Aluminium Partie supérieure de l'ICAD 600A-TS : PBT thermoplastique
Poids ICAD 600A-TS : 1,2 kg (2,64 lb)
Plage de température (ambiante) –30 °C/+50 °C (–22 °F/122 °F)
Protection IP 67 (~NEMA 6)
Raccordement de câble Peut être commandé avec ou sans câbles.
Données électriques
La tension d'alimentation est isolée galvaniquement entre l'entrée et la sortie.
Tension d'alimentation : Charge : ICAD 600A-TS : 1,2 A
Alimentation de sécurité
Charge : ICAD 600A-TS : 1,2 A
Capacité de la batterie :
Pour chaque cycle d'ouverture/fermeture ICAD 600A-TS : Paramètre de vitesse i04=100 (vitesse max.) : 2 mAh Paramètre de vitesse i04=1 (vitesse min.) : 200 mAh
Entrée analogique -
Intensité : 0/4-20 mA Charge : 200 Ω Tension : 0/2-10 V d.c. Charge :
:
24 V d.c., + 10 %/-15 %
min. 19 V d.c., max. 26,4 V d.c.
Intensité ou tension
10 kΩ
En cas de commande avec câbles : 2 câbles de 1,5 m (60 po) avec connecteurs M12 inclus
Câble d'alimentation
3 × 0,34 mm2 (3 × ~22 AWG) Ø4,8 mm (diamètre de 0,19”)
Câble de régulation
7 × 0,25 mm2 (7 × ~24 AWG) Ø6 mm (diamètre de 0,24”)
Sortie analogique : 0/4-20 mA Charge : ≤ 250 Ω
Entrée analogique-Entrée digitale MARCHE/ARRÊT au
moyen de contacts libres de potentiel (relais de signalisation/télécommunication avec contacts plaqués or recommandés) – Tension d'entrée utilisée MARCHE : impédance de contact < 50 Ω ARRÊT : impédance de contact > 100 Ω
Sortie digitale Tout ou rien- 3 sorties par transistor NPN
Alimentation externe : 5-24 V c.c. (Une alimentation identique
Charge de sortie : 50 Ω Charge : 50 mA max.
à celle de l'ICAD 600A-TS peut
être utilisée, mais notez que le système isolé galvaniquement détérioré).
sera alors
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 4
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
III
Données techniques (suite)
Raccordement de câble-deux câbles prémontés de 1,5 m (60 po)
Réf.
Boîte à borne-non fournie par Danfoss
Câble de régulation Cable d’alimentation
connecteur mâle à 4 broches connecteur mâle à 8 broches
II
I
Couleur
A
Noir
B
Marron
C
Rouge
D
Orange
E
Jaune
F
Vert
G
Bleu
I
Noir
II
Blanc
III
Marron
*
Alimentation sans interruption
Remarque : le code couleur est différent de celui des schémas électriques antérieurs.
Description – Alarme commune –
ICM totalement ouverte – ICM totalement fermée – Masse GND
+ Entrée de 0/4-20 mA + Entrée de 0/2-10 V + Sortie de 0/4-20 mA
Alimentation de sécurité
+
Batterie/onduleur* de
19 V d.c.
+
Tension d'alimentation
24 V d.c.
C D E
Sorties digitales
}
Entrées/ sorties analogiques
}
B A G
F
Homologations
Conforme à la norme 89/336 CEE (CEM) Émission : EN61000-6-3 Immunité : EN61000-6-2 UL CRN
Fonctionnement (actuateur)
La conception de l'ICAD 600A-TS est basée sur une technologie de moteur pas à pas avec une MMI (interface homme-machine), qui offre une très grande flexibilité et possibilité de réglage avec le même type d'actuateur ICAD 600A-TS.
Le degré d'ouverture (0-100 %) de la vanne ICMTS peut être observé en permanence
sur l'afficheur de
l'ICAD 600A-TS.
Le système de menu avancé permet de régler les paramètres afin d'obtenir la fonction De nombreux paramètres peuvent
requise.
être configurés,
• Changement de la vitesse de la vanne ICMTS
• Étalonnage automatique
• Multiples options de configuration de sécurité en cas de coupure de courant
Pour l'entretien, tous les signaux d'entrée et de sortie peuvent être rappelés et observés depuis l'affichage de l'ICAD 600A-TS.
Une protection par mot de passe a été associée au paramètre de la vanne ICMTS
pour empêcher
toute modification involontaire et non autorisée.
notamment les suivants :
• Modulation et régulation MARCHE/ARRÊT
• Entrée analogique 0-20 mA ou 4-20 mA 0-10 V ou 2-10 V
• Sortie analogique 0-20 mA ou 4-20 mA
• Régulation manuelle ou automatique
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 5
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
Fonctionnement (actuateur)
(suite)

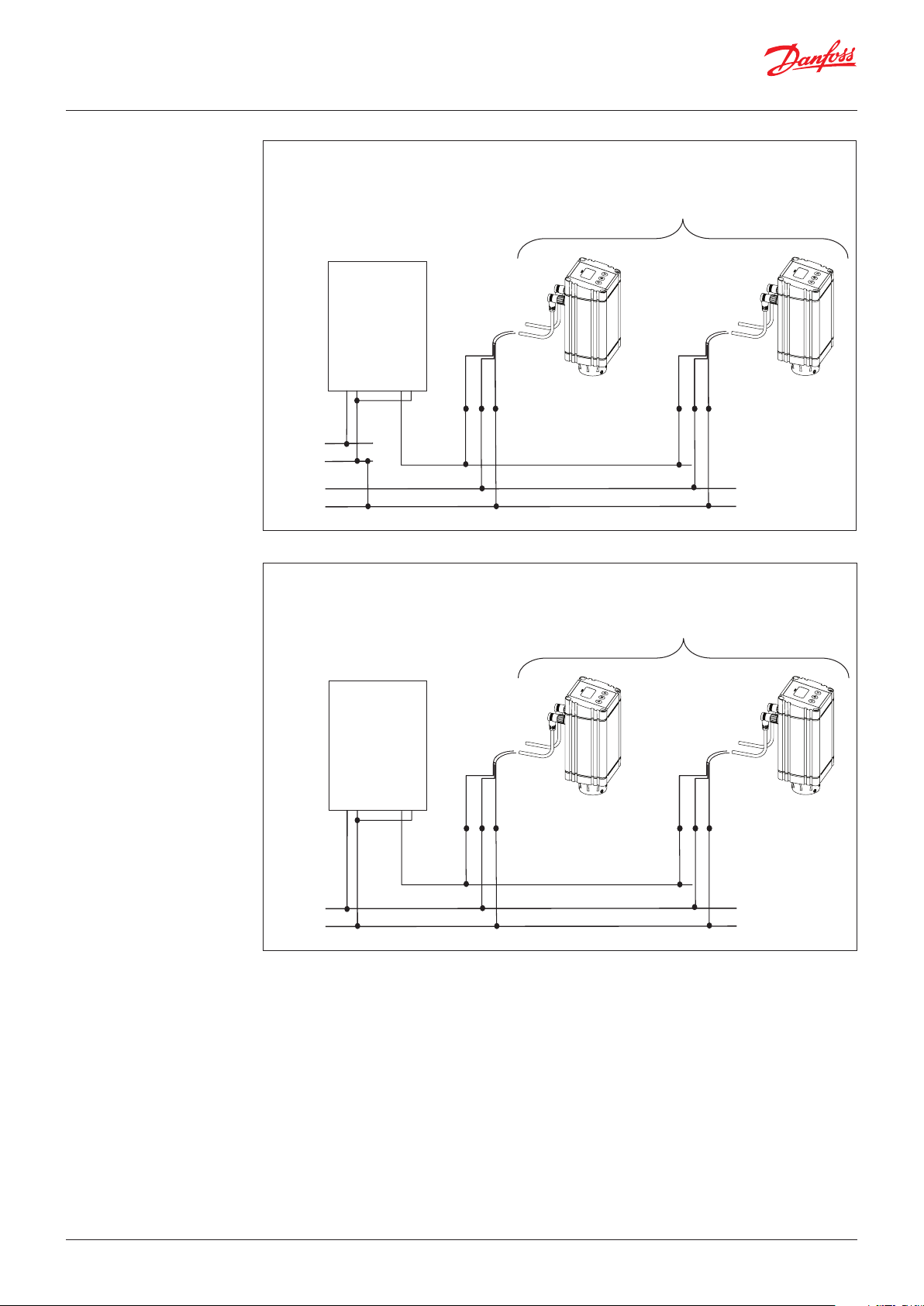

ICAD-UPS pour ICMTS
La conception de l'ICAD 600A-TS est basée sur une technologie de moteur pas à pas avec une MMI (interface homme-machine), qui offre une très grande flexibilité et possibilité de réglage avec le même type d'actuateur ICAD 600A-TS.
Le degré d'ouverture (0-100 %) de la vanne ICMTS peut être observé en permanence
sur l'afficheur de
l'ICAD 600A-TS.
Le système de menu avancé permet de régler les paramètres afin d'obtenir la fonction De nombreux paramètres peuvent
requise.
être configurés,
notamment les suivants :
L'ICAD-UPS est conçu pour être utilisé avec la avvanr ICMTS. L'ICAD-UPS peut être raccordé à l'ICAD 600A-TS.
• Modulation et régulation MARCHE/ARRÊT
• Entrée analogique 0-20 mA ou 4-20 mA 0-10 V ou 2-10 V
• Sortie analogique 0-20 mA ou 4-20 mA
• Régulation manuelle ou automatique
• Changement de la vitesse de la vanne ICMTS
• Étalonnage automatique
• Multiples options de configuration de sécurité en cas de coupure de courant
En cas de panne de courant, l'ICMTS peut se placer dans une position sécurisée selon les possibilités suivantes :
– fermeture de l'ICMTS ; – ouverture de l'ICMTS ; – conservation de la position ; – passage à un degré d'ouverture spécifique
de l'ICMTS.
Une fois l'alimentation rétablie, le système repasse automatiquement en mode de fonctionnement normal.
Informations et caractéristiques • Produit industriel.
Peut prendre en charge jusqu'à – 8 actuateurs ICAD 600A-TS
• Solution intégrée : batterie et onduleur.
Homologations industrielles :
CE, UL, GL (Germanisher Lloyd).
• Montage sur rail DIN.
Voyants LED – Vert (MARCHE) – Jaune (clignotant : en charge, fixe :
mode tampon (alimentation de sécurité de l'ICAD 600A-TS)
– Rouge (batterie entièrement déchargée/
batterie défectueuse)
• Alimentation de 24 V d.c. → Une seule
alimentation commune à l'ICAD 600A-TS et l'ICAD UPS
peut être utilisé. charge supplémentaire de +0,5 A sur le transformateur.
• Vérification de la batterie toutes les 60 secondes.
Code article : 027H0182
Pour plus d'informations, veuillez consulter les instructions AN000086416706
Prévoir une
• Période tampon réglable*. (1, 2, 3, 5, 10, 15, 20, 30 ou l'infini) = garantit une durée de vie plus longue de la batterie.
• Arrêt à distance forcé en mode tampon via l'entrée digitale.
• 3 contacts à deux directions de relais digitaux libres de potentiel pour les signaux vers les systèmes d'automates programmables (marche, mode tampon (alimentation de sécurité de l'ICAD 600A-TS), alarme).
* La période tampon est définie comme la période pendant
laquelle l'ICAD 600A-TS est uniquement alimenté par l'ICAD­UPS (c.-à-d. non pas par l'alimentation principale).L'ICAD-UPS est équipé
d'un paramètre de période tampon réglable (1, 2, 3, 5, 10, 15, 20, 30 min ou l'infini). Si le paramètre est réglé sur 3, l'ICAD-
UPS coupera l'alimentation de l'ICAD 600A-TS raccordé 3 minutes après la panne de courant. Ceci garantit que la batterie interne de l'ICAD-UPS ne se décharge pas entièrement.
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 6
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
-
max 3 pcs. of ICAD 1200 or
24
0.5
24
-
max 3 pcs. of ICAD 1200 or
24
Applications ICAD-UPS
Alimentations séparées de 24 V d.c. pour l'ICAD-UPS et l'ICAD 600A-TS
max. 5 pcs. of ICAD 900 or
8 actuateurs ICAD 600A-TS max.
max. 8 pcs. of ICAD 600
ICAD - UPS
ICAD-UPS
Input Output
V d.c.
A
V d.c.
+
-
+
Entrée
+ - + - + - + -
Sortie
Noir (+)
Marron (–)
Blanc (+)
Alimentation 24 V d.c. commune pour l'ICAD-UPS et l'ICAD 600A-TS
Noir (+)
Blanc (+)
Marron (–)
V d.c.
Entrée
+
ICAD-UPS
ICAD-UPS
Input Output
+ -+ -+ -+ -
Sortie
Noir (+)
Marron (–)
Blanc (+)
max. 5 pcs. of ICAD 900 or
8 actuateurs ICAD 600A-TS max.
max. 8 pcs. of ICAD 600
Marron (–)
Noir (+)
Blanc (+)
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 7
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
2c
Matériaux utilisés
4
2
3
6
5
1
Pièce Matériau EN ASTM
1 Corps de la vanne Acier basse température S235J2, EN10025 A515 2 Partie supérieure/module
de fonction
2c Joint torique Chloroprène (Néoprène)
3 Joint torique Chloroprène (Néoprène) 4 Actuateur 5 Joint torique Chloroprène (Néoprène) 6 Siège acier inoxydable
Acier basse température S355J2, EN10025 LCC, A352
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 8
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
Application ICMTS
EKC 326A
AKS 11
AKS 2050
AKS 2050
ICMTS
CCM
Refroidisseur de gaz
Vers les évaporateurs
La vanne ICMTS est conçue pour les applications au CO2 transcritiques. Elle peut être des systèmes avec dérivation de vapeur compression parallèle, ainsi que dans des applications autonomes. Elle peut utilisée dans des applications subcritiques.
L'application la plus courante est en dérivation de vapeur.
La pression est optimisée par le régulateur Danfoss EKC 326A et par la vanne ICMTS qui est installée sur la sortie du refroidisseur de gaz (consultez la figure ci-dessus). La conception permet d'optimiser séparément la pression du refroidisseur de gaz et la pression de la bouteille intermédiaire.
utilisée dans
instantanée,
être également
Depuis les évaporateurs
La pression dans la bouteille constitue un paramètre important, mais la conception de la bouteille est également essentielle. Elle fait aussi généralement office de séparateur de liquide.
Afin de maintenir une basse pression intermédiaire, la vapeur instantanée est évacuée par une vanne de dérivation de gaz vers l'aspiration du compresseur. Le mélange diphasique de la vanne ICMTS doit être séparé avant la pénétration du gaz dans la dérivation de gaz.
Veuillez consulter le guide d'application Danfoss DKRCE.PA.R1.A pour plus d'informations sur les systèmes au CO2.
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 9
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
Puissances frigorifiques de l'ICMTS
Le dimensionnement correct d'une vanne pour des
applications transcritiques est relativement complexe, en particulier lorsque le débit massique du fluide frigorigène passe radicalement de conditions transcritiques à des conditions subcritiques. Parallèlement, les variations de température du réservoir intermédiaire, en aval de la vanne n'affectent pas le dimensionnement de la vanne de manière significative. Il est recommandé de dimensionner la vanne ICMTS à l'aide du logiciel de calcul Danfoss DIRcalcTM,
• Vérifiez ensuite ce que donne la vanne sélectionnée p.ex. T
pour les conditions
= +15 °C avec un sous-refroidissement
cond.
hivernales :
de 5 K.
• Puis en charge partielle (si présent sur le système) à une T
= +30 °C, T
cond.
= température dans le
évap.
réservoir intermédiaire, sous-refroidissement 10 K. (fonctionnement nocturne ou étage de puissance frigorifique le plus faible de la centrale de froid). En charge partielle, la charge de la vanne doit être supérieure à 10 %.
en suivant les étapes suivantes :
• Dimensionnez la vanne ICMTS comme détendeur dans la ligne liquide avec les conditions suivantes : T
= +30 °C, T
cond.
= température dans le
évap.
réservoir intermédiaire, sous-refroidissement de 0 K.
La sélection rapide de la puissance frigorifique peut être effectuée à l'aide du tableau suivant :
Tableau 1
+15/+5 °C
[kW] ICMTS 20-A33 16,7 16,1 25 ICMTS 20-A 50 48 75 ICMTS 20-B 291 278 423 ICMTS 20-C 479 454 675
Sous-refroidissement de 0 K en mode subcritique
+30/+5 °C
[kW]
+38 (100 bar)/+5 °C
de
[kW]
Commande
Tableau 2
+15/+5 °C
[kW] ICMTS 20-A33 18,5 23 25 ICMTS 20-A 56 69 75 ICMTS 20-B 325 400 423 ICMTS 20-C 540 655 675
Tableau 3
+15/+5 °C
[kW] ICMTS 20-A33 20,4 26,5 25 ICMTS 20-A 61 80 75 ICMTS 20-B 355 470 423 ICMTS 20-C 585 760 675
Sous-refroidissement de 5 K en mode subcritique
+30/+5 °C
[kW]
Sous-refroidissement de 10 K en mode subcritique
+30/+5 °C
[kW]
+38 (100 bar)/+5 °C
[kW]
+38 (100 bar)/+5 °C
[kW]
Veuillez contacter votre bureau de vente Danfoss pour toute aide dans la sélection des vannes ICMTS.
Type de vanne Nº de code ICMTS 20-A33 027H1084 ICMTS 20-A 027H1085 ICMTS 20-B66 027H1093 ICMTS 20-B 027H1086 ICMTS 20-C 027H1087
ICAD 600A-TS avec câbles 027H9078 ICAD 600A-TS sans câbles 027H9123
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 10
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
Accessoires
Kit d'entretien 1-orifice de vanne
Code article 027H1192-Kit de joints avec orifice pour les cônes B et C Code article 027H1193-Kit de joints avec orifice pour les cônes A33 et A (nouvelle conception)
Kit d'entretien 2 – partie supérieure avec cône complet
Type Nº de code Partie supérieure de l'ICMTS 20-A33 avec cône et kit d'orifices 027H1088 Partie supérieure de l'ICMTS 20-A avec cône et kit d'orifices 027H1080 Partie supérieure de l'ICMTS 20-B66 avec cône et kit d'orifices 027H1094 Partie supérieure de l'ICMTS 20-B avec cône et kit d'orifices 027H1081 Partie supérieure de l'ICMTS 20-C avec cône et kit d'orifices 027H1082
Câbles pour ICAD 600A-TS
Longueur du câble Code article Jeu de câbles de 1,5 m, femelles 027H0426 Jeu de câbles de 10 m, femelles 027H0427
Connecteurs pour ICAD 600A-TS
Type de connecteur Code article Deux connecteurs femelles avec bornes à vis :
- connecteur d'alimentation
- connecteur pour signaux de régulation
ICAD-UPS
Code article 027H0182
027H0430
Outil multifonction
Code article 027H0181
Capot de protection de l'ICAD 600A-TS
Code article 027H0431
EKC 326A
Code article 084B7252
Données techniques
Tension d'alimentation
Consommation électrique
Signal d'entrée
Entrée de sonde 1 sondes Pt 1 000 ohms
Relais d'alarme 1 SPST
Actuateur
Communication des données
Environnements
Protection IP 20 Poids 300 g Montage Rail DIN Affichage LCD, trois chiffres Bornes de raccordement max. 2,5 mm2, plusieurs conducteurs
Homologations
24 Vca +/-15 % 50/60 Hz (la tension d'alimentation est galvaniquement isolée entre l'entrée et la sortie) Régulateur 8 VA Transmetteur de pression Ratiométrique, AKS 2050 Transmetteur de pression Ratiométrique, AKS 2050 Entrée digitale d'un contact externe Signal de tension 0-10 V, plage de signal = 2-10 V
ICAD 600A-TS monté sur ICMTS
CCM Moteur pas à pas
Prévu pour l'installation d'un module de communication des données de type AKA 174
De -10 à +55°C, fonctionnement De -40 à +70 °C, stockage Humidité relative de 20 à 80 %, sans condensation Chocs et vibrations à proscrire
Homologué CEM selon les normes EN 61000-6-3 et EN 61000-6-2 Homologué DBT selon les normes EN 60730-1 et EN 60730-2-9
250 V c.a. AC-1 : 4 A (résistif) AC-15 : 3 A (inductif) Signal de tension 0-10 mA
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 11
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
Accessoires (suite)
AKS 2050
Code article 060G5750 (-1 à 59 bar) Code article 060G5751 (-1 à 99 bar) Code article 060G5752 (-1 à 159 bar)
Données techniques
Plage de fonctionnement telle qu'indiquée ci-dessus Pression de service (PB) autorisée
Plage de température 0 à +80°C
Raccordement G 3/8 A 2)-Filetage ISO 228/1-G 3/8 A (BSP).
Fiche de contact avec câble de 5 m (un transducteur de pression avec le capuchon obtient un indice IP67)
Code article 060G1034
Fiche Pg 9
Code article 060G0008
AKS 11
Code article 084N0003 – longueur de câble : 3,50 m Code article 084N0005 – longueur de câble : 5,50 m Code article 084N0008-longueur de câble : 8,50 m
Données techniques
Température ambiante max. Type de câble PVC Raccordement électrique Câble Plage de température -50-100 °C Valeur de résistance 1 x Pt 1000 Tolérance EN 60751 classe B Fils 2 pcs
250 bar
100 °C
Pour la sélection des vannes motorisées ICMTS pour une application de dérivation de gaz au CO2, veuillez regarder la fiche technique AI213386426013
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 12
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
L
L
Dimensions
1
H
1
H
2
H
L2
Raccordement H H
25 D (1 po)
* comprend un espace pour le capuchon de l'ICAD
Raccordements
mm 40 195 94 65 86 68 60 107 3,3 kg po 1,58 7.68 3,7 2,56 3,39 2,68 2,36 4,21 6 lb.
D : DIN soudé (EN 10220)
L4
1
H
2
L* L
1
L3
L
2
L
3
Taille
mm
25 (1) 33,7 2,6 1,327 0,103
Taille
po
OD
mm
T
mm
OD po
po
L
Poids de l'ICMTS, ICAD
4
600A-TS compris
T
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 13
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
Fonctionnement général
1. Bouton flèche vers le bas
2. Bouton Entrée
3. Bouton flèche vers le haut
4. Afficheur
Fig. 2
L'ICAD 600A-TS est équipé d'une MMI (interface homme-machine) qui permet de surveiller et de modifier le réglage des paramètres pour adapter l'ICAD 600A-TS et les ICMTS à l'application de réfrigération réelle.
Le réglage des paramètres est géré par le biais de la MMI intégrée de l'ICAD 600A-TS (consultez les fig. 2 et 3) et se fait au moyen des boutons suivants :
Flèche vers le bas
Fig. 3
Entrée Flèche vers le haut
• Flèche vers le bas (fig. 2, pos. 1) – Réduit le paramètre d'un chiffre à chaque
pression.
• Flèche vers le haut (fig. 2, pos. 3) – Augmente le paramètre d'un chiffre à
chaque pression.
• Entrée (fig. 2, pos. 2) – Permet d'accéder à la liste des paramètres
en maintenant le bouton enfoncé pendant 2 secondes. Un exemple de liste des paramètres est présenté ci-dessous (paramètre ¡08, fig. 4).
– Pour quitter la liste des paramètres et
afficher à nouveau le degré d'ouverture maintenez le bouton Entrée enfoncé 2 secondes.
• Affichage (fig. 2, pos. 4) – Le degré d'ouverture (DO) de 0-100 % de
la
vanne ICMTS est affiché par défaut. Si aucun
bouton
n'est enfoncé pendant 20 secondes, l'écran affiche de nouveau le dégré d'ouverture de la vanne DO (consultez fig. 5).
Fig. 5
• Affiche le paramètre.
• Affiche la valeur réelle d'un paramètre.
• Affiche l'état de la fonction en toutes lettres (fig. 2, pos. 4).
Mod signifie que l'ICAD 600A-TS positionne
la vanne ICMTS selon le signal d'entrée analogique (intensité ou tension).
Low signifie que l'ICAD 600A-TS fait
fonctionner électrovanne selon le signal
la vanne ICMTS comme une
MARCHE/ARRÊT à faible vitesse
d'entrée digital.
Med signifie que l'ICAD 600A-TS fait
fonctionner la vanne ICMTS comme une électrovanne MARCHE/ARRÊT à vitesse moyenne selon le
signal d'entrée digital.
High signifie que l'ICAD 600A-TS fait
fonctionner la vanne ICMTS comme une électrovanne MARCHE/ARRÊT à vitesse élevée selon le signal d'entrée digital (consultez fig. 6).
(DO),
pendant
© Danfoss | DCS (MWA) | 2018.10
Fig. 4
– Donne accès au paramètre afin d'en changer
valeur une.
– Permet de valider et d'enregistrer la
modification de la valeur d'un paramètre.
la
Fig. 6
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 14
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
Alarmes
Description Texte
d'alarme
ICAD Aucun type de vanne sélectionné Défaut du régulateur A2 Alarme
Erreur d'entrée Al A3 Alarme
Faible tension de l'alimentation de sécurité Vérifiez l'alimentation de l'ICAD Échec de l'étalonnage étendu Alarme de température interne
Vanne verrouillée A9 Alarme
Définition
d'un
événement
A1 Alarme
activée
activée
activée
A4 Alarme
activée
A5 Alarme
activée
A6 Alarme
activée
A7 Alarme
activée
A8 Alarme
activée
activée
Commentaires
Au démarrage A1 est affiché
Défaut interne des éléments électroniques. Mesures :
1) Éteignez et rallumez le régulateur Si A2 est toujours activée.
2) Réinitialisez les réglages d'usine Si A2 est toujours activée renvoyez l'ICAD à Danfoss Inactive si ¡01 = 2, ou ¡02 = 2 Lorsque ¡03 = 1 et AI A > 22 mA Lorsque ¡03 = 2 et AI A > 22 mA ou AI A < 2 mA Lorsque ¡03 = 3 et AI A > 12 V Lorsque ¡03 = 4 et AI A > 12 V ou AI A < 1 V Si 5 V < alimentation de sécurité <18 V. Activée par
Si la tension d'alimentation < 18 V
Vérifiez le type de vanne sélectionné Vérifiez l'absence de corps étrangers à l'intérieur de la vanne ICMTS. Température des composants du moteur pas à pas trop élevée. Ventilez pour diminuer
la température ambiante de l'ICAD. Température des composants du moteur pas à pas trop élevée. Ventilez pour diminuer la température ambiante de l'ICAD. Uniquement active si i16 = 1 Si la vanne est verrouillée pendant plus de 15 secondes. ICMTS est arrêtée et maintenue en position A9 clignote sur l'affichage L'alarme A9 peut uniquement être réinitialisée par l'ALLUMAGE/ARRÊT de l'ICAD
¡08
Si une alarme a été détectée, l'ICAD 600A-TS (fig. 2) affiche alternativement le code erreur de l'alarme et le degré d'ouverture actuel.
Si plusieurs alarmes sont actives en même temps, l'alarme dont la priorité est la plus élevée prime. A1 a la priorité la plus élevée, A5
la plus basse.
Toute alarme active enclenche la sortie d'alarme Tout ou rien (normalement ouverte).
Toutes les alarmes se réinitialisent automatiquement lorsqu'elles disparaissent physiquement.
Les anciennes alarmes (alarmes qui ont été actives mais qui ont disparues physiquement) se trouvent dans le paramètre ¡11.
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 15
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
Liste des paramètres-valable à partir de (i58:09, i59:33) et au-delà
Le premier paramètre entré doit être : ¡26
Description
OD (degré d'ouverture) - 0 100 % - Le degré d'ouverture de la vanne ICMTS est affiché pendant le fonctionnement normal.
Pilotage ¡01 1 2 1
Mode ¡02 1 2 1
Signal AI ¡03 1 4 2
Vitesse
En mode modulant Vitesse d'ouverture/ fermeture
En mode MARCHE/ ARRÊT Vitesse d'ouverture
Étalonnage automatique ¡05 0 2 0 - Non Inactif tant que ¡26 n'a pas été renseigné.
Signal AO ¡06 0 2 2
Sécurité ¡07 1 4 1
Alimentation de sécurité
Fonction DI ¡09 1 2 1
Mot de passe ¡10 0 199 0 - - Entrez un chiffre pour accéder aux paramètres protégés par mot de passe : ¡26
Mémorisation des alarmes
OD lors d'une coupure de courant.
Fonctionnement inverse ¡13 0 1 0
En mode MARCHE/ARRÊT
Vitesse de fermeture
Point de consigne manuel
Paramètre
Min.
Max.
ICAD
¡04 1 100 50/100
¡08 0 1 0
¡11 A1 A99 - - Non Les anciennes alarmes seront répertoriées avec la plus récente affichée en premier. La
¡12 0 100 50
¡14 0 100 50/100
¡15 0 100 0 Non Lorsque ¡01= 2, ¡15 détermine la valeur de démarrage.
Réglage
d'usine
Enregistré
Unité Mot
- Non Pilotage de la vanne
- Non Mode de fonctionnement
- Non Type de signal AI du régulateur externe
- Non La vitesse peut être réduite. La vitesse max. est de 100 %. Inactif en fonctionnement
- Non Signal de sortie analogique pour la position de la vanne ICMTS
- Non
- Non Consultez ¡04.
Commentaires
de
passe
Valeur affichée (consultez ¡01, ¡05).
1 : fonctionnement normal 2 :
fonctionnement manuel. Le degré d'ouverture de la vanne clignotera. L'OD peut être manuellement à l'aide des boutons flèche vers le bas et flèche vers le haut.
1 : Modulant – Positionnement de l'ICMTS selon l'entrée analogique (consultez ¡03) 2 :
MARCHE/ARRÊT-Fonctionnement de la vanne ICMTS comme électrovanne MARCHE/ ARRÊT régulée par entrée digitale. Consultez également ¡09.
3 :
Zone neutre/régulation 3 points. Augmentation/réduction du degré d'ouverture par entrée digitale. Consultez fig. 9.
1 : 0-20 mA 2 : 4-20 mA 3 : 0-10 V 4 : 2-10 V
manuel (¡01 = 2)
Si ¡26= 1-3 alors le réglage d'usine = 100 Si ¡26= 4-9 alors le réglage d'usine = 50
Si l'ICMTS s'ouvre et (¡04 < = 33) ou si l'ICMTS se ferme et (¡14 < = 33) => Low est affiché.
Si l'ICMTS s'ouvre et (33 < Si ¡04 < = 66) ou si l'ICMTS se ferme et (33 < Si ¡14 < = 66) => Med est affiché.
Si l'ICMTS s'ouvre et (¡04 > = 67) ou si l'ICMTS se ferme et (¡14 > = 67) => High est affiché.
Toujours réinitialisé sur 0. CA clignote sur l'affichage pendant l'étalonnage Si le bouton Entrée a été enfoncé pendant deux secondes 0 : Aucun étalonnage 1 : Étalonnage forcé normal-CA clignote lentement 2 : Étalonnage étendu – CA clignote rapidement
0 : Aucun signal 1 : 0-20 mA 2 : 4-20 mA
Définissez les conditions en cas de coupure de courant ; l'alimentation de sécurité est installée 1 : Fermez la vanne 2 : Ouvrez la vanne 3 : Maintenez la vanne en position 4 : Allez à l'OD entrée dans ¡12
Oui Alimentation de sécurité raccordée et activation de l'alarme A4 :
0 : Non 1 : Oui
Non
Définissez la fonction lorsque DI est sur MARCHE (bornes DI court-circuitées) lorsque ¡02 = 2 1 : Ouvrez la vanne ICMTS (DI = ARRÊT = > Fermez la vanne ICMTS) 2 : Fermez la vanne ICMTS (DI = ARRÊT = > Ouvrez la vanne ICMTS)
Mot de passe = 11
liste d'alarmes peut être réinitialisée en enfonçant simultanément les flèches bas et haut pendant 2 secondes.
Non Uniquement actif si ¡07 = 4
Si l'alimentation de sécurité est raccordée et si une coupure de courant survient, l'ICMTS passe
à l'OD spécifié.
Non Lorsque ¡02 = 1
0 : Augmentation du signal d'entrée analogique => Augmentation du degré d'ouverture
de l'ICMTS
1 : Réduction du signal d'entrée analogique => Réduction du degré d'ouverture de
l'ICMTS
Lorsque ¡02 = 3 0 : DI1 = MARCHE, DI2 = ARRÊT =>Augmentation du degré d'ouverture de l'ICMTS DI1 = ARRÊT, DI2 = MARCHE =>Réduction du degré d'ouverture de l'ICMTS DI1 = DI2 = ARRÊT => Maintien de la position actuelle de l'ICAD/ICMTS DI1 = DI2 = MARCHE => Maintien de la position actuelle de l'ICAD/ICMTS 1 : DI1 = MARCHE, DI2 = ARRÊT =>Réduction du degré d'ouverture de l'ICMTS DI1 = ARRÊT, DI2 = MARCHE => Augmentation du degré d'ouverture de l'ICMTS DI1 = DI2 = ARRÊT => Maintien de la position actuelle de l'ICAD/ICMTS DI1 = DI2 = MARCHE => Maintien de la position actuelle de l'ICAD/ICMTS
Si ¡26 = 1-3 alors le réglage d'usine = 100 Si ¡26 = 4-9 alors le réglage d'usine = 50
Suite page suivante
entré
.
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 16
Fiche technique | Vanne motorisée de type ICMTS avec actuateur de type ICAD 600A-TS
Liste des paramètres
(suite)
Description
Fonctionnement de l'encodeur
Fermeture forcée lorsque le degré d'ouverture de la vanne ICMTS < 3 %
Configuration de l'ICM ¡26 0 9 0
Entretien
Description
OD en % ¡50 0 100 - % - Degré d'ouverture de la vanne ICMTS AI [mA] ¡51 0 100 - mA - Signal d'entrée AI en courant AI [V] ¡52 0 100 - V - Signal d'entrée AI en tension AO [mA] ¡53 0 100 - mA - Signal de sortie A0 DI ¡54 0 1 - - - Signaux DI. Selon ¡02
DO fermée ¡55 0 1 - - - État fermé de DO. En MARCHE lorsque OD < 3 % DO ouverte ¡56 0 1 - - - État ouvert de DO. En MARCHE lorsque OD > 97 %
Alarme de DO ¡57 0 1 - - - État d'alarme de DO. En MARCHE lorsqu'une alarme est détectée Affichage mP SW ver. ¡58 0 100 - - - Version du logiciel du microprocesseur d'affichage Moteur mP SW ver. ¡59 0 100 - - - Version du logiciel du microprocesseur du moteur
Paramètre
ICAD
Nom du
paramètre
Min. Max. Réglage
¡16 0 1 0/1
i17 0 1 0
Min. Max. Réglage
d'usine
d'usine
Enregistré Unité Mot
Enregistré Unité Mot de
de
passe
Oui N.B. : protégé par mot de passe. Mot de passe = 7
- Non Activez/désactivez la fermeture forcée
Oui N.B. : protégé par mot de passe. Mot de passe = 11
passe
Commentaires
Si ¡26 = 1-3 alors le réglage d'usine = 0 Si ¡26 = 4-6 alors le réglage d'usine = 0 (1 si ICAD1200) Si ¡26 = 7-9 alors le réglage d'usine = 1 0 : Encodeur désactivé. Signifie que l'ICAD fonctionne comme un ICAD 600A-TS 1 : Encodeur activé
0 : Lorsque le degré d'ouverture de la vanne ICMTS < 3 %, la vanne est contrainte
de se fermer quel que soit le degré d'ouverture demandé
1 : Lorsque le degré d'ouverture de la vanne ICMTS < 3 %, aucune fermeture
forcée ne se produit
0 : Aucune vanne sélectionnée. L'alarme A1 est activée. 1 : ICMTS 20 avec ICAD 600A-TS
Commentaires
Si ¡02
= 2, un chiffre est affiché. 0 : DI1 = ARRÊT 1 : DI1= MARCHE
Si ¡02 = 3, deux chiffres sont affichés. 00 : DI1 = ARRÊT, DI2 = ARRÊT 10 : DI1 = MARCHE, DI2 = ARRÊT 01 : DI1 = ARRÊT, DI2 = MARCHE 11 : DI1 = MARCHE, DI2 = MARCHE
Réinitialisation des réglages d'usine :
1. Retirez l'alimentation.
2. Enfoncez simultanément les boutons flèche vers le bas et flèche vers le haut.
3. Rebranchez l'alimentation.
4. Relâchez les boutons flèche vers le bas et flèche vers le haut.
5. Lorsque l'ICAD (fig. 2) affiche alternativement CA et A1, la réinitialisation des réglages d'usine est terminée.
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 17
© Danfoss | DCS (MWA) | 2018.10
AI217586428573fr-000503 | DKRCI.PD.HY0.B5.04 | 18
Loading...
