Danfoss ICAD 600A-TS Data sheet [ru]

Техническое описание

Расширительные клапаны высокого
давления ICMTS с приводом ICAD 600A-TS

ICMTS - это моторный регулирующий клапан прямого
действия, который управляется при-водом ICAD 600A-TS.

Клапаны ICMTS предназначены для регули-рования потока
транскритической газовой или докритическоой жидкостной
среды от газо-охладителя в трпанскритических системах CO2.
Клапаны ICMTS могут также использоваться для других
функций управления в системах, работающих на CO2.
Клапаны ICMTS сконструированы таким обра-зом, что
услилия открытия и закрытия клапана в них уравновешены.

ICAD 600A-TS

Приводы ICAD 600A-TS могут работать под управ-лением
следующих сигналов:
0-20 мА
4-20 мА (по умолчанию)
0-10 В
2-10 В
Под действием входящего дискретного сигна-ла клапаны
ICMTS, управляемые приводами ICAD 600A-TS, могут работать
в двухпозиционном режиме - Открыт/Закрыт.
Клапаны ICMTS могут управляться вручную через привод
ICAD 600A-TS или при помощи многофункционального
инструмента для кла-пана ICMTS (см. раздел "оформление
заказа").

Преимущества (клапанов)

Конструкция (клапанов)

• Предназначены для систем охлаждения,
работающих на CO2 с максимальным рабочим
давлением 140 бар / 2030 фунт/дюйм2.

• Применяются с ГХФУ, негорючими ГФУ
хладагентами, R717 (аммиак) и R744 (CO2).

• Непосредственное соединение с трубо-
проводом.

• Типы соединения: сварка встык.

• Корпус клапана выполнен из нелегирован-ной
стали.

• Проходное отверстие конуса клапана
обеспечивает оптимальную точность ре­гулирования, особенно при частичной на­грузке.

• Ручное открытие клапана возможно при
помощи ICAD 600A-TS или многофункци­онального инструмента.

• Клапанная пластина PTFE обеспечивает
превосходную герметичность клапана.

• Магнитная муфта - герметичное уплотнение.

• Небольшой вес и компактная конструкция.

Присоединительные штуцеры

Клапаны ICMTS поставляются с присоедини­тельными штуцерами под сварку встык DIN.

Аттестация

Конструкция клапанов ICMTS соответствует всем
требованиям, предъявляемым к холо-дильным
системам охлаждения.

ющего под давлением и маркированы зна-
ком СЕ. Более подробная информация при­ведена в инструкции по монтажу. Приводы ICAD
600A-TS имеют UL аттестацию.

Материал корпуса и крышки клапана.

Корпус и крышка клапана выполнены из низ­котемпературной стали.

Клапаны ICMTS аттестованы в соответствии
с Директивой ЕС для оборудования, работа-

Клапан ICMTS

Номинальный диаметр

Классификация Группа жидкостей I
Категория Статья 3, параграф 3

DN≤ 25 (1")

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 1

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Содержание Стр.

Преимущества (клапанов) .........................................................................1

Конструкция (клапанов) ...........................................................................1

Технические характеристики (клапанов) ..........................................................3

Принцип действия (клапанов) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

ICAD 600A-TS:

Преимущества (приводов).........................................................................4

Технические характеристики (приводов) ..........................................................4

Аттестация.........................................................................................5

Принцип действия (приводов).....................................................................5

ICAD-UPS для клапанов ICMTS .....................................................................6

Спецификация материалов ........................................................................8

Применение клапанов ICMTS ......................................................................9

Производительность клапанов ICMTS ........................................................... 10

Оформление заказа ............................................................................. 10

Запасные части .................................................................................. 11

Размеры .........................................................................................13

Присоединительные штуцеры................................................................... 13

Общие указания по эксплуатации ............................................................... 14

Аварийные сигналы ............................................................................. 15

Список параметров.............................................................................. 16

Возвращение к заводским настройкам .......................................................... 17

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 2

P

1

a

b

c

g

d

f

e

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Резервное питание

Технические
характеристики (клапанов)
(valve)

В случае перебоев в электропитании, безо­пасная работа возможна с испо льзовани-
ем ICAD-UPS или подобных устройств.
В случае потери питающего напряжения,
привод ICAD 600A-TS позволит:

- Закрыть клапан ICMTS

- Открыть клапан ICMTS

- Оставить в том же положении

- Обеспечить заранее заданную с тепень
открытия клапана ICMTS
См. раздел ICAD-UPS для получения допол-
нительной информации.

Внимание:

Для безопасной работы требуется батарея
или UPS.

Хладагенты

Применим с ГФХУ, негорючими ГФУ,
R717 (Аммиак) и R744 (CO2).
Клапаны ICMTS не должны использоваться
с легковоспламеняющимися хладагентами.
Для получения дополнительной информа-
ции, пожалуйста, обратитесь в представи­тельство компании Данфосс.

• Диапазон рабочих температур

От –60 до +120°C (от –76 до +248°F).

• Диапазон давлений

Конструкция клапана рассчитана
на работу при макс. давлении:
140 бар (2030 фунт/дюйм2)

• Защита наружной поверхности клапана
ICMTS:
Наружная поверхность клапанов хроми­рована для защиты от коррозии.

• Максимальный открывающий перепад
давления (MOPD) для клапанов ICMTS:
90 бар (1305 фунт/дюйм2)

• Время перемещения клапана из положе­ния «Закрыт» в положение «Открыт» или
в обратном направлении с максимально
выбранной скоростью на приводе ICAD
600A-TS, составляет 3 секунды.

Принцип действия
(клапанов)

© Danfoss | DCS (MWA) | 2018.10

Моторный регулирующий клапан
ICMTS разработан для использования с
управляющим приводом ICAD 600A-TS.
Крутящий момент электродвигателя переда­ётся при помощи магнитной муфты (а) че­рез верхний кожух (b), который выполнен
из нержавеющей стали. Это позволяет
исключить использование сальникового
уплотнения. Вращение магнитной муфты (а)
передается шпинделю (с), который заставля-
ет перемещаться в вертикальном направле­нии поршень (d) с клапанной пластиной
PTFE (e), открывая или закрывая клапан.
Под действием силы закрытия, создаваемой
приводом, при посадке тефлоновой (PTFE)
клапанной пластины (е) на посадочное
седло клапана (f ), достигается эффективное
уплотнение клапана, исключающее прохож­дение хладагента через закрытый к лапан.
Для предотвращения повреждения тефлоно­вой клапанной пластины (е) и посадочного
седла (f ) посторонними частицами рекомен­дуется перед клапаном устанавливать фильтр.
Входное давление (P1), действующее на
нижнюю поверхность клапанной пластины,
проходит через внутреннюю полость порш-
ня (d) в его верхнюю часть (g) и, таким обра­зом, давления, действующие на поршень
с обеих сторон, выравниваются. Любая
жидкость, проходящая через конус клапана
(d), может свободно пройти на выход клапа-
на, не влияя на его работу.
Привод имеет полную защиту от воздействия
погодных условий. Ни одна из его движущих­ся частей не имеет контакта с внешней сре­дой. Благодаря быстродействующему приво­ду и сбалансированной конструкции, клапан
способен переходить из состояния полностью

ICMTS

закрытого в состояние полностью открытого
в течение 3 секунд.
Маленькие конусы (A33 и A) обеспе-
чивают оптимальное регулирование
на малых производительностях и при
больших перепадах давления.

Первая версия клапанов ICMTS
имеет в конструкции V-образный
A конус. Пожалуйста, свяжитесь с
представительством Данфосс для
получения подробной информации.

Большие конусы (B и C) V-образной
формы обеспечивают оптимальный
угол регулирования при наибольших
производительностях.

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 3

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

ICAD 600TS

Преимущества (приводов)

Приводы типа ICAD 600A-TS разработаны для
использования с клапанами ICMTS. Приводы
типа ICAD 900 также могут быть использова- ны
с клапанами ICMTS, однако они потребля-ют
больше энергии, чем ICAD 600A-TS для ана­логичных применений.
Привод ICAD 600A-TS управляется регулиру­ющим аналоговым сигналом (4 – 20 мА/2 – 10 В)

• Приводы ICAD 600A-TS специально пред-
назначены для клапанов ICMTS.

• Приводы ICAD 600A-TS оснащены усовер­шенствованными высокоскоростными
шаговыми моторами.

• Приводы ICAD 600A-TS имеют семизначные
LCD-дисплеи и три управляющих кнопки.

• Степень открытия клапана непрерывно
отображается на дисплее.

• Приводы ICAD 600A-TS легко конфигури­руются для различных применений:
можно задать необходимую скорость
перемещения клапана, режим работы клапана:
двухпозиционное регулирова-ние (вкл/ выкл)
или пропорциональное регулирование.

• Время открытия/закрытия клапана - 3 сек.

• Режимы работы привода ICAD 600A-TS:
пропорциональное регулирование или
двухпозиционный режим (вкл/выкл).

• Есть возможность выбора необходимой
скорости перемещения клапана в процес-
се работы привода.

• Предусмотрена запись старых аварийных
сигналов.

• Присутствует защита паролем настроек
параметров работы привода.

• Входной управляющий сигнал: 4-20 мА,
0-20 мА, 0-10 В, 2-10 В

• Сигнал обратной связи: 0-20 мA, 4-20 мA
(ICMTS)

или дискретным сигналом «вкл/выкл». Приводы
ICAD 600A-TS оснащены усовершенствованным
интерфейсом «че-ловек - машина» и дисплеем,
непрерывно показывающим степень
открытия клапана, который даёт возможность
пользователю изменять режим работы привода.
Клапаны ICMTS, как правило, управляются
контроллерами Данфосс EKC 326A.

• Существует три дискретных двухпозицион-ных
сигнала обратной связи.

• Приводы ICAD 600A-TS обеспечивает точность
перемещения капана: 20 мк/шаг (ход клапа-на
0,02 мм за шаг).

• Общее число шагов: 250

• У привода есть автокалибровка и нейтраль-ная
зона.

• При сбое электропитания возможно
подключение резервного источника питания.
При сбое электропитания клапан может:

- Закрыться;

- О ткрыться;,

- Остаться в том же положении, которое
было при потере питания;

- Перейти в заранее заданное для клапана
ICMTS положение.

• Привод имеет герметичный магнитный мотор.

• Защита корпуса: IP67 ~ NEМА 6.

• Аттестация: CE, UL, CRN

• Привод имеет присоединительные разъёмы,
которые обеспечивают лёгкую установку и
обслуживание.

• Управляется контроллерами Данфосс
ЕКС 326A и интегрируется в систему ADAP­КOOL®.

Технические
характеристики (приводов)

• Материалы:

Корпус: Алюминий верхняя часть
ICAD 600A-TS: PBT термопластик

• Масса:

ICAD 600A-TS: 1.2 кг (2,64 фунт)

• Температурный диапазон (окружающ. среда):
От –30°C до +50°C (от –22°F до 122°F)

• Защита корпуса: IP 67 (~NEMA 6)

• Кабельное соединение :
заказ возможен без кабелей

Электрические характеристики
Питающее напряжение гальванически
изолировано от входного и выходного
управляющих сигналов.
Электропитание: 24 V d.c., + 10% / -15%
Токовая нагрузка: ICAD 600A-TS: 1,2 A
Резервное питание: Мин.напряжение
19 В постоянного тока, максимальное
напряжение 26,4 В постоянного тока
Токовая нагрузка: ICAD 600A-TS: 1,2 A

Ёмкость батареи:

Для каждого открытого/закрытого цикла
ICAD 600A-TS:
Параметр скорости i04=100
(Макс. скорость) : 2 мА/ч
Параметр скорости i04=1 (Мин. скорость) :
200 мА/ч
Аналоговый вход - по току или напряжению.
Ток: 0/4-20 мА
Нагрузка: 200 Ом
Напряжение: 0/2-10 В пост. тока

• При заказе с кабелями:

Два кабеля длиной 1,5 м (60") с
включёнными соединителями М12

Кабель электропитания

3 × 0,34 мм2 (3 × ~22 AWG)
Ø4,8 мм (диаметр 0.19”)

Управляющий кабель

7 × 0,25 мм2 (7 × ~24 AWG)
Ø6 мм (диаметр 0,24”)

Нагрузка : 10 кОм
Аналоговый выход: 0/4-20 мА
Нагрузка : ≤ 250 Ом
Дискретный вход - Дискретный вход
(Вкл/Откл.) осуществляется через сухие контакты
(рекомендуется использовать
реле с позолоченными контактами)
ВКЛ: полное электрическое сопротивле­ние на контактах не более 50 Ом
ВЫКЛ: полное электрическое сопротивление на
контактах не менее 100 кОм.
Дискретный выход – три транзисторных выхода
типа NPN
Внешнее электропитание:
5 – 24 В пост. тока (может быть исполь­зовано такое же электропитание, как
для привода ICAD 600A-TS, но в этом
случае выход не будет гальванически
развязан с цепью электропитания).
Выходная нагрузка: 50 Ом
Максимальная токовая нагрузка: 50 мА

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 4

III

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Технические
характеристики
(продоложение)

Кабельное соединение.
Два предварительно подготовленных кабеля длиной 1,5 м (60").

Клемная
коробка не
входит в
комплекте
поставки
электропривода.

Разъём на 4 контакта Разъём на 8

II

Обознач. Цвет Описание

A Чёрный – Общая тревога

B Коричн. –

C Красный –

D Оранж. – GND Заземление
E Жёлтый + 0/4 - 20 мА вход
F Зелёный + 0/2 - 10 Вход
G синий + 0/4 - 20 мА Выход

I Чёрный +

II Белый + Питающее

III Коричн. –

*

Uninterruptable Power Supply-источник бесперебойного
питания
Внимание: Коды цветов изменились по сравнению с
предыдущей цветовой схемой.

контактов

ICMTS полн.
открыт

ICMTS полностью
закрыт

Батарея резерв.
питания / UPS* 19
В пост. тока

напряжение 24 В
пост. тока

Дискрет.
сигнал

}

Аналог.
вход/

}

выход

I

Аттестация

Принцип действия
(приводов)

Маркирован знаком СЕ согласно 89/336 ЕЕС (ЕМС).
Излучение : EN61000-6-3.
Защищенность: EN61000-6-2.
UL
CRN

Конструкция приводов ICAD 600A-TS базируется
на технологии цифрового шагового двигателя
и улучшенного интерфейса «человек-машина»,
MMI (Man MachineInterface). Это даёт отличные
возможности для гибкого использования
привода типа ICAD 600A-TS.

Степень открытия клапана ICMTS (0-100%)
непрерывно отражается на дисплее привода
ICAD 600A-TS.

Улучшенное системное меню позволяет
настроить сразу несколько параметров для
достижения требуемых функций:

• Пропорциональный или двухпозиционный
режим регулирования.

• Аналоговые входные сигналы
0-20 мА или 4-20 мА, 0-10 В или 2-10 В

• Аналоговые выходные сигналы:
0-20 мА или 4-20 мА

• Автоматическое или ручное управление

C
D
E

F

• Изменение скорости открытия/закрытия
клапана ICMTS

• Автоматическая калибровка

• Настройки подключения резервного источника
питания при потере основного питания

Для удобства сервисного обслуживания все
входные и выходные сигналы могут быть
выведены на дисплей привода ICAD 600A-TS.

Для предупреждения несанкционирован­ного доступа к параметрам регулирования
предусмотрена защита настроек с помощью
пароля.
Привод ICAD 600A-TS может формировать
и выводить на дисплей различные аварий­ные сообщения. При появлении аварийной
ситуации на дисплее попеременно будет
появляться сообщение об аварии и показа-
ния степени открытия клапана. При возник-

B
A
G

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 5

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Принцип действия
(приводов)(продолжение)

ICAD-UPS для клапанов
ICMTS

Конструкция приводов ICAD 600A-TS базируется
на технологии цифрового шагового двигателя
и улучшенного интерфейса «человек-машина»,
MMI (Man MachineInterface). Это даёт отличные
возможности для гибкого использования
привода типа ICAD 600A-TS.

Степень открытия клапана ICMTS (0-100%)
непрерывно отражается на дисплее привода
ICAD 600A-TS.

Улучшенное системное меню позволяет
настроить сразу несколько параметров для
достижения требуемых функций:

• Пропорциональный или двухпозиционный
режим регулирования.

• Аналоговые входные сигналы
0-20 мА или 4-20 мА, 0-10 В или 2-10 В

• Аналоговые выходные сигналы:
0-20 мА или 4-20 мА

• Автоматическое или ручное управление

• Изменение скорости открытия/закрытия
клапана ICMTS

• Автоматическая калибровка

• Настройки подключения резервного источника
питания при потере основного питания

Использование ICAD-UPS с клапанами
ICMTS и приводом ICAD 600A-TS в случае
потери питающего напряжения позволит:
– закрыть клапан ICMTS
– открыть клапан ICMTS
– оставить в том же положении
– обеспечить заранее заданную степень
открытия клапана ICMTS.

Когда питающее напряжение будет
восстановлено, система автоматически вернётся
в нормальный режим работы.

Технические данные и
преимущества

ICAD-UPS предназначен для использова-
ния с клапанами ICMTS.

В случае потери питающего напряжения
необходимо обеспечить переход клапана
в безопасное положение. ICAD-UPS может быть
присоединён к приводу ICAD 600A-TS.

• Продукт для промышленного применения.

• Может поддерживать до

– 8 шт. приводов ICAD 600A-TS

• Возможен совмещённый вариант – бата-
рея и UPS.

• Промышленная аттестация: CE, UL, GL
(Германский Ллойд).

• Возможность установки на рейки DIN.

• Светодиодная индикация
– Зелёный (Питание вк лючено)
– Жёлтый (Мигающий: процесс зарядки,
Постоянный: Буферный режим (подача питания
в безопасном режиме к приводу ICAD 600TS))
– Красный (Батарея полностью разряже-
на/батарея неисправна)

• Подача питания 24 В пост. тока. Может быть
использован тот же трансформатор, что
и для привода ICAD 600A-TS. Добавляет-
ся только +0,5 A дополнительной нагруз-
ки на трансформатор.

• Проверка батареи каждые 60 сек.

• Настраиваемое буферное время* (1, 2, 3, 5, 10,
15, 20, 30 или бесконечность). Это значительно
продлевает срок службы батареи.

• Принудительное закрытие в буферном режиме
по входному цифровому сигналу.

• 3 цифровых заменяемых релейных сухих
контакта для подачи сигнала к сиcтемам PLC
(Питание в норме, Буферный режим (подача
питания в безопасном режиме к приводу ICAD
600TS), Аварийный сигнал).

* Буферное время – это период, когда привод ICAD 600A-TS
питается только от ICAD-UPS (т.е. неосновное питание).
На ICAD-UPS можно установить буферное время (1, 2, 3, 5,
10, 15, 20, 30 минут или бесконечность). Ес ли установить
3, то ICAD -UPS отключит питание на ICAD 600TSчерез 3
минуты после того, как исчезло основное питание. Это
гарантирует то, что внутренняя батарея ICAD-UPS не бу-
дет полностью разряжена.

© Danfoss | DCS (MWA) | 2018.10

Кодовый номер: 027H0182

Для получения подробной информации
см. инструкцию AN000086416706

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 6

-

max 3 pcs. of ICAD 1200 or

24

0.5

24

-

max 3 pcs. of ICAD 1200 or

24

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

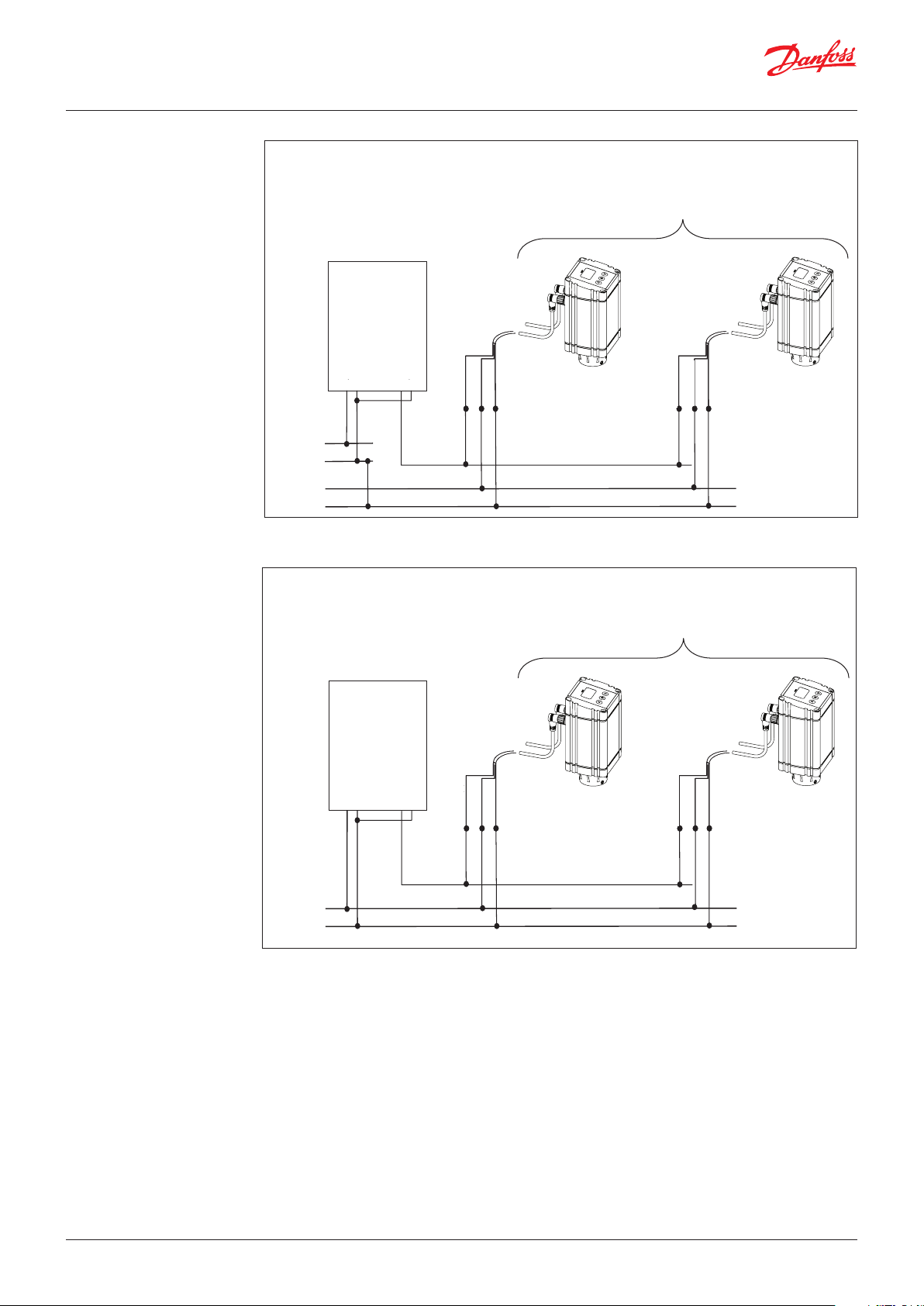

Применение ICAD-UPS

Отдельный трансформатор на 24 В постоянного
тока как для ICAD-UPS, так и для ICAD 600TS

ICAD - UPS

ICAD-UPS

ВыходВход

Input Output

24 В

пост. тока

V d.c.

0,5 А

A

24 В

V d.c.

пост. тока

+

-

+

Input

+ - + - + - + -

Output

Black (+)

White (+)

Белый (+)

Чёрный (+)

Brown (–)

Коричн. (-)

Один общий трансформатор на 24 В постоянного
тока для ICAD-UPS и ICAD 600TS

Макс. 3 шт. ICAD 1200 или

Макс. 5 шт. ICAD 900 или

max. 5 pcs. of ICAD 900 or

Макс. 8 шт. ICAD 600

max. 8 pcs. of ICAD 600

Brown (–)

Black (+)

White (+)

Коричн. (-)

Белый (+)

Чёрный (+)

Макс. 3 шт. ICAD 1200 или

Макс. 5 шт. ICAD 900 или

max. 5 pcs. of ICAD 900 or

Макс. 8 шт. ICAD 600

max. 8 pcs. of ICAD 600

24 В

V d.c.

пост. тока

Input

+

ICAD-UPS

ICAD-UPS

Вход Выход

Input Output

+ -+ -+ -+ -

Output

Brown (–)

Black (+)

White (+)

Белый (+)

Чёрный (+)

Коричн. (-)

Brown (–)

Black (+)

White (+)

Белый (+)

Коричн. (-)

Чёрный (+)

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 7

2c

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Спецификация материалов

4

2

3

6

5

1

No. Деталь Материал EN ASTM

1 Корпус Низкотемпературная

2 Верхняя крышка/

Функциональный
модуль

2c Уплотнительное кольцо Хлоропрен (Неопрен)

3 Уплотнительное кольцо Хлоропрен (Неопрен)
4 Привод

5 Уплотнительное кольцо Хлоропрен (Неопрен)
6 Седло клапана Нержавеющая сталь

сталь
Низкотемпературная

сталь

S235J2, EN10025 A515

S355J2, EN10025 LCC, A352

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 8

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Применение клапанов ICMTS

Газоохладитель

EKC 326A

AKS 11

AKS 2050

AKS
2050

ICMTS

CCM

К испарителю

Клаапаны ICMTS разработаны для применения
в закритических системах на CO2. Клапаны
ICMTS могут быть использованы в системах на
линии перепуска горячего газа, параллельным
сжатием, а также применяться автономно.
Клапаны ICMTS могут быть использованы в
закритических и подкритических условиях.

Наиболее типичное применение - линия
перепуска горячего газа (линия байпа­сирования).

Оптимизация давления осуществляется при
помощи контроллера Данфосс EKC 326A и
клапана ICMTS, который устанавливается на
выходе из газоохладителя (см. рисунок выше).
Эта конструкция обеспечивает возможность
самостоятельной оптимизации давления в

Из испарителя

газоохладителе и промежуточного давлени я
в ресивере.
Давление в ресивере является одним из важ­ных параметров, но конструкция ресивера
также является важной. Он, как правило, ис­пользуется в качестве отделителя жидкости.
Чтобы поддержать промежуточное давление
на низком уровне, перегретый газ удаляется
через перепускной клапан на линию всасы­вания в компрессор. Двуфазная смесь от
клапана ICMTS должна быть сепарирована,
прежде чем газ поступит на линию байпаси­рования.
Пожалуйста,обратитесь к руководству по
применению DKRCE.PA.R1.A для получения
дополнительной информации о системах,
работающих на CO

2.

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 9

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Производительнсть
клапанов ICMTS

Довольно сложно правильно подобрать
размер клапана для закритических при­менений, особенно при изменении мас-
сового расхода хладагента, резкого пере-
хода от закритических до подкритических
условий. В то же время, колебания темпе­ратуры в промежуточной ёмкости на выхо­де из клапана существенно не повлияет
на определение размера клапана. Подбор

Необходимо проверить выбранный клапан
для зимних условий, напр. T

= +15°C, пе-

cond

реохлаждение 5 K.

• Возможно частичная нагрузка системы при
T

= +30°C, T

cond

= температура в промежу-

evap

точном сосуде 10 K (ночной режим или на­именьшая производительность системы).
Частичная нарузка клапана должна быть
более 10%.

клапанов ICMTS возможен при помощи
программы Данфосс DIRcalcTM:

• Расчитать клапан ICMTS в качестве
расширительного клапана на линии

Вы можете скачать программное
обеспечение с сайта компании Данфосс

www.danfoss.com/co2
жидкости при следующих условиях:
T

= +30°C, T

cond

= температура в про-

evap

межуточном сосуде, переохлаждение
0 К.

Быстрый подбор производительности
клапана ICMTS может быть произведён
с помощью следующей таблицы:

Таблица 1

+15/+5°C

ICMTS 20-A33 16.7 16.1 25

ICMTS 20-A 50 48 75

ICMTS 20-B 291 278 423

ICMTS 20-C 479 454 675

Переохлаждение 0 K в подкритическом режиме

[кВт]

+30/+5°C

[кВт]

+38 (100 бар)/ +5°C

[кВт]

Оформление заказа

Таблица 2

+15/+5°C

ICMTS 20-A33 18.5 23 25

ICMTS 20-A 56 69 75

ICMTS 20-B 325 400 423

ICMTS 20-C 540 655 675

Таблица 3

+15/+5°C

ICMTS 20-A33 20.4 26.5 25

ICMTS 20-A 61 80 75

ICMTS 20-B 355 470 423

ICMTS 20-C 585 760 675

Переохлаждение 5 K в подкритическом режиме

[кВт]

Переохлаждение 10 K в подкритическом режиме

[кВт]

+30/+5°C

[кВт]

+30/+5°C

[кВт]

+38 (100 бар)/ +5°C

[кВт]

+38 (100 бар)/ +5°C

[кВт]

Пожалуйста, обратитесь в представительство Данфосс, если Вам нужна помощь при выборе
клапана ICMTS.

Тип клапана Кодовый номер

ICMTS 20-A33 027H1084

ICMTS 20-A 027H1085

ICMTS 20-B66 027H1093

ICMTS 20-B 027H1086

ICMTS 20-C 027H1087

© Danfoss | DCS (MWA) | 2018.10

ICAD 600A-TS в комплекте
с кабелями

ICAD 600A-TS без кабелей 027H9123

027H9078

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 10

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Запасные части и
принадлежности

Ремонтный комплект 1 - Отверстие клапана

Кодовый номер 027H1192 - Комплект прокладок с отверстием для конусов B и C
Кодовый номер 027H1193 - Комплект прокладок с отверстием для конусов 33 и A (новая конструкция)

Ремонтный комплект 2 – Верхняя часть конуса в сборе

Тип вентиля Кодовый номер

ICMTS 20-A33 верхняя часть с конусом и комплектом
отверстия

ICMTS 20-A верхняя часть с конусом и комплектом
отверстия

ICMTS 20-B66 верхняя часть с конусом и комплектом
отверстия

ICMTS 20-B верхняя часть с конусом и комплектом отверстия 027H1081

ICMTS 20-C верхняя часть с конусом и комплектом отверстия 027H1082

Кабель для ICAD 600/900/1200/600TS

Длина кабеля Кодовый номер

Комплект кабелей 1,5 м, гнездовые разъёмы 027H0426

Комплект кабелей 10 м, гнездовые разъёмы 027H0427

Соединительный разъём для ICAD 600/900/1200/600TS

Тип разъёма Кодовый номер

Два гнездовых разъёма с винтовыми зажимами:

- разъём для питания

- разъём для управляющих сигналов

ICAD-UPS

Кодовый номер 027H0182

027H1088

027H1080

027H1094

027H0430

Многофункциональный инструмент

Кодовый номер 027H0181

ICAD 600 TS Защитный колпачок

Кодовый номер 027H0431

EKC 326A

Кодовый номер 084B7252

Технические характеристики

Напряжение
электропитания
Энергопотребление Контроллер 8 ВА

Входной сигнал

Вход датчика 1 шт. Pt 1000 Ом

Аварийное реле 1 шт. SPST

Привод

Передача данных Можно подключить модуль передачи данных типа AKA 174

Окружающая среда

Ограждение IP 20
Масса 300 г
Крепление DIN-рейка
Дисплей LED, 3 сигнала
Терминалы макс. 2,5 мм многоядерные
Разрешительные
документы

24 В пер.тока+/-15% 50/60 Гц
(напряжение питания гальванически отделено от входных и выходных сигналов)

Датчик давления Ратиометрический, AKS 2050
Датчик давления Ратиометрический, AKS 2050
Цифровой вход от внешних контакт-функций
Сигнал напряжения 0-10 В Диапазон сигнала = 2-10 В

250 В пер.тока
AC-1: 4 A (омическая нагрузка)
AC-15: 3 A (индуктивный)

ICAD 600A-TS, установленный на ICMTS

CCM Шаговый двигатель

-10 до +55°C, во время операции

-40 до +70°C, во время транспортировки
20 - 80% Rh, без конденсата
Без ударного воздействия /вибрации

EMC acc. EN 61000-6-3 и EN 61000-6-2
LVD acc. EN 60730-1 и EN 60730-2-9

Сигнал напряжения
0-10 мА

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 11

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Запасные части и
принадлежности
(продолжение)

AKS 2050

Кодовый номер 060G5750 (-1 до 59 бар)
Кодовый номер 060G5751 (-1 до 99 бар)
Кодовый номер 060G5752 (-1 до159 бар)

Техническое описание

Рабочий диапазон см. выше
Допустимое рабочее
давление (PB)
Компенсируемый
температурный
диапазон
Connection G 3/8 A 2) - Thread ISO 228/1 - G 3/8 A (BSP).

Разъём с кабелем 5 м (преобразователь давления с крышкой IP67)

Кодовый номер 060G1034

Разъём Pg 9

Кодовый номер 060G0008

AKS 11

Кодовый номер 084N0003 – кабель длиной 3.50 м
Кодовый номер 084N0005 – кабель длиной 5.50 м
Кодовый номер 084N0008 – кабель длиной 8.50 м

Техническое описание

Макс. рабочая
температура
Тип кабеля PVC
Электрическое
подключение
Диапазон измерения -50 - 100°C
Значение
сопротивления
Толерантность EN 60751 Класс B
Провода 2 шт.

250 бар

0 до +80°C

100°C

Кабель

1 x Pt 1000

Для выбора моторных клапанов CCM для CO2
с применением на линии байпасирования
см. AI213386426013

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 12

L

L

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Размеры

1

H

1

H

2

H

2

L

Соединение H H

25 D (1")

* включает в себя расстояние с защитной крышкой ICAD

мм 40 167 94 65 86 68 60 107 3,3 кг
дюйм 1,58 6,57 3,7 2,56 3,39 2,68 2,36 4,21 6 фунтов

1

Соединения

D: Встык DIN (EN 10220)

Размер,

мм

25 (1) 33.7 2.6 1.327 0.103

L4

H

2

Размер,

дюйм

L* L

OD,

мм

L3

1

мм

L

2

T,

OD,

дюйм

L

3

L

4

Масса ICMTS,

включая ICAD

600A-TS

T,

дюйм

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 13

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Общие указания
по эксплуатации

% Открытия

1. Кнопка со стрелкой «вниз».

2. Ввод.

3. Кнопка со стрелкой «вверх».

4. Дисплей

Рис. 2

Привод ICAD 600A-TS оснащен интерфейсом
«человек – машина» (MMI - Man Machine Inter­face), с помощью которого можно наблюдать
за состоянием клапана и изменять различные
параметры настройки для адаптации привода и
клапана к конкретной холодильной установке.
Изменение параметров выполняется с помо-щью
встроенного в ICAD 600A-TS интерфейса MMI
следующим образом (см. рис. 2 и 3):

% Открытия

Кнопка со
стрелкой

Рис. 3

«Вниз»

• Кнопка со стрелкой «вниз» (поз.1 на рис.2):
– при каждом нажатии кнопки значение
параметра уменьшается на 1.

• Кнопка со стрелкой «вверх» (поз.3 на рис.2):
– при каждом нажатии кнопки значение
параметра увеличивается на 1.

• Кнопка «ввода» параметра (поз. 2 на рис. 2)
предназначена:
– Для входа в список параметров, при этом
необходимо наж ать и удерживать в
течение 2 секунд эту кнопку. Пример того,
как выглядит список параметров, пок азан
ниже (параметр j08 на рис. 4).

Ввод Кнопка со

стрелкой
“Вверх”

% Открытия

Рис. 4

– Для доступа к изменению параметра,

после того как вошли в список пара-
метров.

– Для подтверждения cделанных измене-

ний и сохранения параметра.

– Для выхода из списка параметров

и возвращения к индикации степени
открытия (OD). Для этого нажмите и
удерживайте кнопку в течение 2 секунд.

• Дисплей (поз.4 на рис.2):
– В нормальном состоянии дисплей ук азывает
степень открытия к лапана ICM (OD – Opening
Degree) от 0 до 100%. Если ни одна из кнопок
не нажата в течение 20 cекунд, дисплей
переходит к индикации степени открытия
клапана OD (см. рис. 5).

• Отображает параметры из списка параметров.

% Открытия

Рис. 5

• Отображает текущее численное значение
параметра.

• Указывает режим работы привода с помощью
надписей (поз.4 на рис.2).

– Регулирование Mod означает, что привод

ICAD позиционирует к лапан ICMTS
в соответствии с ана логовым входным

– Низкий Low означает, что привод

ICAD управ ляет клапаном
ICMTS как электромагнитным
клапаном в режиме
Открыт/Закрыт
с низкой скоростью в соответствии
с дискретным входным сигналом.

– Средний Med означает, что привод

ICAD управляет клапаном
ICMTS как электромагнитным
клапаном ( в режиме
Открыт/Закрыт)
со средней скоростью в соответствии
с дискретным входным сигналом.

– Высокий High означает, что привод

ICAD управляет клапаном ICMTS
как электромагнитным клапаном
(в режиме Открыт/Закрыт) с высокой
скоростью в соответствии с дискрет-
ным входным сигналом (см. рис. 6).

% Открытия

Рис. 6

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 14

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Аварийные сигналы

Описание Текст,

Не выбран тип клапана A1 Сигнализация

Контроллер вышел из
строя

Ошибка входного
сигнала

Низкое напряжение
резервного аварийного
питания
Проверка питающего
напряжения привода
ICAD 600 TS
Не удалось произвести
расширенную калиб­ровку

Тепловая перегрузка A7 Сигнализация

Клапан заклинило A9 Сигнализация

появляющийся

при аварии

клапана ICAD

A2 Сигнализация

A3

A4 Сигнализация

A5 Сигнализация

A6 Сигнализация

A8 Сигнализация

Срабатывание

аварийной

сигнализации

сработала

сработала

Сигнализация

сработала

сработала

сработала

сработала

сработала

сработала

сработала

Комментарии

При включении A 1 появится на дисплее привода

Внутреннее повреждение в электронике
Необходимо:

1)Отключить и снова включить электропитание, если A2 по­прежнему активна.

2)Вернуться к заводским настройкам, если А2 по-прежнему
активна.
Привод не работает, если ¡01 = 2, или ¡02 = 2
Когда ¡03 = 1 и AI A > 22 мА
Когда ¡03 = 2 и AI A > 22 мА
или AI A < 2 мА
Когда ¡03 = 3 и AI A > 12 В
Когда ¡03 = 4 и AI A > 12 В
или AI A < 1 В
Если 5 В < напряжение резервного электропитания<18 В.
Активировано параметром

Если питающее напряжение< 18 V

Необходимо произвести проверку правильности выбора типа
клапана.
Необходимо произвести проверку клапана ICMTS на попадание
внутрь посторонних предметов.
Слишком высокая температура шагового мотора привода ICAD
600A-TS.
Слишком высокая температура шагового мотора привода ICAD
600A-TS.
Активна только при i16 = 1
Если клапан заблокирован более чем на 15 секунд.
Клапан ICMTS остановился и удерживается в этом положении
A9 мигание дисплея
A9 аварийная сигнализация может быть отключена только путём
включения/выключения ICAD 600A-TS

¡08

Если сработала аварийная сигнализация,
дисплей привода ICAD 600A-TS (рис. 2) бу-
дет поочерёдно показывать сущес твующую
в данный момент аварию и степень откры-
тия клапана. Если в одно и то же время
сработало несколько аварийных преду­преждений, то будет показана авария,
которая имеет наивысший приоритет. A1
имеет самый высокий приоритет, A5 име-
ет самый низкий приоритет.

Любой действующий аварийный сигнал
тревоги активирует общий дискретный
выходной аварийный сигнал (нормально
открытый).
При устранении неисправности все ава-
рийные сигналы автоматически переус-
танавливаются (обнуляются).
Старые неисправности (которые были ус­транены), можно извлечь из памяти через
параметр ¡11.

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 15

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Список параметров - действителен от: (i58:09, i59:33) и далее:

Первый параметр, который должен быть введён - ¡26

Описание Параметр

OD
(Степень открытия)

Режим управления ¡01 1 2 1

Режим работы ¡02 1 2 1

AI сигнал
(аналоговый входной
сигнал)

Скорость

В режиме

регулирования.

Скорость открытия/
закрытия.

В двухпозиционном

режиме работы

(открыт/закрыт).
Скорость открытия

Автоматическая
калибровка

AO сигнал
(аналоговый
выходной сигнал

Отказоустойчивость ¡07 1 4 1

Подача резервного
питания

Функция DI
(дискретного входа)

Пароль ¡10 0 199 0 - - Ввести число, чтобы получить доступ к параметрам ¡26,

Старые
неисправности

ICAD

Мин. Макс. Заводские

- 0 100 % - Степень открытия клапана ICMTS выводится на экран

¡03 1 4 2

¡04 1 100 50/ 100

¡05 0 2 0 - Нет Неактивна пока не произведена настройка ¡26. Всегда

¡06 0 2 2

¡08 0 1 0

¡09 1 2 1

¡11 A1 A99 - - Нет Будет выведен список старых неисправностей, начиная

настройки

Серийные

данные

















Единицы Пароль Комментарии

в течении нормальной работы клапана. Фактическое
значение параметра на дисплее (см. параметры ¡01, ¡05).

- Нет Основные режимы управления

- Нет Режим работы

- Нет Тип сигнала AI, получаемого от внешнего контроллера

- Нет Скорость может быть понижена. Максимальная скорость

- Нет Тип сигнала AO для позиционирования клапана ICV.

- Нет Варианты действий привода при сбое электропитания

1: Нормальная работа
2: Ручное управление. Значение степени открытия
клапана будет отображаться на экране. С помощью
кнопок управления «вверх» и «вниз», с тепень откры-
тия клапана (OD) может быть задана вручую.

1: Пропорциональное регулирование – клапан ICMTS
устанавливается в положение, соответствующее
аналоговому входному сигналу (см. ¡03)
2: В двухпозиционном режиме клапан ICMTS работа­ет как соленоидный клапан (Открыт/Закрыт) под
управлением входного управляющего дискретного
сигнала. (см. так же ¡09).
3: Нейтральная зона / 3 -хточечный контроль.
Увеличить/уменьшить степень открытия с помощью
цифрового входа. См. рис. 9

1: 0-20 мА
2: 4-20 мА
3: 0-10 В
4: 2-10 В

соответствует 100 %. Не действует в ручном режиме
управления (¡01 = 2)
Если ¡26= 1 - 3 тогда заводские настройки =100
Если ¡26= 4 - 9 тогда заводские настройки =50
Если клапан ICMTS открывается и (¡04 < = 33) или клапан
ICMTS закрывается
и (¡14 < = 33) => на дисплей выводится Low (Низкая).
Если клапан ICMTS открывается и (33 < ¡04 < = 66) или
клапан ICMTS закрывается и (33 < ¡14 < = 66) => на дисплей
выводится Med (Средняя).
Если клапан ICM TS открывается и (¡04 > = 67) или клапан
ICMTS закрывается и (¡14 > = 67) => на дисплей выводится
High (Высокая)

переустанавливается автоматически на 0. В течение
калибровки, на дисплее будет выводиться CA. Если
кнопка «ввод» была нажата в течении двух секунд, на
экран выводится:
0: Нет калибровки.
1: Нормальная принудительная калибровка – СА мигает
медленно.
2: Расширенная калибровка – CA мигает быстро.

0: Нет сигнала;
1: 0 – 20 мА.
2: 4 – 20 мА.

и переходе на резервное питание (если установлен
источник резервного питания):
1: Закроет клапан.
2: Откроет клапан.

3. Клапан останется в прежнем положении.

4. Переместит клапана в заранее заданное положение,
заданное через параметр ¡12"

Да Резервное питание подключено и включена аварийная

сигнализация А4.
0: Нет.
1: Да.

Нет Функция активируется при включении дискретного входа

(при коротко замкнутых контактах дискретного входа),
когда ¡02 = 2
1: Открытый клапан ICMTS (дискретный вход размыкается
– клапан закрывается).
2: Закрытый клапан ICMTS (дискретный вход размыкается
– клапан открывается).

защищённым паролем. Пароль = 11.

с последней.
Список неисправностей можно очистить, нажав
одновременно и удер­живая в течение 2 секунд кнопки со стрелками «вверх»
и «вниз».

© Danfoss | DCS (MWA) | 2018.10

см. продолжение на следующей странице.

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 16

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Список параметров

(продолжение)

Описание код

OD (степень
открытия) при сбое
электропитания.

Обратные операции ¡13 0 1 0

параметра

ICAD

¡12 0 100 50

Мин. Макс. Заводские

настройки

Сохранённые

данные





Единицы Пароль Комментарии

Нет Действует только если ¡07 = 4.

Если произошел сбой электропитания и подсоединен
источник резерв­ного питания и, клапан ICMTS установится в заранее
заданное положение.

Нет Когда ¡02 = 1

0: Увеличение аналогового входного сигнала
=>Увеличение степени от­крытия клапана ICMTS
1: Увеличение аналогового входного сигнала=>
Уменьшение степени от­крытия клапана ICMTS
Когда ¡02 = 3
0: DI1 = вкл., DI2 = выкл. => Увеличение степени
открытия клапана ICMTS
.
DI1 = выкл., DI2 = вкл. => Уменьшение степени
открытия клапана ICMTS

DI1 = DI2 = выкл. => ICAD/ICMTS поддерживается
в текущем положении

DI1 = DI2 = вкл. => ICAD/ICMTS поддерживается в
текущем положении
1: DI1 = вкл., DI2 = выкл. => Уменьшение степени
открытия клапана ICMTS

DI1 = выкл., DI2 = вкл. => Увеличение степени
открытия клапана ICMTS
DI1 = DI2 = выкл. => ICAD/ICMTS поддерживается в
текущем положении
DI1 = DI2 = вкл. => ICAD/ICMTS поддерживается в
текущем положении

Работа в режиме

Открыт/Закрыт

Скорость закрытия.

Ручная установка
значений

Операция
кодирования

Принудительное
закрытие клапана
ICMTS, когда степень
открытия клапана
< 3%

Конфигурация
клапана ICMTS

¡14 0 100 50/ 100

¡15 0 100 0 Нет Когда ¡01= 2, ¡15 определяет стартовые значения.

¡16 0 1 0/1

i17 0 1 0

¡26 0 9 0









- Нет См. ¡04.

- Нет Включить/Отключить принудительное закрытие

Если ¡26= 1 - 3 тогда заводские настройки qg = 100
Если ¡26= 4 - 9 тогда заводские настройки = 50

Да NB: Защищено паролем. Пароль = 7

Если ¡26 = 1 - 3 тогда заводская настройка = 0
Если ¡26 = 4 - 6 тогда заводская настройка = 0
(1 с приводом ICAD1200)
если ¡26 = 7 - 9 тогда заводская настройка = 1
0: Кодировка отключена. Это означает, что ICAD
работает как ICAD 600/900
1: кодировка включена.

0: Когда степень открытия клапана ICMTS < 3% он будет
вынужден закрыться независимо требуемой степени
открытия клапана ICMTS
1: Когда Степень Открытия клапана ICMTS < 3%
принудительное закрытие клапана не состоится

Да NB: Параметр, защищенный паролем. Пароль равен

11

0: Клапан не выбран. Включится аварийный сигнал А1.
1: Клапан ICMTS 20 с приводом ICAD 600

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 17

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

Сервис

Описание код

параметра

ICAD

OD % ¡50 0 100 - % - Степень открытия клапана ICMTS

AI [мА] ¡51 0 100 - мА - AI сигнал

AI [В] ¡52 0 100 - В - AI сигнал

AO [мА] ¡53 0 100 - мА - A0 сигнал

DI ¡54 0 1 - - - DI сигналы. В зависимости от ¡02

DO Close ¡55 0 1 - - - Дискретный выход замкнут. Включение при OD < 3 %

DO Open ¡56 0 1 - - - Дискретный выход разомкнут. Включение при OD >

DO Alarm ¡57 0 1 - - - Аварийный дискретный выход. Включение при

Display mP SW ver. ¡58 0 100 - - - Программное обеспечение микропроцессора дисплея

Motor mP SW ver. ¡59 0 100 - - - Программное обеспечение моторного

Мин. Макс. Заводские

настройки

Сохранённые

данные

Единицы Пароль Комментарии

если ¡02 = 2, приведён один сигнал.
0 : DI1 = Выключение
1 : DI1 = Включение

Если ¡02 = 3, приведены два сигнала.
00 : DI1 = Выключение, DI2 = Выключение
10 : DI1 = Включение, DI2 = выключение
01 : DI1 = Выключение, DI2 = Включение
11 : DI1 = Включение, DI2 = Включение

97 %

появлении неисправности

микропроцессора

Возвращение к заводским настройкам:

1. Отключите электропитание.

2. Нажмите одновременно кнопки со стрелками
вверх и вниз.

3. Включите электропитание.

4. Отпустите кнопки со стрелками вверх и вниз.

5. Когда на дисплее (рис. 2) начнут поочерёдно
появляться обозначения CA и A1, привод

вернётся к заводским настройкам.

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 18

Техническое описание | Расширительные вентили высокого даления ICMTS с приводом ICAD 600TS

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 19

© Danfoss | DCS (MWA) | 2018.10

AI217586428573ru-000503 | DKRCI.PD.HY0.B5.50 | 20
