Teknisk beskrivning

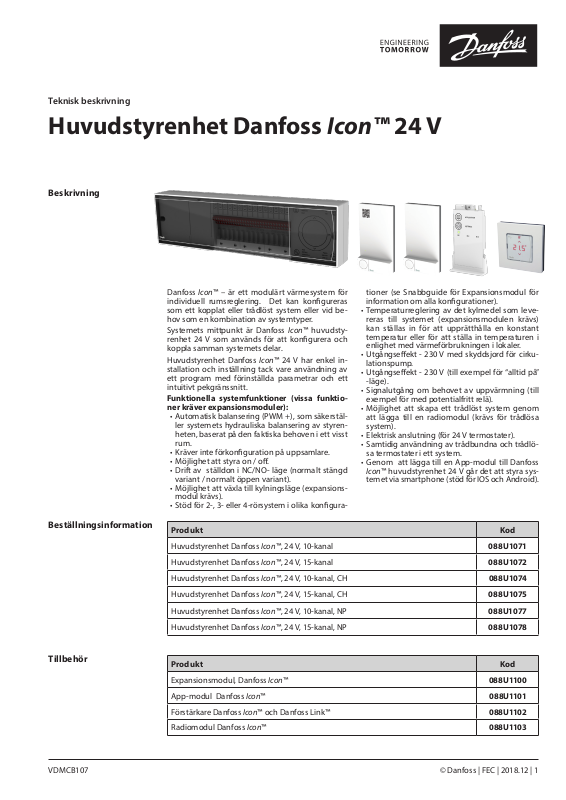

Huvudstyrenhet Danfoss Icon™ 24 V
Beskrivning
Beställningsinformation
Danfoss Icon™ – är ett modulärt värmesystem för individuell rumsreglering. Det kan kongureras som ett kopplat eller trådlöst system eller vid be­hov som en kombination av systemtyper.
Systemets mittpunkt är Danfoss Icon™ huvudsty­renhet 24 V som används för att kongurera och koppla samman systemets delar.
Huvudstyrenhet Danfoss Icon™ 24 V har enkel in­stallation och inställning tack vare användning av ett program med förinställda parametrar och ett intuitivt pekgränssnitt.
Funktionella systemfunktioner (vissa funktio­ner kräver expansionsmoduler):
• Automatisk balansering (PWM +), som säkerstäl­ler systemets hydrauliska balansering av styren­heten, baserat på den faktiska behoven  ett visst rum.
• Kräver inte förkonguration på uppsamlare.
• Möjlighet att styra on / o.
• Drift av ställdon i NC/NO- läge (normalt stängd variant / normalt öppen variant).
• Möjlighet att växla till kylningsläge (expansions­modul krävs).
• Stöd för 2-, 3- eller 4-rörsystem i olika kongura-
Produkt Kod
Huvudstyrenhet Danfoss Icon™, 24 V, 10-kanal 088U1071
Huvudstyrenhet Danfoss Icon™, 24 V, 15-kanal 088U1072
tioner (se Snabbguide för Expansionsmodul för information om alla kongurationer).
• Temperaturreglering av det kylmedel som leve­reras till systemet (expansionsmodulen krävs) kan ställas in för att upprätthålla en konstant temperatur eller för att ställa in temperaturen i enlighet med värmeförbrukningen i lokaler.
• Utgångseekt - 230 V med skyddsjord för cirku­lationspump.
• Utgångseekt - 230 V (till exempel för “alltid på”
-läge).
• Signalutgång om behovet av uppvärmning (till exempel för med potentialfritt relä).
• Möjlighet att skapa ett trådlöst system genom att lägga till en radiomodul (krävs för trådlösa system).
• Elektrisk anslutning (för 24 V termostater).
• Samtidig användning av trådbundna och trådlö­sa termostater i ett system.
• Genom att lägga till en App-modul till Danfoss Icon™ huvudstyrenhet 24 V går det att styra sys­temet via smartphone (stöd för IOS och Android).
Tillbehör
VDMCB107
Huvudstyrenhet Danfoss Icon™, 24 V, 10-kanal, CH 088U1074
Huvudstyrenhet Danfoss Icon™, 24 V, 15-kanal, CH 088U1075
Huvudstyrenhet Danfoss Icon™, 24 V, 10-kanal, NP 088U1077
Huvudstyrenhet Danfoss Icon™, 24 V, 15-kanal, NP 088U1078
Produkt Kod
Expansionsmodul, Danfoss Icon 088U1100
App-modul Danfoss Icon 088U1101
Förstärkare Danfoss Icon™ och Danfoss Link™
Radiomodul Danfoss Icon 088U1103
© Danfoss | FEC | 2018.12 | 1
088U1102
Teknisk beskrivning Huvudstyrenhet Danfoss Icon™ 24 V
Användningsalternativ
Exempel 1: 2-rörsystem (kylning (tillval))
Exempel 2: 2-rörsystem med blandningsenhet (temperaturkontroll av kylmedlet som levereras till
systemet (tillval))
23
Exempel 3: 4-rörsystem (kylning)
2 | © Danfoss | FEC | 2018.12
VDMCB107
Teknisk beskrivning Huvudstyrenhet Danfoss Icon™ 24 V
Tekniska data
Gemensamma egenskaper för alla Danfoss Icon™-produkter
Huvudstyrenhet 24 V och expan­sionsmodul (tillval)
För information om alla användningsalternativ, se installationshandboken som medföljer Expansions­modulen.
Temperatur för kultrycktest 75 °C
Föroreningsgrad Grad 2, normal hushållsmiljö
Programvaruklass Klass A
Impulsmärkspänning 4 kV
Drifttid Permanent ansluten
Temperaturområde, lagring och transport -20 °C till +65 °C
Anvisningar för avfallshantering Produkten ska kasseras enligt reglerna för
elektroniskt avfall
Strömförsörjning 220–240 VAC
Matningsfrekvens 50/60 Hz
Uteekt, ställdon 24 VDC
Max. strömförbrukning per ställdonsutgång 2 W
Antal ställdonsutgångar (1 ställdon per utgångs-
10 eller 15 beroende på typ
plint)
Uteekt, termostater 24 V DC
Individuella termostaters förbrukning i vänte-
0,2 W
läge
Maximalt antal termostater 10 eller 15 beroende på typ
Maxlängd för kabel från huvudstyrenhet till en 24 V-termostat (beroende på kabeltyp)
Om 2 x 2 x 0,6 mm STP/UTP: 100 m Om 2 x 0,5 mm: 150 m Om > 2 x 0,75 mm: 200 m
Förbrukning i vänteläge, huvudstyrenhet < 2 W
Max. strömförbrukning, exklusive utgångarna
< 50 W
PWR 1 och PWR 2
Internt överströmskydd (säkring, ej utbytbar) 2,5 A
Utgång ”Relä” Potentialfritt relä, maxlast 2 A
Ställdonsutgångar, typ Typ 1C (mikroavbrott)
Utgång ”PWR 1”, typ och nominell max. uteekt Typ 1B (mikrofrånkoppling)
Utgång ”PWR 2”, typ och nominell max. uteekt Modell: permanent utgång, alltid aktiv 230 V,
max. 50 W
Utgång ”PWR 3” (tillval på Expansionsmodulen;
24 VDC, max. 1 W
används för fuktgivare)
Ingång ”1” (tillval på Expansionsmodulen;
Extern brytaringång (internt 24 V pull-up)
används för olika syften enligt vald tillämpning)
Ingång ”2” (tillval på Expansionsmodulen;
Extern brytaringång (internt 24 V pull-up)
används för olika syften enligt vald tillämpning)
Ingång ”3”, givaringång (tillval på Expansions-
Utvändig givare, PT 1000 (Danfoss ESM 11)
modulen)
Dimensioner B: 370 mm, H: 100 mm, D: 53 mm
Uppfyller kraven i följande direktiv: LVD, EMC, RoHS och WEEE
Styrenhetens syfte Elektronisk temperaturreglering av enskilt rum
Jordningsmetod Fabriksinstallerad strömkabel, inklusive PE-le-
dare
Kapsling (IP-klass) IP 20
Skyddsklass Klass II-konstruktion med jordplint
Omgivningstemperaturområde, kontinuerlig
0 °C till +50 °C
användning
VDMCB107
© Danfoss | FEC | 2018.12 | 3
101
50
54
Tekniska data
Radiomodulen och förstärkare
Styrenhetens syfte Rumstermostat för styrning av rumstemperatur Omgivningstemperaturområde, kontinuerlig
0 °C till +40 °C
användning Frekvens 869 MHz Sändningseekt <2,5 mW Kapsling (IP-klass) IP 20 Uppfyller kraven i följande direktiv: RED, RoHS, WEEE Skyddsklass Radio: Klass III-konstruktion Förstärkare: Klass
II-konstruktion
Strömförsörjning Radio: 5 VDC Förstärkare: 230 VAC 50/60 Hz
App-modul
Ritning
Styrenhetens syfte Enhet som tar emot och sänder Wi-Fi-signaler,
inkl. Bluetooth
Omgivningstemperaturområde, kontinuerlig
0 °C till +40 °C
användning Frekvens 2,4 GHz Kapsling (IP-klass) IP 20 Uppfyller kraven i följande direktiv: RED, RoHS, WEEE Skyddsklass Radio: Klass III Strömförsörjning 5 VDC
372
1 2 3 987654 10
50
10
354 8
Huvudstyrenhet Danfoss Icon™ 24 V
4 | © Danfoss | FEC | 2018.12
97
53 24
29 69
125
Expansionsmodul Danfoss Icon™ Radiomodul Danfoss Icon™
AI289334683789sv-000101 | VDMCB107
