Danfoss HSA3D, HSA3 Installation Manual

H-Series Valves

HPV/HPVB/HP..B + HSV3/HS3B/HS3DB

Installation Guide

Danfoss Heating

HSERIES

2

GB - Speci cation HP + HS 4
F - Caractéristiques HP + HS 5
D - Technische Daten HP + HS 6
ES - Especi cación HP + HS 7
DK - Speci kation HP + HS 8
NL - Speci caties HP + HS 9
GR -

Προδιαγραφή HP +HS 10

PL - Specy kacja HP + HS 11
LT - Speci kacija HP + HS 12
I - Dati tecnici HP + HS 13

HPV/HPVB/HP...B

Speci cation / Caractéristiques / Technische Daten / 15-17
/ Especi cación / Speci kation / Speci caties /

Προδιαγραφή / Specy kacja / Speci kacija / Dati tecnici

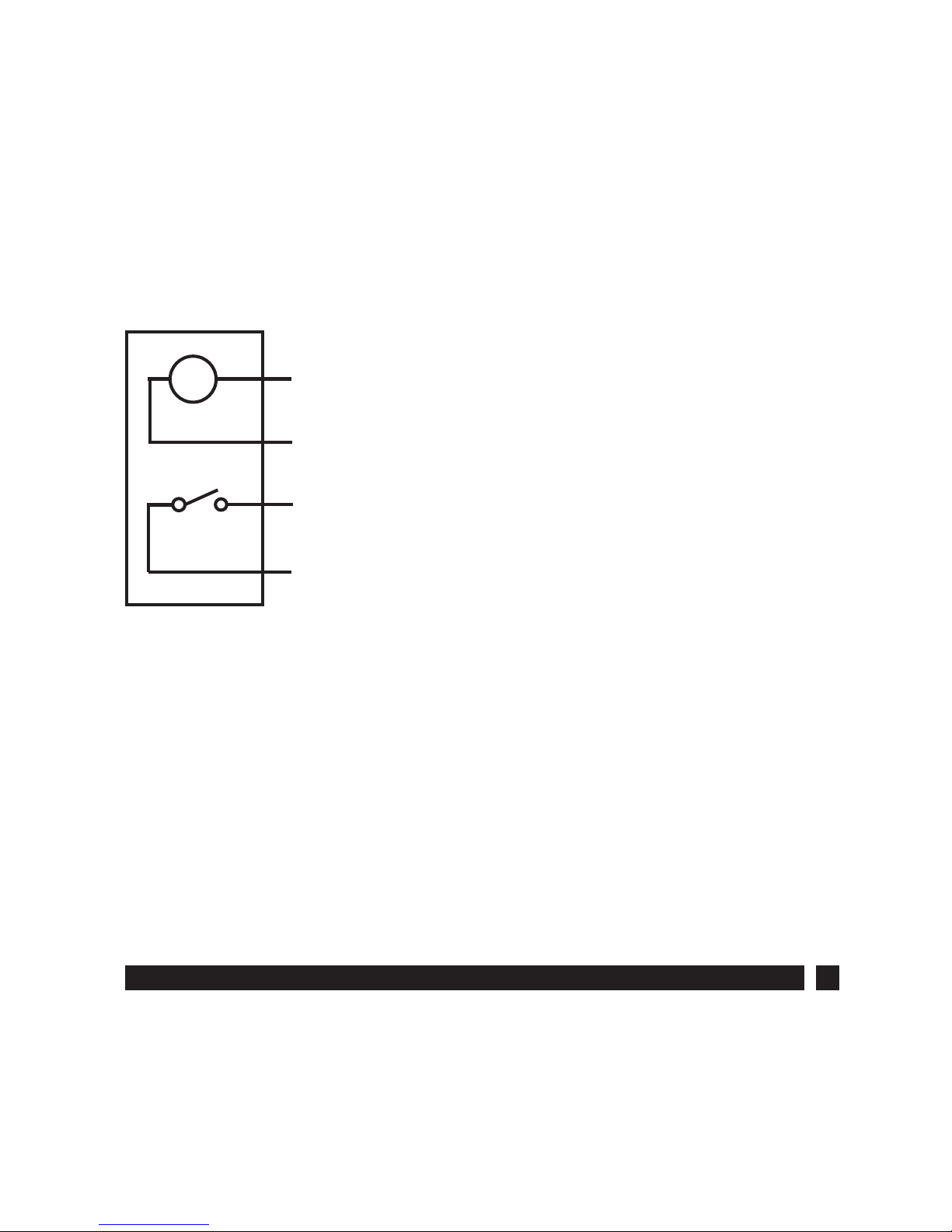

Wiring / Câblage / Verkabelung / Cableado / 18-19
Ledningsføring / Aansluitingen / Ηλεκτρική σύνδεση /
Podłączanie przewodów / Laidai / Collegamenti

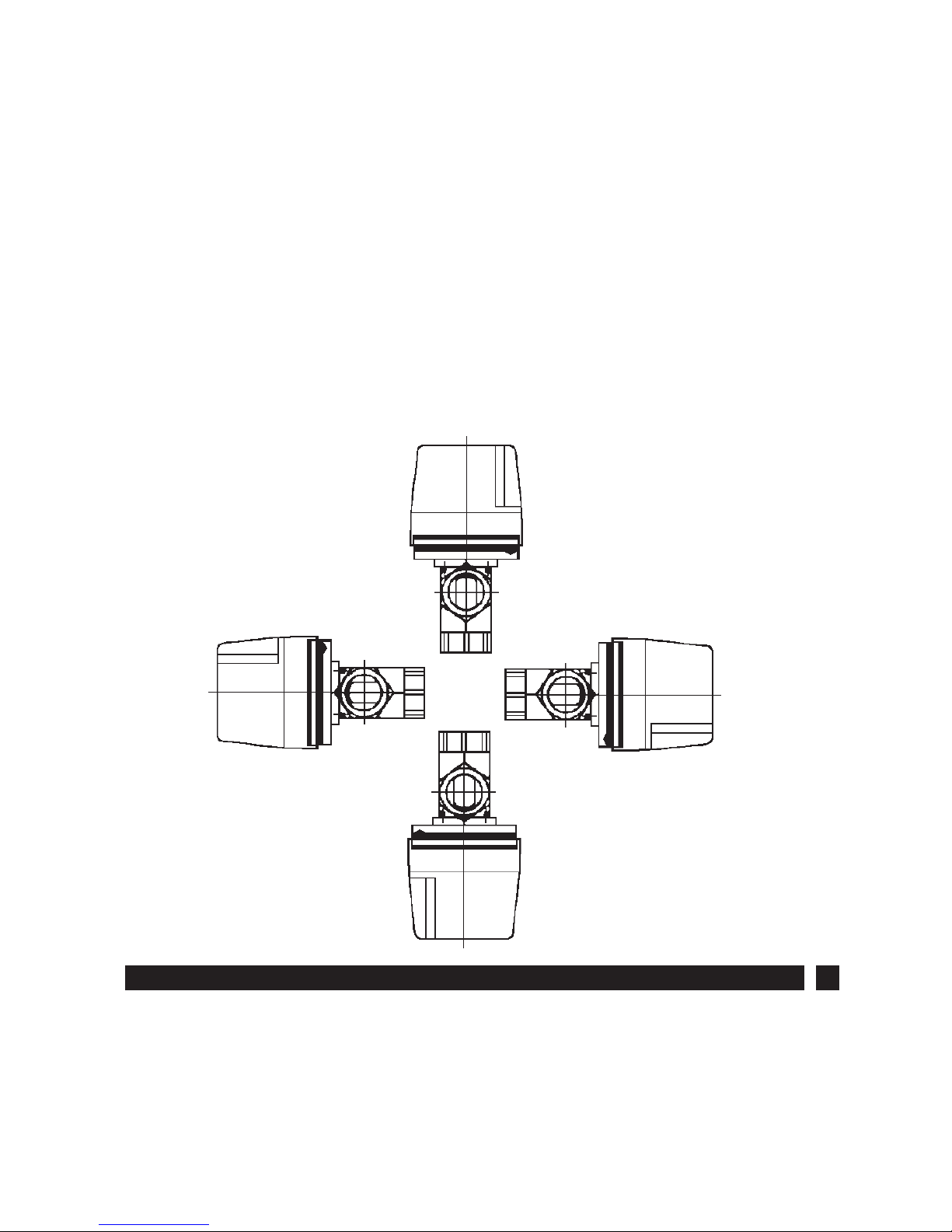

Installation / Installation / Installation / Instalación / 20-21
Vejledning / Installatie / Εγκατάσταση / Instalacji /
Montavimo / Installazione

Danfoss Heating

3

Assembly / Montage / Befestigung / Montaje / Montering / Montage 22
Συνέλευση / Montaż / Montavimas / Assemblaggio

Operation / Fonctionnement / Bedienung / Operación / 23
Driftsundstilling / Bediening / Λειτουργία / Działanie / Veikimas /
Utilizzo

HSV3/HS3B/HS3DB

Speci cation / Caractéristiques / Technische Daten / 25-27
Speci kation / Especi cación / Speci caties /

Προδιαγραφή /

Specy kacja / Speci kacija / Dati tecnici

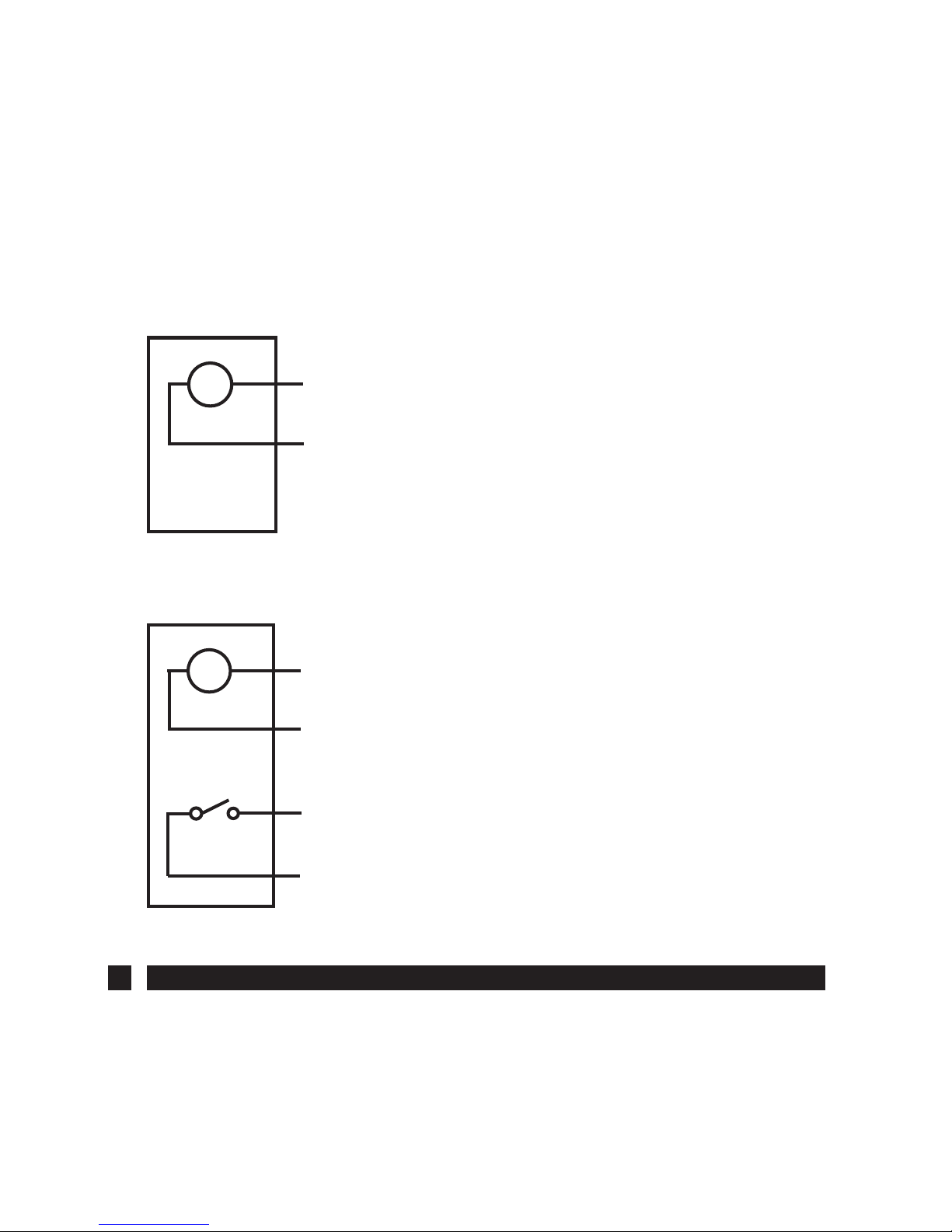

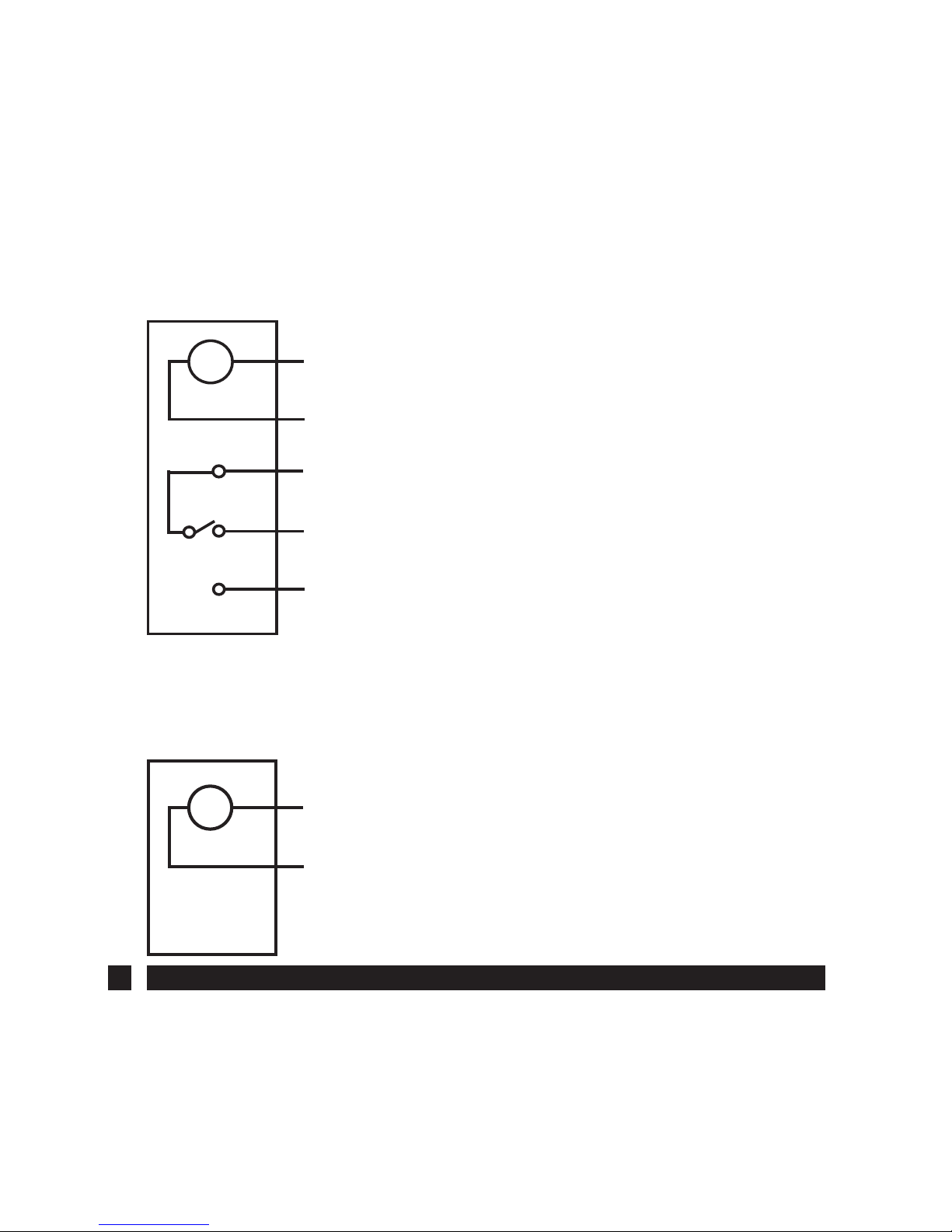

Wiring / Câblage / Verkabelung / Cableado / 28-30
Ledningsføring / Aansluitingen / Ηλεκτρική σύνδεση /
Podłączanie przewodów / Laidai / Collegamenti

Installation / Installation / Installation / Instalación / 31-32
Vejledning / Installatie / Εγκατάσταση / Instalacji /
Montavimas / Installazione

Assembly / Montage / Befestigung / Montaje / Montering / Montage 33
Συνέλευση / Montaż / Montavimas / Assemblaggio

Operation / Fonctionnement / Bedienung / Operación / 34
Driftsundstilling / Bediening / Λειτουργία / Działanie / Veikimas /
Utilizzo

HSERIES

4

HPA/HP..B

HSA3/HSA3D/

HS3DB

Operating voltage - 230 ± 15% Vac, 50Hz

Switch current rating 3 (1) A

Switch action Type 1B

Max temperature 45°C

Enclosure rating IP40

Pollution situation Degree 2

Ball pressure temp 75°C

Open/close time 30/10 sec

Rated impulse voltage 2.5K

Cord attachment Solder 2 crimp joints

For operating voltage refer to rating label on product

GB - Speci cation

Danfoss Heating

5

F - Caractéristiques

HPA/
HP..B

HSA3/HSA3D/

HS3DB

Tension d’alimentation -

230 ± 15% Vac,

50Hz

Caractéristique de commutateur 3 (1) A

Type de commutateur Type 1B

Température ambiante maximale 45°C

Indice de protection IP40

Etat du contrôle de pollution Degree 2

Tension assignée de tenue au choc 75°C

Temps d’ouverture/de fermeture 30/10 sec

Essai à la bille 2.5K

Fixation cordon Souder 2 raccords sertis

Tension d’alimentation voir la plaque d’identi cation sur le
produit

HSERIES

6

HPA/HP..B

HSA3/HSA3D/

HS3DB

Betriebsspannung - 230 ± 15% Vac, 50 Hz

Nominaler Kontaktstrom 3 (1) A

Schalterart Typ 1B

Maximale
Umgebungstemperatur

45 °C

Schutzart IP 40

Emissionswerte Grad 2

Kugeldruckprüfung 75 °C

Laufzeit ö nen/schließen 30/10 sec

Nennimpulsspannung 2.5 K

Anschluss der Leitung 2 Quetschverbindungen anlöten

D - Technische Daten

Betriebsspannung siehe Typenschild

Danfoss Heating

7

HPA/
HP..B

HSA3/HSA3D/

HS3DB

Alimentación - 230 ± 15% Vac, 50Hz

Carga del interruptor 3 (1) A

Tipo de interruptor Type 1B

Temperatura ambiante máxima 45°C

Protección IP IP40

Estado de control de polución Grado 2

Ensayo de presión con bola 75°C

Tiempo de apertura/cierre 30/10 sec

Tensión del impulso 2.5K

Unión del cable Soldar dos juntas rígidas

ES - Especi cación

Tensión de operación. Ver etiqueta

HSERIES

8

HPA/
HP..B

HSA3/HSA3D/

HS3DB

Forsyningsspænding - 230 ± 15% Vac, 50Hz

Kontakbelastning 3 (1) A

Kontakttype Type 1B

Maks omgivende temperatur 45°C

Tæthedsgrad IP40

Kontrol forurenings Degree 2

Kugle tryk test 75°C

Ventilens åbne-/lukketid 30/10 sec

Nominel impuls spænding 2.5K

Ledningstilslutning Lod 2 krympemu er

DK - Speci kiation

For driftsspænding se vurderingsmærke på produkt

Danfoss Heating

9

HPA/
HP..B

HSA3/HSA3D/

HS3DB

Voedingsspanning - 230 ± 15% Vac, 50Hz

Kontaktbelasting 3 (1) A

Kontakt type 1B

Maximale omgevingstem­peratuur

45°C

Behuizing IP40

Emissiewaarde Niveau 2

Kogeltest 75°C

Looptijd open/dicht 30/10 sec

Nominale piekspanning 2,5K

Kabel aansluiting

lengte 1,15 m,

met kabelschoentjes

NL - Speci caties

* Zie typeplaatje op produkt

HSERIES

10

GR - Προδιαγραφή

HPA/
HP..B

HSA3/HSA3D/

HS3DB

Τάση τροφοδότηση - 230 ± 15% Vac, 50Hz
Ονοαστική τιή διακόπτη 3 (1) A
Τύπο διακόπτη Type 1B
Μέγιστη θεροκρασία

περιβάλλοντο

45°C

είκτη προστασία IP40
Κατάσταση ελέγχου ρύπανση Degree 2
οκιή πίεση σφαίρα 75°C
Χρόνο ανοίγατο/κλεισίατο 30/10 δευτ.
Ονοαστική τάση παλού 2.5K

Προσαρογή κορδονιού

Κόλληση δύο κυατοειδών

συνδέσων

Όσον αφορά την τάση λειτουργίας βλέπε ετικέτα
χαρακτηριστικών πάνω στο προϊόν

Danfoss Heating

11

PL - Specy kacja

HPA/HP..B

HSA3/HSA3D/

HS3DB

Napięcie zasilania - 230 ± 15% Vac, 50Hz
Ovciążalność styków 3 (1) A
Typy wbudowanych

przekaźników

Typ 1B

Maksymalna temperatura 45°C
Stopień ochrony przed

obcymi ciałami stałymi i
wnikaniem wody

IP40

Poziom zaklóceń Degree 2
Próba cisnieniowa czujnika 75°C
Czas otwarcia/zamknięcia

30/10 s

Znamionowe napiecie
impulsu

2.5K

Nakładka do przewodu 2 lutowane złącza zagniatane

Wysokość napięcia właściwego dla pracy urządzenia oznaczona
na etykiecie znamionowej produktu
