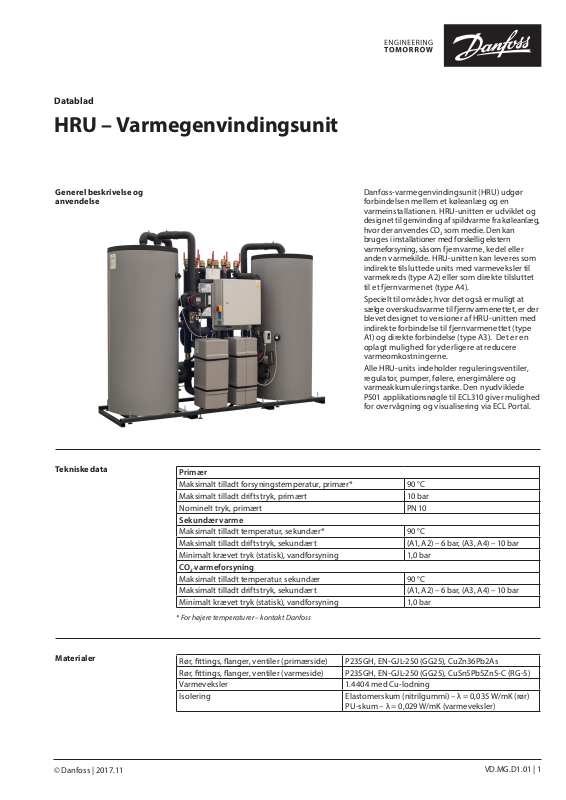

Danfoss HRU Data sheet [da]

Datablad

HRU – Varmegenvindingsunit

Generel beskrivelse og
anvendelse

Danfoss-varmegenvindingsunit (HRU) udgør
forbindelsen mellem et køleanlæg og en
varmeinstallationen. HRU-unitten er udviklet og
designet til genvinding af spildvarme fra køleanlæg,
hvor der anvendes CO2 som medie. Den kan
bruges i installationer med forskellig ekstern
varmeforsyning,
anden varmekilde. HRU-unitten kan leveres som
indirekte tilsluttede units med varmeveksler til
varmekreds (type A2) eller som direkte tilsluttet
til et fjernvarmenet (type A4).

Specielt til områder, hvor det også er muligt at
sælge

overskudsvarme til fjernvarmenettet, er der
blevet designet to versioner af HRU-unitten med
indirekte forbindelse til fjernvarmenettet (type
A1) og direkte forbindelse (type A3). Det er en
oplagt mulighed for yderligere at reducere
varmeomkostningerne.

Alle HRU-units indeholder reguleringsventiler,
regulator, pumper, følere, energimålere og
varmeakkumuleringstanke. Den nyudviklede
P501 applikationsnøgle til ECL310 giver mulighed
for overvågning og visualisering via ECL Portal.

såsom fjernvarme, kedel eller

Tekniske data

Materialer

Primær

Maksimalt tilladt forsyningstemperatur, primær* 90 °C
Maksimalt tilladt driftstryk, primært 10 bar
Nominelt tryk, primært PN 10

Sekundær varme

Maksimalt tilladt temperatur, sekundær* 90 °C
Maksimalt tilladt driftstryk, sekundært (A1, A2) – 6 bar, (A3, A4) – 10 bar
Minimalt krævet tryk (statisk), vandforsyning 1,0 bar

CO2varmeforsyning

Maksimalt tilladt temperatur sekundær 90 °C
Maksimalt tilladt driftstryk, sekundært (A1, A2) – 6 bar, (A3, A4) – 10 bar
Minimalt krævet tryk (statisk), vandforsyning 1,0 bar

* For højere temperaturer – kontakt Danfoss

Rør, ttings, anger, ventiler (primærside) P235GH, EN-GJL-250 (GG25), CuZn36Pb2As
Rør, ttings, anger, ventiler (varmeside) P235GH, EN-GJL-250 (GG25), CuSn5Pb5Zn5-C (RG-5)
Varmeveksler 1.4404 med Cu-lodning
Isolering Elastomerskum (nitrilgummi) – λ = 0,035 W/mK (rør)

PU-skum – λ = 0,029 W/mK (varmeveksler)

© Danfoss | 2017.11

VD.MG.D1.01 | 1

Datablad HRU – Varmegenvindingsunit

Diagram type A1 Indirekte tilslutning til fjernvarmenet med mulighed for salg af overskudsvarme

1

Fjernvarmeforsyning (køb)

2 Fjernvarmeretur (køb)

3 Varmefrem

4 Varmeretur

5 Kølefrem

 Køleretur

7

Fjernvarmeforsyning salg

 Fjernvarmeretur salg

A1 bestilling

ECL

S1

1

DN40

2

7

DN40

8

200

primær

200

200

primær

200

V1

S14

M

120

DN40

S5M2

V2

S9

DN40

TE

TE

E

E

E

QQ

TE

F2

TE

P4

400

S8 S6

T1 T2

500

100

100

400

500

M1

M

110

310

S3

QQ

F1FS7

100

P3MM3QQF3

TE

200

TE

F

TE

TE

TE

300300

TE

G

G

TE

TE

F

G

Varme

3

DN40

4

200

200

5

DN40

6

200

CO2-eekt [kW] (salgsbehov)

Op til 50 Op til 75 Op til 100 Op til 150 Op til 300 Op til 400

14 146 B8200 146B8201 146B 8202 146B 8203 146B8204 146B8205
22 146 B8206 146B8207 146B8208 146B8209 146B 8210 146 B8211
34 14 6B8212 146B8213 146B 8214 146B8215 146 B8216 14 6B8217
54 146B8218 146B8219 146B 8220 146B8221 146B8222 146B822 3

85 146B8224 146B8225 146B8226 146B8227 146B8228 146B8229
135 146 B8230 146B 8231 146B8232 146 B8233 14 6B8234 146B8235
216 146B 8236 146B8237 146B8238 146B8239 146B8240 146B8241

Varmebehov [kW]

338 146B8242 146B8243 14 6B8244 146B8245 146B8246 146B8247
540 146 B8248 146B8249 14 6B8250 146B8251 146B 8252 146B8253

Funktion

2 | © Danfoss | 2017.11

Spildvarme overføres fra køleanlægget via en
CO2-varmeveksler (medfølger

ikke i leveringen af
HRU-unitten, men som en del af køleanlægget),
med vand som medie til tankene (T2 og T1).
Temperaturføleren (S6) kontrollerer temperaturen
i tanken (T2) og sender et signal til en 3-vejs-ventil
(M1), som åbner, hvorefter akkumuleret varme i
beholderne vil blive overført til varmekredsen.
Lavere behov for varme vil medføre lukning af
reguleringsventilen (M2) og dermed reduktion
eller afbrydelse af behovet for energi fra den
eksterne varmekilde. Temperaturføleren (S8) lukker
reguleringsventilen (M3), når temperaturen har nået
det ønskede niveau, og der ikke kan akkumuleres
mere varme. Sekundære energimålere (F1 og F2)
måler flow, og energimåler F3 på CO2-kredsen
måler spildenergi.

Den primære funktion er at genvinde så meget
energi som muligt og sekundært at skabe så høj
temperatur som muligt. HRU-unitten prioriterer
altid

anvendelsen af genvundet varme fra

køleanlægget,

inden der anvendes en ekstern

varmekilde.
Med A1-versionen kan man sælge varmen til

fjernvarmenettet eller anden varmemodtager via
varmeveksler V2. Hvis der er mere spildenergi,
end man selv kan genbruge, aktiveres pumpe P4,
for at begynde at sælge energi.

NB: Ved salg skal der monteres en salgs pumpe
som er hastighedsstyret med en
frekensomformer. Disse komponenter er ikke
medleveret HRU-unitten.

VD.MG.D1.01

Datablad HRU – Varmegenvindingsunit

Diagram type A2 Indirekte tilslutning til fjernvarmenet uden mulighed for salg

1 Fjernvarmeforsyning (køb)

2 Fjernvarmeretur (køb)

3 Varmefrem

4 Varmeretur

5 Kølefrem

 Køleretur

A2 bestilling

Funktion

50 75 100 150 300 400

14 146B82 54
22 146B 8255
34 146B8256
54 146B82 57 146B8258

85 146B8259 146B8260 146B8261
135 146B8262 146B8263 146B8264 146 B8265
216 146B 8266 146B8267 146B8268 146B 8269 146B 8270

Varmebehov [kW]

338 146B8271 146B8272 146B8273 146B8274 14 6B8275 146B 8276
540 146B8277 146B8278 146B8279 14 6B8280 146B8281 146B8282

Spildvarme overføres fra køleanlægget via en
CO2-varmeveksler (medfølger

ikke i leveringen af
HRU-unitten, men som en del af køleanlægget),
med vand som medie til tankene (T2 og T1).
Temperaturføleren (S6) kontrollerer temperaturen
i tanken (T2) og sender et signal til en 3-vejs­ventil (M1), som åbner, hvorefter akkumuleret varme
i beholderne vil blive overført til varmekredsen.
Lavere behov for varme vil medføre lukning af
reguleringsventilen (M2) og dermed reduktion
eller afbrydelse af behovet for energi fra den
eksterne varmekilde. Temperaturføleren (S8) lukker
reguleringsventilen (M3), når temperaturen har nået
det ønskede niveau, og der ikke kan akkumuleres
mere varme. Sekundære energimålere (F1 og F2)
måler flow, og energimåler F3 på CO2-kredsen
beregner spildenergi.

CO2-eekt [kW]

Den primære funktion er at genvinde så meget
energi som muligt og sekundært at skabe så høj
temperatur som muligt. HRU-unitten prioriterer
altid

anvendelsen af genvundet varme fra

køleanlægget,

inden der anvendes en ekstern

varmekilde.

VD.MG.D1.01

© Danfoss | 2017.11 | 3

Datablad HRU – Varmegenvindingsunit

200

200

S1

DN40

200

DN40

200

DN40

M

S5M2

200

200

DN40

S14

Heating DN40

200

DN40

200

M

M1

P4

S3

QQ

F1

F

S7

QQ

F2

E

S9

120

110

100

P3MM3QQF3

G

300300

310

TE

TE

E

TE

TE

F

TE

TE

ECL

S8 S6

120

TE

F

TE

TE

G

TE

TE

E

TE

100

100

T1 T2

V2

Primary

Primary

G

400

500

400

500

200

1

2

7

8

3

4

5

6

Diagram type A3 Direkte tilslutning til fjernvarmenet med mulighed for salg af overskudsvarme

1 Fjernvarmeforsyning (køb)

2 Fjernvarmeretur (køb)

3 Varmefrem

4 Varmeretur

5 Kølefrem

 Køleretur

7 Fjernvarmeforsyning salg

 Fjernvarmeretur salg

A3 bestilling

Funktion

CO2-eekt [kW] (salgsbehov)

Op til 50 Op til 75 Op til 100 Op til 150 Op til 300 Op til 400

14 146B8283 146B8284 146 B8285 146B8286 146B8287 14 6B8288
22 146B8289 146B8290 146B8291 146B8292 146B8293 146B8294
34 146 B8295 146B8296 146B8297 14 6B8298 146B8299 146B830 0
54 146B8301 146B8302 146B8303 146B8304 146B8305 146B8306

85 146B 8307 146B8308 146 B8309 146B8310 14 6B 8 311 14 6B8312
135 14 6B8 313 146 B8314 146B 8315 146B8316 14 6 B 8317 146B8318
216 146 B8319 146B8320 146B8321 146B8322 146B8323 146B8324

Varmebehov [kW]

338 14 6B8325 146B 8326 146B 8327 146B8328 146B8329 146B8330
540 146B8331 146B 8332 146B8333 146B8334 146B8335 146B8336

Spildvarme overføres fra køleanlægget via en
CO2-varmeveksler (medfølger
HRU-unitten men som en del af køleanlægget),
med vand som medie til tankene (T2 og T1).
Temperaturføleren (S6) kontrollerer temperaturen
i tanken (T2) og sender et signal til en 3-vejs-ventil
(M1), som åbner, hvorefter akkumuleret varme i
beholderne vil blive overført til varmekredsen.
Lavere behov for varme vil medføre lukning af
reguleringsventilen (M2) og dermed reduktion
eller afbrydelse af behovet for energi fra den
eksterne varmekilde. Temperaturføleren (S8) lukker
reguleringsventilen (M3), når temperaturen har
nået det ønskede niveau, og der ikke kan
akkumuleres mere varme. Sekundære energimålere
(F1 og F2) måler flow, og
CO2-kredsen måler spildenergi.

ikke i leveringen af

energimåler F3 på

Den primære funktion er at genvinde så meget
energi som muligt og sekundært at skabe så høj
temperatur som muligt. HRU-unitten prioriterer altid
anvendelsen af genvundet varme fra køleanlægget,
inden der anvendes ekstern varmekilde.

Med A3-versionen kan man sælge varmen til
fjernvarmenettet eller anden varmemodtager via
varmeveksler V2. Hvis der er mere spildenergi,
end man selv kan genbruge, aktiveres pumpe P4,
for at begynde at sælge energi.

NB:
Ved salg skal der monteres en salgs pumpe som

er hastighedsstyret med en frekensomformer.
Disse komponenter er ikke medleveret HRU-unitten.

4 | © Danfoss | 2017.11

VD.MG.D1.01

Datablad HRU – Varmegenvindingsunit

Diagram type A4 Direkte tilslutning til fjernvarmenet uden salg

1 Fjernvarmeforsyning

2 Fjernvarmeretur

3 Varmefrem

4 Varmeretur

5 Kølefrem

 Køleretur

A4 bestilling

Funktion

50 75 100 150 300 400

14 146B8337
22 146B8338
34 146B8339
54 146B8340 146B 8341

85 146B 8342 146B8343 146B8344
135 146 B83 45 146B8346 146B8347 146B834 8
216 146B 8349 146B8350 146B8351 146B8352 146B8353

Varmebehov [kW]

338 14 6B8354 14 6B8355 146B8356 146B 8357 146B8358 146B 8359
540 146B8360 146B8361 14 6B8362 146B 8363 146B8364 146B8365

Spildvarme overføres fra køleanlægget via en
CO2-varmeveksler (medfølger

ikke i leveringen af
HRU-unitten men som en del af køleanlægget),
med vand som medie til tankene (T2 og T1).
Temperaturføleren (S6) kontrollerer temperaturen
i tanken (T2) og sender et signal til en 3-vejs-ventil
(M1), som åbner, hvorefter akkumuleret varme i
beholderne vil blive overført til varmekredsen.
Lavere behov for varme vil medføre lukning af
reguleringsventilen (M2) og dermed reduktion
eller afbrydelse af behovet for energi fra den
eksterne varmekilde. Temperaturføleren (S8) lukker
reguleringsventilen (M3), når temperaturen har nået
det ønskede niveau, og der ikke kan akkumuleres
mere varme. Sekundære energimålere (F1 og F2)
måler flow, og

energimåler F3 på CO2-kredsen

måler spildenergi.

CO2-eekt [kW]

Den primære funktion er at genvinde så meget
energi som muligt og sekundært at skabe så høj
temperatur som muligt. HRU-unitten prioriterer altid
anvendelsen af genvundet varme fra køleanlægget,
inden vi leverer fra en ekstern varmekilde.

VD.MG.D1.01

© Danfoss | 2017.11 | 5

Datablad HRU – Varmegenvindingsunit

Dimensioner

Maks. 2000 mm

Maks. 2700 mm

Komponent oversigt

Maks. 1200 mm

Komponent-nummer på diagrammer Beskrivelse
100,110,120 Kontraventil

200 Afspærringskugleventil
300 Strengreguleringsventil MSV-BD (type A1, A3)
310 Strengreguleringsventil MSVBD
400 Luftventilationsåbning
500 Aøb
F1F2F3 Varmemåler
M1 Motorventil HE 3vejs VRB+AMV
M2 M3 Motoriseret kombiventil AHQM + AMV
P3 Pumpe
P4 Pumpe  type A1 A3
S1 Udetemperaturføler ESMT
S3 S5 S7S9 S14 Overadetemperaturføler ESM
S6 S Immersionstemperaturføler ESMU 250
T1 T2 Beholder 6 bar( type A1 A2) beholder 10 bar( type A3

A4
V1 Varmeveksler XB 37⁄ XB  (type A1 A2
V2 Varmeveksler XB 37⁄ XB59 (type A1 A3
ECL Elektronisk regulator+ A501

6 | © Danfoss | DHS-SMCT/PL | 2017.11

VD.MG.D1.01
