MAKING MODERN LIVING POSSIBLE

Danfoss Link™ HC Hydronic Controller

Installation Guide

Danfoss Heating Solutions

VIFZL35X © Danfoss 04/2011

Installation Guide Danfoss Link™ HC

Installation Guide

Installationsanleitung

Guide d’installation

Installationsmanual

Installationshandbok

Asennusohje

Installatiehandleiding

Instrukcja instalacji

Instalační příručka

VIFZL35X © Danfoss 04/2011

Installation Guide Danfoss Link™ HC

Index

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Mounting

1: Mounting on wall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2: Mounting on DIN-rail. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Connections

1: Connecting actuators . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

2: Connecting pump and boiler controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3: Connections for Away Function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4: Connections for Heating & Cooling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5: Power supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6: Wiring diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

7: External antenna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Conﬁguration

1: Adding Danfoss Link™ HC to the system. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2: Conﬁgure Danfoss Link™ HC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2a: Conﬁgure outputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2b: Conﬁgure inputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3: Add an output to a room . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4: Conﬁgure a room . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

5: Remove an output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6: Factory reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Trouble shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Technical speciﬁcations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Disposal instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

VIFZL35X © Danfoss 04/2011

Installation Guide Danfoss Link™ HC

Introduction

Danfoss Link™ is a wireless control system for a variety of heating systems.

The Danfoss Link™ HC (Hydronic Controller) is a part of this system allowing wireless control of manifolds for water based ﬂoor heating/cooling.

Output LEDs

Pump relayBoiler relay

Install / Link TestOutput connections

External

Antenna

Front cover

release

Inputs: Not in use Away Function (external ON/OFF switch) Heating/Cooling (external ON/OFF switch)

Mounting

The Danfoss Link™ HC should always be mounted in an horizontal upright position.

1: Mounting on wall

1. Remove front and side covers and mount with screws and wall plugs.

2: Mounting on DIN-rail

1. Mount DIN-rail parts. 2. Click on DIN-rail. 3. Release from DIN-rail.

VIFZL35X © Danfoss 04/2011

Installation Guide Danfoss Link™ HC

Connections

Make sure that all connections to the Danfoss Link™ HC are completed, before connecting to a 230 V power supply.

1: Connecting actuators (24 V)

If NC (normally closed) actuators are installed for ON/OFF regulation, no further actuator output conﬁguration is needed.

1. Connect actuator wires to an output. 2. Fix the cable.

2: Connecting pump and boiler controls

The relays for pump and boiler are potential free contacts and can thus NOT be used as direct power supply. Max. load is 230 V, 8 (2) A.

1. Connect wires for pump and boiler controls to their respective output.

2. Fix the cable.

3: Connections for Away Function

The Away Function ensures a set room temperature ﬁxed at 15°C for all Room Thermostats, but it can be changed with the Danfoss Link™ CC.

1. Connect an external ON/OFF switch to the terminals for Away Function. When this switch is closed (ON) the system will override all room thermostat set points and change it to 15°C.

2. Fix the cable.

VIFZL35X © Danfoss 04/2011

Installation Guide Danfoss Link™ HC

Connections

4: Connections for Heating & Cooling

When the system is in cooling mode the actuator output will be activated (ON for NC actuators / OFF for NO actuators) when the temperature in a room exceeds the set point. When the system is in cooling mode an independent dew-point alarm function should be installed.

1. Connect an external ON/OFF switch to the terminals for Heating & Cooling. When this switch is closed (ON) the system will switch from heating to cooling.

2. Fix the cable.

5: Power supply

When all actuators, pump and boiler controls and other inputs are installed, connect the supply plug to a 230 V power supply. If the power supply plug is removed during installation, make sure that the connection is made according to existing law/legislation.

6: Wiring diagram

Actuator outputsRelays

9 10876 54321

230 V~ 50 Hz

External antenna

Input

Away

Heating / Cooling

max. 3 m

7: External antenne

The external antenna is installed as diverter when there is no transmission possible through a large building, heavy construction or metal barrier, e.g. if the Danfoss Link™ HC is located in a metal cabinet/ box

1. Remove the plastic cover from the antenna connection.

2. Connect the external antenna and place it on the other side of the transmission barrier.

VIFZL35X © Danfoss 04/2011

Installation Guide Danfoss Link™ HC

Conﬁguration

1: Adding Danfoss Link™ HC to the system

Adding Danfoss Link™ HC to a system is made from the Danfoss Link™ CC Central Controller. For further information, see the Danfoss Link™ CC instruction manual: Conﬁguration 7: Adding service

devices.

1. Select “Rooms and Devices”. 2. Select “Add Service Device”. 3. Select “Begin Registration”.

4. Select Install / Link Test on HC. 5. If wanted, edit room name with the letter keys.

6. End with pressing “OK/Return”.

2: Conﬁgure Danfoss Link™ HC

Conﬁguration Danfoss Link™ HC to a system is made from the Danfoss Link™ CC Central Controller. For further information, see the Danfoss Link™ CC instruction manual: Conﬁguration 7: Adding service

devices.

1. Select “Rooms and Devices”. 2. Select “Manage Devices”. 3. Select device to conﬁgure.

VIFZL35X © Danfoss 04/2011

Installation Guide Danfoss Link™ HC

Conﬁguration

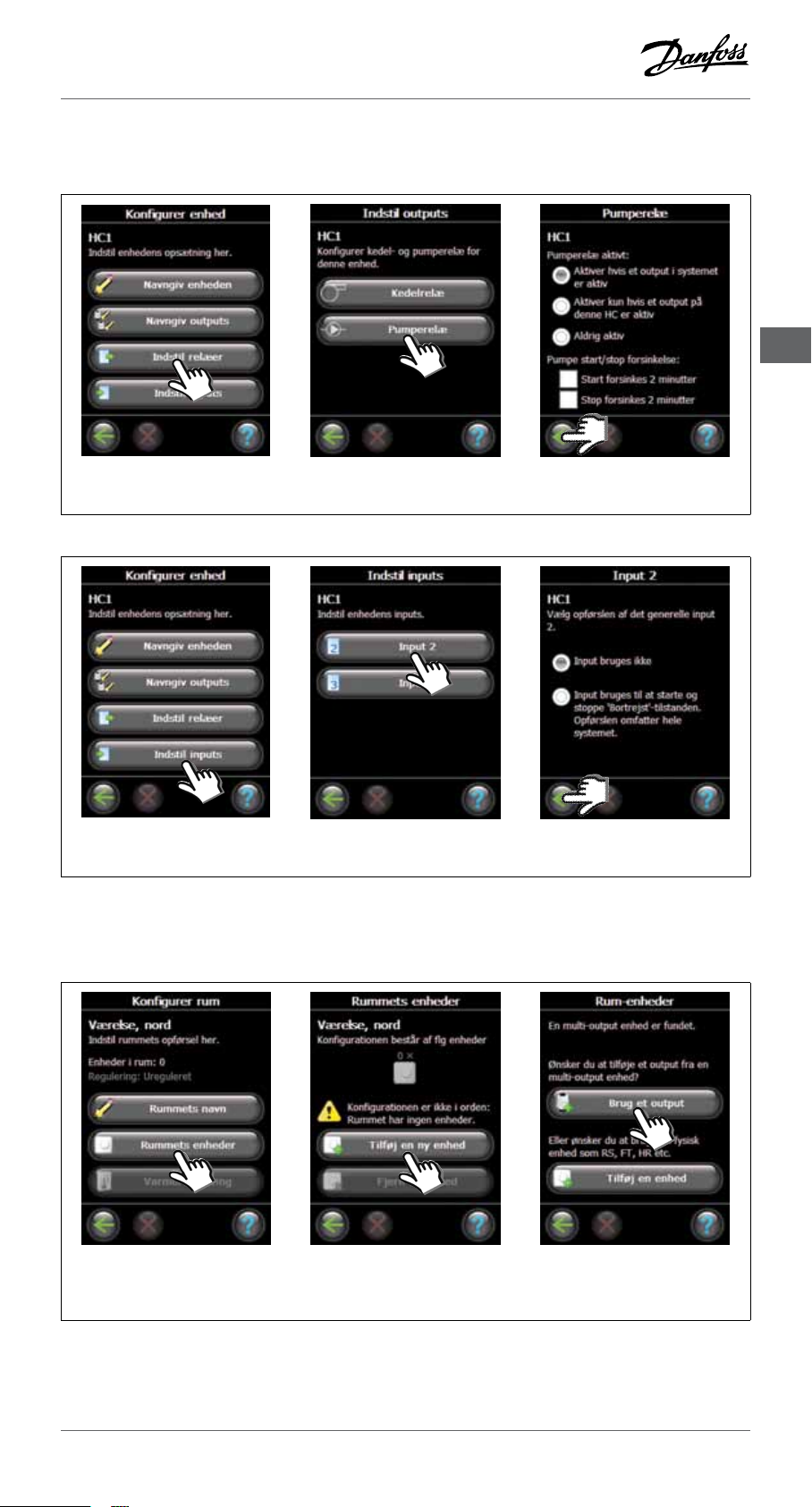

2a: Conﬁgure outputs

1. Select “Set up Relays”. 2. Select “Boiler Relay” or “Pump Relay”.

2b: Conﬁgure inputs

3. Choose your settings and press “OK/Return”.

1. Select “Setup Inputs”. 2. Select input to conﬁgure. 3. Choose your settings and press “OK/Return”.

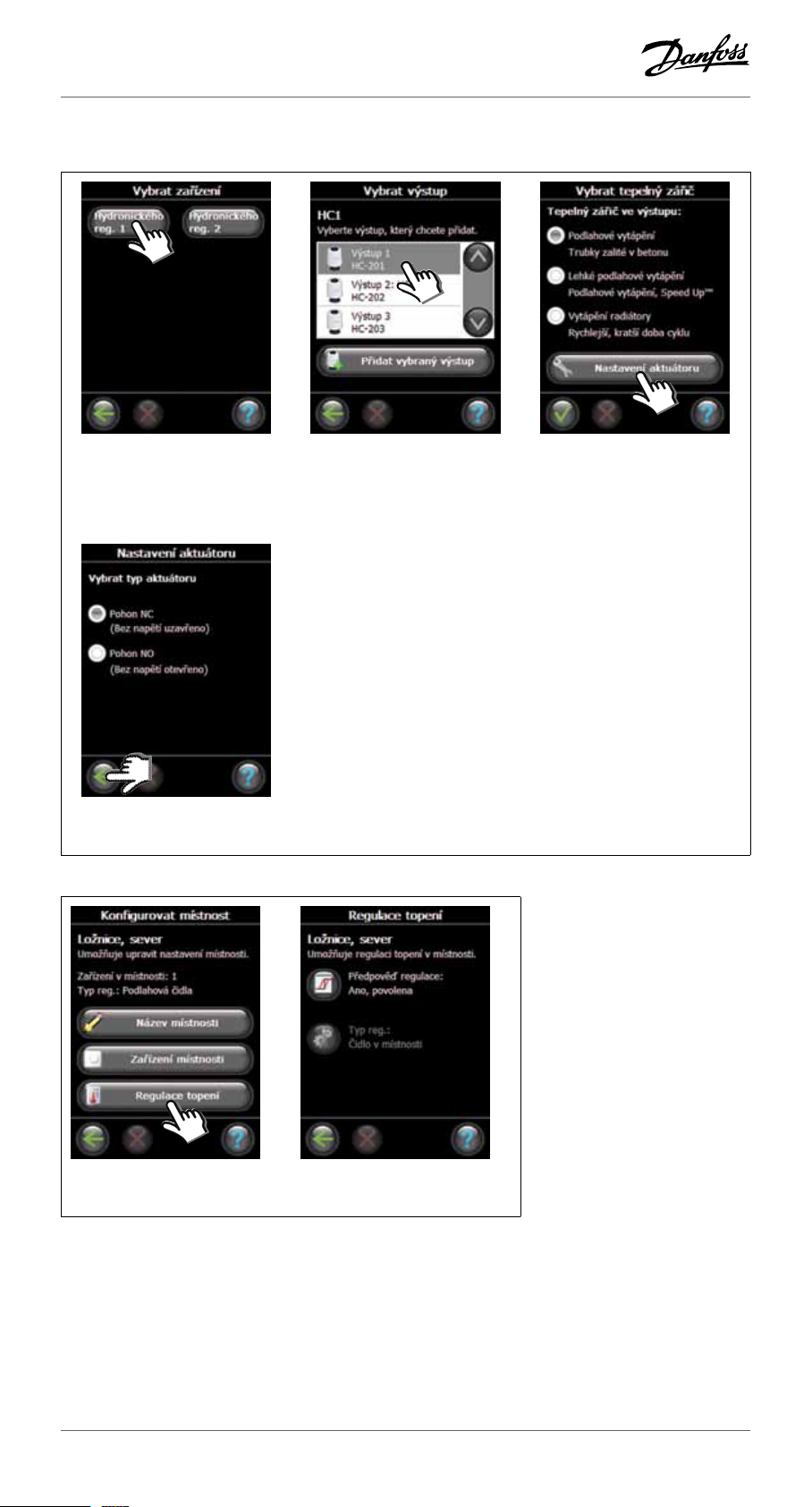

3: Add an output to a room

devices.

1. Select “Room devices”. 2. Select “Add a device”. 3. If Danfoss Link™ HC is installed, a selection screen appears.

VIFZL35X © Danfoss 04/2011

Installation Guide Danfoss Link™ HC

Conﬁguration

4. If more devices are installed,

select a device.

7. Select actuator type and press

“OK/Return”.

4: Conﬁgure a room

5. Select output. Only available outputs are selectable.

6. Select heating emitter and press “Actuator Settings”.

• Forecasting method:

by activation of the forecast method, the system will automatically predict the heating start-up time necessary to reach desired room temperature at desired time.

• Regulation type:

only in connection with electrical heating systems.

1. Select “Heating regulation”. 2. Select type of regulation.

VIFZL35X © Danfoss 04/2011

Installation Guide Danfoss Link™ HC

Conﬁguration

5: Remove an output

1. Select “Rooms and Devices”. 2. Select “Manage Devices”. 3. Select an existing room.

4. Select “Room devices”. 5. Select “Remove a device”. 6. Select “Remove an output”.

7. Select “Yes, remove an output now”.

VIFZL35X © Danfoss 04/2011

Installation Guide Danfoss Link™ HC

Conﬁguration

6: Factory reset

• Disconnect the power supply for Danfoss Link™ HC.

• Wait for green LED to turn oﬀ.

• Press and hold the Install / Link Test.

• While holding the Install / Link Test, reconnect the power supply.

• Release the Install / Link Test, when the LED’s are on.

Danfoss Link™

HC Install / Link Test

VIFZL35X © Danfoss 04/2011

Installation Guide Danfoss Link™ HC

Trouble shooting

Degraded mode The actuator will be activated with a 25% duty cycle, if the signal from the

room thermostat is lost.

Flashing output / alarm LED(s)

Output or actuator is short-circuited or the actuator is disconnected.

Technical speciﬁcations

Transmission Frequency 862.42 Mhz

Transmission range in normal constructions up to 30 m

Transmission power < 1 mW

Supply voltage 230 VAC, 50 Hz

Actuator outputs 10 x 24 VDC

Max. continued output load (total) 35 VA

Relays 230 VAC / 8 (2) A

Ambient temperature 0 - 50°C

IP class 30

Disposal instructions

VIFZL35X © Danfoss 04/2011

Installationsanleitung Danfoss Link™ HC

Inhaltsverzeichnis

Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Anbringung

1: Anbringung an Wand. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2: Anbringung an DIN-Schiene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Anschlüsse

1: Anschluss von Stellantrieben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

2: Anschluss von Pumpen- und Kesselreglern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

3: Anschlüsse für Abwesenheitsfunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4: Anschlüsse für Heizung und Kühlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5: Stromversorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6: Schaltbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

7: Externe Antenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Konﬁguration

1: Danfoss Link™ HC zum System hinzufügen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

2: Danfoss Link™ HC konﬁgurieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

2a: Ausgänge konﬁgurieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

2b: Eingänge konﬁgurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3: Ausgang zu einem Raum hinzufügen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4: Raum konﬁgurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

5: Ausgang entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

6: Rücksetzen auf Werkseinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Fehlersuche und -behebung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Hinweise zur Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

VIFZL35X © Danfoss 04/2011

Installationsanleitung Danfoss Link™ HC

Einführung

Danfoss Link™ ist ein funkbasiertes Regelungssystem für verschiedene Heizungssysteme.

Der Danfoss Link™ Regler HC (Hydronic Controller) ist Teil dieses Systems. Er erlaubt Funksteuerung von Verteilern für wasserbasierte Fußbodenheizung/-kühlung.

Ausgangs-LEDs

PumpenrelaisKesselrelais

Ausgangsanschlüsse

Verbindungsprüfung

Externe

Antenne

Frontabdeckung Entriegelung

Eingänge:

Unbenutzt Abwesenheitsfunktion (externer EIN/AUS-Schalter) Heizung/Kühlung (externer EIN/AUS-Schalter)

Anbringung

Der Danfoss Link™ HC muss immer waagerecht und ﬂach angebracht werden.

1: Anbringung an Wand

1. Front- und Seitenabdeckungen abnehmen und mit Schrauben und Dübeln anbringen.

2: Anbringung an DIN-Schiene

1. DIN-Schienenteile anbringen. 2. DIN-Schiene aufschnappen. 3. Von DIN-Schiene lösen.

VIFZL35X © Danfoss 04/2011

Installationsanleitung Danfoss Link™ HC

Anschlüsse

Vor Anschluss einer 230-V-Stromversorgung sicherstellen, dass alle Anschlüsse zum Danfoss Link™ HC hergestellt sind.

1: Anschluss von Stellantrieben (24 V)

Wenn stromlos geschlossene Stellantriebe (NC) zur EIN/AUS-Regelung installiert sind, muss kein weiterer Stellantriebausgang konﬁguriert werden.

1. Die Stellantriebkabel an einen Ausgang anschließen.

2. Das Kabel anbringen.

2: Anschluss von Pumpen- und Kesselreglern

Die Relais für Pumpe und Kessel sind potentialfreie Kontakte und können daher NICHT als direkte Stromversorgung genutzt werden. Max. Last ist 230 V, 8 (2) A.

1. Kabel für Pumpen- und Kesselregler an ihren jeweiligen Ausgang anschließen.

2. Das Kabel anbringen.

3: Anschlüsse für Abwesenheitsfunktion

Die Abwesenheitsfunktion sorgt für eine festgelegte Raumtemperatur von 15 °C für alle Raumthermostate, kann jedoch mit dem Danfoss Link™ CC geändert werden.

1. Einen externen EIN/AUS-Schalter an die Klemmen für die Abwesenheitsfunktion anschließen. Wenn dieser Schalter geschlossen (EIN) ist, hebt das System die Sollwerte aller Raumthermostate auf und ändert sie auf 15 °C.

VIFZL35X © Danfoss 04/2011

2. Das Kabel anbringen.

Installationsanleitung Danfoss Link™ HC

Anschlüsse

4: Anschlüsse für Heizung und Kühlung

Bei Kühlbetrieb des Systems wird der Stellantriebausgang aktiviert (EIN bei stromlos geschlossenen Stellantrieben/AUS bei stromlos oﬀenen Stellantrieben), wenn die Temperatur in einem Raum den Sollwert übersteigt. Bei Kühlbetrieb des Systems muss eine unabhängige Taupunktalarmfunktion installiert werden.

1. Einen externen EIN/AUS-Schalter an den Klemmen für Heizung und Kühlung anschließen. Wenn dieser Schalter geschlossen (EIN) ist, schaltet das System von Heizung auf Kühlung um.

2. Das Kabel anbringen.

5: Stromversorgung

Sobald alle Stellantrieb, Pumpen- und Kesselregler sowie andere Eingänge installiert sind, den Gerätestecker an eine 230-V-Stromversorgung anschließen. Wird der Gerätestecker während der Installation entfernt, sicherstellen, dass der Anschluss regelgerecht erfolgt.

6: Schaltbild

Actuator outputsRelays

9 10876 54321

230 V~ 50 Hz

External antenna

Input

Away

Heating / Cooling

max. 3 m

7: Externe Antenne

Die externe Antenne wird verwendet, wenn eine Funkübertragung durch große Gebäude, dicke Wände mit Armierungen oder Metallsperren NICHT möglich ist, z. B. wenn sich der Danfoss Link™ HC in einem Verteilerschrank aus Metall beﬁndet.

1. Die Kunststoﬀabdeckung vom Antennen-anschluss abnehmen.

VIFZL35X © Danfoss 04/2011

2. Die externe Antenne anschließen und auf der anderen Seite des Übertragungshindernisses anbringen.

Installationsanleitung Danfoss Link™ HC

Konﬁguration

1: Danfoss Link™ HC zum System hinzufügen

Das Hinzufügen des Danfoss Link™ HC in einem System erfolgt über den Zentralregler Danfoss Link™ CC. Weitere Informationen ﬁnden Sie im Produkthandbuch des Danfoss Link™ CC: Konﬁguration 7:

Hinzufügen von Wartungsgeräten

1. „Räume u. Geräte“ auswählen. 2. „Wartungsgerät hinzufügen“

4. Verbindungsprüfung an HC auswählen.

auswählen.

5. Auf Wunsch die Raumbezeichnung mit den Buchstabentasten ändern.

3. „Registrierung beginnen“ auswählen.

6. Mit „OK/Return“ beenden.

2: Danfoss Link™ HC konﬁgurieren

Die Konﬁguration des Danfoss Link™ HC für ein System erfolgt über den Zentralregler Danfoss Link™ CC. Weitere Informationen ﬁnden Sie im Produkthandbuch des Danfoss Link™ CC: Konﬁguration 7:

Hinzufügen von Wartungsgeräten

1. „Räume u. Geräte“ auswählen. 2. „Geräte verwalten“ auswählen. 3. Das zu konﬁgurierende Gerät

VIFZL35X © Danfoss 04/2011

auswählen.

Installationsanleitung Danfoss Link™ HC

Konﬁguration

2a: Ausgänge konﬁgurieren

1. „Relais einrichten“ auswählen. 2. „Kesselrelais“ oder „Pumpenrelais“ auswählen.

3. Die gewünschten Einstellungen wählen und „OK/Return“ drücken.

2b: Eingänge konﬁgurieren

1. „Einrichten der Eingänge“ auswählen.

2. Die zu konﬁgurierenden Eingänge auswählen.

3. Die gewünschten Einstellungen wählen und „OK/Return“ drücken.

3: Ausgang zu einem Raum hinzufügen

Hinzufügen von Wartungsgeräten

1. „Raumgeräte“ auswählen. 2. „Gerät hinzufügen“ auswählen. 3. Wenn der Danfoss Link™ HC installiert ist, wird ein Auswahlbildschirm angezeigt.

VIFZL35X © Danfoss 04/2011

Installationsanleitung Danfoss Link™ HC

Konﬁguration

4. Wenn weitere Geräte installiert

sind, ein Gerät auswählen.

7. Einen Stellantriebtyp auswählen

und „OK/Return“ drücken.

4: Raum konﬁgurieren

5. Einen Ausgang auswählen. Nur verfügbare Ausgänge sind auswählbar.

6. Heizungssender auswählen und „Einstellungen Aktuator“ drücken.

• Adaptive Regelung: Durch

Aktivierung der adaptiven Regelung prognostiziert das System automatisch die erforderliche Einschaltzeit der Heizung, um zum gewünschten Zeitpunkt die gewünschte Raumtemperatur zu erreichen.

• Regelungsart:

Nur bei Elektroheizungen.

1. „Wärmeregelung“ auswählen. 2. Regelungstyp auswählen.

VIFZL35X © Danfoss 04/2011

Installationsanleitung Danfoss Link™ HC

Konﬁguration

5: Ausgang entfernen

1. „Räume u. Geräte“ auswählen. 2. „Geräte verwalten“ auswählen. 3. Einen vorhandenen Raum aus-

4. „Raumgeräte“ auswählen. 5. „Gerät entfernen“ auswählen. 6. „Ausgang entfernen“ auswäh-

wählen.

len.

7. „Ja, Ausgang jetzt entfernen“ auswählen.

VIFZL35X © Danfoss 04/2011

Installationsanleitung Danfoss Link™ HC

Konﬁguration

6: Rücksetzen auf Werkseinstellungen

• Die Stromversorgung für den Danfoss Link™ HC trennen.

• Warten, bis die grüne LED erlischt.

• Die Taste für Verbindungsprüfung drücken und gedrückt halten.

• Die Taste für Verbindungsprüfung weiter halten und gleichzeitig die Stromversorgung wieder anschließen.

• Die Taste für Verbindungsprüfung freigeben, wenn die LEDs leuchten.

Danfoss Link™

HC-Verbindungsprüfung

VIFZL35X © Danfoss 04/2011

Installationsanleitung Danfoss Link™ HC

Fehlersuche und -behebung

Reduzierter Betrieb

Blinkender Ausgang/ Alarm-LED(s)

Der Stellantrieb wird bei einem Arbeitszyklus von 25 % aktiviert, wenn das Signal vom Raumthermostat nicht mehr vorhanden ist.

Kurzschluss von Ausgang oder Stellantrieb oder Stellantrieb getrennt.

Technische Daten

Übertragungsfrequenz 862,42 MHz

Übertragungsbereich in normalen Gebäuden bis zu 30 m

Übertragungsleistung < 1 mW

Versorgungsspannung 230 VAC, 50 Hz

Stellantriebausgänge 10 x 24 VDC

Max. Dauerlast der Ausgänge (gesamt) 35 VA

Relais 230 VAC / 8 (2) A

Umgebungstemperatur 0 - 50 °C

IP-Schutzart 30

Hinweise zur Entsorgung

VIFZL35X © Danfoss 04/2011

Guide d’installation Danfoss Link™ HC

Sommaire

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Montage

1 : Montage mural . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

2 : Montage sur rail DIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Raccordements

1 : Raccordement des actionneurs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

2 : Raccordement de la chaudière et du circulateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3 : Raccordement pour le mode absence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4 : Raccordement pour le chauﬀage et le refroidissement . . . . . . . . . . . . . . . . . . . . . . . . . 27

5 : Tension d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

6 : Schéma de câblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

7 : Antenne externe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Conﬁguration

1 : Ajout de Danfoss Link™ HC dans le système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

2 : Conﬁguration de Danfoss Link™ HC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

2a : Conﬁguration des sorties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

2b : Conﬁguration des entrées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3 : Ajout d’une sortie dans une pièce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

4 : Conﬁguration d’une pièce. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

5 : Suppression d’une sortie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

6 : Réinitialisation aux réglages d’usine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Consignes de mise au rebut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

VIFZL35X © Danfoss 04/2011

Guide d’installation Danfoss Link™ HC

Introduction

Le Danfoss Link™ est un système de régulation sans ﬁl prévu pour un éventail de systèmes de chauffage.

Au sein de ce système, le Danfoss Link™ HC (régulateur de système hydronique) assure la régulation sans ﬁl des collecteurs des systèmes de chauﬀage et de refroidissement par le sol à circulation d’eau.

Voyants LED de sortie

Relais de

chaudière

Antenne

externe

Relais de

pompe

Loquet

d’ouverture

du couvercle

avant

Raccordements de

sortie

Bouton Test

d’installation/liaison

Entrées :

Non utilisées Mode absence (interrupteur ON/OFF externe) Chauﬀage/refroidissement (interrupteur ON/OFF externe)

Montage

Il est impératif de monter le Danfoss Link™ HC dans une position horizontale droite.

1 : Montage mural

1. Retirez les couvercles avant et latéraux et ﬁxez le régulateur avec des vis et des chevilles.

2 : Montage sur rail DIN

1. Montez les pièces du rail DIN. 2. Encliquetez le régulateur sur le rail DIN.

VIFZL35X © Danfoss 04/2011

3. Détachez le régulateur du rail DIN.

Guide d’installation Danfoss Link™ HC

Raccordements

Assurez-vous que tous les raccordements au Danfoss Link™ HC sont eﬀectués avant de le connecter à une tension d’alimentation de 230 V.

1 : Raccordement des actionneurs (24 V)

Si des actionneurs normalement fermés (NF) sont installés pour la régulation ON/OFF, il n’est pas nécessaire de conﬁgurer d’autres sorties d’actionneurs.

1. Raccordez les ﬁls de chaque actionneur à une sortie.

2. Fixez le câble.

2 : Raccordement de la chaudière et du circulateur

Les relais pour la chaudière et le circulateur sont des contacts libres de potentiel qui ne peuvent donc PAS être utilisés comme source d’alimentation directe. La charge maximale est de 230 V, 8 (2) A.

1. Raccordez la chaudière et le circulateur aux sorties correspondantes.

2. Fixez le câble.

3 : Raccordement pour le mode absence

Le mode absence garantit une température ambiante de 15 °C au niveau de tous les thermostats d’ambiance, mais il est possible de changer ce réglage avec le Danfoss Link™ CC.

1. Raccordez un interrupteur ON/OFF externe aux bornes gérant le mode absence. Lorsque cet interrupteur est fermé (ON), le système remplace toutes les valeurs de réglage des thermostats d’ambiance par la valeur 15 °C.

VIFZL35X © Danfoss 04/2011

2. Fixez le câble.

Guide d’installation Danfoss Link™ HC

Raccordements

4 : Raccordement du chauﬀage et du refroidissement

Lorsque le système est en mode refroidissement, la sortie de l’actionneur est activée (ON pour les actionneurs NF/OFF pour les actionneurs NO) si la température d’une pièce dépasse la valeur déﬁnie. Lorsque le système est en mode refroidissement, il est recommandé d’installer une fonction d’alarme du point de rosée indépendante.

1. Raccordez un interrupteur ON/OFF externe aux bornes de chauﬀage et de refroidissement. Lorsque cet interrupteur est fermé (ON), le système passe du chauﬀage au refroidissement.

2. Fixez le câble.

5 : Tension d’alimentation

Après avoir installé tous les actionneurs, raccordé la chaudière, le circulateur et les autres entrées, raccordez la ﬁche d’alimentation à une tension d’alimentation de 230 V. Si cette ﬁche est enlevée au cours de l’installation, assurez-vous que les raccordements sont conformes à la loi ou à la législation en vigueur.

6 : Schéma de câblage

Actuator outputsRelays

9 10876 54321

230 V~ 50 Hz

External

antenna

Input

Away

Heating / Cooling

max. 3 m

7 : Antenne externe

L’antenne externe assure le relais du signal dans les endroits où aucune transmission n’est possible (à travers un grand bâtiment, une construction lourde ou une barrière métallique par exemple si le Danfoss Link™ HC est placé dans une armoire ou un boîtier en métal).

1. Retirez le couvercle en plastique du raccord de l’antenne.

VIFZL35X © Danfoss 04/2011

2. Raccordez l’antenne externe et placez-là de l’autre côté de l’obstacle à la transmission.

Guide d’installation Danfoss Link™ HC

Conﬁguration

1 : Ajout de Danfoss Link™ HC dans le système

L’ajout du Danfoss Link™ HC dans un système se fait à partir du régulateur central Danfoss Link™ CC. Pour de plus amples informations, voir le mode d’emploi du Danfoss Link™ CC : Conﬁguration 7 : Ajout

d’appareils de service.

1. Sélectionnez Pièces et unités locales.

4. Appuyez sur le bouton Test d’installation/liaison sur le HC.

2. Sélectionnez Ajouter appareil service.

5. Si nécessaire, modiﬁez le nom de la pièce à l’aide du clavier.

3. Sélectionnez Débuter l’enregistrement.

6. Terminez en appuyant sur OK/ retour.

2 : Conﬁguration du Danfoss Link™ HC

La conﬁguration du Danfoss Link™ HC dans un système se fait à partir du régulateur central Danfoss Link™ CC. Pour de plus amples informations, voir le mode d’emploi du Danfoss Link™ CC : Conﬁgura-

tion 7 : Ajout d’appareils de service.

1. Sélectionnez Pièces et unités locales.

2. Sélectionnez Gérer les unités locales.

VIFZL35X © Danfoss 04/2011

3. Sélectionnez un appareil à conﬁgurer.

Guide d’installation Danfoss Link™ HC

Conﬁguration

2a : Conﬁguration des sorties

1. Sélectionnez Régler les relais. 2. Sélectionnez Relais de la chaudière ou Relais de la pompe.

3. Choisissez vos paramètres et appuyez sur OK/retour.

2b : Conﬁguration des entrées

1. Sélectionnez Régler les entrées. 2. Sélectionnez une entrée à conﬁgurer.

3. Choisissez vos paramètres et appuyez sur OK/retour.

3 : Ajout d’une sortie dans une pièce

tion 7 : Ajout d’appareils de service.

1. Sélectionnez Unités locales de la pièce.

2. Sélectionnez Ajouter unité locale.

VIFZL35X © Danfoss 04/2011

3. Si le Danfoss Link™ HC est installé, un écran de sélection apparaît.

Guide d’installation Danfoss Link™ HC

Conﬁguration

4. Si d’autres unités locales sont installées, choisissez-en une.

7. Sélectionnez un type d’actionneur et appuyez sur OK/retour.

4 : Conﬁguration d’une pièce

5. Sélectionnez la sortie. Seules les sorties disponibles sont sélectionnables.

6. Sélectionnez une source émettrice de chaleur et appuyez sur Réglages des actionneurs.

• Méthode de prévision :

si la méthode de prévision est

activée, le système prévoit automatiquement l’heure de démarrage du chauﬀage nécessaire pour atteindre la température ambiante à l’heure voulue.

• Type de régulation :

uniquement en lien avec les systèmes de chauﬀage électriques.

1. Sélectionnez Régulation chauffage.

2. Sélectionnez le type de régulation.

VIFZL35X © Danfoss 04/2011

Guide d’installation Danfoss Link™ HC

Conﬁguration

5 : Suppression d’une sortie

1. Sélectionnez Pièces et unités locales.

4. Sélectionnez Unités locales de la pièce.

2. Sélectionnez Gérer les unités locales.

5. Sélectionnez Supprimer unité locale.

3. Sélectionnez une pièce existante.

6. Sélectionnez Supprimer une sortie.

7. Sélectionnez Oui, supprimer la sortie maintenant.

VIFZL35X © Danfoss 04/2011

Guide d’installation Danfoss Link™ HC

Conﬁguration

6 : Réinitialisation aux réglages d’usine

• Déconnectez la tension d’alimentation du Danfoss Link™ HC

• Attendez que la LED verte s’éteigne.

• Appuyez sur le bouton Test d’installation/liaison et maintenez-le enfoncé.

• Tout en maintenant ce bouton enfoncé, reconnectez la tension d’alimentation.

• Relâchez le bouton lorsque les LED s’allument.

Test d’installation/liaison

du Danfoss Link™ HC

VIFZL35X © Danfoss 04/2011

Guide d’installation Danfoss Link™ HC

Dépannage

Mode dégradé Si le signal du thermostat d’ambiance est perdu, l’actionneur est

activé avec un cycle de service de 25 %.

Clignotement des LED d’alarme ou de sortie

Une sortie ou un actionneur est court-circuité ou un actionneur est déconnecté.

Caractéristiques techniques

Fréquence de transmission 862,42 Mhz

Portée de transmission dans une construction normale

Puissance de transmission < 1 mW

Tension d’alimentation 230 V CA, 50 Hz

Sorties d’actionneur 10 x 24 V CC

Charge de sortie continue max. (total) 35 VA

Relais 230 V CA/8 (2) A

Température ambiante 0-50 °C

Classe IP 30

jusqu’à 30 m

Consignes de mise au rebut

VIFZL35X © Danfoss 04/2011

Installationsvejledning Danfoss Link™ HC

Indeks

Introduktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Montage

1: Montage på væg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

2: Montage på DIN-skinne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Tilslutninger

1: Tilslutning af aktuatorer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

2: Tilslutning af pumpe- og kedelstyring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

3: Tilslutninger til Ferie-funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

4: Tilslutninger for opvarmning og køling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

5: Strømforsyning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

6: Ledningsdiagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

7: Ekstern antenne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Konﬁguration

1: Tilmelding af Danfoss Link™ HC til systemet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2: Konﬁgurer Danfoss Link™ HC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2a: Konﬁgurer udgange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

2b: Konﬁgurer indgange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

3: Tilføj en udgang til et rum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

4: Konﬁgurer et rum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

5: Fjern en udgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

6: Fabriksnulstillingt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Fejlﬁnding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Tekniske speciﬁkationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Vejledning for bortskaﬀelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

VIFZL35X © Danfoss 04/2011

Installationsvejledning Danfoss Link™ HC

Introduktion

Danfoss Link™ er et trådløst styresystem til ﬂere forskellige varmesystemer.

Danfoss Link™ HC (Hydronic Controller) er en del af dette system, som muliggør trådløs styring af fordelere til vandbaseret gulvvarme/-køling.

Udgangslysdioder

Ekstern

antenne

PumperelæKedelrelæ

Frontdækseludløser

Udgangstilslutninger

Indgange:

Ikke i brug Ferie-funktion (ekstern ON/OFF-kontakt) Opvarmning/køling (ekstern ON/OFF-kontakt)

Montage

Danfoss Link™ HC skal altid monteres horisontalt og opretstående.

1: Montage på væg

Install/Link Test

1. Fjern front- og sidedækslerne, og monter med skruer og rawlplugs.

2: Montage på DIN-skinne

1. Monter DIN-skinnedelene. 2. Klik DIN-skinnen på. 3. Frigør fra DIN-skinnen.

VIFZL35X © Danfoss 04/2011

Installationsvejledning Danfoss Link™ HC

Tilslutninger

Sørg for, at alle tilslutninger til Danfoss Link™ HC er udført, før systemet sluttes til en strømforsyning på 230 V.

1: Tilslutning af aktuatorer (24 V)

Hvis NC aktuatorer (normal lukket) installeres for ON/OFF regulering, er yderligere konﬁgurering af aktuator udgangene ikke nødvendig.

1. Tilslut aktuatorledningerne til en udgang. 2. Fastgør kablet.

2: Tilslutning af pumpe- og kedelstyring

Relæerne til pumpe og kedel er potentialfrie kontakter og kan således IKKE benyttes som direkte strømforsyning. Maks. belastning er 230 V, 8 (2) A.

1. Tilslut ledningerne for pumpe- og kedelstyring til deres tilhørende udgang.

2. Fastgør kablet.

3: Tilslutninger til Ferie-funktion

Ferie-funktionen sikrer en fastlagt rumtemperatur på 15°C på alle rumtermostater, hvilket dog kan ændres med Danfoss Link™ CC.

1. Tilslut en ekstern ON/OFF kontakt til klemrækken for Ferie-funktionen. Når denne kontakt er sluttet (ON), vil systemet overstyre alle rumtermostaternes set-punkter og ændre dem til 15°C.

2. Fastgør kablet.

VIFZL35X © Danfoss 04/2011

Installationsvejledning Danfoss Link™ HC

Tilslutninger

4: Tilslutninger for opvarmning og køling

Når systemet er i køletilstand, vil aktuatorudgangen være aktiveret (ON for NC-aktuatorer/OFF for NOaktuatorer), hvis temperaturen i et rum overstiger set-punktet. Når systemet er i køletilstand, skal der installeres en uafhængig dugpunktalarm.

1. Tilslut en ekstern ON/OFF-kontakt til klemmerne

2. Fastgør kablet. for opvarmning og køling. Når denne kontakt sluttes (ON), skifter systemet fra opvarmning til køling.

5: Strømforsyning

Når alle aktuatorer, pumpe- og kedelstyringer og andre indgange er installeret, skal du slutte forsyningsstikket til en strømforsyning på 230 V. Hvis strømforsyningsstikket ernes fra netledningen under installationen, skal det sikres, at tilslutningen udføres i overensstemmelse med gældende lovgivning.

6: Ledningsføring

Actuator outputsRelays

9 10876 54321

230 V~ 50 Hz

External

antenna

Input

Away

Heating / Cooling

max. 3 m

7: Ekstern antenne

Den eksterne antenne installeres, hvor sendesignalet forhindres af en kraftig konstruktions- eller metalbarriere, f.eks hvis Danfoss Link™ HC er placeret i et metalskab.

1. Fjern plastikdækslet fra antennetilslutningen. 2. Tilslut den eksterne antenne, og anbring den på den anden side af transmissionsbarrieren.

VIFZL35X © Danfoss 04/2011

Installationsvejledning Danfoss Link™ HC

Konﬁguration

1: Tilføjelse af Danfoss Link™ HC til systemet

Tilføjelse af Danfoss Link™ HC til et system foretages via Danfoss Link™ CC Central Controller. Du kan få ﬂere oplysninger i instruktionsmanualen til Danfoss Link™ CC: Konﬁguration 7: Tilføjelse af

serviceenheder.

1. Vælg “Rum og enheder”. 2. Vælg “Tilføj service-enhed”. 3. Vælg “Start registrering”.

4. Vælg Install/Link Test på HC. 5. Hvis det ønskes, kan navnet på

rummet redigeres med bogstavtasterne.

6. Afslut ved at trykke på “OK/ Tilbage”.

2: Konﬁgurer Danfoss Link™ HC

Konﬁguration af Danfoss Link™ HC til et system foretages via Danfoss Link™ CC Central Controller. Du kan få ﬂere oplysninger i instruktionsmanualen til Danfoss Link™ CC: Konﬁguration 7: Tilføjelse af

serviceenheder.

1. Vælg “Rum og enheder”. 2. Vælg “Håndter enheder”. 3. Vælg enheden, der skal konﬁgureres.

VIFZL35X © Danfoss 04/2011

Installationsvejledning Danfoss Link™ HC

Konﬁguration

2a: Konﬁgurer udgange

1. Vælg “Indstil relæer”. 2. Vælg “Kedelrelæ” eller

“Pumperelæ”.

3. Vælg dine indstillinger, og tryk på “OK/ Tilbage”.

2b: Konﬁgurer indgange

1. Vælg “Indstil inputs”. 2. Vælg indgangen, der skal konﬁgureres.

3. Vælg dine indstillinger, og tryk på “OK/ Tilbage”.

3: Føj en udgang til et rum

serviceenheder.

1. Vælg “Rummets enheder”. 2. Vælg “Tilføj en ny enhed”. 3. Hvis Danfoss Link™ HC er installeret, vises et skærmbillede med valgmuligheder.

VIFZL35X © Danfoss 04/2011

Installationsvejledning Danfoss Link™ HC

Konﬁguration

4. Hvis der er installeret ﬂere enhe-

der, skal du vælge en enhed.

7. Vælg aktuatortype, og tryk på

“OK/Tilbage”.

4: Konﬁgurer et rum

5. Vælg udgang. Kun tilgængelige udgange kan vælges.

6. Vælg varmeafgiver, og tryk på “Aktuator opsætning”.

• Adaptiv metode:

Ved aktivering af den adaptive metode vil systemet automatisk forudsige den nødvendige starttid for opvarmning for at opnå den ønskede rumtemperatur på det ønskede tidspunkt.

• Reguleringsform: Kun i

forbindelse med elektriske opvarmningssystemer.

1. Vælg “Varmeregulering”. 2. Vælg reguleringsformen.

VIFZL35X © Danfoss 04/2011

Installationsvejledning Danfoss Link™ HC

Konﬁguration

5: Fjern en udgang

1. Vælg “Rum og enheder”. 2. Vælg “Håndter enheder”. 3. Vælg et eksisterende rum.

4. Vælg “Rummets enheder”. 5. Vælg “Fjern en enhed”. 6. Vælg “Fjern et output”.

7. Vælg “Ja, ern et output nu”.

VIFZL35X © Danfoss 04/2011

Installationsvejledning Danfoss Link™ HC

Konﬁguration

6: Fabriksnulstilling - reset

• Afbryd strømforsyningen til Danfoss Link™ HC.

• Vent, til den grønne lysdiode slukker.

• Tryk på Install/Link Test, og hold den inde.

• Tilslut strømforsyningen igen, mens Install/Link Test holdes inde.

• Slip Install/Link Test igen, når lysdioderne er tændt.

Danfoss Link™

HC Install/Link Test

VIFZL35X © Danfoss 04/2011

Installationsvejledning Danfoss Link™ HC

Fejlﬁnding

Frostsikret tilstand Hvis rumtermostatsignalet afbrydes, aktiveres aktuatoren med 1/4 af

aktuel cyklustid (åben i 1/4 af tiden - lukket i 3/4 af tiden).

Blinkende udgangs/alarmlysdioder

Udgangen eller aktuatoren er kortsluttet, eller aktuatoren er afbrudt.

Tekniske speciﬁkationer

Transmissionsfrekvens 862,42 Mhz

Transmissionsrækkevidde i almindelige bygninger

Transmissionseﬀekt < 1 mW

Forsyningsspænding 230 VAC, 50 Hz

Aktuatorudgange 10 x 24 VDC

Maks. vedvarende belastning af udgange (samlet)

Relæer 230 VAC/8 (2) A

Omgivelsestemperatur 0-50 °C

IP-klasse 30

op til 30 m

35 VA

Vejledning for bortskaﬀelse

VIFZL35X © Danfoss 04/2011

Installationshandbok Danfoss Link™ HC

Innehåll

Introduktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Montering

1. Väggmontering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

2. Montering på DIN-skena . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Anslutningar

1. Ansluta termomotorer (24 V) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

2. Ansluta pump- och pannregulatorer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

3. Anslutningar för konstantfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

4. Anslutningar för värme & kylning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

5. Strömförsörjning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

6. Kopplingsschema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

7. Extern antenn. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Konﬁguration

1. Lägga till Danfoss Link™ HC i systemet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

2. Konﬁgurera Danfoss Link™ HC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

2a. Konﬁgurera utgångar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

2b. Konﬁgurera ingångar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

3. Lägga till en utgång i ett rum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

4. Konﬁgurera ett rum. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

5. Ta bort en utgång. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

6. Fabriksåterställning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Felsökning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Tekniska speciﬁkationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Instruktioner för återvinning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

VIFZL35X © Danfoss 04/2011

Installationshandbok Danfoss Link™ HC

Introduktion

Danfoss Link™ är ett trådlöst styrsystem som går att använda för en mängd olika värmesystem.

Den hydroniska styrenheten Danfoss Link™ HC är en del av det här systemet. Enheten gör det möjligt för dig att styra förgreningsrören för vattenbaserad golvvärme eller golvkylning trådlöst.

Utgångslysdioder

Installation/förbindelsetestUtgående anslutningar

Extern

antenn

PumpreläPannrelä

Spärrknapp

för

frontstycke

Ingångar:

Oanvänd Konstantfunktion (extern PÅ/AV-brytare) Värme/kylning (extern PÅ/AV-brytare)

Montering

Montera alltid den hydroniska styrenheten Danfoss Link™ HC i lodrätt och upprätt läge.

1. Väggmontering

1. Ta bort front- och sidostyckena och montera enheten med hjälp av skruv och plugg.

2. Montering på DIN-skena

1. Montera DIN-skenans delar. 2. Snäpp dit DIN-skenan. 3. Frigör från DIN-skenan.

VIFZL35X © Danfoss 04/2011

Installationshandbok Danfoss Link™ HC

Anslutningar

Se till att alla anslutningar till den hydroniska styrenheten Danfoss Link™ HC är klara innan du ansluter enheten till ett 230 V-uttag.

1. Ansluta termomotorer (24 V)

Om du installerar NC-termomotorer (termomotorer som normalt är stängda) för att reglera PÅ/AVslagningen behövs ingen ytterligare konﬁguration av termomotorutgångarna.

1. Anslut termomotorledningarna till en utgång. 2. Fixera kabeln.

2. Ansluta pump- och pannregulatorer

Reläerna för pumpen och pannan är potentialfria kontakter och därför går det INTE att använda dem för direkt elanslutning. Maxbelastningen är 230 V; 8 (2) A.

1. Anslut ledningarna för pumpens och pannans regulatorer till respektive utgång.

3. Anslutningar för konstantfunktionen

Konstantfunktionen ser till att rumstemperaturen är fast inställd på 15 °C hos alla rumstermostater, men du kan ändra värdet med hjälp av styrenheten Danfoss Link™ CC.

1. Anslut en extern PÅ/AV-brytare till konstantfunktionens plintar. När brytaren är stängd (PÅ) kommer systemet att åsidosätta börvärdena för alla rumstermostater och i stället ställa in värdet 15 °C.

2. Fixera kabeln.

VIFZL35X © Danfoss 04/2011

Installationshandbok Danfoss Link™ HC

Anslutningar

4. Anslutningar för värme & kylning

När systemet är i kylningsläge aktiveras termomotorutgången (PÅ för NC-termomotorer; AV för NO-termomotorer) om temperaturen i ett rum överskrider börvärdet. Om du använder systemet i kylningsläge bör du ha ett oberoende fuktlarm installerat.

1. Anslut en extern PÅ/AV-brytare till

2. Fixera kabeln. plintarna för värme och kylning. När brytaren är stängd (PÅ) kommer systemet att växla över från värme till kylning.

5. Strömförsörjning

När du har installerat alla termomotorer, pump- och pannregulatorer och andra ingångar är det dags att ansluta kontakten till ett 230 V-uttag. Om du tar bort kontakten under installationen måste du se till att anslutningen följer den beﬁntliga lagstiftningen.

6. Kopplingsschema

Actuator outputsRelays

9 10876 54321

230 V~ 50 Hz

External

antenna

Input

Away

Heating / Cooling

max. 3 m

7. Extern antenn

Du installerar den externa antennen som en avledare när signalerna annars inte går att överföra. Kommunikationsproblemen kan bero på att byggnaden är stor, på att konstruktionen är tung eller på att det ﬁnns någon typ av metallbarriär, till exempel om den hydroniska styrenheten Danfoss Link™ HC är placerad i ett metallskåp eller en metallåda.

1. Ta bort plastskyddet från antennanslutningen.

2. Anslut den externa antennen och placera den på den andra sidan om överföringshindret.

VIFZL35X © Danfoss 04/2011

Installationshandbok Danfoss Link™ HC

Konﬁguration

1. Lägga till Danfoss Link™ HC i systemet

Du lägger till den hydroniska styrenheten Danfoss Link™ HC i systemet via styrenheten Danfoss Link™ CC. Mer information ﬁnns i installationshandboken för Danfoss Link™ CC-styrenheten: Konﬁguration 7: Lägga till serviceenheter.

1. Välj ”Rum och enheter”. 2. Välj ”Lägg till serviceenhet”. 3. Välj ”Starta registrering”.

4. Tryck på knappen Installation/förbindelsetest på den hydroniska styrenheten.

2. Konﬁgurera Danfoss Link™ HC

Du konﬁgurerar den hydroniska styrenheten Danfoss Link™ HC till ett system via styrenheten Danfoss Link™ CC. Mer information ﬁnns i installationshandboken för Danfoss Link™ CC-styrenheten: Konﬁguration 7: Lägga till serviceenheter.

1. Välj ”Rum och enheter”. 2. Välj ”Hantera enheter”. 3. Välj den enhet som du vill

5. Om du vill kan du redigera rumsnamnet med hjälp av bokstavstangenterna.

6. Avsluta genom att trycka på ”OK/Retur”.

konﬁgurera.

VIFZL35X © Danfoss 04/2011

Installationshandbok Danfoss Link™ HC

Konﬁguration

2a. Konﬁgurera utgångar

1. Välj ”Inställningsreläer”. 2. Välj ”Pannrelä” eller ”Pumprelä”.

2b. Konﬁgurera ingångar

1. Välj ”Inställningsingångar”. 2. Välj den ingång som du vill konﬁgurera.

3. Lägga till en utgång i ett rum

3. Välj inställningar och tryck sedan på ”OK/Retur”.

1. Välj ”Rumsenheter”. 2. Välj ”Lägg till en enhet”. 3. Om det ﬁnns en hydronisk styrenhet av typen Danfoss Link™ HC installerad visas en skärmbild där du kan göra olika val.

VIFZL35X © Danfoss 04/2011

Installationshandbok Danfoss Link™ HC

Konﬁguration

4. Välj en enhet om det ﬁnns

ﬂera enheter installerade.

7. Välj en termomotortyp och

tryck på ”OK/Retur”.

4. Konﬁgurera ett rum

5. Välj en utgång. Det går bara att välja utgångar som är tillgängliga.

6. Välj en värmesändare och tryck på ”Inställningar för manövreringsorgan”.

• Förhandsberäkningsmetod:

• Om du aktiverar funktionen

Förhandsberäkningsmetod kommer systemet automatiskt att beräkna vilken starttid som behövs för att den önskade rumstemperaturen ska vara uppnådd vid den önskade tidpunkten.

• Regleringstyp:

• Används bara i samband med

elektriska värmesystem.

1. Välj ”Värmereglering”. 2. Välj en regleringstyp.

VIFZL35X © Danfoss 04/2011

Installationshandbok Danfoss Link™ HC

Konﬁguration

5. Ta bort en utgång

1. Välj ”Rum och enheter”. 2. Välj ”Hantera enheter”. 3. Välj ett beﬁntligt rum.

4. Välj ”Rumsenheter”. 5. Välj ”Ta bort en enhet”. 6. Välj ”Ta bort en enhet”.

7. Välj ”Ja, ta bort enheten nu”.

VIFZL35X © Danfoss 04/2011

Installationshandbok Danfoss Link™ HC

Konﬁguration

6. Fabriksåterställning

• Koppla bort strömförsörjningen för den hydroniska styrenheten Danfoss Link™ HC.

• Vänta tills den gröna lysdioden slocknar.

• Håll knappen Installation/förbindelsetest intryckt.

• Fortsätt att hålla knappen intryckt och anslut strömförsörjningen igen.

• Släpp knappen Installation/förbindelsetest när lysdioderna tänds.

Knappen Installation/

förbindelsetest

på Danfoss Link™ HC

VIFZL35X © Danfoss 04/2011

Installationshandbok Danfoss Link™ HC

Felsökning

Nedgraderat läge Termomotorn aktiveras med en eﬀektcykel på 25 % om den förlorar

signalen från rumstermostaten.

Blinkande utgång/ larmlampa

Utgången eller termomotorn har kortslutits eller också har termomotorn kopplats ifrån.

Tekniska speciﬁkationer

Överföringsfrekvens 862,42 Mhz

Överföringsområde i vanliga konstruktioner upp till 30 m

Överföringseﬀekt < 1 mW

Nätspänning 230 V AC, 50 Hz

Termomotorutgångar 10 x 24 V DC

Maximal fortsatt utgångsbelastning (totalt) 35 VA

Reläer 230 V AC / 8 (2) A

Omgivande temperatur 0–50 °C

IP-klass 30

Instruktioner för återvinning

VIFZL35X © Danfoss 04/2011

Asennusohje Danfoss Link™ HC

Sisällys

Johdanto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Asennus

1. Seinäasennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

2. Asennus DIN-kiskoon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Kytkennät

1. Toimilaitteiden kytkeminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

2. Pumppujen ja kattilan säätimien kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

3. Poissaolotoiminnon kytkennät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

4. Lämmitys-/jäähdytyskytkennät. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

5. Tehonsyöttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

6. Johdotuskaavio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

7. Ulkoinen antenni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Konﬁgurointi

1. Danfoss Link™ HC:n lisääminen järjestelmään . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

2. Danfoss Link™ HC:n konﬁgurointi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

2a. Lähtöjen konﬁgurointi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

2b. Tulojen konﬁgurointi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

3. Lähdön lisääminen huoneeseen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

4. Huoneen konﬁgurointi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

5. Lähdön irrottaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

6. Tehdasasetusten palauttaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Vianmääritys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Hävittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

VIFZL35X © Danfoss 04/2011

Asennusohje Danfoss Link™ HC

Johdanto

Danfoss Link™ on eri lämmitysjärjestelmien langaton hallintajärjestelmä.

Danfoss Link™ HC (vesikierron hallintalaite) on järjestelmän osa, joka mahdollistaa vesipohjaisen lattialämmityksen/-jäähdytyksen jakotukkien langattoman hallinnan.

Lähdön LEDit

Lähdön kytkennät

Asennus/yhteyden testaus

Tulot:

Ei käytössä Poissaolotoiminto (ulkoinen virtakytkin) Lämmitys/jäähdytys (ulkoinen virtakytkin)

Ulkoinen

antenni

Pumpun releKattilan rele

Etu-

kannen

vapautin

Asennus

Danfoss Link™ HC on aina asennettava horisontaalisesti pystyasentoon.

1. Seinäasennus (kuvat)

1. Irrota etu- ja sivupaneelit ja kiinnitä ruuveilla ja propuilla.

2. Asennus DIN-kiskoon (kuvat)

1. Kiinnitä DIN-kiskon osat (kuvat). 2. Napsauta paikalleen DIN-kiskoon (kuvat).

VIFZL35X © Danfoss 04/2011

3. Irrota DIN-kiskosta.

Asennusohje Danfoss Link™ HC

Kytkennät

Varmista, että kaikki kytkennät Danfoss Link™ HC:hen ovat paikoillaan ennen kuin kytket laitteen 230 V

-virtalähteeseen.

1. Toimilaitteiden kytkeminen (24 V)

Jos virransäätelyyn asennetaan NC-toimilaitteita (NC = normaalisti suljettu), ei tarvita muuta toimilaitteen lähdön konﬁgurointia.

1. Kytke toimilaitteen johdot lähtöön. 2. Kiinnitä kaapeli.

2. Pumppujen ja kattilan säätimien kytkeminen

Pumpun ja kattilan releet ovat vapaita liitäntöjä, eikä niitä siksi voi käyttää suorana virtalähteenä. Enimmäiskuorma on 230 V, 8 (2) A.

1. Kytke pumpun ja kattilan säätimien johdot niiden

lähtöihin.

2. Kiinnitä kaapeli.

3. Poissaolotoiminnon kytkennät

Poissaolotoiminnolla varmistetaan, että huoneen lämpötila on asetettu 15 °C:een kaikkien huonetermostaattien kohdalla, mutta se voidaan muuttaa Danfoss Link™ CC:llä.

1. Kytke ulkoinen virtakytkin liittimiin poissaolotoi-

minnon käynnistämiseksi. Kun kytkin on suljettu (ON), järjestelmä ohittaa kaikki huonetermostaattien asetukset ja asettaa lämpötilaksi 15 °C.

2. Kiinnitä kaapeli.

VIFZL35X © Danfoss 04/2011

Asennusohje Danfoss Link™ HC

Kytkennät

4. Lämmitys-/jäähdytyskytkennät

Kun järjestelmä on jäähdytystilassa, toimilaite aktivoituu (ON NC-toimilaitteissa ja OFF NO-toimilaitteissa), kun huoneen lämpötila ylittää asetetun arvon. Kun järjestelmä on jäähdytystilassa, on asennettava erillinen kastepistehälytys.

1. Kytke ulkoinen virtakytkin liittimiin lämmitystä ja

2. Kiinnitä kaapeli. jäähdytystä varten. Kun kytkin on suljettu (ON), järjestelmä siirtyy lämmityksestä jäähdytykseen.

5. Tehonsyöttö

Kun kaikki toimilaitteet, pumppu ja kattila sekä muut tulot on asennettu, kytke pistotulppa 230 V:n virtalähteeseen. Jos pistotulppa irrotetaan asennuksen aikana, varmista, että kytkentä tehdään olemassa olevien lakien ja säännösten mukaisesti.

6. Johdotuskaavio

Actuator outputsRelays

9 10876 54321

230 V~ 50 Hz

External

antenna

Input

Away

Heating / Cooling

max. 3 m

7. Ulkoinen antenni

Ulkoinen antenni asennetaan kääntölevyksi silloin, kun lähetys ei ole mahdollista suuren rakennuksen, raskaan rakennelman tai metalliesteen vuoksi, esimerkiksi jos Danfoss Link™ HC sijaitsee metallisessa kaapissa/laatikossa.

1. Irrota muovinen kansi antennin kytkennästä. 2. Kytke ulkoinen antenni ja aseta se lähetysesteen toiselle puolelle.

VIFZL35X © Danfoss 04/2011

Asennusohje Danfoss Link™ HC

Konﬁgurointi

1. Danfoss Link™ HC:n lisääminen järjestelmään

Danfoss Link™ HC lisätään järjestelmään Danfoss Link™ CC -keskusyksiköstä. Lisätietoja saat Danfoss Link™ CC -käyttöohjeesta, Konﬁgurointi 7: Palvelulaitteiden lisääminen.

1. Valitse “Huoneet ja laitteet”. 2. Valitse “Lisää huoltolaite”. 3. Valitse “Aloita rekisteröinti”.

4. Valitse Asennus/HC:n yhteyden

testaus.

5. Halutessasi voit muokata huoneen nimeä kirjainnäppäimillä.

6. Lopeta painamalla “OK/Palaa”.

2. Danfoss Link™ HC:n konﬁgurointi

Danfoss Link™ HC:n konﬁgurointi järjestelmään tapahtuu Danfoss Link™ CC -keskusyksiköstä. Lisätietoja saat Danfoss Link™ CC -käyttöohjeesta, Konﬁgurointi 7: Laitteiden lisääminen.

1. Valitse “Huoneet ja laitteet”. 2. Valitse “Hallitse laitteita”. 3. Valitse konﬁguroitava laite.

VIFZL35X © Danfoss 04/2011

Asennusohje Danfoss Link™ HC

Konﬁgurointi

2a. Lähtöjen konﬁgurointi

1. Valitse “Määritä releet”. 2. Valitse “Boilerin rele” tai “Pumpun rele”.

2b. Tulojen konﬁgurointi

3. Valitse haluamasi asetukset ja paina “OK/Palaa”.

1. Valitse “Määritä tulot”. 2. Valitse konﬁguroitava tulo. 3. Valitse haluamasi asetukset ja paina “OK/Palaa”.

3. Lähdön lisääminen huoneeseen

Danfoss Link™ HC:n konﬁgurointi järjestelmään tapahtuu Danfoss Link™ CC -keskusyksiköstä. Lisätietoja saat Danfoss Link™ CC -käyttöohjeesta, Konﬁgurointi 7: Palvelulaitteiden lisääminen.

1. Valitse “Huoneen laitteet”. 2. Valitse “Lisää laite”. 3. Jos ollaan asentamassa Danfoss Link™ HC:ta, näyttöön tulee valintaruutu.

VIFZL35X © Danfoss 04/2011

Asennusohje Danfoss Link™ HC

Konﬁgurointi

4. Valitse laite, jos laitteita asenne-

taan useampia.

7. Valitse toimilaitteen tyyppi ja

paina “OK/Palaa”.

4. Huoneen konﬁgurointi

5. Valitse lähtö. Vain vapaat lähdöt ovat valittavissa.

6. Valitse säätely ja sitten “Toimilaitteen asetukset”.

• Ennakointi: Ennakoinnin

valitsemalla järjestelmä ennakoi lämmityksen aloittamisen automaattisesti, jotta haluttu huoneen lämpötila saavutetaan haluttuun aikaan.

• Säätelytyyppi: on käytettävissä

vain sähkölämmityksen yhteydessä.

1. Valitse “Lämmityksen säätely”. 2. Valitse säätelytyyppi.

VIFZL35X © Danfoss 04/2011

Asennusohje Danfoss Link™ HC

Konﬁgurointi

5. Lähdön irrottaminen

1. Valitse “Huoneet ja laitteet”. 2. Valitse “Hallitse laitteita”. 3. Valitse jokin nykyinen huone.

4. Valitse “Huoneen laitteet”. 5. Valitse “Poista laite”. 6. Valitse “Poista lähtö”.

7. Valitse “Kyllä, poista lähtö nyt”.

VIFZL35X © Danfoss 04/2011

Asennusohje Danfoss Link™ HC

Konﬁgurointi

6: Tehdasasetusten palauttaminen

• Kytke Danfoss Link™ HC:n jännite pois päältä.

• Odota, kunnes vihreä valo sammuu.

• Paina ja pidä pohjassa Asennus-/yhteyden testaus -painiketta.

• Kun Asennus-/yhteyden testaus -painike on painettuna, kytke tehonsyöttö takaisin.

• Vapauta Asennus-/yhteyden testaus -painike, kun LED-valot palavat.

Danfoss Link™

HC-asennus / yhteyden testaus

VIFZL35X © Danfoss 04/2011

Asennusohje Danfoss Link™ HC

Vianmääritys

Matalatehoisempi käyttötila

Vilkkuvat lähdöt / hälytyksen merkkivalot

Toimilaite aktivoituu toimimaan 25 %:n teholla, jos huonetermostaatin signaali kadotetaan.

Lähtö tai toimilaite on mennyt oikosulkuun tai toimilaite on kytketty irti.

Tekniset tiedot -taulukko

Lähetystaajuus 862,42 Mhz

Kantama tavallisissa rakennuksissa enintään 30 metriä

Lähetysteho < 1 mW

Syöttöjännite 230 VAC, 50 Hz

Toimilaitteen lähdöt 10 x 24 VDC

Jatkuva enimmäislähtökuorma (yhteensä) 35 VA

Releet 230 VAC / 8 (2) A

Ympäristön lämpötila 0 - 50 °C

IP-luokitus 30

Hävittäminen

VIFZL35X © Danfoss 04/2011

Installatiehandleiding Danfoss Link™ HC

Inhoud

Inleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Montage

1: Wandmontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

2: Montage op DIN-rail. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Aansluitingen

1: Actuatoren aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

2: Pomp- en cv-ketelsturingen aansluiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

3: Aansluitingen voor afwezigheidsfunctie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

4: Aansluitingen voor verwarming/koeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

5: Voeding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

6: Bedradingsschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

7: Externe antenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Conﬁguratie

1: Danfoss Link™ HC aan het systeem toevoegen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

2: Danfoss Link™ HC conﬁgureren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

2a: Uitgangen conﬁgureren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

2b: Ingangen conﬁgureren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

3: Een uitgang aan een kamer toevoegen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

4: Een kamer conﬁgureren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

5: Een uitgang verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

6: Fabrieksinstellingen herstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Problemen verhelpen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Technische speciﬁcaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Instructies voor afvoer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

VIFZL35X © Danfoss 04/2011

Installatiehandleiding Danfoss Link™ HC

Inleiding

Danfoss Link™ is een draadloos regelsysteem voor diverse verwarmingssystemen. De Danfoss Link™ HC (Hydronic Controller – Individuele Regelaar) maakt deel uit van dit nieuwe systeem dat een draadloze regeling van verdelers voor watergebaseerde vloerverwarming/-koeling mogelijk maakt.

Uitgangsleds

Installatie/

Verbindingstest

Externe

antenne

Ontgrendeling

front-

afdekking

UitgangsaansluitingenPomprelaisCv-ketelrelais

Ingangen:

Wordt niet gebruikt Afwezigheidsfunctie (externe AAN/UIT-schakelaar) Verwarming/koeling (externe AAN/UIT-schakelaar)

Montage

De Danfoss Link™ HC moet altijd in een horizontale, loodrechte stand worden gemonteerd.

1: Wandmontage

1. Verwijder de front- en zijafdekkingen en monteer de eenheid met schroeven en wandpluggen.

2: Montage op DIN-rail

1. De DIN-raildelen monteren. 2. Op de DIN-rail vastklikken. 3. Loshalen van de DIN-rail.

VIFZL35X © Danfoss 04/2011

Installatiehandleiding Danfoss Link™ HC

Aansluitingen

Verzeker u ervan dat alle aansluitingen naar de Danfoss Link™ HC zijn gemaakt voordat u de eenheid aansluit op een 230 V-voedingsbron.

1: Actuatoren aansluiten (24 V)

Als voor de AAN/UIT-regeling NC-actuatoren (normaal gesloten) worden geïnstalleerd, is geen verdere conﬁguratie van de actuatoruitgangen nodig.

1. Sluit de actuatordraden aan op een uitgang. 2. Zet de kabel vast.

2: Pomp- en cv-ketelsturingen aansluiten

De relais voor pomp en cv-ketel zijn potentiaalvrije contacten en kunnen dus NIET worden gebruikt als directe voeding. De maximale belasting is 230 V, 8 (2) A.

1. Sluit de stuurdraden voor pomp en cv-ketel aan op de betreﬀende uitgangen.

2. Zet de kabel vast.

3: Aansluitingen voor afwezigheidsfunctie

De afwezigheidsfunctie zorgt ervoor dat alle kamerthermostaten worden ingesteld op een constante ruimtetemperatuur van 15 °C. Deze instelling kan echter worden gewijzigd via de Danfoss Link™ CC.

1. Sluit een externe AAN/UIT-schakelaar aan op de klemmen voor de afwezigheidsfunctie. Wanneer deze schakelaar gesloten (AAN) is, zal het systeem het huidige instelpunt voor alle thermostaten onderdrukken en wijzigen in 15 °C.

2. Zet de kabel vast.

Installatiehandleiding Danfoss Link™ HC

Aansluitingen

4: Aansluitingen voor verwarming/koeling

Wanneer het systeem in de koelmodus staat, zal de actuatoruitgang worden geactiveerd (AAN voor NC-actuatoren/UIT voor NO-actuatoren) wanneer de temperatuur in een kamer hoger wordt dan het instelpunt. Wanneer het systeem in de koelmodus staat, moet een afzonderlijke dauwpuntalarmfunctie worden geïnstalleerd.

1. Sluit een externe AAN/UIT-schakelaar aan op de klemmen voor verwarming en koeling. Wanneer deze schakelaar gesloten (AAN) is, zal het systeem overschakelen van verwarmen naar koelen.

2. Zet de kabel vast.

5: Voeding

Wanneer alle actuator-, pomp- en cv-ketelsturingen en andere ingangen zijn geïnstalleerd, sluit u de voedingsstekker aan op een 230 V-voedingsbron. Als de voedingsstekker tijdens installatie werd verwijderd, moet u ervoor zorgen dat de aansluiting gebeurt in overeenstemming met de bestaande wet- en regelgeving.

6: Bedradingsschema

Actuator outputsRelays

9 10876 54321

230 V~ 50 Hz

External antenna

Input

Away

Heating / Cooling

max. 3 m

7: Externe antenne

De externe antenne wordt geïnstalleerd als doorzendantenne wanneer er geen transmissie mogelijk is door een groot gebouw, zware constructies of metalen barrières, bijv. als de Danfoss Link™ HC in een metalen kast is geplaatst.

1. Verwijder het kunststof afdekplaatje van de antenneaansluiting.

2. Sluit de externe antenne aan en plaats hem aan de andere zijde van de transmissiebarrière.

Installatiehandleiding Danfoss Link™ HC

Conﬁguratie

1: Danfoss Link™ HC aan het systeem toevoegen

Het toevoegen van de Danfoss Link™ HC aan een systeem gebeurt via de Danfoss Link™ CC Centrale Regelaar. Raadpleeg Conﬁguratie 7: Serviceapparaten toevoegen in de Danfoss Link™ CC instructiehandleiding voor meer informatie.

1. Selecteer “Ruimtess en apparaten”.

4. Selecteer Installatie/Verbindingstest op de HC.

2. Selecteer “Serviceapparaat toevoegen”.

5. Pas de naam van de kamer aan met behulp van de lettertoetsen, indien gewenst.

3. Selecteer “Start registratie”.

6. Sluit af door op “OK/Terug” de drukken.

2: Danfoss Link™ HC conﬁgureren

Het conﬁgureren van de Danfoss Link™ HC voor een systeem gebeurt via de Danfoss Link™ CC Centrale Regelaar. Raadpleeg Conﬁguratie 7: Serviceapparaten toevoegen in de Danfoss Link™ CC instructiehandleiding voor meer informatie.

1. Selecteer “Ruimtess en apparaten”.

2. Selecteer “Apparaatbeheer”. 3. Selecteer het apparaat dat u wilt conﬁgureren.

Installatiehandleiding Danfoss Link™ HC

Conﬁguratie

2a: Uitgangen conﬁgureren

1. Selecteer “Relais instellen”. 2. Selecteer “Ketelrelais” of “Pomprelais”.

3. Selecteer de gewenste instellingen en druk op “OK/Terug”.

2b: Ingangen conﬁgureren

1. Selecteer “Ingangen instellen”. 2. Selecteer de ingang die u wilt conﬁgureren.

3. Selecteer de gewenste instellingen en druk op “OK/Terug”.

3: Een uitgang aan een kamer toevoegen

1. Selecteer “Ruimteapparaten”. 2. Selecteer “Apparaat toevoegen”. 3. Als Danfoss Link™ HC is geïnstalleerd, verschijnt er een selectiescherm.

Installatiehandleiding Danfoss Link™ HC

Conﬁguratie

4. Selecteer een apparaat wanneer

er meerdere apparaten zijn geinstalleerd.

7. Selecteer het type actuator en

druk op “OK/Terug”.

4: Een kamer conﬁgureren

5. Selecteer een uitgang. Alleen de beschikbare uitgangen zijn te selecteren.

6. Selecteer de warmteafgever en druk op “Motorconﬁguratie”.

• Prognoseregeling:

wanneer u de prognoseregeling activeert, zal het systeem automatisch de inschakeltijd voor de verwarming bepalen die nodig is om de gewenste ruimtetemperatuur op het gewenste tijdstip te bereiken.

• Soort regeling: alleen

voor elektrische verwarmingssystemen.

1. Selecteer “Warmteregeling”. 2. Selecteer het type regeling.

Installatiehandleiding Danfoss Link™ HC

Conﬁguratie

5: Een uitgang verwijderen

1. Selecteer “Ruimtes en apparaten”.

4. Selecteer “Ruimteapparaten”. 5. Selecteer “Apparaat wissen”. 6. Selecteer “Uitgang verwijde-

2. Selecteer “Apparaatbeheer”. 3. Kies een bestaande kamer.

ren”.

7. Selecteer “Ja, uitgang nu verwijderen”.

Installatiehandleiding Danfoss Link™ HC

Conﬁguratie

6: Fabrieksinstellingen herstellen

• Koppel de Danfoss Link™ HC los van de voedingsbron.

• Wacht tot de groene led uit is.

• Druk op knop Installatie/Verbindingstest en houd deze ingedrukt.

• Sluit de eenheid opnieuw aan op de voedingsbron terwijl u de knop Installatie/Verbindingstest ingedrukt houdt.

• Laat de knop Installatie/Verbindingstest los wanneer de leds branden.

Danfoss Link™

HC Installatie/Verbindingstest

Installatiehandleiding Danfoss Link™ HC

Problemen verhelpen

Gereduceerde modus De actuator zal worden geactiveerd met een werkcyclus van 25%

wanneer het signaal vanaf de kamerthermostaat uitvalt.

Knipperende uitgangs-/alarmled(s)

De uitgang of de actuator is kortgesloten of de actuator is losgekoppeld.

Technische speciﬁcaties

Transmissiefrequentie 862,42 MHz

Transmissiebereik in normale constructies tot 30 m

Transmissievermogen < 1 mW

Voedingsspanning 230 V AC, 50 Hz

Actuatoruitgangen 10 x 24 V DC

Max. continue uitgangsbelasting (totaal) 35 VA

Relais 230 V AC/8 (2) A

Omgevingstemperatuur 0-50 °C

IP-klasse 30

Instructies voor afvoer

Instrukcja instalacji Danfoss Link™ HC

Spis treści

Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Montaż

1: Montaż naścienny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

2: Montaż na szynie DIN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Połączenia

1: Podłączanie urządzeń uruchamiających . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

2: Podłączanie sterowania pompy i kotła . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

3: Podłączanie funkcji zdalnej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

4: Podłączanie chłodzenia i ogrzewania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

5: Zasilanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

6: Schemat połączeń elektrycznych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

7: Antena zewnętrzna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Konﬁguracja

1: Dodawanie Danfoss Link™ HC do systemu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

2: Konﬁguracja Danfoss Link™ HC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

2a: Konﬁguracja wyjść . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

2b: Konﬁguracja wejść . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

3: Dodawanie wyjścia do pomieszczenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

4: Konﬁguracja pomieszczenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

5: Usuwanie wyjścia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

6: Przywracanie ustawień fabrycznych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Rozwiązywanie problemów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Specyﬁkacje techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Instrukcje usuwania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Instrukcja instalacji Danfoss Link™ HC

Wstęp

Danfoss Link™ to bezprzewodowy system sterowania do różnorodnych układów grzewczych. Sterownik Danfoss Link™ HC (sterownik hydroniczny) stanowi część niniejszej instalacji i umożliwia bezprzewodowe sterowanie rozdzielaczami wodnego systemu ogrzewania/chłodzenia podłogowego.

Diody wyjścia

Przekaźnik

kotła

Antena

Zewnętrzna

Przekaźnik

pompy

Zwalnianie

przedniej

osłony

Połączenia

wyjścia

Wejścia: Nieuzywane Funkcja zdalna (zewnętrzny wyłącznik) Ogrzewanie/chłodzenie (zewnętrzny wyłącznik)

Test instalacji/

połączenia

Montaż

Sterownik Danfoss Link™ HC musi być zamontowany prosto w położeniu poziomym.

1: Montaż naścienny

1. Zdjąć pokrywę przednią i boczną, a następnie zamocować za pomocą śrub i kołków rozporowych.

2: Montaż na szynie DIN

1. Zamocować elementy szyny DIN.

2. Zatrzaśnięcie na szynie DIN. 3. Zwolnienie z szyny DIN.

Instrukcja instalacji Danfoss Link™ HC

Połączenia

Przed podłączeniem źródła zasilania napięciem 230 V należy upewnić się, że wykonano wszystkie połączenia ze sterownikiem Danfoss Link™ HC.

1: Podłączanie siłowników (24 V)

Jeśli urządzenia uruchamiające rozwierne (NC) zostały zamontowane do włączania/wyłączania, nie wymagana jest już dalsza konﬁguracja wyjścia urządzenia uruchamiającego.

1. Podłączyć okablowanie urządzenia uruchamiającego do wyjścia.

2. Zamocować przewód.

2: Podłączanie sterowania pompy i kotła

Przekaźniki pompy i kotła to styki beznapięciowe i NIE mogą być wykorzystywane jako bezpośrednie źródło zasilania. Maksymalne obciążenie wynosi 230V i 8A / 2A.

1. Podłączyć okablowanie sterowania pompy i kotła do odpowiednich wyjść.

2. Zamocować przewód.

3: Podłączanie funkcji zdalnej

Funkcja zdalna zapewnia ustawienie temperatury pomieszczenia na poziomie 15°C dla wszystkich termostatów pomieszczeń, lecz ustawienie to można zmienić za pomocą sterownika Danfoss Link™ CC.

1. Podłączyć wyłącznik zewnętrzny do zacisków funkcji zdalnej. Kiedy wyłącznik ten jest zamknięty (Wł.), system skasuje bieżącą wartość zdaną dla wszystkich termostatów i zamieni ją na 15°C.

2. Zamocować przewód.

Instrukcja instalacji Danfoss Link™ HC

Połączenia

4: Podłączanie chłodzenia i ogrzewania

Kiedy system jest w trybie chłodzenia, wyjście urządzenia uruchamiającego zostanie aktywowane (włączone, w przypadku urządzeń uruchamiających rozwiernych/ wyłączone w przypadku urządzeń uruchamiających zwiernych), kiedy temperatura w pomieszczeniu przekroczy wartość zadaną. Kiedy system jest w trybie chłodzenia, należy zainstalować niezależną funkcję alarmu temperatury rosy.

1. Podłączyć wyłącznik zewnętrzny do zacisków ogrzewania i chłodzenia. Kiedy wyłącznik ten jest zamknięty (Wł.), system przełącza się z trybu ogrzewania do trybu chłodzenia.

2. Zamocować przewód.

5: Zasilanie

Po zainstalowaniu sterowania urządzeń uruchamiających, pomp i kotła na wejściach, należy podłączyć wtyczkę zasilania do źródła napięcia 230 V. Jeśli wtyczka zasilania jest odłączona podczas montażu, należy ją ponownie podłączyć zgodnie z obowiązującymi przepisami.

6: Schemat połączeń elektrycznych

Actuator outputsRelays

9 10876 54321

230 V~ 50 Hz

External antenna

Input

Away

Heating / Cooling

max. 3 m

7: Antena zewnętrzna

Antena zewnętrzna jest instalowana jako rezystor bocznikujący w miejscach uniemożliwiających nadawanie sygnałów z powodu określonej wielkości lub konstrukcji budynku lub zamontowania bariery metalowej, np. w przypadku, gdy sterownik Danfoss Link™ HC znajduje się w szafce metalowej.

1. Zdjąć plastikową osłonę ze złącza anteny. 2. Podłączyć antenę zewnętrzną po drugiej stro-

nie bariery uniemożliwiającej transmisję.

Instrukcja instalacji Danfoss Link™ HC

Konﬁguracja

1: Dodawanie Danfoss Link™ HC do systemu

Sterownik Danfoss Link™ HC dodaje się do systemu z poziomu sterownika centralnego Danfoss Link™ CC. Więcej informacji na ten temat znajduje się w instrukcji obsługi Danfoss Link™ CC: Konﬁguracja 7: Dodawanie urządzeń serwisowych.

1. Wybrać “Pomieszczenia i urządzenia”.

4. Wybrać “Test instalacji/połączenia” na HC.

2. Wybrać “Dodaj urządzenie serwisowe”.

5. W razie potrzeby można zmienić nazwę pomieszczenia klawiszami liter.

3. Wybrać “Rozpocznij rejestrację”.

6. Zakończyć naciskając “OK/ Powrót”.

2: Konﬁguracja Danfoss Link™ HC

Konﬁgurację sterownika Danfoss Link™ HC w systemie wykonuje się z poziomu sterownika centralnego Danfoss Link™ CC. Więcej informacji na ten temat znajduje się w instrukcji obsługi Danfoss Link™ CC: Konﬁguracja 7: Dodawanie urządzeń serwisowych.

1. Wybrać “Pomieszczenia i urządzenia”.

2. Wybrać “Zarządzaj urządzeniami”.

3. Wybrać urządzenie, które trzeba skonﬁgurować.

Instrukcja instalacji Danfoss Link™ HC

Konﬁguracja

2a: Konﬁguracja wyjść

1. Wybrać “Ustaw przekaźniki”. 2. Wybrać “Przekaźnik kotła” lub “Przekaźnik pompy”.

3. Wybrać ustawienia konﬁguracji, a następnie nacisnąć “OK/Powrót”.

2b: Konﬁguracja wejść

1. Wybrać “Ustaw wejścia”. 2. Wybrać wejście, które należy skonﬁgurować.

3. Wybrać ustawienia konﬁguracji, a następnie nacisnąć “OK/ Powrót”.

3: Dodawanie wyjścia do pomieszczenia

1. Wybrać “Urządzenia w pomieszczeniu”.

2. Wybrać “Dodaj urządzenie”. 3. Jeżeli zainstalowano sterownik Danforss Link™ HC, pojawi się ekran wyboru.

Instrukcja instalacji Danfoss Link™ HC

Konﬁguracja

4. Jeżeli zainstalowano więcej urządzeń, należy wybrać to pożądane.

7. Wybrać typ urządzenia uruchamiającego, a następnie nacisnąć “OK/Powrót”.

4: Konﬁguracja pomieszczenia

5. Wybrać wyjście. Można wybrać wyłącznie dostępne wyjścia.

6. Wybrać źródło ciepła i nacisnąć “Ustawienia siłownika”.

• Metoda przewidywania: Przy

włączonej metodzie przewidywania, system będzie automatycznie przewidywał czas rozruchu ogrzewania niezbędny do osiągnięcia zadanej temperatury pomieszczenia w zadanym czasie.

• Typ regulacji:

Tylko w powiązaniu z elektrycznymi układami grzewczymi.

1. Wybrać “Regulację ogrzewania”. 2. Wybrać typ regulacji.

Instrukcja instalacji Danfoss Link™ HC

Konﬁguracja

5: Usuwanie wyjścia

1. Wybrać “Pomieszczenia i urządzenia”.

4. Wybrać “Urządzenia w pomieszczeniu”.

2. Wybrać “Zarządzaj urządzeniami”.

5. Wybrać “Usuń urządzenie”. 6. Wybrać “Usuń wyjście”.

3. Wybrać istniejące pomieszczenie.

7. Wybrać “Tak, usuń teraz wyjście”.

Instrukcja instalacji Danfoss Link™ HC

Konﬁguracja

6: Przywracanie ustawień fabrycznych

• Odłączyć źródło zasilania od sterownika Danfoss Link™ HC.

• Odczekać, aż zgaśnie zielona dioda.

• Nacisnąć i przytrzymać “Test instalacji/połączenia”.

• Przytrzymując “Test instalacji/połączenia”, ponownie podłączyć źródło zasilania.

• Zwolnić “Test instalacji/połączenia”, gdy diody włączą się.

Danfoss Link™

HC - Test instalacji/połączenia

Instrukcja instalacji Danfoss Link™ HC

Rozwiązywanie problemów

Tryb ograniczony Urządzenie uruchamiające zostanie aktywowane z obciążeniem równym

25% pełnego obciążenia, jeżeli nastąpi utrata sygnału z termostatu w którymś z pomieszczeń.

Migające dioda / -y wyjścia / alarmu

Zwarcie na wyjściu lub w urządzeniu uruchamiającym; urządzenie uruchamiające jest odłączone.

Specyﬁkacje techniczne

Częstotliwość transmisji 868,42 MHz

Zakres transmisji w zwykłych konstrukcjach do 30 m

Moc transmisji < 1 mW

Napięcie zasilania 230 VAC, 50 Hz

Wyjścia urządzenia uruchamiającego 10 x 24 VDC

Maks. ciągłe obciążenie na wyjściu (całkowite) 35 VA

Przekaźniki 230 VAC / 8 (2) A

Temperatura otoczenia 0 - 50°C

Klasa IP 30

Instrukcje usuwania

Instalační příručka Danfoss Link™ HC

Obsah

Úvod. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Montáž

1: Montáž na stěnu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

2: Montáž na DIN lištu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Připojení

1: Připojení pohonů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

2: Připojení ovládacích prvků čerpadla a kotle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

3: Připojení pro funkci „Dovolená“ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

4: Připojení pro vytápění a chlazení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87

5: Zdroj napájení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

6: Schéma zapojení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

7: Externí anténa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Konﬁgurace

1: Přidání regulátoru Danfoss Link™ HC do systému . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

2: Konﬁgurace regulátoru Danfoss Link™ HC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

2a: Konﬁgurace výstupů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

2b: Konﬁgurace vstupů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

3: Přidání výstupu do místnosti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

4: Konﬁgurace místnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

5: Odebrání výstupu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

6: Obnovení továrních nastavení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Řešení problémů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Pokyny k likvidaci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Instalační příručka Danfoss Link™ HC

Úvod

Danfoss Link™ je bezdrátový ovládací systém pro řadu systémů vytápění.

Danfoss Link™ HC (regulátor teplovodního vytápění) je částí tohoto systému, který umožňuje bezdrátově ovládat potrubí pro vodní podlahové vytápění a chlazení.

Kontrolky výstupu

Připojení výstupu

Vstupy:

Nepoužito Funkce „Dovolená“ (externí vypínač) Vytápění/Chlazení (externí vypínač)

Instalovat/Test spojení

Externí

anténa

Relé čerpadlaRelé kotle

Pojistka

předního

krytu

Montáž

Regulátor Danfoss Link™ HC musí být vždy namontován v horizontální vzpřímené poloze.

1: Montáž na stěnu

1. Sundejte přední a boční kryty a proveďte montáž pomocí vrutů a hmoždinek.

2: Montáž na DIN lištu

1. Namontujte části DIN lišty. 2. Naklapněte na DIN lištu. 3. Uvolněte z DIN lišty.

Instalační příručka Danfoss Link™ HC

Připojení

Před připojením 230V zdroje zkontrolujte, zda jsou k regulátoru Danfoss Link™ HC připojeny všechny kabely.

1: Připojení pohonů (24 V)

Pokud jsou pro regulaci vypínání instalovány pohony NC (rozpínací), není potřeba provádět žádnou další konﬁguraci výstupu pro pohonů.

1. Připojte kabely pohonů k výstupu. 2. Upevněte kabel.

2: Připojení ovládacích prvků čerpadla a kotle

Relé čerpadla a kotle jsou bezpotenciálové kontakty a tudíž je NELZE použít jako přímý zdroj napájení. Max. zatížení je 230 V, 8 (2) A.

1. Připojte kabely ovládacích prvků čerpadla a kotle k příslušnému výstupu.

2. Upevněte kabel.

3: Připojení pro funkci „Dovolená“

Funkce „Dovolená“ nastaví pevnou hodnotu teploty v místnosti na 15 °C pro všechny pokojové termostaty, ale hodnotu je možné změnit pomocí řídící jednotky Danfoss Link™ CC.

1. Připojte externí vypínač ke svorkám pro funkci „Dovolená“. Pokud je spínač sepnutý (ON), systém nastaví všechny požadované hodnoty pokojových termostatů na 15 °C.

2. Upevněte kabel.

Instalační příručka Danfoss Link™ HC

Připojení

4: Připojení pro vytápění a chlazení

Pokud je systém v režimu chlazení, výstup pohonů se aktivuje (ON pro pohony NC/ OFF pro pohony NO) když teplota v místnosti převýší nastavenou hodnotu. Když systém pracuje v režimu chlazení, mělo by být nainstalováno nezávislé upozorňování na dosažení rosného bodu.

1. Připojte externí vypínač ke svorkám pro funkci vytápění a chlazení. Když se spínač sepne (ON), systém se přepne z vytápění na chlazení.

2. Upevněte kabel.

5: Zdroj napájení

Když jsou nainstalovány všechny pohony, ovládací prvky čerpadla a kotle, a další vstupy, zapojte zástrčku do 230V zdroje napájení. Pokud bude během instalace zástrčka odpojena, ujistěte se, že připojení je provedeno dle stávající legislativy.

6: Schéma zapojení

Výstup pro pohonyRelé

9 10876 54321

230 V~ 50 Hz

Extérní anténa

Vstup

funkce "Dovolená"

Vytápění/Chlazení

max. 3 m

7: Externí anténa

Externí anténa se instaluje jako zesilovač, pokud není možné zajistit přenos ve velké budově nebo kvůli robustní konstrukci či kovové překážce, např. když je regulátor Danfoss Link™ HC umístěn v kovové skříni.

1. Sundejte z přípojky antény plastový kryt. 2. Připojte externí anténu a umístěte ji na druhou stra-

nu překážky.

Instalační příručka Danfoss Link™ HC

Konﬁgurace

1: Přidání regulátoru Danfoss Link™ HC do systému

Regulátor Danfoss Link™ HC se připojuje k systému pomocí centrální řídící jednotky Danfoss Link™ CC. Další informace naleznete v návodu k použití řídící jednotky Danfoss Link™ CC: Konﬁgurace 7: Přidávání

pomocných zařízení.

1. Vyberte položku Místnosti a zařízení.

4. Stiskněte na regulátoru tlačítko Instalovat/Test spojení.

2. Vyberte položku Přidat servisní zařízení.

5. V případě potřeby upravte název místnosti tlačítky s písmeny.

3. Vyberte položku Zahájit registraci.

6. Ukončete operaci stisknutím tlačítka OK/Return.

2: Konﬁgurace regulátoru Danfoss Link™ HC

Konﬁgurace regulátoru Danfoss Link™ HC v systému se provádí pomocí centrální řídící jednotky Danfoss Link™ CC. Další informace naleznete v návodu k použití řídící jednotky Danfoss Link™ CC: Konﬁgu-

race 7: Přidávání pomocných zařízení.

1. Vyberte položku Místnosti a zařízení.

2. Vyberte položku Správa zařízení. 3. Vyberte zařízení, které chcete konﬁgurovat.

Instalační příručka Danfoss Link™ HC

Konﬁgurace

2a: Konﬁgurace výstupů

1. Vyberte položku Nastavit relé. 2. Vyberte položku Relé kotle nebo Relé čerpadla.

3. Zvolte nastavení a stiskněte tlačítko OK/Return.

2b: Konﬁgurace vstupů

1. Vyberte položku Nastavit vstupy. 2. Vyberte vstup, kter ý chcete nakonﬁgurovat.

3. Zvolte nastavení a stiskněte tlačítko OK/Return.

3: Přidání výstupu do místnosti

Konﬁgurace regulátoru Danfoss Link™ HC v systému se provádí pomocí centrálního centrální řídící jednotky Danfoss Link™ CC. Další informace naleznete v návodu k použití řídící jednotky Danfoss Link™ CC: Konﬁgurace 7: Přidávání pomocných zařízení.

1. Vyberte položku Zařízení místnosti.

2. Vyberte položku Přidat zařízení. 3. Pokud je regulátor Danfoss Link™ HC nainstalován, objeví se výběrová obrazovka.

Instalační příručka Danfoss Link™ HC

Konﬁgurace

4. Pokud je nainstalováno více zařízení, vyberte zařízení.

7. Vyberte typ pohonu a stiskněte tlačítko OK/Return.

4: Konﬁgurace místnosti

5. Vyberte výstup. Vybrat lze pouze dostupné výstupy.

6. Vyberte vyzařovač tepla a stiskněte tlačítko Nastavení aktuátoru.

• Metoda předpovídání:

Po aktivaci metody předpovídání systém na základě teploty v místnosti předvídá spuštění systému vytápění podle naprogramovaných požadavků.

• Typ regulace:

Pouze ve spojení se systémy elektrického vytápění.

1. Vyberte položku Regulace topení.

2. Vyberte typ regulace.

Instalační příručka Danfoss Link™ HC

Konﬁgurace

5: Odebrání výstupu

1. Vyberte položku Místnosti a zařízení.

4. Vyberte položku Zařízení místnosti.

2. Vyberte položku Správa zařízení. 3. Vyberte stávající místnost.

5. Vyberte položku Odebrat zařízení.

6. Vyberte položku Odebrat výstup.

7. Stiskněte tlačítko Ano, odebrat výstup.

Instalační příručka Danfoss Link™ HC

Konﬁgurace

6: Obnovení továrních nastavení

• Odpojte zdroj napájení regulátoru Danfoss Link™ HC.

• Vyčkejte, dokud nezhasne zelená kontrolka.

• Stiskněte a podržte tlačítko Instalovat/Test spojení.

• Držte tlačítko stisknuté a znovu zapojte zdroj napájení.

• Po rozsvícení kontrolek uvolněte tlačítko Instalovat/Test spojení.

Danfoss Link™ HC

Tlačítko Instalovat/Test spojení

Instalační příručka Danfoss Link™ HC

Řešení problémů

Režim sníženého výkonu Pokud dojde ke ztrátě signálu z pokojového termostatu, pohon

bude aktivován s 25% pracovním cyklem.

Blikající kontrolky výstupu/poplachu

Došlo ke zkratování výstupu nebo pohonu nebo k odpojení pohonu.

Technické údaje

Přenosová frekvence 862,42 Mhz

Dosah v normálních budovách až 30 m

Přenosový výkon < 1 mW

Napájecí napětí 230 V AC, 50 Hz

Výstupy aktuátorů 10 x 24 V DC

Max. spojité zatížení na výstupu (celkové) 35 VA

Relé 230 V AC / 8 (2) A

Teplota okolí 0 - 50 °C

Třída IP 30

Pokyny k likvidaci

Danfoss A/S Heating Solutions Haarupvaenget 11 8600 Silkeborg Denmark Phone: +45 7488 8000 Fax: +45 7488 8100 Email: heating.solutions@danfoss.com www.heating.danfoss.com

Danfoss HC Hydronic Controller Installation guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
