テクニカルインフォメーション
H1P 089/100
アキシャルピストン シングルポンプ
daikin-sauer-danfoss.com
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
改訂履歴 改訂表
日付 変更済み 改訂
October 2020
June 2020
April 2020
February 2020
September 2019
June 2019
May 2018
June 2017
May 2017
November 2015
2010-2014
Aug 2009
単位変換エラーを修正しました
E/F チャージフィルトレーションポートサイズを修正
斜板角度センサコネクタと CCO コネクタの説明を訂正
NFPE オプションを追加し、文書番号を BC00000067 から変更
G3 入力軸オプションが追加されました
大幅修正
EDC の角度センサ、 FDC 注釈の追加。
ポートサイズの変更
NFPE 関連で 3 か所の変更
マスターモデルコード変更。
様々な変更。
第 1 版
1207
1206
1205
1204
1102
1101
1001
0902
0901
0800
BA-GB
AA
2 BC152886482765ja-001207 • October 2020
テクニカルインフォメーション
目次
テクニカルデータ
マスターモデルコード
H1P 089/100 アキシャルピストン シングルポンプ
H1 ポンプ一般仕様..........................................................................................................................................................................6
H1P 089/100 テクニカルデータ..................................................................................................................................................6
H1P 089/100 オペレーティング仕様 ....................................................................................................................................... 7
作動油仕様..........................................................................................................................................................................................8
H1P 089/100 取付フランジ負荷 .................................................................................................................................................8
ベアリング寿命と外部ラジアル軸荷重...................................................................................................................................9
チャージポンプ..............................................................................................................................................................................10
チャージポンプの選択........................................................................................................................................................... 10
20/24 cm³ チャージポンプ流量と動力カーブ...............................................................................................................10
押しのけ容積: A – 回転方向、B – 製品バージョン、Z – ポート形状.........................................................................11
D - コントロール............................................................................................................................................................................ 12
電気容量コントロール (EDC)............................................................................................................................................... 12
ファンドライブコントロール (FDC)................................................................................................................................. 12
3 ポジションコントロール (FNR).......................................................................................................................................12
ノンフィードバック電気比例コントロール (NFPE) ...................................................................................................12
オートモーティブコントロール (AC)............................................................................................................................... 13
マニュアル容量コントロール (MDC)................................................................................................................................13
F - オリフィス、E - 最大容量調整............................................................................................................................................14
G - エンドキャップ........................................................................................................................................................................15
H - 取付フランジ、J - 入力軸、K - 補助パッド................................................................................................................... 16
M、N - 過圧保護設定....................................................................................................................................................................17
S - チャージポンプ、T - フィルトレーション、V - チャージ圧力リリーフ.............................................................18
W - 特別なハードウェア機能、X - 塗装、Y - 特殊設定....................................................................................................19
コントロールオプション
電気容量コントロール (EDC).................................................................................................................................................... 20
EDC の動作..................................................................................................................................................................................20
コントロール入力信号条件､ EDC 089/100.....................................................................................................................21
コントロールソレノイドデータ.........................................................................................................................................21
ポンプ出力流量方向................................................................................................................................................................21
コネクタ.......................................................................................................................................................................................22
コントロール応答.................................................................................................................................................................... 22
応答時間、EDC 089/100........................................................................................................................................................22
マニュアル容量コントロール(MDC)......................................................................................................................................23
MDC 動作.....................................................................................................................................................................................24
MDC 軸回転................................................................................................................................................................................24
MDC トルク................................................................................................................................................................................25
コントロール応答.................................................................................................................................................................... 25
応答時間､ MDC 089/100........................................................................................................................................................25
ニュートラルスタートスイッチ(NSS).............................................................................................................................. 26
コネクタ.......................................................................................................................................................................................26
ケースゲージポート M14......................................................................................................................................................26
レバー...........................................................................................................................................................................................26
3 ポジションコントロール (FNR).............................................................................................................................................27
FNR ソレノイドデータ........................................................................................................................................................... 28
ポンプ出力流量方向................................................................................................................................................................28
コネクタ.......................................................................................................................................................................................28
コントロール応答.................................................................................................................................................................... 29
応答時間､ FNR 089/100..........................................................................................................................................................29
ノンフィードバック電気比例コントロール (NFPE).........................................................................................................30
制御信号要件､ NFPE 089/100..............................................................................................................................................30
コントロールソレノイドデータ.........................................................................................................................................31
BC152886482765ja-001207 • October 2020 3
テクニカルインフォメーション
目次
H1P 089/100 アキシャルピストン シングルポンプ
ポンプ出力流量方向................................................................................................................................................................31
コネクタ.......................................................................................................................................................................................31
コントロール応答.................................................................................................................................................................... 31
応答時間､ NFPE 089/100....................................................................................................................................................... 32
オートモーティブコントロール(AC)......................................................................................................................................33
モードの種類............................................................................................................................................................................. 33
基本機能.......................................................................................................................................................................................33
特性機能.......................................................................................................................................................................................34
保護と安全性機能.................................................................................................................................................................... 34
エンジン制御と保護................................................................................................................................................................34
インストール機能.................................................................................................................................................................... 34
ファンドライブコントロール (FDC).......................................................................................................................................35
制御信号要件､ FDC 089/100................................................................................................................................................ 36
コントロールソレノイドデータ.........................................................................................................................................36
ポンプ出力流量方向................................................................................................................................................................37
コネクタ.......................................................................................................................................................................................37
コントロール応答.................................................................................................................................................................... 37
FDC 応答時間 089/100............................................................................................................................................................37
マニュアルオーバーライド (MOR)..........................................................................................................................................38
EDC コントロール向け斜板角度センサ................................................................................................................................ 39
斜板角度センサパラメータ (EDC)......................................................................................................................................39
斜板角度センサコネクタ.......................................................................................................................................................40
ECU とのインターフェイス (EDC)......................................................................................................................................40
NFPE および AC2 コントロール向け斜板角度センサ......................................................................................................41
斜板角度の特性.........................................................................................................................................................................41
斜板角度センサパラメータ (NFPE/AC)............................................................................................................................ 42
斜板角度センサコネクタ (NFPE)........................................................................................................................................ 42
ECU とのインターフェイス (NFPE)....................................................................................................................................42
コントロールカットオフ弁 (CCO)...........................................................................................................................................43
MDC とのブレーキゲージポート....................................................................................................................................... 43
CCO コネクタ (MDC)...............................................................................................................................................................44
H1P CCO コネクタ (EDC､ NFPE)..........................................................................................................................................44
CCO ソレノイドデータ.......................................................................................................................................................... 44
最大容量調整...................................................................................................................................................................................45
H1P089/100 (およその) 容量変化.......................................................................................................................................45
外形寸法とデータ
H1P 089/100 入力軸 - オプション G1 (SAE C、14 歯)......................................................................................................46
H1P 089/100 入力軸 - オプション G3 (SAE C､ 13 歯)........................................................................................................47
H1P 089/100 入力軸 - オプション G9 (SAE C-C､ 23 歯)................................................................................................... 48
H1P 089/100 入力軸 - オプション F1 (SAE C､ 21 歯)........................................................................................................49
H1P 089/100 入力軸 - オプション F4、コード 38-3 ........................................................................................................ 50
テーパ―シャフト､お客様への御連絡............................................................................................................................. 50

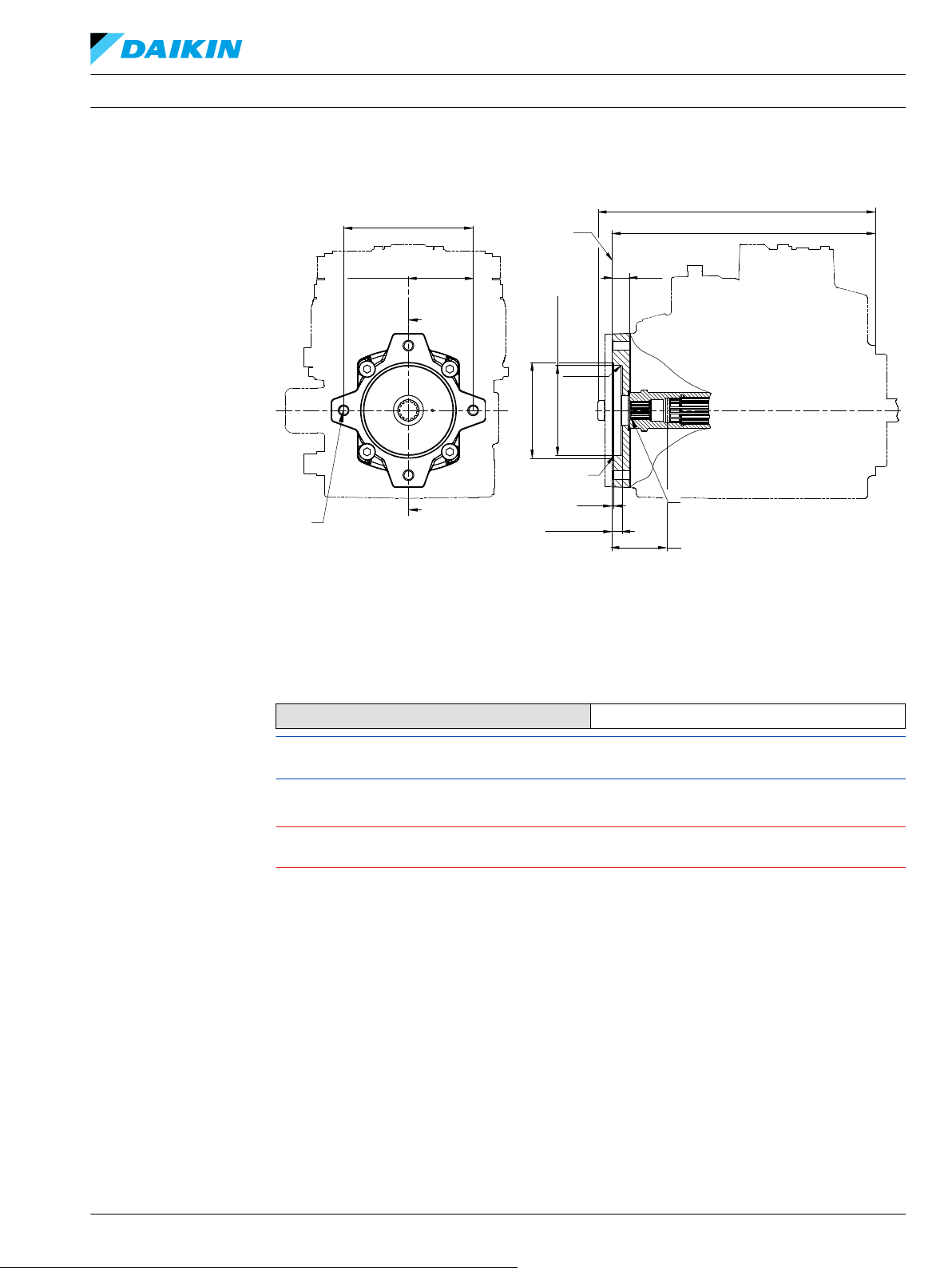

H1P 089/100 補助取付 - オプション H1 (SAE A、11 歯) .................................................................................................51
H1P 089/100 補助取付 - オプション H2 (SAE A､ 9 歯)..................................................................................................... 52
H1P 089/100 補助取付 - オプション H3 (SAE B､ 13 歯) .................................................................................................. 53
H1P 089/100 補助取付 - オプション H5 (SAE B-B､ 15 歯) ..............................................................................................54
H1P 089/100 補助取付 - オプション H6 (SAE C､ 14 歯) ..................................................................................................55
H1P 089/100 補助取付 - オプション S1 (SAE B-B､ 14 歯)................................................................................................56
H1P 089/100 容量リミッター - オプション BD ................................................................................................................. 57
シングルポンプポート.................................................................................................................................................................58
H1P 089/100 寸法.......................................................................................................................................................................... 59
コントロール...................................................................................................................................................................................62
EDC - オプション A2 および A3 (12/24 V)....................................................................................................................... 62
4 BC152886482765ja-001207 • October 2020
テクニカルインフォメーション
目次
H1P 089/100 アキシャルピストン シングルポンプ
MOR 付 EDC - オプション A4 および A5 (12/24 V)...................................................................................................... 63
CCO 付 EDC (キー C) - オプション E7 および E8 (12/24 V)....................................................................................... 64
ASNSR 付 EDC - オプション H2 および H3 (12/24 V).................................................................................................. 65
MOR と ASNSR 付 EDC - オプション H6 および H7 (12/24 V)................................................................................. 66
CCO と ASNSR 付 EDC - オプション H8 および H9 (12/24 V).................................................................................. 67
MDC - オプション M1............................................................................................................................................................. 68
ニュートラルスタートスイッチ付 MDC - オプション M2....................................................................................... 69
CCO 付 MDC - オプション M3､M4.....................................................................................................................................70
NSS と CCO 付 MDC - オプション M5､M6......................................................................................................................71
MOR 付 NFPE - オプション N1､N2 (12/24 V)..................................................................................................................72
MOR､CCO､ASNSR 付 NFPE - オプション N3､N4 (12/24 V).......................................................................................73
MOR と ASNSR 付 NFPE - オプション N5､N6 (12/24 V).............................................................................................74
MOR と CCO 付 NFPE - オプション N7､N8 (12/24 V)..................................................................................................75
FDC オプション: F1､F2 (12/24V).........................................................................................................................................76
オートモーティブコントロール (AC)............................................................................................................................... 77
AC コネクタ寸法................................................................................................................................................................. 78

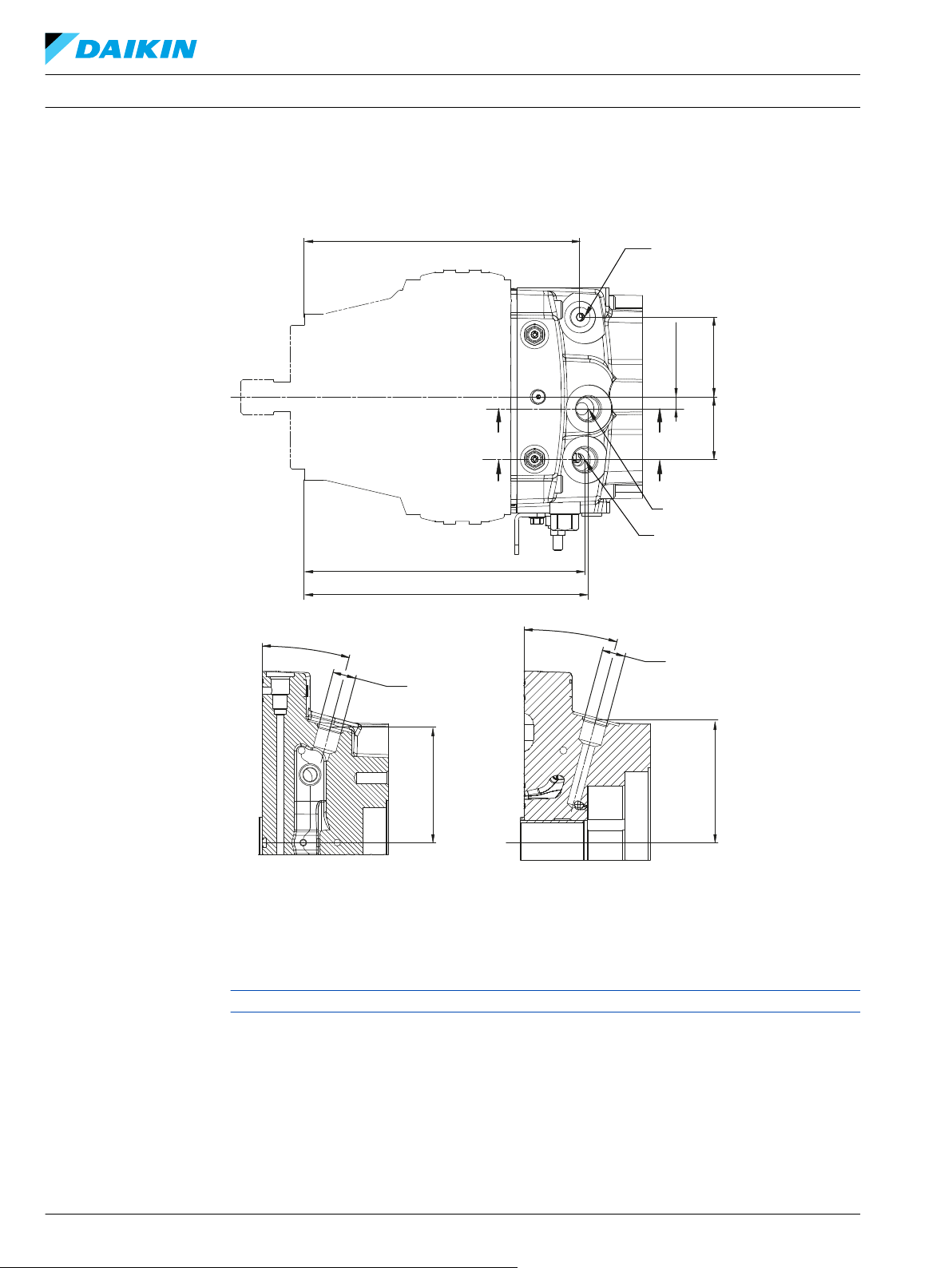

フィルトレーション.....................................................................................................................................................................79
H1P 089/100 サクションフィルトレーション､ オプション L.................................................................................79
H1P 089/100 遠隔フルフローチャージ圧フィルトレーションオプション P....................................................80
H1P 089/100 一体型フルフローチャージ圧フィルトレーション - オプション M.......................................... 81
H1P 089/100 外部フルフローチャージ圧フィルトレーション - オプション S.................................................82
BC152886482765ja-001207 • October 2020 5
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
テクニカルデータ
H1 ポンプ一般仕様
クレードル斜板設計の可変容量アキシャルピストンポンプ (回転方向：時計回り/反時計回り)。
配管接続
•
メイン圧力ポート： ISO 規格スプリットフランジボス
•
残りのポート： SAE 規格ストレートネジ O リングボス
推奨する取付位置
ポンプ取付位置は任意です。しかし、推奨されるコントロールバルブの位置は上部または上部側面を推
奨します。コントロールバルブが一番下にポンプが取り付けされる場合、EDC、FNR、NFPE 制御バルブ
の M14 ポートからフラッシング流量を提供する必要があります。
入力軸の垂直取付は可能です。入力軸が上部にある場合、1 bar のケース圧力は動作時に維持されなけ
ればなりません。ケースは常に作動油で満たしてください。複数のポンプを取付る場合は、出力流量の
大きいものから入力ソースに向かって配置することを推奨します。これらのガイドラインに適合してい
ない場合は、弊社にご相談ください。
補助ポンプ取付部の空洞圧力
H1P 089/100 テクニカルデータ
内蔵チャージポンプで吸い込み圧力になり、外部チャージ供給でケース圧になります。動作パラメータ
を参照ください。嵌合ポンプ軸シール能力を確認してください。
仕様
押しのけ容積
定格 (連続) 回転数での流量
最大押しのけ容積でのトルク (理論値)
回転部品の質量慣性モーメント
乾燥質量 [重量]
作動油量
サイズ 089 サイズ 100
89.2 cm3 [5.44 in3] 101.7 cm3 [6.21 in3]
294 l/min [77.7 US gal/min] 335 l/min [88.5 US gal/min]
1.42 N•m/bar
[870 lbf•in/1000 psi]
0.0116 kg•m
[0.0086 slug•ft2]
62 kg [137 lb] 62 kg [137 lb]
2.6 l [0.67 US gal] 2.6 l [0.67 US gal]
2
1.62 N•m/bar
[990 lbf•in/1000 psi]
0.0116 kg•m
[0.0086 slug•ft2]
2
軸、フランジ、ポートの説明
入力軸、ISO 3019-1 に準拠
(外径)
取付フランジ、ISO 3019-1 に準拠
補助取付フランジ、
メトリック締結、
外径シャフト
サクションポート、ISO 3019-1 に準拠
メインポート形状
ケースドレンポート L2、L4、ISO 3019-1
に準拠
•
外径 32 mm – 4 (SAE C､ 14 歯)
•
外径 35 mm – 4 (SAE C､ 21 歯)
•
外径 38 mm – 4 (SAE C-C､ 23 歯)
•
ISO 3019-1 コード 38-3、テーパー 1:8 に類似したコニカルキー軸
フランジ 127-4 (SAE C)
•
フランジ 82 - 2 (SAE A､ 9 歯と 11 歯)
•
フランジ 101 - 2 (SAE B､ 13 歯と SAE B-B､ 15 歯)
•
フランジ 127 - 4 (SAE C､ 14 歯)
ISO 11926-1 – 1 5∕8 -12（SAE O リングボス）
Ø25.4 mm; M12 x 1.75; 20 最小 ネジ深さ
ISO 11926-1 – 15∕16–12
6 BC152886482765ja-001207 • October 2020
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
テクニカルデータ
軸、フランジ、ポートの説明 （続き）
その他のポート
顧客取付部ネジ
H1P 089/100 オペレーティング仕様
パラメータ 単位 サイズ 089/100
入力回転数
システム圧力
チャージ圧力 最低値
コントロール圧力 最小値 (EDC、MDC、FNR のコーナーパワー)
チャージポンプ
吸入口圧力
ケース圧力 定格
シャフトシール最高圧力 (外部)
1)
性能 (押しのけ容積と圧力) はコントロール圧力により制限されるかもしれません。
2)
性能の最高値 (押しのけ容積と圧力) は最低チャージとコントロール圧力で可能です。
内部の1)外部の
内部 チャージ供給のフル性能のための最小
定格
最高
最高使用
最高
最大/最小 低圧側ループ
最高値
最小値 (NFPE、FDC、AC のコーナーパワー)
最高値
定格
最低値 (コールドスタート)
最高値
最高
SAE O リングボス
メトリック締結
2)
min-1 (rpm)
bar [psi]
bar [psi]
bar(絶対値)
[in Hg vacuum]
bar [psi]
500
1200
3300
3800
450 [6528 ]
480 [6960]
45/10 [650/145]
18 [261]
34 [493]
17 [247]
25 [363]
40 [580]
0.7 [9.0]
0.2 [24.0]
4.0 [58.0]
3.0 [44.0]
5.0 [73.0]
0.4 [5.8]
フィルトレーション、清浄度レベル、βx比（推奨最低）
ISO 4406 準拠 清浄度
効率 βx（チャージプレッシャフィルトレーション）
効率 βx（サクションとリターンラインフィルトレーション）
吸込側スクリーンメッシュサイズ
22/18/13
β
= 75 (β10 ≥ 10)
15-20
β
= 75 (β10 ≥ 2)
35-45
100 – 125 µm
BC152886482765ja-001207 • October 2020 7
P001 916
M
R
M
S
テクニカルインフォメーション
テクニカルデータ
作動油仕様
H1P 089/100 アキシャルピストン シングルポンプ
粘度
1)
間欠
最低
推奨範囲
最高
1)
間欠= 1 回あたり 1 分未満の短い時間で、デューティーサイクルに基づく負荷寿命の 2%を超えないもの。
5 mm2/s [42 SUS]
7 mm2/s [49 SUS]
12 – 80 mm2/s [66 – 370 SUS]
1600 mm2/s [7500 SUS]
温度
1)
最低
定格
推奨範囲温度の範囲
最高 間欠
1)
コールドスタート= 短時間、3 分以内、p ≤ 50bar[725 psi]、n ≤ 1000 min-1（rpm）
2)
最高油温ポイント、通常はケースドレンポート
2)
-40°C [-40°F]
104°C [220°F]
60 – 85°C [140 – 185°F]
115°C [240°F]
H1P 089/100 取付フランジ負荷
定格と衝撃荷重モーメントは上または横のコントロール方向に適用されます。
取付フランジ負荷
定格モーメント
衝撃荷重モーメント
詳細については、H1
-
上部にコントロール
MR = 5630 N•m [49 830 lbf•in]
MS = 12 190 N•m [ 107 900 lbf•in]
アキシャルピストンポンプ、基本情報、
BC152886483968、「マウントフランジ負
荷」の章をご覧ください。
8 BC152886482765ja-001207 • October 2020
P003 318E
L
270° R
e
R
e
M
e
180° R
e
90° R
e
0° R
e
Re =
Me
L
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
テクニカルデータ
ベアリング寿命と外部ラジアル軸荷重
すべての外部軸荷重は、ベアリング寿命に影響を与えます。ポンプは、多少の外部ラジアル荷重を許容
できるベアリングで設計されています。外部ラジアル軸荷重限度は、荷重位置、方向、ユニットの作動
条件に依存します。
ラジアル軸荷重の働くアプリケーションの場合、弊社はクランプタイプの継手を推奨します。連続的に
最大許容ラジアル負荷（Re）の 25%超過した外部負荷が適用されたり、または、ほとんどの時間ポンプ
斜板が片側に位置する場合のユニットベアリング寿命の評価については弊社にお問い合わせください。
軸のたわみに基づく最大外部軸負荷
外部半径方向モーメント 単位 サイズ 089/100
M
e
外部ラジアルシャフト荷重は寿命に影響します。寿命の計算は、弊社にお問い合わせください。外部軸
荷重が働くアプリケーションでは、下に示すように 0°または 180°に負荷を配置することで影響を最小
化します。
ラジアル荷重位置
N•m [lbf•in] 118 [1044]
最大許容ラジアル負荷（Re）は最大外部モーメント（Me）と取付フランジから負荷への距離（L）に基
づいています。以下の式を使用して決定できます。
スラスト荷重は避けてください。スラスト荷重が予想される場合には、弊社までご相談ください。
BC152886482765ja-001207 • October 2020 9
100
27
24
21
18
15
12
9
6
3
1
90
80
70
60
50
40
30
20
10
0
l/min
US gal/min
500 1500
1000 2000
Speed min-1(rpm)
3000 4000
2500 3500
24 cm
3
[1.46 in
3
/rev]
20 cm
3
[1.22 in
3
/rev]
P301 206
500 1500
1000 2000
Speed min-1(rpm)
3000 4000
2500 3500
P301 207
14.0
10
9
8
7
6
5
4
3
2
1
0
13.0
12.0
11.0
10.0
9.0
8.0
7.0
6.0
5.0
4.0
3.0
2.0
1.0
HP
Kw
24 cm
3
[1.46 in
3
/rev]
20 cm
3
[1.22 in
3
/rev]
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
テクニカルデータ
チャージポンプ
チャージポンプの選択
ほとんどのアプリケーションで、一般的なガイドラインではチャージポンプの吐出量はシステムの全コ
ンポーネントの合計容量の最低 10%が必要とされています。特別なアプリケーション条件では、必要チ
ャージ流量のより詳細な検討が必要になることがあります。以下のシステム機能と条件下では、10%ガ
イドラインを適用できないことがあります。(ただし、この限りではありません)
•
1500 min-1（rpm）未満の低入力速度での連続運転
•
高い衝撃負荷および/または長いループライン
•
高フラッシング流量要件
•
複数の低速高トルクモータ
•
高入力軸速度
お使いのアプリケーションにこれらの条件が含まれている場合には、アプリケーションの支援のために
弊社にお問い合わせください。
20/24 cm³ チャージポンプ流量と動力カーブ
次の条件でのチャージポンプ流量と動力カーブを下記に示します。
チャージ圧力 = 20 bar [290 psi]
粘度 = 11 mm²/s [63 SUS]
温度 = 80°C [176°F]
チャージポンプ流量
10 BC152886482765ja-001207 • October 2020
必要チャージポンプ動力
G H J K M N S T V W X YZ D EF
H1P
A B
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
マスターモデルコード
押しのけ容積: A – 回転方向、B – 製品バージョン、Z – ポート形状
押しのけ容積
089
100
A – 回転方向
L
R
B – 製品バージョン
B
Z – ポート形状
A
89.2 cm3 [5.44 in3]
101.7 cm3 [6.21 in3]
左（反時計回り）
右（時計回り）
リビジョンコード
インチ、顧客の O リングポートシーリング ISO 11926-1 準拠
BC152886482765ja-001207 • October 2020 11
G H J K M N S T V W X YZ D EF
H1P
A B
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
マスターモデルコード
D - コントロール
電気容量コントロール (EDC)
コード コントロールタイプ電圧
A2
A3
A4
A5
E7
E8
H2
H3
H6
H7
H8
H9
EDC 12 V — — — DEUTSCH
EDC 24 V — — — DEUTSCH
EDC 12 V — — DEUTSCH
EDC 24 V — — DEUTSCH
EDC 12 V — — DEUTSCH
EDC 24 V — — DEUTSCH
EDC 12 V — — DEUTSCH
EDC 24 V — — DEUTSCH
EDC 12 V — DEUTSCH
EDC 24 V — DEUTSCH
EDC 12 V — DEUTSCH
EDC 24 V — DEUTSCH
– コントロールで使用 — コントロールには使用しない
MOR
ファンドライブコントロール (FDC)
F1 FDC
F2 FDC
オプション Fと連携
: F: オリフィス、E: 最大容量調整、M、N: 過圧保護および W: 特別なハードウェア
12 V
24 V
CCO キー C 付 角度センサ コネクタ
DEUTSCH コネクタ
DEUTSCH コネクタ
3 ポジションコントロール (FNR)
A9 FNR
B1 FNR
ノンフィードバック電気比例コントロール (NFPE)
コード
N1
N2
N3
N4
N5
N6
12 BC152886482765ja-001207 • October 2020
コントロールタイプ電圧
NFPE 12 V — — DEUTSCH
NFPE 24 V — — DEUTSCH
NFPE 12 V DEUTSCH
NFPE 24 V DEUTSCH
NFPE 12 V — DEUTSCH
NFPE 24 V — DEUTSCH
12 V
24 V
MOR 付 DEUTSCH コネクタ
MOR 付 DEUTSCH コネクタ
MOR
CCO キー C 付 角度センサ コネクタ
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
マスターモデルコード
コード コントロールタイプ電圧
N7
N8
以下のオプションと連携
NFPE 12 V — DEUTSCH
NFPE 24 V — DEUTSCH
E: 最大容量調整 W: 特別なハードウェア
オートモーティブコントロール (AC)
オートモーティブコントロール（AC）
コード AC タイプ 電圧
P6
P7
P8
P9
P5
R3
R4
R5
AC–1 12 V — DEUTSCH
AC–1 24 V — DEUTSCH
AC–2 12 V DEUTSCH
AC–2 24 V DEUTSCH
AC–1 12 V — — — DEUTSCH
AC–1 24 V — — — DEUTSCH
AC–2 12 V — — DEUTSCH
AC–2 24 V — — DEUTSCH
– 制御に使用; — コントロールには使用しない
MOR
MOR
CCO キー C 付 角度センサ コネクタ
速度センサ ワイヤハーネス角度センサ コネクタ
マニュアル容量コントロール (MDC)
マニュアル容量コントロール
コード コントロールタイプCCO 電圧
M1
M2
M3
M4
M5
M6
MDC — — — —
MDC — — DEUTSCH
MDC 12 V — DEUTSCH
MDC 24 V — DEUTSCH
MDC 12 V DEUTSCH
MDC 24 V DEUTSCH
以下のオプションと連携
(MDC)
F: オリフィスと Y: 特殊設定 (該当する場合)。
CCO
ニュートラルスタ
ートスイッチ
コネクタ
BC152886482765ja-001207 • October 2020 13
G H J K M N S T V W X YZ D EF
H1P
A B
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
マスターモデルコード
F - オリフィス、E - 最大容量調整
F – オリフィス オプション
コントロールタイプに関係するオリフィスオプション
コード タンク（A
+B）
C3
C1
C2
C4
C6
C7
D1
D2
D3
D4
D5
D6
D7
– – 0.8 mm –
– – 1.3 mm
– – 1.8 mm –
1.0 mm – – – –
1.3 mm – – – – –
0.8 mm 1.0 mm – – – –
0.8 mm 1.3 mm – – – –
1.0 mm 1.3 mm – – – –
1.0 mm 1.3 mm 1.3 mm – – –
0.6 mm 0.6 mm 0.8 mm – – –
1.3 mm 1.3 mm – – – –
– – 3.0 mm – – –
P オリフィス A/B オリフィスEDC、FNR
オリフィスなし
MDC NFPE, AC FDC
– –
E – 最大容量調整 オプション
N
B
C
D
*
次のオプション Y と連携： 調整のための設定 (該当する場合)。
なし
外部から調整可能
二重バネ、容量制限なし、NFPE、AC、FDC
二重バネ、外部から調整可能、NFPE、AC、FDC
*
*
14 BC152886482765ja-001207 • October 2020
G H J K M N S T V W X YZ D EF
H1P
A B
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
マスターモデルコード
G - エンドキャップ
G – エンドキャップオプション
ツインポート、ISO 6162 スプリットフランジポート; 連携 T: フィルトレーション
D3
D6
D8
内部チャージ流量フィルトレーション
サクションフィルトレーション
リモートまたは外部、チャージ流量フィルトレーション
BC152886482765ja-001207 • October 2020 15
G H J K M N S T V W X YZ D EF
H1P
A B
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
マスターモデルコード
H - 取付フランジ、J - 入力軸、K - 補助パッド
H – 取付フランジ オプション
オプション W: 特別なハードウェアと連携
H
K
J – 入力軸 オプション
ISO 3019-1 フランジ 127-4（SAE C）
ISO 3019-1 フランジ 127–4（SAE C）、4 本ボルト、速度センサ付
G1
G3
G9
F1
F4
ISO 3019-1、外径 32 mm - 4（SAE C、14T スプライン軸 12/24 ピッチ）
ISO 3019-1、外径 44 mm - 4（SAE D、13T スプライン軸 8/16 ピッチ）
ISO 3019-1、外径 38 mm - 4（SAE C-C、23T スプライン軸 16/32 ピッチ）
ISO 3019-1、外径 35 mm - 4（SAE C、21T スプライン軸 16/32 ピッチ）
コニカルキー軸端、コード 38-3（ISO 3019-1 に類似）、テーパー 1:8（キーはポンプに付属しない）
K – 補助取付パッド (ISO 3019-1) オプション
NN
H1
H2
H3
H5
H6
なし
フランジ 82 - 2（SAE A、11T 16/32 カップリング）、 輸送カバー
フランジ 82 - 2（SAE A、9T 16/32 カップリング）、 輸送カバー
フランジ 101 - 2（SAE B、13T 16/32 カップリング）、 輸送カバー
フランジ 101 - 2（SAE B-B、15T 16/32 カップリング）、 輸送カバー
フランジ 127 - 4（SAE C、14T 12/24 カップリング）、 輸送カバー
16 BC152886482765ja-001207 • October 2020
G H J K M N S T V W X YZ D EF
H1P
A B
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
マスターモデルコード
M、N - 過圧保護設定
M および N - 過圧保護オプション
L
L15
L18
L20
L23
L25
L28
L30
L33
L35
L38
L40
L42
L43
L44
L45
FDC (ファンドライブコントロール)用の過圧保護タイプの種類と設定
F01
F02
F03
1)
過圧保護タイプはサイド「A」とサイド「B」で同一であることが必要です。
圧力リミッタ設定 バイパス付き高圧リリーフ設定
150 bar [2900 psi] 230 bar [3336 psi]
180 bar [2610 psi] 230 bar [3336 psi]
200 bar [2900 psi] 250 bar [3630 psi]
230 bar [3336 psi] 280 bar [4061 psi]
250 bar [3630 psi] 300 bar [4350 psi]
280 bar [4061 psi] 330 bar [4786 psi]
300 bar [4350 psi] 350 bar [5076 psi]
330 bar [4786 psi] 380 bar [5510 psi]
350 bar [5080 psi] 400 bar [5800 psi]
380 bar [5510 psi] 420 bar [6090 psi]
400 bar [5800 psi] 450 bar [6526 psi]
420 bar [6090 psi] 450 bar [6526 psi]
430 bar [6237 psi] 480 bar [6962 psi]
440 bar [6382 psi] 480 bar [6962 psi]
450 bar [6526 psi] 480 bar [6962 psi]
150 bar [2175 psi] 250 bar [3630 psi]
150 bar [2175 psi] 300 bar [4350 psi]
150 bar [2175 psi] 350 bar [5076 psi]
1)
K
K18
K20
K23
K25
K28
K30
K33
K35
K38
K40
K42
K45
1)
過圧設定圧力の表示がないもの、または最高使用圧力を超える圧力が適用される場合には、弊社 にお問合わせく
圧力設定 - バイパス付高圧リリーフバルブはサイド「A」とサイド「B」で同一であることが必要です。
180 bar [2610 psi]
200 bar [2900 psi]
230 bar [3336 psi]
250 bar [3630 psi]
280 bar [4061 psi]
300 bar [4350 psi]
330 bar [4786 psi]
350 bar [5076 psi]
380 bar [5510 psi]
400 bar [5800 psi]
420 bar [6090 psi]
450 bar [6526 psi]
1)
ださい。
BC152886482765ja-001207 • October 2020 17
G H J K M N S T V W X YZ D EF
H1P
A B
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
マスターモデルコード
S - チャージポンプ、T - フィルトレーション、V - チャージ圧力リリーフ
S - チャージポンプオプション
D
M
N
20 cm³/rev [1.22 in³/rev]
24 cm³/rev [1.46 in³/rev]
チャージポンプなし、外部チャージ供給（
オプションと連携：
T - フィルトレーションオプション
フィルトレーションはオプション G: エンドキャップの選択と連携
L
M
N
P
E
サクションフィルトレーション
内部フルチャージ流量フィルトレーション､ バイパスセンサ付､ 中フィルター長カートリッジ 11004918
内部フルチャージ流量フィルトレーション､ バイパスセンサ付､ フィルタ無
リモートフルチャージ流量フィルトレーション
外部フルチャージ流量フィルトレーション (オプションと連携：N､ S)
V - チャージ圧力リリーフバルブ (CPRV) 設定
*
*
*
20 bar [290 psi]
22 bar [319 psi]
24 bar [348 psi]
26 bar [377 psi]
28 bar [406 psi]
30 bar [435 psi]
32 bar [464 psi]
34 bar [493 psi]
20
22
24
26
28
30
32
34
*
NFPE、AC および FDC コントロールには使用不可
E､ T）
18 BC152886482765ja-001207 • October 2020
G H J K M N S T V W X YZ D EF
H1P
A B
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
マスターモデルコード
W - 特別なハードウェア機能、X - 塗装、Y - 特殊設定
W – 特別なハードウェア機能
ハードウェア機能、オプション D および E と連携
P1
P2
P4
PN
H1
X - 塗装およびネームタグ
NFPE/FDC バルブプレート
NFPE/FDC/AC バルブプレート及びシリンダーブロック速度リング付
EDC/FNR/MDC バルブプレート及びシリンダーブロック速度リング付
EDC/FNR/MDC バルブプレート
MDC/EDC/FNR バルブプレート MDC ハンドル付
NNN
C08
黒塗装と弊社ネームタグ
塗装なしと弊社ネームタグ
Y – 特殊設定 (SIL-2 証明無､ 顧客ファイル無)
コード
D3E
D3F
D4E
D4F
D5F
D5J
D6F
D6J
M00
NNN
CAN J1939
in/out E –
in/out – F –
in/out E –
in/out – F –
in/out – F –
in/out J
in/out – F –
in/out J
MDC ハンドル標準位置
なし
– コントロールに使用できる — コントロールには使用できない
ECO 燃料節約
モード
オプション
パッケージ
クルーズ
コントロール
コントロール AC タイプ
N1
(12 VDC)
AC–1
N2
(24 VDC)
P8
(12 VDC)
P9
(24 VDC)
AC–2
(斜板角度セン
サ付)
BC152886482765ja-001207 • October 2020 19
P003 191
Feedback from
Swash plate
PTF00B
M14
C1 C2
F00A
P003 478E
テクニカルインフォメーション
コントロールオプション
電気容量コントロール (EDC)
H1P 089/100 アキシャルピストン シングルポンプ
EDC は容量 (流量) コントロールです。ポンプの斜板位置は、入力コマンドに比例します。そのため、車
両または機器の速度 (効率の影響は除く) は原動機速度またはモータ容量に依存します。
電気容量コントロール（EDC）は 3 位置 4 方向タイプのスプールとその各側にペアの比例ソレノイドが
取付けられています。比例ソレノイドはスプールに入力をかけ、スプールは油圧を複動式サーボピスト
ンのどちらか片側に送ります。サーボピストンの差圧は斜板を回転させ、ポンプの容量を一方向の最大
容量から反対方向の最大容量まで変えることができます。
実用的な 170μm スクリーンフィルタがコントロールポーティングスプールの直前にある供給ラインに
置かれています。
コンタミネーションなどの環境によっては、コントロールスプールが固着し、ポンプがある容量で停止
することがあります。
電気容量コントロール
EDC
回路図、斜板からのフィードバック機構
EDC の動作
H1 EDC は、パルス幅変調方式(PWM)信号を必要とする電流駆動コントロールです。PWM により、ソレ
ノイドへの電流をより正確に制御できます。
PWM 信号により、ソレノイドピンがコントロールスプールを押し、これによってサーボピストンの片
端に圧油を導き、他端はドレインされます。サーボピストン両端の圧力差は、斜板を移動させます。
斜板のフィードバックリンク、対抗する EDC リンク、リニアバネは、ソレノイドに対して斜板位置の
フィードバック力を提供します。斜板のバネフィードバック力の位置が、オペレータからの入力コマン
ドソレノイド力と正確に吊り合っていれば、制御システムは平衡に達します。作動ループの油圧が負荷
によって変化しても、コントロールアセンブリとサーボ/斜板システムは与えられた斜板の位置を常に
維持するように動作します。
EDC はコントロールスプールのポーティング、サーボピストンアセンブリからのプリロード、リニアバ
ネにより十分なニュートラルデッドバンドを持ちます。ニュートラルからの立ち上がり電流に達する
と、斜板位置は制御電流に比例して動きます。コントロールニュートラルデッドバンドの影響を最小化
するために、HST コントローラまたはオペレータ入力装置に、ニュートラルデッドバンドの一部を相殺
するためのパルス電流を組み込むことを推奨します。
コントロールスプールのニュートラル位置は、サーボピストンアセンブリの両端に予圧を提供します。
コントロール入力信号が失われたり取り除かれたりした場合、またはチャージ圧力が失われた場合は、
20 BC152886482765ja-001207 • October 2020
バネ荷重の加わったサーボピストンは自動的にポンプをニュートラル位置に戻します。
"0"
-b -a
ba
100 %
100 %
Displacement
Current mA
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
コントロール入力信号条件､ EDC 089/100
ポンプ容量とコントロール電流
EDC コントロール電流
電圧
ポンプをストロークするための最小電流
ピン接続 任意の順番
*
工場テスト電流値。車両の移動やアプリケーション作動のためには より高い値またはより低い値が必要な場合が
あります。
12 V
DC
*
a
640 mA 330 mA
24 V
DC
b 1640 mA 820 mA
コントロールソレノイドデータ
説明
最大電流
公称コイル抵抗
@ 20 °C [68 °F] 3.66 Ω 14.20 Ω
@ 80 °C [176 °F] 4.52 Ω 17.52 Ω
インダクタンス
PWM 信号周波数 範囲
*
推奨
IP 等級
IEC 60 529 IP 67
DIN 40 050、part9 IP 69K (相手側コネクタ付)
コネクタの色 黒
*
PWM 信号は最適な制御性能のために必要。
12 V 24 V
1800 mA 920 mA
33 mH 140 mH
70 – 200 Hz
100 Hz
ポンプ出力流量方向
軸回転
コイル通電側
ポート A
*
ポート B
サーボポート加圧ポート
*
コイルの場所は外形図を参照してください。
時計回り(CW) 反時計回り(CCW)
C1 C2 C1 C2
out in in out
in out out in
M4 M5 M4 M5
BC152886482765ja-001207 • October 2020 21
2
1
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
コネクタ
コネクタ
説明 数量 注文データ
相手側コネクタ
ウェッジロック
ソケット接触子 (16–18 AWG)
相手側コネクタキット
コントロール応答
H1P ポンプ制御は、アプリケーションの要求に対して斜板の応答性が合うように、任意の通路オリフィ
スを利用できます (電気系統不具合時等)。
ポンプ出力流量が ゼロからフル流量（加速）またはフル流量からゼロ（減速）に変わるのに必要な時
間は、主にスプール形状、オリフィスそしてチャージ圧に依存します。
斜板応答は、それぞれのフレームサイズに対しての斜板応答時間表を参照してください。望ましい応答
を得るため、適切なオリフィスが選択されているかテストを実施して下さい。以下の条件での代表的な
応答時間：
DEUTSCH､ 2
ピン
1 DEUTSCH DT06-2S
1 DEUTSCH W2S
2 DEUTSCH 0462-201-16141
1 K29657
Δ p = 250 bar [3626 psi]
チャージ圧力 = 20 bar [290 psi]
粘度および温度 = 30 mm²/s [141 SUS] および 50 °C [122 °F]
回転数 = 1800 min-1 (rpm)
応答時間、EDC 089/100
ストローク方向
ニュートラルからフル流量
フル流量からニュートラル
0.8 mm [0.03 in] オリフィス1.3 mm [0.05 in] オリフィスオリフィスなし
3.8 s 1.8 s 1.0 s
2.2 s 1.0 s 0.6 s
22 BC152886482765ja-001207 • October 2020
"0"
Lever rotation
"A"
Displacement
100 %
a
-a
100 %
"B"
-b
-d
b
c
d
-c
P301 752
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
マニュアル容量コントロール(MDC)
マニュアル容量コントロール (MDC) は回転するコントロール入力軸の上にハンドルが取付けられます。
この軸はフィードバックリンクに偏心して接続されています。リンクは一方の端がコントロールスプー
ルに接続されています。このリンクの他方の端は、ポンプの斜板に接続されています。
この設計により、バネなしで移動フィードバック機構を実現できます。この軸を回転させると、スプー
ルの移動により、油圧をポンプの複動式サーボピストンの片側に導きます。
サーボピストン働く差圧が、斜板を回転させ、ポンプの容量を変化させます。同時に斜板の移動がコン
トロールスプールにフィードバックされ、コントロールバルブの軸回転と斜板傾転を釣り合わせます。
MDC はゼロ流量と最大容量の間で両方向へポンプ容量を変化させます。
コンタミネーションなどの環境によっては、コントロールスプールが固着し、ポンプがある容量で停止
することがあります。
CCO オプション付き MDC の場合、コイルに通電するとブレーキポート (X7) がチャージ圧を提供し、ブ
レーキリリースなどの静的機能をアクティブにします。X7 ポートは、継続的なオイル消費には使用し
ないでください。
MDC はコントロール軸アッセイとコントロールブロック間で、静的 O リングによってシールされてい
ます。軸は低摩擦の特殊な O リングによってシールされています。この特殊な O リングは特殊リップ
シールによって埃、水、活性の高い流体や気体から保護されています。
マニュアル容量コントロール ポンプ容量とコントロールレバー回転
B 側のデッドバンド: a = 3° ±1°
最大ポンプストローク: b = 30° +2/-1°
顧客にて必要なストップエンド: c = 36° ±3°
内部のストップエンド: d = 40°
BC152886482765ja-001207 • October 2020 23
C
C
CCW
CW
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
MDC 動作
MDC は、機械的な作動での誤差を克服するために必要な機械的不感帯を提供します。MDC は不適切な
位置にハンドルが回せないように内部にストッパーがあります。
MDC は、MDC 入力軸をニュートラル位置に戻すためにのみ、適切な永続復帰モーメントを提供します。
これは、ワイヤーケーブルとコントロールの間の機械的な接続に、あそびを与えるために必要です。
注意
高ケース圧力は、過剰損耗の原因となることがあり、コントロールがニュートラル位置ではないことを
NSS に表示させることがあります。さらに、5bar を超えるケース圧力の場合、十分な復帰モーメントが
無くなる可能性があります。
MDC は最大ケース圧力 5bar と定格ケース圧力 3bar に対して設計されています。
•
お客様は、ワイヤーケーブルの設定範囲を制限するため、サポート等を設置し、MDC の過負荷を防
止する必要があります。
•
お客様は独自のハンドル設計を適用できますが、ハンドルとコントロール軸の間のしっかりとした
クランプ接続に十分に注意し、コントロール軸の過負荷を避けるようにしてください。
•
お客様は、タンデムユニットの 2 つの MDC を、パイロットコントロールから 2 番目のコントロー
ルに作動力が伝達されるように接続することができます。リンク機構の運動により、いずれのコン
トロールシャフトにも過負荷トルクが発生しないようにする必要があります。
注意
入力軸部の内部バネ力を使用することは、顧客の接続リンク系統をニュートラルに戻すために適切な方
法ではなく、またはワイヤーケーブルやジョイスティックを強制的にニュートラル位置に戻すために適
切な方法ではありません。これは、軸に働くトルクが絶対に 20 N•m を超えない場合を除き、ワイヤー
ケーブルストロークの制限には利用できません。
MDC 軸回転
*
ポンプ軸回転 時計回り(CW) 反時計回り(CCW)
MDC 軸回転
ポート A
ポート B
加圧側サーボポート
*
軸側から見た場合
CW CCW CW CCW
in (low) out (high) out (high) in (low)
out (high) in (low) in (low) out (high)
M5 M4 M5 M4
24 BC152886482765ja-001207 • October 2020
C
テクニカルインフォメーション
コントロールオプション
H1P 089/100 アキシャルピストン シングルポンプ
MDC トルク
説明 値
最大容量へハンドルを動かすのに必要なトルク
所定の容量にハンドルを保持するために必要なトルク
最大許容入力トルク
1.4 N•m [12.39 lbf•in ]
0.6 N•m [5.31 lbf•in]
20 N•m [177 lbf•in]
注意
システムの容量効率は、入力コマンドの開始と終了に影響します。
コントロール応答
H1P ポンプ制御は、アプリケーションの要求に対して斜板の応答性が合うように、任意の通路オリフィ
スを利用できます (電気系統不具合時等)。
ポンプ出力流量が ゼロからフル流量（加速）またはフル流量からゼロ（減速）に変わるのに必要な時
間は、主にスプール形状、オリフィスそしてチャージ圧に依存します。
斜板応答は、それぞれのフレームサイズに対しての斜板応答時間表を参照してください。望ましい応答
を得るため、適切なオリフィスが選択されているかテストを実施して下さい。以下の条件での代表的な
応答時間：
Δ p = 250 bar [3626 psi]
チャージ圧力 = 20 bar [290 psi]
粘度および温度 = 30 mm²/s [141 SUS] および 50 °C [122 °F]
回転数 = 1800 min-1 (rpm)
応答時間､ MDC 089/100
コード
C3
C6
C7
D1
D2
D3
D4
オリフィスの種類（mm） ストローク方向
タンク（A
+B）
1 – – 1.7 s 1.5 s
1.3 – – 1.1 s 1.0 s
0.8 1 – 3.1 s 2.4 s
0.8 1.3 – 2.8 s 2.2 s
1 1.3 – 2.0 s 1.6 s
1 1.3 1.3 2.4 s 1.9 s
P A/B
オリフィスなし
ニュートラルからフル流量 フル流量からニュートラル
0.5 s 0.6 s
詳細データにつきましては、弊社までお問い合わせください。
BC152886482765ja-001207 • October 2020 25
P005 702
M14
M5
M4
M3
2
1
テクニカルインフォメーション
コントロールオプション
H1P 089/100 アキシャルピストン シングルポンプ
ニュートラルスタートスイッチ(NSS)
ニュートラルスタートスイッチ (NSS) には、コントロールがニュートラルかどうかを示す信号を提供す
る電気スイッチが含まれています。ニュートラルの信号は通常はクローズドです(NC)。
ニュートラルスタートスイッチの回路図
ニュートラルスタートスイッチデータ
スイッチ時の最大連続電流
スイッチなしの最大連続電流
最大電圧
IP 保護等級
8.4 A
20 A
36 V
DC
IP67 / IP69K with mating connector
コネクタ
コネクタ
説明
相手側コネクタ
ウェッジロック
ソケット接触子 (16–18 AWG)
相手側コネクタキット
DEUTSCH､ 2
ピン
数量 注文データ
1 DEUTSCH DT06-2S
1 DEUTSCH W2S
2 DEUTSCH 0462-201-16141
1 K29657
ケースゲージポート M14
コントロールをユニットの下部に設置し、コントロールから残留するコンタミネーションを取り除くた
め、このドレンポートを使用してください。
レバー
MDC コントロールはレバー付が利用可能です。
26 BC152886482765ja-001207 • October 2020
P003 193
P003 189
C2C1
F00A
M14
T PF00B
100 %
“0“
100 %
Voltage V
DC
Displacement
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
3 ポジションコントロール (FNR)
3 位置の FNR コントロールオプション A9（12 V）および B1（24 V）は、ポンプをフルストローク位置
に切り替える電気入力信号を使用します。実用的な 125μm スクリーンフィルタがコントロールスプー
ルの直前にある供給ラインに置かれています。
コンタミネーションなど環境によっては、コントロールスプールが固着し、ポンプがある容量で停止す
ることがあります。
3
ポジションロール
(FNR
）
FNR
油圧回路図
ポンプ容量と電気信号
FNR 制御電流
電圧
ポンプをストロークするための最小電流
ピン接続 任意の順番
12 V
DC
750 mA 380 mA
24 V
DC
BC152886482765ja-001207 • October 2020 27
2
1
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
FNR ソレノイドデータ
ソレノイドデータ
電圧
最小供給電圧
最大供給電圧 (連続)
双方向ダイオード遮断電圧
最大電流
20℃での公称コイル抵抗
PWM 範囲
PWM 周波数 (推奨)
*
PWM 信号は最適な制御性能のために必要。
電気保護 標準 等級
IP 等級
*
IEC 60 529 IP 67
DIN 40 050、part9 IP 69K (相手側コネクタ付)
12 V
9.5 V
14.6 V
28 V
DC
DC
DC
DC
24 V
19 V
29 V
53 V
DC
DC
DC
DC
1050 mA 500 mA
8.4 Ω 34.5 Ω
70 – 200 Hz
100 Hz
ポンプ出力流量方向
軸回転方向
コイル通電側
*
ポート A
ポート B
サーボポート加圧ポート
*
コイルの場所は外形図を参照してください。
コネクタ
コネクタ
説明
相手側コネクタ
ウェッジロック
ソケット接触子 (16–18 AWG)
相手側コネクタキット
DEUTSCH､ 2
ピン
時計回り(CW) 反時計回り(CCW)
C1 C2 C1 C2
in out out in
out in in out
M5 M4 M5 M4
数量 注文データ
1 DEUTSCH DT06-2S
1 DEUTSCH W2S
2 DEUTSCH 0462-201-16141
1 K29657
28 BC152886482765ja-001207 • October 2020
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
コントロール応答
H1P ポンプ制御は、アプリケーションの要求に対して斜板の応答性が合うように、任意の通路オリフィ
スを利用できます (電気系統不具合時等)。
ポンプ出力流量が ゼロからフル流量（加速）またはフル流量からゼロ（減速）に変わるのに必要な時
間は、主にスプール形状、オリフィスそしてチャージ圧に依存します。
斜板応答は、それぞれのフレームサイズに対しての斜板応答時間表を参照してください。望ましい応答
を得るため、適切なオリフィスが選択されているかテストを実施して下さい。以下の条件での代表的な
応答時間：
Δ p = 250 bar [3626 psi]
チャージ圧力 = 20 bar [290 psi]
粘度および温度 = 30 mm²/s [141 SUS] および 50 °C [122 °F]
回転数 = 1800 min-1 (rpm)
応答時間､ FNR 089/100
ストローク方向
ニュートラルからフル流量
フル流量からニュートラル
0.8 [0.03] オリフィス 1.3 [0.05] オリフィス オリフィスなし
3.7 s 1.7 s 1.1 s
3.0 s 1.3 s 0.6 s
BC152886482765ja-001207 • October 2020 29
P003 192
P003 188
C2C1
F00A
M14
T PF00B
"0"
Signal current (mA)
a b c
abc
Displacement
100 %
100 %
p = 300 bar
p = 300 bar
p = 0 bar
p = 0 bar
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
ノンフィードバック電気比例コントロール (NFPE)
ノンフィードバック電気比例（NFPE）コントロールは、電気的オートモーティブコントロールであり、
ポンプのサーボシリンダの片側にチャージ圧力を送り込むため、電気入力信号により 2 つのソレノイド
の 1 つを作動させます。NFPE コントロールは機械的なフィードバック機構を持ちません。
実用的な 170μm スクリーンフィルタがコントロールポーティングスプールの直前にある供給ラインに
置かれています。
コンタミネーションなどの環境によっては、コントロールスプールが固着し、ポンプがある容量で停止
することがあります。
ノンフィードバック比例電気コントロール
NFPE
の回路図
制御信号要件､ NFPE 089/100
ポンプ容量はソレノイド信号電流に比例しますが、ポンプ入力速度とシステム圧力にも依存します。こ
の特性は、システム圧力が増加するにつれてポンプ斜板角度を減らすことで、動力制限機能としても働
きます。
一般的な応答特性を、次のグラフに示します。
ポンプ変位対入力信号
30 BC152886482765ja-001207 • October 2020
2
1
テクニカルインフォメーション
コントロールオプション
H1P 089/100 アキシャルピストン シングルポンプ
コントロール電流の要件
*
電圧
12 V
DC
24 V
DC
*
工場テスト電流値。車両の移動やアプリケーション作動のためにはより高い値またはより低い値が必要な場合があ
ります。
a b c
694 mA 1168 mA 1540 mA
347 mA 600 mA 770 mA
ピン構成
任意の順番
コントロールソレノイドデータ
説明
最大電流
公称コイル抵抗
@ 20 °C [68 °F] 3.66 Ω 14.20 Ω
@ 80 °C [176 °F] 4.52 Ω 17.52 Ω
インダクタンス
PWM 信号周波数 範囲
*
推奨
IP 等級
IEC 60 529 IP 67
DIN 40 050、part9 IP 69K (相手側コネクタ付)
コネクタの色 黒
*
PWM 信号は最適な制御性能のために必要。
12 V 24 V
1800 mA 920 mA
33 mH 140 mH
70 – 200 Hz
100 Hz
ポンプ出力流量方向
軸回転方向
コイル通電側
*
ポート A
ポート B
サーボポート加圧ポート
*
コイルの場所は外形図を参照してください。
時計回り(CW) 反時計回り(CCW)
C1 C2 C1 C2
in out out in
out in in out
M5 M4 M5 M4
コネクタ
コネクタ
説明
相手側コネクタ
ウェッジロック
ソケット接触子 (16–18 AWG)
相手側コネクタキット
DEUTSCH､ 2
ピン
数量 注文データ
1 DEUTSCH DT06-2S
1 DEUTSCH W2S
2 DEUTSCH 0462-201-16141
1 K29657
コントロール応答
H1P ポンプ制御は、アプリケーションの要求に対して斜板の応答性が合うように、任意の通路オリフィ
スを利用できます (電気系統不具合時等)。
ポンプ出力流量が ゼロからフル流量（加速）またはフル流量からゼロ（減速）に変わるのに必要な時
間は、主にスプール形状、オリフィスそしてチャージ圧に依存します。
BC152886482765ja-001207 • October 2020 31
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
斜板応答は、それぞれのフレームサイズに対しての斜板応答時間表を参照してください。望ましい応答
を得るため、適切なオリフィスが選択されているかテストを実施して下さい。以下の条件での代表的な
応答時間：
Δ p = 250 bar [3626 psi]
チャージ圧力 = 20 bar [290 psi]
粘度および温度 = 30 mm²/s [141 SUS] および 50 °C [122 °F]
回転数 = 1800 min-1 (rpm)
応答時間､ NFPE 089/100
ストローク方向 0.8 mm [0.03 in] オリフィス1.3 mm [0.05 in] オリフィス2.3 mm [0.09 in] オリフィ
ニュートラルからフル流量
フル流量からニュートラル
4.3 s 1.9 s 0.8 s
2.6 s 1.1 s 0.5 s
ス
32 BC152886482765ja-001207 • October 2020
P003 544
CAN PPC PSC PPU
CC2
CC1
WARRANTY VOID IF REMOVED
CC3
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
オートモーティブコントロール(AC)
H1 A オートモーティブ C コントロール（AC）は、ポンプに組み込まれた一体型マイクロコントローラ
付の電子 NFPE コントロールです。このマイクロコントローラは、全シングルパス プロペルトランスミ
ッションに対して柔軟で調整可能な制御性能を高めます。これは固定容量と可変容量油圧モータを組み
合わせて使用できます。プリインストールされたアプリケーションソフトウェアと、簡単に変更可能な
制御パラメータによって、顧客の個別要件に合わせた車両の運転動作を調整することが可能です。
H1 オートモーティブコントロールは次の 2 つのシステムに分けられます。
AC-1
•
AC-2
•
AC-2 は AC-1 の拡張型で、斜板制御と流量制限のような機能を、内蔵されたポンプの斜板角度センサと
ソフトウェアで制御します。
モードの種類
アプリケーションソフトウェアは、モード種類として定義された個別に使用できる 3 つの異なるハイド
ロスタティックプロペル手法を提供します。
•
オートモーティブ負荷依存（トルク制御）運転モード。駆動力カーブの設定値はエンジン回転数で
す。
•
ノンオートモーティブ負荷非依存（回転数制御）運転モード。駆動力カーブの設定値は、エンジン
回転数とは無関係のジョイスティックや運転ペダル信号です。最適な性能は、AC-2 斜板角度センサ
によって達成されます。
•
クリープ-オートモーティブ負荷依存（トルク制御）運転モード(オートモーティブ同様)。駆動力カ
ーブの設定値はエンジン回転数です。高エンジン回転数と低い車両速度の組み合わせが必要な場合
には、クリープ電位差計によって設定値を低減することができます。
基本機能
•
4 つの選択可能なシステムモード、スイッチで選択可能。
•
前後進運転方向に対して個別設定（4×2 カーブ）。
•
個別のポンプと油圧モータの各モードに対するプロファイリングとランピング
•
電気的な駆動ペダル接続
•
別の制御弁なしの電気的インチング機能
•
クリープモード電位差計
BC152886482765ja-001207 • October 2020 33
テクニカルインフォメーション
コントロールオプション
H1P 089/100 アキシャルピストン シングルポンプ
•
設定可能システムモードと方向変更
•
負荷依存のポンプ容量制御と内蔵斜板角度センサを搭載（AC-2）
•
ブレーキ圧力デフィート機能を含む油圧モータ容量制御
特性機能
•
移動時のエンジン速度の自動削減での ECO 燃料節約モード（クルーズ制御）
•
車両の一定速度駆動制御
•
車両の速度制限
•
ダイナミックブレーキライト、自動パークブレーキ、リバースブザー、ステータス LED 出力
•
車両速度制御出力機能。
•
予測可能な性能のための温度補償
•
車両制御システムとの情報交換のための高度な CAN J1939 インターフェイス
保護と安全性機能
•
エンジン回転数チェック、バッテリーチェック、FNR においてニュートラルであるなど、安全性制
御された車両始動保護。
•
オペレータ存在検出
•
油圧システム過熱と低温保護
•
油圧モータ過速度保護
•
SAE J1472 / EN500-4 を満たすローラーアプリケーション用のパークブレーキテストモード。
•
SIL2 準拠
エンジン制御と保護
•
CAN J1939 エンジンインターフェイス
•
安全性制御監視機能付きのドライブペダルによるエンジン速度
•
エンジンアンチインストール保護
•
インチング中のエンジン過速度保護
•
エンジン速度依存リターダ制御
•
エンジンコールドスタート保護
インストール機能
•
ヒステリシス補償のための工場出荷時較正。
•
工場での開始電流調整
•
プリインストールされたアプリケーションソフトウェアとパラメータファイル
詳細については、H1
ください。
シングルポンプのオートモーティブコントロール
、BC152986482596 を参照して
34 BC152886482765ja-001207 • October 2020
P301 441
PT
F00B
M14
C1 C2
F00A
P301 442
W
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション

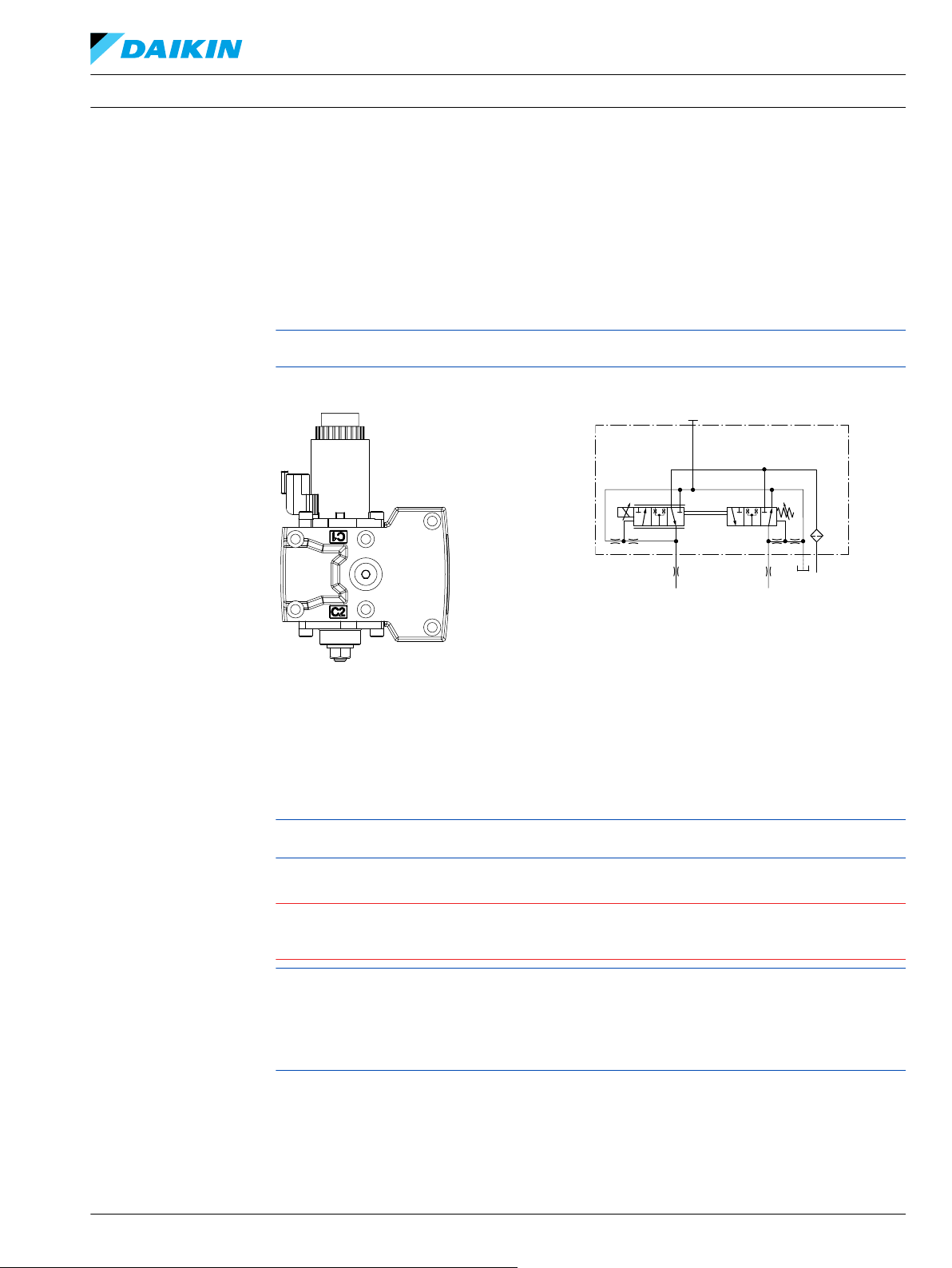

ファンドライブコントロール (FDC)
ファンドライブコントロール (FDC) は、電気入力信号で比例ソレノイド作動させ、ポンプサーボシリン
ダの片側にチャージ減圧力を送り込むノンフィードバックコントロールです。単一の比例ソレノイド
が、正/逆方向にポンプ容量を制御するために使用されます。
電気入力信号が存在しない場合には、最大の正方向ポンプ容量になるように、制御スプールにバネ力が
作用します。スプールに働くバネ力に基づいて、右入力回転ポンプの初期設定の流量はポート B から吐
出、左回転ポンプの流量はポート A から吐出されます。
コンタミネーションなどの環境によっては、コントロールスプールが固着し、ポンプがある容量で停止
することがあります。
FDC
コントロール
FDC
回路図
ポンプは最も遅い応答と最大のシステム安定性を提供するために、0.8mm の制御オリフィスで構成さ
れなければなりません。さらに、圧力リミッタ (PL) 弁は、(正/逆) 両方向で、最大ファントリム速度を制
限するために使用されます。
FDC 付きの H1 ポンプは、150bar [2175 psi]の公称圧力リミッタ設定で工場出荷されます。ファンがシ
ステム冷却に必要なファン速度を満たすためには、PL は再調整が必要です。HPRV 設定は PL 設定より
も必ず最低 30bar [435 psi]高い必要があります。
油圧ファンドライブシステムのサイズと構成決定に必要な情報は、
ン
AB152886482265 をご覧ください。
油圧ファンドライブ設計ガイドライ
警告
他のシステムでの使用は、機械やその要素の予期せぬ動きに繋がることがあります。制御への入力信号
が喪失すると、ポンプの流量が最大になります。
FDC はファンドライブシステム専用です。
FDC コントロールの安全装置機能により、ポンプはポンプ制御への入力信号とディーゼルエンジンが同
時にオフになった場合、最大変位までストロークします。この状況では、低ループ事象が発生し、ポン
プが損傷する可能性があります。したがって、エンジンの電源をオフにしている間は、ポンプ制御器へ
の入力信号を有効にしておくことを強く推奨します。
詳細情報につきましては、 弊社 までお問い合わせください。
BC152886482765ja-001207 • October 2020 35
100%
100%
Displacement
0
Signal current (mA(DC
Avg
))
Max. current
N
a
b
∆
p = 0 bar
∆
p = 0 bar
∆
p = 300 bar
Reverse
Forward
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション

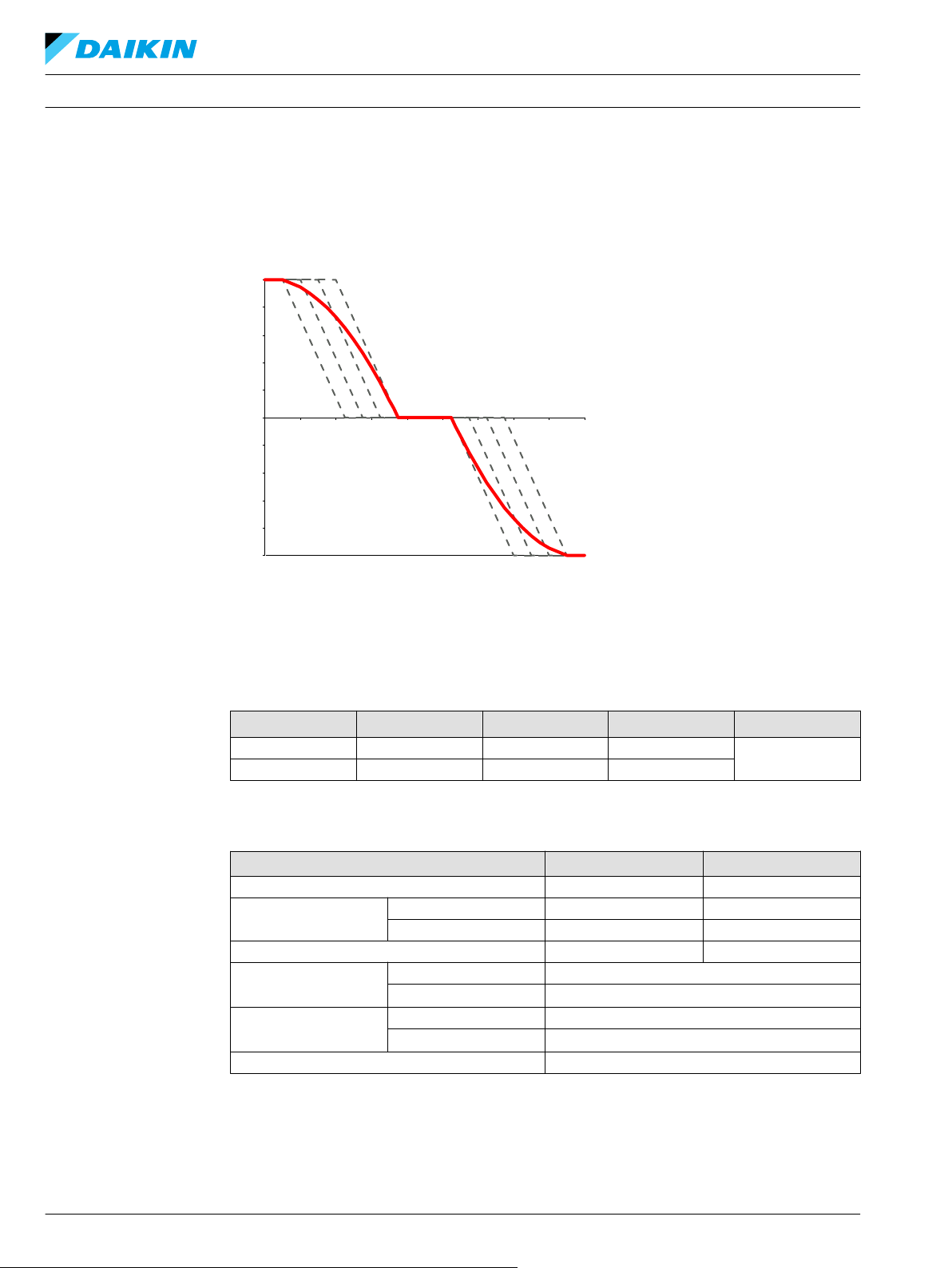

制御信号要件､ FDC 089/100
ポンプ容量はソレノイド信号電流に比例しますが、ポンプ入力速度とシステム圧力にも依存します。こ
の特性は、システム圧力が増加するにつれてポンプ斜板角度を減らすことで、動力制限機能としても働
きます。一般的な応答特性を、次のグラフに示します。
a – 正方向しきい値
b – 逆方向しきい値
N – ニュートラルオーバーライド電流
コントロール電流の要件
*
電圧
12 V
DC
24 V
DC
*
ファン動作のための工場テスト電流は高いまたは低い値が予想されます。
a N b
780 mA 1100 mA 1300 mA
400 mA 550 mA 680 mA
ピン構成
任意の順番
コントロールソレノイドデータ
説明
最大電流
公称コイル抵抗
@ 20 °C [68 °F] 3.66 Ω 14.20 Ω
@ 80 °C [176 °F] 4.52 Ω 17.52 Ω
インダクタンス
PWM 信号周波数 範囲
*
推奨
IP 等級
IEC 60 529 IP 67
DIN 40 050、part9 IP 69K (相手側コネクタ付)
コネクタの色 黒
*
PWM 信号は最適な制御性能のために必要。
12 V 24 V
1800 mA 920 mA
33 mH 140 mH
70 – 200 Hz
100 Hz
36 BC152886482765ja-001207 • October 2020
W
2
1
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
ポンプ出力流量方向
ポンプ出力流量方向 vs. 制御信号
軸回転 右回り 左回り
制御論理
ポート A
ポート B
サーボポート加圧ポート
警告
制御への入力信号が喪失すると、ポンプの流量が最大になります。
コネクタ
コネクタ
DEUTSCH､ 2
12 V 0-780 mA 1100 mA 1300-1800 mA 0-780 mA 1100 mA 1300-1800 mA
24 V 0-400 mA 550 mA 680-920 mA 0-400 mA 550 mA 680-920 mA
in
out
M5 n/a M4 M5 n/a M4
フローな
し
フローな
し
ピン
out out
in in
フローな
し
フローな
し
in
out
説明
相手側コネクタ
ウェッジロック
ソケット接触子 (16–18 AWG)
相手側コネクタキット
数量 注文データ
1 DEUTSCH DT06-2S
1 DEUTSCH W2S
2 DEUTSCH 0462-201-16141
1 K29657
コントロール応答
H1P ポンプ制御は、アプリケーションの要求に対して斜板の応答性が合うように、任意の通路オリフィ
スを利用できます (電気系統不具合時等)。
ポンプ出力流量が ゼロからフル流量（加速）またはフル流量からゼロ（減速）に変わるのに必要な時
間は、主にスプール形状、オリフィスそしてチャージ圧に依存します。
斜板応答は、それぞれのフレームサイズに対しての斜板応答時間表を参照してください。望ましい応答
を得るため、適切なオリフィスが選択されているかテストを実施して下さい。以下の条件での代表的な
応答時間：
Δ p = 250 bar [3626 psi]
チャージ圧力 = 20 bar [290 psi]
粘度および温度 = 30 mm²/s [141 SUS] および 50 °C [122 °F]
回転数 = 1800 min-1 (rpm)
FDC 応答時間 089/100
ストローク方向
フル流量からニュートラル
フル正方向フローからフル逆方向フロー
0.8 mm [0.03 in] オリフィス
3.9 s
5.6 s
BC152886482765ja-001207 • October 2020 37
P003 204
PTF00B
M14
C2
C1
F00A
W
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション

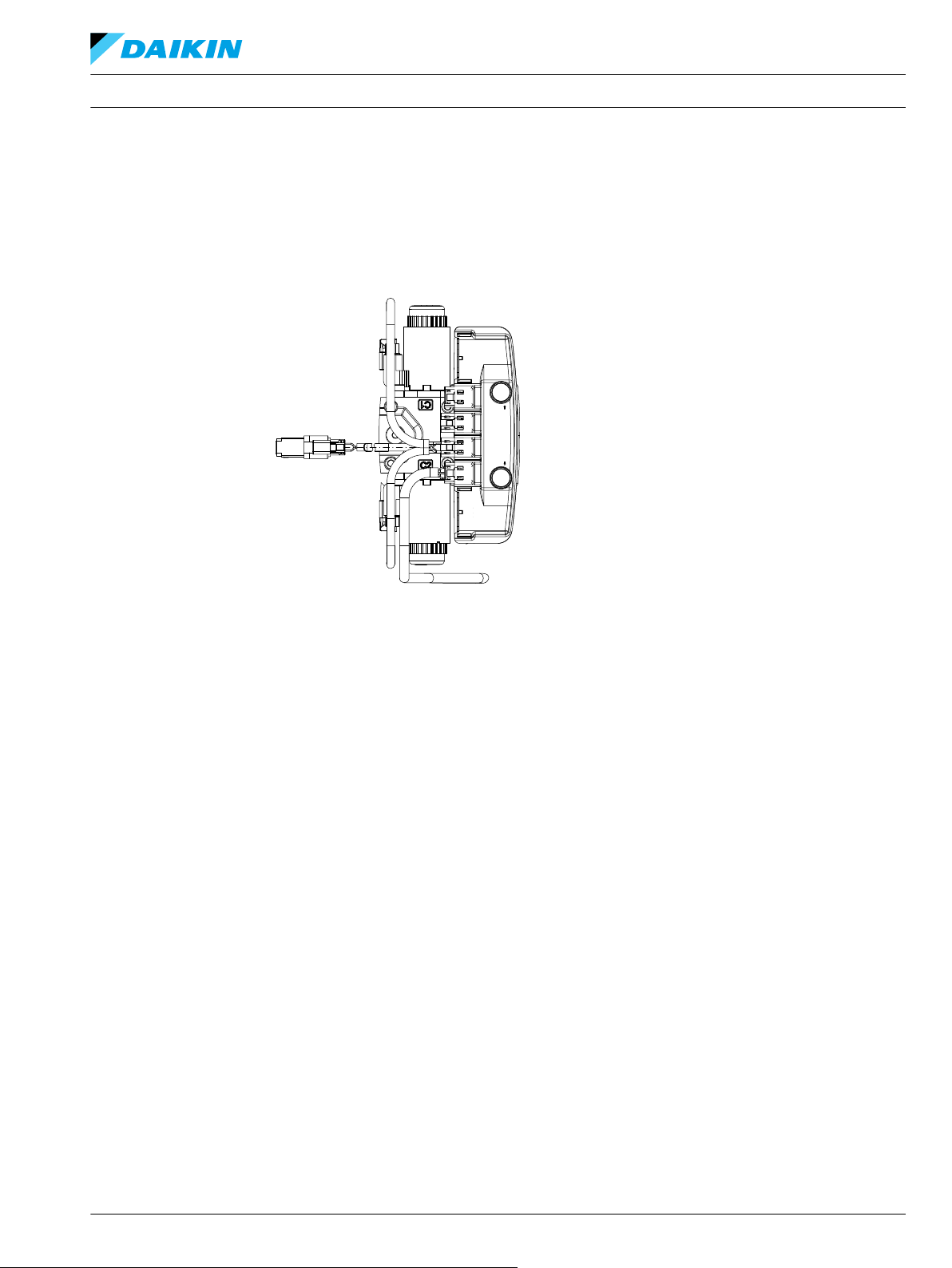

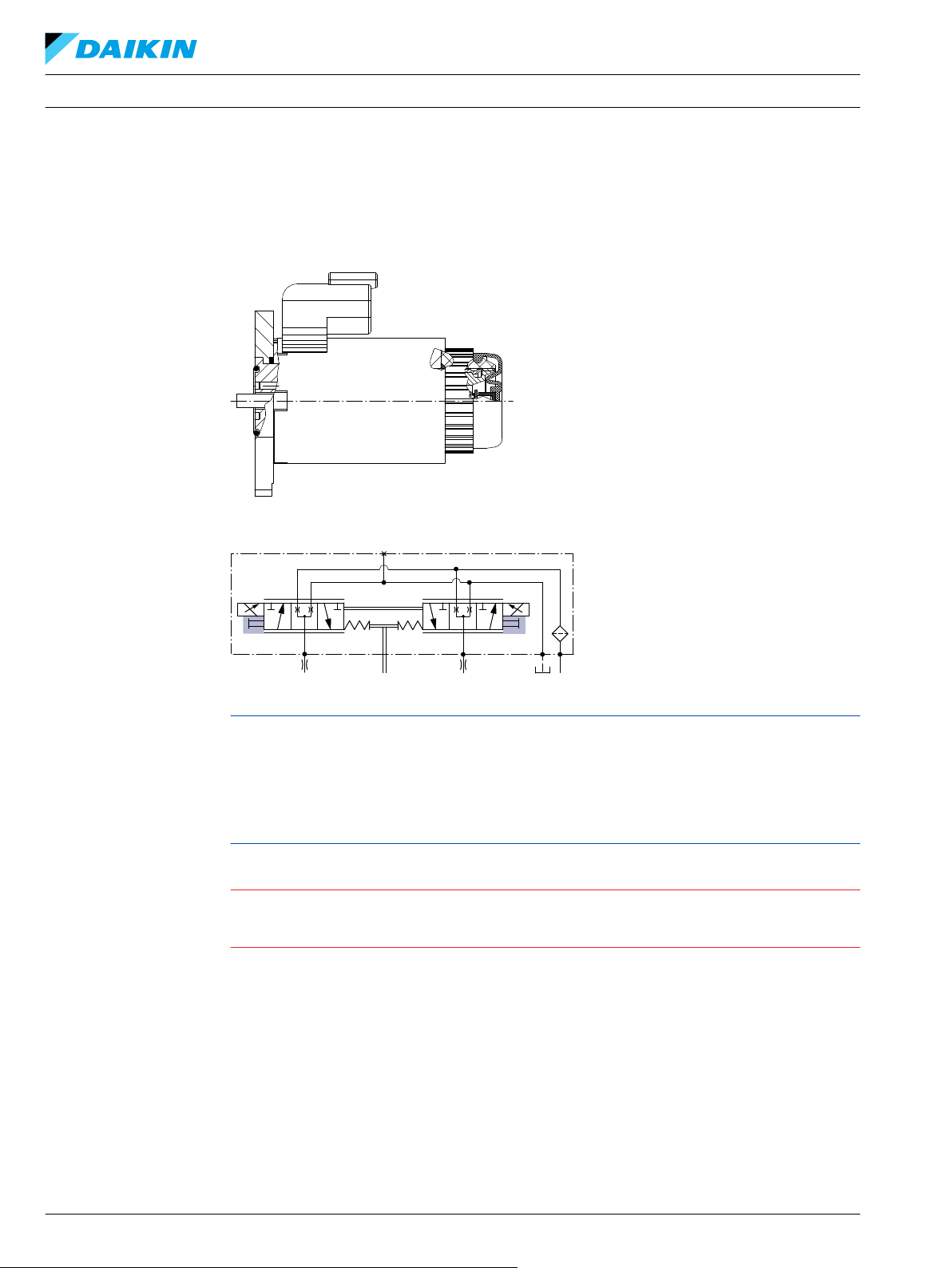

マニュアルオーバーライド (MOR)
すべてのコントロールは、診断を補助するためコントロールの一時的な作動確認用として、標準または
オプションでマニュアルオーバーライド (MOR) を利用できます。
コントロール、マニュアルオーバーライドあり
MOR
の回路図（
EDC
コントロールを示す）
斜板からのフィードバック機構。
MOR ブランジャーは 4mm の直径で、手動で押してください。ブランジャーを押すことで、制御スプー
ルが機械的に移動し、ポンプがストロークを開始することを可能にします。MOR によりポンプがフル
ストローク応答をすることを前もって確認できます。
MOR ブランジャーのシールには O リングが使われていて、ブランジャーの初期起動には 45N の力を要
します。その後の作動は一般的には、MOR ブランジャーにかける必要な力はより小さくなります。
MOR 作動によるポンプの比例制御は期待できません。
警告
意図しない MOR 操作により、ポンプがストローク方向に動くことがあります; 例: 車両が地面から持ち
上げられている。
MOR 機能を使用する場合は必ず車両や機器が安全な状態にあることが必要です。
ソレノイドと流量の方向の関係については、コントロールフローの表を参照ください。
38 BC152886482765ja-001207 • October 2020
-18° -13° -8°
100%
90%
80%
70%
60%
50%
40%
30%
20%
10%
0%
Swashplate angle
Sensor output, % of supply voltage
-3° 0° 2° 7° 12° 17°
W
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
EDC コントロール向け斜板角度センサ
角度センサは、その用途とニュートラル位置からの傾転方向に対し行った較正に基づき精度良く斜板位
置を検出します。センサは、少なくとも順方向、逆方向、ニュートラル（FNR）での検出に使用できま
す。
センサはホール効果技術で作動します。適用される技術はチップ面に平行な磁場方向の測定に基づいて
います。この磁場方向は出力時の圧力信号に変換されます。
非線形動作の高度な較正によりポンプの斜板角度がより正確に較正されます。4 ピン DEUTSCH コネク
タはセンサケースに含まれます。斜板角度センサは、12 V と 24 V のすべての EDC コントロールで利用
可能です。
斜板角度
vs
出力供給電圧
警告
センサに近接する強力な磁場はセンサ信号に影響することがあるため、回避が必要です。
角度センサを安全機能に使用する場合は、弊社担当者にお問い合わせください。
斜板角度センサパラメータ (EDC)
パラメータ
供給電圧範囲
保護電圧
ポンプのニュートラル出力（供給圧力の%）
作動範囲（斜板角度）
要求電流
出力電流信号
作動温度
電気保護 標準 等級
IP 定格
EMC イミュニティ
BC152886482765ja-001207 • October 2020 39
最低 標準値 最大
4.5 V
DC
– – 18 V
5 V
DC
5.5 V
DC
DC
– 50% –
–18° – 18°
– – 30 mA
– 9 mA 11 mA
–40 °C 80 °C 115 °C
IEC 60 529 IP 67
DIN 40 050、part9 IP 69K (相手側コネクタ付き)
ISO 11452-2 100 V/m
2
3
4
1
ECU
Supply
Signal
GND
GND
OUT
VCC
100 nF
20 kΩ
100 nF
テクニカルインフォメーション
コントロールオプション
H1P 089/100 アキシャルピストン シングルポンプ
ソフトウェア内のセンサ出力較正は必須です。ソフトウェアの車両ニュートラルしきい値（±0.5°）は車
両によって異なり、 システム温度、システム圧力、軸回転数などの多様な条件を考慮する必要がありま
す。
安全性機能： センサが失敗（無効な信号が 10%未満または供給電圧 90%超）した場合、ドライバーが
完全制御できるようにするため、または機械的なブレーキが有効になるように ECU が診断モードと制
限モードになるようにする必要があります。センサに近接する強力な磁場はセンサ信号に影響すること
があるため、回避が必要です。
H1P 斜板角度センサコネクタ
コネクタ
1
2
3
4
説明 数量 注文番号
相手側コネクタ
ウェッジロック
ソケット接触子
ブラインドソケット
弊社相手側コネクタキット
DEUTSCH、4
アース接地 (GND)
未接続
出力信号 1 (SIG 1)
供給電圧 (V+)
ピン
1 DEUTSCH DTM06-4S-E004
1 DEUTSCH WM-4S
4 DEUTSCH 0462-201-2031
1 DEUTSCH 0413-204-2005
1 11212713
ECU とのインターフェイス (EDC)
とのインターフェイス回路図
ECU
40 BC152886482765ja-001207 • October 2020
P301 750
-25° -20° -15° -10° -5° 0° 5° 10° 15° 20° 25°
5
4.5
4
3.5
3
2.5
2
1.5
1
0.5
0
Swashplate angle
Output voltage (V)
1
2
(cm )
3
V =
tan
α • V
tan 18°
(l/min)
Q =
V • n • h
vol
1000
テクニカルインフォメーション H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
NFPE および AC2 コントロール向け斜板角度センサ
角度センサは、ゼロ位置からの斜板角度位置と回転方向を検出します。斜板角度センサは AMR センシ
ング技術 (異方性磁気抵抗技術) で作動します。飽和磁場では、特定方向からの磁界の強さに応じて磁気
抵抗値が変化します。
出力信号は、検出範囲内のさまざまな磁石位置に対して線形出力電圧を与えます。
斜板角度の特性
体積損失は、ポンプの最大容量、実際の容量、回転速度、デルタ圧力、粘度、温度に依存します。
斜板角度
1.
2.
容量は以下で計算できます：
BC152886482765ja-001207 • October 2020 41
vs.
出力電圧
信号 1 (公称)
信号 2 (冗長)
(50°C
で校正
)
対応フロー：
2
3
4
1
ECU
V+
Sig1
Sig2
Gnd
E3
340R 340R
Out 2
Out 1
VCC
VCC
Gnd
Gnd
340R340R
0.1uF
5.6 nF
5.6 nF
E2
E1
テクニカルインフォメーション
コントロールオプション
H1P 089/100 アキシャルピストン シングルポンプ
斜板角度センサパラメータ (NFPE/AC)
パラメータ 最小 通常 最大
供給電圧範囲
電源保護
供給電流
出力電流 (信号 1、2)
供給または GND へのショート回路出力電流
感度
動作範囲 (斜板角)
信号 1 と 2 の間の相関
1)
最大持続時間 2.5 秒、25°C
2)
信号 1 (公称) は信号 2 (冗長) よりも低い
2)
1)
4.75 V 5 V 5.25 V
– – 28 V
– 22 mA 25 mA
– 0.1 mA –
– – 7.5 mA
70.0 mV/deg 78.0 mV/deg 85.8 mV/deg
–18° 0° 18°
475 mV 500 mV 525 mV
H1P 斜板角度センサコネクタ (NFPE)
1
アース接地 (GND)
2
出力信号 2 (SIG 2) – セカンダリ (冗長)
3
出力信号 1 (SIG 1)
4
供給電圧 (V+)
説明 数量 注文番号
相手側コネクタ
ウェッジロック
ソケット接触子
ブラインドソケット
弊社相手側コネクタキット
1 DEUTSCH DTM06-4S-E004
1 DEUTSCH WM-4S
4 DEUTSCH 0462-201-2031
1 DEUTSCH 0413-204-2005
1 11212713
ECU とのインターフェイス (NFPE)
最小推奨負荷抵抗は 100 kΩ です。
42 BC152886482765ja-001207 • October 2020
P005 703
M14
X7
C
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
コントロールオプション
コントロールカットオフ弁 (CCO)
H1 ポンプはコントロールに内蔵されたオプションのコントロールカットオフ弁を提供します。すべて
の EDC、NFPE、MDC コントロールは CCO 弁で利用できます。この弁はコントロールへのチャージ圧
力をブロックし、ポンプの一次制御入力に関係なくサーボバネにより両方のポンプのストローク低下を
可能にします。
論理油圧ポート X7 も利用でき、これはブレーキ圧力解放のバネなど他の機構を制御するためにも利用
できます。X7 の圧力は、カットオフソレノイドで制御します。X7 ポートは必要ない場合、プラグされ
たままです。
ソレノイドの通常の (非通電) 状態は、チャージフローがコントロールに到達することを防止していま
す。同時に、コントロール経路と X7 論理ポートはポンプケースに接続され、排出されます。ポンプは
コントロール入力信号とは関係なく、ニュートラルに留まるかまたはニュートラルに戻ります。ニュー
トラルに戻る時間はオイル粘度、ポンプ回転数、斜板の角度、システム圧力に依存します。
ソレノイドが通電すると、チャージ流量と圧力は、ポンプコントロールに到達することが可能です。X7
論理ポートもチャージ圧力と流量に接続されます。
ソレノイド制御はコントロール圧をカットすることで、一次ポンプ制御とは無関係に優先制御すること
を目的としています。しかし CCO 弁の制御論理は、一次ポンプ制御信号も CCO 弁が非通電になるとき
には無効になるように維持することを推奨します。その他の制御論理条件も検討が必要になることがあ
ります。
CCO 弁は 12V または 24V ソレノイドが利用できます。
ユニットの応答時間はコントロールタイプと使用するコントロールオリフィスに依存します。
CCO
の模式図（
MDC
を示す）
MDC とのブレーキゲージポート
注意
CCO 機能の誤作動を避けるために､外部の消費流量にブレーキポートを使用することは推奨されません｡
BC152886482765ja-001207 • October 2020 43
2
1
2 1
テクニカルインフォメーション
コントロールオプション
H1P 089/100 アキシャルピストン シングルポンプ
CCO コネクタ (MDC)
コネクタ
説明 数量 注文データ
相手側コネクタ
ウェッジロック
ソケット接触子 (16–18 AWG)
相手側コネクタキット
DEUTSCH､ 2
ピン
1 DEUTSCH DT06-2S
1 DEUTSCH W2S
2 DEUTSCH 0462-201-16141
1 K29657
H1P CCO コネクタ (EDC､ NFPE)
コネクタ
説明
相手側コネクタ
ウェッジロック
ソケット接触子
弊社相手側コネクタキット
CCODEUTSCH、2
ピン、キーC付き
数量 注文番号
1 DEUTSCH DT06-2S-C015
1 DEUTSCH W2SC-P012
4 DEUTSCH 0462-201-16141
1 11212714
CCO ソレノイドデータ
公称供給電圧
供給電圧 最大値
最小値
双方向ダイオード遮断電圧
20°C での公称コイル抵抗
供給電流 最大値
最小値
PWM 周波数 範囲
優先
電気保護等級
12 V 24 V
14.6 V 29 V
9.5 V 19 V
28 V 53 V
10.7 Ω 41.7 Ω
850 mA 430 mA
580 mA 300 mA
50 – 200 Hz
100 Hz
IP67 / IP69K 相手側コネクタとで
CCO ソレノイドは、既知の油圧アプリケーションに共通する広範な環境温度を考慮して、上記の表の電
圧範囲内における電源電圧アプリケーション用に設計されています。閉ループ PWM 電流供給も適用で
き、電圧範囲を超えたり、周囲温度が異常に上昇したりする場合に役立ちます。
44 BC152886482765ja-001207 • October 2020
P003 266
テクニカルインフォメーション
コントロールオプション
最大容量調整
H1P 089/100 アキシャルピストン シングルポンプ
H1 ポンプはオプションとして工場出荷時に最大容量を調整する機構を持っています。ポンプの最大容
量は、正逆を個別に設定できるよう 2 つの調整ネジを使用して、機械的にサーボピストンの移動を制限
することで、50%容量まで低下することができます。
動作時での調整は油漏れの原因となります。遠くへ回収運搬する場合、調整ネジはネジ穴から完全に取
り外すことができます。
H1P089/100 (およその) 容量変化
パラメータ
変位リミッターネジの 1 回転
内部レンチサイズ
外部レンチサイズ
外部六角シールロックナット用のトルク
詳細については、H1
アキシャルピストンポンプ、サービスマニュアル、
ミッタ調整」の章をご覧ください。
サイズ 089 サイズ 100
9.3 cm3 [0.57 in3] 10.7 cm3 [0.65 in3]
5 mm
17 mm
48 N•m [424 lbf•in]
AX152886482551 の「容量リ
BC152886482765ja-001207 • October 2020 45
A
C
D
E
4
3
1
2
B
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ
H1P 089/100 入力軸 - オプション G1 (SAE C、14 歯)
1.
取付フランジ 127 – 4 ISO 3019-1 に準拠。表面塗装なし
2.
スプラインデータ: 14 歯､ 圧力角: 30°､ ピッチ: 12/24、Ø29.633 [1.167]; ANSI B92.1-1996、Class 6H に
準拠したフィレットルートサイドフィット
3.
カップリングがこの点から突出してはなりません。
4.
塗装なしのシャフト
寸法
A B C D
Ø31.14 ±0.08 [1.226
±0.003]
1)
定格トルクの最小アクティブスプライン長。
Ø26 ±0.13 [1.024
±0.005]
48.1 ±1.0 [1.894
±0.039]
1)
28.8 ±1.0 [1.134
±0.039]
E
7.94 ±0.8 [0.313
±0.03]
定格トルク
定格トルク 最大トルク
534 N•m [4720 lb•in] 816 N•m [7220 lb•in]
最大と定格トルク値の定義については、H1
アキシャルピストンポンプ基本情報
、BC152886483968、
「シャフトトルクの定格とスプラインの潤滑」の章をご覧ください。
46 BC152886482765ja-001207 • October 2020
A
C
D
E
4
3
1
2
B
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ
H1P 089/100 入力軸 - オプション G3 (SAE C､ 13 歯)
1.
取付フランジ 127 – 4 ISO 3019-1 に準拠。表面塗装なし
2.
スプラインデータ: 13 歯､ 圧力角: 30°､ ピッチ: 8/16、Ø41.275 [1.625]; ANSI B92.1-1996、クラス 5 に
準拠したフィレットルートサイドフィット
3.
カップリングがこの点から突出してはなりません。
4.
塗装なしのシャフト
寸法
A B C D
Ø44.4 ±0.09 [1.746
±0.004]
1)
定格トルクの最小アクティブスプライン長。
Ø36.4 ±0.25 [1.433
±0.01]
67.0 ±1.0 [2.638
±0.039]
1)
39.5 ±1.0 [1.555
±0.039]
E
8.05 ±0.8 [0.317
±0.03]
定格トルク
定格トルク 最大トルク
1442 N•m [12 800 lbf•in] 2206 N•m [19 500 lbf•in]
最大と定格トルク値の定義については、H1
アキシャルピストンポンプ基本情報
、BC152886483968、
「シャフトトルクの定格とスプラインの潤滑」の章をご覧ください。
BC152886482765ja-001207 • October 2020 47
A
C
D
E
4
3
1
2
B
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ
H1P 089/100 入力軸 - オプション G9 (SAE C-C､ 23 歯)
1.
取付フランジの表面 127 – 4 ISO 3019-1 (SAE C)に準拠; 塗装なし
2.
スプラインデータ: 23 歯、圧力角: 30°、ピッチ: 16/32、Ø36.513 [1.438]; ANSI B92.1-1996、クラス
6H に準拠したフィレットルートサイドフィット
3.
カップリングがこの点から突出してはなりません。
4.
塗装なしのシャフト
寸法
A B C D
Ø37.59 ±0.08 [1.480
±0.003]
1)
定格トルクの最小アクティブスプライン長。
Ø33.6 ±0.13 [1.323
±0.005]
54.0 ±1.0 [2.126
±0.039]
1)
38.2 ±1.0 [1.504
±0.039]
E
7.94 ±0.8 [0.313
±0.03]
トルク定格
定格トルク 最大トルク
999 N•m [8840 lb•in] 1818 N•m [16 090 lb•in]
最大と定格トルク値の定義については、H1
アキシャルピストンポンプ基本情報、
BC152886483968、
「シャフトトルクの定格とスプラインの潤滑」の章をご覧ください。
48 BC152886482765ja-001207 • October 2020
A
C
D
E
4
3
1
2
B
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ

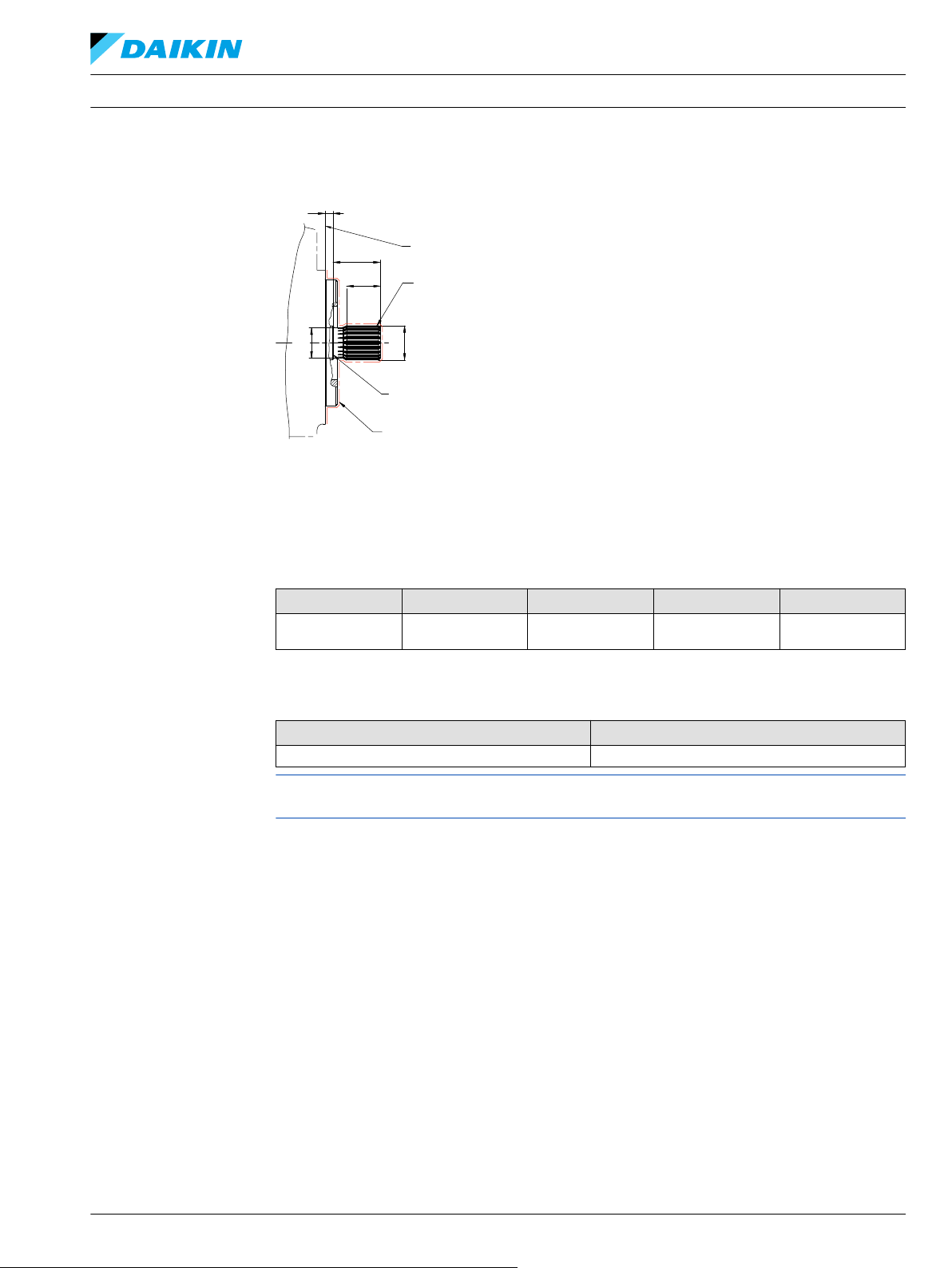

H1P 089/100 入力軸 - オプション F1 (SAE C､ 21 歯)
1.
取付フランジ 127 – 4 ISO 3019-1 に準拠。表面塗装なし
2.
スプラインデータ: 21 歯､ 圧力角: 30°､ ピッチ: 16/32、Ø33.338 [1.313]; ANSI B92.1-1996、Class 6H に
準拠したフィレットルートサイドフィット
3.
カップリングがこの点から突出してはなりません。
4.
塗装なしのシャフト
寸法
A B C D
Ø34.42 ±0.08 [1.355
±0.003]
1)
定格トルクの最小アクティブスプライン長。
Ø30.4 ±0.13 [1.197
±0.005]
48.0 ±1 [1.894
±0.039]
1)
30.7 ±1 [1.209
±0.0039]
E
7.94 ±0.8 [0.313
±0.031]
定格トルク
定格トルク 最大トルク
760 N•m [6730 lbf•in] 1297 N•m [11 479 lbf•in]
最大と定格トルク値の定義については、H1
アキシャルピストンポンプ基本情報
、BC152886483968、
「シャフトトルクの定格とスプラインの潤滑」の章をご覧ください。
BC152886482765ja-001207 • October 2020 49
B
A
C
D
E
4
3
1
2
C
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ
H1P 089/100 入力軸 - オプション F4、コード 38-3
1.
取付フランジ 127 – 4 ISO 3019-1 に準拠。表面塗装なし
2.
テーパーシャフト: ISO 3019-1 コード 38-3 に類似したコニカルキー軸 適切なキー 3 ∕8 x 3 ∕8 x 1 1 ∕
ANSI B17.1 に準拠
3.
カップリングがこの点から突出してはなりません。
4.
塗装なしのシャフト
2
寸法
A B C D E
Ø38.1 ±0.09 [1.5
±0.004]
11∕8 –12 81.9 ±1.0 [3.224
±0.039]
34.9 ±1.0 [1.374
±0.039]
8.025 ±0.8 [0.36 ±0.03]
定格トルク
定格トルク
1116 N•m [9880 lbf•in] 1488 N•m [13 170 lbf•in]
1)
定格トルクは想定ファスナーグレード 5 と一致するプレスフィットの機能をちょうど含みます。
2)
嵌合部品はパーツ取付け後に軸の肩と最小 1.0mm 幅のギャップを維持する必要があります。伝達可能トルクは、
最小ギャップ要件が満たされない場合には減少します。
最大と定格トルク値の定義については、H1
1)
最大トルク
アキシャルピストンポンプ基本情報
2)
、BC152886483968、
「シャフトトルクの定格とスプラインの潤滑」の章をご覧ください。
テーパ―シャフト､お客様への御連絡
弊社 H1 テーパー軸は業界標準の ISO 3019-1 を採用して設計されています。シャフト端の貫通穴はあり
ません。弊社はテーパー軸の設定と製造品質を保証します。
弊社ではキャッスルナットとピンの代わりにセルフロックナットを推奨いたします。ナットと嵌め合い
四角キーはお客様の方でご準備ください。テーパー軸の規定トルク定格は、キー溝を通る軸の断面直径
に基づいており、軸と継手の間に適切なクランプとフィットがあることを想定しています。メスカップ
リングとキーの嵌合の設計と製造品質、およびナットに適用されるトルクはお客様の責任です。弊社は
ISO 規格に一致したキーを設定していますが、キーは嵌合する継手の取付の手助けの役割のみであるこ
とをご理解下さい。
注意
お客様が用意したキーによってトルクまたは負荷が誤って伝達される危険は、早期の軸故障を誘発する
要因です。トルクはキーではなく、シャフトと嵌合する継手の間のテーパーフィットによって伝達され
る必要があります。
50 BC152886482765ja-001207 • October 2020
53.2 ±0.18
[2.09 ±0.007]
(4x)
2x 106.4 ±0.35
311.838 ±2
[12.277 ±0.079]
296.83 ±2
[11.686 ±0.079]
61.62 max
[2.426]
[4.189 ±0.014]
[3.252]
+0.003
-0
∅
82.601
+0.076
-0
[3.489]
+0.005
-0
∅
88.621
+0.13
-0
R 0.8 max
[0.031]
1.956
8.1 ±0.25
[0.319 ±0.01]
[0.077]
4
5
3
1
2
[0.78]
19.8
C
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ

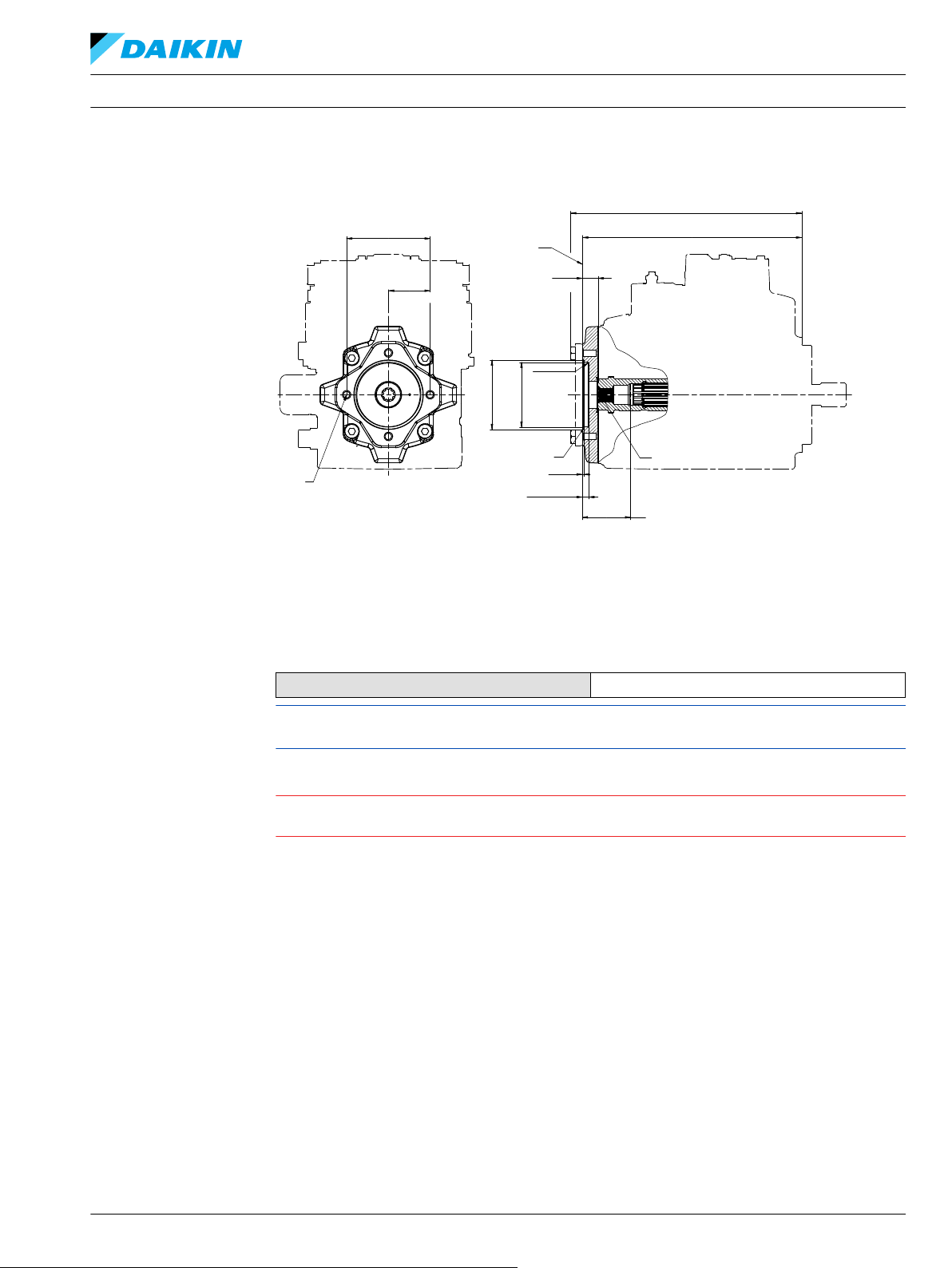

H1P 089/100 補助取付 - オプション H1 (SAE A、11 歯)
1.
ISO 3019-1 (SAE A) に準拠した、嵌合フランジ 82-2 の補助取付パッド; 塗装なし
2.
スプラインデータ: 11 歯､ 圧力角: 30°､ ピッチ: 16/32、Ø17.463 [0.6875]; ANSI B92.1-1996､ Class 6 に
準拠したフィレットルートサイドフィット; 最小有効スプライン長 10.5 mm
3.
O リングシールが必要です; Ref. Ø82.22 [3.237] ID x 2.62、断面
4.
スレッド: M10x1.5-6H; 最小深さ 15 [0.59] (4 個)
5.
嵌合シャフトとシャフト肩はこの点から突出してはなりません
最大トルク
296 N•m [2620 lbf•in]
最大と定格トルク値の定義については、H1
アキシャルピストンポンプ基本情報
「シャフトトルクの定格とスプラインの潤滑」の章をご覧ください。
注意
標準パッドカバーは、輸送時におけるカップリングの固定のみを目的に取り付けられています。補助ポ
ンプまたはランニングカバーが取り付けられていない状態でポンプを操作しないで下さい。
、BC152886483968、
BC152886482765ja-001207 • October 2020 51
4
5
3
1
2
8.1 ±0.25
[0.319 ±0.010]
1.96
[0.077]
4x 53.2 ±0.175
[2.094 ±0.007]
296.83 ±2
[11.686 ±0.079]
∅88.62
+ 0.13
0
[3.489
+ 0.005
0
]
R 0.8 max.
[0.031]
∅82.6
+ 0.076
0
[3.252
+ 0.003
0
]
2x 106.4 ±0.35
[4.189 ±0.014]
311.838 ±2
[12.277 ±0.079]
61.62 max
[2.426]
14.8
[0.583]
C
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ

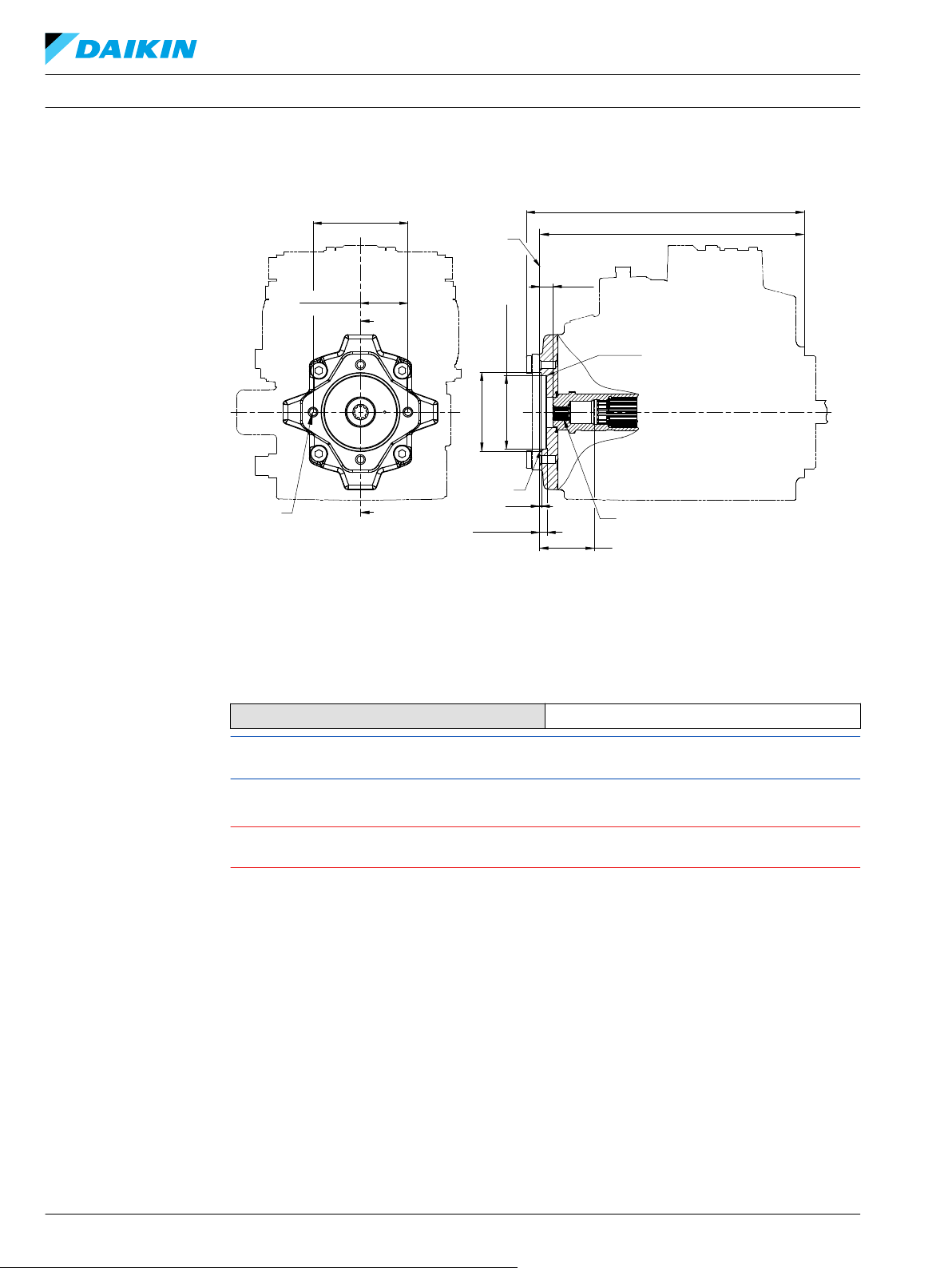

H1P 089/100 補助取付 - オプション H2 (SAE A､ 9 歯)
1.
ISO 3019-1 (SAE A) に準拠した、嵌合フランジ 82-2 の補助取付パッド; 塗装なし
2.
スプラインデータ: 9 歯､ 圧力角: 30°､ ピッチ: 16/32、Ø14.288 [0.5625]; ANSI B92.1-1996､ Class 6 に準
拠したフィレットルートサイドフィット; 最小有効スプライン長 8.6 mm
3.
O リングシールが必要です; Ref. Ø82.22 [3.237] ID x 2.62、断面
4.
スレッド: M10x1.5-6H; 最小深さ 15 [0.59] (4 個)
5.
嵌合シャフトとシャフト肩はこの点から突出してはなりません
最大トルク
最大と定格トルク値の定義については、H1
アキシャルピストンポンプ基本情報
162 N•m [1430 lbf•in]
、BC152886483968、
「シャフトトルクの定格とスプラインの潤滑」の章をご覧ください。
注意
標準パッドカバーは、輸送時におけるカップリングの固定のみを目的に取り付けられています。補助ポ
ンプまたはランニングカバーが取り付けられていない状態でポンプを操作しないで下さい。
52 BC152886482765ja-001207 • October 2020
4
5
3
1
2
4x 73.0 ±0.175
[2.874 ±0.007]
296.83 ±2
[11.686 ±0.079]
∅107.823
+ 0.13
0
[4.245
+ 0.005
0
]
R 0.8 max.
[0.031]
∅101.651
+ 0.076
0
[4.002
+ 0.003
0
]
1.96
[0.077]
11.4 ±0.25
[0.449 ±0.010]
2x 146.0 ±0.35
[5.748 ±0.014]
312.486 ±2
[12.303 ±0.079]
61.62 max
[2.426]
[0.78]
19.8
C
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ
H1P 089/100 補助取付 - オプション H3 (SAE B､ 13 歯)
1.
ISO 3019-1 (SAE B) に準拠した、嵌合フランジ 101-2 の補助取付パッド; 塗装なし
2.
スプラインデータ: 13 歯､ 圧力角: 30°､ ピッチ: 16/32, Ø20.638 [0.813]; ANSI B92.1-1996､ Class 6 に準
拠したフィレットルートサイドフィット; 最小有効スプライン長 12.4 mm
3.
O リングシールが必要です; Ref. Ø94.92 [3.737] ID x 2.62、断面
4.
スレッド: M12x1.75-6H; 最小深さ 20 [0.787]（4 個）
5.
嵌合シャフトとシャフト肩はこの点から突出してはなりません
最大トルク
最大と定格トルク値の定義については、H1
アキシャルピストンポンプ基本情報
395 N•m [3500 lbf•in]
、BC152886483968、
「シャフトトルクの定格とスプラインの潤滑」の章をご覧ください。
注意
標準パッドカバーは、輸送時におけるカップリングの固定のみを目的に取り付けられています。補助ポ
ンプまたはランニングカバーが取り付けられていない状態でポンプを操作しないで下さい。
BC152886482765ja-001207 • October 2020 53
4
5
3
1
2
4x 73.0 ±0.175
[2.874 ±0.007]
296.83 ±2
[11.686 ±0.079]
∅107.823
+ 0.13
0
[4.245
+ 0.005
0
]
R 0.8 max.
[0.031]
∅101.651
+ 0.076
0
[4.002
+ 0.003
0
]
1.96
[0.077]
11.4 ±0.25
[0.449 ±0.010]
2x 146.0 ±0.35
[5.748 ±0.014]
312.486 ±2
[12.303 ±0.079]
61.62 max
[2.426]
[0.78]
19.8
C
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ

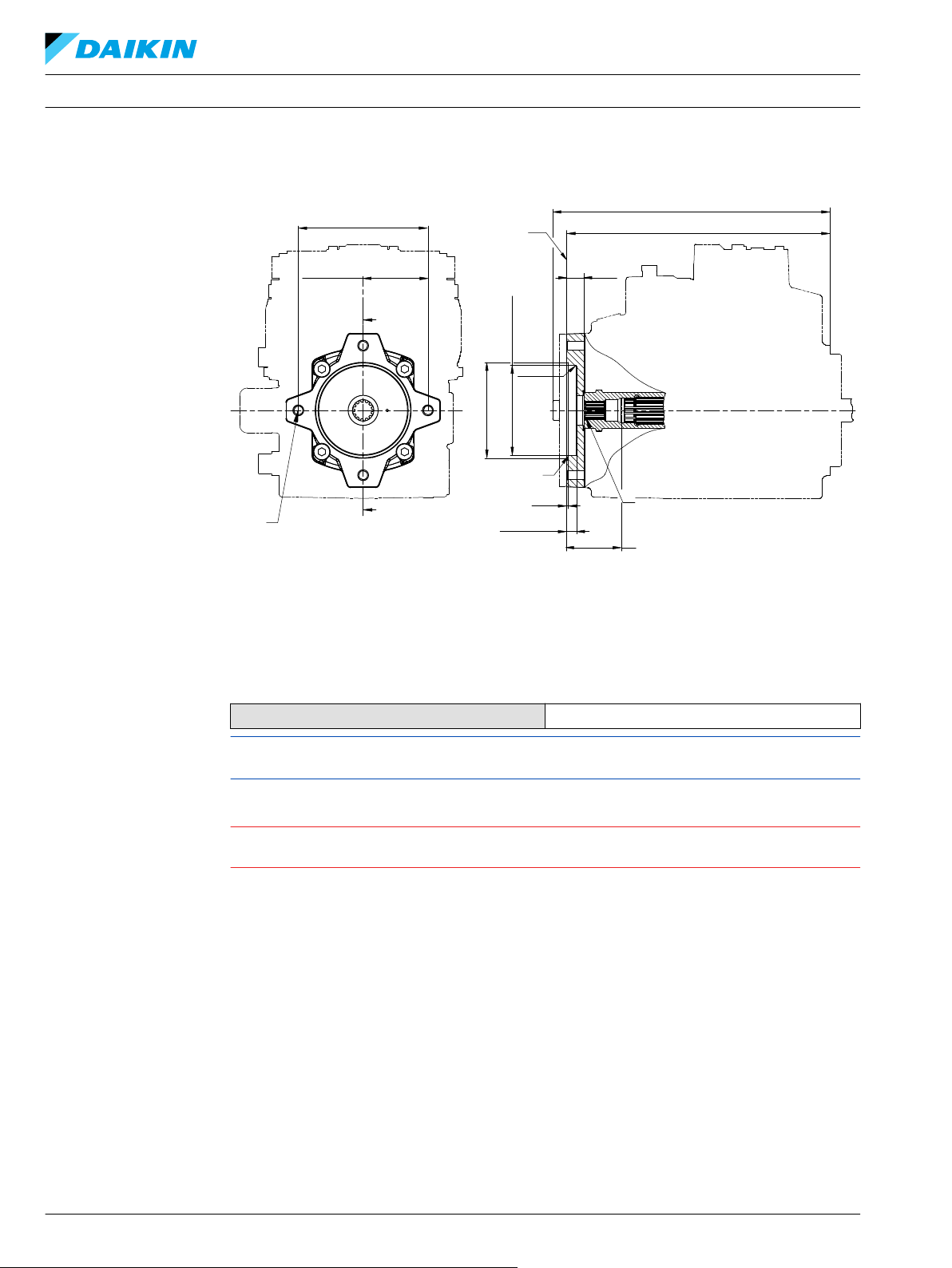

H1P 089/100 補助取付 - オプション H5 (SAE B-B､ 15 歯)
1.
ISO 3019-1 (SAE B) に準拠した、嵌合フランジ 101-2 の補助取付パッド; 塗装なし
2.
スプラインデータ: 15 歯､ 圧力角: 30°､ ピッチ: 16/32、Ø23.813 [0.938]; ANSI B92.1-1996､ Class 6 に準
拠したフィレットルートサイドフィット; 最小有効スプライン長 14.3 mm
3.
O リングシールが必要です; Ref. Ø94.92 [3.737] ID x 2.62、断面
4.
スレッド: M12x1.75-6H; 最小深さ 20 [0.787]（4 個）
5.
嵌合シャフトとシャフト肩はこの点から突出してはなりません
最大トルク
最大と定格トルク値の定義については、H1
アキシャルピストンポンプ基本情報
693 N•m [6130 lbf•in]
、BC152886483968、
「シャフトトルクの定格とスプラインの潤滑」の章をご覧ください。
注意
標準パッドカバーは、輸送時におけるカップリングの固定のみを目的に取り付けられています。補助ポ
ンプまたはランニングカバーが取り付けられていない状態でポンプを操作しないで下さい。
54 BC152886482765ja-001207 • October 2020
6
3
1
2
299.3 ± 2.5
[11.78 ± 0.098]
R 0.8 max.
[0.031]
1.956 ± 0.8
[0.077 ± 0.03]
15 ± 0.25
[0.59 ±0.010]
61.4 max
[2.417]
[0.78]
19.8
Ø 127.05
+ 0.13
− 0
Ø 134.06
+0.13
−0
4
5
2x 57.25 ± 0.175
2x [2.25] ± 0.007]
2x 90.5 ± 0.175
2x [3.56 ±0.007]
C
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ
H1P 089/100 補助取付 - オプション H6 (SAE C､ 14 歯)
1.
ISO 3019-1 (SAE C) に準拠した、嵌合フランジ 127-4 の補助取付パッド; 塗装なし
2.
スプラインデータ: 14 歯､ 圧力角: 30°､ ピッチ: 12/24、Ø29.633 [1.667]; ANSI B92.1-1996､ Class 6 に準
拠したフィレットルートサイドフィット; 最小有効スプライン長 17.8 mm
3.
O リングシールが必要です; Ref. Ø120.32 ID x 2.62、断面
4.
スレッド: M12x1.75-6H; 最小深さ 22.25 [0.876] （4 個）
5.
スレッド: M16x2-6H; 最小深さ 22.25 [0.876]（2 個）
6.
嵌合シャフトとシャフト肩はこの点から突出してはなりません
最大トルク
816 N•m [7220 lbf•in]
最大と定格トルク値の定義については、H1
アキシャルピストンポンプ基本情報
、BC152886483968、
「シャフトトルクの定格とスプラインの潤滑」の章をご覧ください。
注意
標準パッドカバーは、輸送時におけるカップリングの固定のみを目的に取り付けられています。補助ポ
ンプまたはランニングカバーが取り付けられていない状態でポンプを操作しないで下さい。
BC152886482765ja-001207 • October 2020 55
1.96
[0.077]
11.4 ±0.25
[0.449 ±0.010]
R0.8 max.
[0.031]
+0.003
∅
101.65
[4.002 ]
+0.076
-0
-0
-0
+0.005
∅
107.82
[4.245 ]
+0.13
-0
+0.039
-0
19
[0.748 ]
+1
-0
71.48
[2.814]
314.73 ±2
[12.391 ±0.079]
330.386 ±2
[13.007 ±0.079]
73 ±0.175
[2.874 ±0.007]
2x 146 ±0.35
[5.748 ±0.014]
4
3
1
2
5
4x
C
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ
H1P 089/100 補助取付 - オプション S1 (SAE B-B､ 14 歯)
1.
ISO 3019-1 (SAE B) に準拠した、嵌合フランジ 101-2 の補助取付パッド; 塗装なし
2.
スプラインデータ: 14 歯､ 圧力角: 30°､ ピッチ: 12/24、Ø29.633 [1.667]; ANSI B92.1-1996､ Class 6 に準
拠したフィレットルートサイドフィット; 最小有効スプライン長 17.8 mm
3.
O リングシールが必要です; Ref. Ø101.32 ID x 2.62、断面
4.
スレッド: M12x1.75-6H; 最小深さ 20 [0.787]（4 個）
5.
嵌合シャフトとシャフト肩はこの点から突出してはなりません
最大トルク
最大と定格トルク値の定義については、H1
アキシャルピストンポンプ基本情報
816 N•m [7220 lbf•in]
、BC152886483968、
「シャフトトルクの定格とスプラインの潤滑」の章をご覧ください。
注意
標準パッドカバーは、輸送時におけるカップリングの固定のみを目的に取り付けられています。補助ポ
ンプまたはランニングカバーが取り付けられていない状態でポンプを操作しないで下さい。
56 BC152886482765ja-001207 • October 2020
P301 199
140.0 ±2.0
[5.512 ±0.079]
140.0 ±2.0
[5.512 ±0.079]
2x 139.6 ±1.0
[5.50 ±0.039]
2x 89.6 ±1.0
[3.53 ±0.039]
2x Wrench
size 17
2x Wrench
size 5
テクニカルインフォメーション
H1P 089/100 アキシャルピストン シングルポンプ
外形寸法とデータ

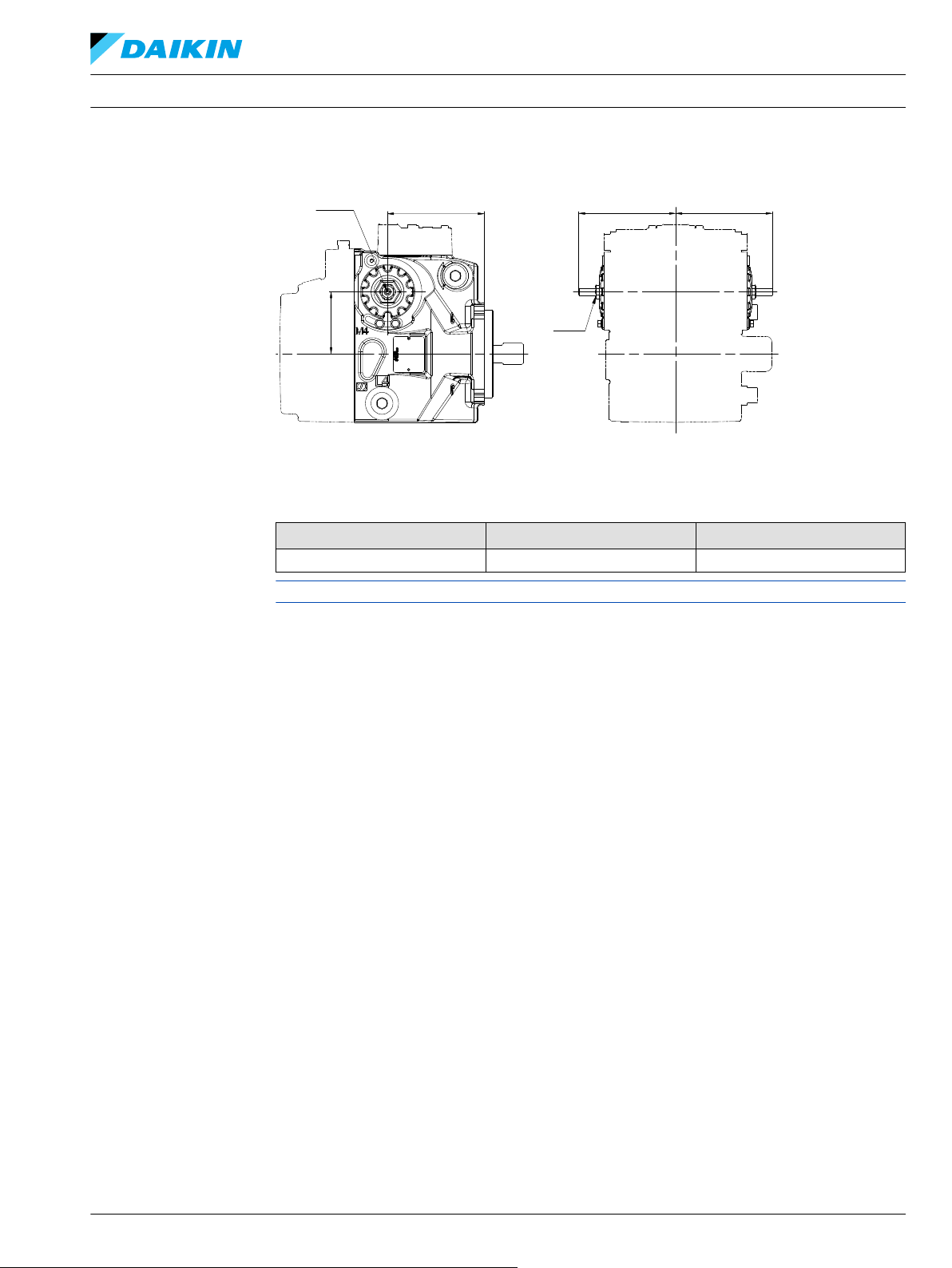

H1P 089/100 容量リミッター - オプション BD
1.
容量リミッターネジ (2 個)
2.
容量リミッターシールナット (2 個)
レンチサイズ、トルク
DL ネジ用レンチサイズ DL シールナット用レンチサイズ トルク
5mm 内部六角形 17mm 外部六角形
48 N•m [35 lb•ft]
詳細な外形図については弊社にお問い合わせ下さい。
BC152886482765ja-001207 • October 2020 57
テクニカルインフォメーション
外形寸法とデータ
シングルポンプポート
H1P 089/100 アキシャルピストン シングルポンプ
ポートは ISO 11 926-1 に準拠
ポート 説明 サイズ
A, B
システムポート Ø25.4 mm; M12 x 1.75; 20 最小 ネジ深さ
ネジ山の推奨かかり深さ 1.5 x ネジ直径
L2, L4
ケースドレンポート
MA､ MB システム A/B ゲージポート
E/F
M3
チャージフィルトレーションポート
チャージ圧力ゲージポート
M4、M5 サーボゲージポート
M14
S
ケースゲージポート (EDC、FNR、NFPE)
チャージ入口ポート
11∕16–12
9
∕16–18
7
∕8–14
9
∕16–18
7
∕16–20
7
∕16–20
15∕8–12
ネジ山の推奨かかり深さ 1.5 x ネジ直径
1
2
ケース圧力ポート
コネクタ DEUTSCH DT04-2P､ 塗料なし塗料なし
11∕16–12
詳細な外形図については弊社にお問い合わせ下さい。
58 BC152886482765ja-001207 • October 2020
12.45 ±0.25
[0.49 ±0.01]
41.7 ±1.0
[1.64 ±0.04]
144.3 ±1.0
[5.68 ±0.04]
162.7 ±1.0
[6.406 ±0.04]
(4x)
57.2 ±0.25
[2.25 ±0.01]
48.1
[1.890]
71.6 ±1.0
[2.82 ±0.04]
112.6 ±1.0
[4.43 ±0.04]
134.5 ±1.0
[5.30 ±0.04]
161.3 ±1.0
[6.35 ±0.04]
(8x)13.9 ±0.25
[0.55 ±0.01]
(4x)27.8 ±0.25
[1.09 ±0.01]
R 0.8 max.
[0.031]
1.5 ±0.7 x 45°±5°
[0.059 ±0.028 x 45°]
228.515
+ 0.6
– 0.5
[8.997
+ 0.024
– 0.020
]
228.015
+ 0.6
– 0.5
[8.977
+ 0.024
– 0.020
]
∅127.0
0
– 0.05
[5.0
0
– 0.002
]
69.0
+ 0.1
– 0.2
[2.717
+ 0.004
– 0.008
]
69.0
+ 0.1
– 0.2
[2.717
+ 0.004
– 0.008
]
B
B
C
C
D
D
Z
∅26.0 ±0.1
[1.02 ±0.005]
∅31.1 ±0.8
[1.23 ±0.03]
7.94 ±0.8
[0.313 ±0.03]
28.8±1.0
[1.134 ±0.04]
295.3 ±2.0
[11.63 ±0.08]
147.7 ±1.0
[5.81 ±0.04]
(8x)
28.6 ±0.25
[1.13 ±0.01]
W
15.0 ±0.2
[0.591 ±0.08]
P005 934
50.0 ±0.2
[1.97 ±0.01]
92.0 ±0.2
[3.62 ±0.01]
95.9 ±0.2
[3.78 ±0.01]
B-B (2x) D-DC-C
Shaft L
c
Shaft L
c
Shaft L
c
1
2
3
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 寸法
H1P 089/100 アキシャルピストン シングルポンプ
1.
取付フランジ 127 – 4 ISO 3019-1 に準拠。表面塗装なし
2.
塗装なしのシャフト
3.
カップリングがこの点から突出してはなりません。
BC152886482765ja-001207 • October 2020 59
111.7 ±1.0
[4.40 ±0.04]
162.7 ±1.0
[6.41 ±0.04]
144.3 ±1.0
[5.68 ±0.04]
41.7 ±1.0
[1.64 ±0.04]
99.0 ±1.0
[3.90 ±0.04]
112.6 ±1.0
[4.43 ±0.04]
25.7
[1.01]
134.6 ±1.0
[5.30 ±0.04]
161.3 ±1.0
[6.35 ±0.04]
187.3 ±1.0
[7.37±0.04]
91.5 ±0.2
[3.60 ±0.01]
139.2 ±1.0
[5.48 ±0.04]
112.4 ±1.0
[4.43 ±0.04]
1.11
[0.044]
152.7
[6.01]
W
Y
X
G-G
G
G
Shaft L
c
Z
1
1
243.4 ±1.0
[9.58 ±0.04]
55.5 ±1.0
[2.19 ±0.04]
102.1 ±1.0
[4.02 ±0.04]
101.9 ±1.0
[4.01 ±0.04]
70.5 ±1.0
[2.78 ±0.04]
10.5 ±1.0
[0.41 ±0.04]
248.0 ±1.0
[9.76 ±0.04]
249.5 ±1.0
[9.82 ±0.04]
15°
15°
E-E
F-F
View Y
64.2 ±1.0
[2.53 ±0.04]
E
F
F
E
F
82.2 ±1.0
[3.24 ±0.04]
209 max
[8.23]
128.4 ±2.0
[5.06 ±0.08]
E
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
1 — 概ねの重心
60 BC152886482765ja-001207 • October 2020
(4x)
57.25 ±0.25
[2.25 ±0.01]
(4x)
57.25 ±0.25
[2.25 ±0.01]
4x ∅14.34
+ 0.3
– 0.1
[0.565
+ 0.012
– 0.004
]
70.5 ±1.0
[2.776 ±0.04]
P301 194
CCW
Rotation
CW
Rotation
View W
View X
228.0 ±1.0
[8.98 ±0.04]
MA
4x ∅30.0 + 0.3
[1.181 + 0.010]
1
C
テクニカルインフォメーション
外形寸法とデータ
1 — 反対側のネジ頭スペース
H1P 089/100 アキシャルピストン シングルポンプ
注意
ポンプの取付けには、硬化ワッシャ (ASTM F436M または ISO 7089 300HV) 付きの M12X1.75 x 40mm
Grade 10.9 minimum を使用する必要があります。M14 ネジを使用すると、取付け時に問題が発生する
可能性があります。
詳細な外形図については弊社にお問い合わせ下さい。
BC152886482765ja-001207 • October 2020 61
5
3
1
4
2
2x 64.2 ±0.8
206 ±0.8
X
X
1
2
テクニカルインフォメーション
外形寸法とデータ
コントロール
H1P 089/100 アキシャルピストン シングルポンプ
EDC - オプション A2 および A3 (12/24 V)
1.
コントロールソレノイドコネクタ C1DEUTSCHDT04-2P、塗装なし
2.
コントロールソレノイドコネクタ C2DEUTSCHDT04-2P、塗装なし
3.
コントロールマニュアルオーバーライド C1
4.
コントロールマニュアルオーバーライド C2
5.
ケースゲージポート M14ISO 1926-1 に準拠: 7⁄16–20
ピン
1
2
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
OR 1
グラウンド
2
供給電圧
詳細な外形図については弊社にお問い合わせ下さい。
62 BC152886482765ja-001207 • October 2020
3
1
2
4
2x 64.2 ±0.8
209 ±0.8
5
X
X
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
MOR 付 EDC - オプション A4 および A5 (12/24 V)
1.
コントロールソレノイドコネクタ C1DEUTSCHDT04-2P、塗装なし
2.
コントロールソレノイドコネクタ C2DEUTSCHDT04-2P、塗装なし
3.
コントロールマニュアルオーバーライド C1
4.
コントロールマニュアルオーバーライド C2
5.
ケースゲージポート M14ISO 1926-1 に準拠: 7⁄16–20
プランジャーを機械的に押し下げると、コントロールスプールが移動します。作動すると、コイル制御
のようにポンプはフルストロークの反応をし、回転方向は制御論理に従います。
コネクタ
C1/C2: DEUTSCH DTM04-2P
ピン
1
2
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
OR 1
グラウンド
2
供給電圧
詳細な外形図については弊社にお問い合わせ下さい。
BC152886482765ja-001207 • October 2020 63
1
7
1
2
1
2
2
4
5
Key C
6.5 ±0.5
39.5 ±0.8
206 ±0.8
2x 64.2 ±0.8
X
X
6
3
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
CCO 付 EDC (キー C) - オプション E7 および E8 (12/24 V)
1.
コントロールソレノイドコネクタ C1DEUTSCHDT04-2P、塗装なし
2.
コントロールソレノイドコネクタ C2DEUTSCHDT04-2P、塗装なし
3.
コントロールマニュアルオーバーライド C1
4.
コントロールマニュアルオーバーライド C2
5.
ブレーキゲージポート X7ISO 1926-1 に準拠: 7⁄16–20
6.
ケースゲージポート M14ISO 1926-1 に準拠: 7⁄16–20
7.
C キーコネクター付きのコントロールカットオフ C4DEUTSCHDT04-2P、塗装なし
ピン
1
2
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
OR 1
グラウンド
2
供給電圧
詳細な外形図については弊社にお問い合わせ下さい。
64 BC152886482765ja-001207 • October 2020
5
1
1
2
2
3
4
2
3
2x 64.2 ±0.8
206.2 ±0.8
4
1
14.5 ±1
X
X
2
3
4
1
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
ASNSR 付 EDC - オプション H2 および H3 (12/24 V)
1.
コントロールソレノイドコネクタ C1DEUTSCHDT04-2P、塗装なし
2.
コントロールソレノイドコネクタ C2DEUTSCHDT04-2P、塗装なし
3.
コントロールマニュアルオーバーライド C1
4.
コントロールマニュアルオーバーライド C2
5.
角度センサコネクタ S2DEUTSCHDT04-4P、塗装なし
コネクタ
コネクタ
ピン
1
2
DEUTSCH､ 4
ピン
4-Pin
割り当て
1.
アース接地 (GND)
2.
未接続
3.
出力信号 1 (SIG 1)
4.
供給電圧 (V+)
:
C1/C2: DEUTSCH DTM04-2P
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
OR 1
2
グラウンド
供給電圧
詳細な外形図については弊社にお問い合わせ下さい。
BC152886482765ja-001207 • October 2020 65
1
2
1
1
2
2
3
4
2x 64.2 ±0.8
209 ±2.5
5
3
4
X
X
2
3
4
1
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
MOR と ASNSR 付 EDC - オプション H6 および H7 (12/24 V)
1.
コントロールソレノイドコネクタ C1DEUTSCHDT04-2P、塗装なし
2.
コントロールソレノイドコネクタ C2DEUTSCHDT04-2P、塗装なし
3.
コントロールマニュアルオーバーライド C1
4.
コントロールマニュアルオーバーライド C2
5.
ケースゲージポート M14ISO 1926-1 に準拠: 7⁄16–20
コネクタ
コネクタ
ピン
1
2
DEUTSCH､ 4
ピン
4-Pin
割り当て
1.
アース接地 (GND)
2.
未接続
3.
出力信号 1 (SIG 1)
4.
供給電圧 (V+)
:
C1/C2: DEUTSCH DTM04-2P
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
OR 1
2
グラウンド
供給電圧
詳細な外形図については弊社にお問い合わせ下さい。
66 BC152886482765ja-001207 • October 2020
7
6
2x 64.2 ±0.8
8 ±0.5
39.5 ±0.8
1
1
2
2
3
4
X
1
2
3
4
206 ±0.8
X
5
1
2
1
Key C
2
3
4
1
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
CCO と ASNSR 付 EDC - オプション H8 および H9 (12/24 V)
1.
コントロールソレノイドコネクタ C1DEUTSCHDT04-2P、塗装なし
2.
コントロールソレノイドコネクタ C2DEUTSCHDT04-2P、塗装なし
3.
コントロールマニュアルオーバーライド C1
4.
コントロールマニュアルオーバーライド C2
5.
ケースゲージポート M14ISO 1926-1 に準拠: 7⁄16–20
6.
ブレーキゲージポート X7ISO 1926-1 に準拠: 7⁄16–20
7.
C キーコネクター付きのコントロールカットオフ C4DEUTSCHDT04-2P、塗装なし
プランジャーを機械的に押し下げると、コントロールスプールが移動します。作動すると、コイル制御
のようにポンプはフルストロークの反応をし、回転方向は制御論理に従います。
コネクタ
コネクタ
ピン
1
2
DEUTSCH､ 4
C1/C2/C4: DEUTSCH DTM04-2P
ピン
角度センサコネクタ
1.
アース接地 (GND)
2.
未接続
3.
出力信号 1 (SIG 1)
4.
供給電圧 (V+)
S2: DEUTSCH DTM04-4P
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
OR 1
グラウンド
2
供給電圧
詳細な外形図については弊社にお問い合わせ下さい。
BC152886482765ja-001207 • October 2020 67
060/068_70102281-D10
Mounting flange
9.6
+1
Shaft
0
48.7±0.8
60.5±0.8
65.7±0.8
93.1±0.8
215.3±2.5
172.4 ±1.2
2x22±0.5
2x24±0.5
4x M6x1-6H thd.
9 min. full thd. depth
paint free
Case gauge port M14
ISO 11926-1 -7/16-20
Shaft
7.5±1°
3x11
-0.02
-0.08
Control handle shaft
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
MDC - オプション M1
ピン
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
コネクタ
ピン
1
2
DEUTSCH､ 2
詳細な外形図については弊社にお問い合わせ下さい。
68 BC152886482765ja-001207 • October 2020
OR 1
グラウンド
2
供給電圧
Mounting flange
2x22±0.5
2x24±0.5
7.5±1°
3x11
-0.02
-0.08
4x M6x1-6H thd.
9 min. full thd. depth
paint free
Neutral Start Switch connector:
Deutsch DT04-2P
paint free
Case gauge port M14
ISO 11926-1 -7/16-20
Shaft
Control handle shaft
Shaft
9.6
+1
0
060/068_70102283-D11
48.7±0.8
60.5±0.8
65.7±0.8
93.1±0.8
215.3±2.5
172.4 ±1.2
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
ニュートラルスタートスイッチ付 MDC - オプション M2
OR 1
グラウンド
2
供給電圧
コネクタ
ピン
1
2
DEUTSCH､ 2
ピン
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
詳細な外形図については弊社にお問い合わせ下さい。
BC152886482765ja-001207 • October 2020 69
Mounting flange
98.774±1.5
2x22±0.5
9.6
+1
2x24±0.5
7.5±1°
3x11
-0.02
-0.08
4x M6x1-6H thd.
9 min. full thd. depth
paint free
Shaft
Control handle shaft
Shaft
0
Control Cut Off connector C4:
Deutsch DT04-2P
paint free
Control Cut Off connector C4:
Deutsch DT04-2P
paint free
Case gauge port M14
ISO 11926-1 -7/16-20
Brake gauge port X7
ISO 11926-1 -7/16-20
060/068_70102283-D12
72.15±0.8
48.7±0.8
60.5±0.8
65.7±0.8
93.1±0.8
215.3±2.5
172.4 ±1.2
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
CCO 付 MDC - オプション M3､M4
コネクタ
ピン
1
2
70 BC152886482765ja-001207 • October 2020
詳細な外形図については弊社にお問い合わせ下さい。
DEUTSCH､ 2
ピン
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
OR 1
グラウンド
2
供給電圧

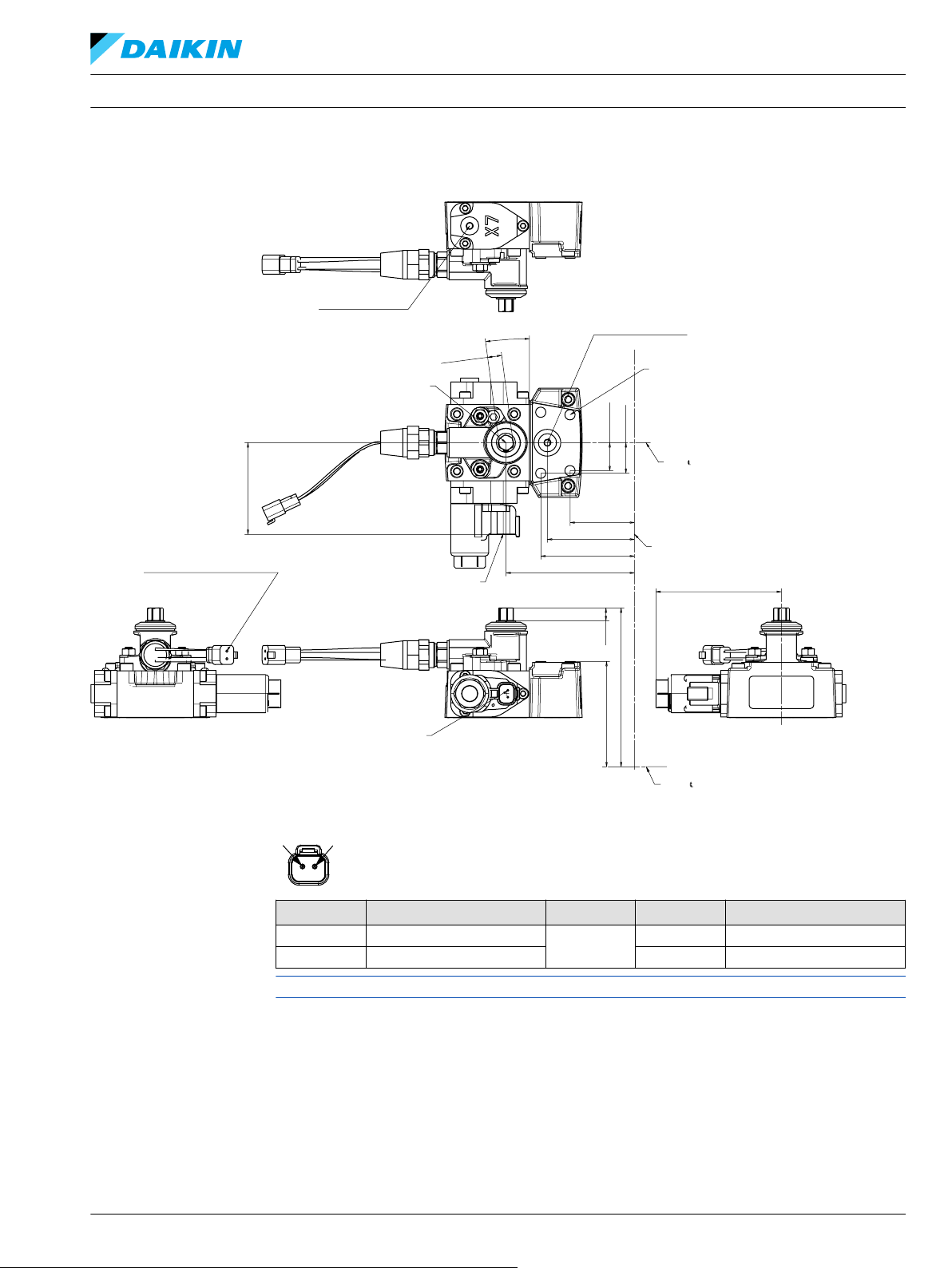

Mounting flange
2x22±0.5
2x24±0.5
7.5±1°
3x11
-0.02
-0.08
4x M6x1-6H thd.
9 min. full thd. depth
paint free
Neutral Start Switch connector:
Deutsch DT04-2P
paint free
Case gauge port M14
ISO 11926-1 -7/16-20
Shaft
Control handle shaft
Shaft
9.6
+1
0
Control Cut Off connector C4:
Deutsch DT04-2P
paint free
Brake gauge port X7
ISO 11926-1 -7/16-20
72.15±0.8
98.774±1.5
Control Cut Off connector C4:
Deutsch DT04-2P
paint free
060/068_70102283-D13
48.7±0.8
60.5±0.8
65.7±0.8
93.1±0.8
215.3±2.5
172.4 ±1.2
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
NSS と CCO 付 MDC - オプション M5､M6
コネクタ
DEUTSCH､ 2
ピン
1
2
詳細な外形図については弊社にお問い合わせ下さい。
BC152886482765ja-001207 • October 2020 71
ピン
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
OR 1
2
グラウンド
供給電圧

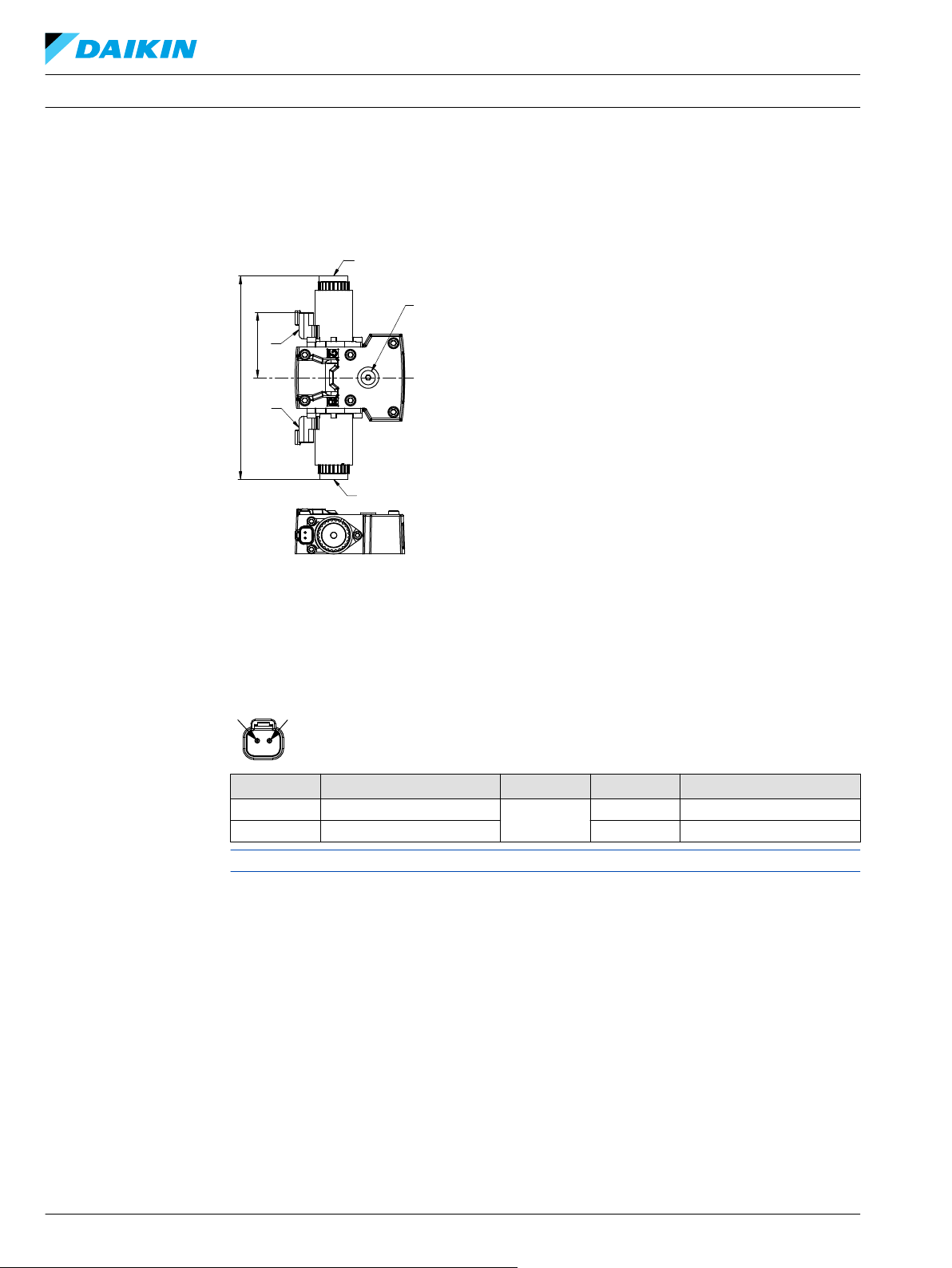

3
4
5
1
2
2x 64.2 ±0.8
209 ±0.8
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
MOR 付 NFPE - オプション N1､N2 (12/24 V)
ノンフィードバック電気比例コントロール、マニュアルオーバーライドあり、オプション N1 (12 V)/N2
(24 V)。
1.
コントロールソレノイドコネクタ C1DEUTSCHDT04-2P、塗装なし
2.
コントロールソレノイドコネクタ C2DEUTSCHDT04-2P、塗装なし
3.
コントロールマニュアルオーバーライド C1
4.
コントロールマニュアルオーバーライド C2
5.
ケースゲージポート M14ISO 1926-1 に準拠: 7⁄16–20
コントロールソレノイドコネクタ
ピン
1
2
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
C1 / C2DEUTSCHDTM04-2Pピン/
OR 1
2
割り当て
グラウンド
供給電圧
詳細な外形図については弊社にお問い合わせ下さい。
72 BC152886482765ja-001207 • October 2020

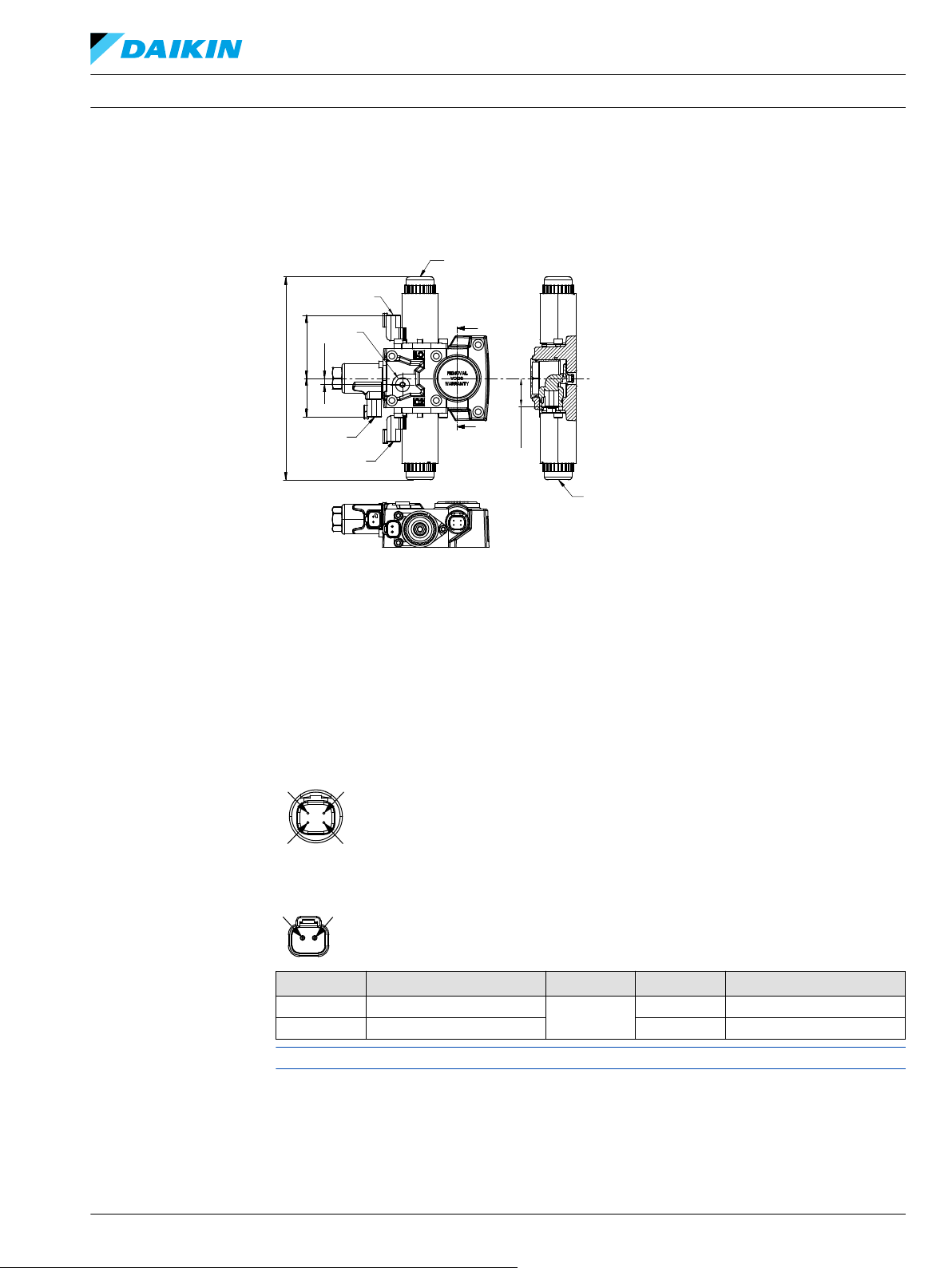

2x 64.2 ±0.8
8 ±0.5
28.8 ±0.5
39.5 ±0.8
A – A
A
A
6
5
1
2
209 ±2.5
4
3
2
3
4
1
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
MOR､CCO､ASNSR 付 NFPE - オプション N3､N4 (12/24 V)
キー C、マニュアルオーバーライドおよび角度センサ付コントロールカットオフバルブを備えたノンフ
ィードバック電気比例コントロール、オプション N3 (12 V)および N4 (24 V)。
1.
コントロールソレノイドコネクタ C1DEUTSCHDT04-2P、塗装なし
2.
コントロールソレノイドコネクタ C2DEUTSCHDT04-2P、塗装なし
3.
コントロールマニュアルオーバーライド C1
4.
コントロールマニュアルオーバーライド C2
5.
ケースゲージポート M14ISO 1926-1 に準拠: 7⁄16–20
6.
C キーコネクター付きのコントロールカットオフ C4DEUTSCHDT04-2P、塗装なし
プランジャーを機械的に押し下げると、コントロールスプールが移動します。作動すると、コイル制御
のようにポンプはフルストロークの反応をし、回転方向は制御論理に従います。
コネクタ
DEUTSCH､ 4
コントロールソレノイドコネクタ
ピン
1
2
ピン
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
Pin/
割り当て
1.
アース接地 (GND)
2.
出力信号 2 (SIG2) – セカンダリ (冗長)
3.
出力信号 1 (SIG 1)
4.
供給電圧 (V+)
:
C1/C2/C4DEUTSCH DTM04-2Pピン/
OR 1
2
割り当て
グラウンド
供給電圧
詳細な外形図については弊社にお問い合わせ下さい。
BC152886482765ja-001207 • October 2020 73
2x 64.2 ±0.8
28.8 ±0.5
A–A
A
A
3
4
1
2
209 ±2.5
5
2
3
4
1
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
MOR と ASNSR 付 NFPE - オプション N5､N6 (12/24 V)
ノンフィードバック電気比例コントロール、マニュアルオーバーライドおよび角度センサあり、オプシ
ョン N5 (12 V)および N6 (24 V)。
1.
コントロールソレノイドコネクタ C1DEUTSCHDT04-2P、塗装なし
2.
コントロールソレノイドコネクタ C2DEUTSCHDT04-2P、塗装なし
3.
コントロールマニュアルオーバーライド C1
4.
コントロールマニュアルオーバーライド C2
5.
角度センサコネクタ S2DEUTSCHDT04-4P、塗装なし
コネクタ
DEUTSCH､ 4
コントロールソレノイドコネクタ
ピン
1
2
詳細な外形図については弊社にお問い合わせ下さい。
ピン
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
Pin/
割り当て
1.
アース接地 (GND)
2.
出力信号 2 (SIG2) – セカンダリ (冗長)
3.
出力信号 1 (SIG 1)
4.
供給電圧 (V+)
C1/C2DEUTSCH2-ピン/
:
割り当て
OR 1
グラウンド
2
供給電圧
74 BC152886482765ja-001207 • October 2020
1
3
2x 64.2 ±0.8
6.5 ±0.5
39.5 ±0.8
209 ±2.5
2
7
4
5
6
2
3
4
1
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
MOR と CCO 付 NFPE - オプション N7､N8 (12/24 V)
ノンフィードバック電気比例コントロール、マニュアルオーバーライドおよびコントロールカットオフ
バルブキー C あり、オプション N7 (12 V)および N8 (24 V)。
1.
コントロールソレノイドコネクタ C1DEUTSCHDT04-2P、塗装なし
2.
コントロールソレノイドコネクタ C2DEUTSCHDT04-2P、塗装なし
3.
コントロールマニュアルオーバーライド C1
4.
コントロールマニュアルオーバーライド C2
5.
ブレーキゲージポート X7ISO 1926-1 に準拠: 7⁄16–20
6.
ケースゲージポート M14ISO 1926-1 に準拠: 7⁄16–20
7.
C キーコネクター付きのコントロールカットオフ C4DEUTSCHDT04-2P、塗装なし
プランジャーを機械的に押し下げると、コントロールスプールが移動します。作動すると、コイル制御
のようにポンプはフルストロークの反応をし、回転方向は制御論理に従います。
コネクタ
DEUTSCH､ 4
コントロールソレノイドコネクタ
ピン
1
2
ピン
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
Pin/
割り当て
1.
アース接地 (GND)
2.
出力信号 2 (SIG2) – セカンダリ (冗長)
3.
出力信号 1 (SIG 1)
4.
供給電圧 (V+)
:
C1/C2DEUTSCHDTM04-2Pピン/
OR 1
2
割り当て
グラウンド
供給電圧
詳細な外形図については弊社にお問い合わせ下さい。
BC152886482765ja-001207 • October 2020 75
110.9 ±1.2
178.86 ±2.5
94.7 ±0.8
Mounting flange
Mounting flange
Shaft
C
L
Shaft
C
L
Shaft
C
L
138.29 ±1.2
1
1
2
152.86 ±1.2
64.2 ±0.8
104.5 Max
This control is for Fan Drive systems only!
Use in other systems could result in unintended
movement of the machince or its elements.
Loss of the input signal to this control will
cause the pump to produce maximum flow.
Contact Danfoss or an autorized distributor
with questions regarding the use of this product.
WARNING
2
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
FDC オプション: F1､F2 (12/24V)
1.
コントロールソレノイドコネクタ C1DEUTSCHDT04-2P、塗装なし
2.
ケースゲージポート M14ISO 1926-1 に準拠: 7⁄16–20
制御ソレノイドコネクタ
ピン
1
2
割り当て 代替手段 ピン 割り当て
供給電圧
グラウンド
DEUTSCH2-ピン/
割り当て
OR 1
詳細な外形図については弊社にお問い合わせ下さい。
グラウンド
2
供給電圧
76 BC152886482765ja-001207 • October 2020
61.2 ±0.8 61.2 ±0.8
30.2
±
0.8
C1
CAN
CC2
CC2
C2
V
209 max
V
2
CAN
CC1
CC2
CCC3
CCC3
220 ±2.5
110 ±1.5
1
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
オートモーティブコントロール (AC)
1
プラグを外すとコンタミネーションが侵入する可能性があります。
2
PPU ワイヤーハーネスは工場出荷時点で速度センサに装着されています。
コネクタの説明
ポート 説明
C1 および C2
CC1
CC2
CC3
1.
コントロールマニュアルオーバーライド C1
2.
コントロールマニュアルオーバーライド C2
ポート A コントロールコネクタ DEUTSCH DTM04-12P、 塗装なし
ポート B コントロールコネクタ DEUTSCH DTM04-12P、 塗装なし
コントロールコネクタ DEUTSCH DT06-2S、 塗装なし、 コネクタを使用するためにプラグを外すこ
ともできます。
CAN
コントロールコネクタ DEUTSCH DTM04-3P、 塗装なし、 コネクタを使用するためにプラグを外す
こともできます。
詳細な外形図については弊社にお問い合わせ下さい。
BC152886482765ja-001207 • October 2020 77
CC3
CC3
PPC
CAN
C1
C2
PPU
CC2
CC1
CAN
PPC
CC2
206 ±2.5
2x 61.2 ±0.8
30.2 ±0.8
9.6 ±0.8
74.5 ±0.1
2
1
1 2 3
1
2
3
6
5
4
1 2 3 4 5 6
12
11
10
9 8 7
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
AC コネクタ寸法
PPU ワイヤーハーネスは工場出荷時点で速度センサに装着されています。
CC3 CAN PPC
コネクタ
1.
2.
コネクタ
DEUTSCH､ 2
デジタル出力 A1 (+)
デジタル出力 A2 (-)
DEUTSCH､ 12
ピン
ピン
コネクタ
1.
2.
3.
DEUTSCH､ 3
CAN 高
CAN 低
CAN シールド
ピン
CC1
1.
電源(-)
2.
電源(+)
3.
センサ (+)
4.
センサ (-)
5.
モータ rpm 入力（周波数）
6.
フォワード入力（デジタル）
7.
リバース入力（デジタル）
8.
センサ (+)
9.
センサ (-)
10.
ドライブペダル入力（アナログ 公称）
11.
ドライブペダル入力（アナログ 赤）
12.
ニュートラル入力（デジタル）
コネクタ
1.
2.
3.
4.
5.
6.
DEUTSCH､ 6
センサ A (+)
アナログ入力 A
センサ A (-)
センサ B (-)
アナログ入力 B
センサ B (+)
ピン
CC2
1.
インチ入力 (アナログ - 赤)
2.
モードスイッチ B 入力 (デジタル 公称)
3.
モータ比例/PCOR ドライバー
4.
モータ方向入力 (アナログ)
5.
センサ (+)
6.
センサ (-)
7.
インチ入力 (アナログ - 公称)
8.
モータ BPD ドライバー
9.
デジタル出力 B2 (-)
10.
デジタル出力 B1 (+)
11.
モードスイッチ A 入力 (デジタル)
12.
モードスイッチ B 入力 (デジタル 赤)
78 BC152886482765ja-001207 • October 2020
228.515
+0.6
–0.5
[8.997
+0.024
–0.020
]
69.0
+ 0.1
– 0.2
[2.717
+0.004
–0.008
]
69.0
+ 0.1
– 0.2
[2.717
+0.004
–0.008
]
P005 931
(8x) 28.6 ±0.25
[1.13 ±0.01]
(8x) 13.9 ±0.25
[0.547 ±0.01]
(4x) 27.8 ±0.25
[1.094 ±0.01]
(4x) 57.2 ±0.25
[2.252 ±0.01]
S
B
A
MB
テクニカルインフォメーション
外形寸法とデータ
フィルトレーション
H1P 089/100 アキシャルピストン シングルポンプ
H1P 089/100 サクションフィルトレーション､ オプション L
A, B
MB
S
システムポート ISO 6162 - 450 bar スプリットフランジボス
システム B ゲージポート
ISO 11926-1 に基づくチャージ入口ポート: 15∕8–12
詳細な外形図については弊社にお問い合わせ下さい。
BC152886482765ja-001207 • October 2020 79
P301 287
251.22 ±1.0
[9.89 ±0.039]
248.0 ±1.0
[9.78 ±0.039]
55.5 ±1.0
[2.185 ±0.039]
70.5 ±1.0
[2.776 ±0.039]
243.4 ±1.0
[9.58 ±0.039]
10.5 ±1.0
[0.413 ±0.039]
F F
F
E
E
MB
F
E E
108.4 ±1.0
[4.268 ±0.039]
102.1 ±1.0
[4.020 ±0.039]
E-E
F-F
15˚
15˚
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
H1P 089/100 遠隔フルフローチャージ圧フィルトレーションオプション P
エンドキャップオプション用遠隔フィルトレーションオプション
F5 (SAE-C PTO)
MB
F
E
詳細な外形図については弊社にお問い合わせ下さい。
ISO 11926-1 準拠システム B ゲージポート
チャージろ過ポート、フィルタへ
チャージろ過ポート、フィルタから
80 BC152886482765ja-001207 • October 2020
M6
C1
298.1 ±1.0
[11.73 ±0.039]
78.75 ±1.0
[3.10 ±0.039]
41.6 ±1.0
[1.64 ±0.039]
75.236 ±1.0
[2.962 ±0.039]
306.9 ±1.0
[12.08 ±0.039]
190.265 ±1.0
[7.491 ±0.039]
212.82 ±1.0
[8.379 ±0.039]
127.265 ±1.0
[5.010 ±0.039]
M6
C1
298.8 ±1.0
[11.76 ±0.039]
78.75 ±1.0
[3.10 ±0.039]
41.6 ±1.0
[1.64 ±0.039]
75.986 ±1.0
[2.992 ±0.039]
307.6 ±1.0
[12.11 ±0.039]
198.765 ±1.0
[7.825 ±0.039]
221.32 ±1.0
[8.713 ±0.039]
135.765 ±1.0
[5.345 ±0.039]
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
H1P 089/100 一体型フルフローチャージ圧フィルトレーション - オプション M
一体型フルフローチャージ圧フィルトレーション、フィルターバイパスセンサ付き、オプションM、エ
ンドキャップオプションD3用
一体型フルフローチャージ圧フィルトレーション､ フィルターバイパスセンサ付き､ オプションM､ エン
ドキャップオプションF4用
(SAE-C PTO)
BC152886482765ja-001207 • October 2020 81
E E
E
E
102.1 ±1
[4.020 ± 0.039]
E-E
15º
243.415 ±1
[9.583 ± 0.039
248.015 ±1
[9.764 ± 0.039]
S
MB
70.5 ±1
[2.776 ± 0.039]
55.5 ±1
[2.185 ±0.039]
テクニカルインフォメーション
外形寸法とデータ
H1P 089/100 アキシャルピストン シングルポンプ
H1P 089/100 外部フルフローチャージ圧フィルトレーション - オプション S
外部フルフローチャージ圧フィルトレーション､ オプションS､ エンドキャップオプションD8または
用
E
ISO 11926-1 に基づくチャージフィルトレーションポート; 7∕8–14 フィルター出口
MB
ISO 11926-1 準拠システムゲージポート；9∕16–18
S
ISO 11926-1 に基づくチャージ入口ポート: 15∕8–12
詳細な外形図については弊社にお問い合わせ下さい。
F5
82 BC152886482765ja-001207 • October 2020
本 社 〒
566-0044 大阪府摂津市西一津屋1-
１
TEL: 06-6349-7264 FAX: 06-6349-6789
西日本営業
〒
532-0004 大阪府大阪市淀川区西宮原1-5-28 新大
阪テラサキ第3ビル6F
TEL: 06-6395-6090 FAX: 06-6395-8585
東日本営業 〒
101-0044 東京都千代田区鍛冶町
2-7-1
神
田ＩＫビル8F
弊社の製品：
•
カートリッジバルブ
•
DCV 方向制御弁
•
電気コンバータ
•
電気機械
•
電気モータ
•
ギアモータ
•
ギアポンプ
•
油圧集積回路 (HICs)
•
油圧モータ
•
油圧ポンプ
•
オービタルモータ
•
PLUS+1® コントローラ
•
PLUS+1® ディスプレイ
•
PLUS+1® ジョイスティッ
クとペダル
•
PLUS+1® オペレータ イン
ターフェース
•
PLUS+1® センサ
•
PLUS+1® ソフトウェア
•
PLUS+1® ソフトウェアサ
ービス、サポートおよび
研修
•
位置制御およびセンサ
•
PVG 比例弁
•
ステアリングコンポーネ
ントシステム
•
テレマティックス
ダイキン・ザウアーダンフォスは、世界各地に製造拠点と販売拠点を展開し、世界の車輌市
場にシステムソリューションを提供する総合油圧機器メーカーのダンフォスグループととも
に、車輌用油圧 システムの専門メーカーとして皆様のベストパートナーを目指しています。
閉回路用ポンプ･モータ、 開回路用ポンプ、 オービタルモータ、 バルブ、 ステアリングコ
ンポーネント、 電子油圧制御機器など、 豊富で広範囲にわたる製品群とシステムを取り揃
え、 農業･建設･ 物流･道路･芝刈･林業･オフハイウエイ環境等、 様々な分野で幅広く使用さ
れています。
また豊富な販売代理店網および認定サービスセンターのネットワークを通して、グローバル
なサービスを提供できる国際企業として高い評価をいただいています。
ダイキン・ザウアーダンフォスは、カタログ・資料およびその他の印刷物あるいは電子資料に生じ得る誤りに対して責任を負うものではありません。また弊社は予告なく製品仕様を変更する権利
を有します。この変更は、すでに合意された仕様の変更を必要とするものでない限り、すでに発注された製品にも適用されます。本資料のすべての商標は該当各社が所有するものです。Danfoss、
Danfoss ロゴタイプ、S-icon、PLUS+1®はダンフォスグループの商標です。Daikin、Daikin ロゴはダイキングループの商標です。無断転載を禁じます。
BC152886482765ja-001207 • October 2020 www.danfoss.com
©
Danfoss A/S, 2019
Loading...
