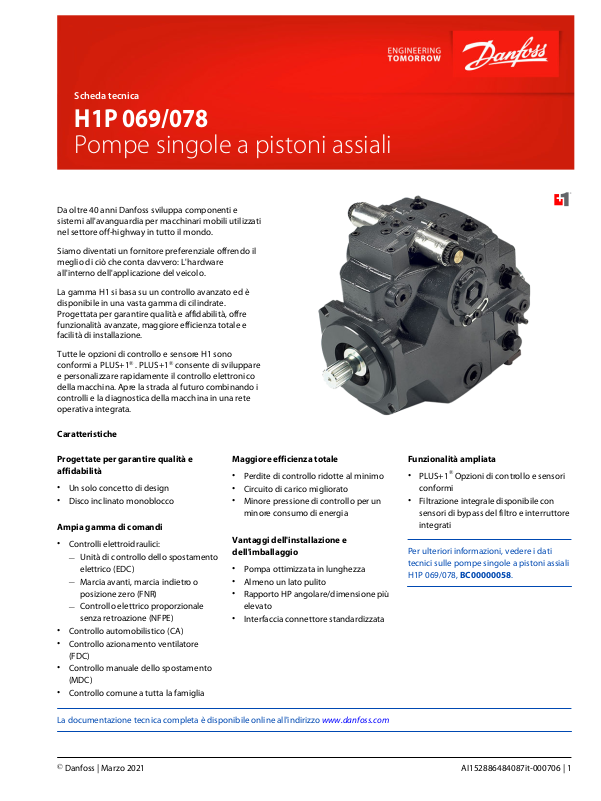

Scheda tecnica
H1P 069/078
Pompe singole a pistoni assiali
Da oltre 40 anni Danfoss sviluppa componenti e sistemi all'avanguardia per macchinari mobili utilizzati nel settore off-highway in tutto il mondo.
Siamo diventati un fornitore preferenziale offrendo il meglio di ciò che conta davvero: L'hardware all'interno dell'applicazione del veicolo.
La gamma H1 si basa su un controllo avanzato ed è disponibile in una vasta gamma di cilindrate. Progettata per garantire qualità e affidabilità, offre funzionalità avanzate, maggiore efficienza totale e facilità di installazione.
Tutte le opzioni di controllo e sensore H1 sono conformi a PLUS+1® . PLUS+1® consente di sviluppare e personalizzare rapidamente il controllo elettronico della macchina. Apre la strada al futuro combinando i controlli e la diagnostica della macchina in una rete operativa integrata.
Caratteristiche
Progettate per garantire qualità e affidabilità
•Un solo concetto di design
•Disco inclinato monoblocco
Ampia gamma di comandi
•Controlli elettroidraulici:
‒Unità di controllo dello spostamento elettrico (EDC)
‒Marcia avanti, marcia indietro o posizione zero (FNR)
‒Controllo elettrico proporzionale senza retroazione (NFPE)
•Controllo automobilistico (CA)
•Controllo azionamento ventilatore (FDC)
•Controllo manuale dello spostamento (MDC)
•Controllo comune a tutta la famiglia
Maggiore efficienza totale
•Perdite di controllo ridotte al minimo
•Circuito di carico migliorato
•Minore pressione di controllo per un minore consumo di energia
Vantaggi dell'installazione e dell'imballaggio
•Pompa ottimizzata in lunghezza
•Almeno un lato pulito
•Rapporto HP angolare/dimensione più elevato
•Interfaccia connettore standardizzata
Funzionalità ampliata
•PLUS+1® Opzioni di controllo e sensori conformi
•Filtrazione integrale disponibile con sensori di bypass del filtro e interruttore integrati
Per ulteriori informazioni, vedere i dati tecnici sulle pompe singole a pistoni assiali H1P 069/078, BC00000058.
La documentazione tecnica completa è disponibile online all'indirizzo www.danfoss.com
© Danfoss | Marzo 2021 |
AI152886484087it-000706 | 1 |
Scheda tecnica
H1P 069/078 Pompe singole a pistoni assiali
Specifiche tecniche
Parametri |
|
Dimensione |
|
Dimensione |
|
|
|
069 |
|
078 |
|
Cilindrata cm3 [in3] |
|
69,2 [4,22] |
|
78,1 [4,77] |
|
Velocità di |
Minima |
500 |
|||
ingresso |
|
|
|
|
|
Nominale |
3500 |
||||
min-1 (giri/min) |
|||||
|
|
|
|
||
Massima |
4000 |
||||
|
|||||
|
|
|
|
||
Pressione del |
Le pressioni di |
450 |
[6527] |
||
sistema |
esercizio* |
|
|
|
|
bar [psi] |
|
|
|
|
|
Massima |
480 |
[6962] |
|||
|
|||||
|
|
|
|
||
|
Min. circuito |
10 |
[145] |
||
|
inferiore |
|
|
|
|
|
|
|
|
||
Pressione |
Nominale |
3,0 |
[44,0] |
||
scomparto |
|
|
|
|
|
Massima |
5,0 |
[73,0] |
|||
bar [psi] |
|||||
|
|
|
|
||
|
|
|
|
||
Peso (senza PTO e filtro), kg [lb] |
56 |
[123] |
|||
|
|
|
|
|
|
* massime superiori alla pressione di esercizio massima richiedono l'approvazione di Danfoss.
Schemi |
|
|
|
M14 |
M6 1 |
2 |
|
|
<![if ! IE]> <![endif]>R2 |
R1 |
|
|
|
|
|
C1 |
C2 |
|
|
|
|
M3 L2 |
MA |
F00B F00A |
|
|
A |
M4 |
CW |
|
|
|
|
|
|
M5 |
|
|
B |
S L4 |
MB P003 417 |
Porte del sistema A/B: Ø 25,4 – 450 bar, mozzo flangia divisa ISO 6162; M1 2x 1,75, 20 min profondità filettatura completa
Porte per manometri MA/MB (sistema), M3, M6 (modifica) secondo ISO 11926-1: 9∕16–18
Porte per manometri M4, M5 (servo), M14 (scomparto) secondo ISO 11926-1: 7∕16–20
E/F - Porte di filtrazione carico secondo ISO 11926-1: 7∕8–14 S - Porta di ingresso carico secondo ISO 11926-1: 15∕16–12 2 – Connettore DEUTSCH DT04-2P, non verniciato
